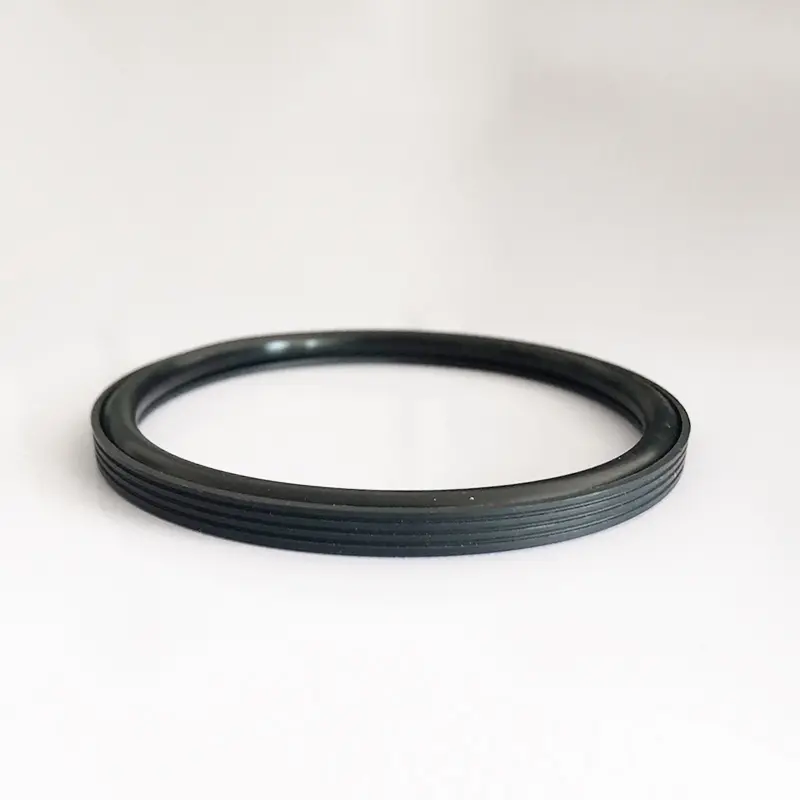

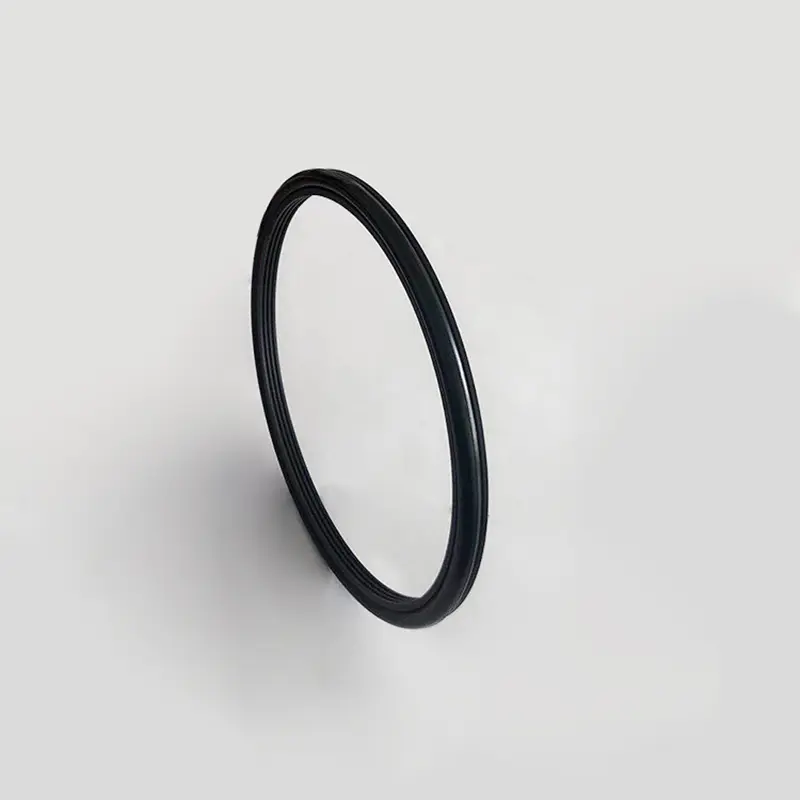

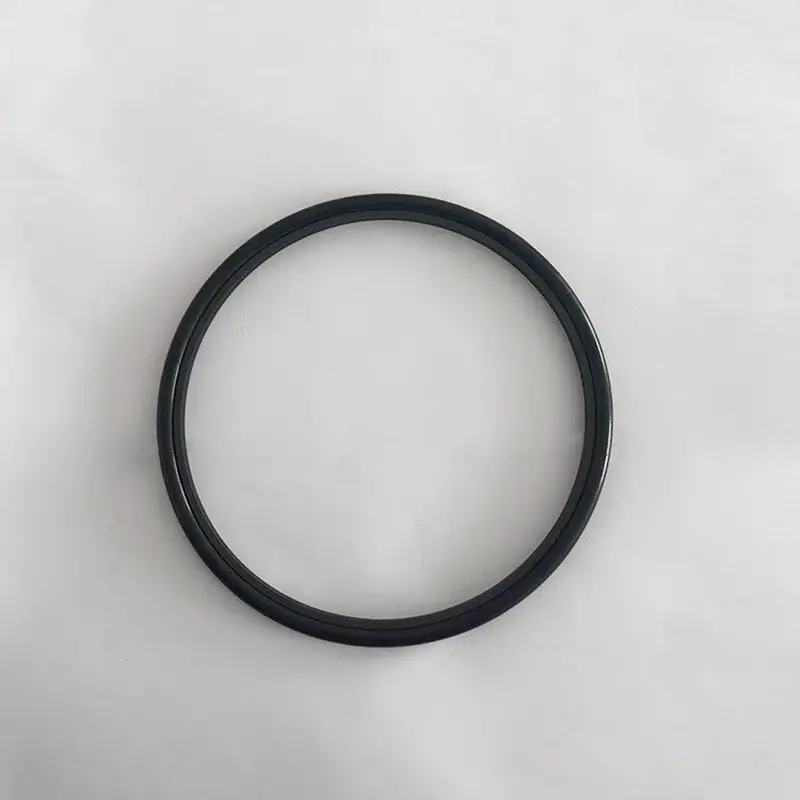

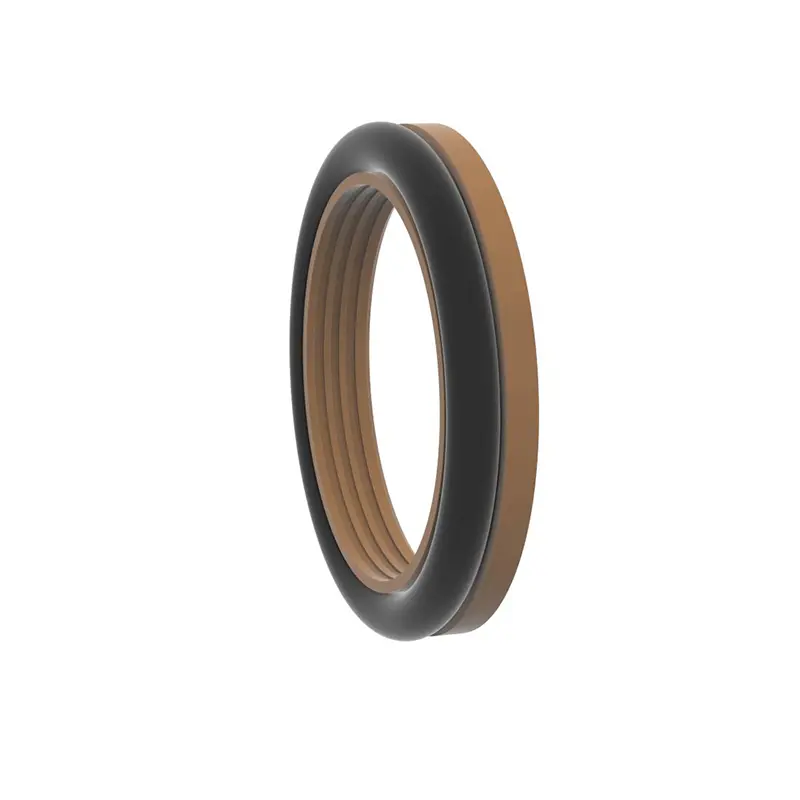

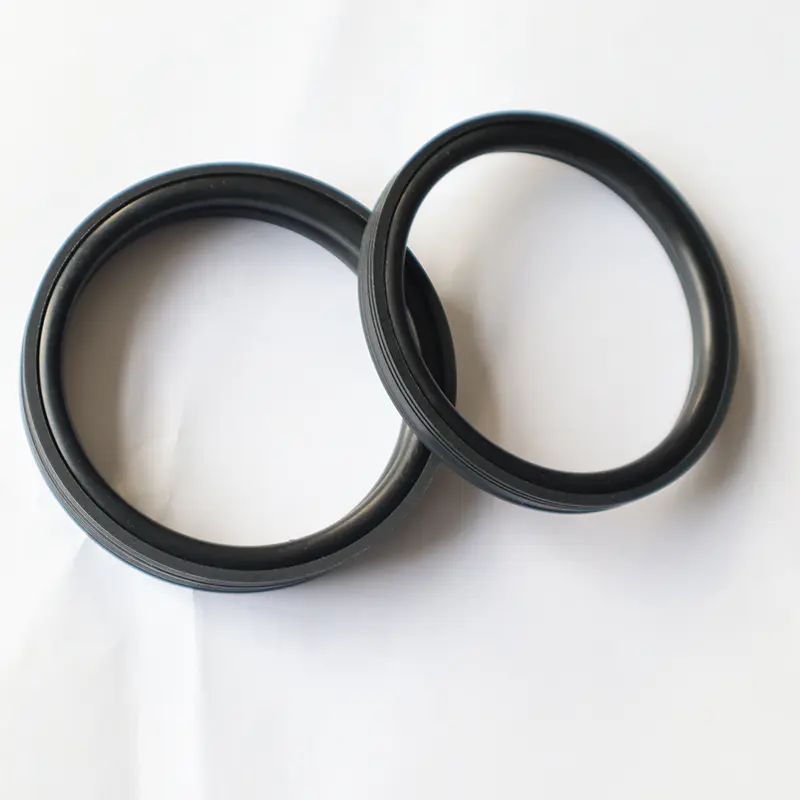

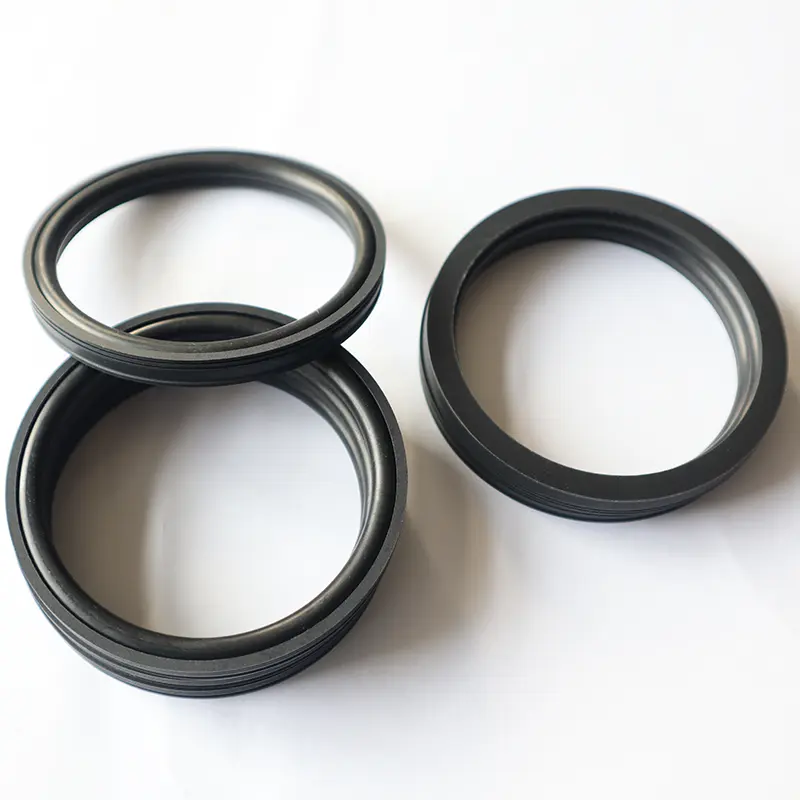

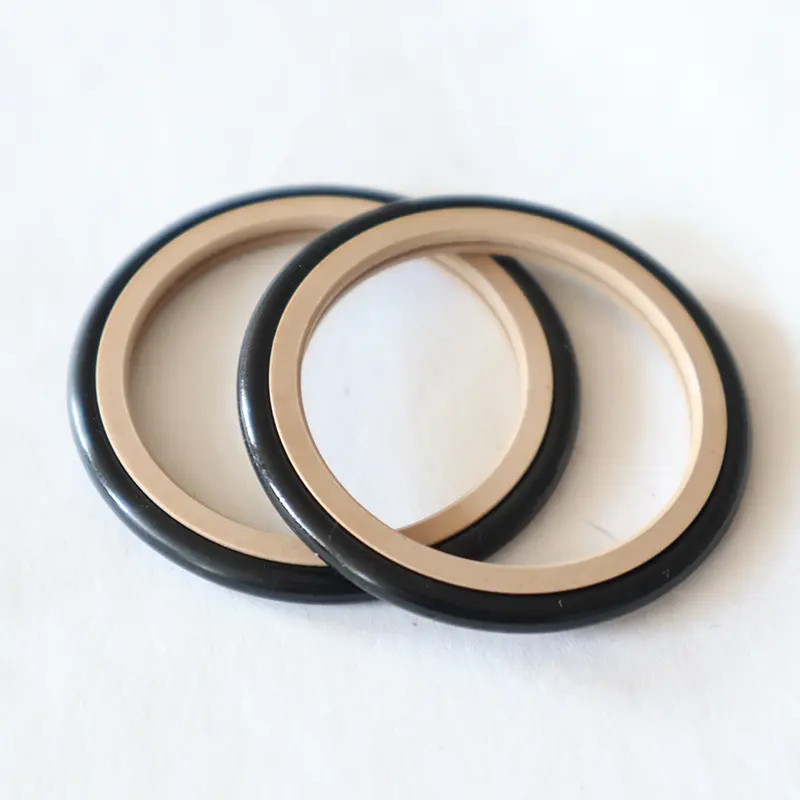

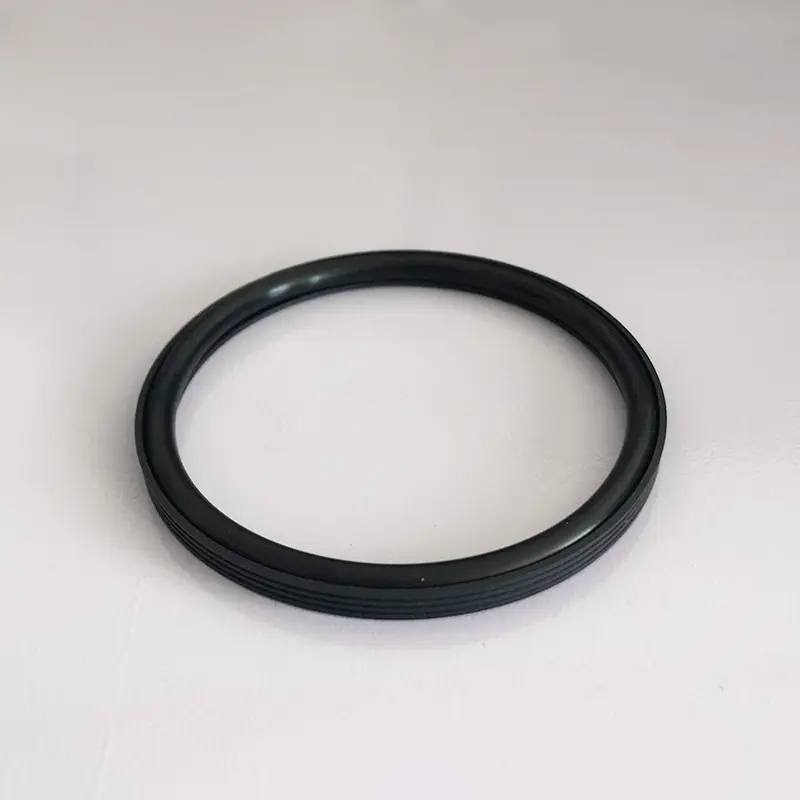

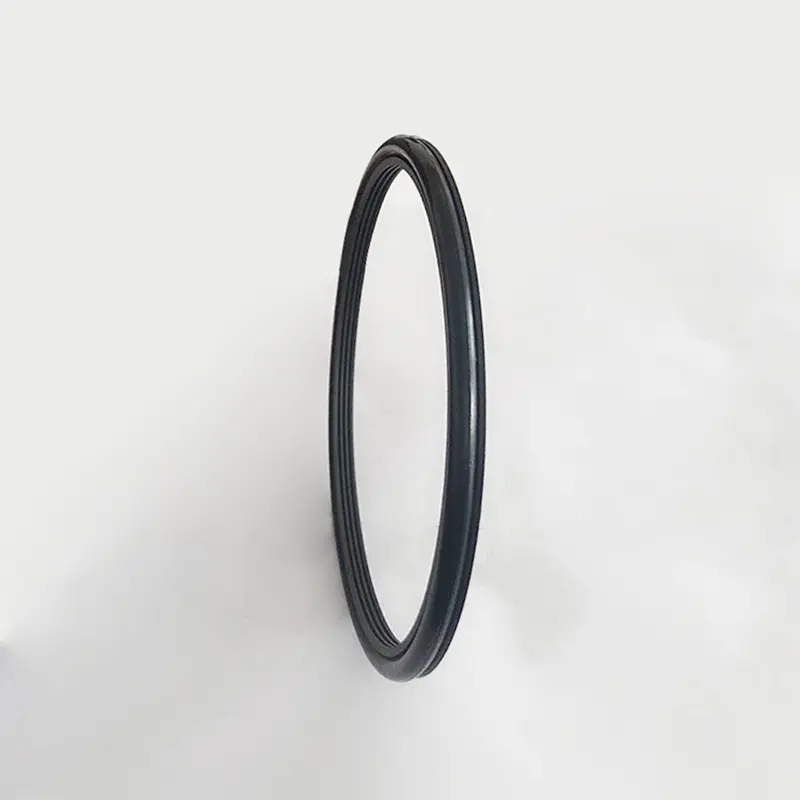

Los sellos de alta presión RC2061 y RC2062 para la suspensión de cemento lanzadas por los sellos Ruichen están diseñados para hacer frente a condiciones de sellado de suspensión de cemento complejo y duro.

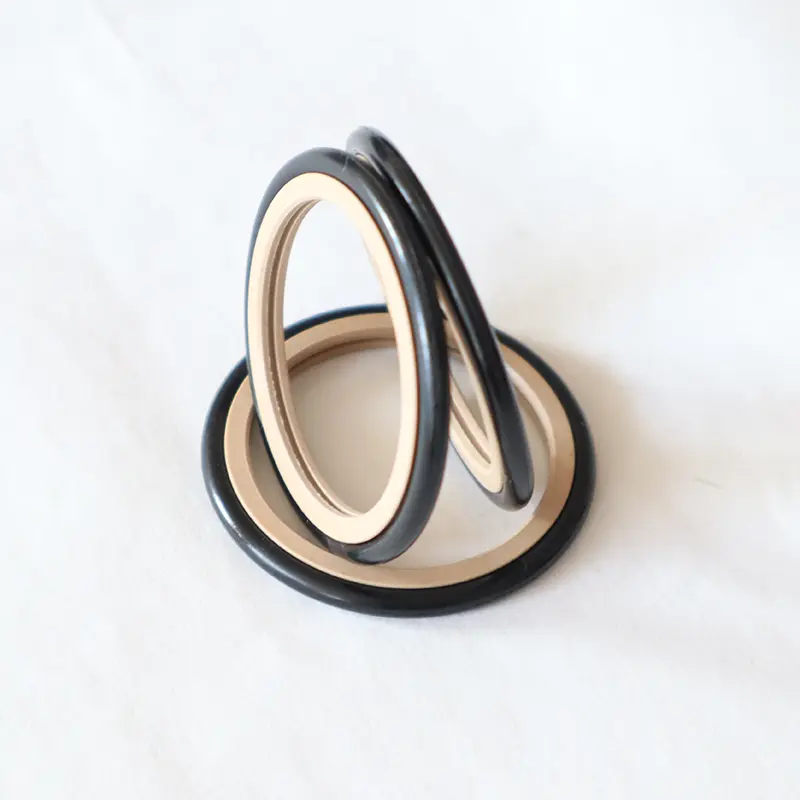

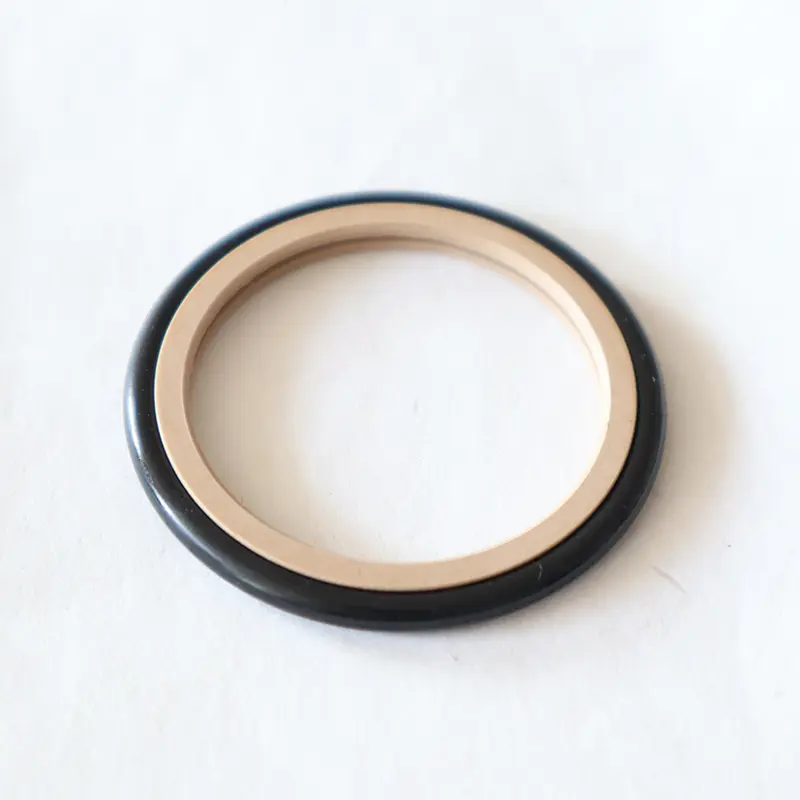

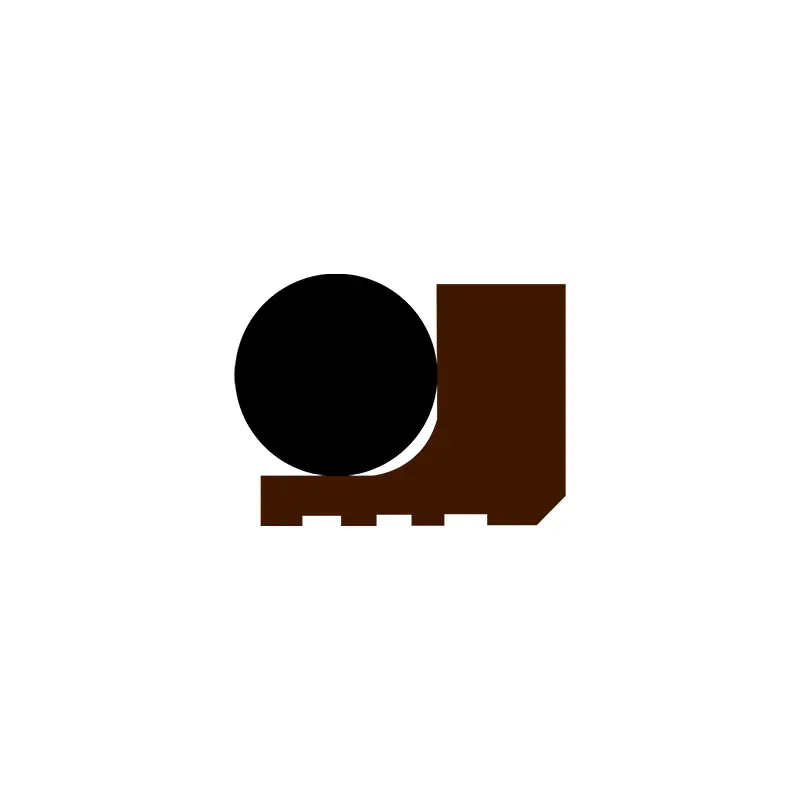

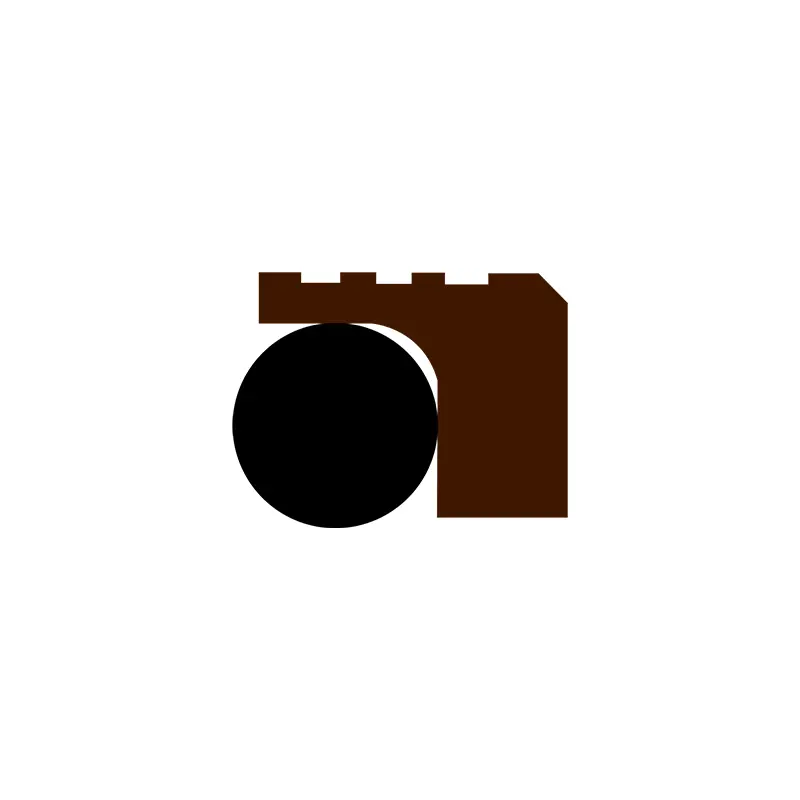

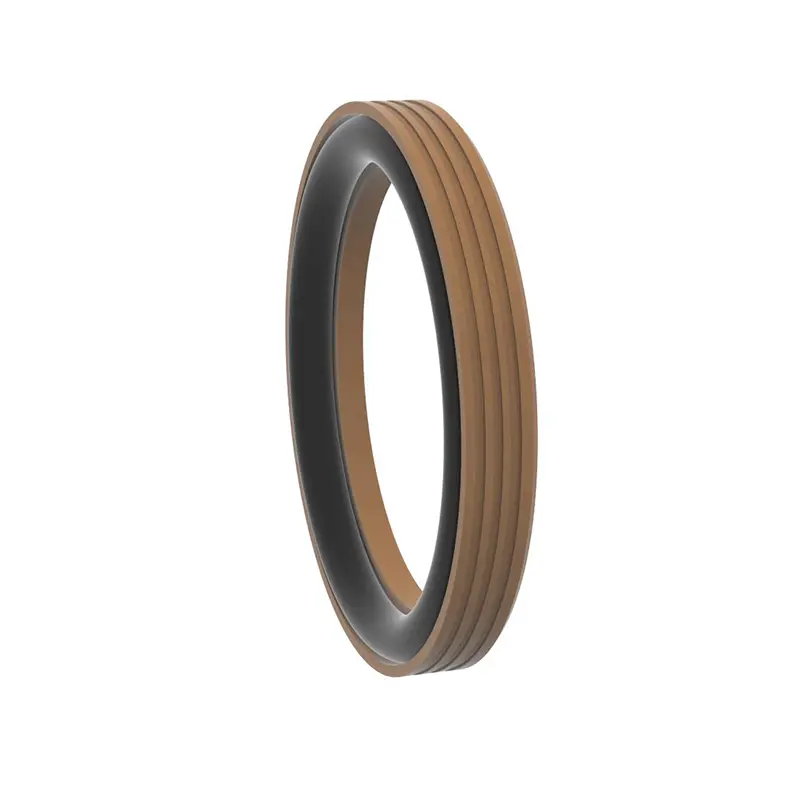

Estos dos productos tienen la misma estructura, los cuales están compuestos por anillos de sellado de plástico de ingeniería de alta función cuidadosamente diseñada y juntas tóricas para lograr un sellado unidireccional de movimiento hidráulico y movimiento rotativo. Tienen una amplia gama de aplicaciones y pueden desempeñar un papel importante en equipos como bombas de émbolo, bombas de lodo, taladros de tornillos, plataformas de perforación, equipos de exploración de aceite y plantas de mezcla de concreto.
En términos de rendimiento, nuestros sellos de alta presión para la suspensión de cemento pueden mostrar muchas ventajas. Las características de larga vida reducen la necesidad de un reemplazo frecuente de las piezas de sellado y reducen los costos de mantenimiento del equipo; El bajo rendimiento de fricción asegura un funcionamiento suave de los equipos y reduce la pérdida de energía; El buen sellado evita efectivamente la fuga de suspensión de cemento y garantiza un funcionamiento estable de equipos; El espacio estructural pequeño es conveniente para la instalación y el diseño en espacios limitados de varios equipos; Fácil instalación, uso y mantenimiento mejoran aún más la eficiencia del uso del equipo.
Para medios malignos, como la suspensión de cemento, el producto puede mejorar el efecto de sellado a través del diseño especial de optimización de labios y espesor de sellado. Cuando se usa para sellar medios de suspensión, para mejorar aún más el rendimiento del sellado y la vida útil de los componentes, recomendamos la lubricación de grasa entre dos (o más) sellos. Estos dos sellos de alta presión para la suspensión de cemento proporcionan una solución confiable y eficiente para el problema de sellado de suspensión de cemento de alta presión.
Características y aplicaciones del producto:
Ejemplo de pedido:

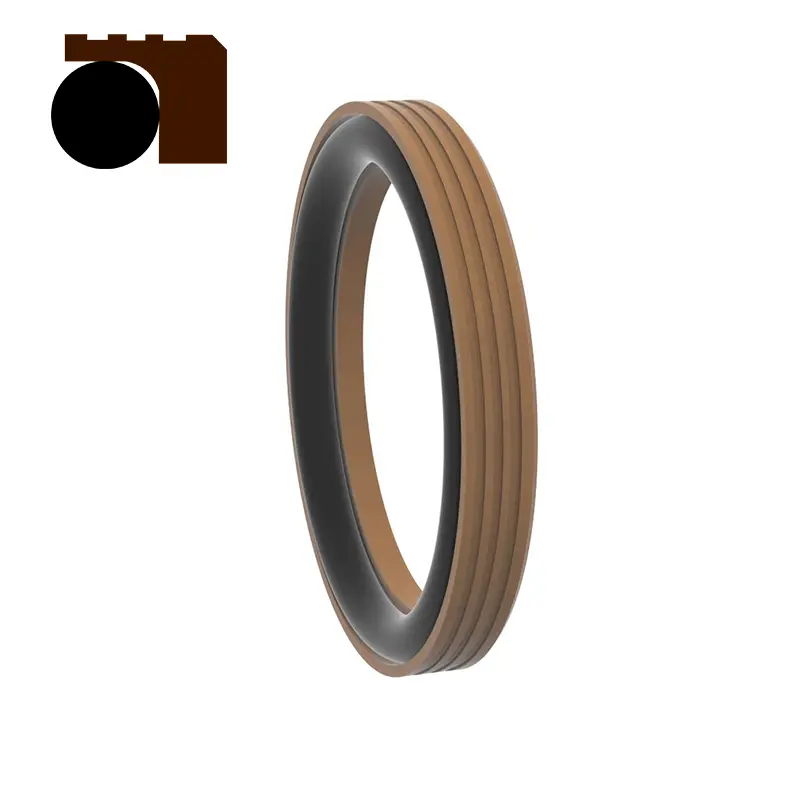

Modelo de pedido RC2061-80X91.7X7.6-PTFE4-R01 Diámetro del eje del modelo X Diámetro del surco X Código de material de ancho de ancho

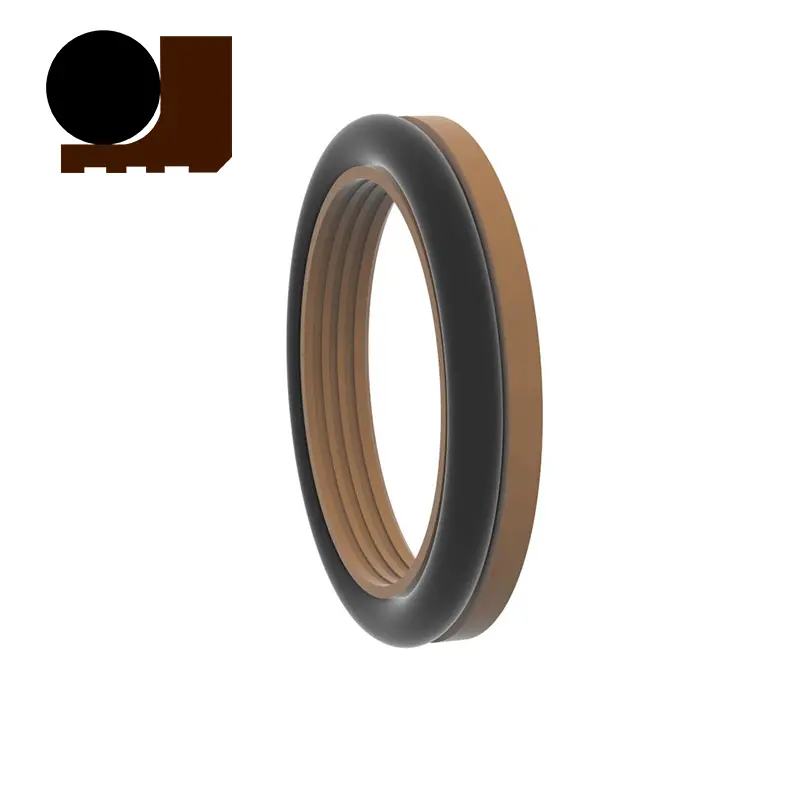

Modelo de pedido RC2062-80X68.3X7.6-PTFE4-R01
Diámetro del cilindro modelo x Diámetro de la ranura X Código de material de ancho de surco

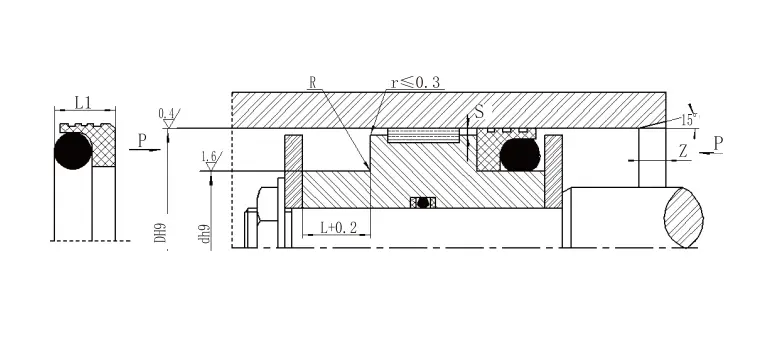

Presupuesto:

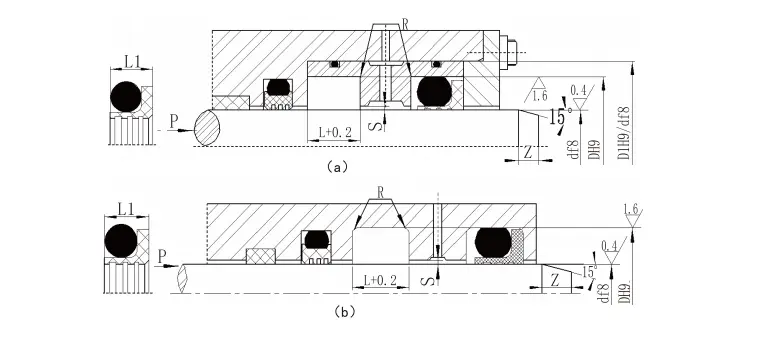

| Rango de diámetro del eje
Tipo estándar D F8 RC2061 |
Rango de diámetro del eje
Carga pesada D F8 RC2061-Z |
Diámetro de la ranura D H9 |
Ancho de ranura L+0.2 |
Sellado widthl1 | Esquinas redondas Rmax |
Smax de espacio radial | Chaflán Zmin |
Diámetro de alambre de junta tórica | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Para el diámetro del eje ≤30 mm, se recomienda una ranura abierta. | ||||||||||
| 2. Para el sello rotativo, se recomienda que la dureza de la superficie del eje rotativo sea HRC ≥58. 3. Para una presión superior a 30MPa, se recomienda H8/F8 para la brecha de extrusión. | ||||||||||
| Rango de apertura
Estándar D H9 RC2062 |
Rango de apertura
Carga pesada D H9 RC2062-Z |
Diámetro de la ranura D H9 |
Ancho de ranura L+0.2 |
Sellado widthl1 | Esquinas redondeadas Rmax |
Smax de espacio radial | Chaflán Zmin |
Diámetro de alambre de junta tórica | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-5.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Para los diámetros del cilindro ≤ 30 mm, se recomiendan ranuras abiertas. | ||||||||||
| 2. Para presiones superiores a 30 MPa, se recomienda H8/F8 para el aclaramiento de extrusión. | ||||||||||
| Sellos de alta presión para condiciones de trabajo de suspensión de cemento | ||||||
| Perfil | Modelo | Presión MPA |
Temperatura (℃) | Velocidad (EM) |
Medios de comunicación | |
| Movimiento alternativo | Movimiento de rotación | |||||
 |
RC2061 | ≤100 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | ≤2 | Agua, barro, petróleo crudo, aceite hidráulico, emulsión, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | ≤2 | Agua, barro, petróleo crudo, aceite hidráulico, emulsión, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | ||||||
