Sellos de brida de extremo de alta presión

Los sellos de brida del extremo de alta presión son las soluciones confiables que los sellos Ruichen pueden proporcionarle. Como fabricante especializado en la producción y desarrollo de sellos, nuestros productos pueden usarse para focas de presión de agua, con larga vida útil, buen sellado, alta presión e incluso resistencia a la presión ultra alta, estructura compacta y ocupación espacial pequeña y otras ventajas comunes. Los modelos de subdivisión de productos son diversos, bienvenidos para contactarnos para obtener la solución que le convenga.

Enviar Consulta

Descripción del Producto

Nuestros sellos de brida de alta presión de Ruichen SELLS adoptan un diseño innovador para proporcionar un mejor rendimiento del producto. El núcleo es una combinación de anillo de sellado de forma especial relleno o modificado de forma especial y anillo (de goma) en forma de O, que es adecuado para las necesidades de sellado de sellado (presión) axial (extremo), brida de unidireccional (presión).

Los sellos de brida de extremo de alta presión tienen ventajas significativas, larga vida útil, costos de mantenimiento reducidos, excelente sellado para evitar fugas de medios, alta presión y resistencia a la presión ultra alta para cumplir con condiciones de trabajo extremas y una estructura exquisita para una fácil instalación.

Según diferentes condiciones de trabajo, hemos realizado modelos subdivididos para que usted elija: la serie RC2871 (anillo de sellado de ángulo derecho y anillo de goma en forma de O) se divide en tipos A y B para hacer frente a diferentes escenarios de presión; La serie RC2872 (anillo de sellado en forma de C y anillo de goma en forma de O) es adecuada para el sellado de presión estática; RC2873 (anillo de sellado de ángulo derecho reforzado y anillo de goma en forma de O) se especializa en sellado estático de ultra alta presión; RC2874 (anillo de sellado en forma de Y y anillo de goma en forma de O) asegura la estabilidad del sellado de presión ultra alta; La serie RC2875 (anillo de sellado en forma de pie y anillo de goma en forma de O) se divide en tipos A y B para satisfacer varias necesidades de sellado estático.

Algunas combinaciones especiales están llenas de reflejos, como el anillo de sellado modificado en forma de pie con junta tórica, que utiliza la compresión y la estructura de brida para lograr un mejor sellado a presiones más altas y soportar presiones altas y ultra altas; Lo mismo es cierto para la combinación de anillos de sellado de ángulo derecho en forma de C y juntas tóricas, proporcionando una solución confiable para el problema de sellado de alta presión (brida) en todas las direcciones.

Características y aplicaciones del producto:

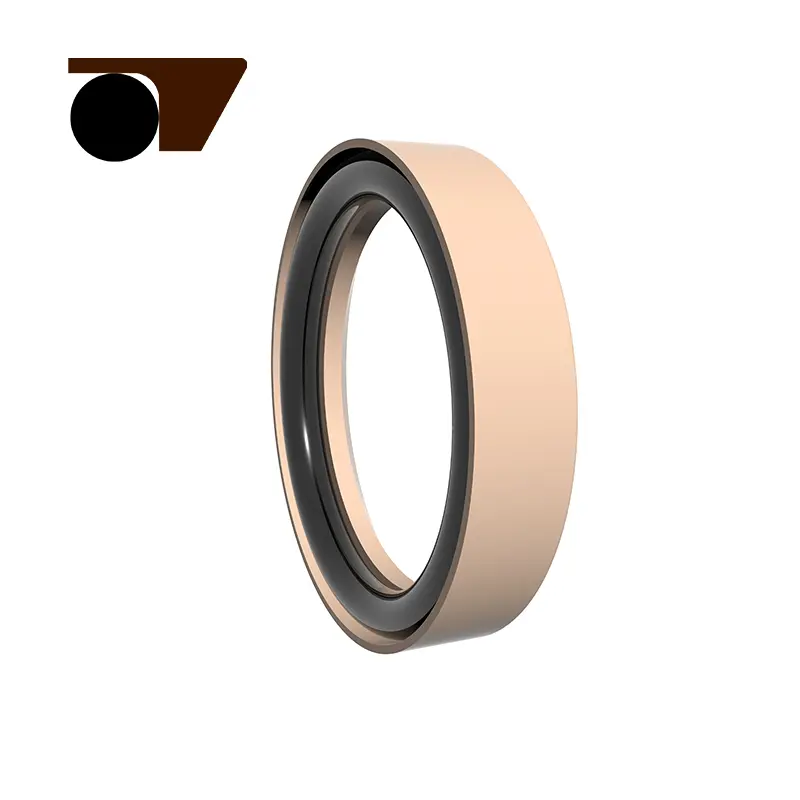

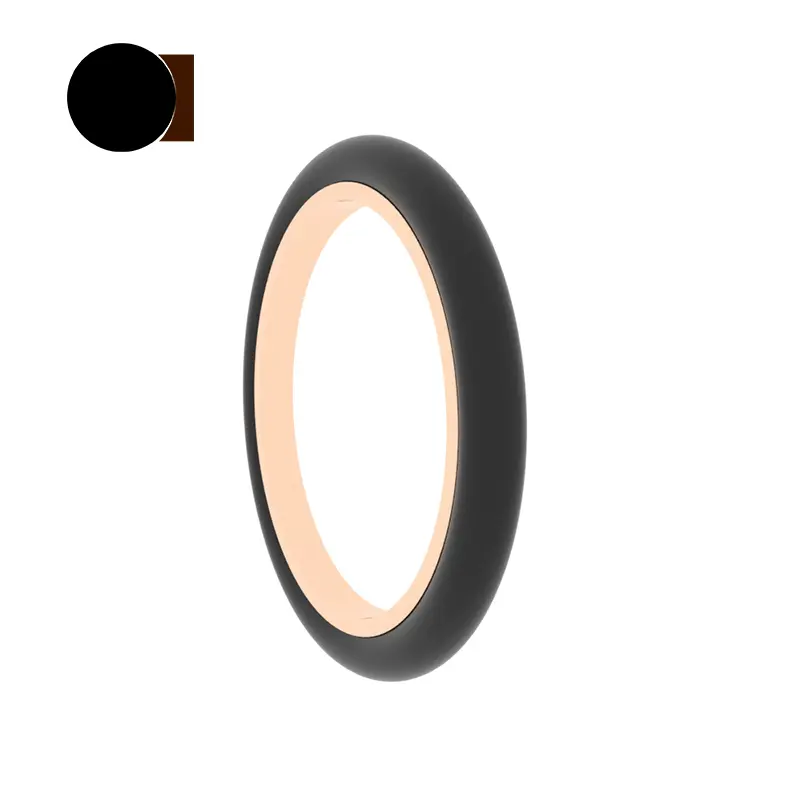

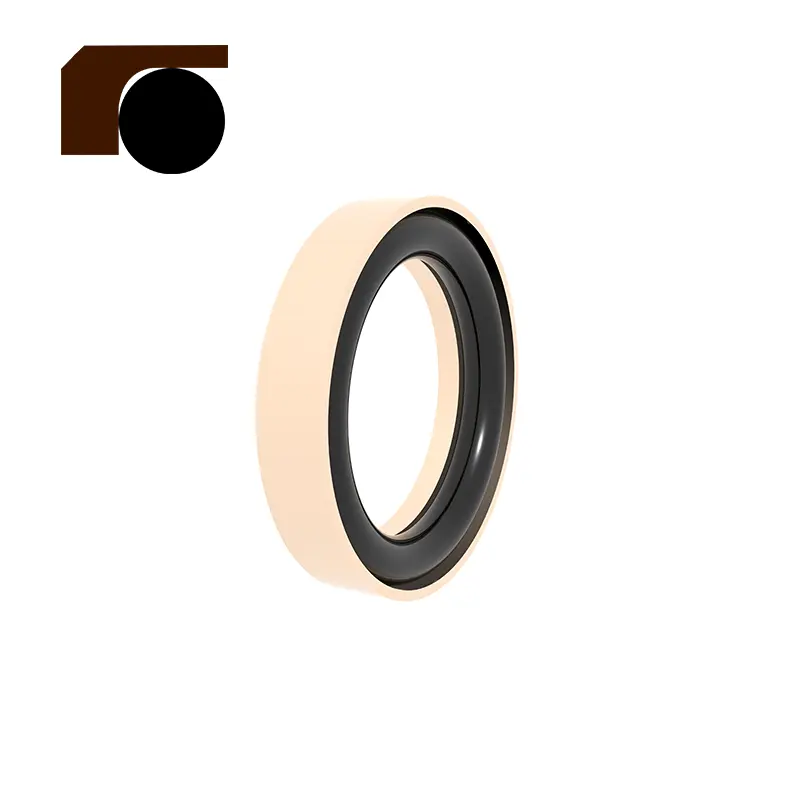

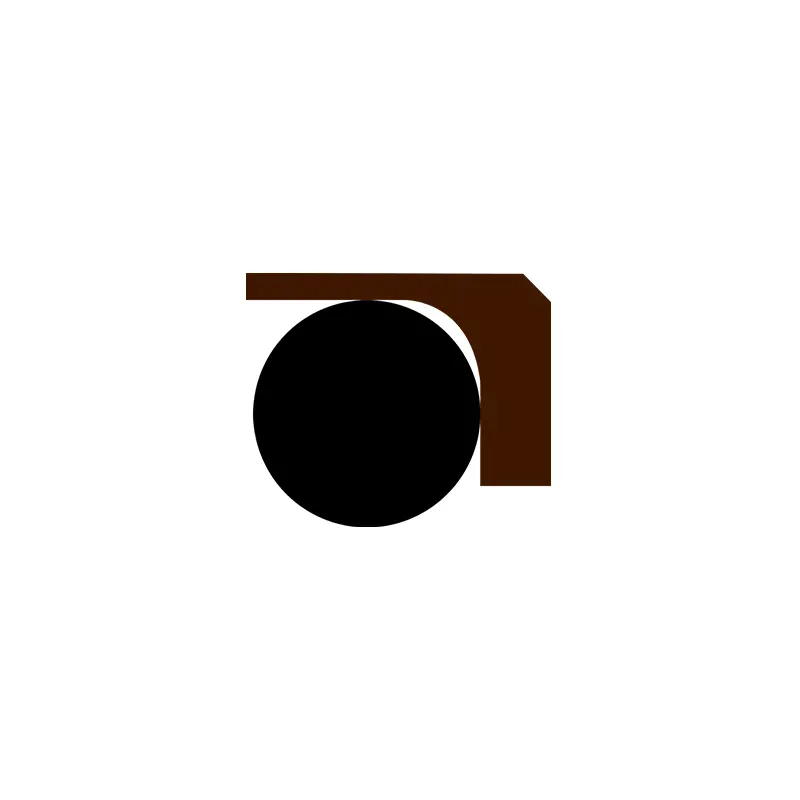

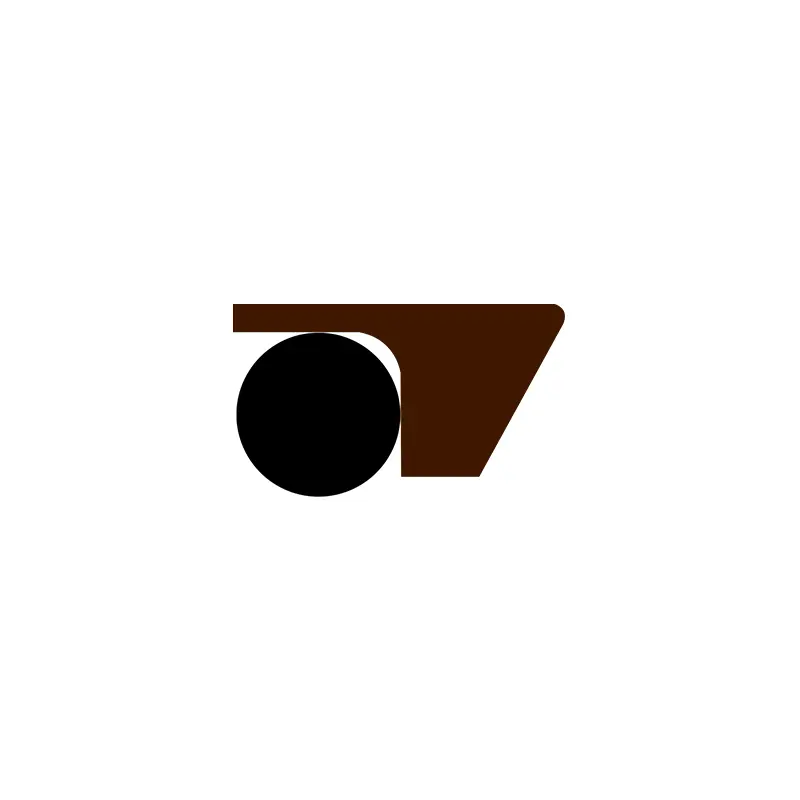

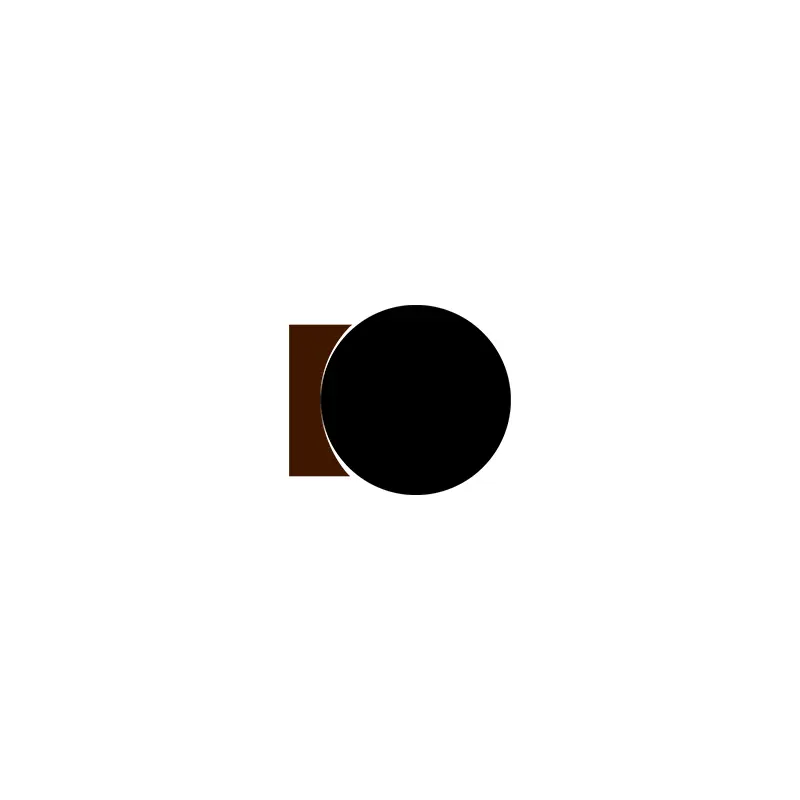

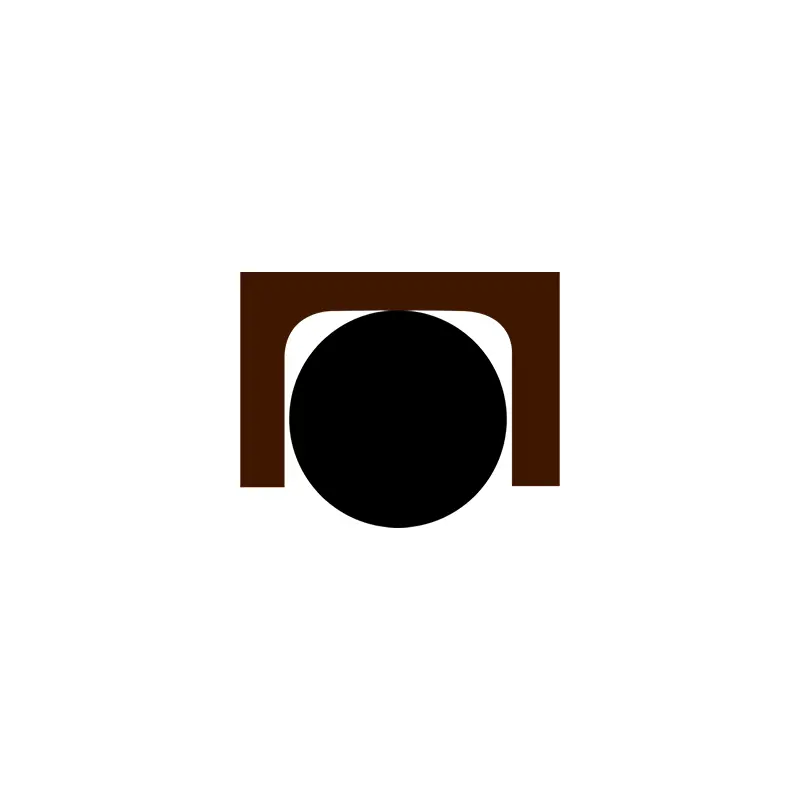

Este sello está compuesto por un anillo de sellado de ángulo recto hecho de PTFE y una junta tórica. La junta tórica está precomprimida para generar una fuerza de sujeción para lograr el sellado. La fuerza de sujeción del sello aumenta bajo presión, es decir, cuanto mayor sea la presión, mejor será el sellado. Dado que el anillo de deslizamiento adopta una estructura de costillas laterales, la junta tórica no se exprimirá y puede soportar alta presión.

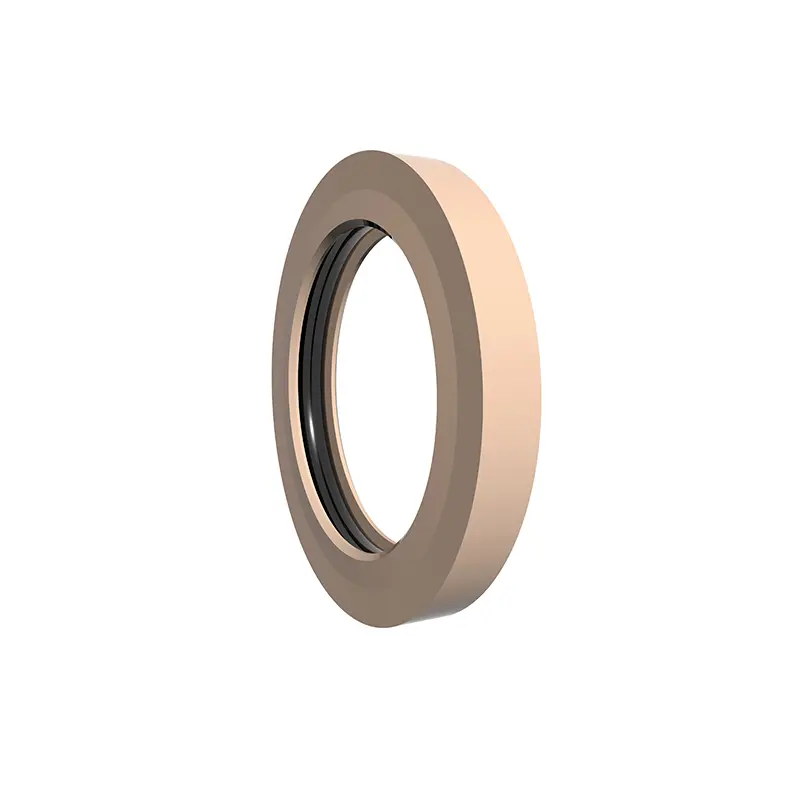

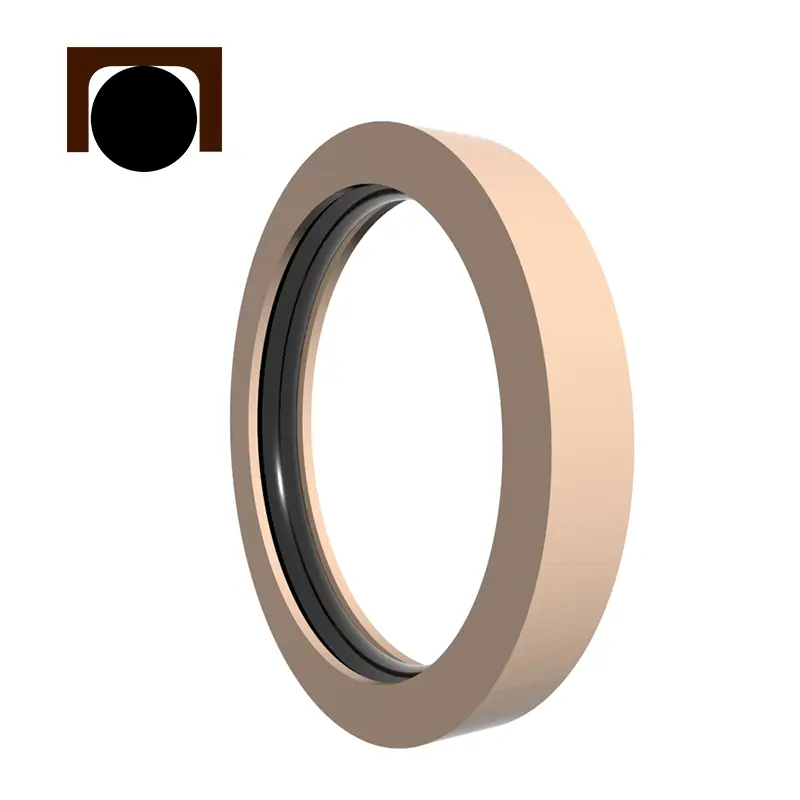

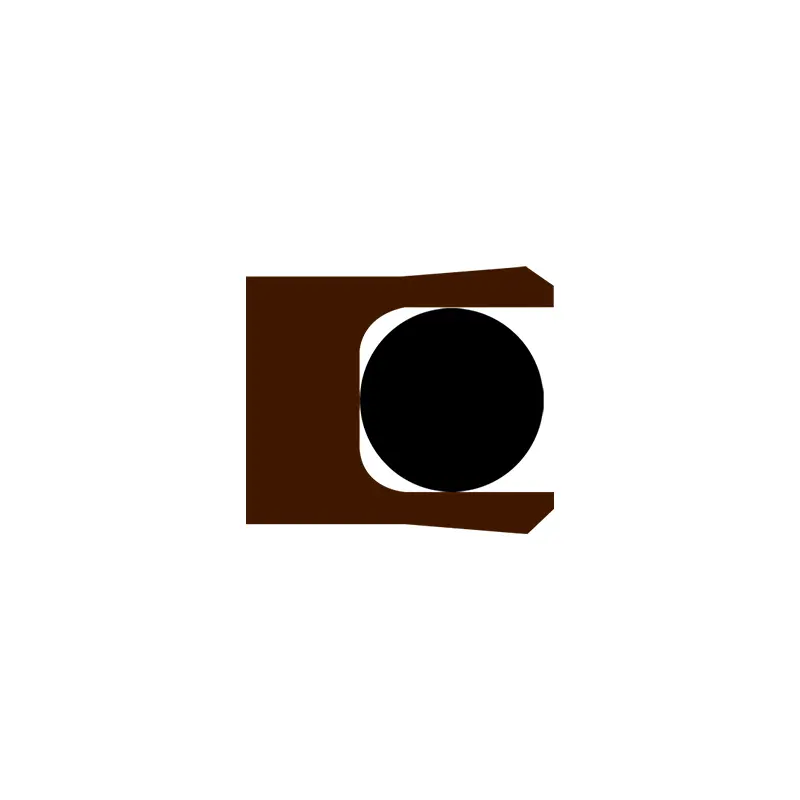

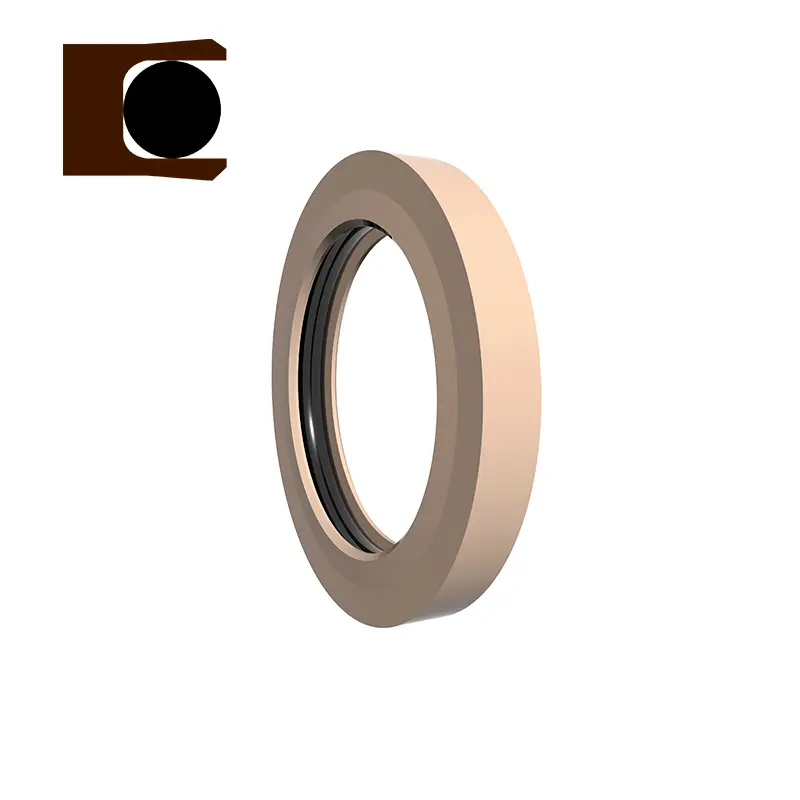

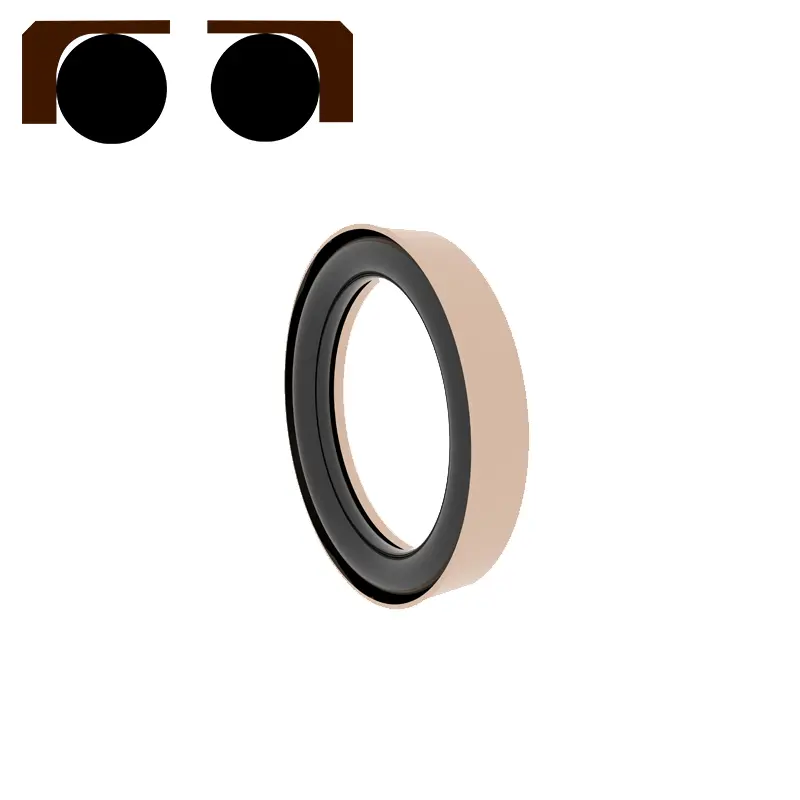

Este sello está compuesto por un anillo de sellado en forma de PTFE y una junta tórica. La junta tórica está precomprimida para generar una fuerza de sujeción para lograr el sellado. La fuerza de sujeción del sello aumenta bajo presión, es decir, cuanto mayor sea la presión, mejor será el sellado. Dado que el anillo de deslizamiento adopta una estructura de costillas de doble cara, la junta tórica no se exprimirá y puede soportar alta presión.

RC2873

RC2874

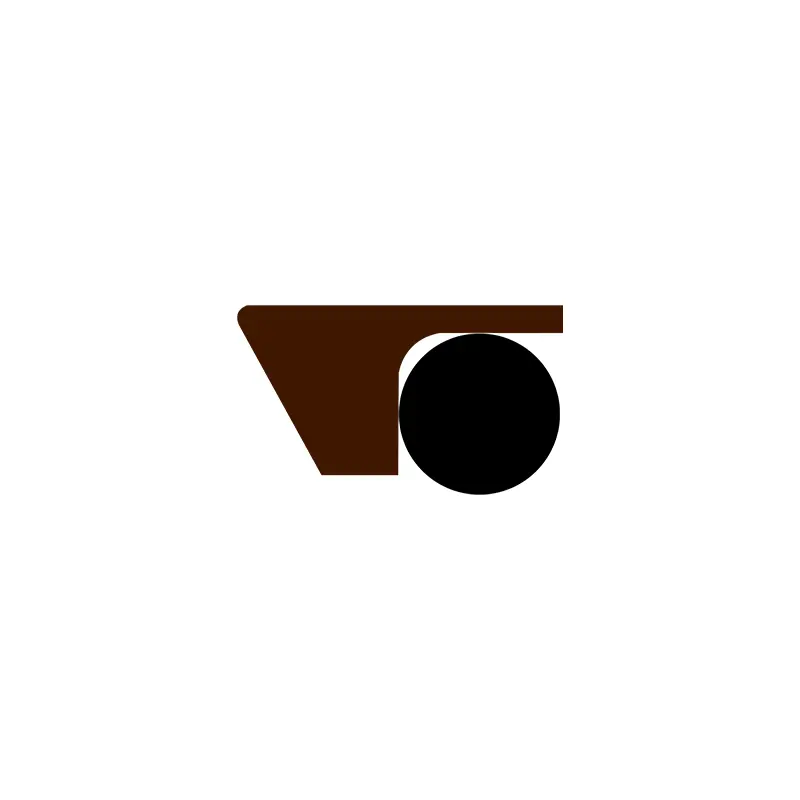

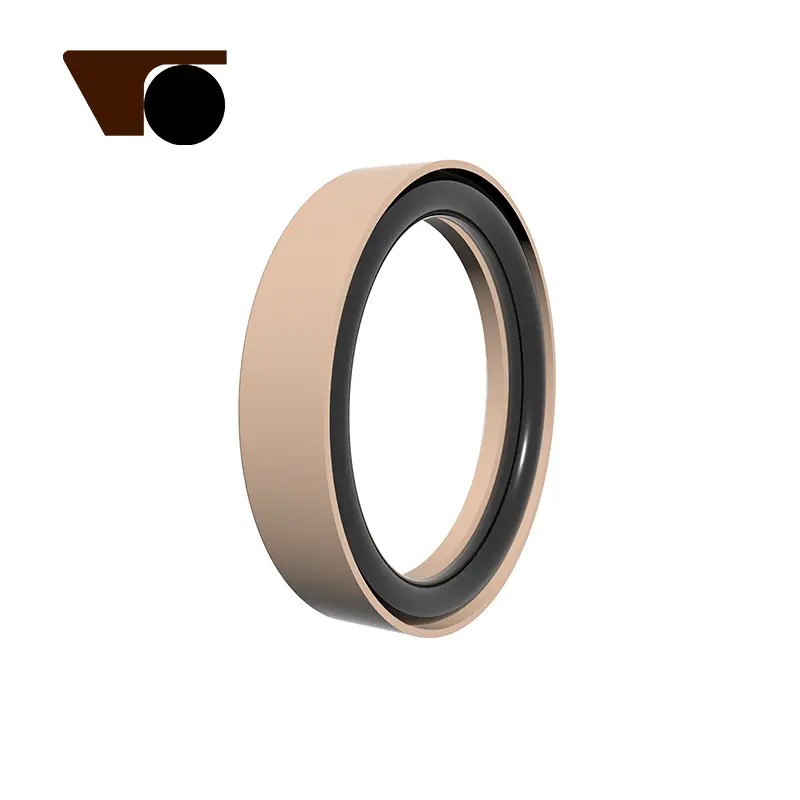

Este sello está compuesto por un anillo de sellado en forma de pie hecho de material PTFE modificado y una junta tórica. La junta tórica está precomprimida para generar una fuerza de sujeción para lograr el sellado. La fuerza de sujeción del sello aumenta bajo presión, es decir, cuanto mayor sea la presión, mejor será el sellado. Dado que el anillo de deslizamiento adopta una estructura de costilla en forma de pie lateral, la junta tórica no se exprimará y puede soportar presión alta y ultra alta.

Presupuesto:

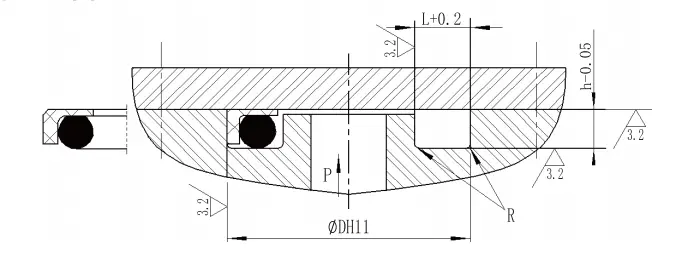

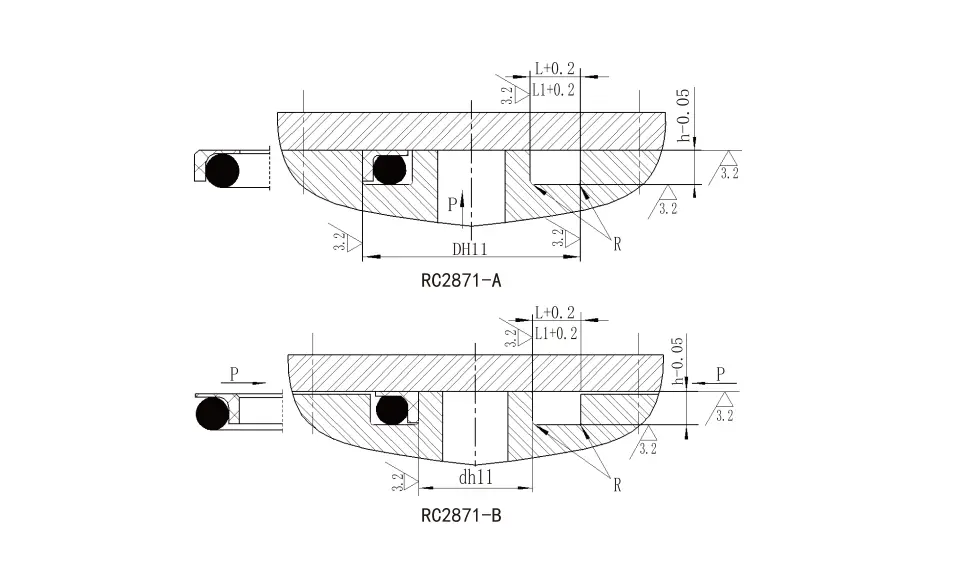

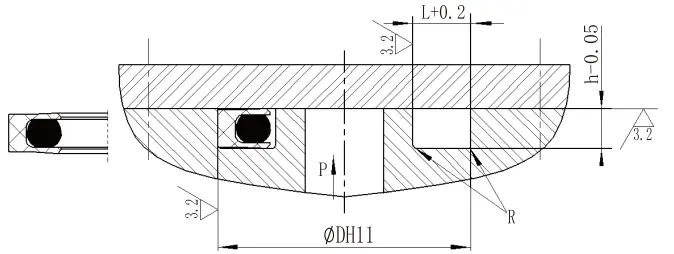

RC2871-A Especificaciones de tipo de presión interna (todas las especificaciones dentro del rango de parámetros están disponibles)
Rango de diámetro exterior D H11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Ancho de ranura L1+0.2 presión> 80MPA	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

Especificaciones de tipo de presión externa RC2871-B (todas las especificaciones dentro del rango de parámetros están disponibles)
Rango de diámetro exterior Dh11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Ancho de ranura L1+0.2 presión> 80MPA	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

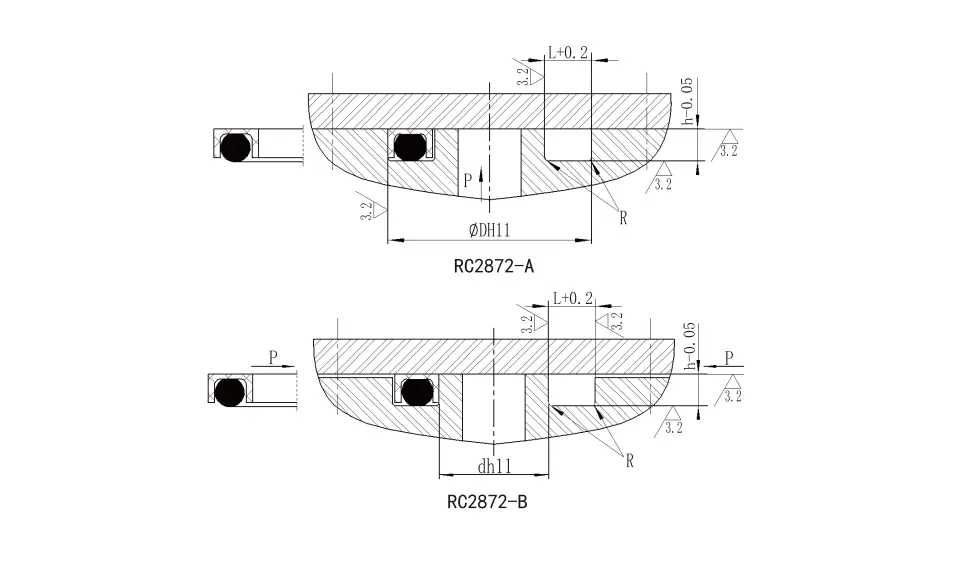

RC2872-A Especificaciones de tipo de presión interna (todas las especificaciones dentro del rango de parámetros están disponibles)
Rango de diámetro exterior D H11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

Especificaciones de tipo de presión externa RC2872-B (todas las especificaciones dentro del rango de parámetros están disponibles)
Rango de diámetro exterior D H11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Esquinas redondeadas R	Diámetro de alambre de junta tórica d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Rango de diámetro exterior IE11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Rango de diámetro exterior IE11	Profundidad de la ranura h^-⁰^.05	Ancho de ranura L^+0.2	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

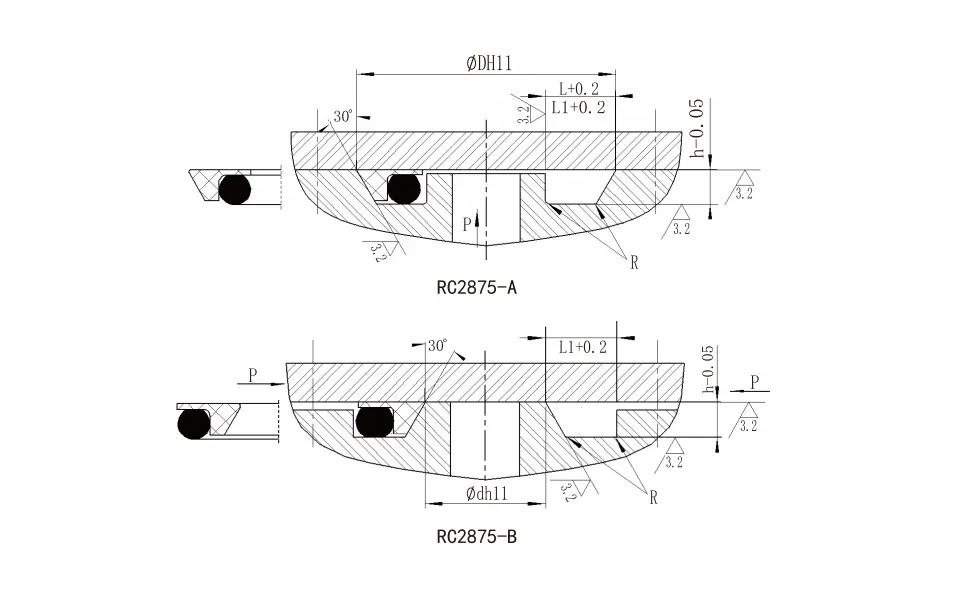

RC2875-A Especificaciones de tipo de presión interna (todas las especificaciones dentro del rango de parámetros están disponibles)
Rango de diámetro exterior D H11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Ancho de ranura L1+0.2 presión> 100MPA	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Especificaciones de tipo de presión externa RC2875-B (todas las especificaciones dentro del rango de parámetros están disponibles)
Rango de diámetro exterior D H11	Profundidad de la ranura h^-0.05	Ancho de ranura L^+0.2	Ancho de ranura L1+0.2 presión> 100MPA	Esquinas redondeadas Rmax	Diámetro de alambre de junta tórica d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Sellos de brida de extremo de alta presión Condiciones de trabajo aplicables
Perfil	Modelo	Presión (MPA)	Temperatura (℃)	Medios de comunicación
	RC2871-A	≤300	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2871-B	≤300	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2872-A	≤100	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2872-B	≤100	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2873	≤200	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2874	≤300	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2875-A	≤300	-35 ~+100 (Junta tórica a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2875-B	≤300	-35 ~+100 (anillo rectangular a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (anillo rectangular a juego FKM)
	RC2879-A	105	-35 ~+100 (anillo rectangular a juego NBR)	Aceite hidráulico, emulsión, agua, gas, etc.
			-20 ~+200 (Junta tórica a juego FKM)
	RC2875-B	105	-35 ~+100 (Junta tórica a juego NBR) -20 ~+200 (Junta tórica a juego FKM)	Aceite hidráulico, emulsión, agua, gas, etc.
