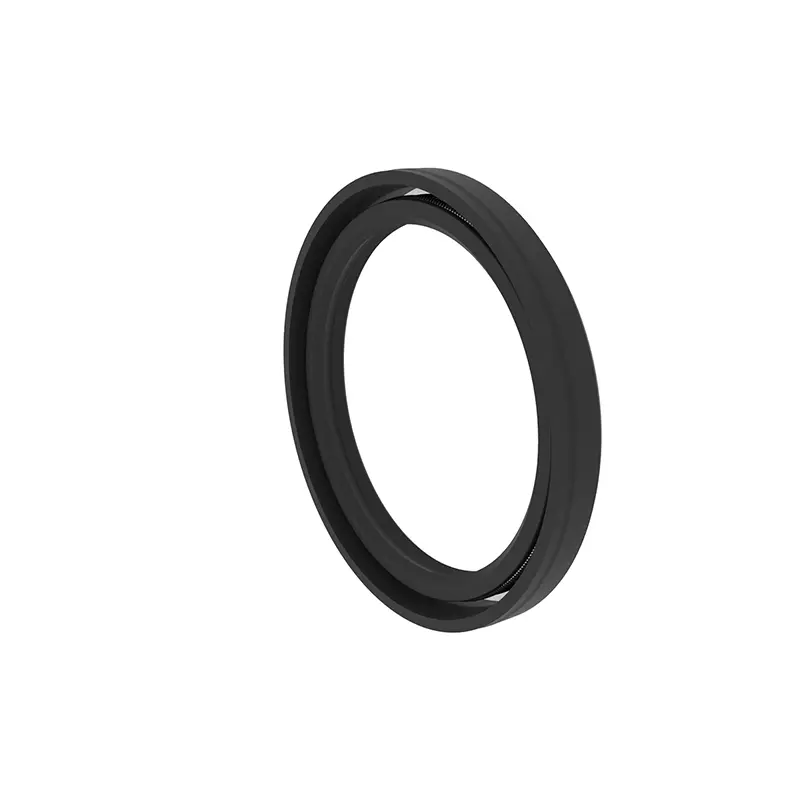

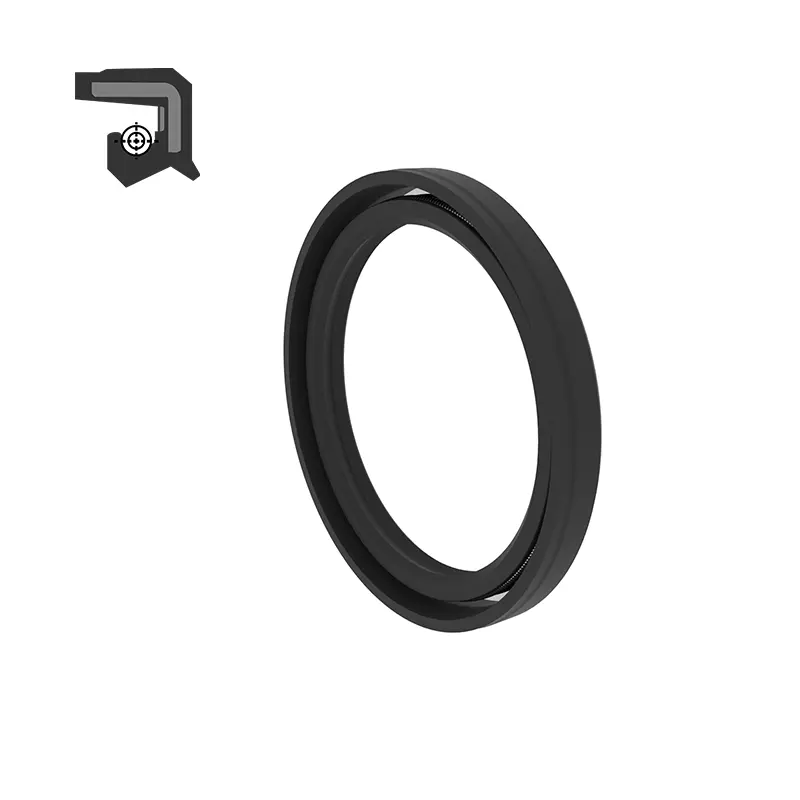

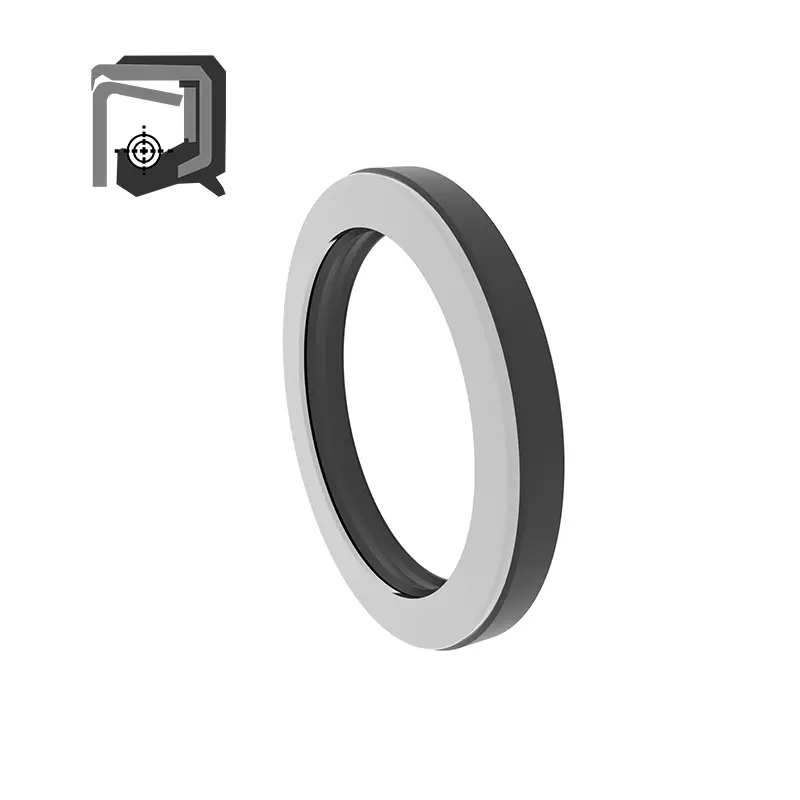

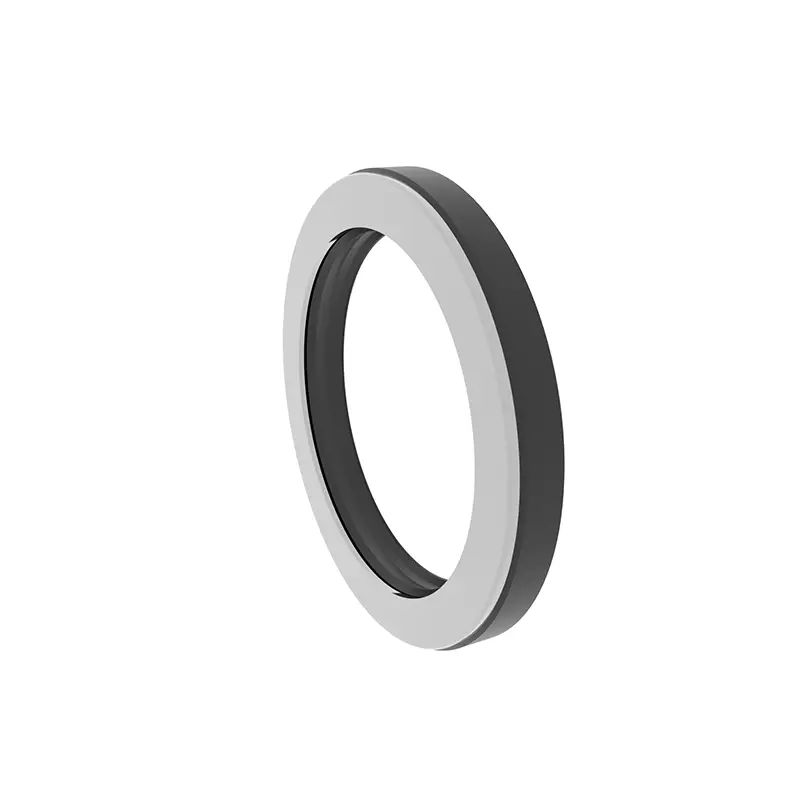

Sellos de aceite esqueleto resistentes a la presión

Como fabricante y proveedor de sellos profesionales, Ruichen Seals le proporciona sellos de aceite esqueleto resistente a la presión de alto rendimiento. Los sellos de aceite de esqueleto consisten en un cuerpo de sello, un esqueleto reforzado y un resorte de bobina autointerrumpida. Están diseñados para sellos giratorios del eje y aislar de manera efectiva las piezas lubricantes de las piezas de salida para evitar la fuga de aceite lubricante.

Enviar Consulta

Descripción del Producto

La función de los sellos de aceite esqueleto resistente a la presión es generalmente aislar las partes que necesitan lubricación de las partes de salida en las partes de transmisión para evitar la fuga de aceite lubricante.

La estructura de los sellos de aceite esqueleto resistente a la presión consta de tres partes: cuerpo de sellado, esqueleto de refuerzo y resorte de bobina auto-timbre. El cuerpo de sellado se divide en la parte inferior, la cintura, el borde de corte y el labio de sellado de acuerdo con diferentes partes. Por lo general, el diámetro interno del sello de aceite del esqueleto en el estado libre es más pequeño que el diámetro del eje y tiene una cierta "cantidad de interferencia". Por lo tanto, después de que el sello de aceite se inserta en el asiento del sello de aceite y el eje, la fuerza elástica del filo del sello de aceite y la fuerza de contracción del resorte de bobina auto-timbre produce una fuerza de sujeción radial en el eje, obteniendo así el mejor efecto de sellado. El diseño general de esqueleto resistente a la presión tiene una pequeña deformación de los labios y se usa para sellar ejes giratorios en situaciones de presión.

Características y aplicaciones del producto:

Ventajas del producto:

Diseño estructural triple: el cuerpo del sello, el esqueleto reforzado y la bobina de la bobina autocomplacible trabajan juntos para proporcionar un excelente efecto de sellado.

Fuerza de sujeción radial: la fuerza elástica de borde y la fuerza de contracción de primavera producen fuerza de sujeción radial en el eje para garantizar el mejor rendimiento de sellado.

Diseño resistente a la presión: el esqueleto general resistente a la presión hace que la deformación del labio sea pequeña, que es adecuada para ocasiones de sellado de eje giratorio de alta presión.

Aplicación amplia: los sellos de aceite esqueleto resistente a la presión son adecuados para varios sellos de eje giratorio para evitar efectivamente la fuga de aceite lubricante.

Escenarios de aplicación:

Sellos de eje giratorio: los sellos de aceite esqueleto resistente a la presión se utilizan para ejes giratorios en situaciones de presión para evitar la fuga de aceite lubricante.

Equipo industrial: adecuado para piezas de sellado que requieren lubricación, como sistemas de transmisión mecánica y sistemas hidráulicos.

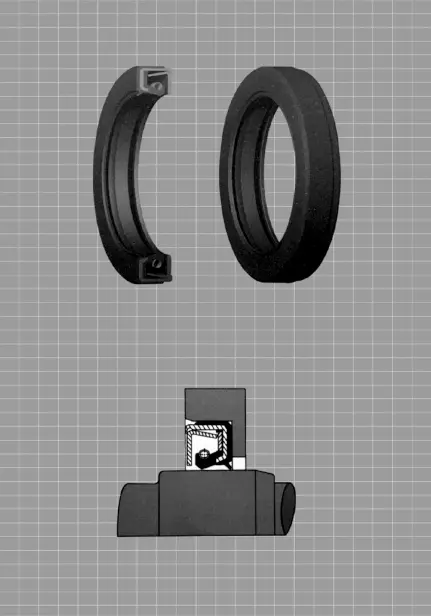

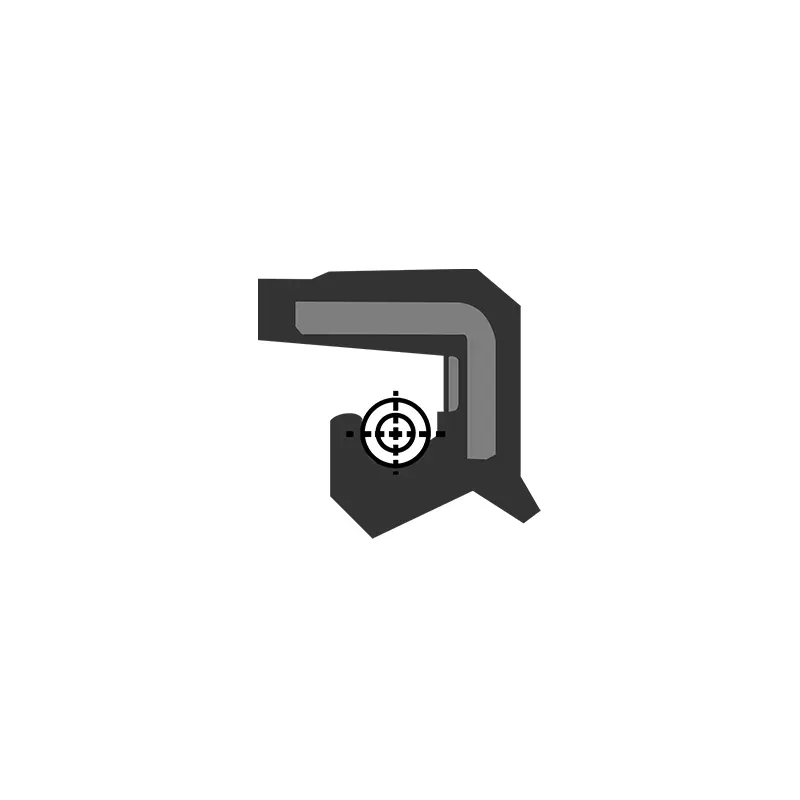

RCTCV Double Lip Sello de aceite esqueleto de alta presión

Material: caucho NBR nitrile

Medio: aceite hidráulico base

Temperatura de trabajo ℃: -25 a +100

Velocidad: -

Presión de trabajo: 0.3MPA

Dureza del material: -

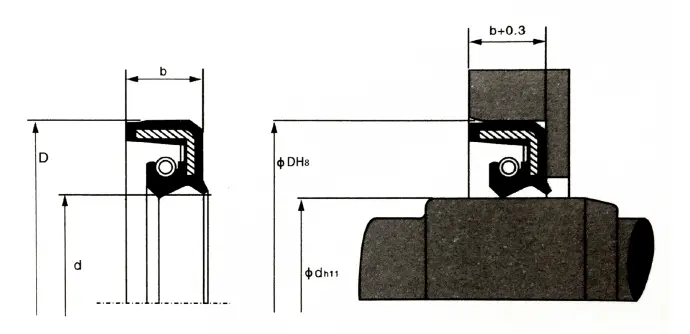

Modelo	d	D	b	Modelo de pedido	Modelo	d	D	b	Modelo de pedido
RCTCV	7	20	7	RCTCV-7	RCTCV	26	42	8	RCTCV-26
RCTCV	8	18	7	RCTCV-8	RCTCV	27	47	11	RCTCV-27
RCTCV	8	22	7	RCTCV-8A	RCTCV	28	48	11	RCTCV-28
RCTCV	10	25	7	RCTCV-10	RCTCV	30	42	7	RCTCV-30
RCTCV	12	25	7	RCTCV-12	RCTCV	30	50	11	RCTCV-30A
RCTCV	13	28	7	RCTCV-13	RCTCV	32	52	11	RCTCV-32
RCTCV	14	28	7	RCTCV-14	RCTCV	34	54	11	RCTCV-34
RCTCV	15	30	7	RCTCV-15	RCTCV	35	55	11	RCTCV-35
RCTCV	16	30	7	RCTCV-16	RCTCV	38	58	11	RCTCV-38
RCTCV	17	35	8	RCTCV-17	RCTCV	40	62	11	RCTCV-40
RCTCV	18	35	8	RCTCV-18	RCTCV	42	65	12	RCTCV-42
RCTCV	19	35	8	RCTCV-19	RCTCV	45	68	12	RCTCV-45
RCTCV	20	32	8	RCTCV-20	RCTCV	48	70	12	RCTCV-48
RCTCV	20	40	11	RCTCV-20A	RCTCV	50	72	12	RCTCV-50
RCTCV	22	35	8	RCTCV-22	RCTCV	52	75	12	RCTCV-52
RCTCV	22	42	11	RCTCV-22A	RCTCV	55	78	12	RCTCV-55
RCTCV	23	42	11	RCTCV-23	RCTCV	58	80	12	RCTCV-58
RCTCV	24	40	8	RCTCV-24	RCTCV	60	82	12	RCTCV-60
RCTCV	25	40	8	RCTCV-25	RCTCV	62	85	12	RCTCV-62
RCTCV	25	45	11	RCTCV-25A

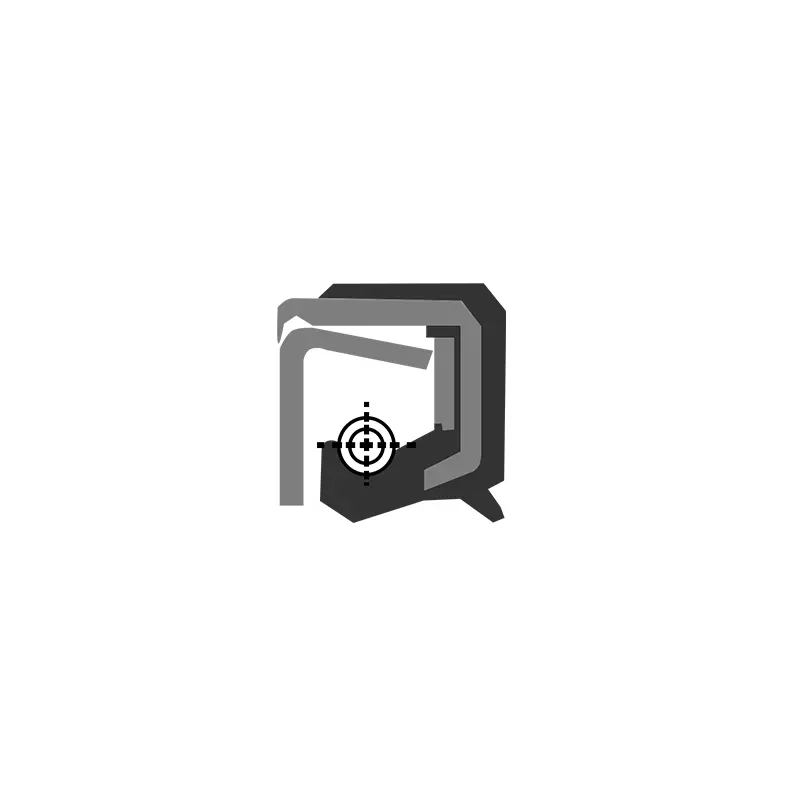

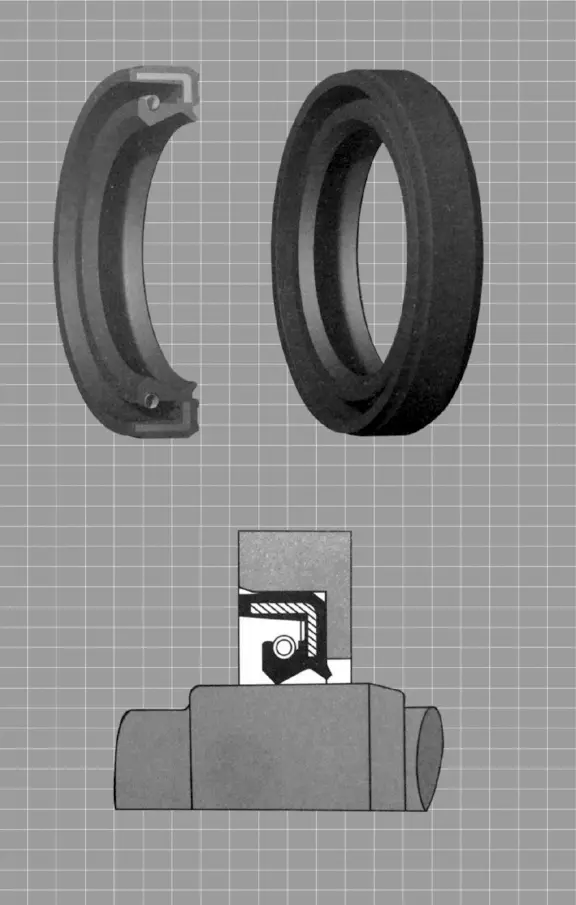

Descripción general: diseño general del esqueleto resistente a la presión, deformación de los labios pequeños, utilizado para sellar ejes giratorios en situaciones expuestas a presión.

Material: caucho NBR nitrile

Medio: aceite hidráulico a base de petróleo

Temperatura de trabajo ℃: -25 a +100

Velocidad: -

Presión de trabajo: 1MPA

Dureza del material: -

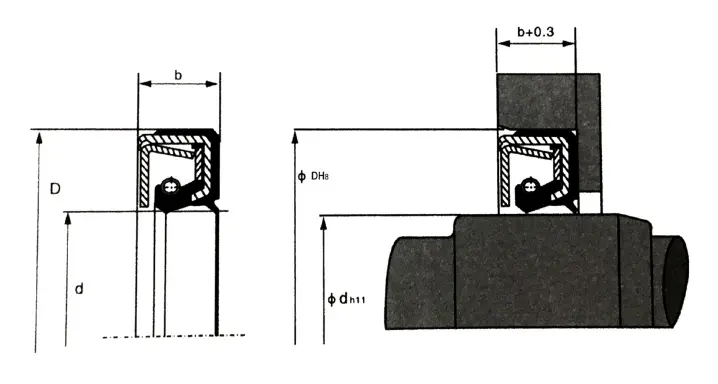

Modelo	d	D	b	Modelo de pedido	Modelo	d	D	b	Modelo de pedido
RCTCV	25	45	11	RCTCV-25	RCTCV	75	100	13	RCTCV-75
RCTCV	28	48	11	RCTCV-28	RCTCV	80	105	13	RCTCV-80
RCTCV	30	50	11	RCTCV-30	RCTCV	85	110	13	RCTCV-85
RCTCV	32	52	11	RCTCV-32	RCTCV	90	115	13	RCTCV-90
RCTCV	34	54	11	RCTCV-34	RCTCV	95	120	13	RCTCV-95
RCTCV	35	55	11	RCTCV-35	RCTCV	100	125	13	RCTCV-100
RCTCV	38	58	11	RCTCV-38	RCTCV	105	135	14	RCTCV-105
RCTCV	40	62	11	RCTCV-40	RCTCV	110	140	14	RCTCV-110
RCTCV	42	65	12	RCTCV-42	RCTCV	115	145	14	RCTCV-115
RCTCV	45	68	12	RCTCV-45	RCTCV	120	150	14	RCTCV-120
RCTCV	48	70	12	RCTCV-48	RCTCV	125	155	14	RCTCV-125
RCTCV	50	72	12	RCTCV-50	RCTCV	130	160	14	RCTCV-1330
RCTCV	55	78	12	RCTCV-55	RCTCV	140	170	14	RCTCV-140
RCTCV	60	82	12	RCTCV-60	RCTCV	150	180	14	RCTCV-150
RCTCV	62	85	12	RCTCV-62	RCTCV	170	200	16	RCTCV-170
RCTCV	65	90	13	RCTCV-65	RCTCV	190	225	16	RCTCV-190
RCTCV	70	95	13	RCTCV-70
