Entre los sellos rotativos con energía de resorte, hay principalmente dos tipos: RC2055 y RC2056. Ruichen Seals ha estado estudiando el desarrollo y la fabricación de productos de foca durante muchos años. Según diferentes situaciones y diferentes necesidades, ha perfeccionado diseños más detallados.

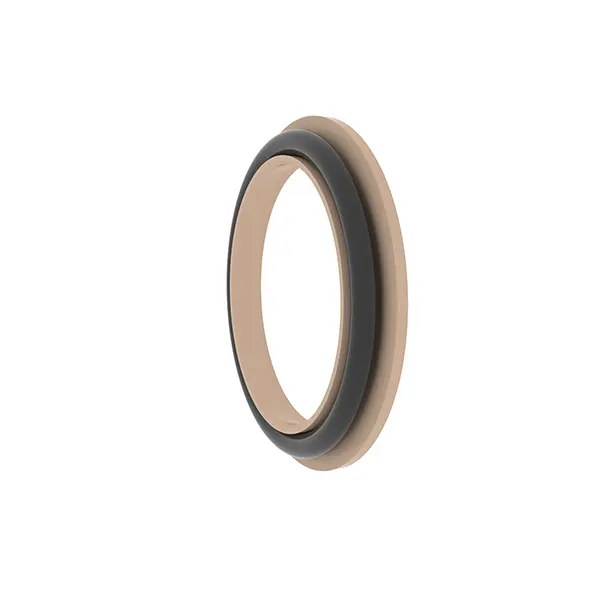

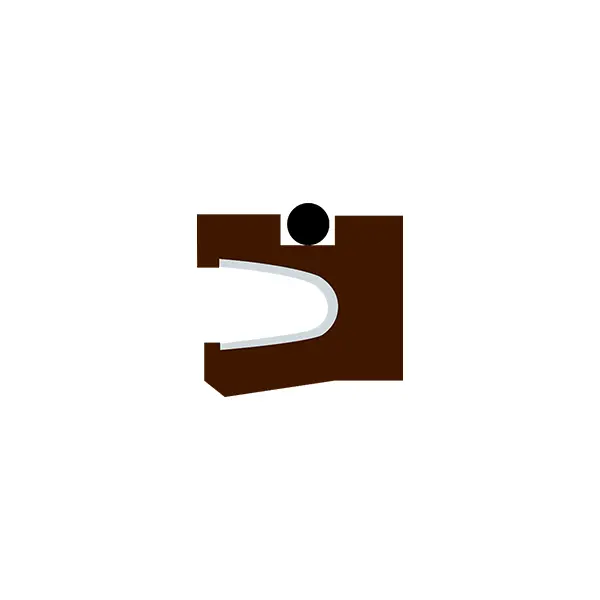

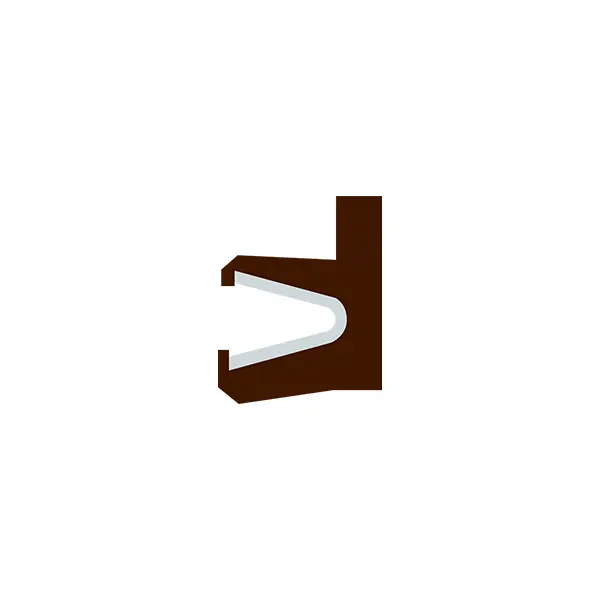

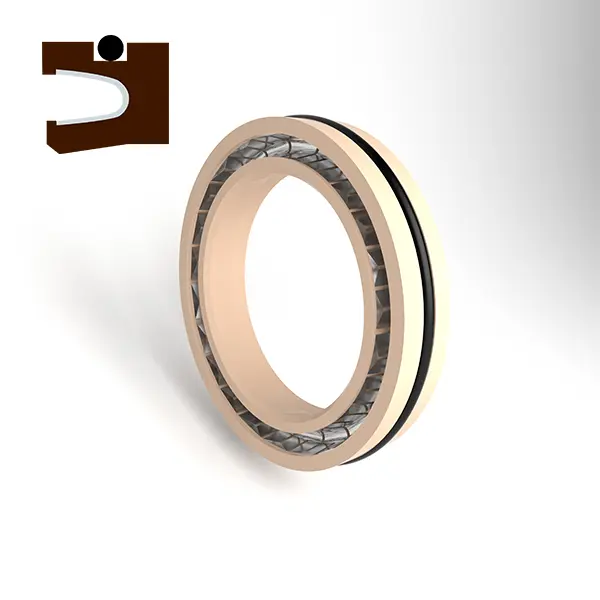

RC2055 es un sello rotativo de plug, RC2055-B es un sello dentado giratorio y RC2055-C es un sello combinado en forma de Y giratorio. Los surcos de los tres son intercambiables. Son sellos de alta función con presión unidireccional aplicada a ejes giratorios. Entre ellos, el sello rotativo PAN-PAN-PANS RC2055 está compuesto por resortes de acero inoxidable y plásticos de alto funcionamiento. Cuando se usa RC2055-B y RC2055-C, es necesario seleccionar razonablemente los materiales de elastómero coincidentes.

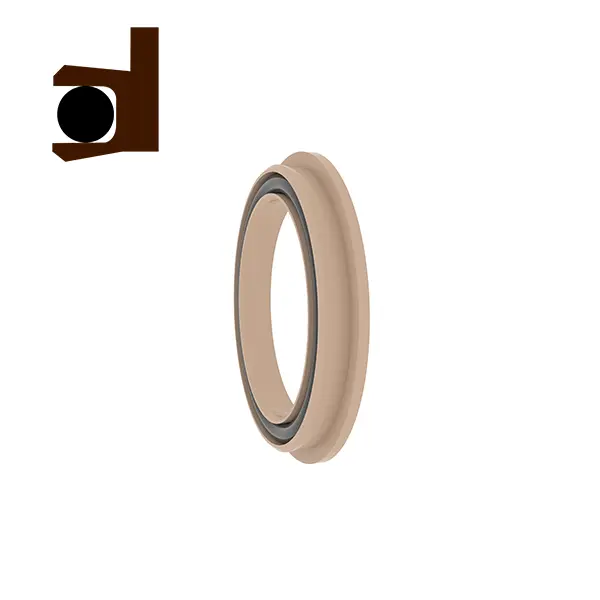

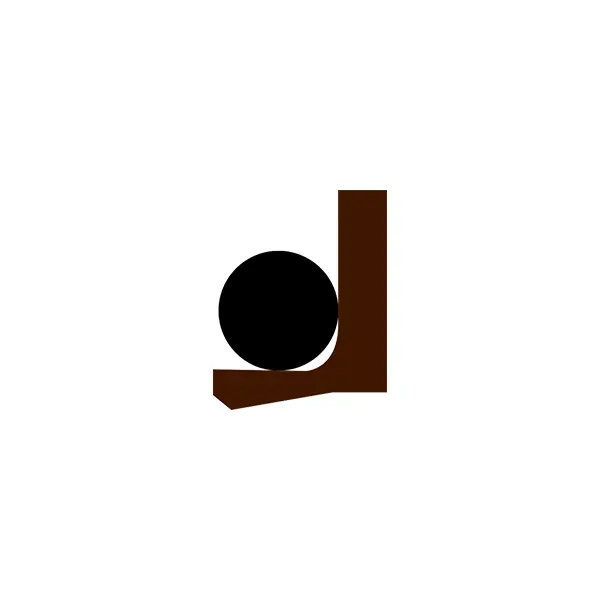

RC2056 es un sello rotativo PAN-Plug, y RC2056-B es un sello combinado rotativo en forma de Y. Las ranuras también se pueden intercambiar. También es adecuado para su uso en ejes giratorios. Entre ellos, el sello rotativo PAN-Plug RC2056 está compuesto por resortes de acero inoxidable y plásticos de alto funcionamiento. Cuando se usa RC2056-B y es necesario seleccionar razonablemente los materiales de elastómero coincidentes.
Características y aplicaciones del producto:
Características del producto:
Alto rendimiento: los resortes de acero inoxidable y los plásticos de alta función se combinan para garantizar un excelente rendimiento de sellado y durabilidad.
Intercierción: el diseño de ritmo de los productos de la serie es el mismo, lo que permite la intercambiabilidad y la adaptación flexible a diferentes condiciones de trabajo.
Ampliamente aplicable: adecuado para el sellado de presión unidireccional de ejes giratorios para satisfacer diversas necesidades industriales.
Elastómeros opcionales: RC2055-B, RC2055-C y RC2056-B admiten la selección de materiales de elastómero a juego de acuerdo con las condiciones de trabajo para mejorar la adaptabilidad.
Escenarios de aplicación:
El sellado de presión unidireccional de ejes giratorios es adecuado para equipos industriales, maquinaria de ingeniería, sistemas hidráulicos, etc.
Occasiones en las que se requiere sellado de alta función, como petroquímicos, equipos de energía, maquinaria pesada, etc.
Ventajas técnicas:
Los resortes de acero inoxidable proporcionan una fuerza radial estable para garantizar el efecto de sellado a largo plazo.
La combinación de plásticos de alto funcionamiento y materiales de elastómero es adecuada para condiciones de trabajo de alta presión y alta velocidad.
El diseño intercambiable de ritmo simplifica la instalación y el mantenimiento y reduce el costo de uso.
Sugerencias de uso:
Seleccione el modelo de sello apropiado y el material de elastómero de acuerdo con las condiciones de trabajo específicas.
Asegúrese de que el surco esté limpio durante la instalación para evitar daños al sello.
RC2055
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| Presión (MPA) | Temperatura (℃) | Velocidad (EM) | Medio | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Casi todos los medios líquidos y de gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Selección de material
1. Se pueden seleccionar los materiales de junta tórica coincidente: caucho de nitrilo RO1 (NBR), fluororruber RO2 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Spring de acero inoxidable: resorte en forma de V.
Ejemplo de pedido
RC2055-40-PTFE4+V Diámetro del eje 40, el material del anillo de sellado es PTFE4, el resorte de acero inoxidable es el resorte en forma de V
El diámetro del eje RC2055-B-40-PTFE4+R02 es 40, el material del anillo de sellado es PTFE4, la junta tórica coincidente es fluorororruber
El diámetro del eje RC2055-C-40-PTFE4+R02 es 40, el material del anillo de sellado es PTFE4, la junta tórica coincidente es fluorororruber

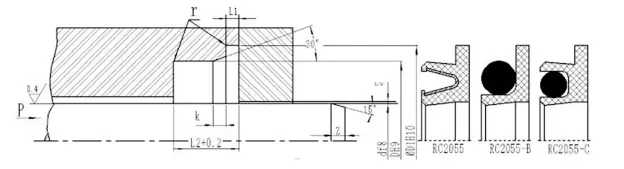

Tabla de parámetros de especificación (todas las especificaciones dentro del rango de parámetros están disponibles)
| Rango de diámetro de la barra D F8 | Diámetro de la ranura Dh9 | Diámetro del ritmo D1H10 | Profundidad del borde L1 | Ancho de ranura L | Importar chaflán k | Espacio radial S Max | Longitud del chaflán | riñonal máximo | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Nota: Se recomienda que la dureza de la superficie del eje giratorio sea HRC ≥ 58.

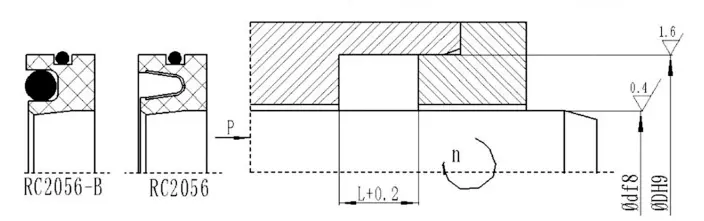

RC2056
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| Presión (MPA) | Temperatura (℃) | Velocidad (EM) | Medio | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Casi todos los medios líquidos y de gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Selección de material
1. Se pueden seleccionar los materiales de junta tórica coincidente: caucho de nitrilo RO1 (NBR), fluororruber RO2 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc. 3. Spring de acero inoxidable: resorte en forma de V.
Ejemplo de pedido
RC2056-40*62*8-ptfe4+v d*d*l, el material del anillo de sellado es PTFE4, y el resorte de acero inoxidable es un resorte en forma de V RC2056-B-40*62*8-PTFE4+R02 D*D*L, el material del anillo de sellado es PTFE4, y la junta tórica coincidente es Fluororubber
