Sellos de labios giratorios del eje

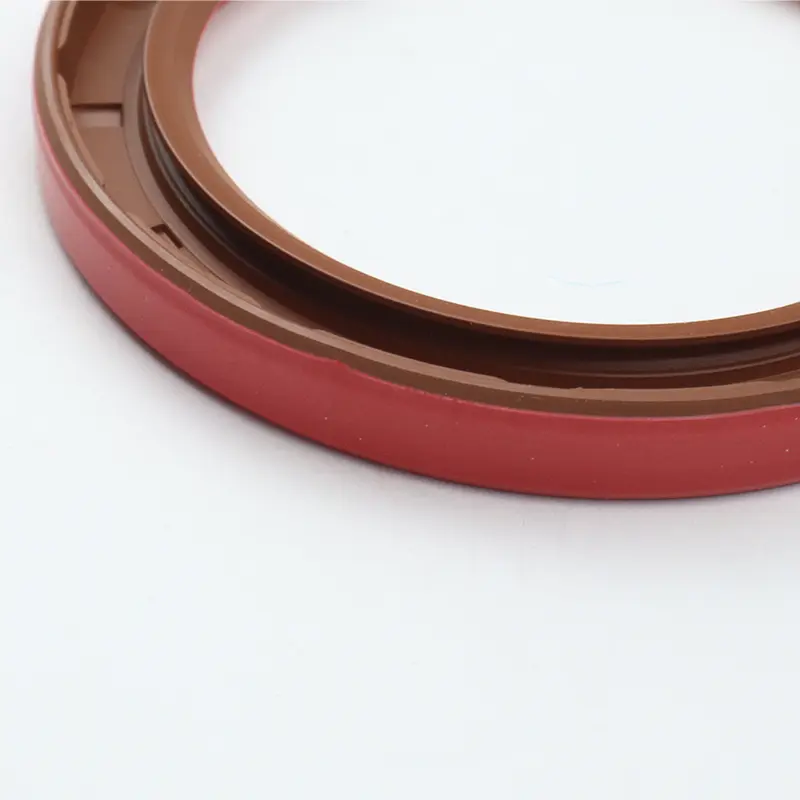

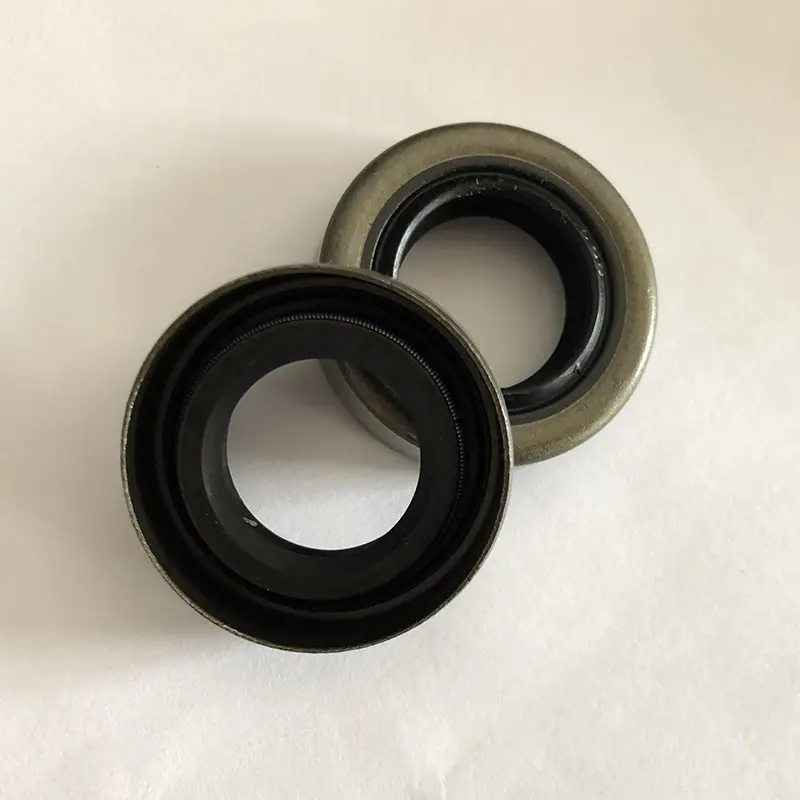

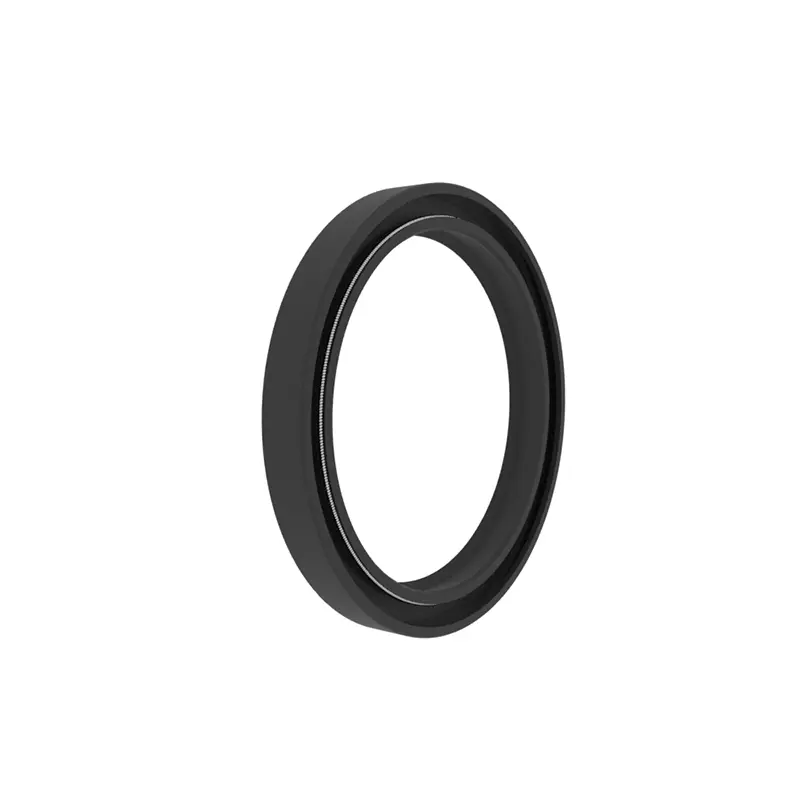

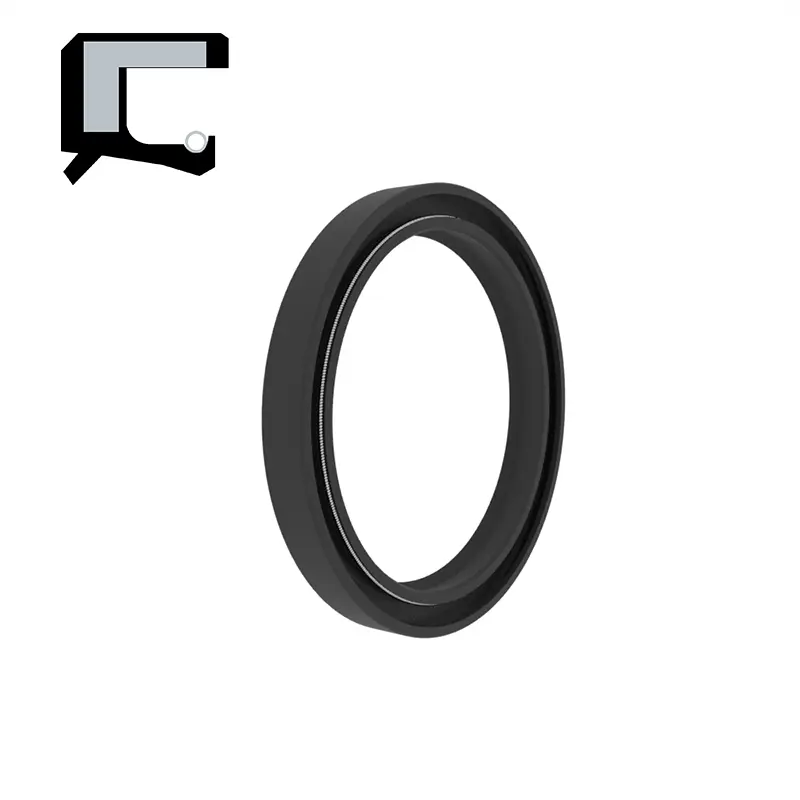

Los sellos labiales del eje giratorio, comúnmente conocidos como sellos de aceite, se instalan en el asiento del rodamiento giratorio y producen un movimiento relativo con el eje giratorio. El marco de metal desempeña un papel de soporte, y el resorte aplica precarga radial a la feria de sellado para evitar la fuga de aceite lubricante y la intrusión de la suciedad externa.

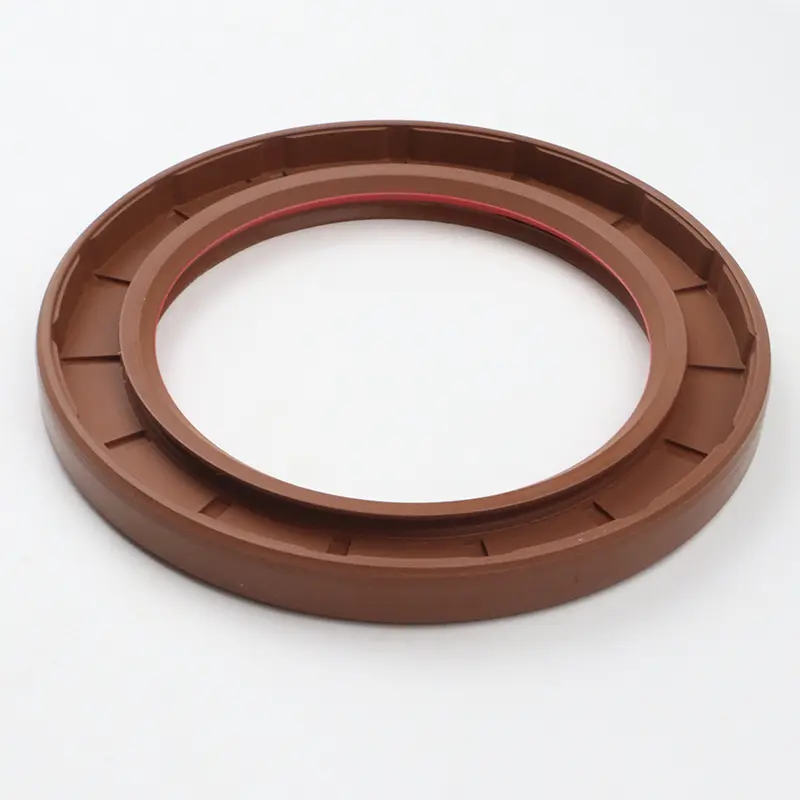

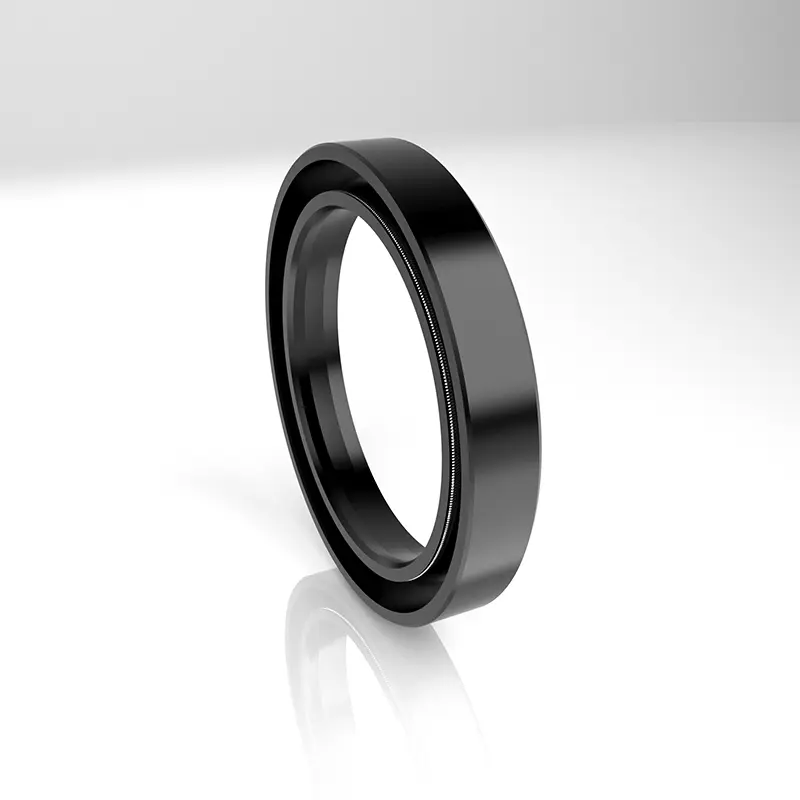

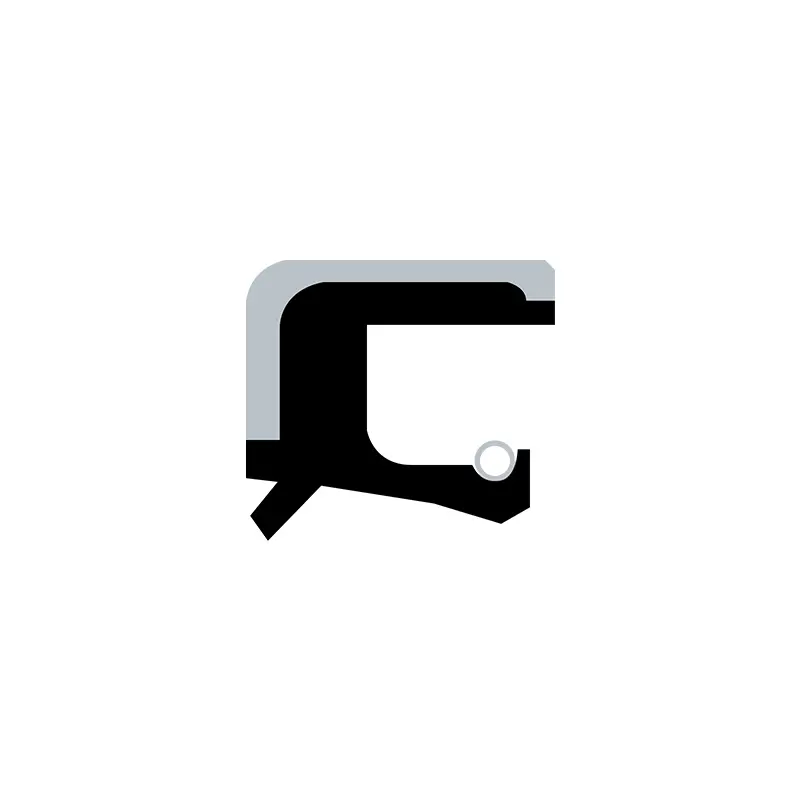

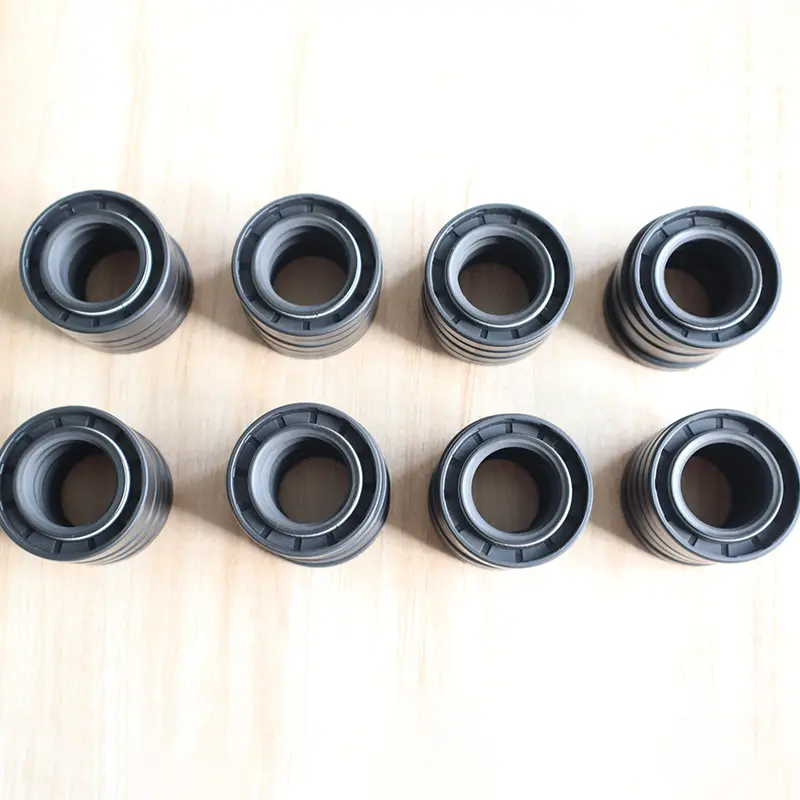

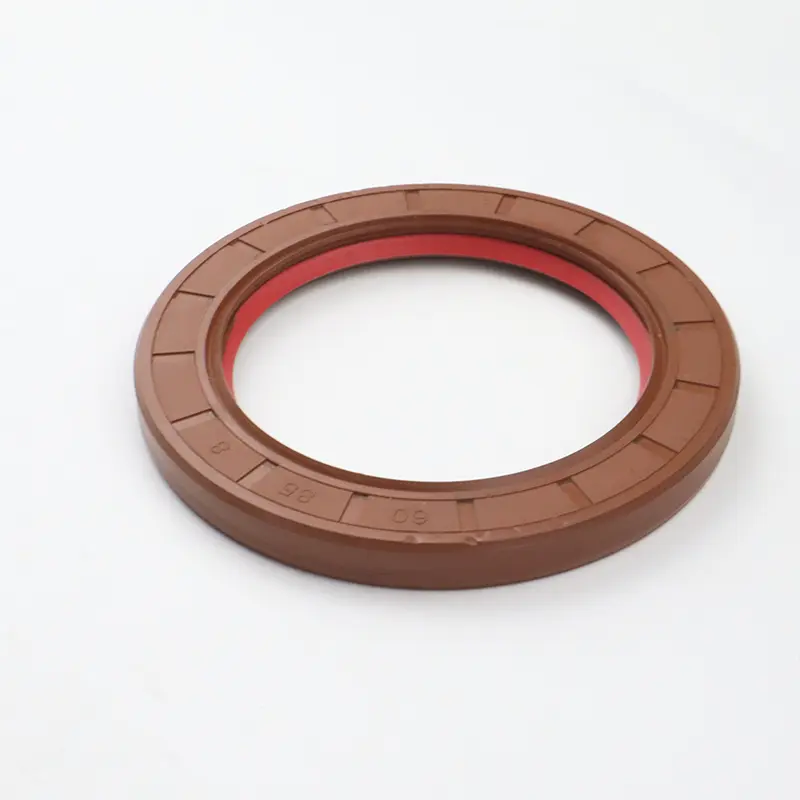

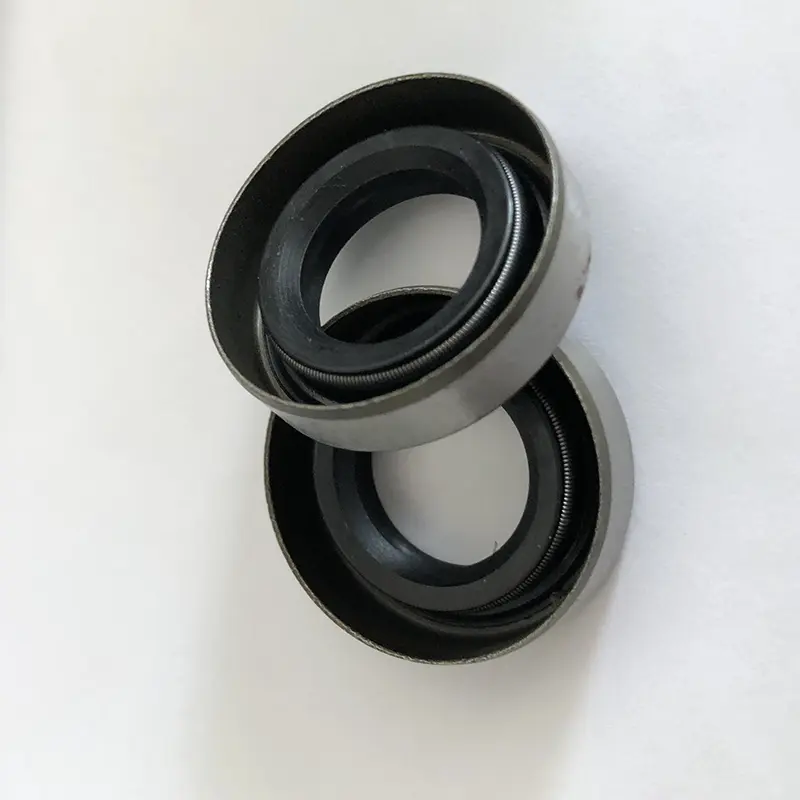

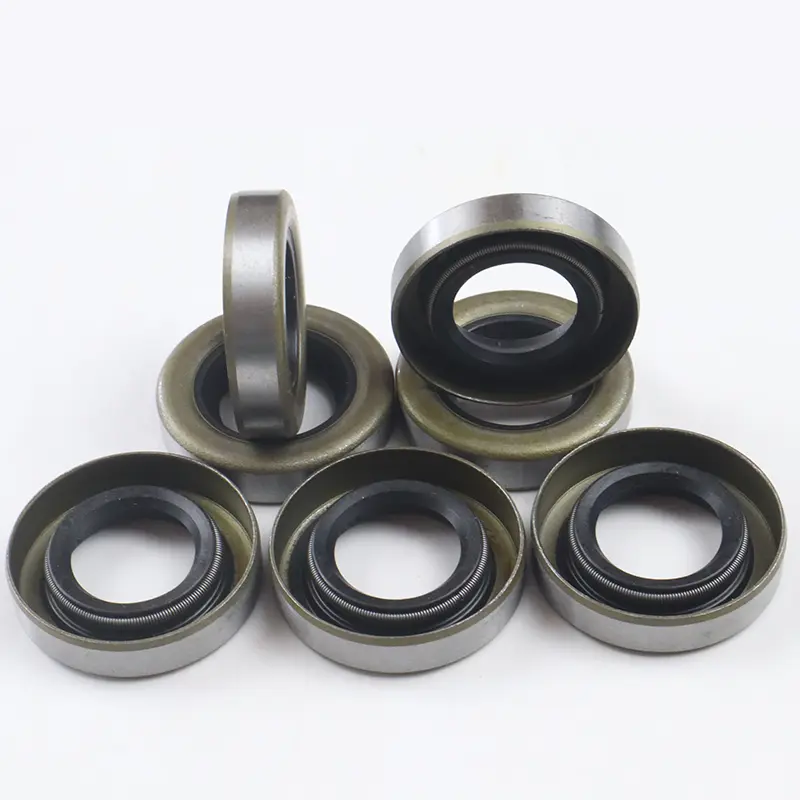

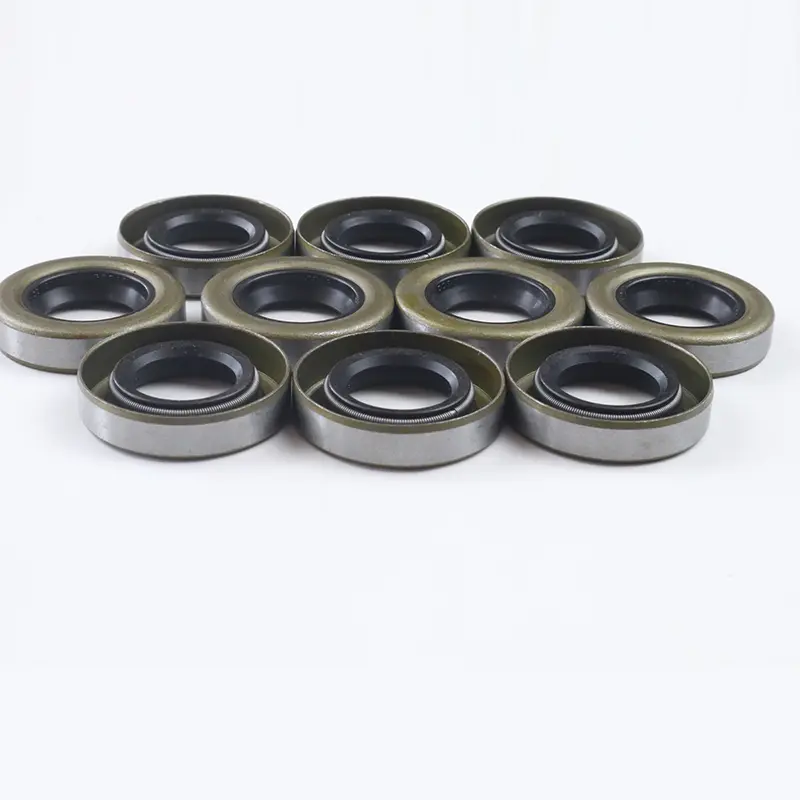

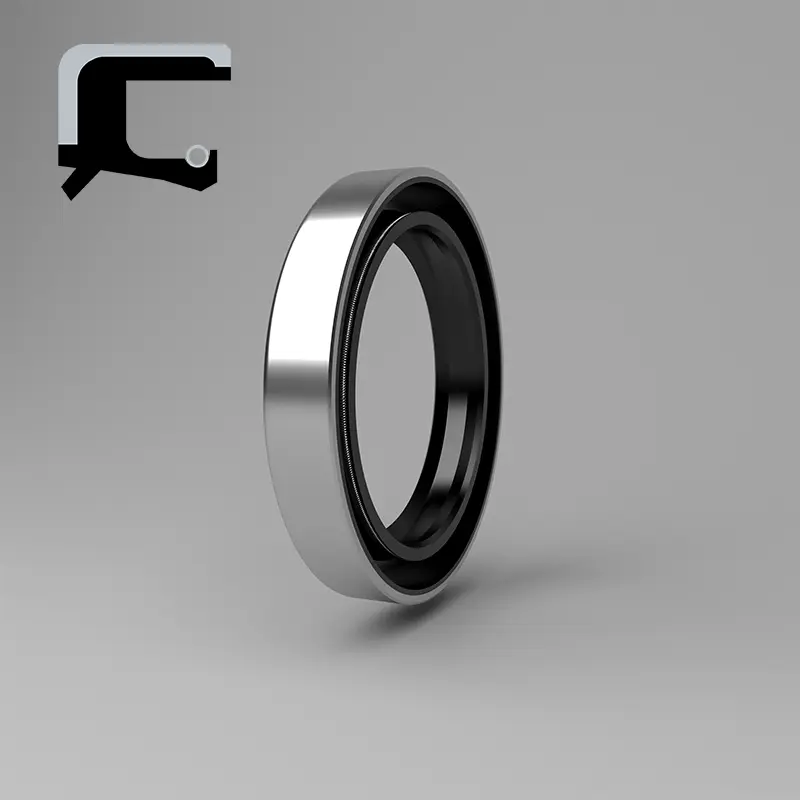

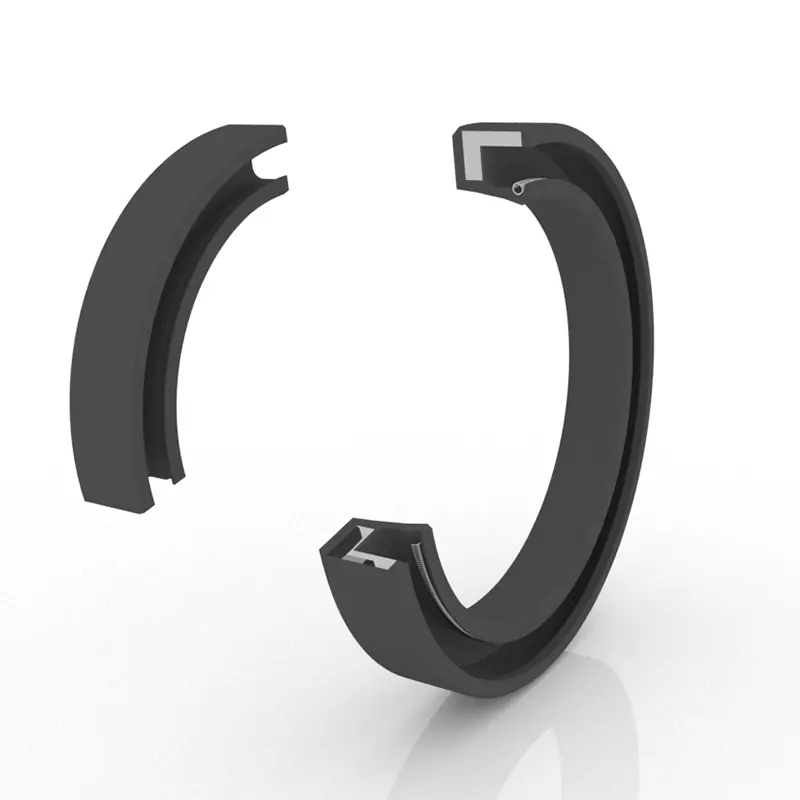

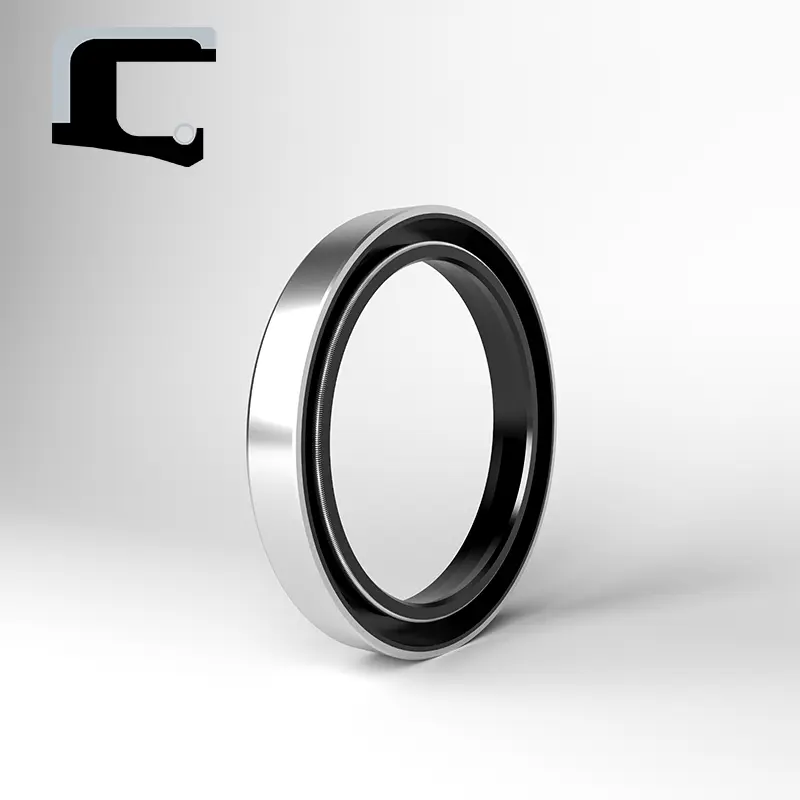

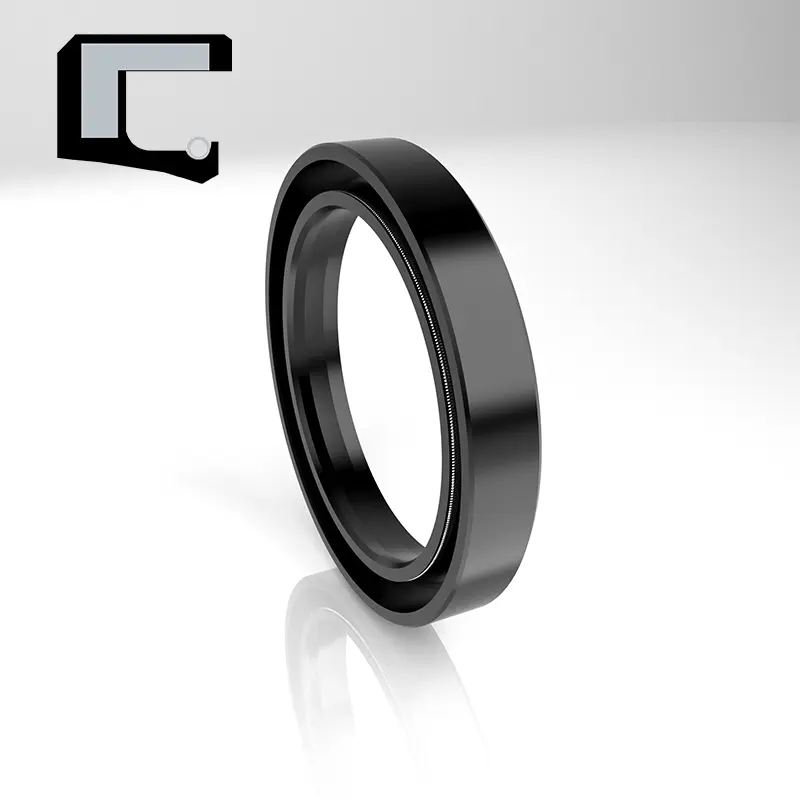

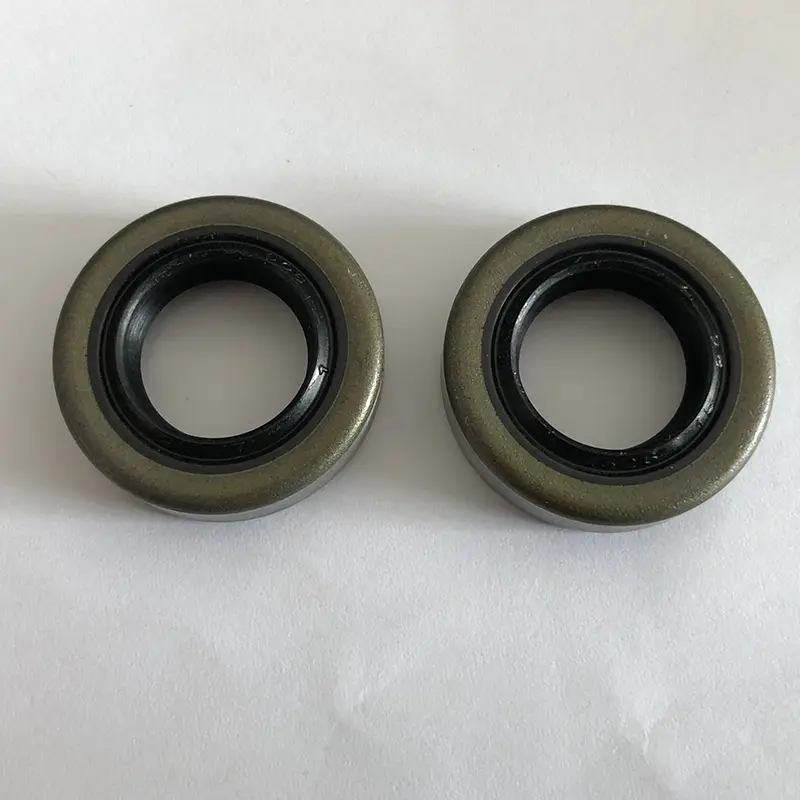

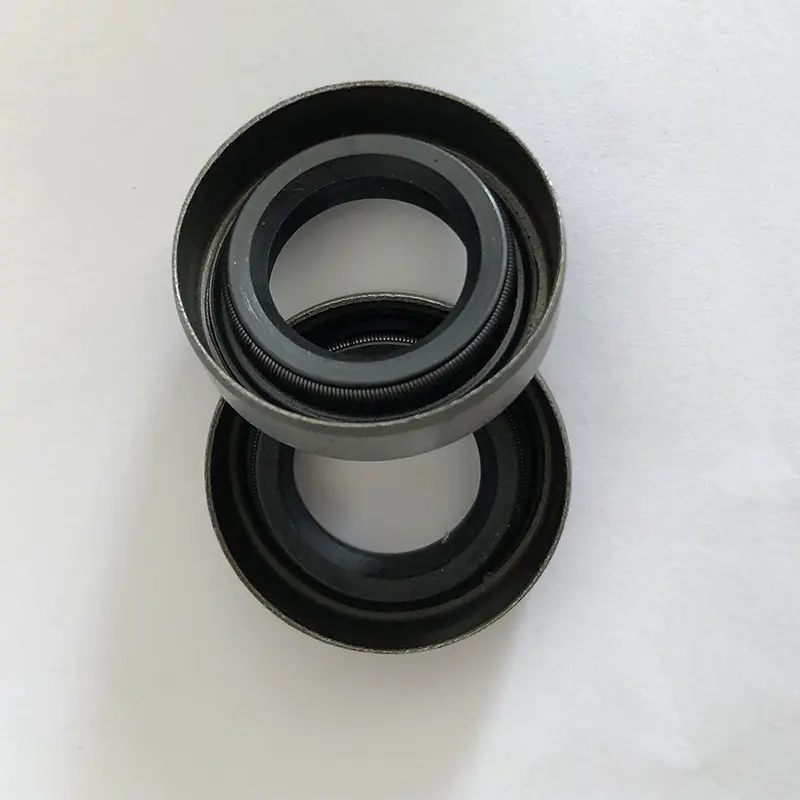

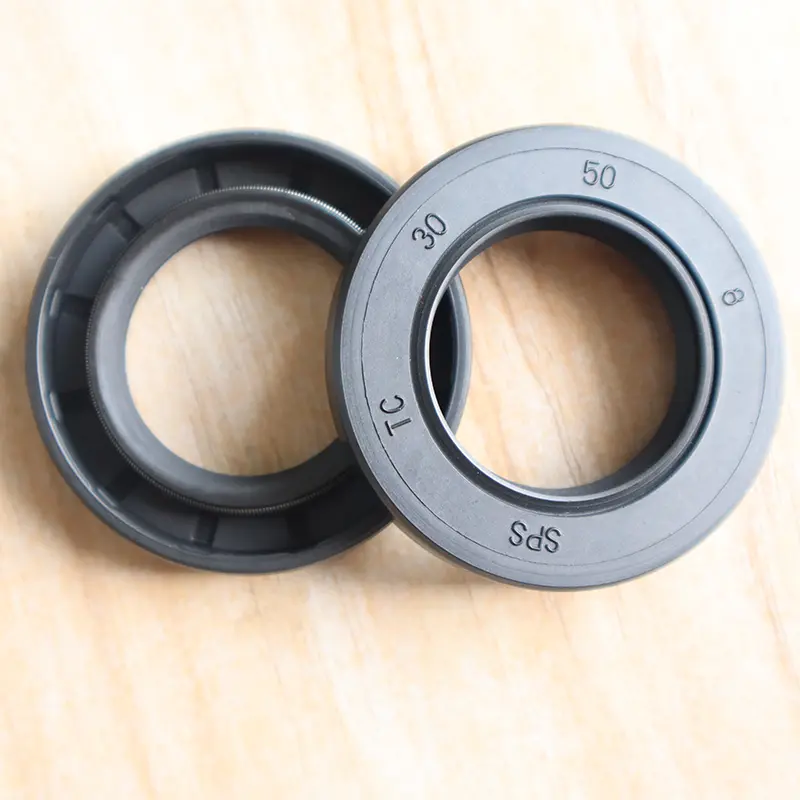

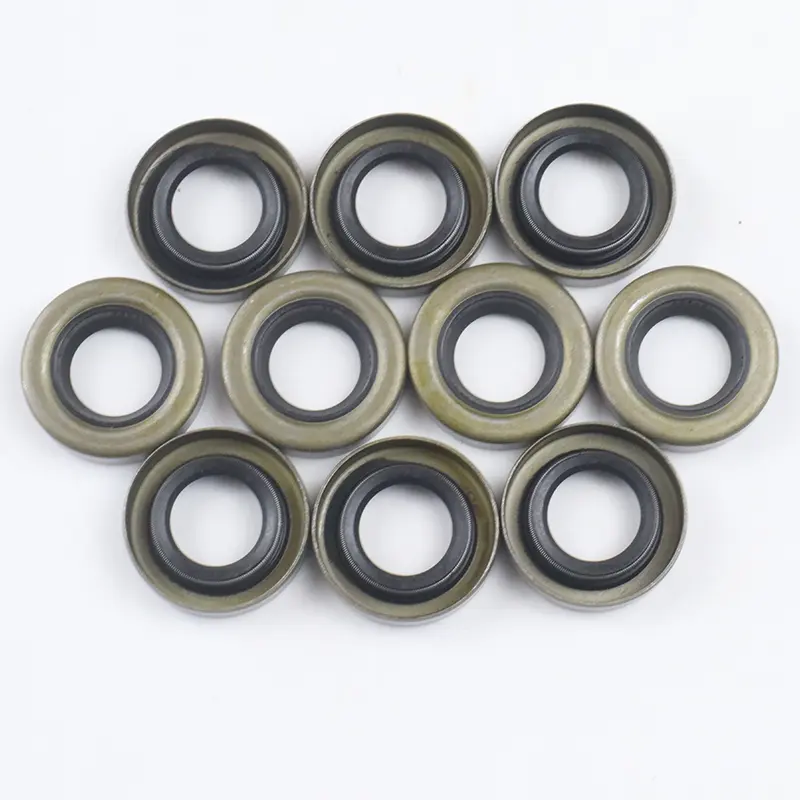

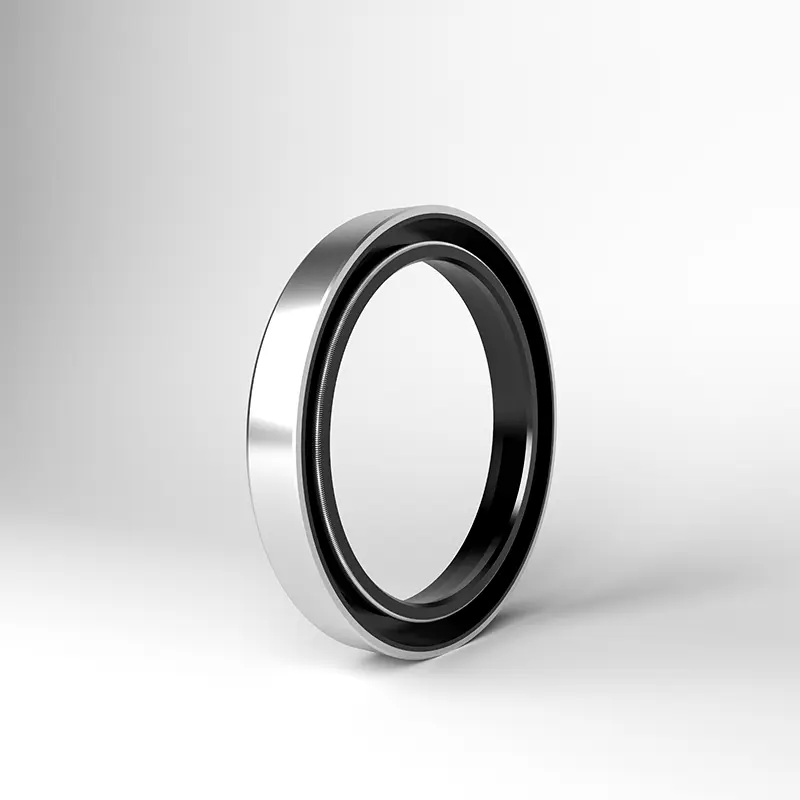

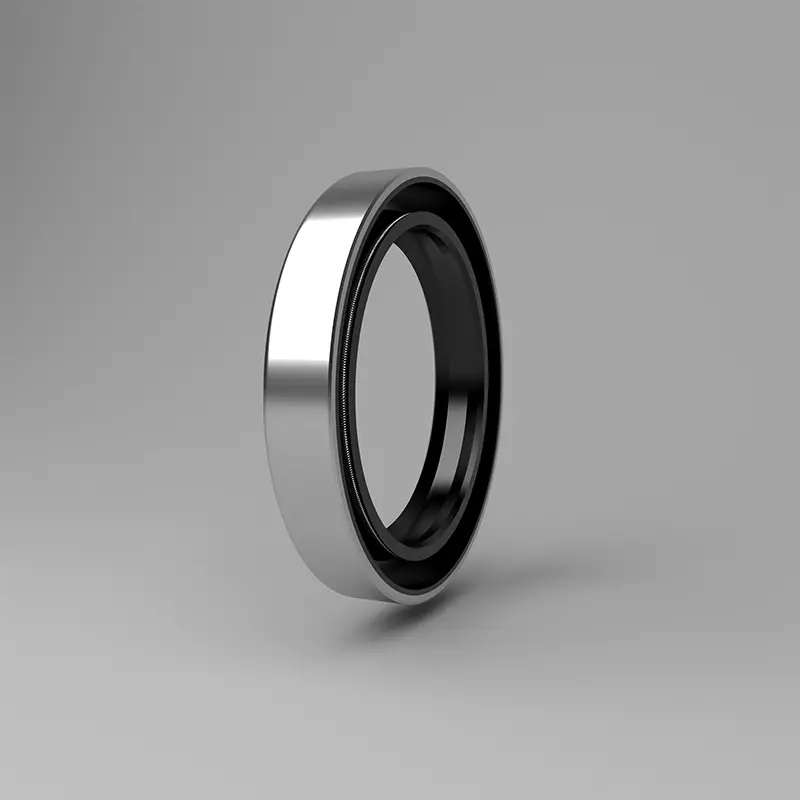

Los sellos de aceite TC/SC/TB/SB están compuestos de esqueletos de metal, resortes y cuerpos de goma. El esqueleto de metal juega un papel de apoyo, y el resorte aplica la fuerza radial al labio de sellado. TC/TB está equipado con labios auxiliares a prueba de polvo, que son adecuados para ocasiones en las que hay medio de sellado en un lado y polvo en el otro lado. TB/SB es un círculo exterior de metal, que hace que el sello de aceite sea más firme y preciso en la cavidad, pero la capacidad de sellado del círculo exterior para baja viscosidad y medio de gas es limitada. Se recomienda aplicar sellador en el círculo exterior durante la instalación.

La función del sello de aceite esqueleto de alta presión de doble presión RCTCV es generalmente a aislar las piezas que necesitan lubricación en las partes de transmisión de las partes de salida para evitar la fuga de aceite lubricante.

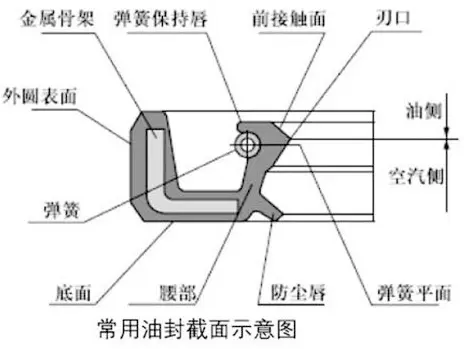

La estructura del sello de aceite del esqueleto consta de tres partes: cuerpo de sellado, esqueleto de refuerzo y resorte de bobina autocomensado. El cuerpo de sellado se divide en la parte inferior, la cintura, el borde de corte y el labio de sellado de acuerdo con diferentes partes. Por lo general, el diámetro interno del sello de aceite del esqueleto en el estado libre es más pequeño que el diámetro del eje, y tiene una cierta "cantidad de interferencia". Por lo tanto, cuando el sello de aceite se inserta en el asiento del sello de aceite y el eje, la fuerza elástica del borde del sello de aceite y la fuerza de contracción del resorte de bobina autovaltada produce una fuerza de sujeción radial en el eje, obteniendo así el mejor efecto de sellado.

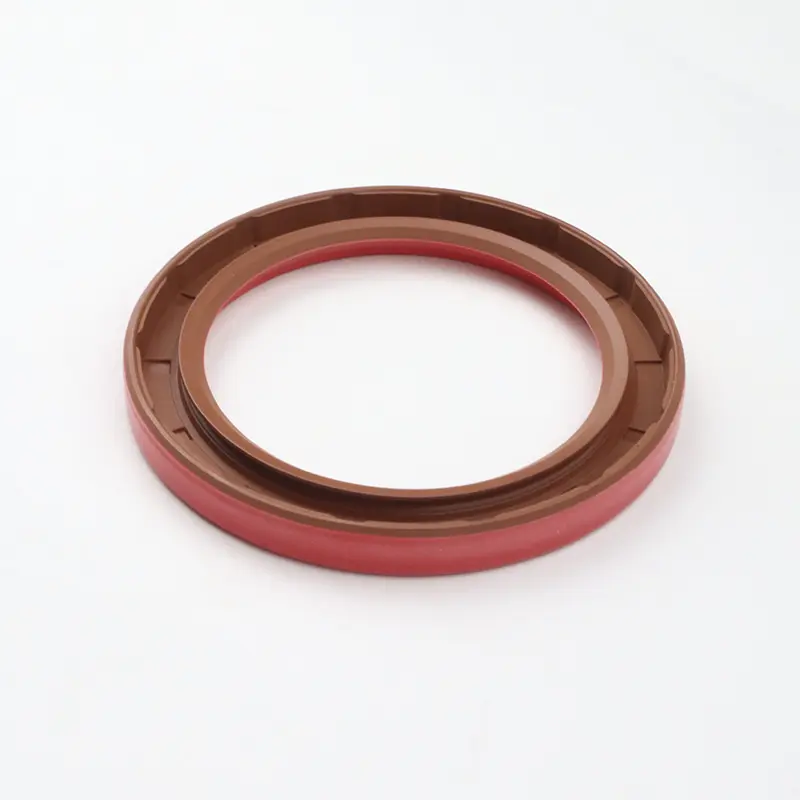

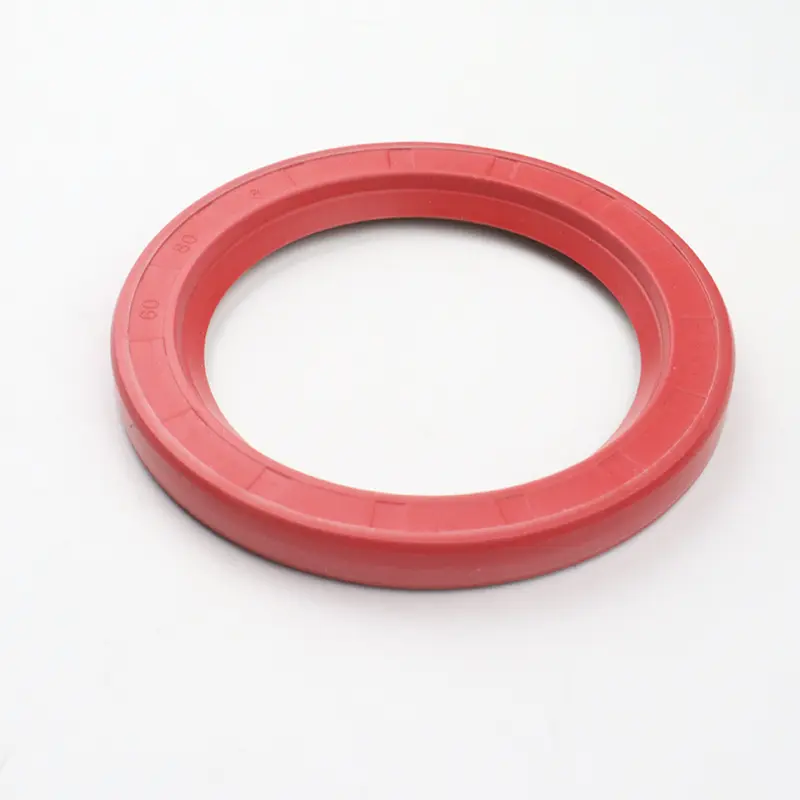

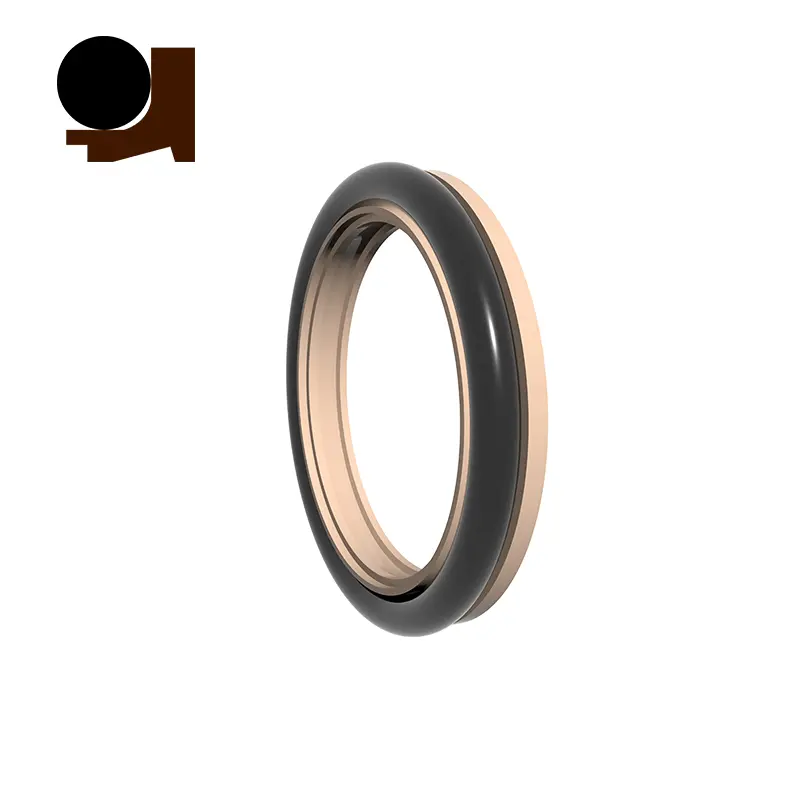

El sello de aceite de alta presión RCTCN tiene un diseño de esqueleto general resistente a la presión, con una pequeña deformación de labios, y se usa para sellar ejes rotativos en situaciones expuestas a presión.

Características y aplicaciones del producto:

Estructura y requisitos de la instalación de sellos labiales del eje giratorio

1. Material del eje: el acero al carbono y el acero inoxidable se usan comúnmente. El enchapado cromado se usa a alta velocidad, HRC40-45.

2. Diseño del eje giratorio y la ranura: la superficie del eje es lisa y se eliminan los rebabas. Las marcas de procesamiento en espiral producirán un efecto de bombeo y causarán fugas. Se recomienda moler la parte de instalación del sello de aceite con una rugosidad de la superficie de RA0.1-0.5um. Y se vuelve más suave a medida que aumenta la velocidad.

Para las necesidades de instalación y desmontaje, el eje y el surco deben ser chaflados o redondeados. Como se muestra en las Figuras 1 y 2.

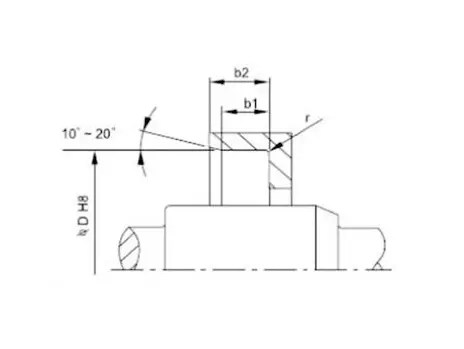

Figura 1 Diseño de chaflán de surco

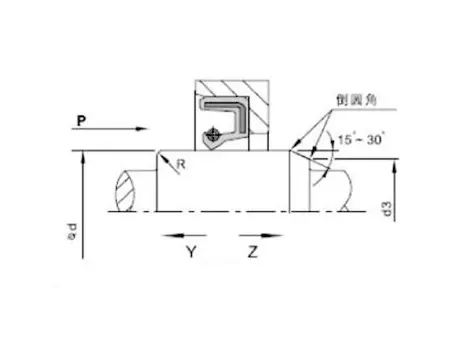

Figura 2 Diseño de chaflán del eje giratorio

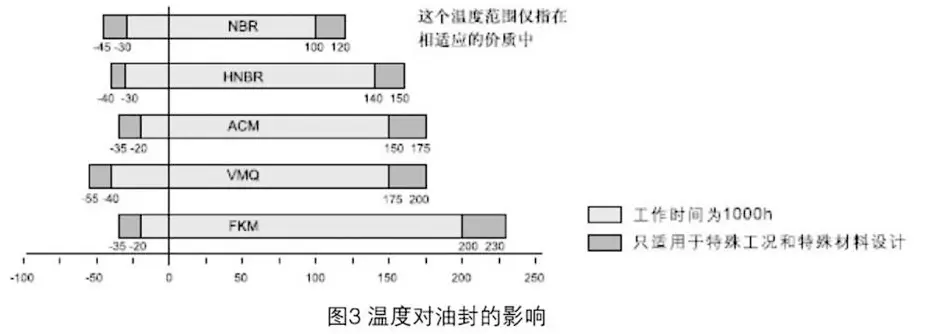

Hay docenas de factores que afectan el efecto de sellado de los sellos de labios giratorios del eje. Además del material y la estructura del sello de aceite en sí, otros factores como medio, temperatura, presión, lubricación, velocidad, rugosidad, etc., también afectan directamente el efecto de sellado, y estos factores a menudo interactúan entre sí. El siguiente cuadro es solo para referencia del usuario.

Instalación de sellos labiales del eje giratorio: la instalación cuidadosa es un requisito previo para que el sello de aceite funcione bien.

Diagrama de instalación (instalación de la cavidad)
Método de instalación correcto	Condiciones de trabajo aplicables	Método de instalación incorrecto
	Solo es aplicable cuando la cara final del sello de aceite está al ras con la cara final de la cavidad. Cuando el dispositivo de presión se mueve rápidamente, el sello de aceite debe colocarse recto, de lo contrario se puede presionar.
	Es adecuado para la situación de que la cara final del sello de aceite es más baja que la cara final de la cavidad. Cuando el dispositivo de presión se mueve más rápido, el sello de aceite también puede estar bien posicionado. Sin embargo, este tipo de accesorio estructural en sí no tiene posicionamiento radial, por lo que la verticalidad axial de la placa plana y el eje de presión del dispositivo de presión deben alcanzar una cierta precisión.
	Aplicable a la situación en la que la cara final del sello de aceite es más baja que la cara final de la cavidad. Cuando el dispositivo de presión se mueve rápidamente, es necesario asegurarse de que el sello de aceite se coloque correctamente, de lo contrario se puede presionar.
	Solo es adecuado para el mantenimiento o las simples condiciones de instalación sin equipo de presión. Dado que el proceso de instalación no puede ser presionado absolutamente uniformemente, inevitablemente ocurrirán varios problemas de instalación. Es principalmente para evitar la desviación radial durante la instalación, lo que puede causar la deformación del sello de aceite, o daños por extrusión de goma a la parte de apareamiento del sello de aceite (círculo exterior) causado por pausas durante la instalación. Por lo tanto, este método de instalación generalmente no se recomienda.

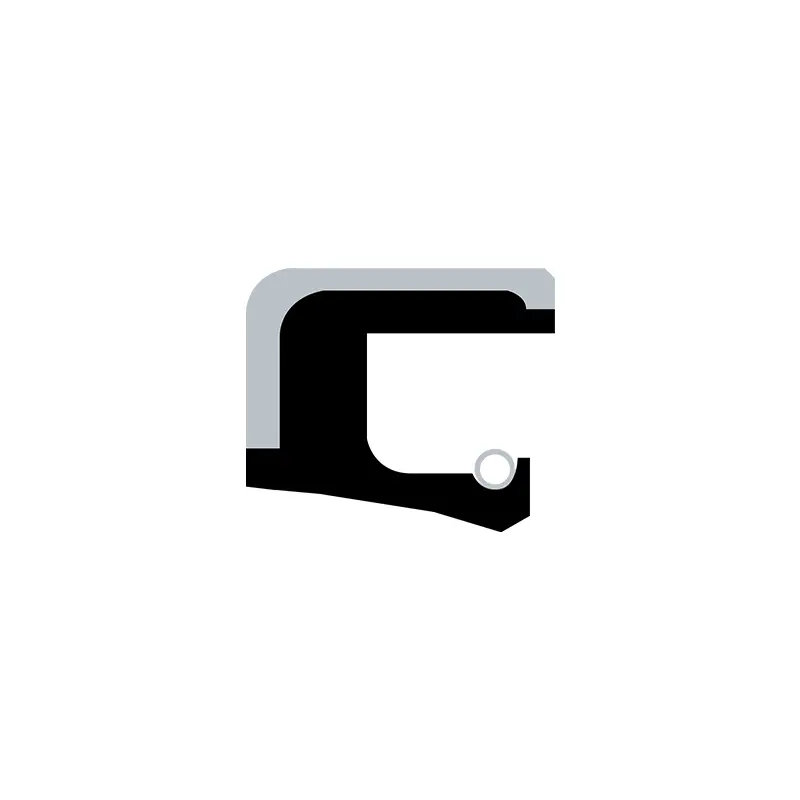

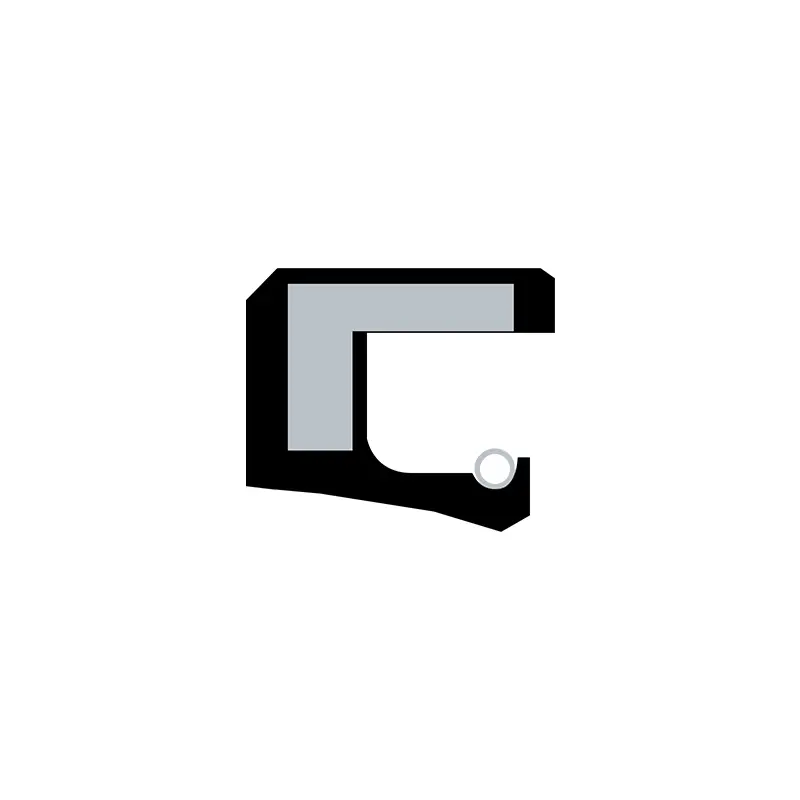

Sellos de aceite TC/SC/TB/SB:

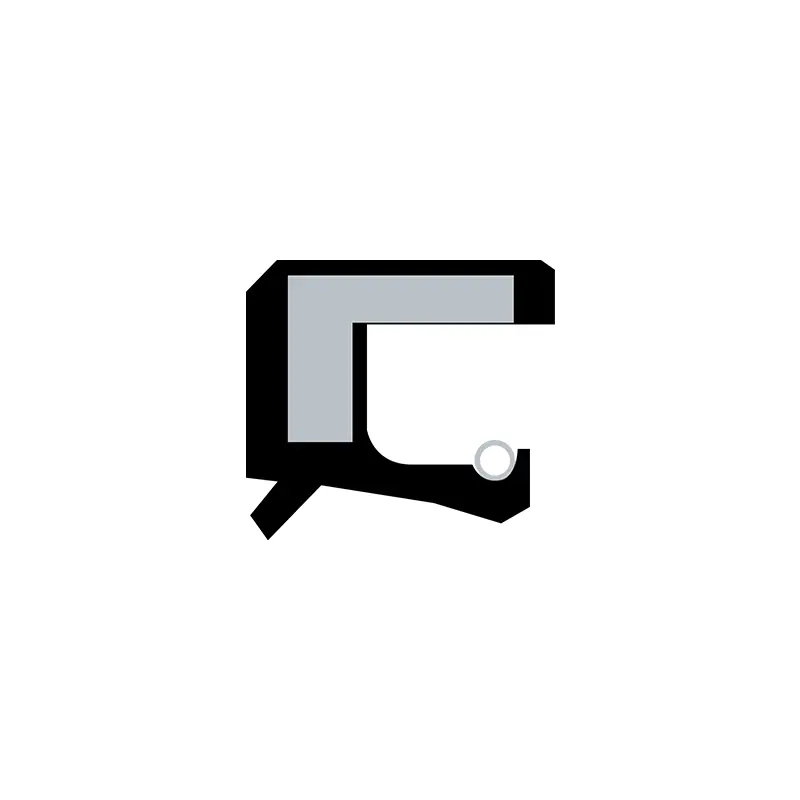

Forma transversal	Modelo	Solicitud	Presión	Temperatura	Velocidad	Medio	Material
	TC	Sellado, a prueba de polvo	0.03MPA	-30 ~+160	20m/s	Aceite lubricante, grasa	NBR/FKM+acero al carbono
	CAROLINA DEL SUR	Caza de focas
	tuberculosis	Sellado, a prueba de polvo		-30 ~+100	25m/s	Agua, aceite, grasa	NBR+acero al carbono
	SB	Caza de focas
