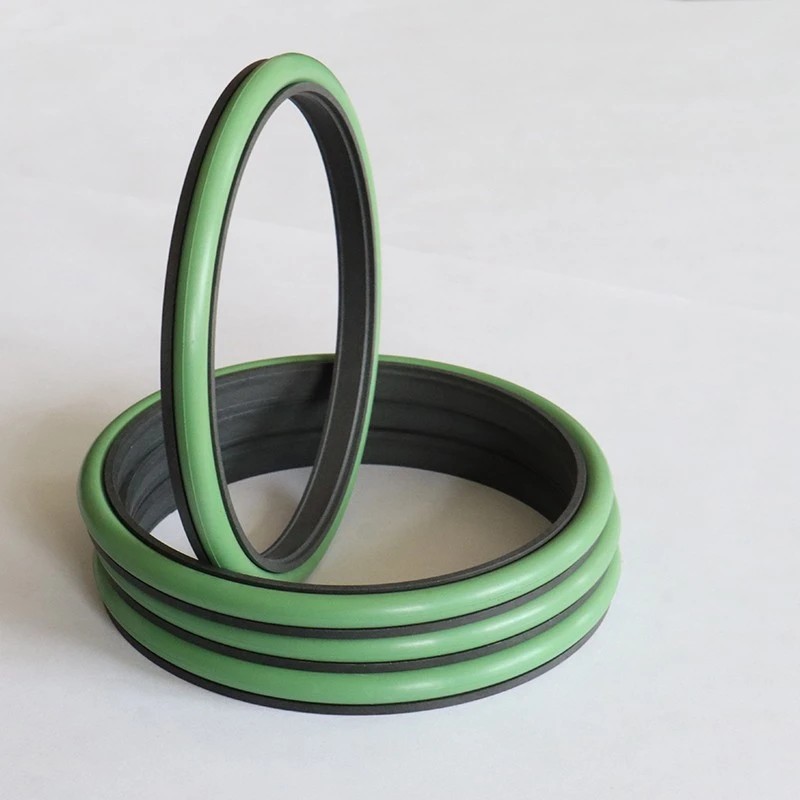

Nuestra serie de sellos rotativos de alta presión cubre una variedad de productos de alto rendimiento, incluidos RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS y RC2057, que están diseñados para el movimiento recíproco y de movimiento rotativo en entornos de presión neumáticos, neumáticos y de agua.

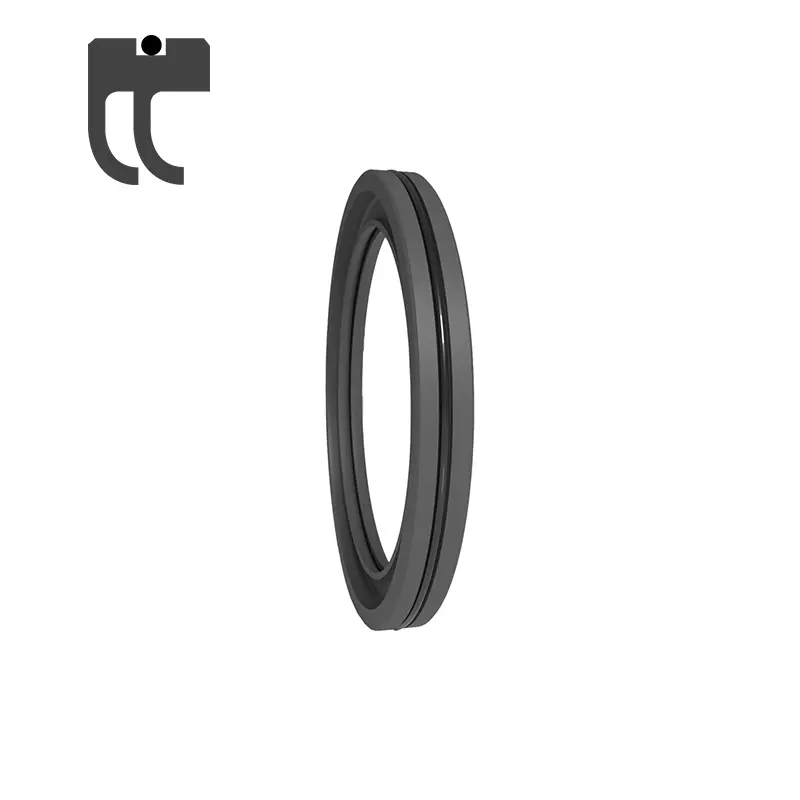

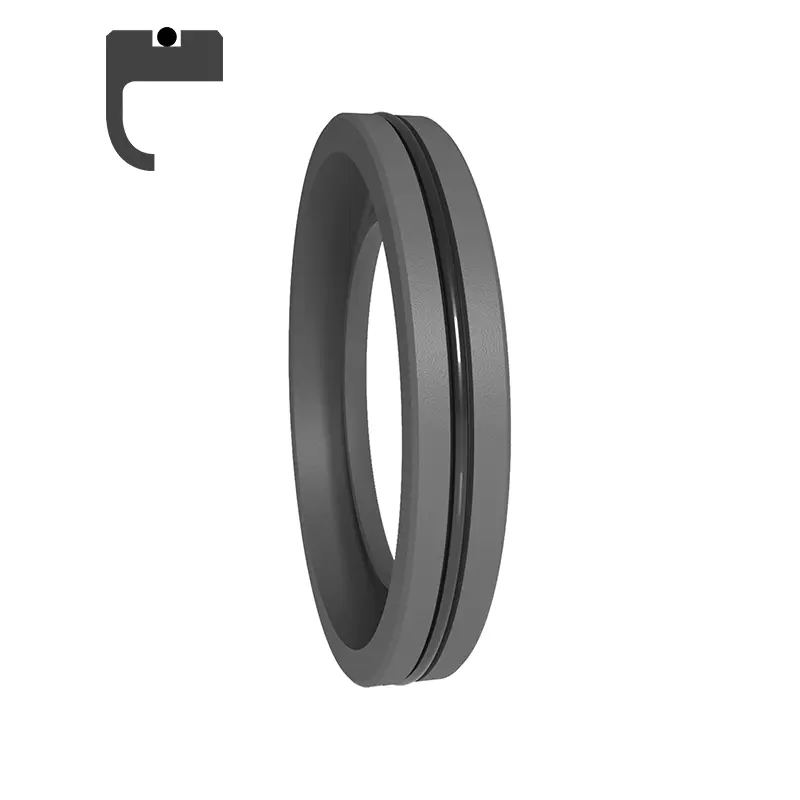

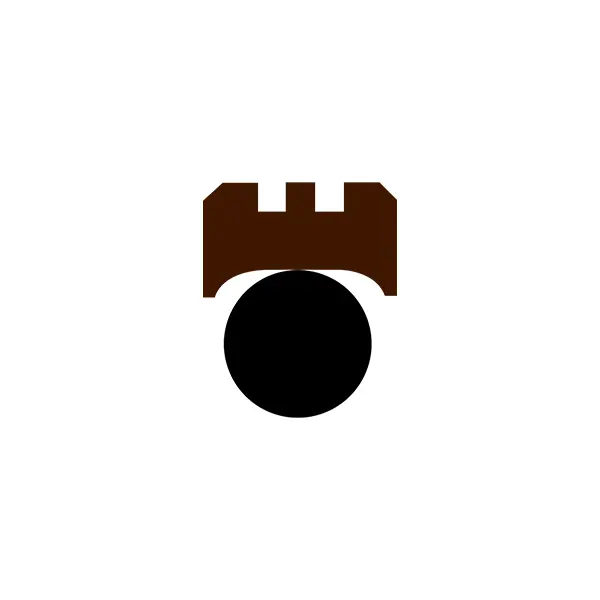

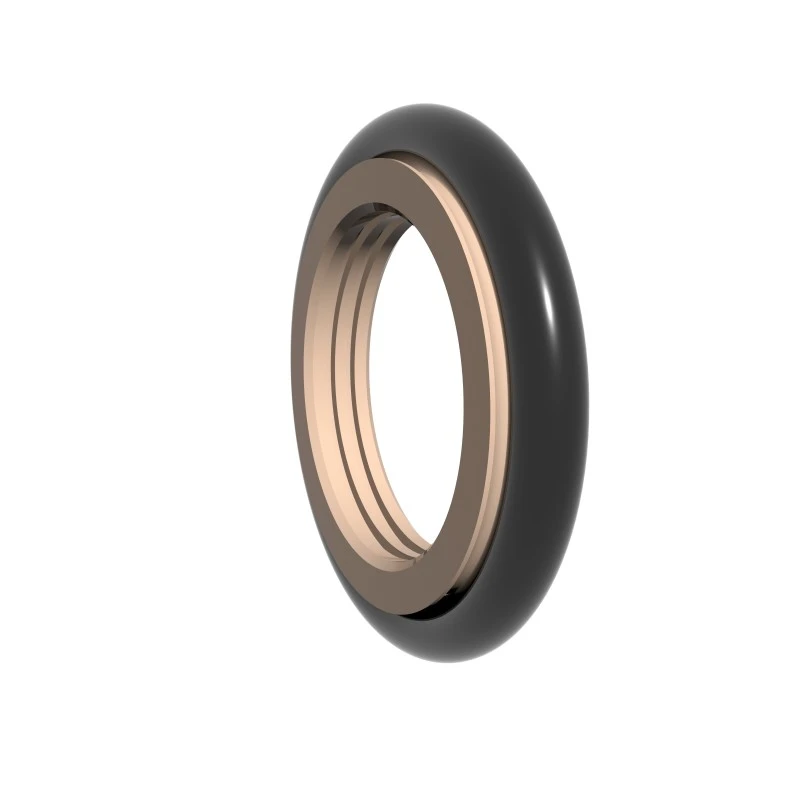

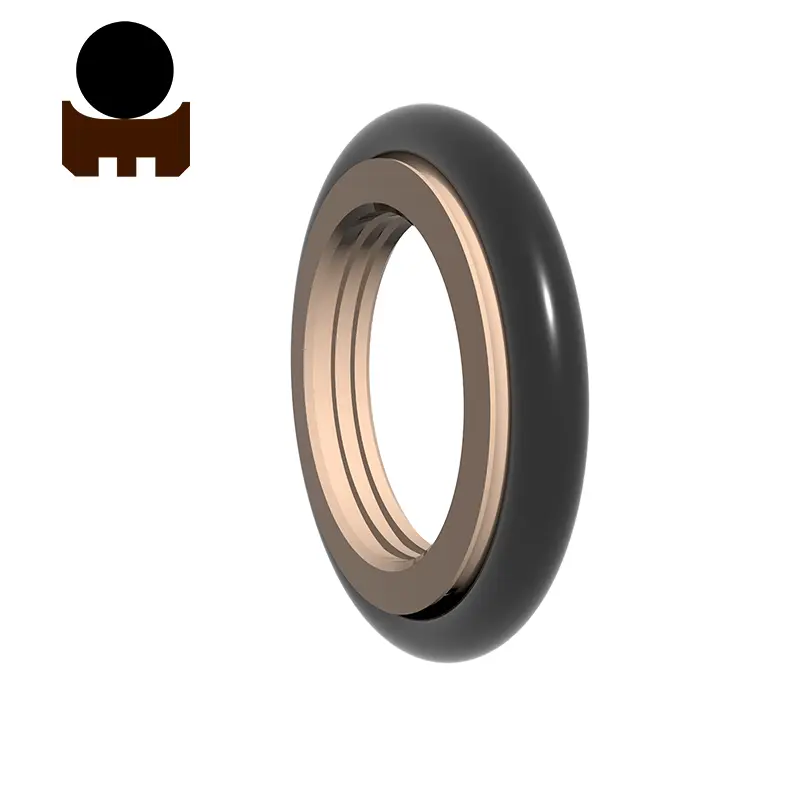

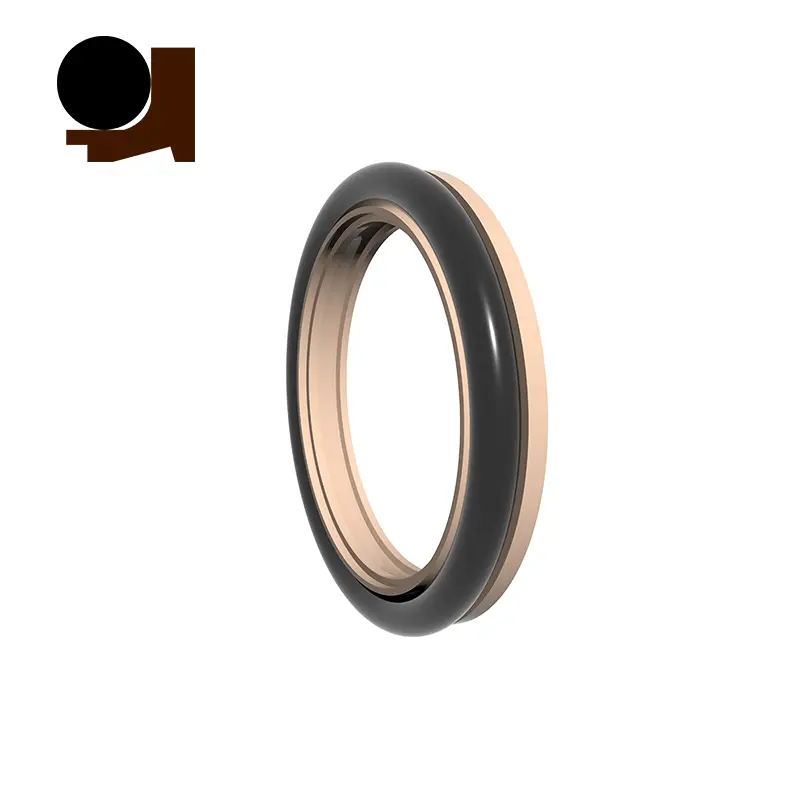

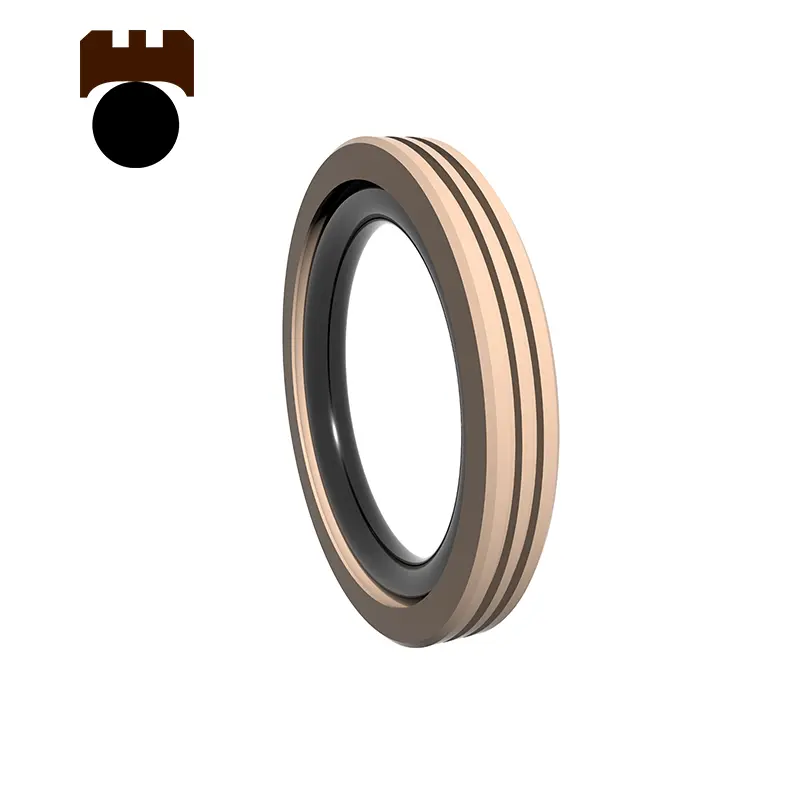

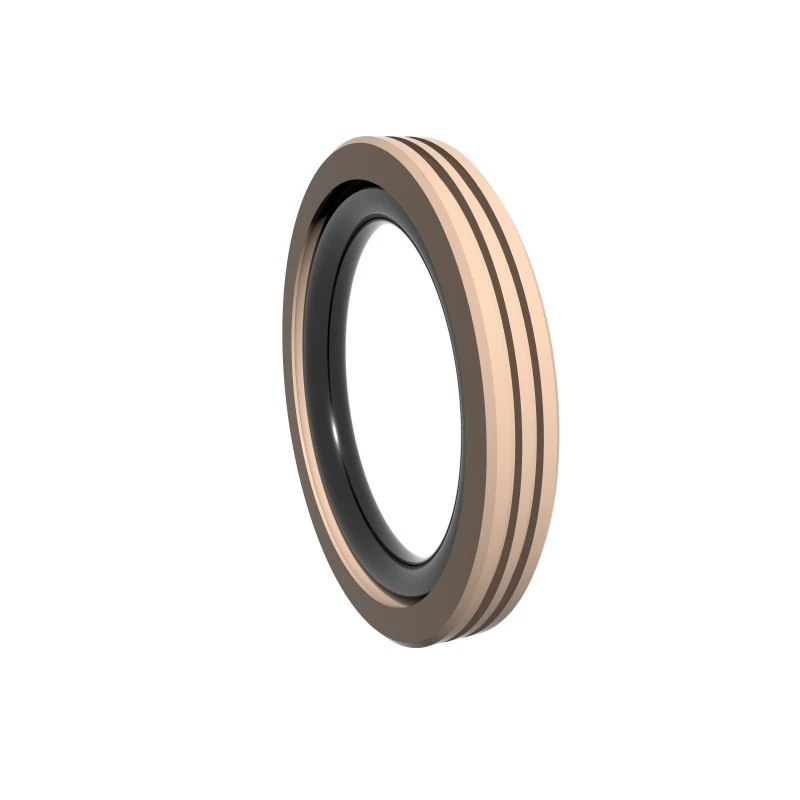

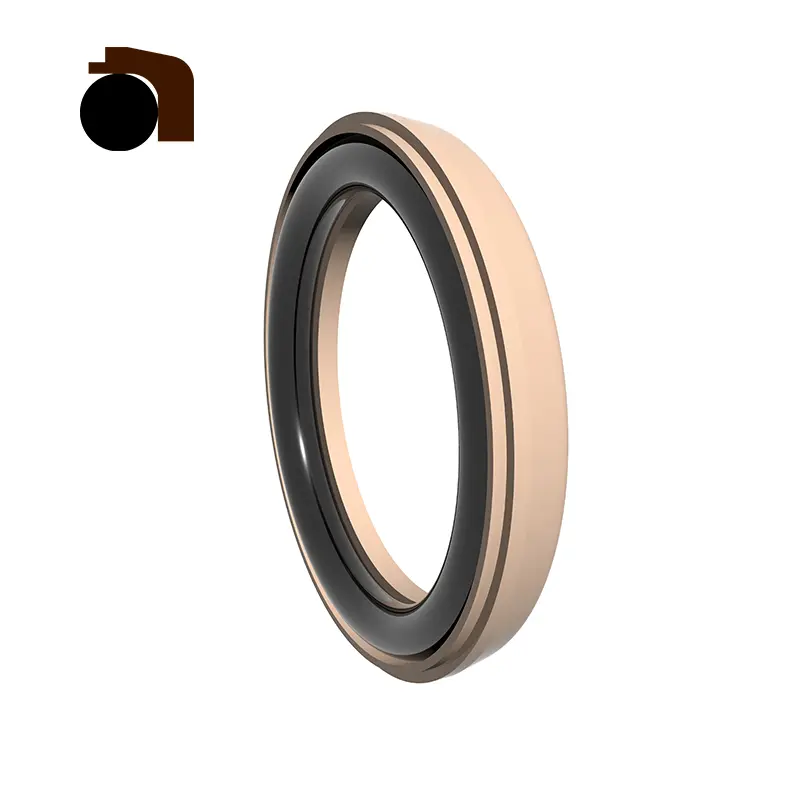

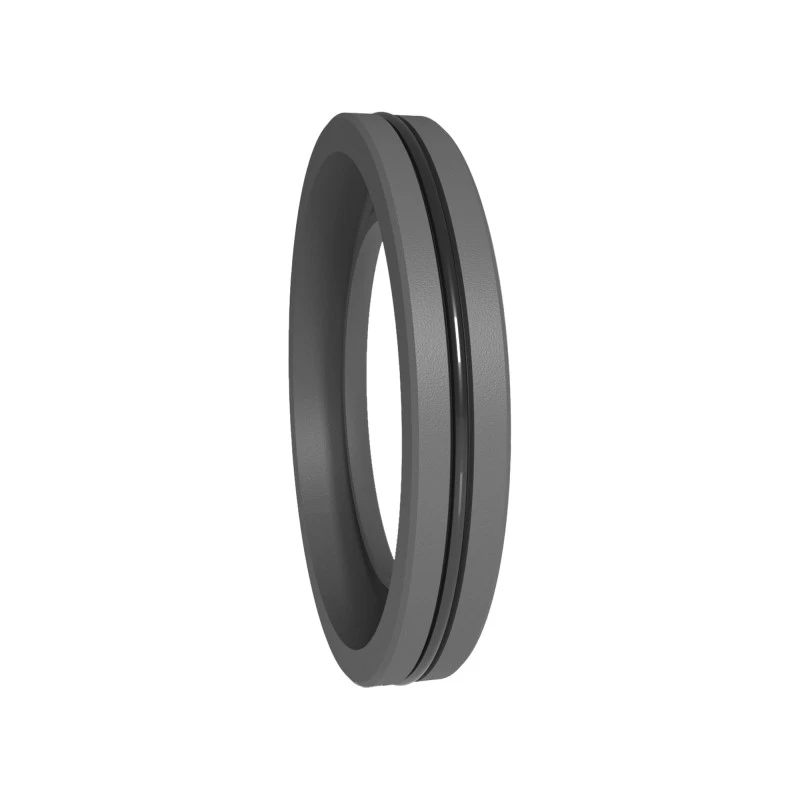

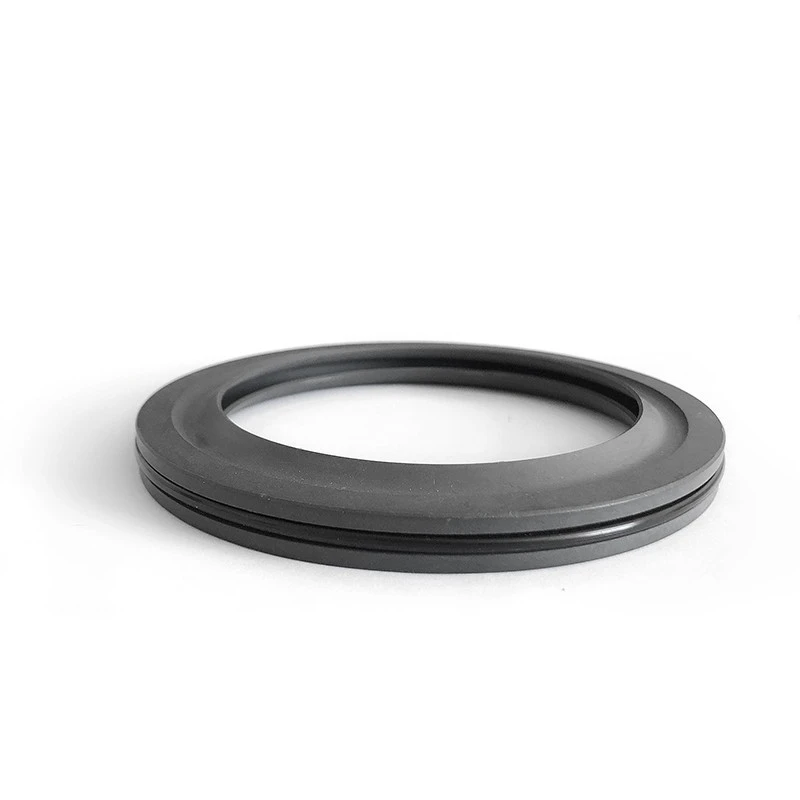

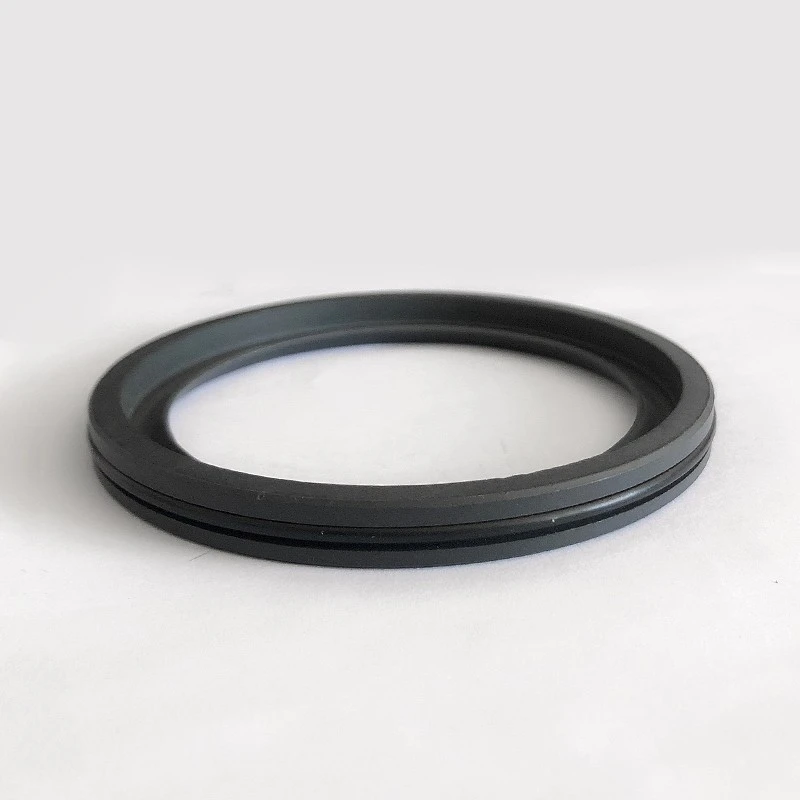

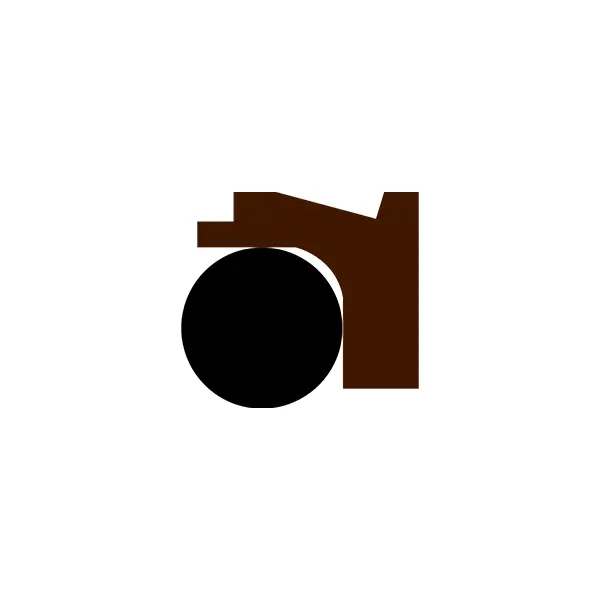

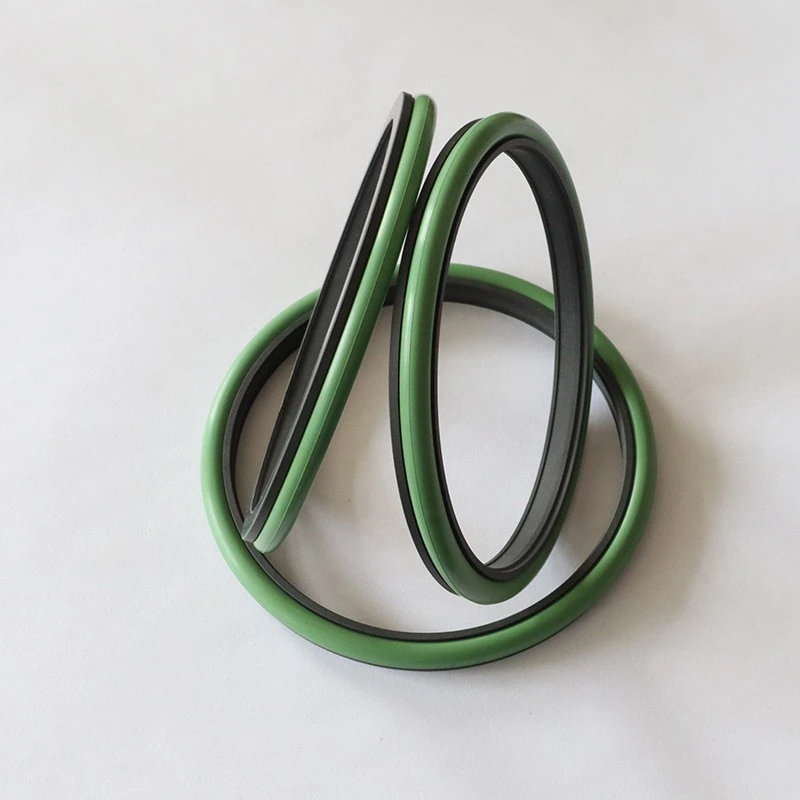

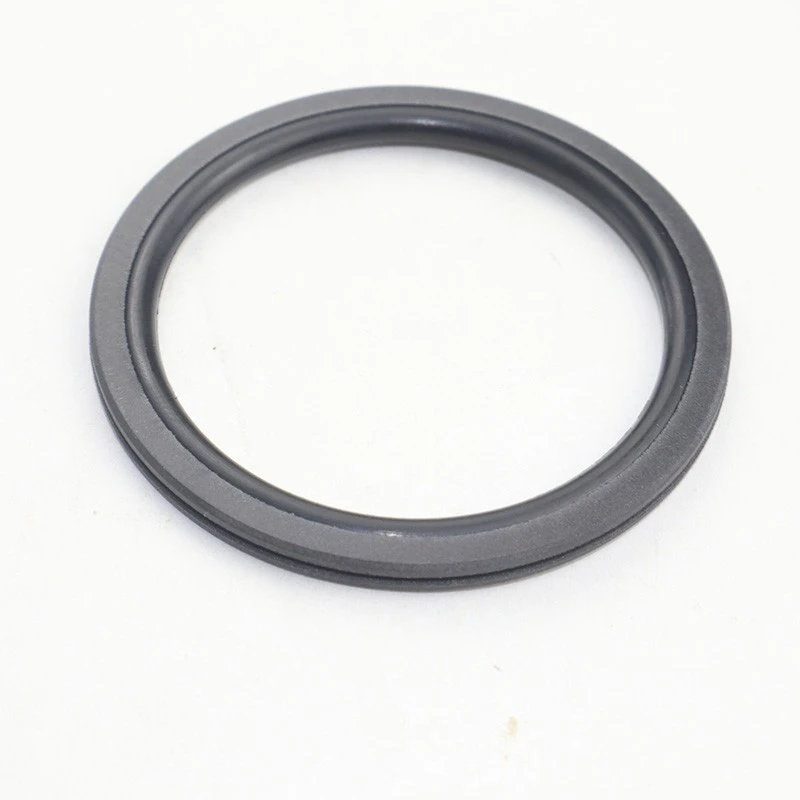

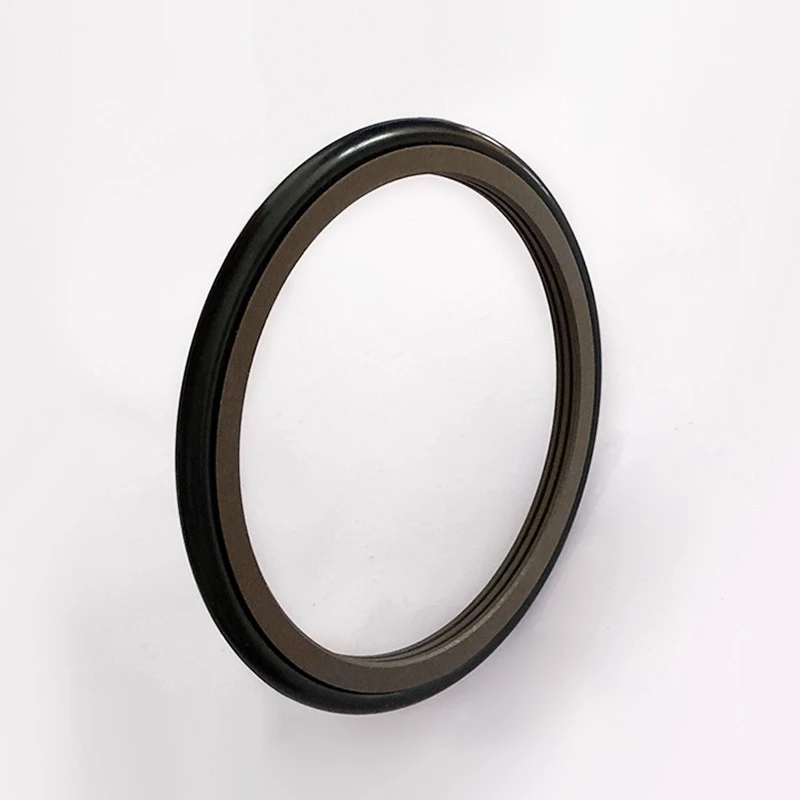

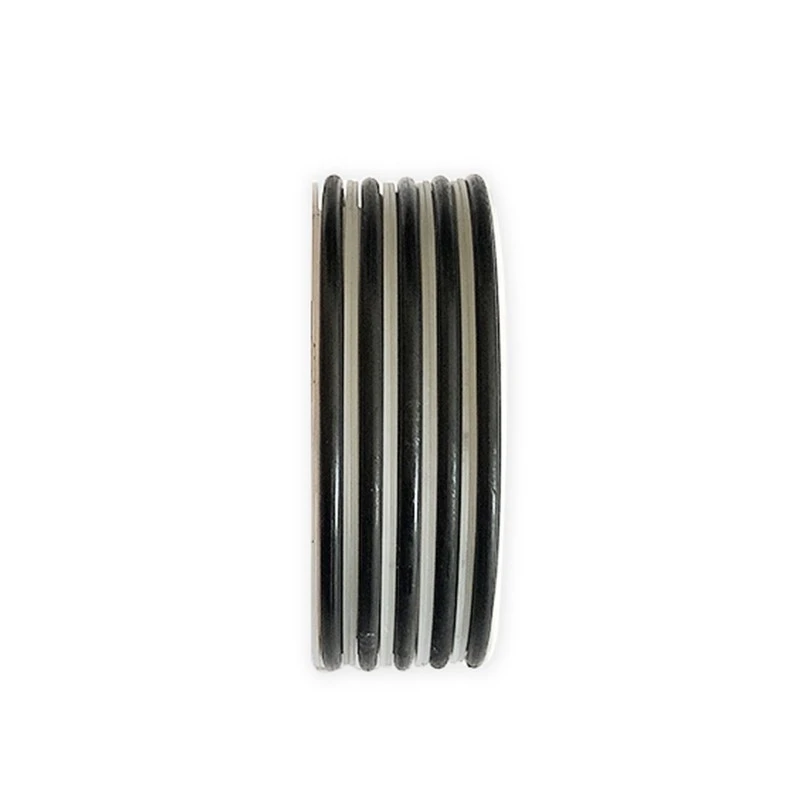

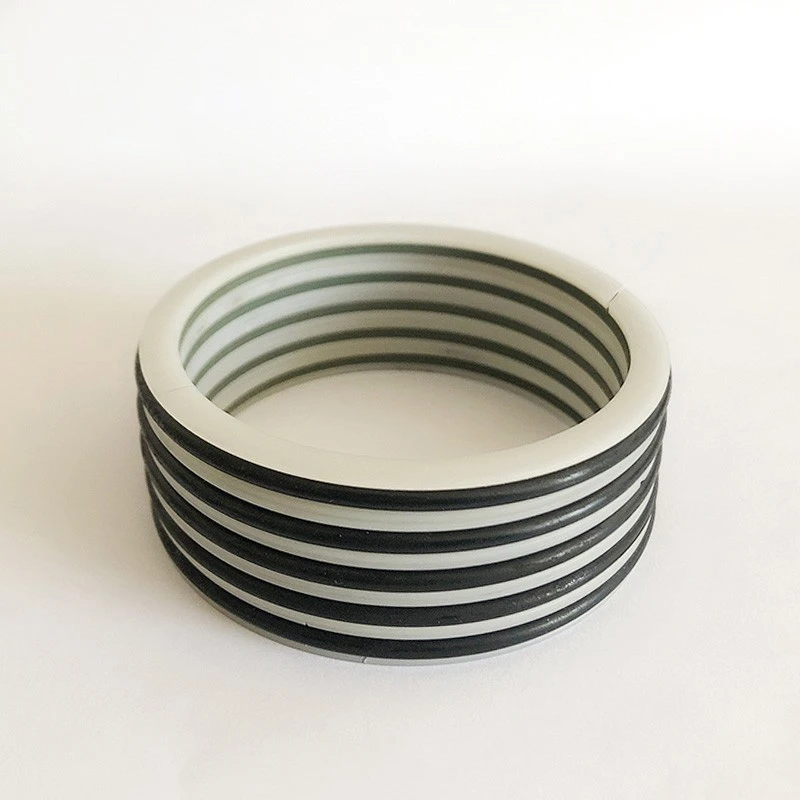

La serie RC2051 utiliza una combinación de anillos de sello dentados PTFE rellenos y juntas tóricas para sellado unidireccional. Tiene baja fricción y altas características de sellado y se divide en tipo estándar (RC2051-B) y tipo de alta velocidad (RC2051-G).

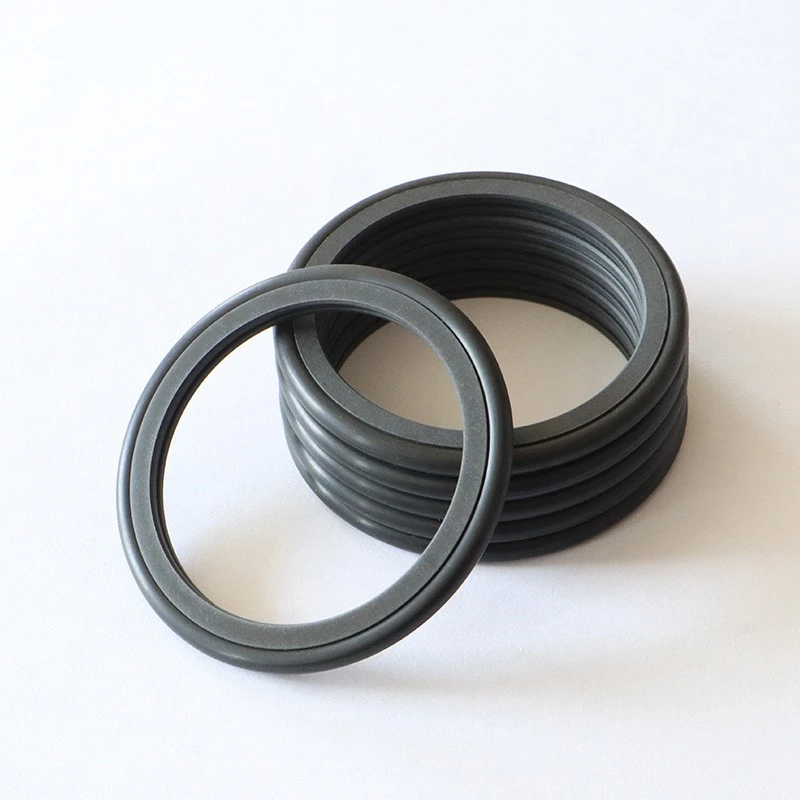

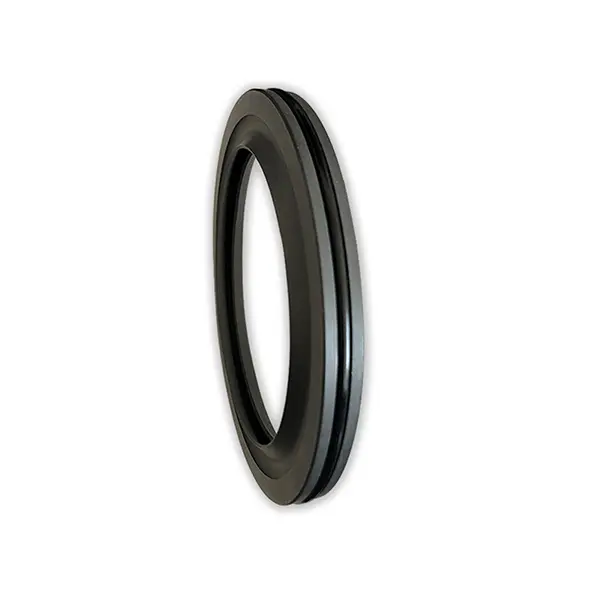

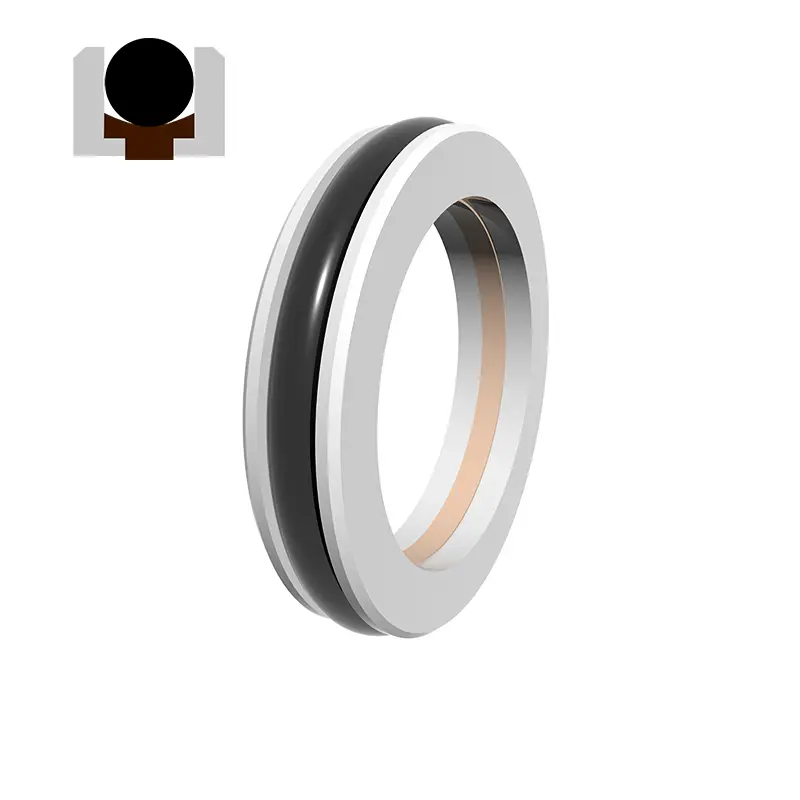

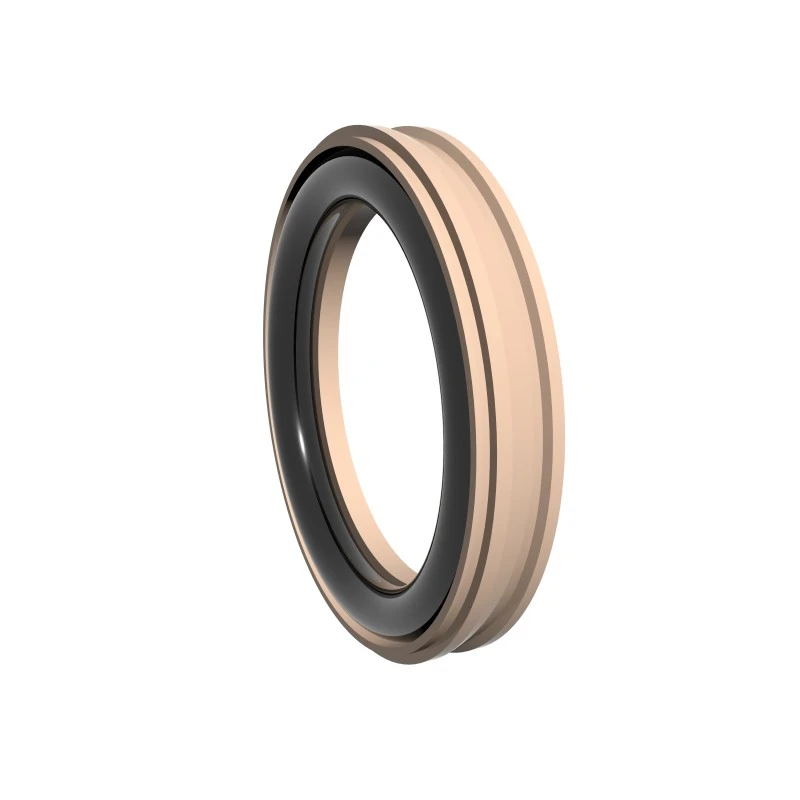

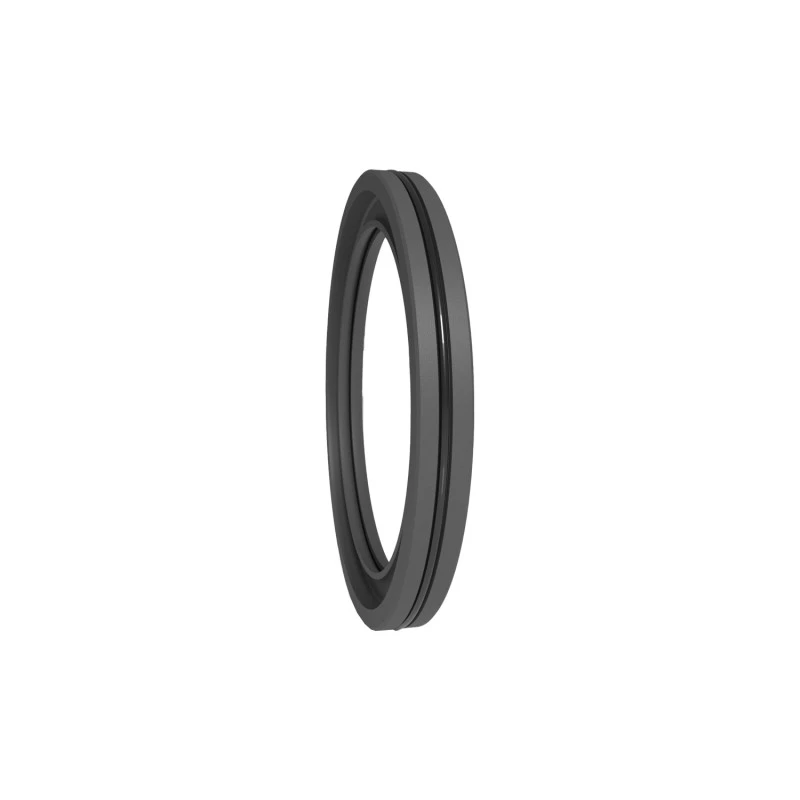

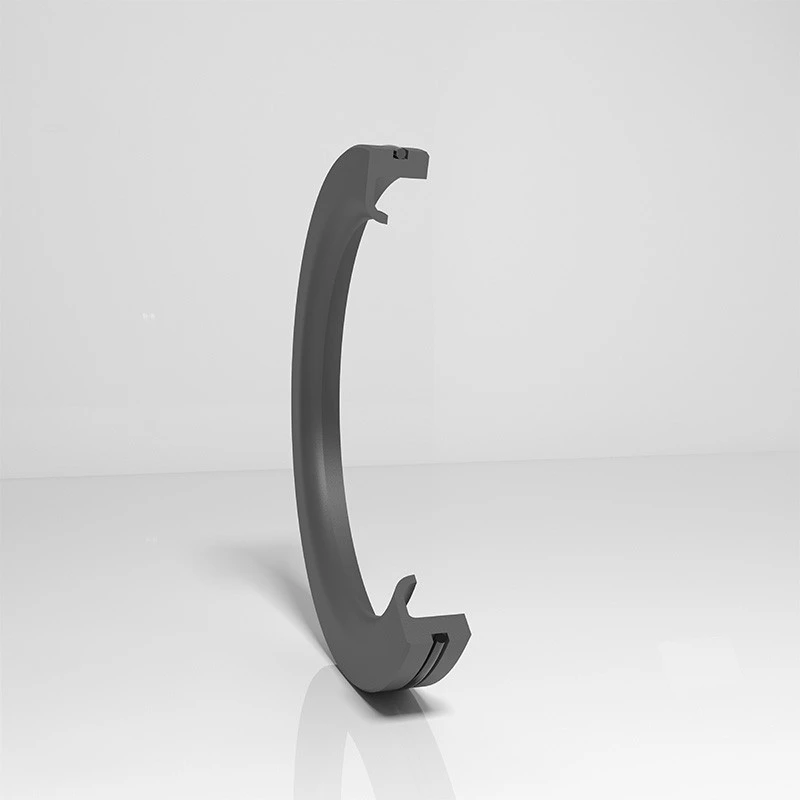

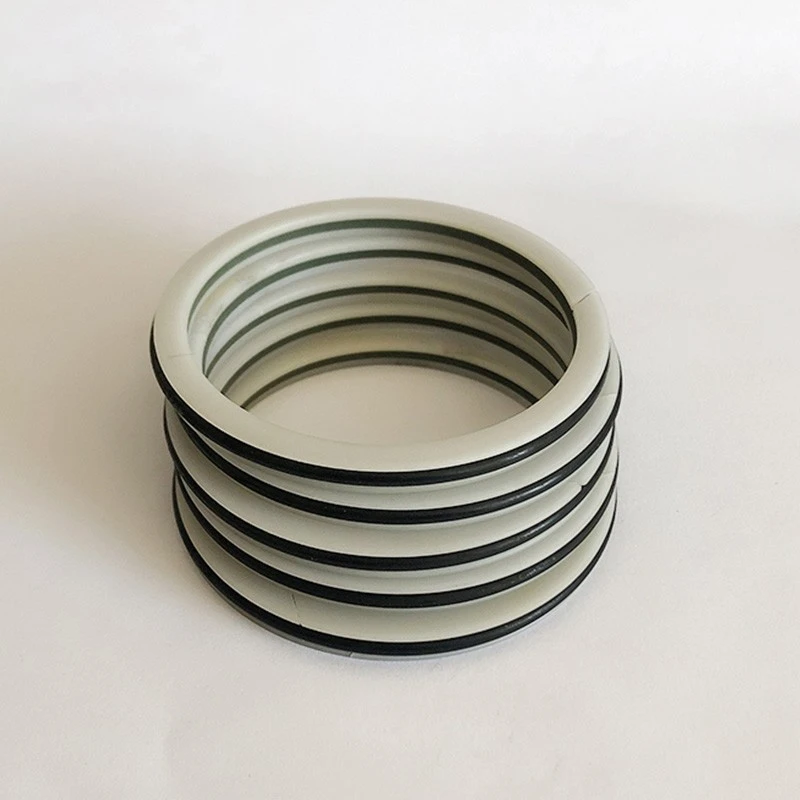

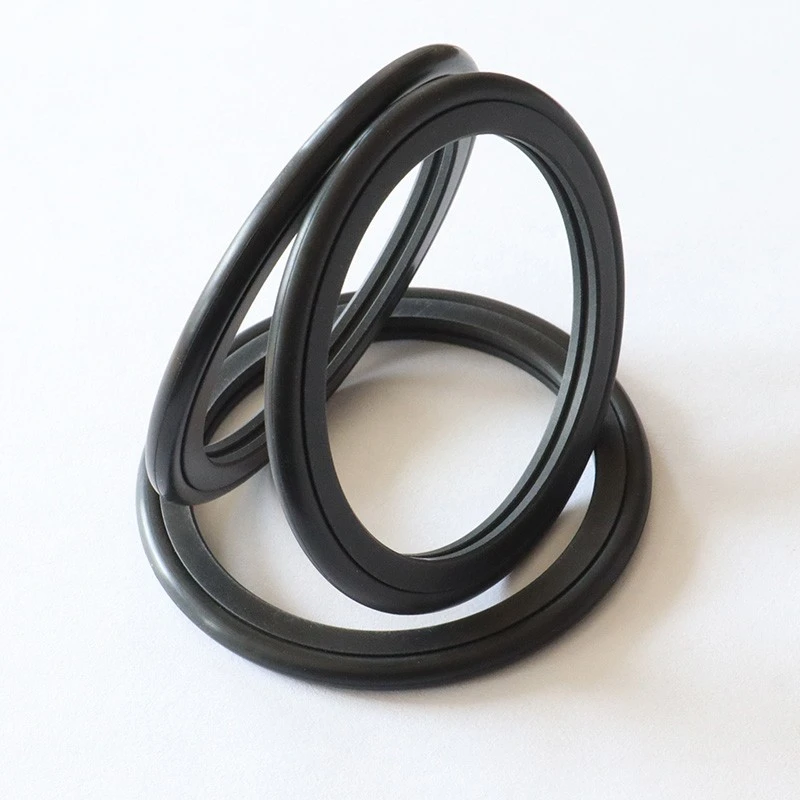

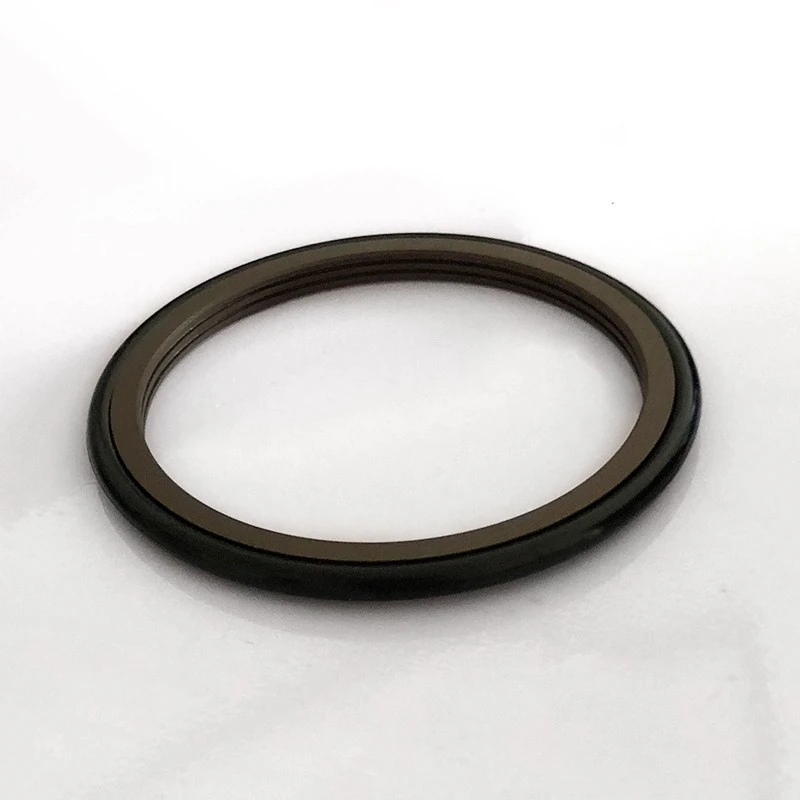

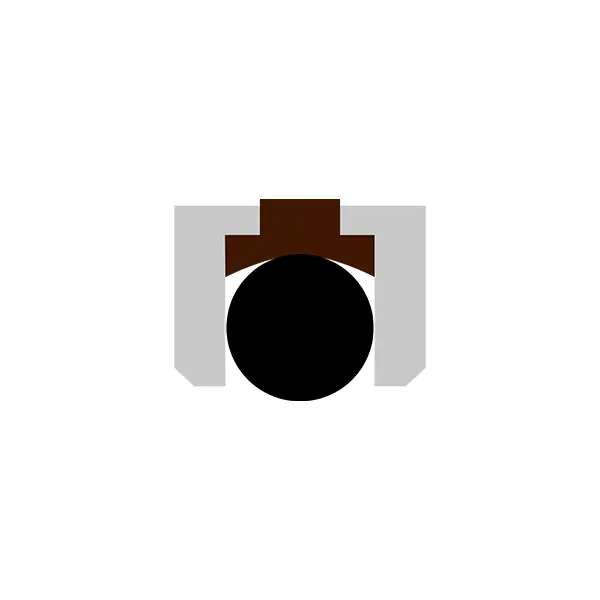

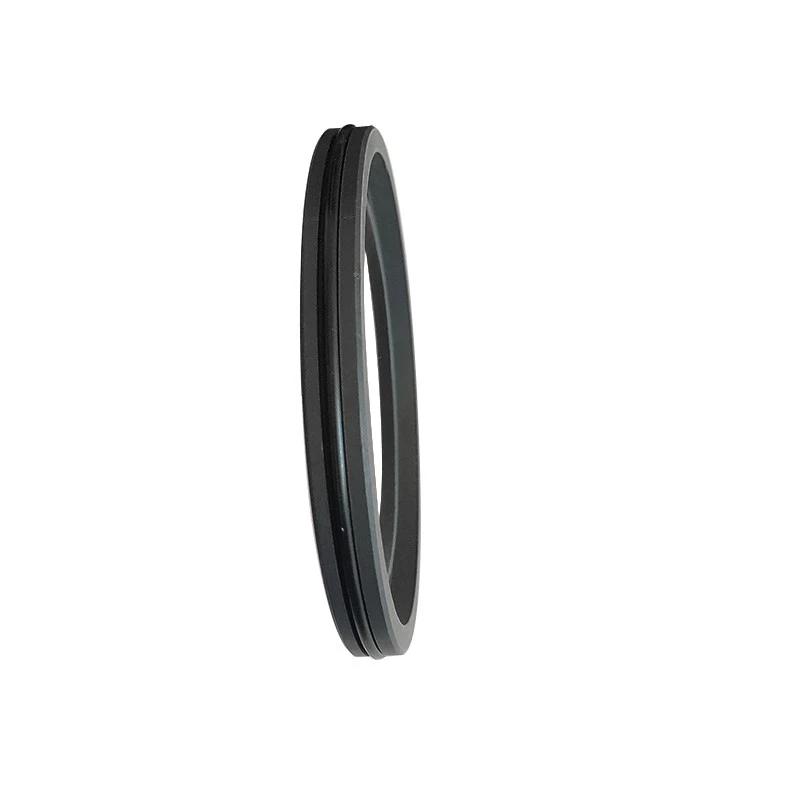

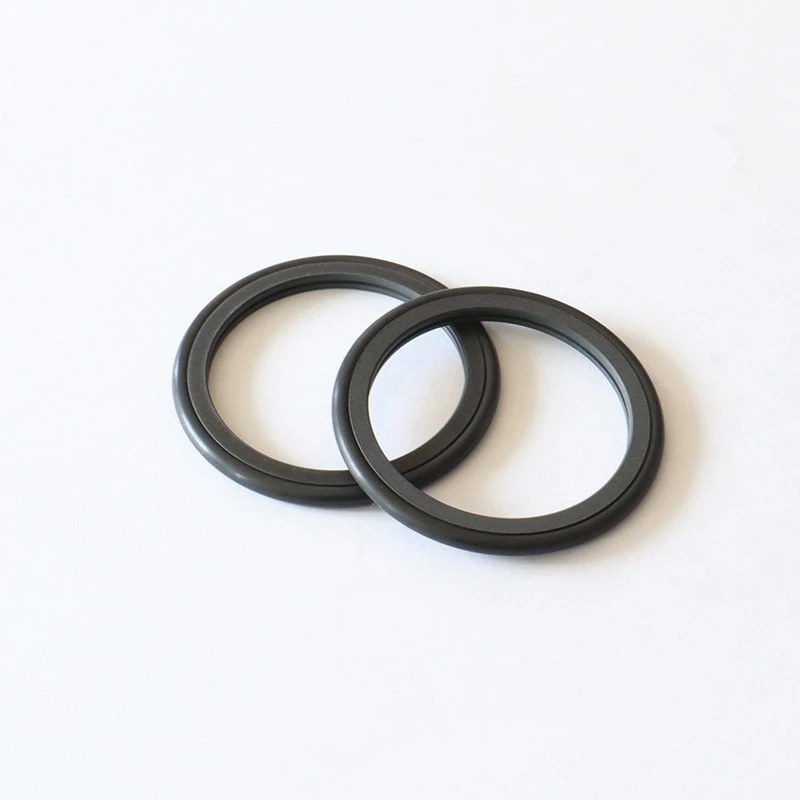

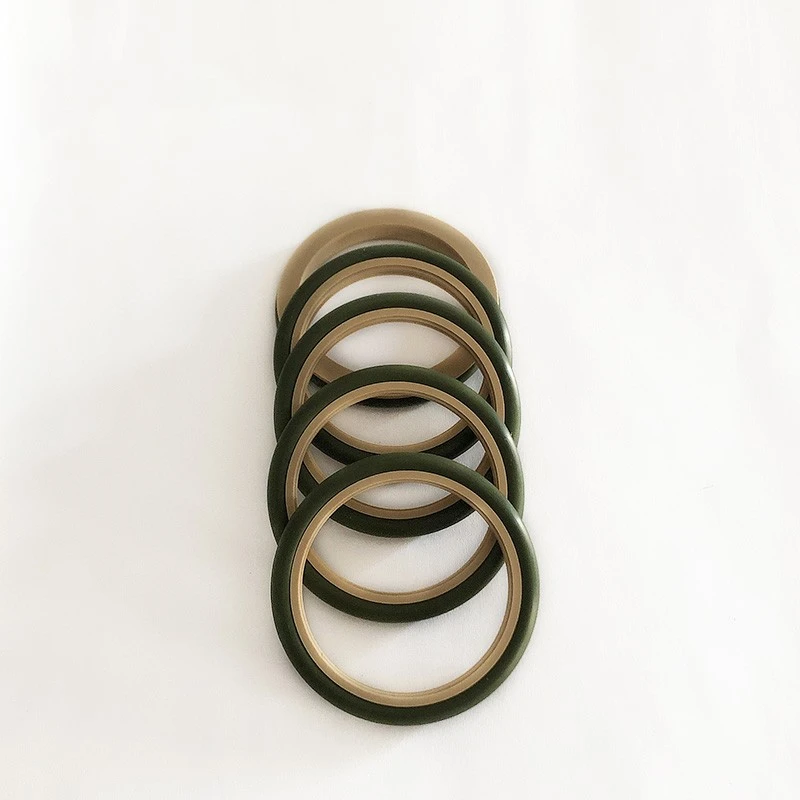

La serie RC2052 y RC2054 están equipadas con anillos de sello cuadrados con ritmos de almacenamiento de aceite, que son adecuados para el sellado bidireccional rotativo hidráulico. La estructura es compacta y admite el entorno de presión del agua.

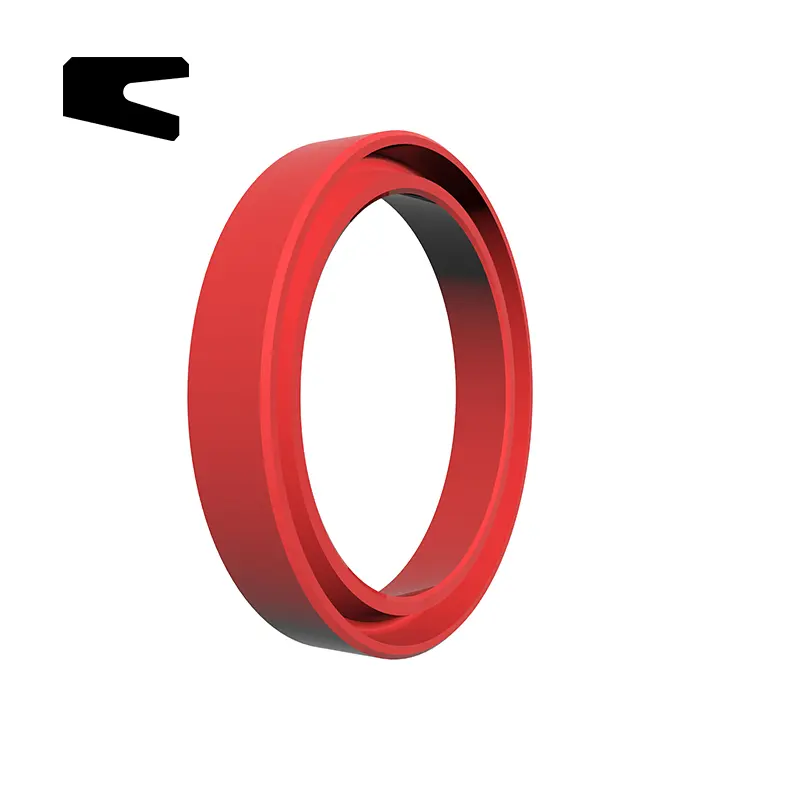

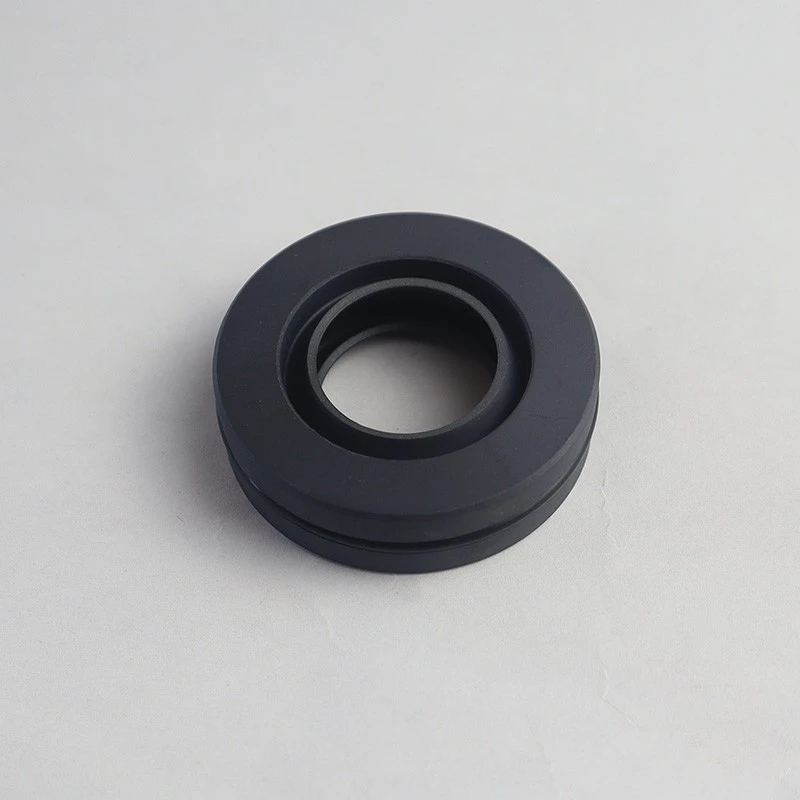

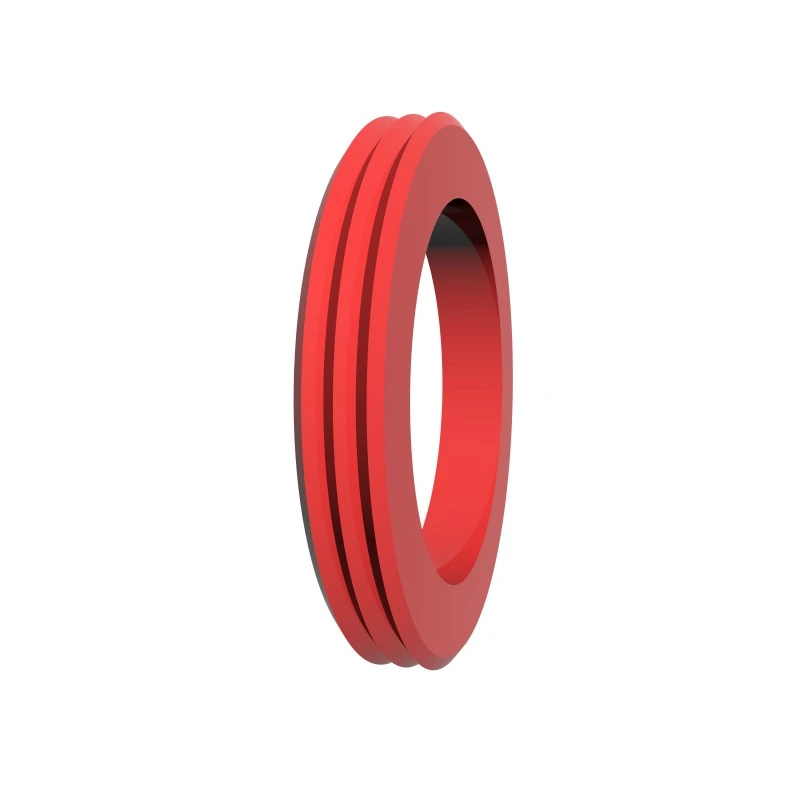

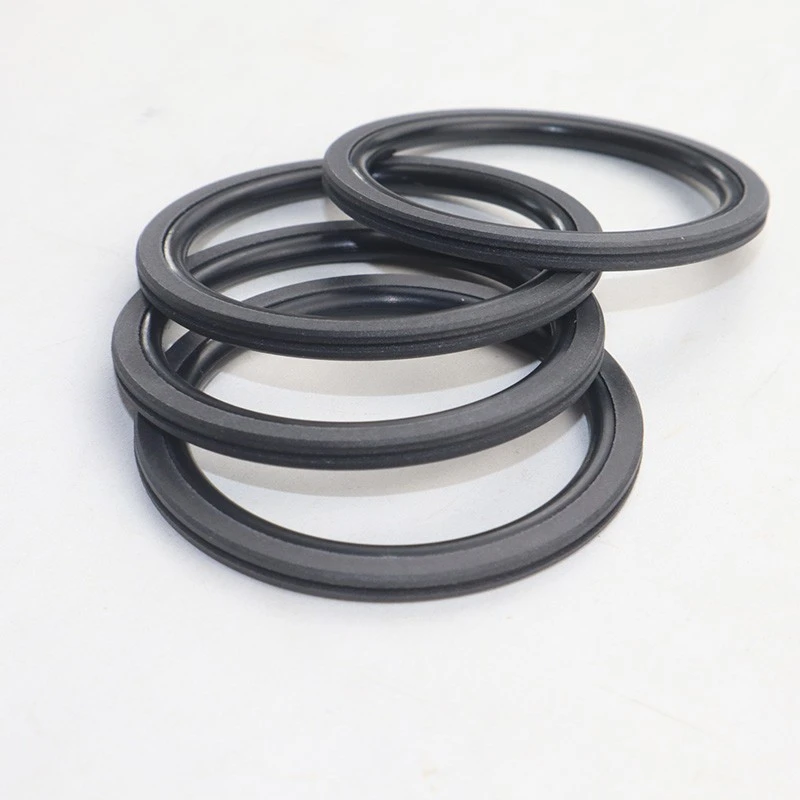

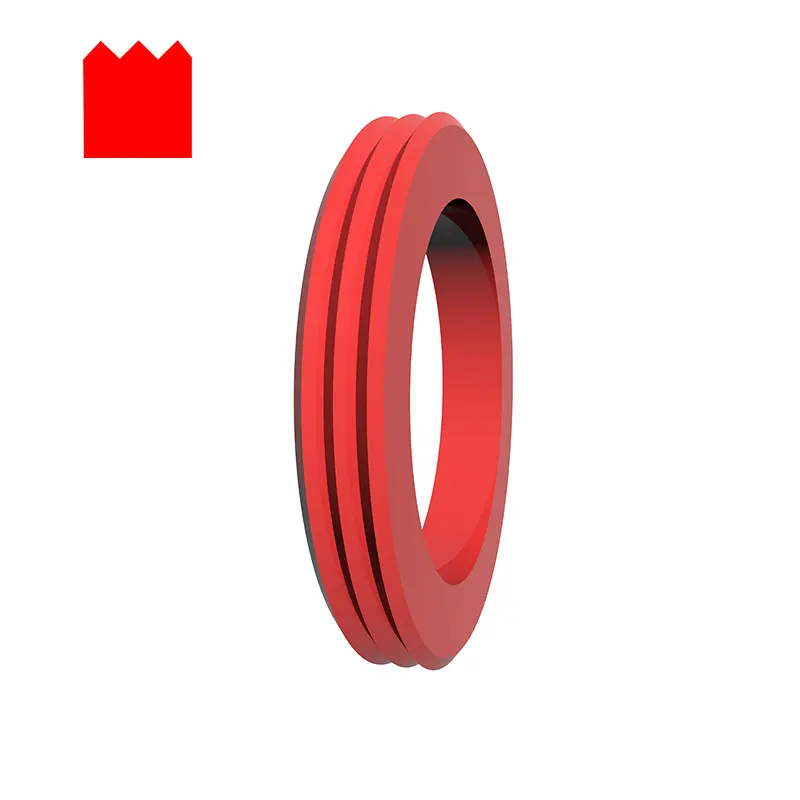

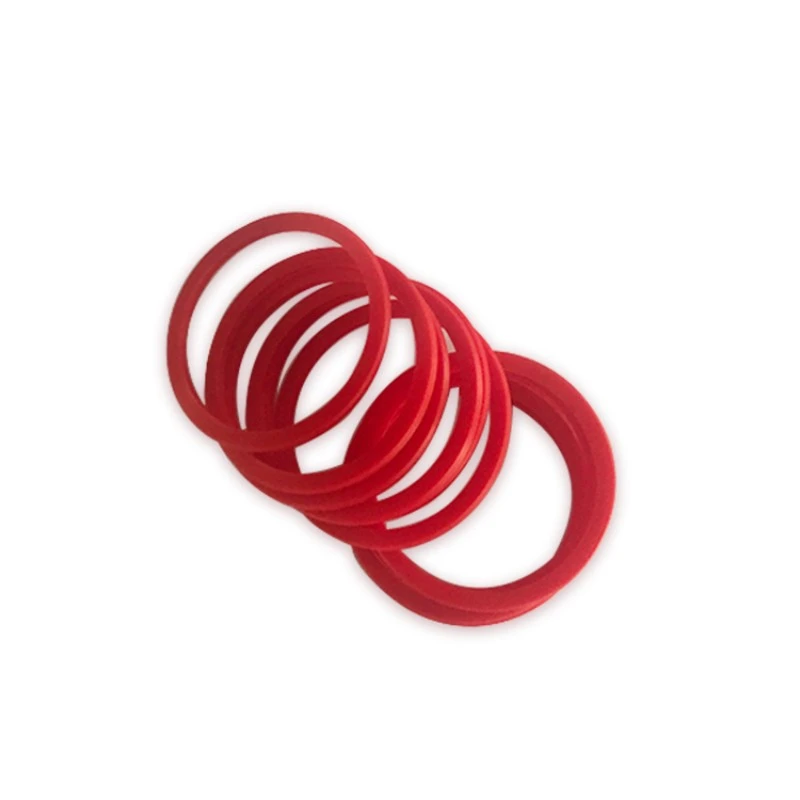

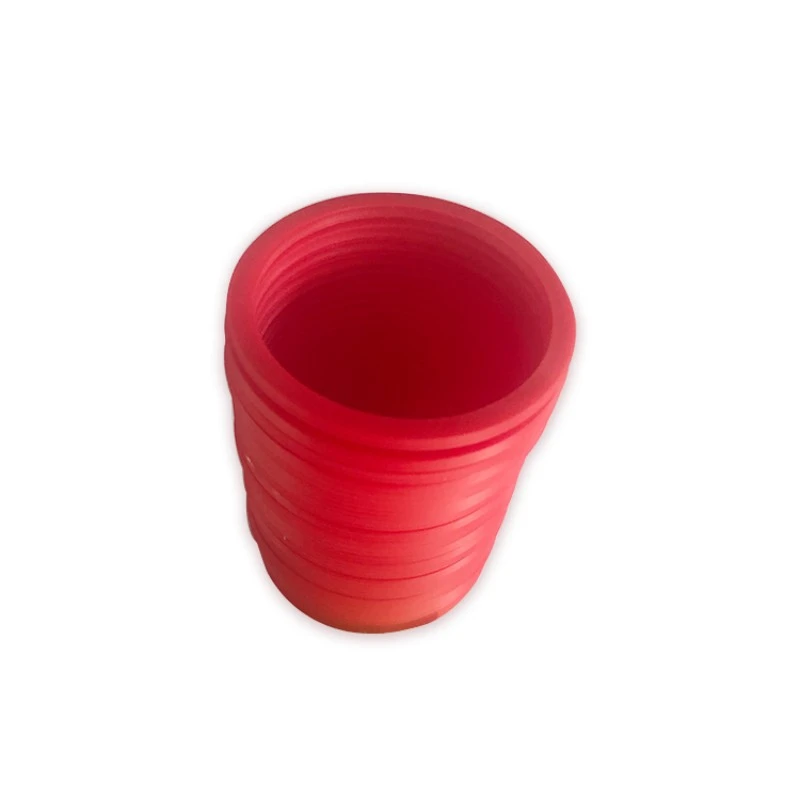

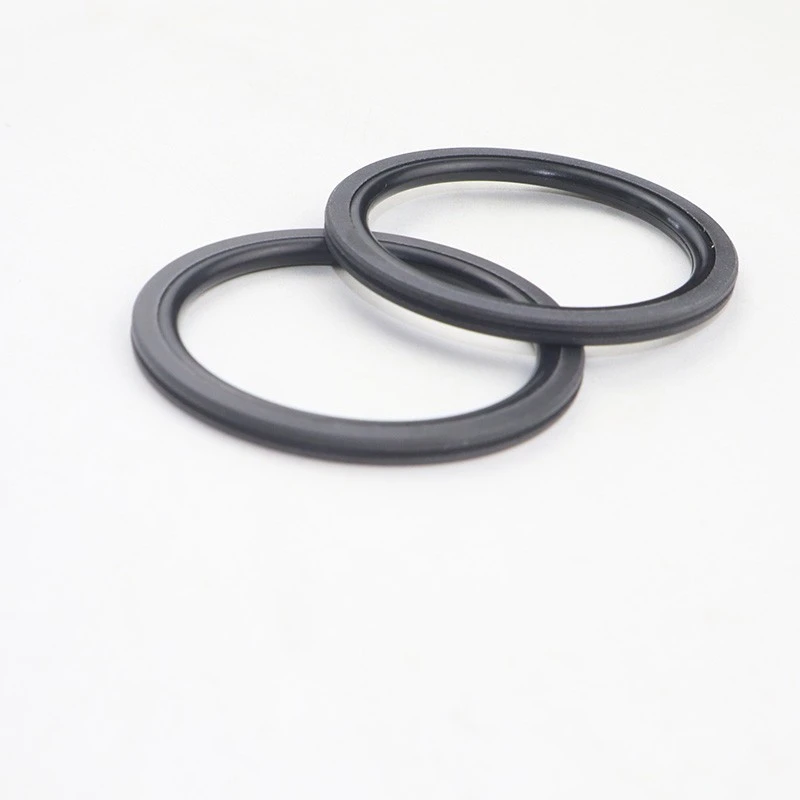

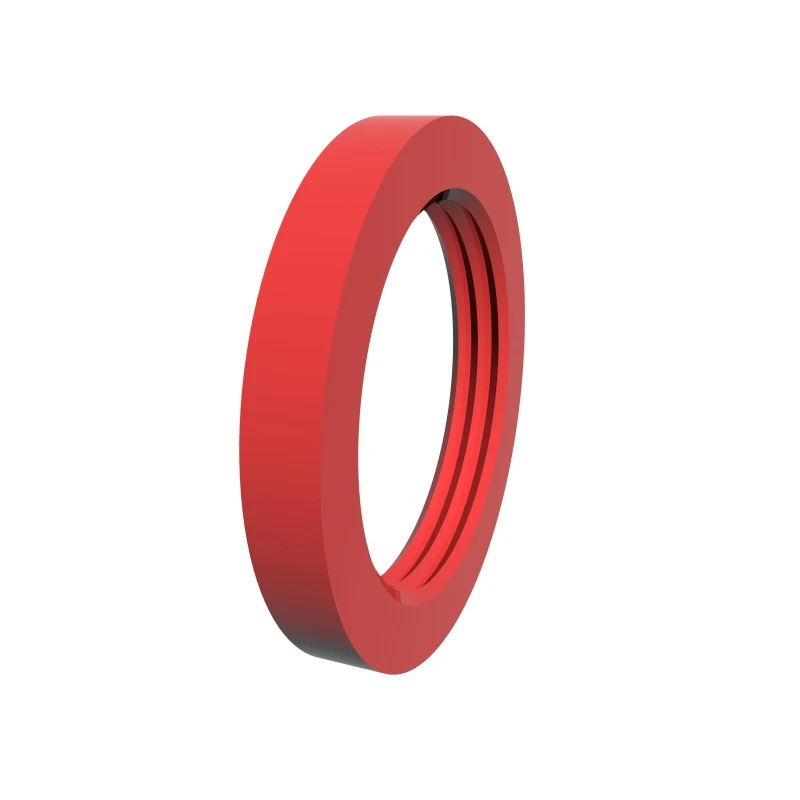

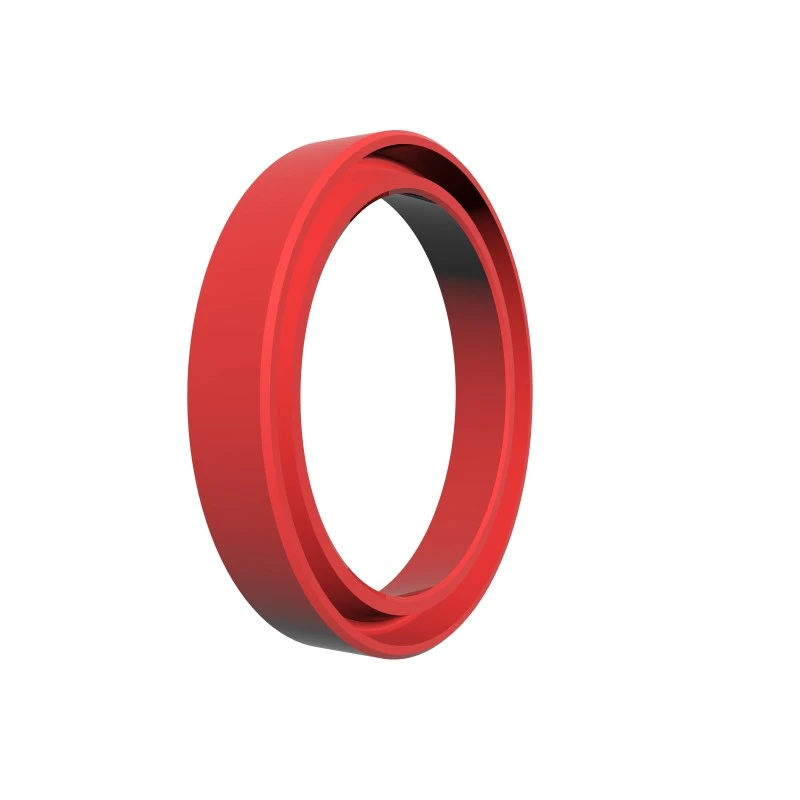

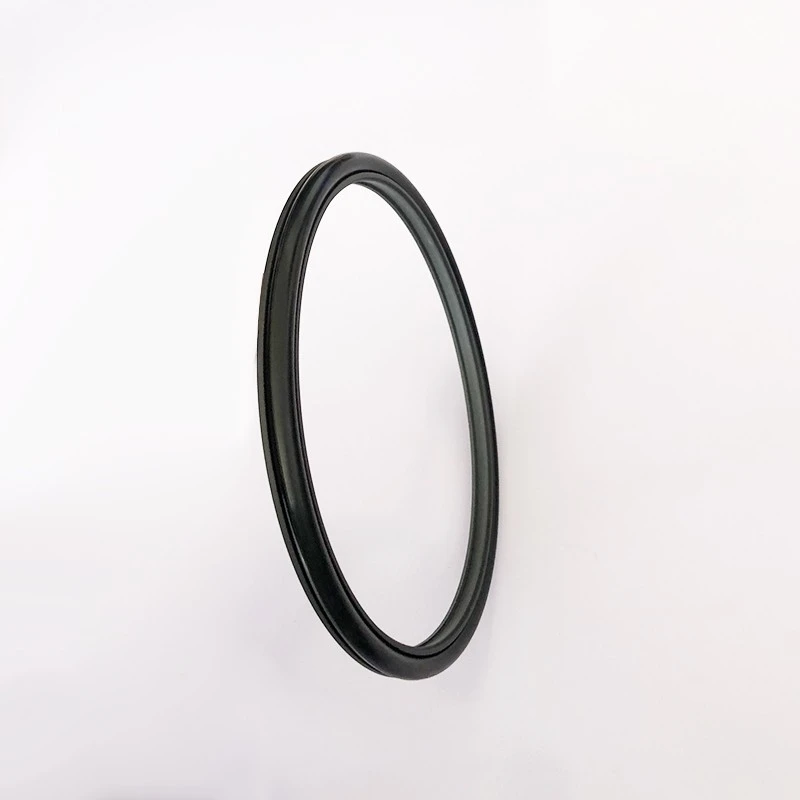

Las series RCX17 y RCX18 están hechas de materiales PU de alto rendimiento, con diseño de sección transversal dentada para una fácil instalación. Son adecuados para el eje giratorio y el sellado del orificio rotativo, y el diseño del surco es intercambiable.

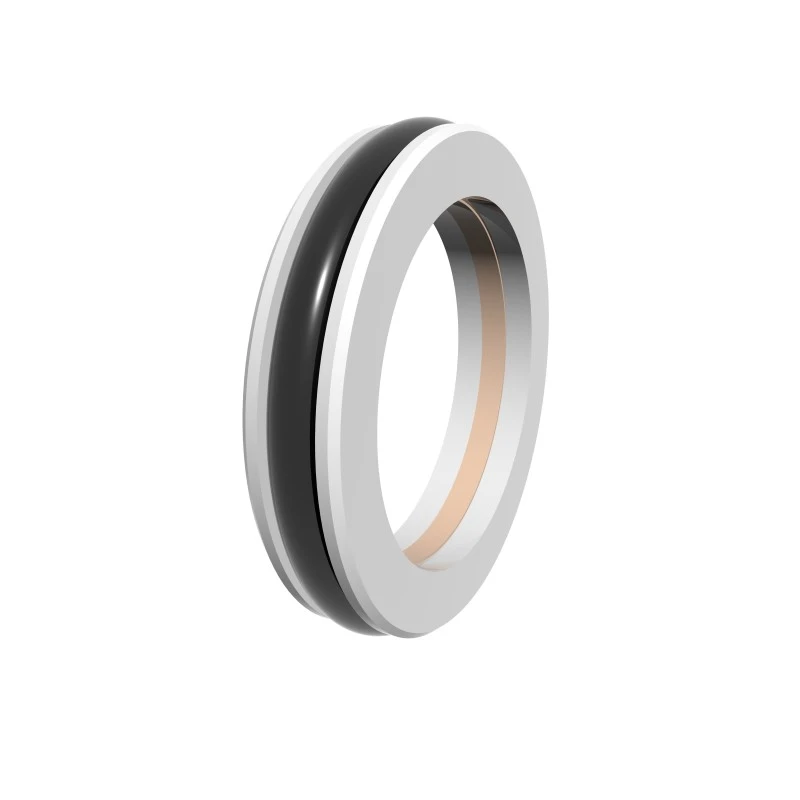

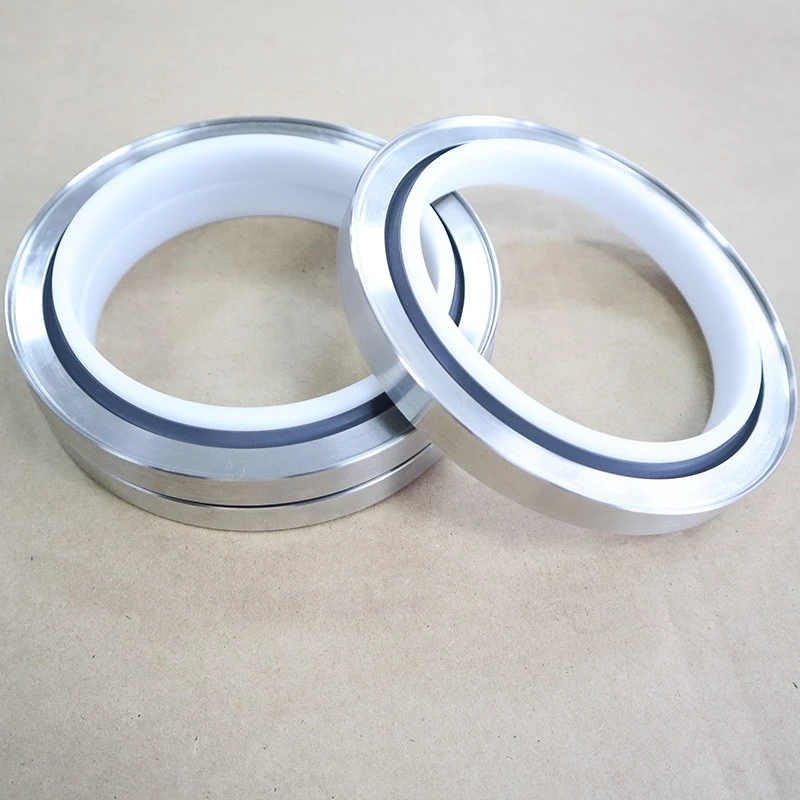

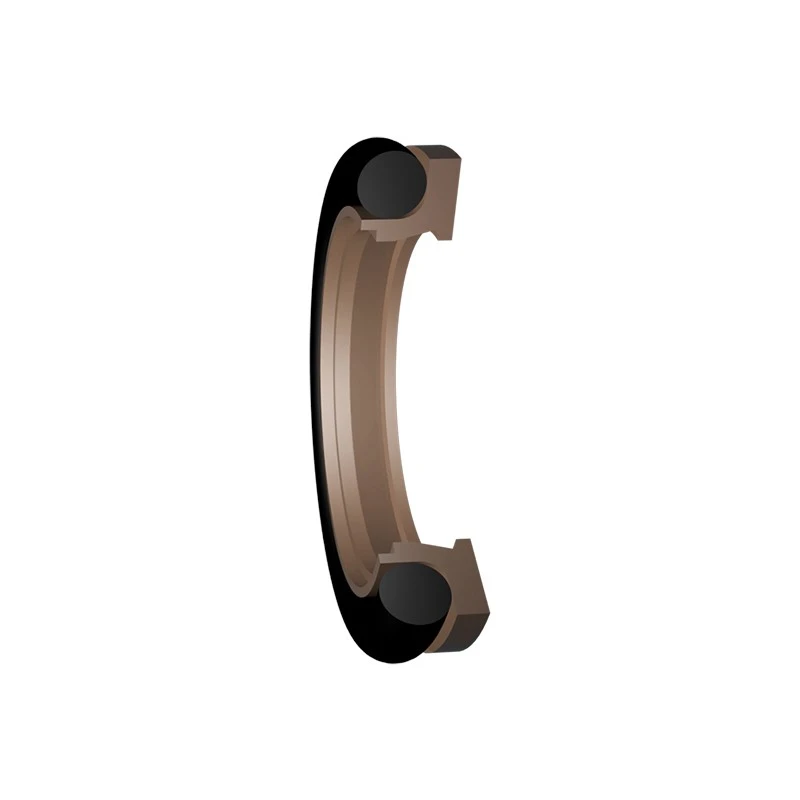

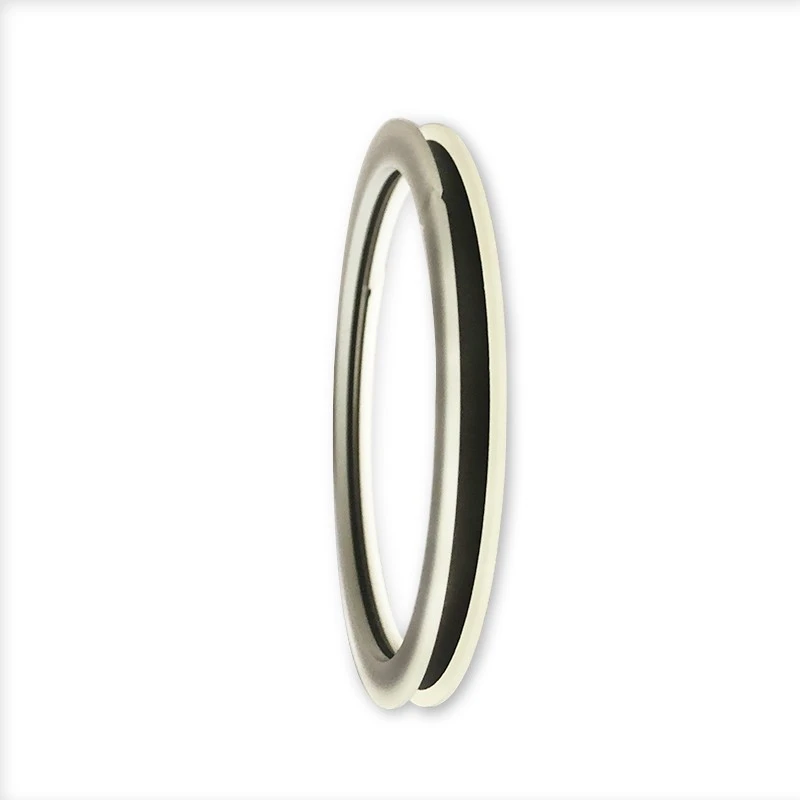

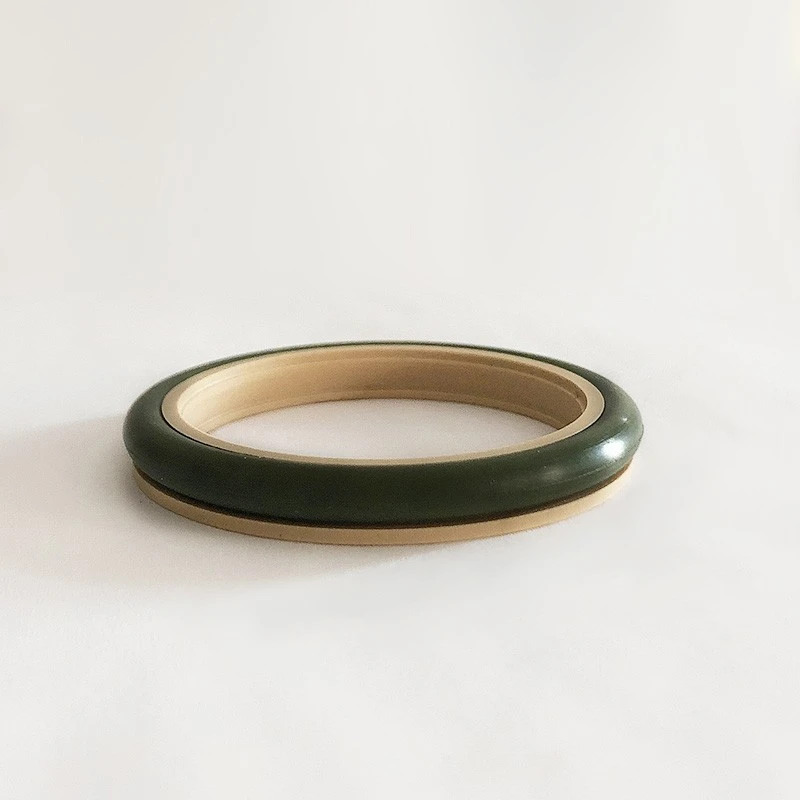

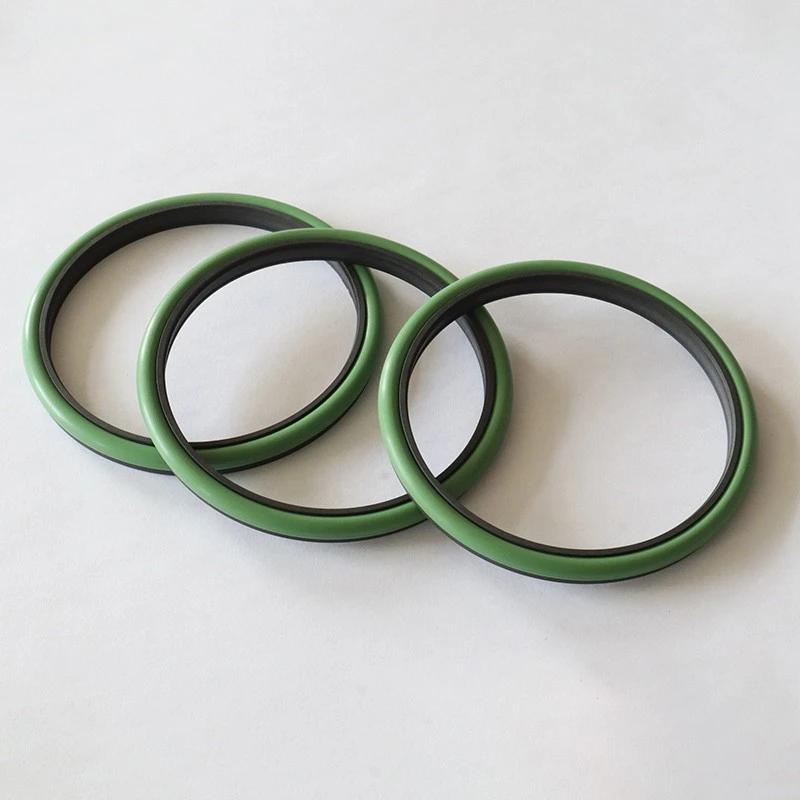

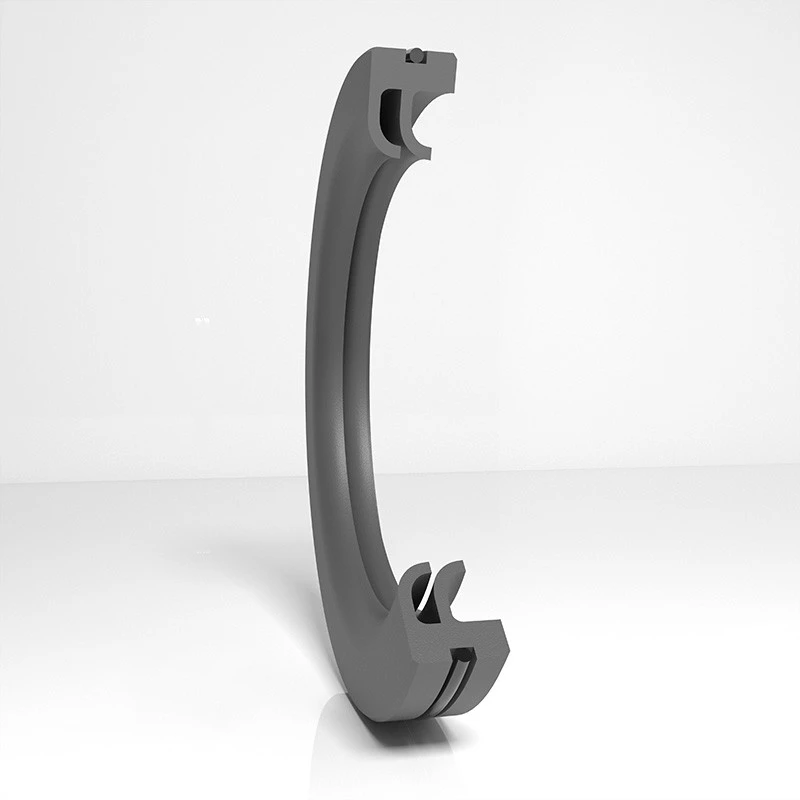

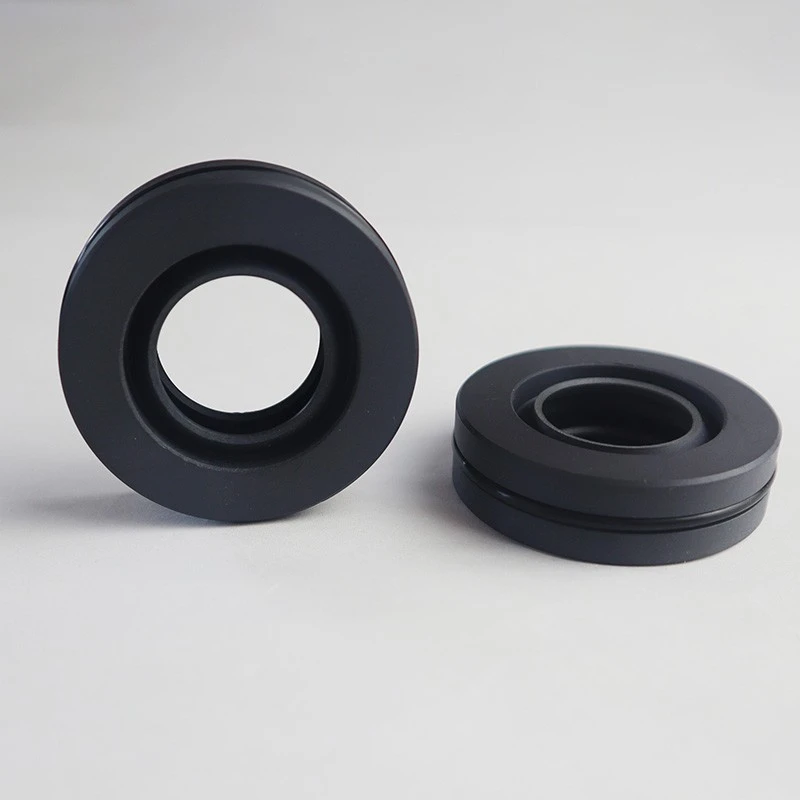

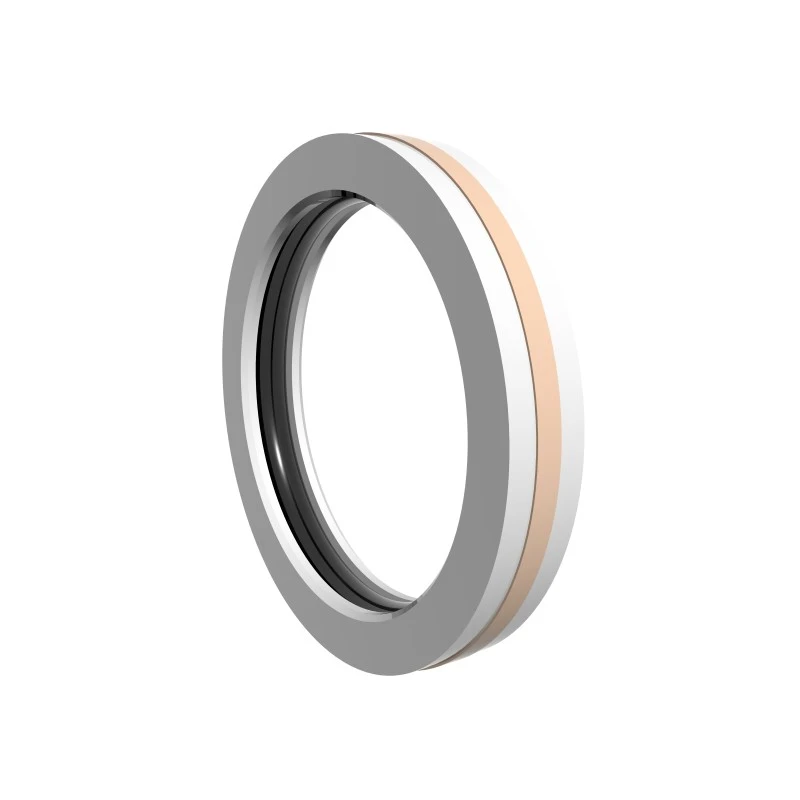

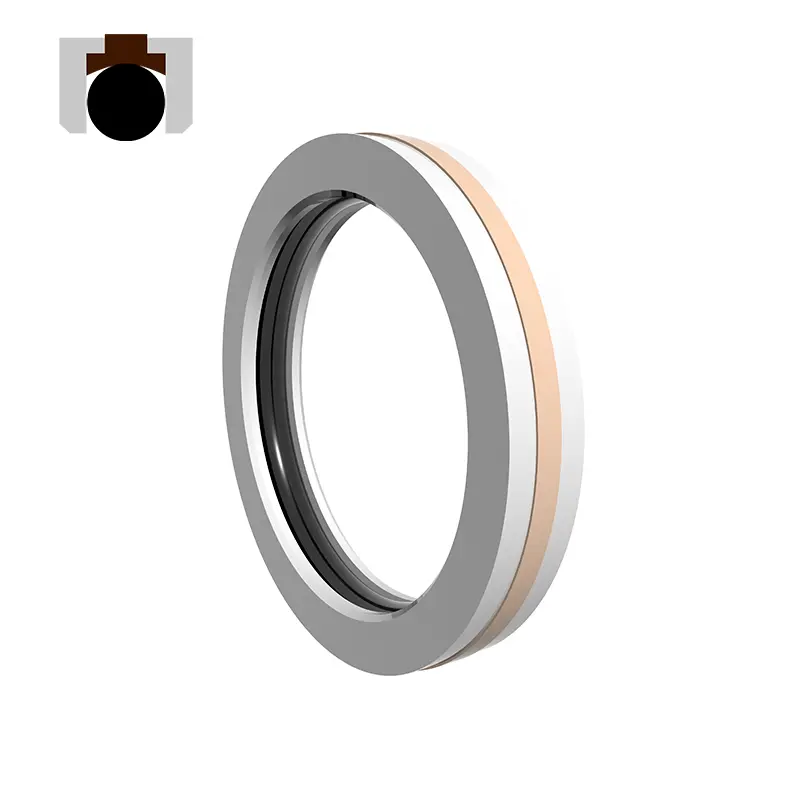

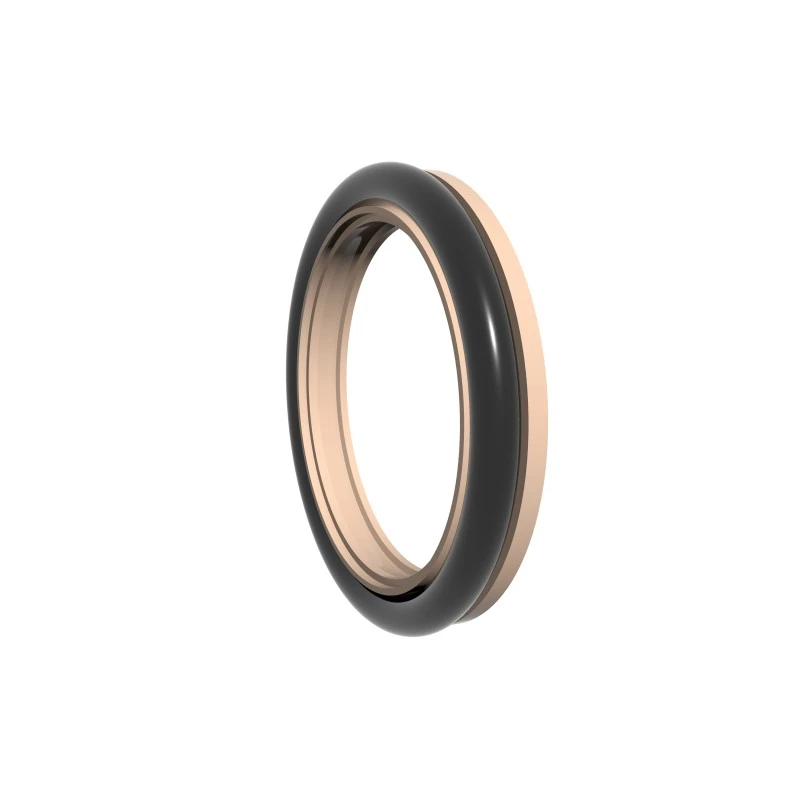

Las series RDI y RDA están compuestas por anillos de sellado PTFE, anillos de soporte de plástico en forma de L y juntas tóricas, que son adecuadas para sellado bidireccional rotativo de alta presión, resistencia bidireccional, resistencia a alta presión, baja fricción y larga vida útil.

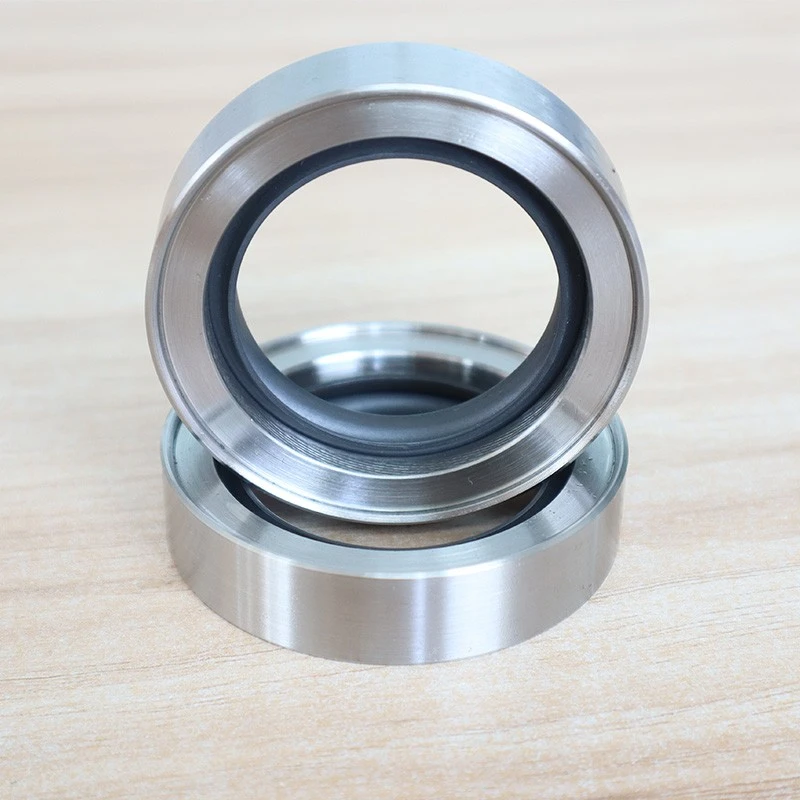

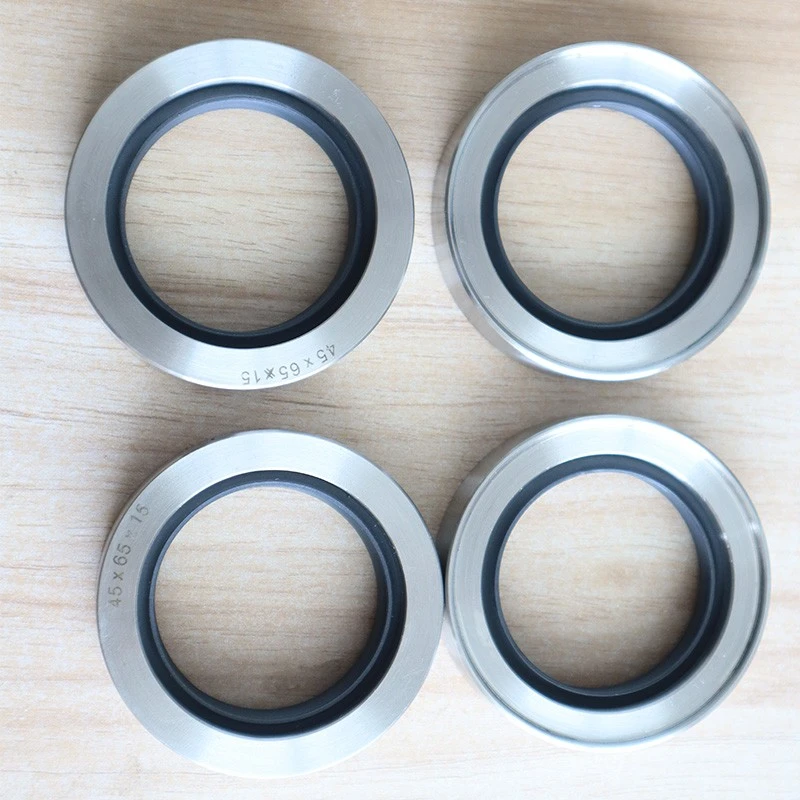

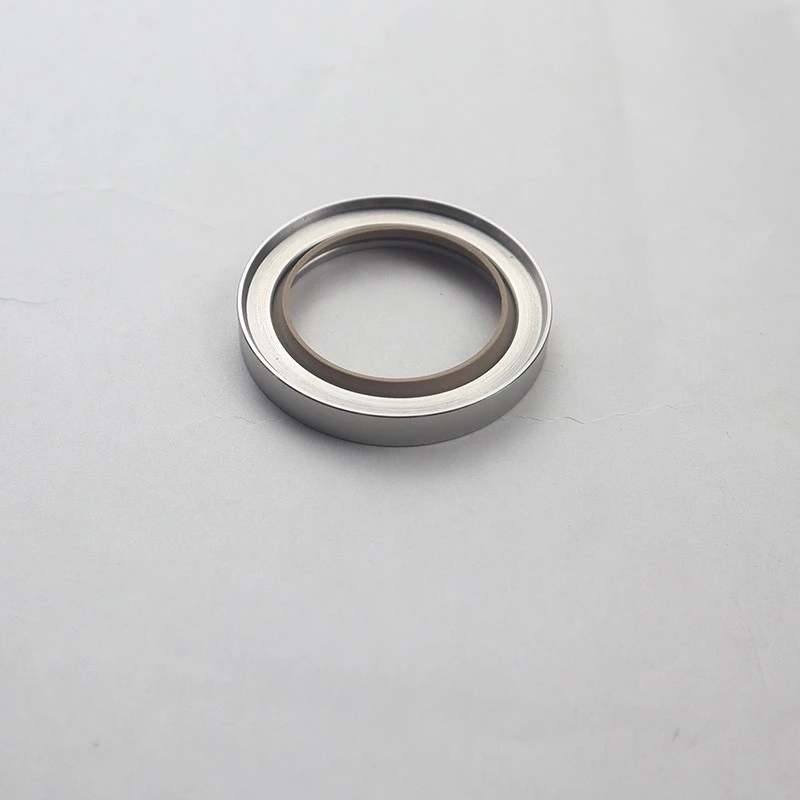

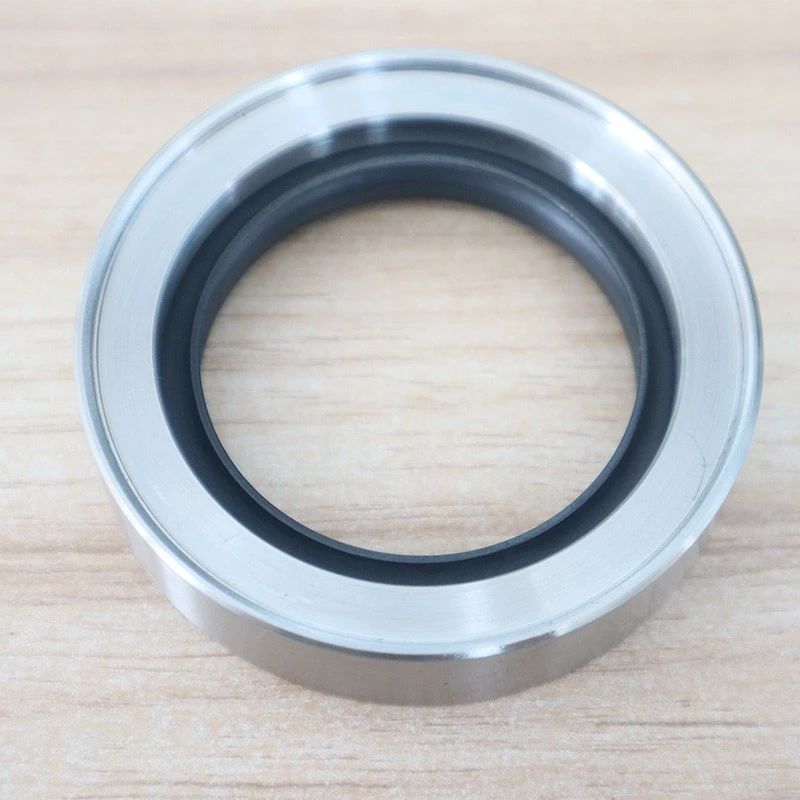

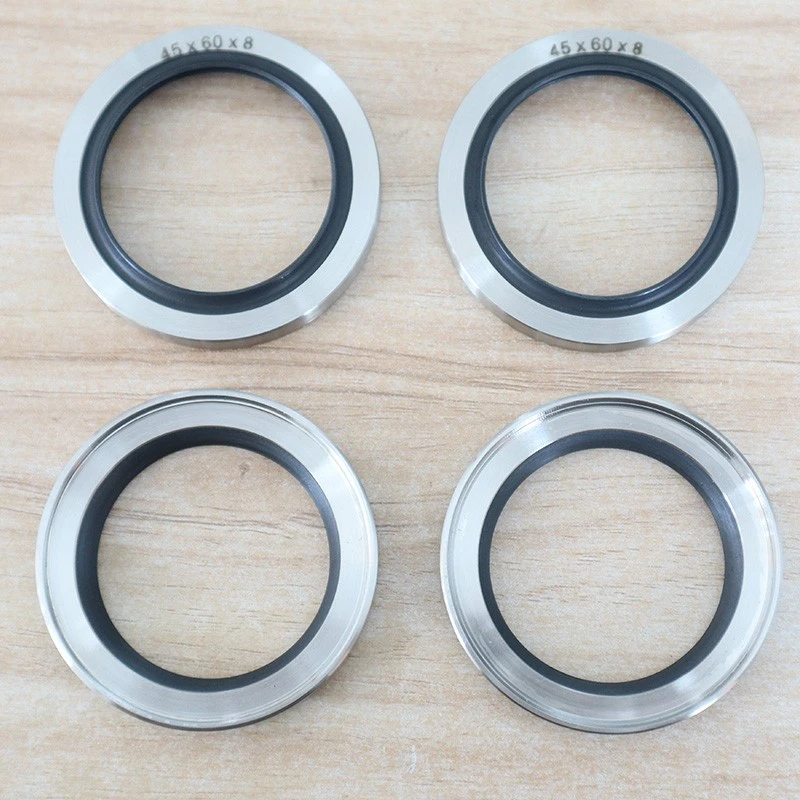

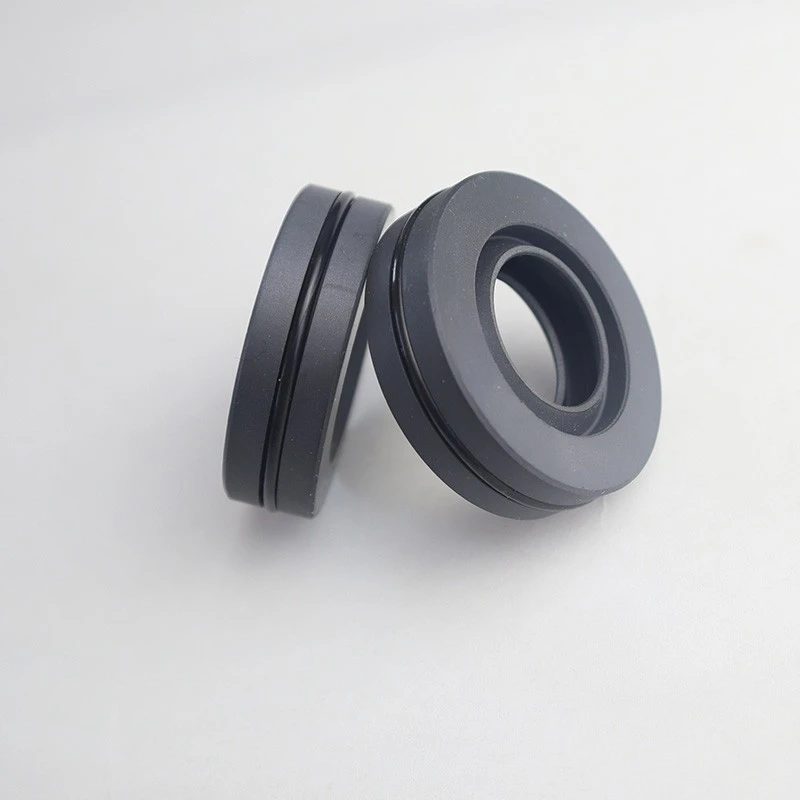

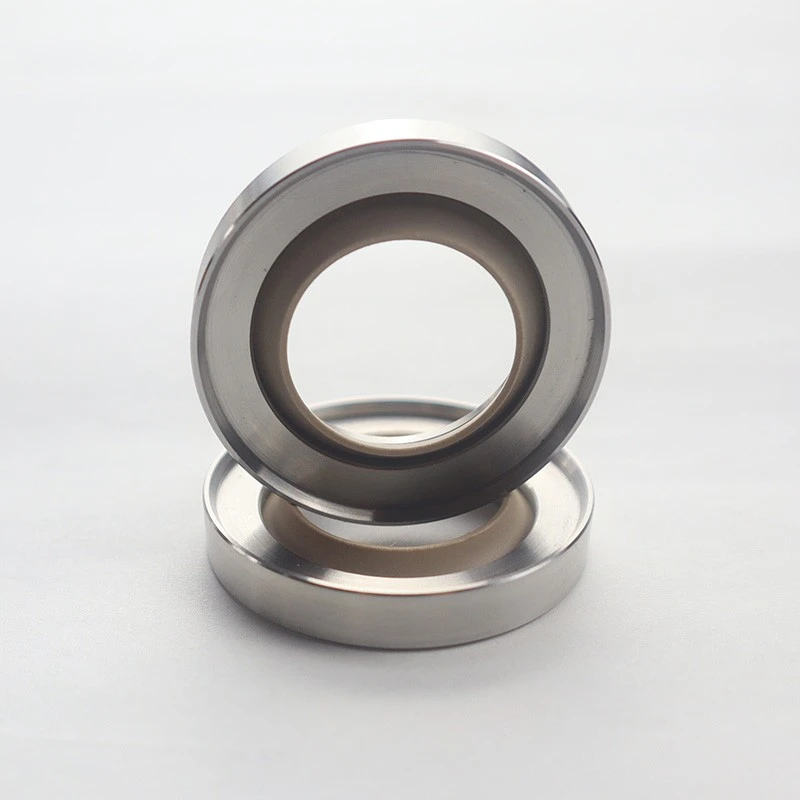

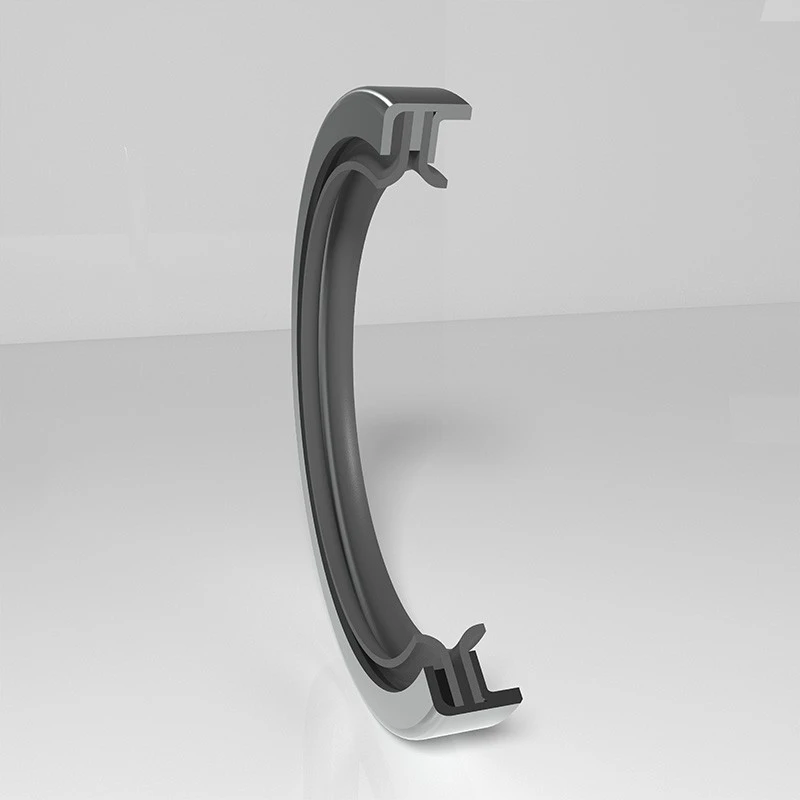

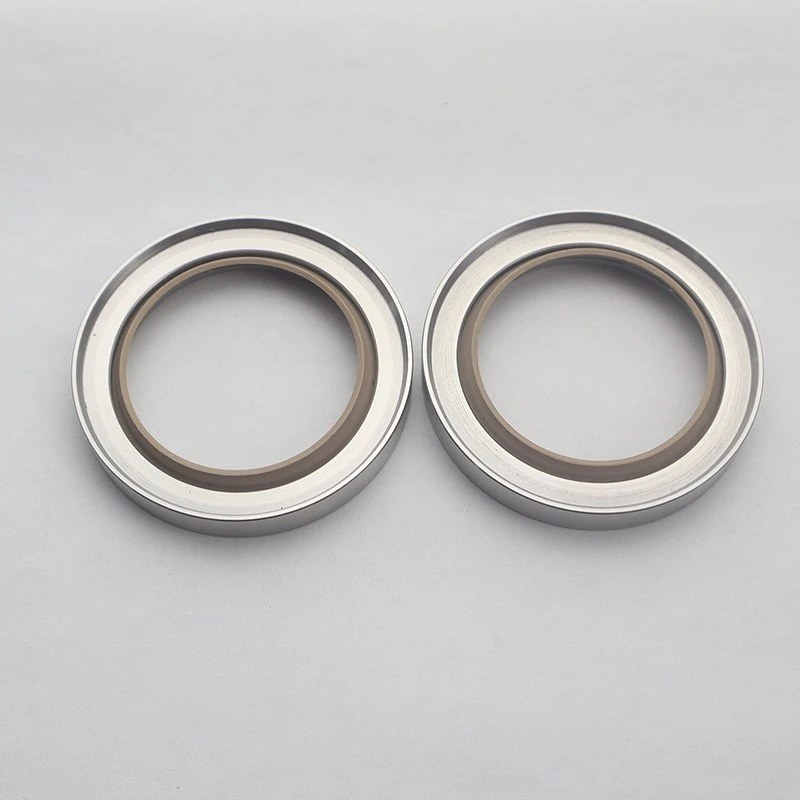

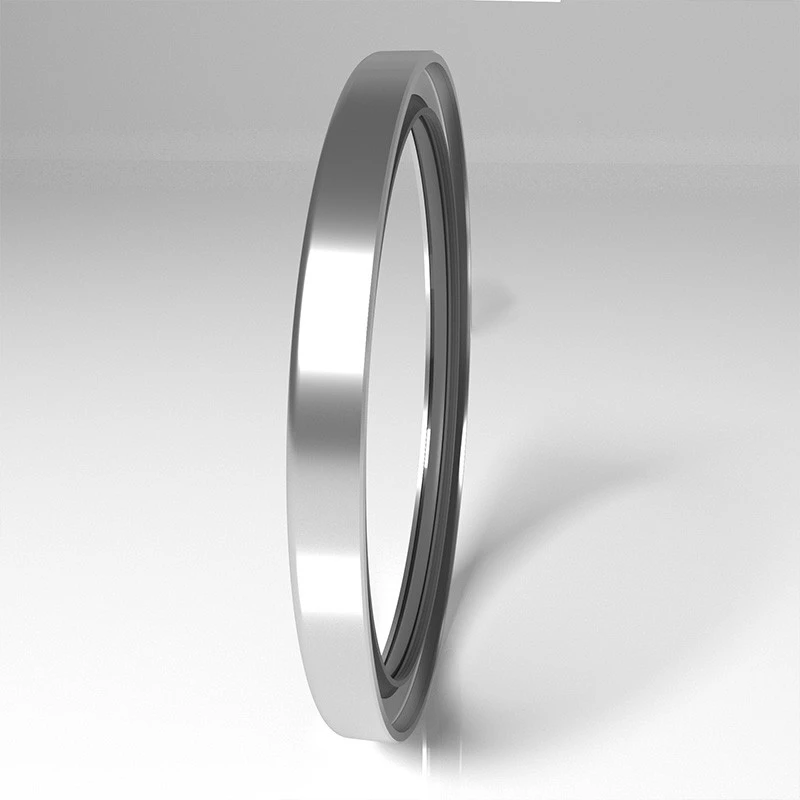

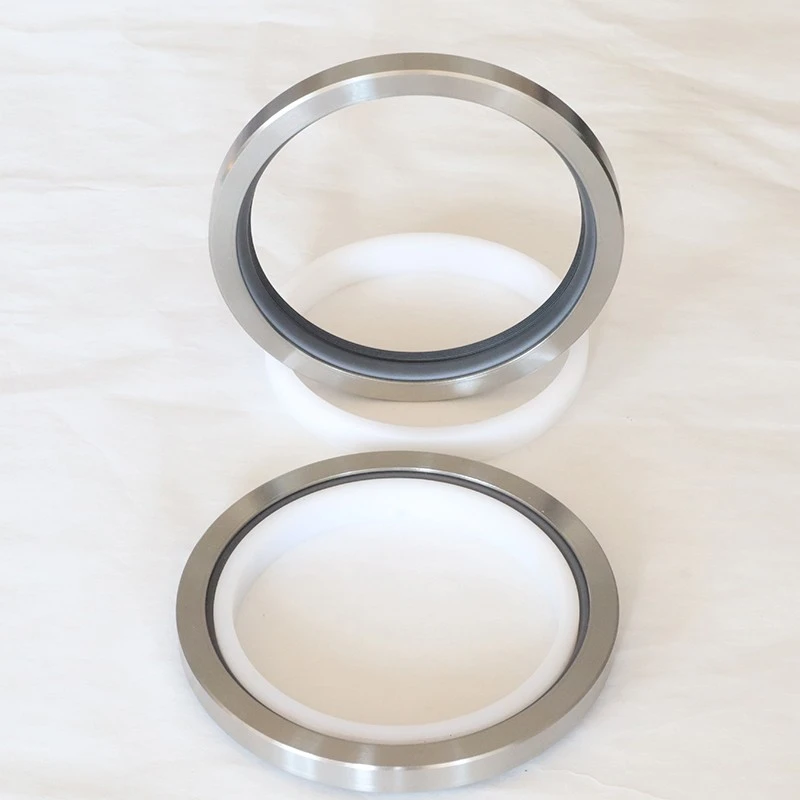

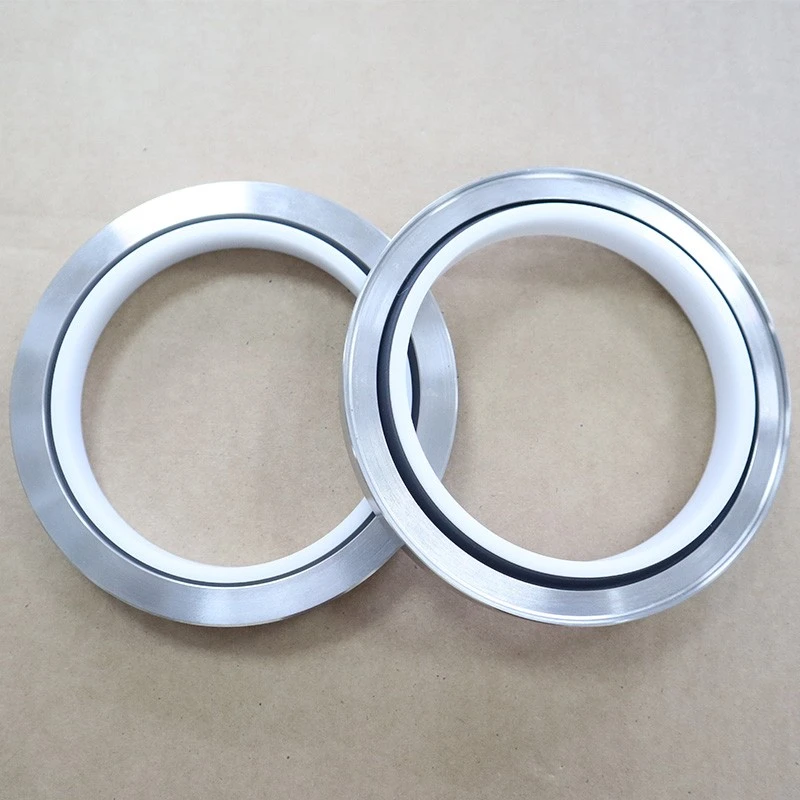

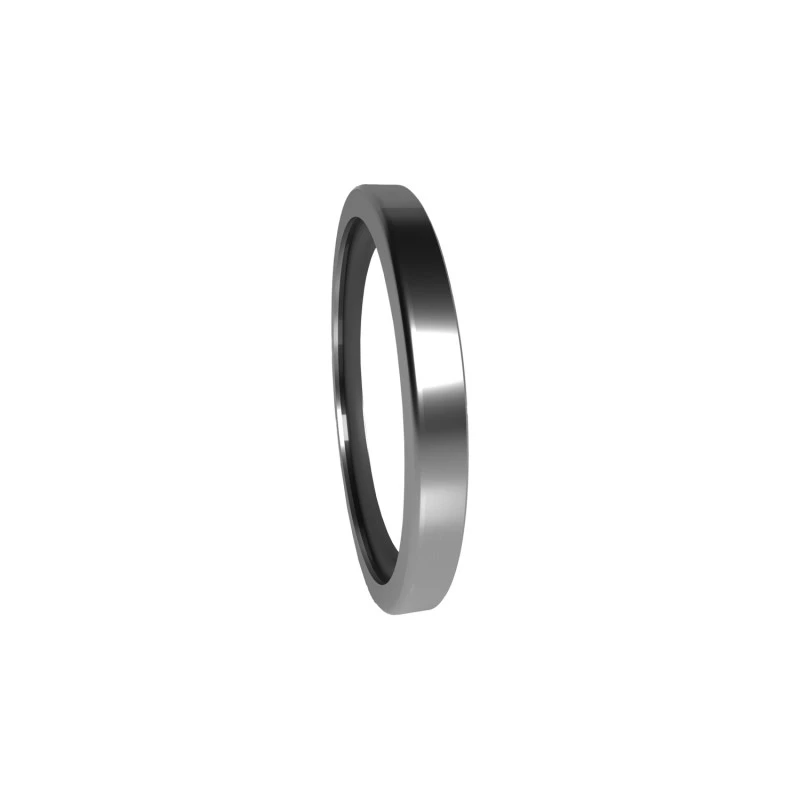

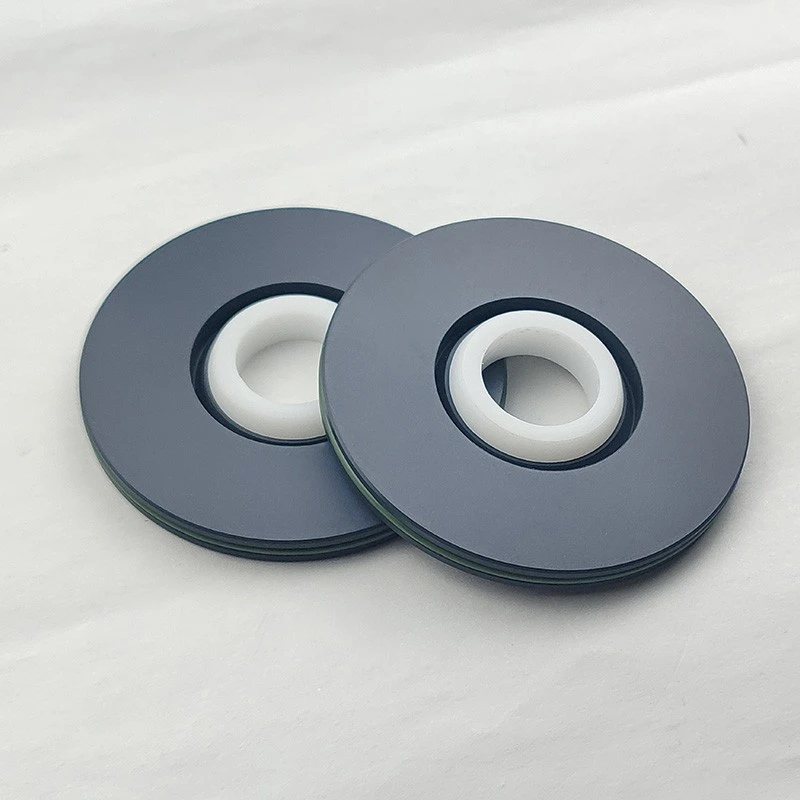

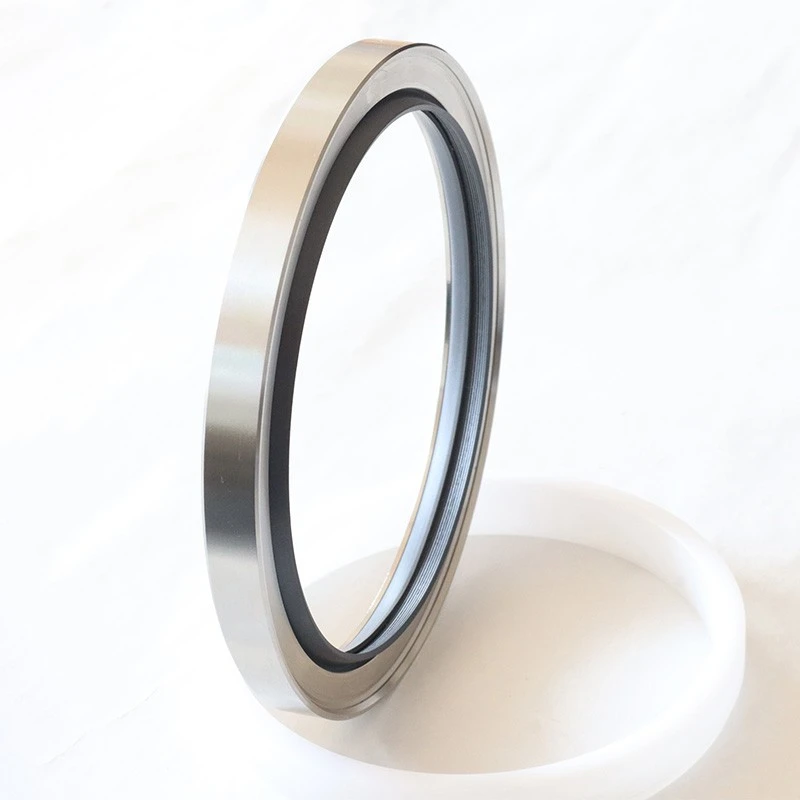

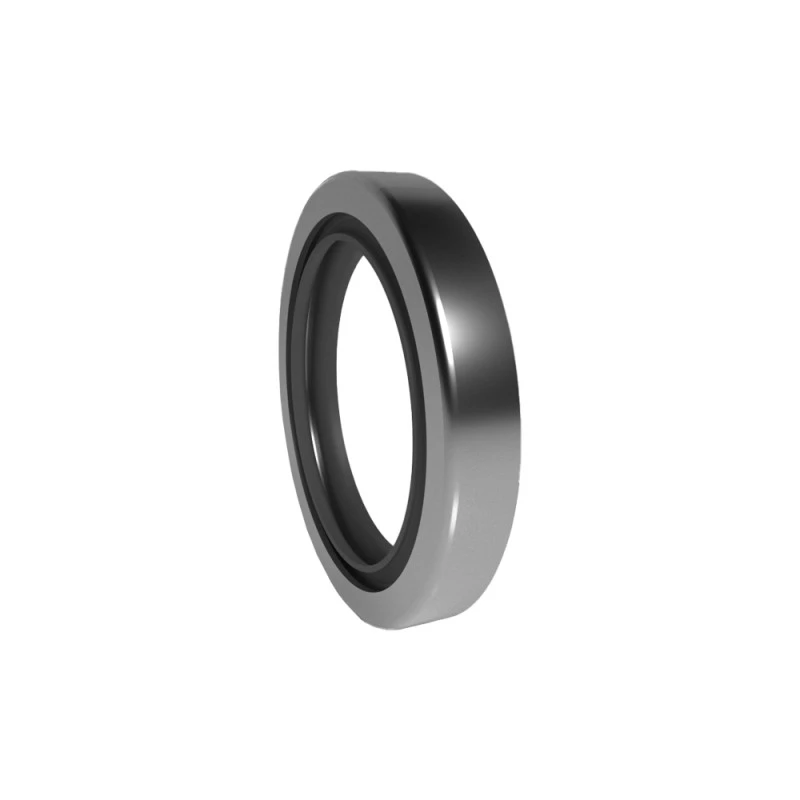

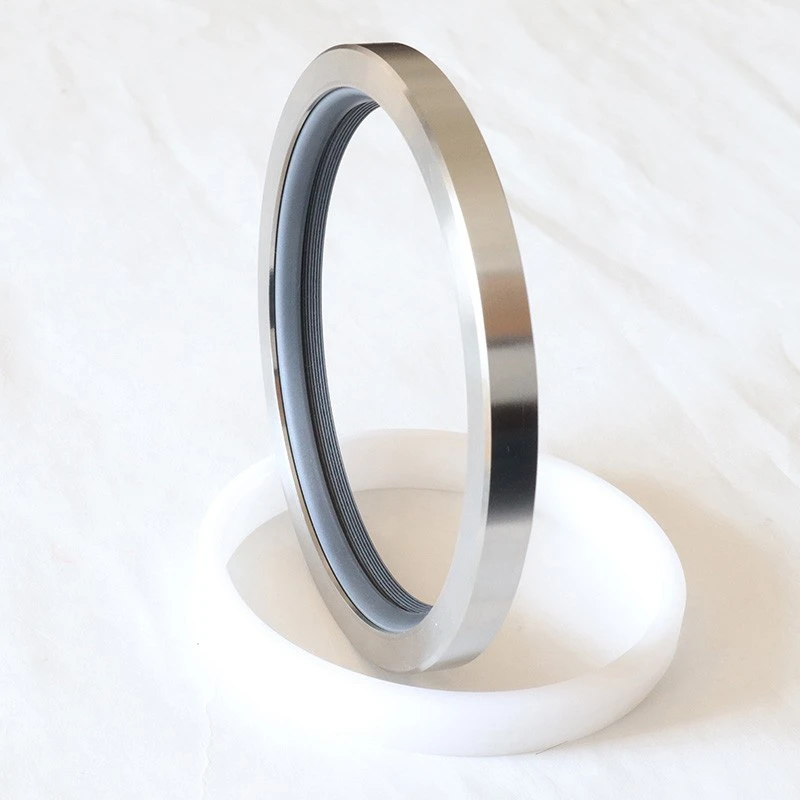

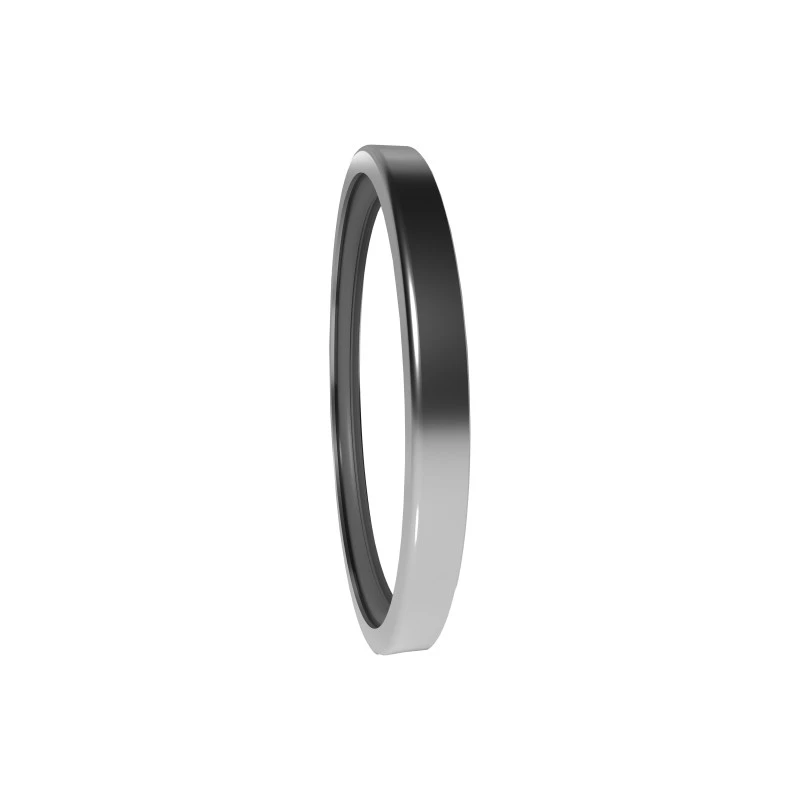

El sello de aceite de potencia PTFE de la serie RCS contiene un esqueleto de metal y un labio de sellado PTFE, que es adecuado para condiciones de trabajo complejas.

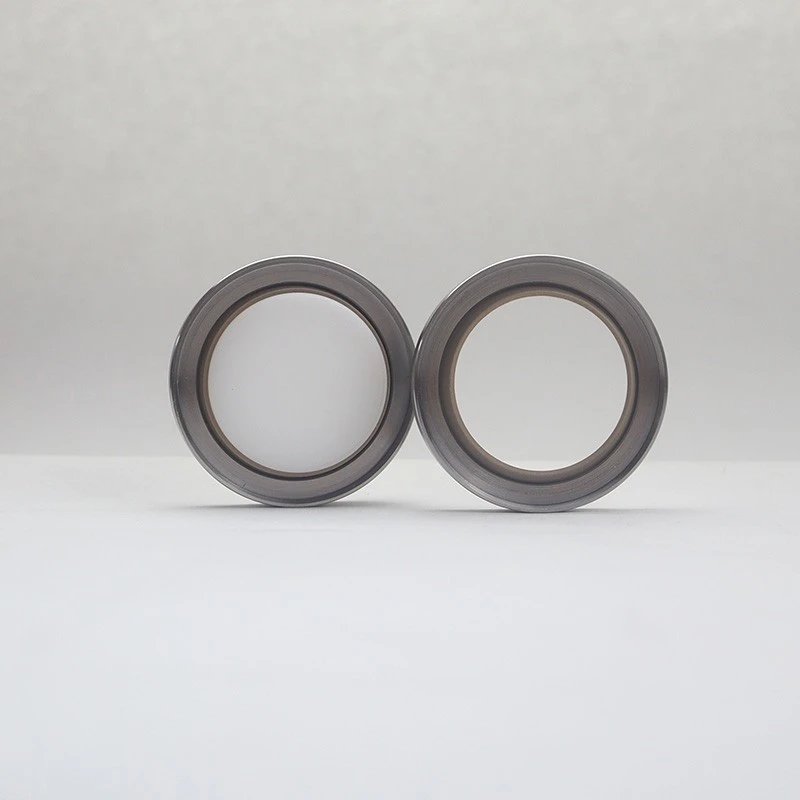

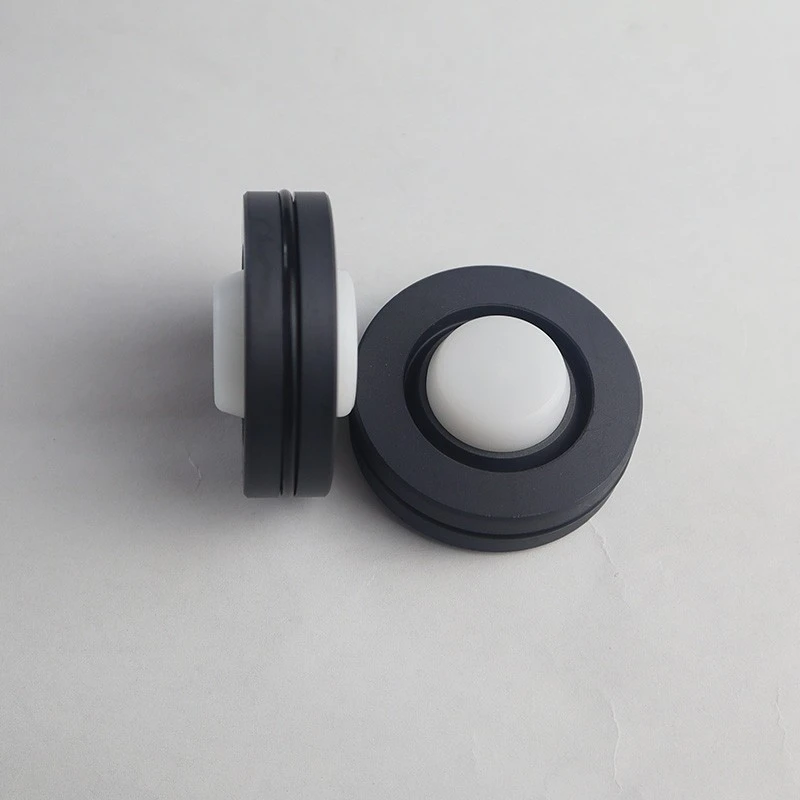

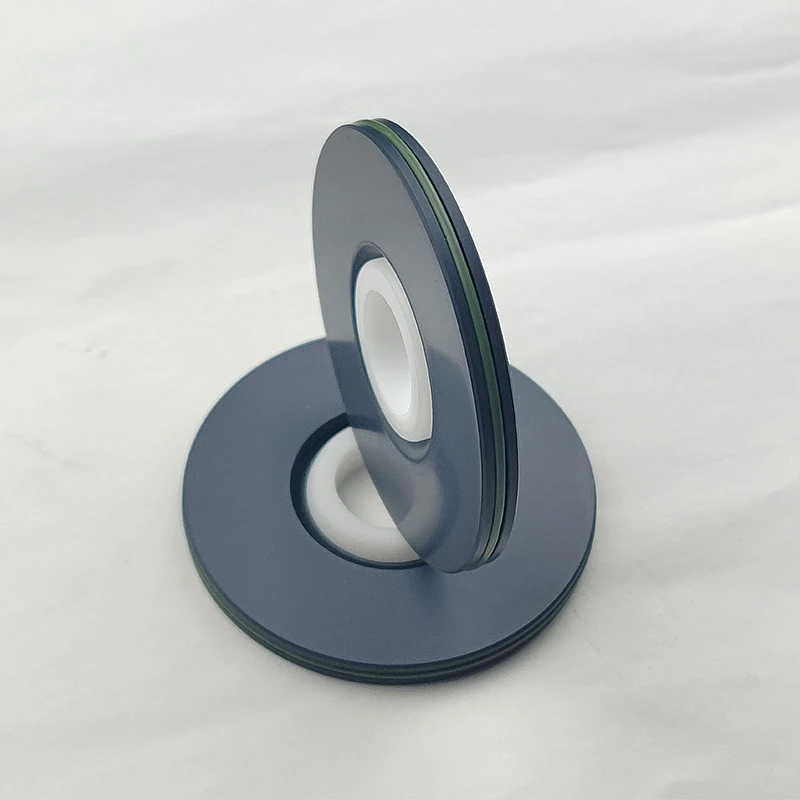

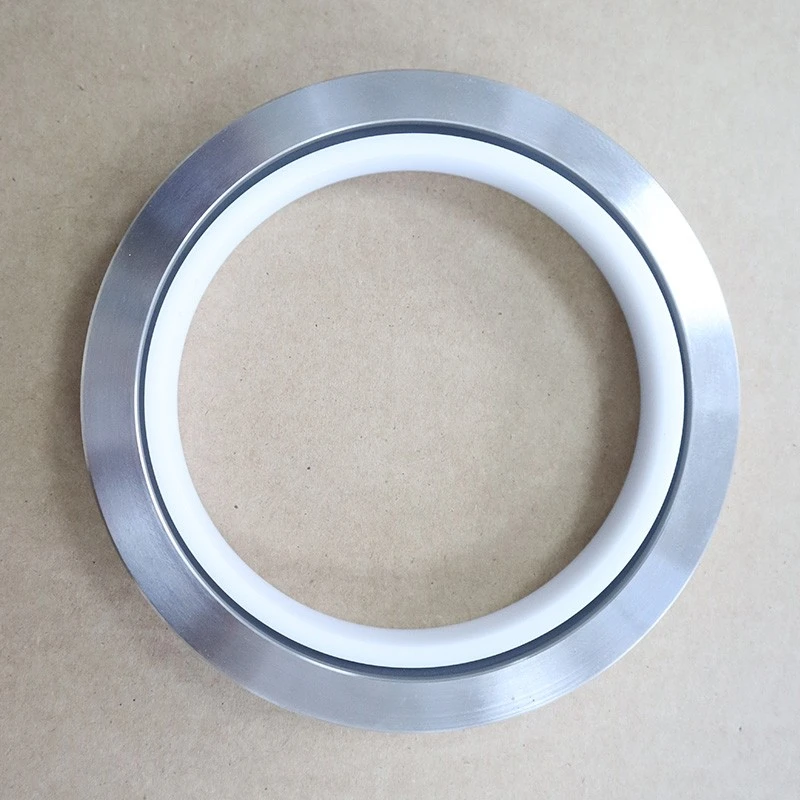

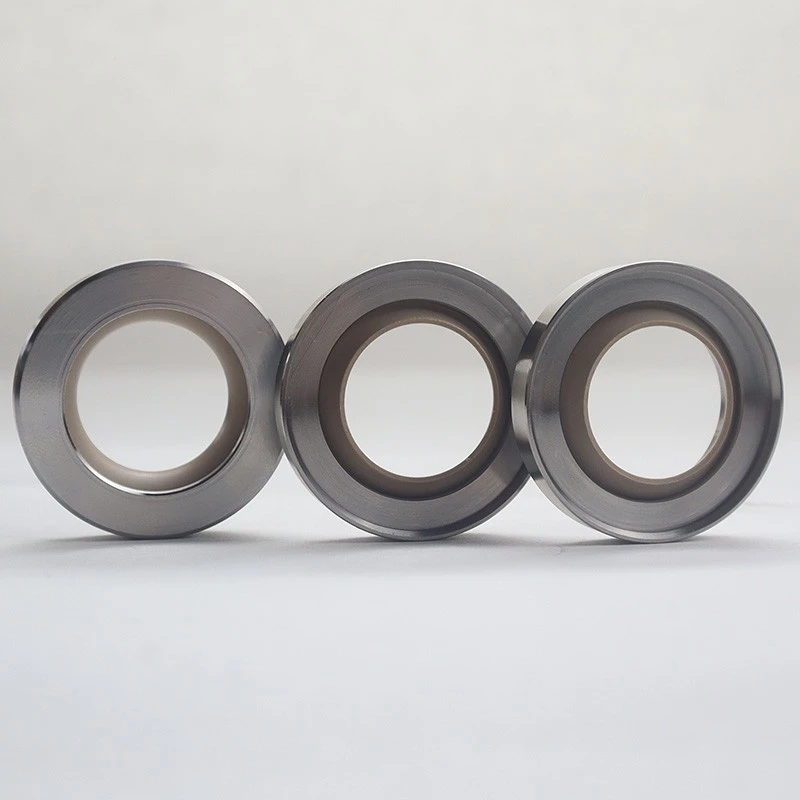

El sello de aceite PTFE de la serie RC2057 está diseñado para ocasiones especiales que los sellos de aceite tradicionales no pueden cumplir.

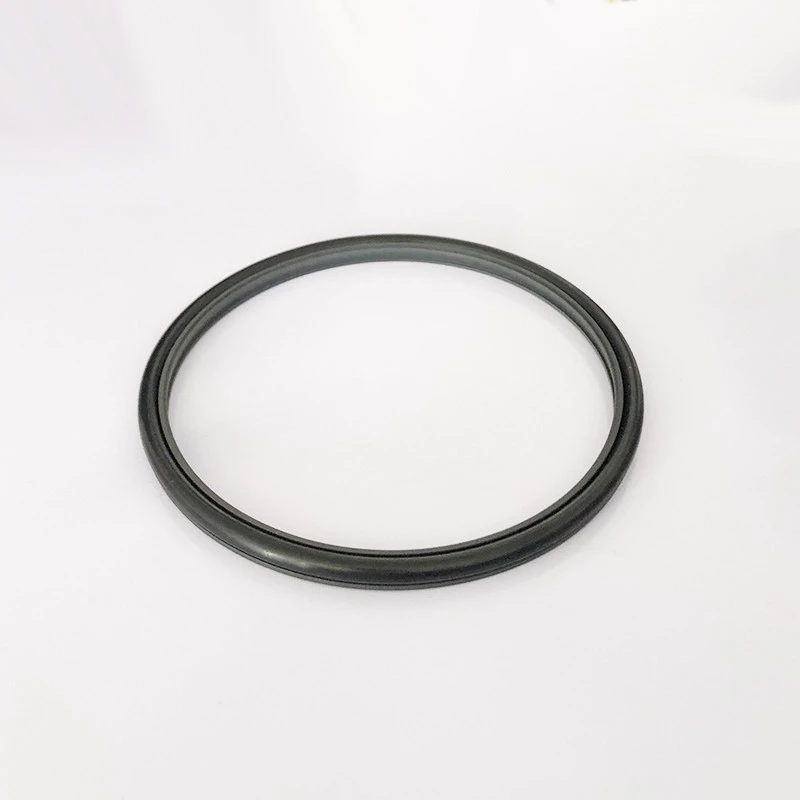

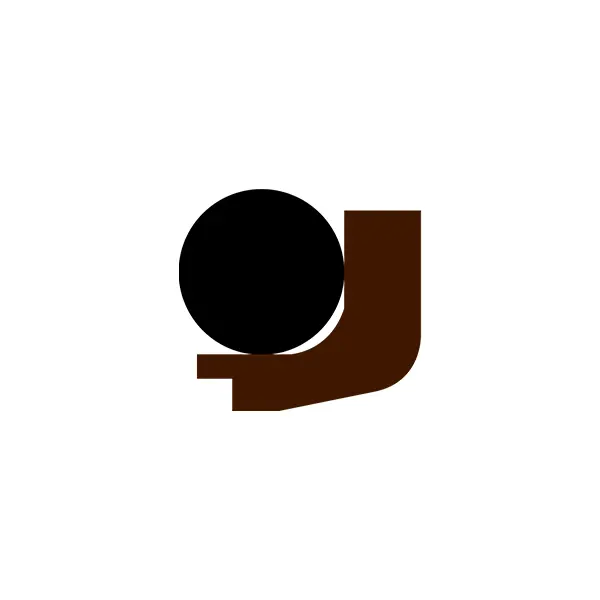

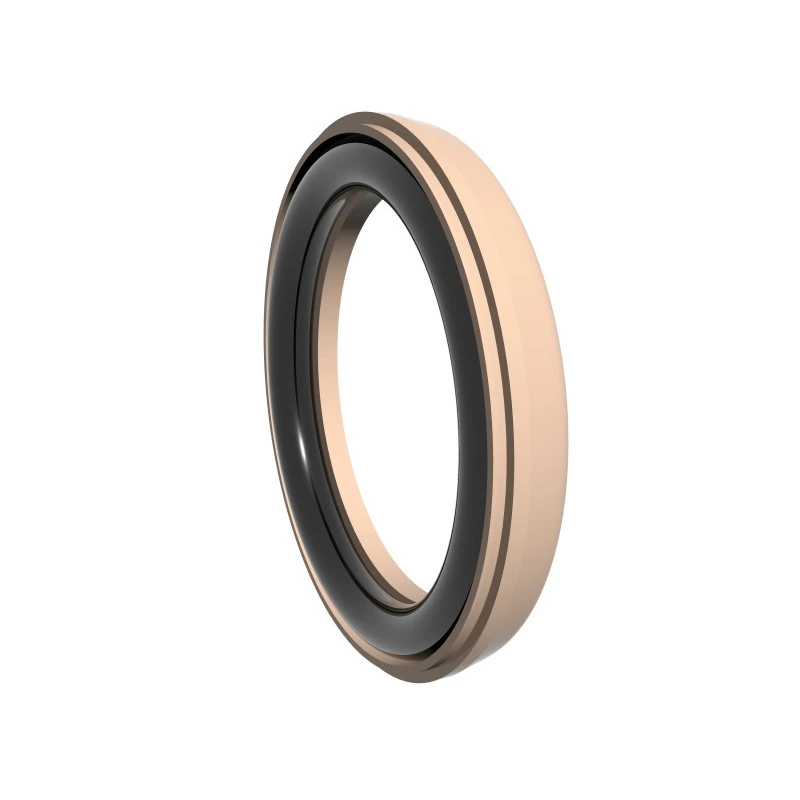

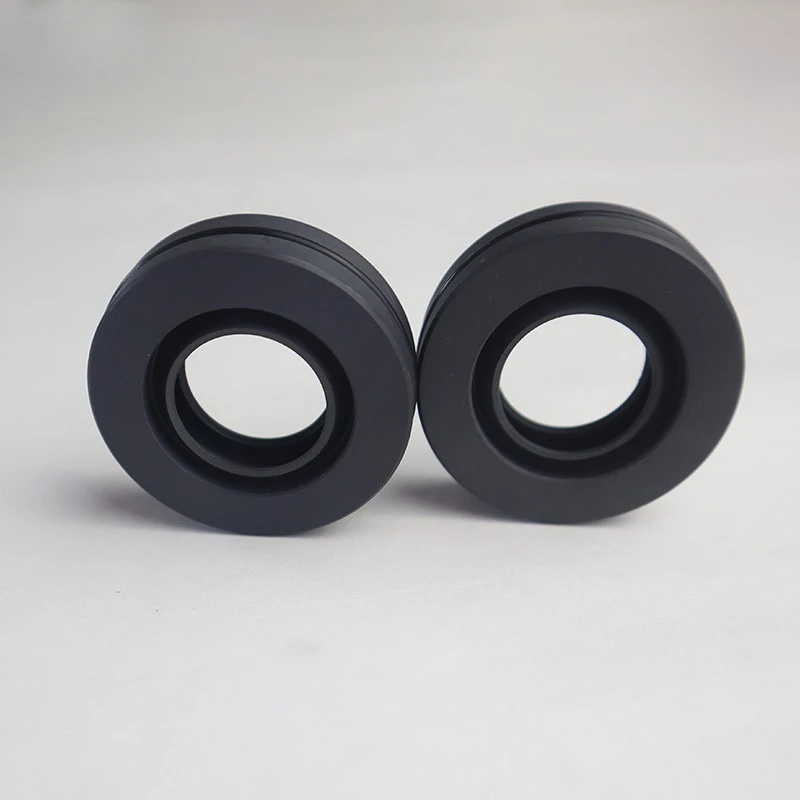

La serie RC2065 proporciona un sello de presión unidireccional para ejes giratorios, con una estructura simple e instalación fácil. Los materiales pueden ser de goma de nitrilo (NBR) o fluororruber (FKM).
Los diversos sellos del sello de Ruichen tienen las características de alta vida, baja fricción, excelente sellado y estructura compacta. Se utilizan ampliamente en sistemas hidráulicos, equipos neumáticos, equipos de presión de agua, maquinaria giratoria de alta presión y equipos industriales, etc., que le proporcionan soluciones confiables de sellado de alto rendimiento.
Características y aplicaciones del producto:
Características del producto:
Larga vida: materiales de alta calidad y diseño estructural extienden la vida útil.
Baja fricción: los materiales PTFE y PU reducen la resistencia a la carrera y mejoran la eficiencia.
Buen sellado: diseño especial del tanque de almacenamiento de labios y aceite asegura un excelente rendimiento de sellado.
Estructura compacta: diseño de espacio pequeño, adecuado para una variedad de entornos de instalación.
Ampliamente aplicable: adecuado para condiciones hidráulicas, neumáticas, de presión de agua y alta presión, alta velocidad, baja velocidad y otras condiciones de trabajo.
Áreas de aplicación:
Sistema hidráulico, equipo neumático, equipo de presión de agua.
Maquinaria giratoria de alta presión, equipo de carga pesada de baja velocidad.
Equipo industrial, maquinaria de ingeniería, automóvil y aeroespacial y otros campos.
Selección de material:
1. Se puede seleccionar el material de junta tórica coincidente: R01 Goma de nitrilo (NBR), R02 Fluororubber (FKM), etc.
2. Material de anillo de sellado: material estándar PTFE4, otros materiales opcionales PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Material: HPU.

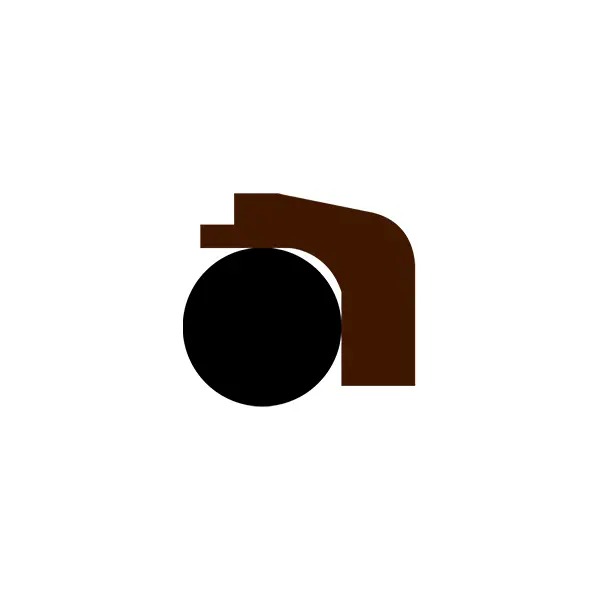

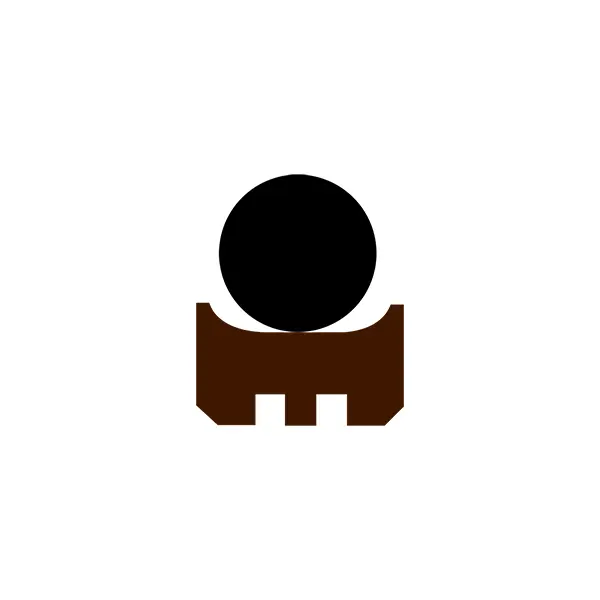

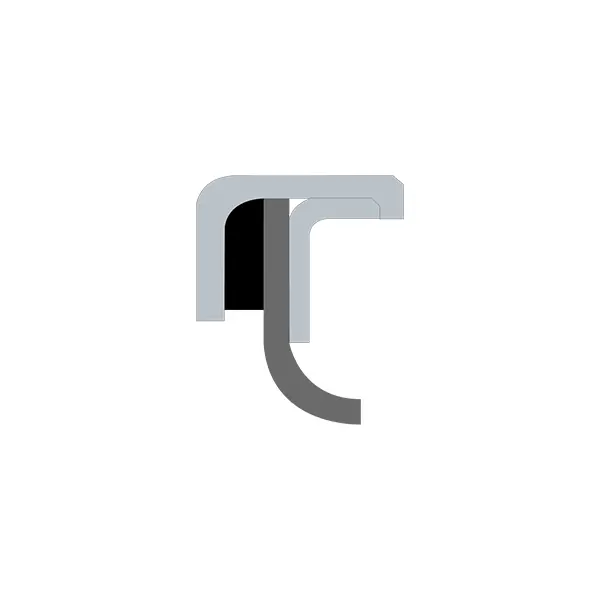

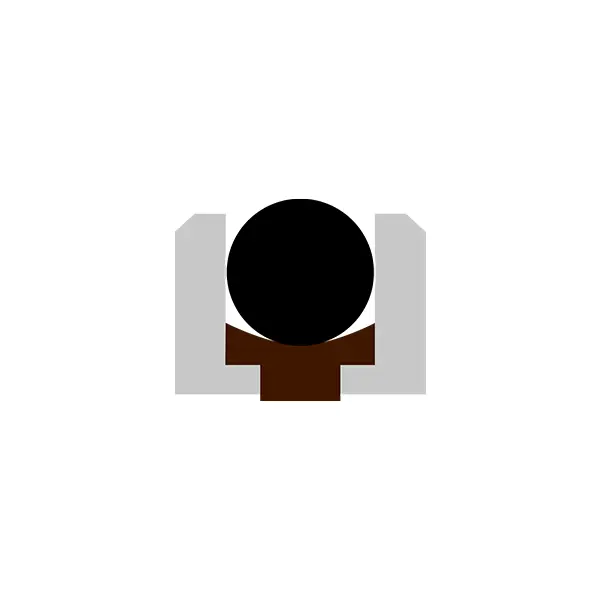

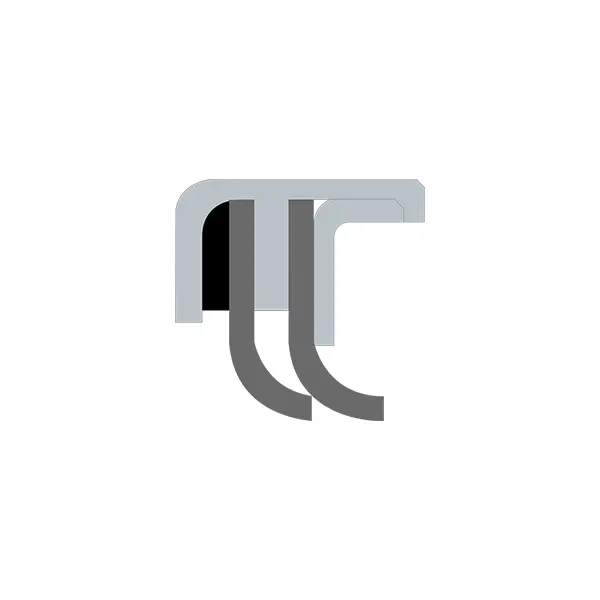

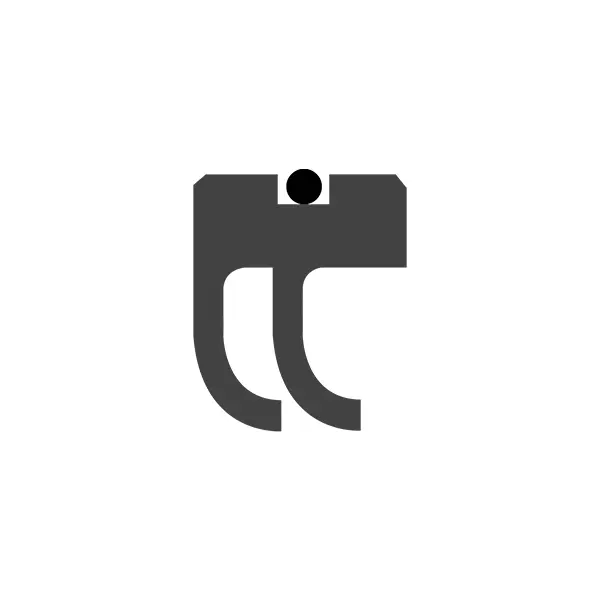

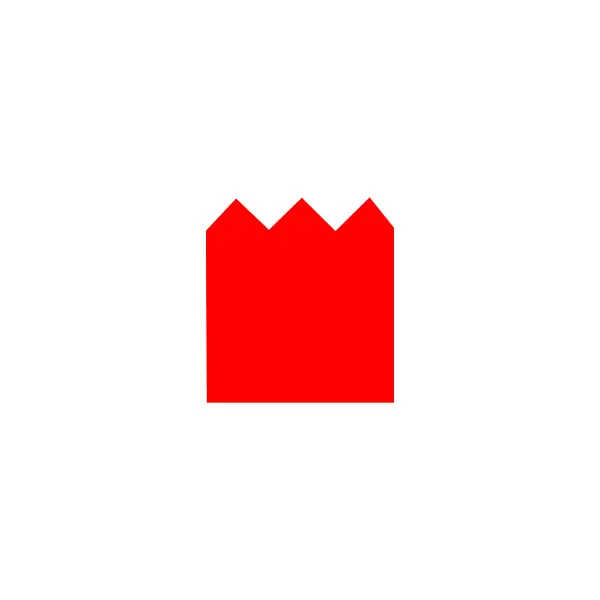

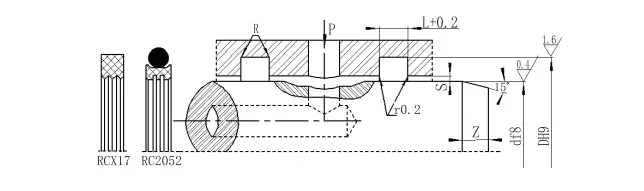

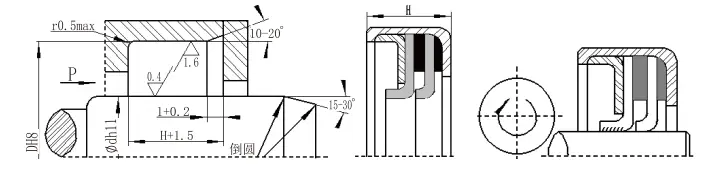

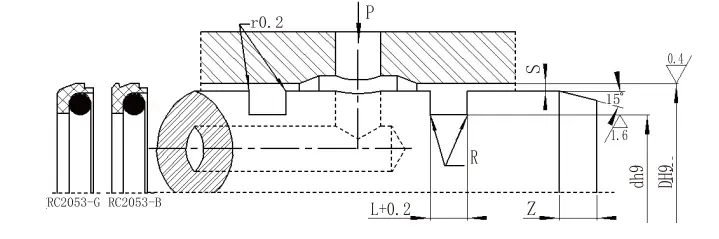

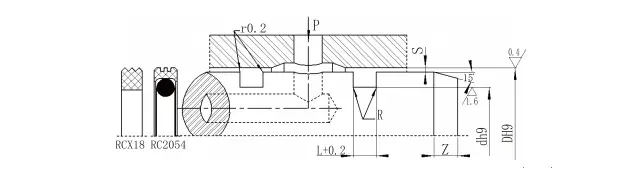

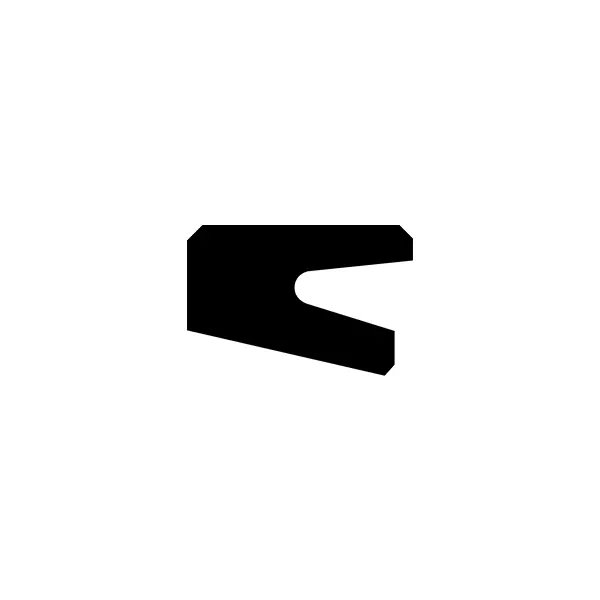

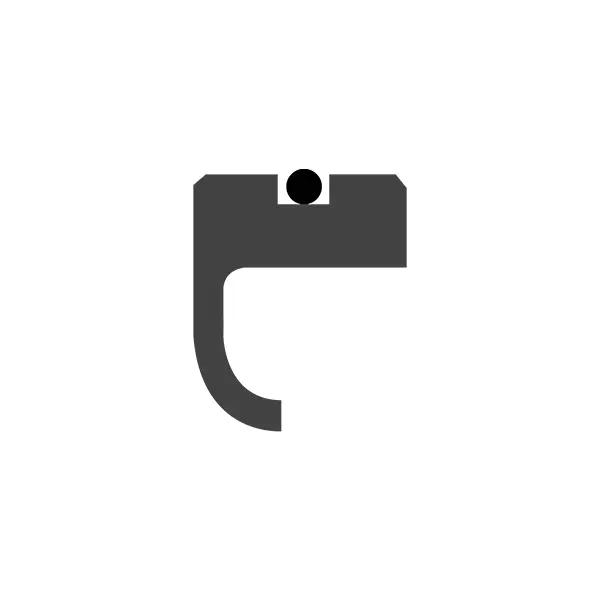

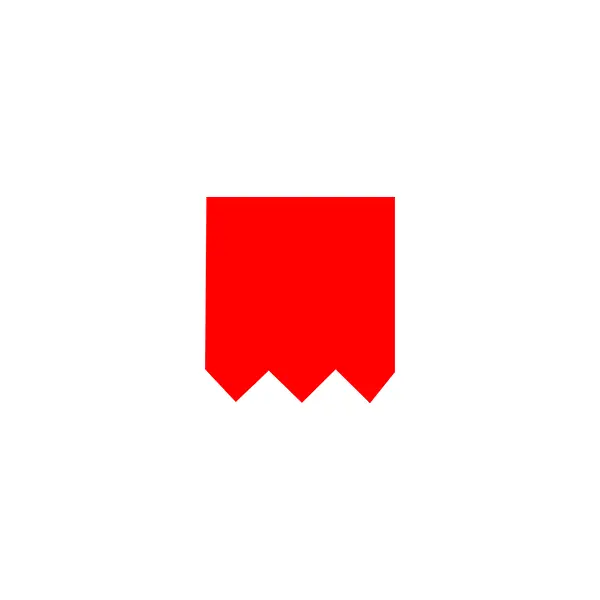

Diagrama estructural
Modelo de pedido RC2052-80X91X4.2-PTFE3-RO1 Código de orden de orden de la materia Modelo-DXDXL Modelo RCX17-80X91X4.2-HPU Modelo-DXDXL-Material
Modelo de pedido RC2054-80X69X4.2-Ptfe3-Ro1 Modelo-D*D*L Material Modelo de pedido RCX18-80X69X4.2-HPU Modelo-D*D*L-Material Código

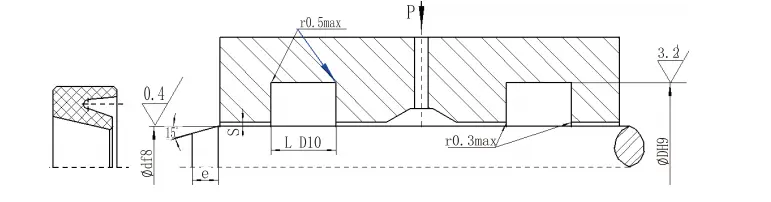

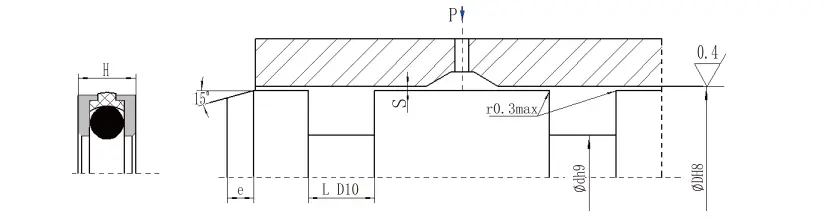

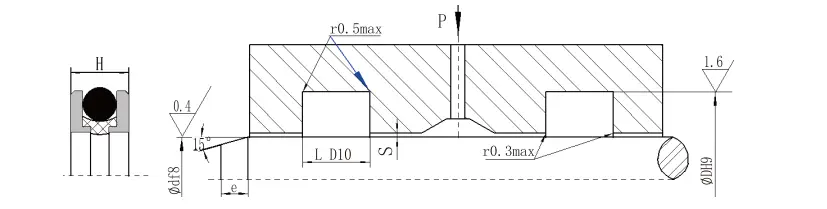

Dimensiones de instalación de RDI
| DF8 | Dh9 | L D10 | H | Gap S | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | Consulte a nuestra empresa | ||||
Longitud del chaflán
| Rango de diámetro de la barra | Longitud del chaflán e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Dimensiones de instalación
| Dh8 | Dh9 | L D10 | H | Gap S | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
Longitud del chaflán
| Rango de diámetro de la barra | Longitud del chaflán e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

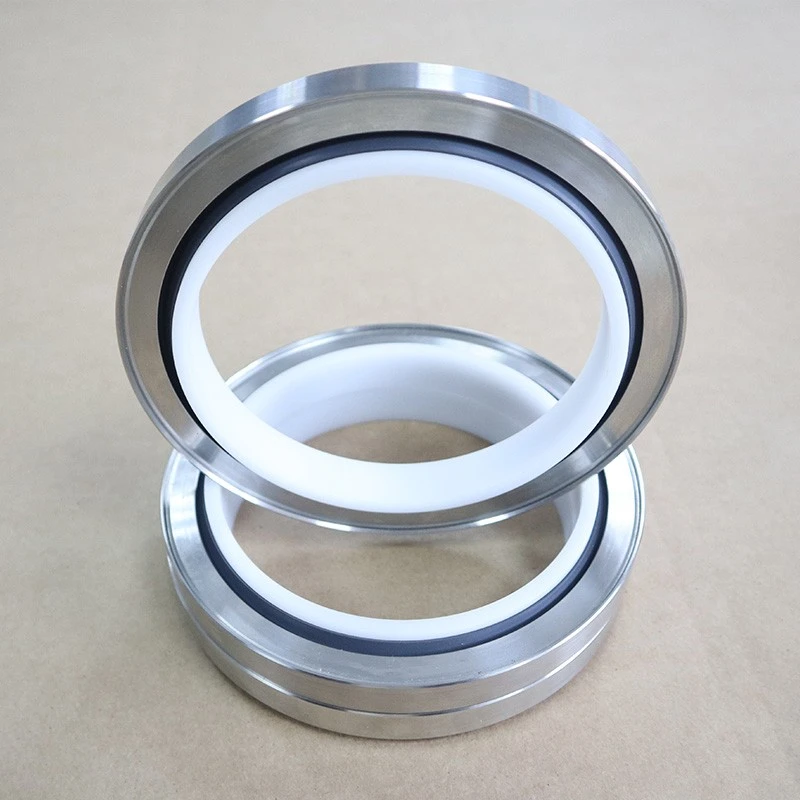

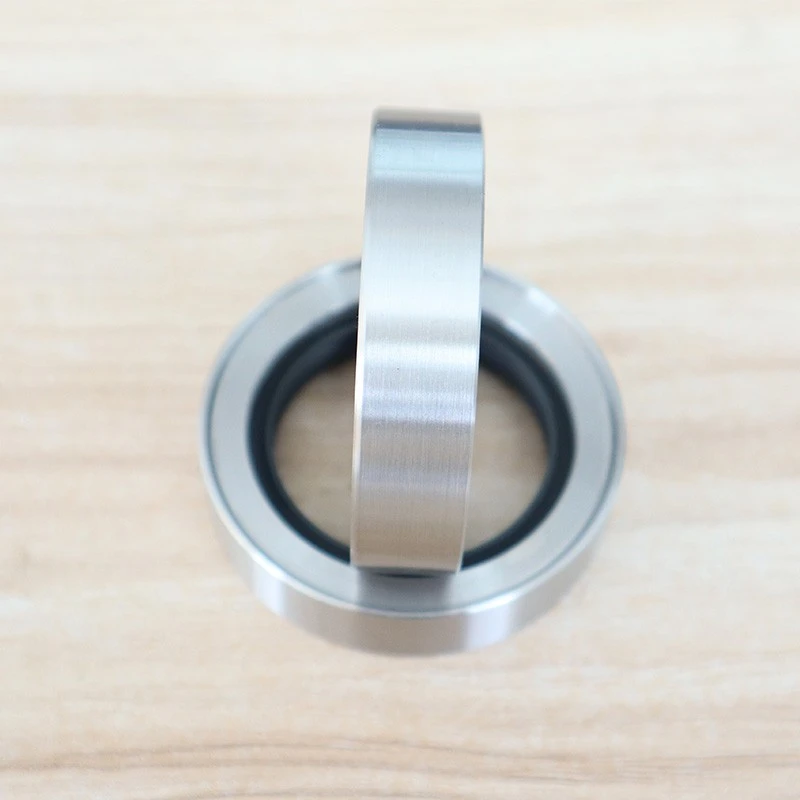

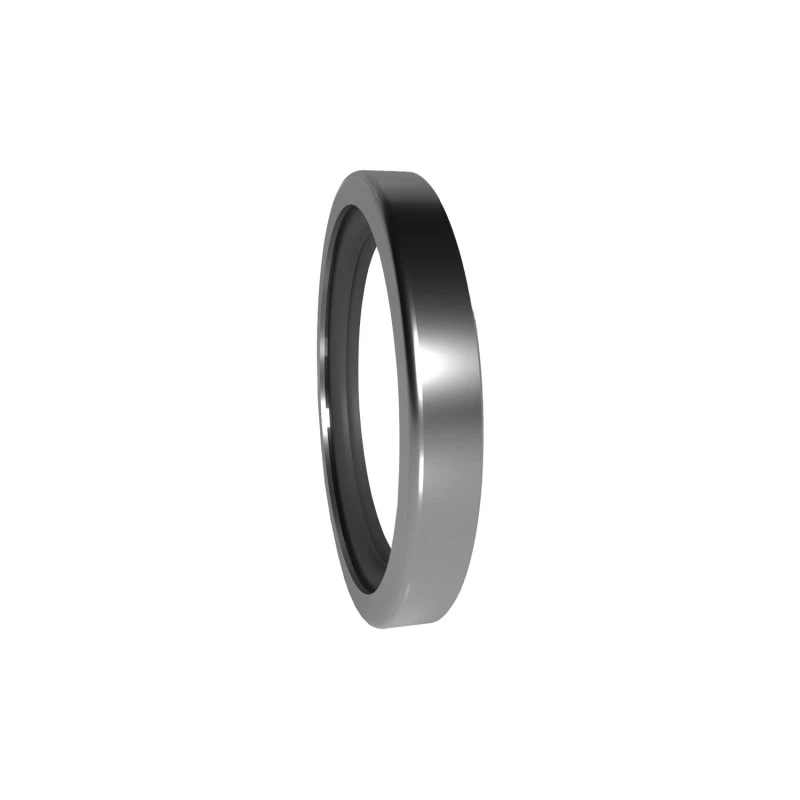

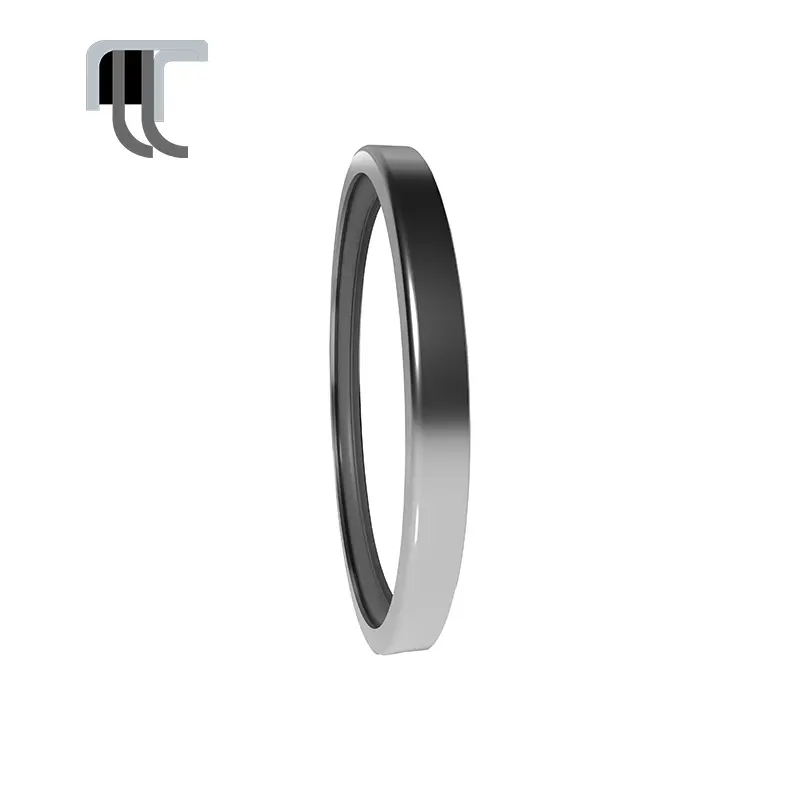

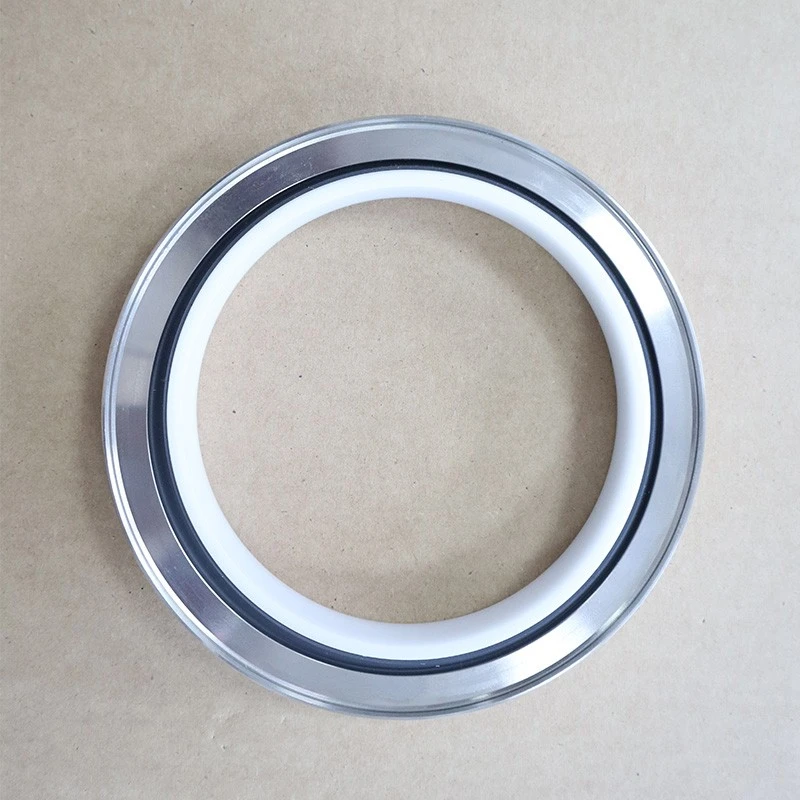

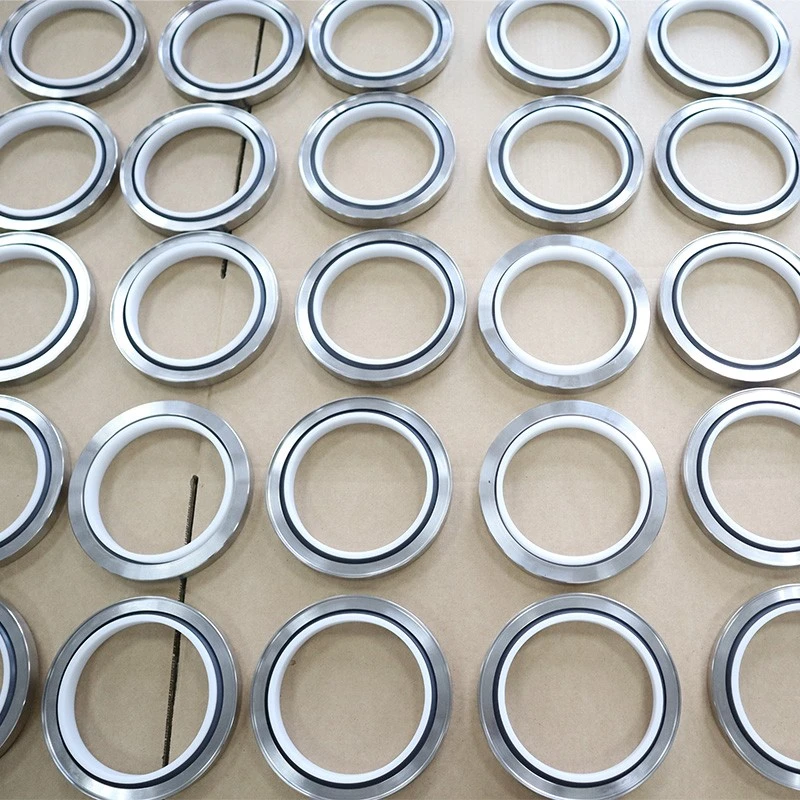

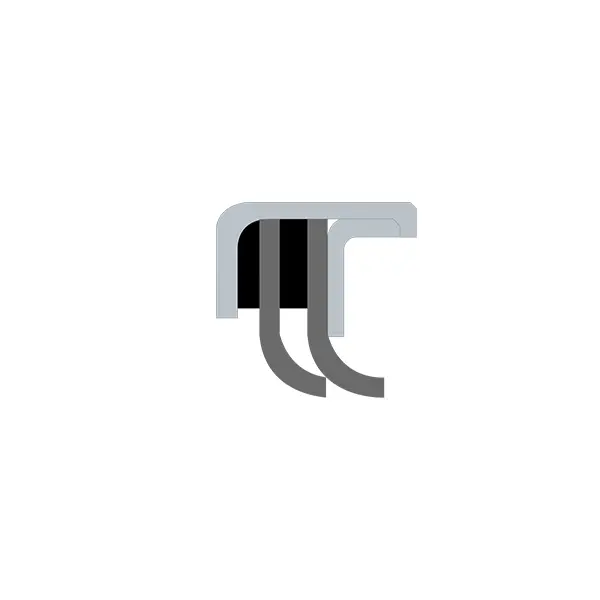

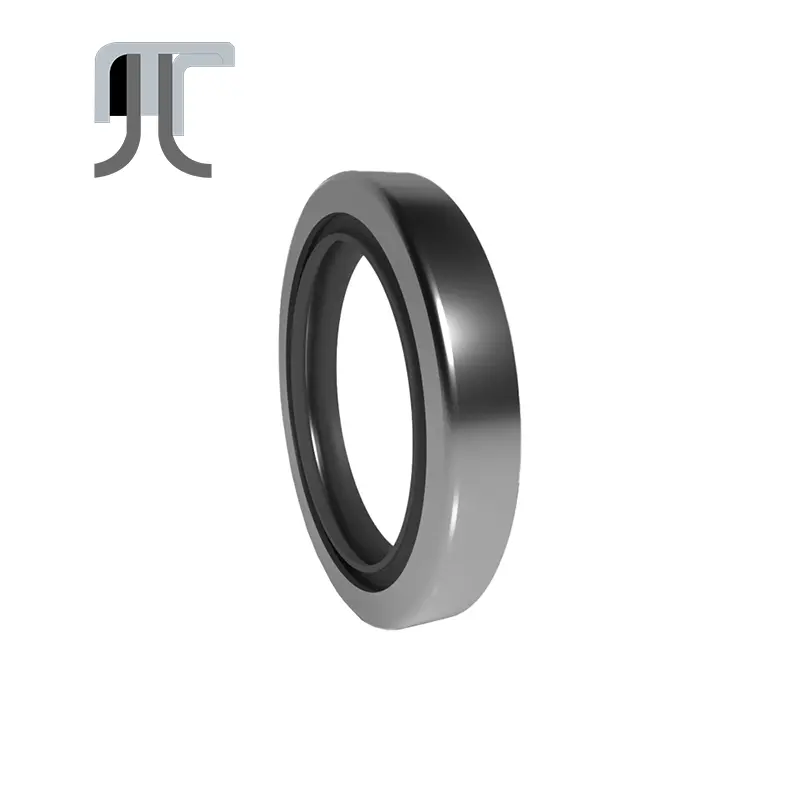

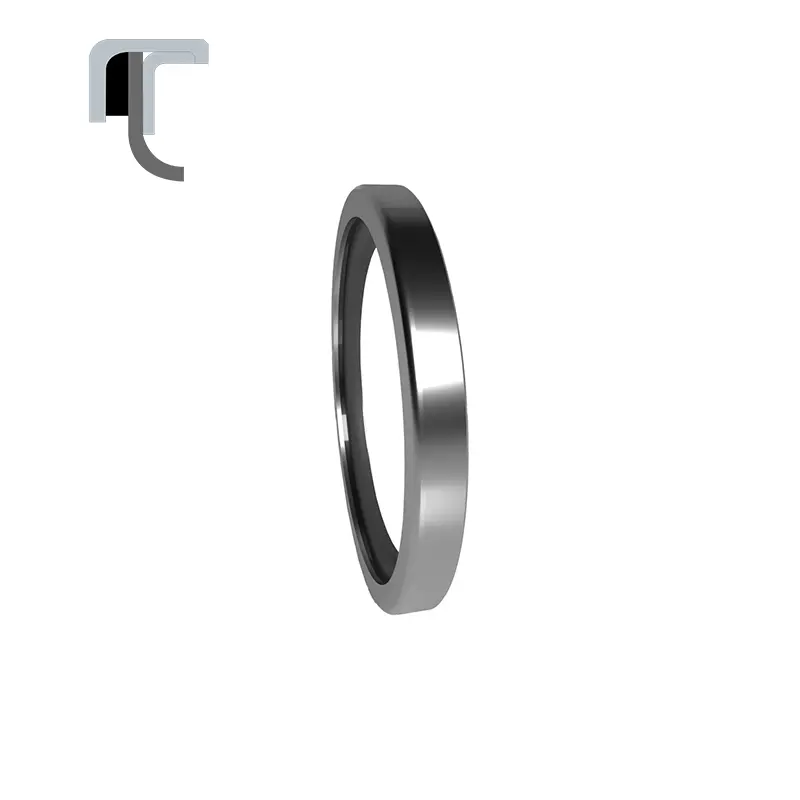

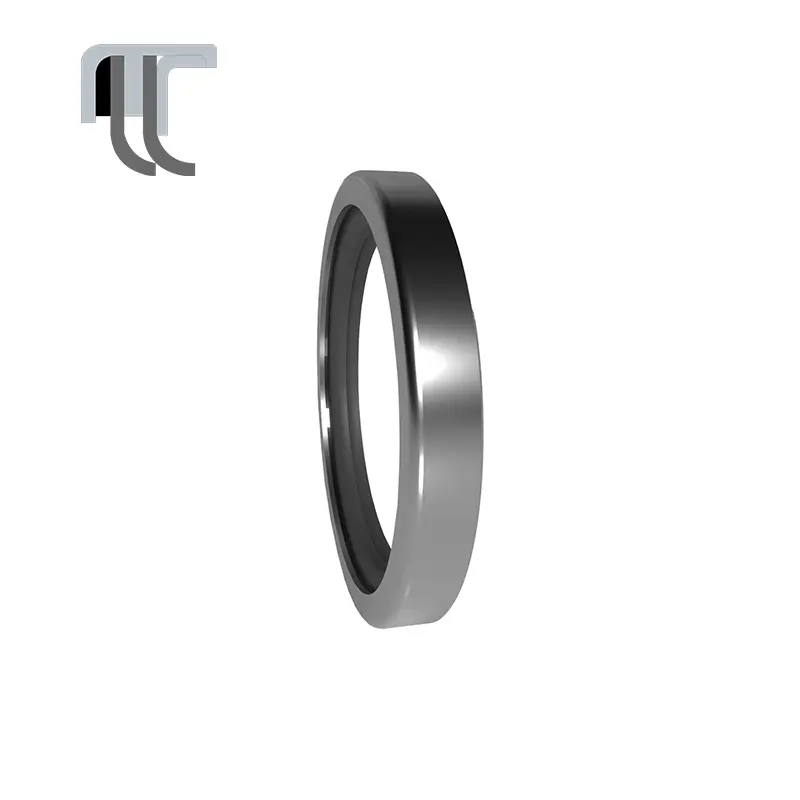

RCS Tipo PT Fe Fe Power Oil Sello (sello de aceite PTFE)

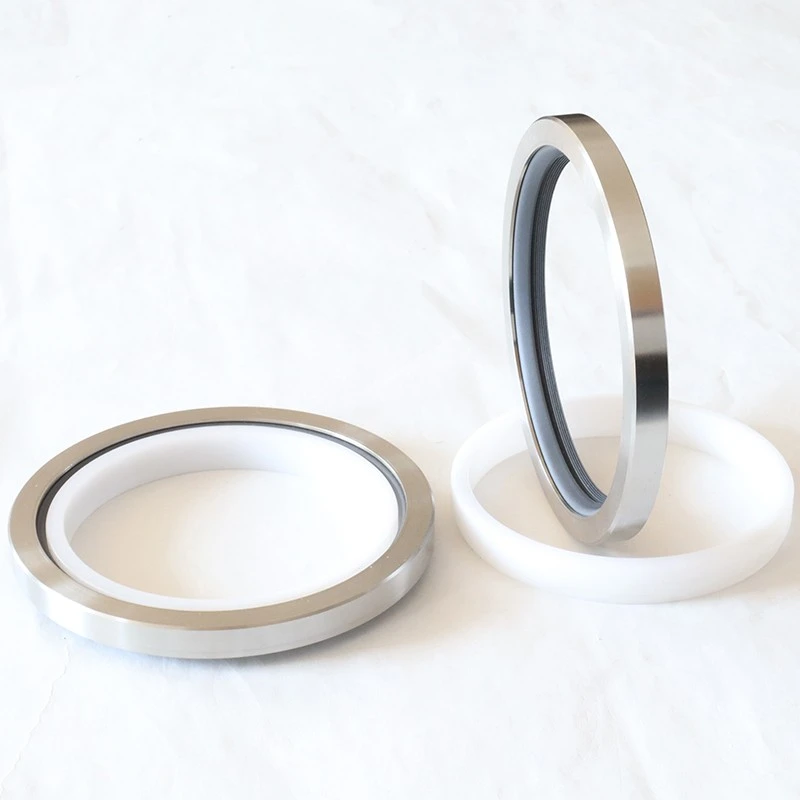

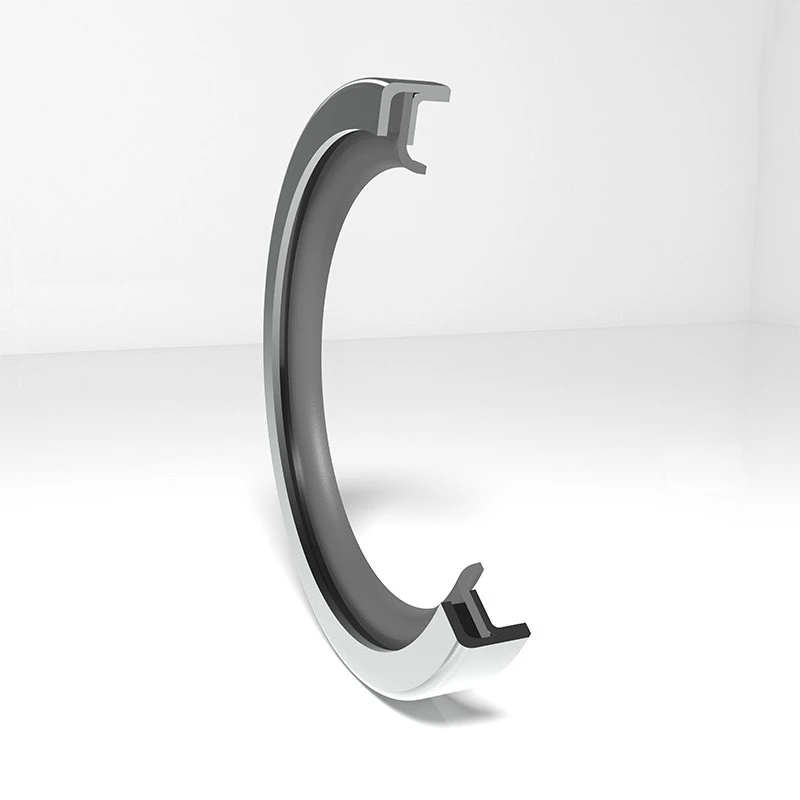

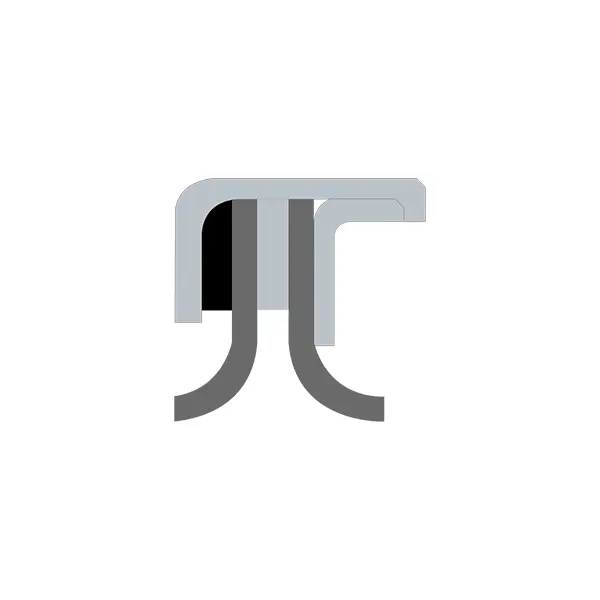

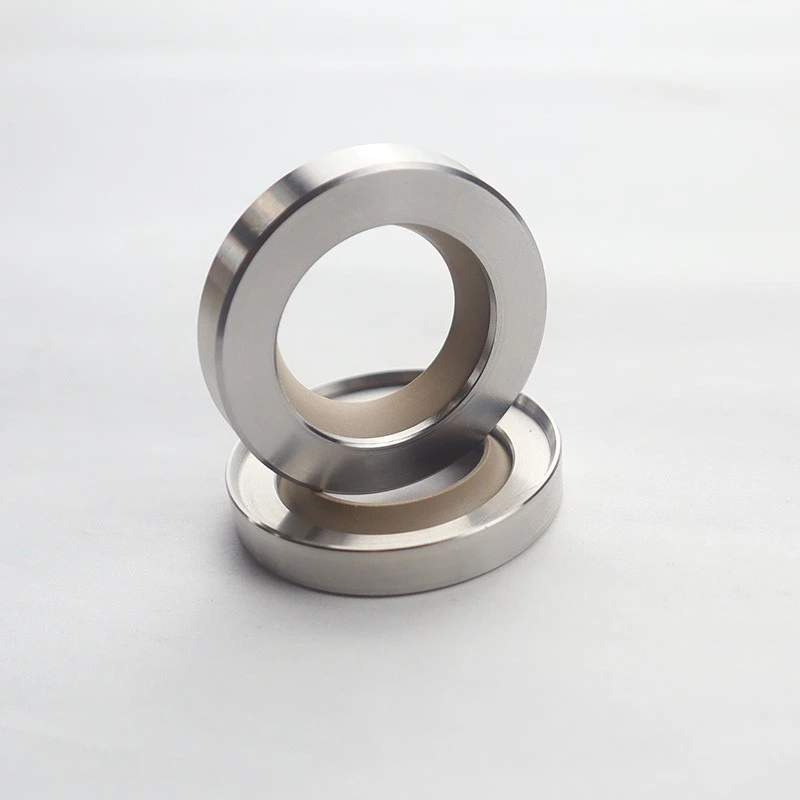

RC2057 Tipo Full Pt Fe Oil Sello
El sello de aceite eléctrico PTFE tipo RCS está compuesto de marco de metal, labio de sellado PTFE y sello estático interno. Se divide en un tipo, tipo B, tipo C, tipo D, etc. El sello de aceite PTFE completo de tipo RC2057 se divide en un tipo y tipo B, especialmente adecuado para ocasiones en las que los sellos de aceite tradicionales no pueden cumplir con los requisitos. Características:
1. Resistencia a la corrosión química
2. Amplio rango de temperatura
3. Adecuado para baja lubricación y lubricación sin aceite
4. Baja fricción para lograr un consumo de energía mínimo
5. Adecuado para la velocidad de alta línea
6. Sin pegajos
7. Adecuado para ejes giratorios que no se han endurecido (selección razonable de labios PTFE)
8. Adecuado para ocasiones con mayor presión
Ⅰ. Aplicaciones típicas:
Compresores rotativos, compresores de tornillos, cajas de transmisión/engranajes, sopladores, motores, bombas de máquina herramienta, motores hidráulicos, centrifugadoras, etc.
Ⅱ. Requisitos de dureza para superficies de apareamiento
Dureza recomendada: HRC ≥ 58. La dureza requerida está relacionada con muchos factores. Los ejes rotativos suaves también son aplicables en situaciones de baja presión y baja velocidad. Se recomiendan placas labiales PTFE6 para metales blandos.
Ⅲ. Requisitos de calidad para superficies de apareamiento
RA = 0.2-0.63 A RZ = 1-3UM RMAX = 1-4UM
| Forma transversal | Modelo | Presión (MPA) | Temperatura (℃) | Velocidad (EM) | Medio |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Petróleo, gas, agua, etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | Petróleo, gas, agua, etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | Petróleo, gas, agua, etc. |
|
RCS-D | 2 | -35 ~+200 | 20 | Petróleo, gas, agua, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Casi todos los medios |
|
RC2057-B | 2 | -35 ~+200 | 20 | Casi todos los medios |
Ⅳ. Patrón de flujo espiral de potencia fluida:
El tipo RCS-D adopta una placa labial con una estructura de patrón de flujo espiral para mejorar la capacidad de sellado. El eje giratorio solo puede girar en una dirección.
RC20658 Dimensiones de instalación
| Modelo | DF8 | Dh9 | L D10 | Smáximo |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Consulte a nuestra empresa | |||
Longitud del chaflán
| Rango de diámetro de la barra | Longitud del chaflán e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Especificaciones y dimensiones:

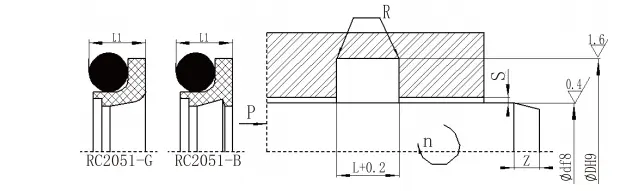

| D F8 Estándar RC2051 | D F8 Carga ligera RC2051-Q | D F8 Carga pesada RC2051-Z | D H9 | L+0.2 | L1 | Rmáximo | Smáximo | Zmínimo | d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Nota: 1. Para el diámetro del eje ≤30 mm, se recomienda usar la ranura abierta. El tipo de carga de luz es más fácil de instalar en la ranura cerrada.
2. Se recomienda que la dureza de la superficie del eje giratorio sea HRC> 58.
RC2053
| Rango de apertura D H9 | Diámetro de la ranura D H9 | Ancho de ranura L+0.2 | Altura del sello L1 | Esquinas redondeadas Rmáximo | Espacio radial s | Chaflán Zmínimo | Diámetro de alambre de junta tórica d0 | ||
| <10MPA | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-5.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Nota: 1. Para el diámetro del eje ≤ 30 mm, se recomienda una ranura abierta.
RC2052
| Rango de diámetro del eje D F8 | Diámetro de la ranura D H9 | Ancho de ranura L+0.2 | Espacio radial smáximo | Esquinas redondeadas Riñonalmáximo | Chaflán Zmínimo | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Nota: 1. Para el diámetro del eje ≤ 30 mm, se recomienda una ranura abierta.
2. Para presiones> 30 MPa, el área de la raíz del sello utiliza tolerancia H8/F8.
RC2054| Rango de apertura D H9 | Diámetro de la ranura D H9 | Ancho de ranura L+0.2 | Espacio radial smáximo | Esquinas redondeadas Riñonalmáximo | Chaflán Zmínimo | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-5.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Perfil | Modelo | Presión (MPA) | Temperatura (℃) | Velocidad de referencia (EM) |
Valor PV de referencia MPA.M/S | Medios de comunicación |
|
RC2051-B | ≤70 (estándar) | -35 ~+100 (Junta tórica a juego NBR) | <2 | ≤5 | Aceite hidráulico, emulsión, agua, gas, etc. Aceite hidráulico, emulsión, agua, gas, etc. |
| ≤30 (alta velocidad) | -20 ~+200 (Junta tórica a juego FKM) | <6 | ||||
|
RC051-G | ≤70 (estándar) | -35 ~+100 (Junta tórica a juego NBR) | <2 | ≤5 | Aceite hidráulico, emulsión, agua, gas, etc. Aceite hidráulico, emulsión, agua, gas, etc. |
| ≤30 (alta velocidad) | -20 ~+200 (Junta tórica a juego FKM) | <6 | ||||
|
RC2053-B | ≤70 (estándar) | -35 ~+100 (Junta tórica a juego NBR) | <2 | ≤5 | Aceite hidráulico, emulsión, agua, gas, etc. Aceite hidráulico, emulsión, agua, gas, etc. |
| ≤30 (alta velocidad) | -20 ~+200 (Junta tórica a juego FKM) | <6 | ||||
|
RC2053-G | ≤70 (estándar) | -35 ~+100 (Junta tórica a juego NBR) | <2 | ≤5 | Aceite hidráulico, emulsión, agua, gas, etc. Aceite hidráulico, emulsión, agua, gas, etc. |
| ≤30 (alta velocidad) | -20 ~+200 (Junta tórica a juego FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (Junta tórica a juego NBR) | ≤2 | ≤2.5 | Aceite hidráulico, emulsión, agua, gas, etc. Aceite hidráulico, emulsión, agua, gas, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Aceite hidráulico, emulsión, agua, gas, etc. |
|
RC2054 | ≤40 | -35 ~+100 (Junta tórica a juego NBR) | ≤2 | - | Aceite hidráulico, emulsión, agua, gas, etc. Aceite hidráulico, emulsión, agua, gas, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Aceite hidráulico, emulsión, agua, gas, etc. |
|
RDI | <36 | -35 ~+100 | <0.5 | - | Aceite hidráulico, emulsión, agua, gas, etc. |
|
RDA | <36 | -35 ~+100 | <0.5 | - | Aceite hidráulico, emulsión, agua, gas, etc. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Petróleo, agua, gas, etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Petróleo, agua, gas, etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Petróleo, agua, gas, etc. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Petróleo, agua, gas, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Casi todos los medios |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Casi todos los medios |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Aceite hidráulico, emulsión, agua, grasa, etc. |
DIRECCIÓN
