Nuestro elemento de guía de sellado de alta presión tiene una rica variedad de tipos.
El anillo de soporte es un componente básico importante del cilindro hidráulico. Ruichen Seal ha desarrollado con éxito el anillo de soporte fenólico (cinturón) reforzado con la tela para cumplir con el desarrollo del anillo deslizante internacional del sello combinado y la estructura de soporte suave. Después de años de práctica, la calidad excede la de productos extranjeros similares y ha sido bien recibido por los usuarios. La tabla de rendimiento se puede usar para referencia.

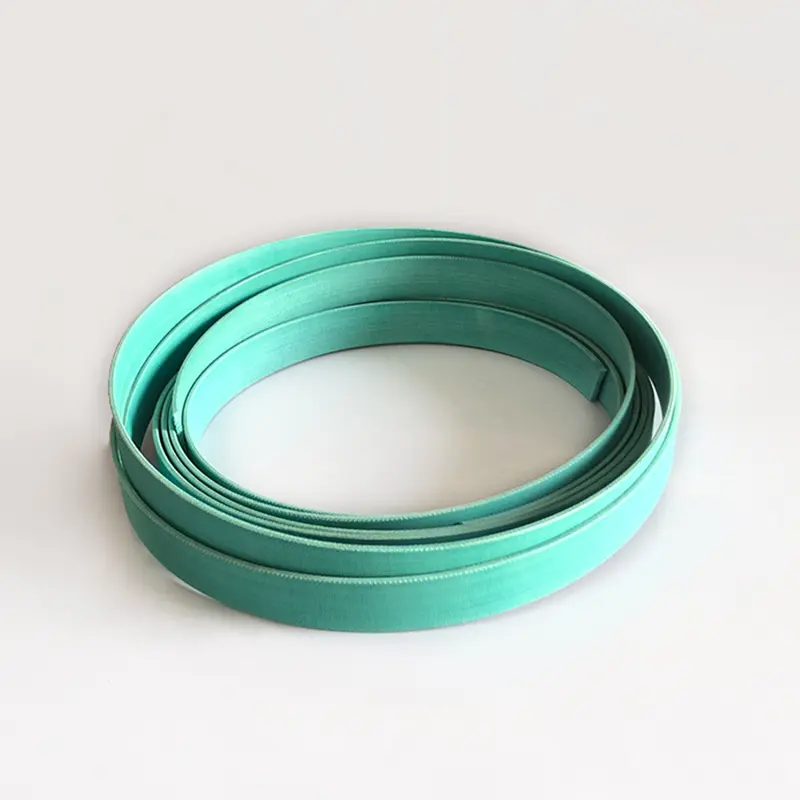

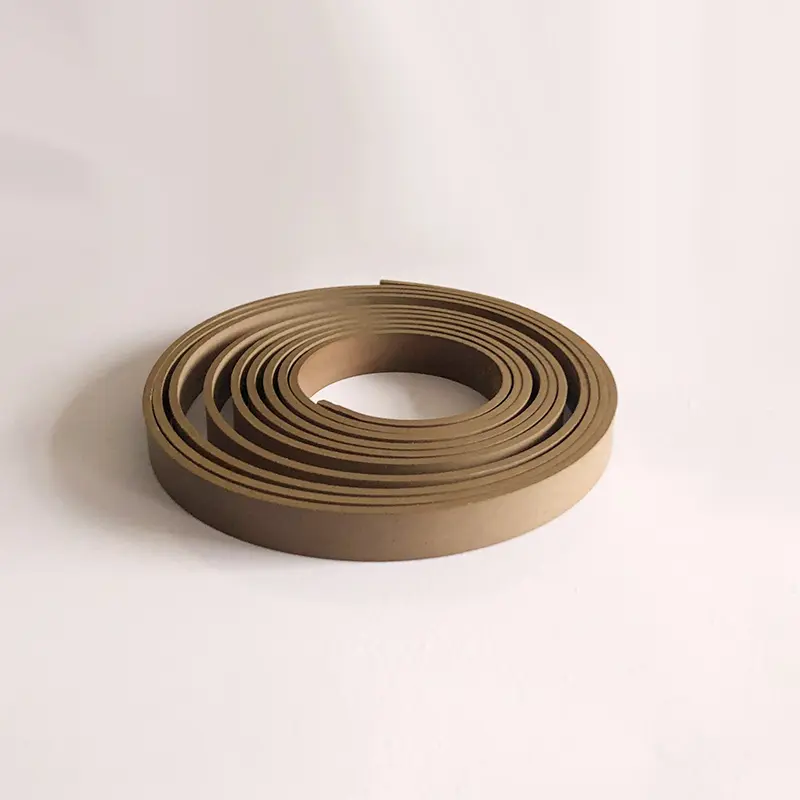

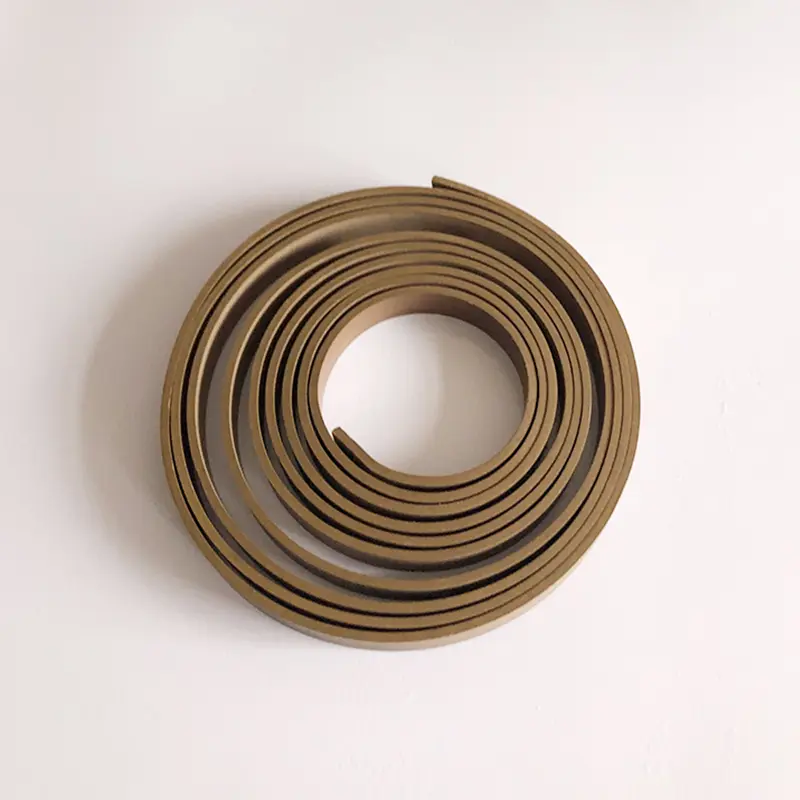

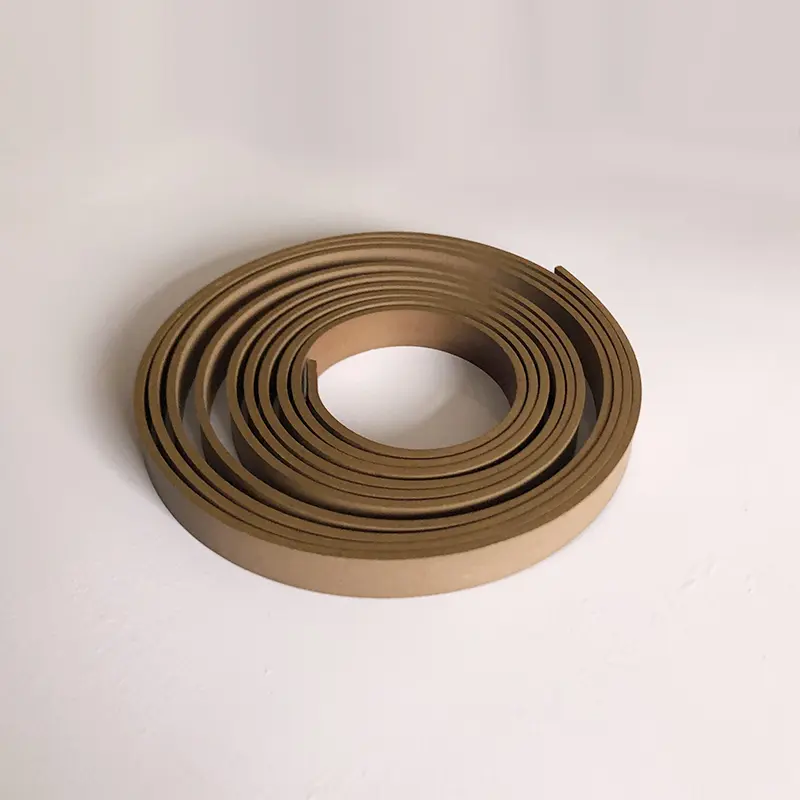

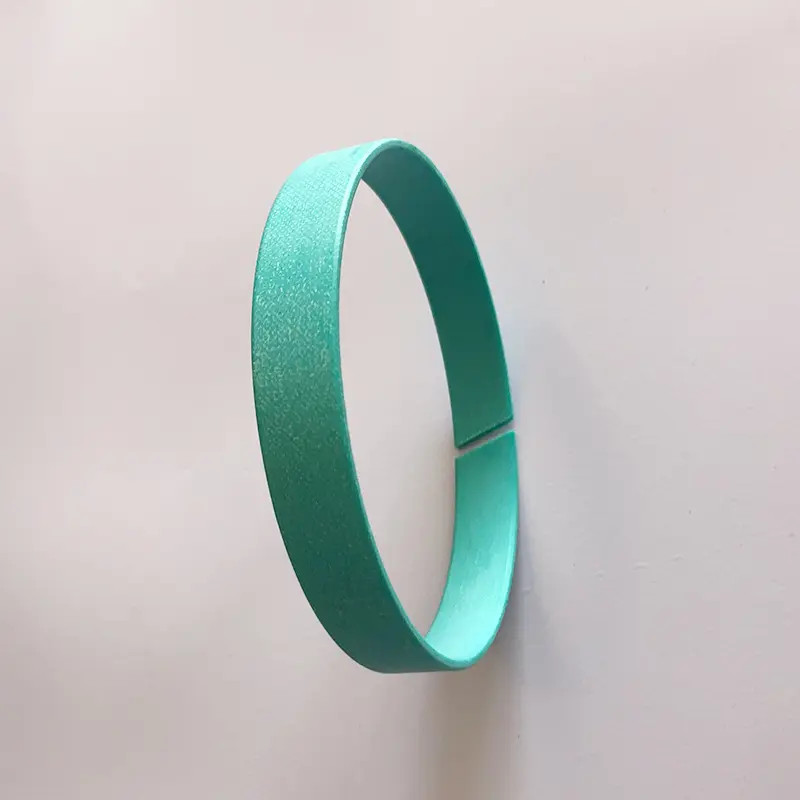

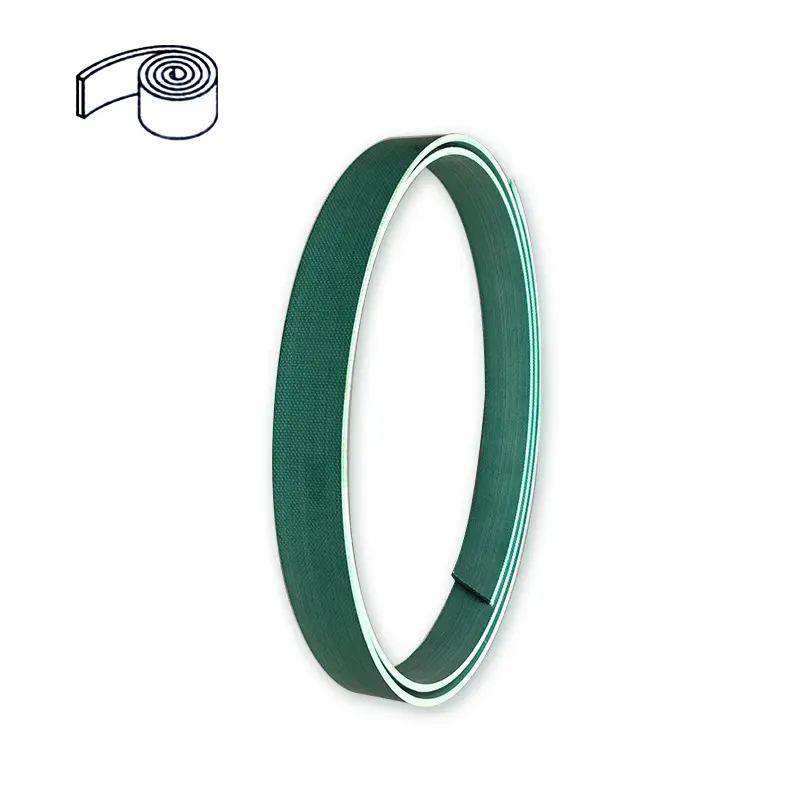

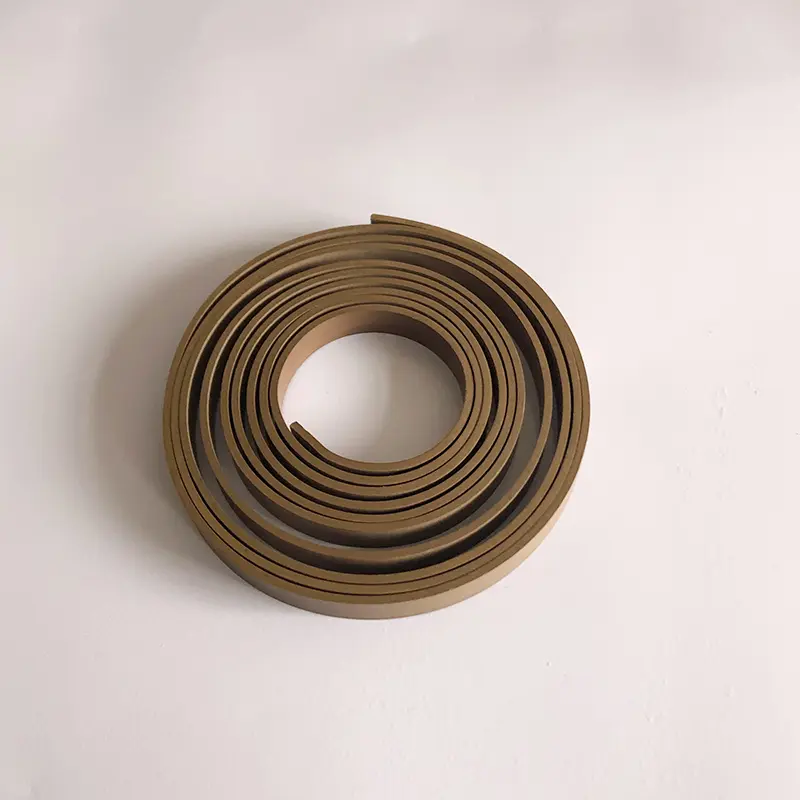

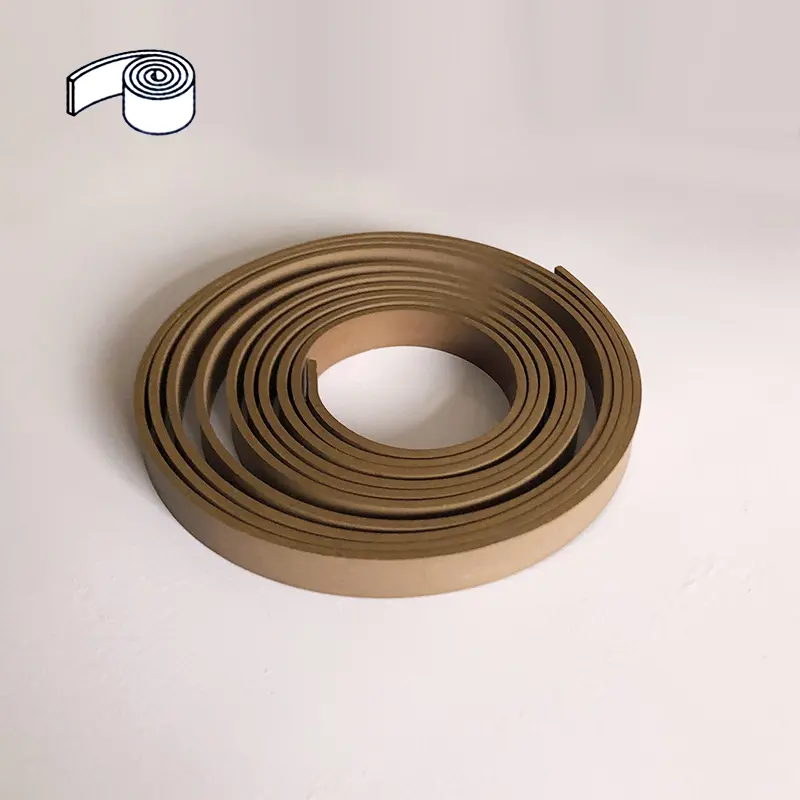

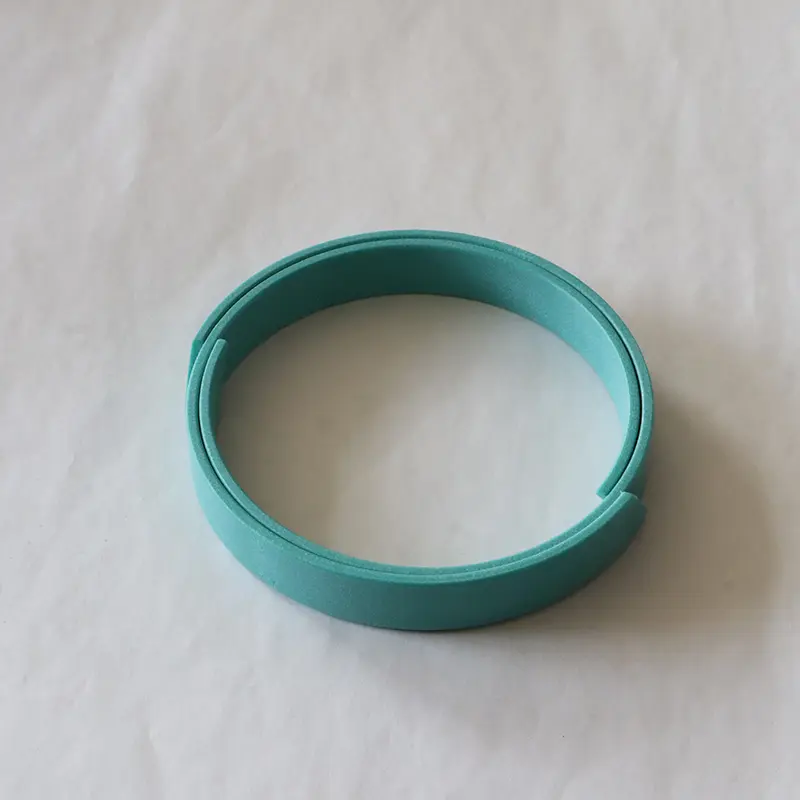

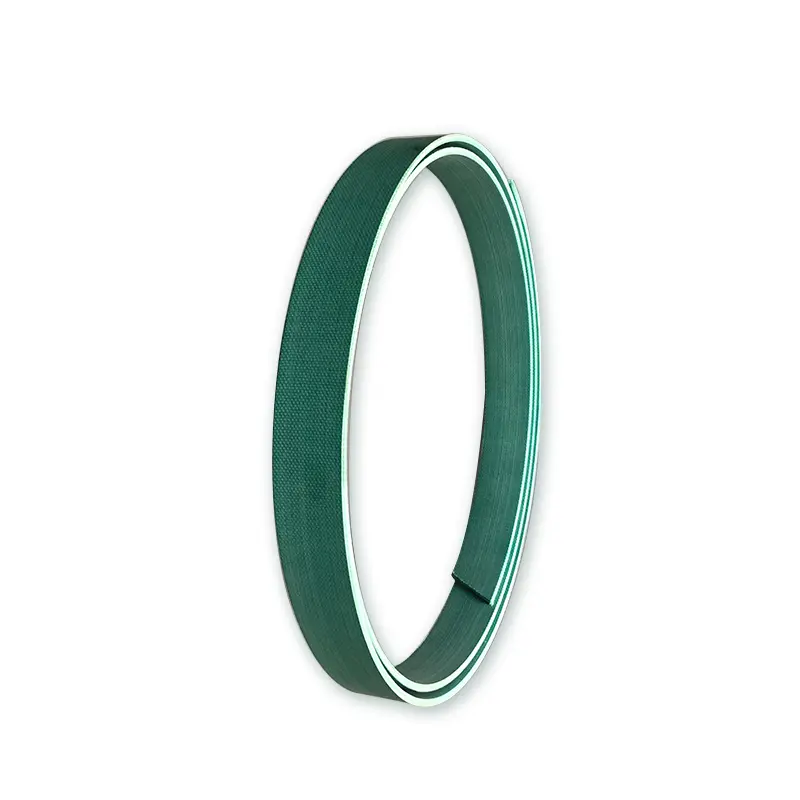

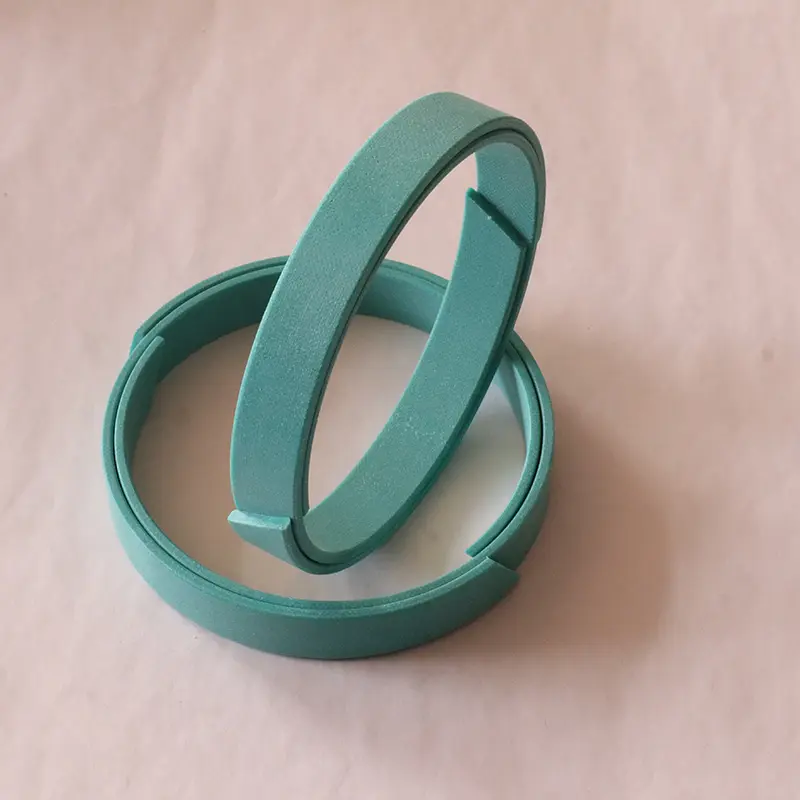

En términos de cinturón de guía, el cinturón de guía de politetraetraetraetraetraetraetraetraetraetra de RC1081 agrega polvo de bronce a PTFE, etc., con alto nivel de carga, bajo desgaste, baja fricción y sin características de arrastre; El cinturón de la guía fenólica reforzada con tela RC1082 adopta material refensivo de tela fenólica, y su capacidad de carga radial es mejor que la del cinturón de guía PTFE. Ambos se suministran en rollos, que son fáciles de cortar e instalar, y pueden evitar el contacto de metal. Los anillos de guía RCS y RCT se utilizan para la varilla de pistón y el pistón, respectivamente.
Los anillos resistentes al desgaste tienen la función de guiar con precisión el pistón o la varilla de pistón en el cilindro hidráulico y la fuerza radial absorbente, que pueden evitar el contacto con el metal. En comparación con los anillos de desgaste de metal, los anillos de desgaste no metálicos tienen las ventajas de la resistencia al desgaste, evitando el contacto con el metal, suprimir la vibración, permitir una eliminación radial más grande, ritmos simples y fácil instalación, y bajos costos de mantenimiento. Son ampliamente utilizados. Entre ellos, los anillos de guía fenólicos y PTFE reforzados con tela están disponibles en tipos de corte en el sitio y listos para usar.

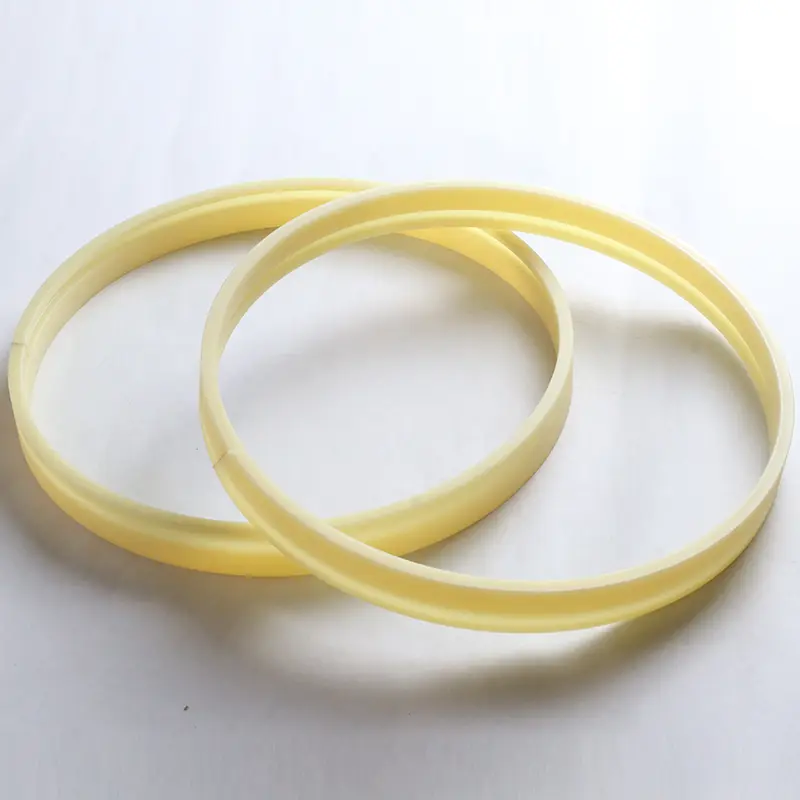

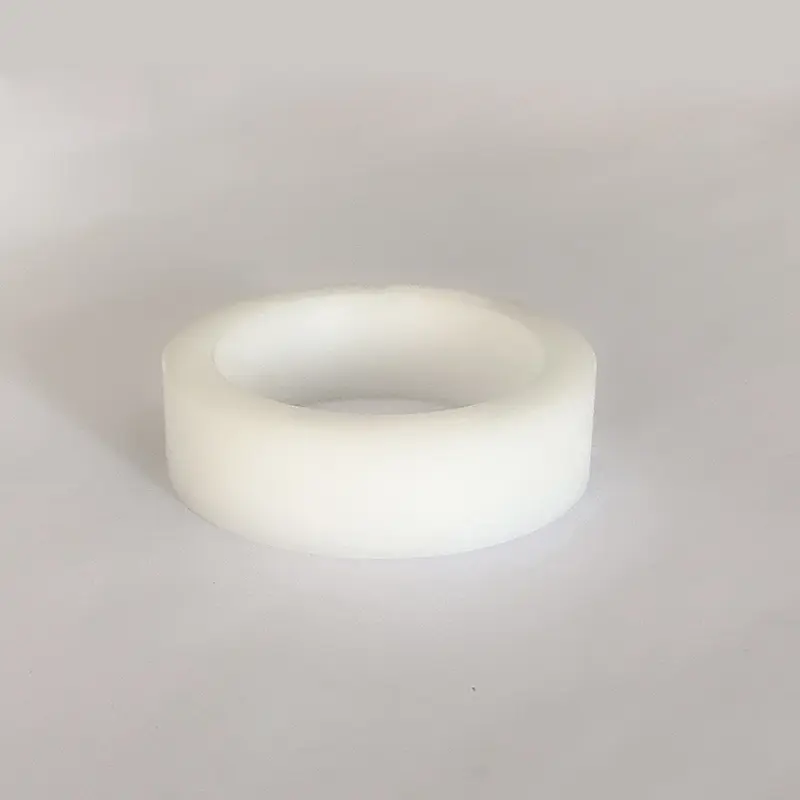

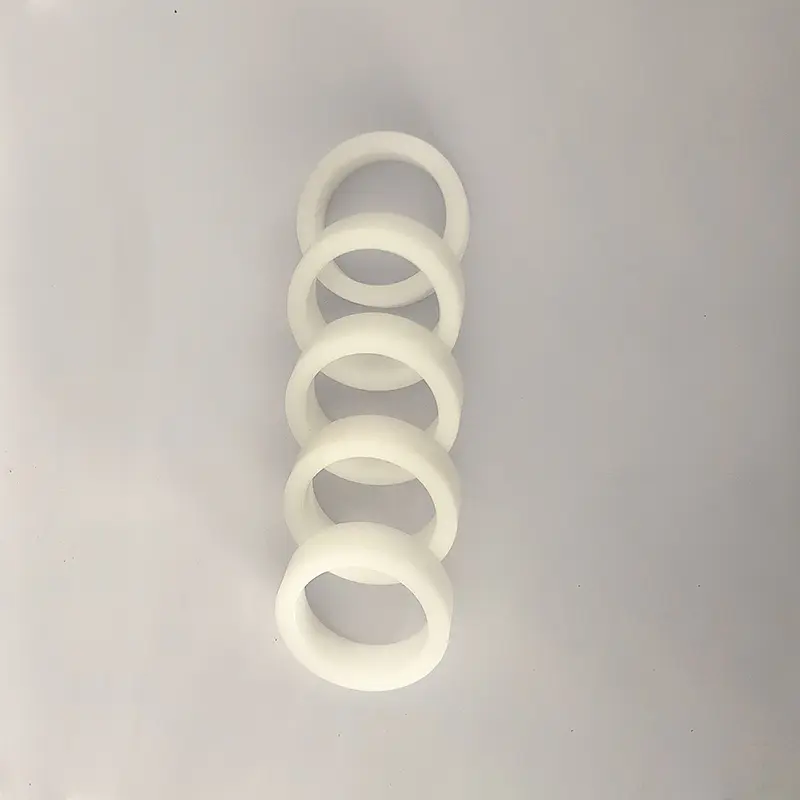

En términos de mangas de guía, GFAI se usa para varillas de pistón, con funciones de soporte, guía y a prueba de polvo; GFI también se usa para varillas de pistón, desempeñando un papel de apoyo y guía; GFA se usa para pistones, proporcionando apoyo y guía. Estos productos ayudan a los cilindros hidráulicos que funcionan de manera estable en todos los aspectos.
Características y aplicaciones del producto:
Ejemplo de pedido:

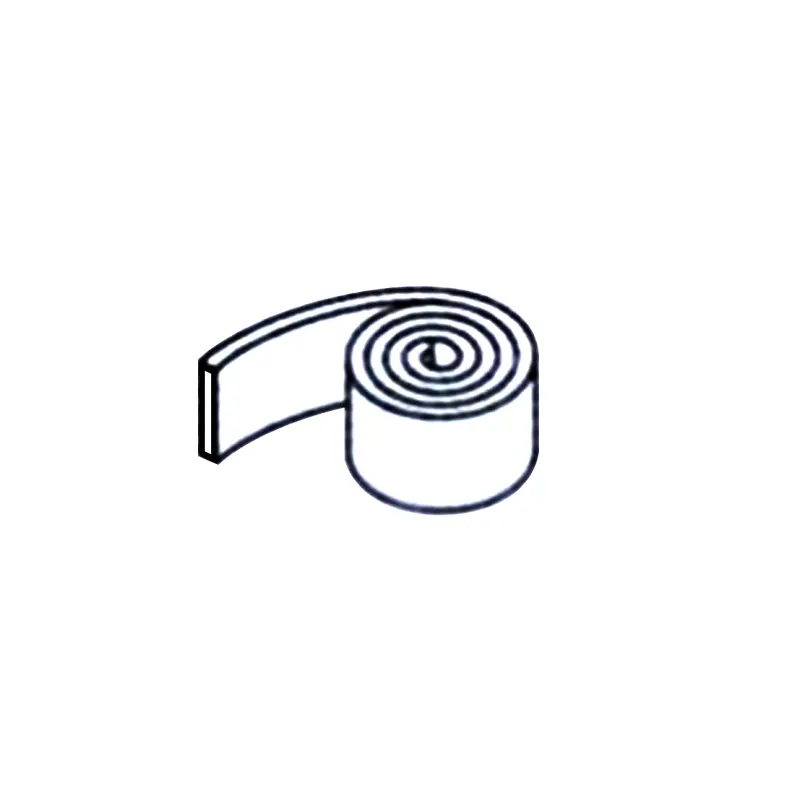

Ejemplo de pedido de cinta de la guía PTFE RC1081-9.7x2.5
Ejemplo de pedido de cinta de la guía de tela fenólica RC1082-9.7x2.5

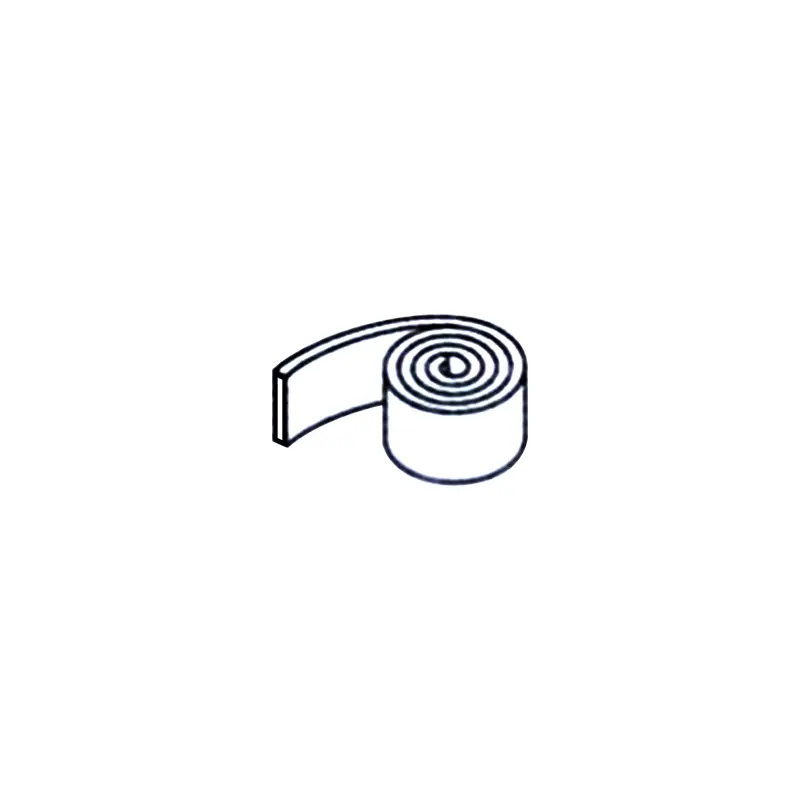

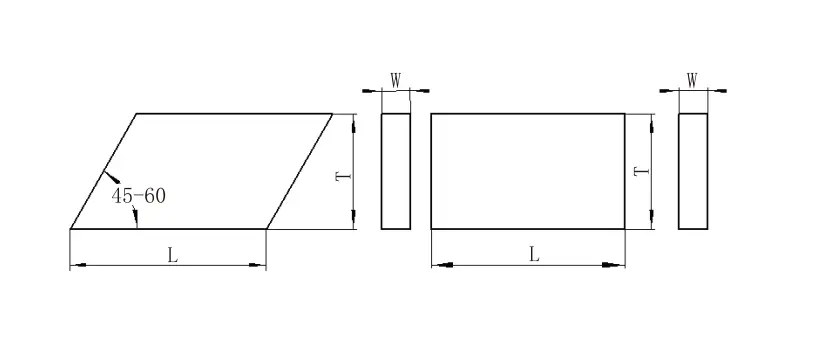

Cálculo de longitud de corte
Para el eje: L = 3.1 (D+W) para el agujero: L = 3.1 (D-W)
L --- Longitud del anillo D --- Diámetro del eje D --- Diámetro del orificio W --- Espesor del anillo Z --- Liquidación cortada

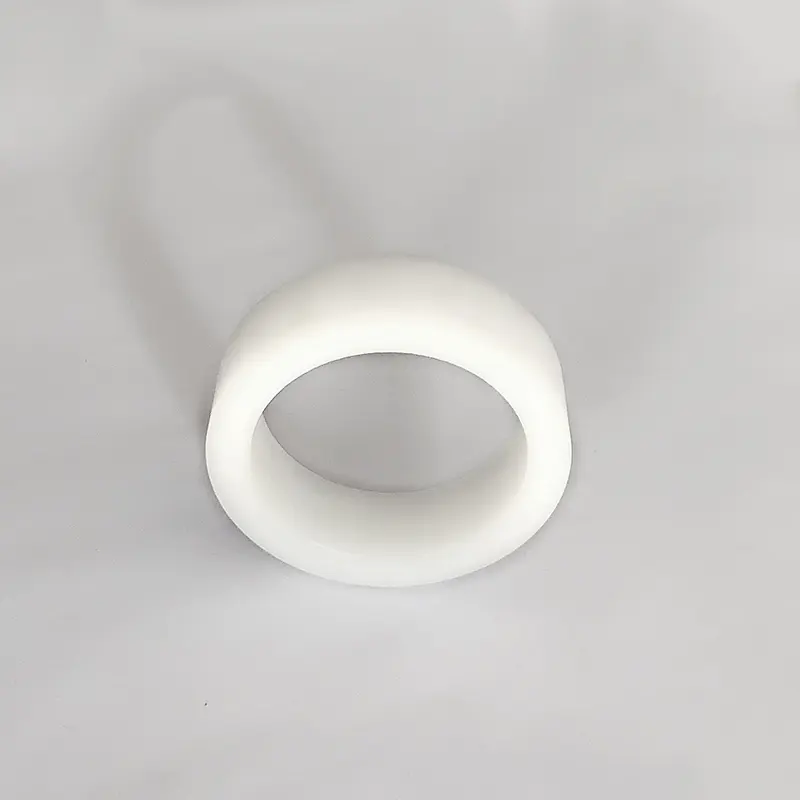

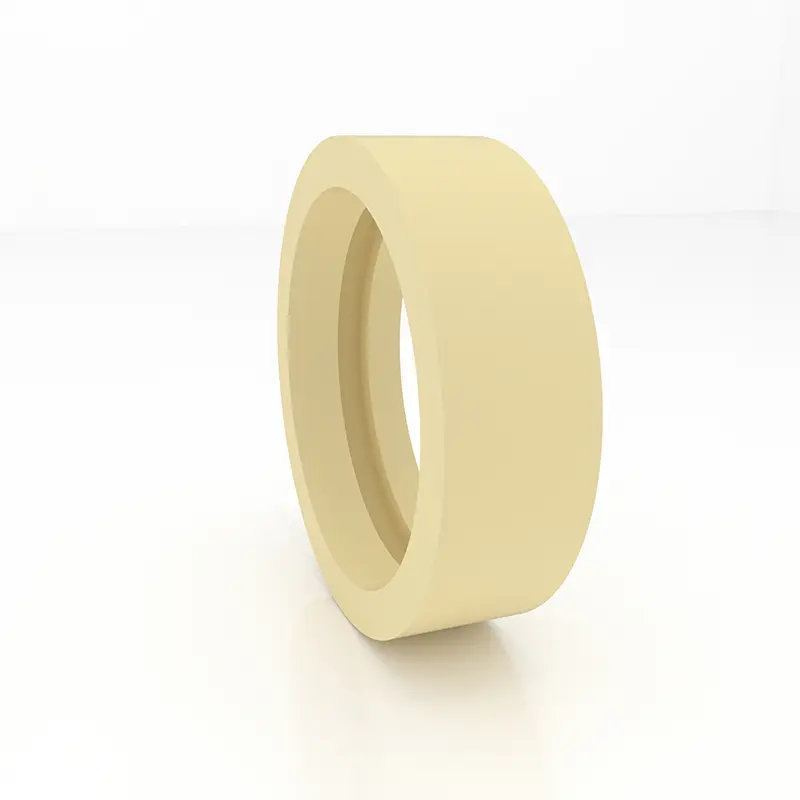

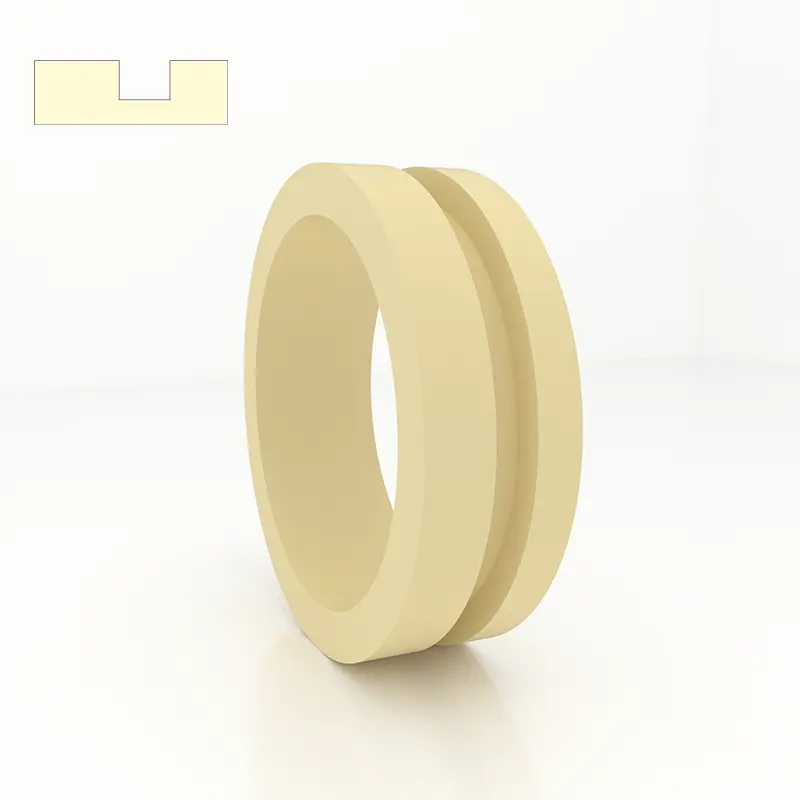

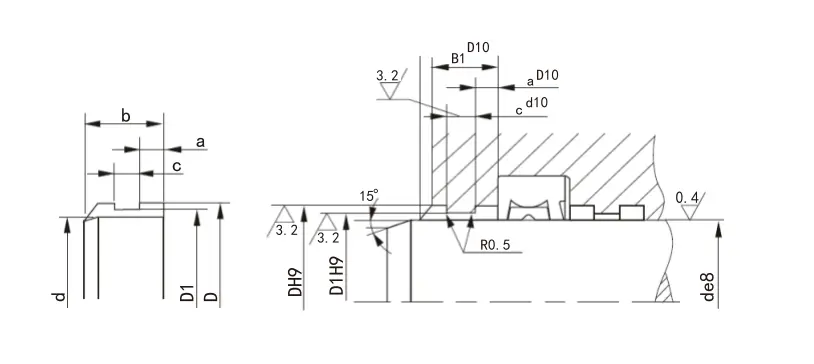

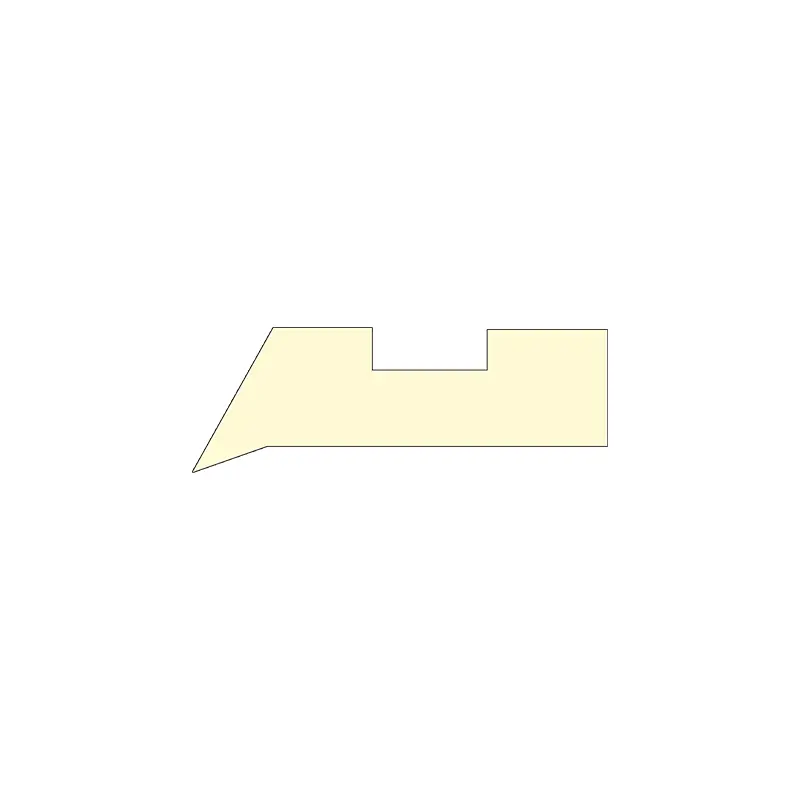

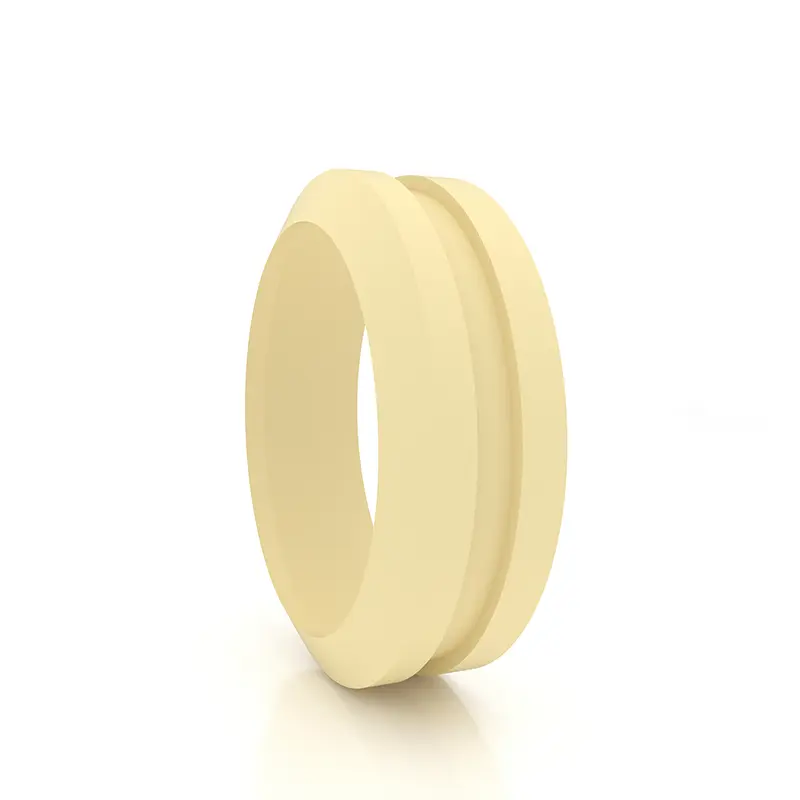

Guía de manga gfai
1. Performance y uso: la manga de guía GFAI es una manga de guía para la varilla de pistón, que soporta y guía la varilla del pistón y tiene una función a prueba de polvo.
2. Material: Nylon PA, Polyoxymetileno POM y politetrafluoroetileno PTFE.
3. Condiciones de trabajo: Temperatura de trabajo: -55 ～+225 ℃ (PTFE se usa por encima de 120 ℃).
4. Estándar de diseño: al diseñar y seleccionar, consulte la serie FAI de Hunger Company.
5. Método de marcado y pedido: la manga de la guía GFAI está marcada con el número de pedido, ejemplo: GFAI-0600PTFE

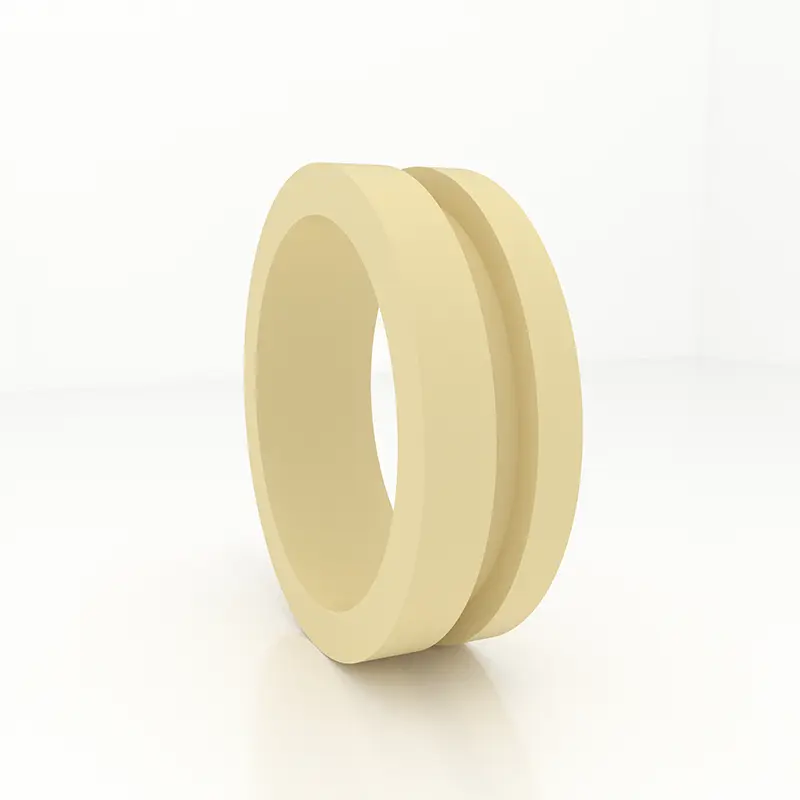

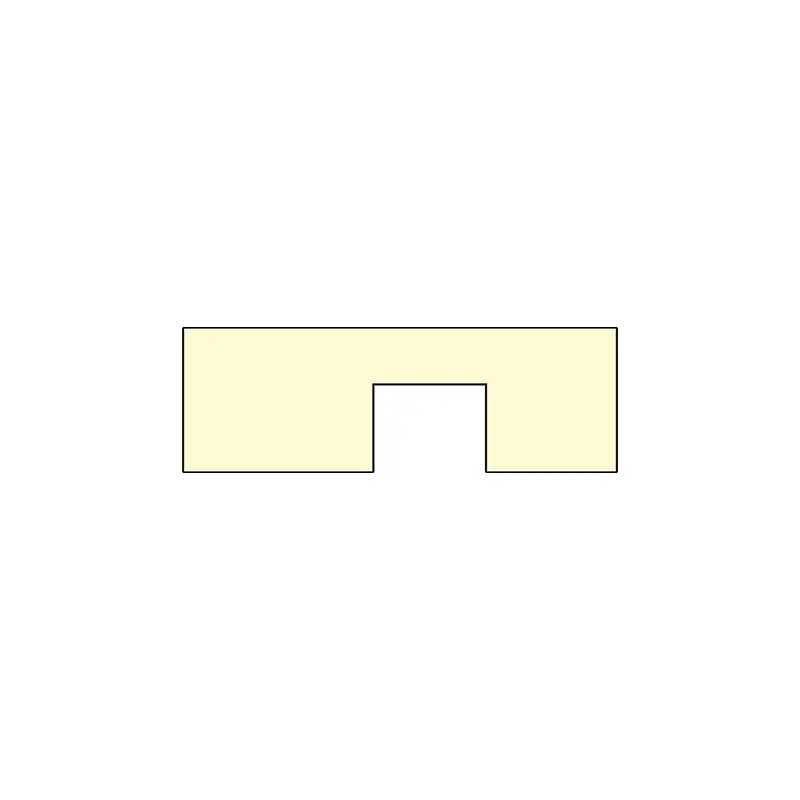

Guía de manga GFI
1. Performance y uso: la manga de guía GFI es una manga de guía para la varilla de pistón, que soporta y guía la barra del pistón.
2. Material: Nylon PA, Polyoxymetileno POM y politetrafluoroetileno PTFE.
3. Condiciones de trabajo: Temperatura de trabajo: -55 ~+255 ℃ (PTFE se usa por encima de 120 ℃)
4. Estándar de diseño: al diseñar y seleccionar, consulte la serie FI de Hunger.
5. Método de marcado y pedido: la manga de la guía GFI está marcada con número de pedido, ejemplo: GFI-0360PA

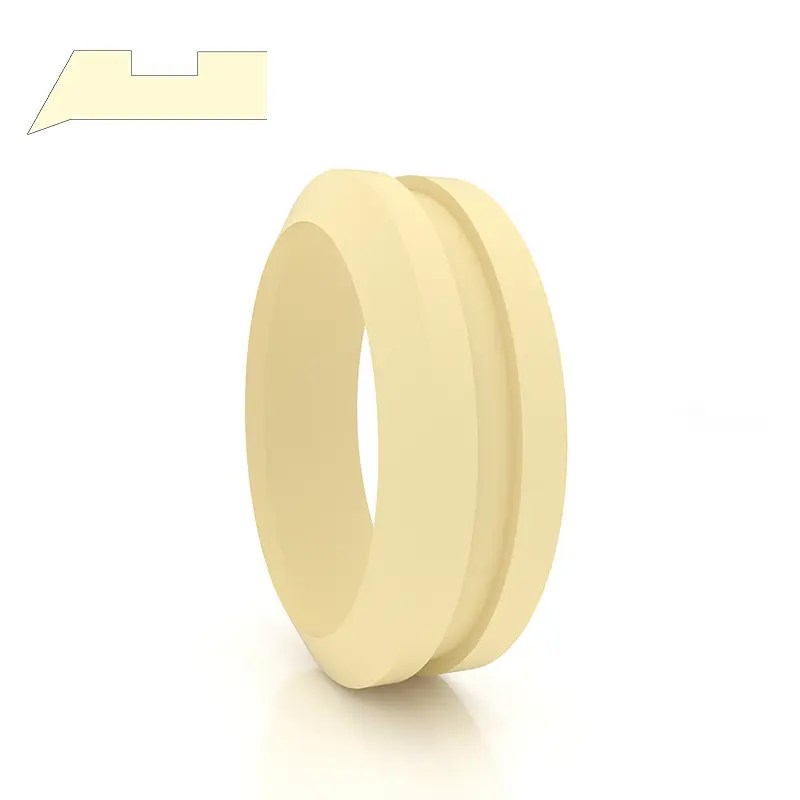

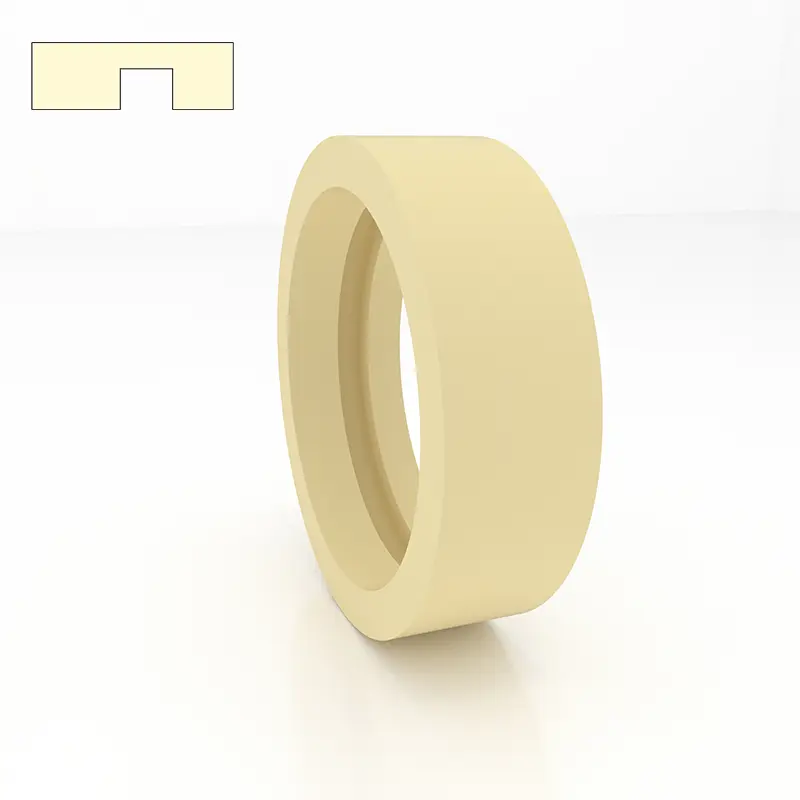

Guía de manga GFA
1. Performance y uso: la manga de guía GFA es una manga de guía para el pistón, que admite y guía el pistón.
2. Material: Nylon PA, Polyoxymetileno POM y politetrafluoroetileno PTFE.
3. Condiciones de trabajo: Temperatura de trabajo: -55 ~+255 ℃ (PTFE se usa por encima de 120 ℃)
4. Estándar de diseño: al diseñar y seleccionar, consulte la serie FA de Hunger.
5. Método de marcado y pedido: la manga de la guía GFA está marcada con número de pedido, ejemplo: GFA-0560PA

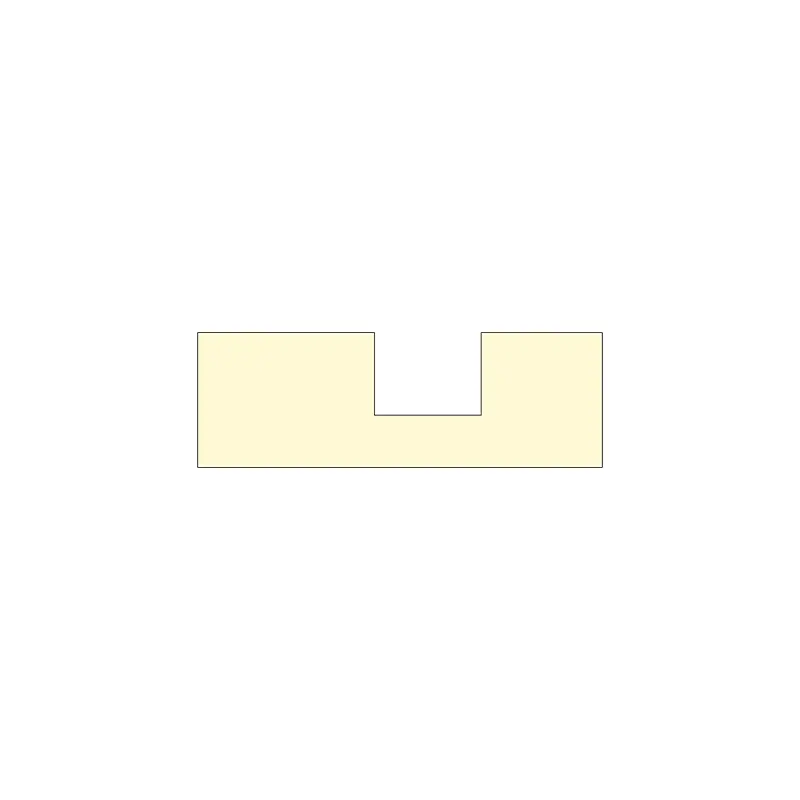

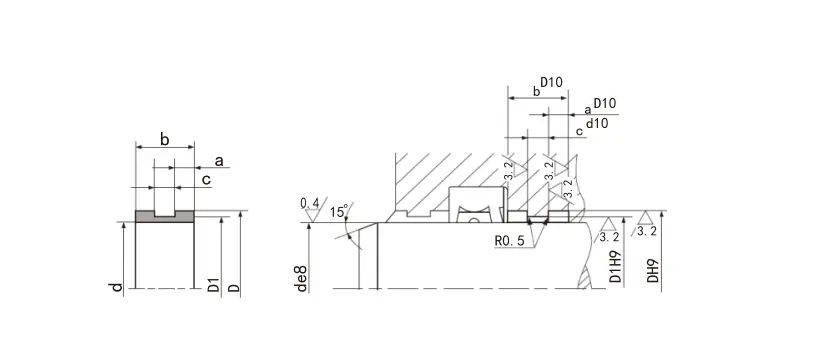

6. Dispositivo estructural:
Presupuesto:
| Modelo | Ancho de ranura H+0.2 |
Espesor T - 0.05 |
Grosor t T - 0.05 |
Espesor T - 0.05 |
Espesor T - 0.05 |
Espesor T - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Nota: La serie Boldface se usa comúnmente. Si el producto requerido no está en esta tabla, contáctenos. | ||||||

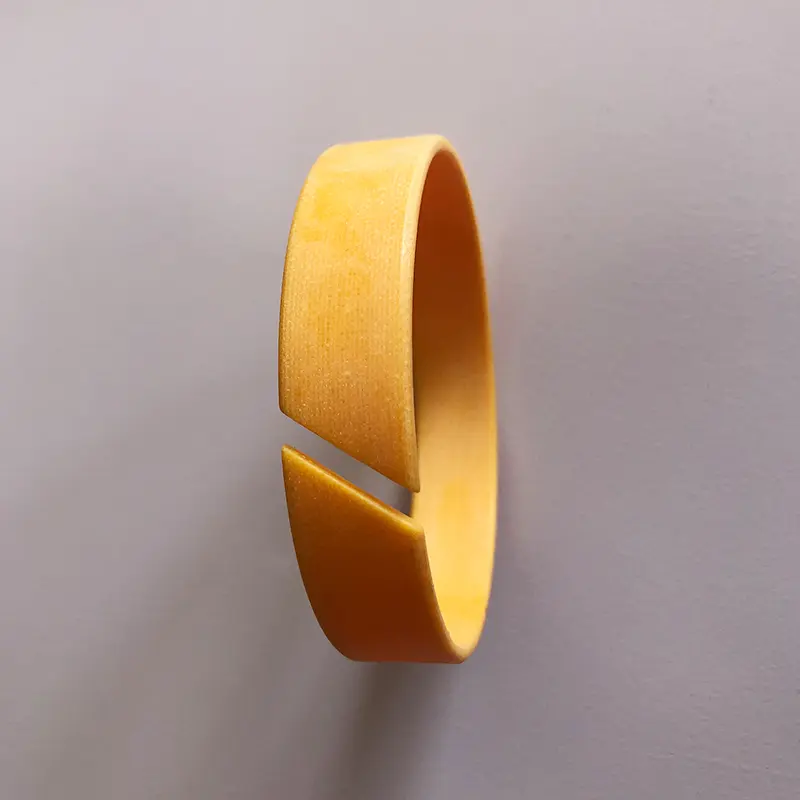

Anillo de soporte fenólico reforzado con tela (cinturón)
El anillo de soporte es un componente básico importante del cilindro hidráulico. Para adaptarse al desarrollo de sellos combinados de anillo deslizante y estructuras de rodamientos suaves en el mundo, nuestra compañía ha desarrollado con éxito anillos de soporte fenólico reforzado con tela (cinturones). Años de uso real han demostrado que este producto ha alcanzado o superado el nivel de calidad de productos extranjeros similares y ha sido ampliamente elogiado por los usuarios. Las tablas 1 a 4 son las tablas de rendimiento de los anillos de soporte (cinturones) producidos por nuestra empresa.
Tabla1 Comparación de propiedades físicas de nuestro anillo de soporte y productos de Burak+Shamba
| Fuente de muestra | Espesor del anillo de soporte (mm) | Resistencia a la compresión (MPA) | Resistencia al aceite Tasa de cambio de peso aceite hidráulico (70 ± 2 ℃*24h) | Fuerza de ruptura (MPA) | Adhesión entre capas (KN/M) |
| Moda+shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Nuestros productos | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (con grafito) | 390 | 0.63 | 36.4 | 2.08 |
| Tipo de muestra | Nuestros productos | Orchot TLG ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (día) | Polioximetileno en cable | Gato (nosotros) | |
| Valor medido | Indicadores requeridos | ||||||||
| Resistencia a la compresión (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Tipo de muestra | Nuestros productos | Orchot TLG ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (día) | Polioximetileno en cable | Gato (nosotros) | |
| Valor medido | Indicadores requeridos | ||||||||
| Resistencia a la compresión (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Carga por unidad de longitud de contacto W (n/mm) | Hertz Relé de contacto ΔH (N/mm2) | Coeficiente de fricción | |||
| Estado de fricción seca | Estado de lubricación por goteo de aceite | ||||
| Nuestros productos | Orchot TLG | Nuestros productos | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Material | Ptfe+bronce |
| Suministrar | Rollo (generalmente unos 20 metros/rollo) o cortado a la longitud requerida |
| Ventajas | 1. Baja fricción, sin rastros y mordeduras; |
| 2. Puede funcionar bien incluso sin suficiente lubricación; | |
| 3. Resistente a una variedad de medios, excelente estabilidad química; | |
| 4. Puede acomodar objetos duros incrustados en el anillo resistente al desgaste para reducir los objetos duros que rascan el cilindro y los sellos, por lo que en situaciones de carga pesada, use múltiples anillos resistentes al desgaste; | |
| 5. También tiene una buena resistencia al desgaste en situaciones de alta velocidad y carga de luz, por lo que es el anillo resistente al desgaste más utilizado; | |
| 6. Sin restricciones de tamaño, se pueden usar en situaciones de gran diámetro. | |
| Temperatura | -60 ~+200 ℃ |
| Velocidad máxima | 15m/s |
| Resistencia a la extrusión máxima | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

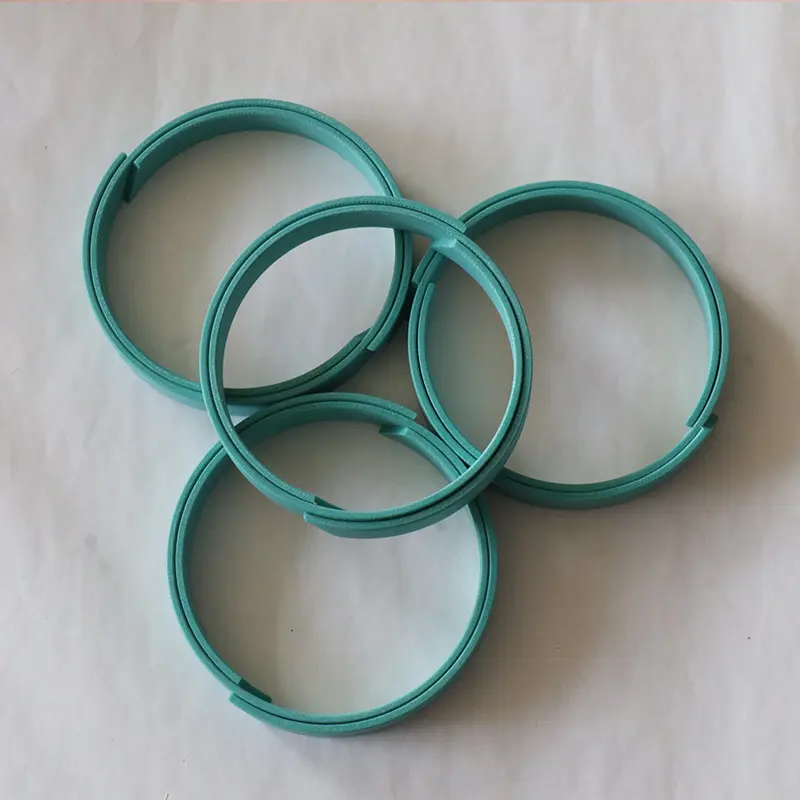

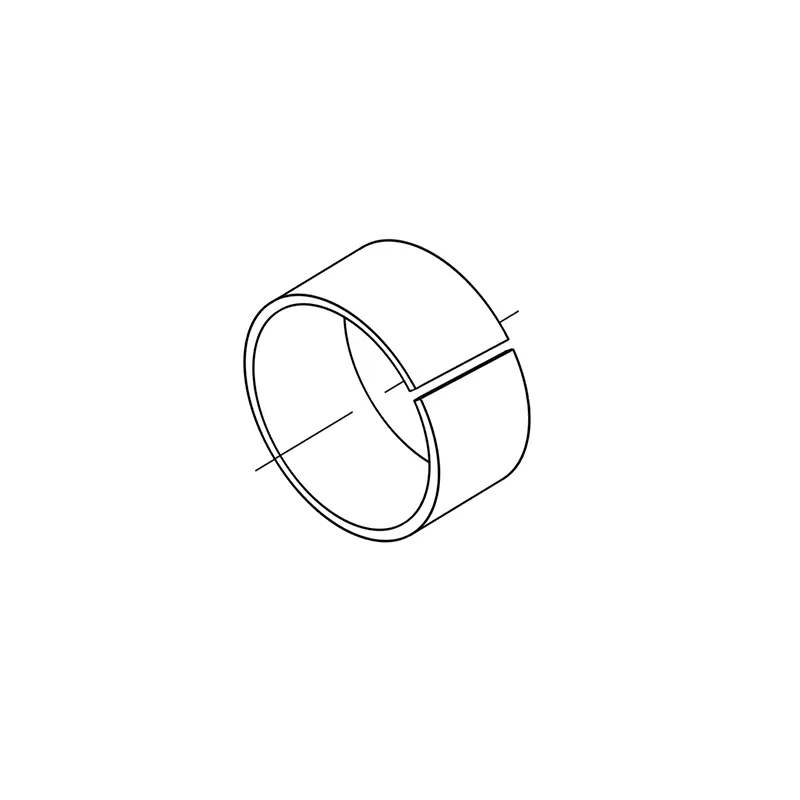

Anillo de guía no metálico RCS para la barra de pistón
RCT no metálico anillo de guía para pistón

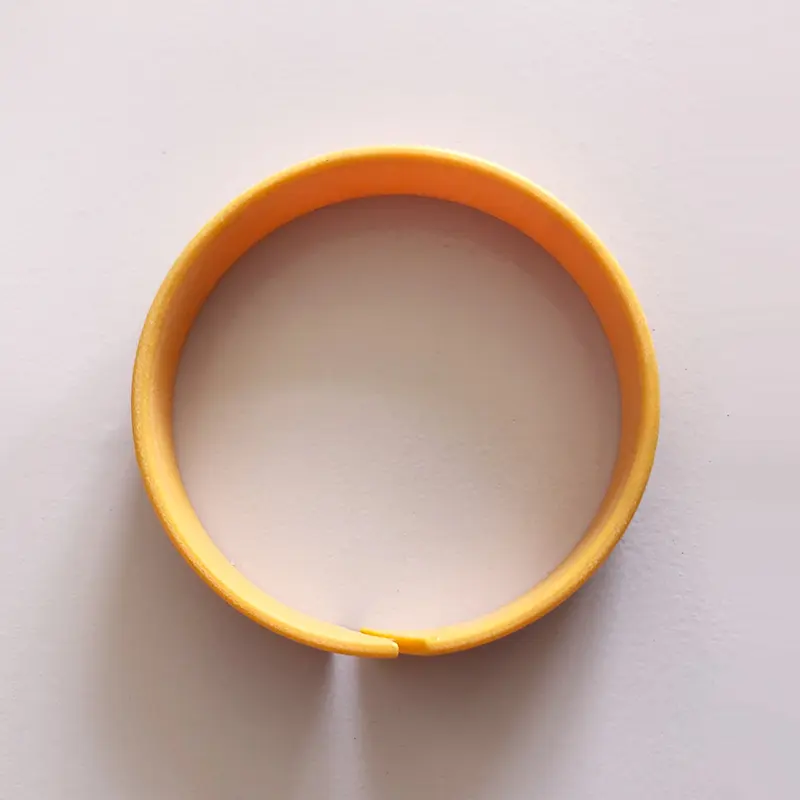

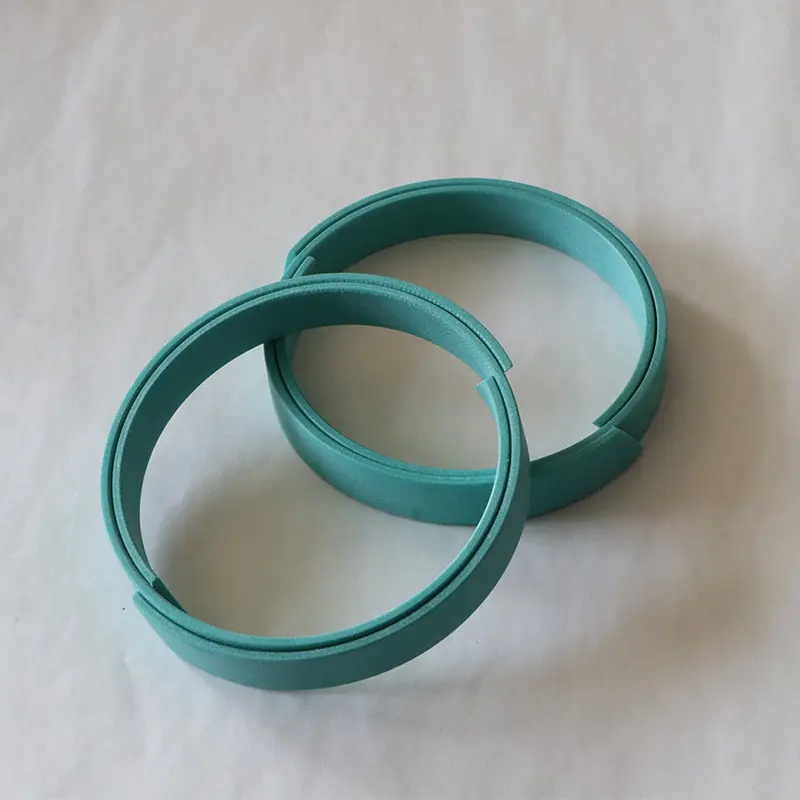

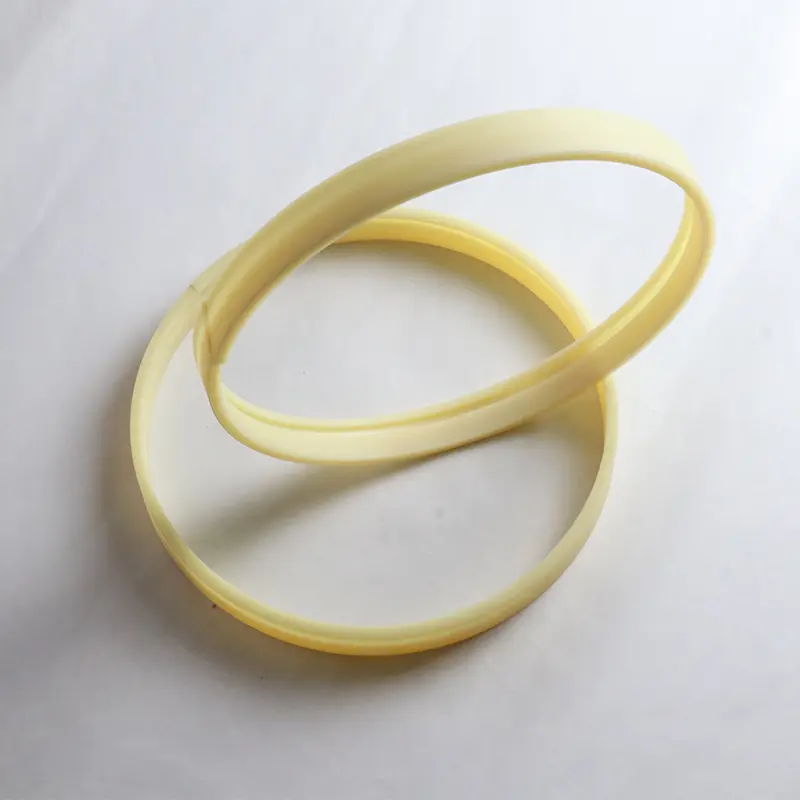

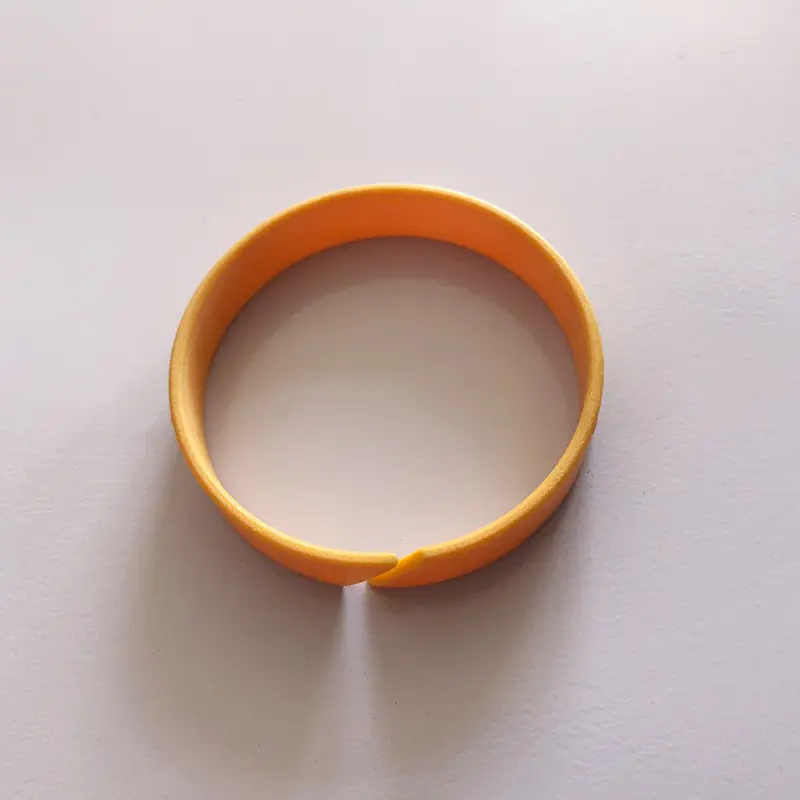

Para el pistón o la varilla de pistón que se ejecuta en el cilindro hidráulico, el anillo de desgaste tiene un efecto guía preciso y puede absorber fuerzas radiales. Al mismo tiempo, el anillo de desgaste puede evitar el contacto metálico de las piezas deslizantes en el cilindro hidráulico. En comparación con los anillos de desgaste de metal, los anillos de desgaste no metálicos tienen muchas ventajas. Entre ellos, los anillos de guía fenólicos y PTFE reforzados con tela están disponibles en tipo de corte en el sitio y tipo de uso listo para usar.
1. Buena resistencia al desgaste
2. Evite el contacto de metal a metal
3. Puede suprimir la vibración mecánica
4. Debido al efecto centrado del anillo resistente al desgaste, se permite una gran distancia radial
5. El ritmo es simple y fácil de instalar
6. Bajo costo de mantenimiento Basado en las ventajas anteriores, se usa ampliamente
Material:
1.
2. Polyoxymetileno POM o Nylon PA y sus materiales modificados
3. Resina de formaldehído + refuerzo de fibra PRIF
Tabla de comparación de capacidad de carga de diferentes materiales (referencia)
| Material | Capacidad de carga máx (N/mm2) |
| Polvo de cobre lleno de PTFE | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Polvo fenólico con tela | 90 (60 ℃); 40 (80 ℃) |
| Polioximetileno o nylon | 25 (60 ℃); 15 (80 ℃) |
| Polioximetileno o nylon lleno | 40 (60 ℃); 30 (80 ℃) |
| Suavidad | RTMAX (μm) | RA (μm) |
| Superficie deslizante | ≤2.5 | 0.05-0.3 |
| Fondo | ≤10 | ≤2 |
| Surgimiento | ≤15 | ≤3 |

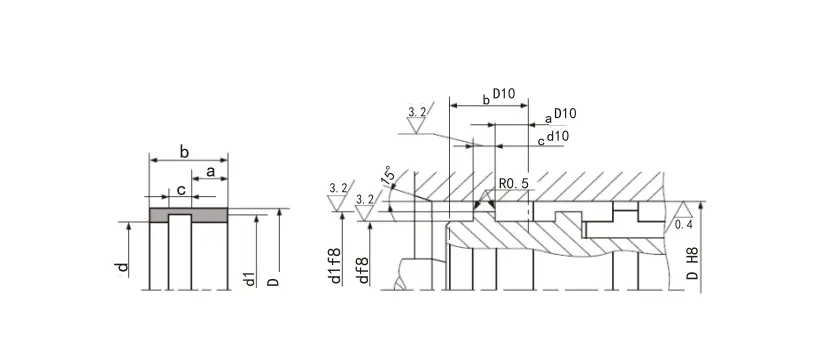

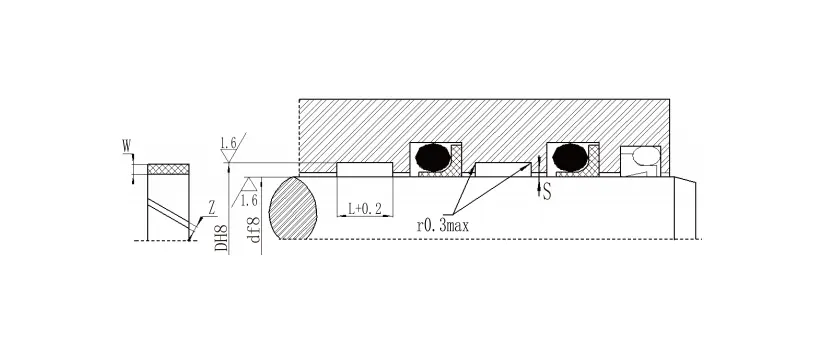

Serie de especificaciones de anillo de guía de varilla de pistón
| Diámetro de la barra | Diámetro inferior | Ancho de ranura | Espesor | Brecha |
|
Diámetro de la barra | Diámetro inferior | Ancho de ranura | Espesor | Brecha |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
