Sellos de varilla de pistón de alta presión

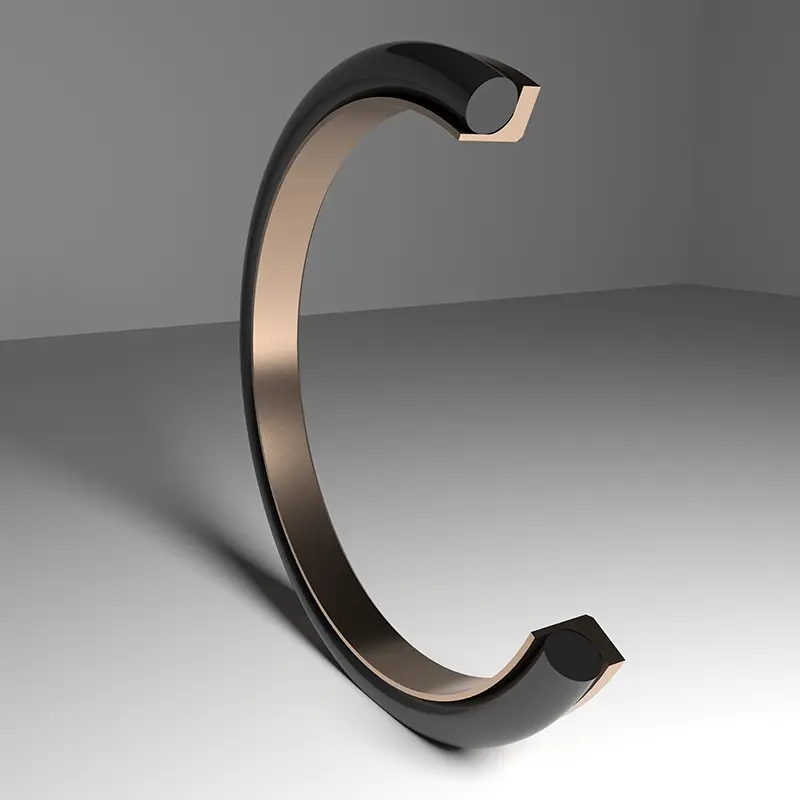

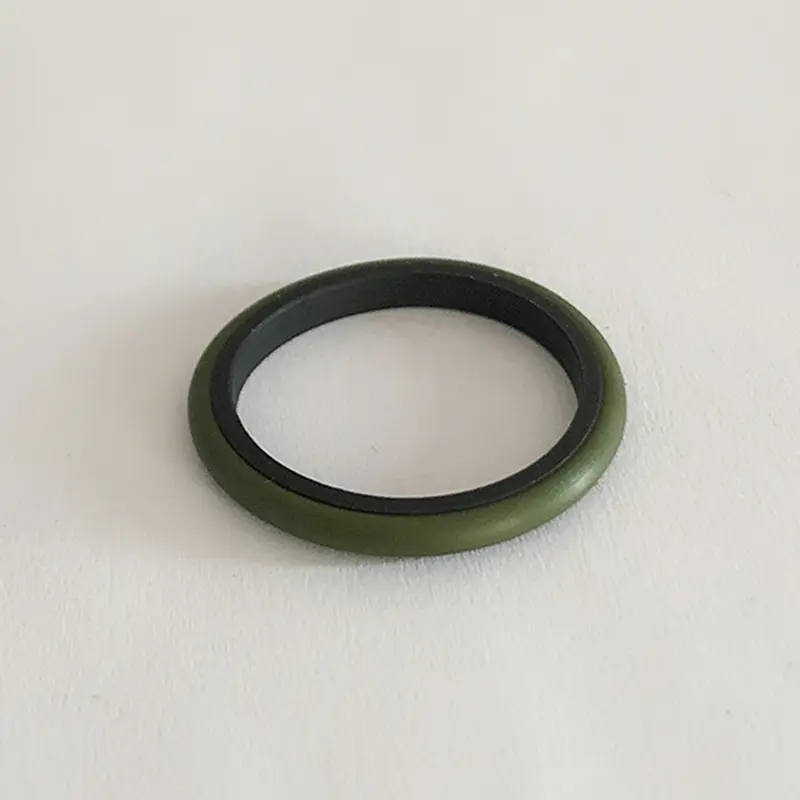

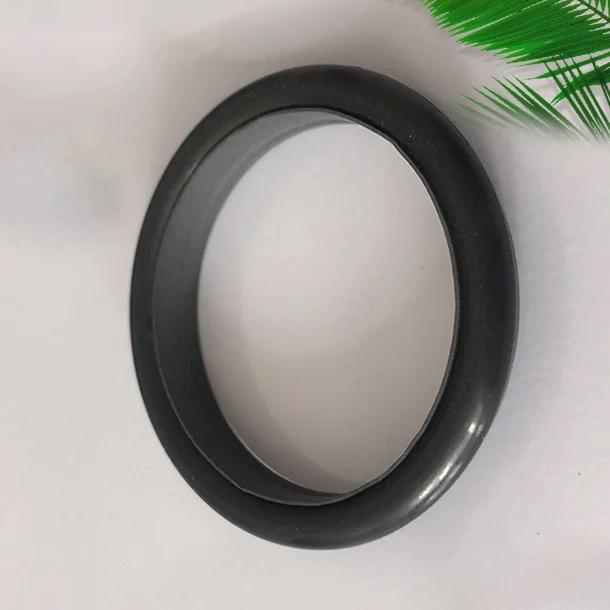

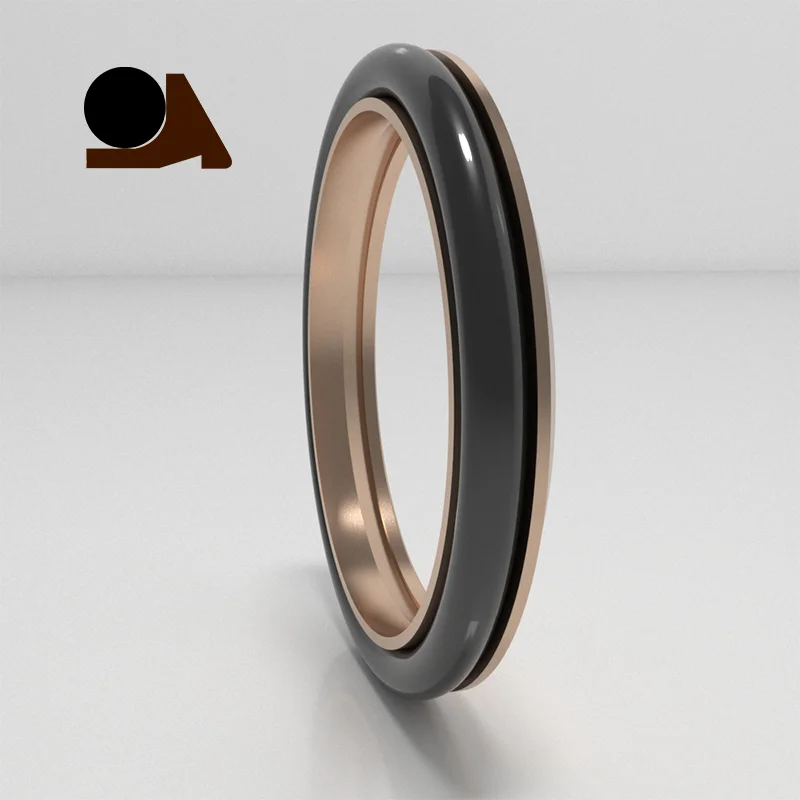

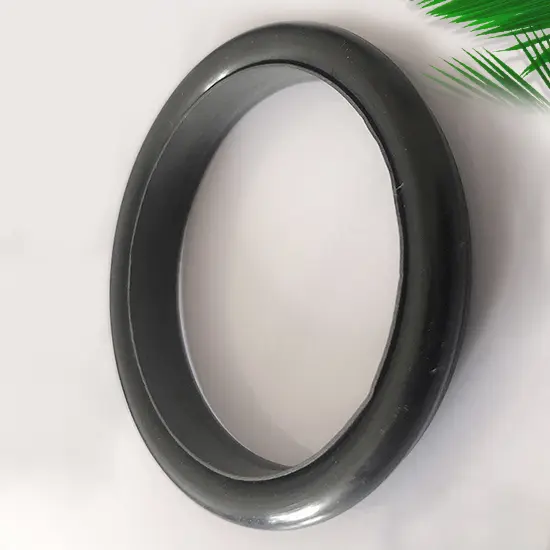

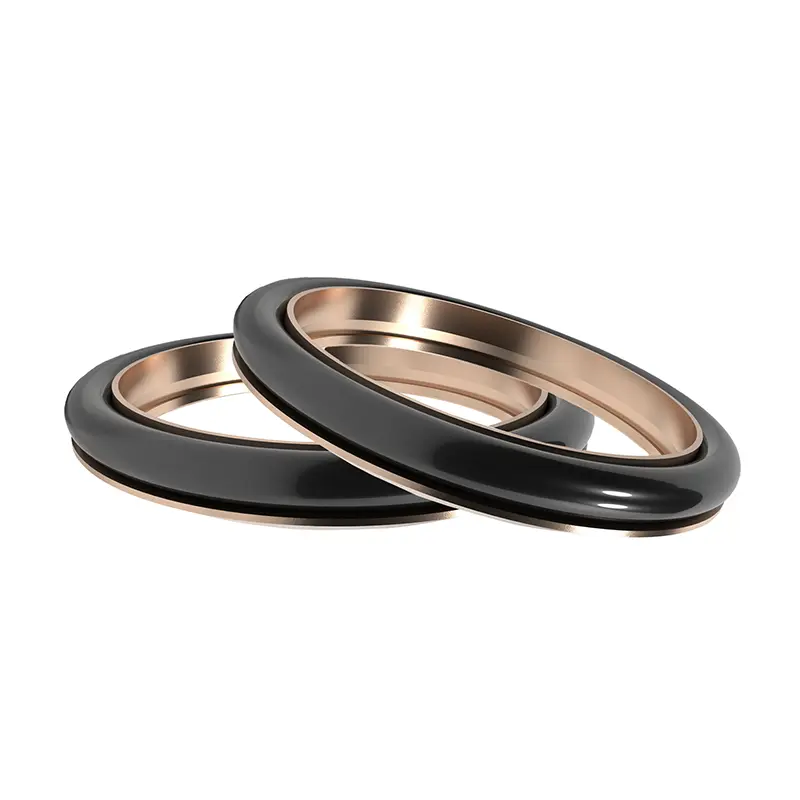

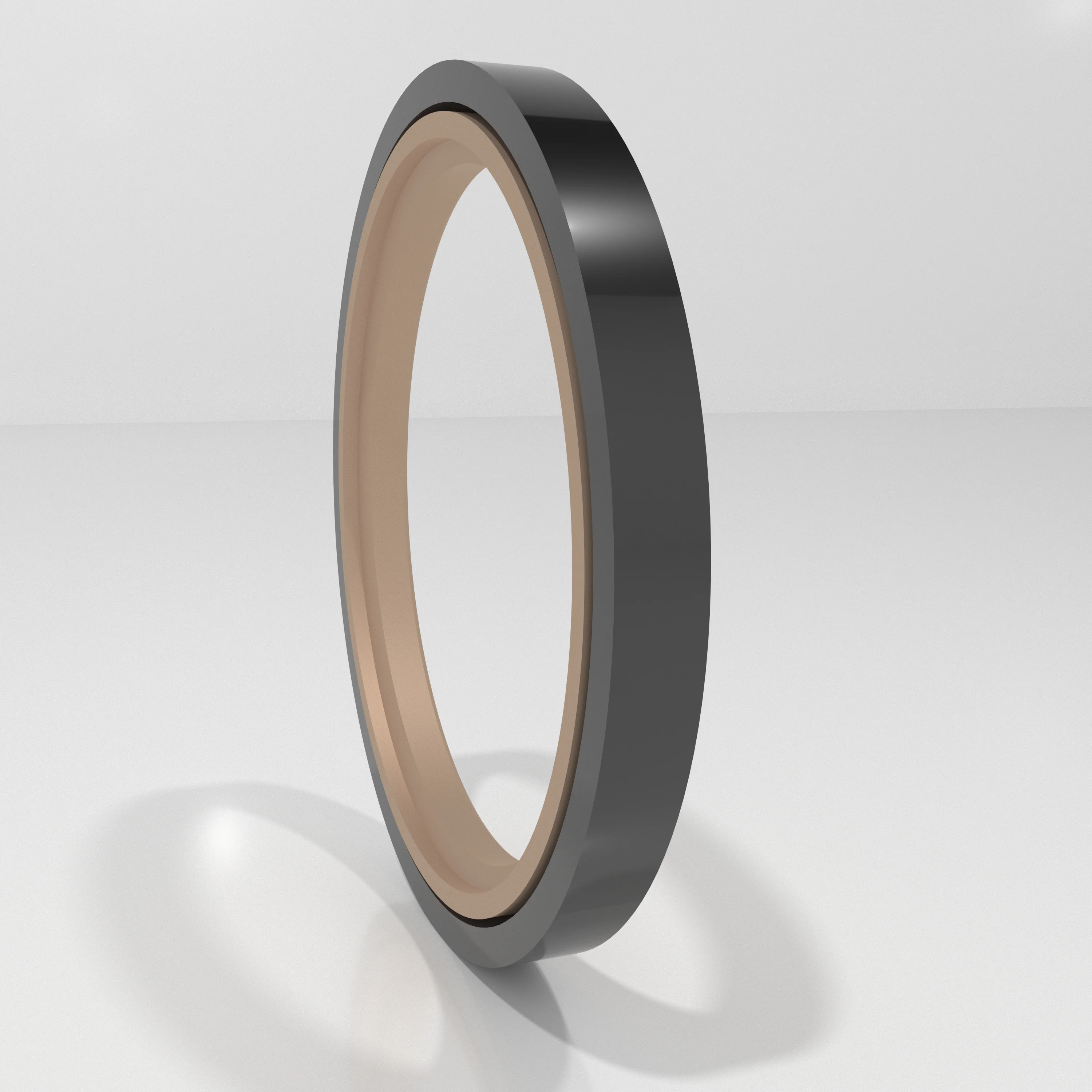

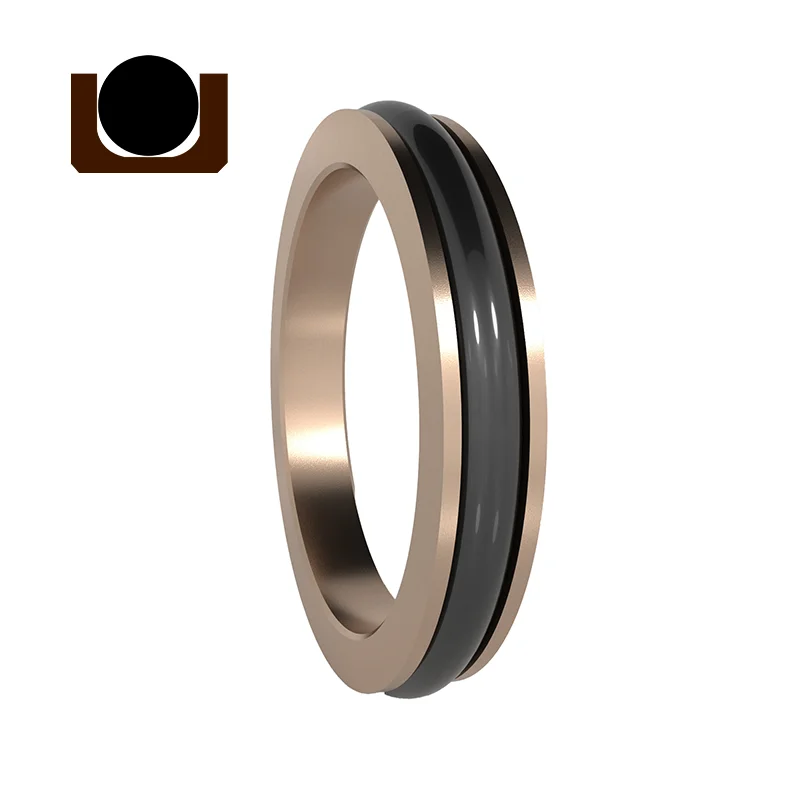

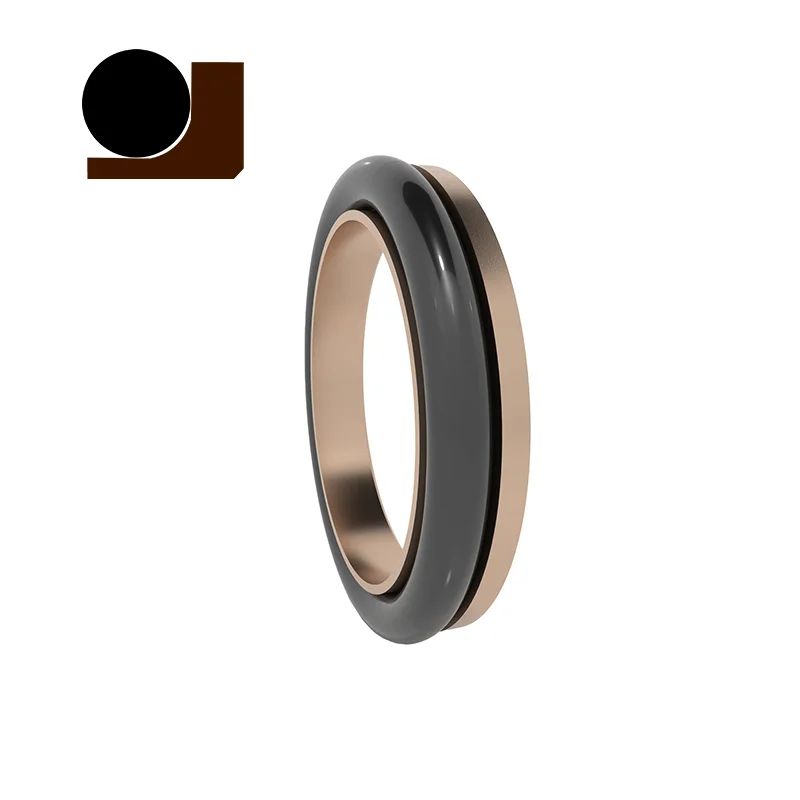

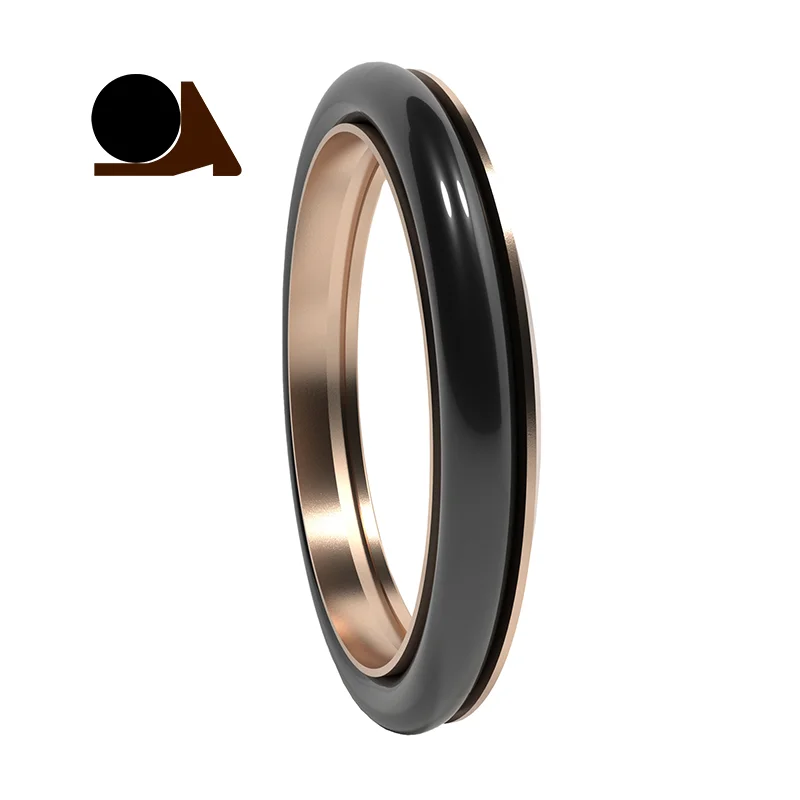

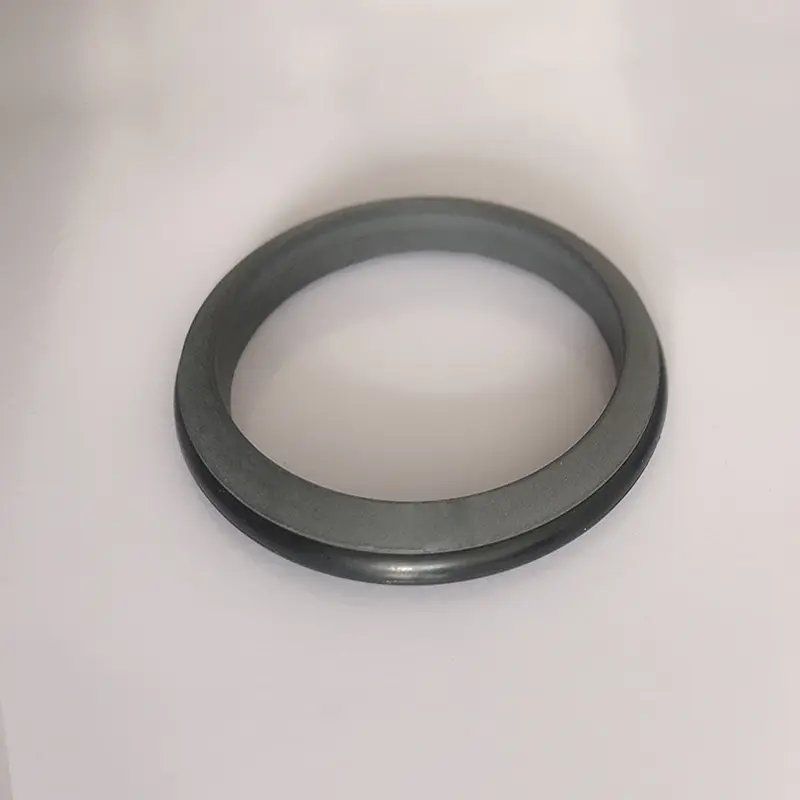

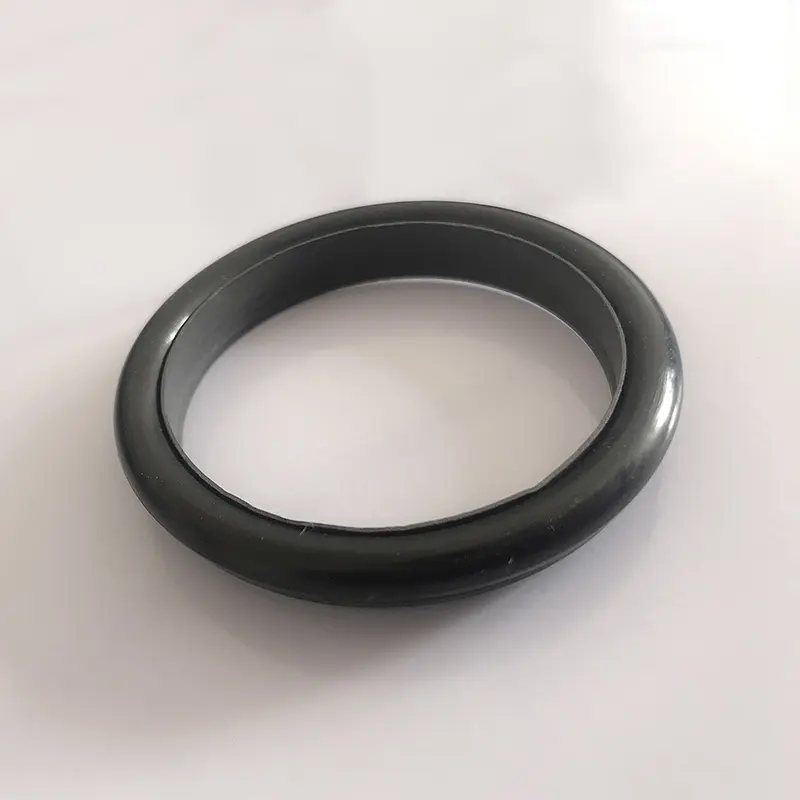

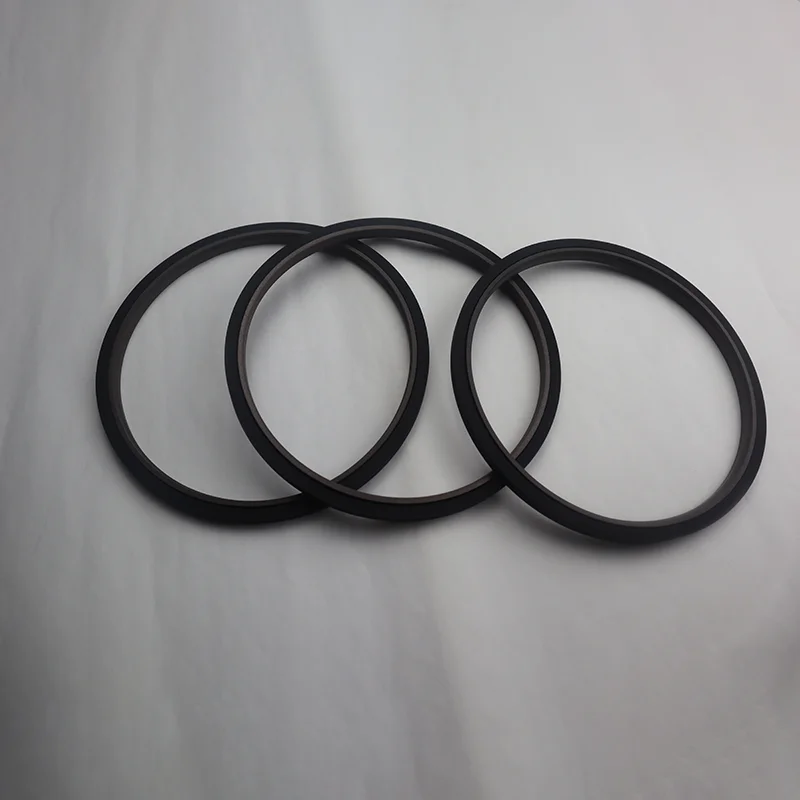

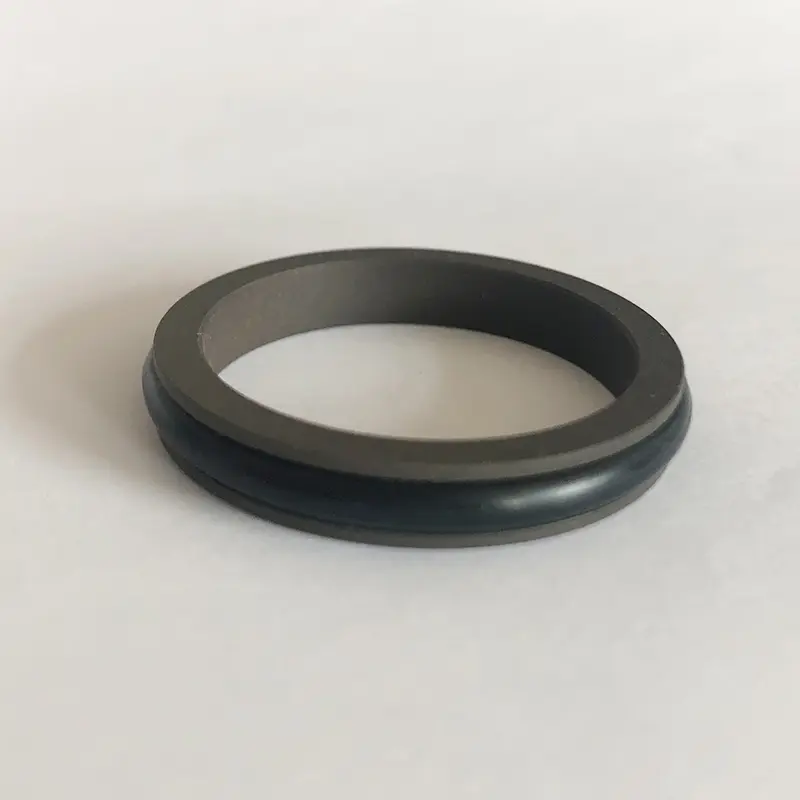

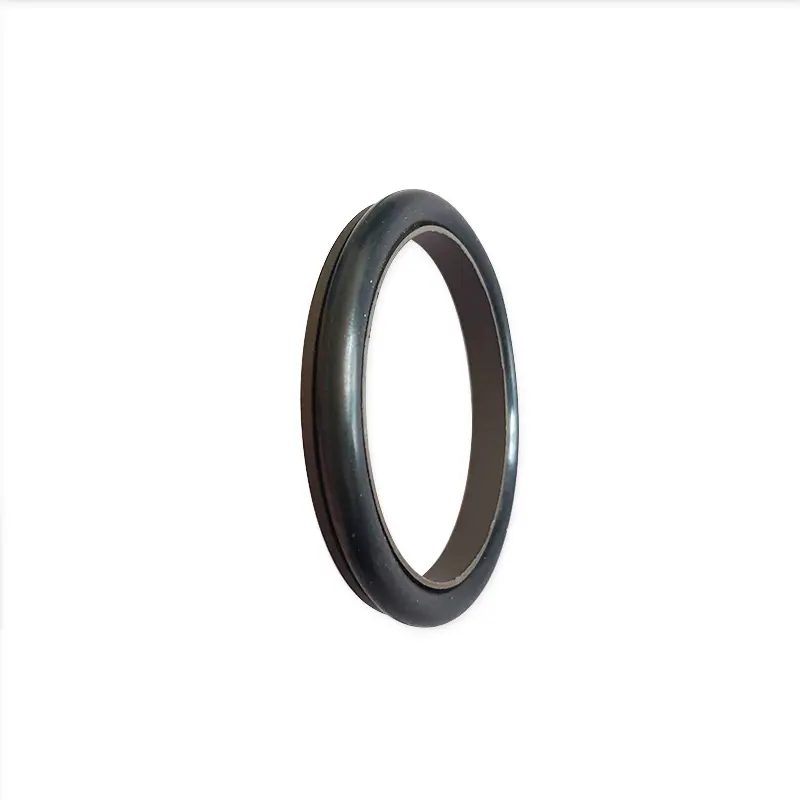

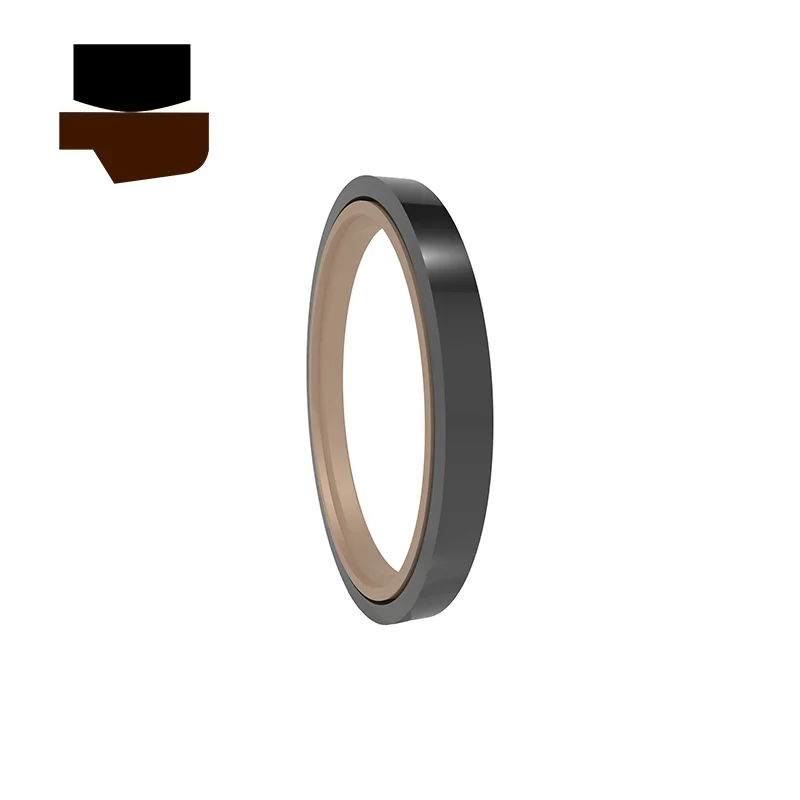

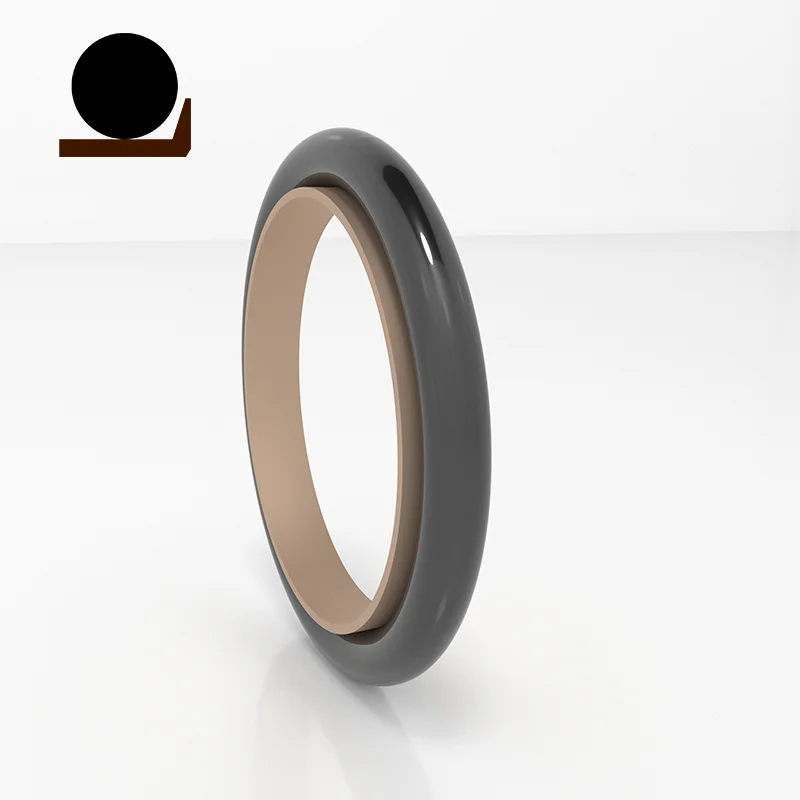

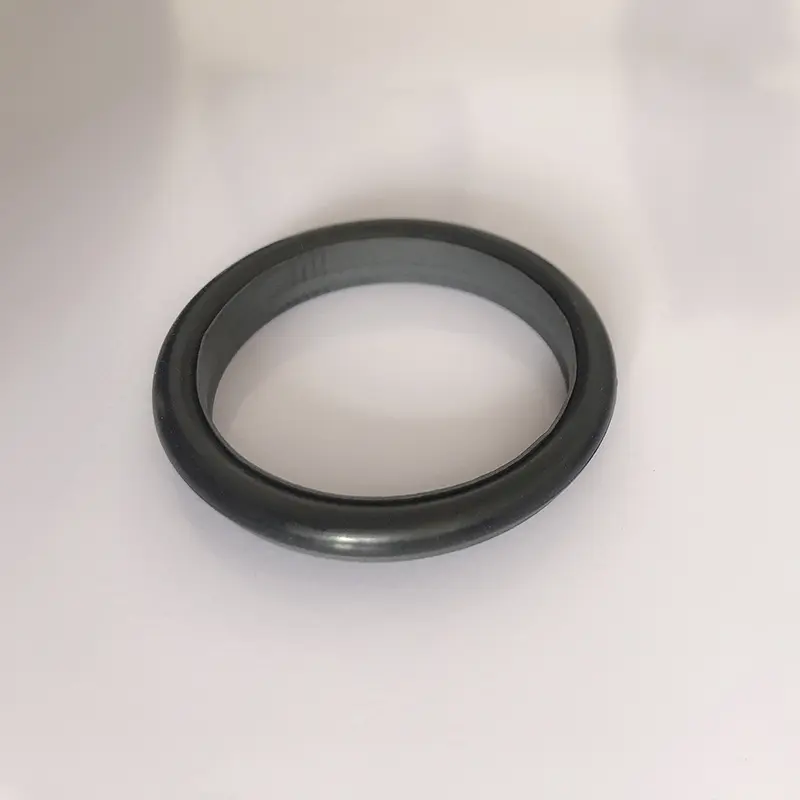

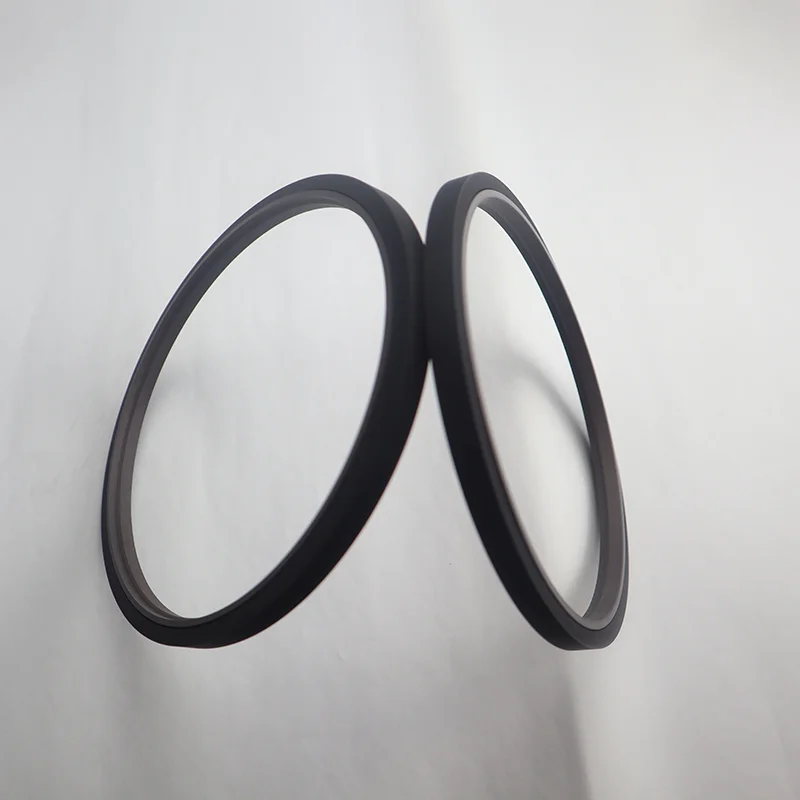

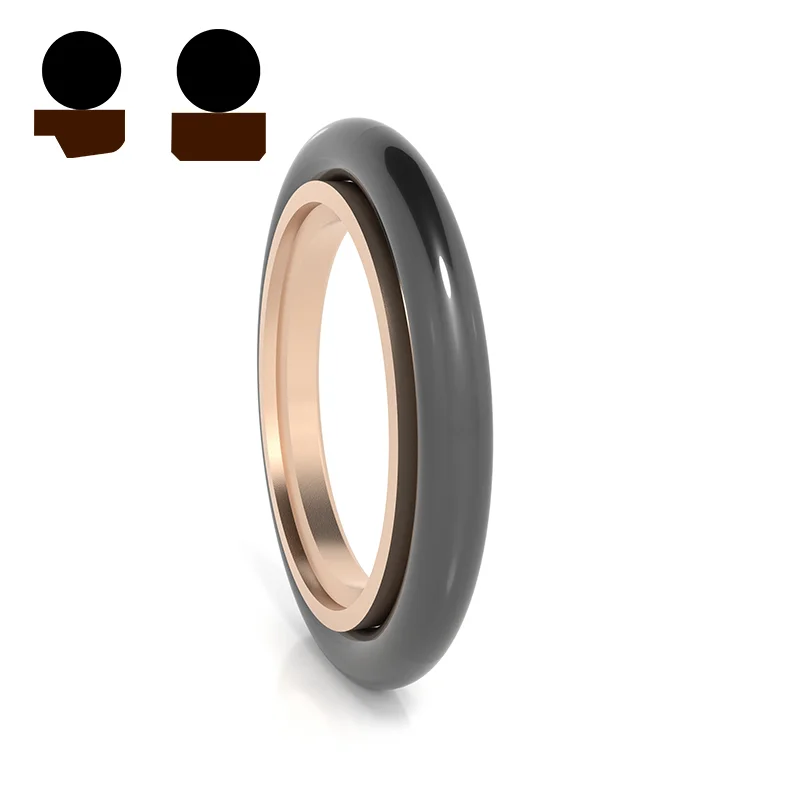

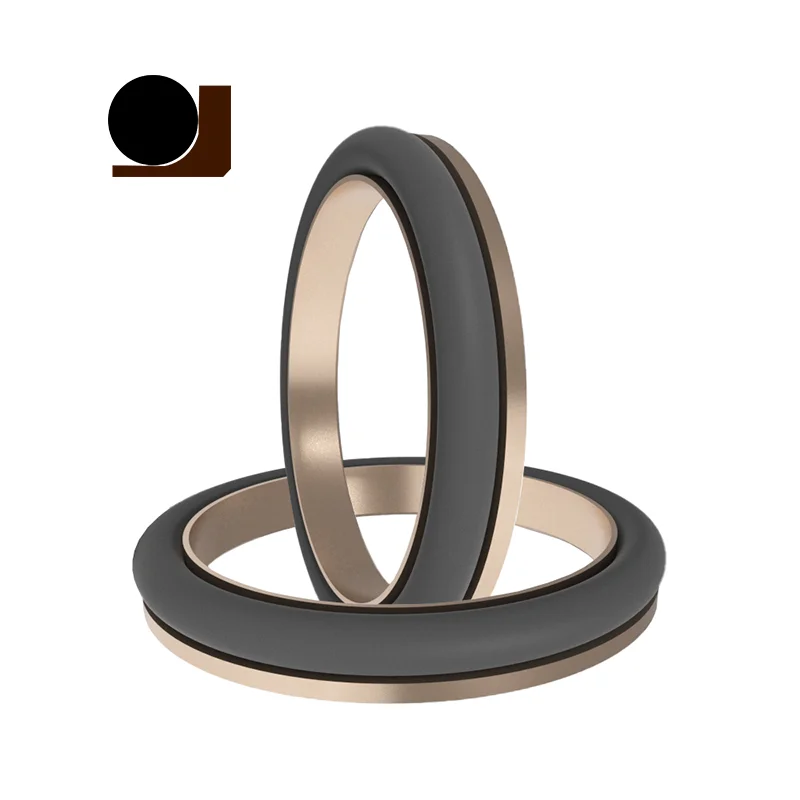

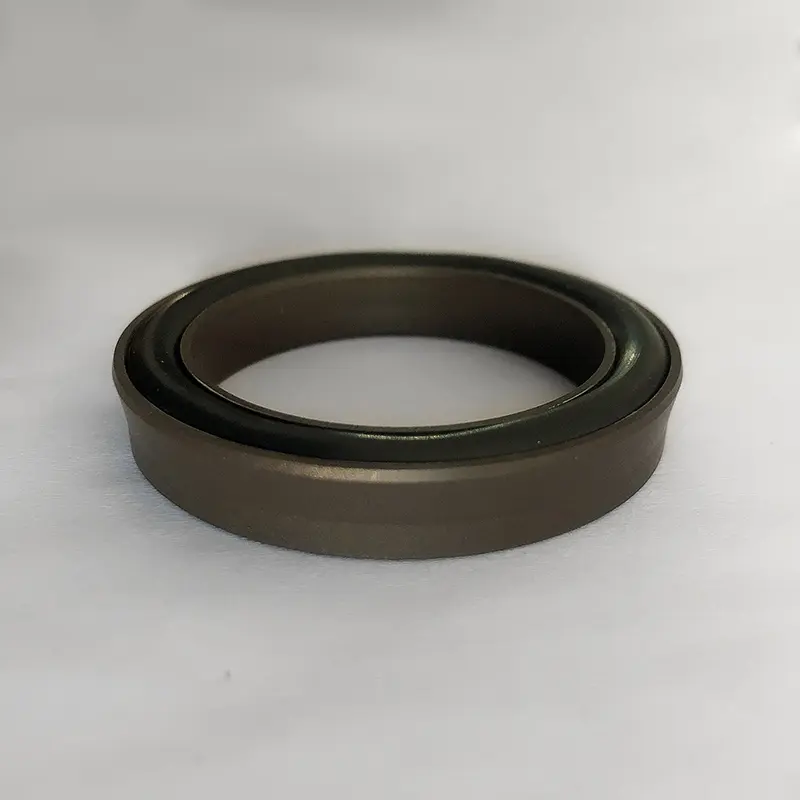

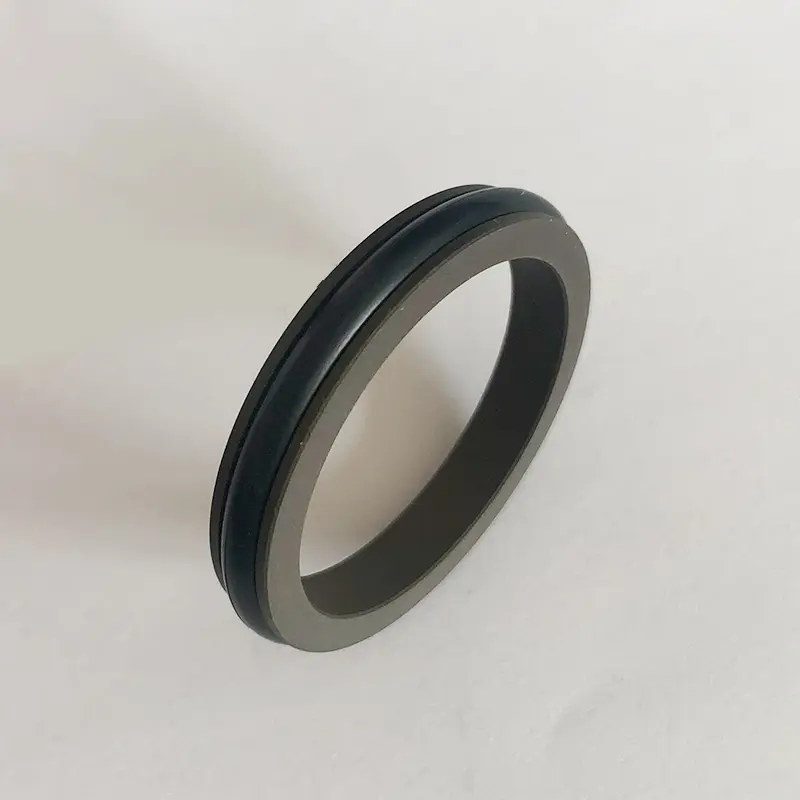

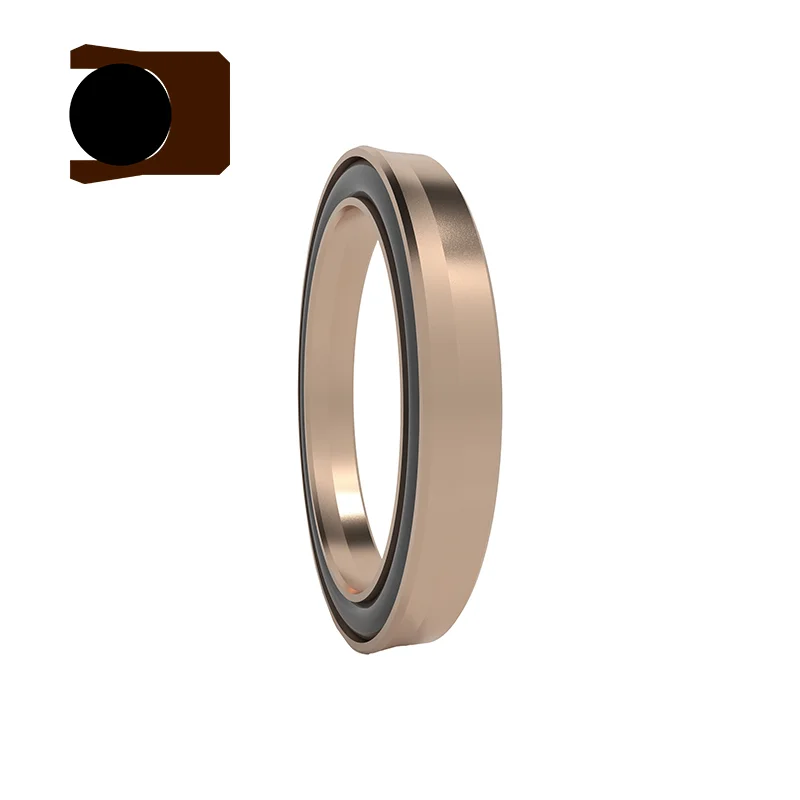

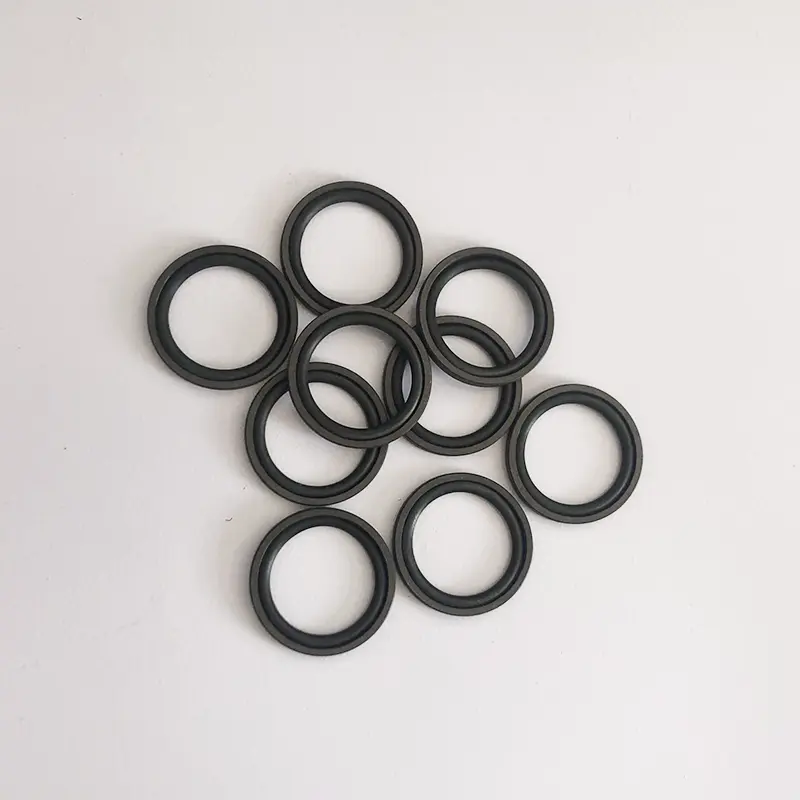

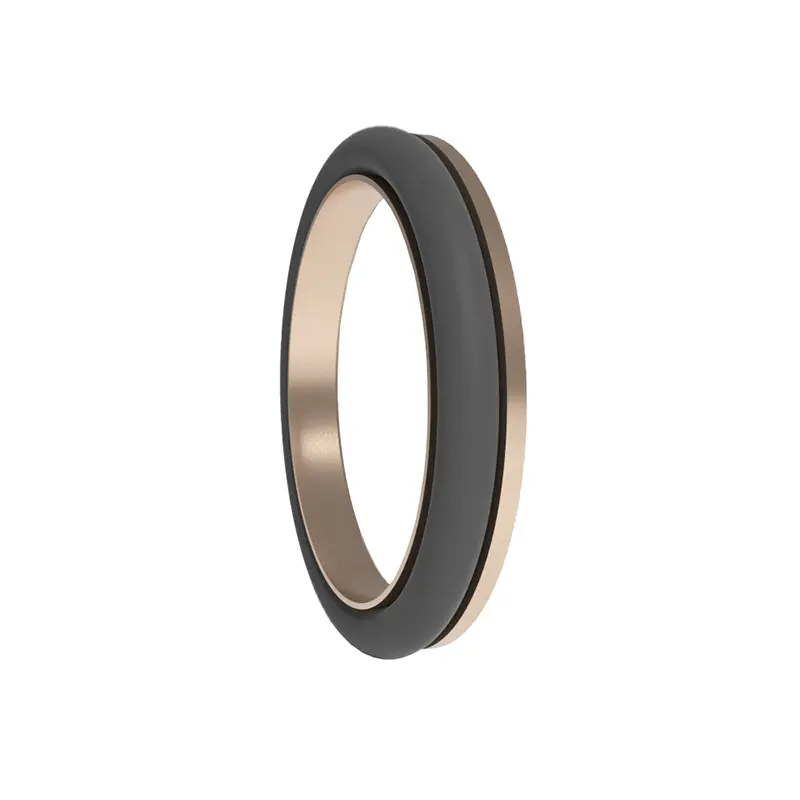

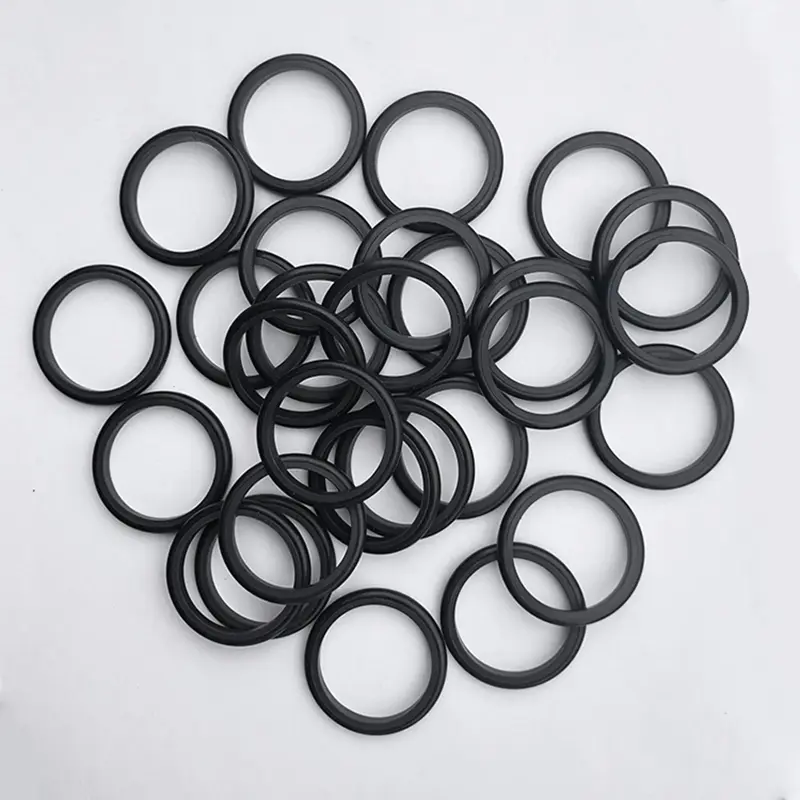

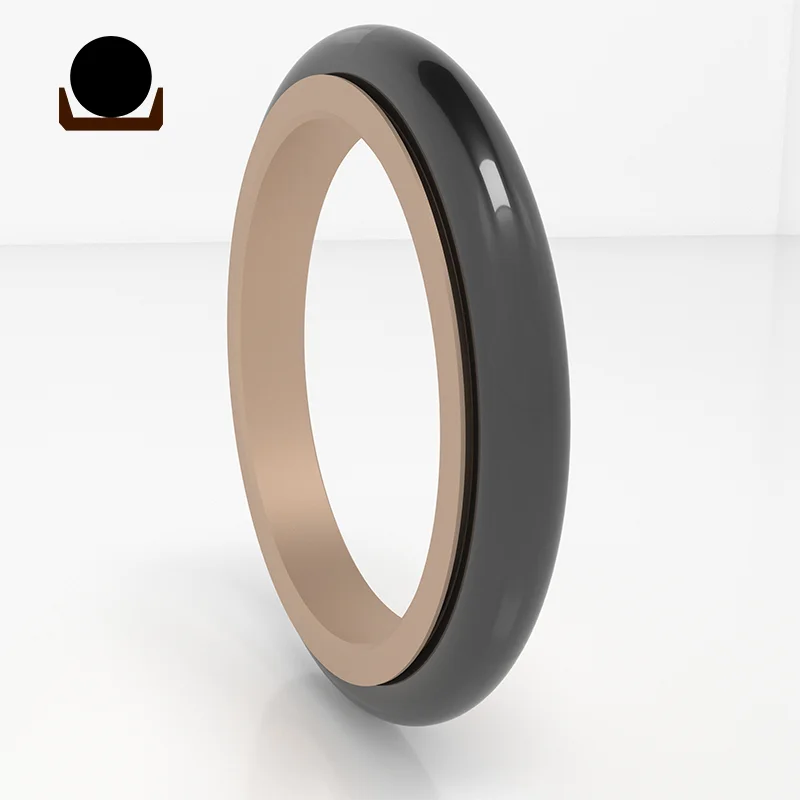

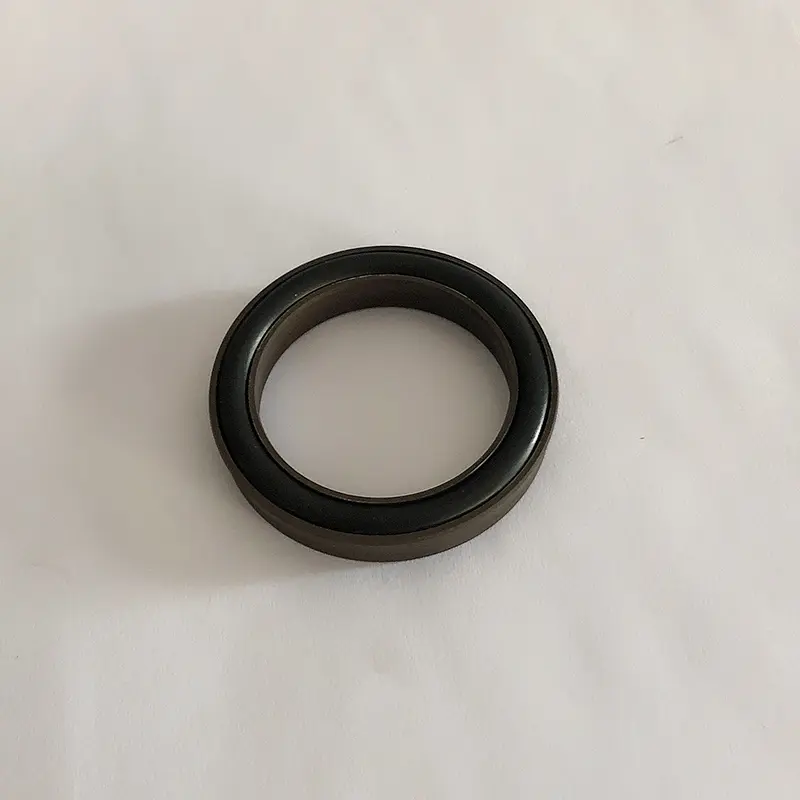

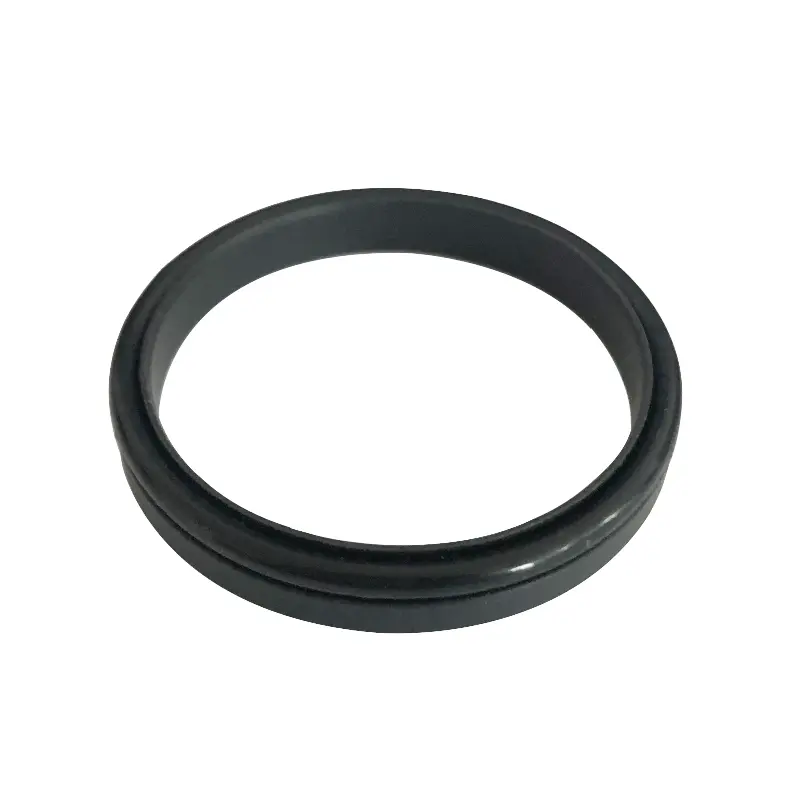

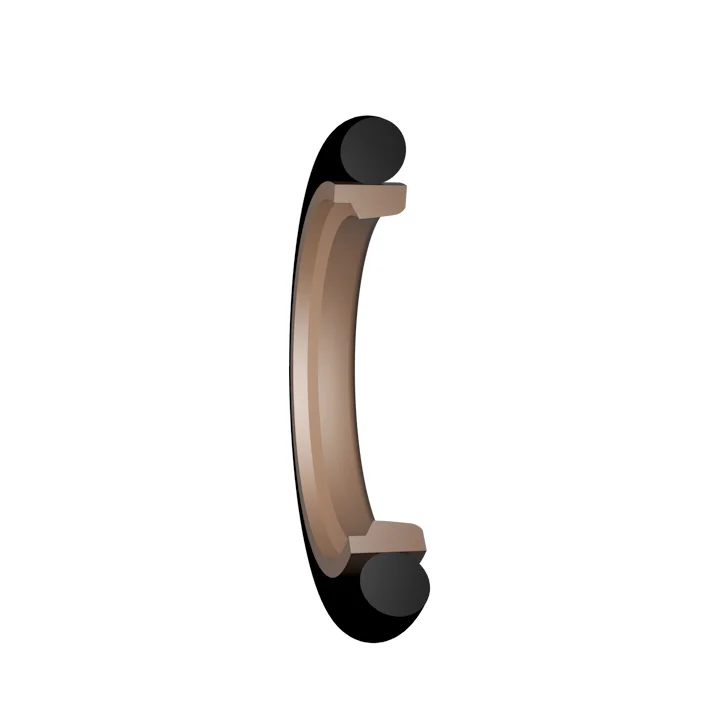

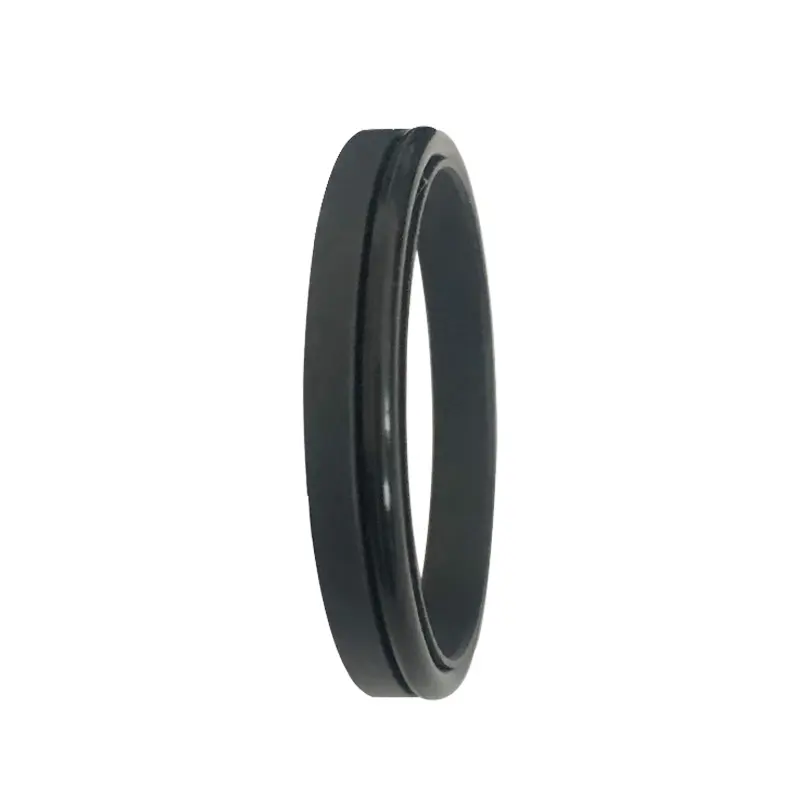

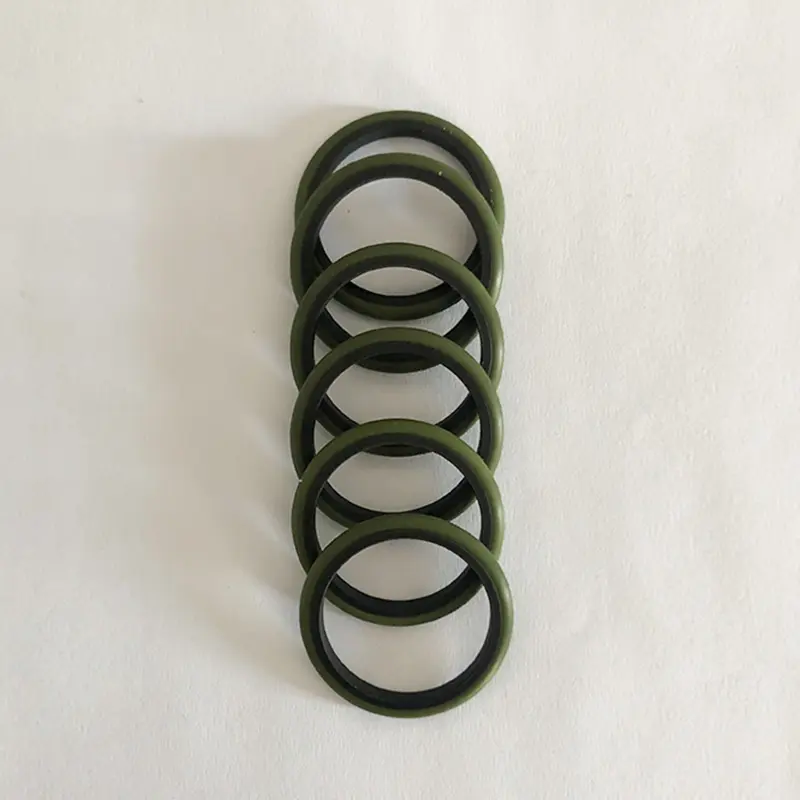

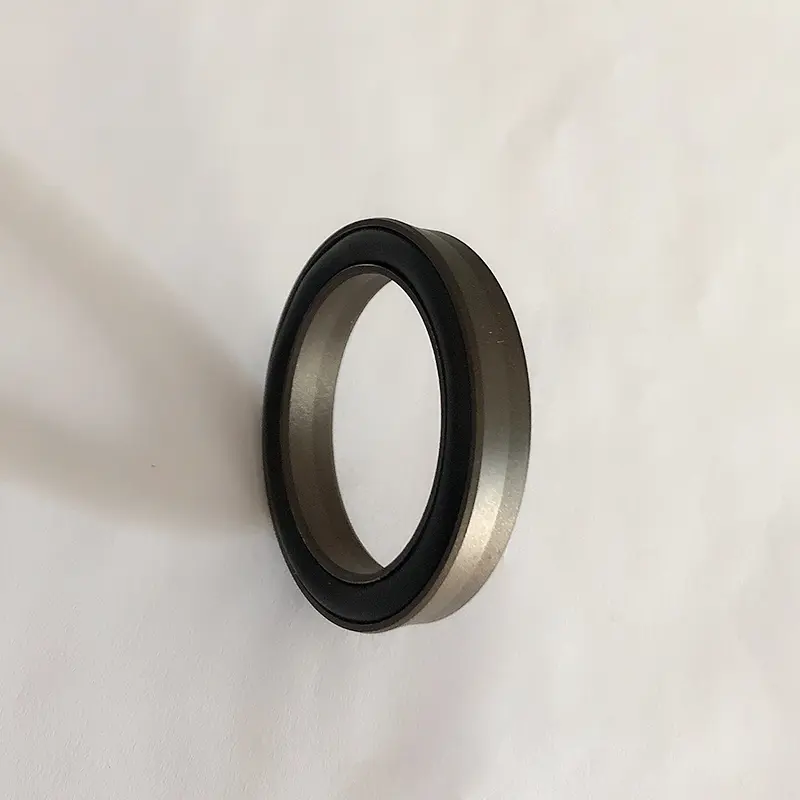

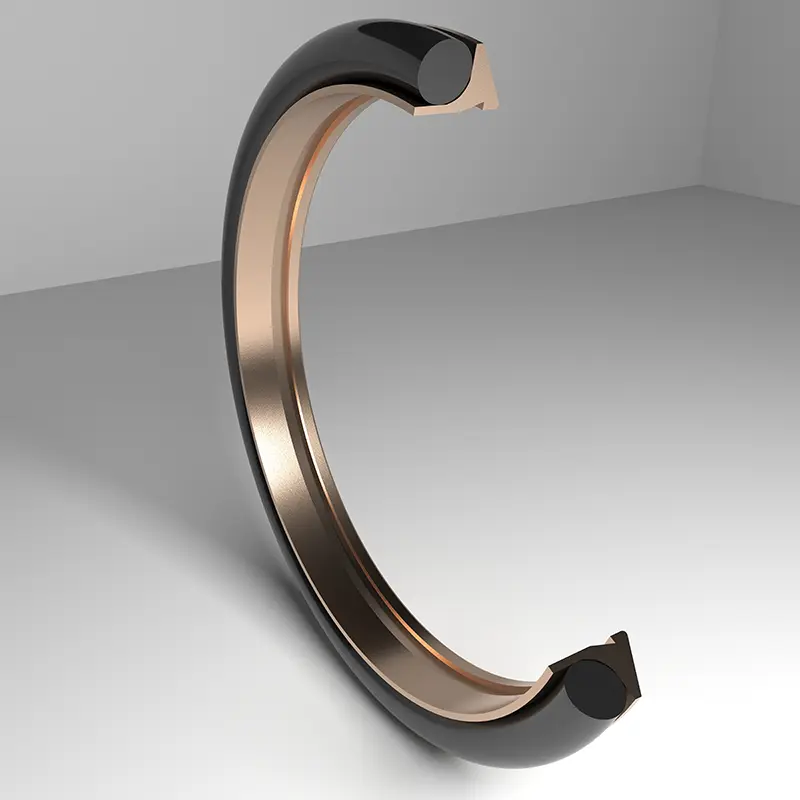

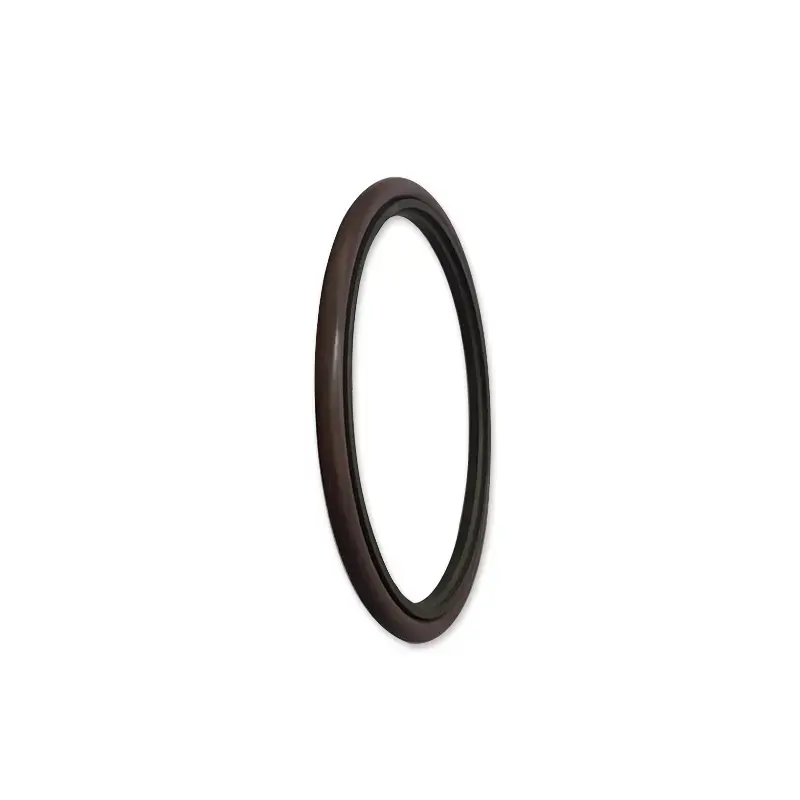

Los sellos de varilla de pistón de alta presión proporcionados por Ruichen están compuestos de anillos de sellado PTFE y anillos de goma en forma de O, que se usan especialmente para el sellado unidireccional del movimiento de reciprocación hidráulica. Se dividen en la serie RC01-RC14 de acuerdo con las juntas tóricas coincidentes. Cuando se trabaja, la junta tórica proporciona fuerza radial para compensar el desgaste del anillo de sellado, y el diseño delgado de los labios del anillo de sellado tiene un buen ajuste. Los dos trabajan juntos para crear un buen efecto de sellado.

Nuestros sellos de varilla de pistón de alta presión se utilizan ampliamente en máquinas de moldeo por inyección y máquinas de fundición a muerte en sistemas hidráulicos industriales, excavadoras y cargadores en maquinaria de ingeniería, piezas hidráulicas en fabricación y mantenimiento de automóviles, tren de aterrizaje y actuadores en aeroespaciales y engranajes hidráulicos y vistros en la buición nítida. Pueden garantizar efectivamente el funcionamiento estable de los sistemas hidráulicos y evitar fugas.

Características y aplicaciones del producto:

Características:

1. Se pueden usar sellos de varilla de pistón de alta presión para aplicaciones hidráulicas y neumáticas.

2. El rendimiento del sellado siempre es bueno, ya sea que sea una condición de sellado alto o de baja presión.

3. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros.

4. El sello tiene una larga vida, adecuada para el sellado de lubricación sin aceite.

5. Pequeño espacio estructural y fácil instalación y mantenimiento.

Condiciones de trabajo aplicables:

Condiciones de trabajo aplicables de los sellos de varilla de pistón de alta presión (los valores límite no deben aparecer al mismo tiempo)

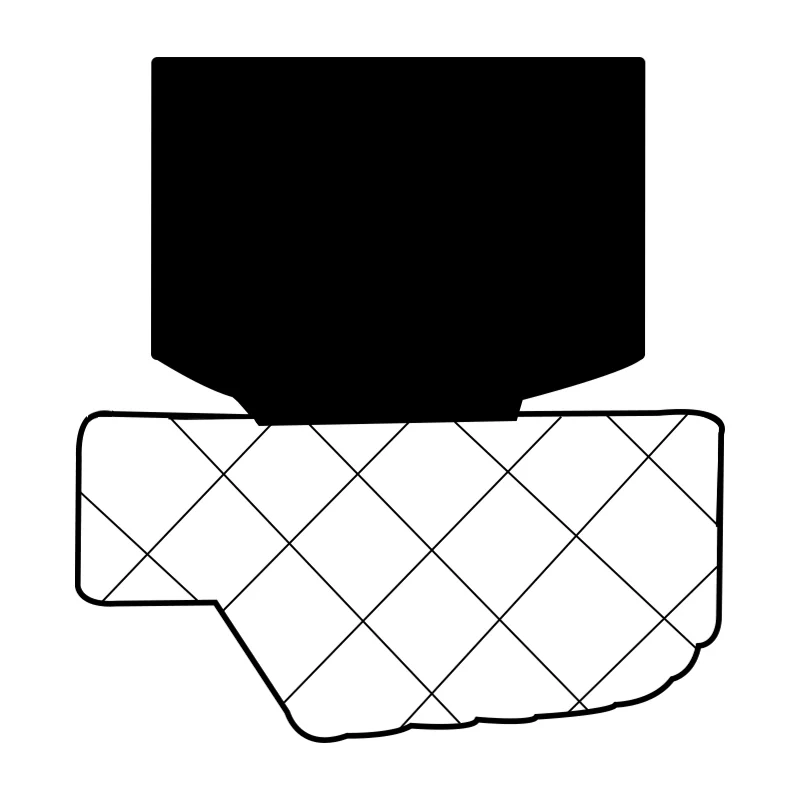

Perfil	Modelo	Presión (MPA)	Temperatura (℃)	Velocidad (M/S)	Medios de comunicación
	RC01/RC02	≤70	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico, fluido de retardante de llama (HFA/HFB), gas, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC03/RC04	≤100	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico, fluido de retardante de llama (HFA/HFB), gas, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC05	≤200	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC06/RC07	≤100	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC08/RC09	≤200	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC10	≤260	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC11	≤60	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC11-B	≤60	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC12	≤60	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC13	≤20	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc.
			-20 ~+180 (Junta tórica a juego FKM)
	RC14	≤20	-35 ~+100 (Junta tórica a juego NBR)	≤6	Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc.
			-20 ~+180 (Junta tórica a juego FKM)

Selección de material:

1. Se pueden seleccionar los materiales de junta tórica coincidente: R01 caucho de nitrilo (NBR), fluororruber Ro2 (FKM), etc.

2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, PU, ​​etc.

Ejemplo de pedido: (solo se muestran algunos modelos, contáctenos para obtener modelos de pedido específicos)

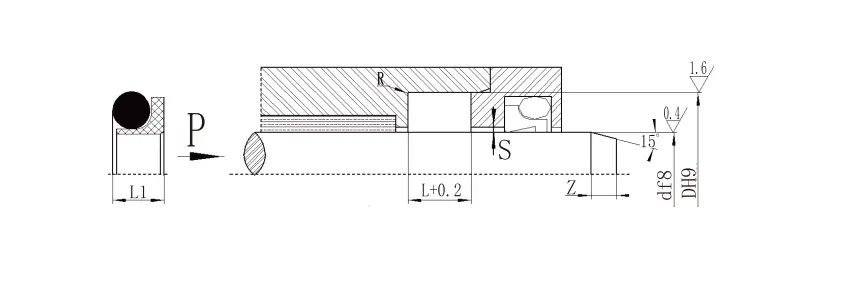

Modelo de pedido RC01-80X89.6X7.8-PTFE3-R01

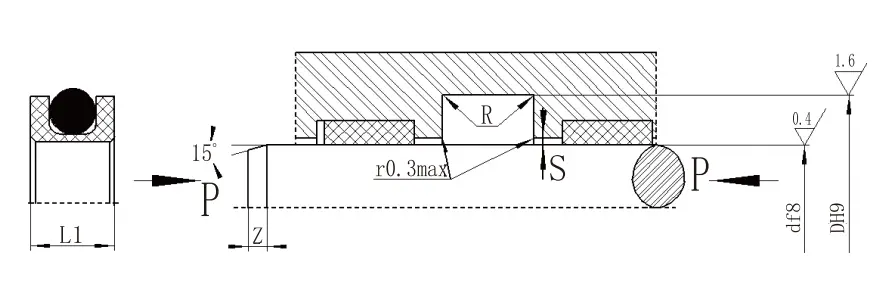

Diámetro de fila de modelo X Diámetro de la ranura X Groove Ancho de ancho PTFE3 Código de material PTFE modificado R01 Código de material de junta tórica

Modelo de pedido RC03—80X89X10-PTFE3-R01
Diámetro de fila de modelo X Diámetro de la ranura x Ancho de ranura de ancho PTFE3 Código de material PTFE modificado por PTFE3 Código de material R01-O-ON-ON

Modelo de pedido RC06—80X89.9X9.2-PTFE3-R01
Diámetro de fila de modelo X Diámetro de la ranura X Groove Ancho de ancho PTFE3 Código de material PTFE modificado R01 Código de material de junta tórica

Modelo de pedido RC08-80X90.2X11.2-PTFE3-R01 Diámetro del modelo R01 X Diámetro de la ranura X Código de material de ancho

Presupuesto:

(Solo se muestran algunos modelos, contáctenos para obtener modelos de pedido específicos)
