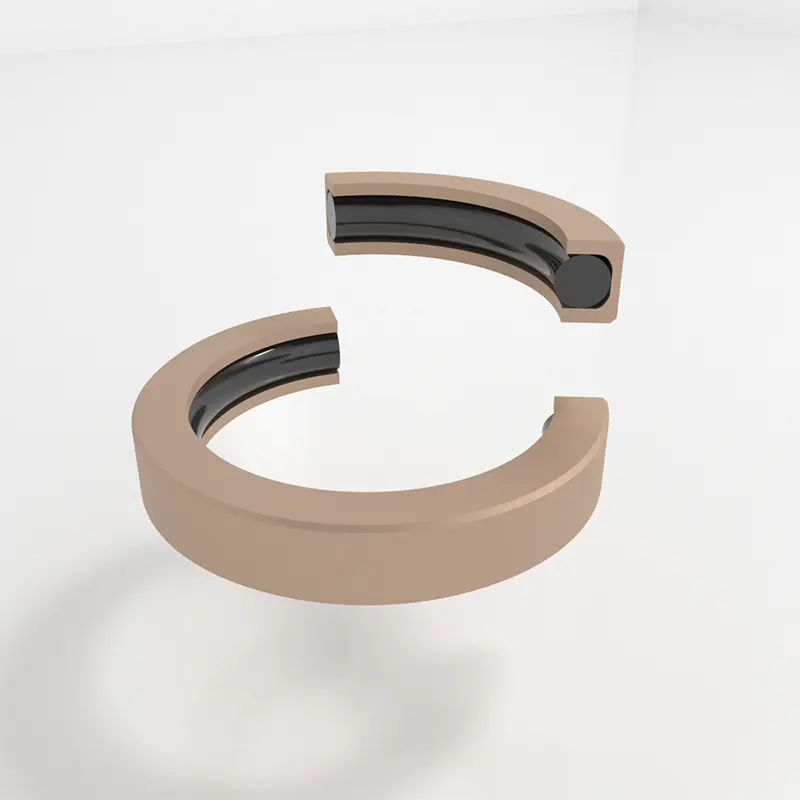

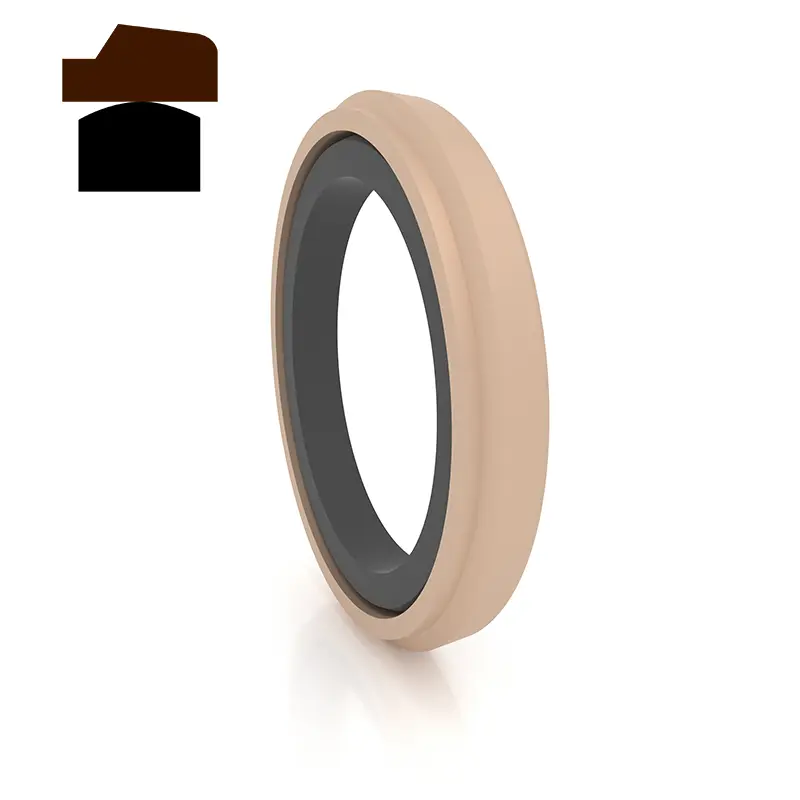

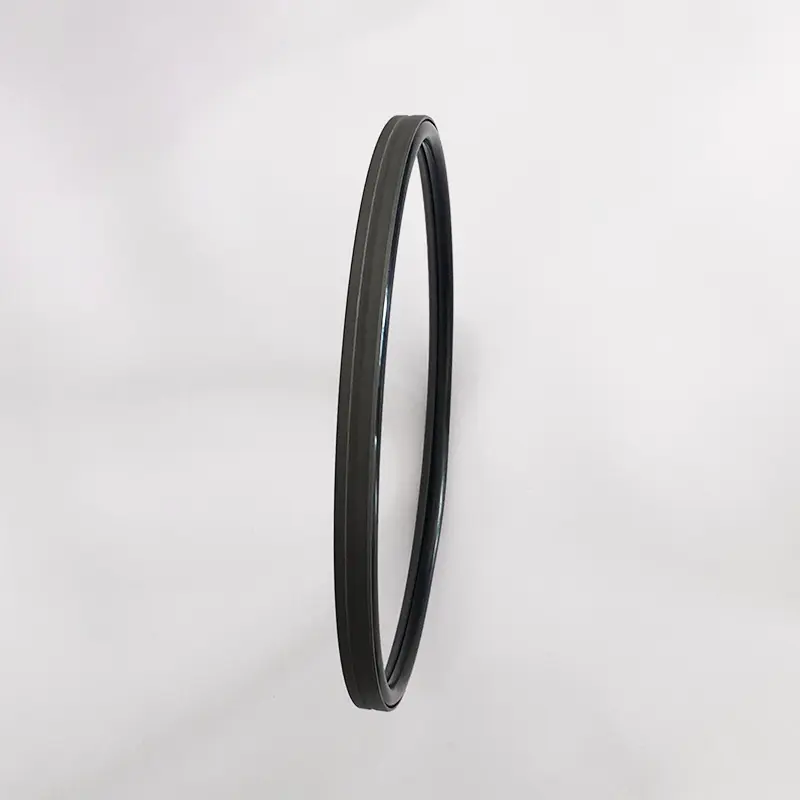

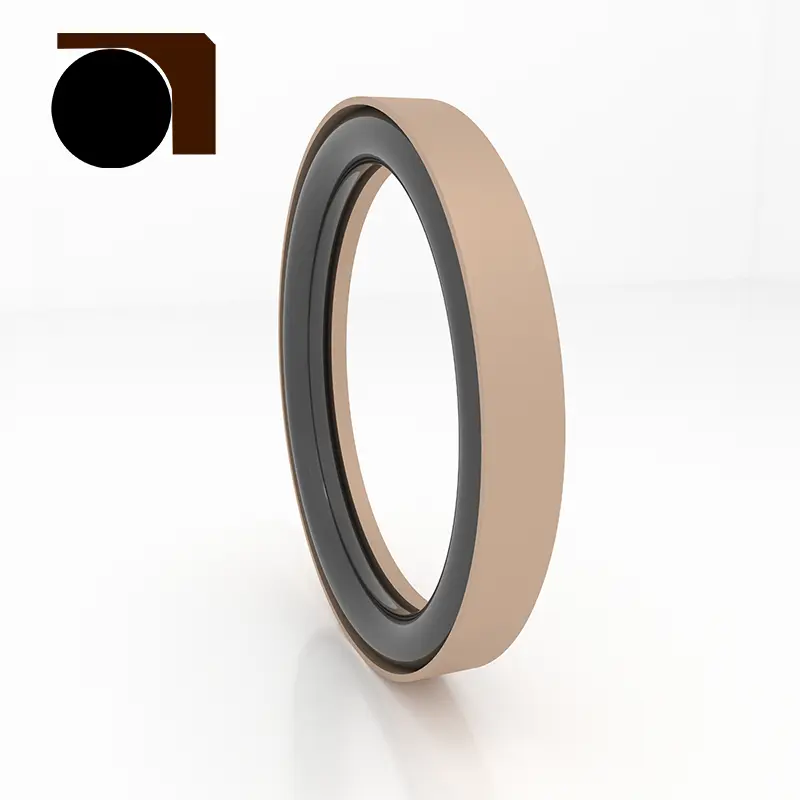

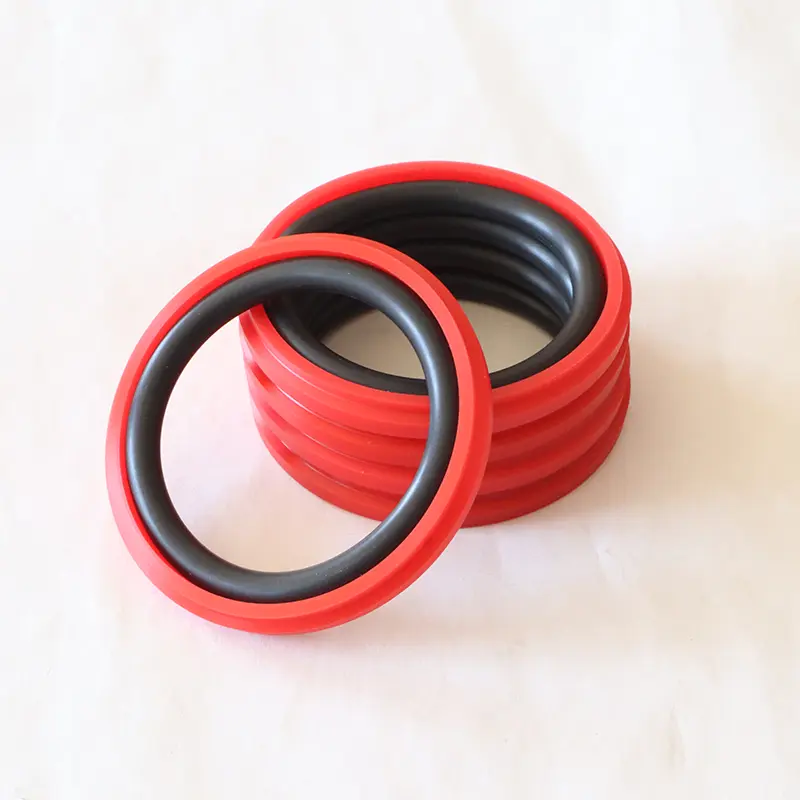

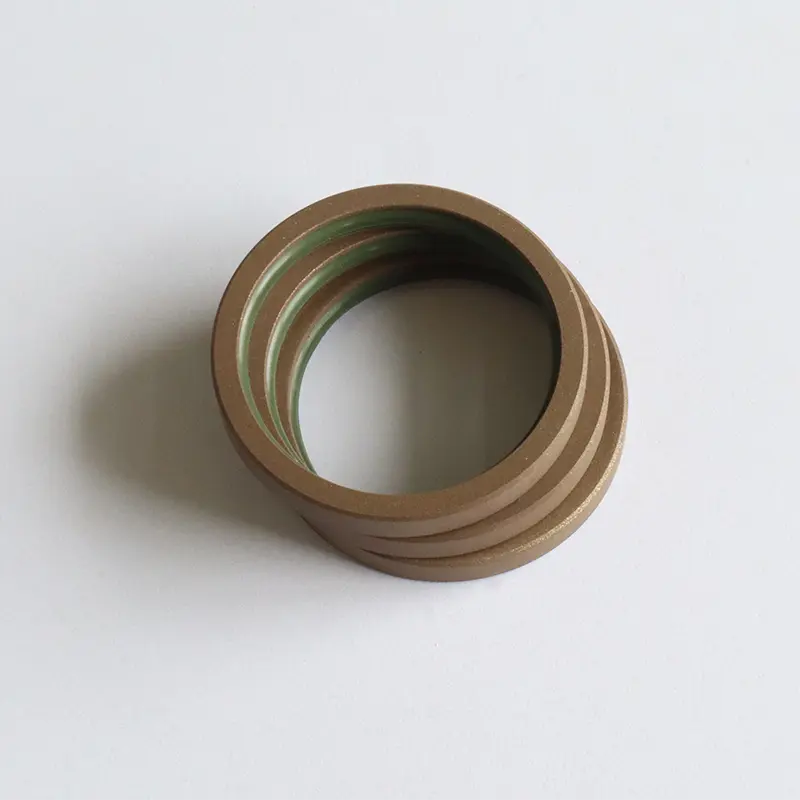

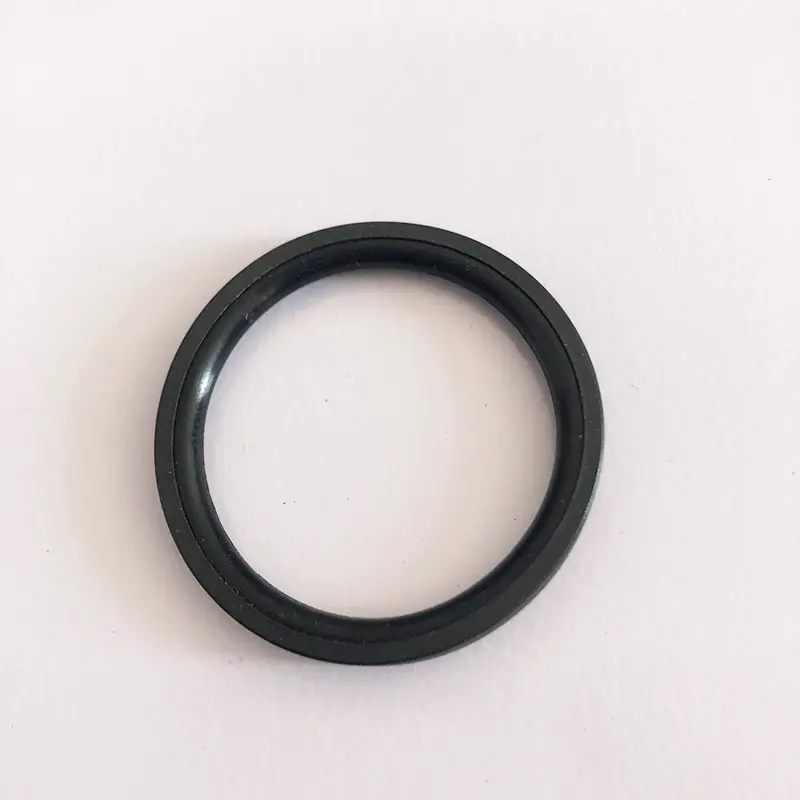

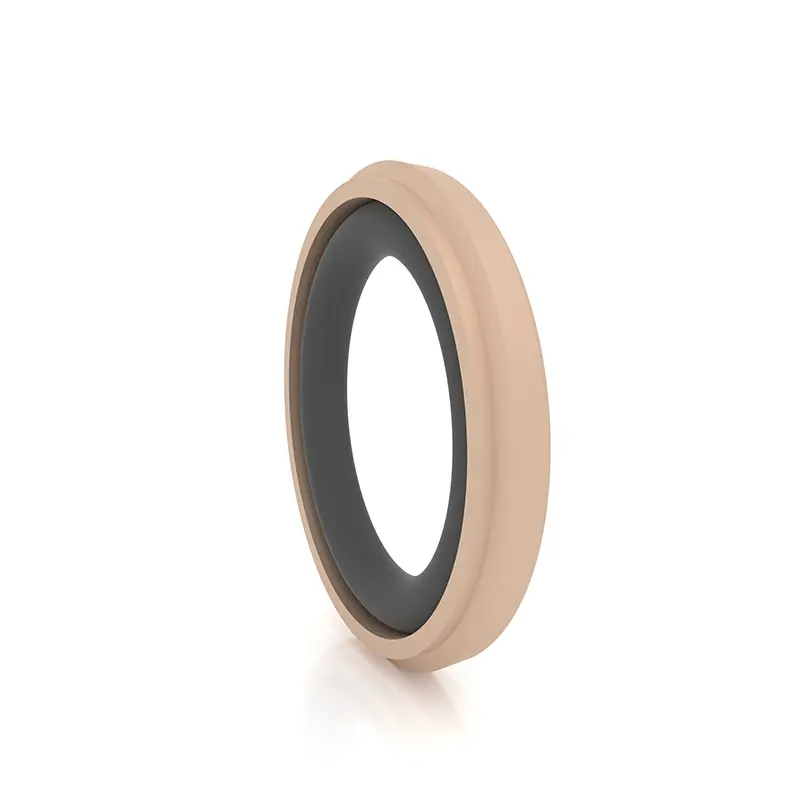

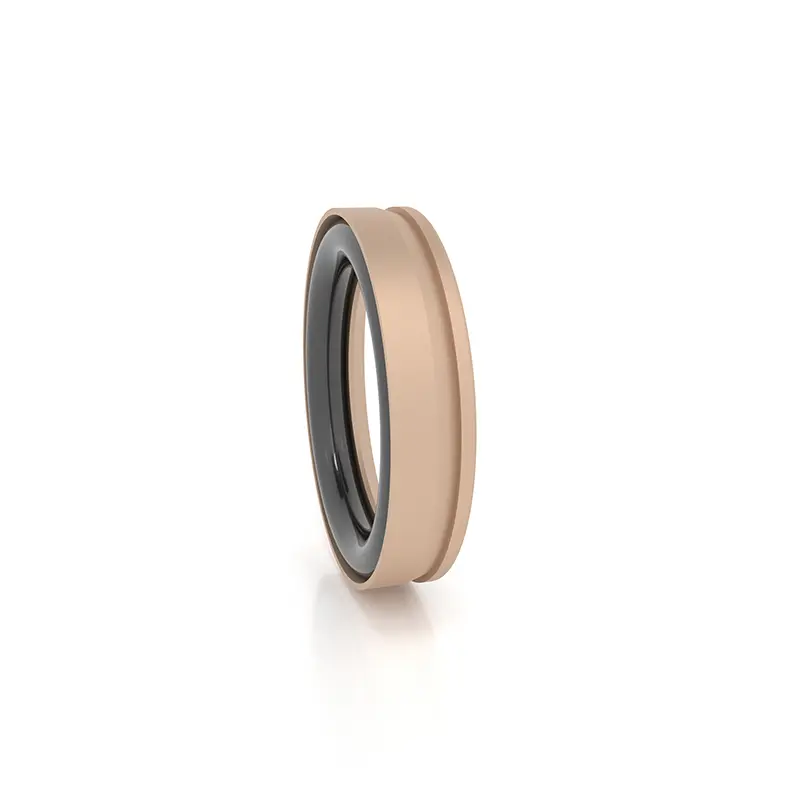

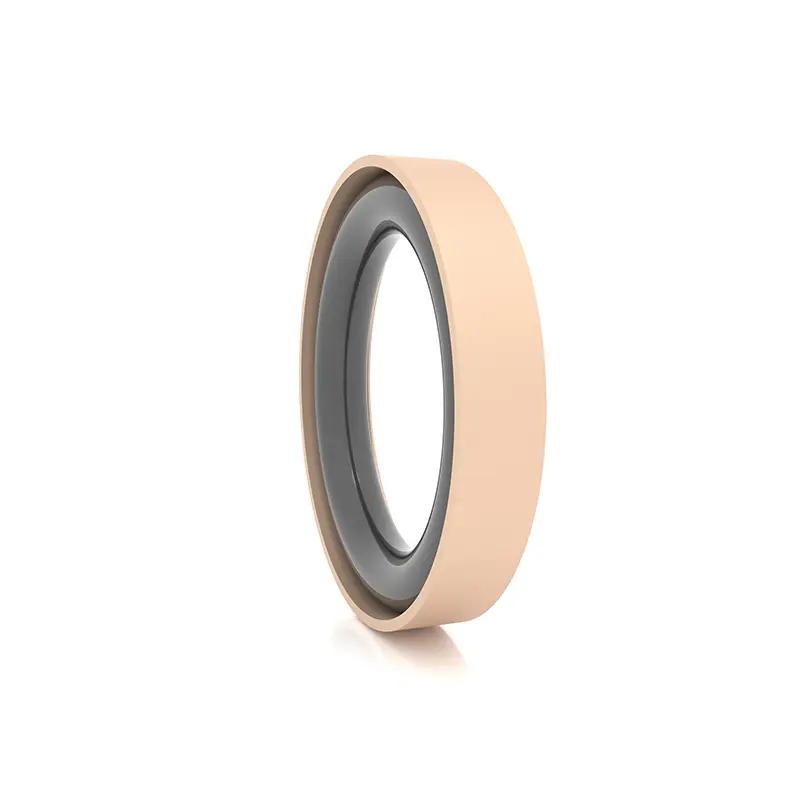

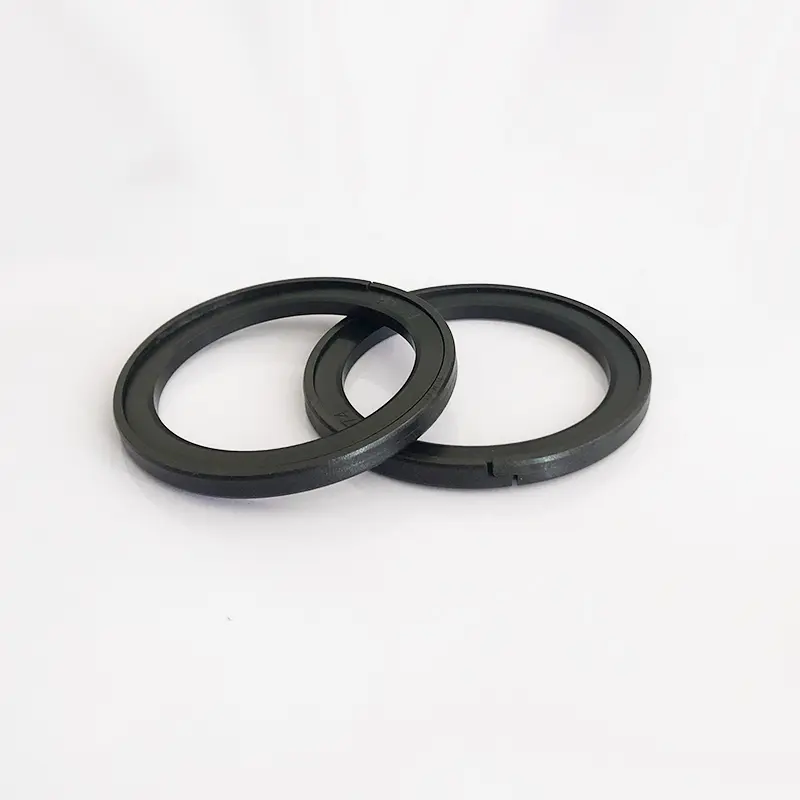

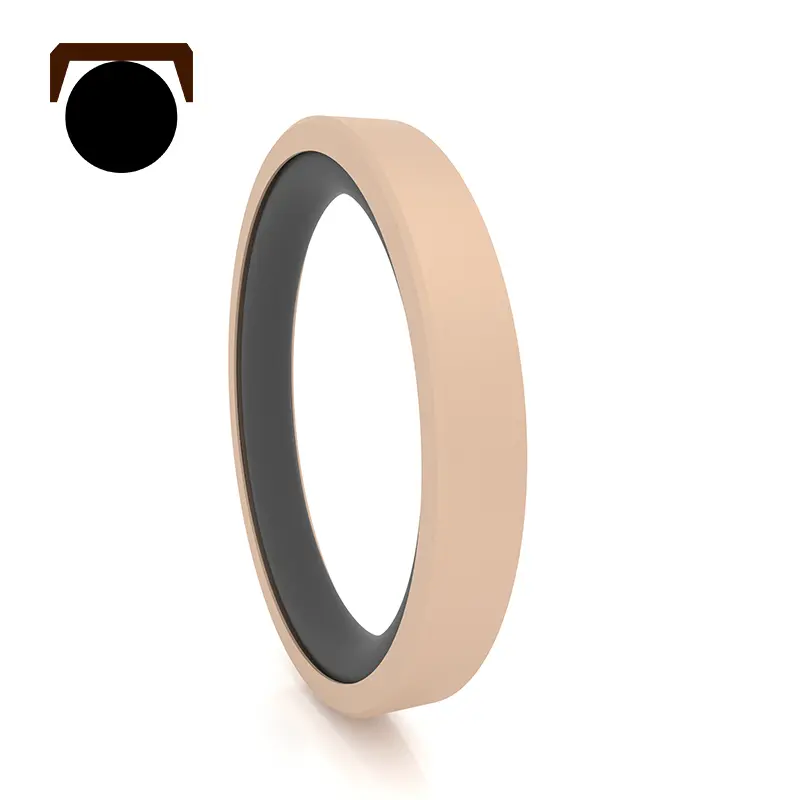

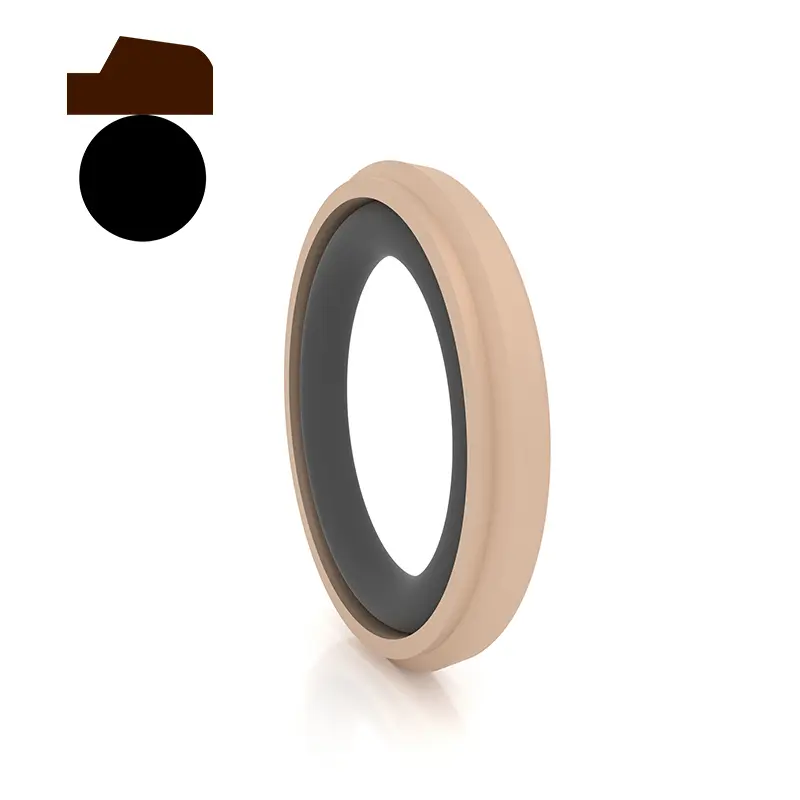

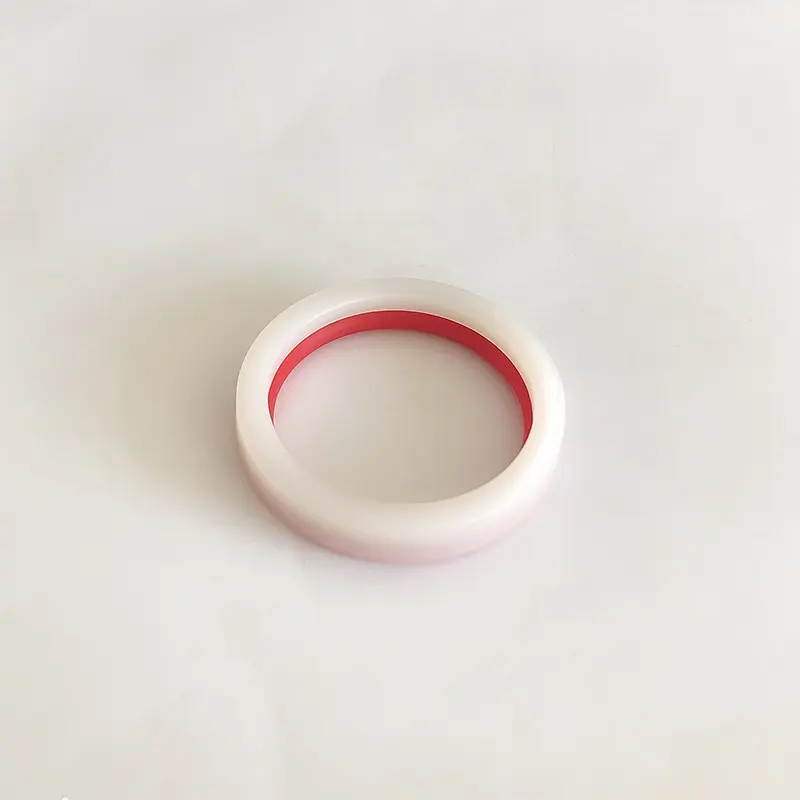

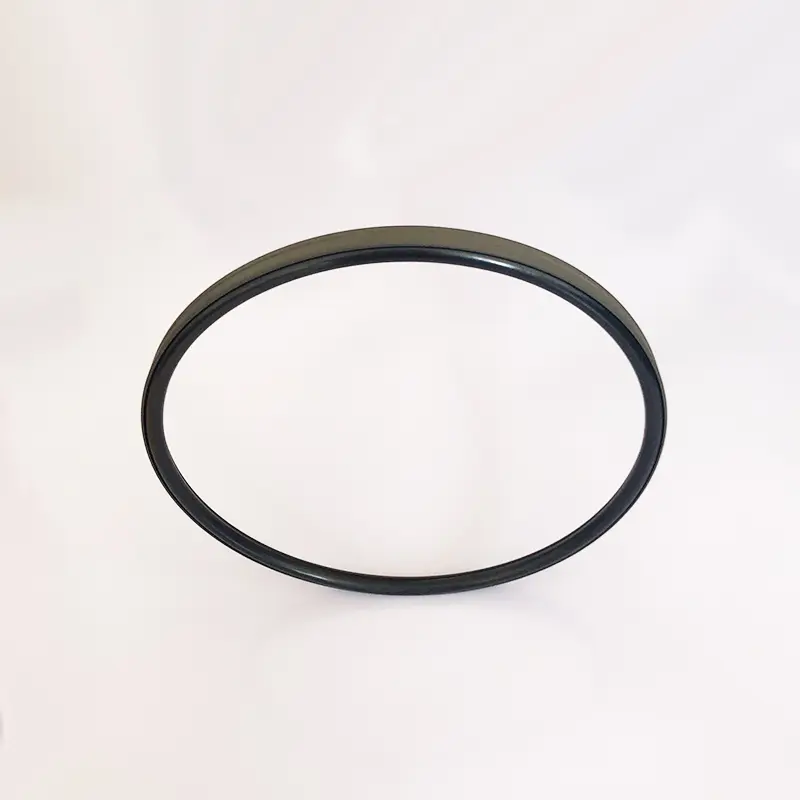

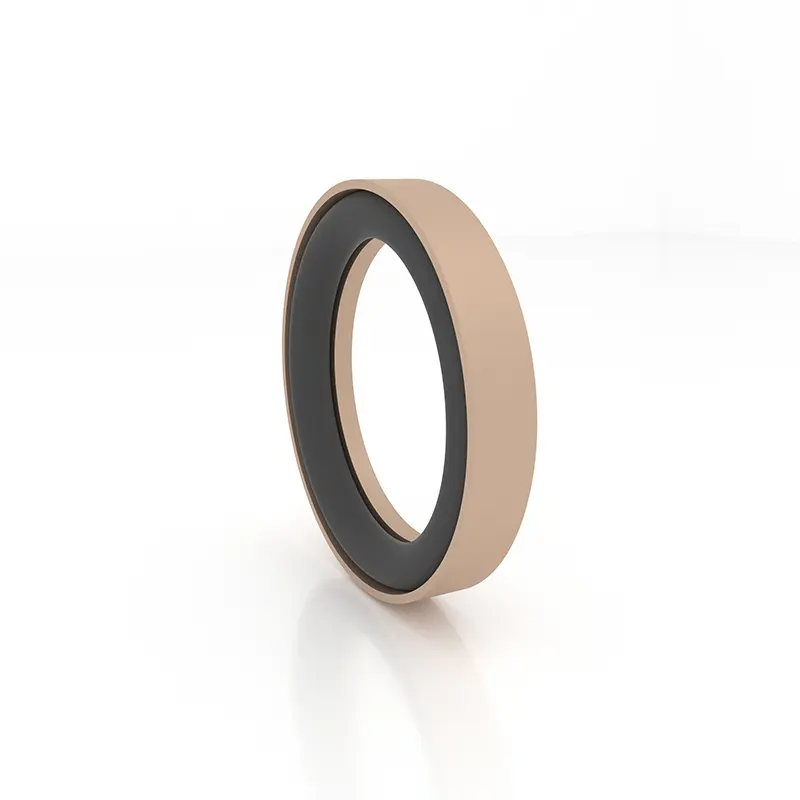

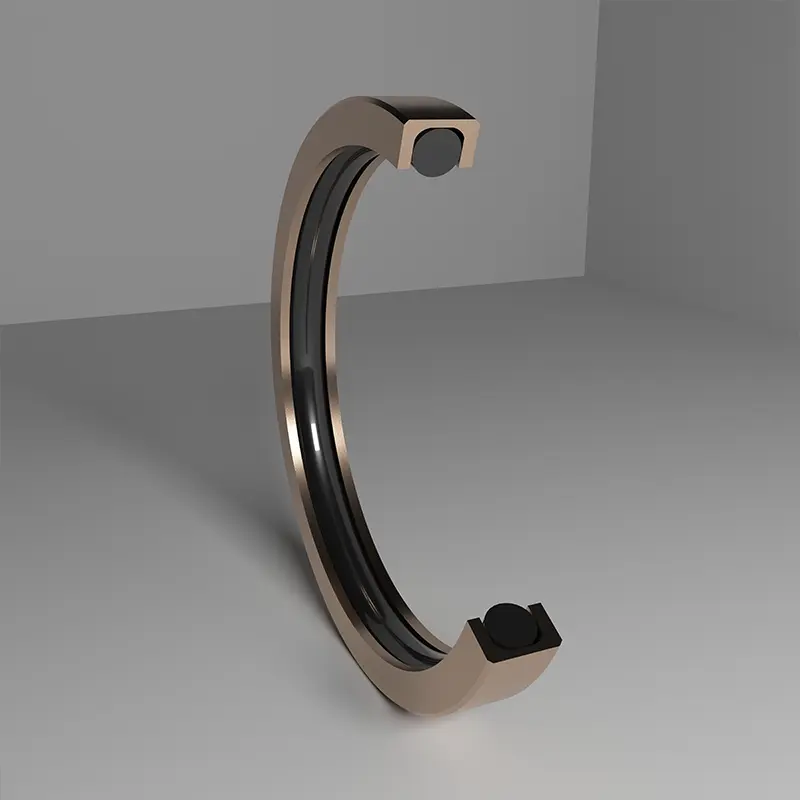

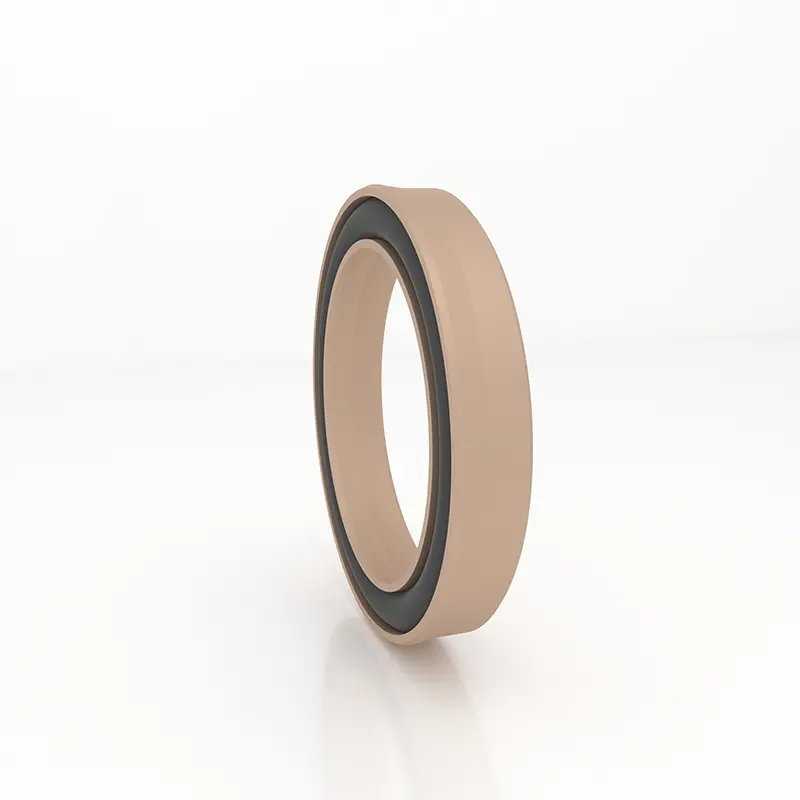

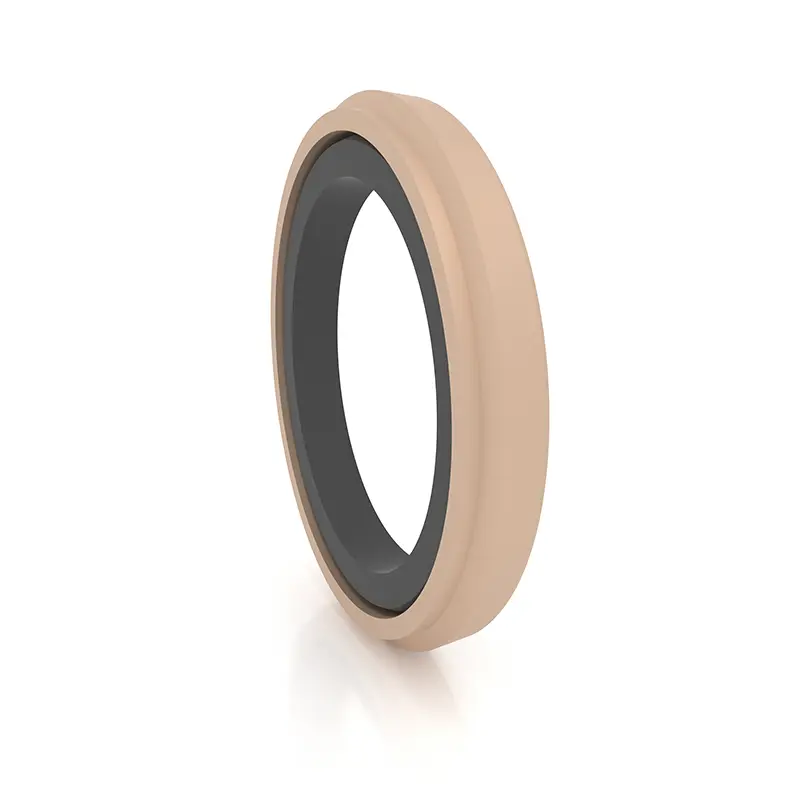

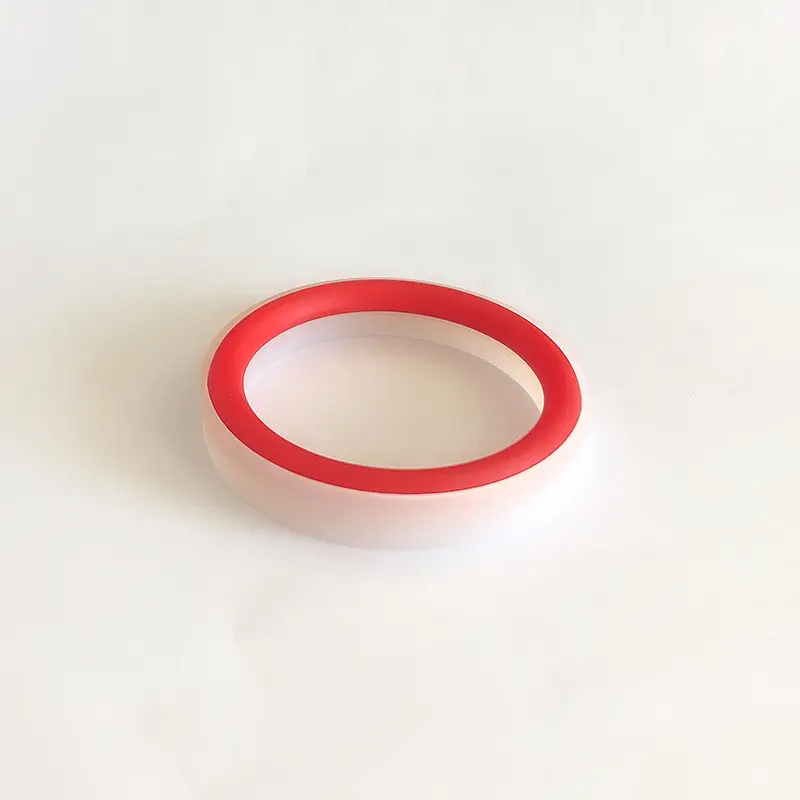

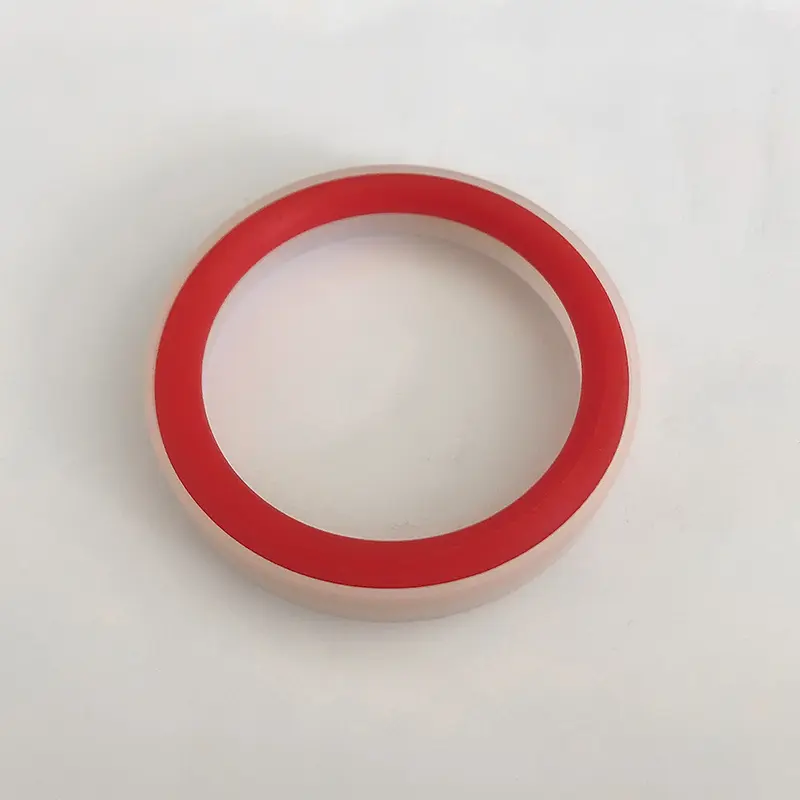

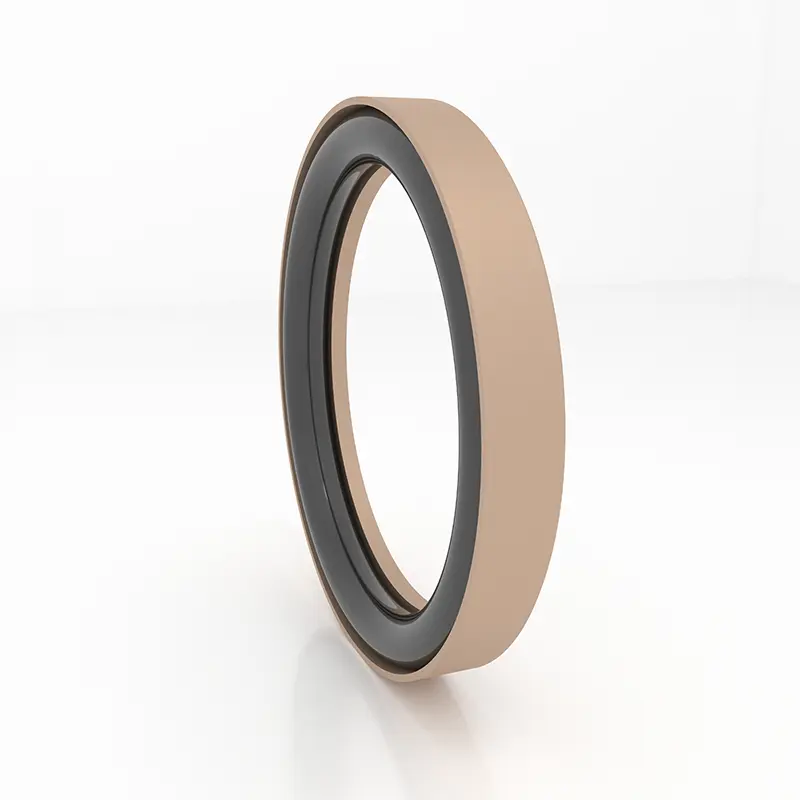

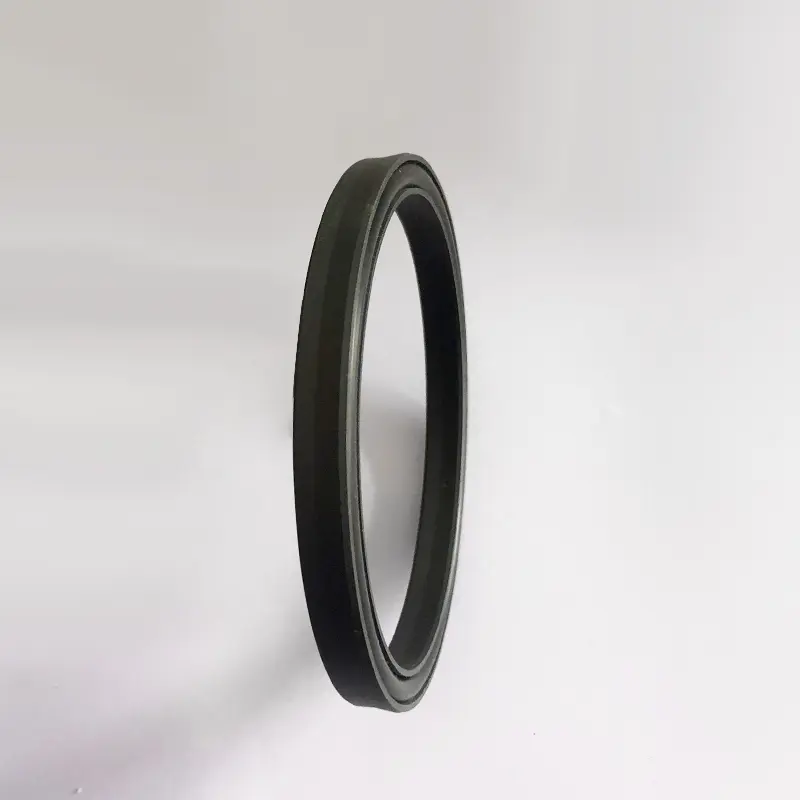

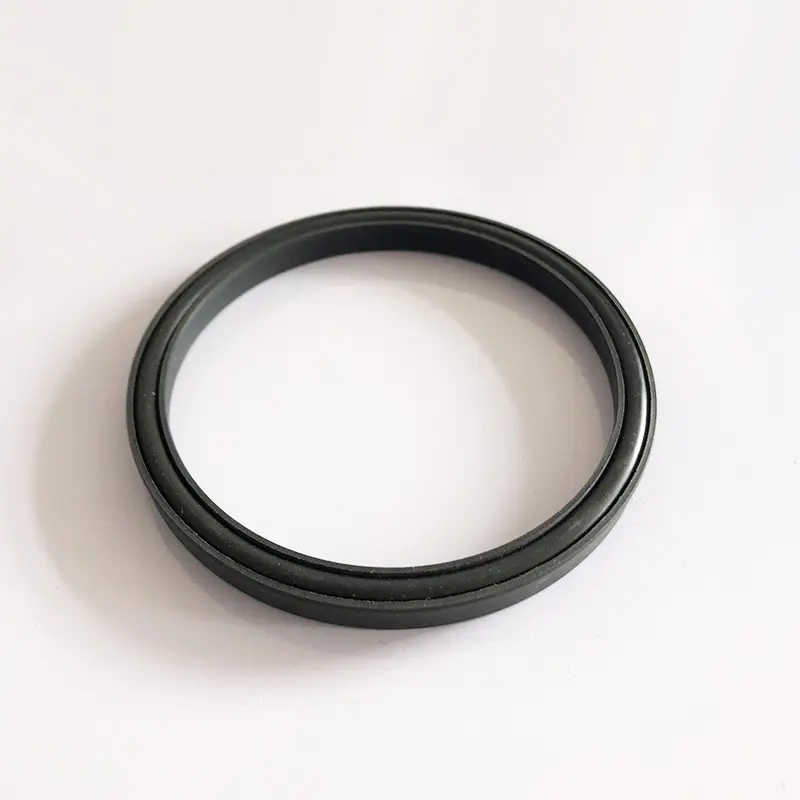

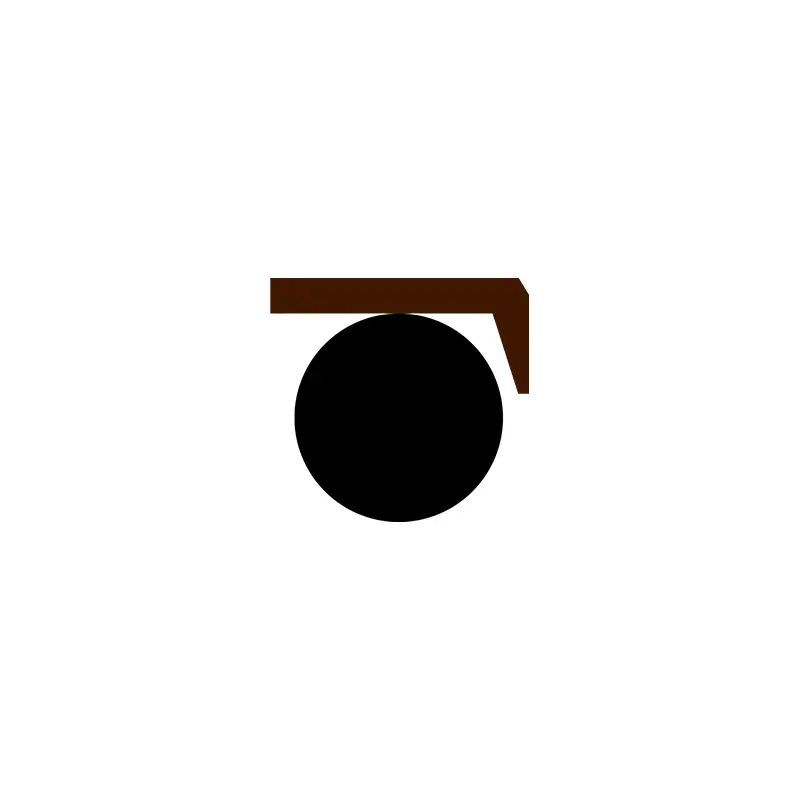

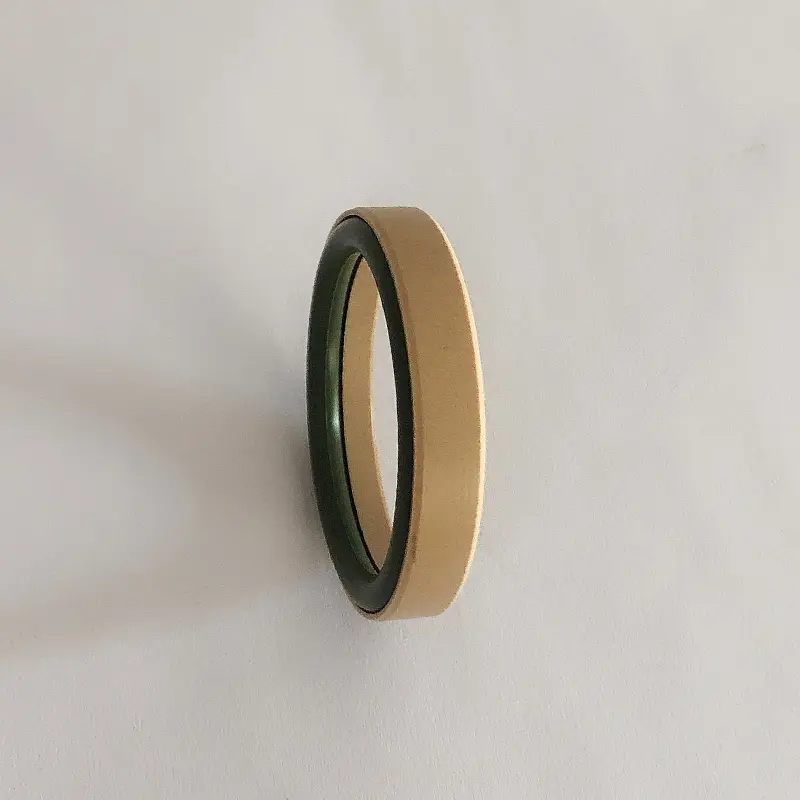

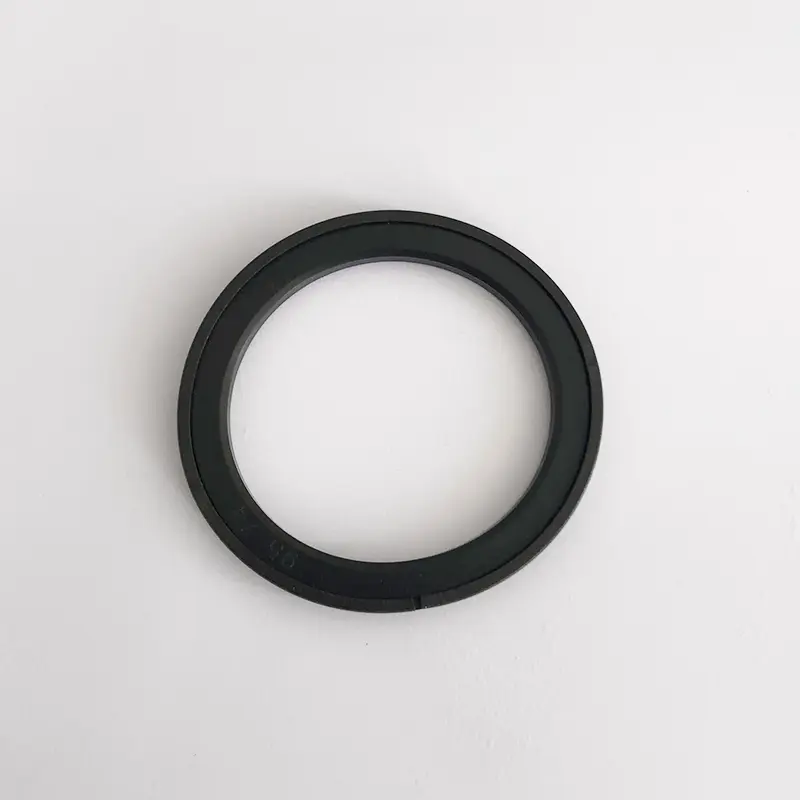

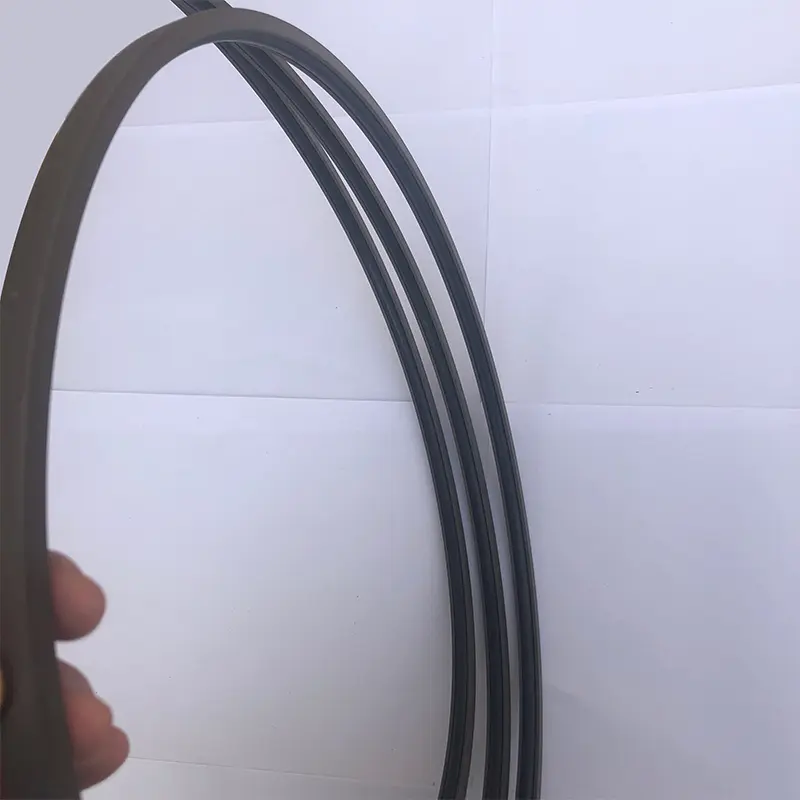

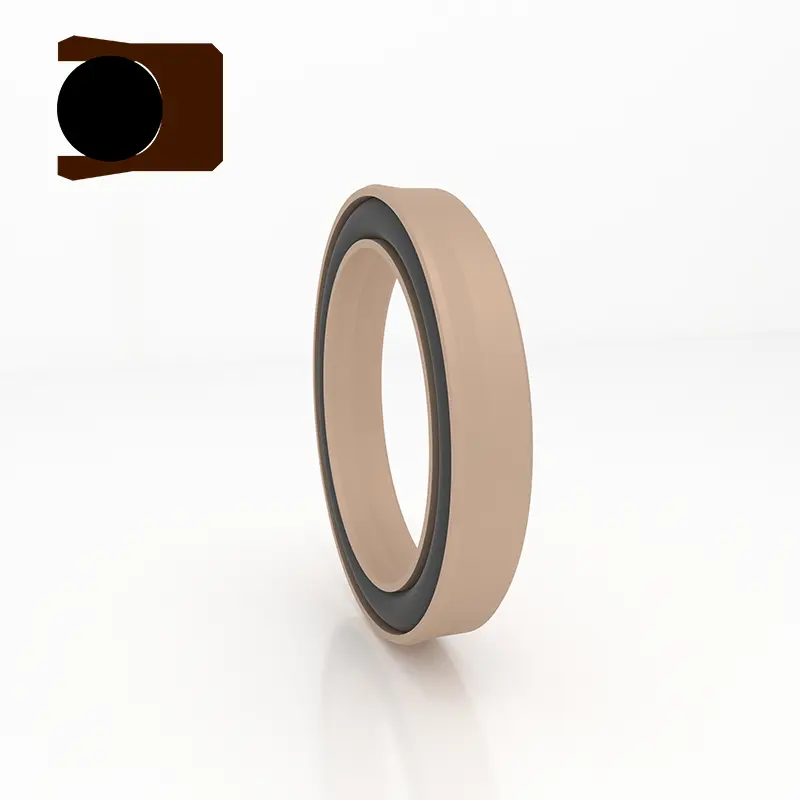

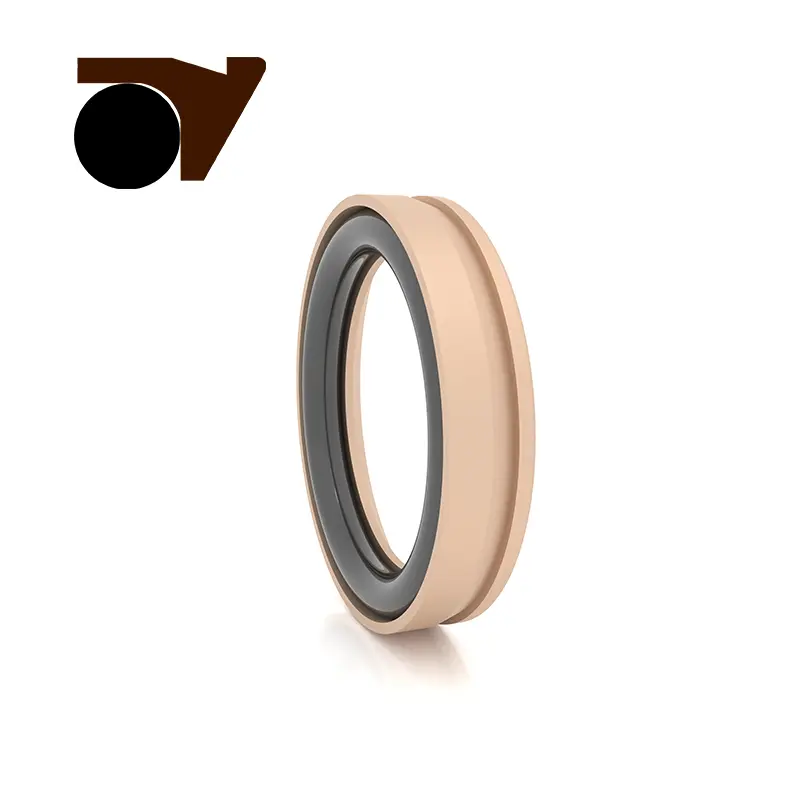

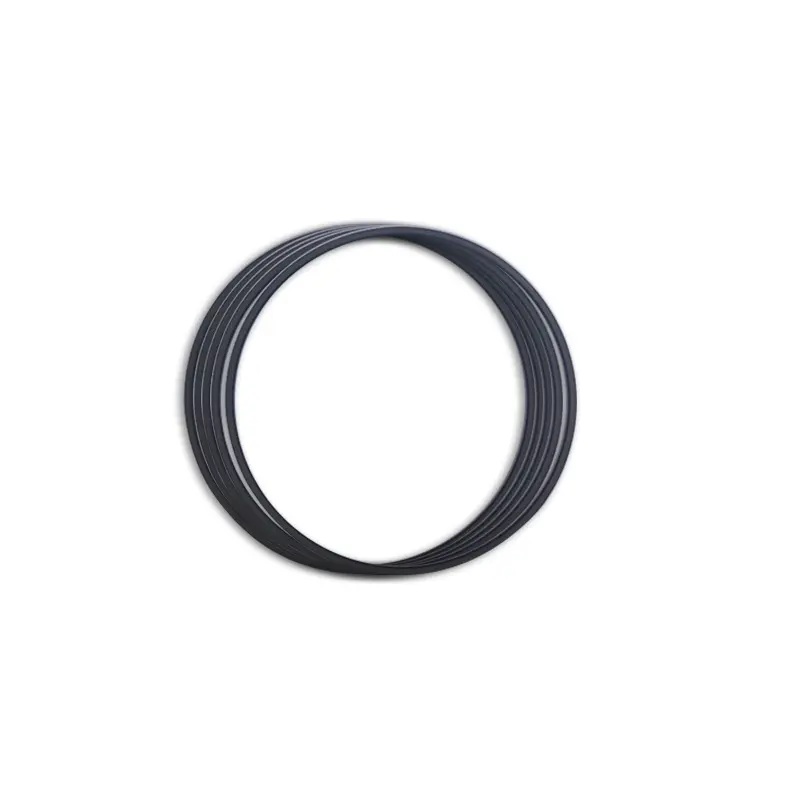

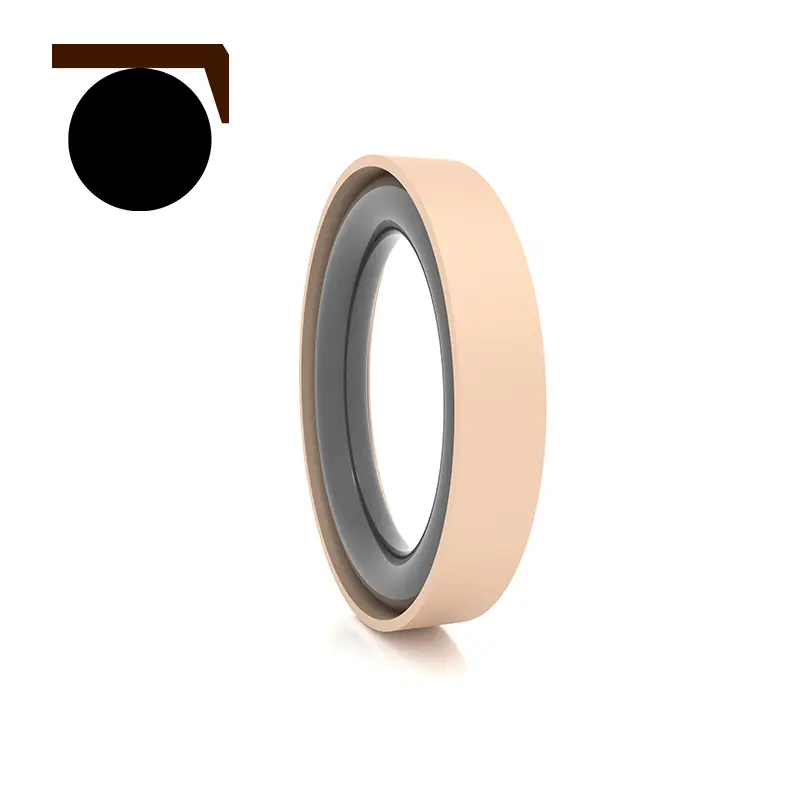

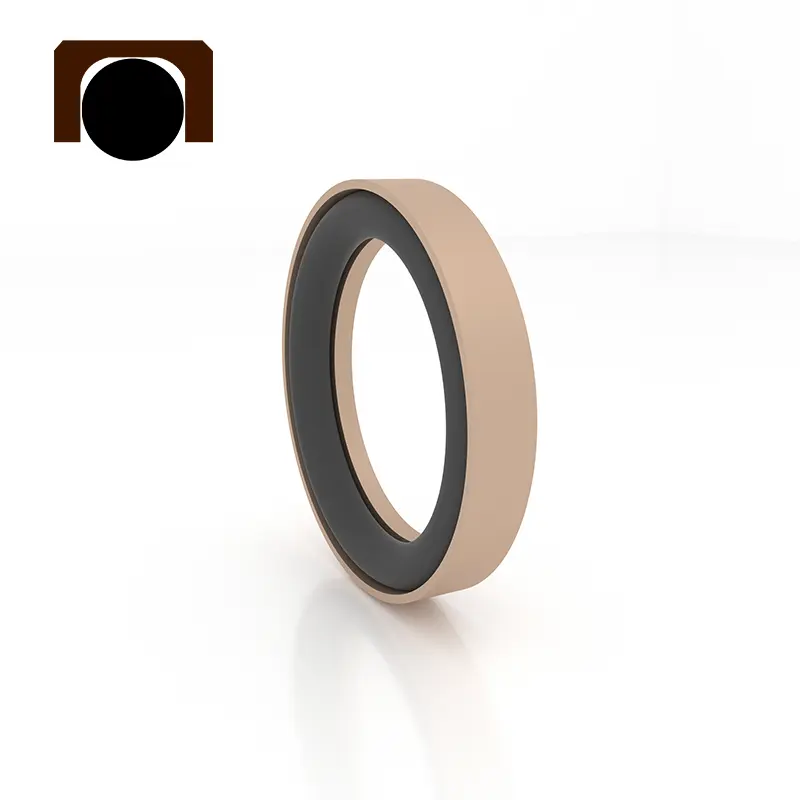

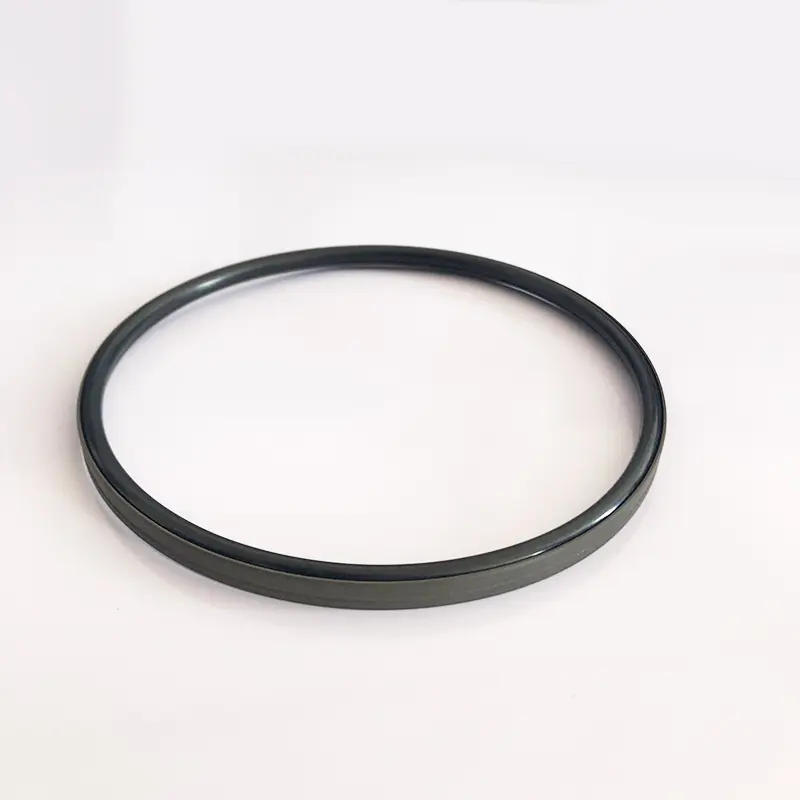

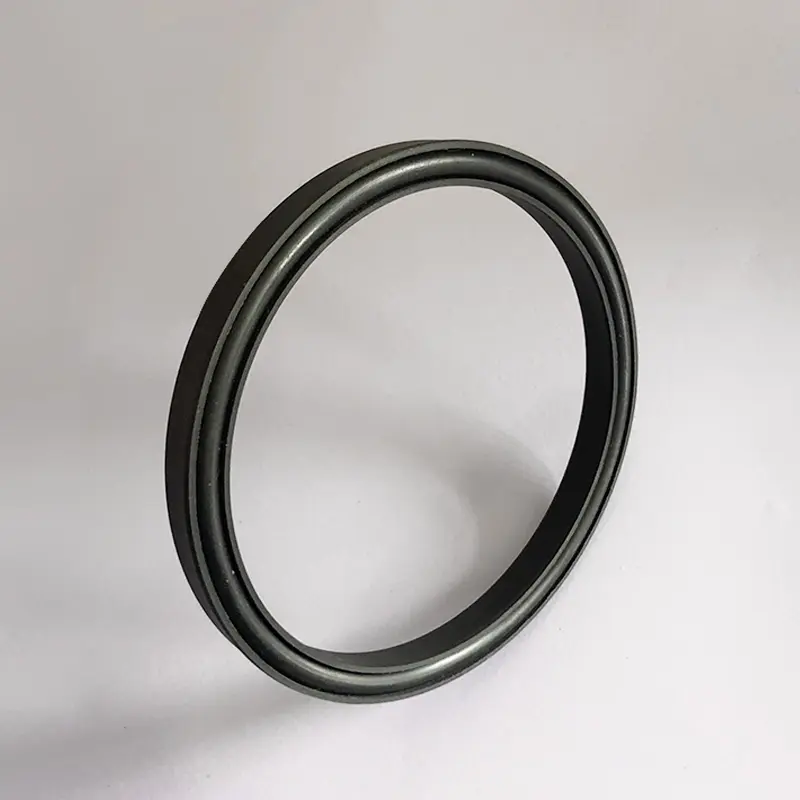

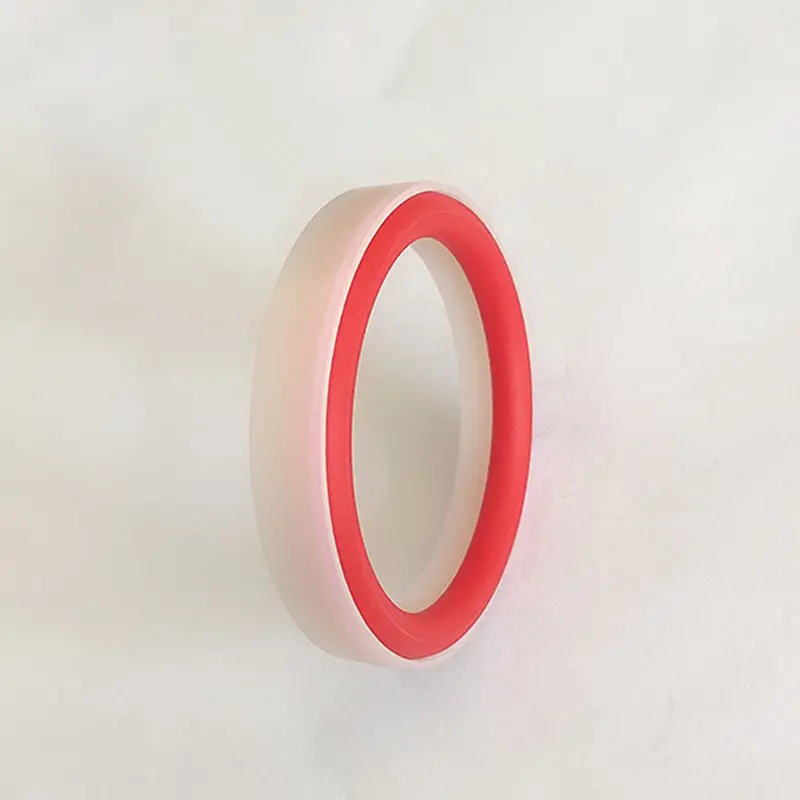

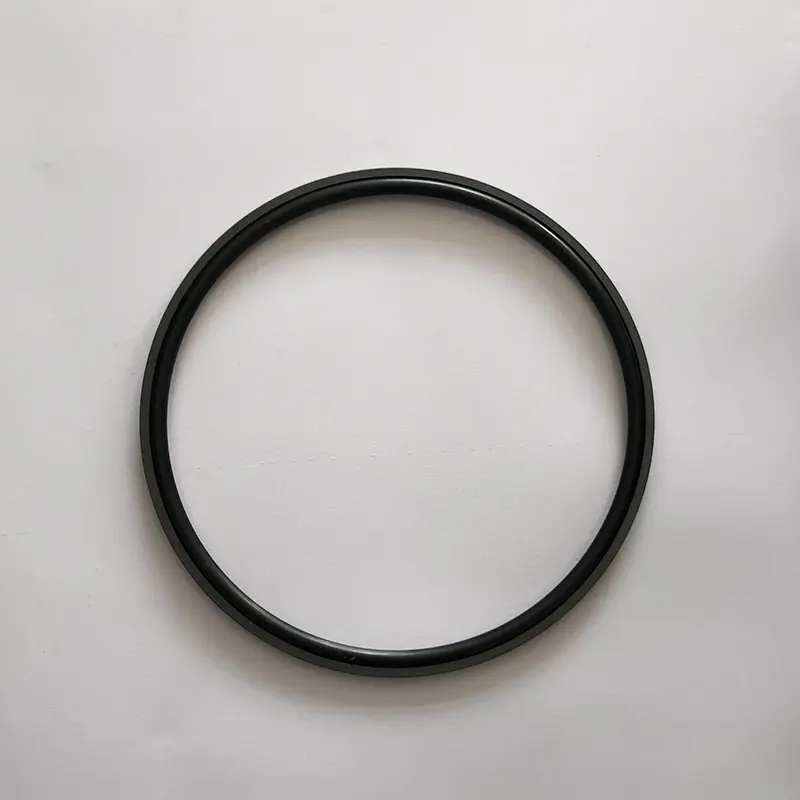

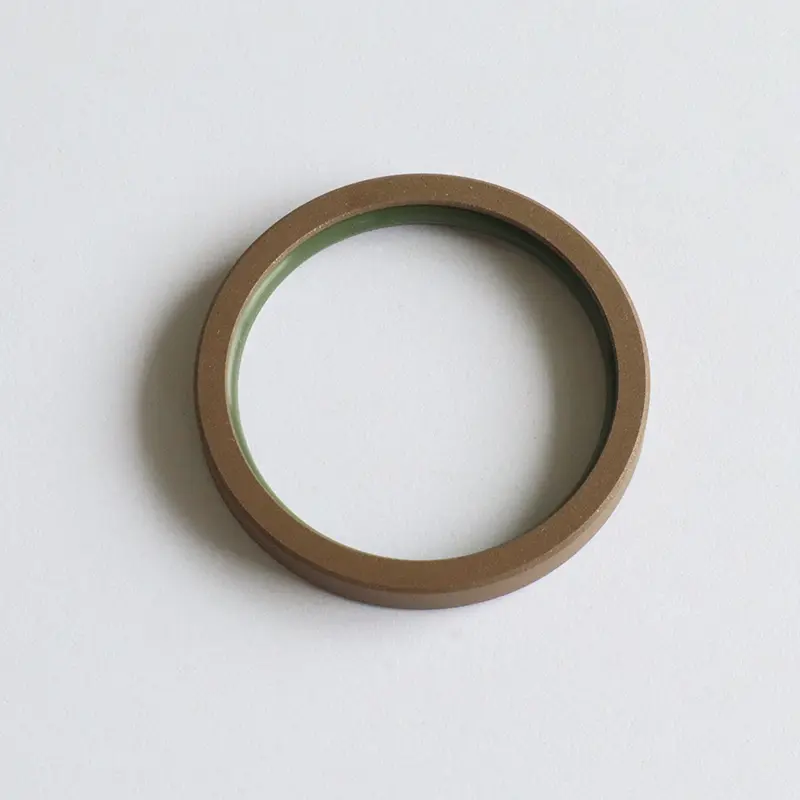

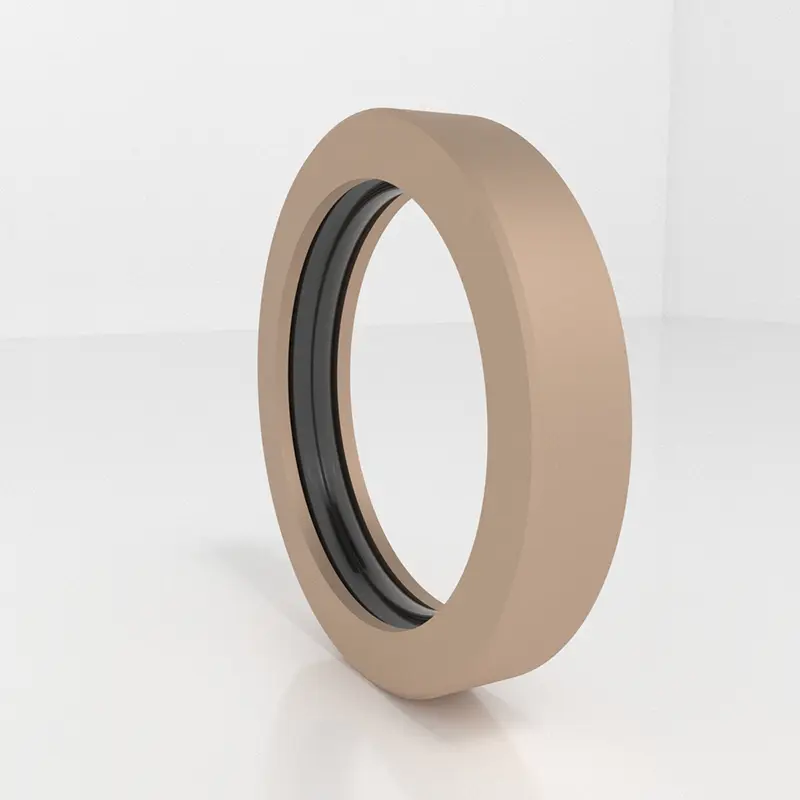

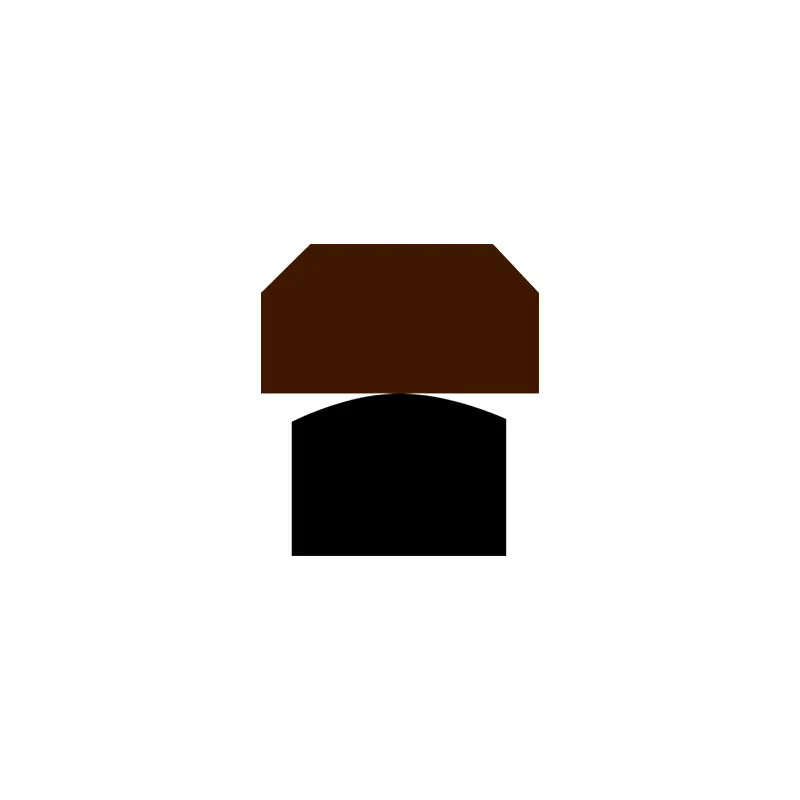

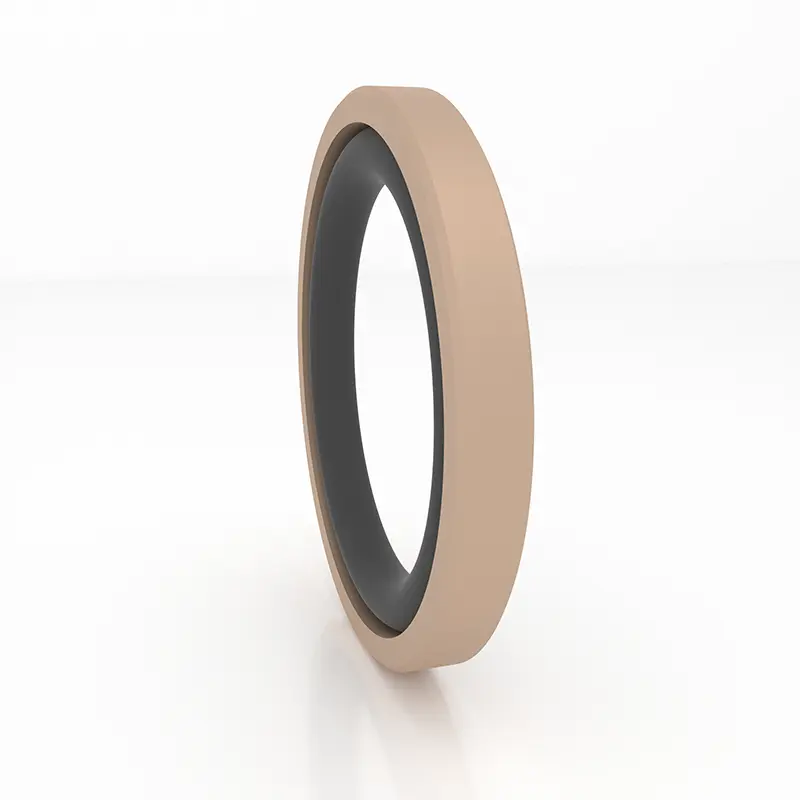

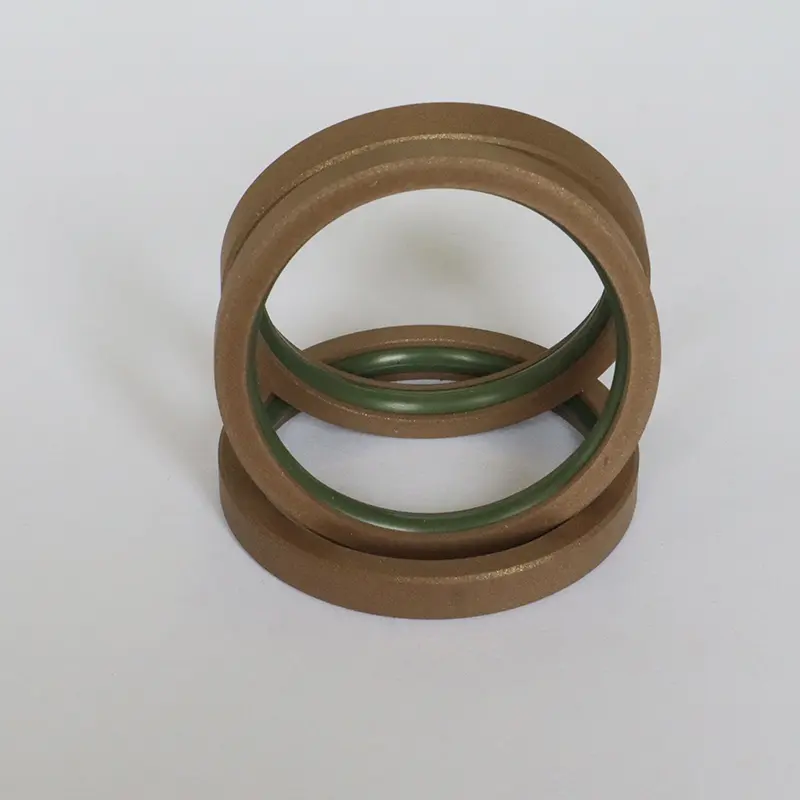

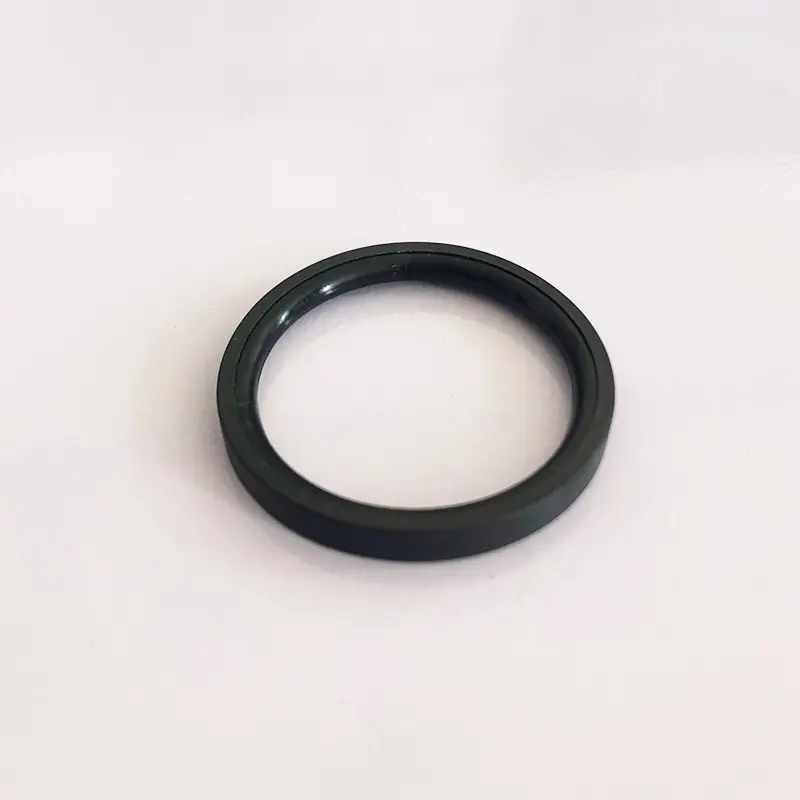

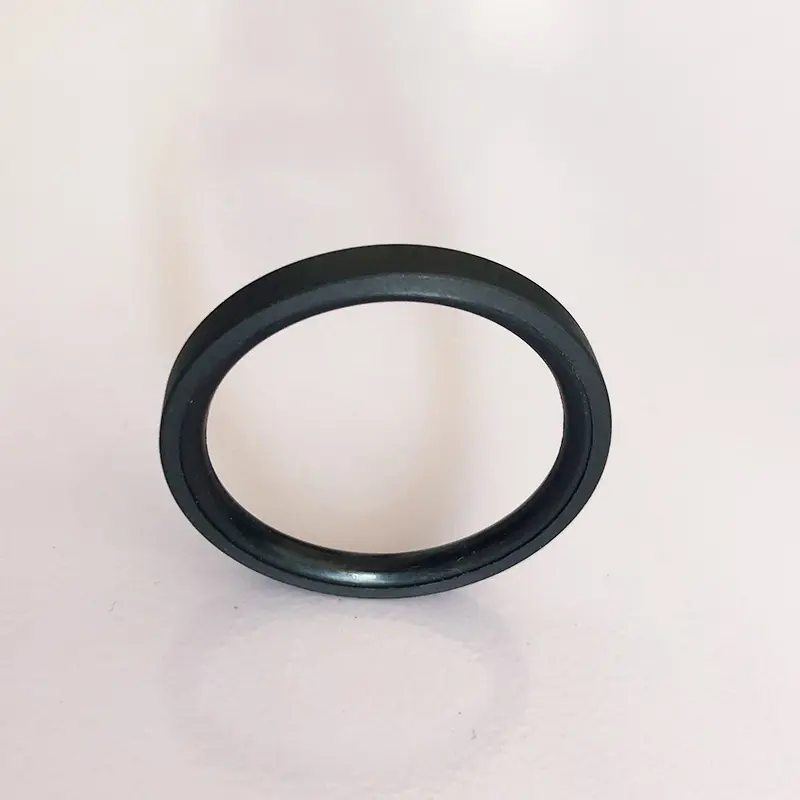

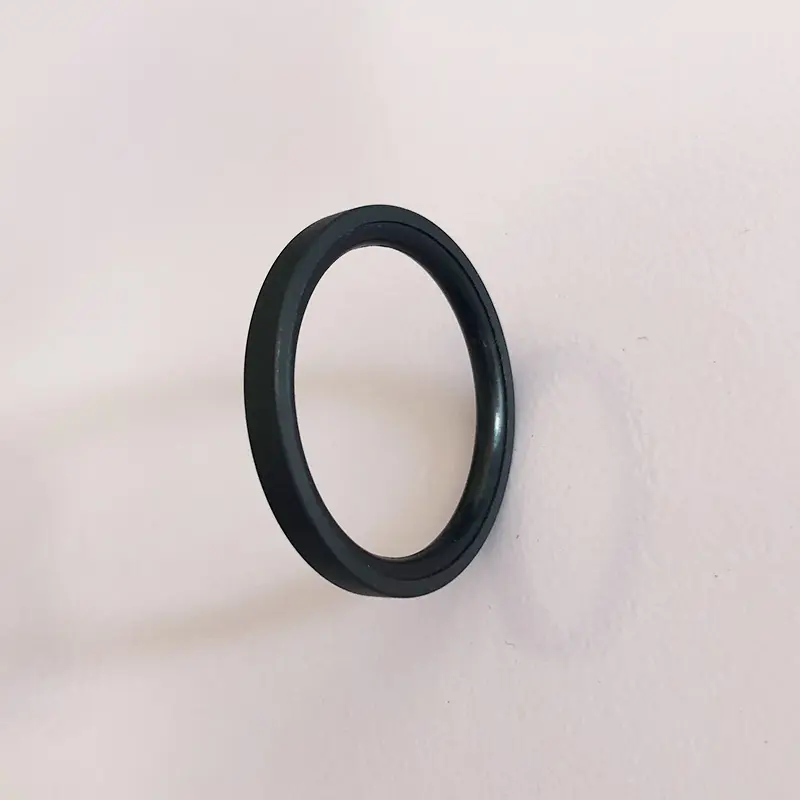

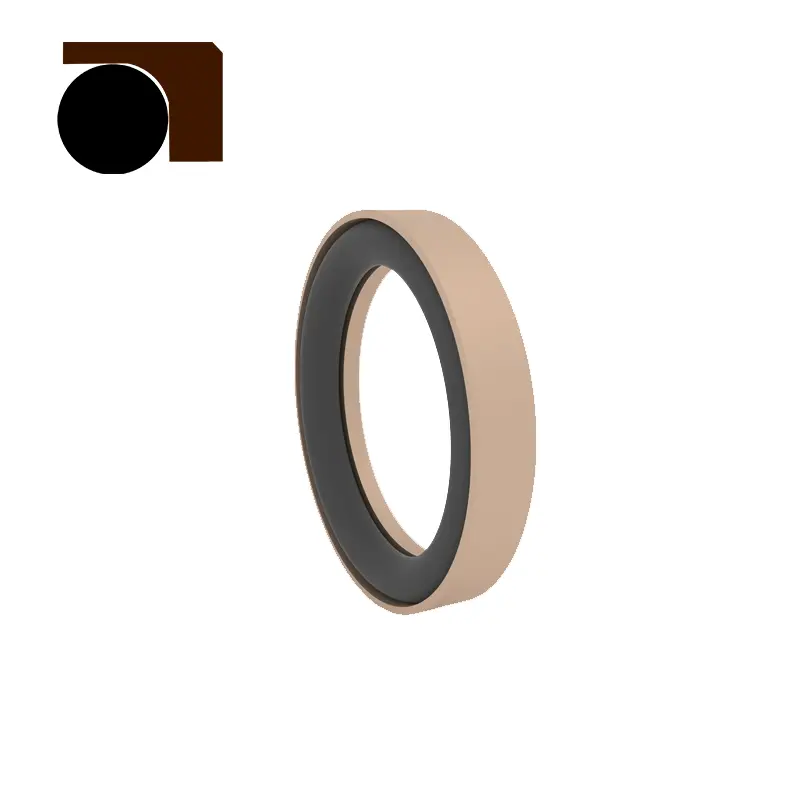

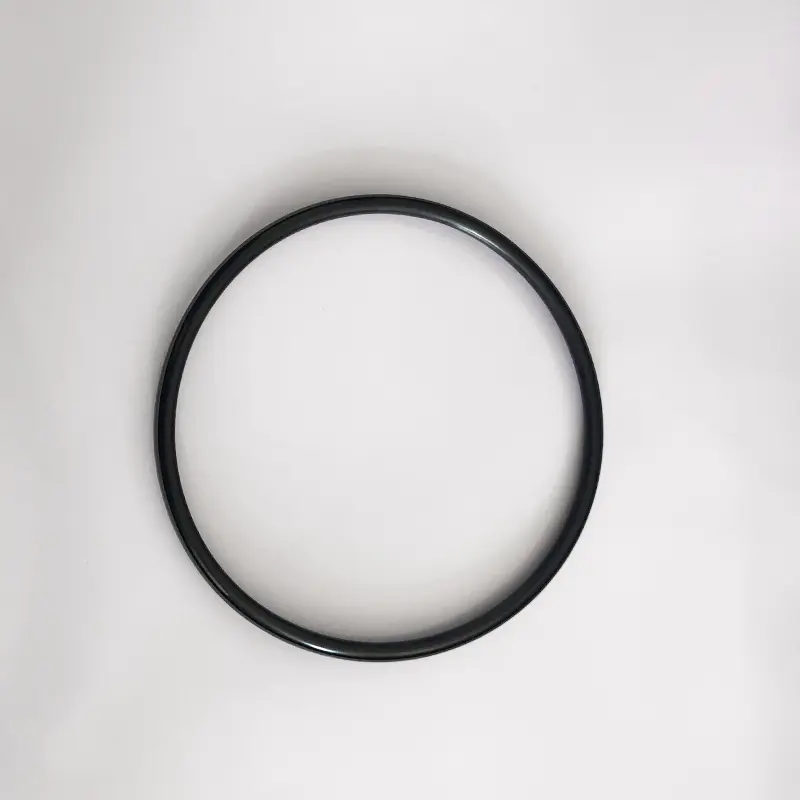

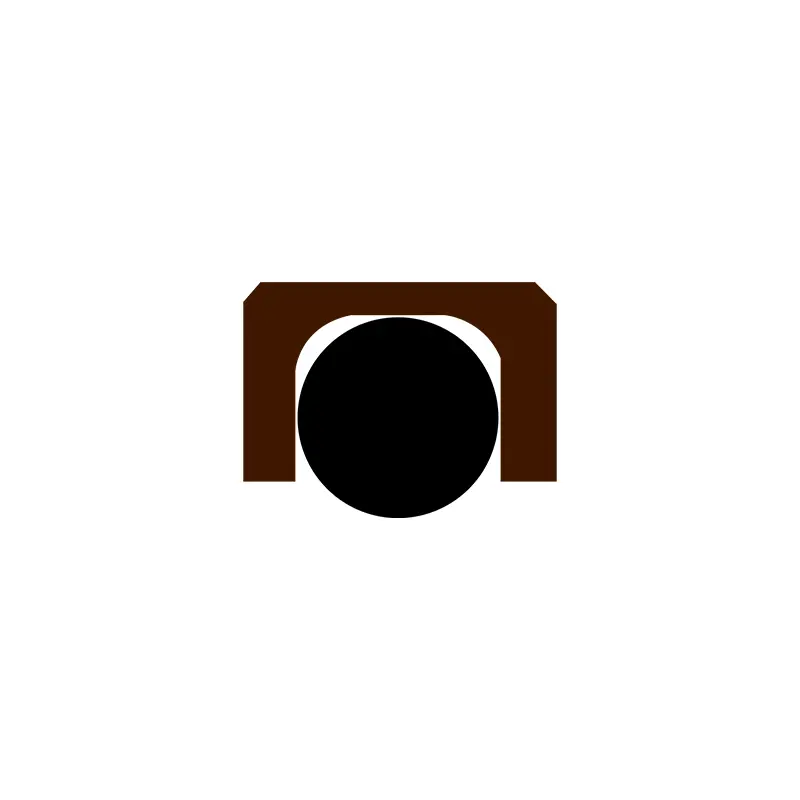

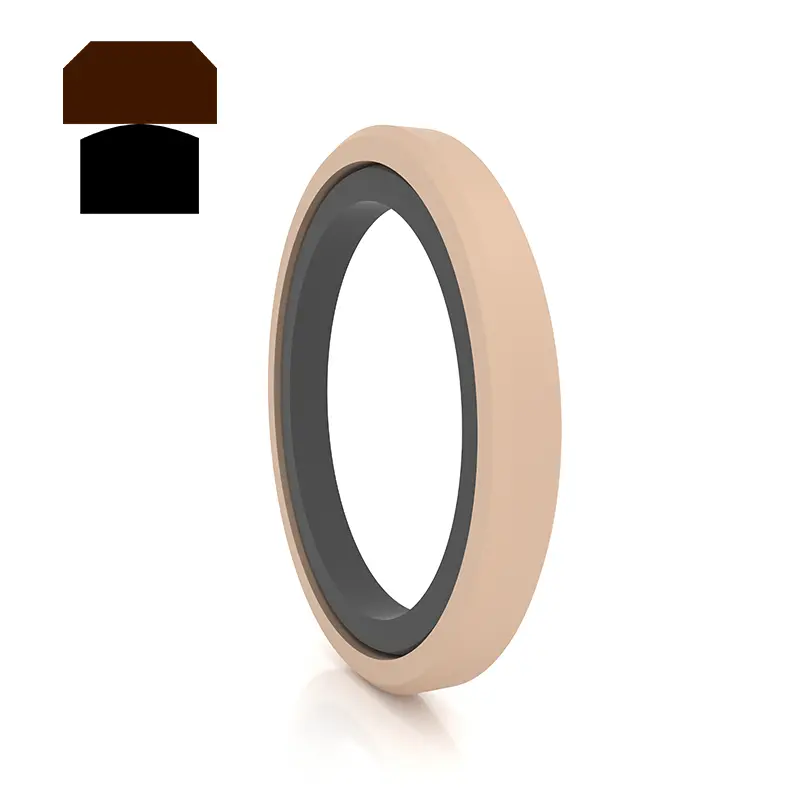

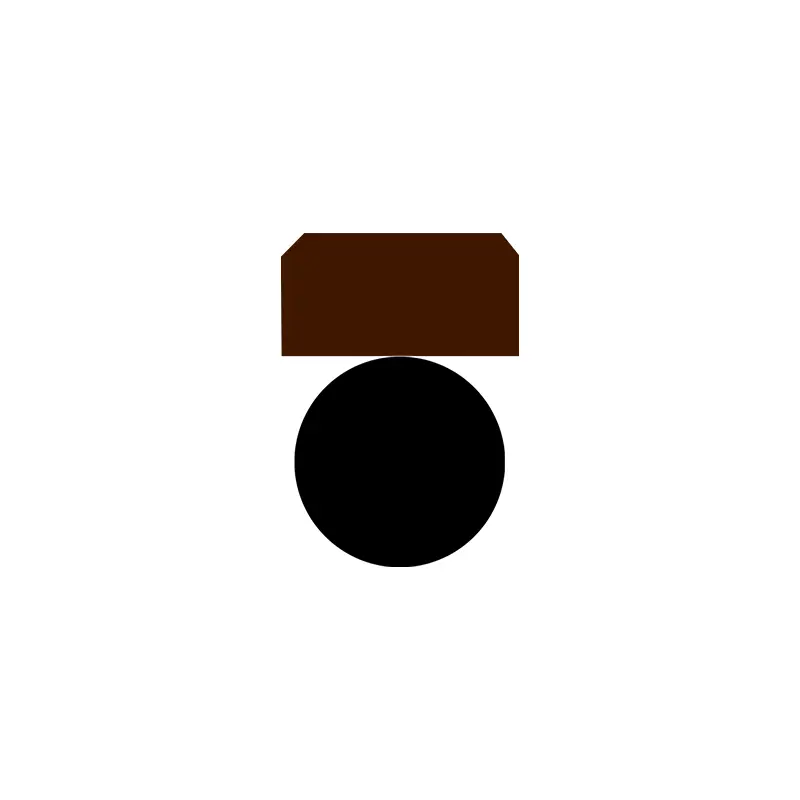

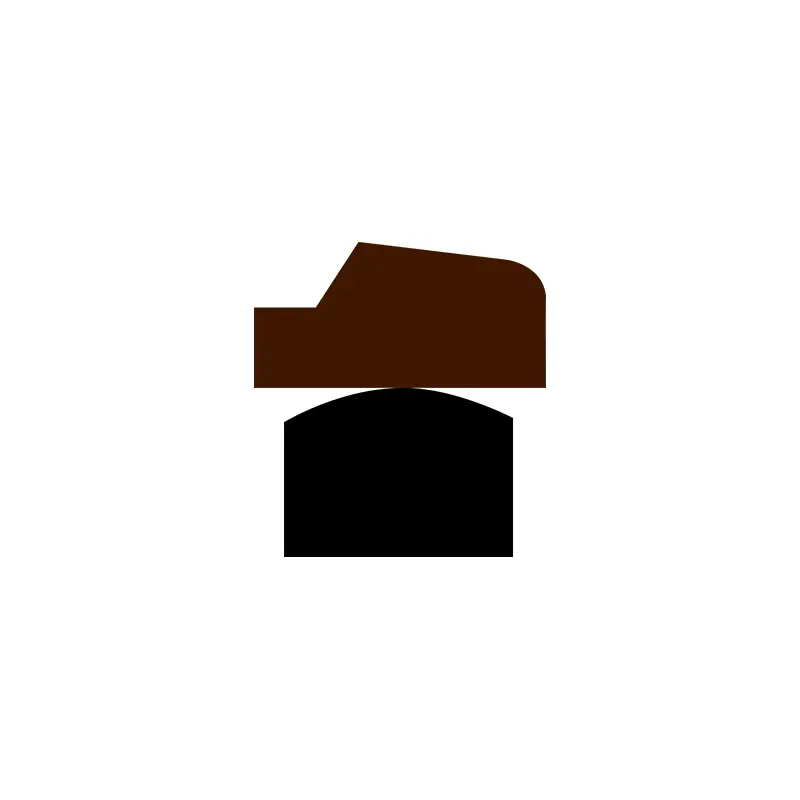

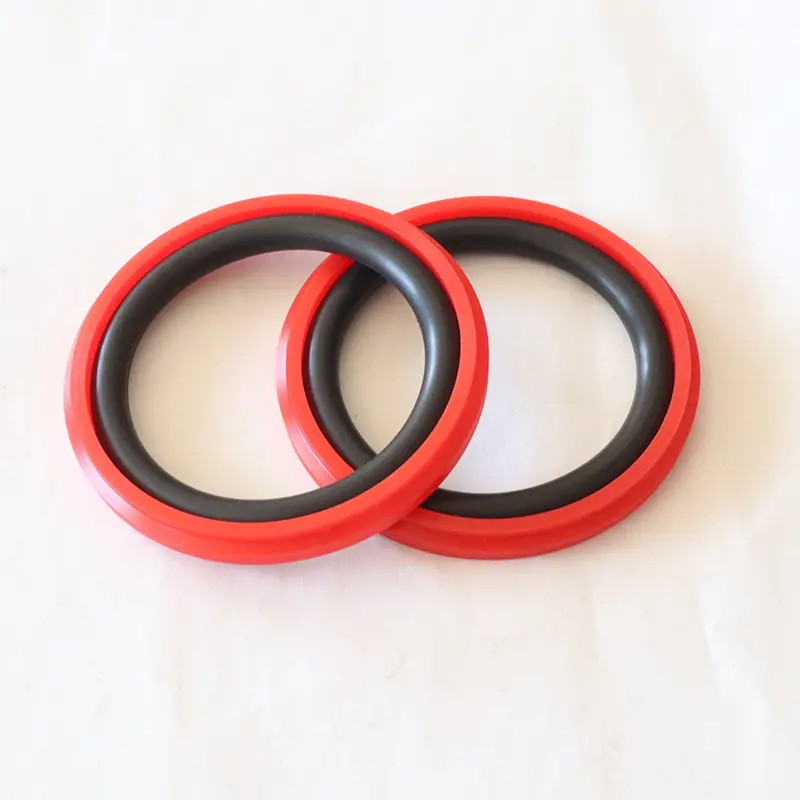

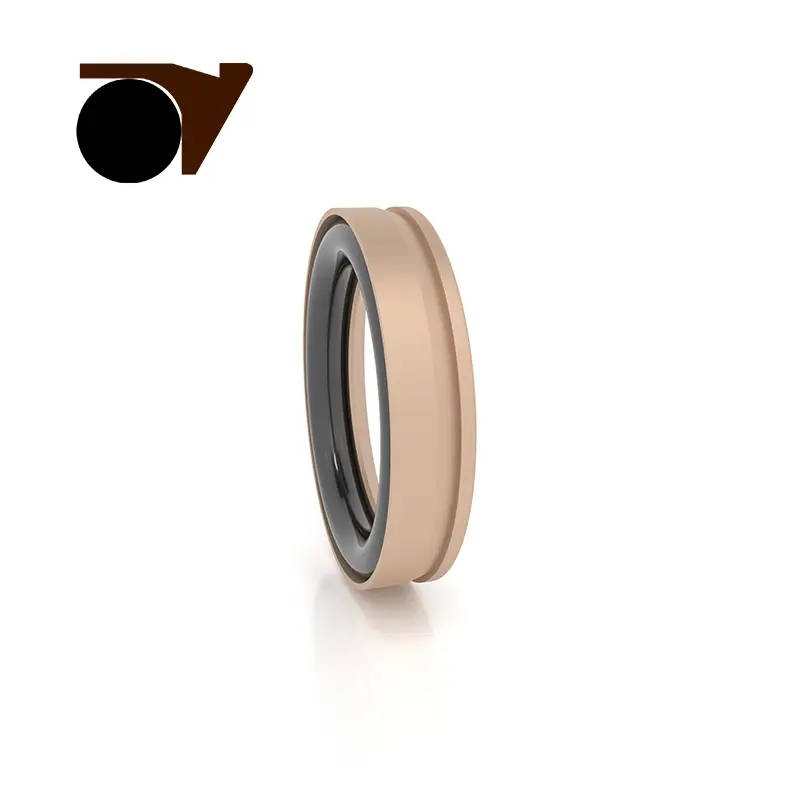

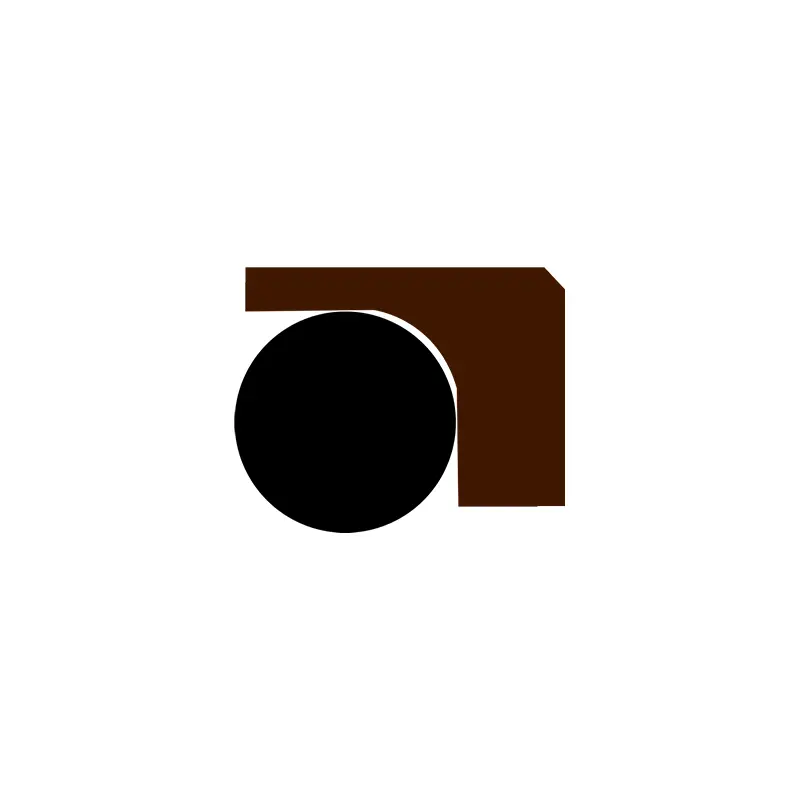

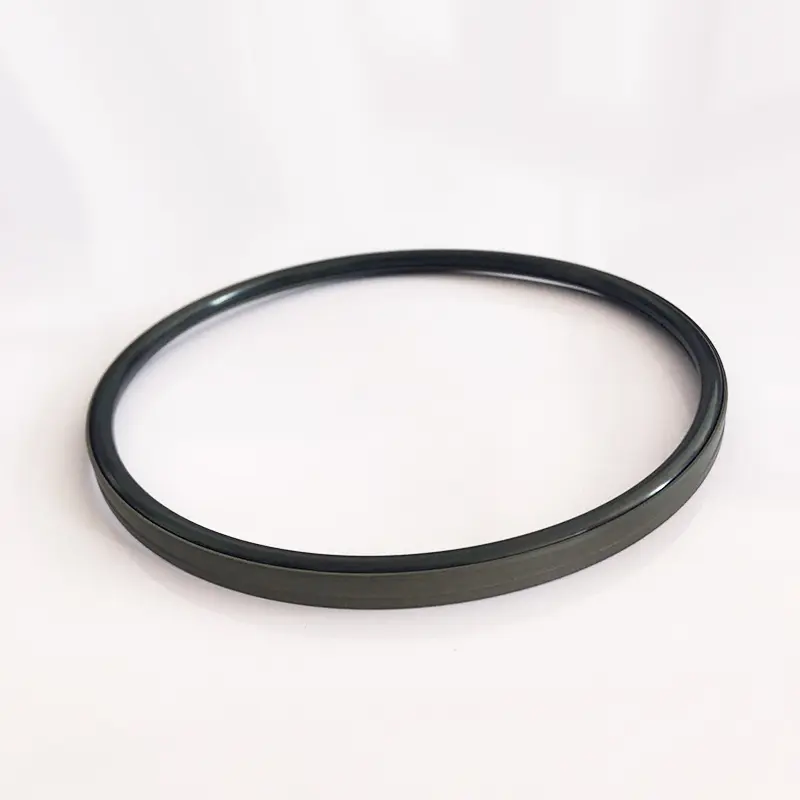

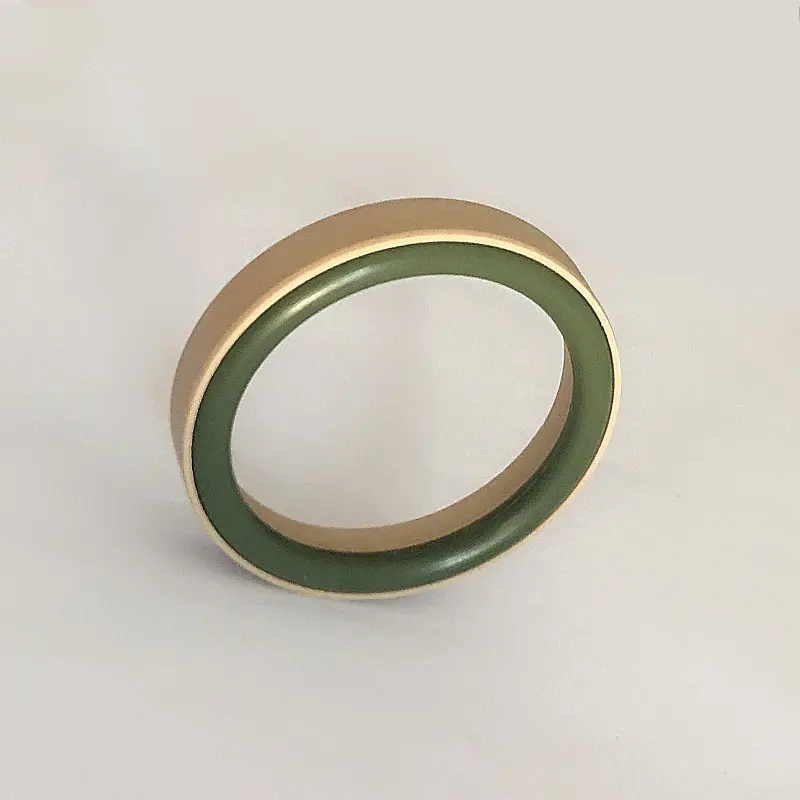

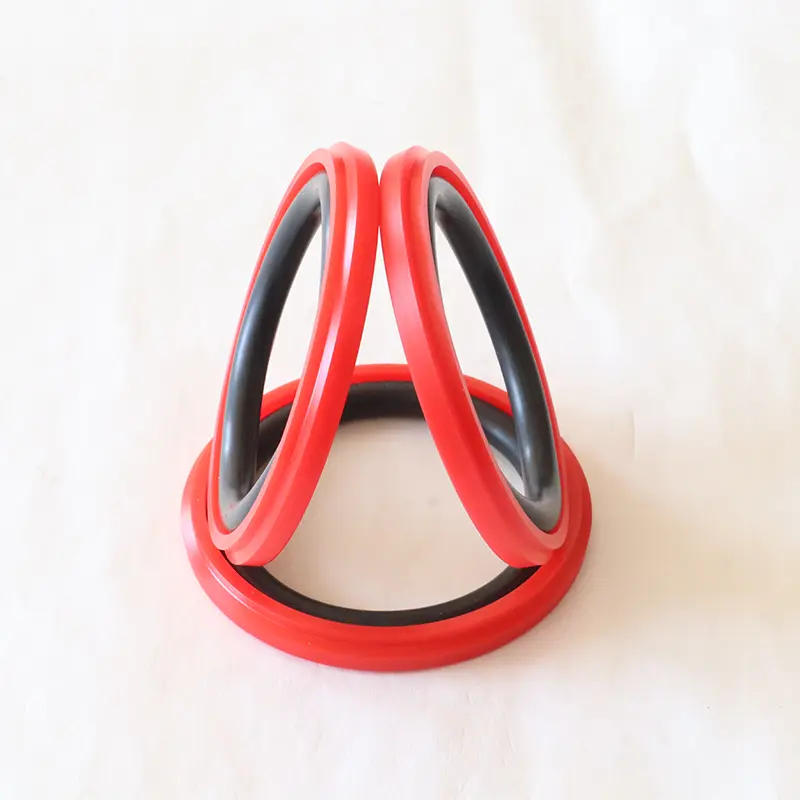

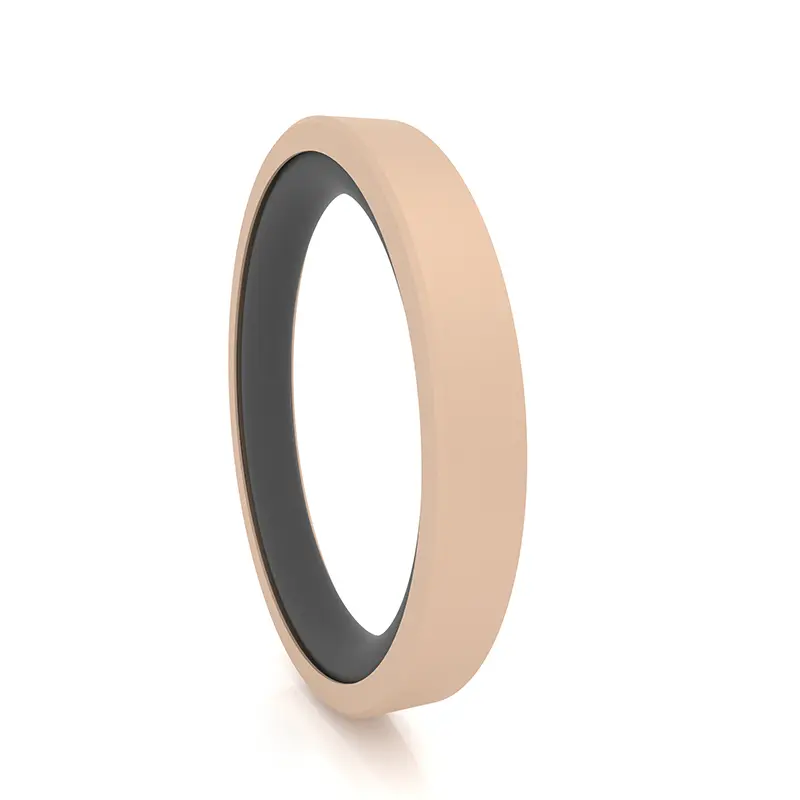

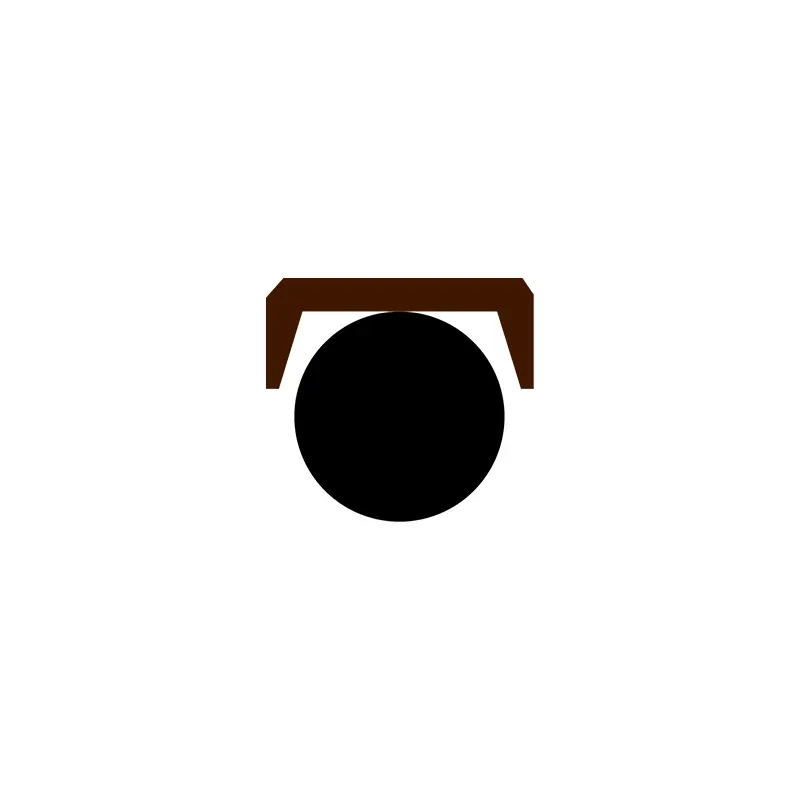

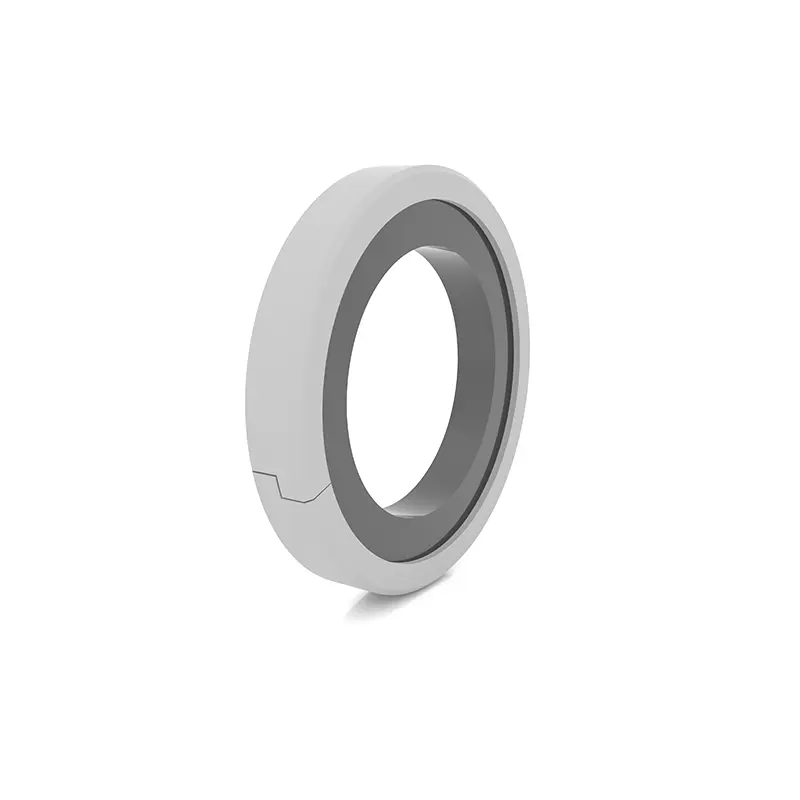

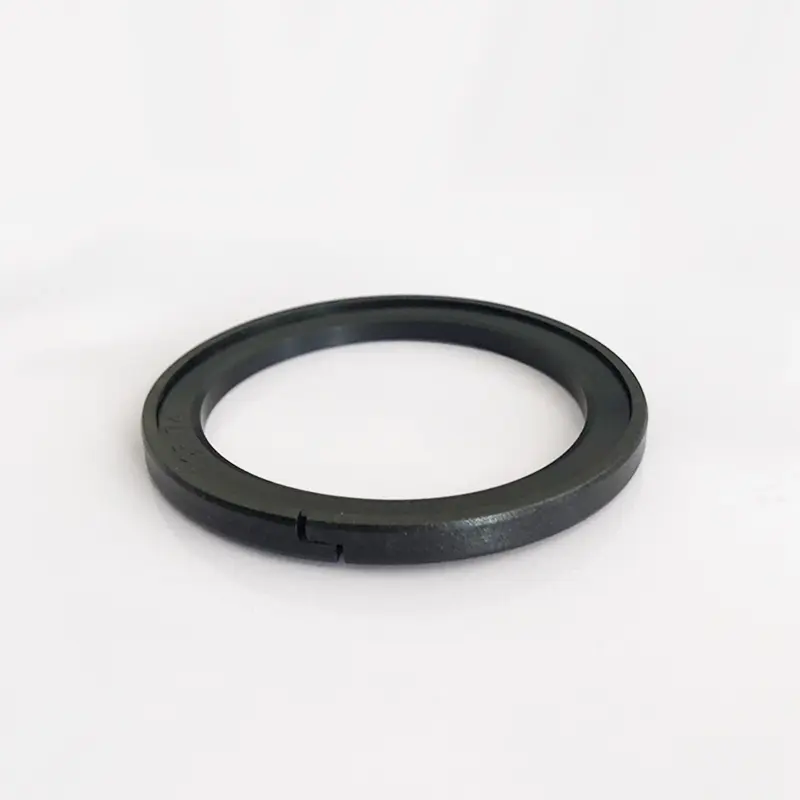

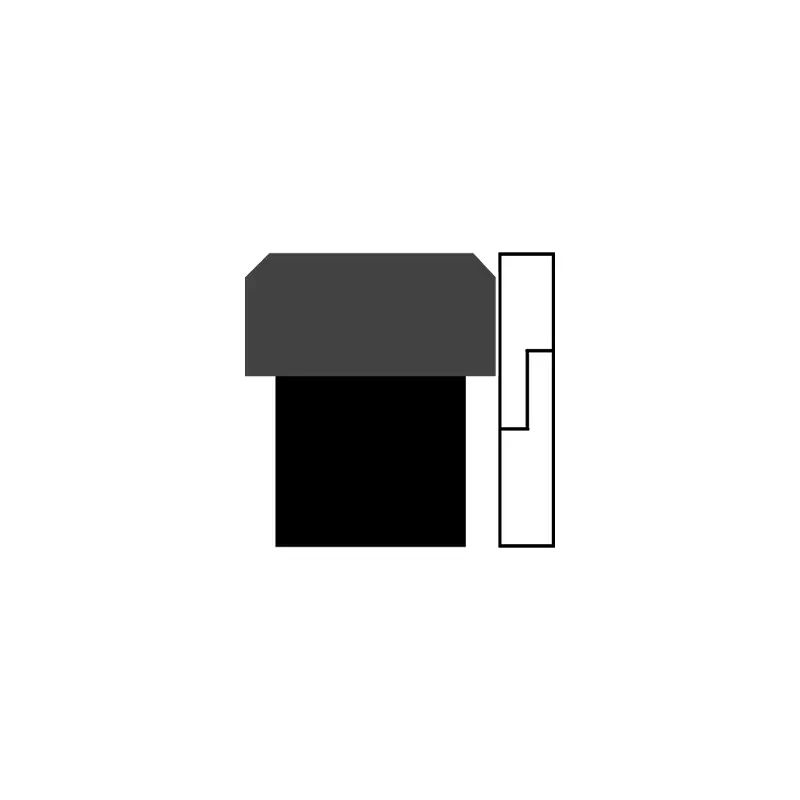

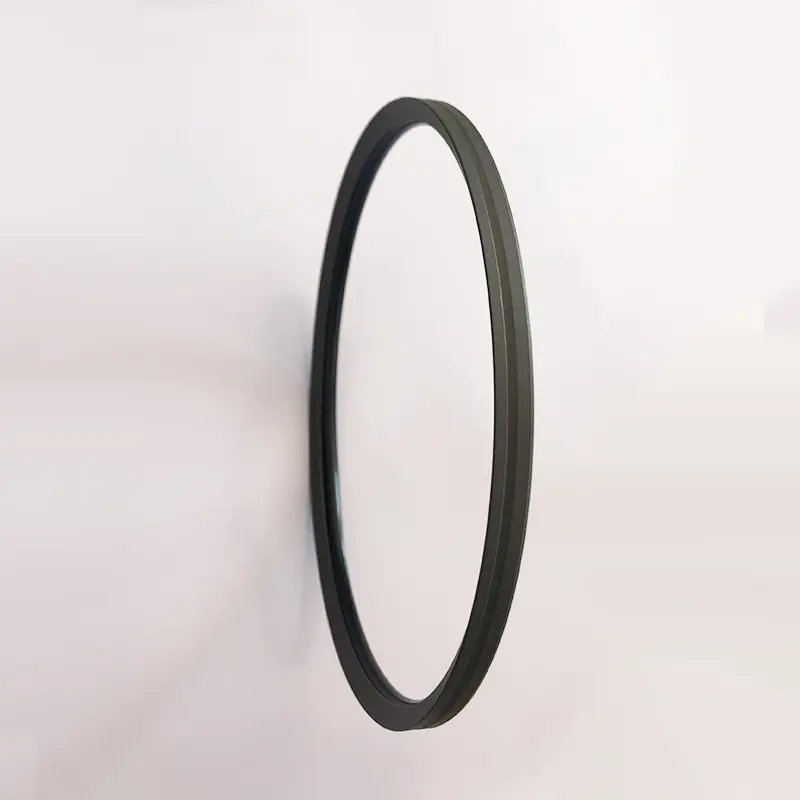

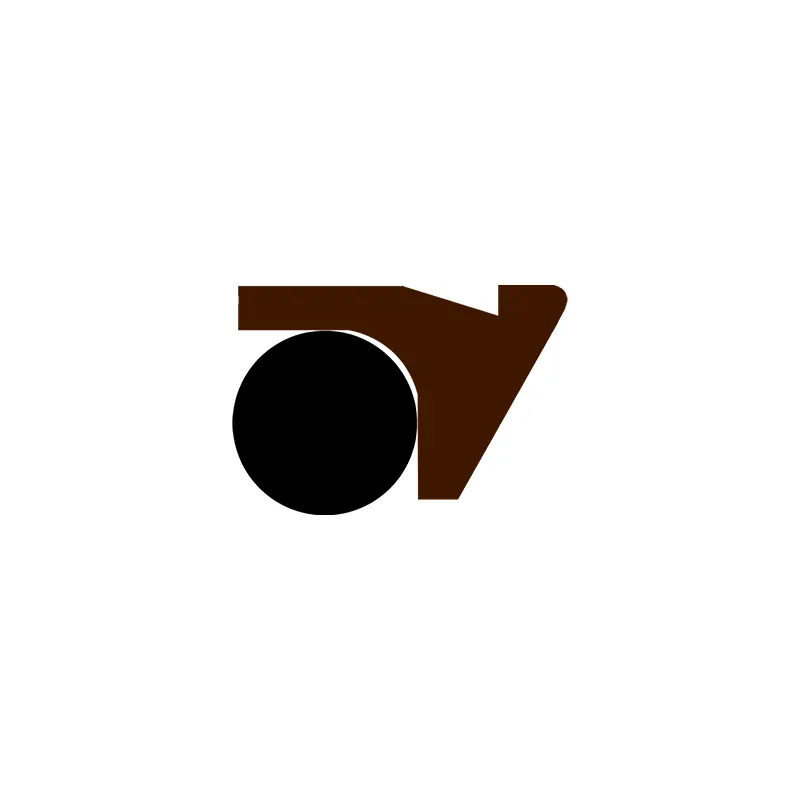

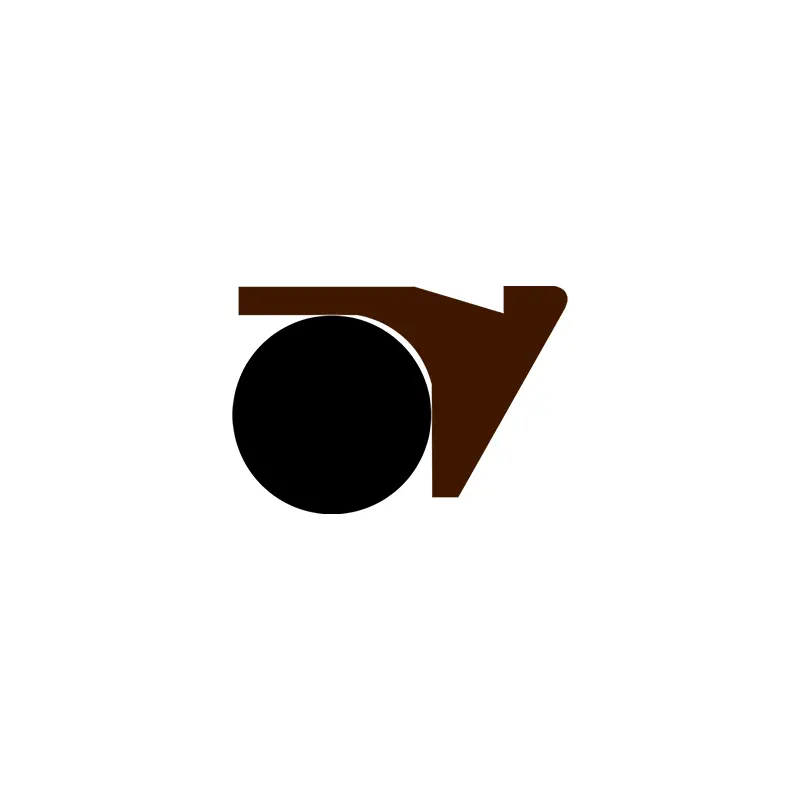

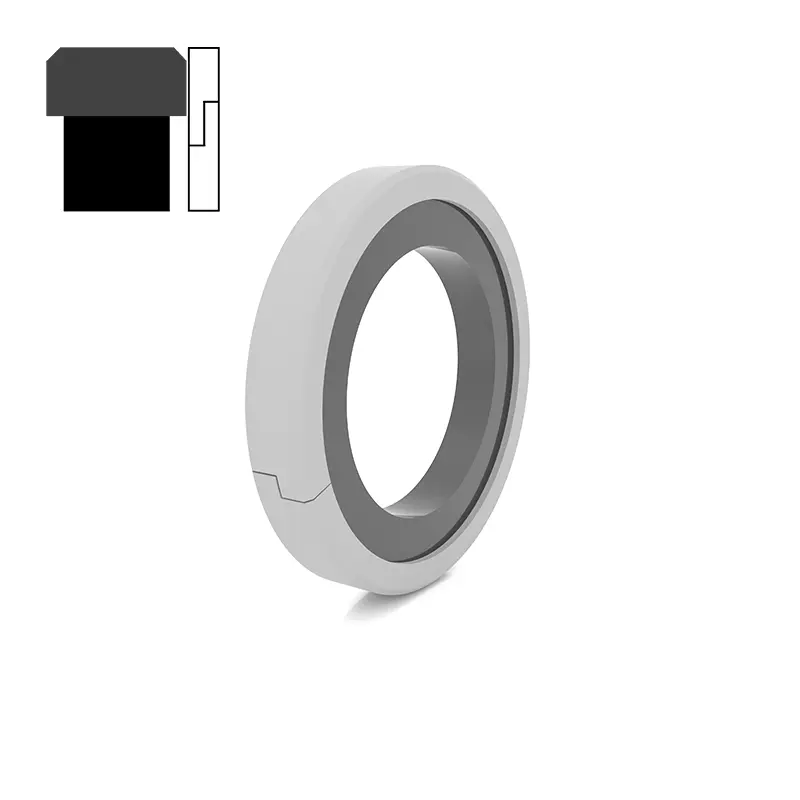

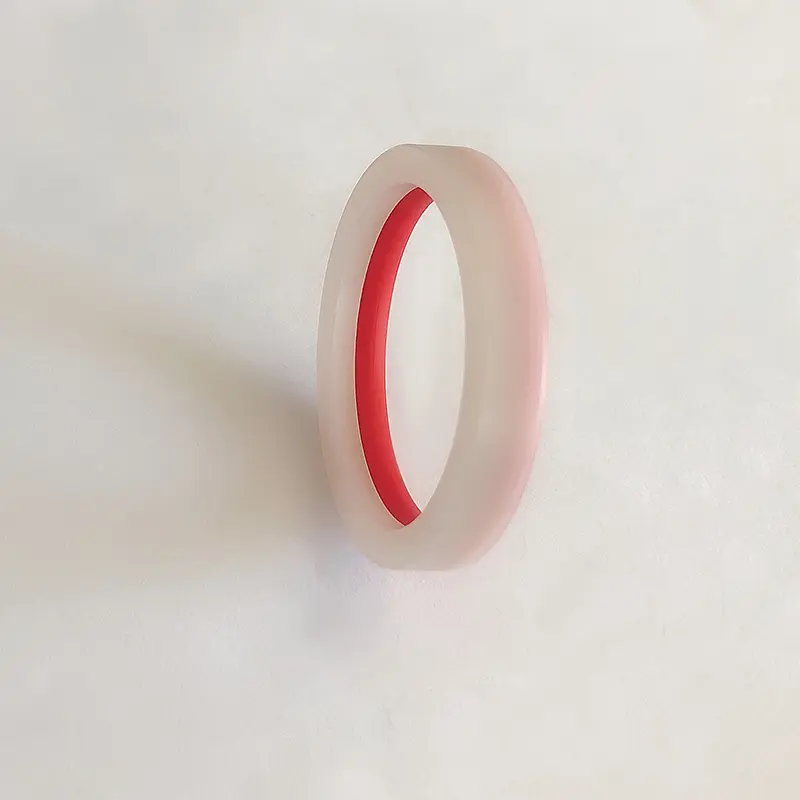

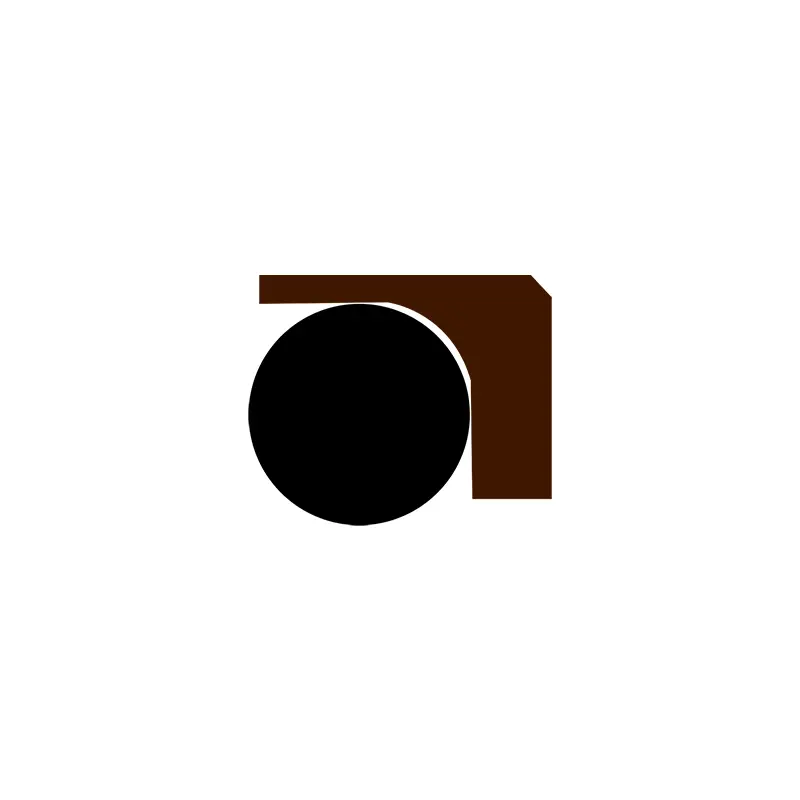

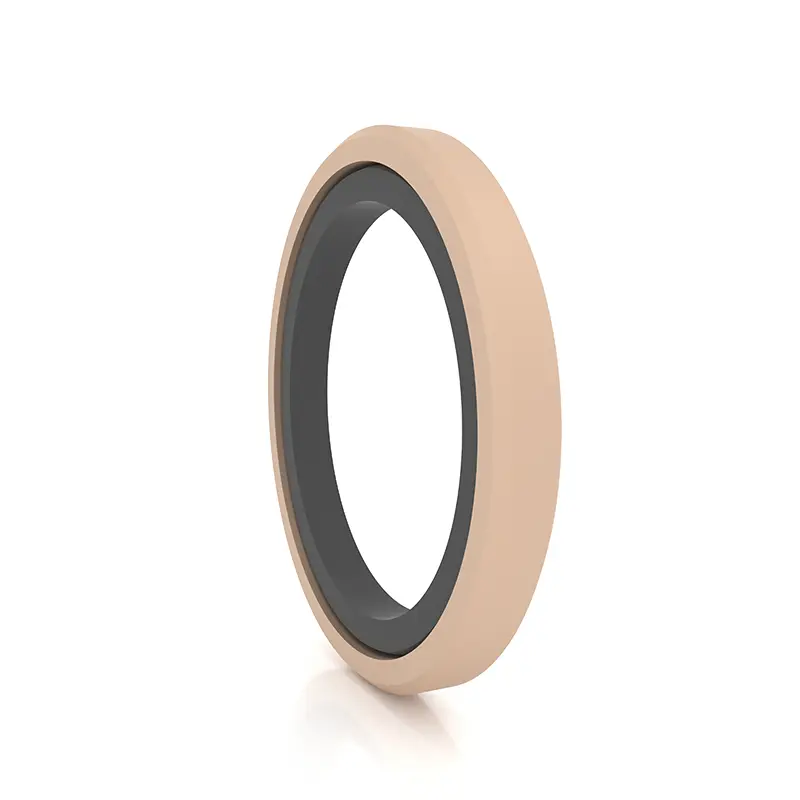

Los sellos de alta presión para los agujeros de pistón son excelentes, que consisten en PTFE o material compuesto especial de forma de sellado de forma especial y anillos de goma en forma de O altos. Según las juntas tóricas coincidentes, se dividen en la serie RC58-RC64 (adaptada a GB1235), que se usan especialmente para el sellado unidireccional de movimiento reciprocante hidráulico.
El material PTFE tiene una fuerte estabilidad química, resistencia a la corrosión ácida y álcali, y se adapta a entornos químicos complejos. El anillo de sellado y el anillo de goma funcionan juntos para lograr un excelente efecto de sellado.
En ingeniería marina, los sellos de alta presión para los agujeros de pistón pueden proporcionar protección clave para el sistema hidráulico de detectores de aguas profundas. La presión del agua de aguas profundas es alta y el agua de mar es altamente corrosiva. La ventaja del material es uno de los requisitos previos para que el producto proporcione resistencia a alta presión y resistencia a la corrosión.
En la fabricación de maquinaria pesada, los brazos telescópicos hidráulicos de grúa grande se benefician mucho. El sitio de construcción es complejo, los brazos telescópicos se mueven con frecuencia y la presión varía. El material PTFE es resistente al desgaste, combinado con un diseño delgado de labios, compensación en tiempo real por desgaste, sellado ajustado y riesgos de falla reducidos.
En el campo de los nuevos vehículos de energía, los sellos de alta presión para los agujeros de los pistones también son críticos. En los componentes hidráulicos EPS, el material es estable y puede sellar con precisión frente a la erosión del aceite hidráulico y los cambios de temperatura; En el sistema de frenos, para un impacto de alta presión y la corrosión del líquido de frenos, la estructura especial y el anillo de sellado de espesor optimizado evitan estrictamente las fugas y garantizan la seguridad.
Los sellos de alta presión para los agujeros de pistón que producimos tienen algunos modelos con diseño de labios delgados con buena compensación y excelente sellado. Están bien optimizados para la presión del agua y los medios de baja viscosidad. La estructura especial es resistente a la alta presión y tiene una excelente calidad de material. Es la mejor opción para abrir un sellado eficiente.
Características del producto:
1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;
2. Long Life, se puede usar para sellos de lubricación sin aceite;
3. Se puede usar para sellado de alta presión, presión ultra alta, agua y otros medios de baja viscosidad;
4. Se puede usar para el sellado de agua y otros medios de baja viscosidad
Selección de material

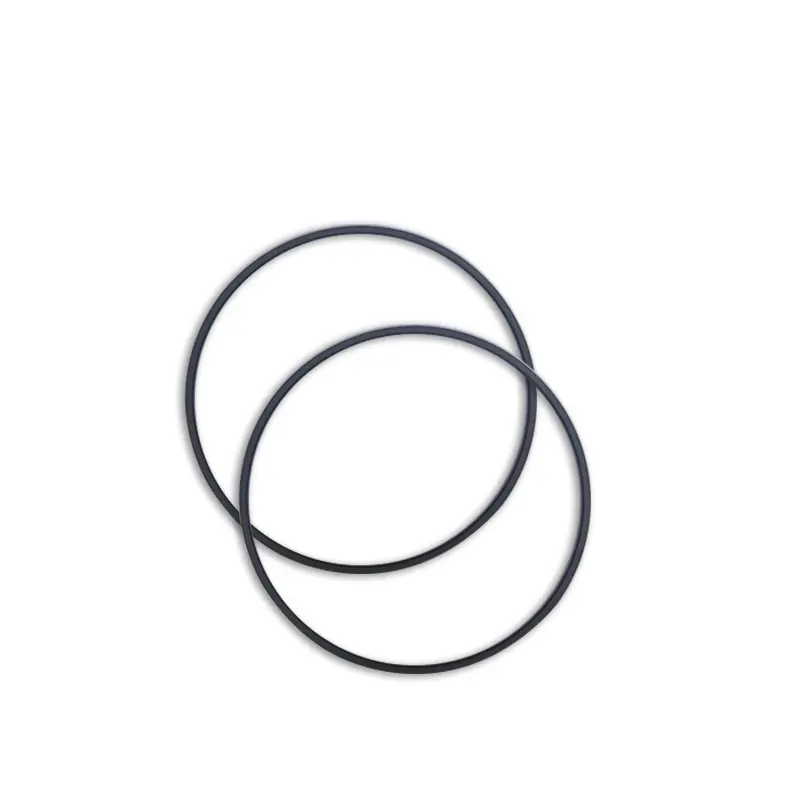

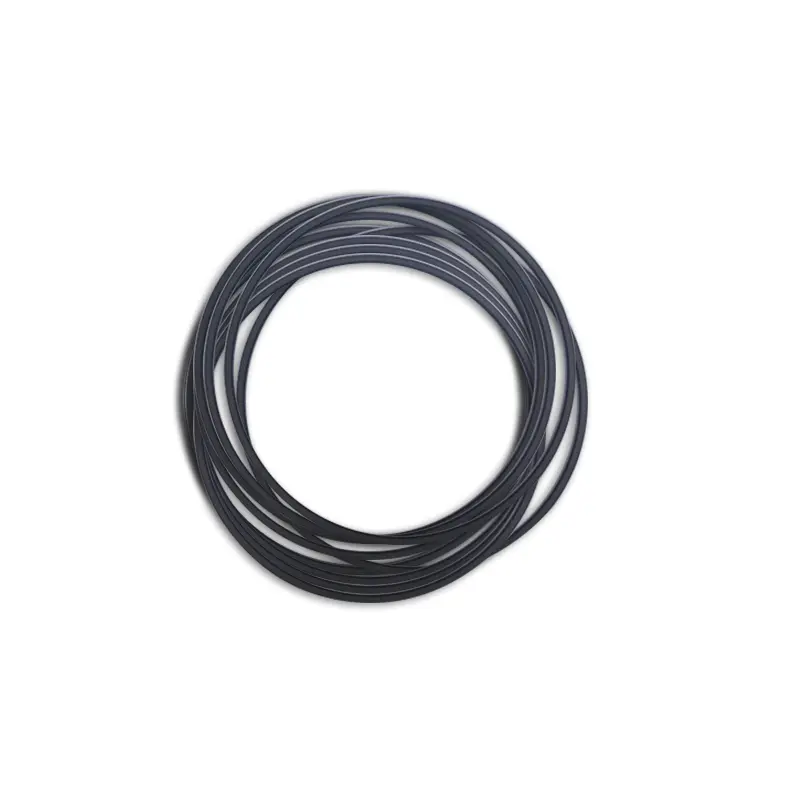

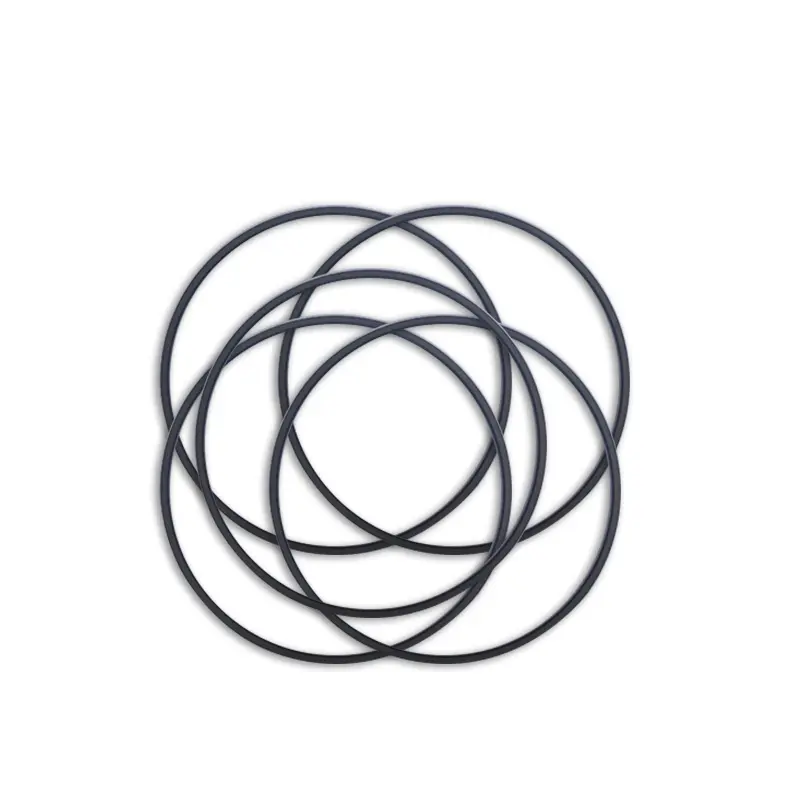

1. Los materiales para las juntas tóricas son: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.
2. Materiales de anillo de sellado: Material estándar PTFE3, otros materiales opcionales PTFE1, PTFE2, PTFE4, materiales termoplásticos compuestos.
| Condiciones de trabajo aplicables de sellos de alta presión para agujeros de pistón (los valores límite no deben aparecer al mismo tiempo) | |||||
| Perfil | Modelo | Presión (MPA) |
Temperatura (℃) | Velocidad (M/S) | Medios de comunicación |
 |
RC51/RC52 | ≤70 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc. |
| -20 ~+180 (Junta tórica a juego FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc. |
| -20 ~+180 (Junta tórica a juego FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc. |
| -20 ~+180 (Junta tórica a juego FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (Junta tórica NBR a juego) | ≤6 | Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc. |
| -20 ~+180 (Junta tórica a juego FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, fluido retardante de llama (HFA/HFB), agua, etc. |
| -20 ~+200 (Junta tórica a juego FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc. |
| -20 ~+180 (Junta tórica a juego FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (Junta tórica a juego NBR) | ≤6 | Aceite hidráulico a base de minerales, líquido de retardante de llama (HFA/HFB), gas, etc. |
| -20 ~+180 (Junta tórica a juego FKM) | |||||
 |
DE ACUERDO | ≤50 | -35 ~+110 (Junta tórica a juego NBR) | ≤1 | Aceite hidráulico basado en minerales, fluido retardante de llama (HFA/HFB), etc. |
Ejemplo de orden:
Modelo de pedido RC51-80X70X7.6-PTFE3-R01
Diámetro del cilindro modelo X Diámetro de la ranura X Groove Ancho PTFE3 Código de material PTFE modificado R01 Código de material de junta tórica
Modelo de pedido RC53-80X69.6X9.8-PTFE3 -R01
Diámetro del cilindro modelo x Diámetro de la ranura x Ancho de surco PTFE3 Código de material de PTFE modificado con PTFE R01- Código de material de junta tórica
Modelo de pedido RC55-80X69.4X10.6-PTFE3-R01
Diámetro del cilindro modelo x Diámetro de la ranura x Ancho de surco PTFE3 Código de material de PTFE modificado con PTFE R01- Código de material de junta tórica
Modelo de pedido RC56-80X70X9.2-PTFE3 -R01
Diámetro del cilindro modelo x Diámetro de la ranura x Ancho de surco PTFE3 Código de material de PTFE modificado con PTFE R01- Código de material de junta tórica
Modelo de pedido OK-80X59X8 Diámetro del cilindro X Diámetro de la ranura X Ancho del surco
Presupuesto

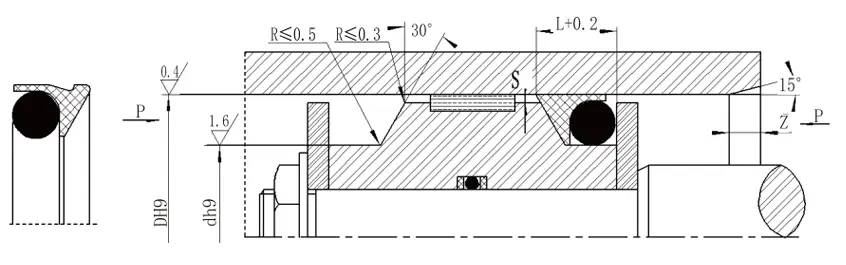

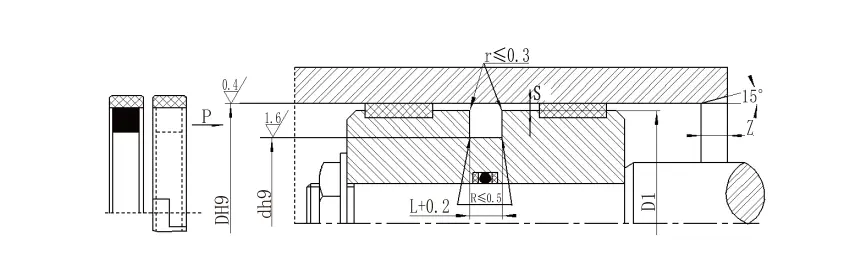

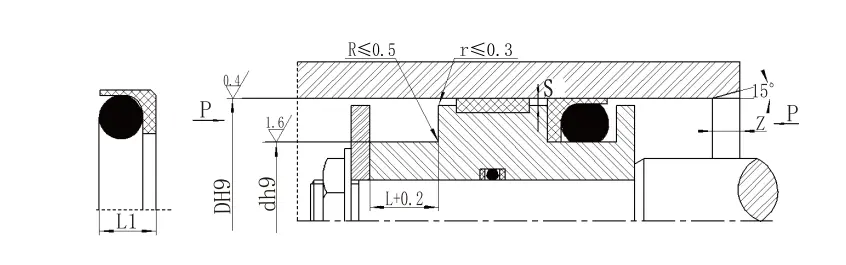

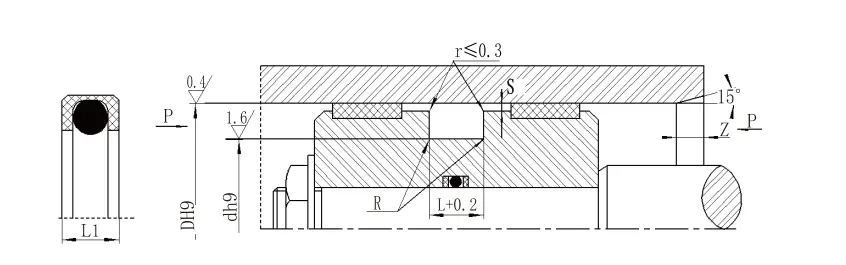

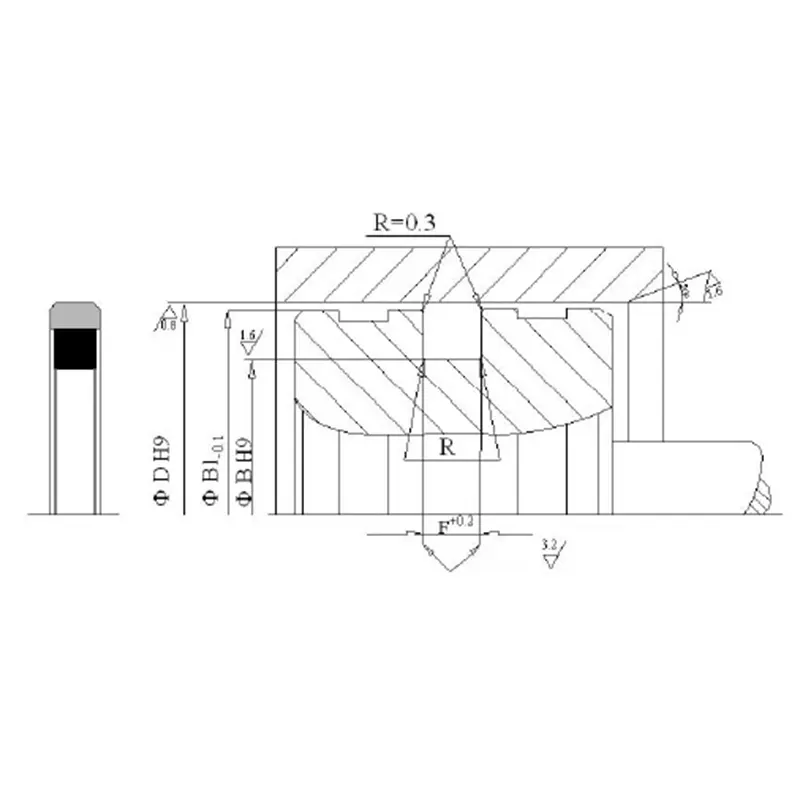

Tabla de parámetros de especificación RC51 (cualquier especificación dentro del rango de parámetros está disponible)| Tipo estándar DH9 RC51 |
Carga de luz DH9 RC51-Q |
Carga pesada Dh9 RC51-Z |
Diámetro de la ranura D H9 |
Ancho de ranura L+0.2 |
Altura del sello L1 | Espacio radial smáximo | Chaflán Zmínimo |
Diámetro de alambre de junta tórica d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-5.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Es más fácil instalar en ranuras cerradas> 30 mm usando la serie de carga de luz. | |||||||||
| 2. Consulte a nuestra empresa para la instalación de ritmo cerrado. | |||||||||
| 3. Para presión> 40mPa, el área de la raíz del sello utiliza tolerancia a ajuste H8/F8. | |||||||||
| Especificaciones RC52 (Junta tórica GB1235) (cualquier especificación dentro del rango de parámetros está disponible) | ||||||
| Rango de apertura D H9 |
Diámetro de la ranura D H9 |
Ancho de ranura L+0.2 |
Altura del sello L1 |
Espacio radial Smáximo |
Chaflán Zmínimo |
Diámetro de alambre de junta tórica d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-5.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Ejemplo de pedido RC52—80X69.2X8.2-PTFE3-R01 | ||||||
| Diámetro del cilindro modelo x Diámetro de la ranura X Ancho de surco PTFE3- Código de material PTFE modificado R01- Código de material de junta tórica | ||||||
| Especificaciones RC53 (cualquier especificación dentro del rango de parámetros está disponible) | ||||||
| Rango de apertura D H9 |
Diámetro de la ranura D H9 |
Ancho de ranura L+0.2 |
Smax de espacio radial | Chaflán Zmínimo |
Diámetro de alambre de junta tórica dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Especificaciones RC54 (Junta tórica GB1235 coincidente) (cualquier especificación dentro del rango de parámetros está disponible) | ||||||
| Rango de apertura D H9 | Diámetro de la ranura D H9 | Ancho de ranura L+0.2 | Smax de espacio radial | Chaflán Zmínimo | Diámetro de alambre de junta tórica dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Nota: Para la presión> 60MPa, el área de la raíz del sello utiliza tolerancia al ajuste H8/F8 y el sello de presión ultra alta SMAX <0.05. | ||||||
| Rango de apertura D H9 | Diámetro de la ranura D H9 | Ancho de ranura L+0.2 | Smax de espacio radial | Chaflán Zmínimo | Diámetro de alambre de junta tórica dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Nota: Para la presión> 60MPa, el área de la raíz del sello utiliza tolerancia al ajuste H8/F8 y el sello de presión ultra alta SMAX <0.05. | ||||||

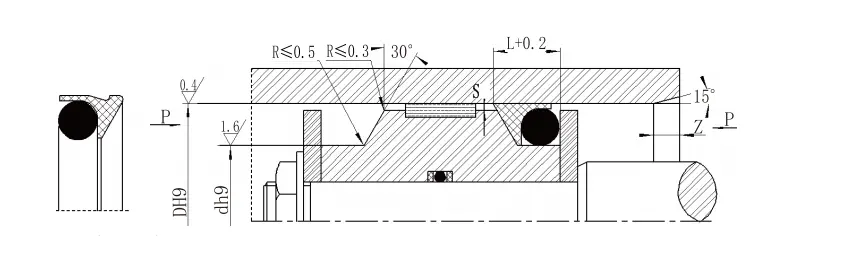

| Especificaciones RC56 (cualquier especificación dentro del rango de parámetros está disponible) | ||||||||||
| Tipo estándar DH9 RC56 |
Carga de luz DH9 RC56-Q |
Carga pesada Dh9 RC56-Z |
Diámetro de la ranura D H9 |
Ancho de ranura L+0.2 |
Altura del sello L1 | Esquinas redondeadas Rmáximo |
Espacio radial smáximo | Chaflán Zmínimo |
Diámetro del cable de la junta tórica DO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Para presiones> 60MPA, el área de la raíz del sello utiliza tolerancia a igualar H8/F8 y el sello de presión ultra alta SMAX <0.05. 2. Para diámetros de cilindro> 30 mm, se puede instalar en ranuras cerradas. Consulte a nuestra empresa. | ||||||||||
| Especificaciones RC57 (Junta tórica GB1235) (cualquier especificación dentro del rango de parámetros está disponible) | ||||||||
| Rango de apertura D H9 | Diámetro de la ranura D H9 | Ancho de ranura L+0.2 | Altura del sello L1 | Esquinas redondas Rmáximo | Espacio radial smáximo | Chaflán Zmínimo | Diámetro de alambre de junta tórica dO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Ejemplo de pedido RC57—80X69.2X9.8-PTFE3-R01 | ||||||||
| Diámetro del cilindro modelo x Diámetro de la ranura x Ancho de surco PTFE3, código de material R01 | ||||||||
