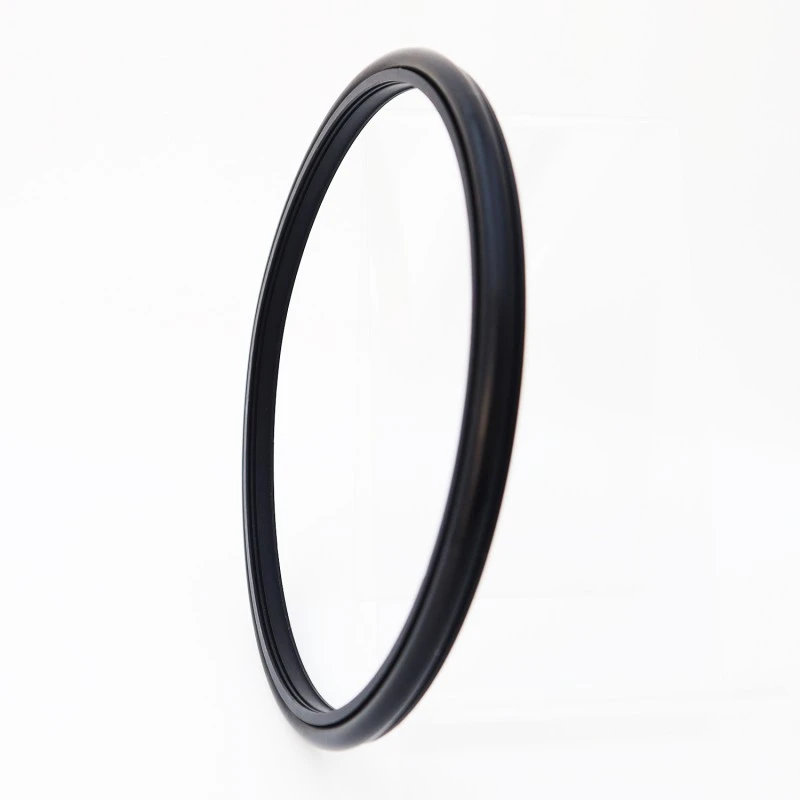

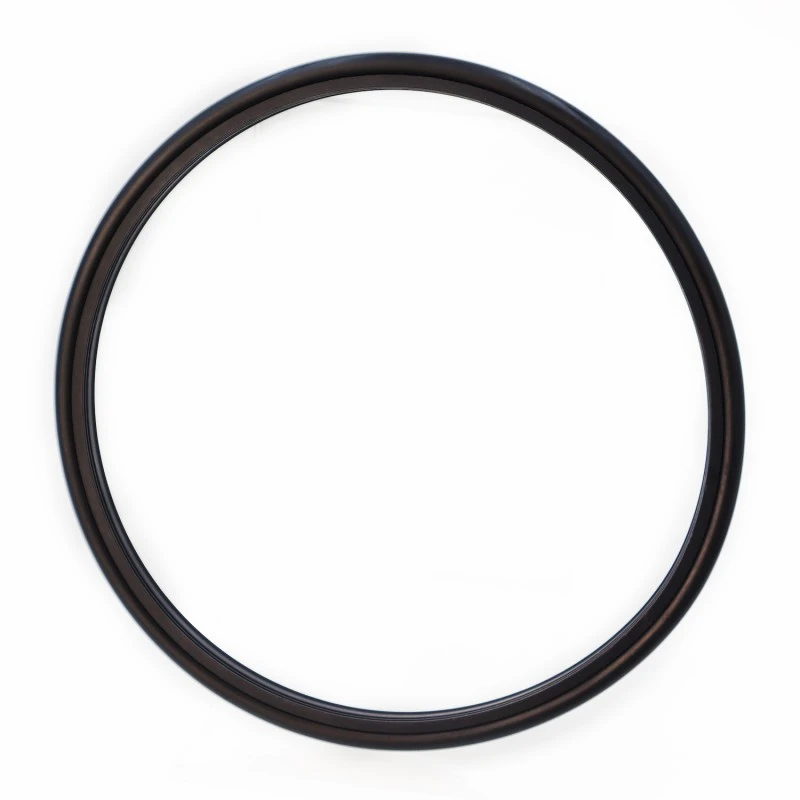

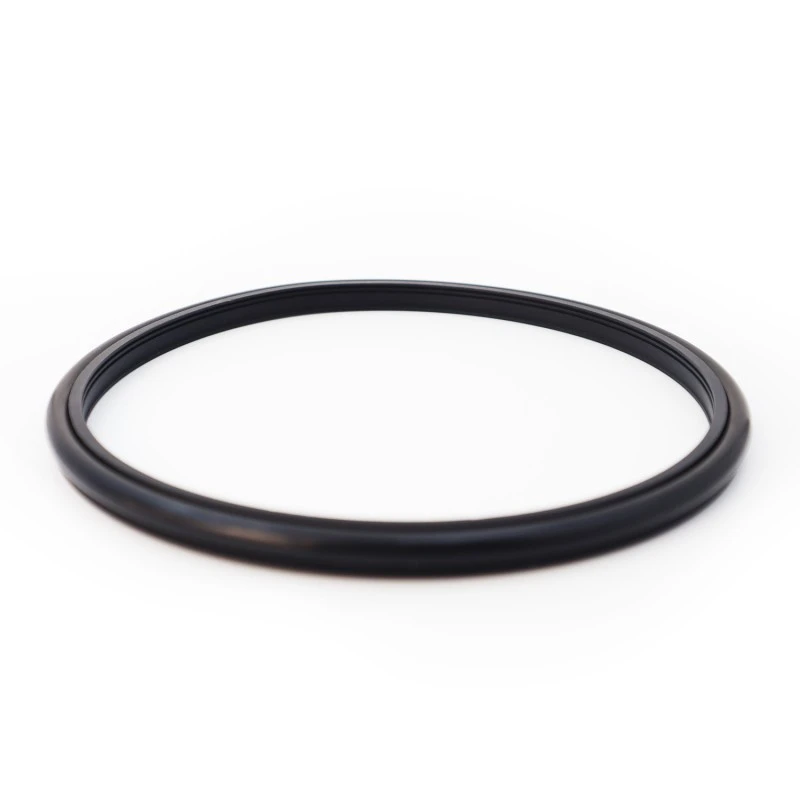

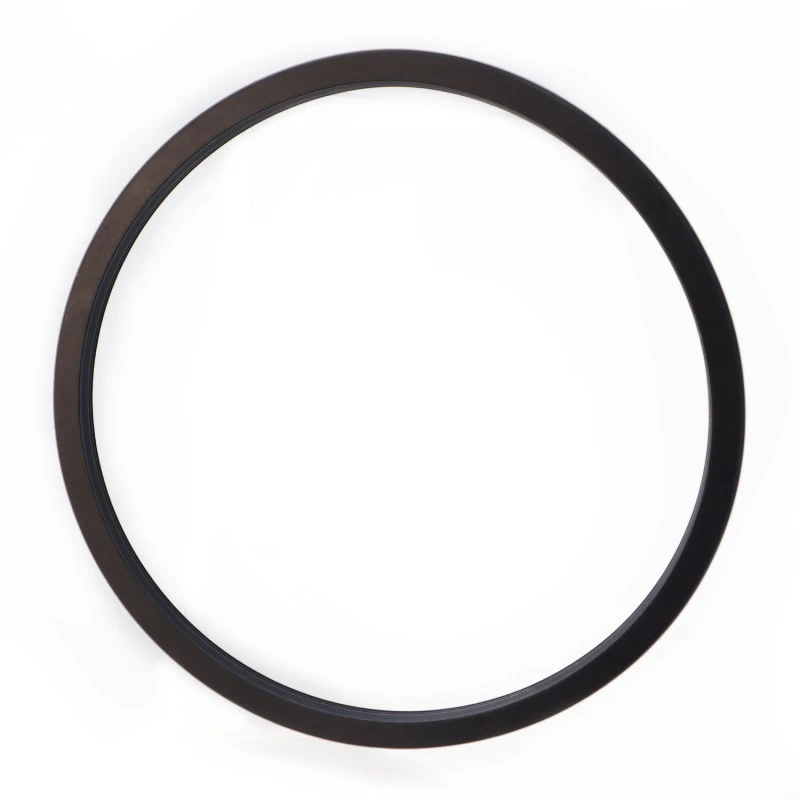

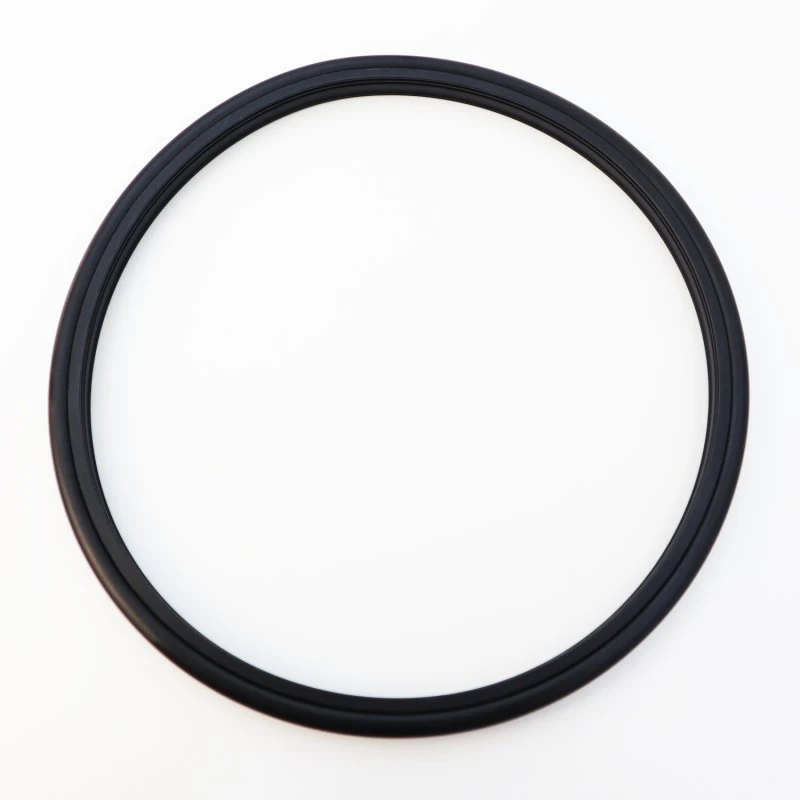

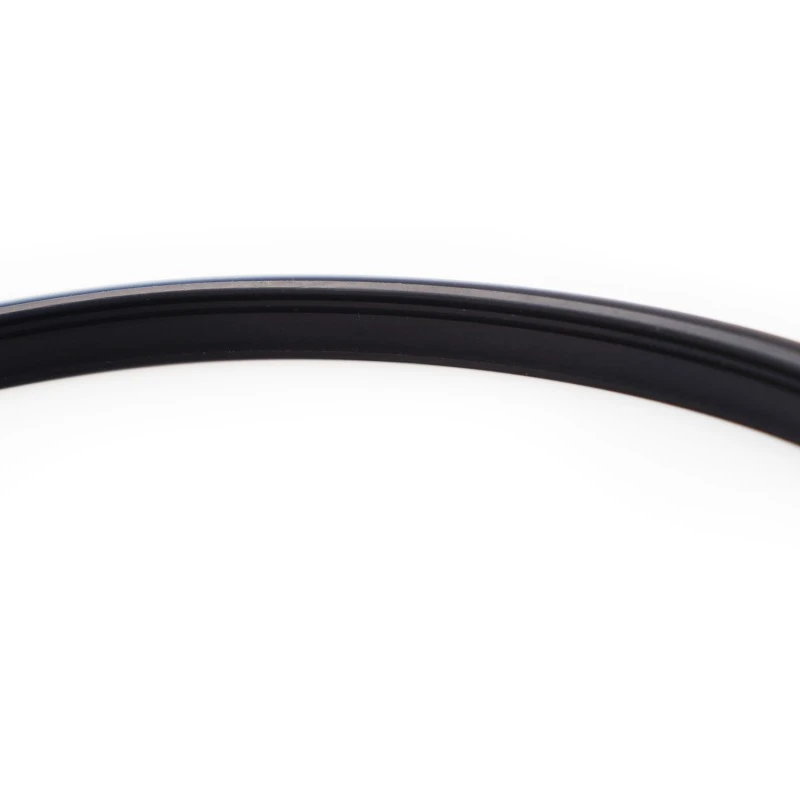

Sello de eje para lechada de cemento a alta presión: Alta vida útil, baja fricción, excelente rendimiento de sellado, diseño compacto y fácil instalación, uso y mantenimiento. Su labio de sellado especial y su diseño de espesor optimizado proporcionan un buen sellado incluso en medios hostiles como la lechada de cemento. Cuando se utiliza para sellar medios similares a lodo, recomendamos lubricar con grasa entre dos (o más) sellos.
Condiciones de funcionamiento aplicables (los valores límite no deben ocurrir simultáneamente)
|
Presión/MPa |
Temperatura /°C |
Velocidad / m/s |
Medio |
|
|
movimiento alternativo |
movimiento rotacional |
|||
|
≤100 |
-35~+100 (con juntas tóricas NBR a juego) |
≤6 |
≤2 |
Agua, lodo, petróleo crudo, aceite hidráulico, emulsión. |
|
-20~+200 (con junta tórica FKM correspondiente) |
||||
Cuando tenga alguna pregunta o emergencia durante el uso de sus productos, puede comunicarse con Ruichen en cualquier momento. Proporcionamos una línea directa de consulta técnica 7 x 24 horas para manejar problemas técnicos urgentes.
En caso de una fuga en el sello, un desgaste anormal o cualquier falla de rendimiento, nuestro equipo de soporte técnico iniciará el proceso de respuesta de inmediato con una llamada telefónica o un correo electrónico. Podemos brindarle un juicio preliminar y soluciones a través de diagnóstico remoto por video, análisis de imágenes y otros métodos. Para problemas complejos, prometemos brindar un informe de análisis preliminar dentro de las 48 horas y, si es necesario, enviar ingenieros al sitio para brindar soporte técnico e investigar el problema conjuntamente con usted hasta que se resuelva por completo.
Selección de materiales
1. Los materiales de junta tórica adecuados incluyen: caucho de nitrilo butadieno (NBR) R01, caucho fluorado R02 (FKM), etc.
2. Materiales del anillo de sellado: material estándar PTFE4, otros materiales opcionales incluyen PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Ejemplo de pedido
Modelo de pedido RC2061-80*91.7*7.6-PTFE4-R01 Modelo - Diámetro del eje * Diámetro de la ranura * Ancho de la ranura - Código de material

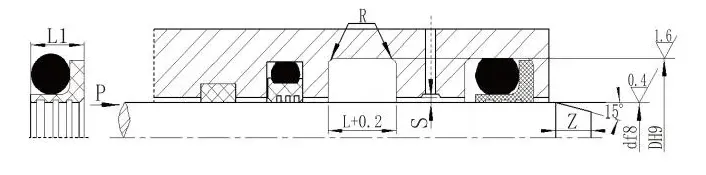

(a) Estructura abierta

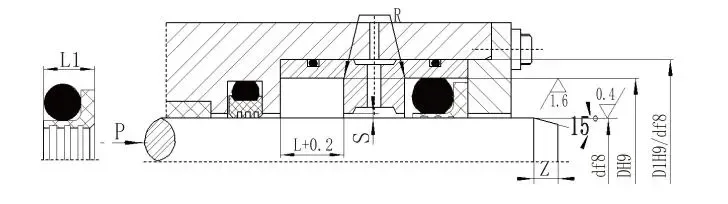

(b) Estructura cerrada
Especificaciones (cualquier tamaño dentro del rango especificado está disponible)
|
Rango de diámetro del eje Tipo estándar d f8 RC2061 |
Rango de diámetro del eje Tipo de carga pesada d f8 RC2061-Z |
Diámetro de ranura DH9 |
Ancho de ranura L+0.2 |
Ancho del sello L1 |
Esquinas redondeadas Rmáx |
Juego radial Smax |
Chaflán Zmín |
Diámetro del alambre de la junta tórica |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diámetros de eje ≤ 30 mm, se recomienda un diseño de ranura abierta.
2. Cuando se utiliza para sellos giratorios, se recomienda una dureza superficial de HRC ≥ 58 para el eje giratorio.
3. Para presiones superiores a 30 MPa, se recomienda un ajuste H8/8 para la separación de extrusión.
