Sello combinado triangular

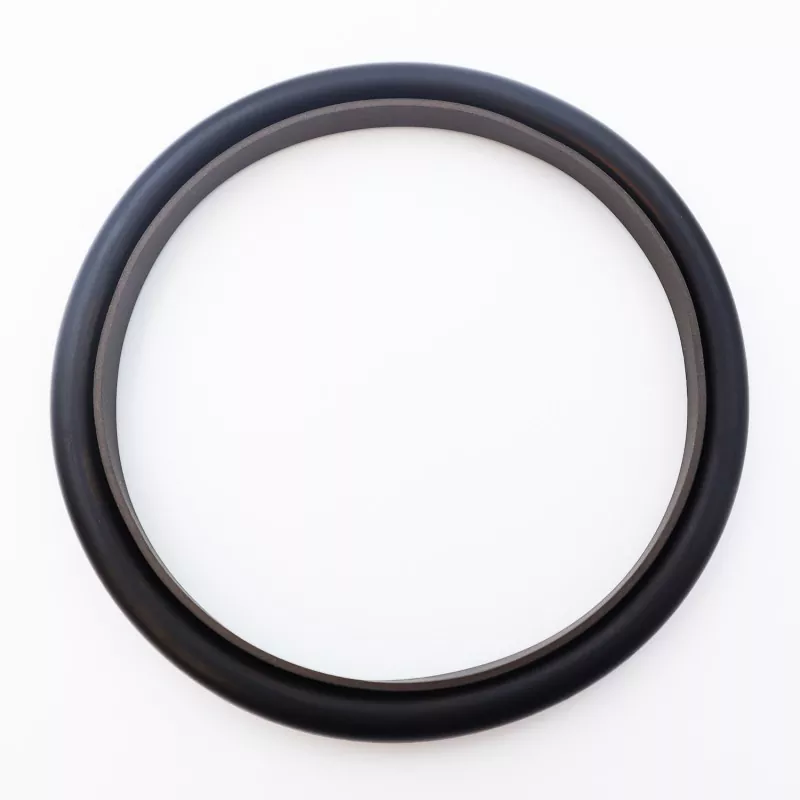

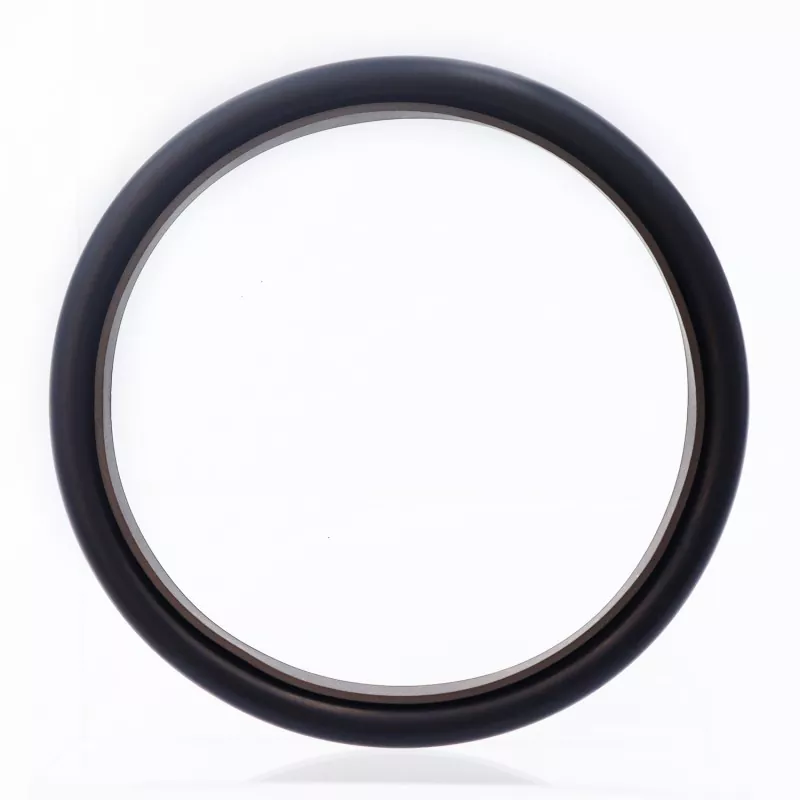

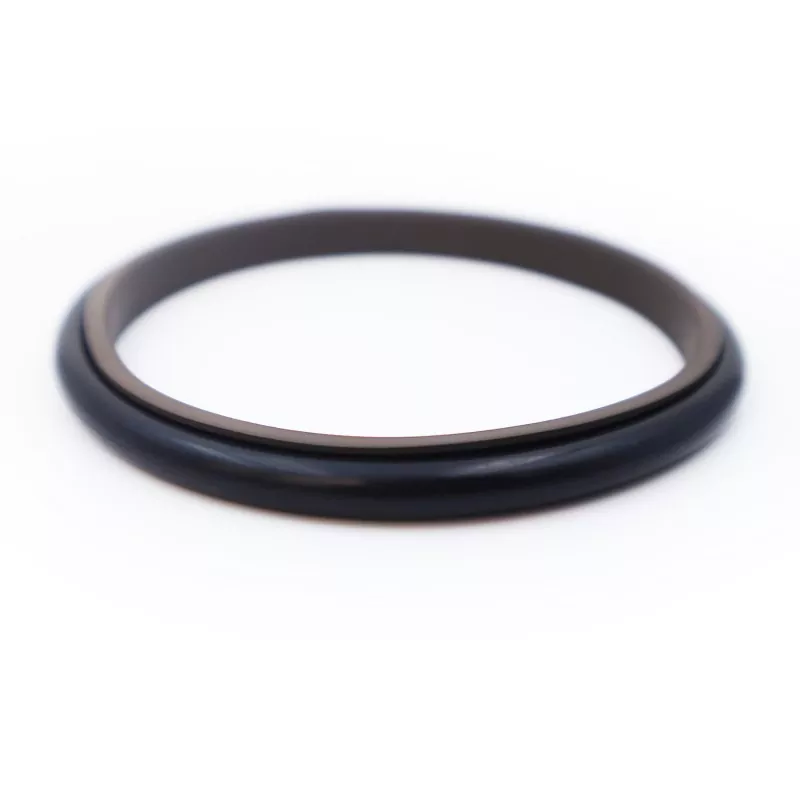

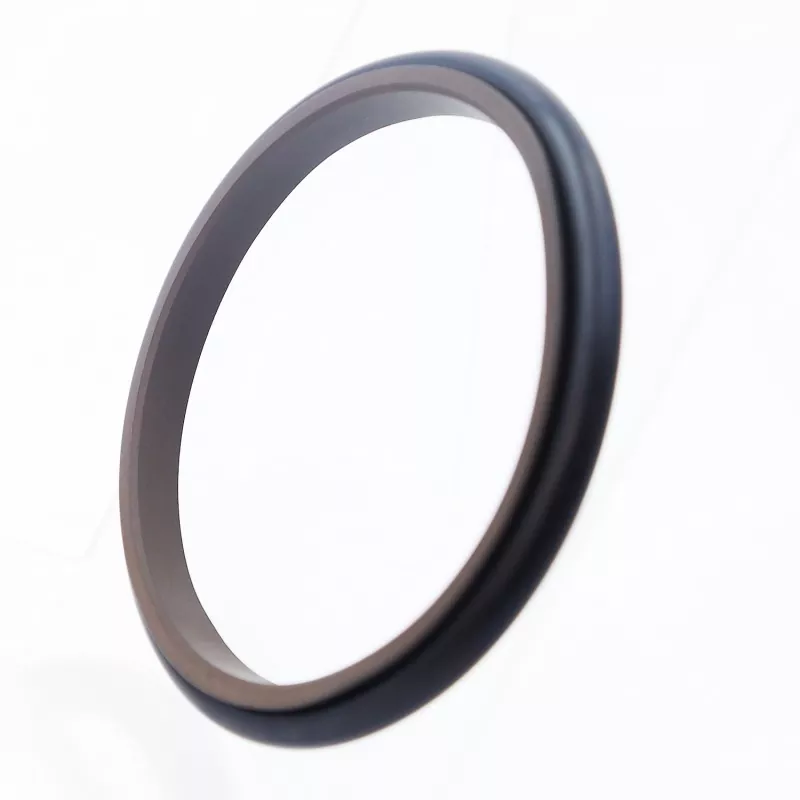

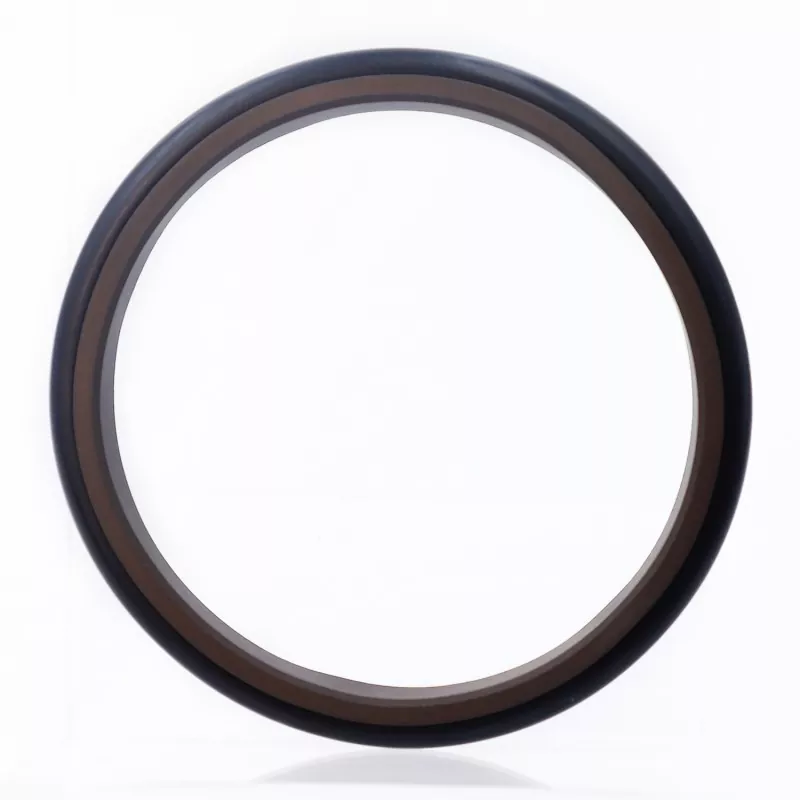

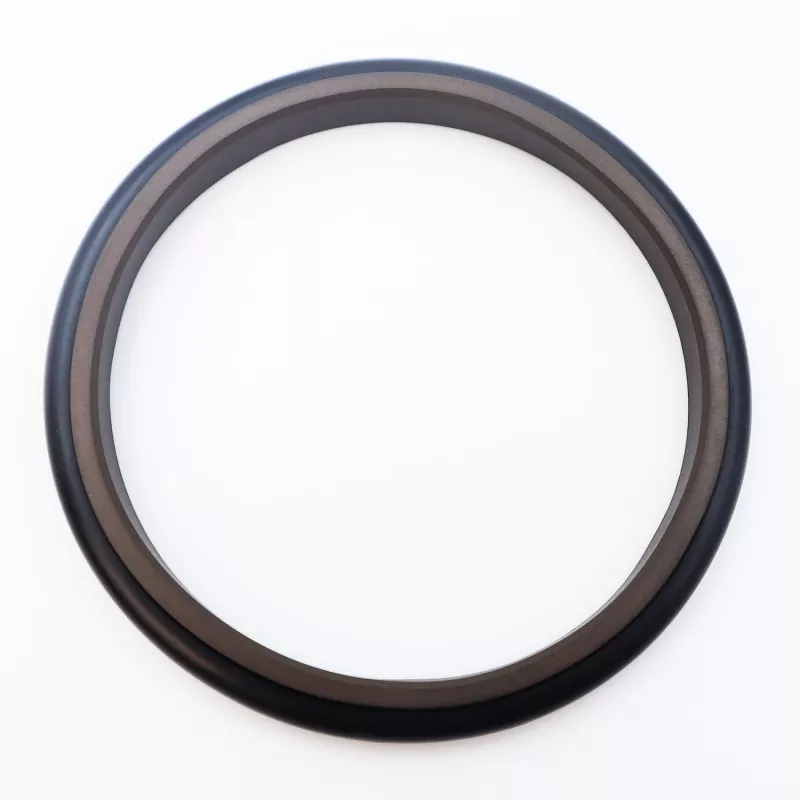

El sello combinado triangular consta de un anillo de sellado triangular de PTFE y una junta tórica de goma; está diseñado para sellado a presión de simple efecto en aplicaciones alternativas hidráulicas y neumáticas. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Gracias al diseño de labio fino del anillo de sellado, ofrece una excelente compensación de seguimiento y rendimiento de sellado. Para diámetros de varilla inferiores a 30 mm, se debe utilizar un diseño de ranura dividida (tipo abierto).

Características del producto

1. Adecuado tanto para aplicaciones hidráulicas como neumáticas;

2. Baja fricción, baja resistencia a la rotura, movimiento suave, igual fricción dinámica y estática y sin deslizamiento;

3. Larga vida útil; adecuado para aplicaciones de lubricación sin aceite;

4. Diseño compacto; fácil de instalar y mantener;

Condiciones de funcionamiento

Los valores límite no deben aparecer simultáneamente.

Selección de materiales

1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.

2. Material del anillo de sellado: material estándar PTFE3; Los materiales alternativos incluyen PTFE1, PTFE2 y PTFE4.

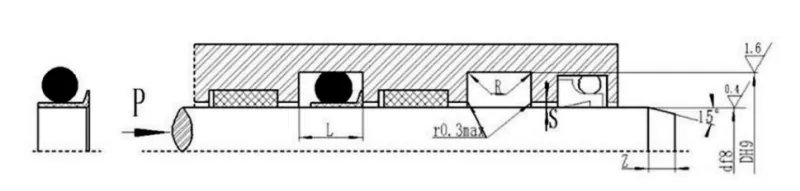

Ejemplo de pedido

Modelo de pedido: RC14—80—PTFE3—R01

RC14 – Modelo 80 – Diámetro del eje d – PTFE (Código de material R01) – Código de material de la junta tórica

Tabla de especificaciones

Los productos se pueden fabricar en cualquier tamaño enumerado en la tabla de especificaciones.

Nota: Para diámetros de eje ≤30 mm, se recomienda el uso de ranuras abiertas.
