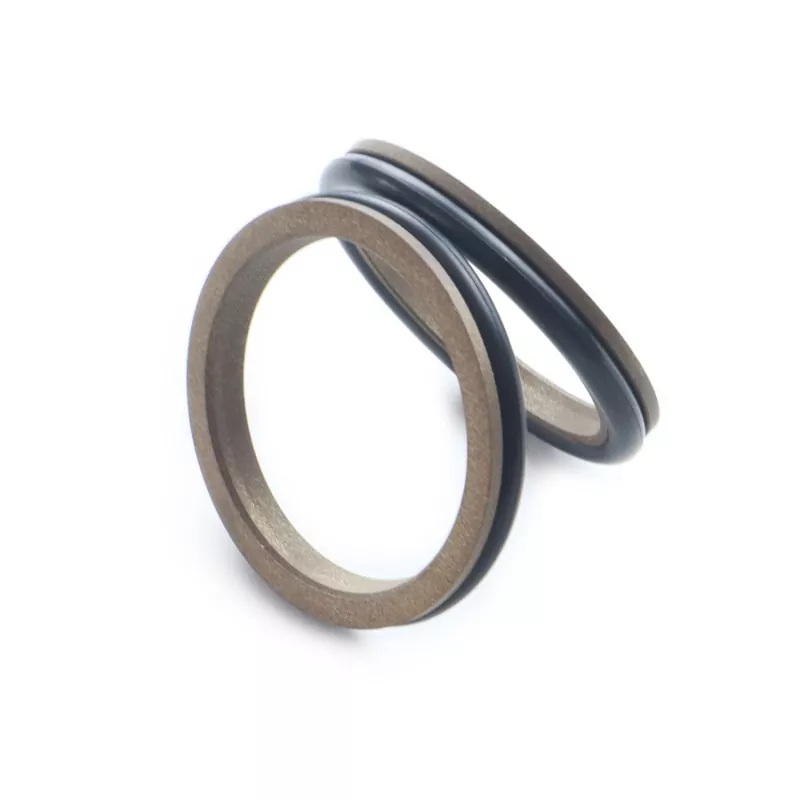

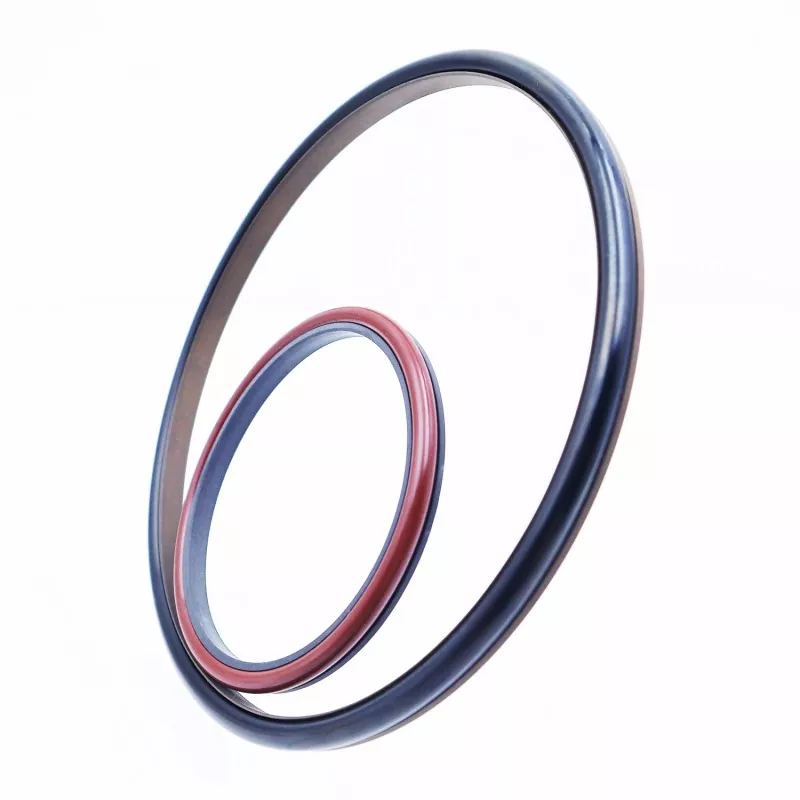

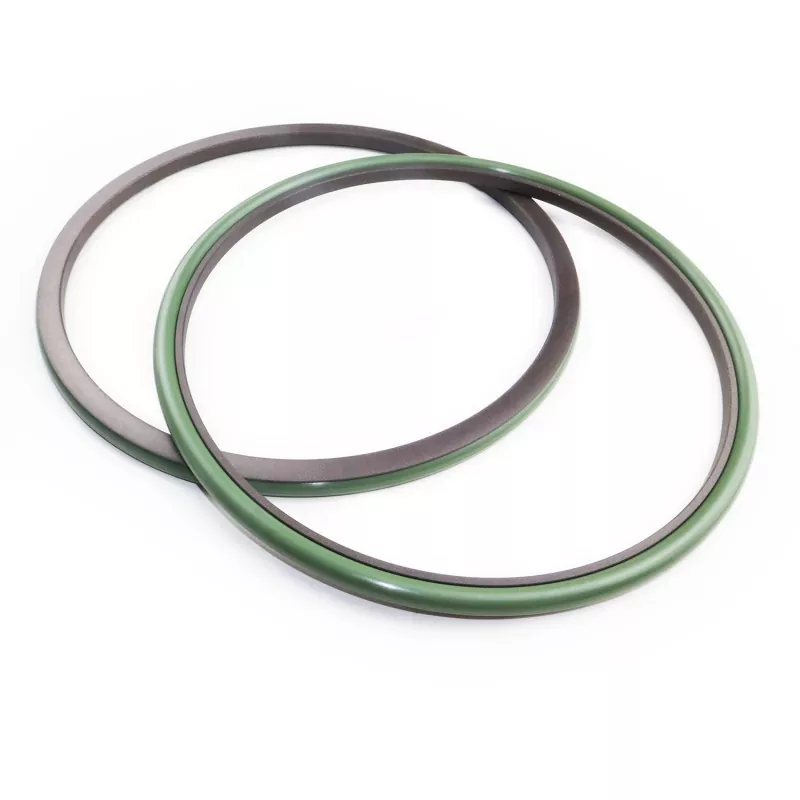

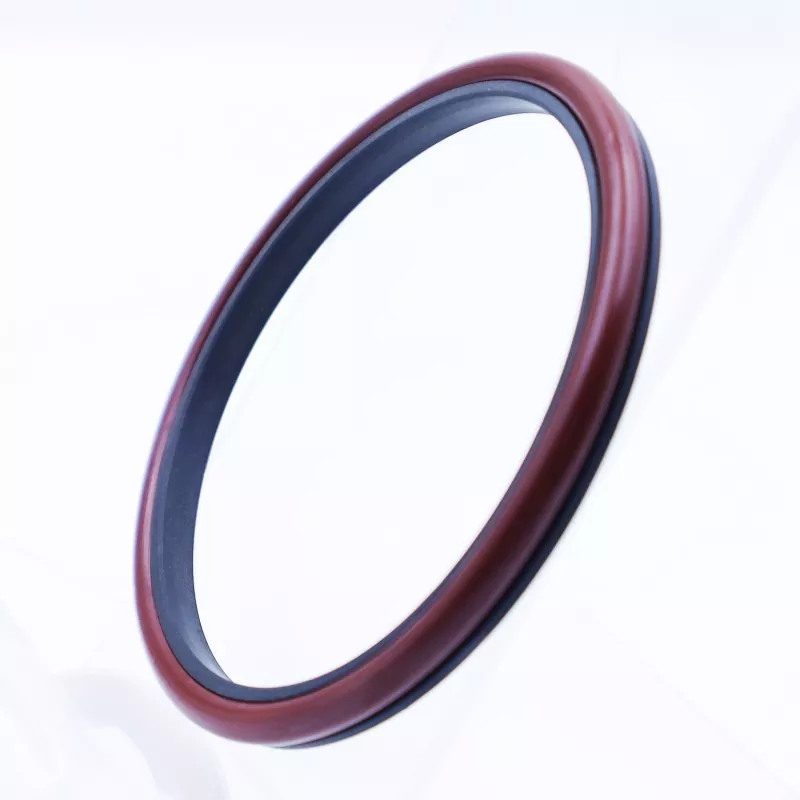

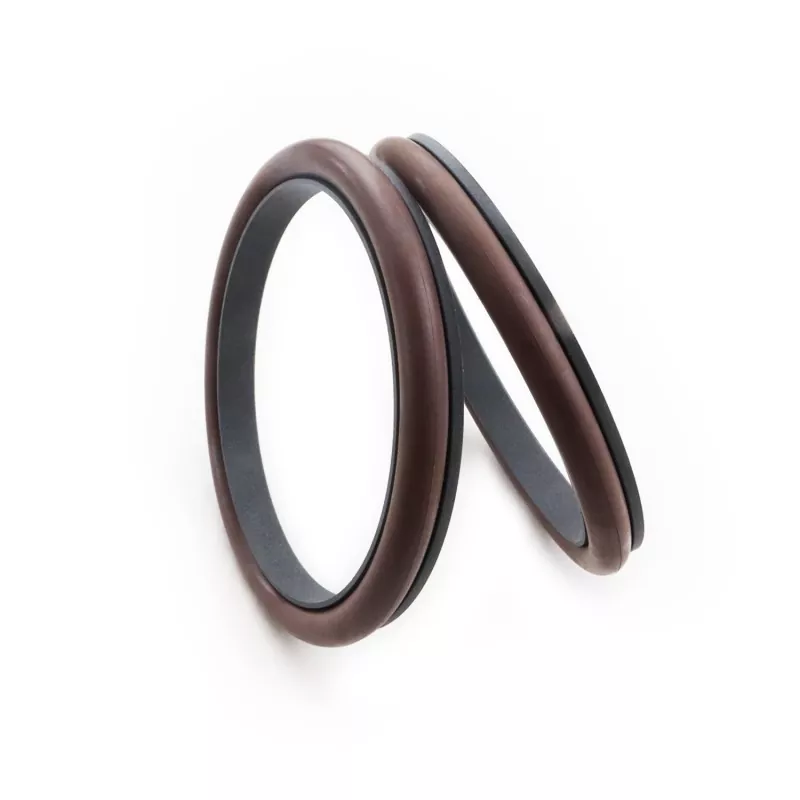

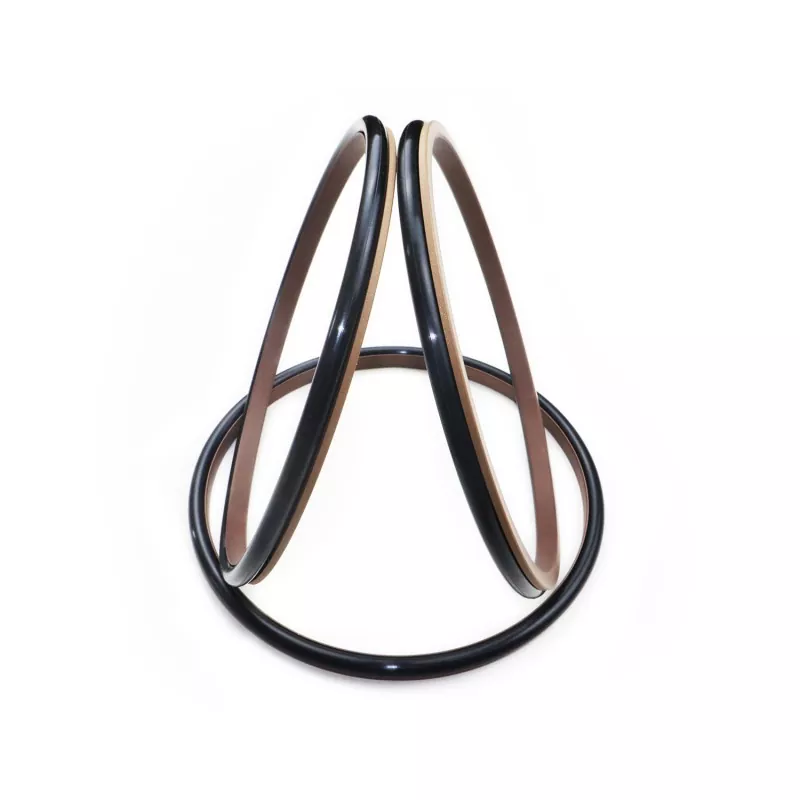

El sello combinado en ángulo recto consta de un anillo de sellado en ángulo recto hecho de PTFE (o compuesto de PTFE) y una junta tórica de caucho; está diseñado para sellado alternativo unidireccional en aplicaciones hidráulicas y neumáticas.
El producto se clasifica en las series RC01 y RC02 según la junta tórica correspondiente (compatible con la serie GB1235). El anillo de sellado en ángulo recto presenta un diseño de labio delgado que ofrece una excelente compensación de seguimiento, lo que resulta en un rendimiento de sellado superior.
1. Adecuado tanto para aplicaciones hidráulicas como neumáticas;
2. Excelente rendimiento de sellado en condiciones de alta y baja presión;
3. Baja fricción con mínima resistencia al arranque; asegura un movimiento suave con igual fricción dinámica y estática, eliminando el deslizamiento (arrastre);
4. Larga vida útil; adecuado para aplicaciones de lubricación sin aceite;
5. Diseño estructural compacto; fácil de instalar y mantener;
Nota: Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medios de comunicación |
|
≤70 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceite hidráulico, fluidos resistentes al fuego (HFA/HFB), gas, etc. |
|
-20 a +180 (con junta tórica de FKM) |
1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo RO1 (NBR), caucho fluorado RO2 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3; otras opciones disponibles incluyen PTFE2, PTFE4 y otros materiales de alto rendimiento.

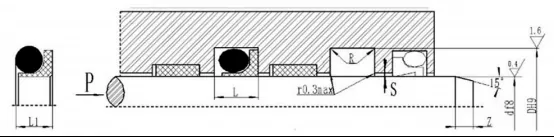

Modelo de pedido: RC01—80x89.6x7.8—PTFE3—R01
Modelo: diámetro de varilla × diámetro de ranura × ancho de ranura | PTFE3: Código de material de PTFE modificado | R01: Código de material de la junta tórica
