Como fabricante especializado en sellos de alta presión, Ruichen Sealing ofrece el "sello combinado tipo pie". El anillo de sellado presenta una estructura de labio delgado que proporciona excelentes capacidades de compensación dinámica. Su exclusiva superficie de sellado en forma de pie, que incorpora una ranura en forma de cuña, mejora la resistencia a la contaminación y reduce la fricción; Este diseño especializado aumenta significativamente la resistencia a la presión, lo que lo hace adecuado para aplicaciones de alta y ultra alta presión. Nota: Este sello no es adecuado para instalación en ranuras cerradas.
Damos la bienvenida a consultas sobre selección y pedidos al por mayor de compradores de equipos de ingeniería.

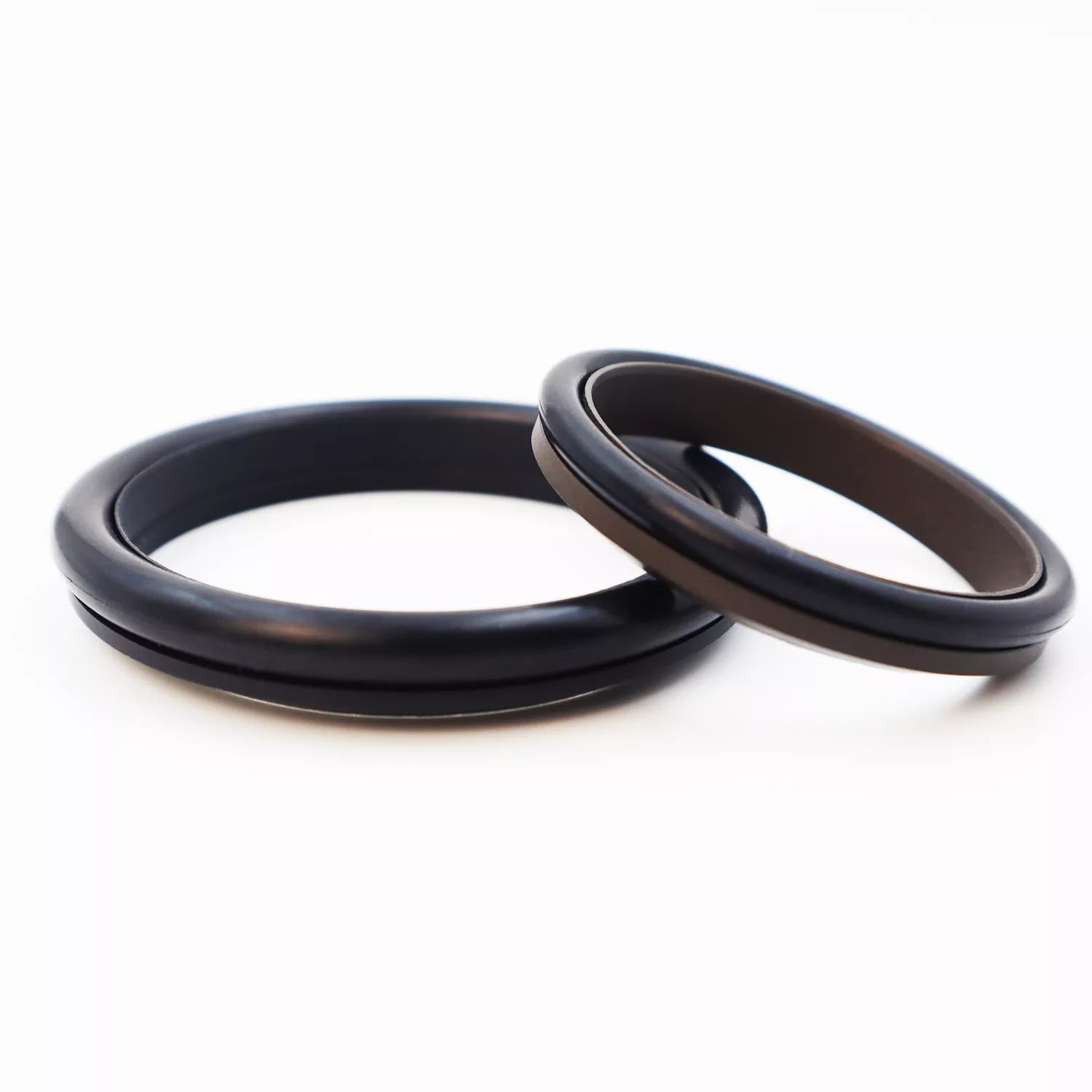

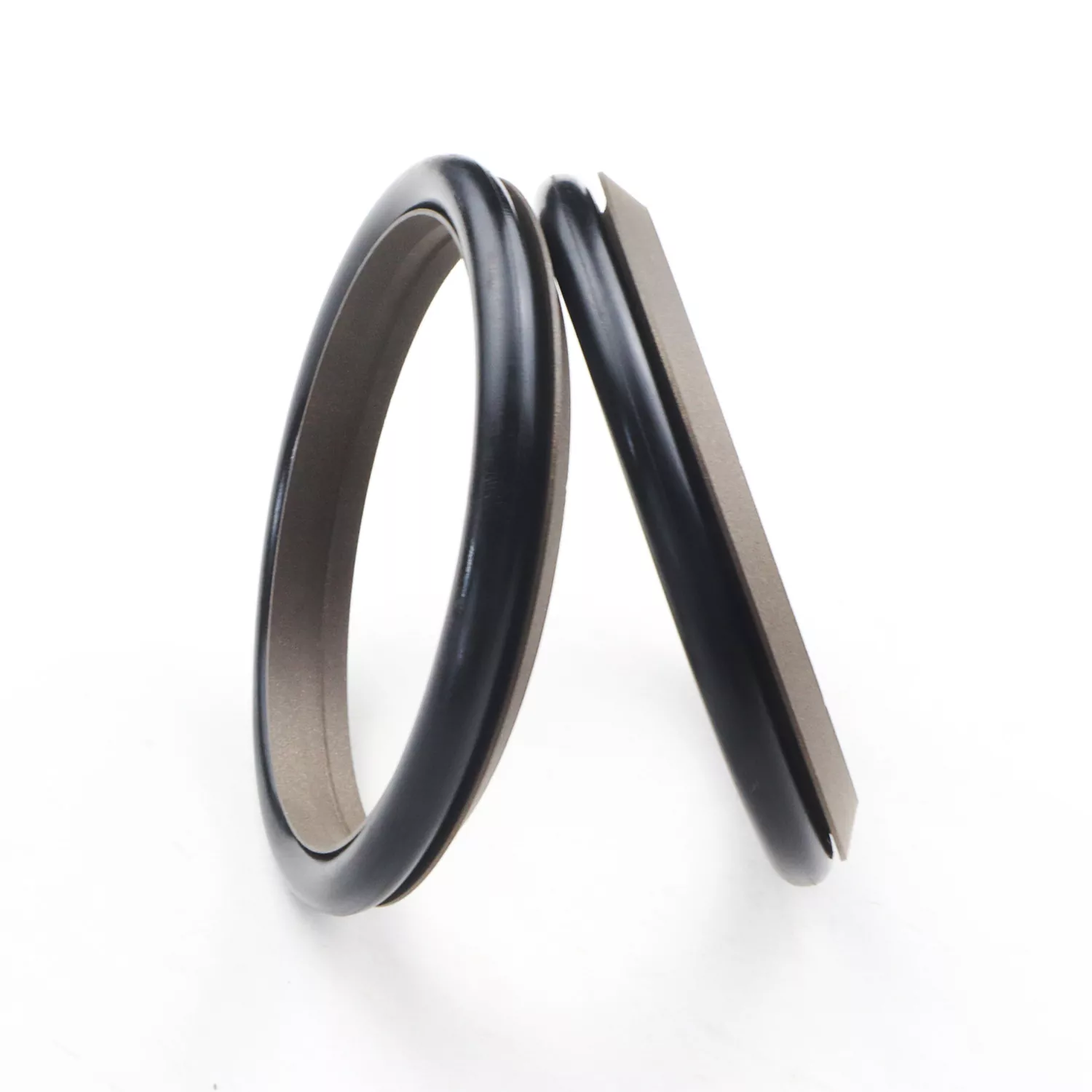

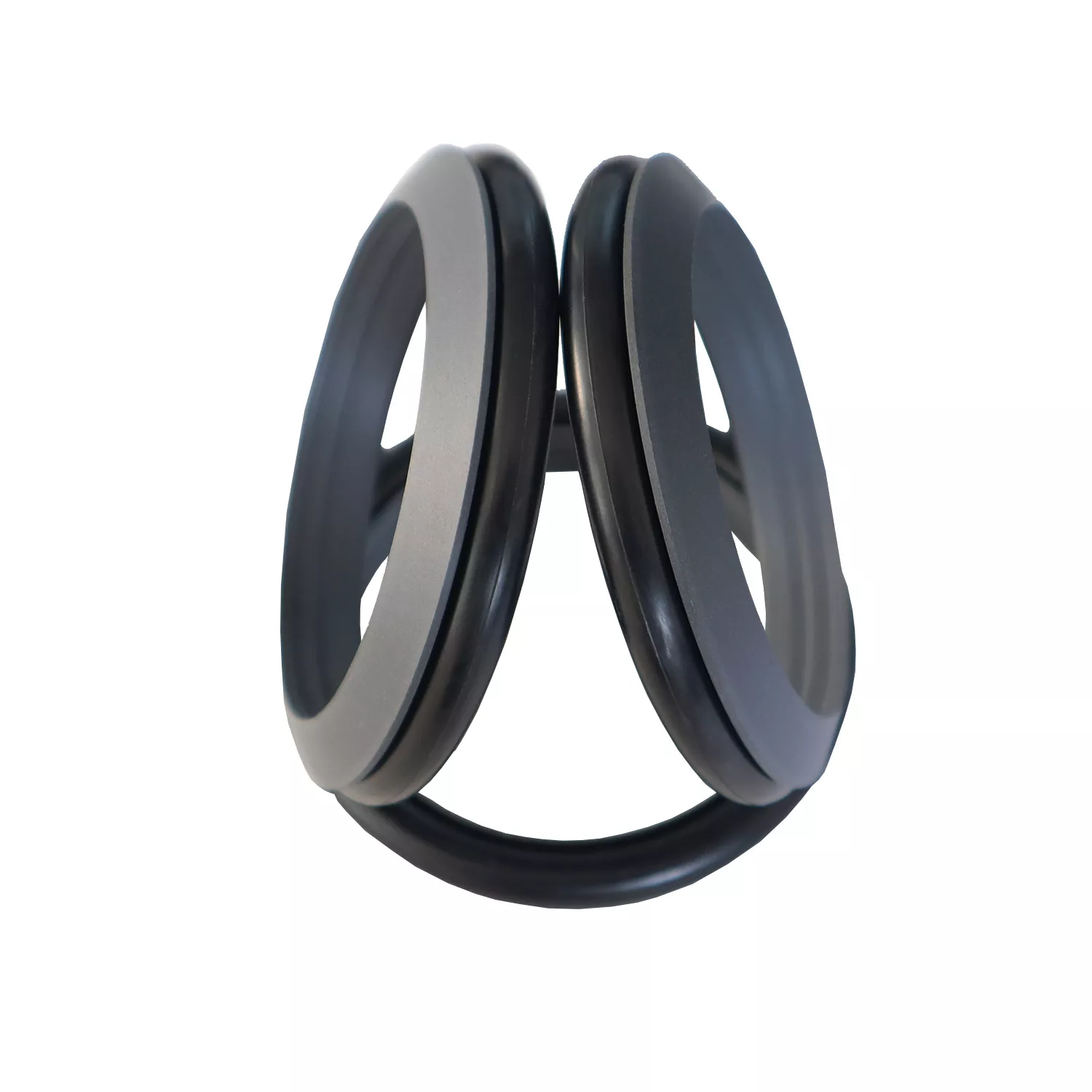

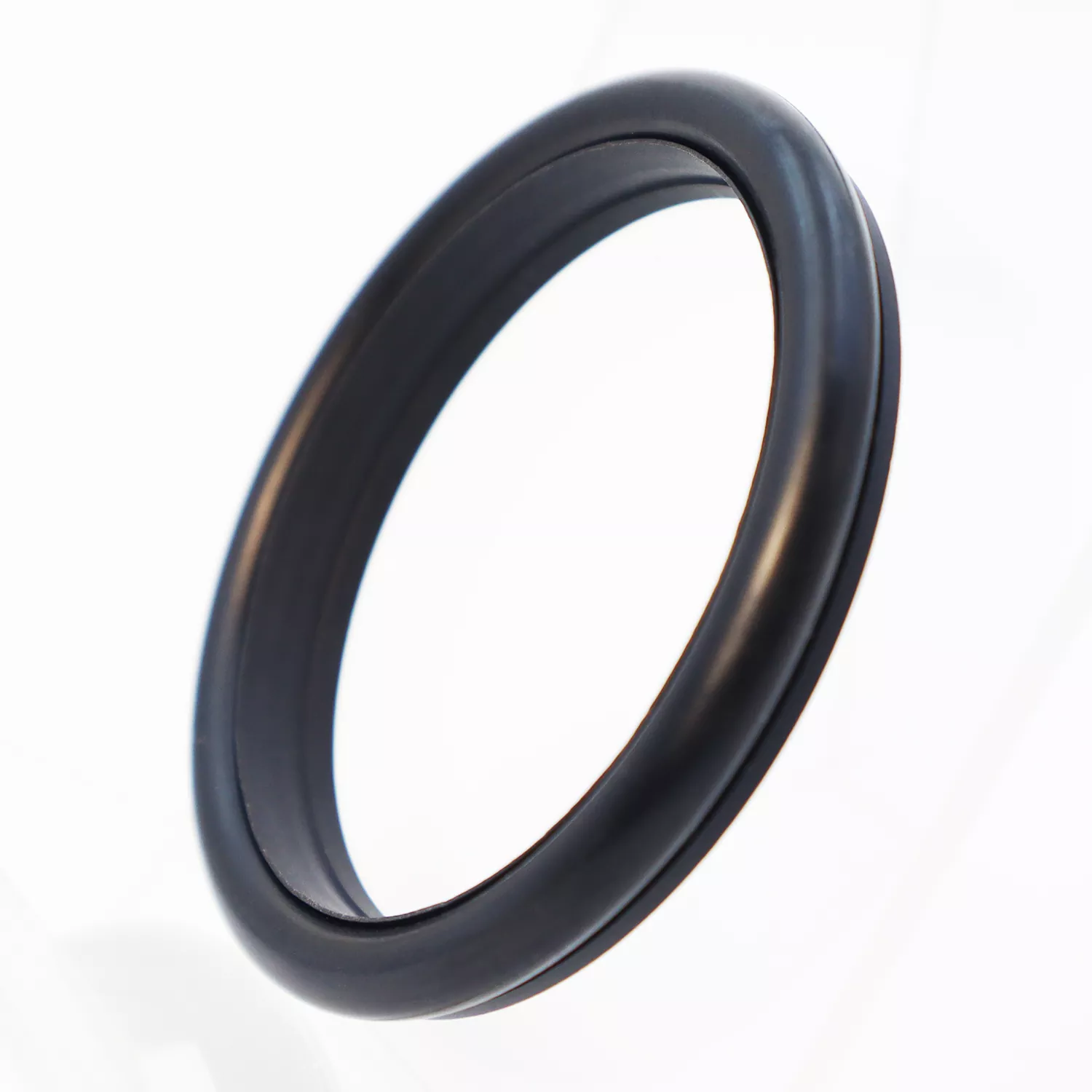

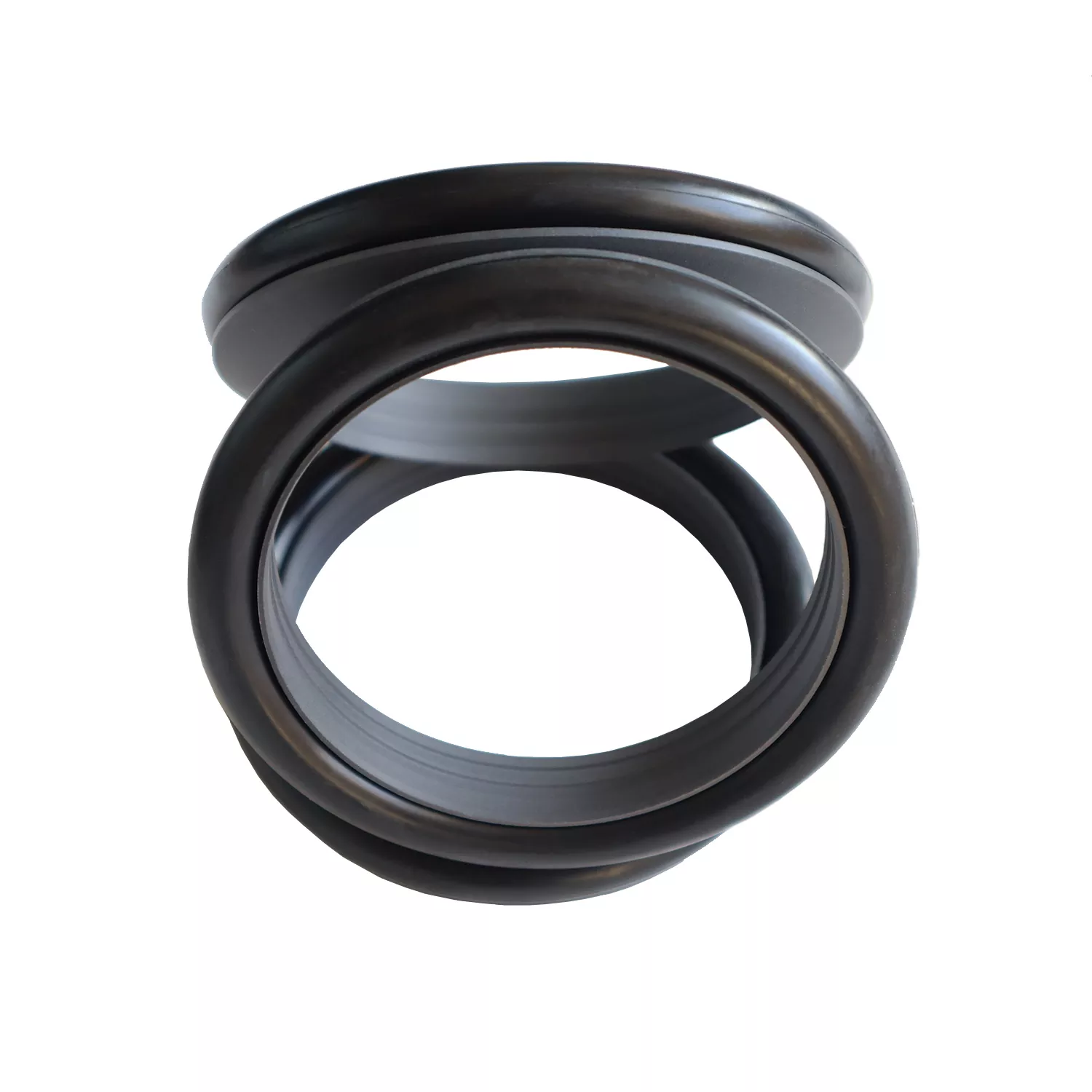

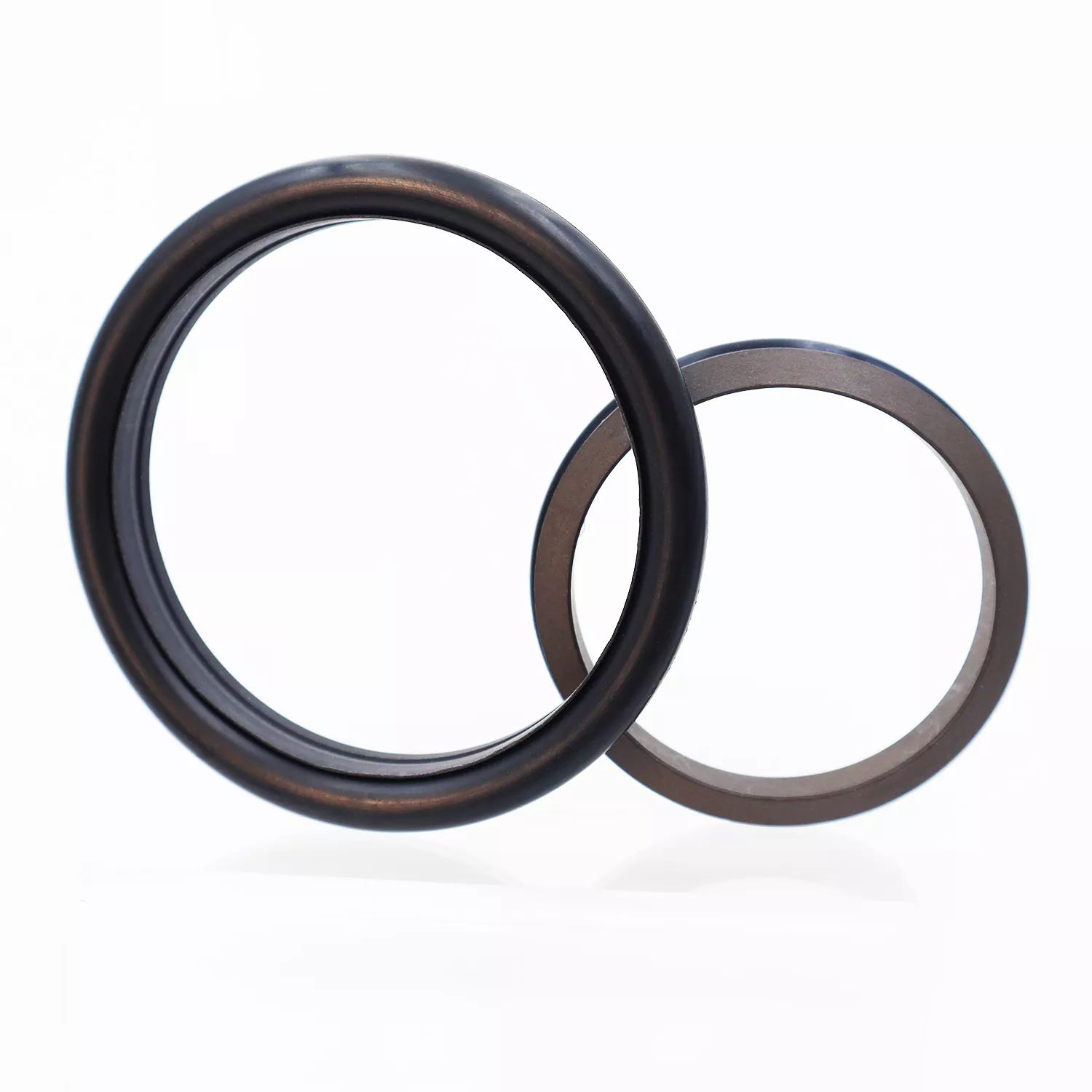

El sello combinado tipo pie consta de un anillo de sellado en forma de pie (hecho de PTFE o compuestos de PTFE) emparejado con una junta tórica de caucho; está diseñado para sellado de simple efecto en aplicaciones alternativas hidráulicas y neumáticas.
Se clasifica en la serie RC03 y la serie RC04 (que utiliza juntas tóricas de la serie GB1235) según la junta tórica adjunta. El anillo de sellado presenta un diseño de labio delgado que ofrece una compensación dinámica superior, lo que resulta en un excelente rendimiento de sellado. La ranura en forma de cuña en la superficie de sellado en forma de pie mejora la integridad del sellado y la resistencia a la contaminación al tiempo que reduce la fricción. El diseño estructural también mejora las capacidades de manejo de presión del sello. Generalmente no se puede instalar en ranuras cerradas.
1. Adecuado para aplicaciones hidráulicas y neumáticas.
2. Excelente rendimiento de sellado tanto en entornos de alta como de baja presión.
3. Baja fricción; mínima resistencia al arranque y movimiento suave; igual fricción dinámica y estática; sin efecto stick-slip
4. Larga vida útil; adecuado para aplicaciones de lubricación sin aceite
5. Capaz de manejar requisitos de sellado de alta y ultra alta presión.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medios de comunicación |
|
≤100 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceite hidráulico, fluidos resistentes al fuego (HFA/HFB), gas, etc. |
|
-20 a +180 (con junta tórica de FKM) |
1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo RO1 (NBR), caucho fluorado RO2 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3; otras opciones disponibles incluyen PTFE2, PTFE4 y otros materiales de alto rendimiento.

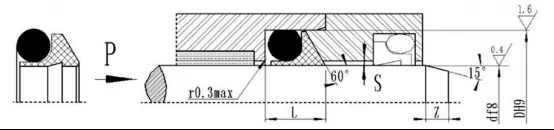

Modelo de pedido: RC03—80x89x10-PTFE3-R01
Modelo - Diámetro de varilla x Diámetro de ranura x Ancho de ranura PTFE3 - Código de material de PTFE modificado R01 - Código de material de junta tórica
Los productos se pueden fabricar en cualquier tamaño enumerado en la tabla de especificaciones.
|
re f8 |
D H9 |
L+0.2 |
Smáx |
Zmín |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Notas: 1. Para presiones >60 MPa, utilice una tolerancia de ajuste H8/f8 en el área de la base del sello; para sellado a presión ultraalta, Smax < 0,05.
2. Consulte con la oficina si se requiere una estructura de ranura cerrada.
Compatible con juntas tóricas GB1235; Se pueden fabricar productos de cualquier tamaño enumerado en la tabla de especificaciones.
|
re f8 |
D H9 |
L+0.2 |
Smáx |
Zmín |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
