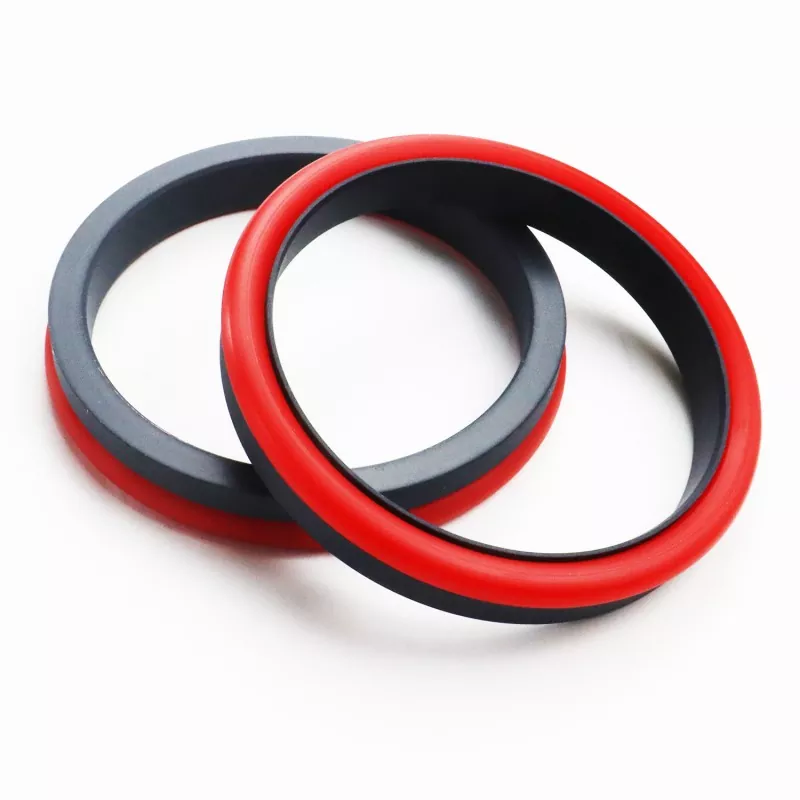

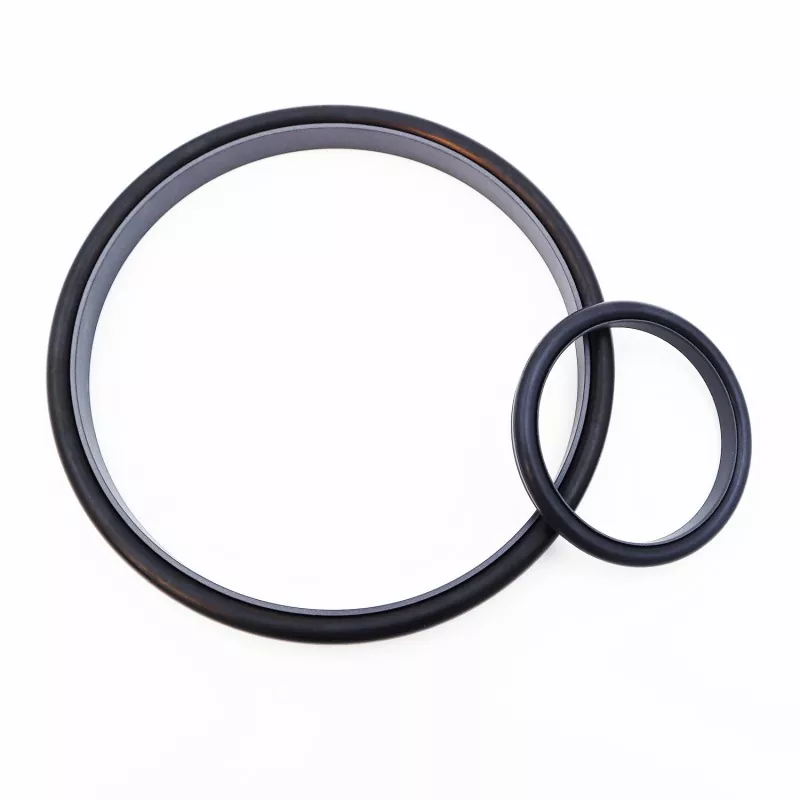

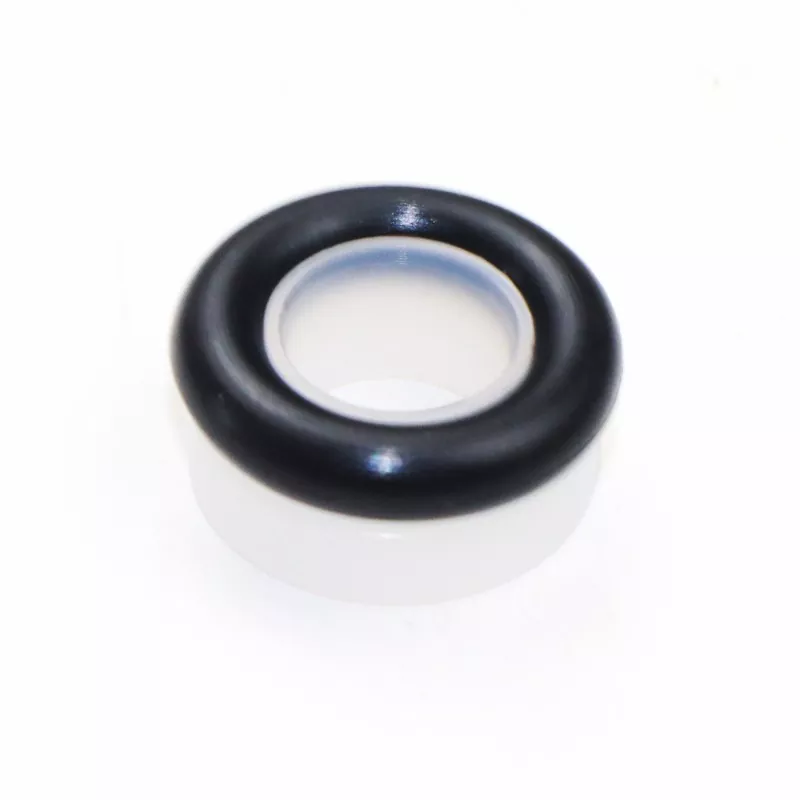

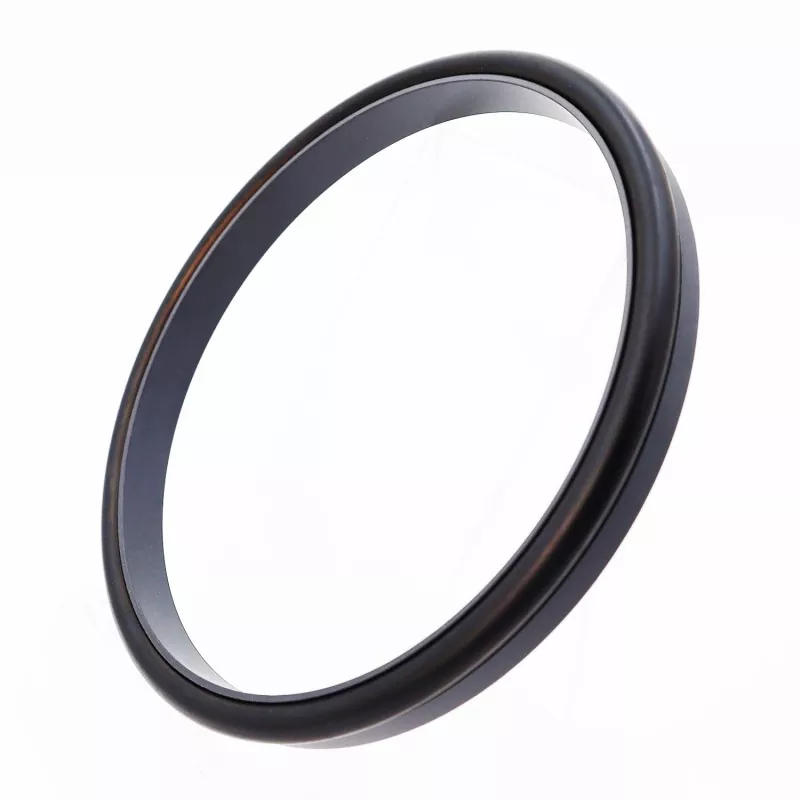

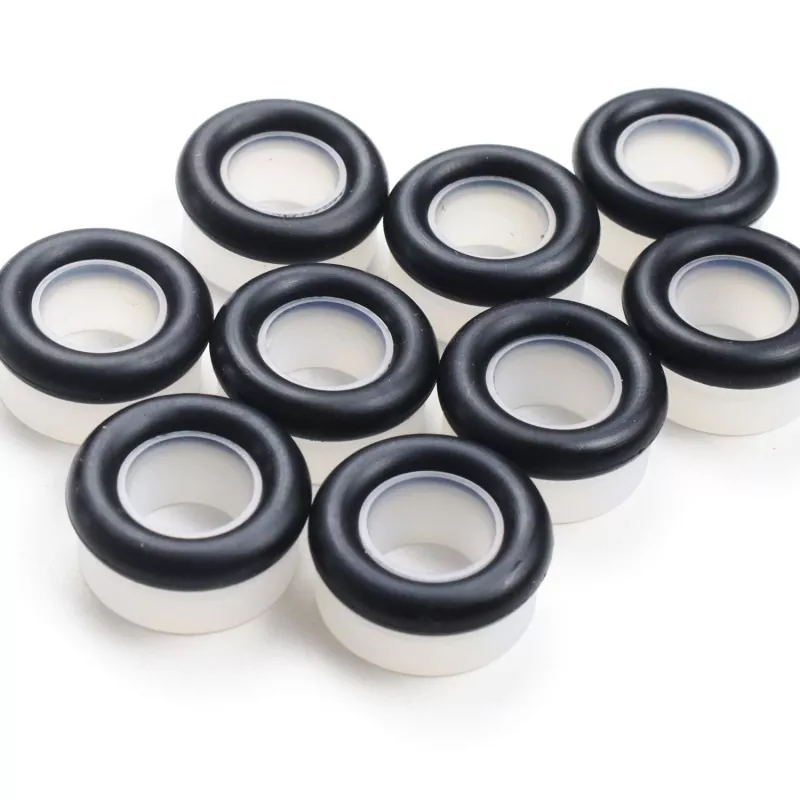

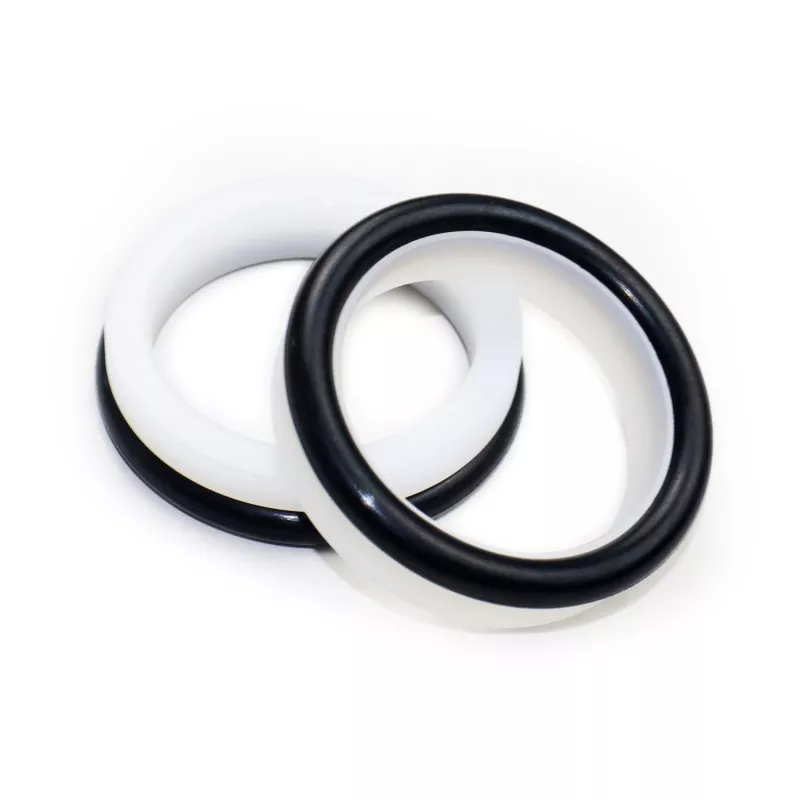

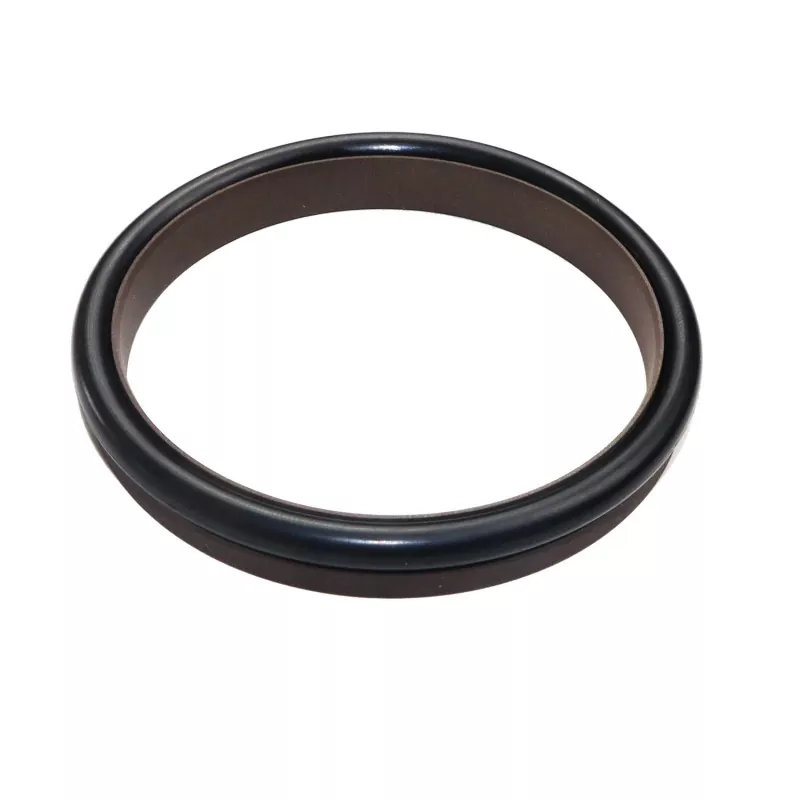

El sello combinado de ángulo recto reforzado (sello de presión hidráulica/presión ultraalta) consta de un anillo de sellado de ángulo recto reforzado hecho de PTFE y sus materiales compuestos, y una junta tórica. Es adecuado para sellado unidireccional en movimiento alternativo hidráulico.
Dependiendo del tipo de junta tórica utilizada, está disponible en las series RC08 y RC09 (compatible con juntas tóricas de la serie GB1235). Debido al diseño de espesor optimizado del anillo de sellado, funciona bien incluso en agua a presión u otros medios de baja viscosidad.
El diseño estructural del anillo de sellado reforzado también mejora la resistencia del sello a presiones altas y ultraaltas. Generalmente no es adecuado para su instalación en ranuras cerradas.
1. Baja fricción, baja resistencia de arranque, movimiento suave, igual fricción dinámica y estática, sin fluencia.
2. Larga vida útil, adecuada para sellado de lubricación sin aceite.
3. Adecuado para sellar medios de alta presión, ultraalta presión y baja viscosidad como el agua.
Los valores extremos no deberían ocurrir simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medios de comunicación |
|
≤200 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceite hidráulico, fluidos resistentes al fuego (HFA/HFB), gas, etc. |
|
-20 a +200 (con junta tórica de FKM) |
1. Materiales de junta tórica coincidentes: caucho de nitrilo butadieno (NBR) R01, caucho fluorado RO2 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3, otros materiales opcionales incluyen PTFE2, PTFE4 y otros materiales de alto rendimiento.
Modelo de pedido RC08—80x90.2x11.2—PTFE3—R01 Modelo-Diámetro de varilla x Diámetro de ranura x Ancho de ranura-Código de material

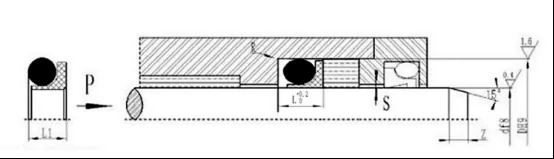

Tabla de especificaciones y parámetros del RC08
Puede producir productos de cualquier tamaño enumerado en la tabla de especificaciones.
|
Estándar df8 RCO8 |
Carga ligera df8 RCO8-Q |
Carga pesada df8 RC08-Z |
Diámetro de ranura D H9 |
Ancho de ranura l+0.2 |
Altura del sello L1 |
Esquinas redondeadas Rmáx |
Juego radial Smáx |
chaflán Zmín |
Diámetro del alambre de la junta tórica reO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota:1. Consulte con nuestra empresa si requiere un sistema de ranura cerrada.
2. Presión > 60 MPa, tolerancia de ajuste de raíz H8/f8, sello de presión ultraalta Smax < 0,05.
