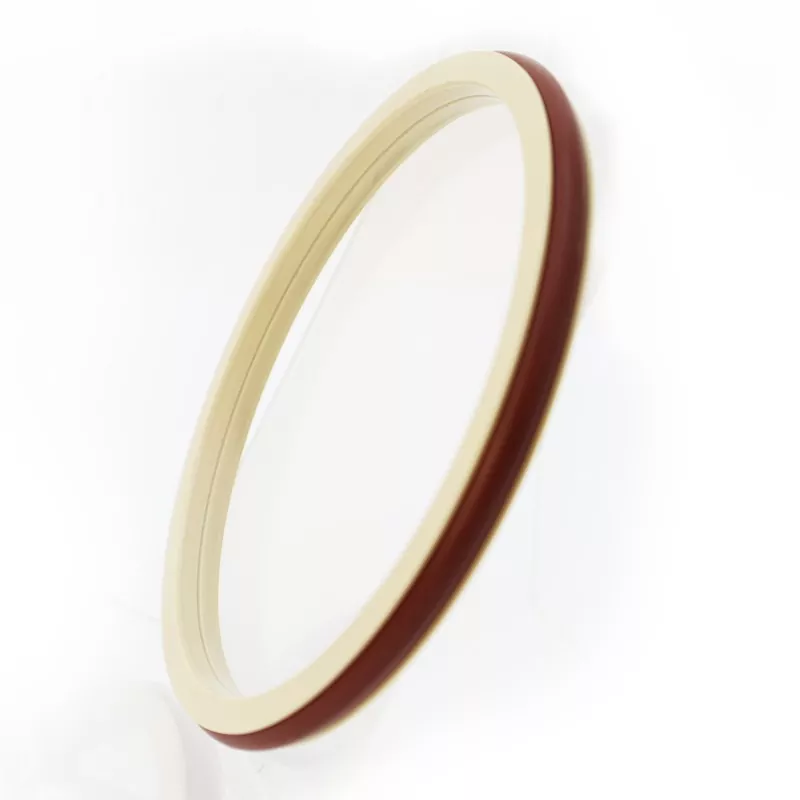

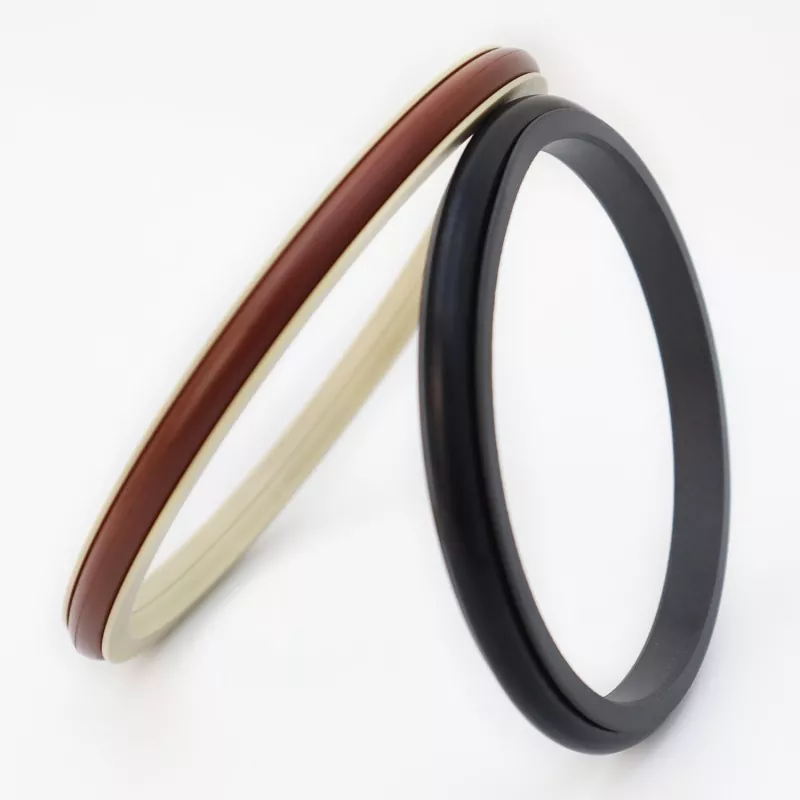

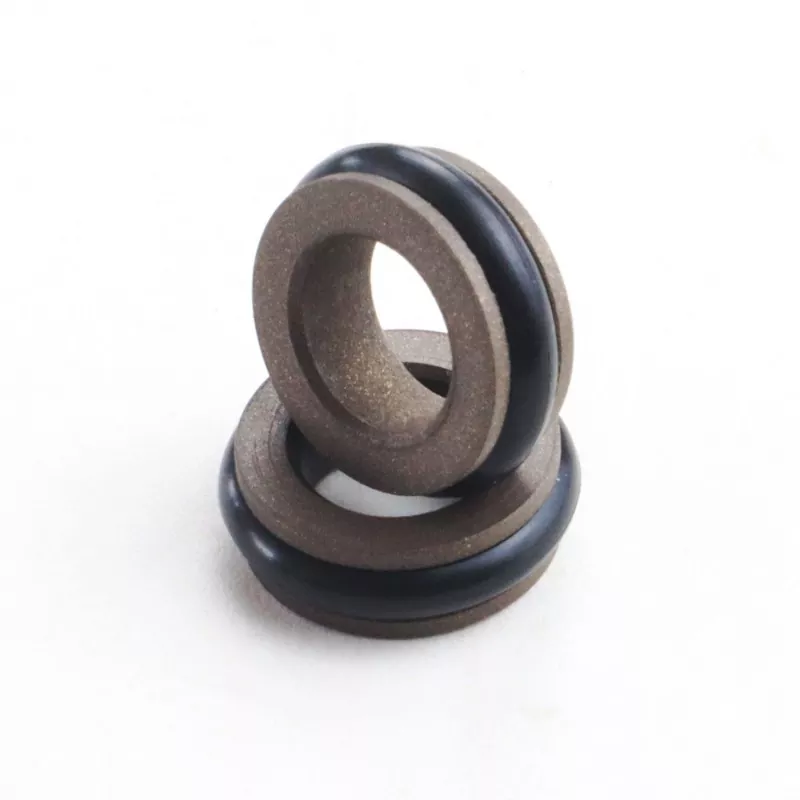

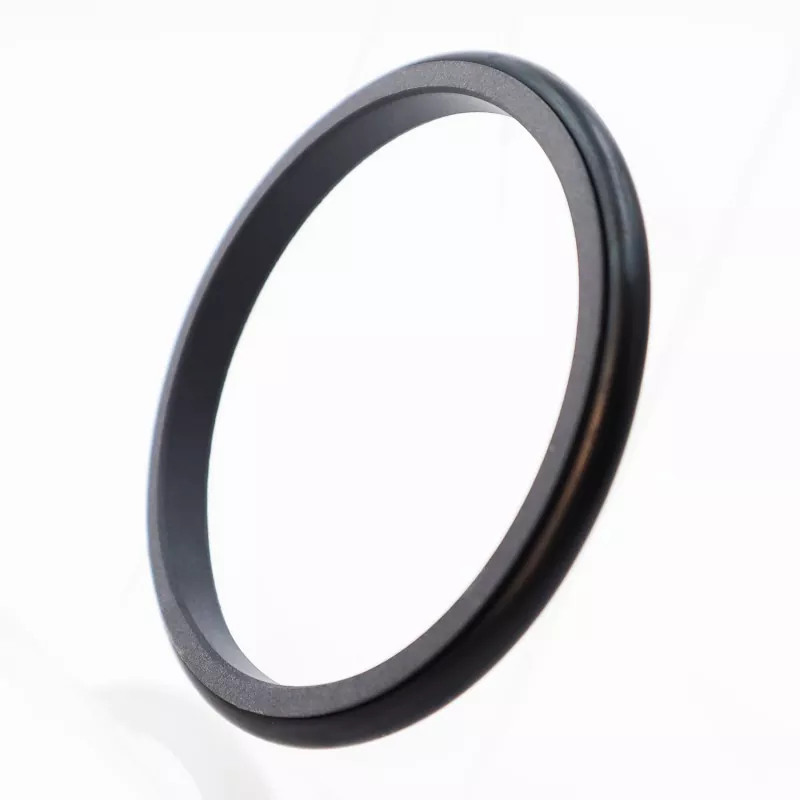

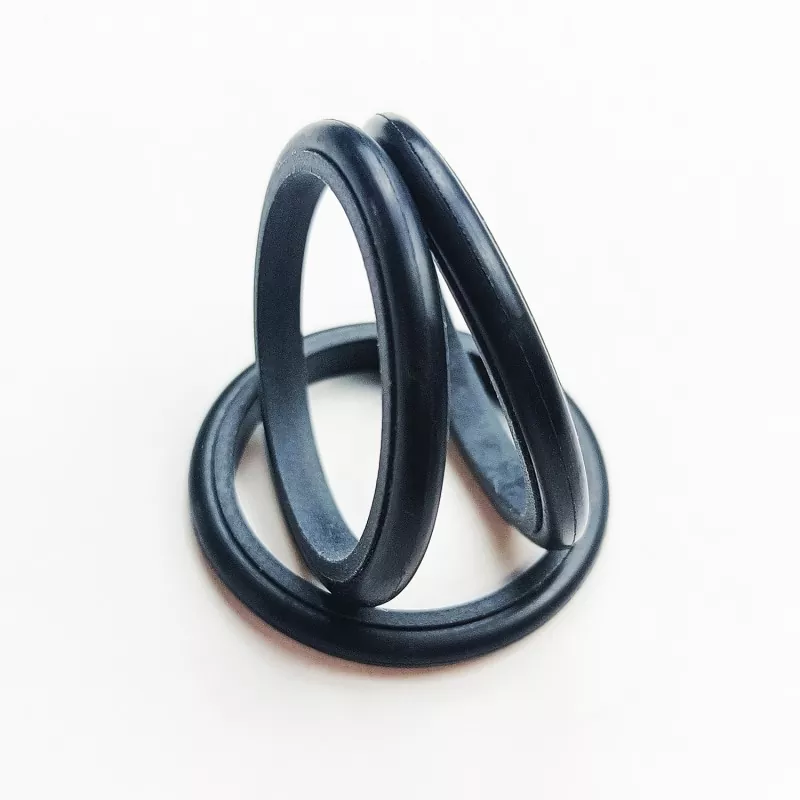

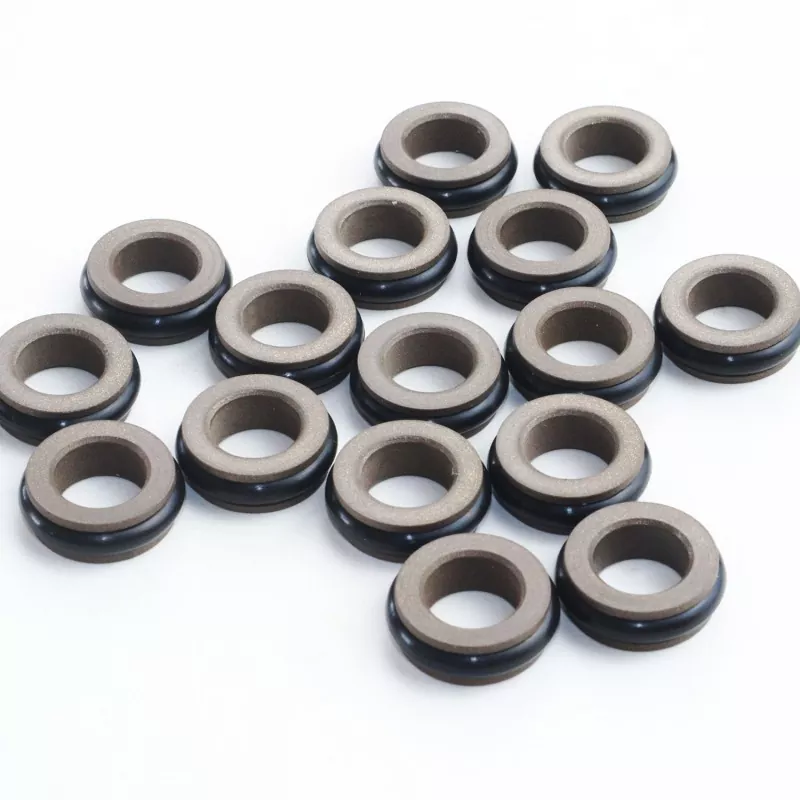

El sello combinado tipo C consta de un anillo de sellado en forma de C hecho de PTFE y su material compuesto, y una junta tórica. Es adecuado para el sellado de presión bidireccional en movimientos alternativos hidráulicos y neumáticos. Está disponible en las series RC06 y RC07 (compatible con juntas tóricas de la serie GB1235) dependiendo de la junta tórica correspondiente. Debido al diseño de labio delgado del anillo de sellado, tiene una buena capacidad de compensación de seguimiento, lo que resulta en un excelente rendimiento de sellado. La estructura simétrica del sello tipo C permite sellar bajo presión bidireccional.
1. Adecuado tanto para aplicaciones hidráulicas como neumáticas.
2. Excelente rendimiento de sellado para aplicaciones de alta y baja presión.
3. Baja fricción, baja resistencia de arranque, funcionamiento suave, igual fricción dinámica y estática y sin fluencia.
4. Larga vida útil; Adecuado para sellado de lubricación sin aceite.
5. Adecuado para sellado a presión bidireccional.
Los valores extremos no deberían ocurrir simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medios de comunicación |
|
≤100 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceite hidráulico, fluidos resistentes al fuego (HFA/HFB), gas, etc. |
|
-20 a +180 (con junta tórica de FKM) |
1. Materiales de junta tórica coincidentes: caucho de nitrilo butadieno RO1 (NBR), caucho fluorado RO2 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3, otros materiales opcionales incluyen PTFE2, PTFE4 y otros materiales de alto rendimiento.
Modelo de pedido RC06-80x89.9x9.2-PTFE3—R01
Modelo: diámetro de varilla x diámetro de ranura x ancho de ranura PTFE3 - Código de material de PTFE modificado R01 Material de la junta tórica
Puede producir productos de cualquier tamaño enumerado en la tabla de especificaciones.
|

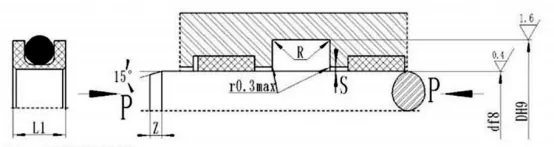

df8 Estándar RC06 |
d f8 RC06-Q de servicio ligero |
d f8 RC06-Z de servicio pesado |
D H9 |
L+0.2 |
L1 |
Rmáx |
Smáx |
Zmín |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Para diámetros de eje ≤ 70 mm, se recomiendan sellos de ranura abierta. Para la instalación de sellos de ranura integrales (cerrados), consulte la guía de instalación.
2. Para presiones > 40 MPa, el área de la raíz Smax del sello debe utilizar una tolerancia de ajuste H8/f8.
Junta tórica a juego GB1235 Puede producir productos de cualquier tamaño enumerado en la tabla de especificaciones.
|
Rango de diámetro del eje re f8 |
Diámetro de ranura D H9 |
Ancho de zanja L+0.2 |
Altura del sello L1 |
Esquinas redondeadas Rmáx |
Juego radial Smáx |
Chaflán Zmín |
Diámetro del alambre de la junta tórica d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Ejemplo de pedido RC07—80*90.4*9.8-PTFE3-R01
