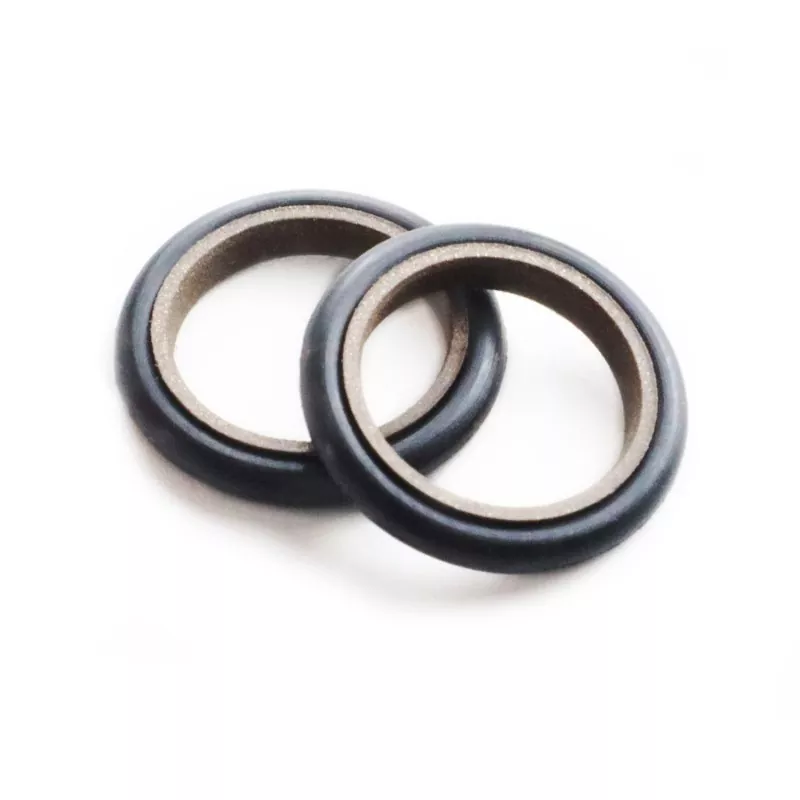

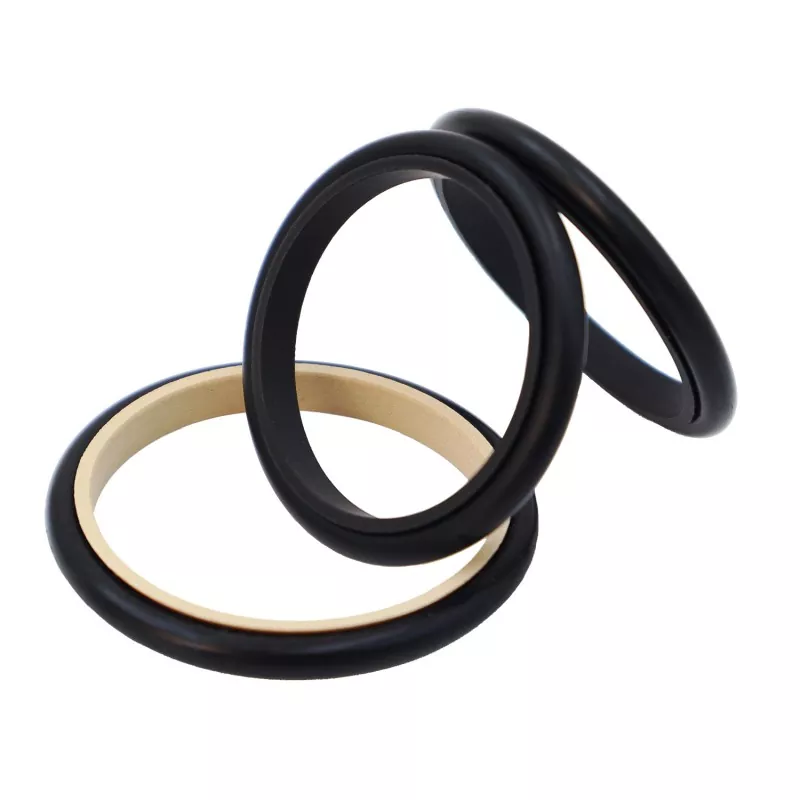

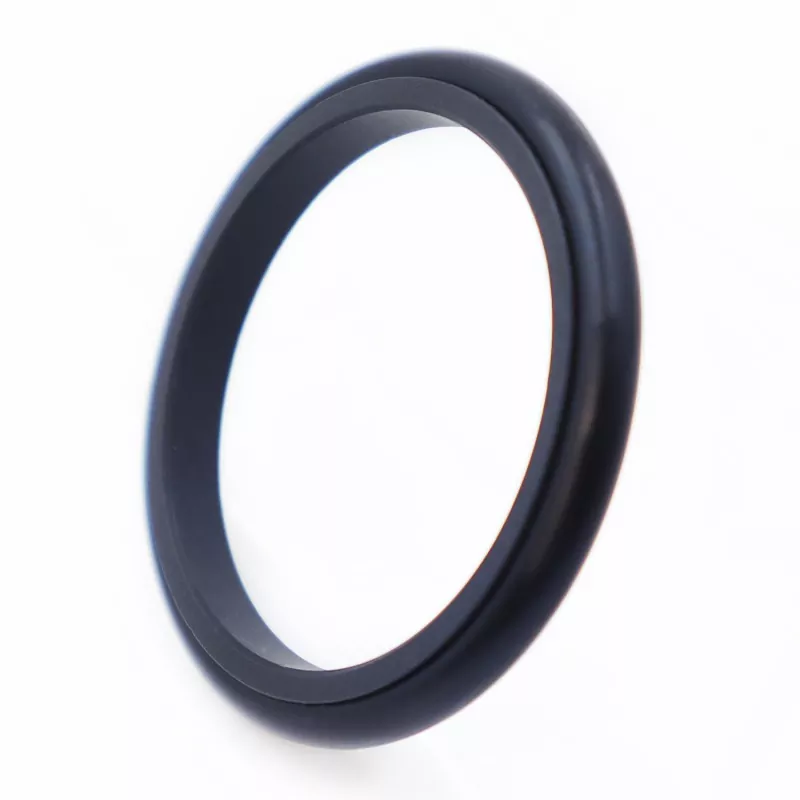

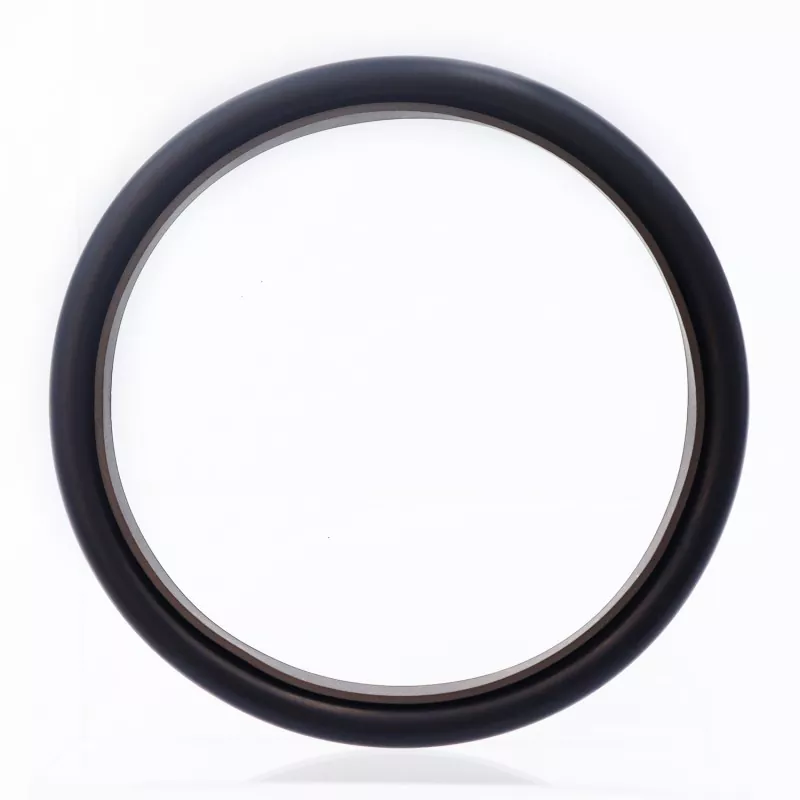

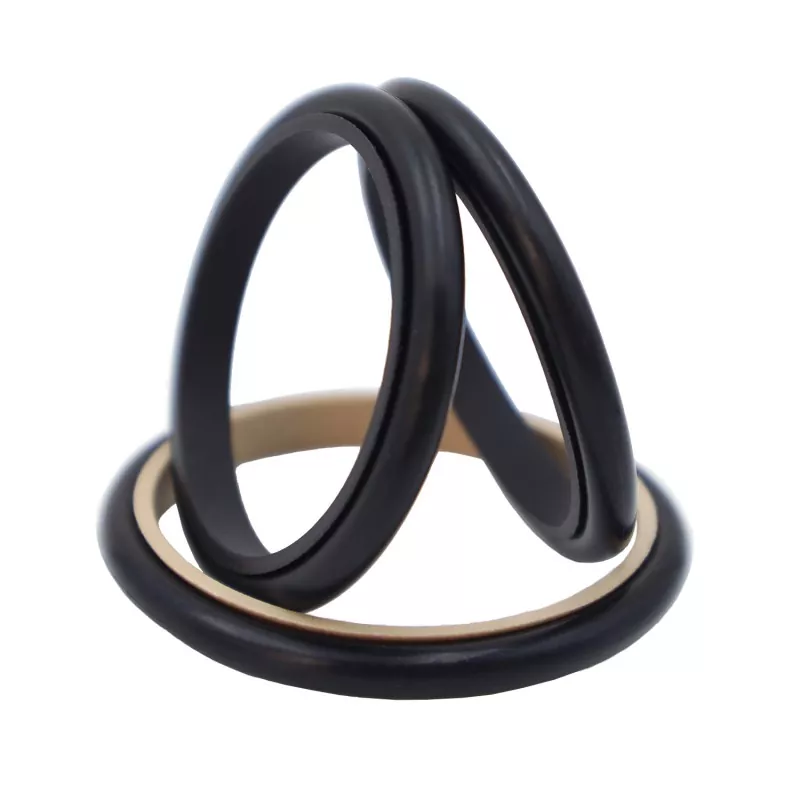

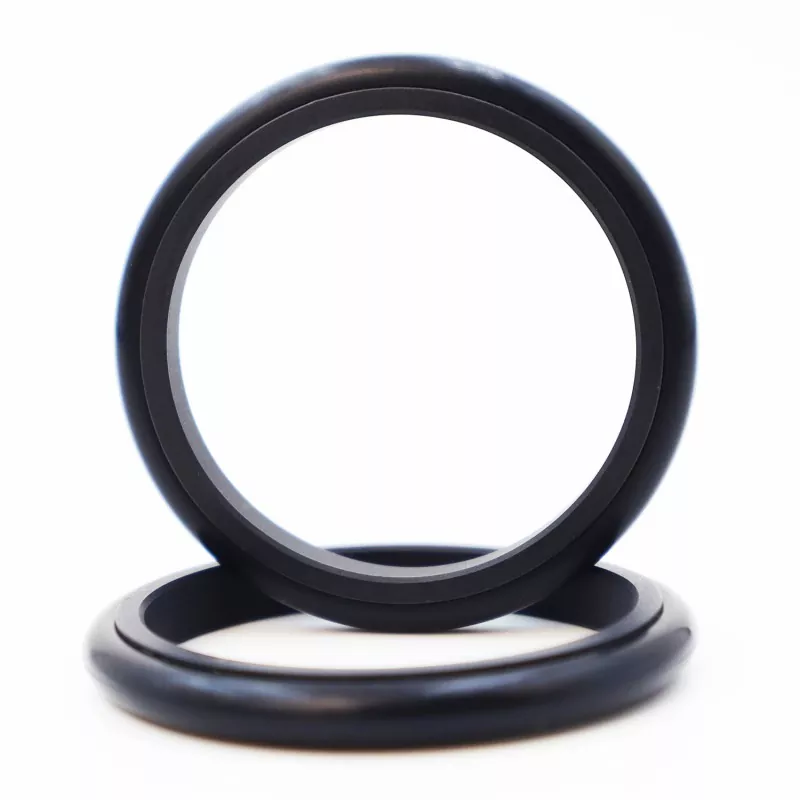

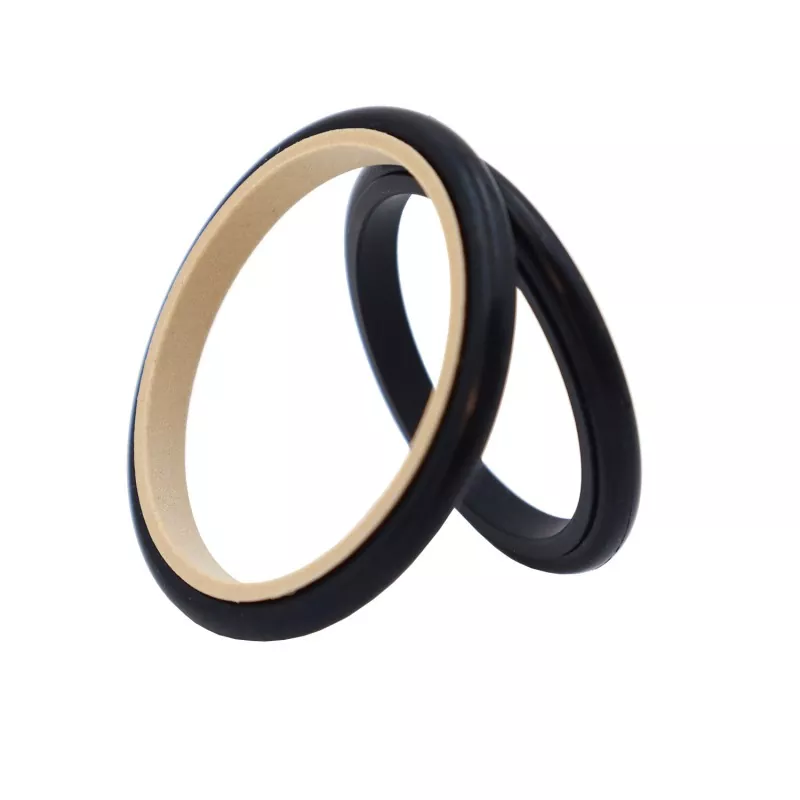

El sello combinado de tapa consta de un anillo de sellado con forma de tapa de PTFE y una junta tórica de caucho, diseñados para sellado de presión bidireccional en aplicaciones reciprocantes hidráulicas y neumáticas. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado; El anillo de sello presenta un diseño de labio delgado que ofrece excelentes capacidades de compensación de seguimiento, lo que resulta en un rendimiento de sellado superior. Es compatible con ranuras para juntas tóricas estándar GB1235. Para diámetros de varilla inferiores a 30 mm, se debe utilizar un diseño de ranura de tipo dividido (abierto).
Este sello es adecuado para condiciones de funcionamiento tanto hidráulicas como neumáticas y admite sellado por presión bidireccional. Ofrece ventajas como baja fricción, mínima resistencia a la rotura, funcionamiento suave sin stick-slip, idoneidad para lubricación sin aceite y una larga vida útil. Requiere un espacio de instalación mínimo y permite un fácil desmontaje y mantenimiento.
Nota de selección: Para aplicaciones con diámetros de varilla de 30 mm o menos, se recomienda el uso de una ranura de tipo dividido (abierta) para la instalación.
1. Adecuado tanto para aplicaciones hidráulicas como neumáticas; Admite sellado por presión bidireccional.
2. Baja fricción, mínima resistencia a la rotura y movimiento suave; igual fricción dinámica y estática; sin deslizamiento.
3. Larga vida útil; Adecuado para aplicaciones de lubricación sin aceite.
4. Diseño compacto; Fácil instalación y mantenimiento.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medios de comunicación |
|
≤20 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceite hidráulico de base mineral, fluidos resistentes al fuego (HFA/HFB), gases, etc. |
|
-20 a +180 (con junta tórica de FKM) |
1. Los materiales para la junta tórica adjunta incluyen: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3; Los materiales alternativos incluyen PTFE1, PTFE2 y PTFE4.
Modelo de pedido: RC13—80-PTFE3—R01 o SPNC-80-PTFE3—R01
RC13/SPNC - Modelo 80 - Diámetro del eje dPTFE3 - Código de material PTFE R01 - Código de material de junta tórica
Los productos se pueden fabricar en cualquier tamaño enumerado en la tabla de especificaciones.
|

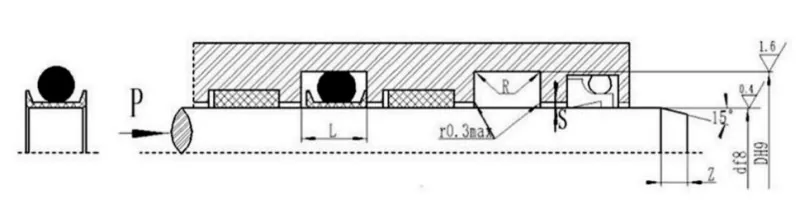

Rango de diámetro del eje re f8 |
Diámetro de ranura D H9 |
Ancho de ranura L+0.2 |
Radio de esquina Rmáx |
Juego radial Smáx |
Chaflán Zmín |
Diámetro del alambre de la junta tórica d0 |
|
|
Para aplicaciones hidráulicas |
Para aplicaciones neumáticas e hidráulicas de baja fricción |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
