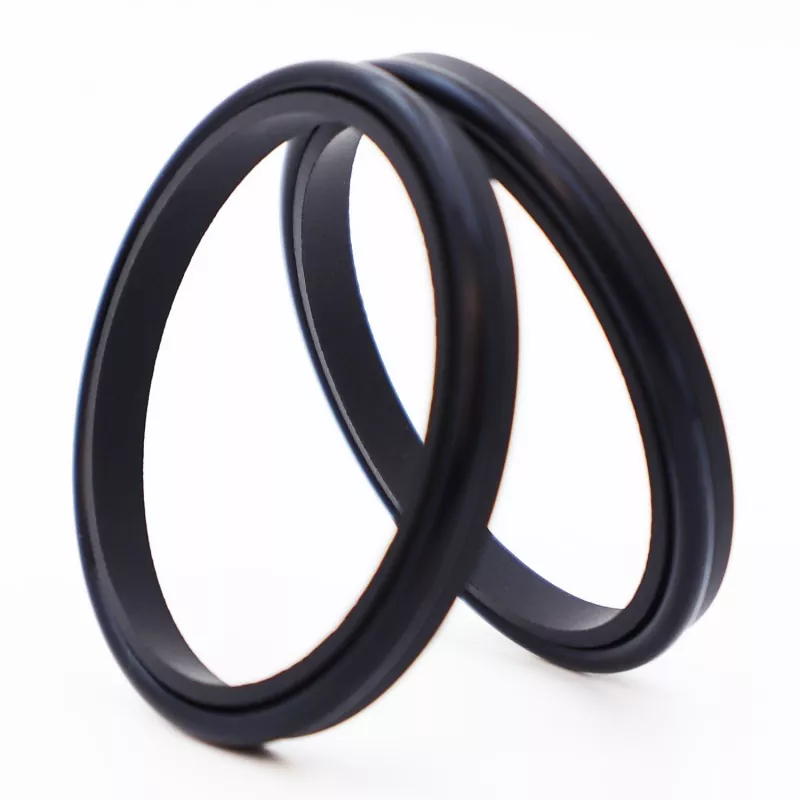

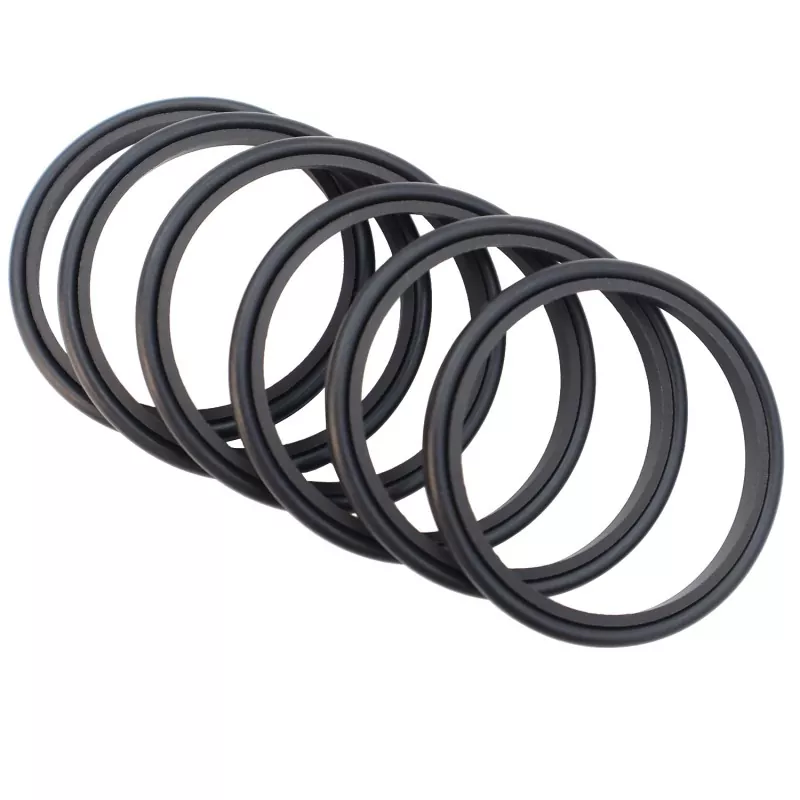

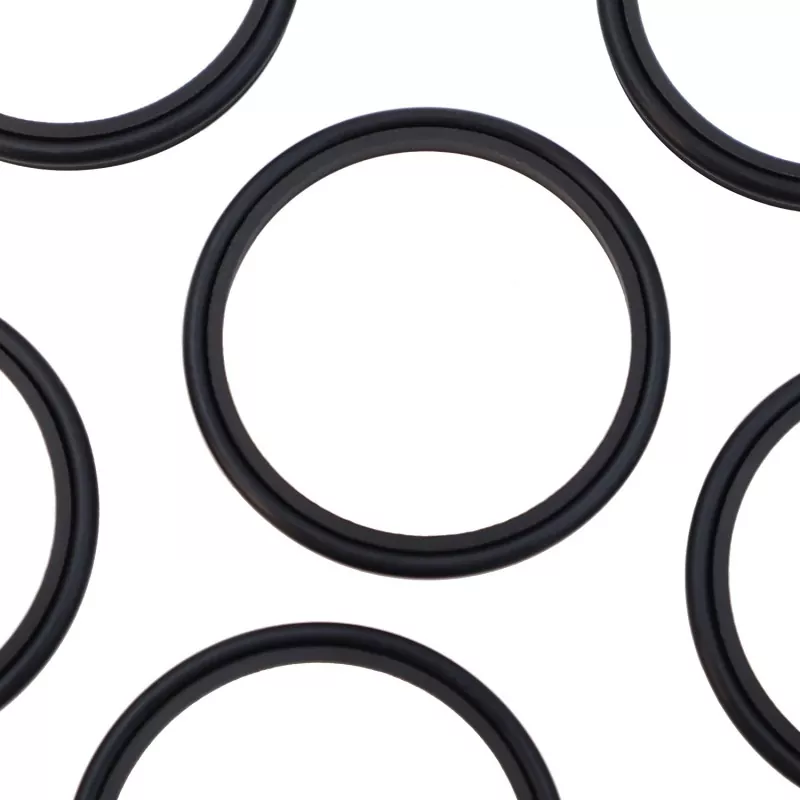

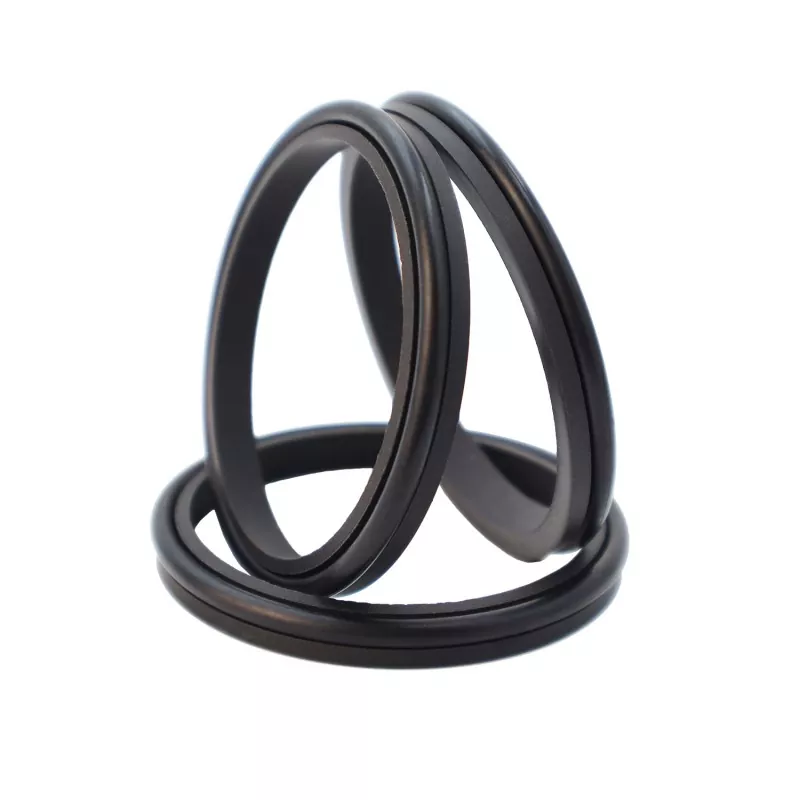

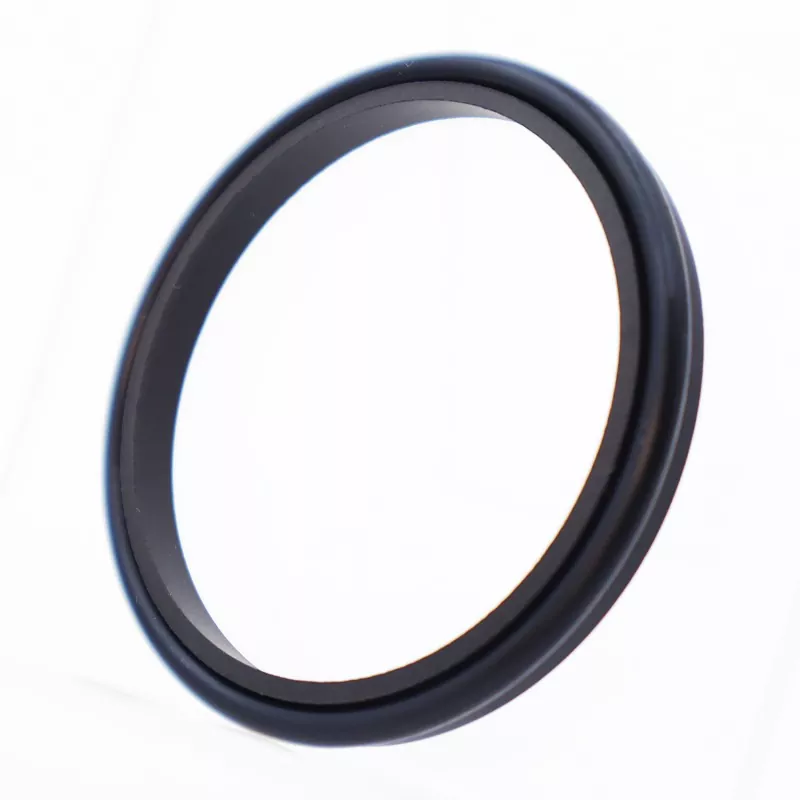

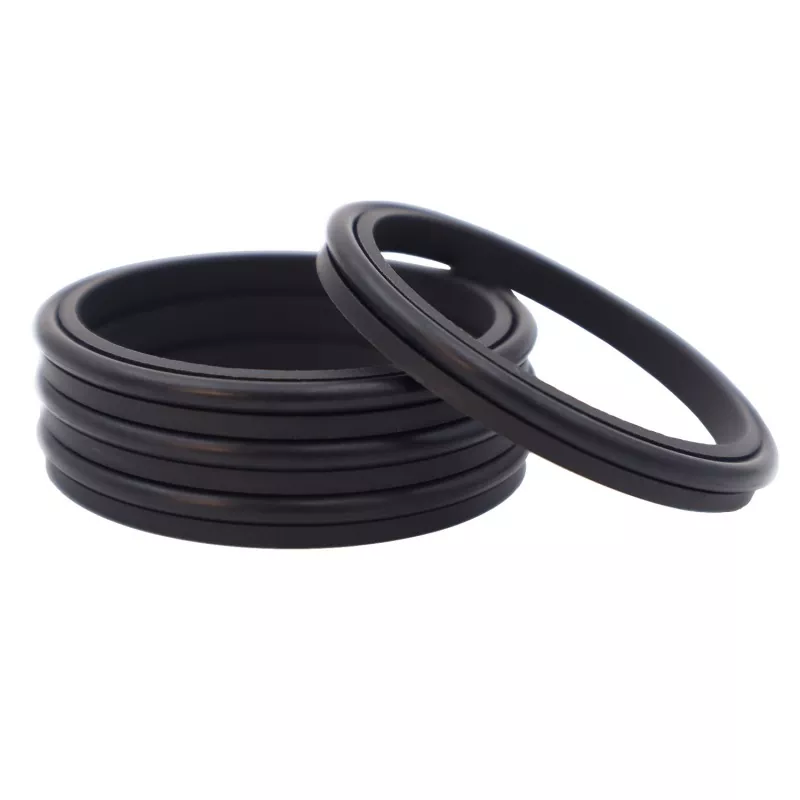

El sello limpiador combinado de labio único es un sello limpiador de simple efecto compuesto por un anillo limpiador de un solo labio relleno de PTFE y una junta tórica de goma; Su función es raspar el polvo y prevenir la contaminación del sistema. Es adecuado para aplicaciones de movimiento alternativo, oscilante o helicoidal.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad m/s |
Medios de comunicación |
|
- |
-35 a +100 (con junta tórica NBR) |
6 |
Aceite hidráulico, emulsión, agua, etc. |
|
-20 a +200 (con junta tórica de FKM) |
Modelo de pedido: RCF03—80-PTFE3—R01
RCF03 – Modelo | 80 – Diámetro del eje | PTFE3 – PTFE modificado de uso general | R01 – Código de materiales para componentes de caucho
Caucho de nitrilo (NBR) – R01 | Caucho fluorado (FKM) – R02
Los productos se pueden suministrar en cualquier tamaño dentro del rango de parámetros especificado.
|

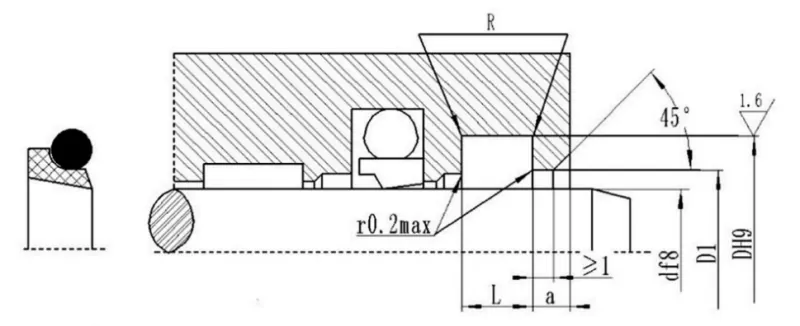

Rango de diámetro del eje re f8 |
Diámetro de ranura D H9 |
Ancho de ranura L+0.2 |
Diámetro del orificio de paso D1 H11 |
Ancho de apertura libre un ≥ |
Radio de esquina R≤ |
junta tórica Diámetro de la sección transversal hacer |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
