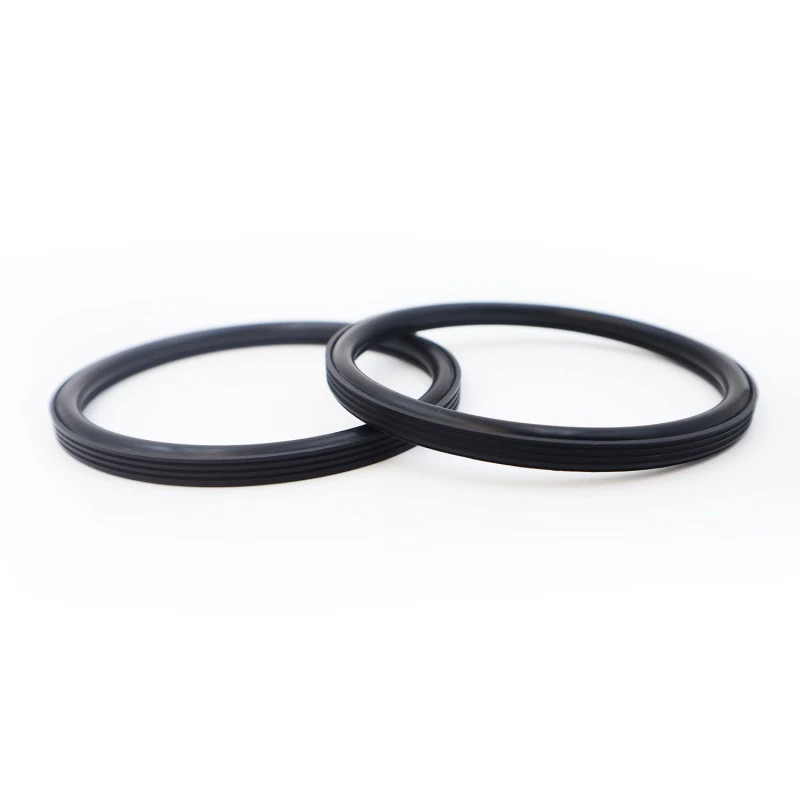

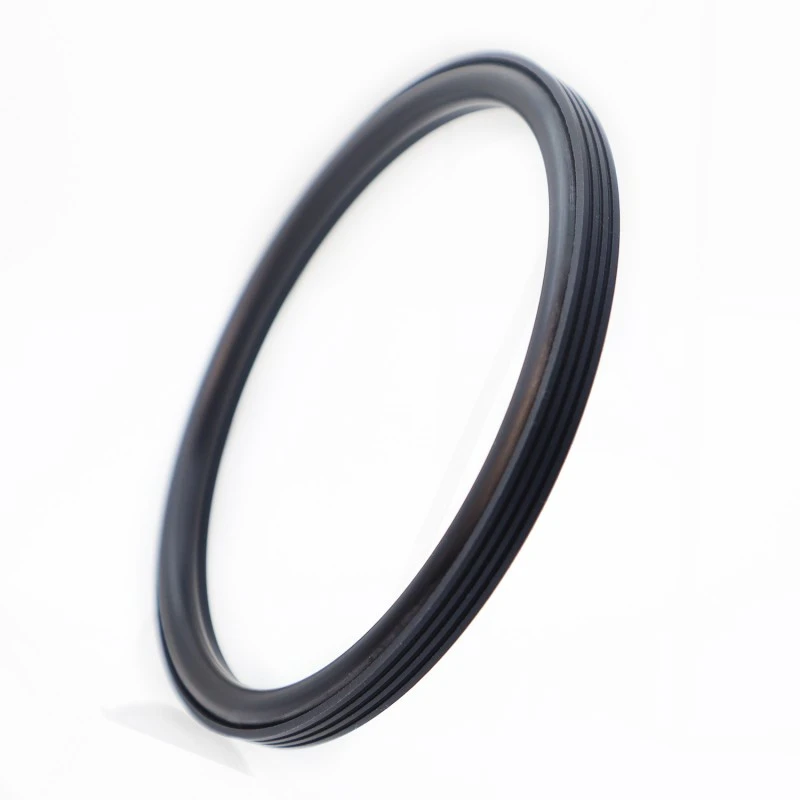

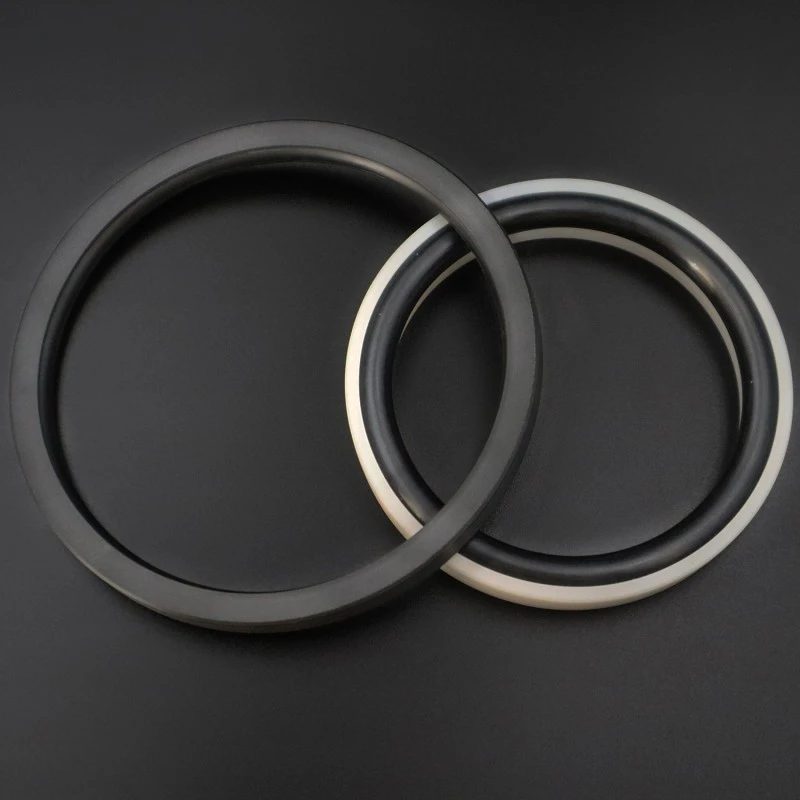

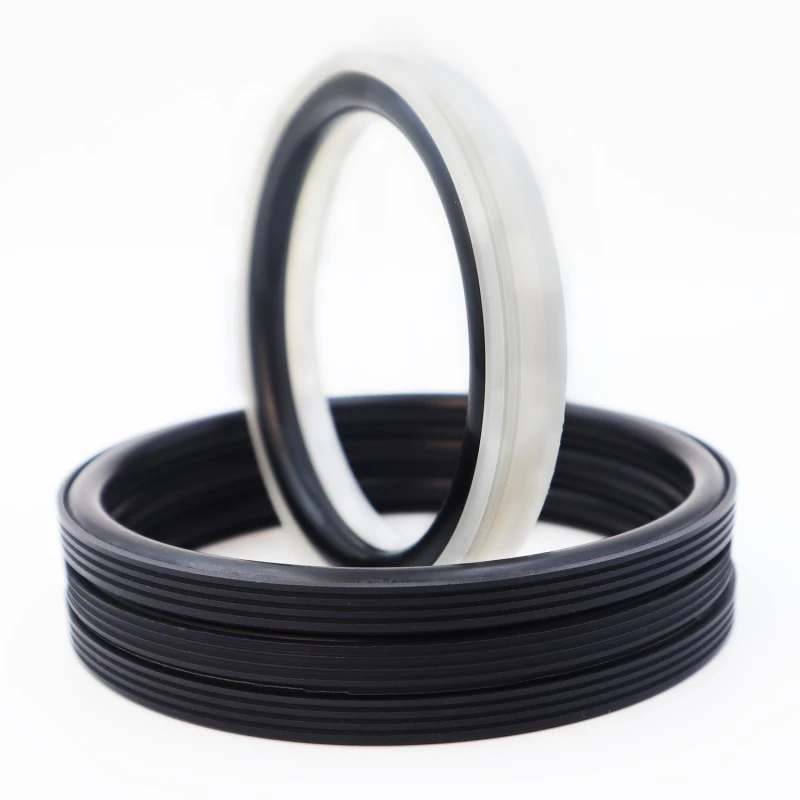

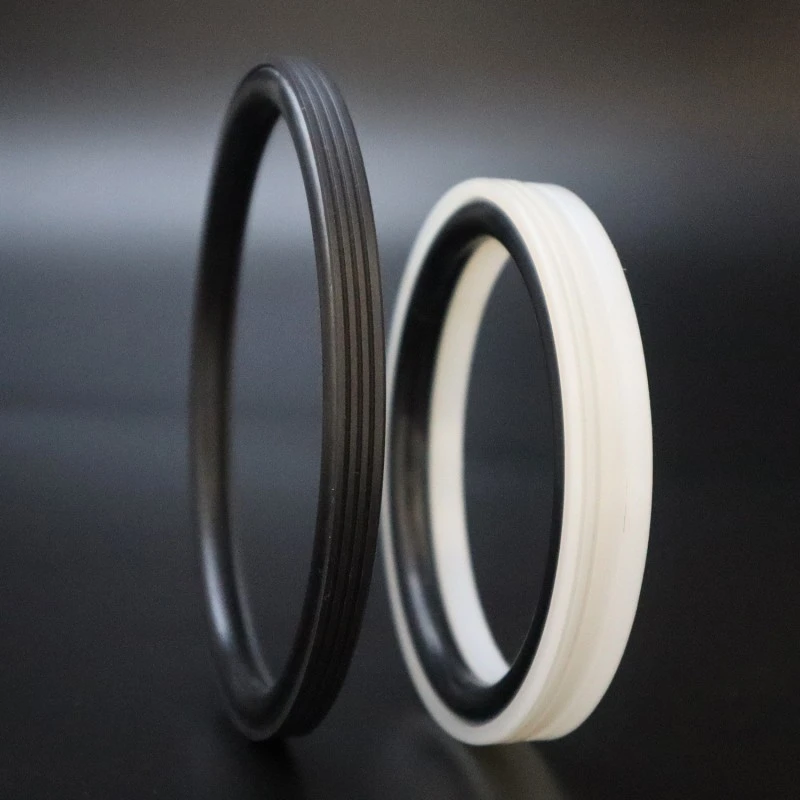

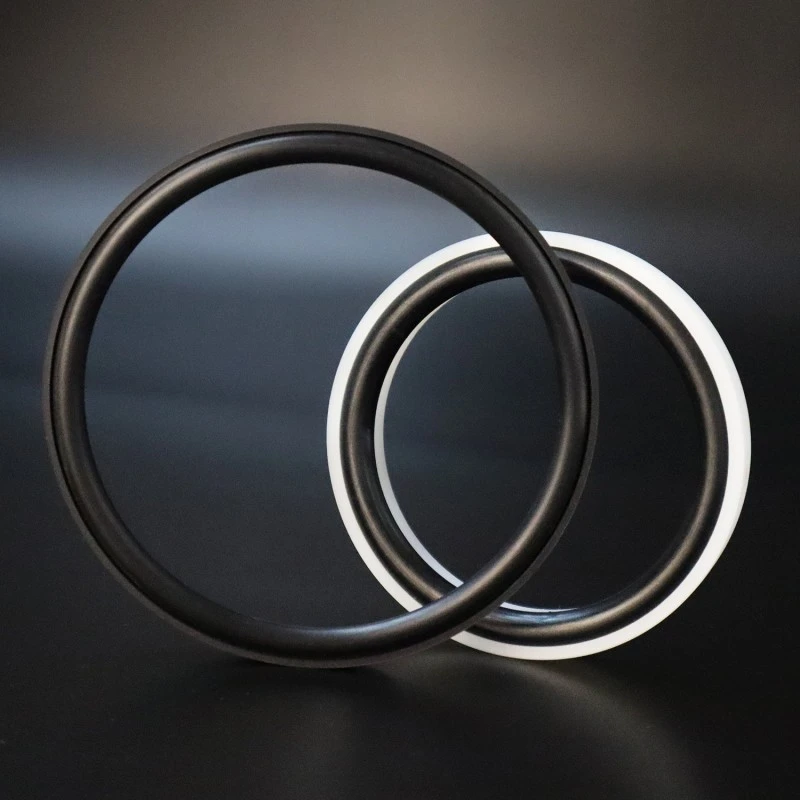

El Bore Seal, diseñado y fabricado por Ruichen Sealing Factory, es adecuado para sellado unidireccional en aplicaciones hidráulicas de movimiento alternativo y giratorio. Presenta una larga vida útil, baja fricción, excelente rendimiento de sellado, estructura compacta y fácil instalación, uso y mantenimiento. El labio de sellado especial y el diseño de espesor optimizado del sello garantizan un excelente rendimiento de sellado incluso en medios hostiles como la lechada de cemento.
|
Presión/MPa |
Temperatura/°C |
Velocidad / m/s |
Medio |
|
|
movimiento alternativo |
movimiento rotacional |
|||
|
≤100 |
-35 a +100°C (con junta tórica NBR) |
≤6 |
≤2 |
Agua, lodo, petróleo crudo, aceite hidráulico, emulsión. |
|
-20 a +200°C (con junta tórica de FKM) |
||||
Selección de materiales
1. Los materiales de las juntas tóricas adjuntas se pueden seleccionar entre: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Material del anillo de sellado: El material estándar es PTFE4, otros materiales disponibles incluyen PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Ejemplo de pedido
Modelo de pedido: RC2062-80*68.3*7.6-PTFE4-R01
Modelo - Diámetro del agujero * Diámetro de la ranura * Ancho de la ranura - Código de material

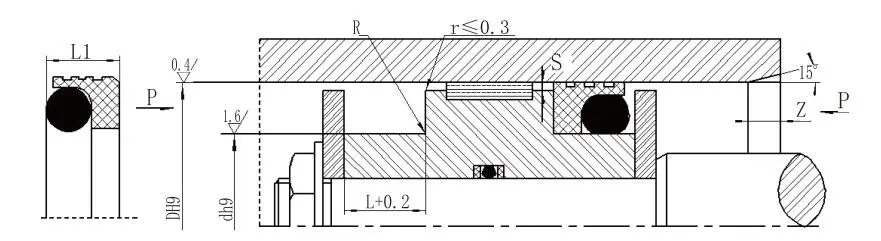

Especificaciones y parámetros (cualquier tamaño dentro del rango especificado está disponible).
|
Rango de apertura Tipo estándar DH9 RC2062 |
Rango de apertura Carga pesada DH9 RC2062-Z |
Diámetro de ranura d h9 |
Ancho de ranura L+0.2 |
Ancho del sello L1 |
Esquinas redondeadas Rmáx |
Juego radial Smax |
Chaflán Zmín |
Diámetro del alambre de la junta tórica |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diámetros interiores de cilindros ≤ 30 mm, se recomienda un diseño de ranura abierta.
2. Para presiones superiores a 30 MPa, se recomienda un ajuste H8/f8 para la separación de extrusión.
Capacidades de prueba integrales: nuestro laboratorio central está equipado con una gama completa de equipos de prueba, capaces de simular el rendimiento del producto en condiciones de trabajo reales. Los elementos de prueba incluyen, entre otros:
Inspección dimensional: uso de instrumentos de medición de imágenes 2D de alta precisión y máquinas de medición de coordenadas para garantizar que las dimensiones del producto cumplan plenamente con los requisitos de tolerancia del dibujo.
Pruebas de rendimiento: incluidas pruebas de envejecimiento a alta temperatura, pruebas de baja temperatura, pruebas de resistencia media/aceite, pruebas de resistencia al desgaste, pruebas de presión de estallido, etc.
Pruebas de ciclo de vida: Predicción de la vida útil y confiabilidad del producto mediante pruebas de durabilidad en banco que simulan condiciones de trabajo reales.
