Anillo de guía de sello giratorio

Nuestro anillo de guía de sello giratorio se usa ampliamente en cilindros hidráulicos, sistemas neumáticos, maquinaria industrial y otros campos. Podemos proporcionar soluciones personalizadas de acuerdo con las necesidades del cliente para ayudar a mejorar la eficiencia de la operación del equipo y la confiabilidad de sellado. Según diferentes características, hemos dividido el anillo de la guía del sello de giro en diferentes series de modelos.

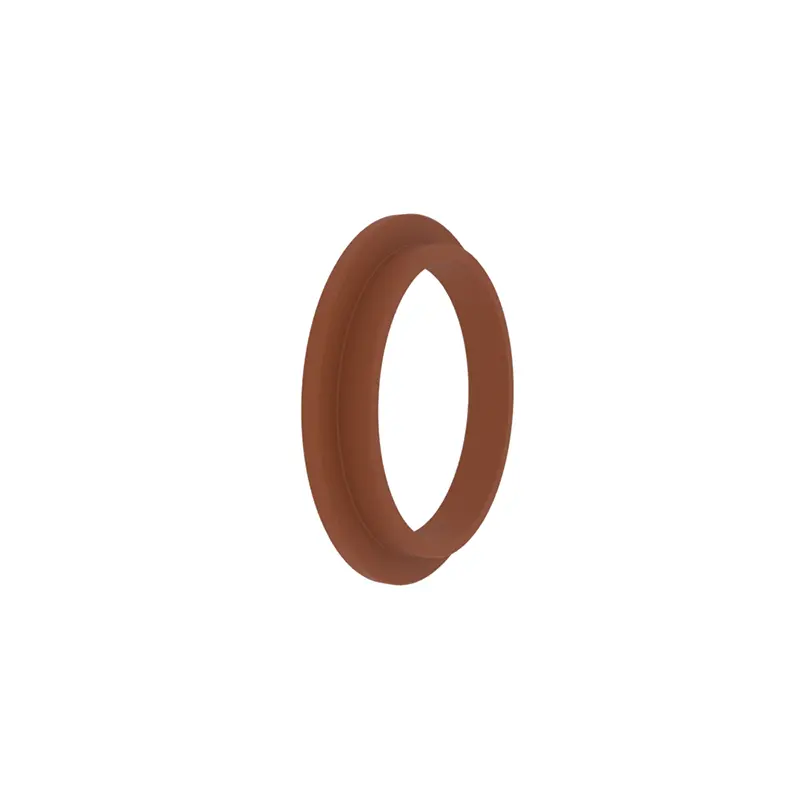

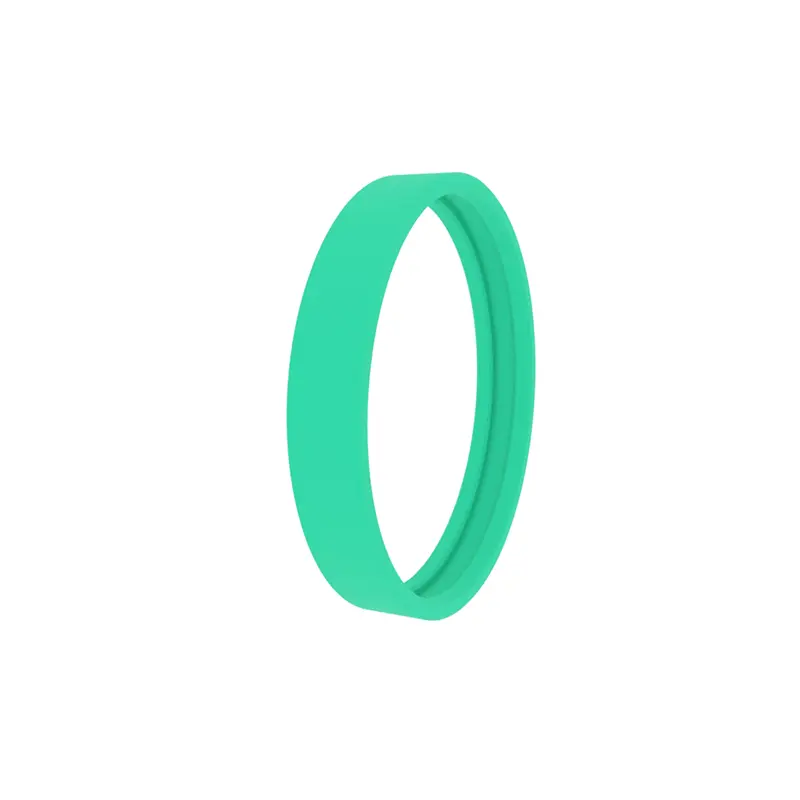

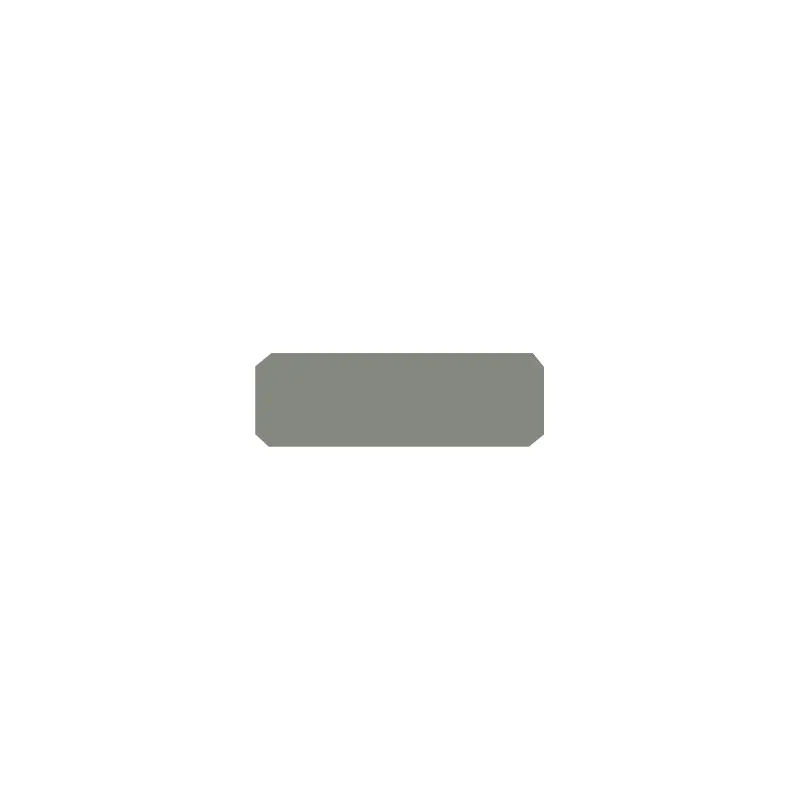

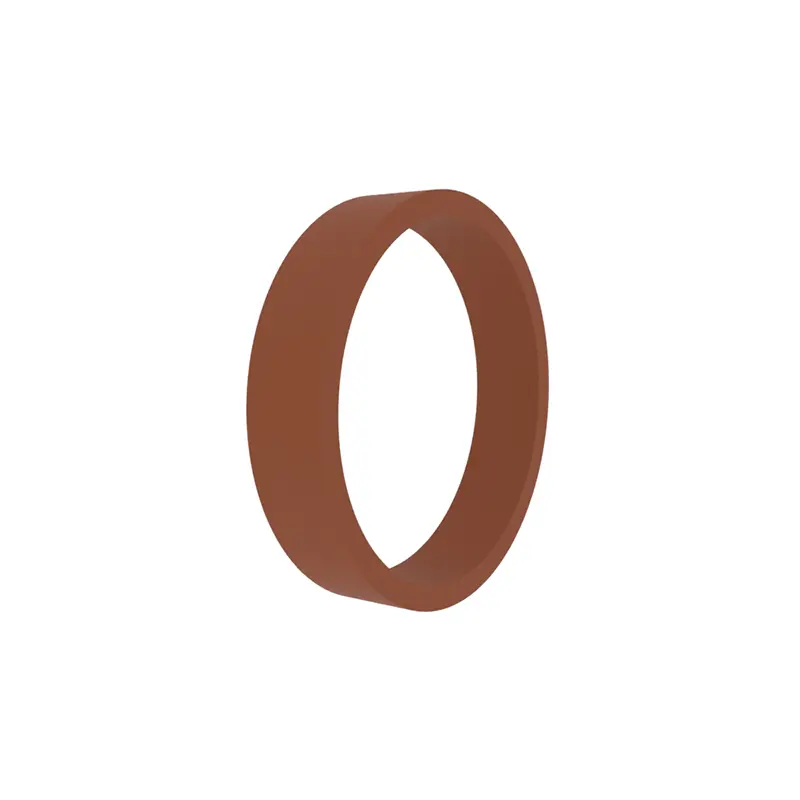

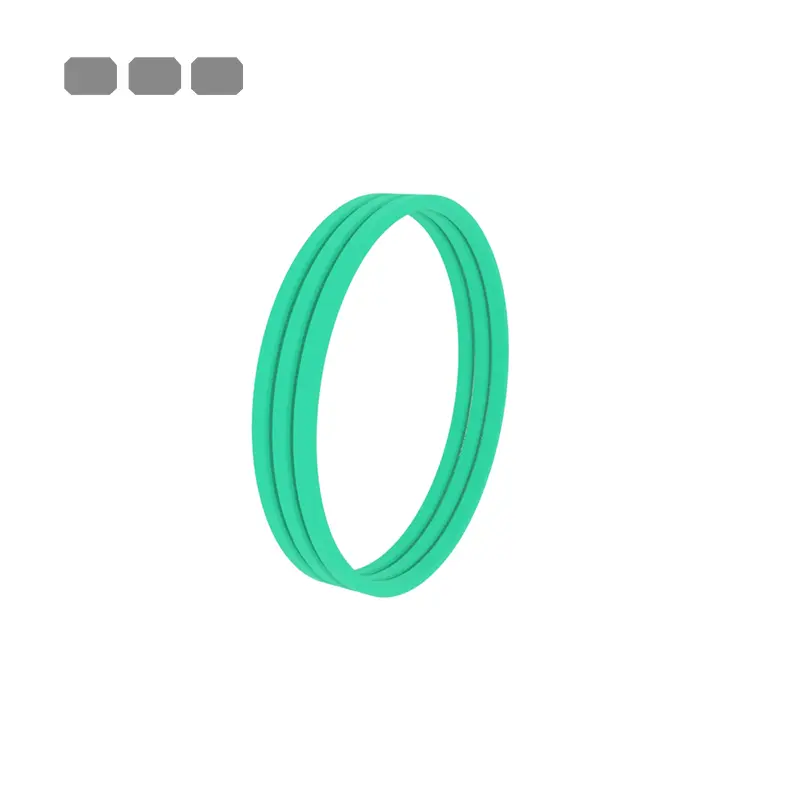

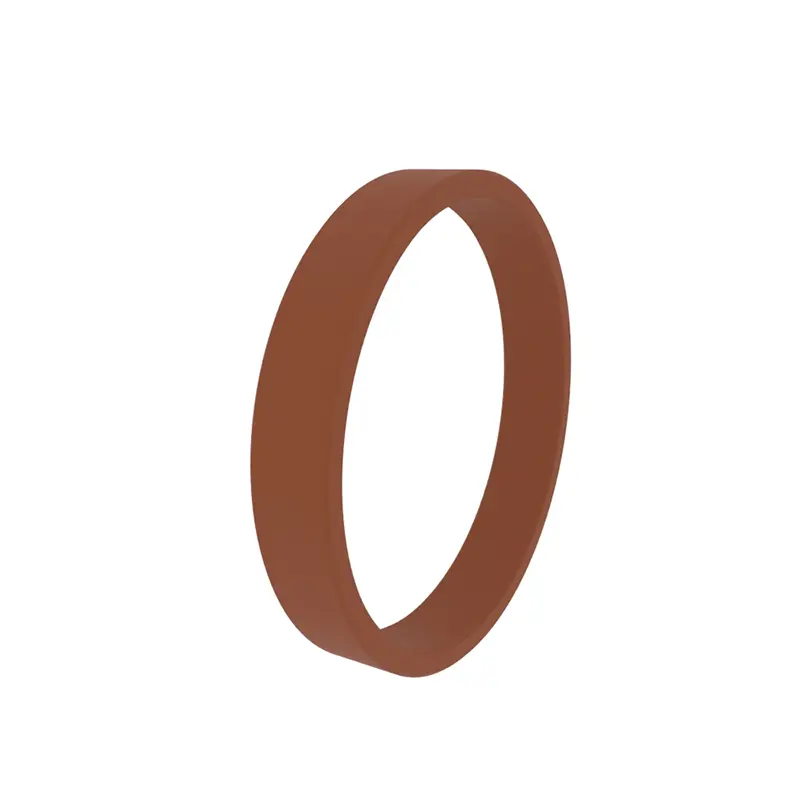

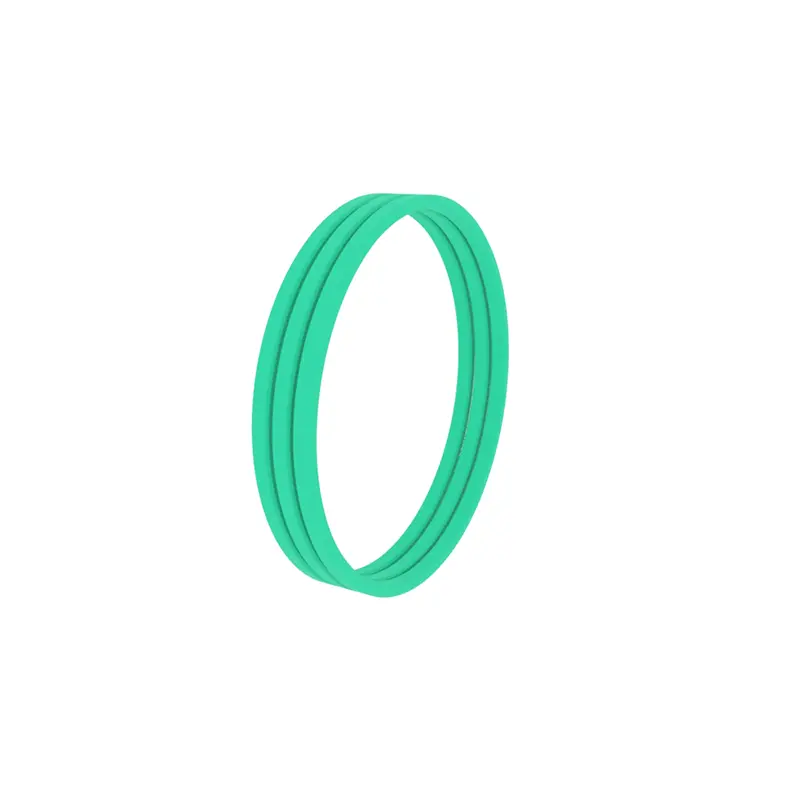

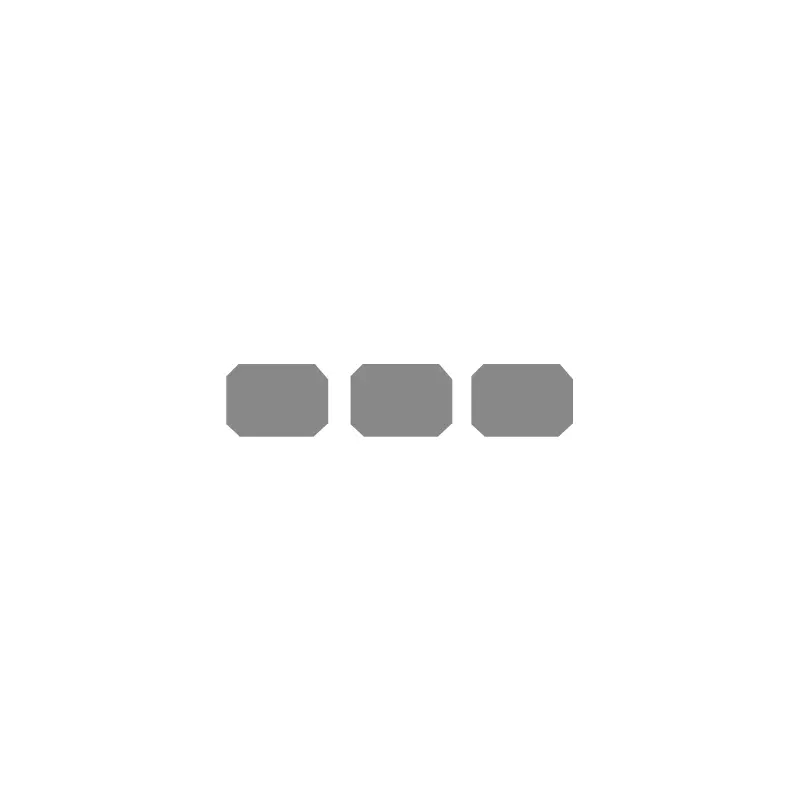

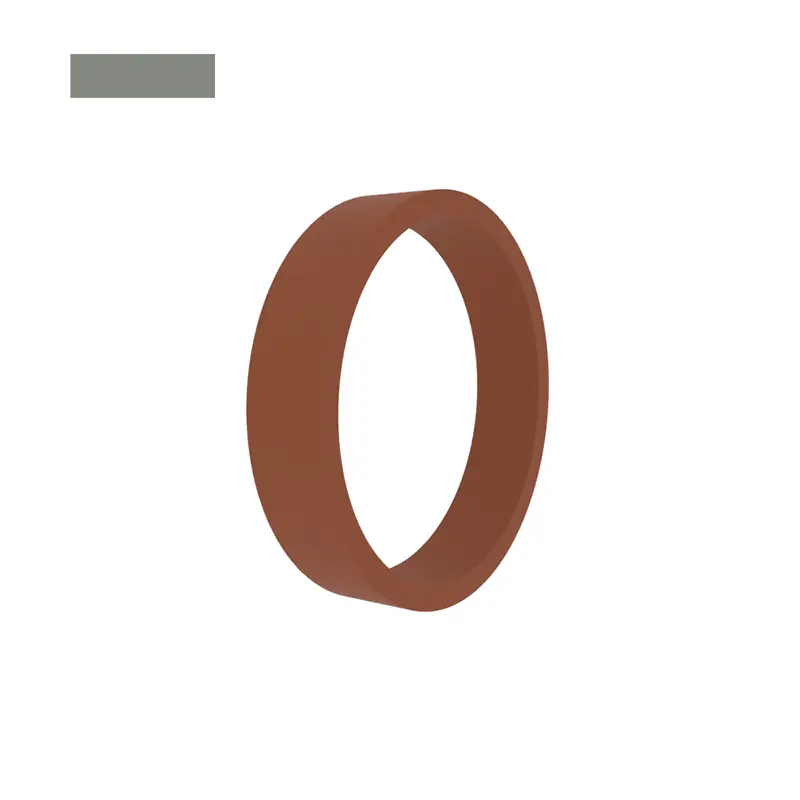

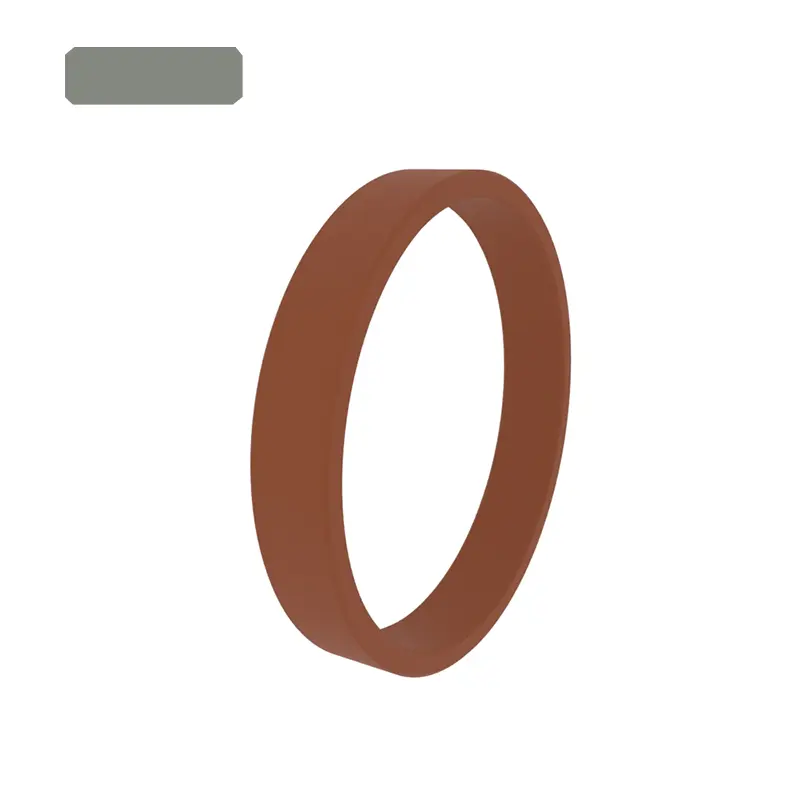

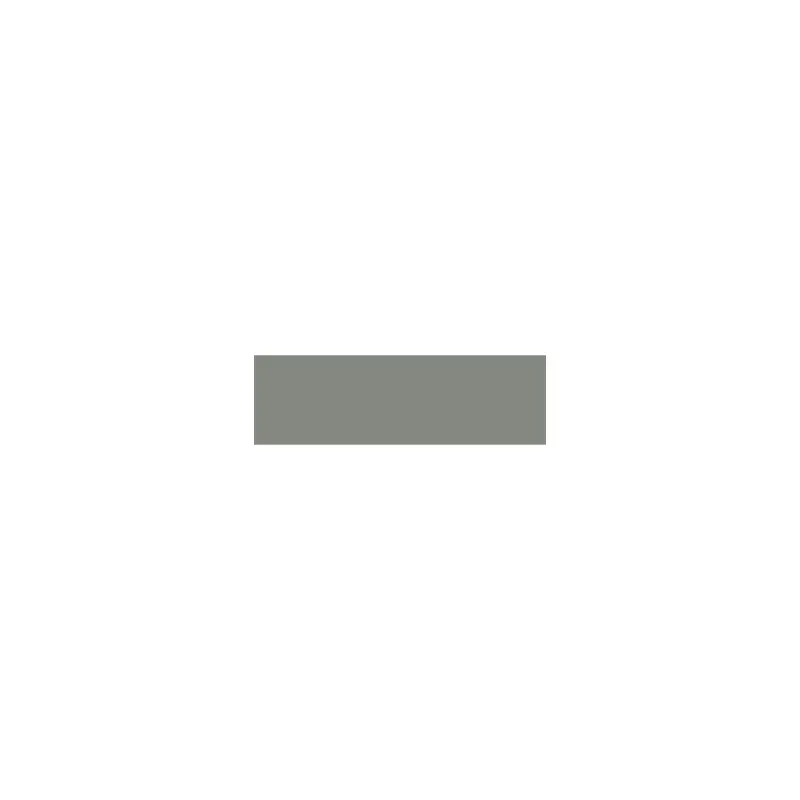

Los anillos de guía estándar RCF101, RCF102, RCFB102 son adecuados para guías de cilindros de pistón y varilla de pistón. La mayoría de ellos deben abrirse e instalar en ranuras cerradas, o pueden estar abiertos.

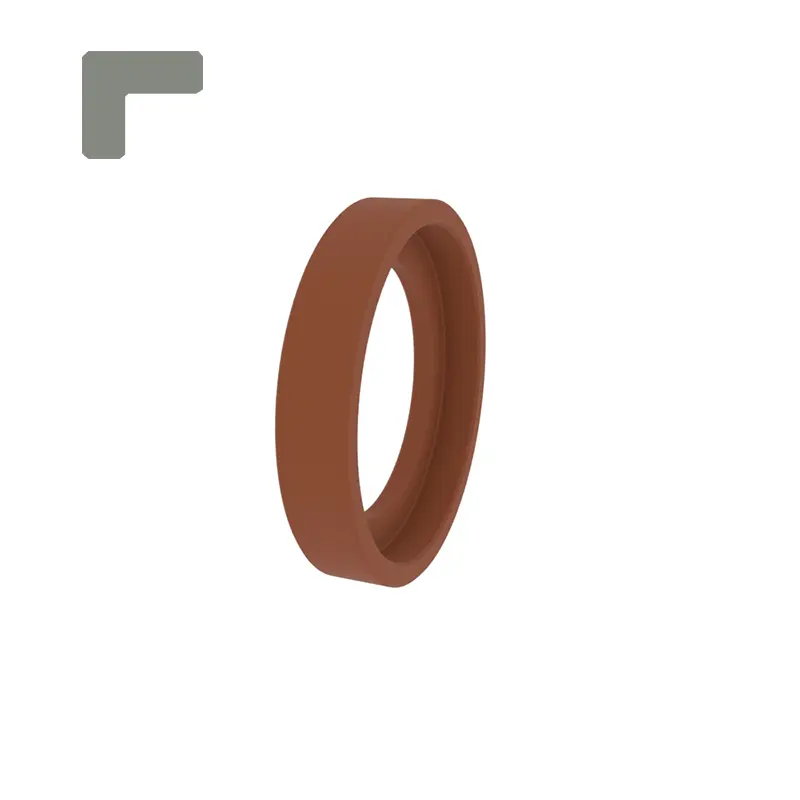

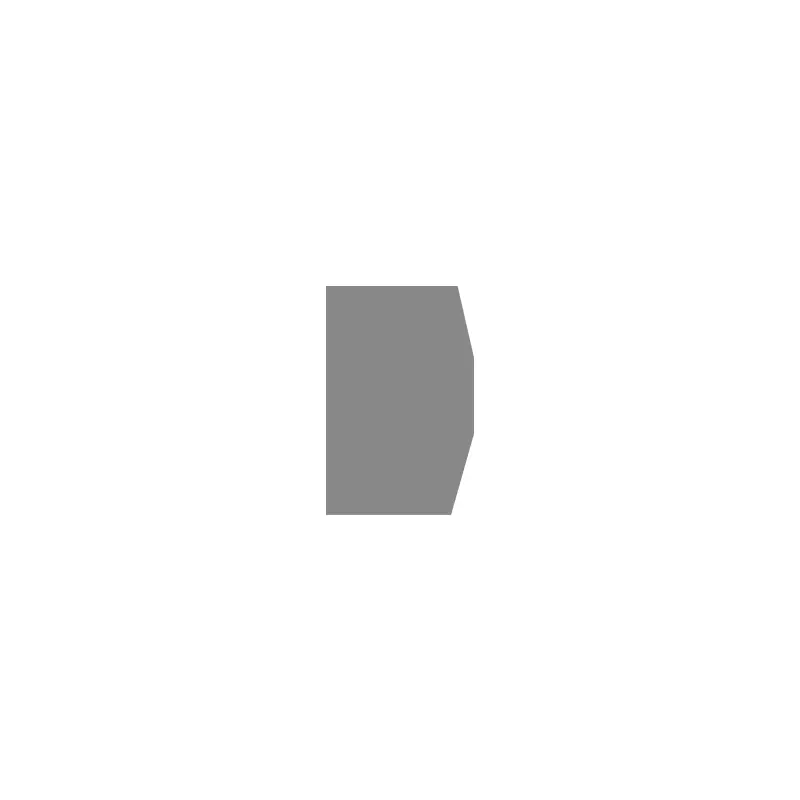

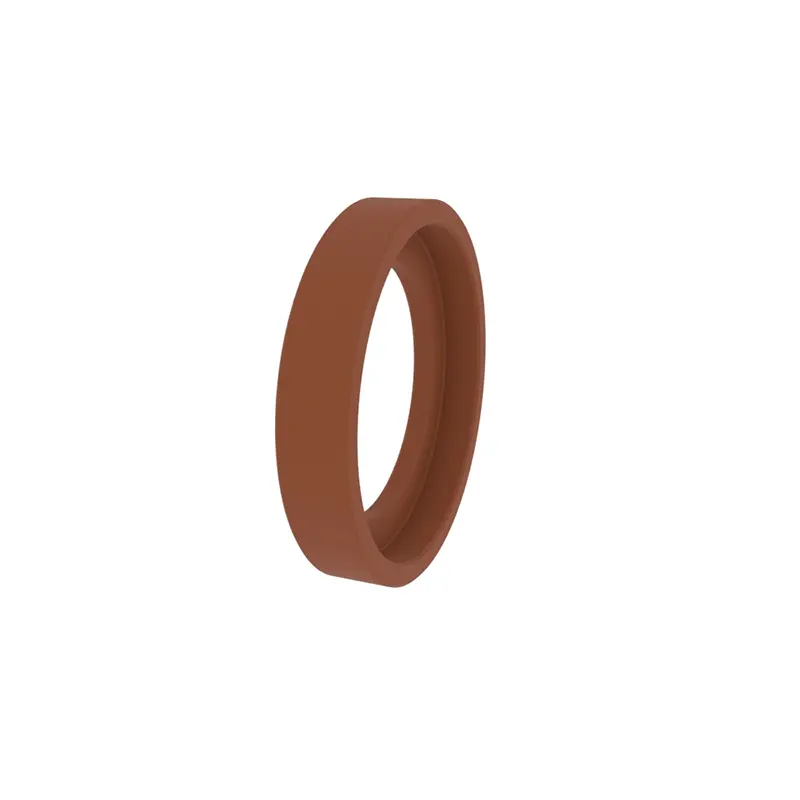

RCF103, RCF104 Los anillos de guía estándar son adecuados para guías de pistón. El diseño con esquinas hace que tenga las funciones de los anillos de guía y los anillos de retención. Puede estar abierto o no.

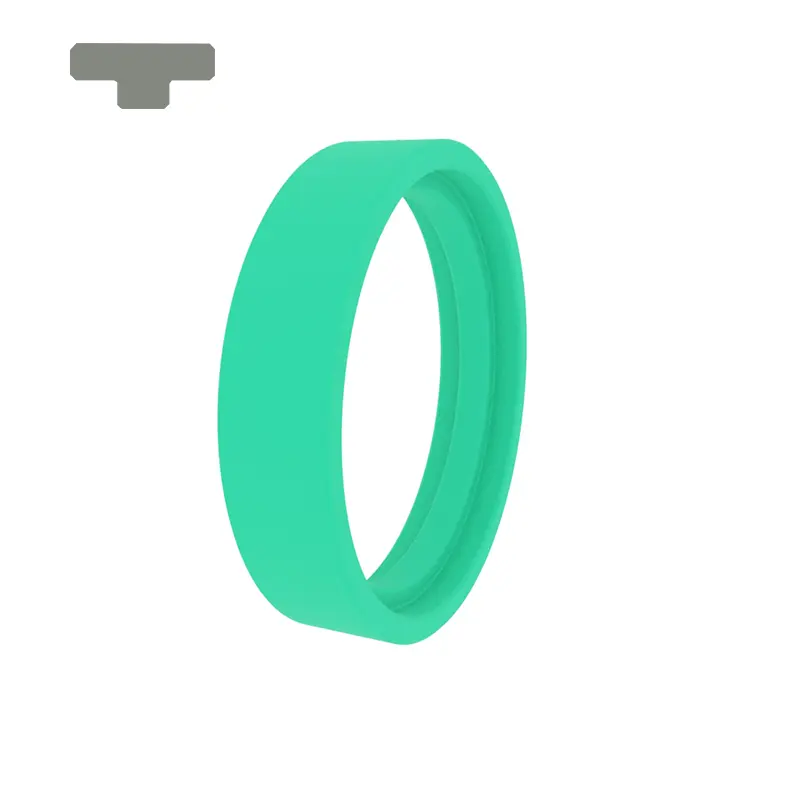

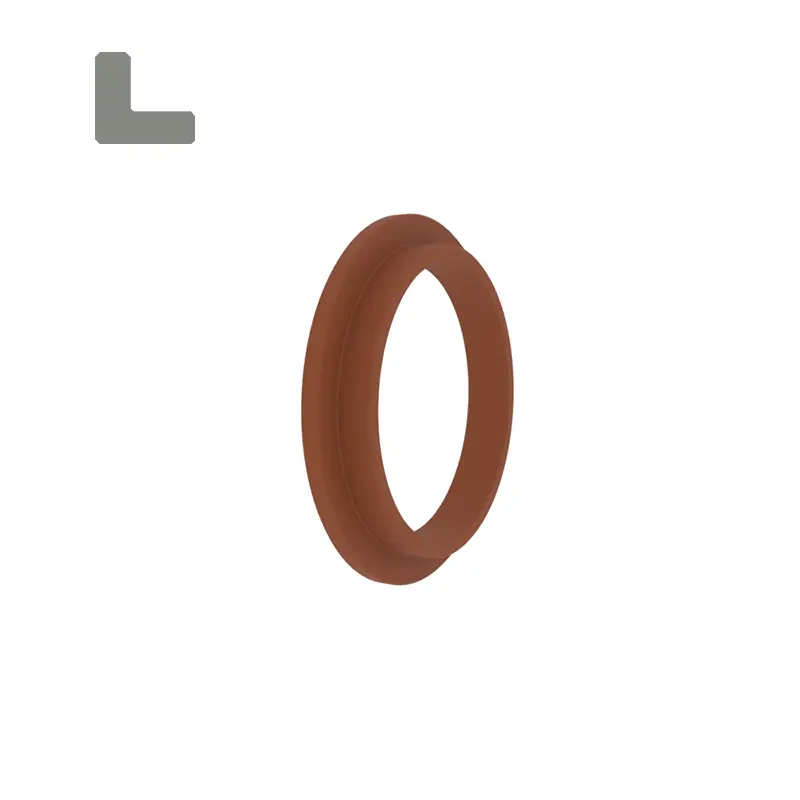

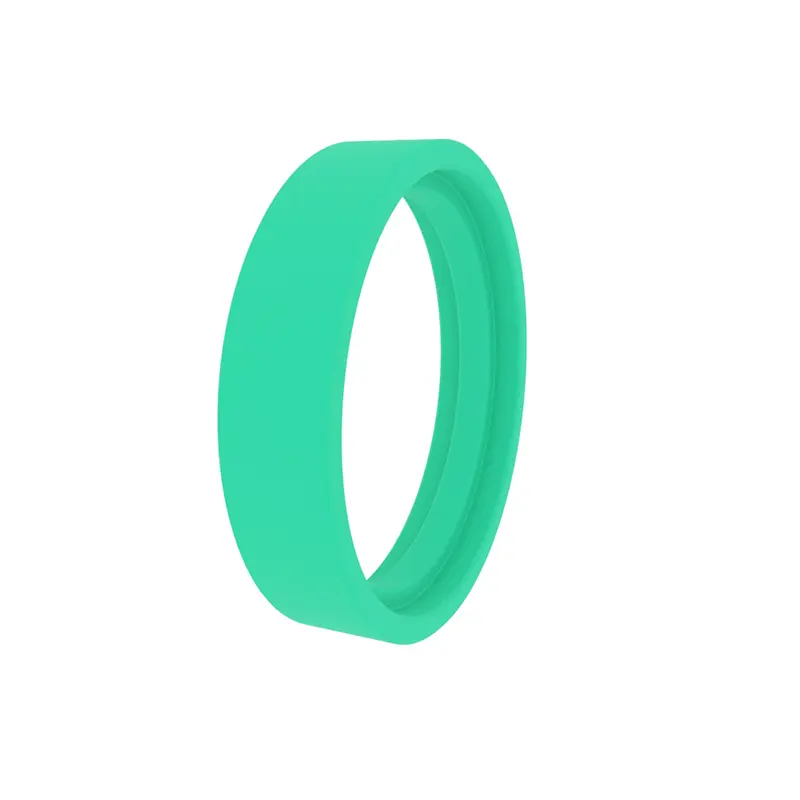

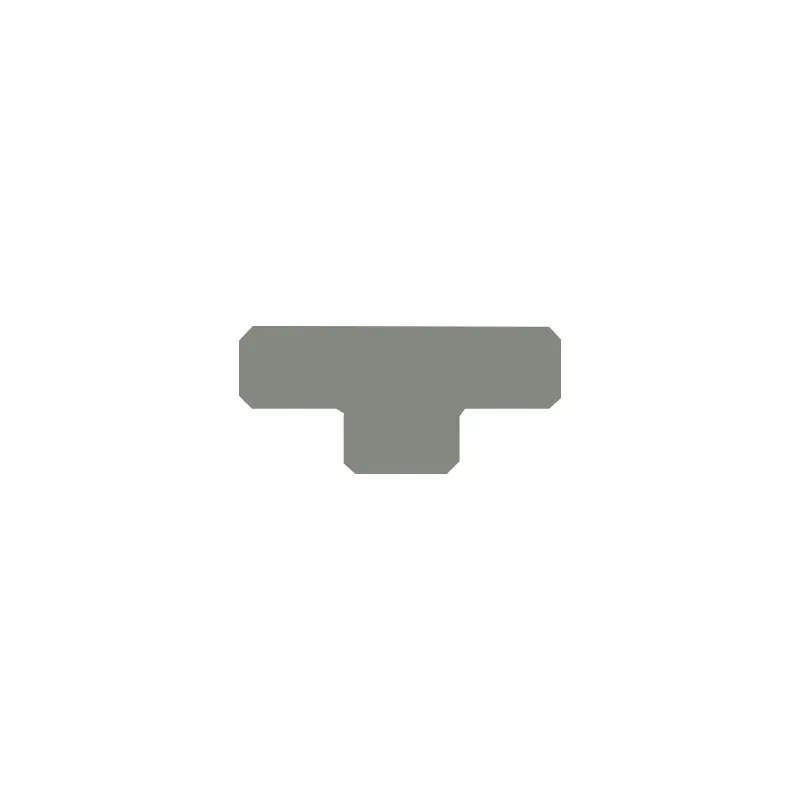

El anillo de guía estándar RCF105 es adecuado para guías de pistón. Tiene un anillo convexo en el diámetro interno. Puede estar abierto o no.

El anillo de guía estándar RCF106 es adecuado para guías de varilla de pistón. Tiene un anillo convexo en el diámetro exterior. Puede estar abierto o no.

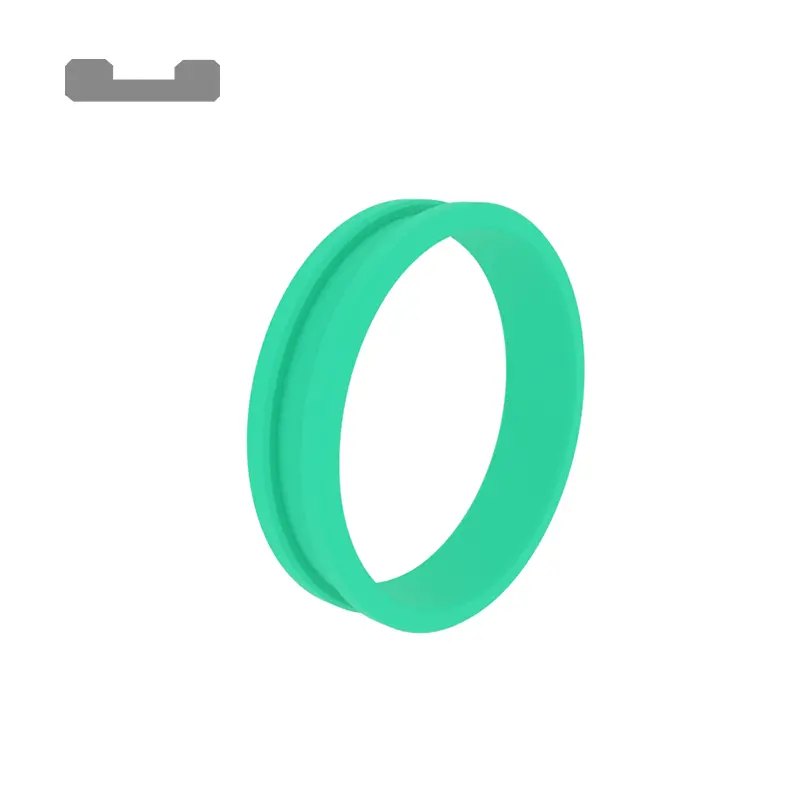

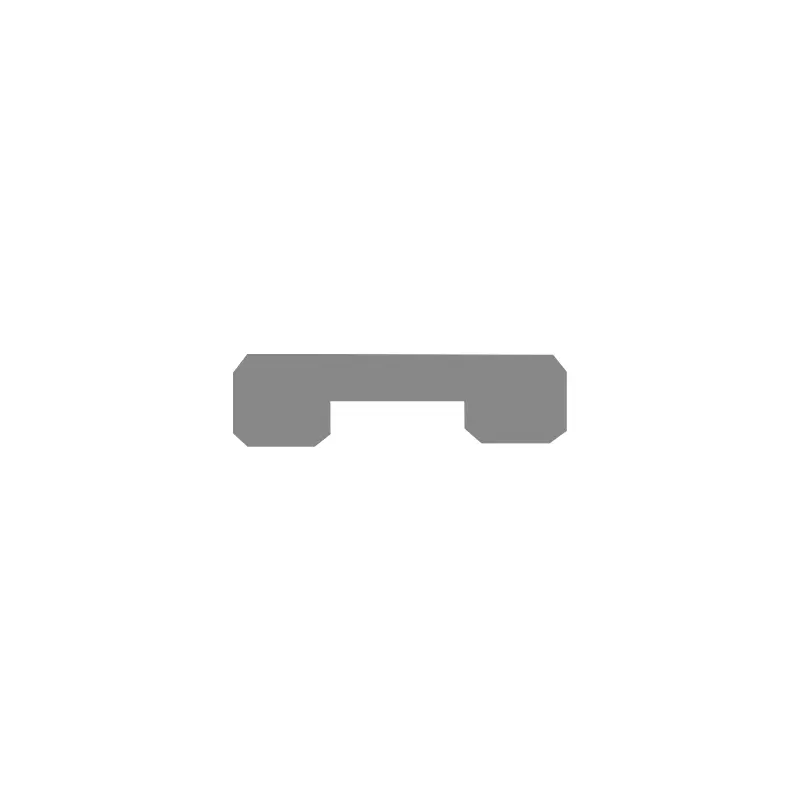

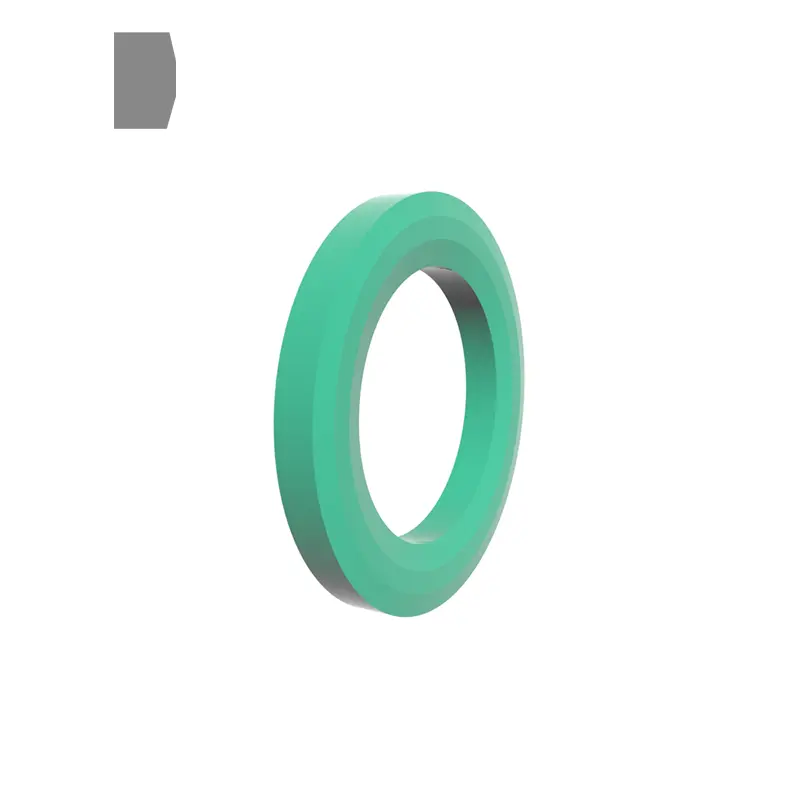

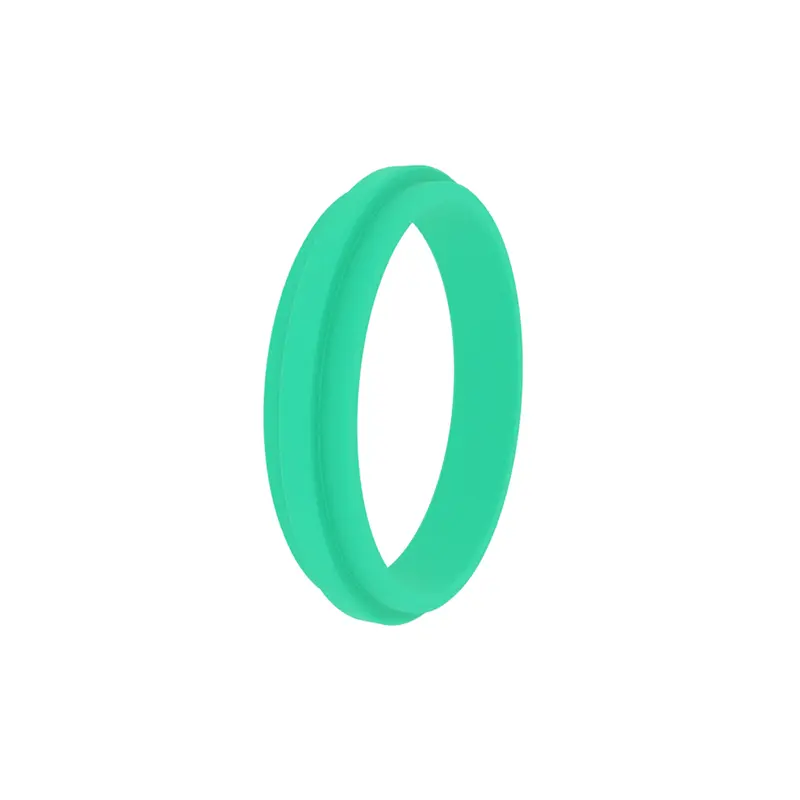

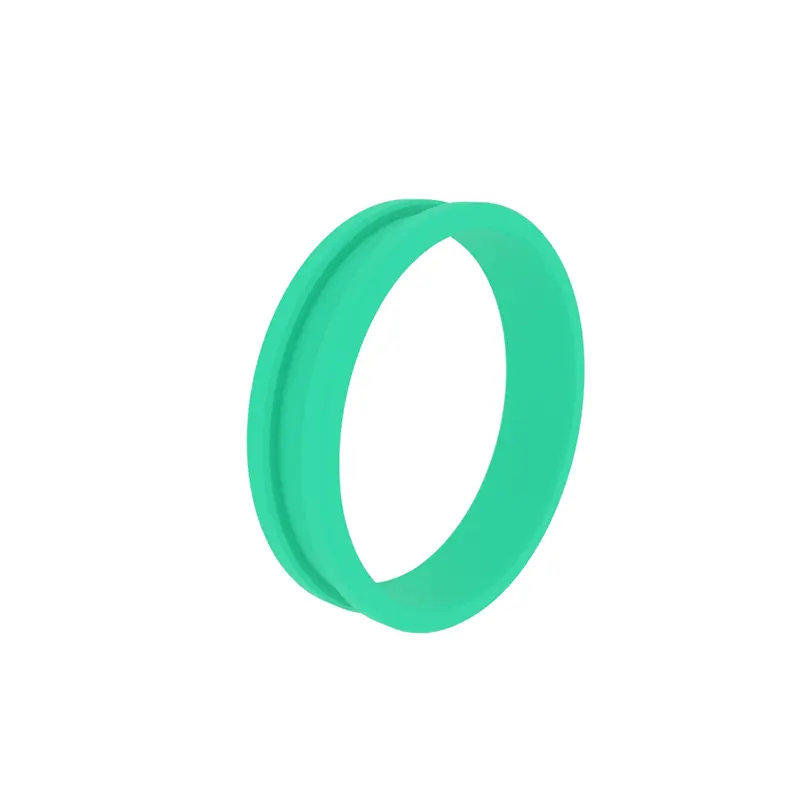

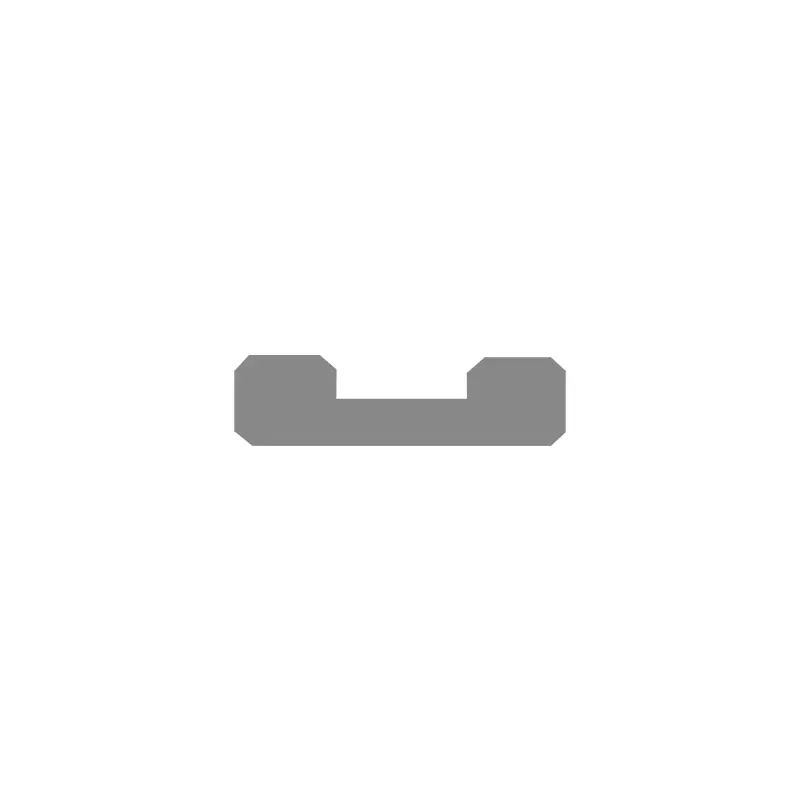

El anillo de guía estándar RCF107 es adecuado para guías de pistón. Tiene un surco en el diámetro interno. Puede estar abierto o no.

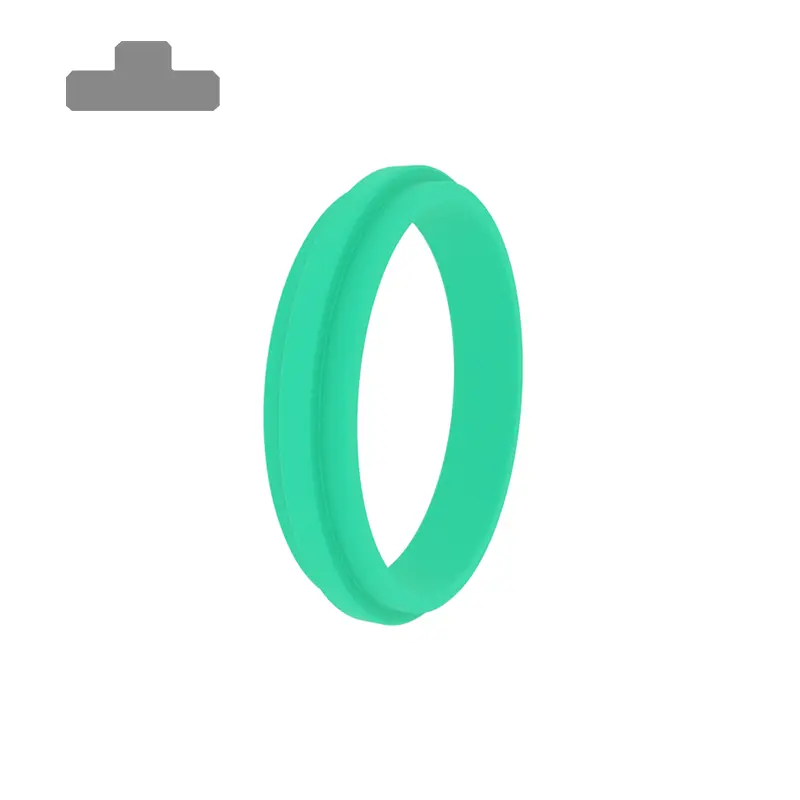

Anillo de guía estándar RCF108, adecuado para la guía de la barra del pistón, con surcos en el diámetro exterior, disponible con o sin apertura.

Características y aplicaciones del producto:

Características del producto

Anillo de guía de sello giratorio, adecuado para el surco de cavidad estándar ISO10766, la coincidencia de plástico metálico, puede evitar el "bloqueo" y la "incautación", la fuerte capacidad de carga de carga y aún elástica antes de alcanzar la temperatura frágil. Los bordes del anillo de guía se chaflan para evitar que los bordes se expriman en el espacio generado por el chaflán semicircular de la ranura de la cavidad.

Aplicaciones principales

Maquinaria de ingeniería, maquinaria agrícola, maquinaria de moldeo por inyección, plataformas de carga y descarga, cilindros de soporte, vehículos industriales, prensas, cilindros metalúrgicos.

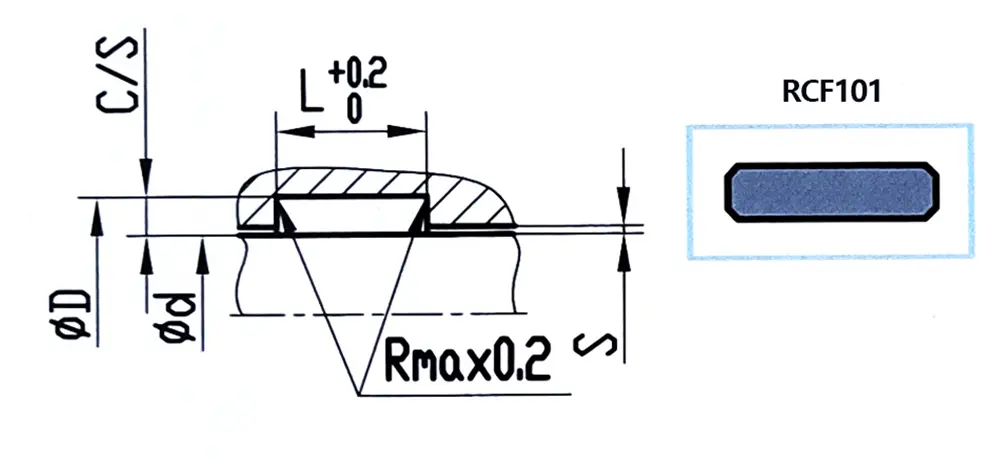

Ejemplo 1 de la ranura del anillo de guía para la varilla de pistón

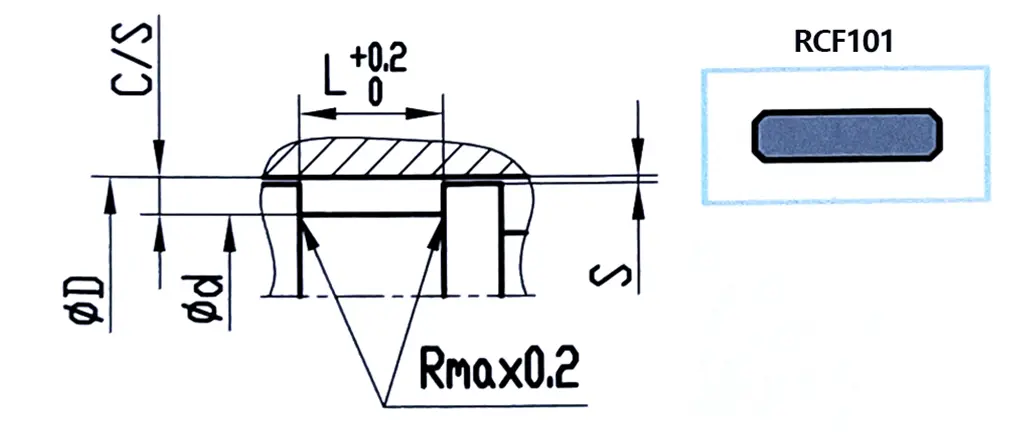

Ejemplo 2 de un ritmo de anillo de guía de pistón

Materiales

1. PTFE (para cargas medianas y ligeras);

2. POM o PA (para cargas de luz);

3. Resina fenólica + fibra de tela (para cargas pesadas)

Selección del ancho y número del anillo de guía

La fórmula se puede usar para determinar preliminarmente t = (f*f) / (d*pr)

T: Ancho del anillo de guía (mm), F: carga radial máxima (N), F: Factor de seguridad, PR: carga radial máxima permitida (N/mm²), D: diámetro de la barra de pistón o pistón (mm)

Ejemplo: D = 60 mm, F = 40kn, PR = 90n/mm², F = 2, T = 40000*2/60*90 = 14.8 mm

La opción calculada es elegir un anillo de guía con un ancho de t = 15 mm o dos anillos de guía con un ancho de 9.7 mm. Si se seleccionan dos anillos de guía con un ancho de 9.7 mm, el factor de seguridad se puede aumentar a 2.6. En general, el factor de seguridad recomendado es f = 2

Determinación de la longitud de corte

L = 3.14* (D -W) -K para pistón

L = 3.14* (d+w) -k para la barra de pistón

K es la constante de temperatura, 0.8 se selecciona cuando la temperatura es inferior a 120 grados, y 2.0 se selecciona cuando la temperatura es superior a 120 grados.

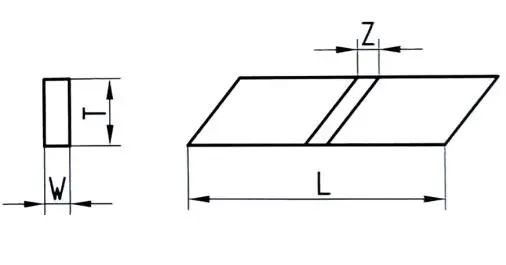

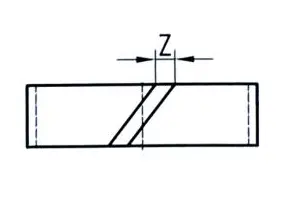

Cálculo de la brecha de corte z

Tipo de incisión

Corte de bisel de 30 °

Corte recto (utilizado principalmente para rotación o giro y ranuras no estándar)

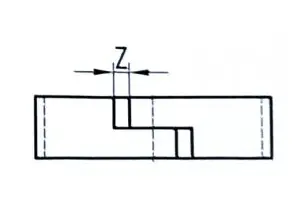

Incisión en forma de Z (también tiene función de sellado)
