Estamos comprometidos a proporcionar una solución de Trinidad de "resistencia a la presión de protección a largo plazo" para cada escenario que requiere girar los sellos rotativos. A través de más de 200 fórmulas de material y patentes estructurales, ayudamos a los clientes a reducir las tasas de fracaso y lograr la optimización de TCO. Toda la serie de modelos de productos es muy diversa. Puede elegir de acuerdo con las necesidades reales o personalizar los sellos rotativos de nosotros.

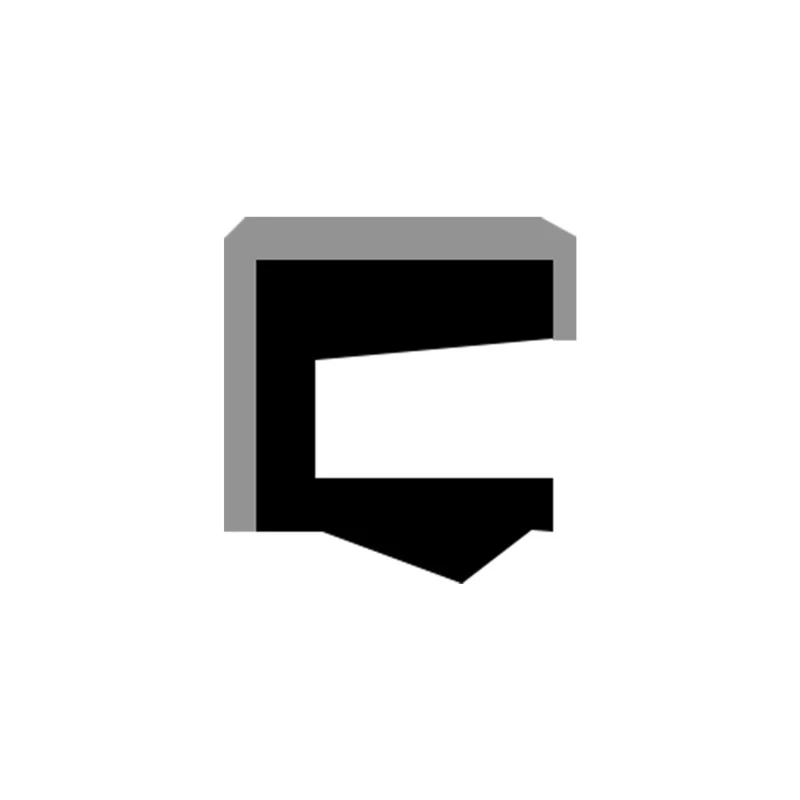

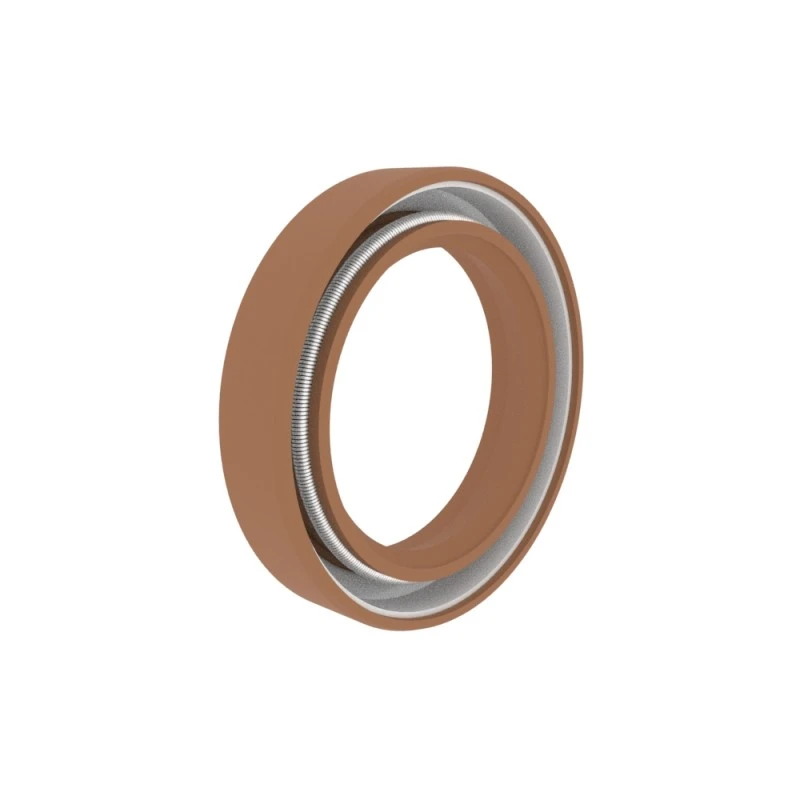

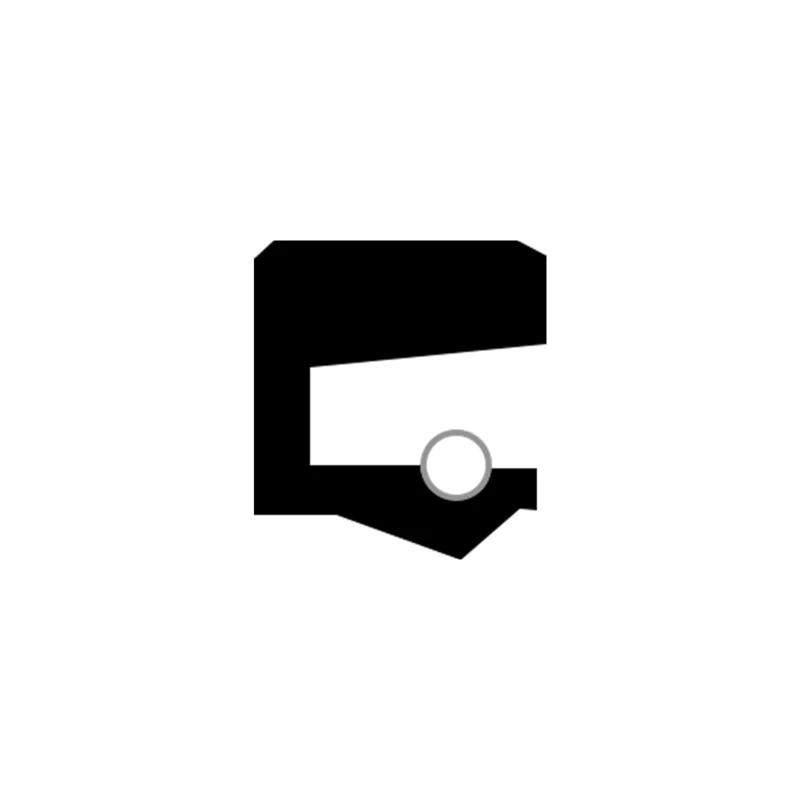

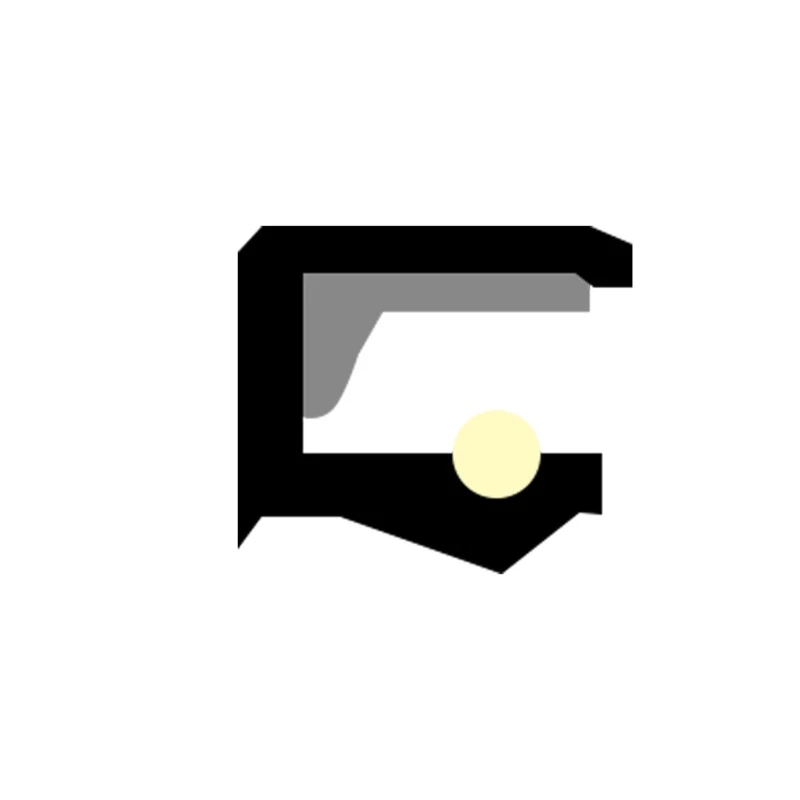

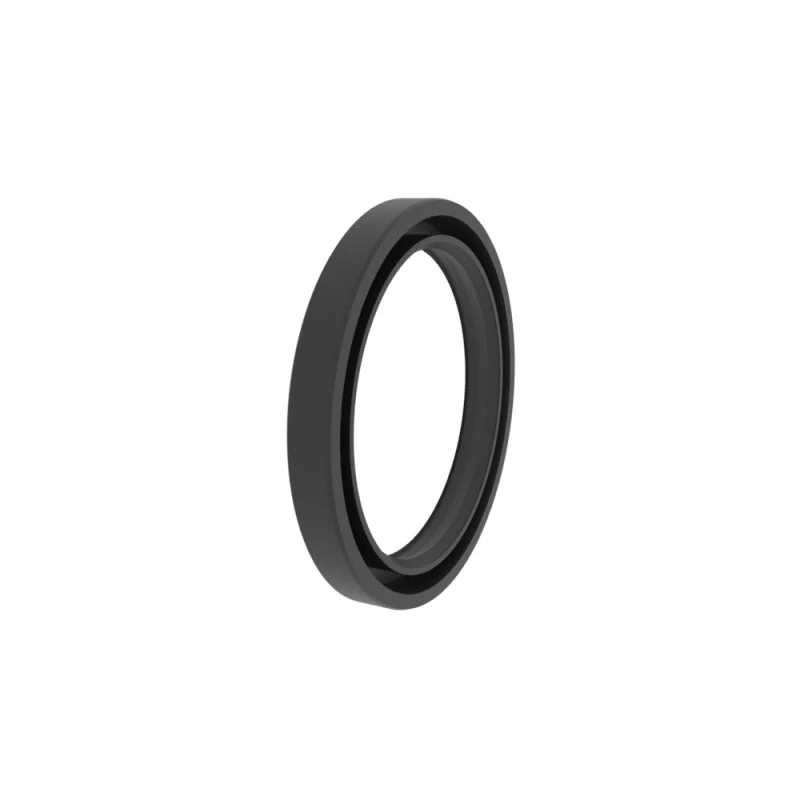

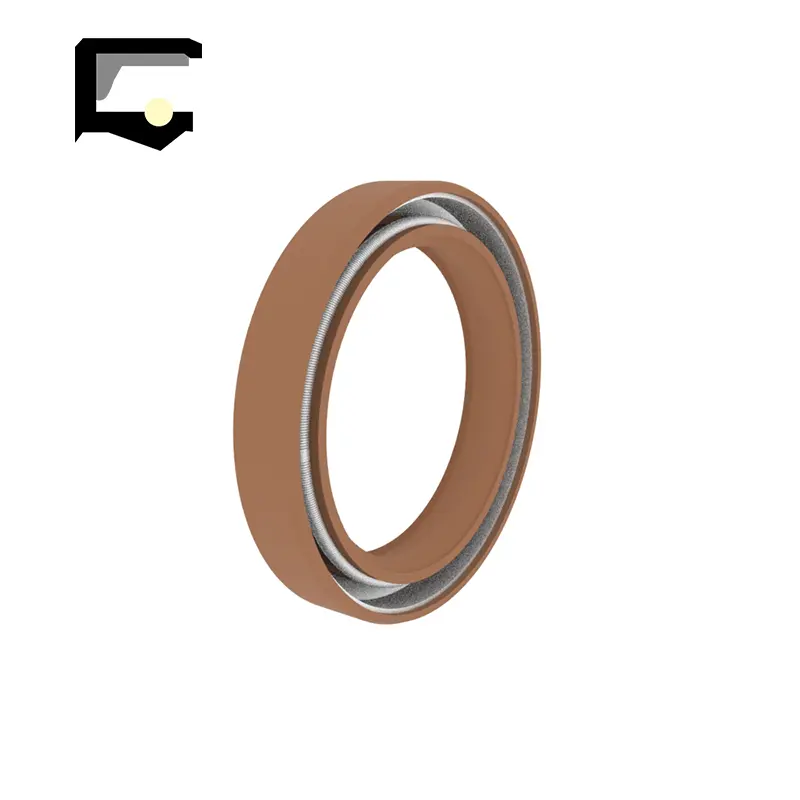

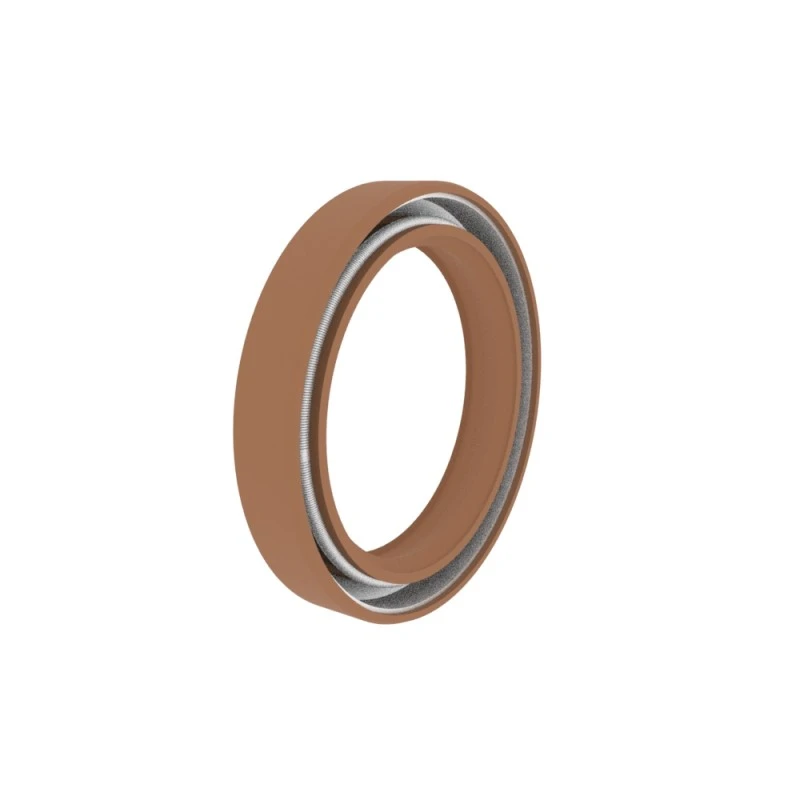

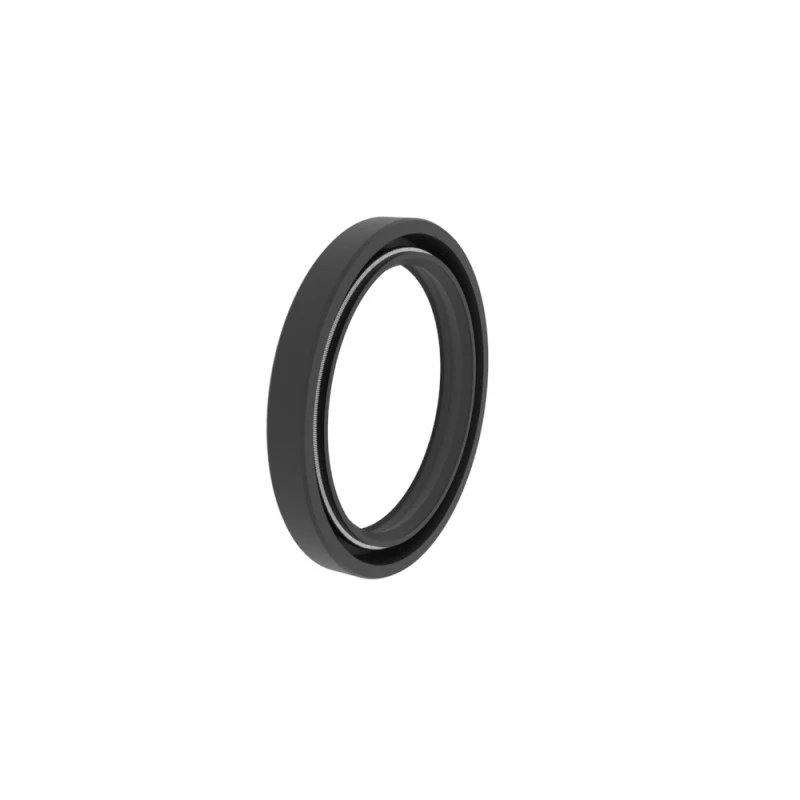

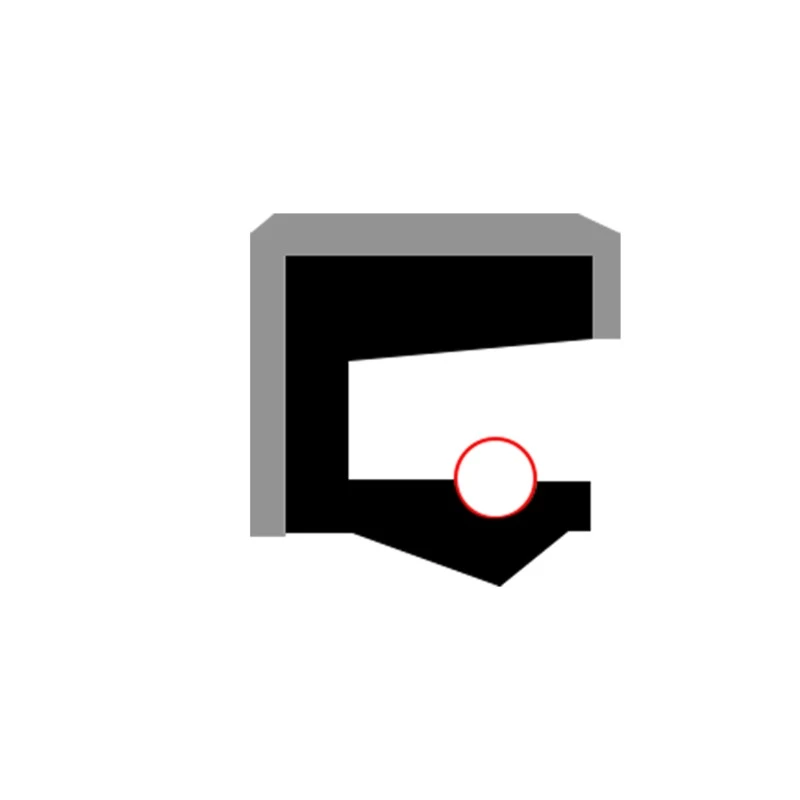

RCR101 Esqueleto rotativo sello de labios único, actuación única, instalación de ranura abierta axial, ampliamente utilizada, se usa principalmente como un elemento protector para los rodamientos.
RCR102 SELLO DE LISO DOBLE ROTARIO RCR102, actuación simple, con labio auxiliar a prueba de polvo, instalación de ranura axial abierta, ampliamente utilizada, se usa principalmente como un elemento protector para los rodamientos.

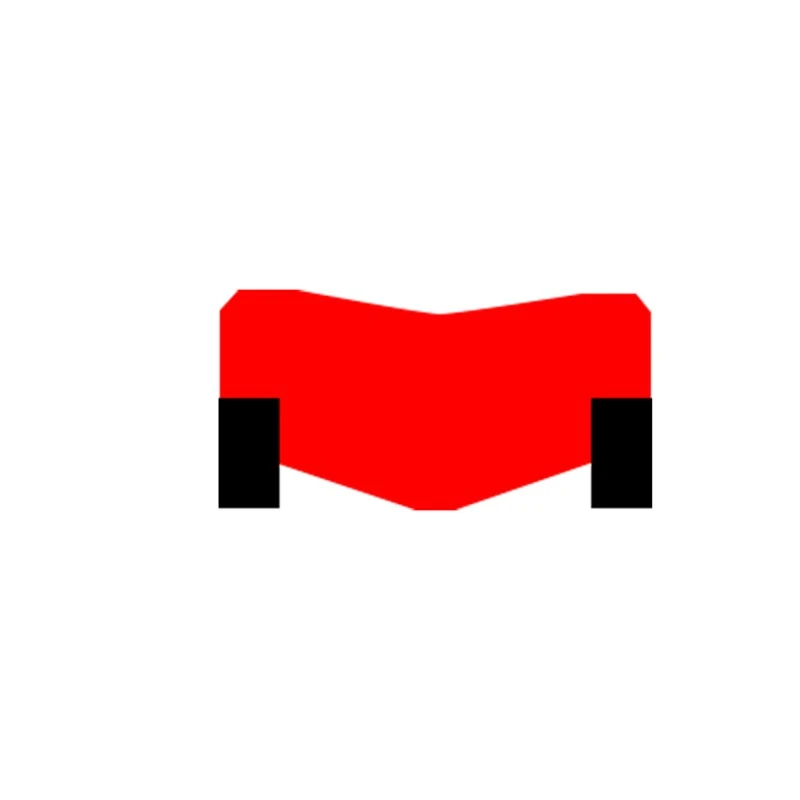

RCR103 Sello rotativo, doble actuación, con anillo de soporte, mejor efecto de sellado en condiciones de sellado rotativo de alta presión.

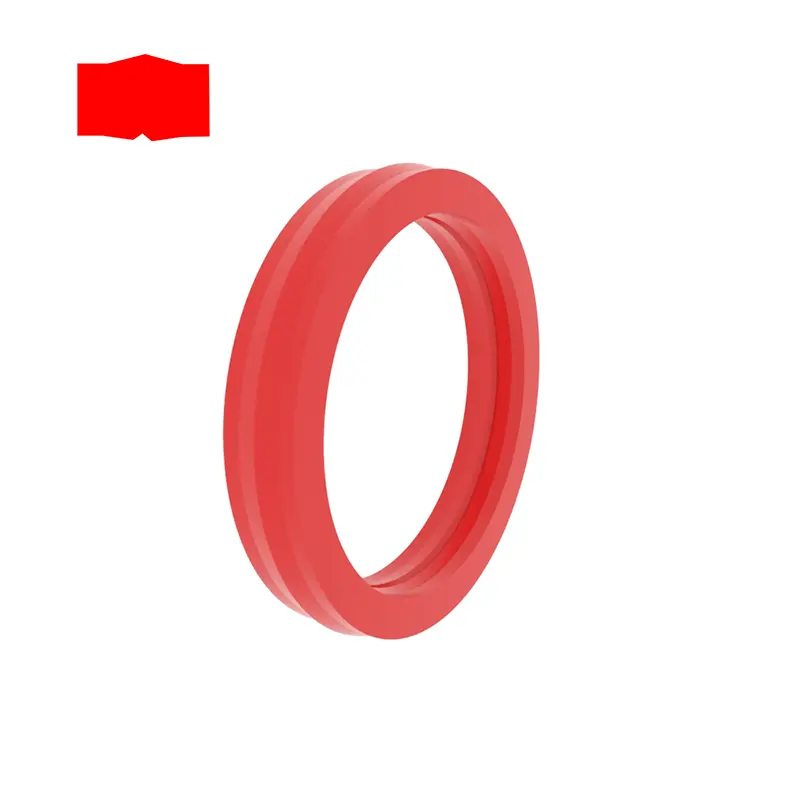

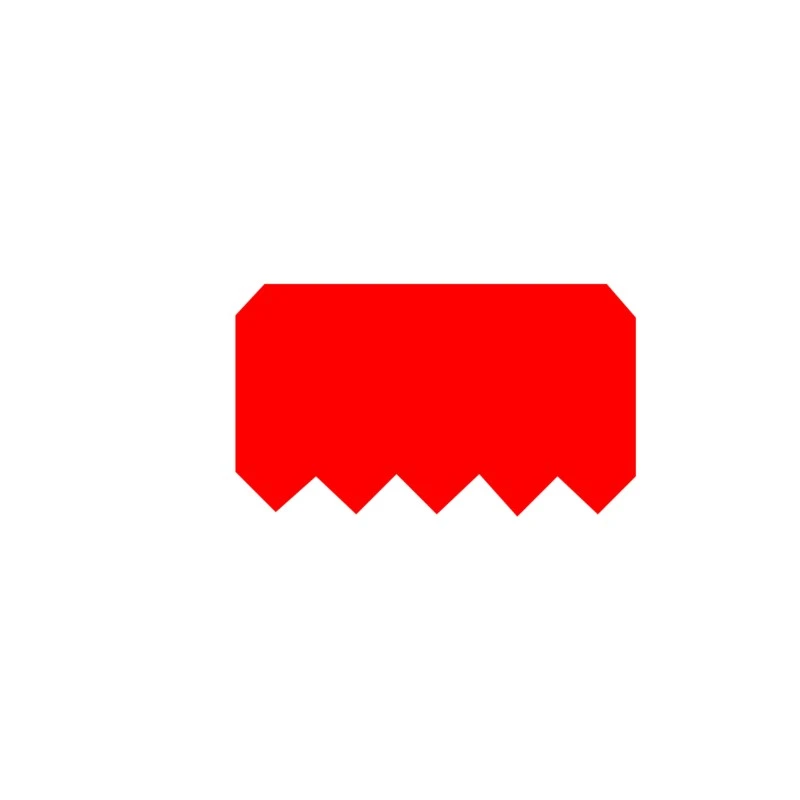

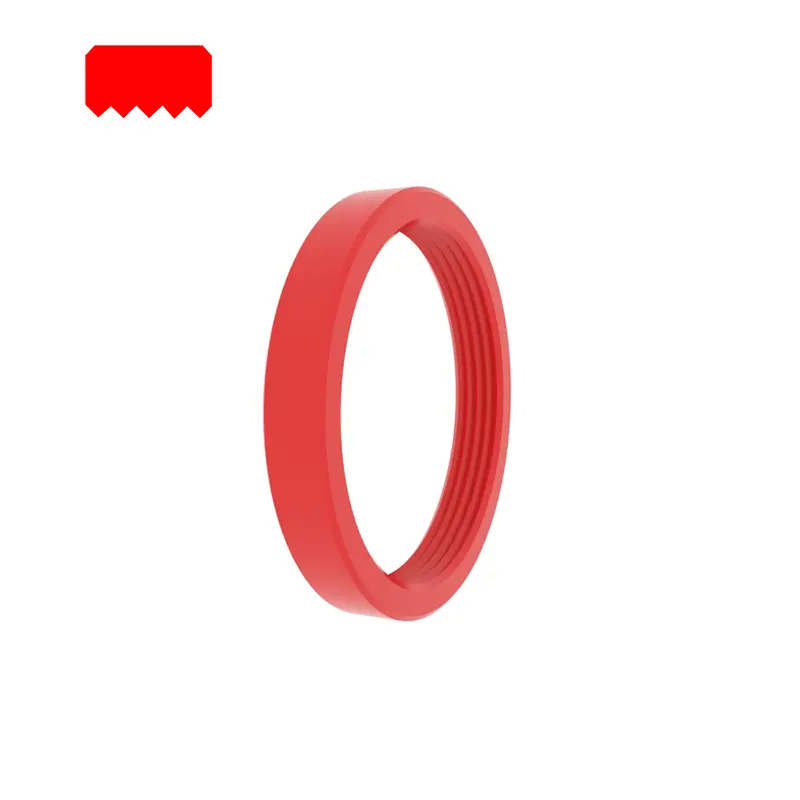

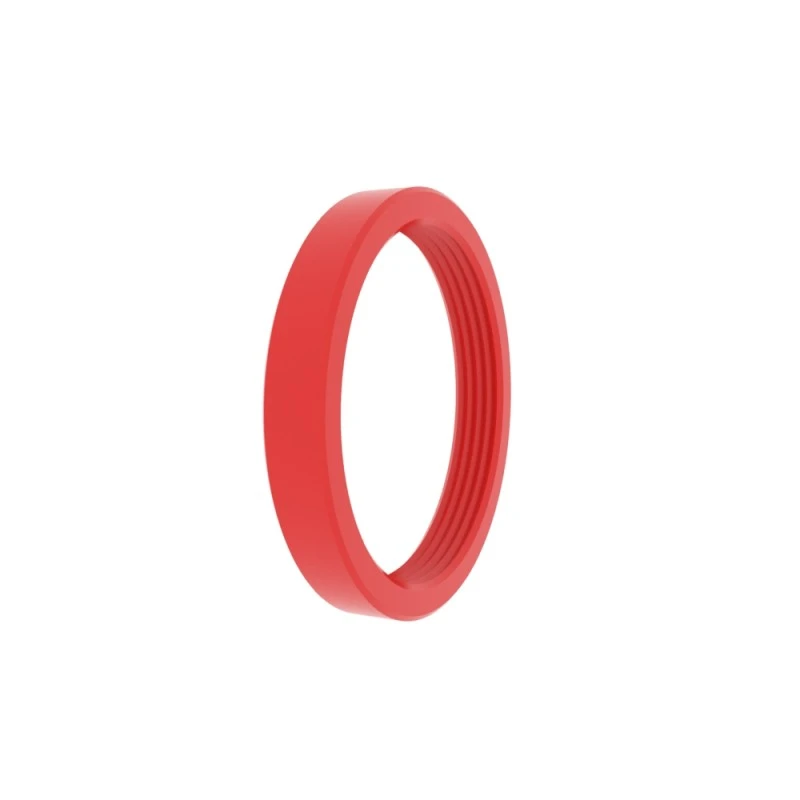

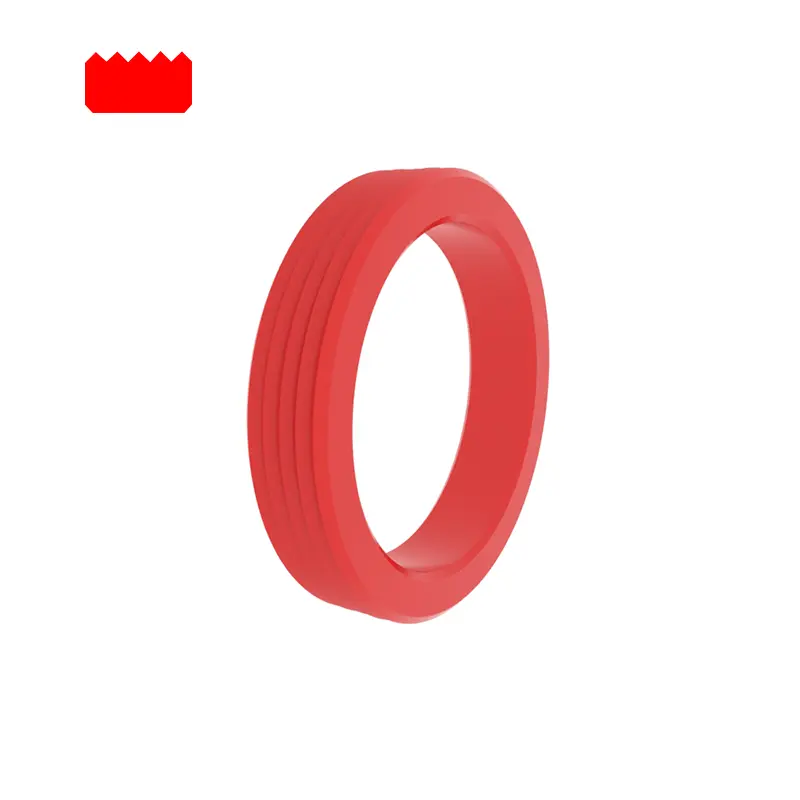

RCR104, sello rotativo RCR105, doble actuación, ranura estrecha, incrustación de surco estable y superficie de sellado dentado.

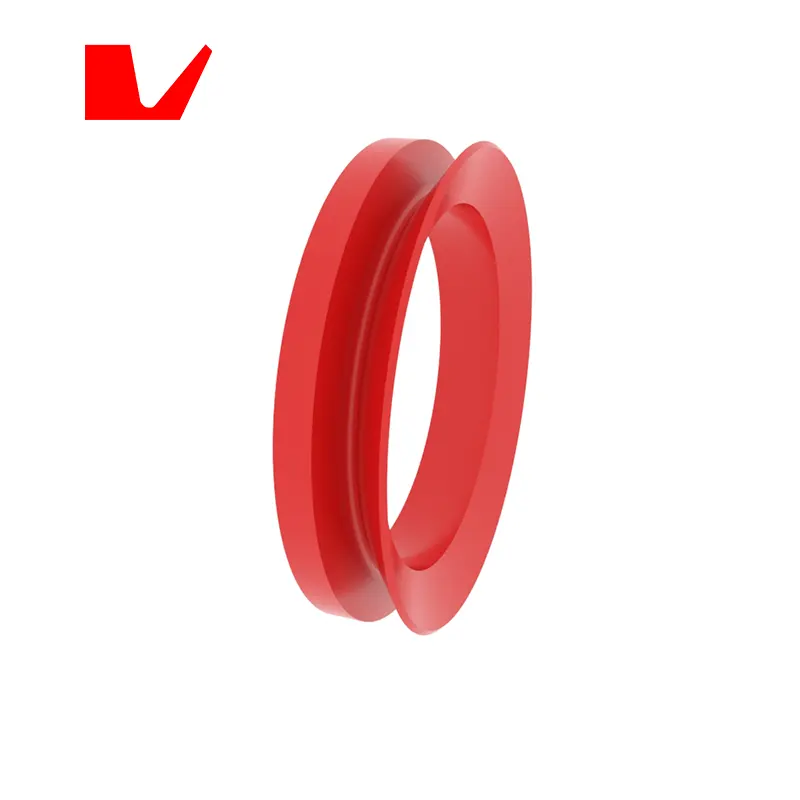

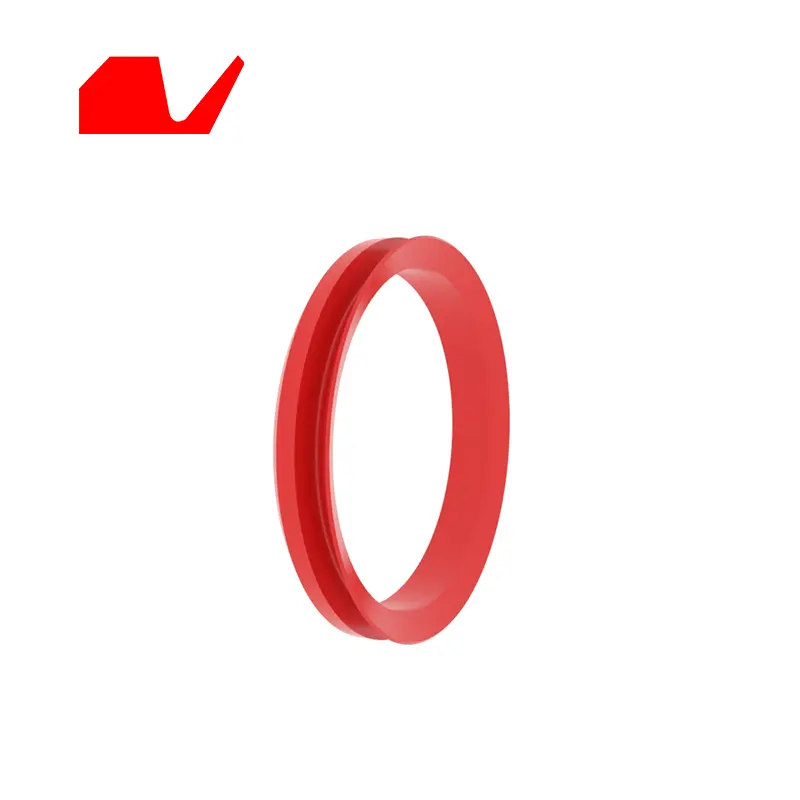

RCR106, sello rotativo en forma de V RCR107, movimiento axial, módulo elástico grande, resistencia a la fricción, polvo, contaminantes, salpicaduras de agua, salpicaduras de aceite, etc.

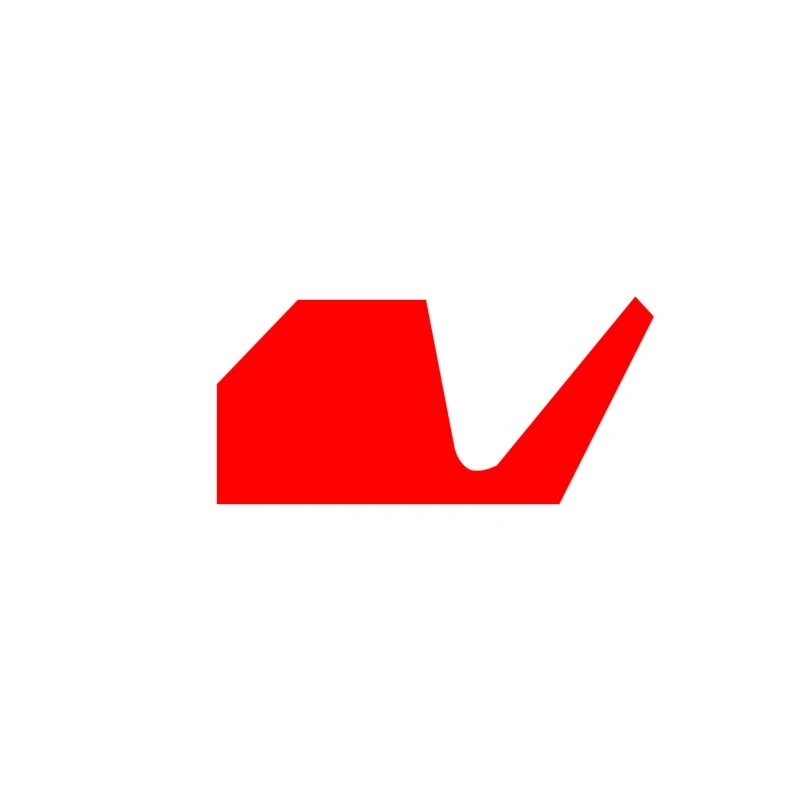

RCR108 Sello rotativo, Actuación única, sin primavera, la interferencia de los labios internos y externos se determina según diferentes condiciones de trabajo.

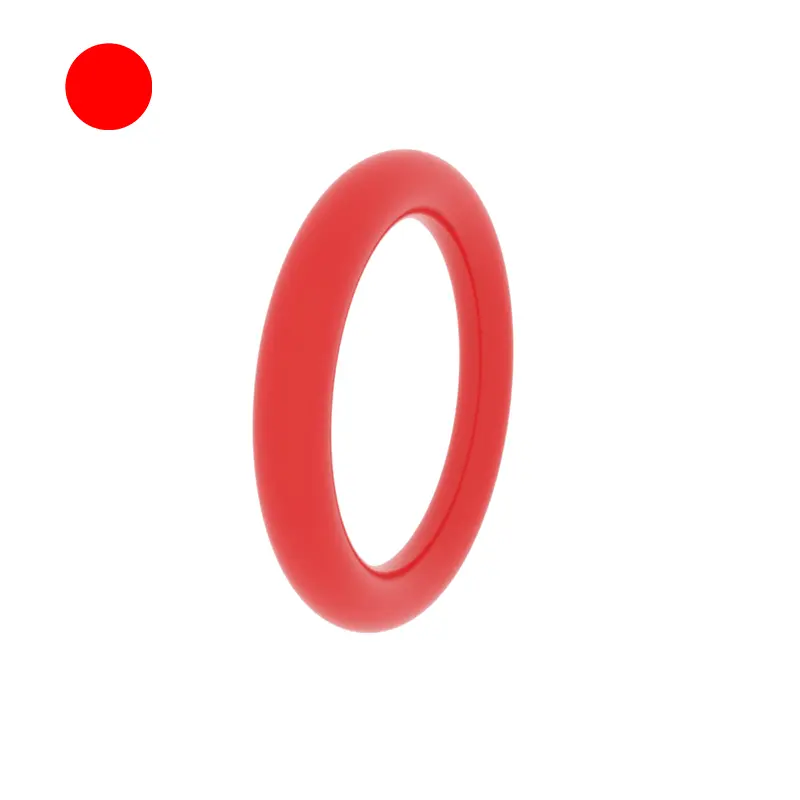

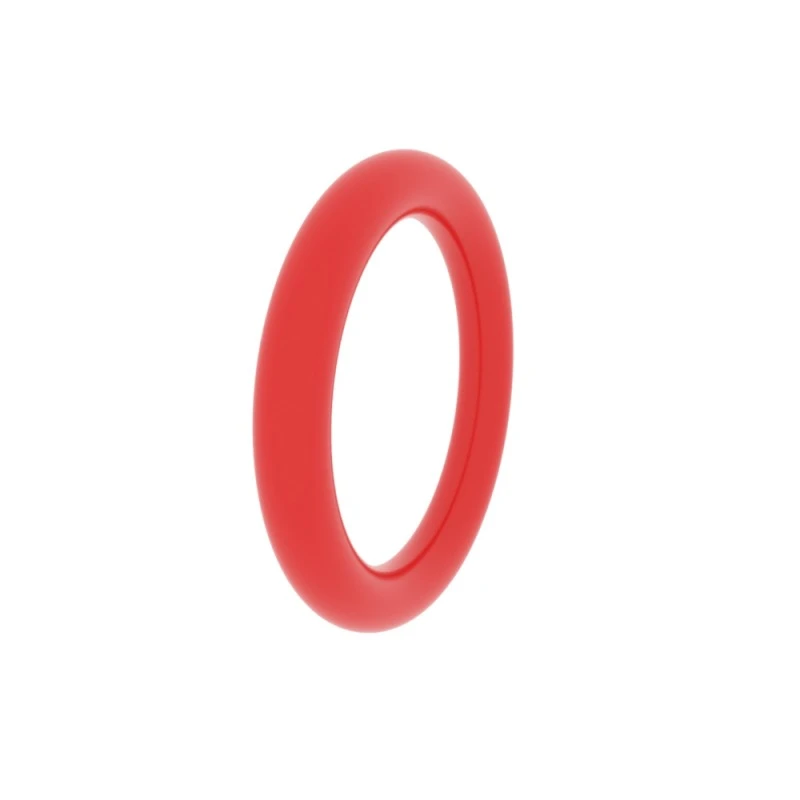

Junta tórica RCR109, anillo elástico utilizado principalmente para sellado estático o sellado dinámico, selección de medio de temperatura flexible. Para obtener surcos detallados, consulte la muestra de junta tórica.

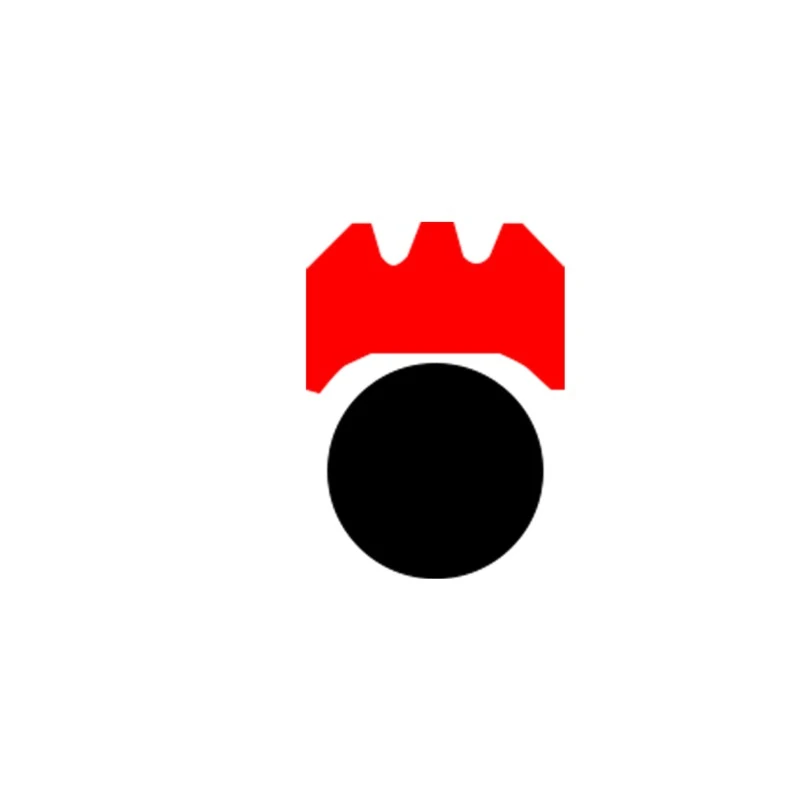

RCR110 Sello de tetrafluoroetileno rotativo para eje, doble actuación, adecuado para surcos estrechos.

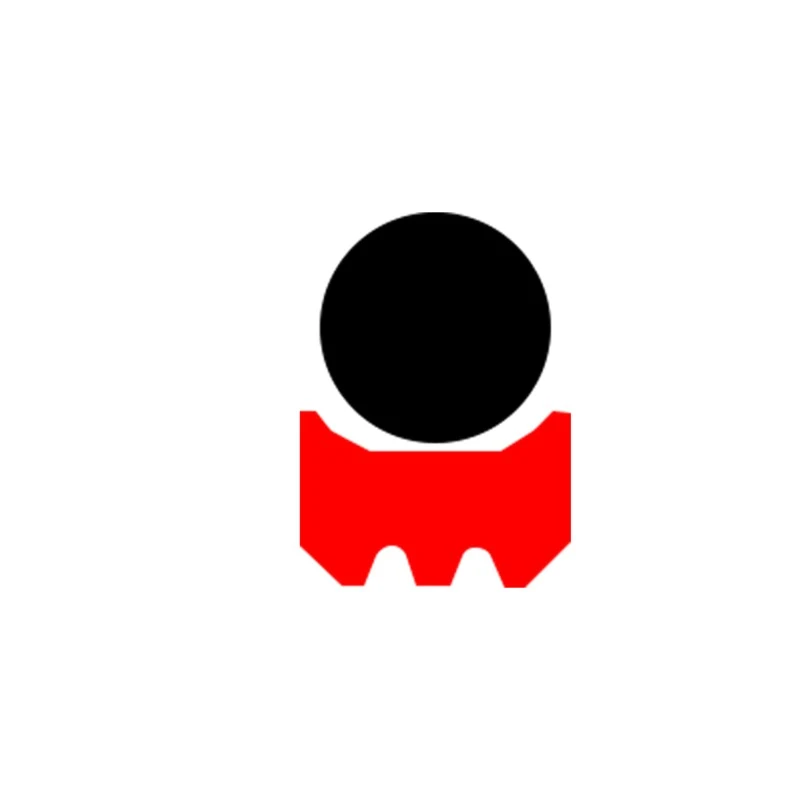

RCR111 Sello rotativo de tetrafluoroetileno para orificio, doble actuación, adecuado para surcos estrechos.
RCR112 Sello rotativo, doble actuación, ranura estrecha, adecuada para condiciones de trabajo lubricadas.
RCR113 Sello rotativo, doble actuación, con anillo de soporte, incrustación de surco estable, que permite una mayor brecha de extrusión y presión, utilizada principalmente en el eje giratorio de equipos de excavación.

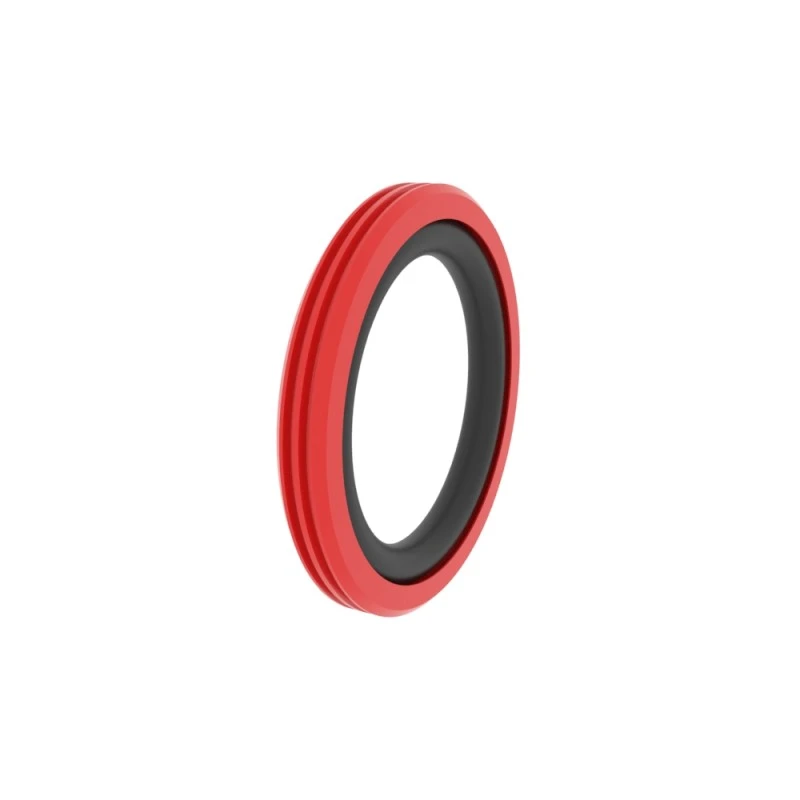

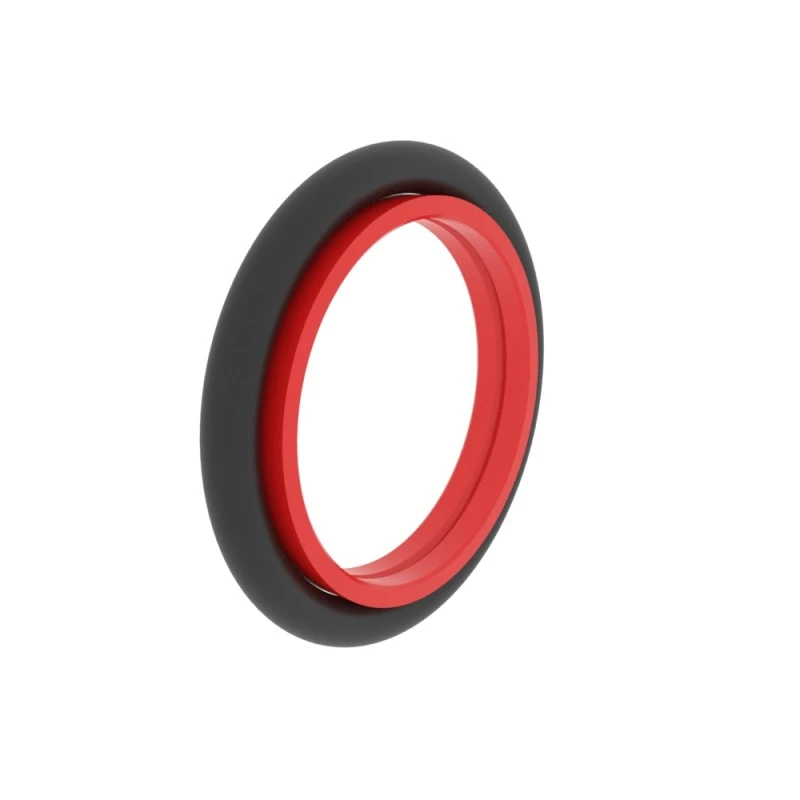

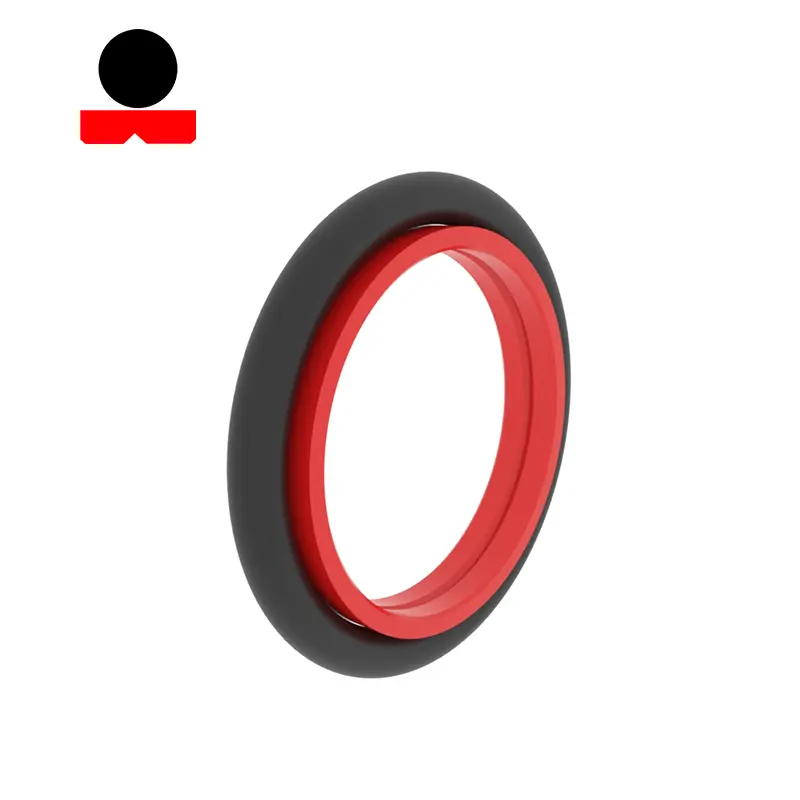

RCR115 Sello de tetrafluoroetileno rotativo para eje, doble actuación, baja fricción, anti-alta presión, corrosión contra la temperatura anti-alta.

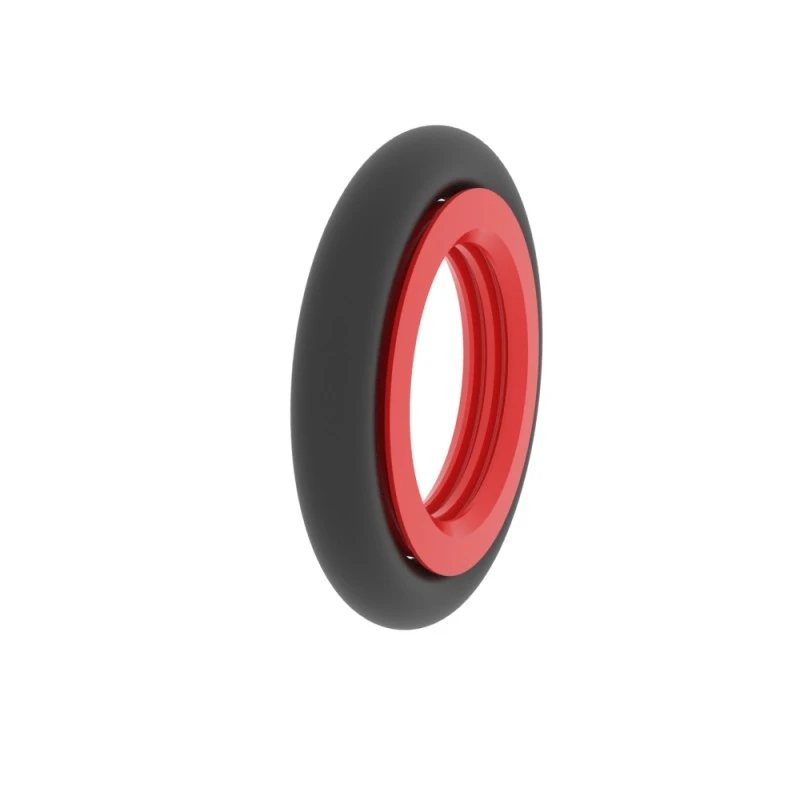

RCR116 Sello de tetrafluoroetileno rotativo para orificio, doble actuación, baja fricción, anti-alta presión, corrosión antiheciente de temperatura.

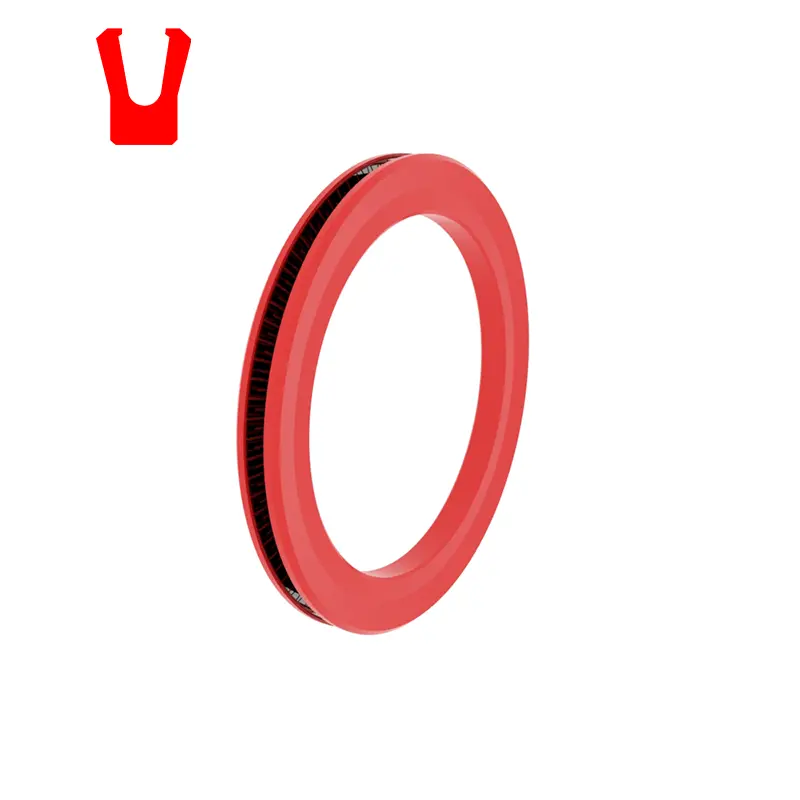

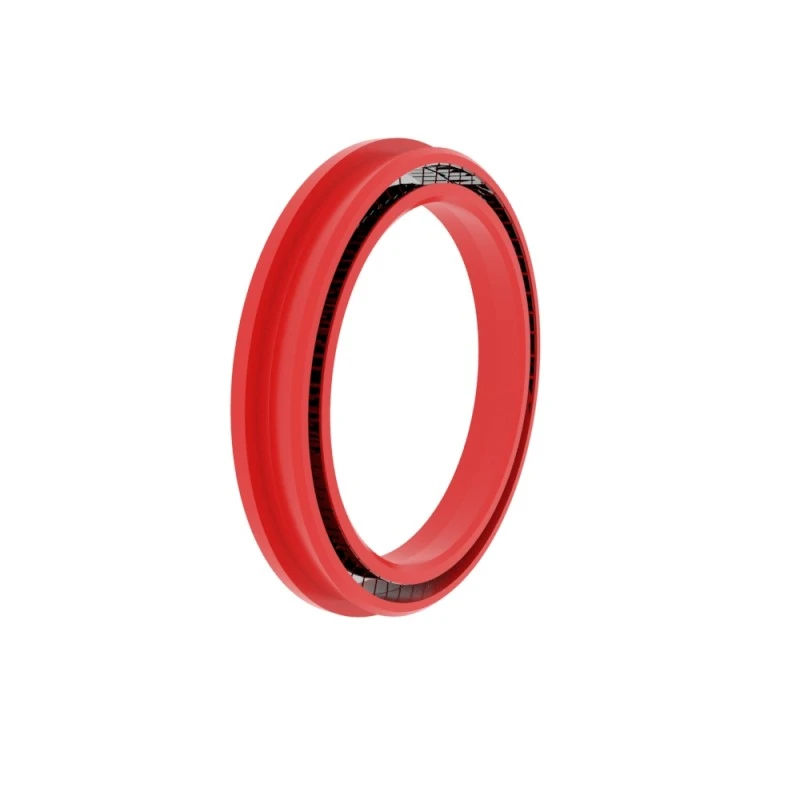

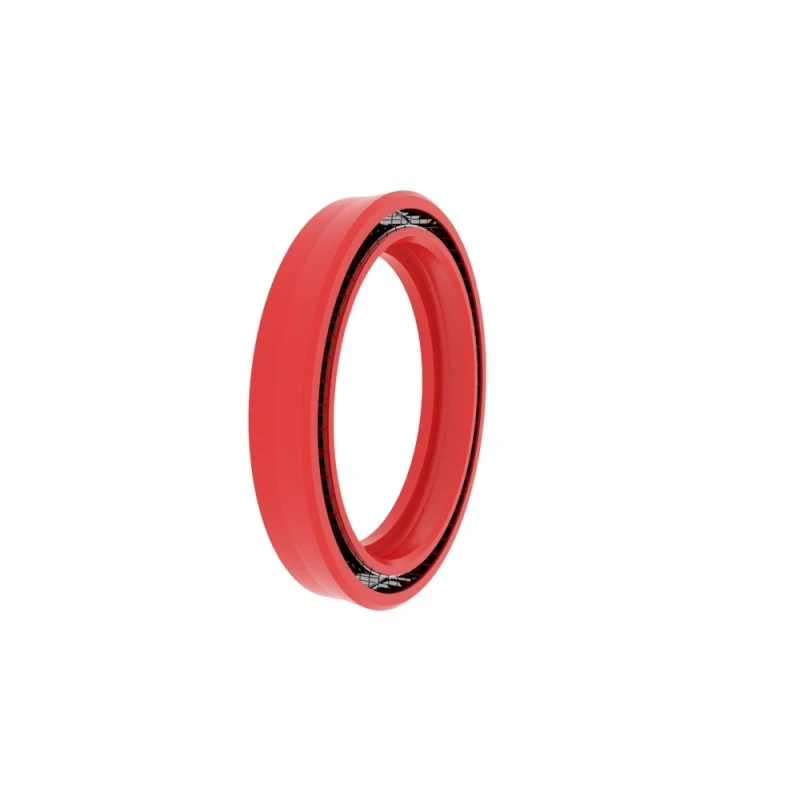

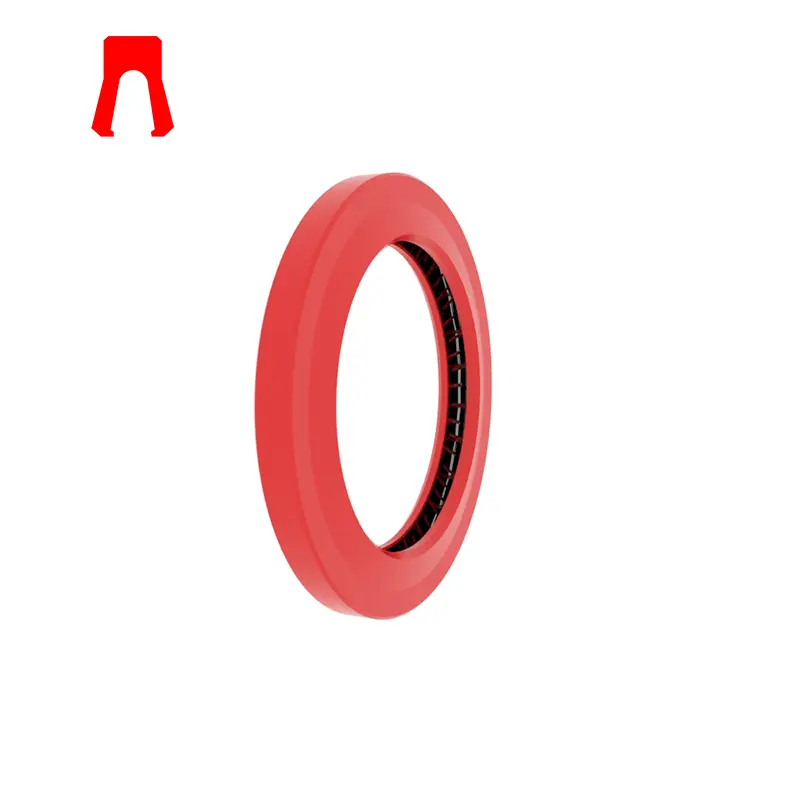

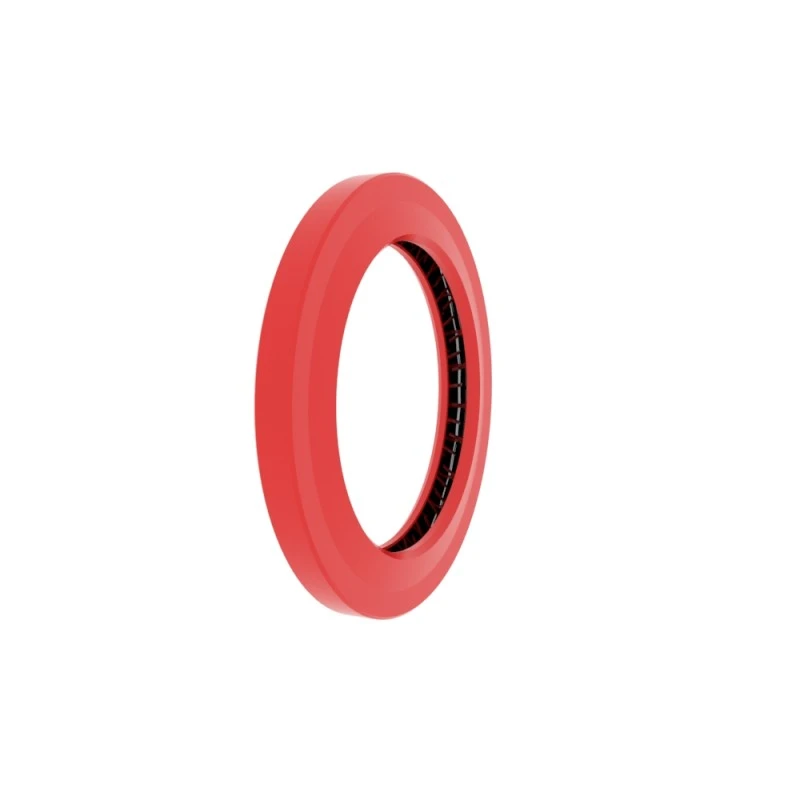

RCR117, RCR121 SELLO ROTARIO PTFE, con Mander Spring, Actuación única, resistencia a la corrosión de alta temperatura, adecuada para una velocidad relativamente alta y alta presión.
RCR118 Fin de sello rotativo PTFE, con Mander Spring, Actuación única, resistencia a la corrosión de alta temperatura, utilizada principalmente en la industria química.

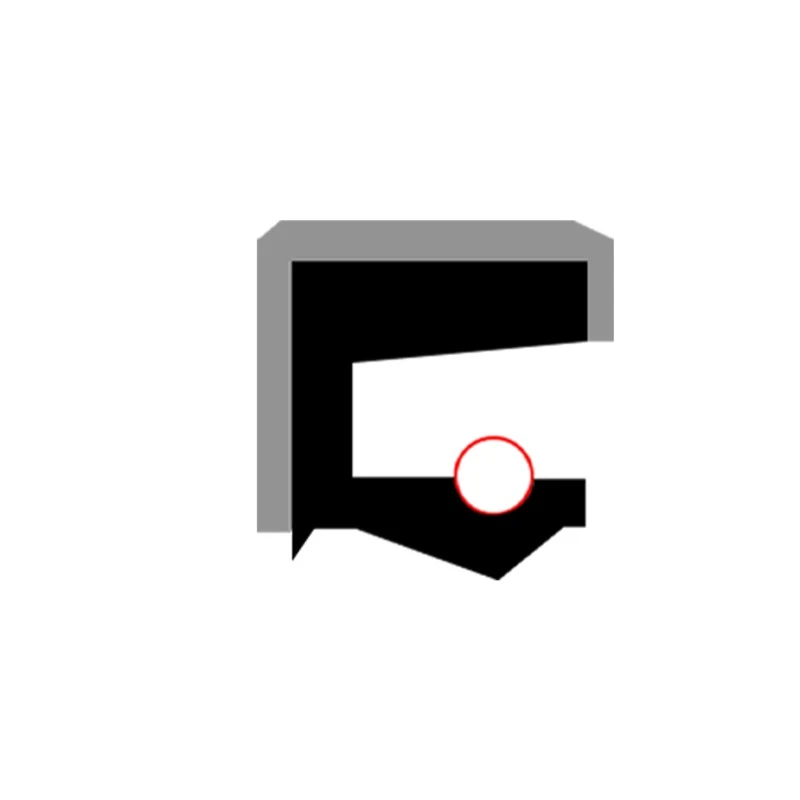

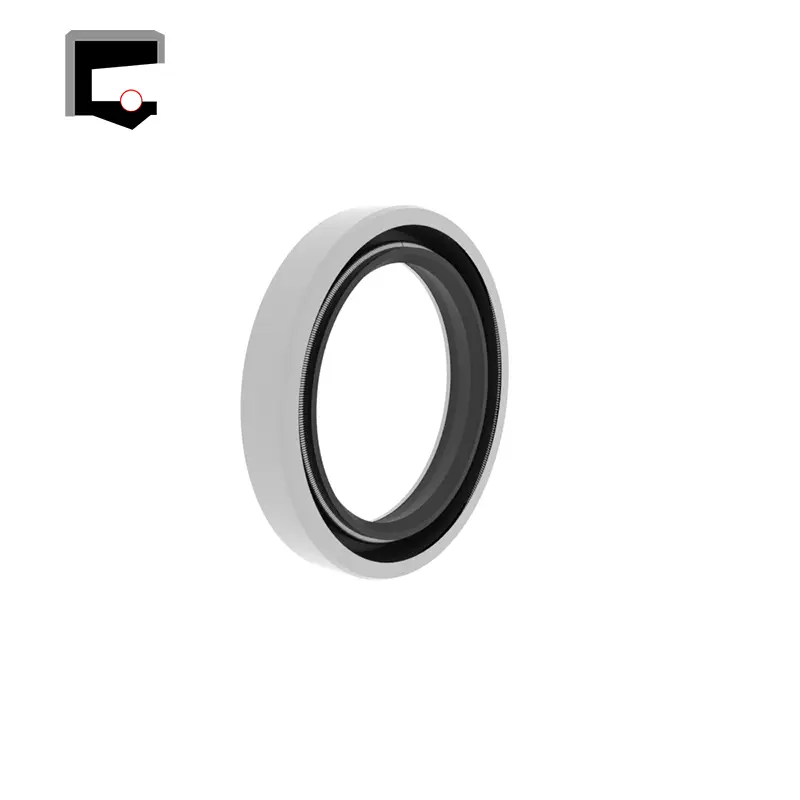

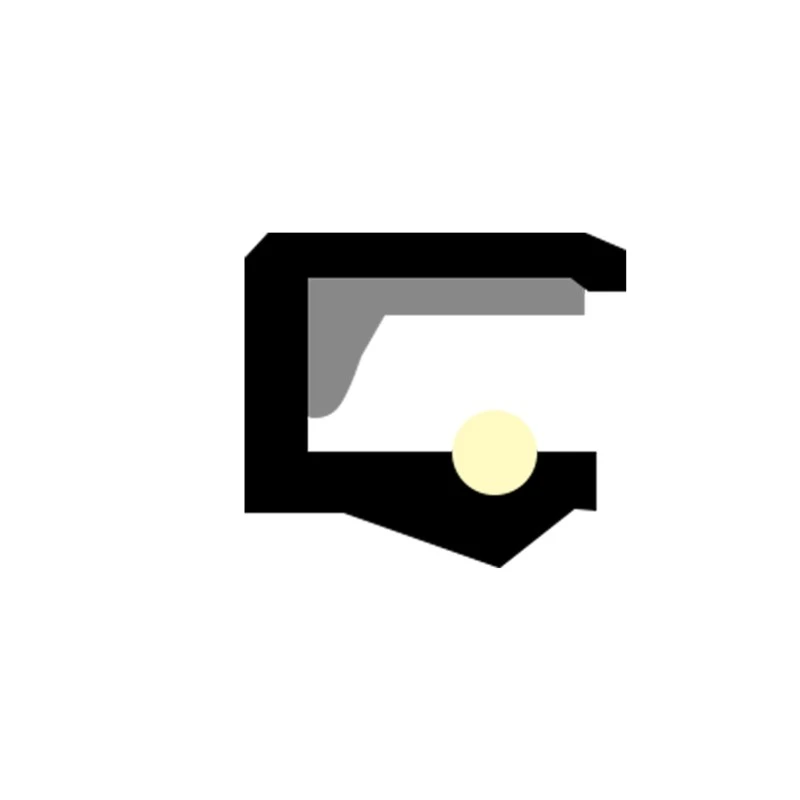

RCR119 Esqueleto rotativo Sello de labio único, actuación única, instalación de ranura abierta axial, ampliamente utilizada, se usa principalmente como un elemento protector para los rodamientos.
RCR201, RCR202 Esqueleto rotativo Sello de labio doble, actuación única, con labio auxiliar a prueba de polvo, instalación de ranura axial abierta, ampliamente utilizada, se usa principalmente como un elemento protector para los rodamientos.
RCR203, RCR204 Sello único de labios sin esqueleto rotativo, Actuación única, instalación fija de accesorios de ranura axial abierta, utilizada principalmente en industrias pesadas como metalurgia y construcción naval.
RCR205 Corte de sello de labios individual sin esqueleto, actuación simple, instalación fija de accesorios de ranura axial abierta, utilizada principalmente en industrias pesadas como metalurgia y construcción naval.
RCR206, RCR207 Corte de sello de labios individuales sin marco, una sola actuación, instalación fija de accesorios de ranura abierta axial, utilizada principalmente en industrias pesadas como metalurgia y construcción naval. Adecuado para sellado de baja velocidad, el medio de sellado es grasa a base de litio.
Características y aplicaciones del producto:
Aplicaciones principales
Giro Los sellos rotativos son adecuados para el sellado del extremo del eje giratorio, el sellado del eje giratorio, las excavadoras, los agarradores, las juntas rotativas, los distribuidores rotativos y este tipo de sello a menudo se usa en las industrias de petróleo y químicos
Ventajas
Los sellos rotativos que giran tienen una amplia gama de rangos de medios y temperatura adaptables, buen efecto de sellado, resistencia a alta presión, pequeño tamaño de sección transversal, resistencia al aceite hidráulico, baja fricción y sin fenómeno de deslizamiento de palo.
RCR101
Tamaño de pedido
Φd ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
|
Acabado superficial |
R tmax (μm) |
RA (μm) |
|
Sellos de goma/poliuretano de la superficie deslizante Sellos de PTFE de superficie deslizante que coinciden |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fondo Surgimiento |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Relación de longitud de soporte de perfil de TP |
50%-95% |
|
|
Tolerancia |
|
|
ΦD |
f8 |
|
ΦD |
H8 |
Ejemplo de pedido
Modelo: RCR101
Tamaño de la ranura: 100x115x8
Material: NBR/POM
Tipo de sello: RCR101, RCR102
Aplicación principal: Adecuado para el sellado del extremo del eje giratorio
Ventajas: adecuada para una amplia gama de medios, un amplio rango de temperatura y un buen efecto de sellado
Material: poliuretano, caucho/polioximetileno
|

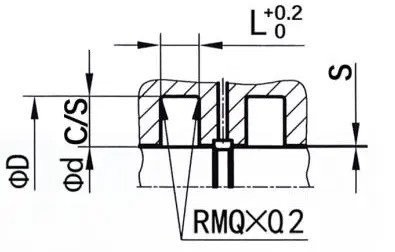

Ejemplos de ritmo de sello |

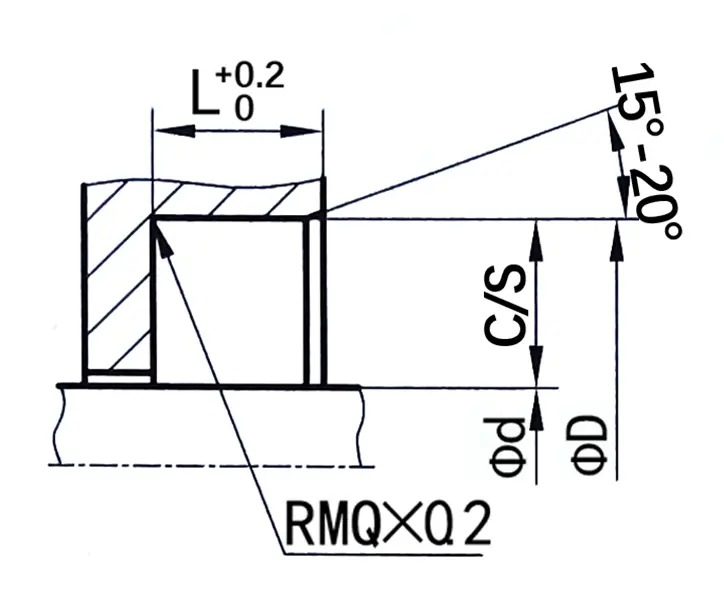

Las siguientes son dimensiones de ranura estándar (se pueden producir sellos rotativos de cualquier tamaño dentro del rango de tamaño) |
|||||
|
|
|
ΦD |
ΦD |
L |
C/S |
|
|
6-59.9 |
ΦD+12 |
7 |
6 |
|||
|
60-139.9 |
ΦD+15 |
8 |
7.5 |
|||
|
140-299.9 |
ΦD+20 |
10 |
10 |
|||
|
300-499.9 |
ΦD+30 |
12 |
15 |
|||
|
500-800 |
ΦD+40 |
20 |
20 |
|||
|
＞ 800 |
ΦD+50 |
22 |
25 |
|||
RCR115
Tamaño de pedido
Φd ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
|
Acabado superficial |
R tmax (μm) |
RA (μm) |
|
Sellos de goma/poliuretano de la superficie deslizante Sellos de PTFE de superficie deslizante que coinciden |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fondo Surgimiento |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Relación de longitud de soporte de perfil de TP |
50%-95% |
|
|
Tolerancia |
|
|
ΦD |
f8 |
|
ΦD |
H8 |
Ejemplo de pedido
Modelo: RCR115
Tamaño de la ranura: 100x111x4.2
Material: PTFE4+NBR
Tipo de sello: RCR115
Aplicación principal: Adecuado para sellos de eje rotativo, excavadoras, agarres, juntas giratorias.
Ventajas: puede resistir la alta presión, tiene un pequeño tamaño de sección transversal, es resistente al aceite hidráulico, tiene baja fricción y sin fenómeno de deslizamiento.
Material: tetrafluoroetileno + goma de nitrilo o fluororruber
|

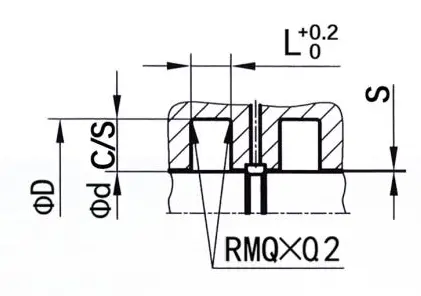

Ejemplos de ritmo de sello |
Las siguientes son dimensiones de ranura estándar (se pueden producir sellos rotativos de cualquier tamaño dentro del rango de tamaño) |
||||||||
|
|
|
ΦD |
ΦD |
L |
R |
X |
Brecha de extrusión máxima s |
||
|
100 bar |
200bar |
||||||||
|
6-18.9 |
ΦD+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
ΦD+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
ΦD+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
ΦD+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
ΦD+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
ΦD+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Tamaño de pedido
Φd ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
|
Acabado superficial |
R tmax (μm) |
RA (μm) |
|
Sellos de goma/poliuretano de la superficie deslizante Sellos de PTFE de superficie deslizante que coinciden |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fondo Surgimiento |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Relación de longitud de soporte de perfil de TP |
50%-95% |
|
|
Tolerancia |
|
|
ΦD |
f8 |
|
ΦD |
H8 |
Ejemplo de pedido
Modelo: RCR116
Tamaño de la ranura: 100x89x4.2
Material: PTFE4+NBR
Tipo de sello: RCR116
Aplicación principal: Adecuado para sellos de extremo del eje rotativo, excavadoras, agarres, juntas rotativas, distribuidores rotativos.
Ventajas: es adecuado para una amplia gama de medios y temperatura, tiene un buen efecto de sellado, pequeño tamaño transversal, resistencia fuerte al aceite hidráulico, baja fricción y sin fenómeno de deslizamiento de palo.
Material: tetrafluoroetileno + goma de nitrilo o fluororruber
|
Ejemplos de ritmo de sello |
Las siguientes son dimensiones de ranura estándar (se pueden producir sellos rotativos de cualquier tamaño dentro del rango de tamaño) |
||||||||
|
|
|
ΦD |
ΦD |
L |
R |
Anillo |
Brecha de extrusión máxima s |
||
|
100 bar |
200bar |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-5.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117
Tamaño de pedido
Φd ...... diámetro exterior
ΦD1 ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
L1 ...... ancho de ranura
|
Acabado superficial |
R tmax (μm) |
RA (μm) |
|
Sellos de goma/poliuretano de la superficie deslizante Sellos de PTFE de superficie deslizante que coinciden |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fondo Surgimiento |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Relación de longitud de soporte de perfil de TP |
50%-95% |
|
|
Tolerancia |
|
|
ΦD |
f8 |
|
ΦD |
H8 |
Ejemplo de pedido
Modelo: RCR117
Tamaño de la ranura: 100x117.5x110.5x7.1x1.8
Material: PTFE4+V
Tipo de sello: RCR117
Aplicación principal: adecuado para el sellado de extremo del eje giratorio, este tipo de sello se usa a menudo en las industrias de petróleo y químicos
Ventajas: baja fricción, resistencia a la corrosión, alta resistencia a la temperatura, adecuado para alta velocidad
Material: PTFE, resorte de acero inoxidable
|

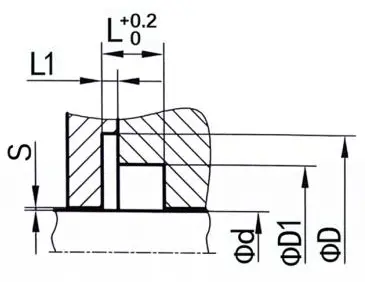

Ejemplos de ritmo de sello |
Las siguientes son dimensiones de ranura estándar (se pueden producir sellos rotativos de cualquier tamaño dentro del rango de tamaño) |
|||||||||
|
|
|
ΦD |
ΦD |
FD1 |
L |
L1 |
Brecha de extrusión máxima s |
|||
|
20bar |
100 bar |
200bar |
||||||||
|
5-19.9 |
ΦD+9 |
ΦD+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
ΦD+12.5 |
ΦD+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
ΦD+17.5 |
ΦD+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
ΦD+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
