SELLOS DEL SELLO DE POLS

Como proveedor de soluciones de sellado profesional, la serie RCA de sellos de giro de sellos de polvo lanzados por Ruichen Seals tiene diseños diversificados y funciones específicas, cubriendo completamente las necesidades centrales del campo industrial para la prevención del polvo, la resistencia a la presión y la adaptabilidad ambiental.

En términos de diseño técnico, los productos de la serie SELLING SEALS de polvo se centran en la flexibilidad. Hay sellos generales (como RCA101/104/105) que están instalados con diámetros externos extruidos, que son compatibles con las ranuras estándar ISO 6195-A y adecuados para escenarios de espacio compactos; También hay modelos con esqueletos integrados de anti-Extrusión (como RCA103/106), que mejoran la estabilidad estructural en cargas dinámicas a través del diseño de ranura abierta axial (ISO 6195-B). Para condiciones de trabajo especiales, RCA107 admite la instalación de ritmo inclinado de 30 ° y es compatible con el equipo imperial y métrico, mientras que RCA108 simplifica el proceso de mantenimiento de los cilindros viejos a través del diseño de fijación de bridas, reduciendo significativamente el costo de la transformación.

En términos de optimización del rendimiento del sellado, mejoramos la confiabilidad a través de estructuras innovadoras: el diseño de ritmo de retorno de aceite de RCA101 promueve el reflujo del aceite y reduce la acumulación de contaminantes; El labio doble o la estructura de labios auxiliar (RCA109/111/112, etc.) se combina con un sello combinado de tetrafluoroetileno para lograr la barrera de polvo y aceite de doble acción; y el diseño compuesto del material PTFE (politetrafluoroetileno) y la junta tórica (RCA115 ~ 119) equilibra aún más la distribución de la presión, es resistente a altas temperaturas de 250 ° C y es resistente a la corrosión química, adecuada para entornos limpios como semiconductores, alimentos y medicina. Para condiciones de trabajo extremas, RCA213 se usa en combinación con la serie DA, utilizando materiales de alta duración para resistir contaminantes pegajosos como el lodo y el alquitrán, y proteger el sello interno de la erosión.

En términos de aplicación, la serie RCA está ampliamente adaptada a maquinaria de ingeniería, equipos de minería, sistemas hidráulicos y neumáticos y campos industriales de precisión. Por ejemplo, RCA111/211 puede soportar una alta presión de 1.6MPA, proporcionando doble protección para cilindros hidráulicos; RCA115 ~ 119 se ha convertido en la primera opción para la prevención del polvo de los equipos de precisión debido a sus características de baja fricción y de baja fricción; RCA108 proporciona una solución rápida para el mantenimiento de equipos antiguos sin la necesidad de modificar el surco. En términos de materiales, insistimos en dar igual importancia a la protección y el rendimiento del medio ambiente. La tecnología de modificación de PTFE tiene en cuenta tanto la auto-lubricación como la resistencia al desgaste. Los elastómeros de la junta tórica (como NBR) aseguran la estabilidad del sellado. Algunos modelos (como RCA119) usan una fórmula sin silicona para cumplir con los estrictos requisitos de talleres limpios. Durante muchos años, Ruichen Seals siempre ha dirigido a "adaptación precisa y protección a largo plazo". A través de la serie RCA, ayuda a los clientes a hacer frente a desafíos como la intrusión del polvo, la fuga de aceite y la corrosión de alta temperatura, proporcionando garantías confiables para el funcionamiento eficiente de los equipos.

Características y aplicaciones del producto:

Aplicación principal: Polvo estándar para el cilindro de aceite

Ventajas: los sellos de giro del sello de polvo son fáciles de instalar, con excelentes efectos anti-fricción y a prueba de polvo. No se moverán en la dirección opuesta en la cavidad, y no se abrirán presión entre el anillo de sello y el anillo a prueba de polvo.

Material: poliuretano, goma

Áreas de aplicación específicas:

General Dust a prueba de polvo (RCA101 ~ 105/113/114): ampliamente utilizado en maquinaria de ingeniería y equipos de automatización para resistir la intrusión del polvo.

Los escenarios pesados ​​y de mantenimiento (RCA103/106/108): el soporte del esqueleto y el diseño de fijación de bridas son adecuados para escenarios de alta carga, como maquinaria minera y transformación de cilindros antiguos.

Precisión y entorno duro (RCA115 ~ 119): semiconductores, alimentos y medicina y otras industrias, cumplen con los requisitos de no resistencia a la rasgadora, la baja fricción y la corrosión.

Compatibilidad de múltiples estándares: RCA107 admite equipos británicos, y la serie RCA cubre completamente las ranuras estándar ISO 6195 para simplificar el proceso de selección.

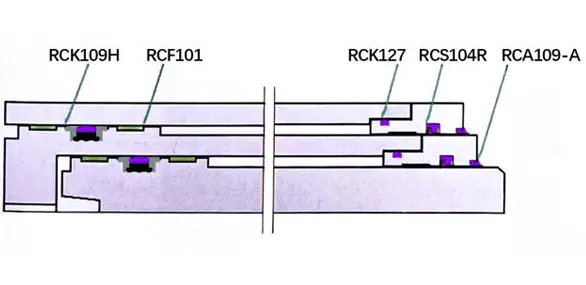

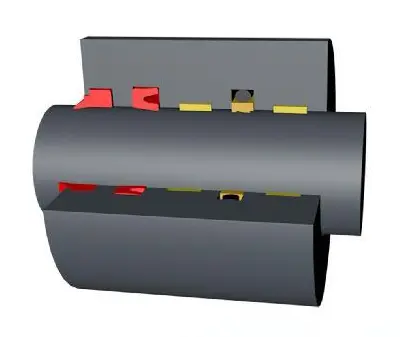

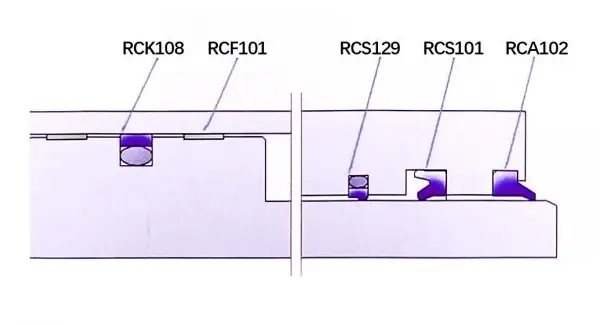

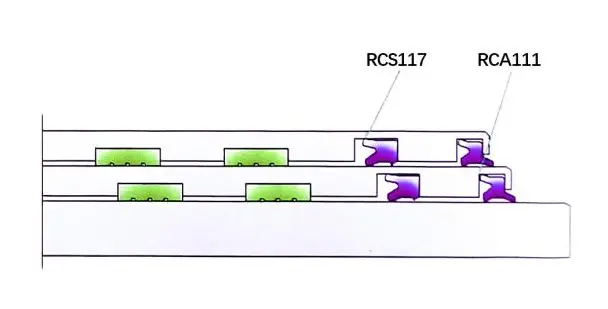

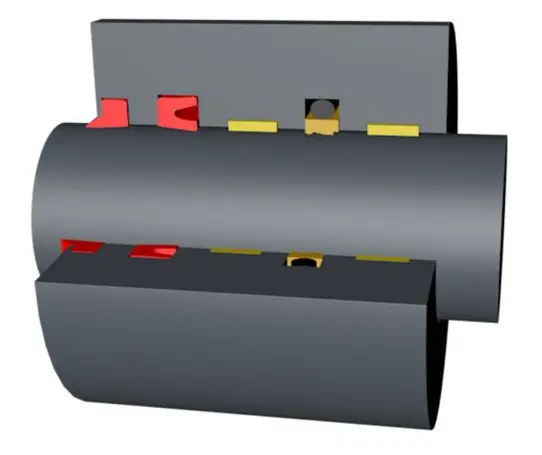

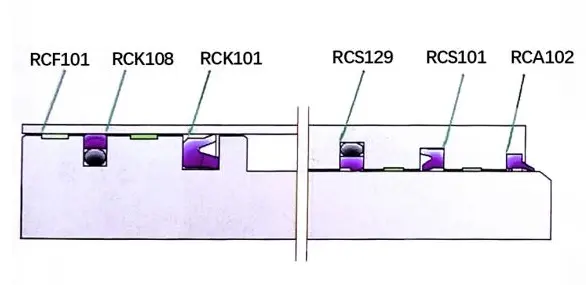

Aplicación de sellado y diseño de cilindros

Industria pesada: Ejemplos de la industria: Máquinas pesadas (máquinas de forja, prensas hidráulicas, máquinas de flexión, etc.), metalurgia (molinos de rodillos, cilindros AGC, etc.), minería (soportes hidráulicos, equipos de minería, etc.), maquinaria de construcción pesada (granes, excavadoras, etc.)

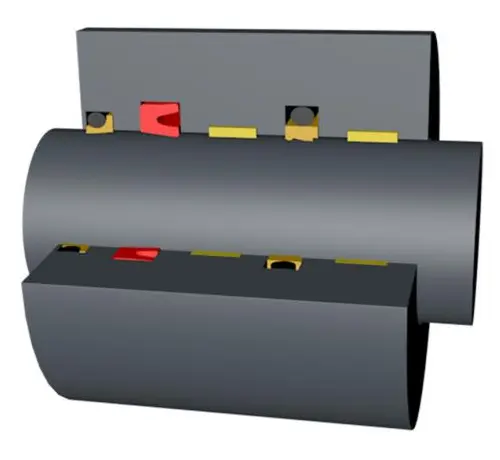

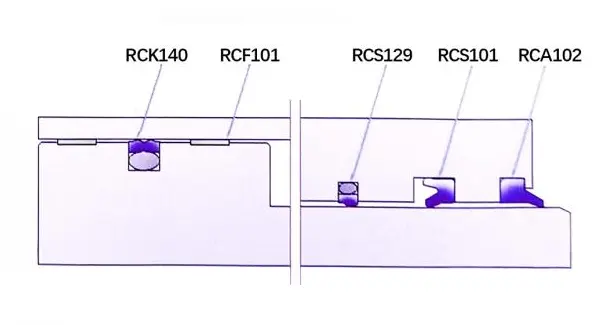

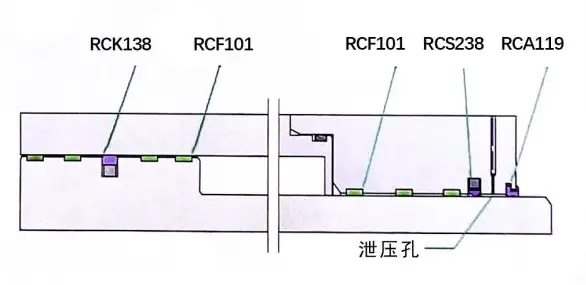

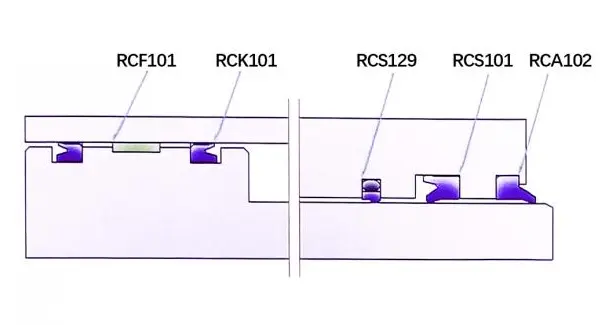

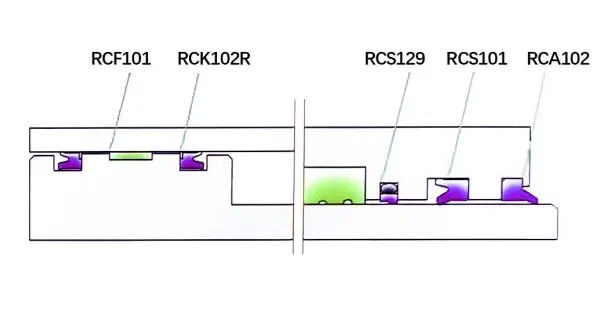

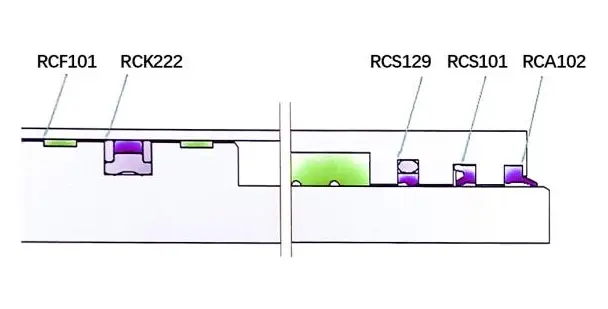

Diseño de sellado recomendado:

Máquina de forja pesada

Metalurgia AGC

Cilindro de columna de soporte hidráulico

Guardia de soporte hidráulico Jack

Cilindro de levantamiento de grúas

Cilindro de luffing de grúa

Industria media: Ejemplos de la industria: equipos de elevación, maquinaria agrícola, herramientas de transporte de luz, plataformas de elevación, máquinas herramientas (máquinas de flexión, máquinas de moldeo por inyección, máquinas de fresado, etc.), montacargas, camiones volquete

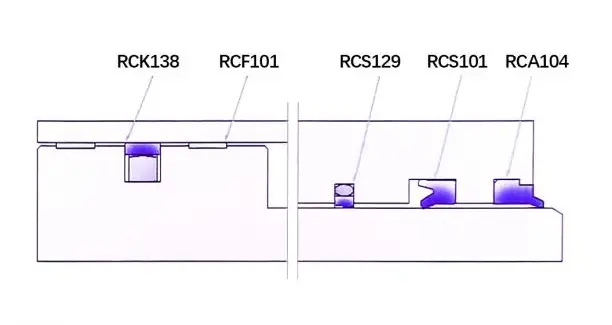

Diseño de sellado recomendado:

Máquina de flexión

Dispositivo de elevación de camiones volquete

Maquinaria agrícola

Plataforma de elevación

Industria de la luz: Ejemplos de la industria: máquinas herramientas, carretillas elevadoras, máquinas de moldeo por inyección, maquinaria agrícola, empacadores

Diseño de sellado recomendado:

Montacargas pequeña

Máquina de moldeo por inyección

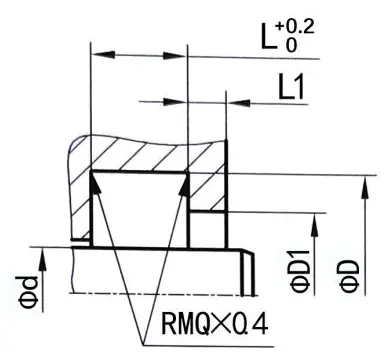

Ritmo de sello de polvo

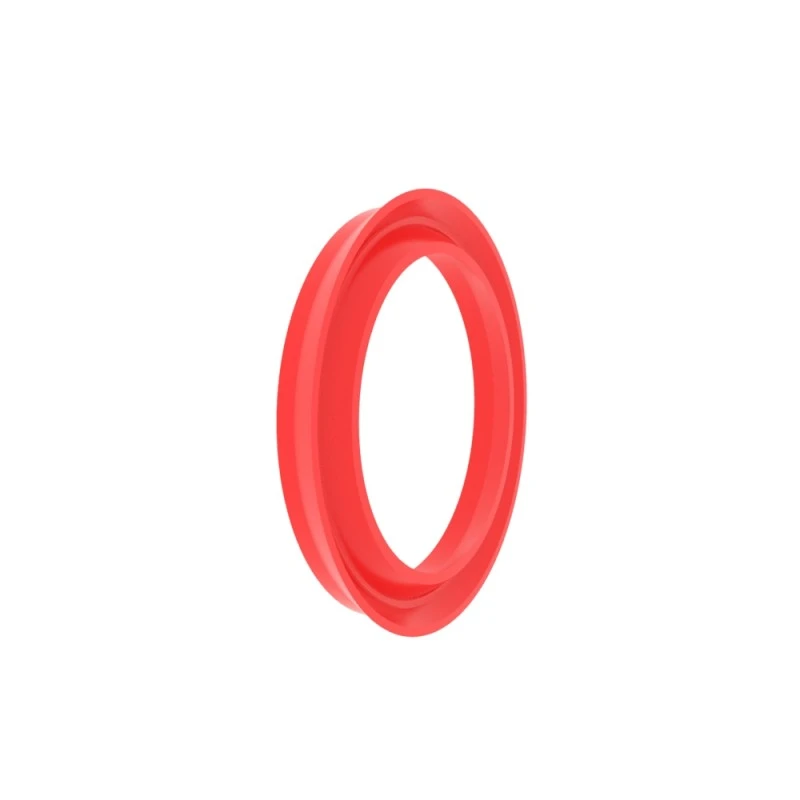

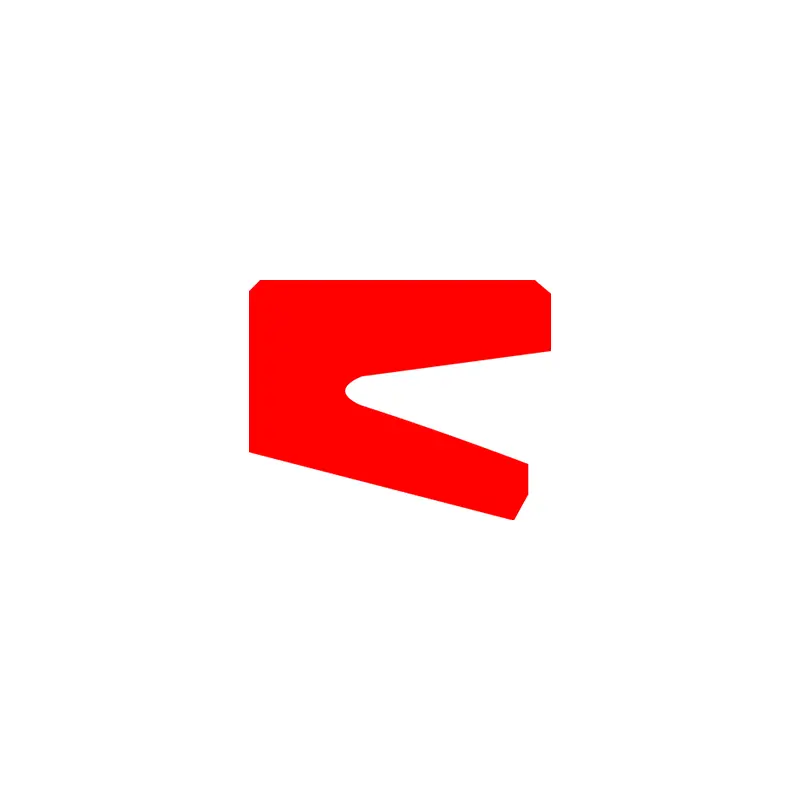

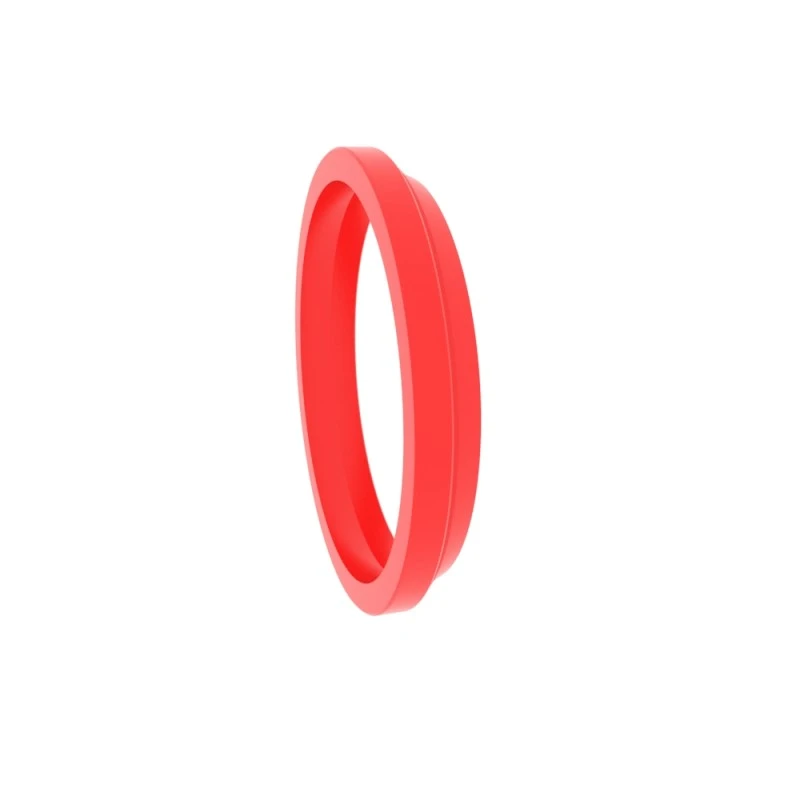

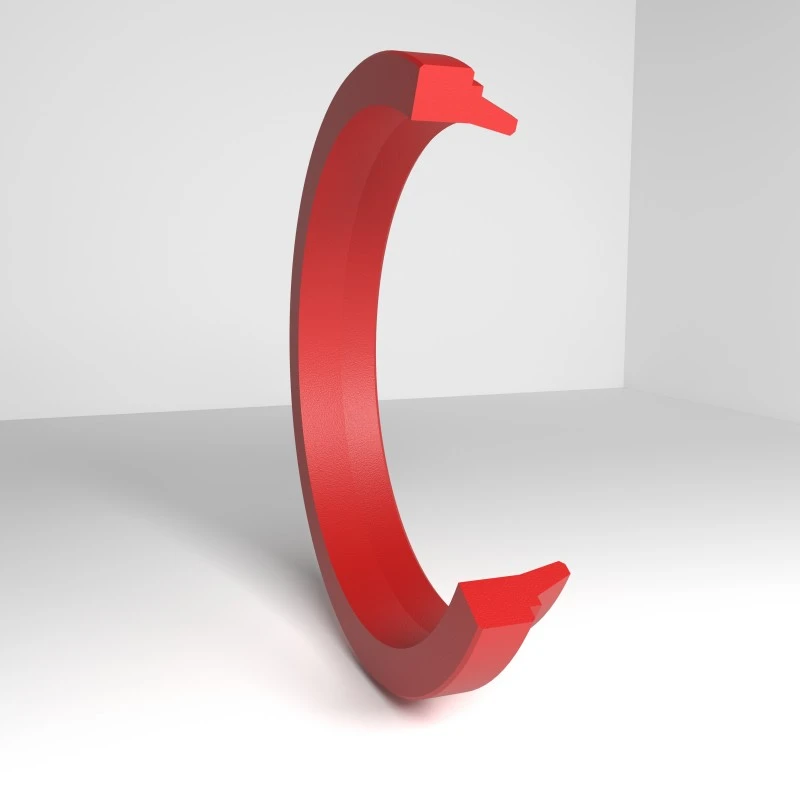

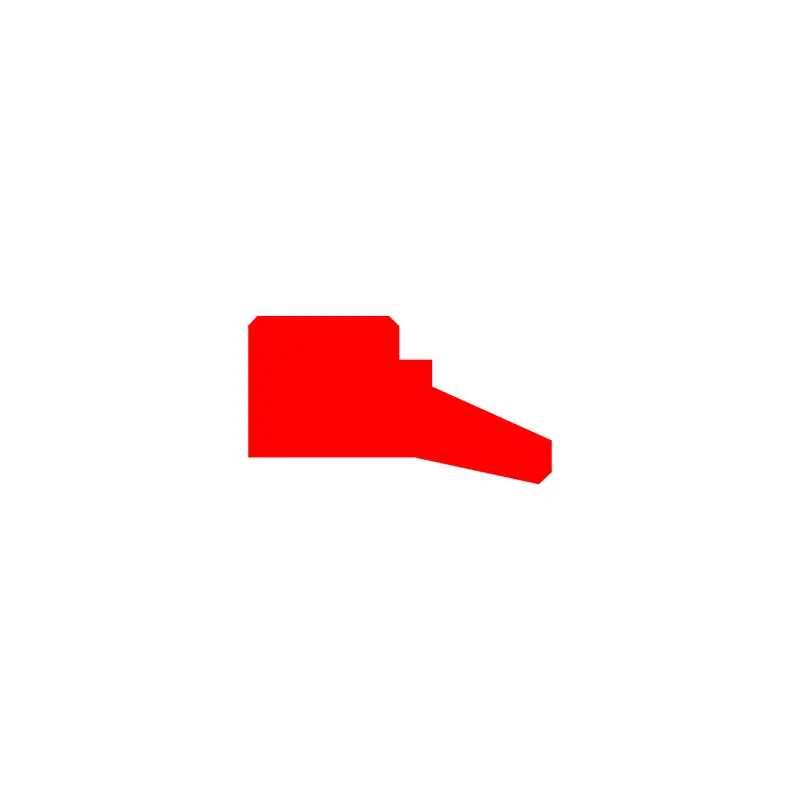

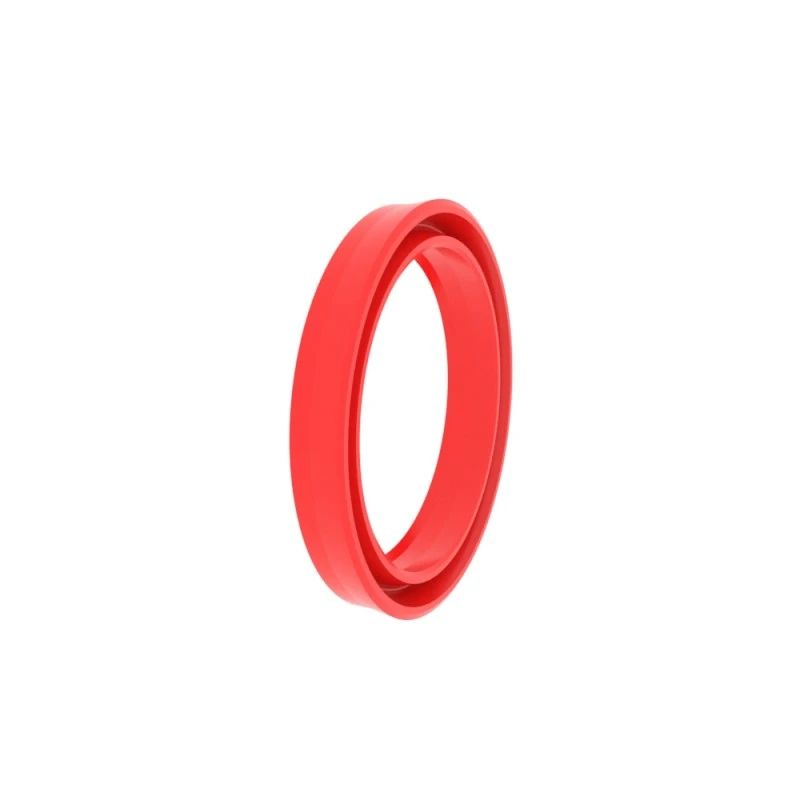

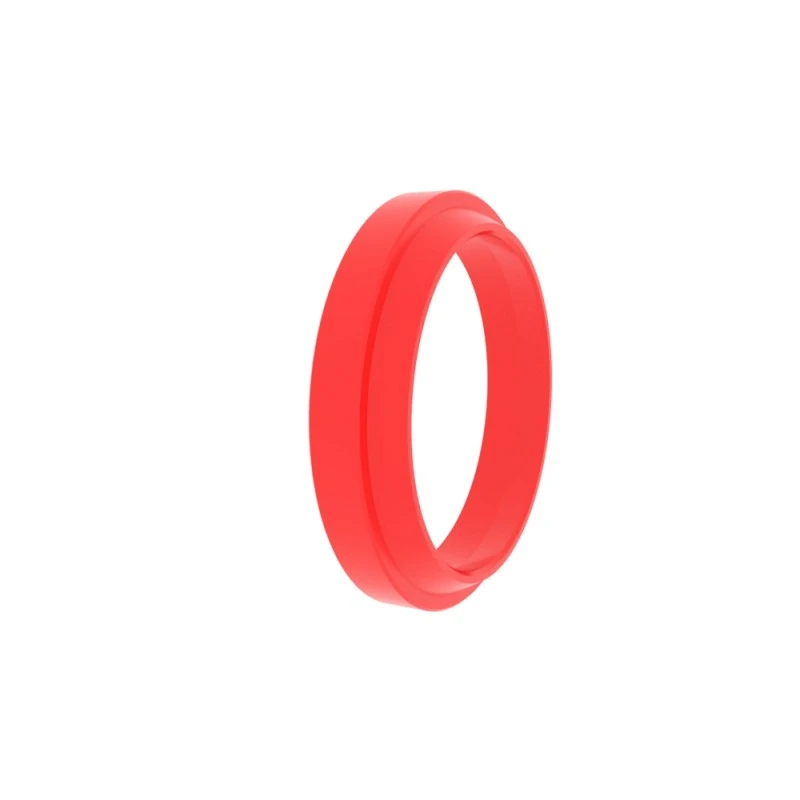

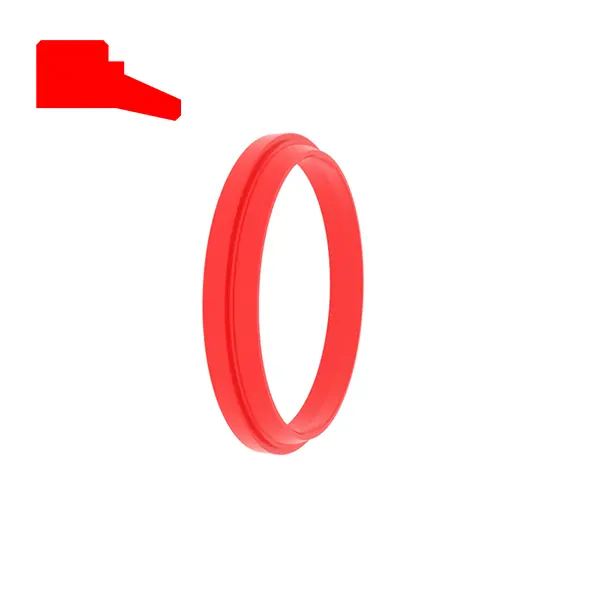

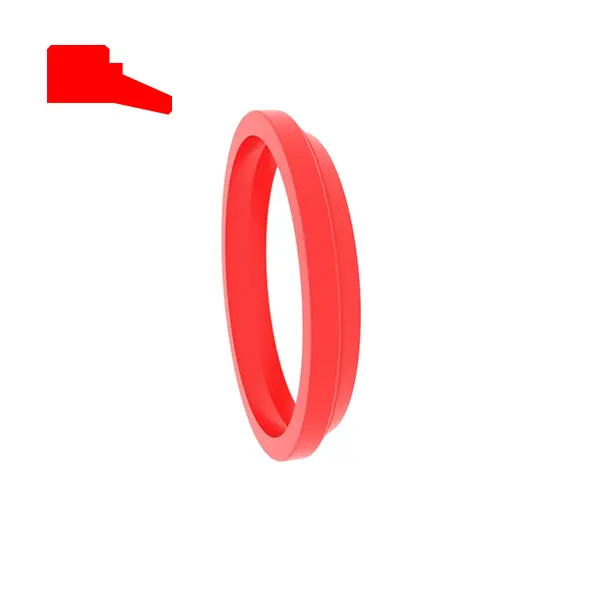

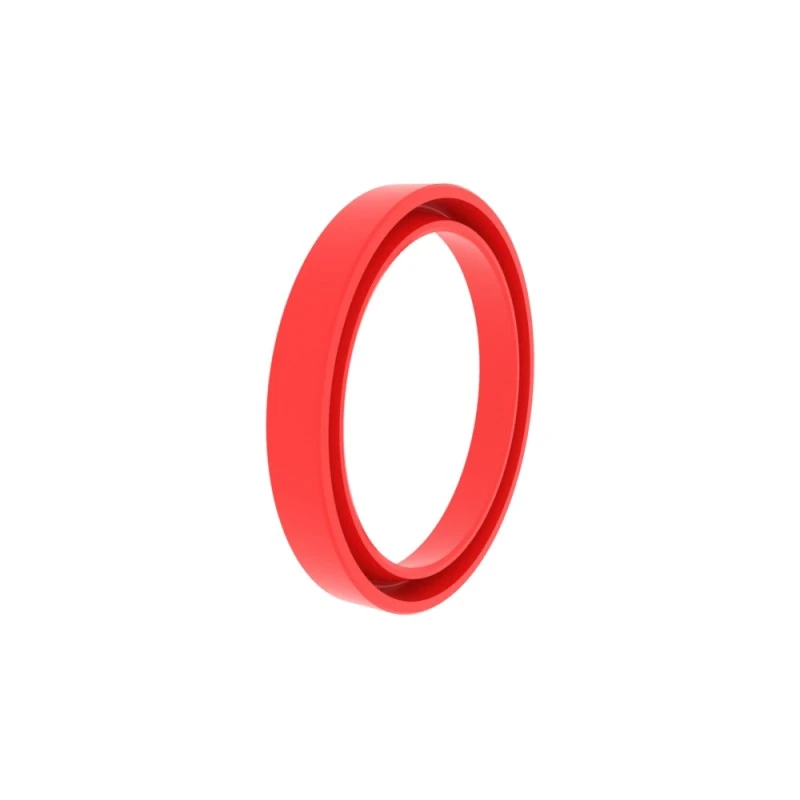

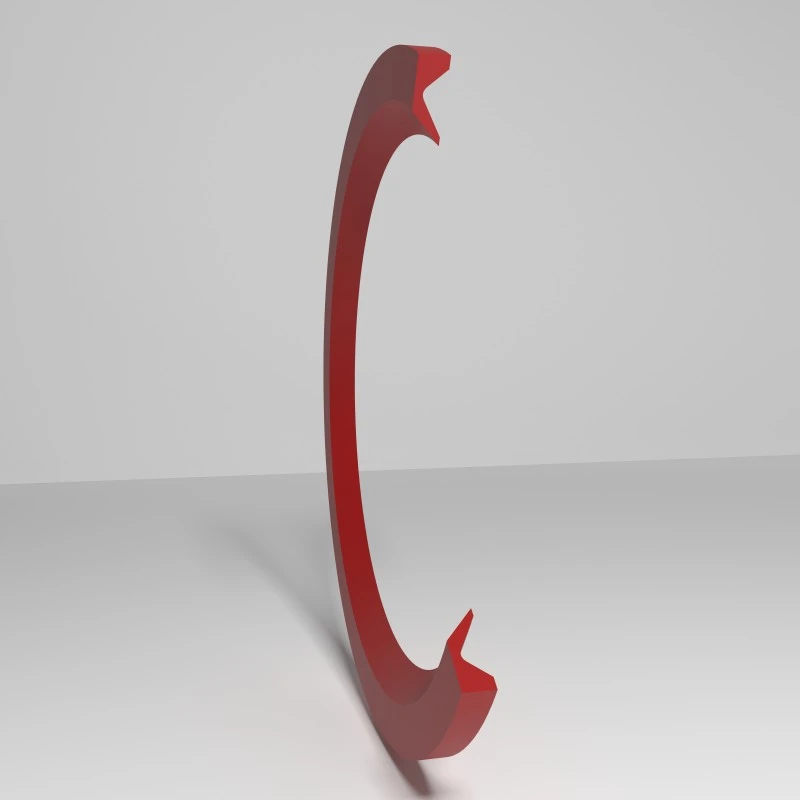

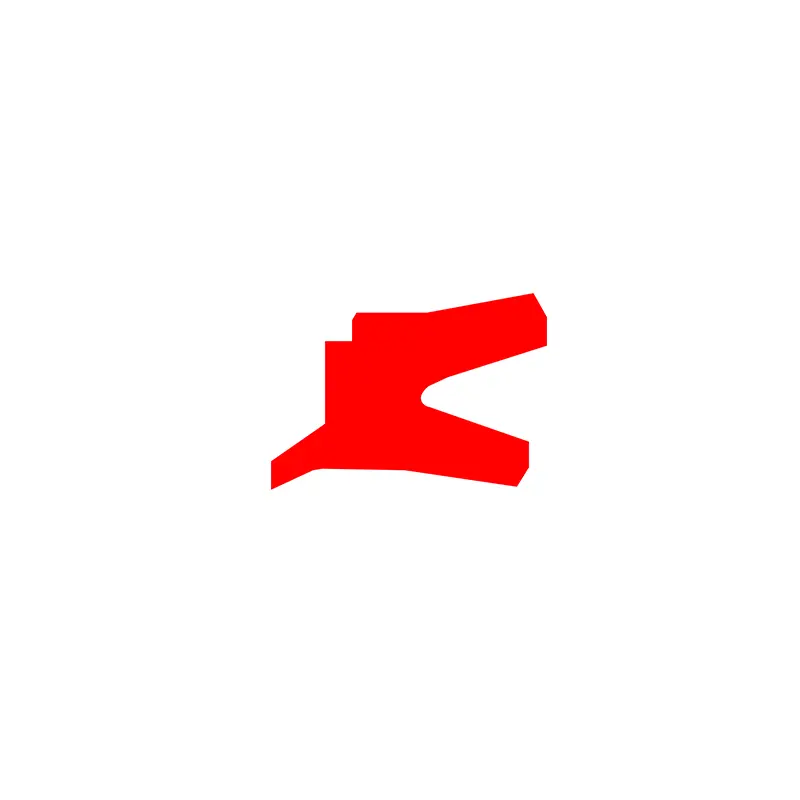

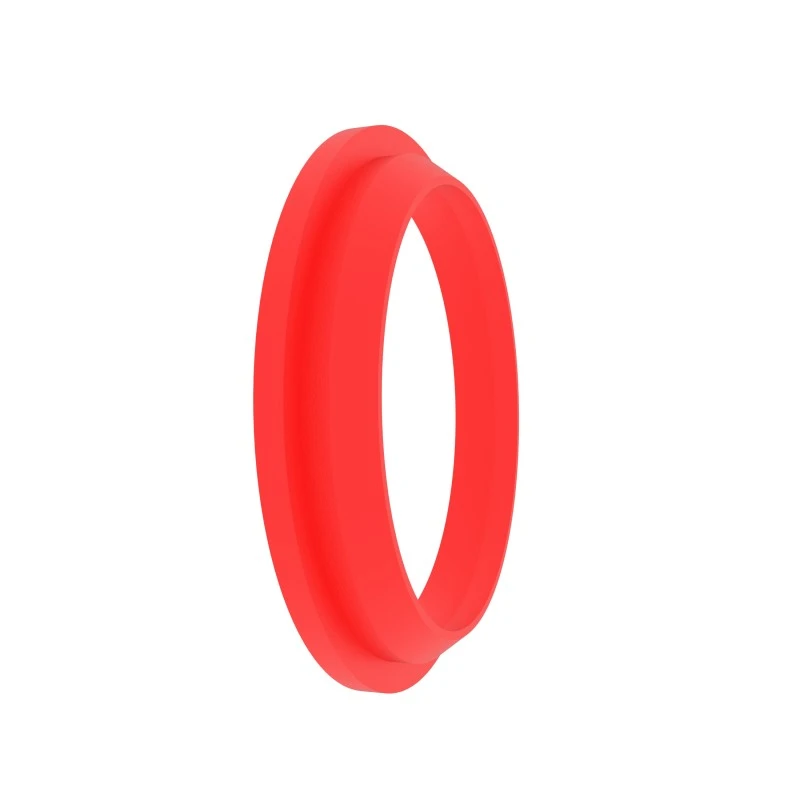

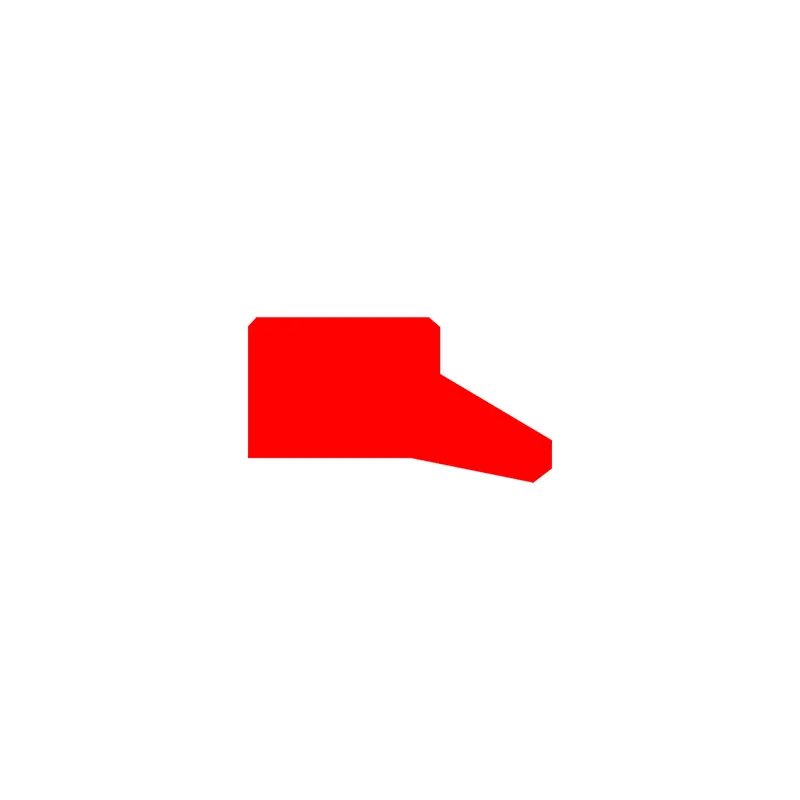

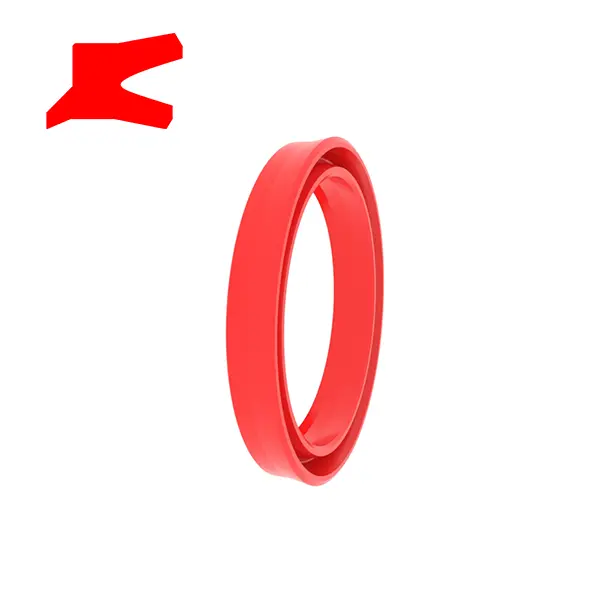

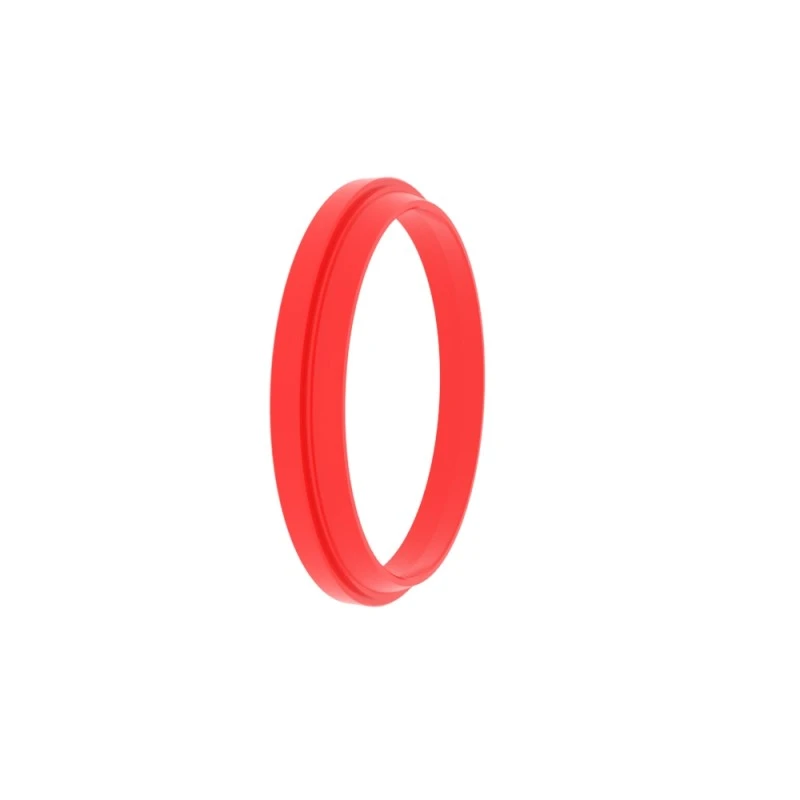

RCA101

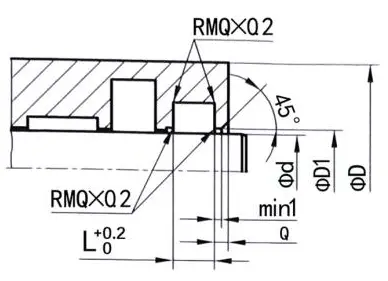

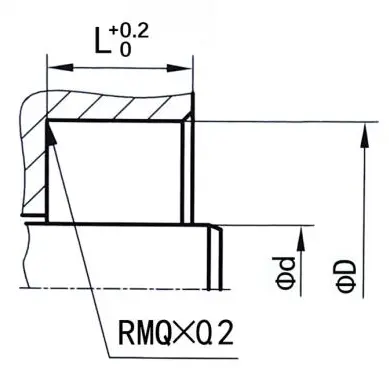

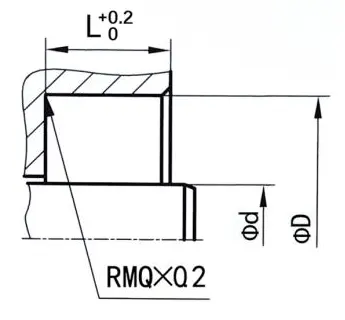

Tamaño de pedido
Φd ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
H ...... altura total del sello de polvo

Ejemplo de pedido

Modelo: RCA101

Tamaño de la ranura: 100x108x4/7

Material: RC-PU-H

Tipo de sello: RCA101, RCA104
Aplicación principal: Protección de polvo estándar para cilindros de aceite
Ventajas: instalación simple, excelente anti-fricción y efecto a prueba de polvo, sin ovemento inverso en la cavidad, no se abre presión entre el anillo de sellado y el anillo de polvo.
Material: poliuretano, goma

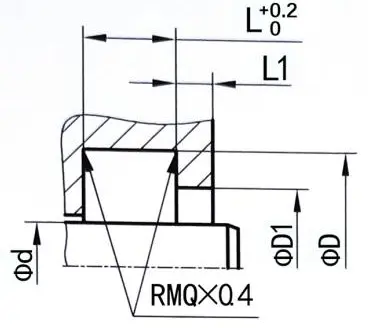

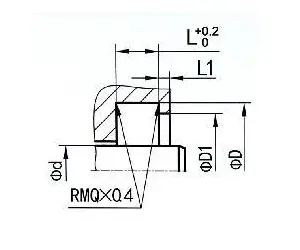

Ejemplos de ritmo de sello	Las siguientes son dimensiones de ranura estándar (se pueden producir sellos de polvo de cualquier tamaño dentro del rango de tamaño)

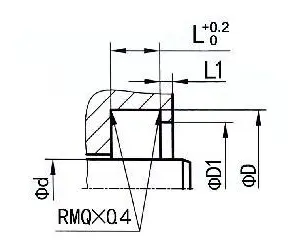

	RCA101	ΦD	ΦD	FD1	L	L1	H
		6-100	ΦD+8	ΦD+6	4	1	7
	RCA104	100.1-149.9	ΦD+12	ΦD+9	5.5	1.5	10
		≥150	ΦD+15	Φd11	6.5	2	13

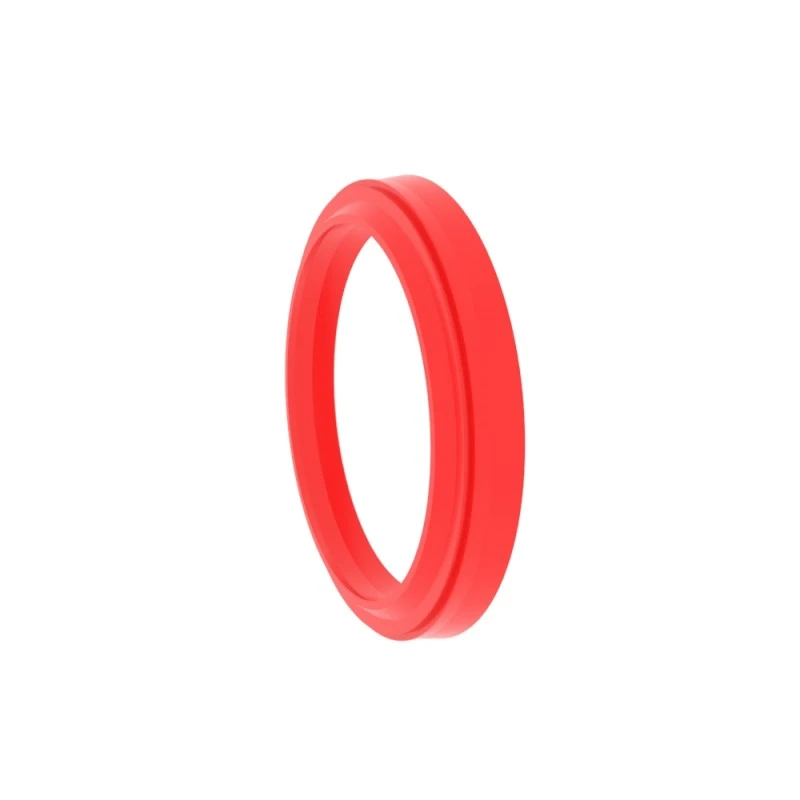

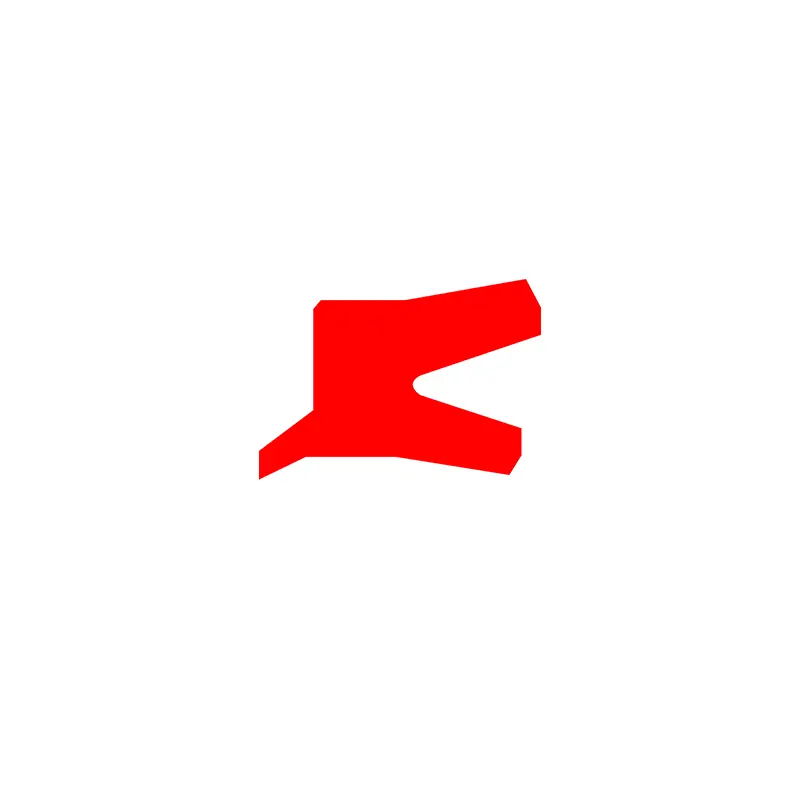

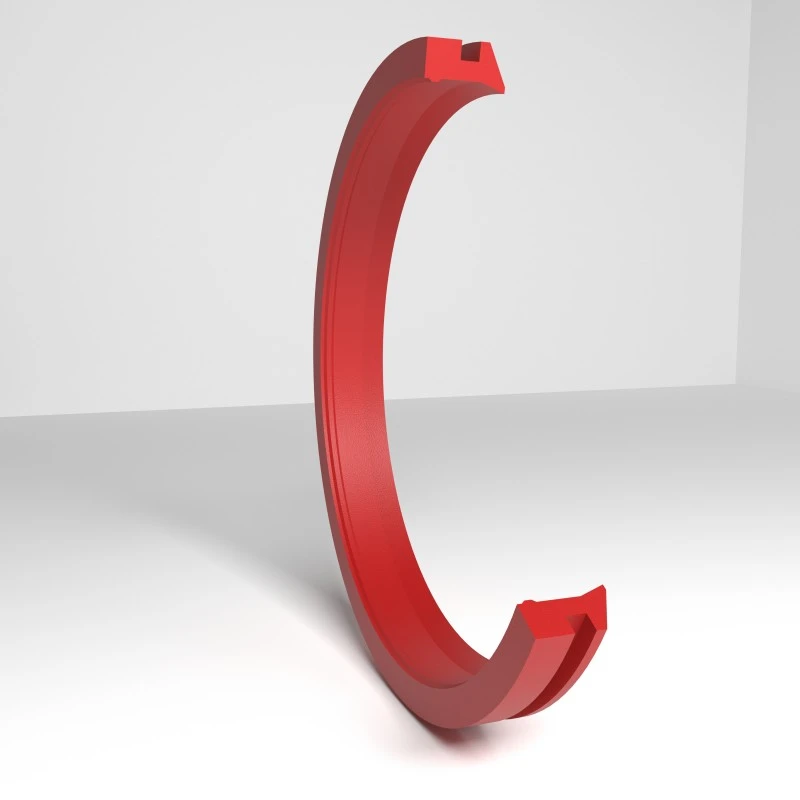

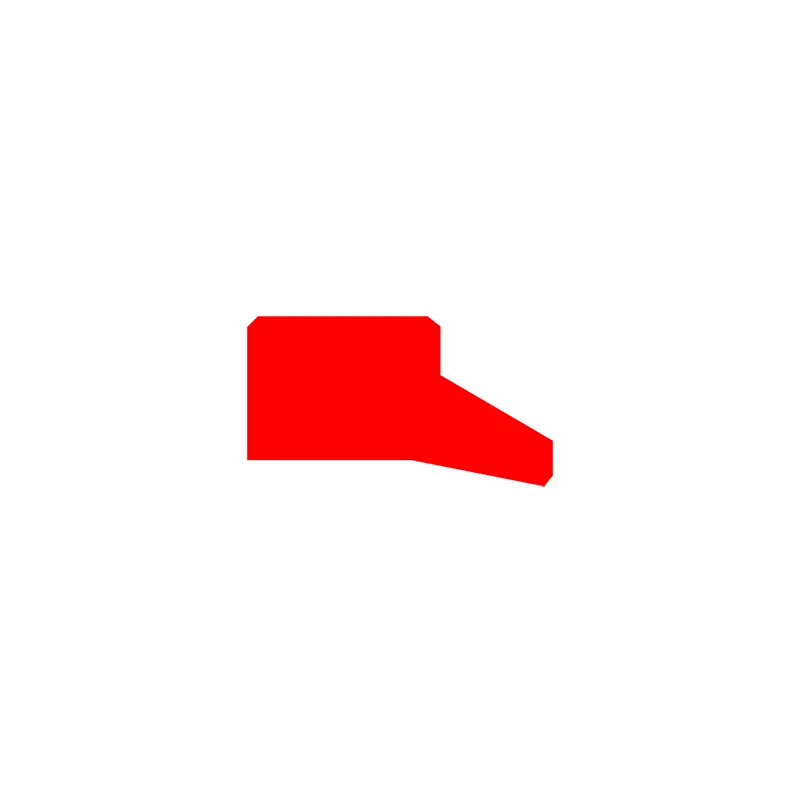

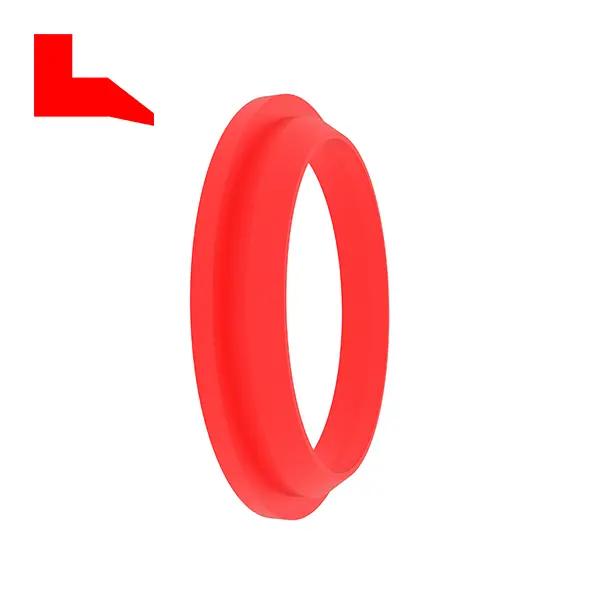

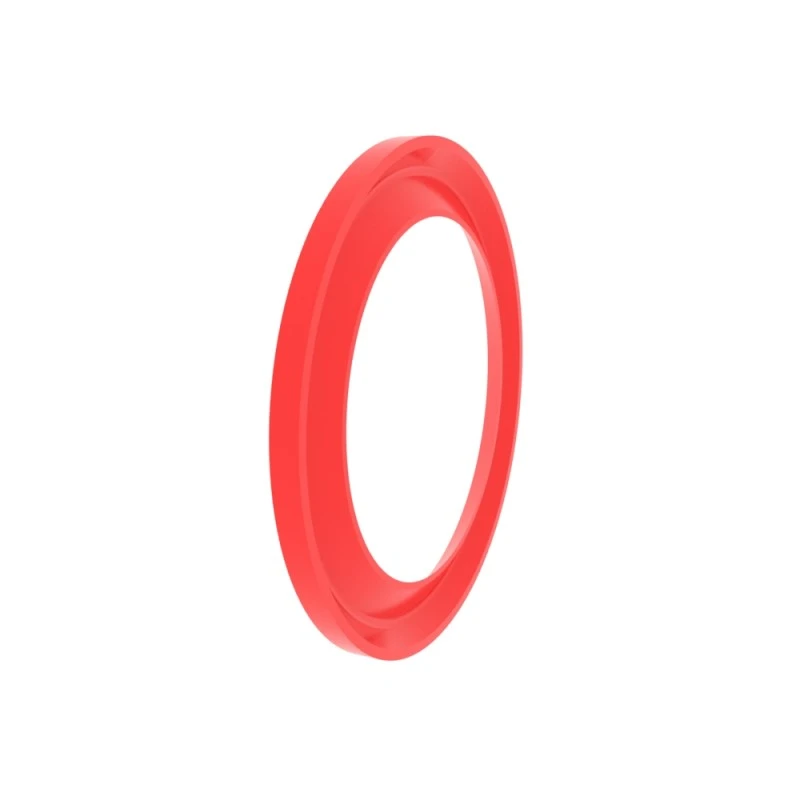

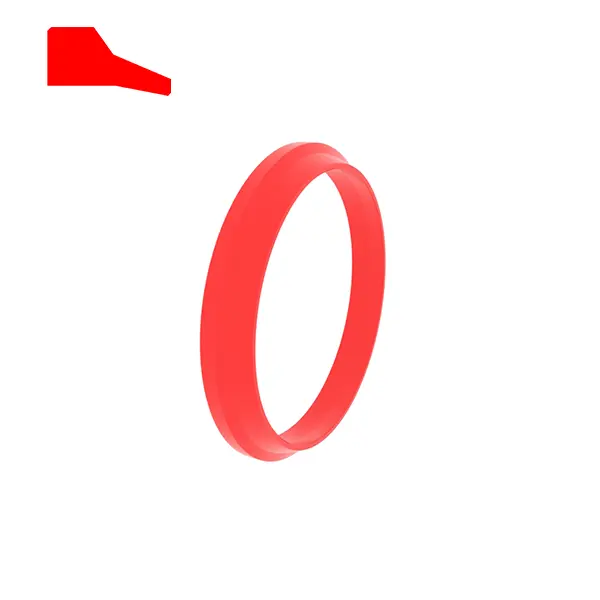

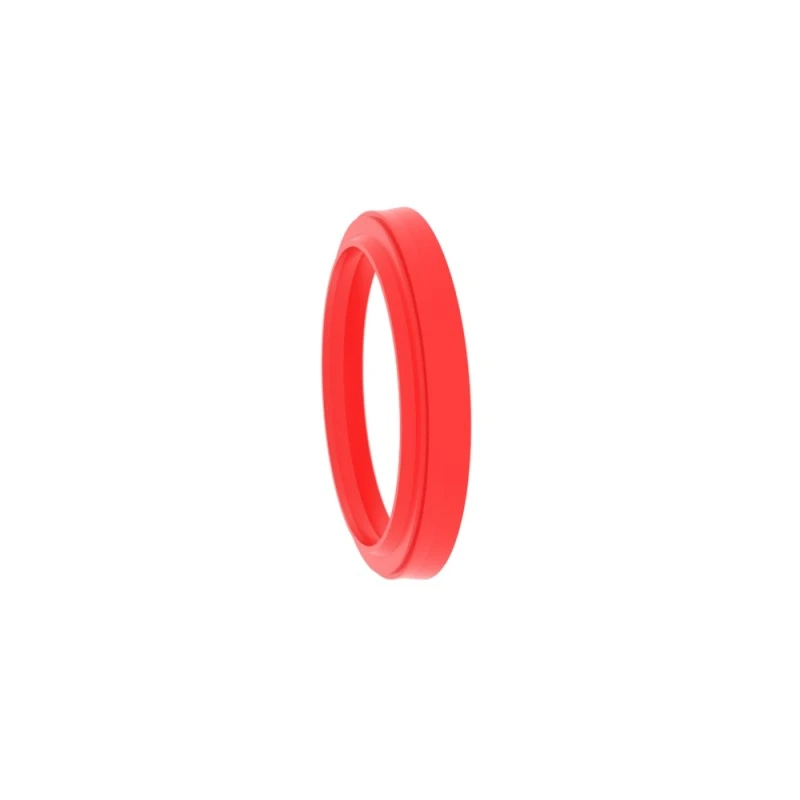

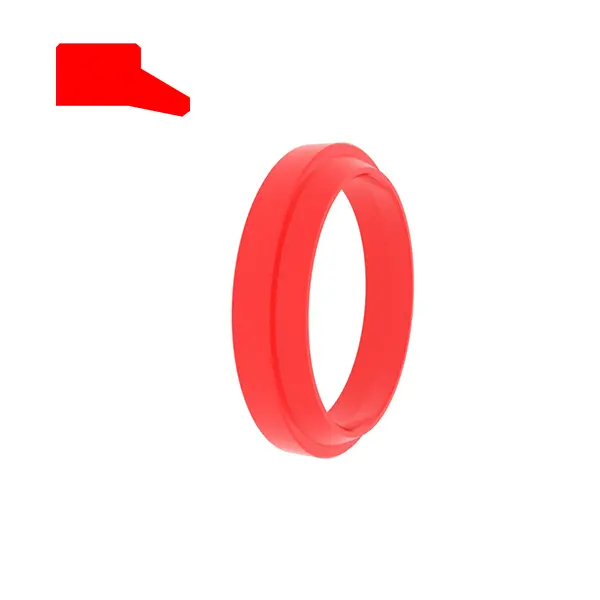

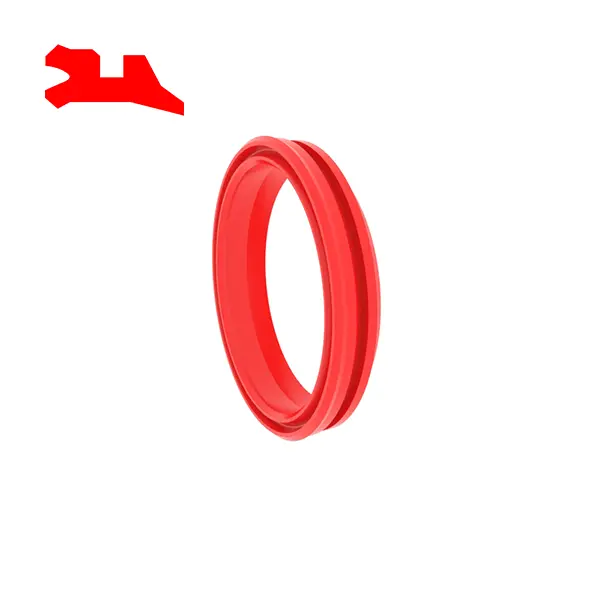

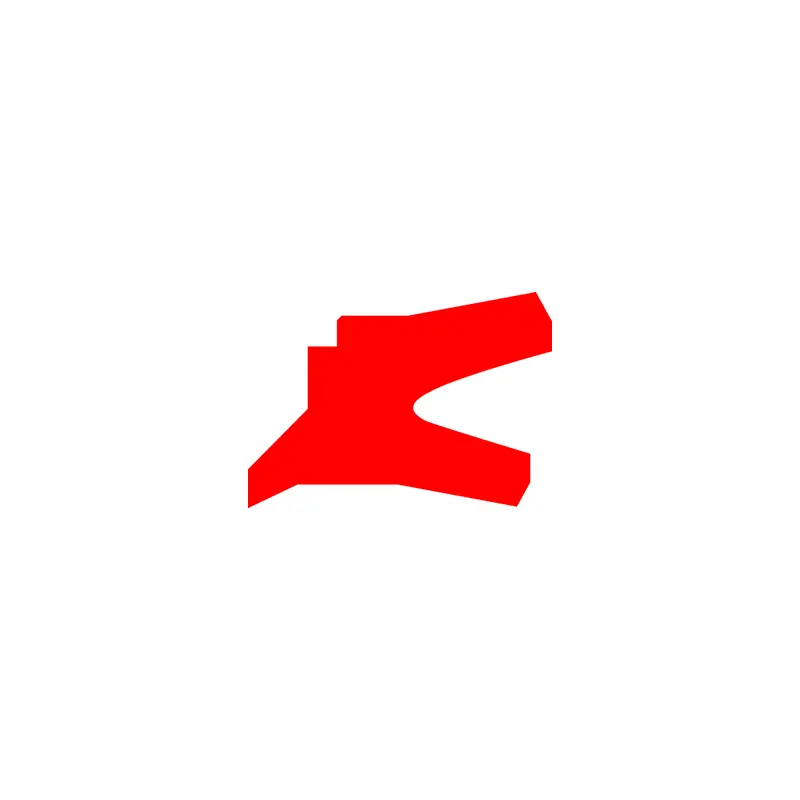

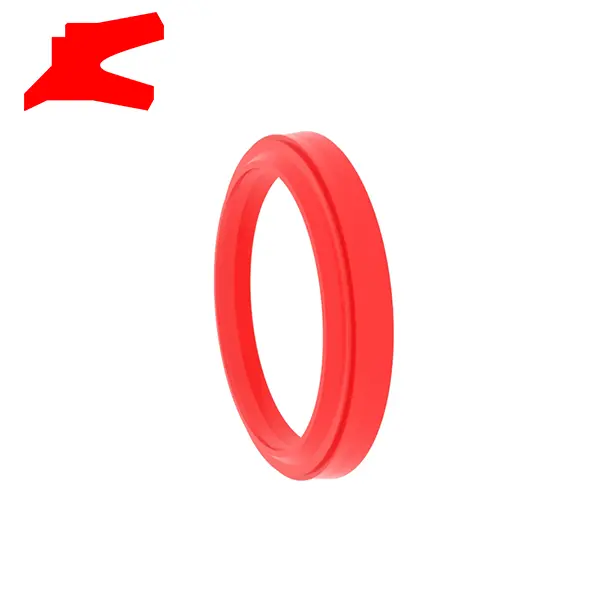

RCA102
Tamaño de pedido
Φd ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
H ...... altura total del sello de polvo

Ejemplo de pedido
Modelo: RCA102
Tamaño de la ranura/altura total del sello de polvo: 100x115x8.5
Material: RC-PU-H

Tipo de sello: RCA102, RCA105, RCA211
Aplicación principal: se utiliza principalmente con sellos combinados deslizantes
Ventajas: buen rendimiento de fricción, sello bidireccional RCA211
Material: (ultra dureza) poliuretano, goma

Ejemplos de ritmo de sello	Las siguientes son dimensiones de ranura estándar (se pueden producir sellos de polvo de cualquier tamaño dentro del rango de tamaño)
	RCA102	ΦD	ΦD	FD1	L	L1	H
	RCA105	6-49.9	ΦD+8	ΦD+4	5	≥2	6
	RCA211	50-99.9	ΦD+10	ΦD+5	6	≥2	7
		＞ 100	ΦD+15	ΦD+7.5	8.5	≥2	11.5

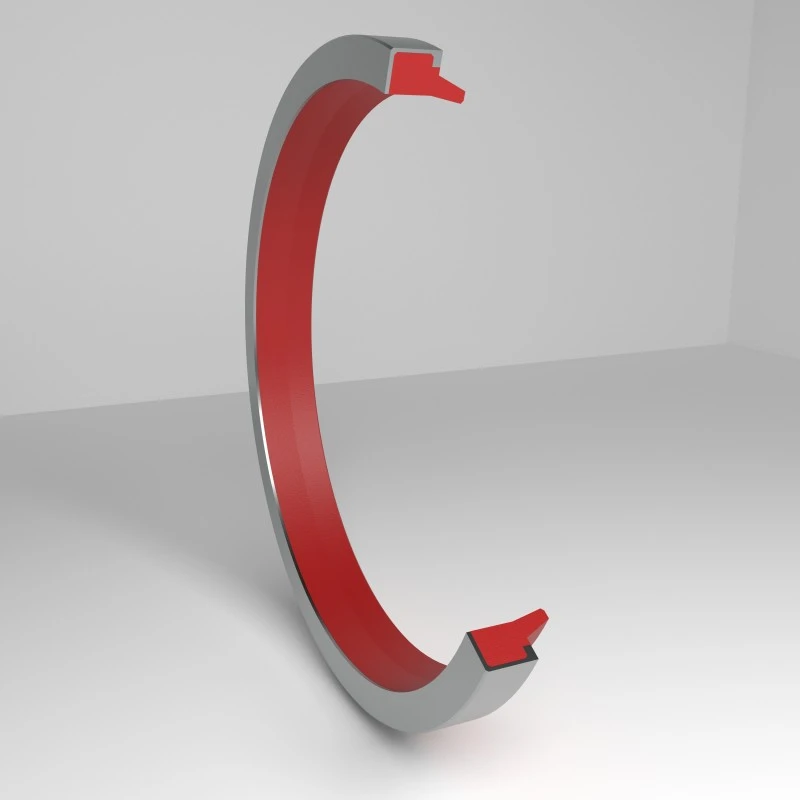

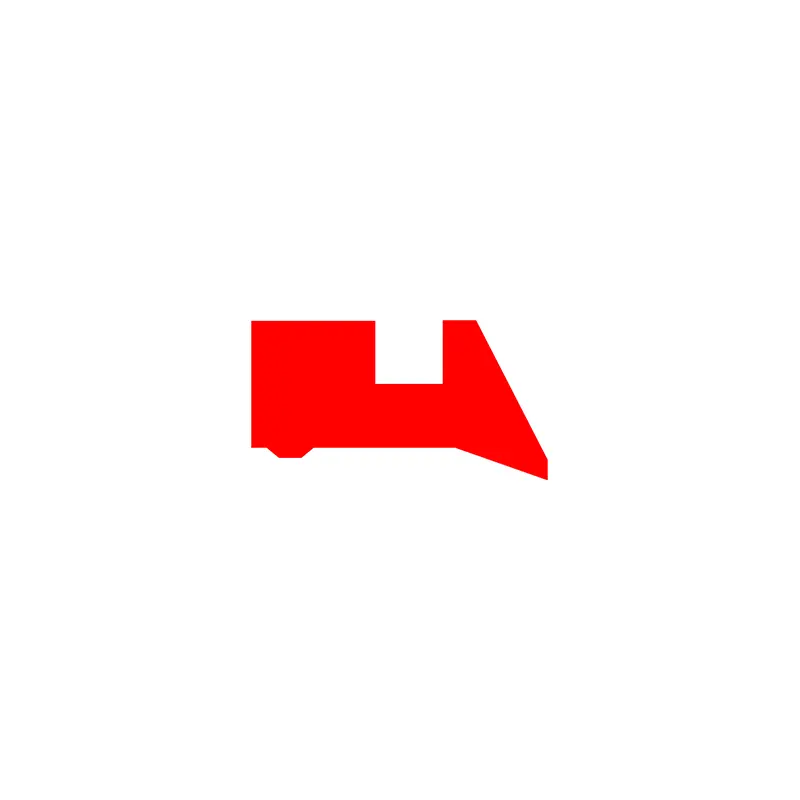

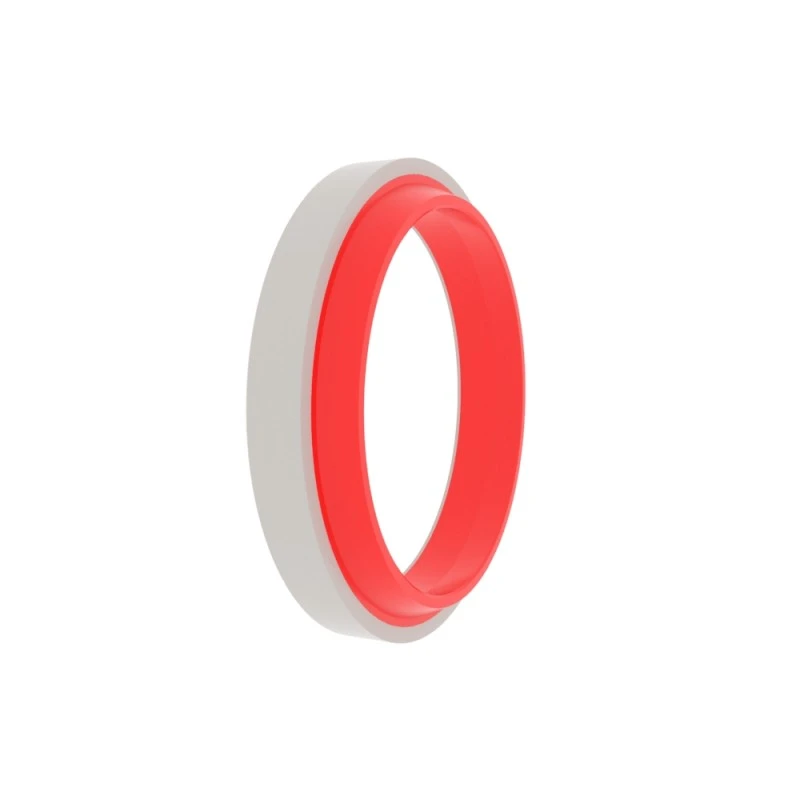

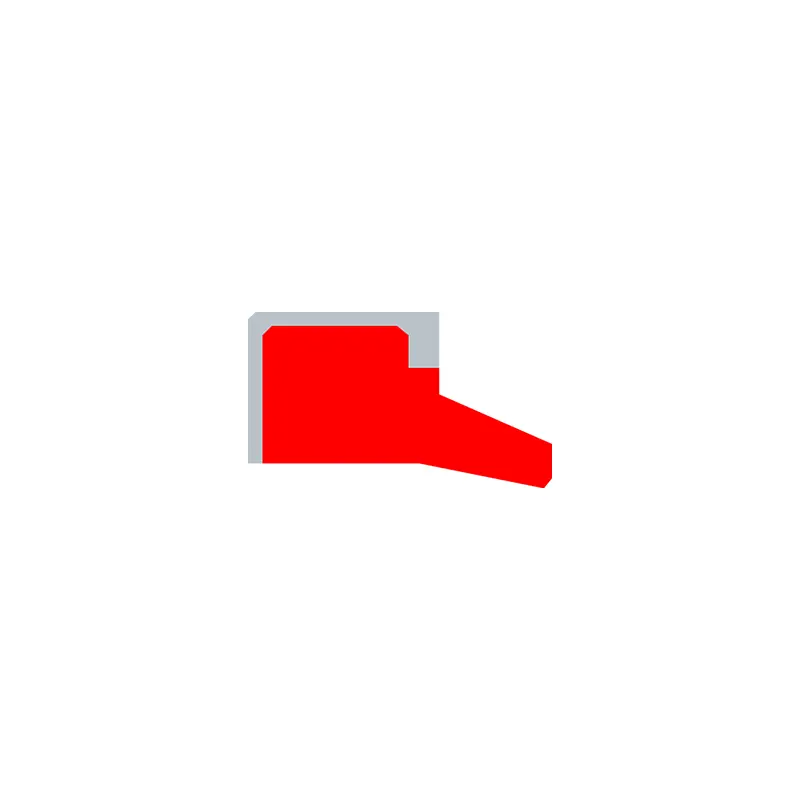

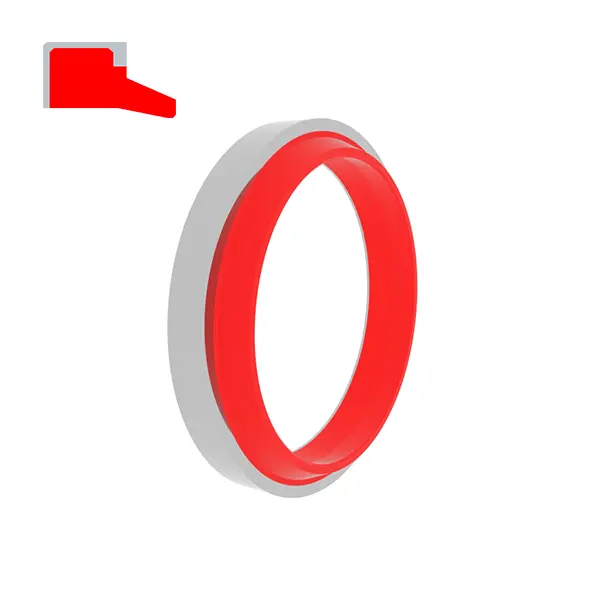

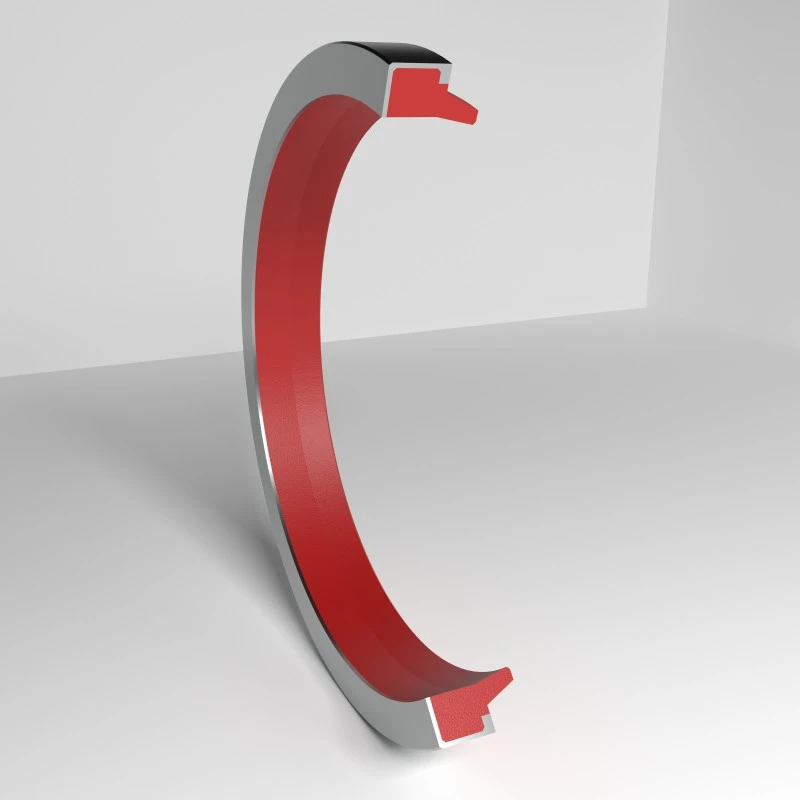

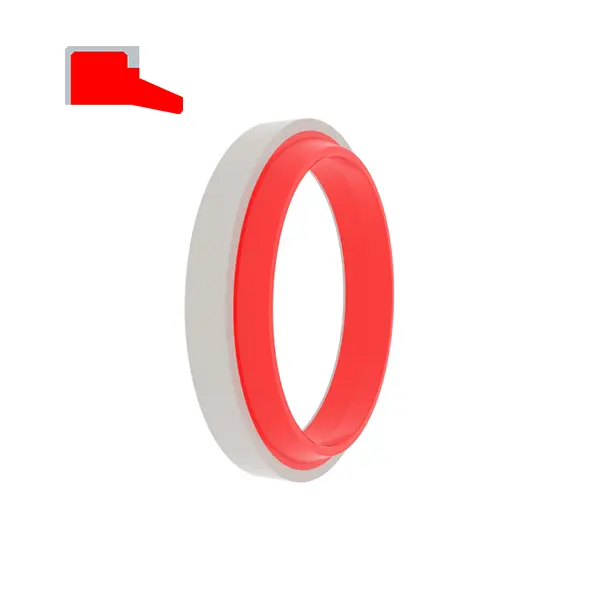

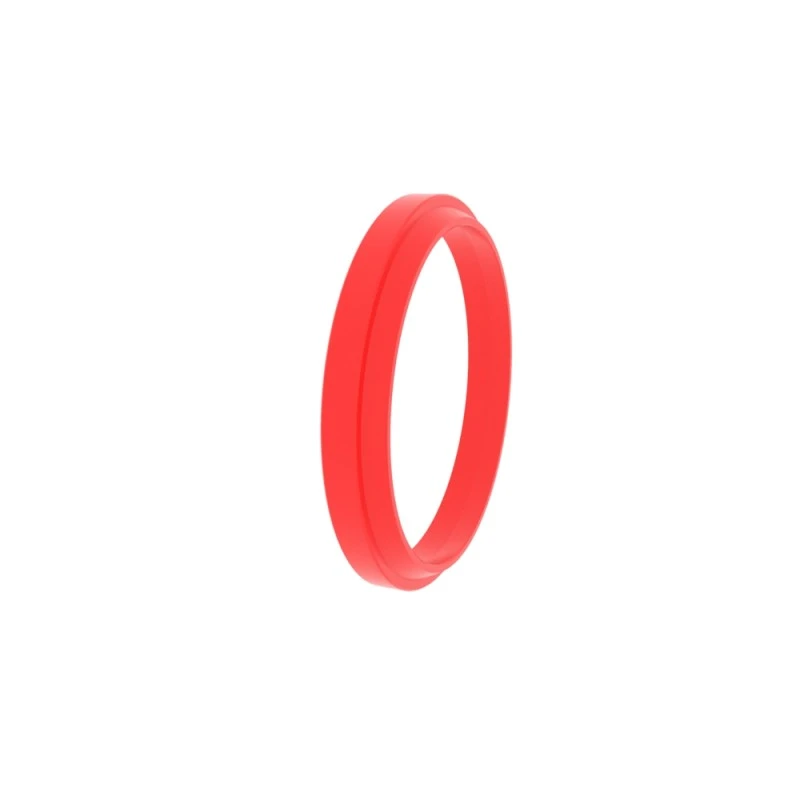

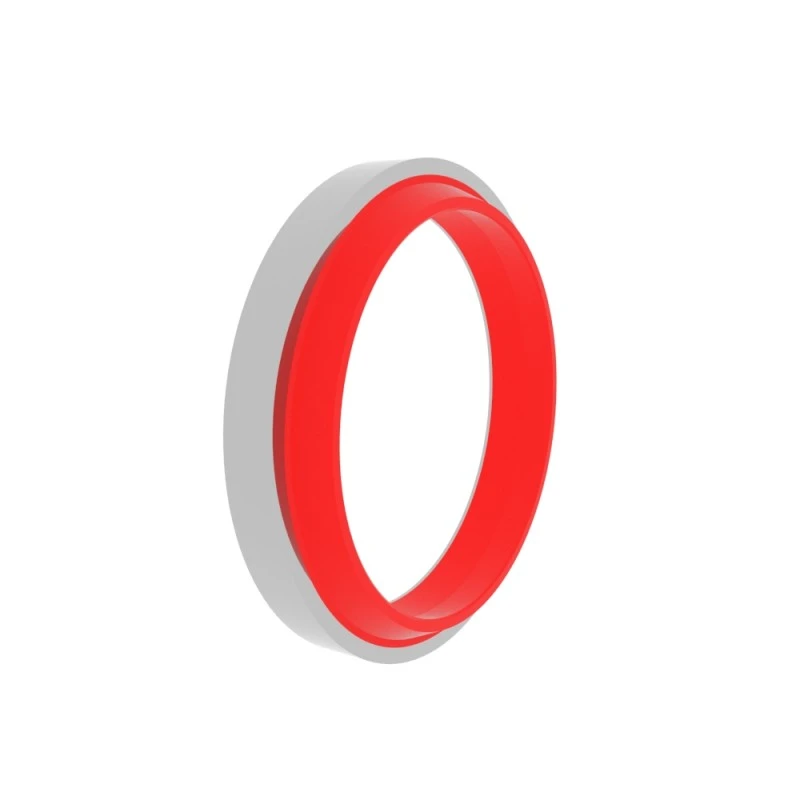

RCA103
Tamaño de pedido
Φd ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura
H ...... altura total del sello de polvo

Ejemplo de pedido

Modelo: RCA103

Tamaño de la ranura/altura total del sello de polvo: 100x115x9/12

Material: RC-PU-H+POM

Tipo de sello: RCA103, RCA106
Aplicación principal: cilindros estándar y para surcos abiertos
Ventajas: el rendimiento anti-fricción es bueno, y el anillo de soporte evita que ocurra la oxidación entre el surco y el sello, y el posicionamiento y el ajuste en la cavidad son firmes.
Material: (ultra dureza) poliuretano + polioximetileno, caucho + polioximetileno

Ejemplos de ritmo de sello	Las siguientes son dimensiones de ranura estándar (se pueden producir sellos de polvo de cualquier tamaño dentro del rango de tamaño)
	RCA103	ΦD	ΦD	L	H
		6-9.9	ΦD+8	5	8
	RCA106	10-99.9	ΦD+10	7	10
		100-200	ΦD+15	9	12
		＞ 200	ΦD+20	12	16

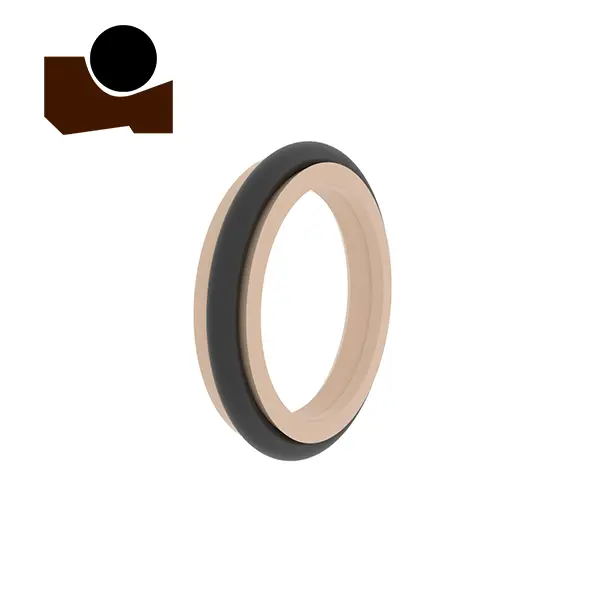

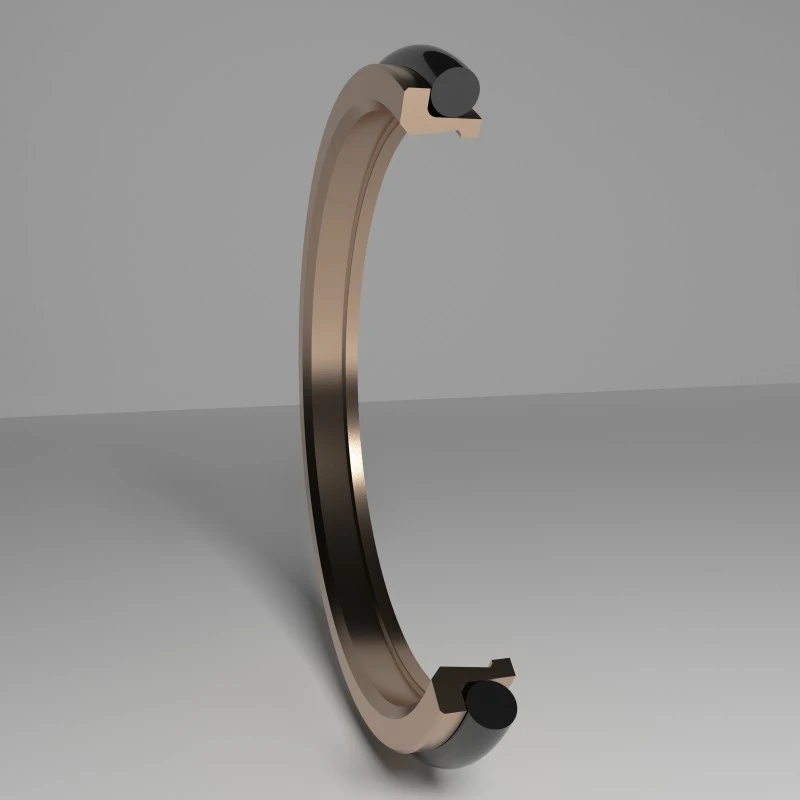

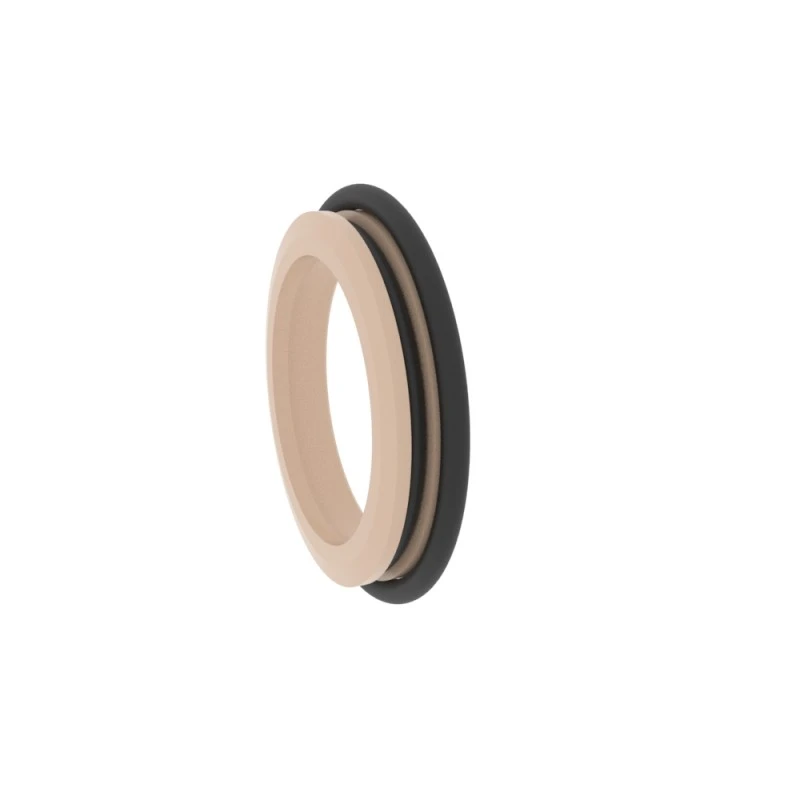

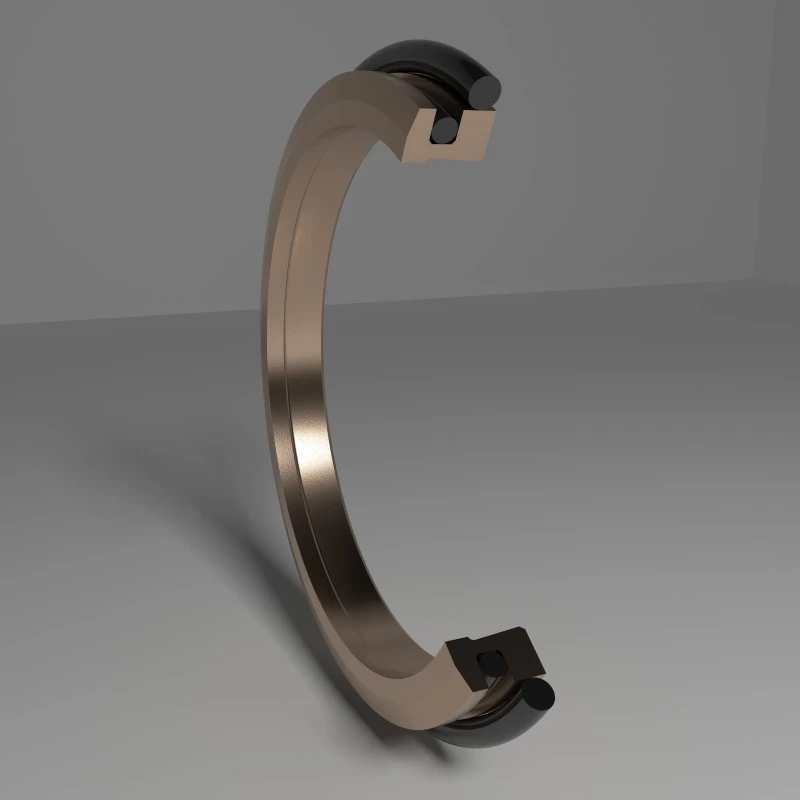

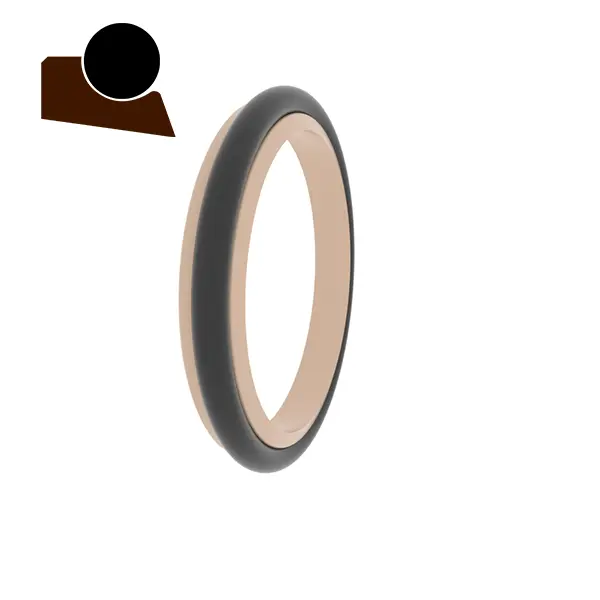

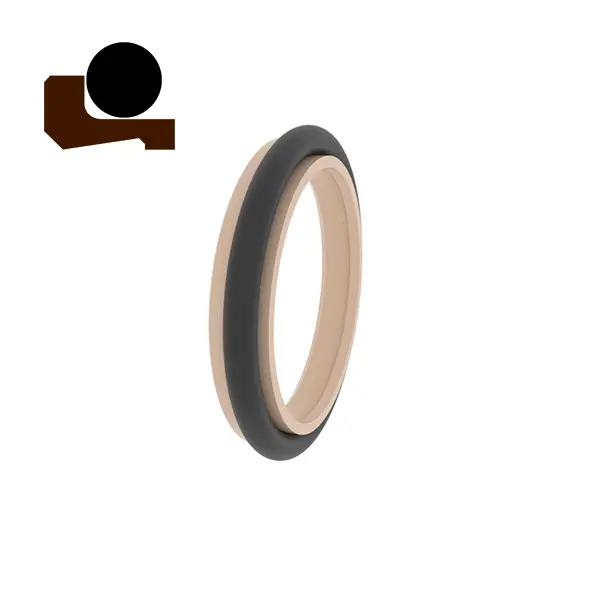

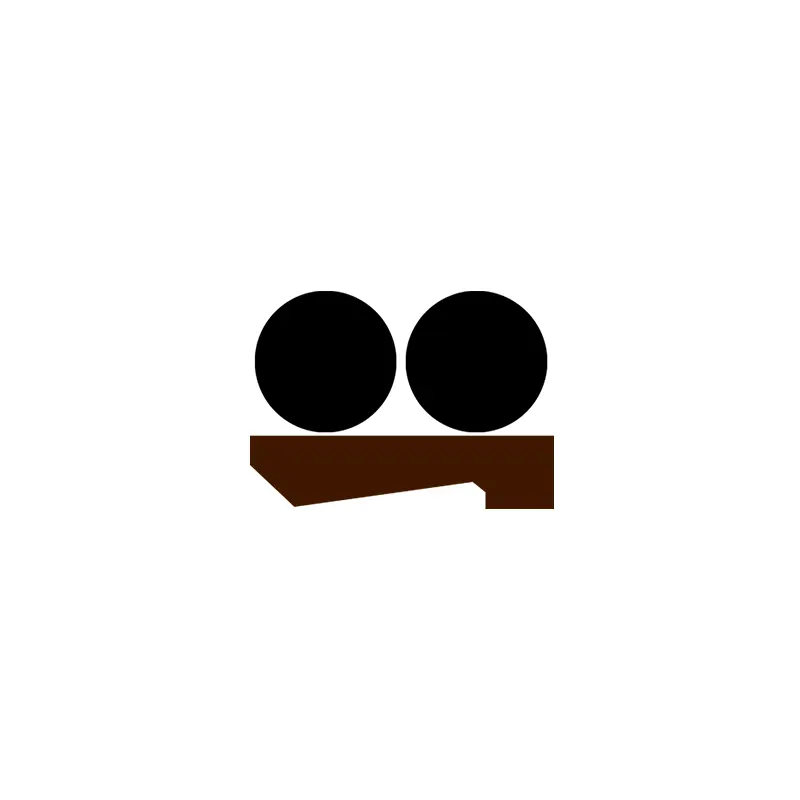

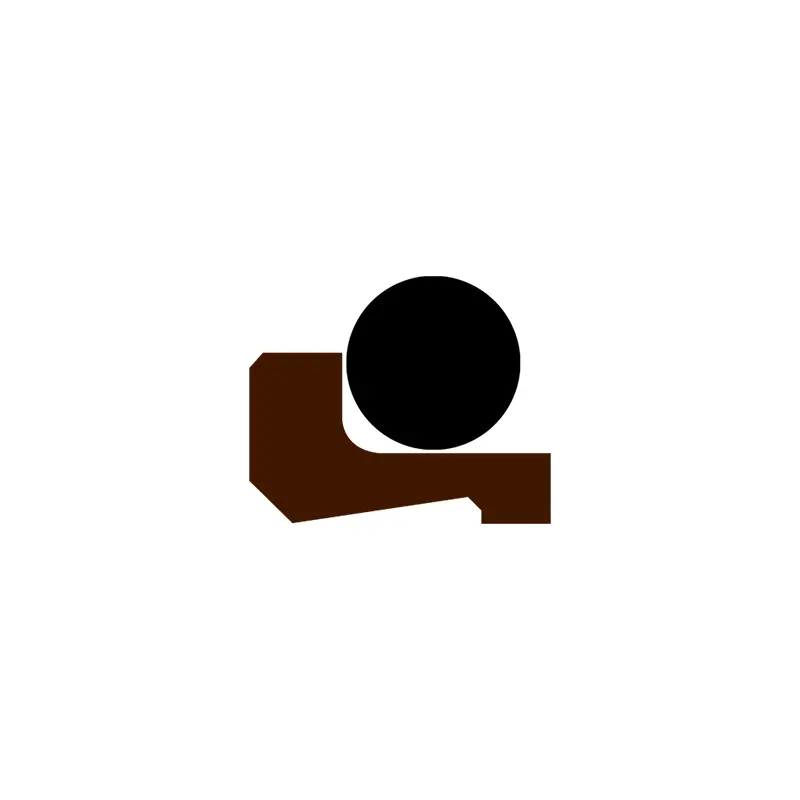

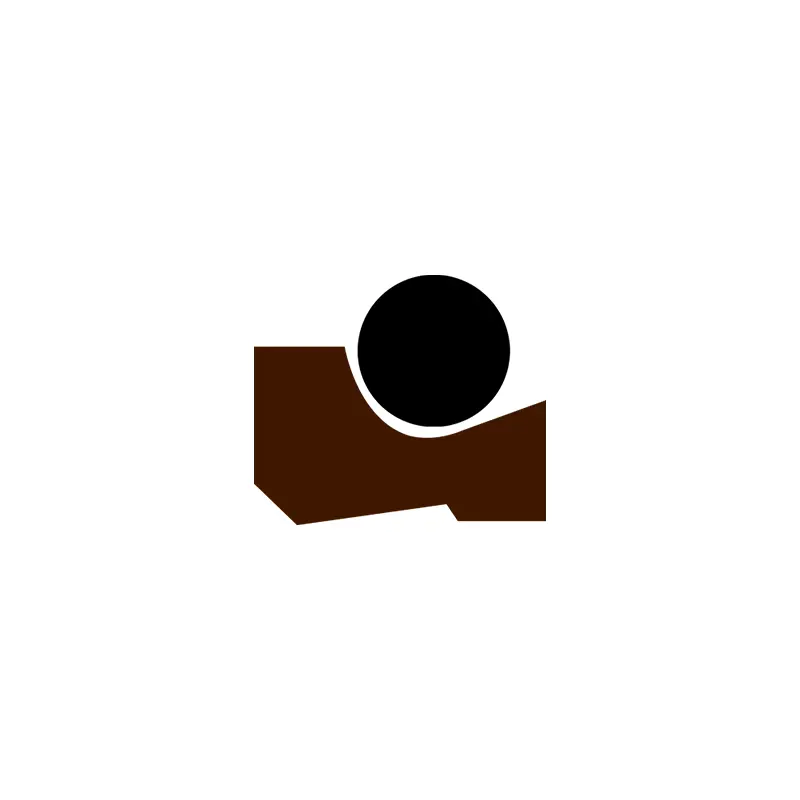

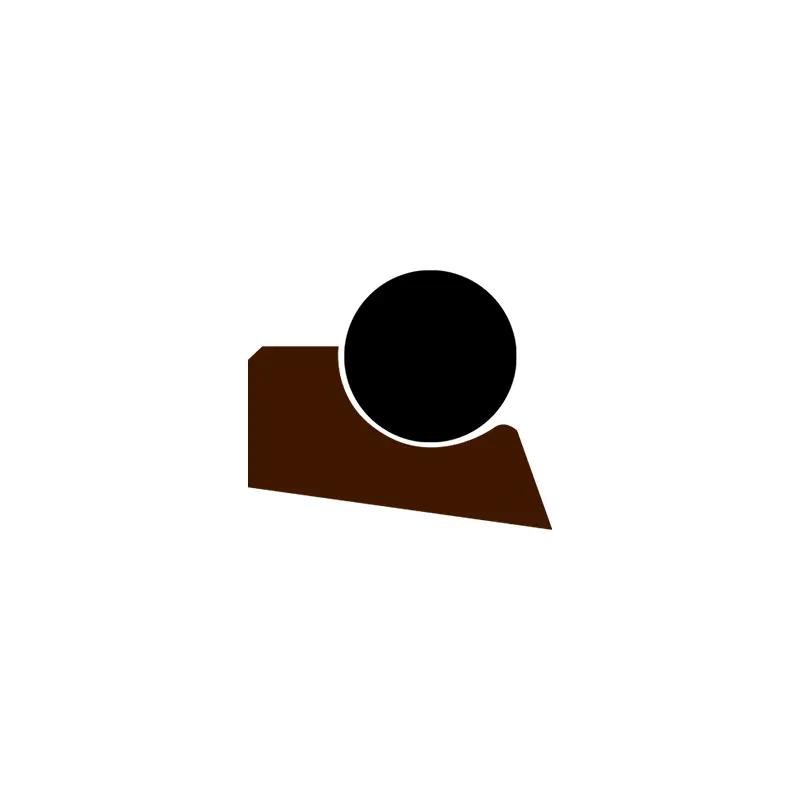

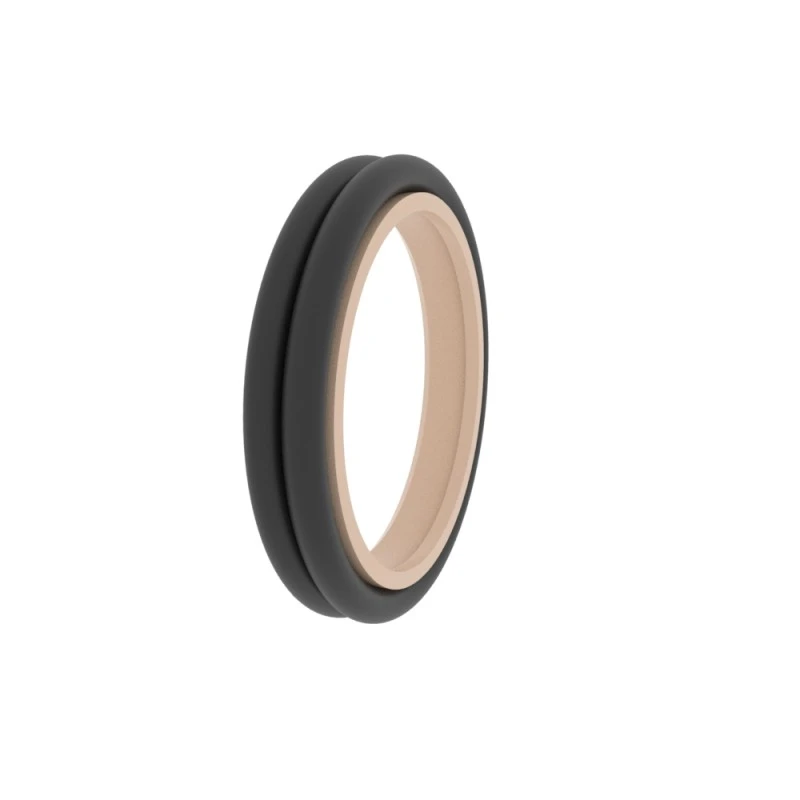

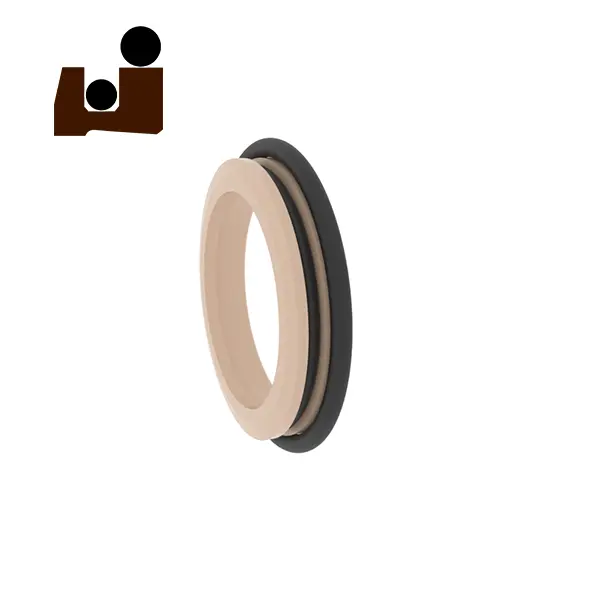

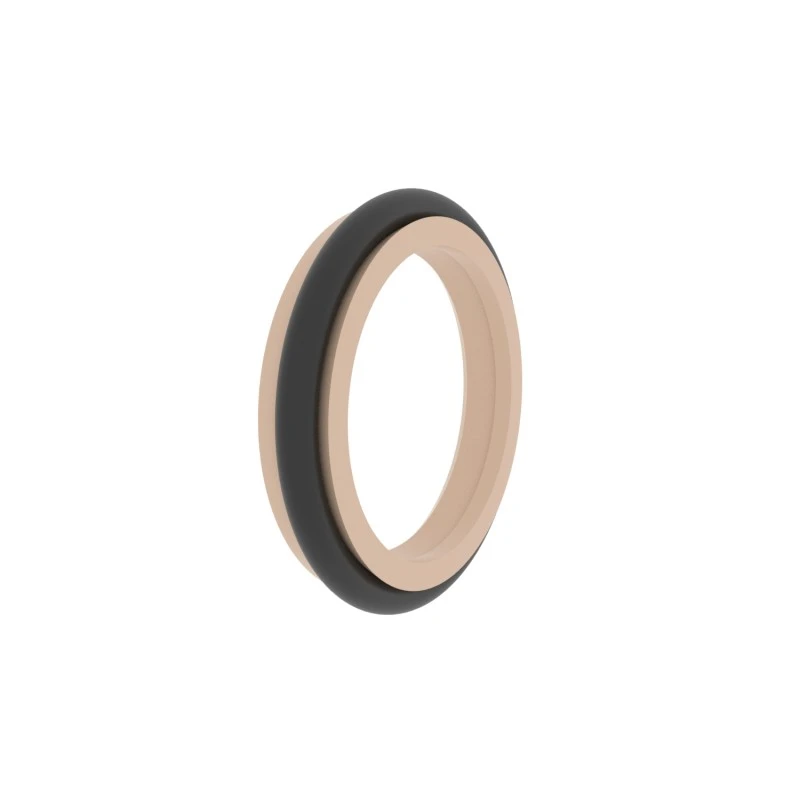

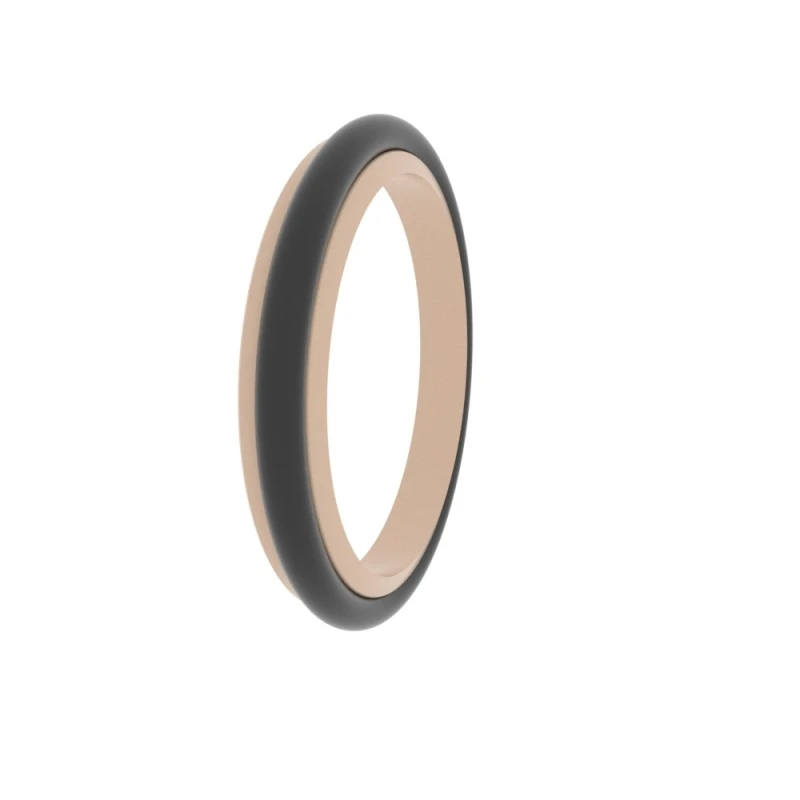

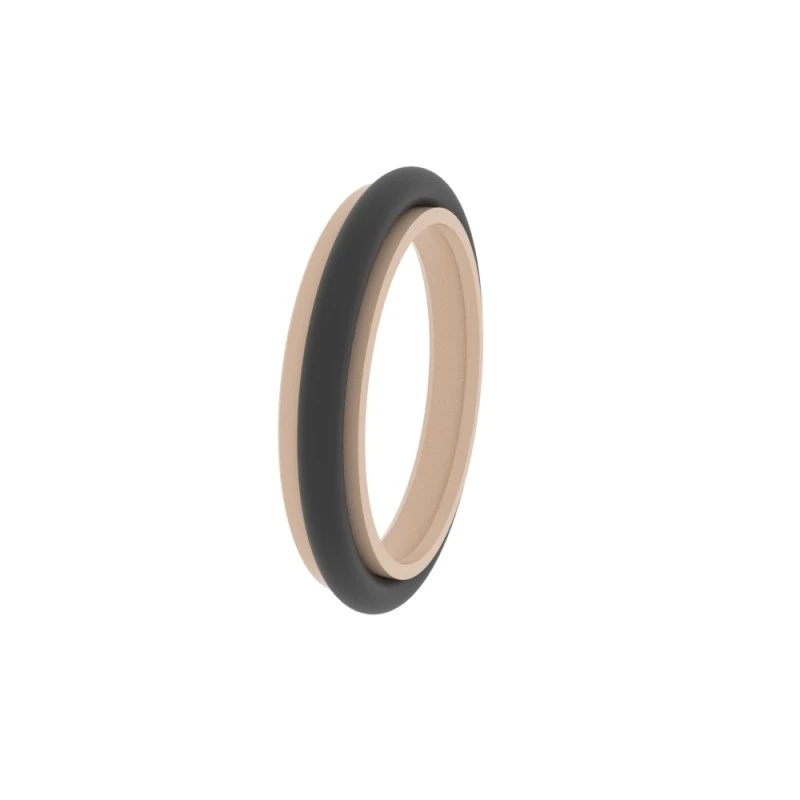

RCA115



Tamaño de pedido
Φd ...... diámetro exterior
ΦD1 ...... diámetro exterior
Φd ...... diámetro interno
L ...... ancho de la ranura

Ejemplo de pedido
Modelo: RCA115
Tamaño de la ranura/altura total del sello de polvo: 100x108.8x6
Material: PTFE3+NBR

Tipo de sello: RCA115, RCA118
Aplicación principal: industria química, industria alimentaria y válvulas de servo
Ventajas: coeficiente de baja fricción, sin arrastre, pequeño espacio de instalación, vida larga resistente al desgaste y excelentes capacidades de ajuste y posicionamiento durante el trabajo.
Material: tetrafluoroetileno, goma de nitrilo o goma de flúor

Ejemplos de ritmo de sello	Las siguientes son dimensiones de ranura estándar (se pueden producir sellos de polvo de cualquier tamaño dentro del rango de tamaño)

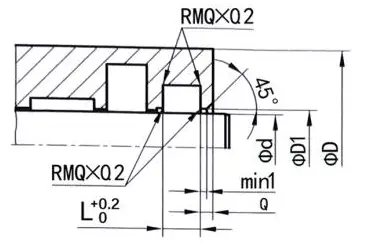

	RCA115	ΦD	ΦD	L	D1	a	Anillo
		6-11.9	ΦD+4.8	3.7	D+1.5	2	1.78
		12-64.9	ΦD+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	ΦD+8.8	6.0	D+1.5	3	3.53
		251-420.9	ΦD+12.2	8.4	D+2	3	5.33
		421-650.9	ΦD+16.0	11.0	D+2	4	7.00
		≥150	ΦD+20.0	12.0	D+2.5	5	8.40
