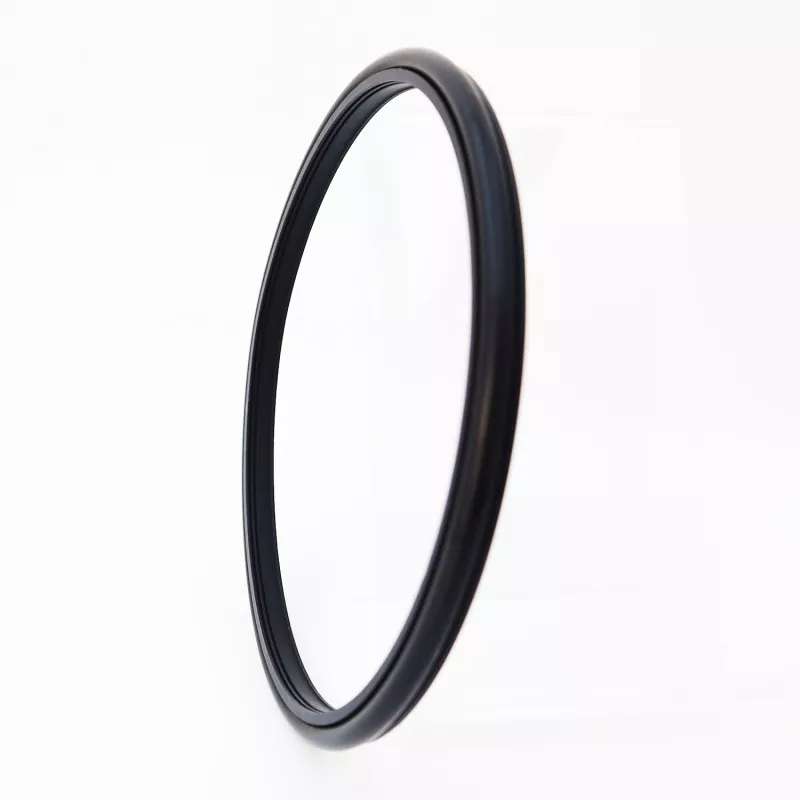

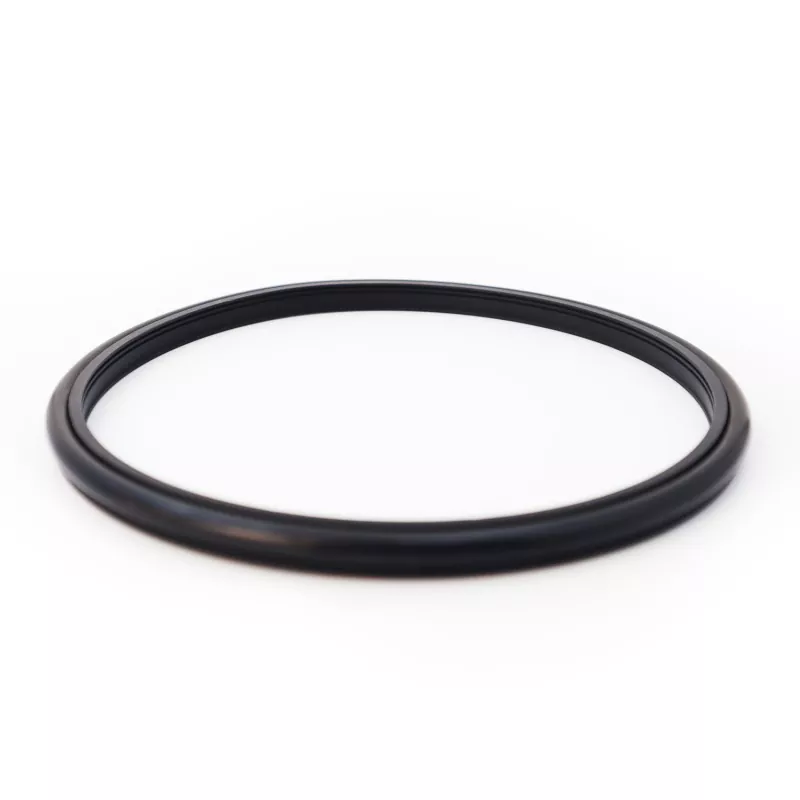

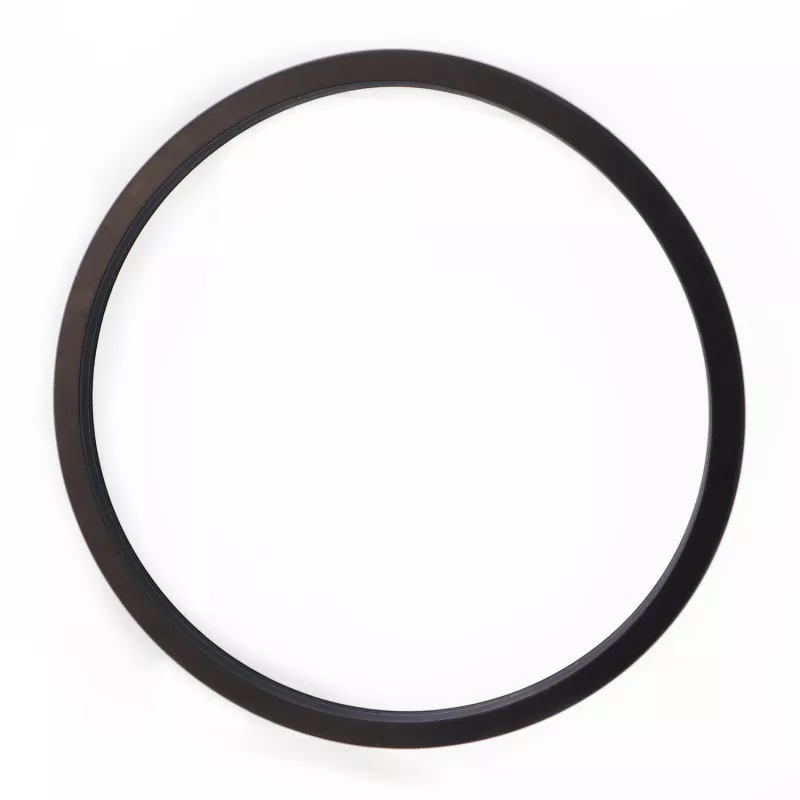

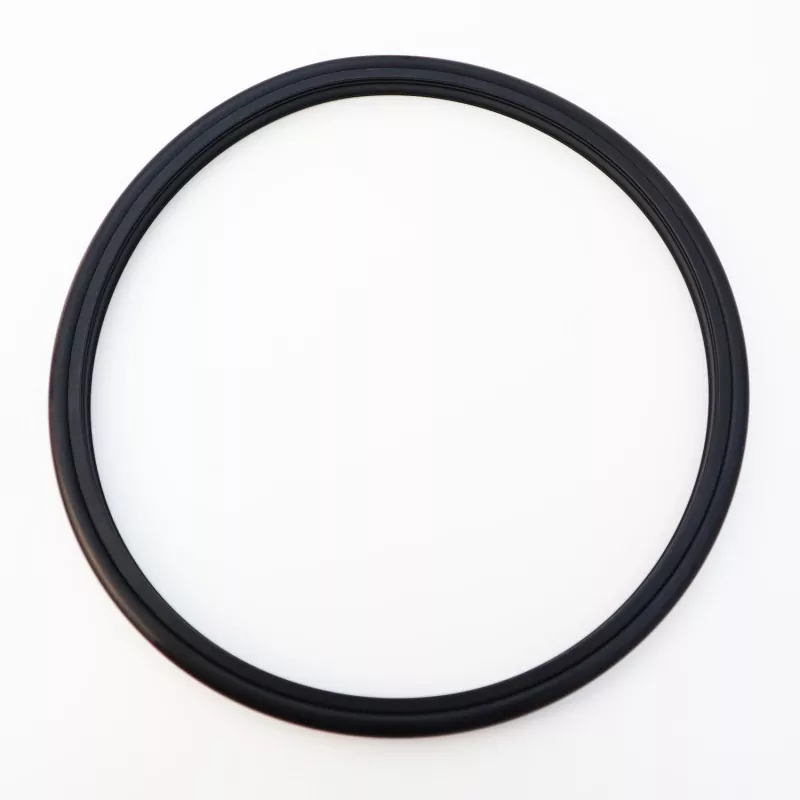

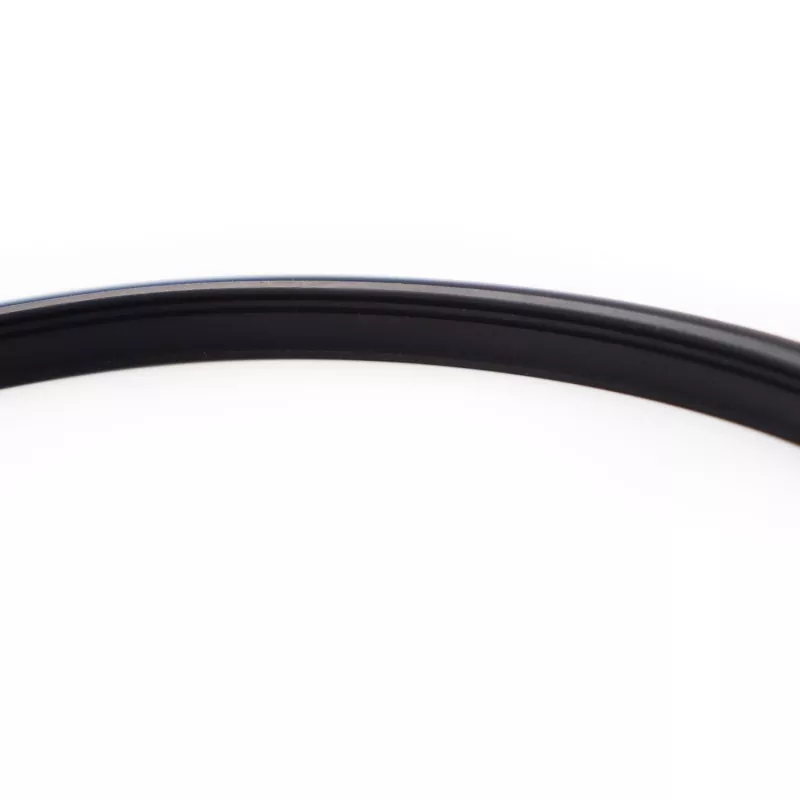

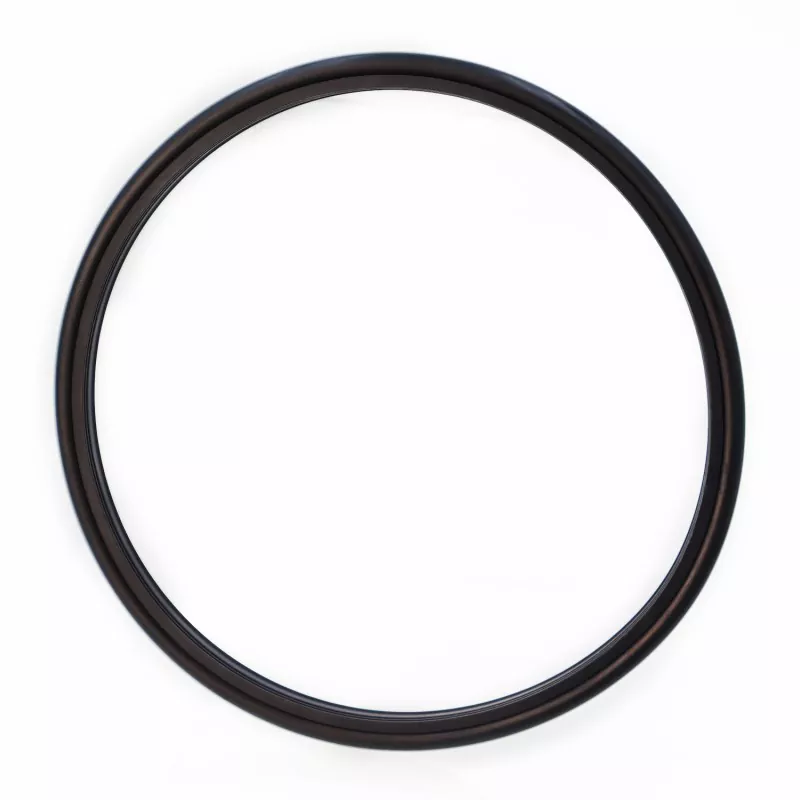

El sello combinado dentado reforzado RC2061 (diseñado para sellar lechadas de cemento) consta de un anillo de sellado dentado especialmente diseñado hecho de plástico de ingeniería de alto rendimiento y una junta tórica de caucho; Es adecuado para sellado unidireccional en aplicaciones hidráulicas alternativas y rotativas. Su espesor de labio optimizado resiste la erosión causada por la lechada de cemento y las impurezas del lodo, lo que garantiza un sellado confiable y una baja fricción al tiempo que requiere un espacio de instalación mínimo. El diseño facilita el montaje y el mantenimiento y mitiga eficazmente la rápida degradación del sello causada por partículas en el medio.
Se utiliza principalmente en aplicaciones como bombas de émbolo, bombas de lodo, herramientas de perforación de tornillo, plataformas de perforación, equipos de exploración petrolera y plantas mezcladoras de concreto. Las características clave incluyen una larga vida útil, baja fricción, excelente rendimiento de sellado, tamaño compacto y facilidad de instalación y mantenimiento.
Cuando se utiliza para sellar medios similares a lodo, se recomienda inyectar grasa lubricante entre los dos (o más) elementos de sellado.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medio |
|
|
movimiento alternativo |
movimiento rotacional |
|||
|
≤100 |
-35 a +100 (con junta tórica NBR) |
≤6 |
≤2 |
Agua, lodo, petróleo crudo, aceite hidráulico, emulsión. |
|
-20 a +200 (con junta tórica de FKM) |
||||
1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo RO1 (NBR), fluoroelastómero RO2 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE4; otros materiales disponibles incluyen PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modelo de pedido: RC2061-80*91.7*7.6-PTFE4-R01 (Modelo - Diámetro del eje * Diámetro de la ranura * Ancho de la ranura - Código de material)
Disponible en cualquier tamaño dentro del rango especificado.
|

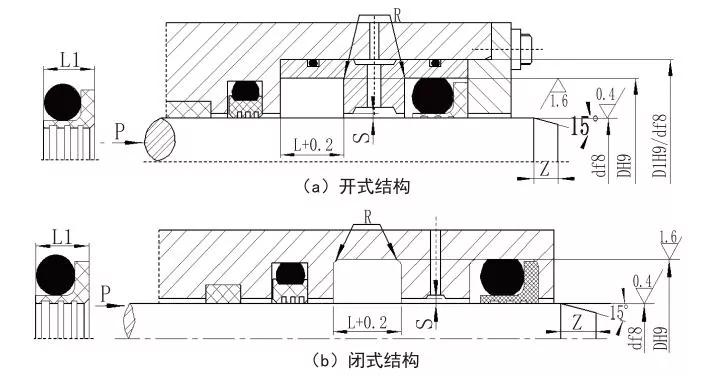

Rango de diámetro del eje Tipo estándar re f8 RC2061 |
Rango de diámetro del eje Trabajo pesado re f8 RC2061-Z |
Diámetro de ranura D H9 |
Ancho de ranura L+0.2 |
Ancho del sello L1 |
Radio de esquina Rmáx |
Juego radial Smáx |
Chaflán Zmín |
Diámetro de la sección transversal de la junta tórica |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Para diámetros de eje ≤30 mm, se recomienda un diseño de ranura abierta.
2. Para aplicaciones de sellado giratorio, se recomienda una dureza de la superficie del eje de HRC ≥58.
3. Para presiones superiores a 30 MPa, se recomienda un ajuste H8/f8 para la separación de extrusión.
