1. Excelente resistencia química
2. Amplio rango de temperatura de funcionamiento
3. Adecuado para lubricación sin aceite y con baja lubricación
4. Baja fricción para un consumo mínimo de energía.
5. Adecuado para altas velocidades lineales
6. Sin efecto stick-slip, baja resistencia al arranque después de un tiempo de inactividad prolongado
7. Adecuado para ejes giratorios no templados (con la selección adecuada de sellos de labio de PTFE)
8. Adecuado para aplicaciones de alta presión.
Las aplicaciones típicas incluyen: compresores rotativos, compresores de tornillo, transmisiones/cajas de cambios, sopladores, motores, máquinas herramienta, bombas, motores hidráulicos, centrífugas, etc.
Requisitos de dureza para superficies de contacto.
Dureza recomendada: HRC ≥ 58. La dureza requerida depende de muchos factores; para aplicaciones de baja presión y baja velocidad, también son adecuados ejes giratorios más blandos. Para metales blandos, se recomiendan sellos de labio de PTFE6.
Requisitos de calidad para superficies de contacto Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Forma de sección transversal |
Modelo |
Presión |
Temperatura |
Velocidad |
Medio |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Petróleo, gas, agua, etc. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Petróleo, gas, agua, etc. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Petróleo, gas, agua, etc. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Petróleo, gas, agua, etc. |
Sello de recirculación en espiral dinámico de fluidos: El tipo RCS-D utiliza un sello de labio con un patrón de recirculación en espiral, lo que mejora el rendimiento del sellado. El eje giratorio sólo puede girar en una dirección.

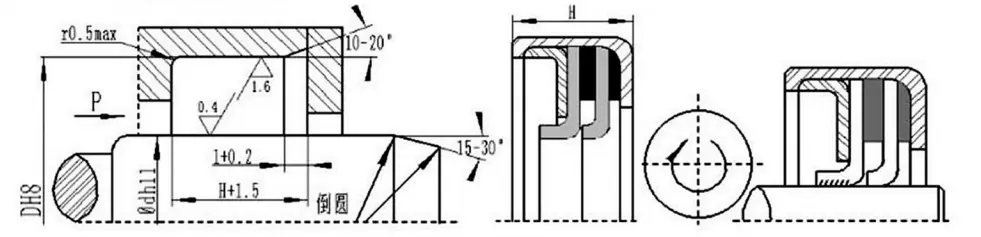

Requisitos de ubicación de instalación
Ejemplo de pedido: RCS-A-65×85×10 Modelo - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Póngase en contacto con nuestra empresa; el modelo RC2057 ofrece productos con una longitud máxima de 1600 mm.
Guía de instalación del sello de aceite de PTFE
1. Limpie y lubrique el sello de aceite y todas las piezas de instalación;
2. Antes de la instalación, el sello de aceite debe colocarse en un eje liso con el mismo diámetro que el eje para evitar un ajuste excesivo y fallas en la instalación, y para evitar el sobrecalentamiento durante la operación inicial;
3. Antes de la instalación, aplique sellador (como Loctite 601 o 641) a la circunferencia exterior y la cara del extremo del sello de aceite para evitar fugas en el diámetro exterior;
4. Al instalar el labio del sello de aceite de PTFE en el eje, se debe proteger el labio del sello de aceite de PTFE para evitar daños al labio de sellado debido a roscas, chaveteros, etc.;
5. Se debe utilizar un manguito guía para instalar el sello de aceite de PTFE para proteger el labio contra daños. El manguito guía tiene un ángulo cónico de 15 grados en el extremo guía y el orificio interior del otro extremo se ajusta deslizantemente en el eje. El diámetro exterior del manguito guía es el diámetro del eje + 1 mm, con una superficie lisa y bordes redondeados. Consulte la Figura 1 para ver la instalación del sello de aceite de PTFE;
6. Se recomienda que el material de la funda guía sea plástico duro;
7. Después de instalar el sello de aceite, se debe fijar con un dispositivo de sujeción y sellar con sellador en la circunferencia exterior y la cara del extremo. Consulte la Figura 2 para ver la fijación del sello de aceite de PTFE.

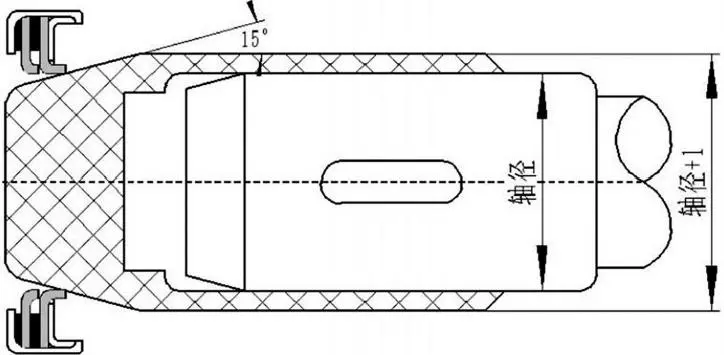

Figura 1. Instalación del sello de aceite de PTFE.

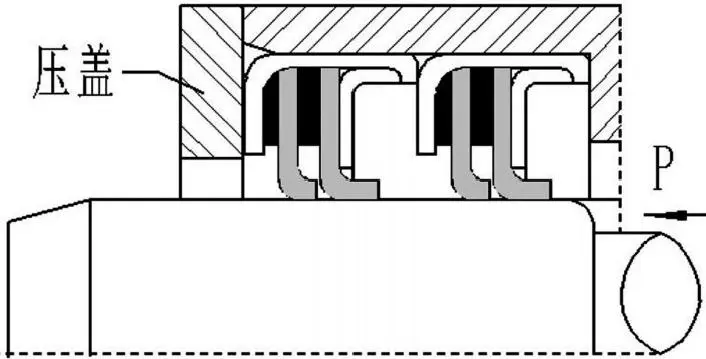

Figura 2. Fijación del retén de aceite de PTFE.
