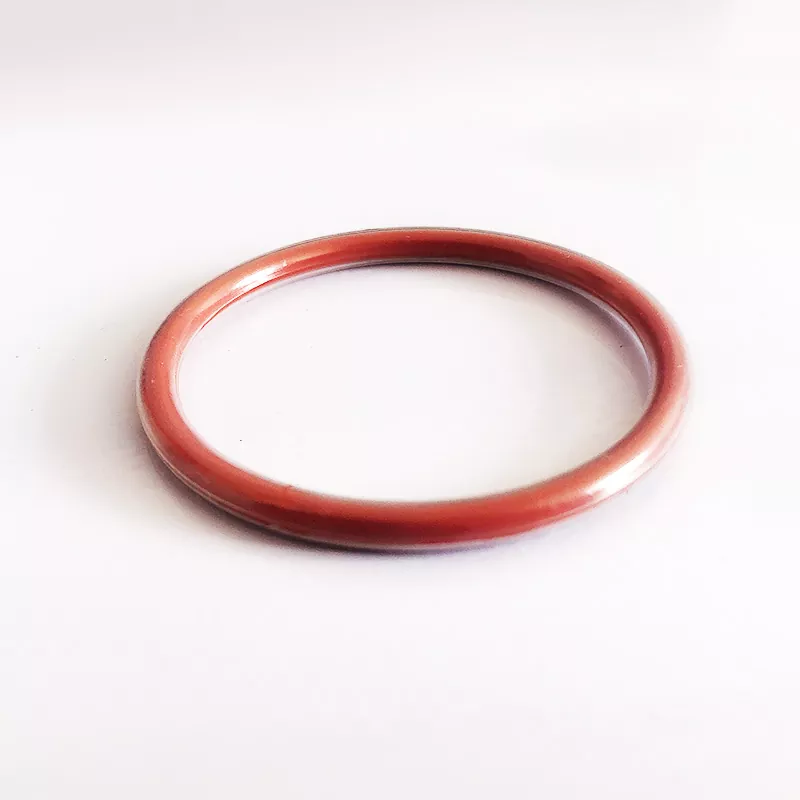

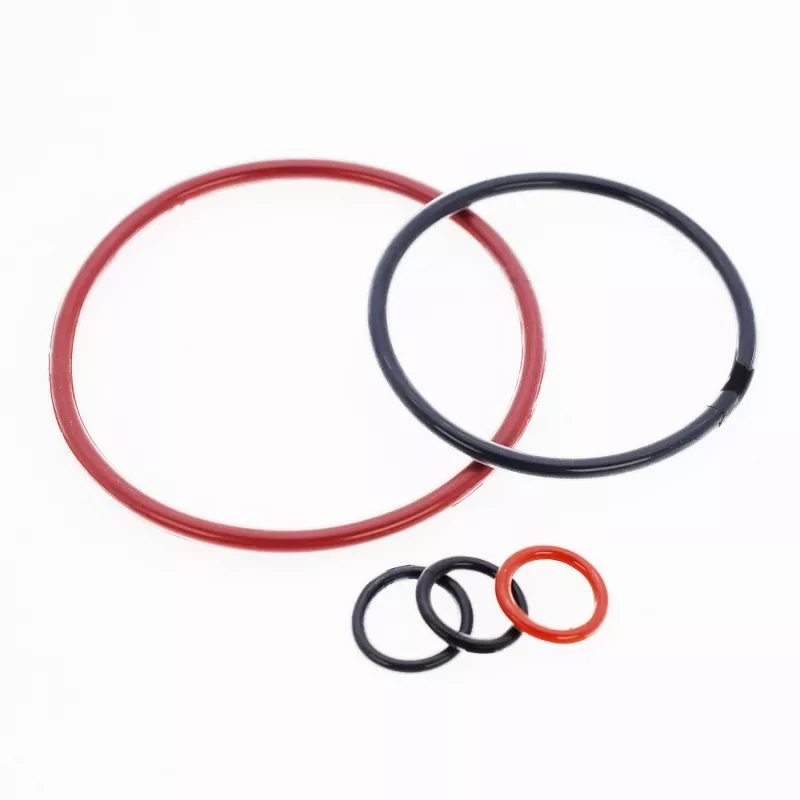

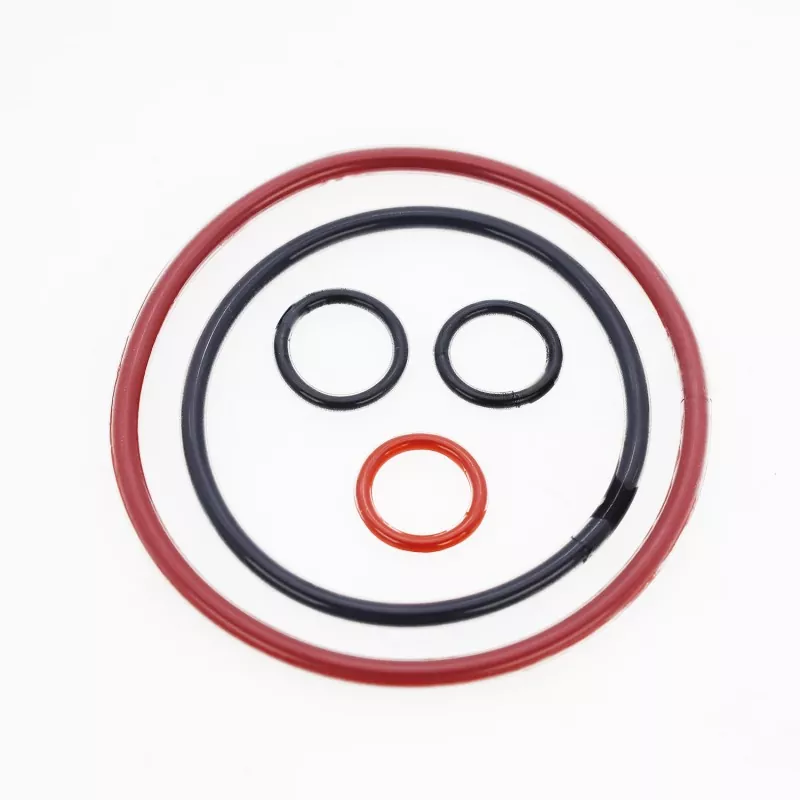

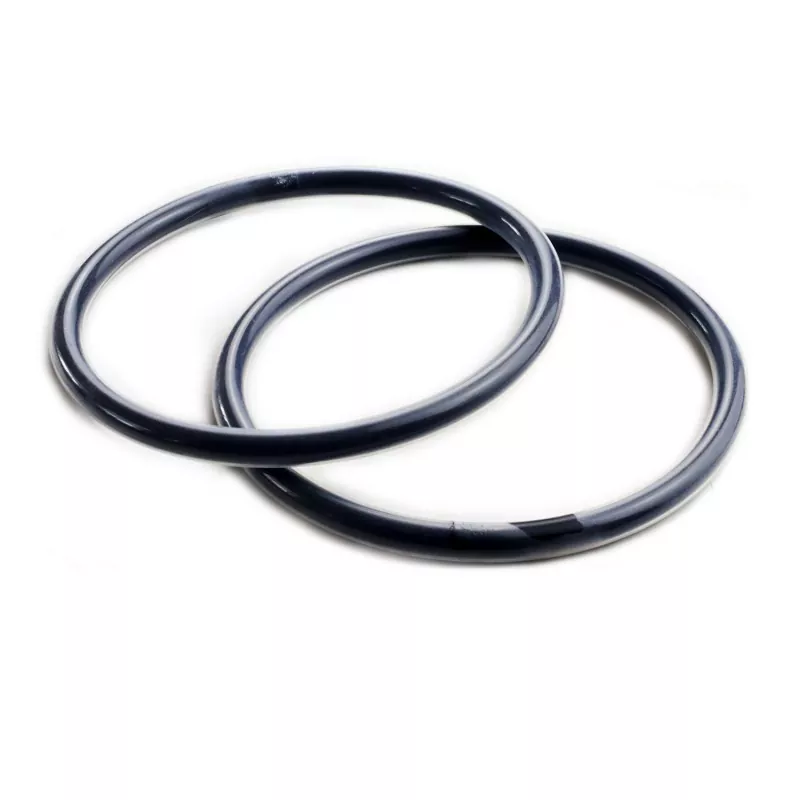

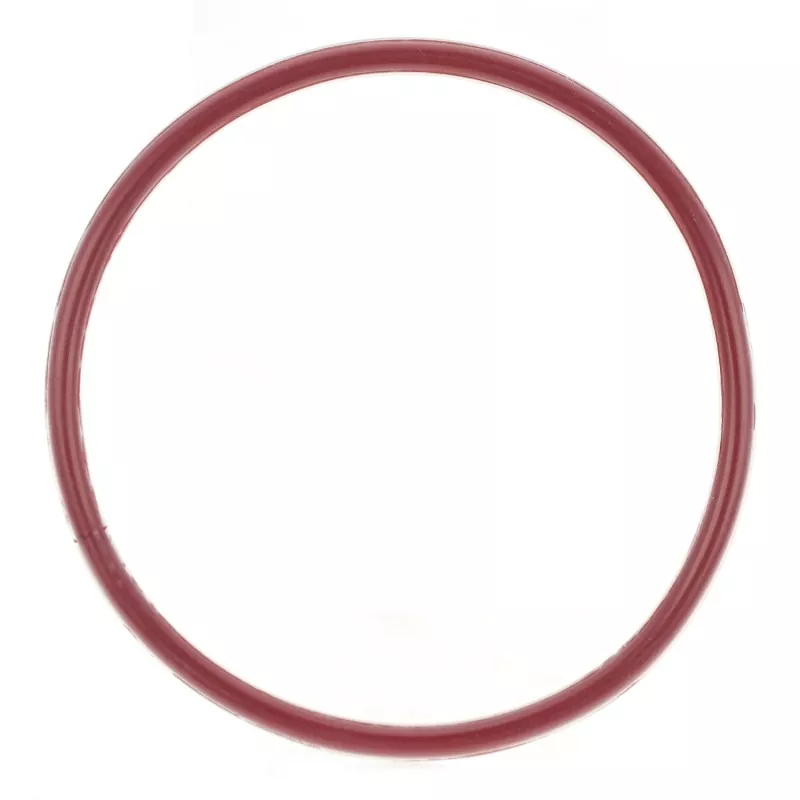

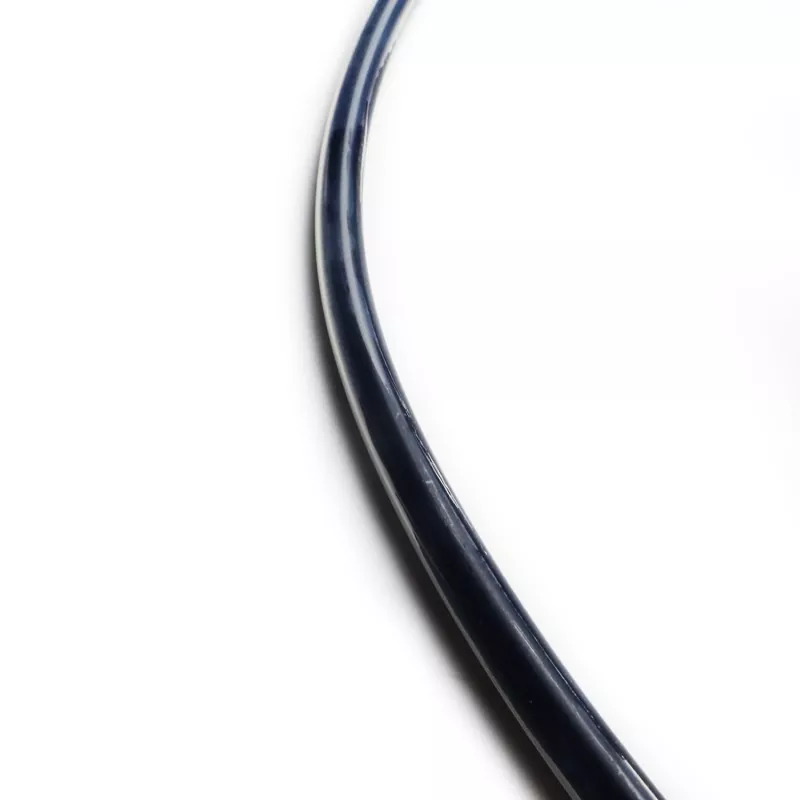

Las juntas tóricas encapsuladas de FEP/PFA combinan la elasticidad y las capacidades de sellado del caucho con la resistencia química del teflón. Consisten en un núcleo de silicona o caucho fluorado revestido por una capa relativamente delgada de Teflón FEP o Teflón PFA.
Estas juntas tóricas ofrecen una excelente resistencia a la fricción, la hinchazón, la alta presión y la deformación por compresión. Proporcionan una estabilidad de sellado superior, lo que reduce significativamente las fugas de equipos y la frecuencia de reemplazo de piezas, lo que los hace adecuados para aplicaciones de sellado en industrias como la manufacturera, de procesamiento de alimentos, farmacéutica y aeroespacial.
Material: Teflon FEP y Teflon PFA son químicamente similares, pero Teflon PFA ofrece una resistencia superior a las altas temperaturas en comparación con Teflon FEP.
Encapsulación de teflón FEP: -60 °C a 205 °C (puede soportar 260 °C por períodos cortos)
Encapsulación de teflón PFA: -60 °C a 260 °C (puede soportar 300 °C por períodos cortos)
1. Excelente resistencia química; compatible con casi todos los medios químicos
2. Amplio rango de temperatura de funcionamiento
3. Buena resistencia a la compresión
4. Baja fricción
5. Excelente resistencia a la hinchazón
6. Resistencia a alta presión
7. Durabilidad superior del sellado y larga vida útil
Bombas y válvulas, recipientes de reacción, sellos mecánicos, filtros, recipientes a presión, intercambiadores de calor, calderas, bridas de tuberías, compresores de gas, etc.
Procesamiento químico, fabricación de aeronaves, productos farmacéuticos, transporte de petróleo y productos químicos, refinación de petróleo, fabricación de películas, ingeniería de refrigeración, procesamiento de alimentos, fabricación de papel, fabricación de tintes, pulverización de pintura, etc.
|

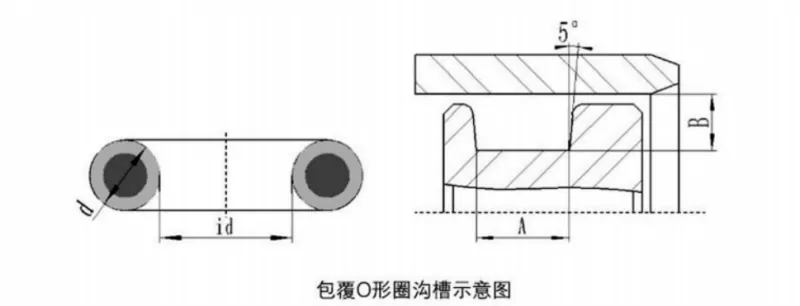

Diámetro del alambre d |
Un(mm) |
B(mm) |
||
|
Sello estático |
Sello dinámico |
Sello neumático |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6.15/6.27 |
6,43/6,48 |
1. Las superficies donde se instala o hace contacto la junta tórica encapsulada deben ser lisas y libres de rebabas, ranuras o bordes afilados. La rugosidad de la superficie del orificio debe ser de 1,6 µm y la del eje de 0,8 µm.
2. Aplique aceite o grasa limpio y ligero para lubricar la superficie de la junta tórica encapsulada y las superficies de contacto.
3. Si la instalación en el eje resulta difícil, sumerja la junta tórica en agua caliente durante unos minutos para permitir que se expanda; esto suaviza y expande el anillo, facilitando la instalación. Instalar la junta tórica mientras está caliente le permite volver a sus dimensiones originales al enfriarse.
4. Evite doblar excesivamente la junta tórica encapsulada, ya que esto puede provocar que el revestimiento de teflón se arrugue, afectando así su rendimiento.
Las tasas de compresión recomendadas para juntas tóricas encapsuladas son las siguientes:
Sellado estático: 15%–20%
Sellado dinámico: 10%–12%
Aplicaciones neumáticas: 7%–8%
La compresión real debe determinarse en función de las condiciones de funcionamiento, en particular de factores como la presión de trabajo del sello.
