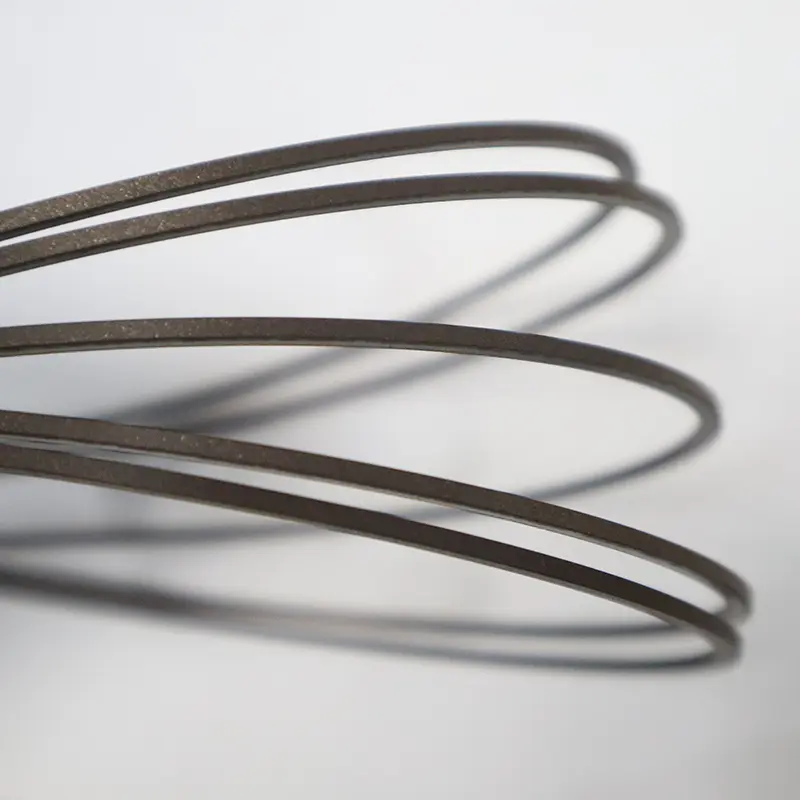

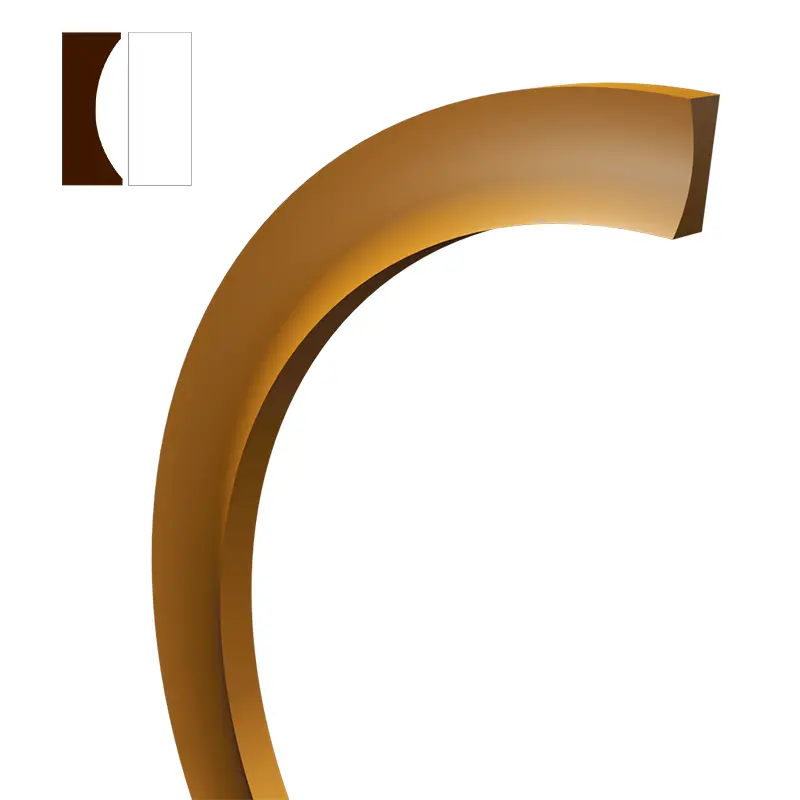

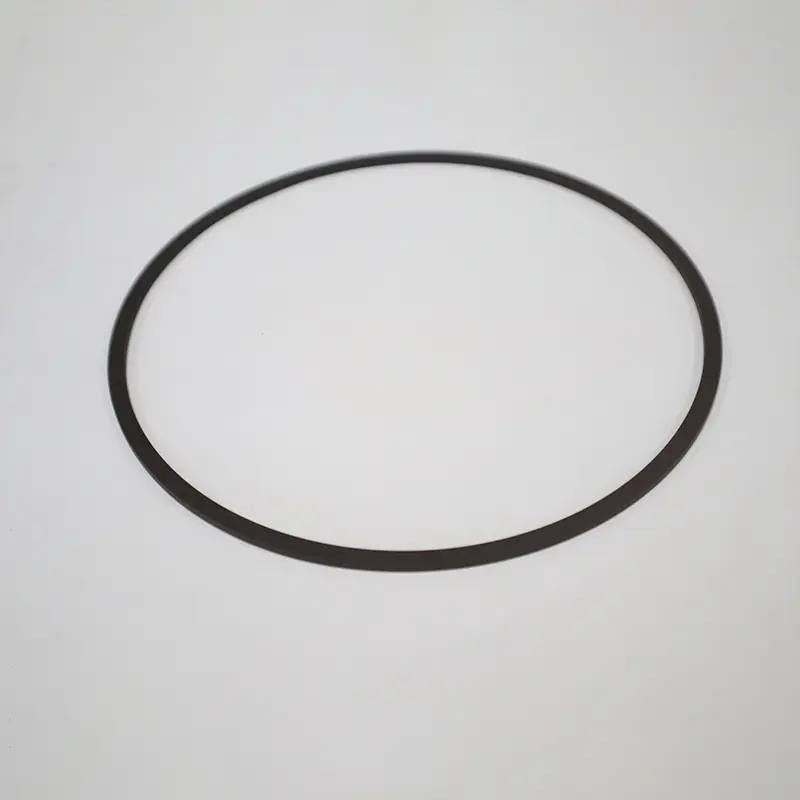

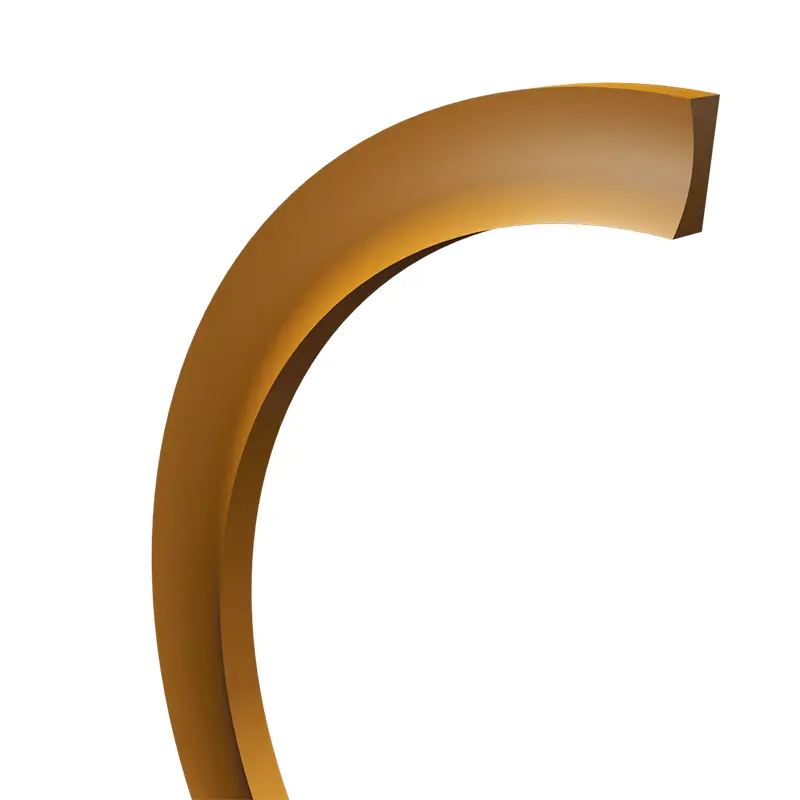

Anillo de retención

El anillo de retención se usa junto con la junta tórica o el anillo de la estrella para evitar que el anillo de sellado se aprieta en el espacio en el lado de baja presión bajo la acción de la presión. A medida que la presión continúa aumentando, el anillo de sellado está dañado por la "extrusión" y finalmente no se sella. Si se usa un anillo de retención, se puede evitar la "extrusión" del anillo de sellado. Por lo tanto, el anillo de retención es un suplemento para el anillo de sellado. No es un sello en sí, pero aumenta el rango de presión de trabajo del anillo de sellado.

El anillo de retención se usa junto con la junta tórica para evitar que se "extrusión", proteja efectivamente la junta tórica, aumente su vida útil y permita una brecha de sellado más grande, reduciendo así los costos de procesamiento.

Características y aplicaciones del producto:

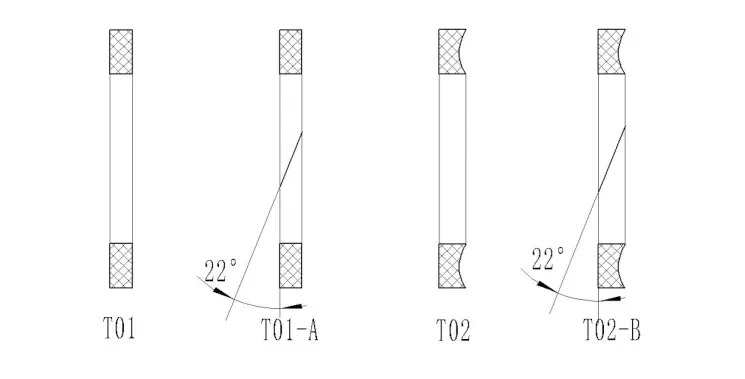

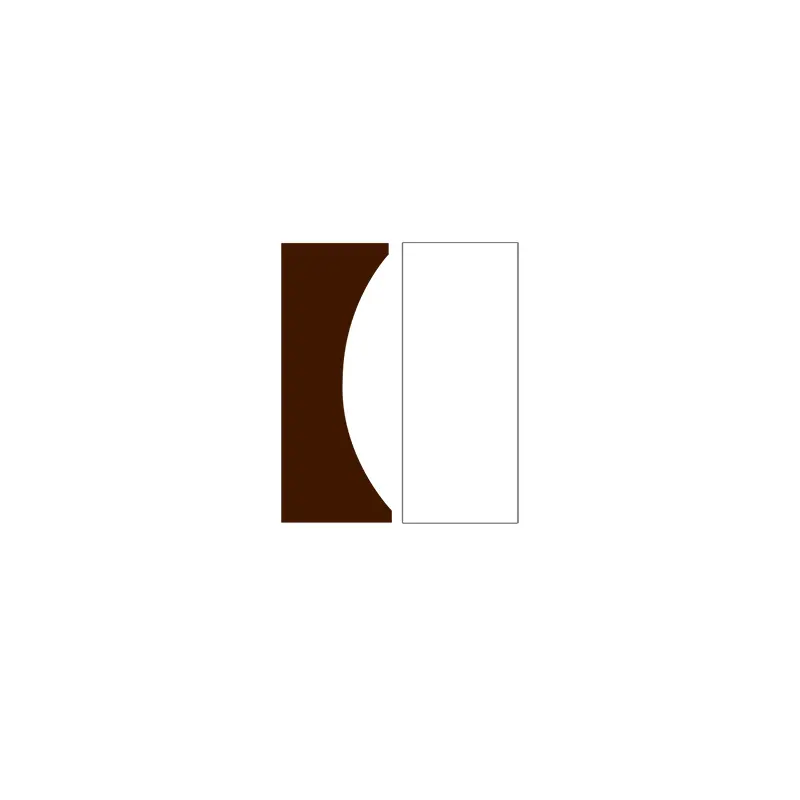

Retener la forma del anillo y el tipo de estructura

Datos técnicos

Presión de trabajo: el sello estático puede alcanzar aproximadamente 200 mPa (dependiendo del material y el tipo de sello del anillo de retención), el sello recíproco puede alcanzar aproximadamente 40 mPa. La rotación de swing/lenta de velocidad puede alcanzar aproximadamente 15 mPa.

Velocidad: el recíproco y la rotación pueden alcanzar aproximadamente 2 m/s (dependiendo del material).

Estándares de pedido

(1) Los anillos de retención de la serie T01 están compuestos de diámetro interno D1, ancho W y espesor T.

Ejemplo: T01-00356 D1: 3.56*W: 1.35*T: 1.23

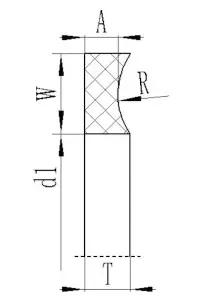

(2) Los anillos de retención de la serie T02 están compuestos de diámetro interno D1, ancho w y grosor A y T.

Ejemplo: T02-027 D1: 33.78*W: 1.35*A: 1.14*t: 1.24
