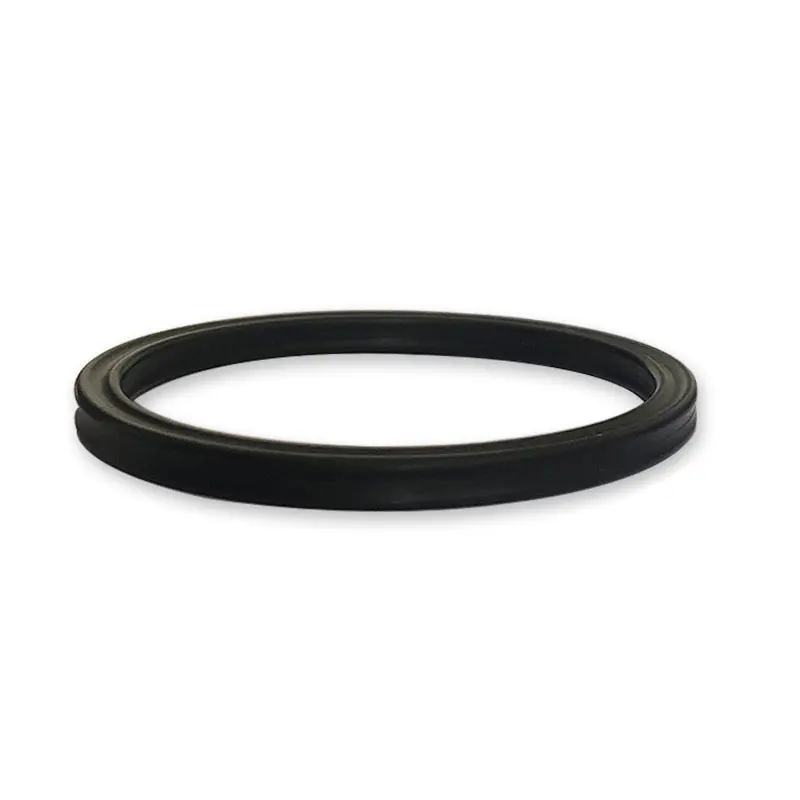

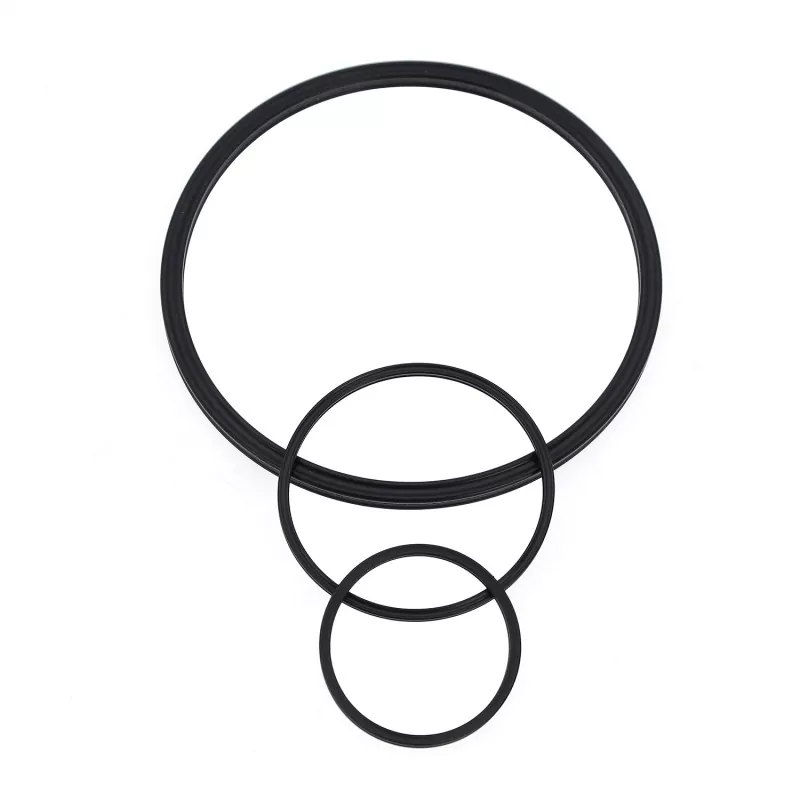

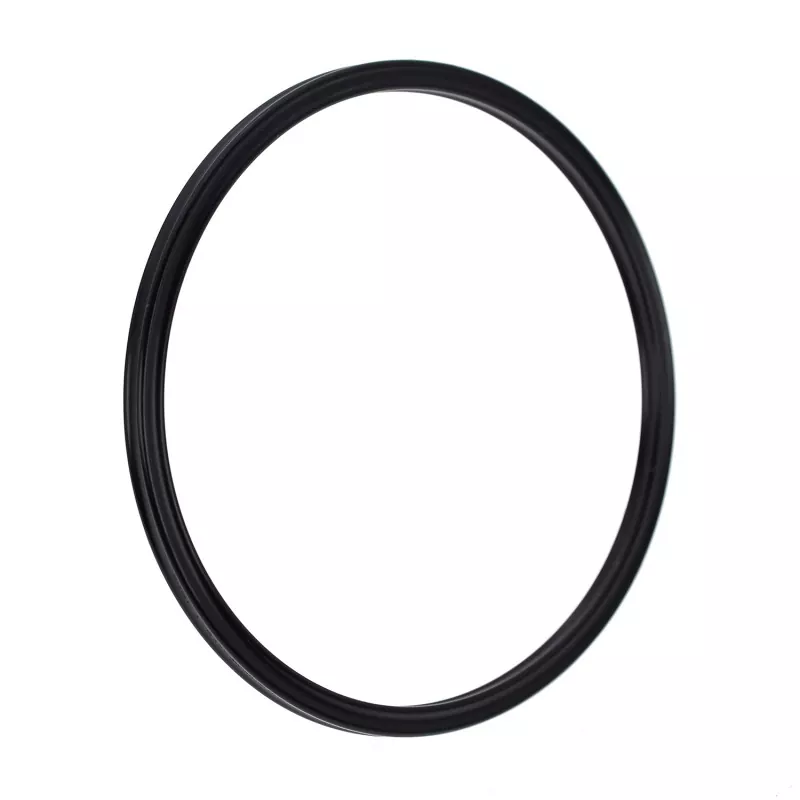

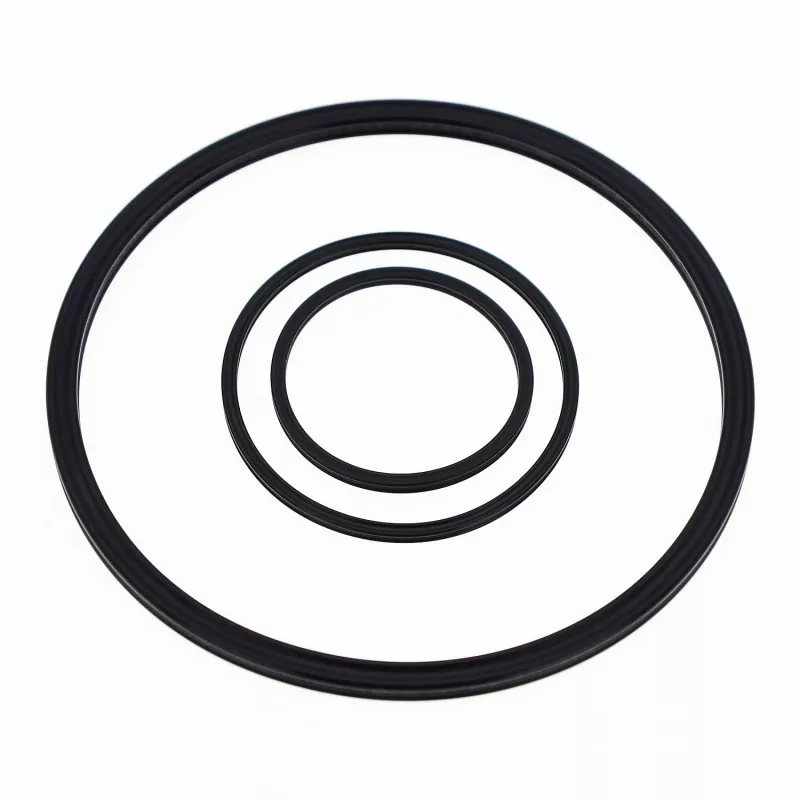

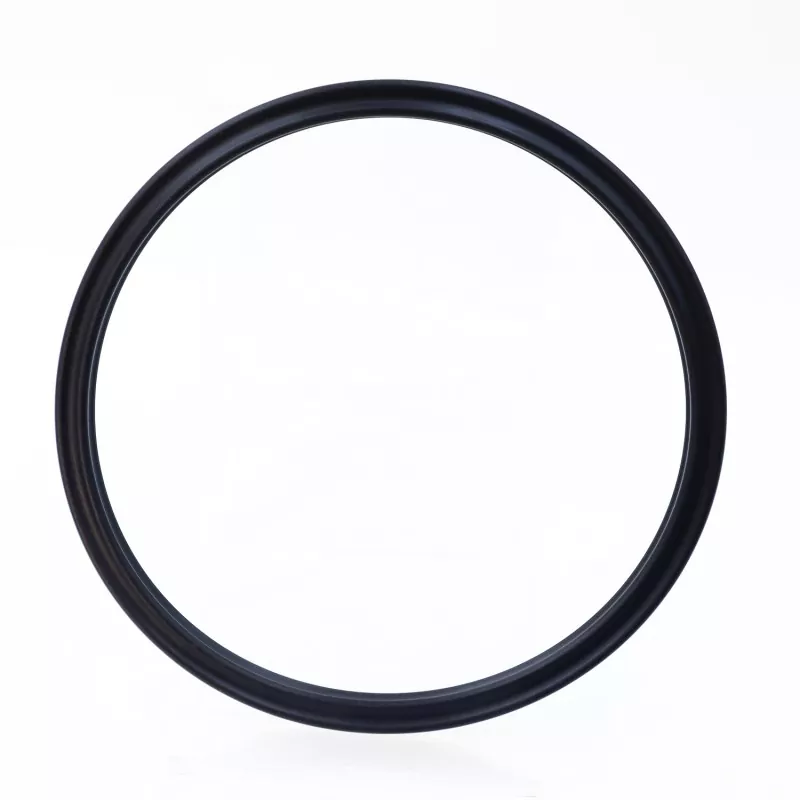

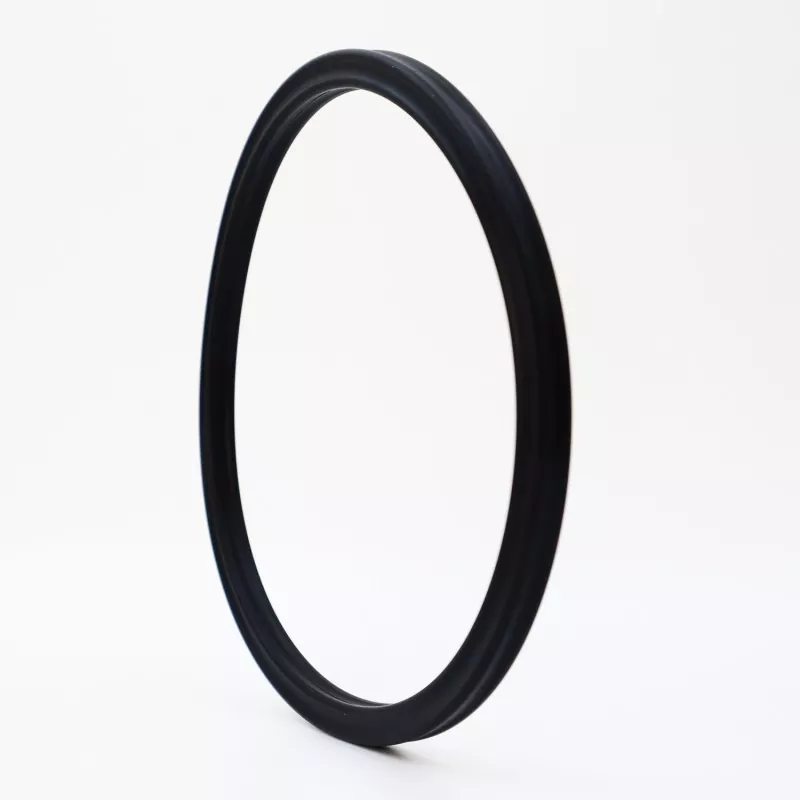

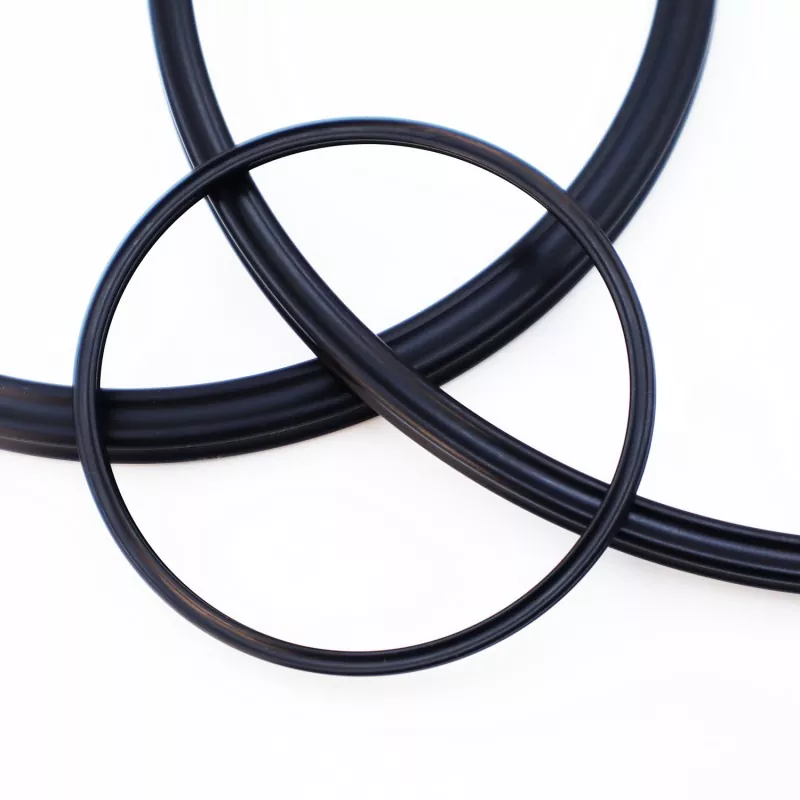

Anillo de sellado en forma de estrella

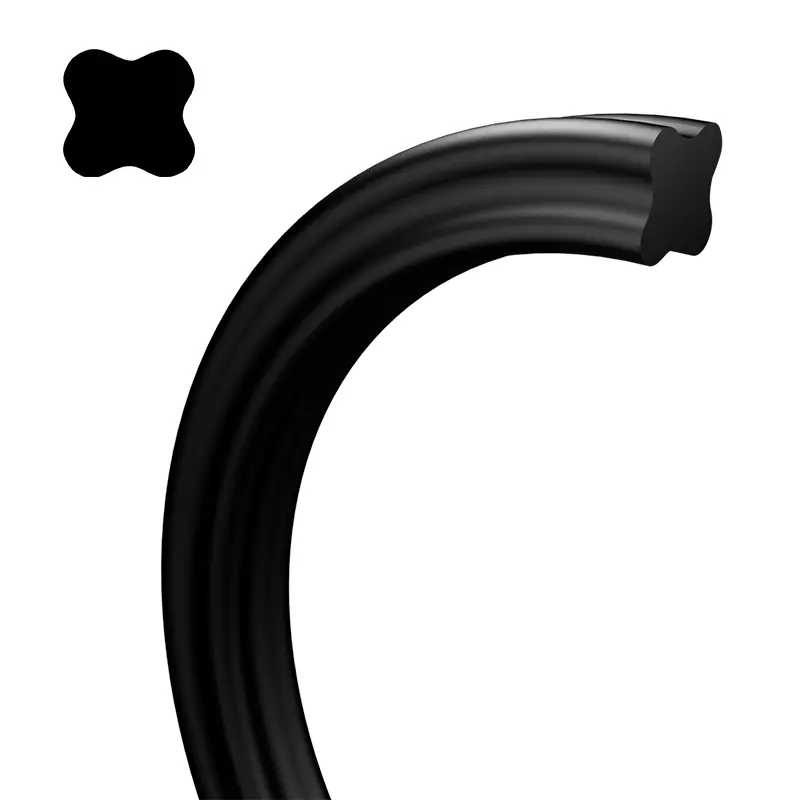

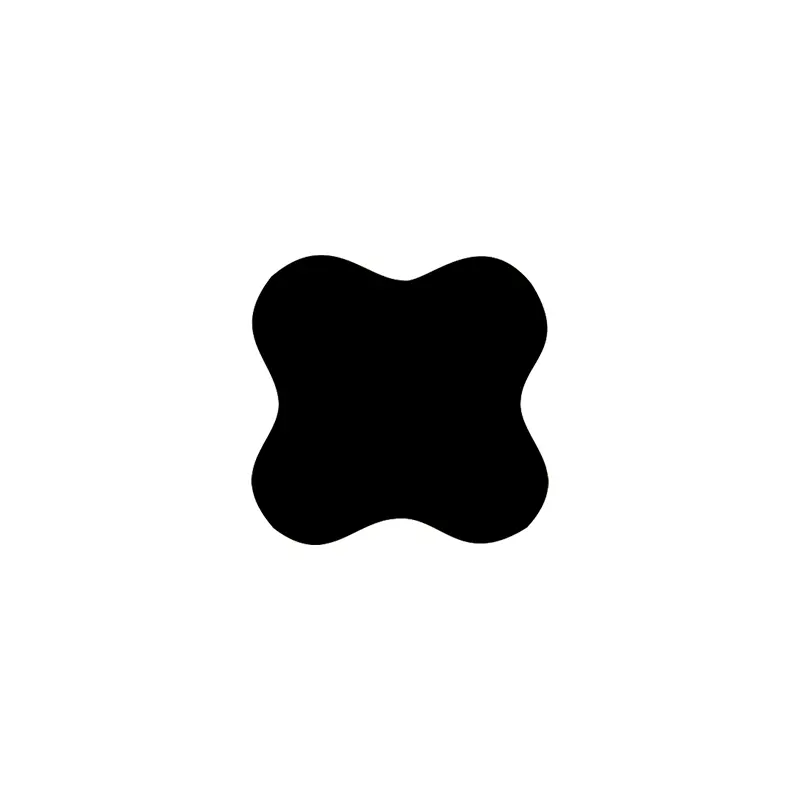

El anillo de sellado en forma de estrella es un sello de cuatro labios con forma de X, por lo que también se le llama anillo en X. Es una mejora y mejora sobre la base de la junta tórica. Sus dimensiones de sección transversal son las mismas que las de la junta tórica del estándar americano AS568A y básicamente puede reemplazar el uso de la junta tórica.

En comparación con la junta tórica, el anillo de sellado en forma de estrella forma una cavidad de lubricación entre los labios de sellado, que tiene una menor resistencia a la fricción y una pequeña resistencia al arranque. Debido a que su borde de flash está ubicado en la parte cóncava de la sección transversal, el efecto de sellado es mejor. La sección transversal no circular evita eficazmente el fenómeno de balanceo durante el movimiento alternativo.

El campo de aplicación del anillo obturador en forma de estrella es muy amplio. Elija el material adecuado según la temperatura, presión y medio. Para que el anillo de sellado en forma de estrella se adapte a la aplicación dada, se deben considerar las limitaciones mutuas entre todos los parámetros de trabajo. Al determinar el rango de aplicación, se deben considerar la temperatura máxima, la temperatura de trabajo continuo y el ciclo de operación. En ocasiones rotativas, también se debe considerar el aumento de temperatura provocado por el calor de fricción.

Este anillo de sellado en forma de X es un elemento de sellado autoajustable. La fuerza de sellado en el estado inicial depende de la cantidad de compresión y de la dureza del material. A medida que aumenta la presión del sistema, aumentará la deformación por compresión del anillo de sellado y aumentará la fuerza de sellado total, formando un sello confiable.

Características y aplicaciones del producto:

Selección de anillo de sellado en forma de estrella.

Sellado estático o movimiento lineal alternativo.

(1) Sellado del orificio: el diámetro interior del anillo de sellado en forma de estrella debe ser compatible con la ranura, o menos de aproximadamente el 2% del diámetro inferior de la ranura. Porque la fuerza de precompresión generada por la precompresión puede evitar eficazmente que el anillo de sellado se tuerza y ​​ruede.

(2) Sellado del eje: el diámetro interior del anillo de sellado en forma de estrella debe ser igual o ligeramente mayor que el diámetro exterior del eje, que se puede controlar dentro del 1%. El anillo de sellado será más fácil de instalar y tendrá una vida útil más larga.

Sellado rotativo

El diámetro interior del anillo en forma de estrella es aproximadamente entre un 2% y un 5% mayor que el diámetro del eje que sella. Porque el anillo de sellado generará fricción y calor cuando se use en rotación, y el elastómero se encogerá después del calentamiento (efecto de calentamiento Joule). Para garantizar la lubricación y el funcionamiento fiable del anillo de sellado, se debe seleccionar un anillo en forma de estrella con un diámetro interior mayor que el diámetro del eje. Generalmente, un anillo de sellado con una sección transversal más pequeña puede satisfacer las necesidades de sellado estático y, a la inversa, se debe utilizar un anillo de sellado con una sección transversal más grande para satisfacer los requisitos de sellado dinámico. En el caso de alta presión o gran espacio de extrusión, se debe seleccionar un material de caucho con mayor dureza. La mejor manera es agregar un anillo de soporte de PTFE para evitar daños por extrusión a alta presión.

Material

El material es generalmente caucho de nitrilo NBR Shaw A70. Otros materiales pueden referirse a los materiales utilizados para las juntas tóricas.

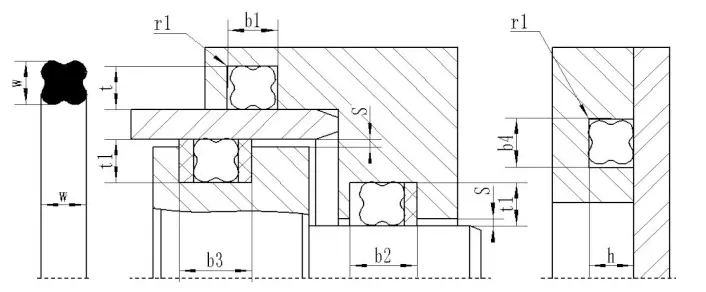

Diseño de ranura recomendado para anillo de estrella.

Anillo de sellado en forma de estrella-X-RING (estándar americano AS568A)

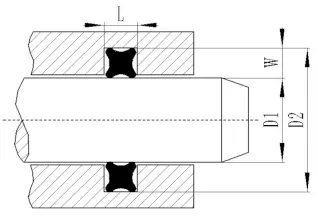

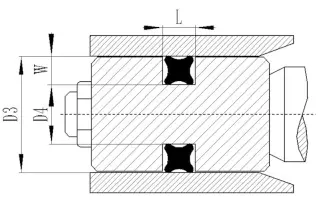

Sello del vástago del pistón (para eje)					Sello del pistón (agujero)
Modelo de producto	Especificaciones y dimensiones		Sellos de varilla			Sello de pistón		Ancho de ranura
	Diámetro interior dN	Diámetro de la sección transversal CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
