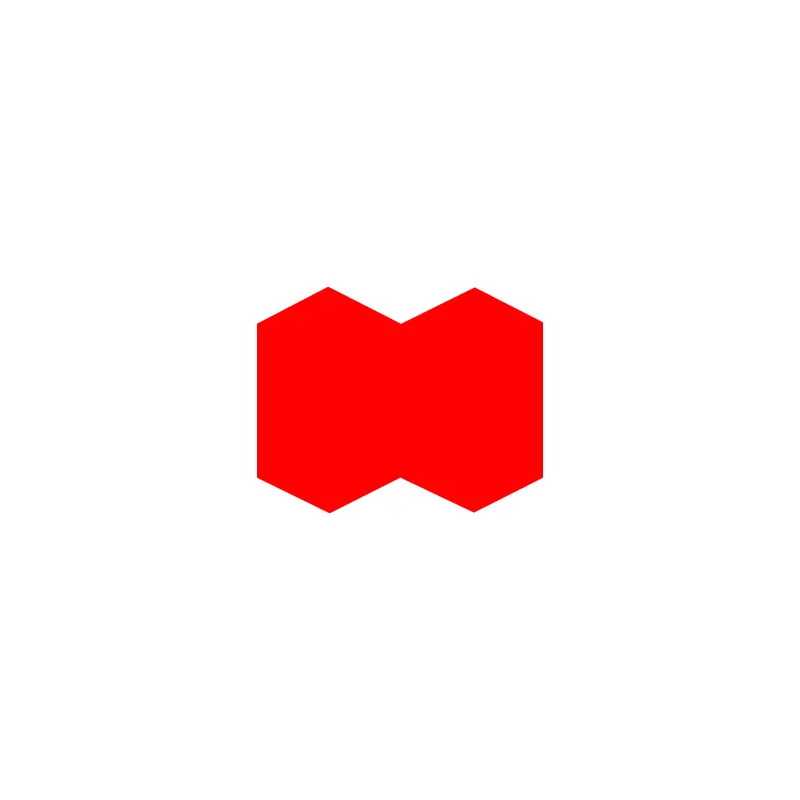

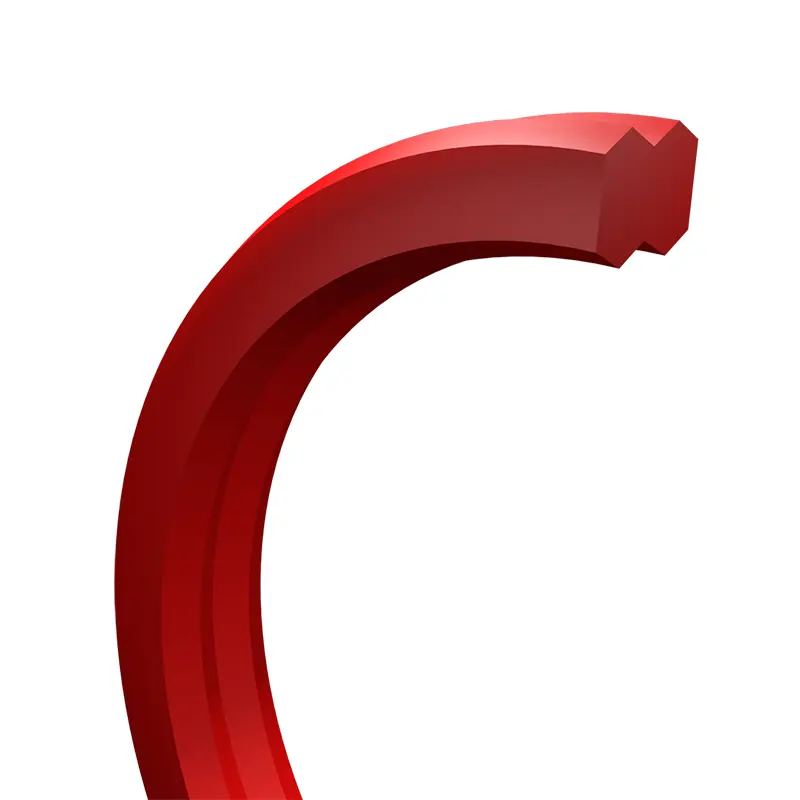

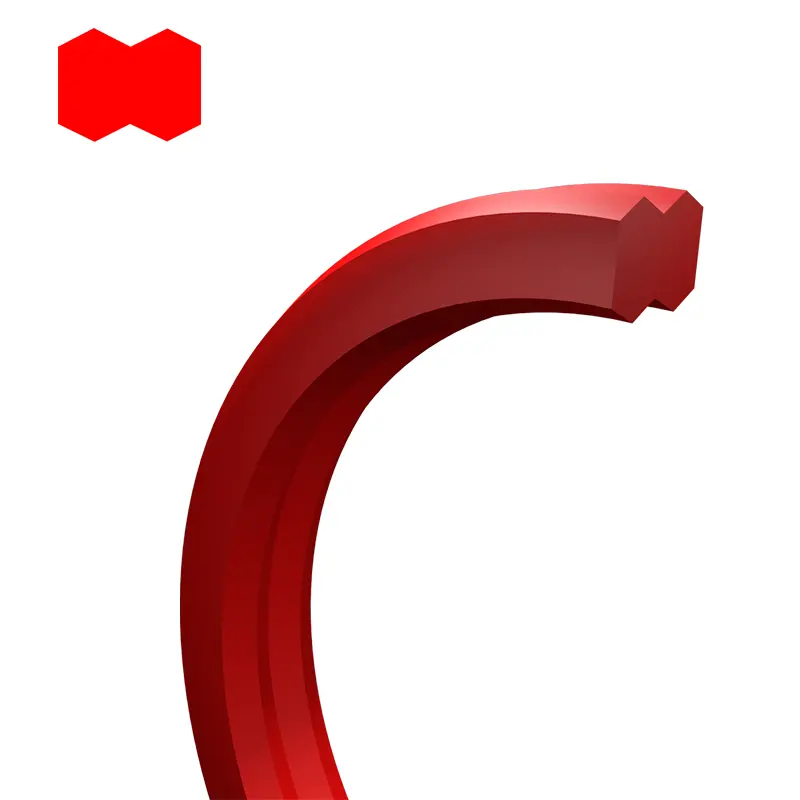

En el diseño actual del cilindro hidráulico, las juntas tóricas o la combinación de anillo de retención de juntas tóricas + se usan principalmente como sellos estáticos. Sin embargo, esta solución de sellado tiene ciertos riesgos durante el ensamblaje porque la junta tórica puede torcerse y la posición del anillo de retención puede no ser óptima. Esta solución también muestra desventajas en el caso de la pulsación de presión y la intrusión de la suciedad. En este caso, el anillo de sellado en forma de mancuerna se puede usar como un sustituto ideal como un sello hidráulico estático de un solo original.
Características y aplicaciones del producto:
Datos técnicos
Presión: hasta 50 mPa.
Temperatura: -35 ℃ ...+110 ℃.
Material: poliuretano.
Requisitos de instalación
(1) El chaflán de instalación se selecciona de acuerdo con el valor de la profundidad de la ranura W (mm)
Cuando w <3; C≥3.
Cuando w> 3; C≥5.
(2) acabado superficial
| Tipo de sello | Superficie | Real academia de bellas artes | RZ | Rmax |
| Sello radial | Superficies de apareamiento (orificio, pistón, eje) | ≤1.6 | ≤6.3 | ≤10 |
| Fondo | ≤3.2 | ≤6.3 | ≤16 | |
| Surgimiento | ≤3.2 | ≤6.3 | ≤16 |
(3) El anillo de sellado en forma de pesa no tiene fuga en las siguientes condiciones de prueba y es muy resistente a la extrusión.
|
|
Prueba de alto voltaje | Prueba de pulsación de presión |
| Presión P | 40/52MPA | 30MPA |
| Temperatura t | 100 ℃/80 ℃ | 60 ℃ Temperatura máxima del tanque de combustible |
| Medio | Aceite hidráulico HLP 46 | Aceite hidráulico HLP 46 |
| En condiciones de prueba | 72h | 500000 pulsación de presión |
(4) espacio de sellado óptimo:
Diámetro de cilindro - H8
Manga de guía - G6
Dado que el sello es muy resistente a la extrusión, se puede lograr un espacio de sellado radial de 0.2 mm.
En el uso de baja temperatura, se deben evitar las desviaciones de la manga de la guía al orificio del cilindro y la varilla del pistón.

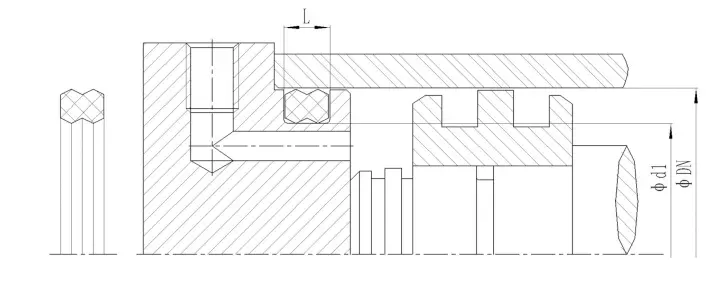

Recomendaciones de instalación
Ventaja
En comparación con las juntas tóricas o las combinaciones de anillo de retención de juntas tóricas, los sellos con mancuernas tienen las siguientes ventajas:
(1) muy resistente a la torcedura
(2) Fácil de instalar
(3) Larga vida útil
(4) Resistencia de alta presión
Solicitud
Los sellos con mancuernas se usan comúnmente en cilindros hidráulicos, como:
(1) carretillas elevadoras
(2) Hidráulica de maquinaria de construcción
(3) Hidráulica industrial
(4) Máquinas herramientas
(5) máquinas de moldeo por inyección
(6) prensas hidráulicas
(7) Válvulas de cartucho
