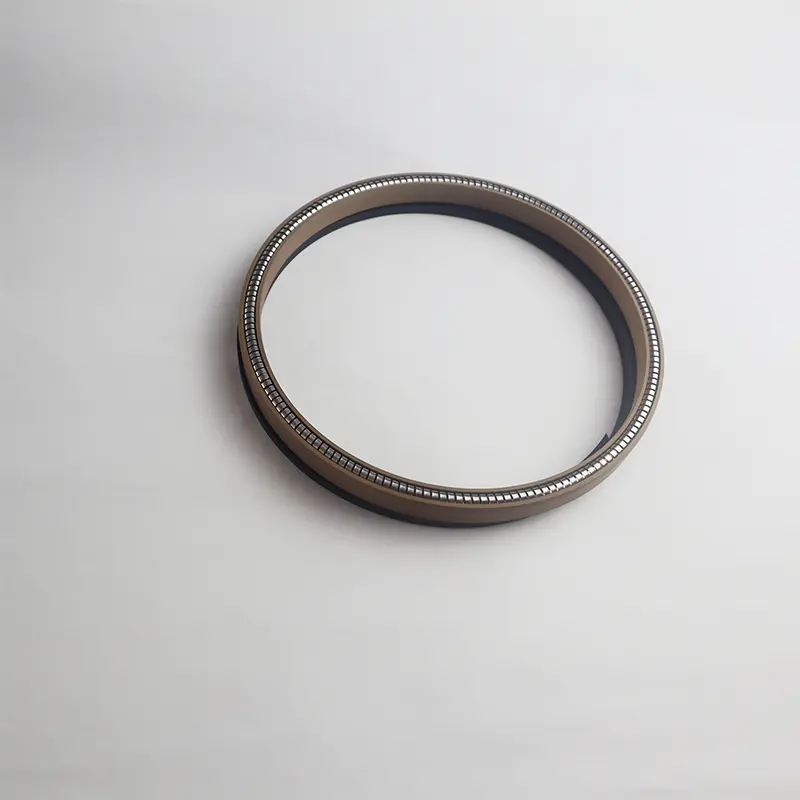

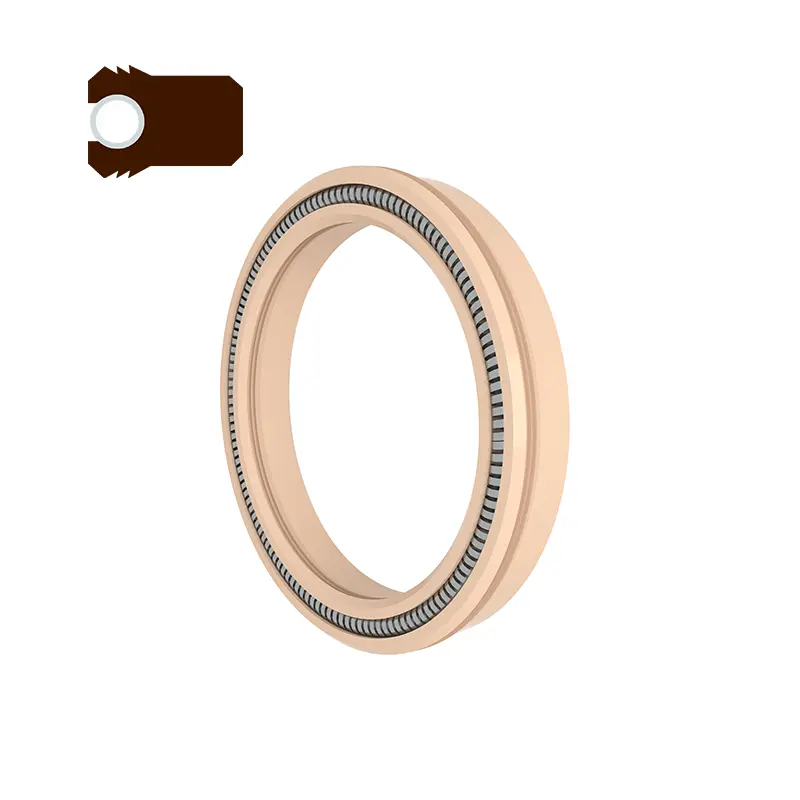

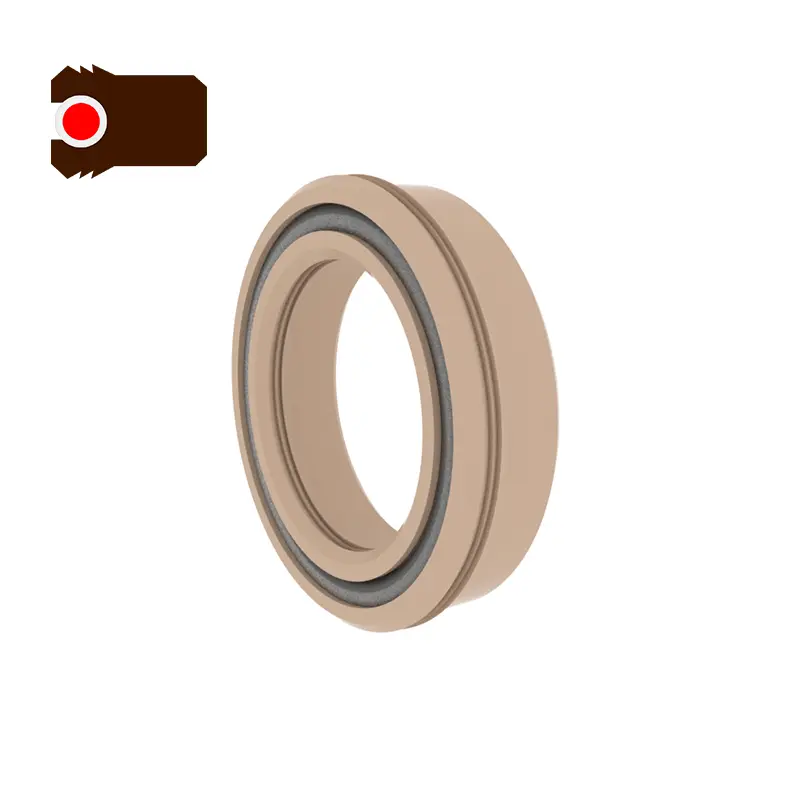

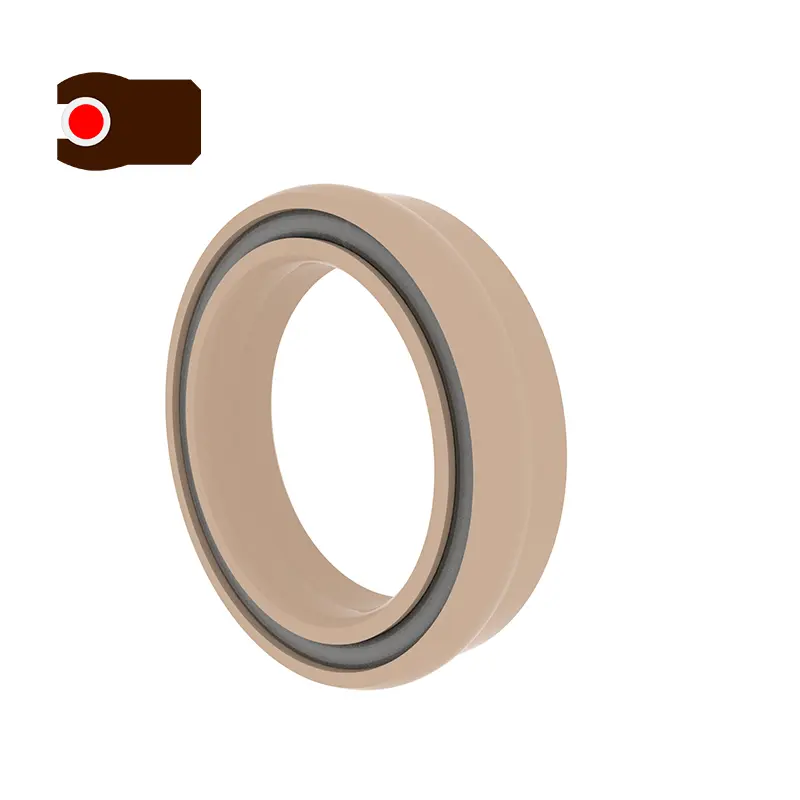

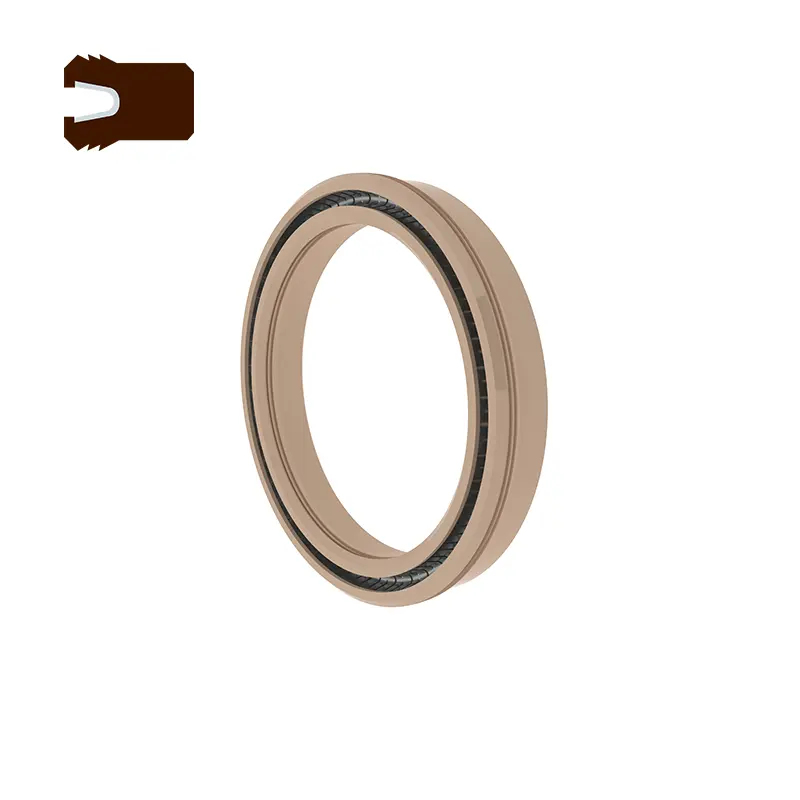

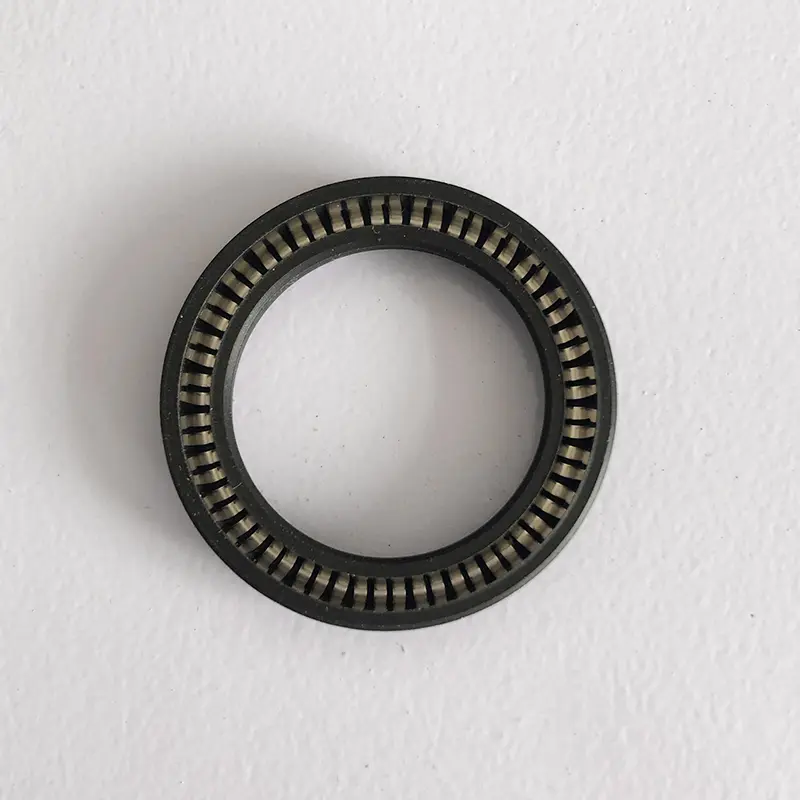

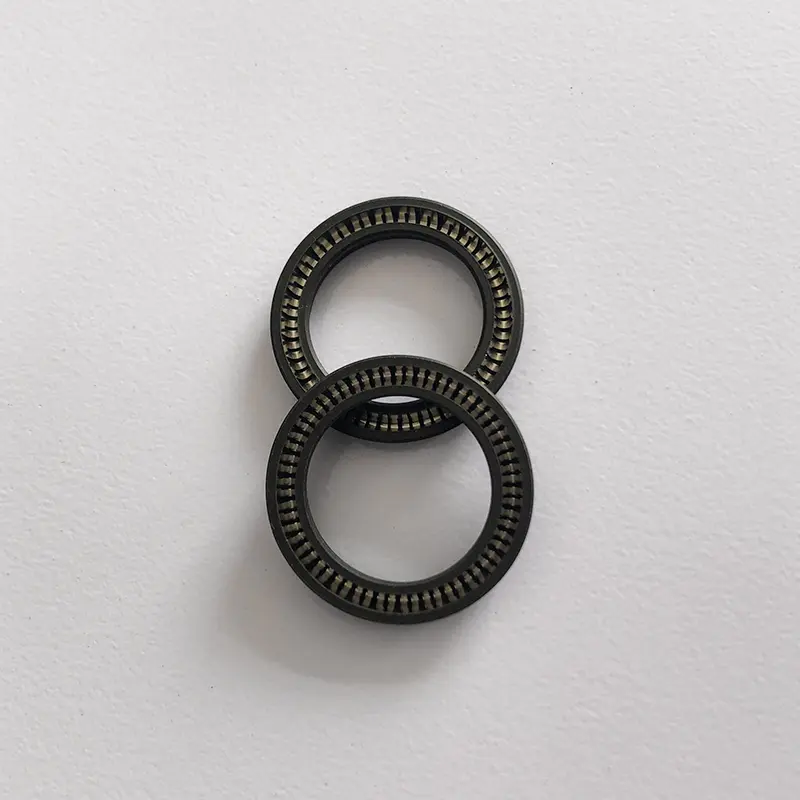

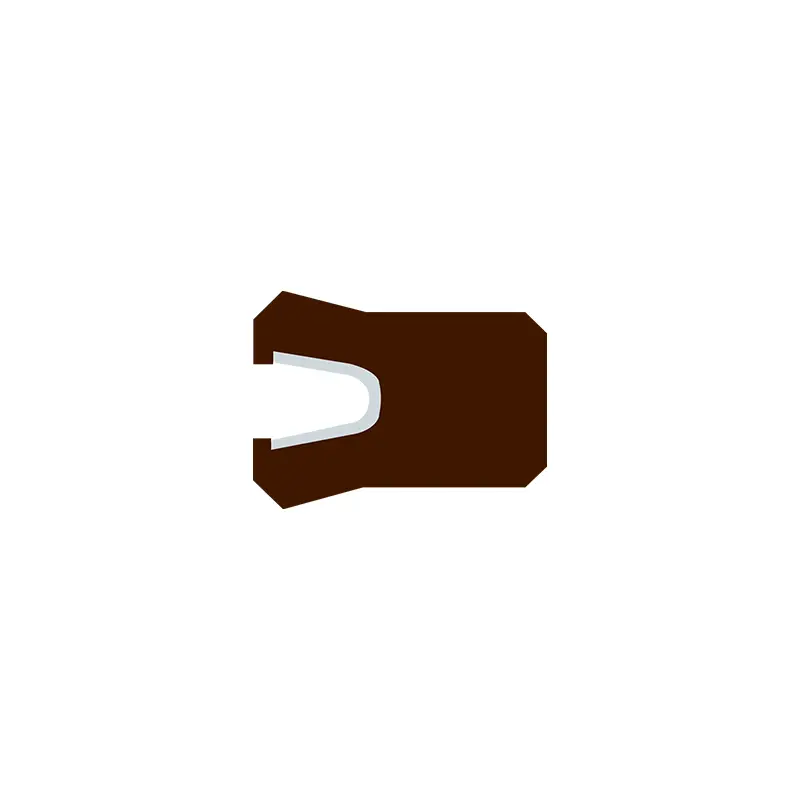

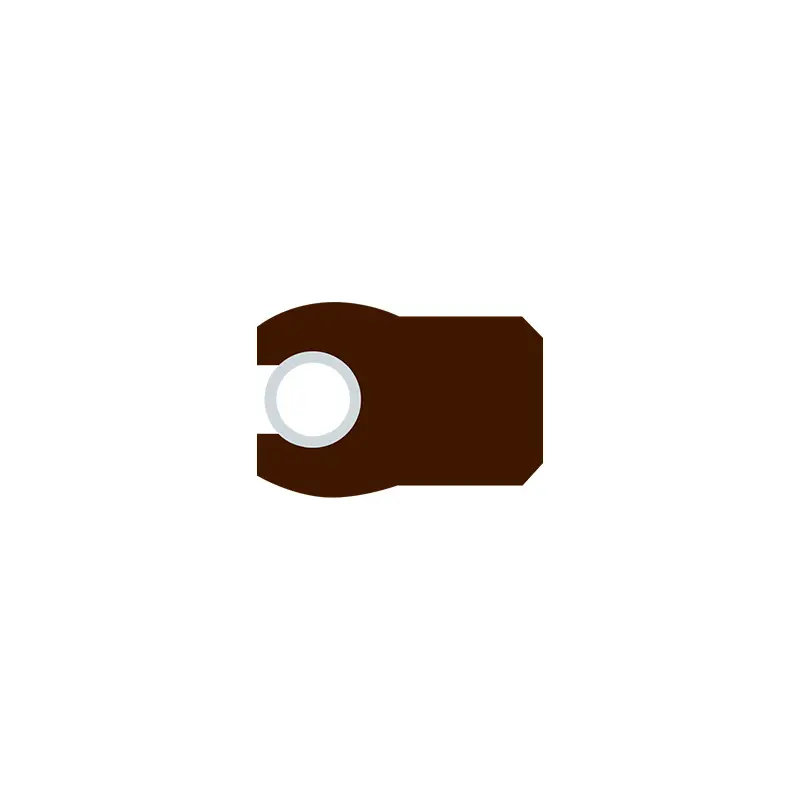

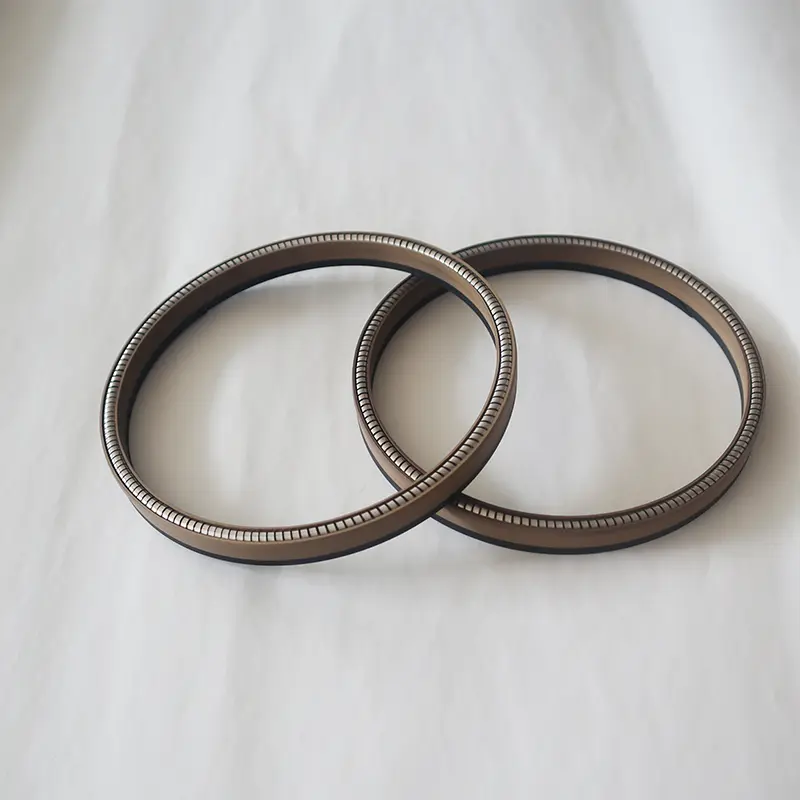

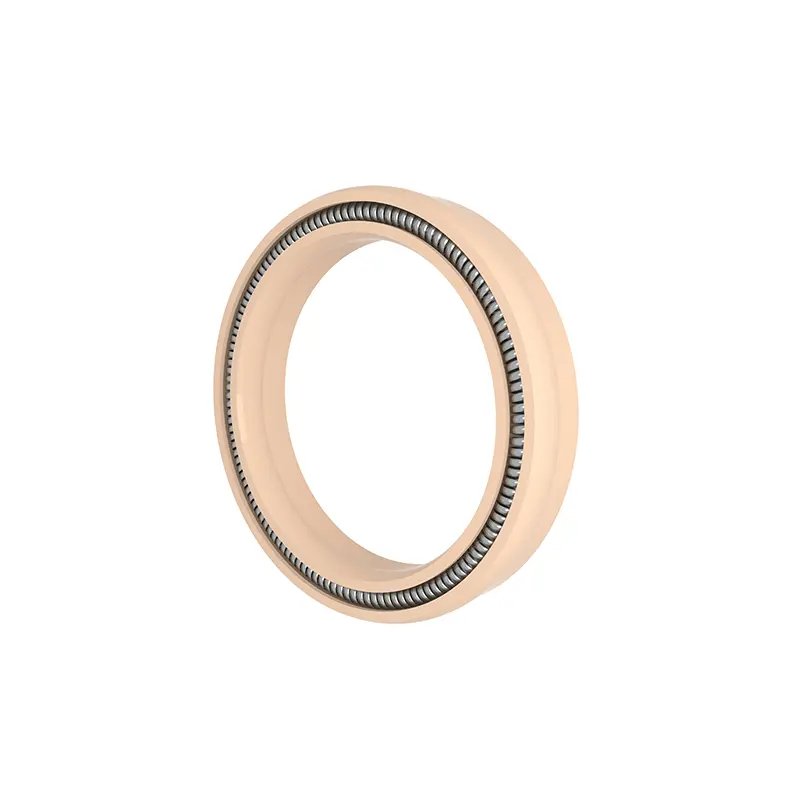

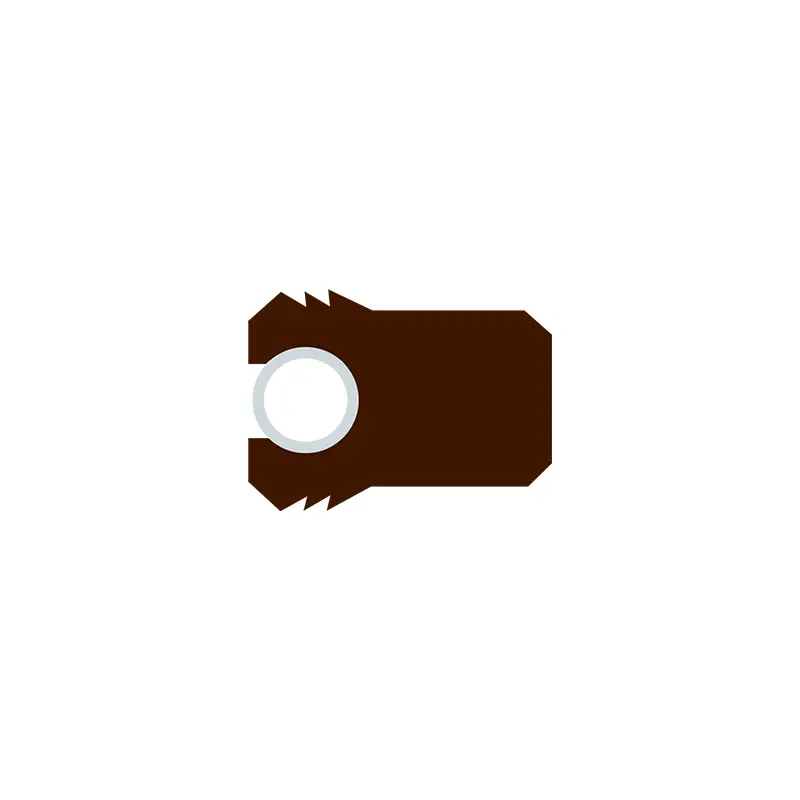

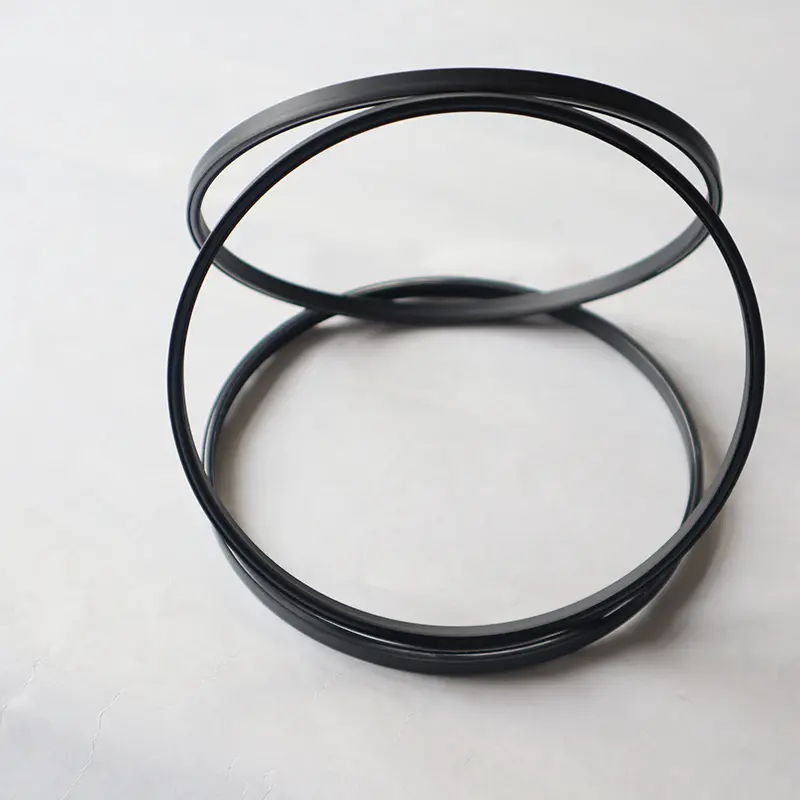

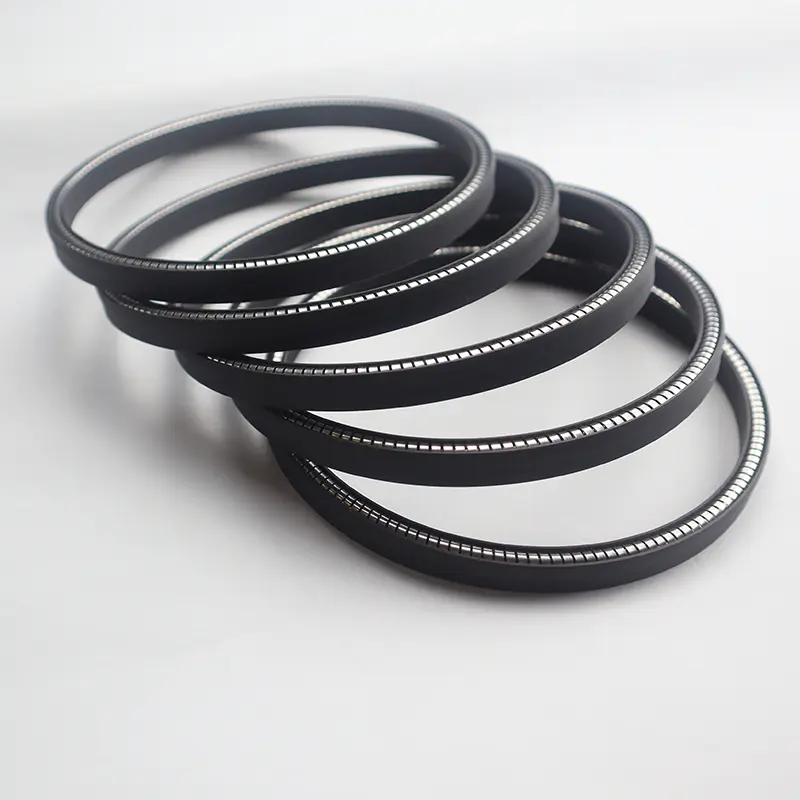

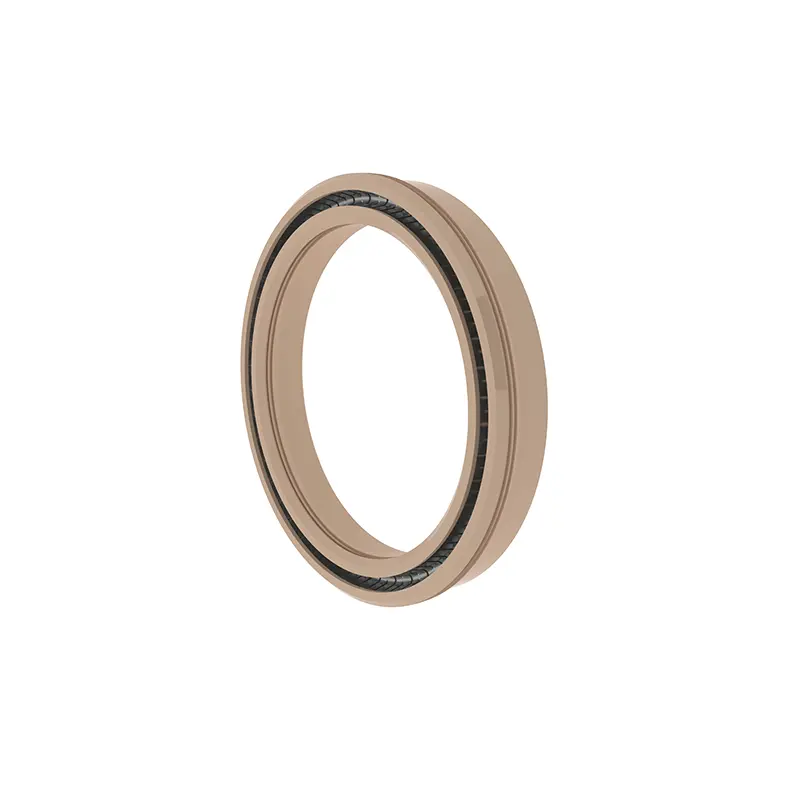

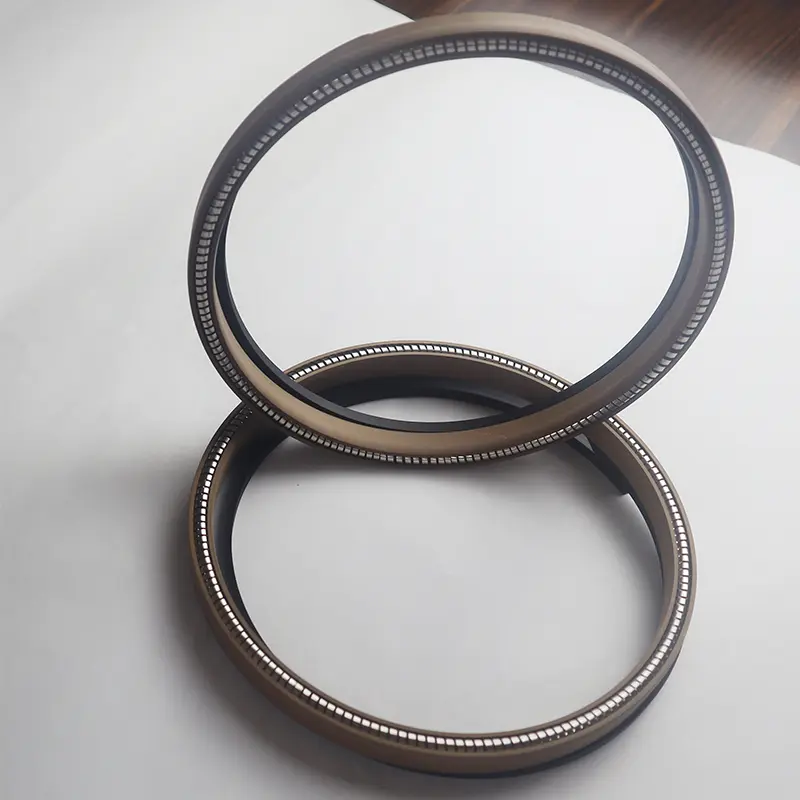

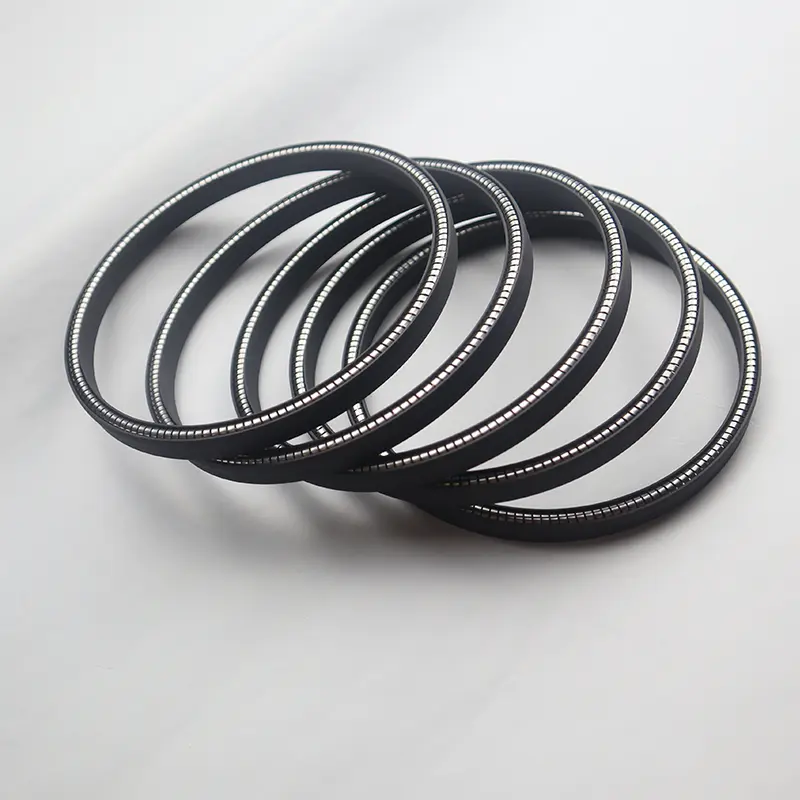

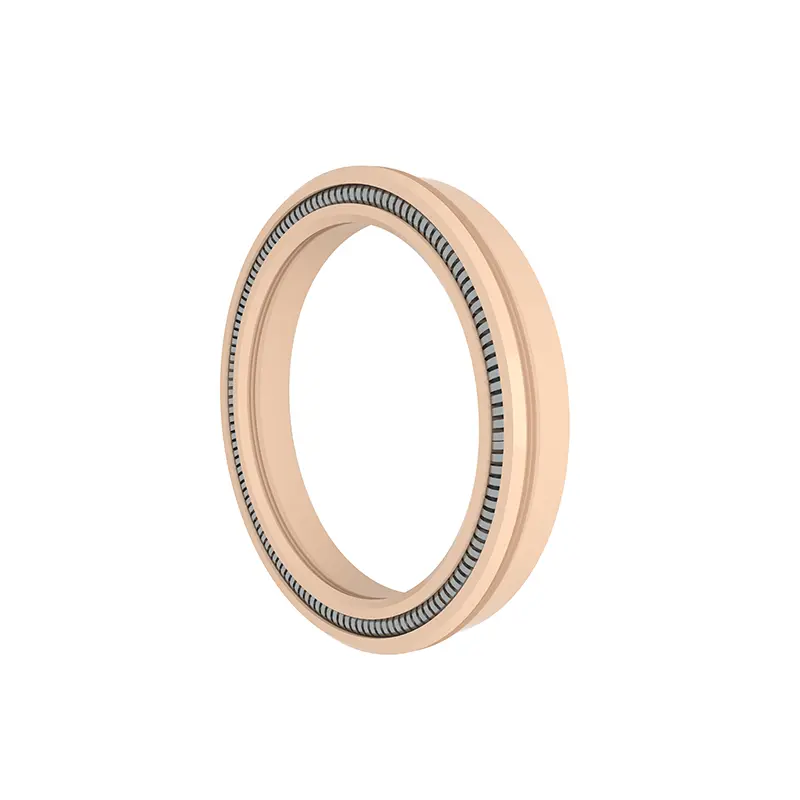

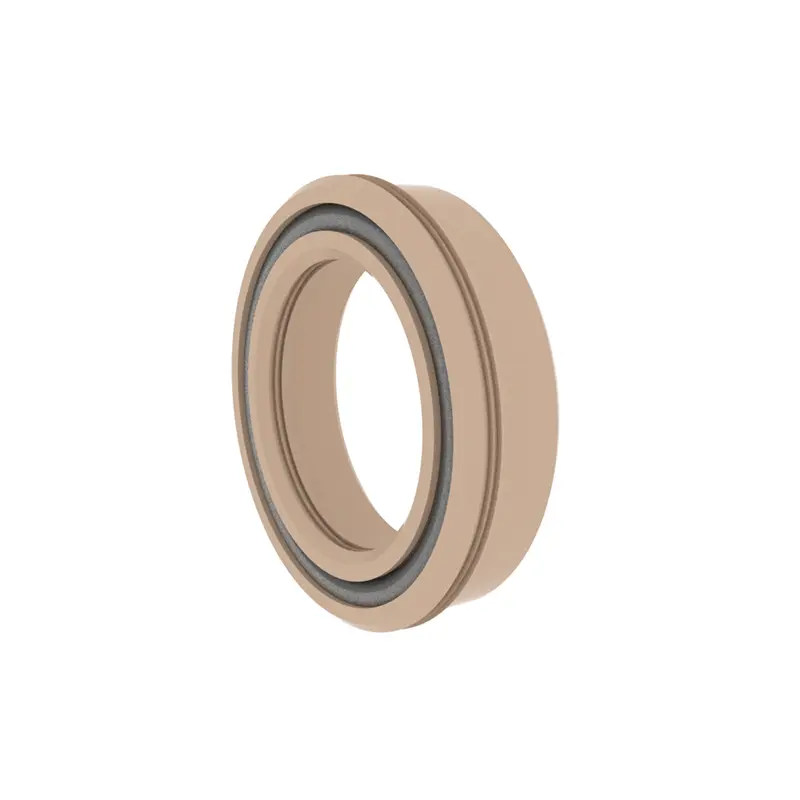

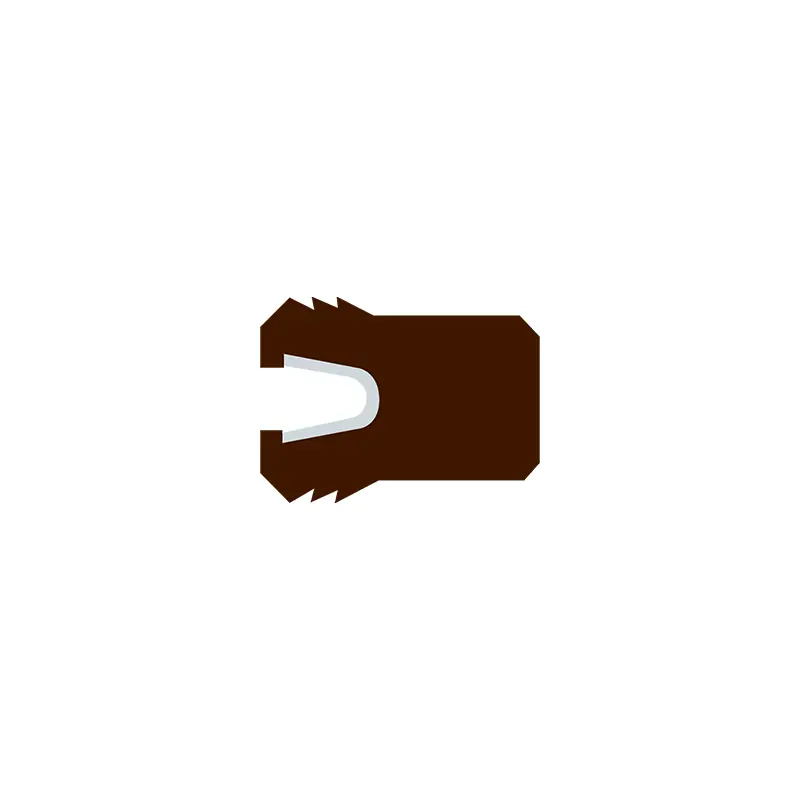

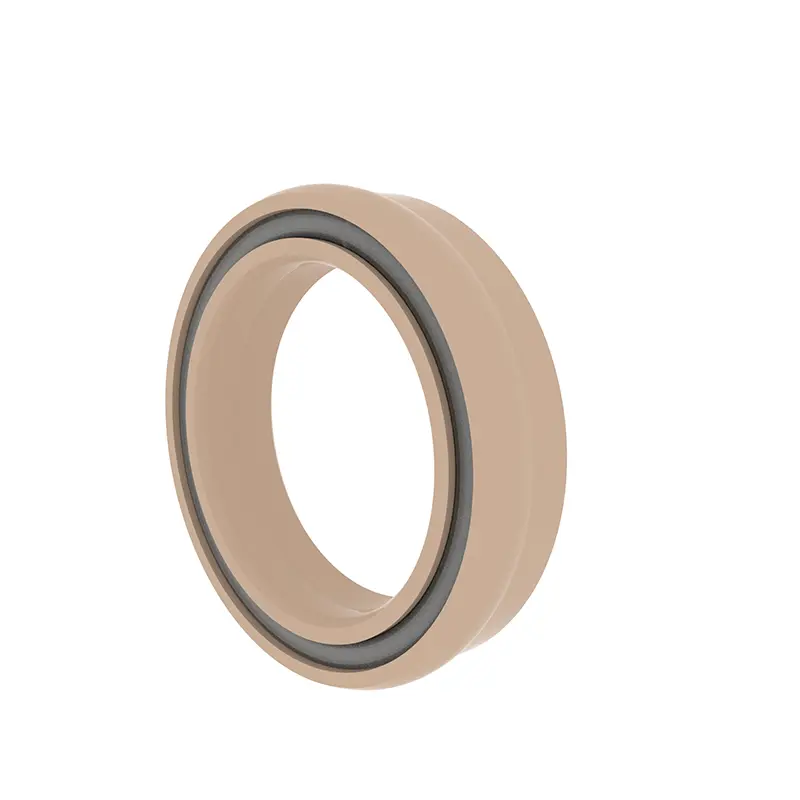

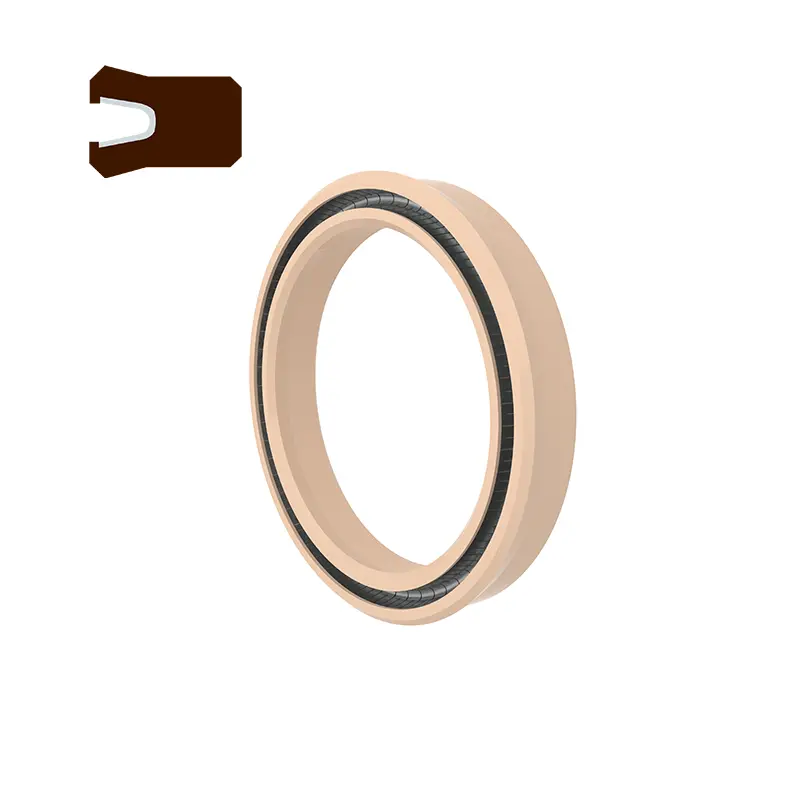

Nuestro sello energizado de primavera universal FS es un sello energizado de primavera universal de alto rendimiento para el orificio del eje con estructura simétrica y orificio de eje universal, que es adecuado para una variedad de escenarios industriales. Esta serie de productos se divide en un tipo, tipo B, tipo BO, tipo C, tipo D y tipo DO. Entre ellos, el tipo BO y el tipo de DO adoptan una combinación de plástico y junta tórica recubierta de alta funcional, que tiene una excelente resistencia a los medios; T de tipo C, tipo D y tipo de Tipo adoptan la estructura de los labios dentados para mejorar aún más la capacidad de sellado, especialmente adecuada para condiciones de trabajo de alta presión con una presión superior a 40 mPa.

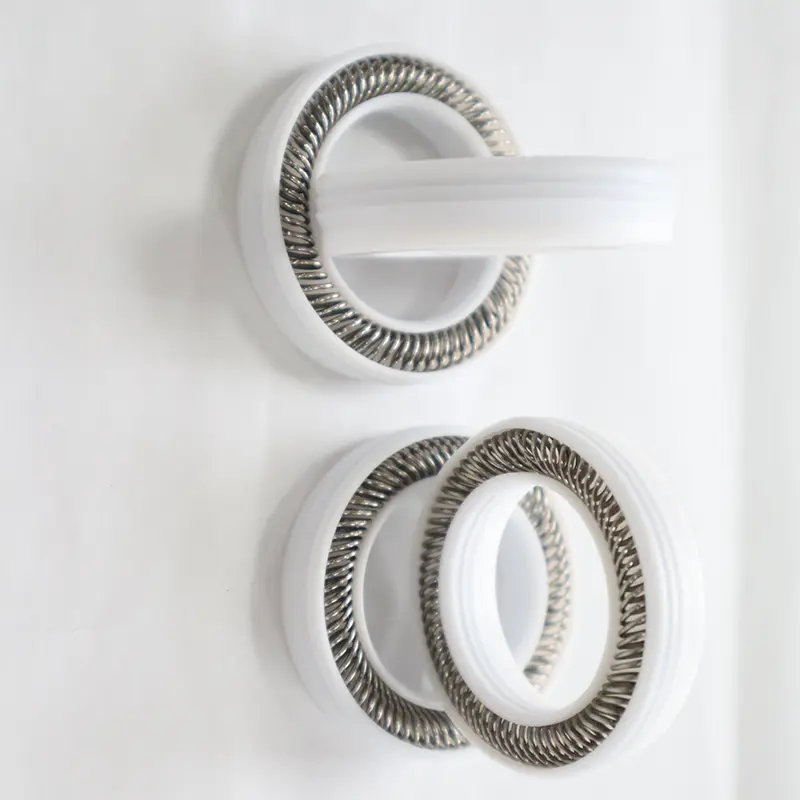

El sello energizado de primavera universal FS admite una variedad de materiales de anillo de sellado (como PTFE, UPE, PK, etc.) y resortes de acero inoxidable (en forma de O o opcional en forma de V), y pueden realizar un excelente rendimiento en diferentes medios y condiciones de trabajo. El diseño universal del orificio del eje simplifica el proceso de selección e instalación, y se usa ampliamente en sistemas hidráulicos de alta presión, equipos neumáticos y sellado de medios especiales en los campos de químicos, petróleo, energía, etc.
Características y aplicaciones del producto:
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| MPA de presión | Velocidad m/s | Temperatura ℃ | Medio | |
| <40, Ancho de ranura aplicable L > 40MPA, aplique el ancho del ritmo L1 | <10 | Porque/a -35 ~+250 | Otro -200 ~+250 | Todos los líquidos, productos químicos, gases |
Selección de material
1. Bo, do elastómero: junta tórica recubierta.
2. Material de anillo de sellado: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

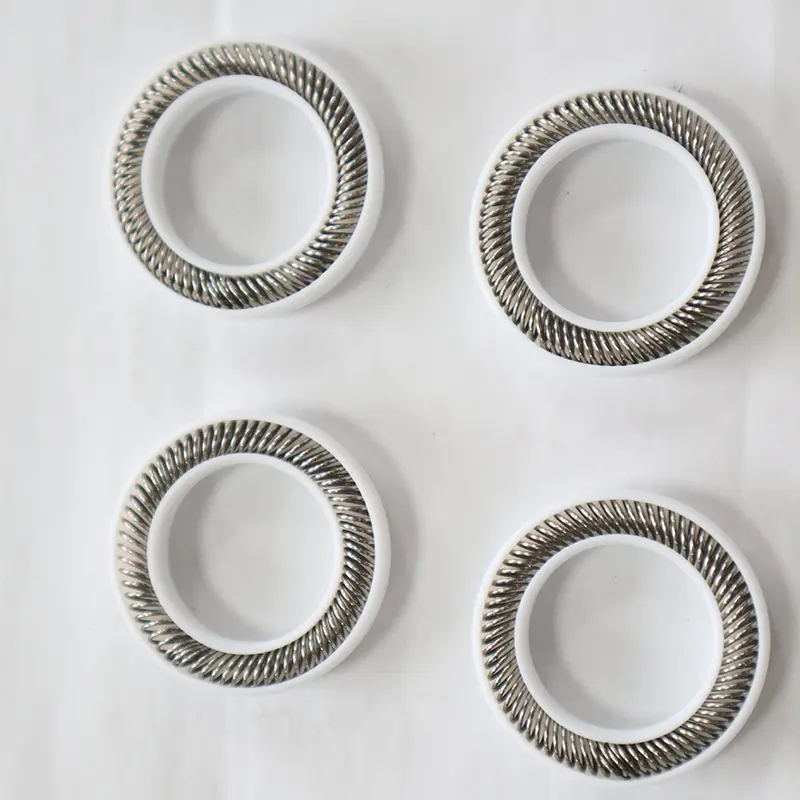

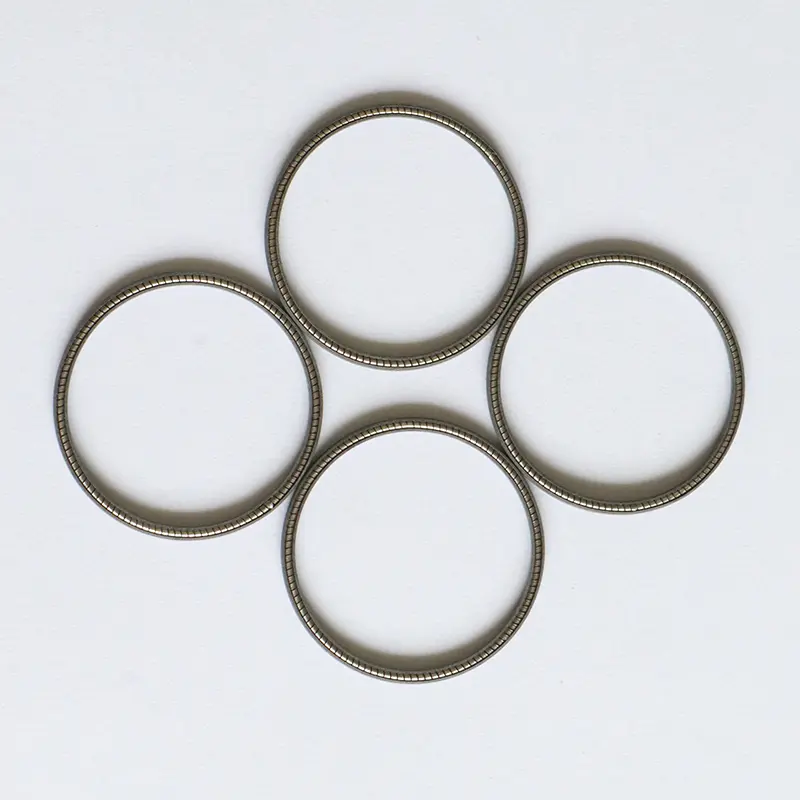

3. Los resortes de acero inoxidable pueden elegir resortes en forma de O y resortes en forma de V.
Ejemplo de pedido
FS-A-40*46*4.7-ptfe4 d*d*l de sello de pan de tipo A, el material del anillo de sellado es PTFE4,
FS-BO-40*46*4.7-ptfe4, D*d*l bo-type sello, el material del anillo de sellado es PTFE4, con recubrimiento de junta tórica

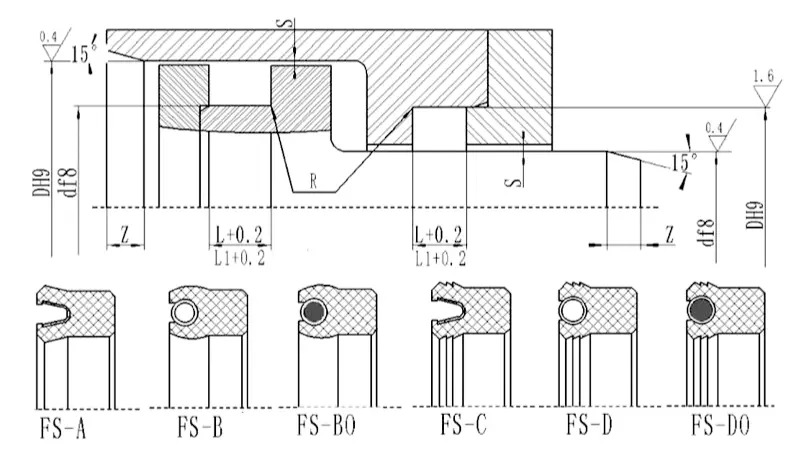

Especificaciones (todos los tamaños dentro del rango de parámetros están disponibles)
| d | D | L+0.2 | L1+0.2(Aplicable para presión> 40MPA) | Smax de espacio radial | Longitud del chaflán Zmin | Rmax | |
| <20MPA | <40MPA | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Nota: Las especificaciones requeridas no figuran en esta tabla. Por favor contáctenos.
Podemos suministrar productos con un máximo de 1600 mm.
