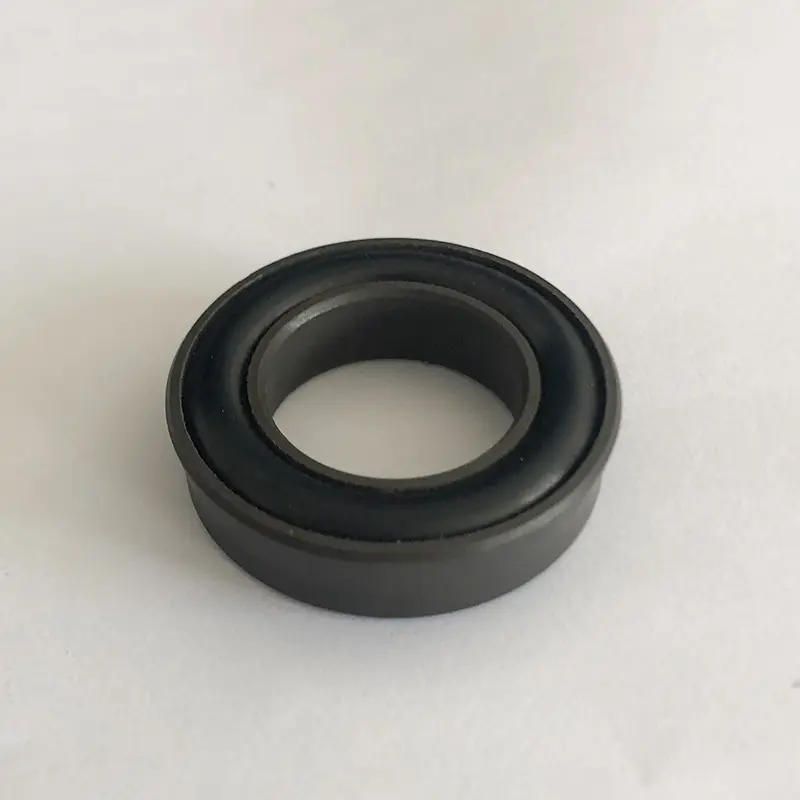

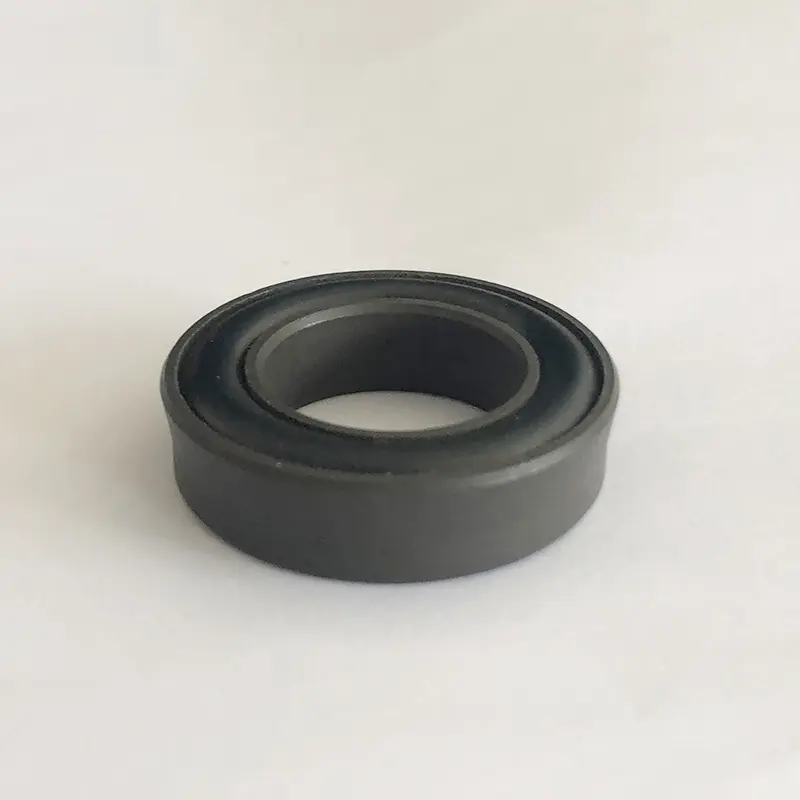

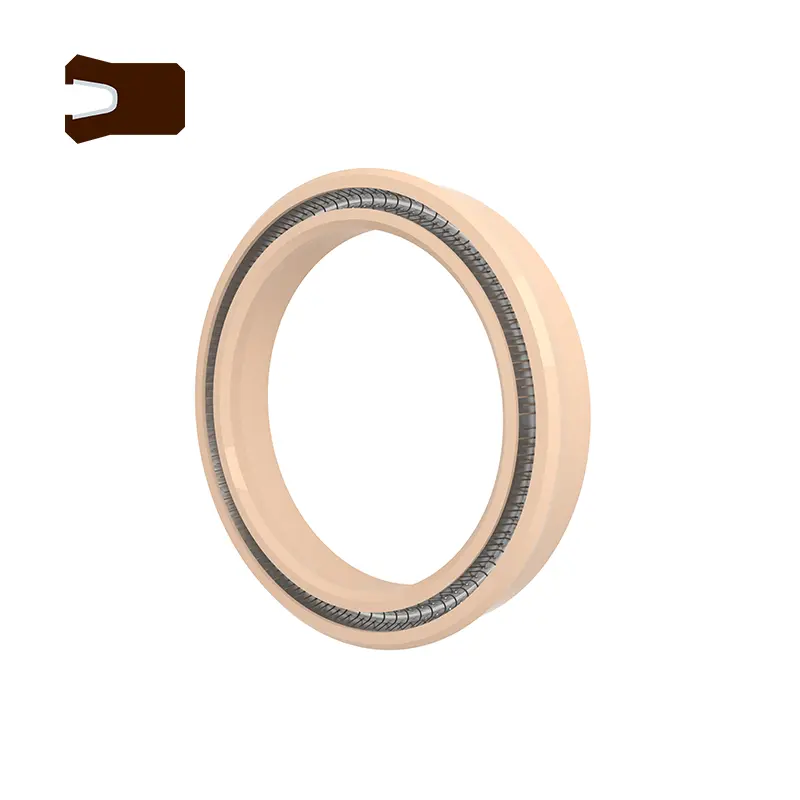

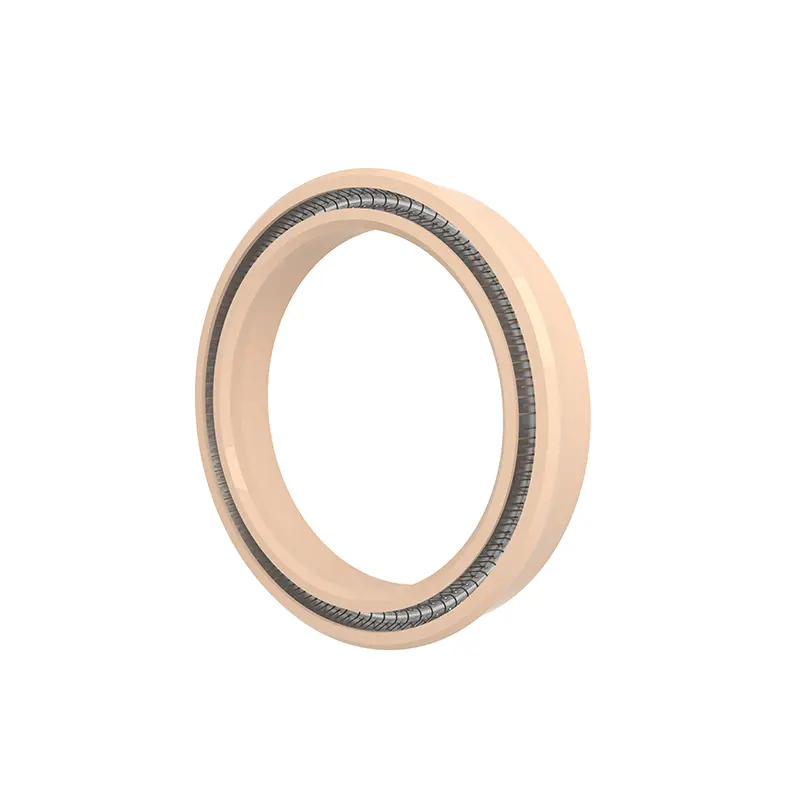

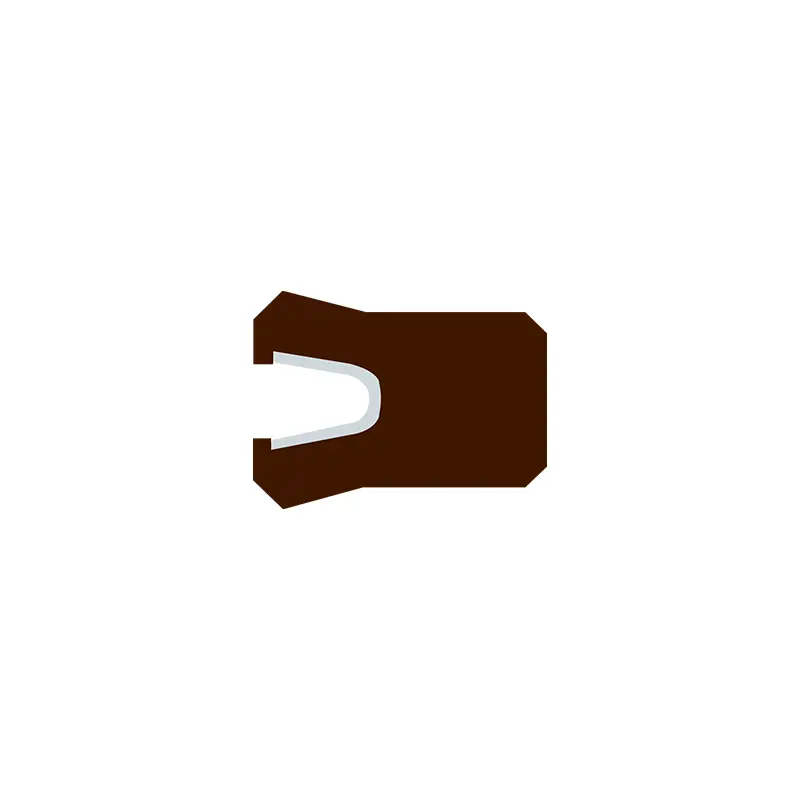

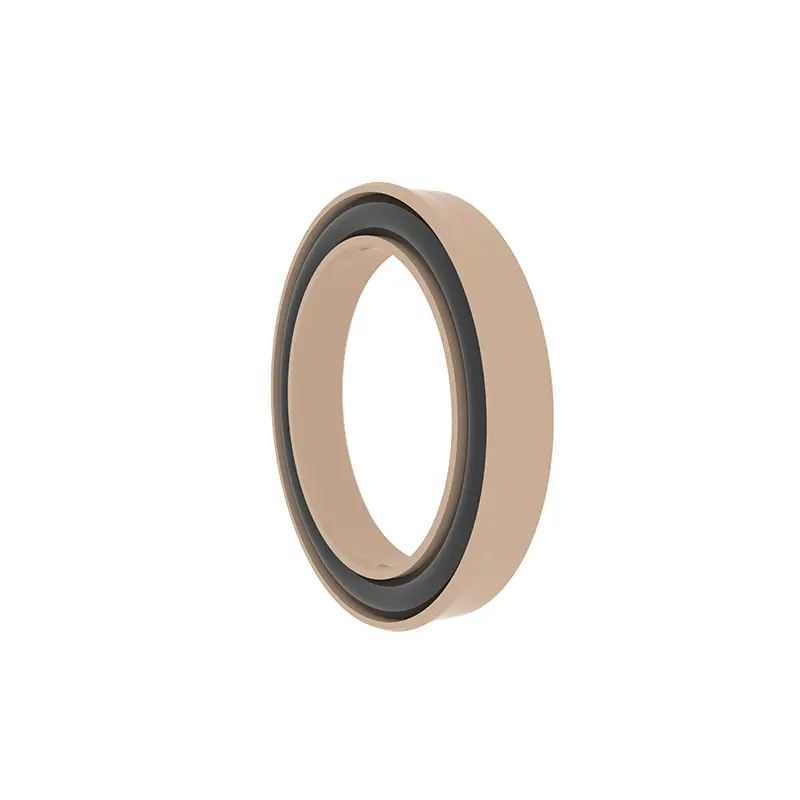

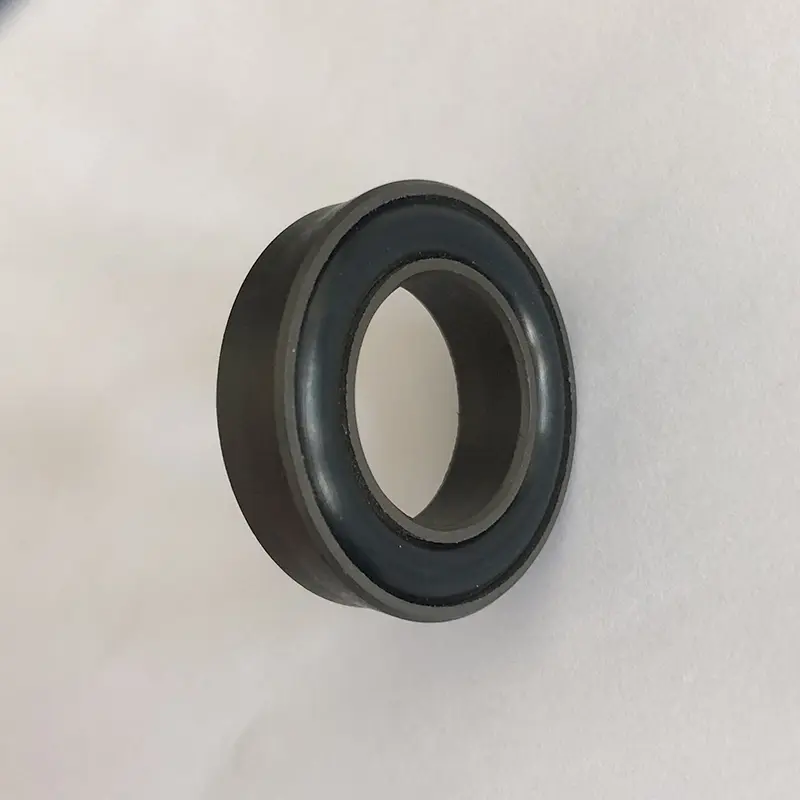

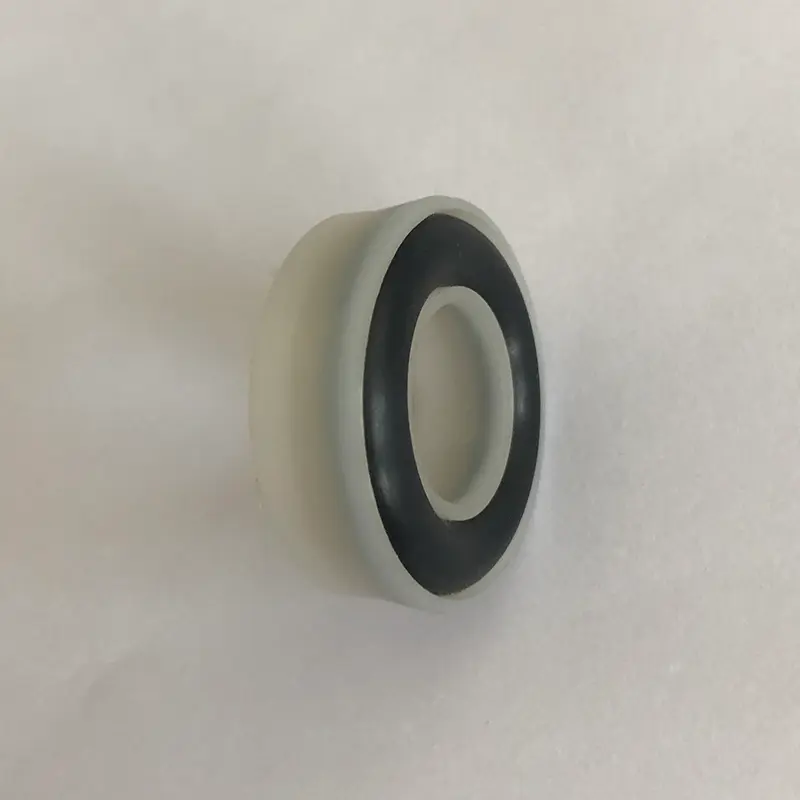

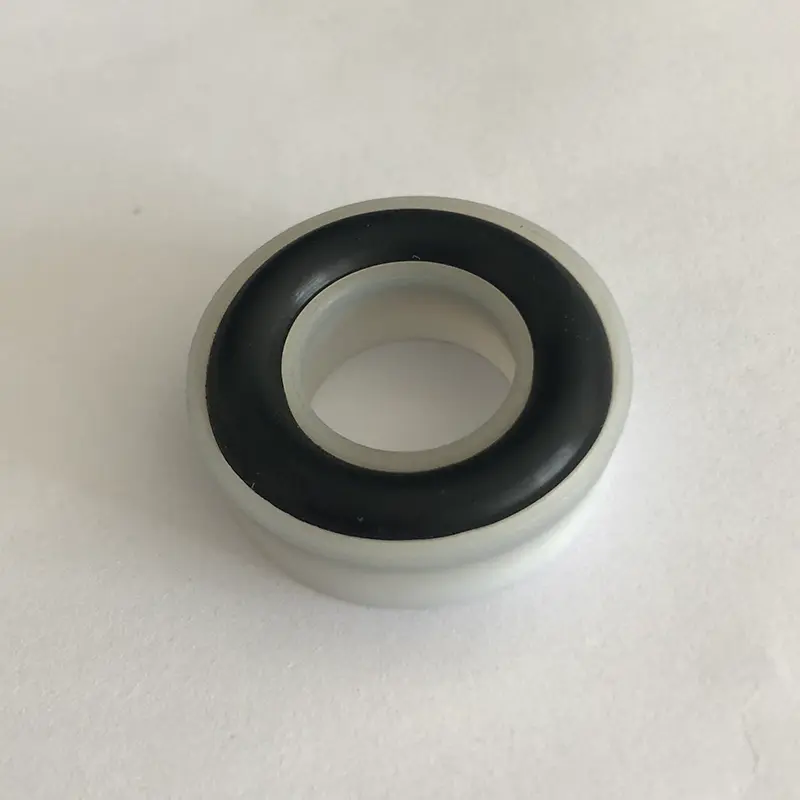

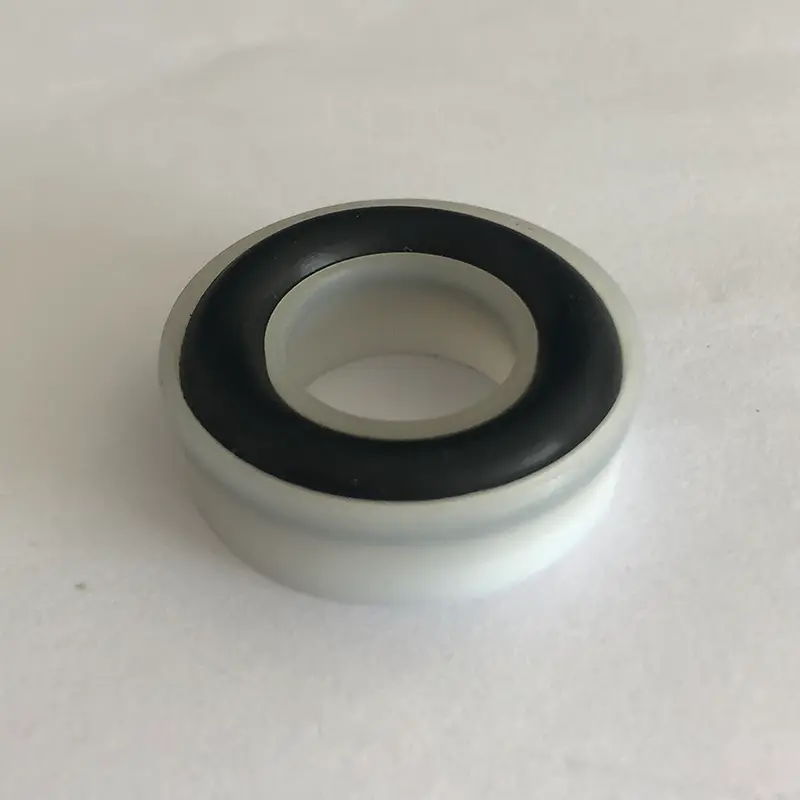

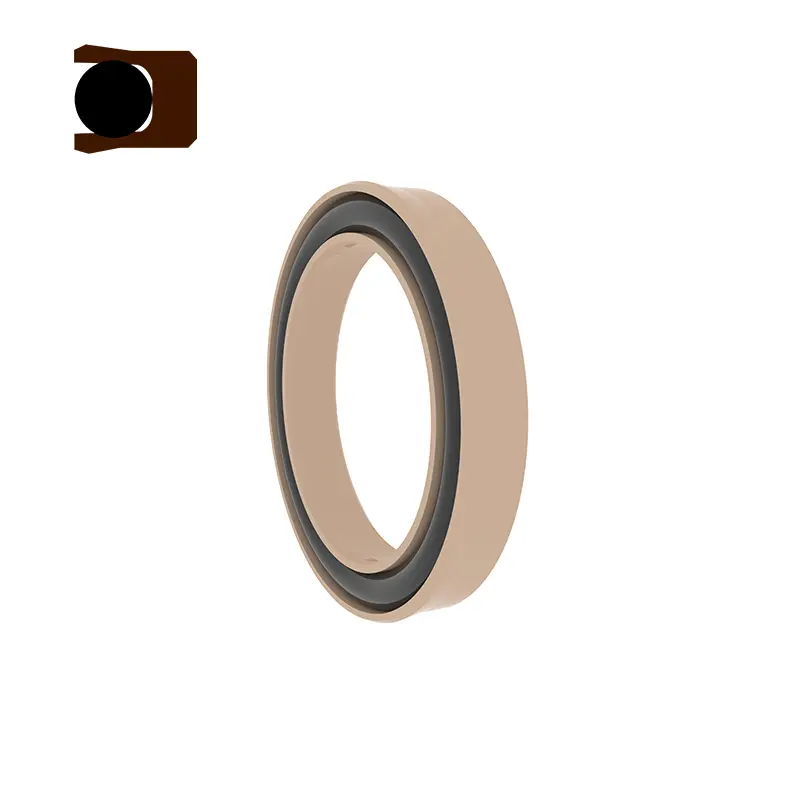

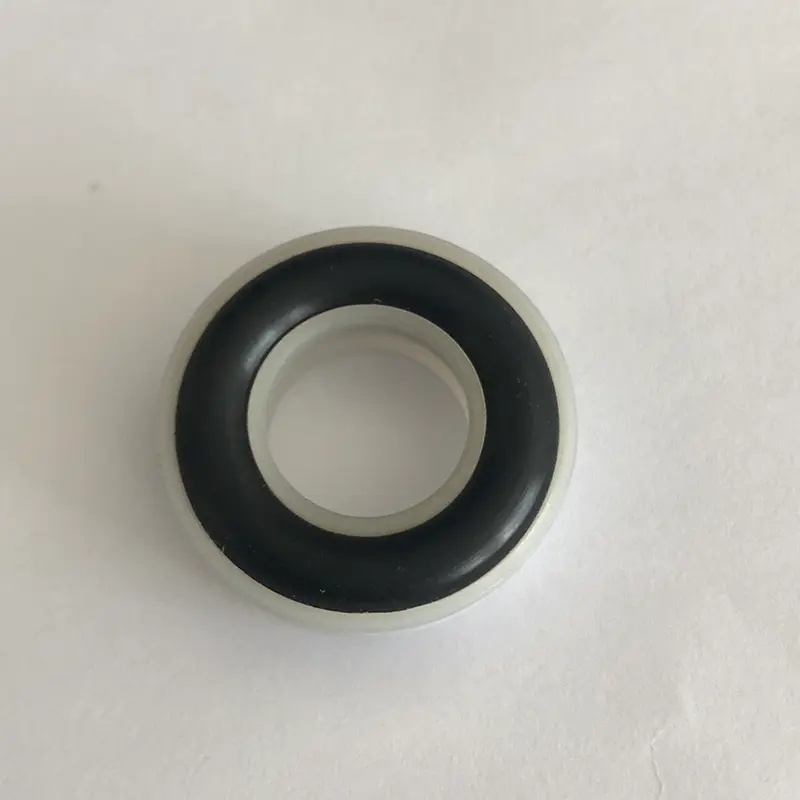

Nuestro RC16 es un sello de enchufe, y RC16-B es un sello combinado en forma de Y. Las ranuras de los dos son las mismas y se pueden instalar en las ranuras especificadas por ML5514F e ISO3771.

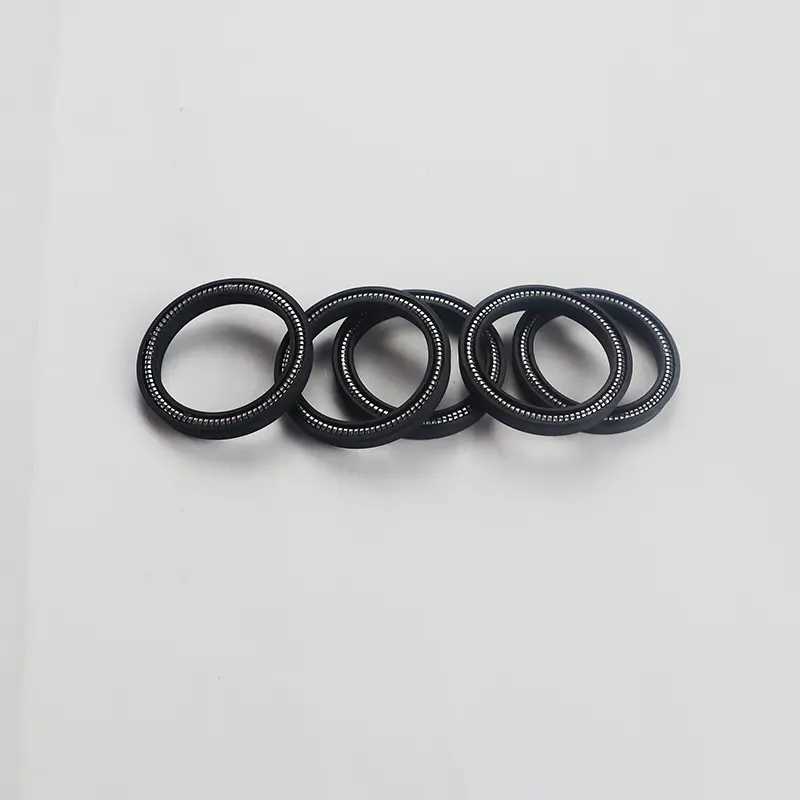

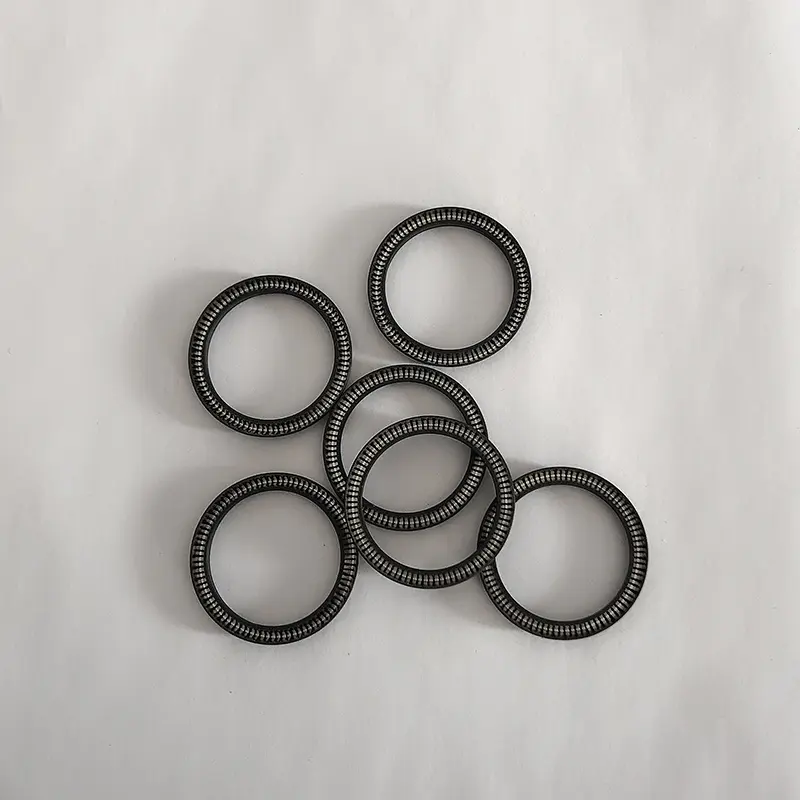

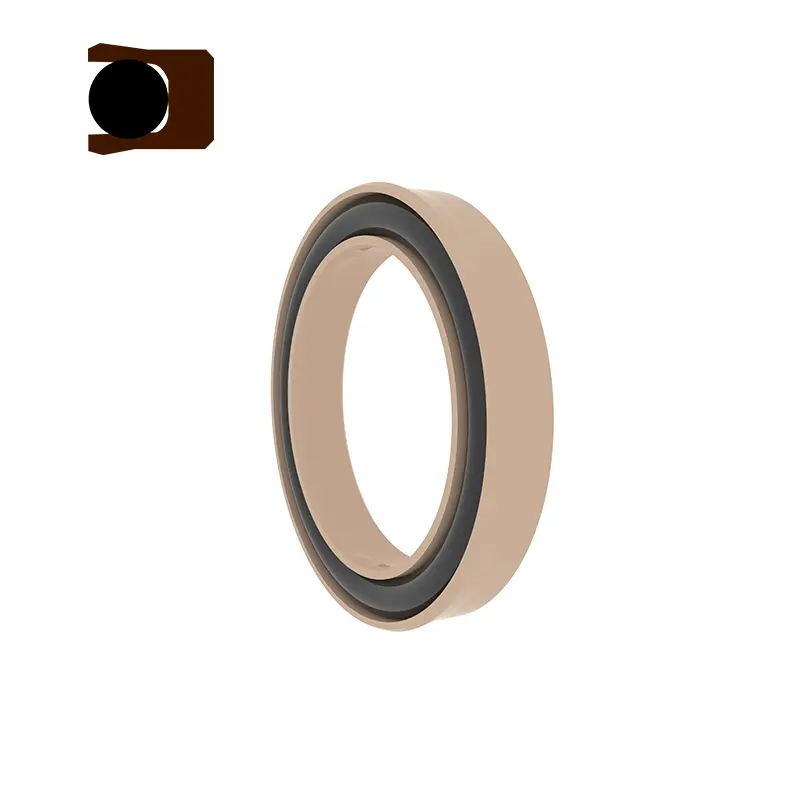

En otro producto de sellos energizados de resorte radial, la serie RC65, RC65 es un sello de enchufe, y RC65-B es un sello combinado en forma de Y. También tienen el mismo diseño de ranura y se pueden instalar en las ranuras especificadas por ML5514F e ISO3771.

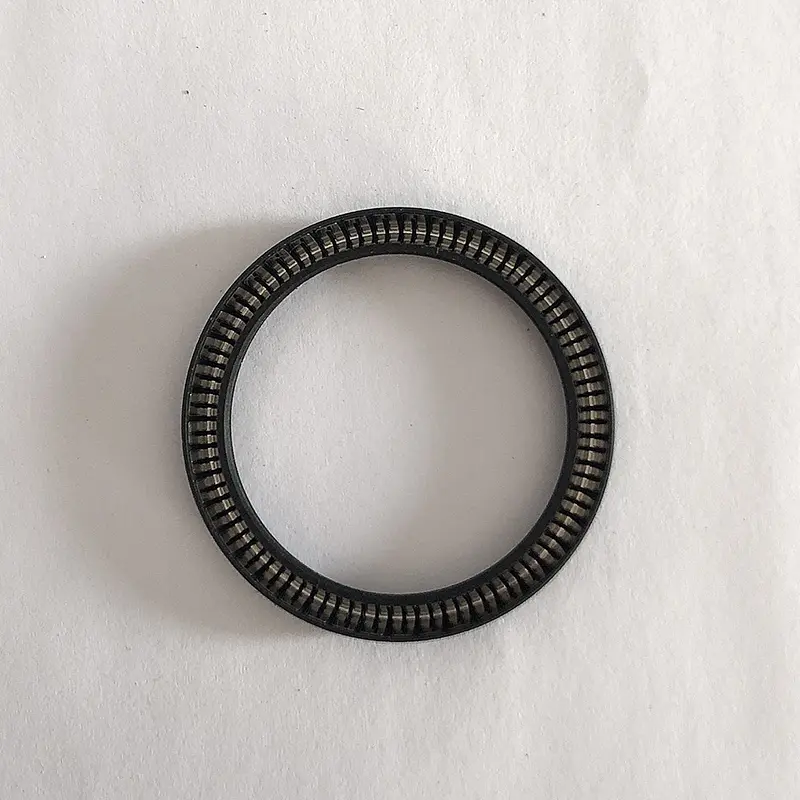

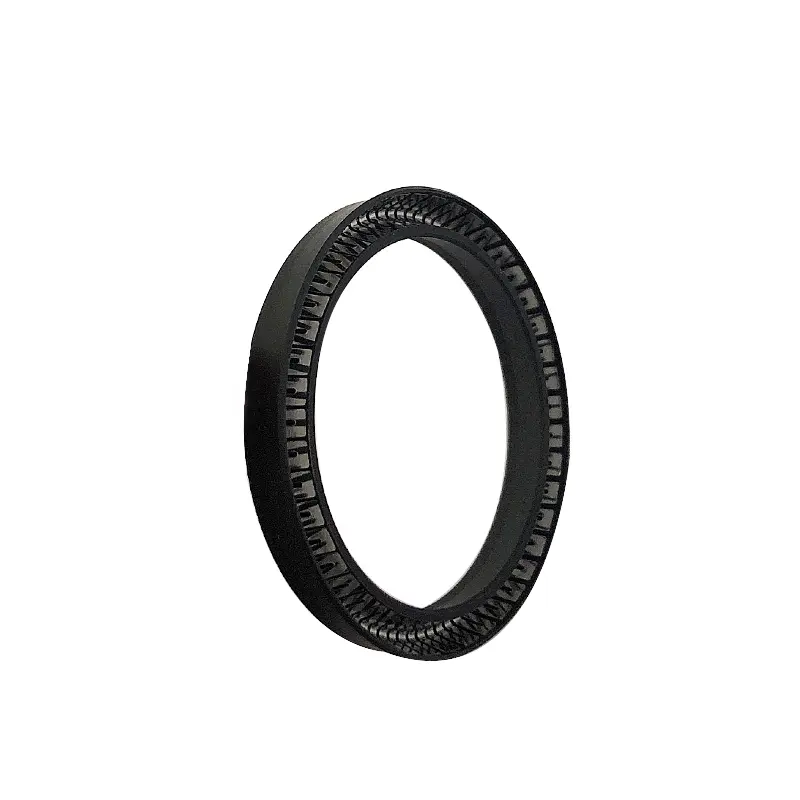

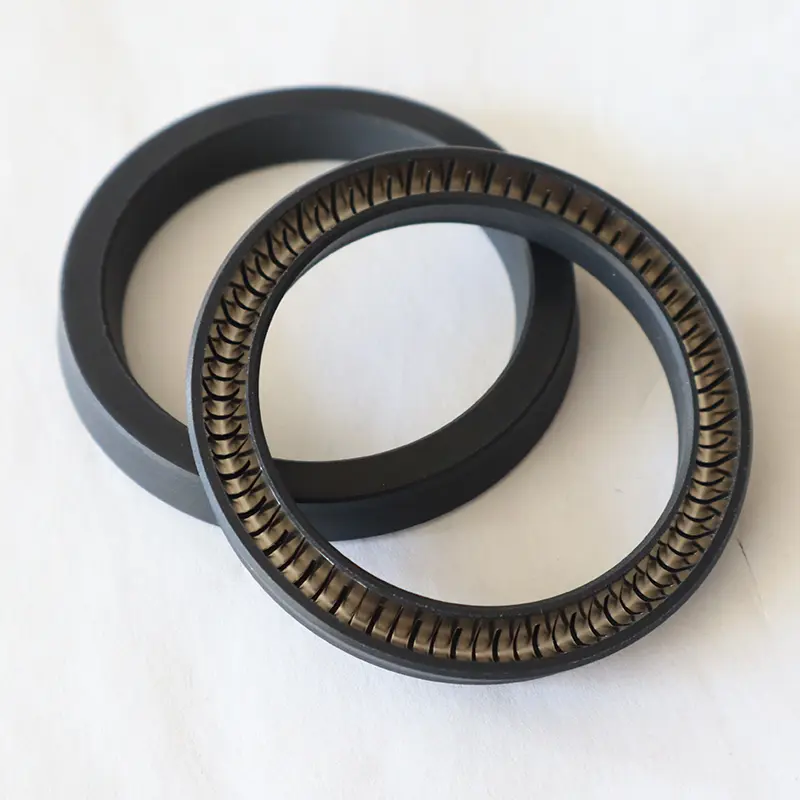

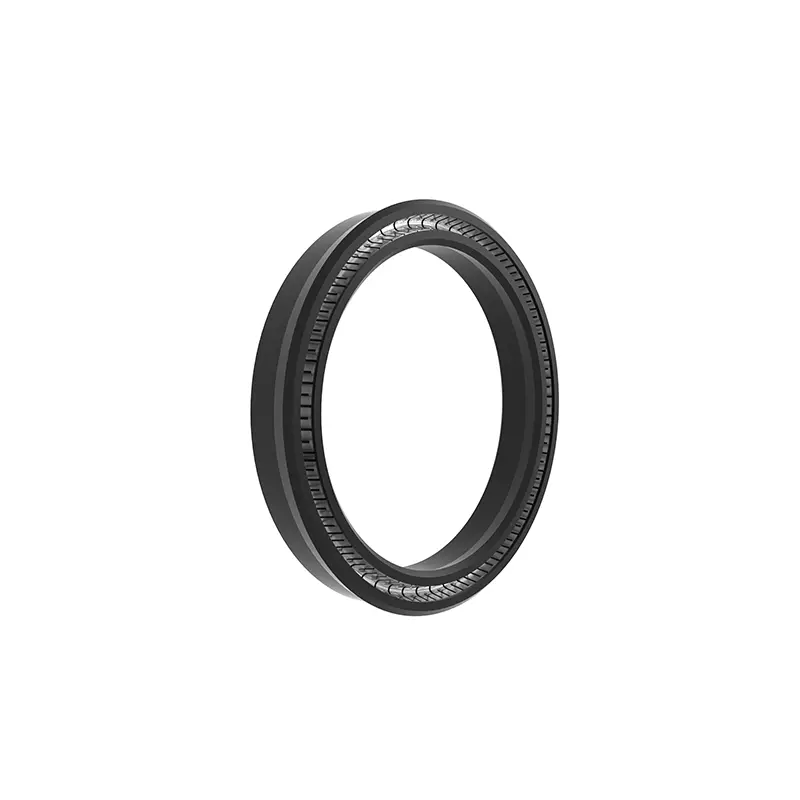

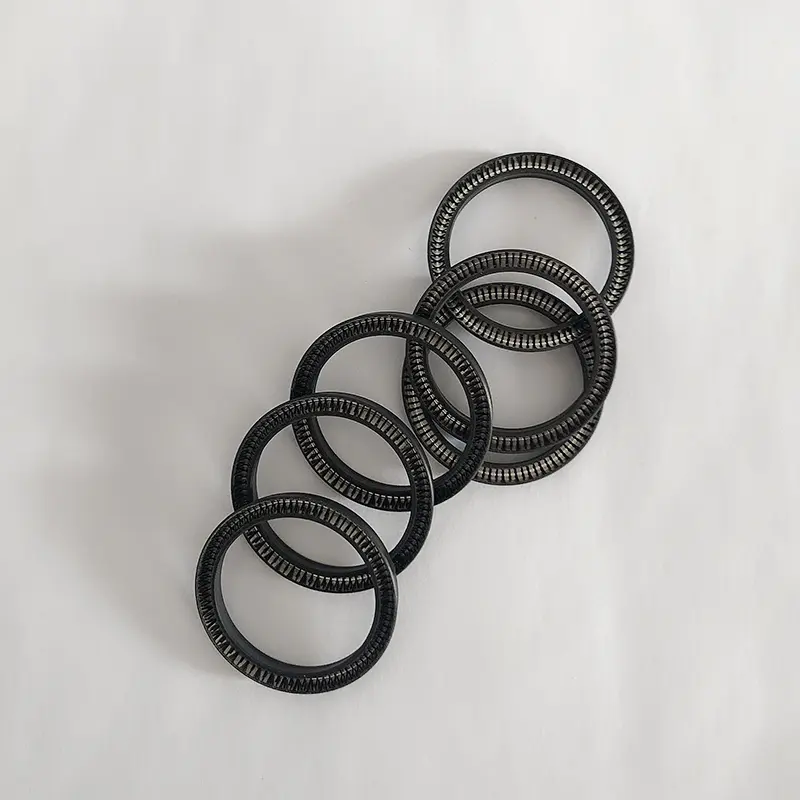

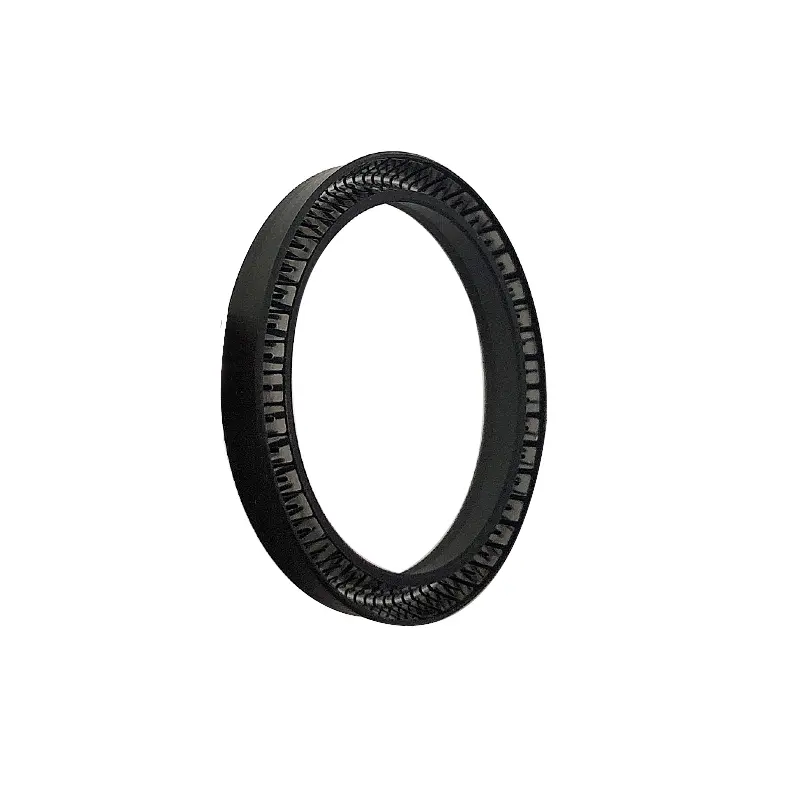

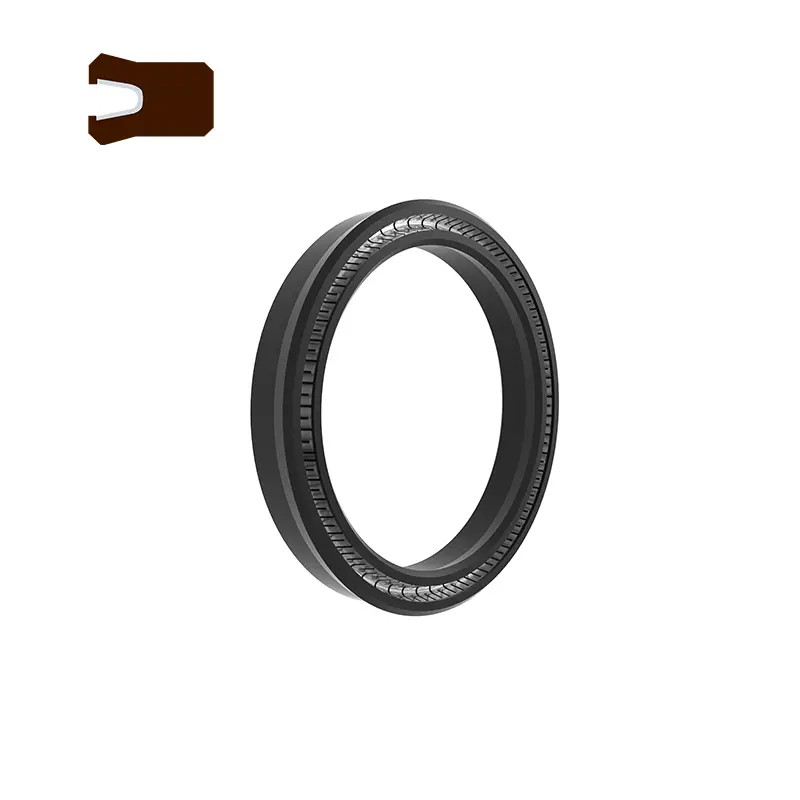

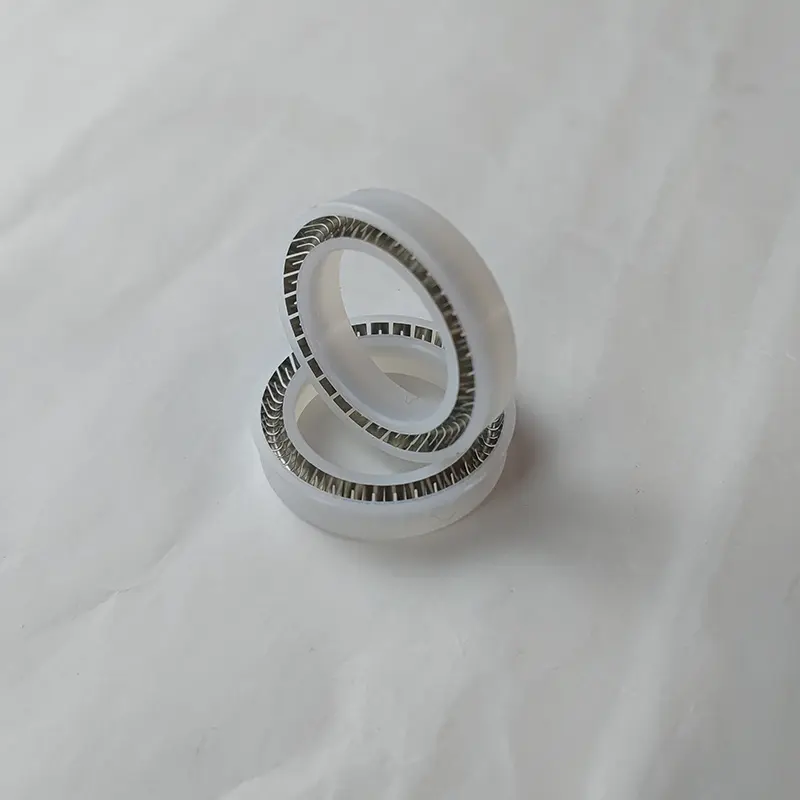

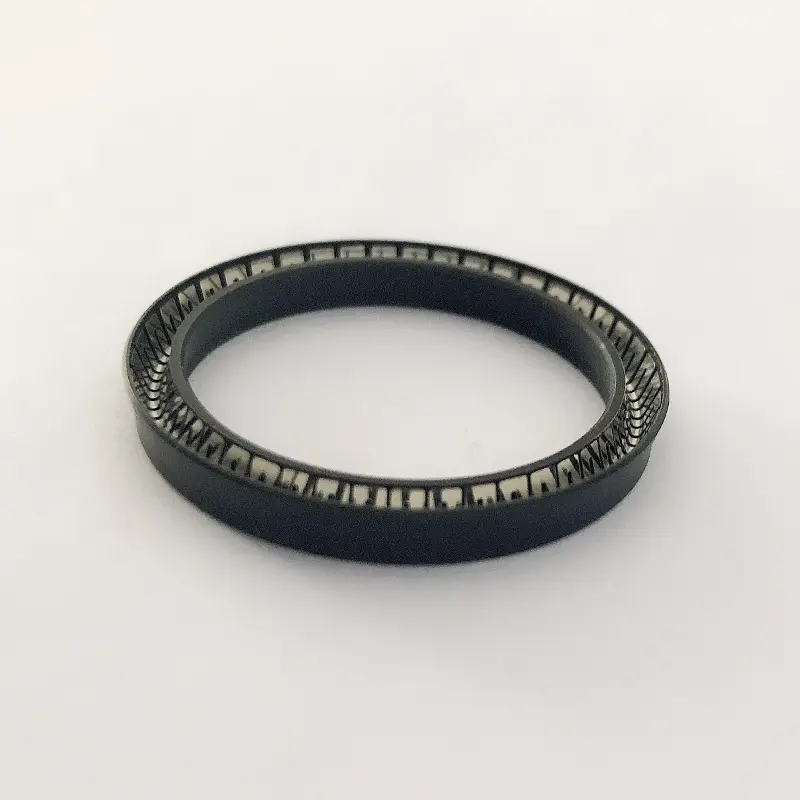

Los sellos de enchufe RC16 y RC65 están compuestos de resortes de acero inoxidable y plásticos de alto funcionamiento. Los resortes de acero inoxidable pueden elegir resortes en forma de V y resortes en forma de O. Cuando se usa RC16-B y RC65-B, es necesario seleccionar razonablemente el material de elastómero coincidente.
Ambos modelos de sellos energizados de resorte radial tienen alto rendimiento, intercambiabilidad y amplia aplicabilidad. Son adecuados para el sellado de equipos hidráulicos y neumáticos en duras condiciones de trabajo y entornos de medios especiales, como químicos, petróleo, energía y otros campos. El resorte de acero inoxidable proporciona una fuerza radial estable para garantizar un efecto de sellado a largo plazo, mientras que la combinación de materiales de plástico y elastómero de alto rendimiento es adecuada para medios de alta presión, alta velocidad y corrosiva. El diseño de surco estandarizado simplifica la instalación y el mantenimiento y reduce el costo de uso.
Características y aplicaciones del producto:
Características comunes de los sellos energizados de primavera radial:
1. Se puede usar para reciprocar, girar (balancearse) y sellado estático;
2. Aplicable a casi todos los fluidos y medios químicos;
3. Excelente rendimiento de sellado para alta y baja presión y sellado de vacío;
4. Baja fricción, pequeña resistencia inicial, movimiento liso, sin rastros;
5. Long Life, se puede usar para sellos de lubricación sin aceite;
6. Una variedad de materiales están disponibles para adaptarse a cambios rápidos en la temperatura y varias condiciones de trabajo complejas;
7. No hay contaminación al medio cuando está en contacto con la circulación de alimentos y medicina;
8. Puede ser esterilizado, casi sin límite de período de almacenamiento.
RC16
Condiciones de trabajo aplicables
| MPA de presión | Velocidad m/s | Temperatura ℃ | Medio | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | Casi todos los medios |
Selección de material
1. Los materiales de junta tórica coincidente pueden ser: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Los resortes de acero inoxidable se pueden seleccionar de resortes en forma de O y resortes en forma de V.
Ejemplo de pedido
RC16-40-PTFE4+V Diámetro del eje 40, el material del anillo de sellado es PTFE4, el resorte de acero inoxidable es el resorte en forma de V

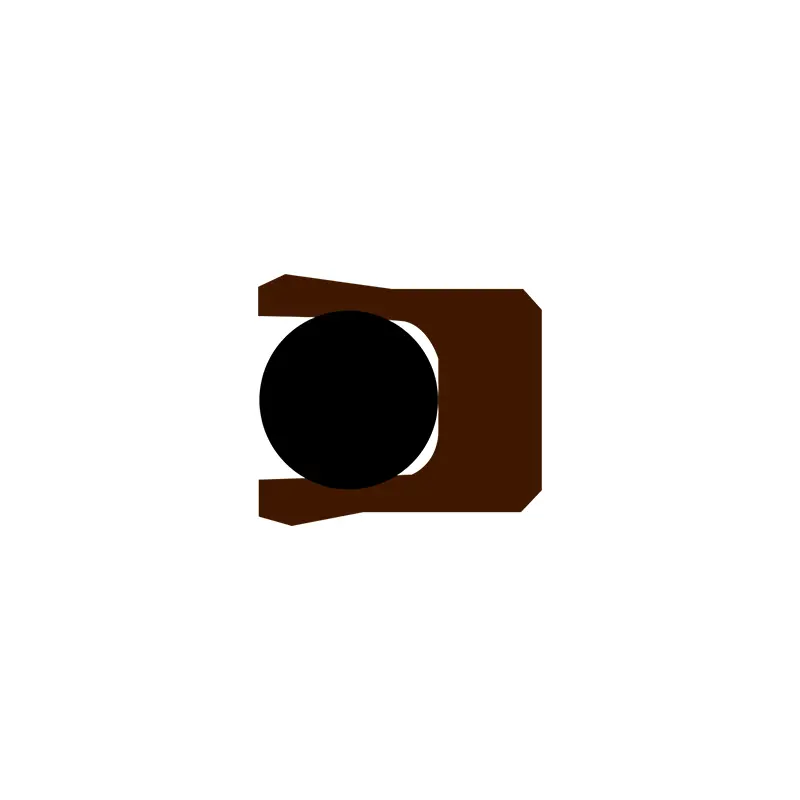

El diámetro del eje RC16-B-40-PTFE4+R02 es 40, el material del anillo de sellado es PTFE4, la junta tórica coincidente es fluorororruber

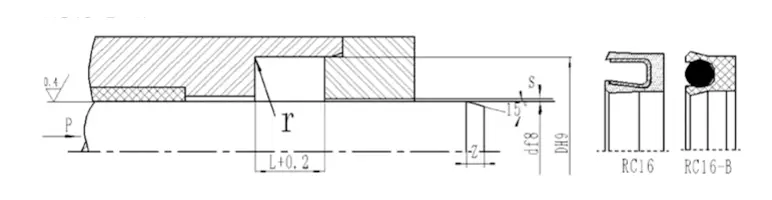

Tabla de parámetros de especificación (cualquier tamaño dentro del rango de parámetros está disponible)
| DF8 | Dh9 | L+0.2 | Smax (<20MPA) | Smax (<40MPA) | Zmin | Rmax |
| 4 ~ 9.9 | D+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 10 ~ 19.9 | D+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | D+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | D+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
Instalación del sello de la bandeja: generalmente use una ranura abierta y para la instalación de una ranura cerrada, consulte la instalación del sello de la bandeja.
Tabla de tamaño de especificación (las especificaciones requeridas no están en esta tabla, comuníquese con nuestra empresa, podemos suministrar productos de hasta 1600 mm).
RC65
Condiciones de trabajo aplicables
| MPA de presión | Velocidad m/s | Temperatura ℃ | Medio | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | Casi todos los medios |
1. Los materiales de junta tórica coincidente pueden ser: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Los resortes de acero inoxidable se pueden seleccionar de resortes en forma de O y resortes en forma de V.
Ejemplo de pedido
RC65-40-PTFE4+V Diámetro del cilindro 40, el material del anillo de sellado es PTFE4, el resorte de acero inoxidable es el resorte en forma de V
El diámetro del cilindro RC65-B-40-PTFE4+R02 es 40, el material del anillo de sellado es PTFE4, la junta tórica coincidente es FluororRuber
Tabla de parámetros de especificación (cualquier tamaño dentro del rango de parámetros está disponible)
| Dh9 | DF8 | L+0.2 | Smax (<20MPA) | Smax (<40MPA) | Zmin | Rmax |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 14 ~ 24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
