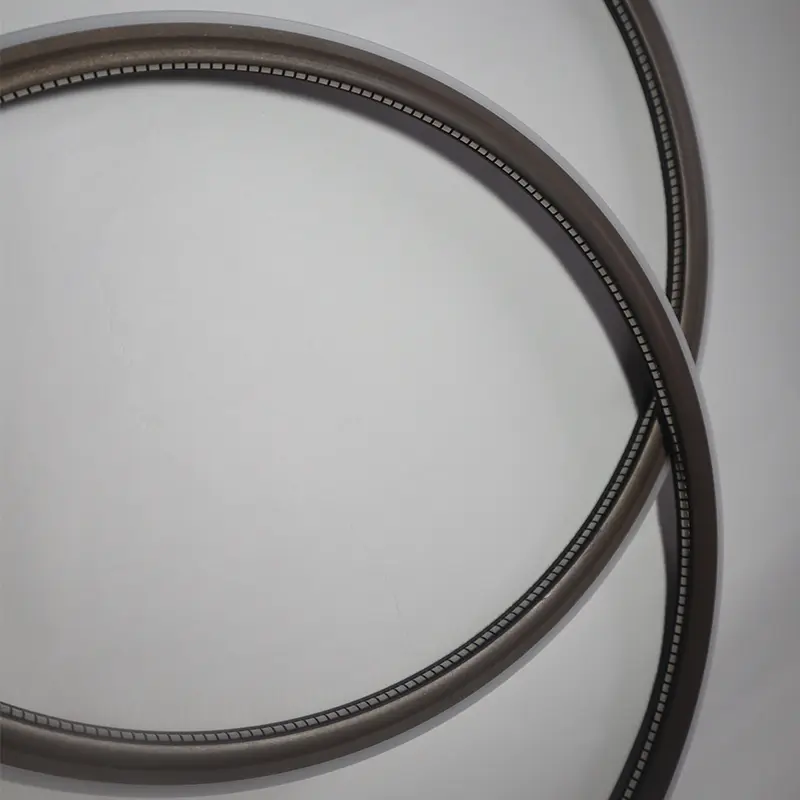

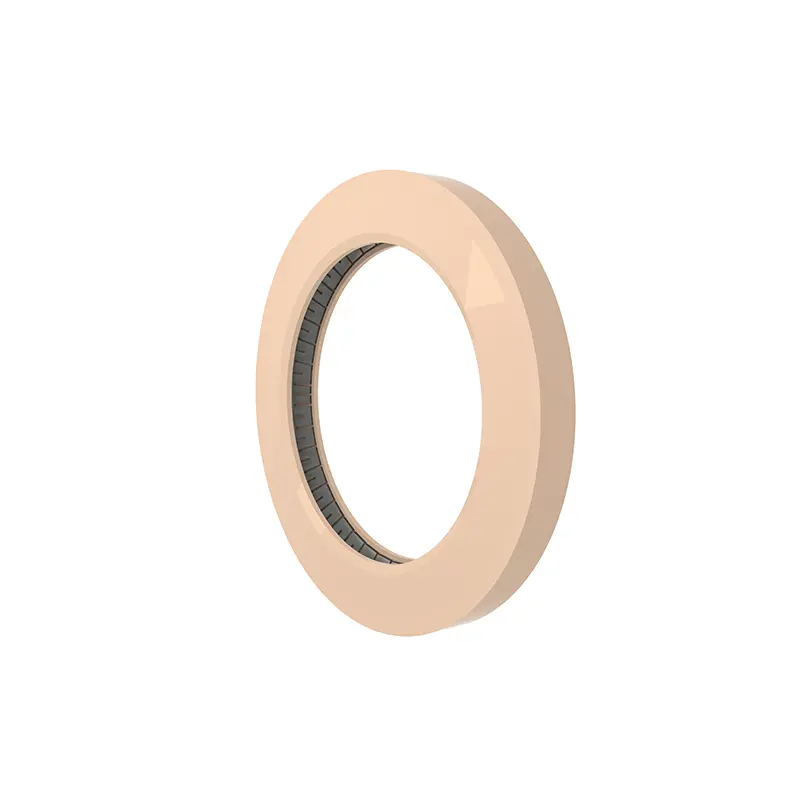

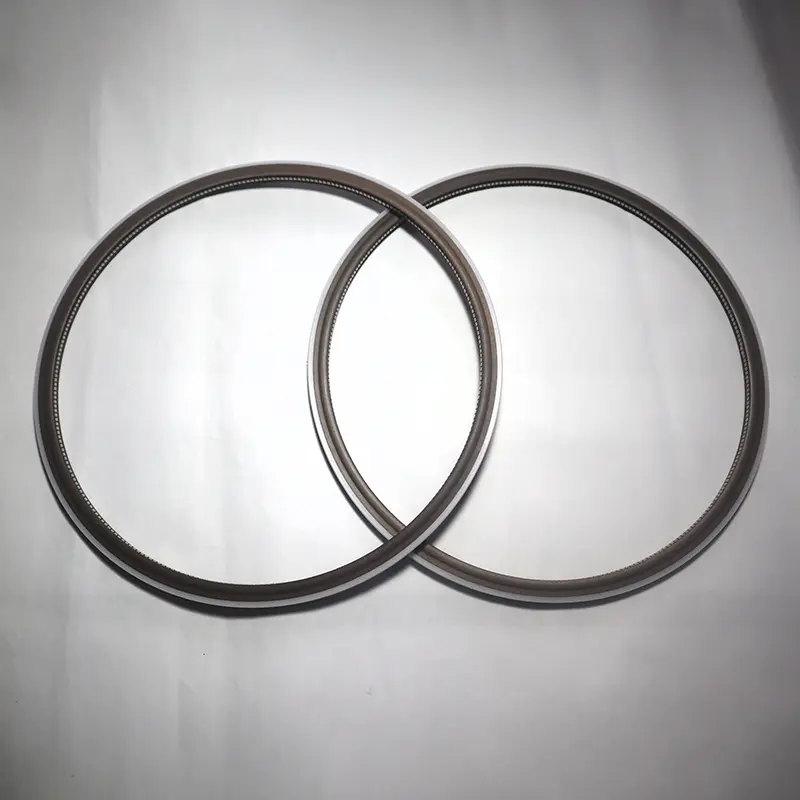

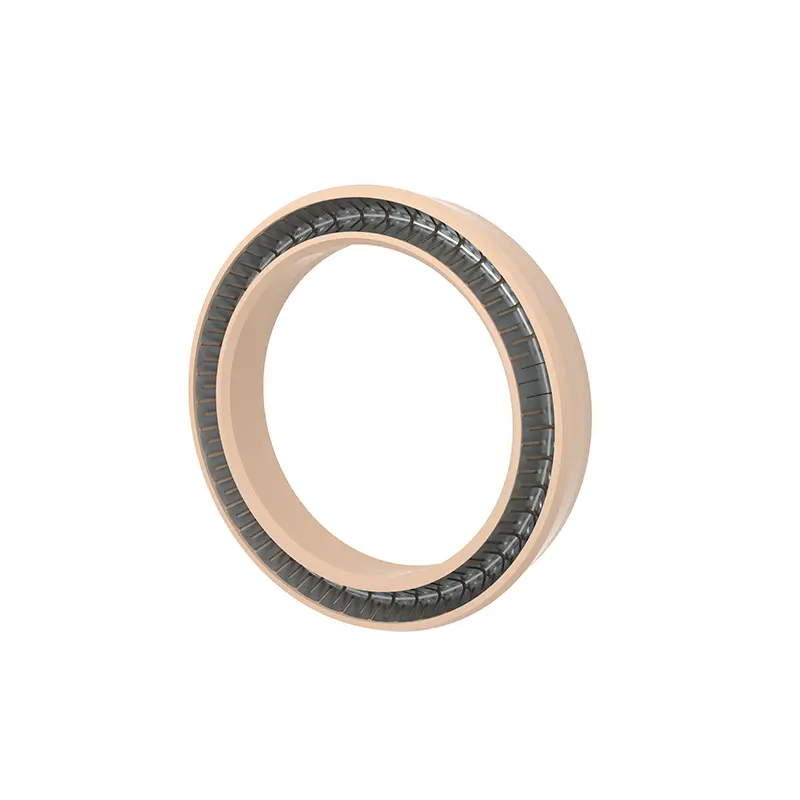

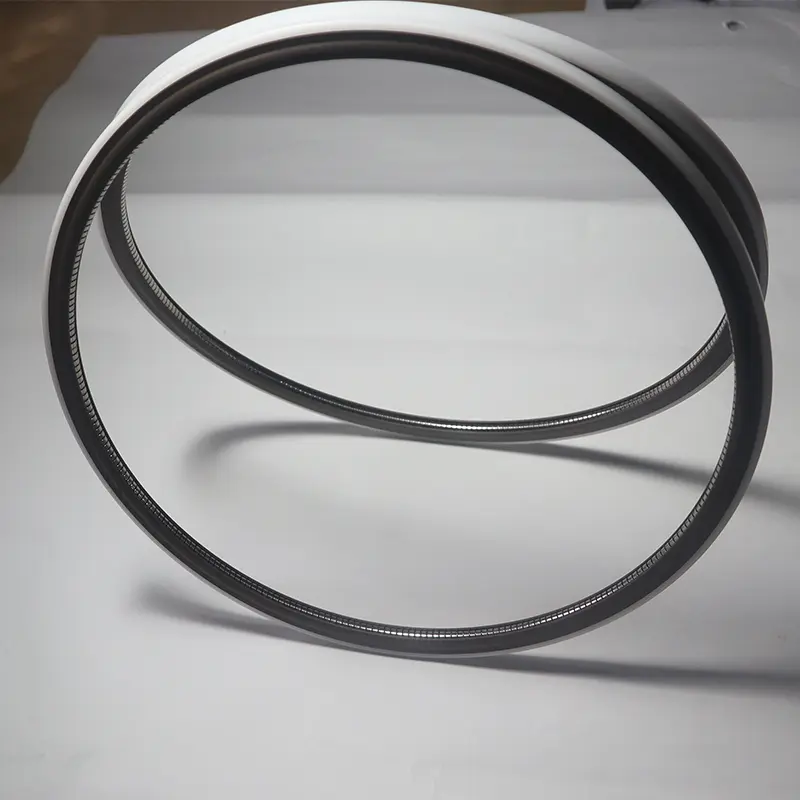

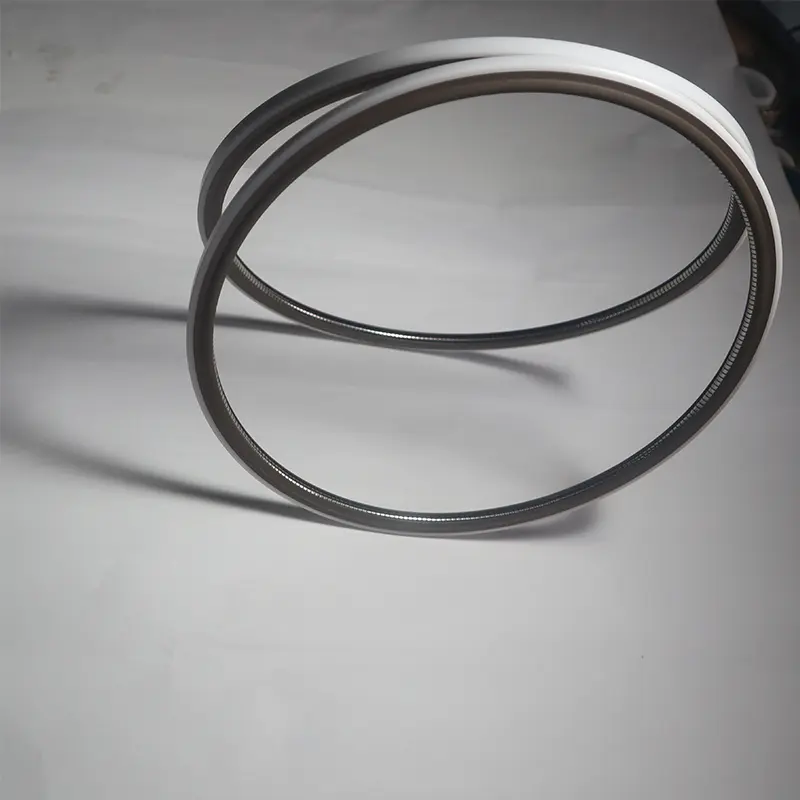

Los sellos energizados del resorte de la brida final que lanzamos incluyen diferentes modelos, cada uno con sus propias subdivisiones. Todos están estrictamente desarrollados, producidos y probados.

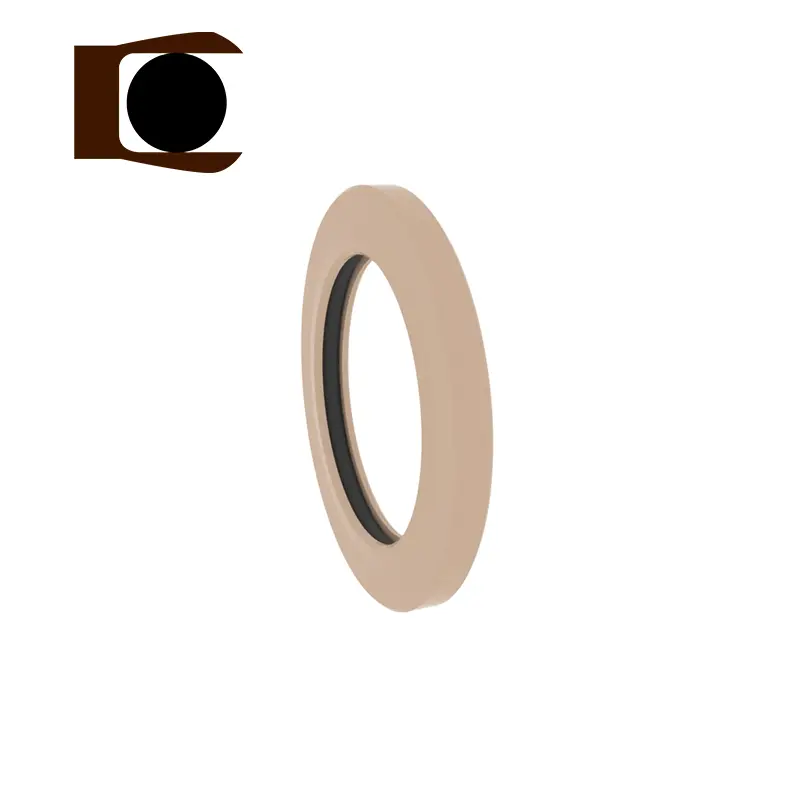

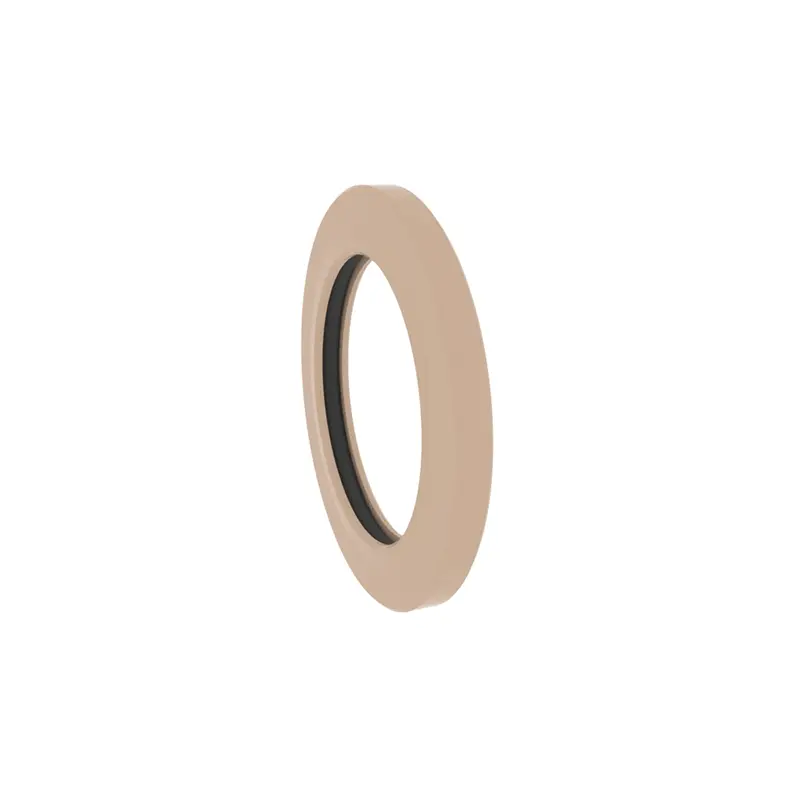

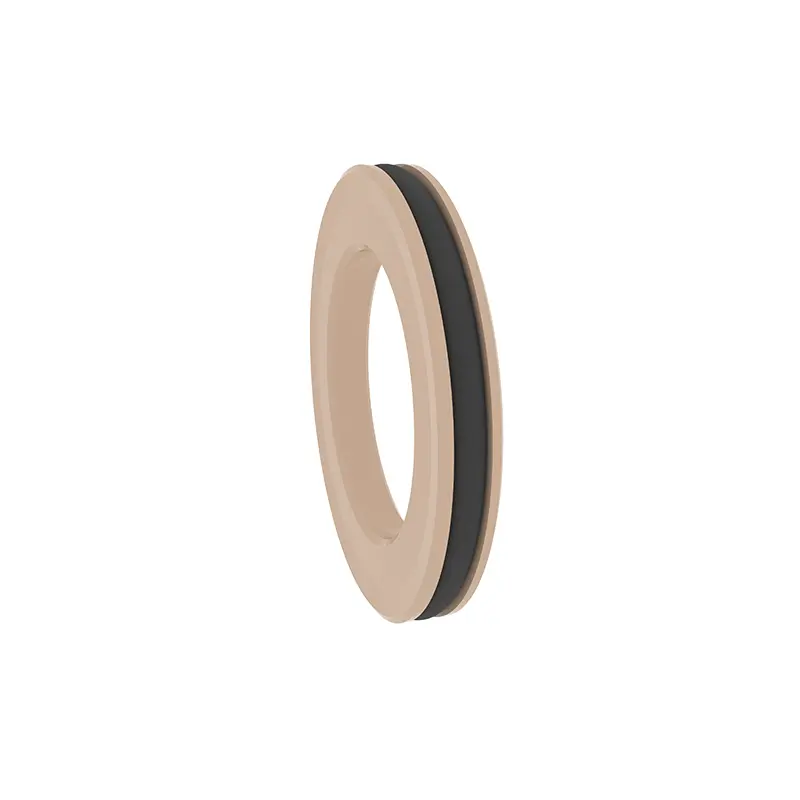

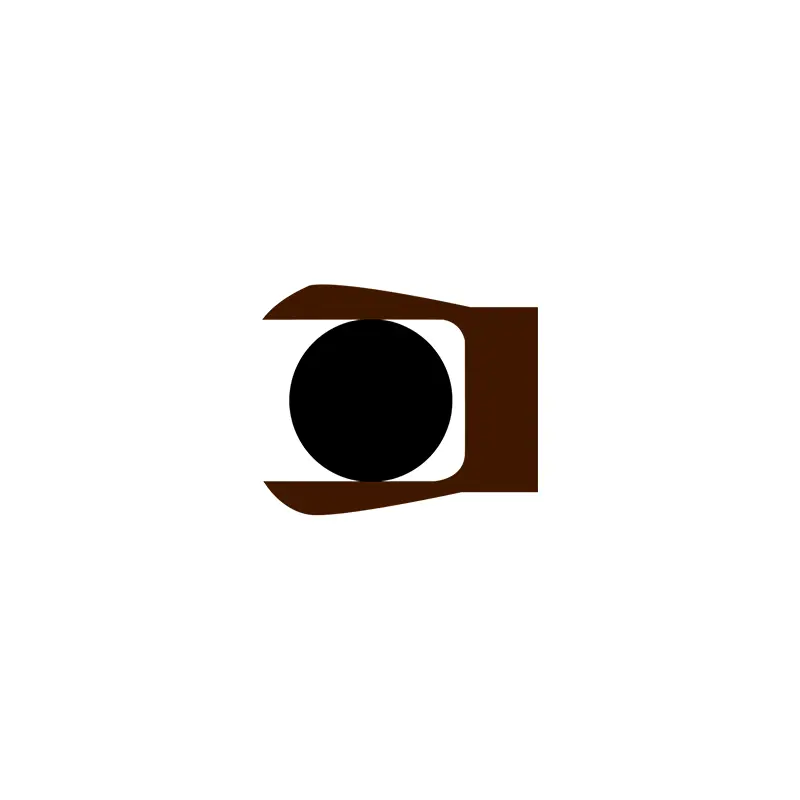

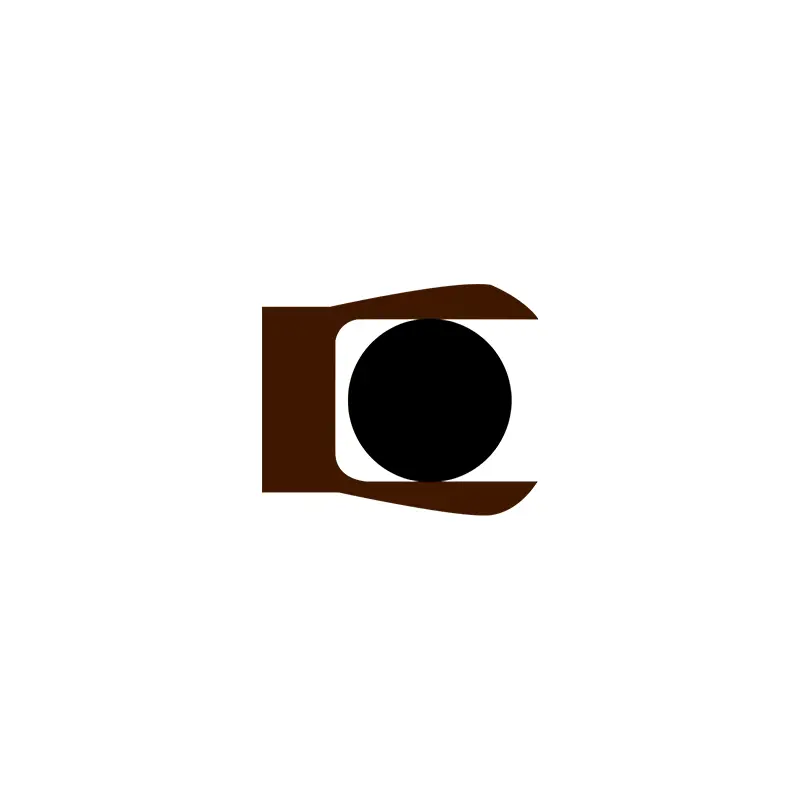

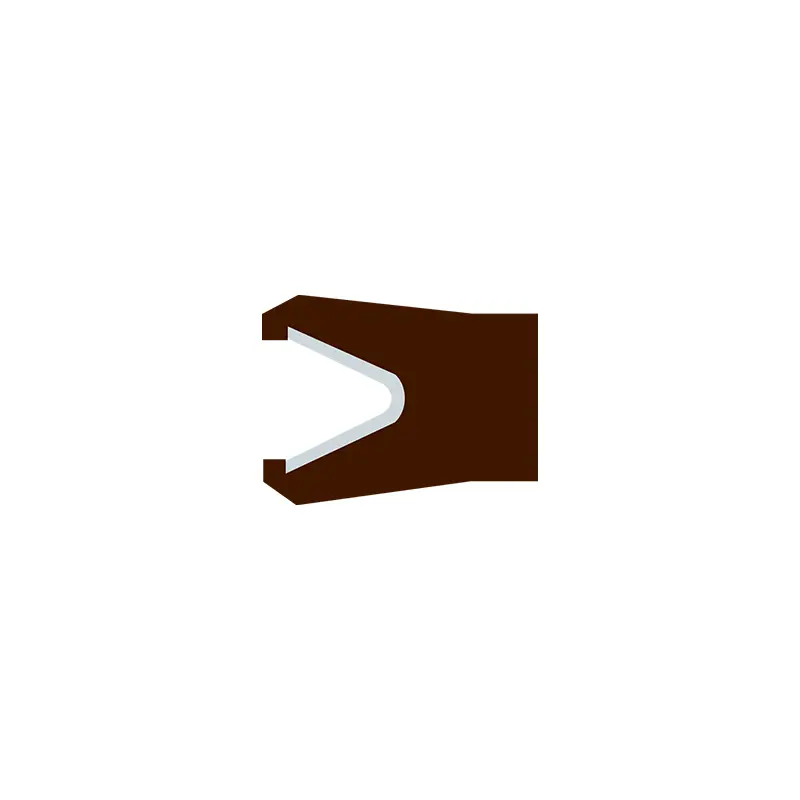

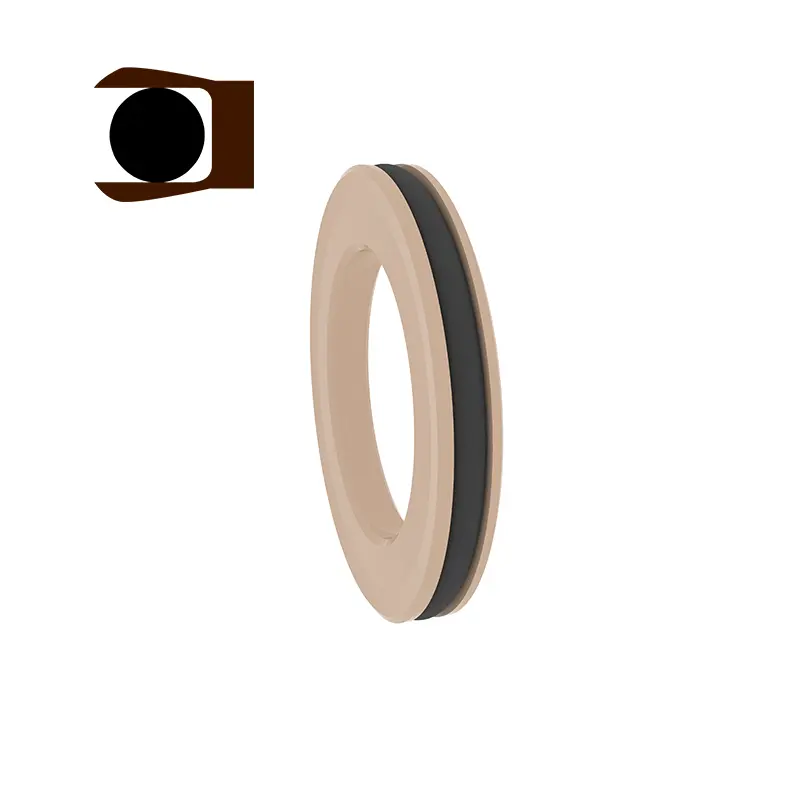

RC2876 y RC2877 son sesiones de pan, y RC2876-B y RC2877-B son sellos combinados en forma de Y. Las dos divisiones diferentes entre cada modelo tienen el mismo surco y pueden intercambiarse. Son adecuados para los sellos estáticos de presión unidireccionales axiales (fin) y de brida y se pueden usar en lugares donde la rugosidad de la superficie no es ideal. Los dos sartén están compuestos de resortes de acero inoxidable y plásticos de alta función. Los resortes de acero inoxidable se pueden seleccionar como resortes en forma de V y resortes en forma de O. Y cuando se usa RC2876-B y RC2877-B, es necesario seleccionar razonablemente los materiales de elastómero coincidentes.
Características y aplicaciones del producto:

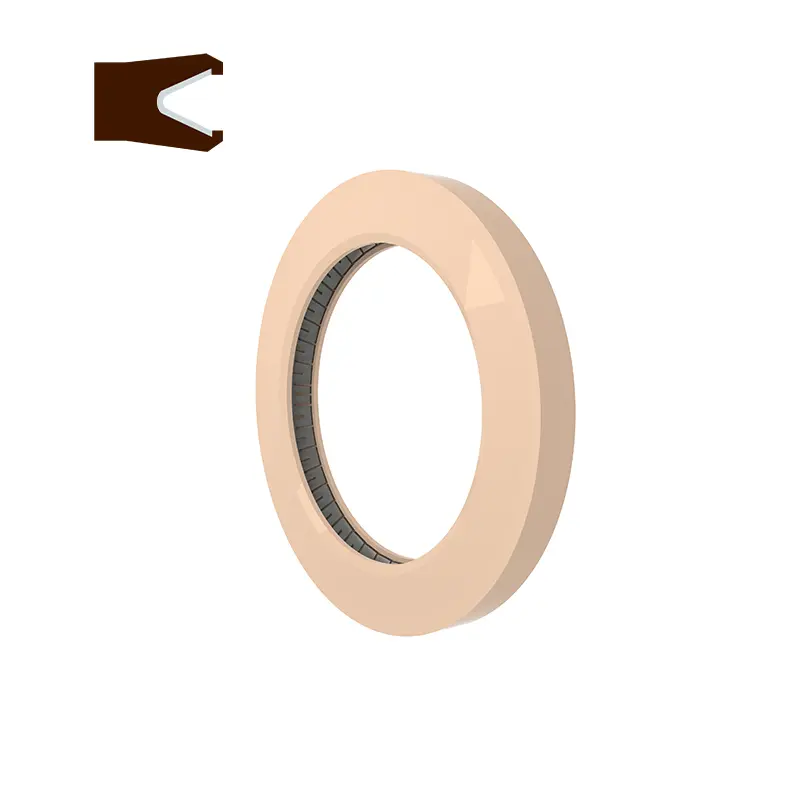

RC2876
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| MPA de presión | Velocidad m/s | Temperatura ℃ | Medio | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Todos los líquidos, productos químicos, gases |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Selección de material
1. Los materiales de junta tórica coincidente pueden ser: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

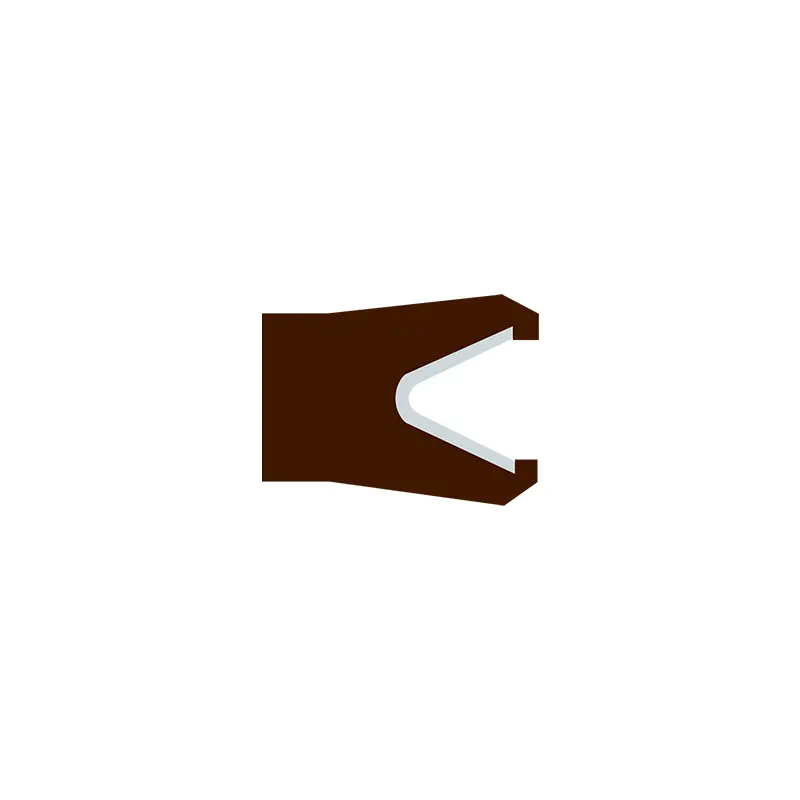

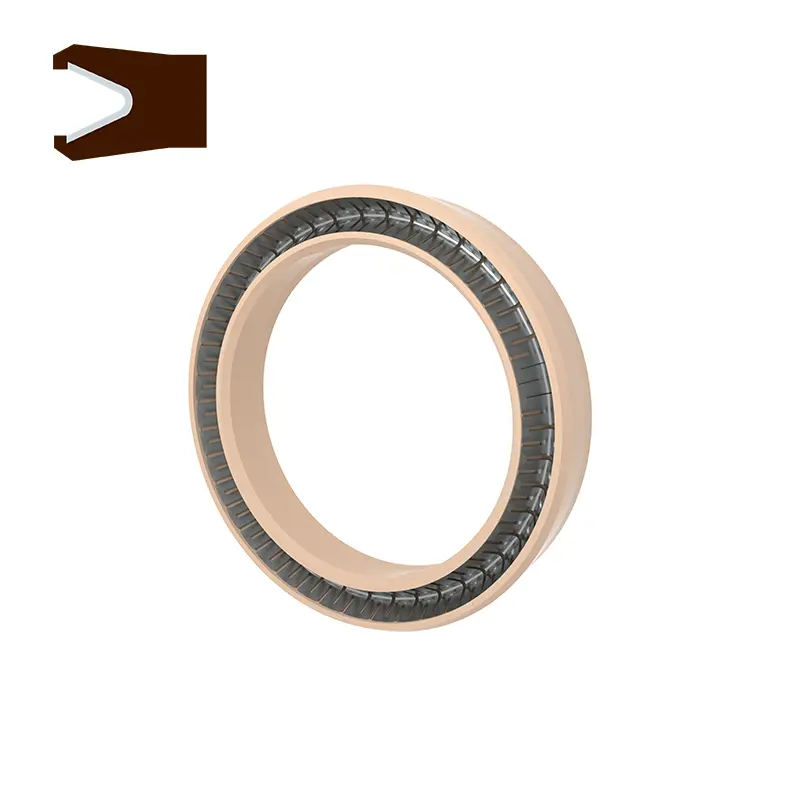

3. Los resortes de acero inoxidable se pueden seleccionar de resortes en forma de O y resortes en forma de V.
Ejemplo de pedido
RC2876-40-PTFE4+V El diámetro exterior del surco de presión interna es 40, el material del anillo de sellado es PTFE4 y el resorte es resorte en forma de V
RC2876-B-40-PTFE4+R02 El diámetro exterior del surco de presión interna es 40, el material del anillo de sellado es PTFE4 y la junta tórica coincidente es Fluororubber
Nota: Si elige el rango extendido, use el número de serie.

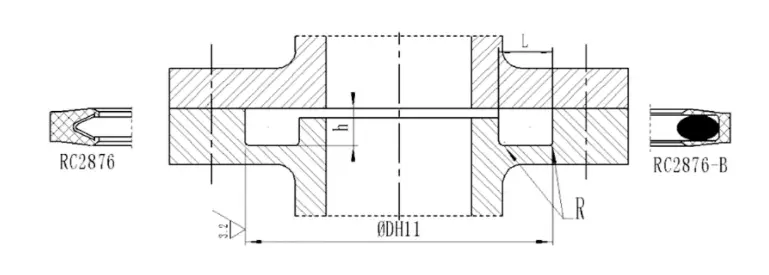

| Número de serie | Número de serie | Rango estándar Dh11 | Rango extendido Dh11 | Profundidad de la ranura H-0.05 | Ancho de ranura L+0.2 | Esquinas redondas Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| MPA de presión | Velocidad m/s | Temperatura ℃ | Medio | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Todos los líquidos, productos químicos, gases |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Los materiales de junta tórica coincidente pueden ser: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Los resortes de acero inoxidable se pueden seleccionar de resortes en forma de O y resortes en forma de V.
Ejemplo de pedido
RC2877-40-PTFE4+V El diámetro interno del surco de presión externa es 40, el material del anillo de sellado es PTFE4 y el resorte de acero inoxidable es un resorte en forma de V es un resorte en forma de V
RC2877-B-40-PTFE4+R02 El diámetro interno del surco de presión externa es 40, el material del anillo de sellado es PTFE4 y la junta tórica coincidente es Fluororubber
Nota: Si elige un rango extendido, use el número de serie.

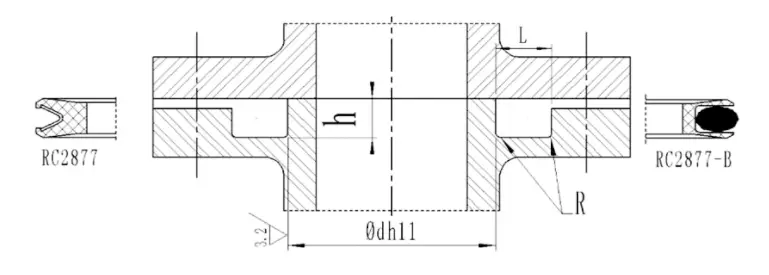

| Número de serie | Número de serie | Rango estándar D H11 | Rango extendido Dh11 | Profundidad de la ranura H-0.05 | Ancho de ranura L+0.2 | Esquinas redondas Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
