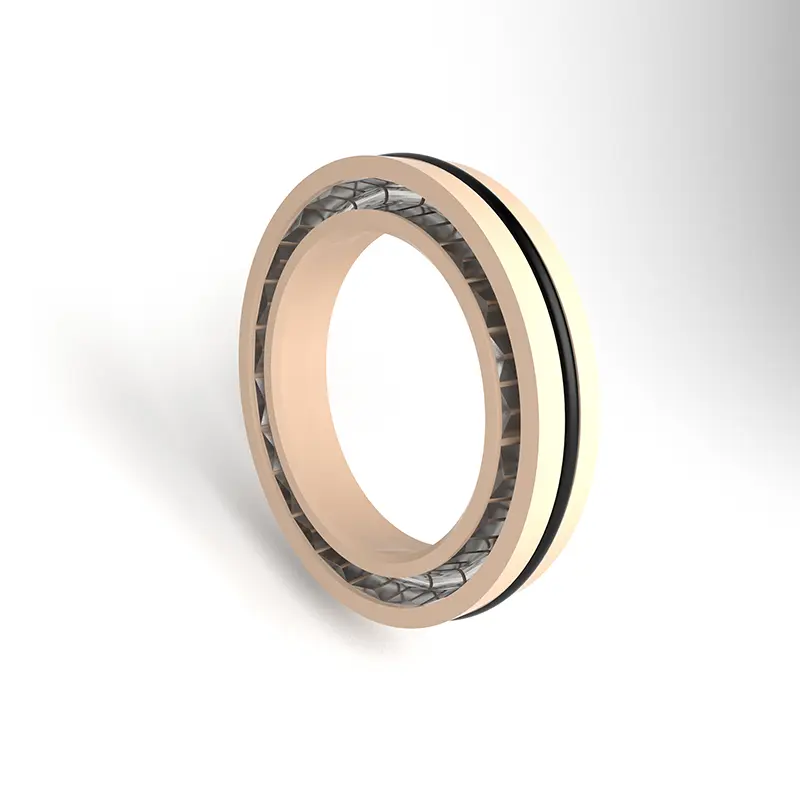

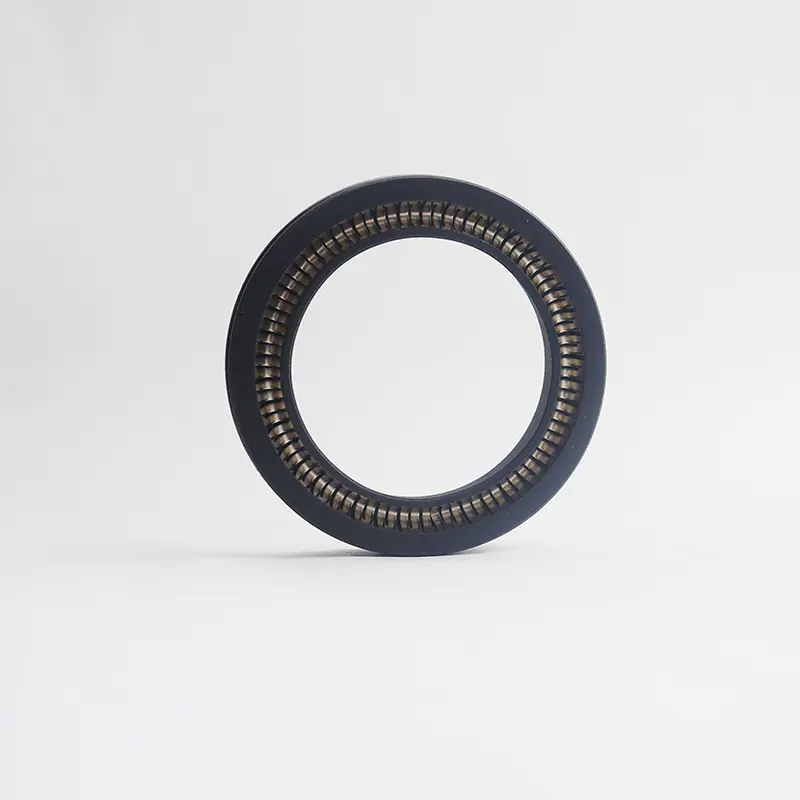

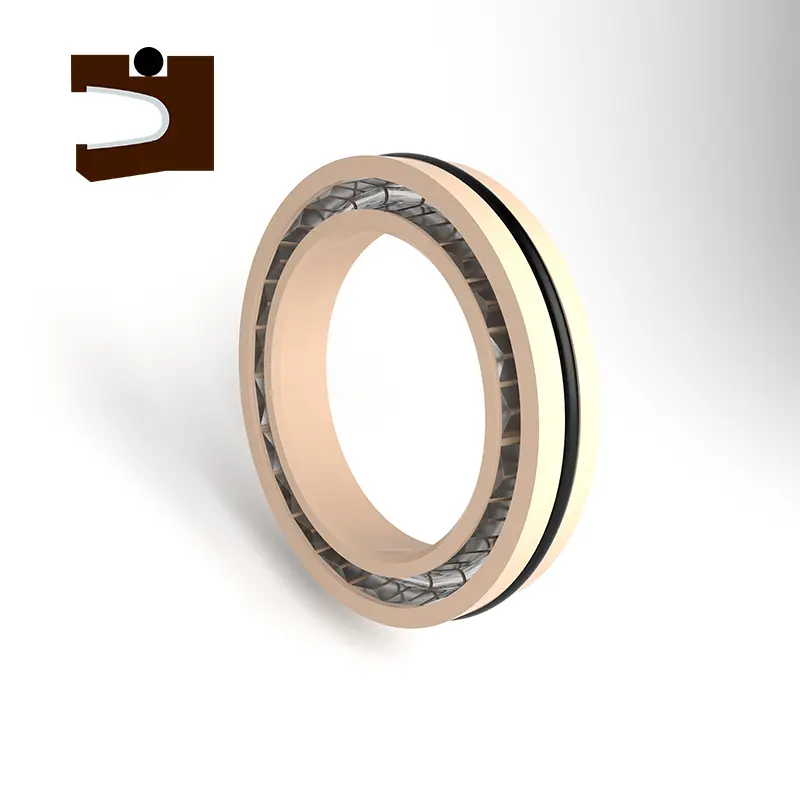

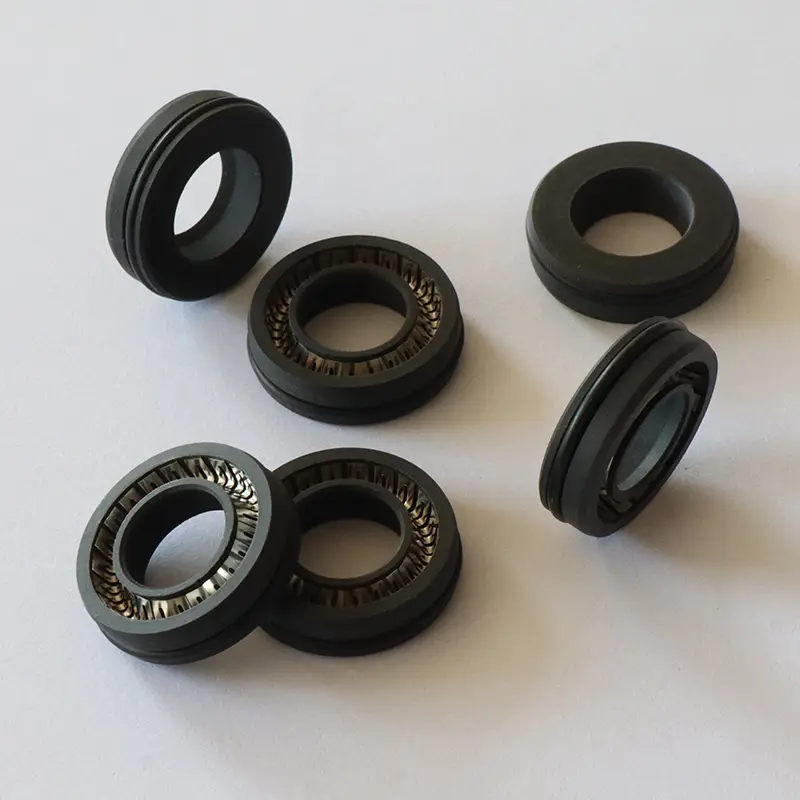

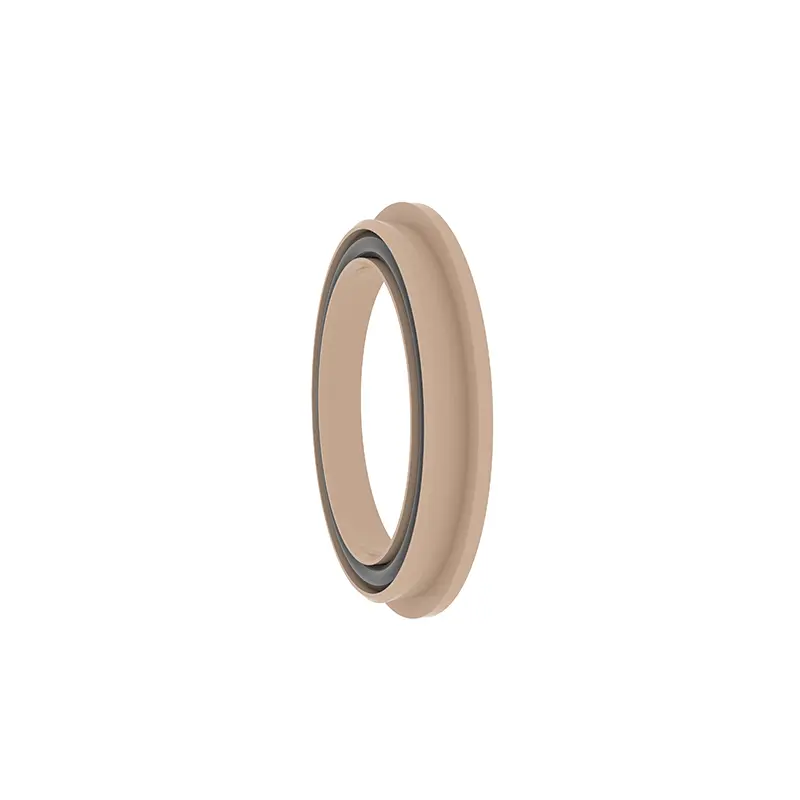

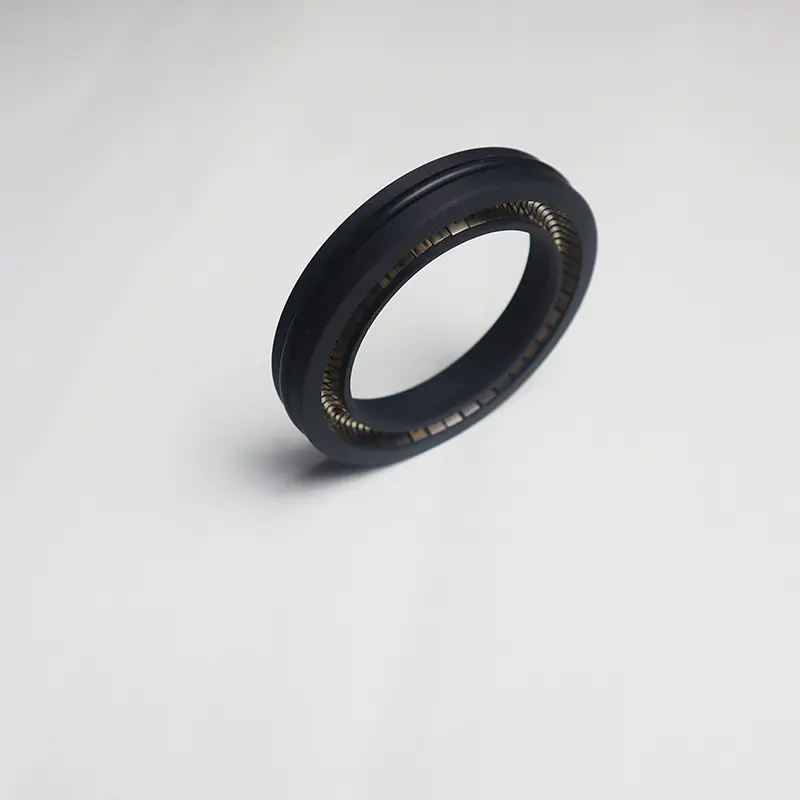

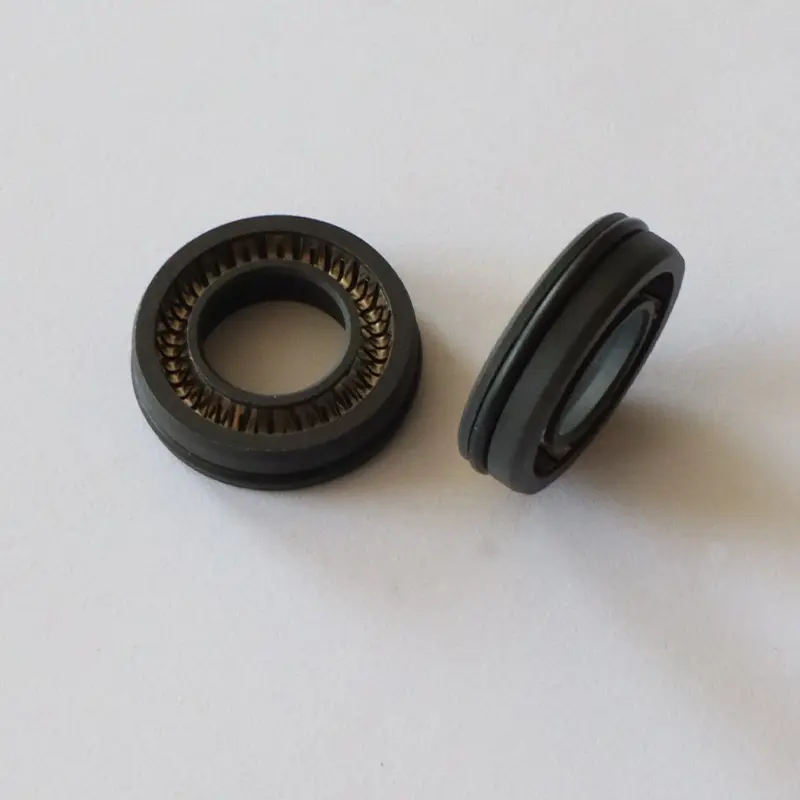

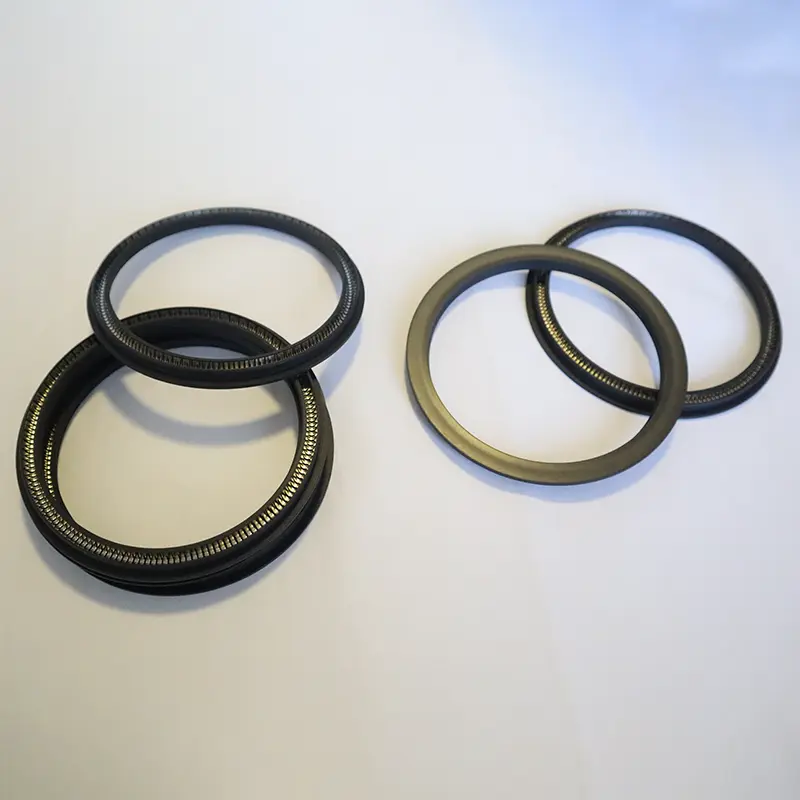

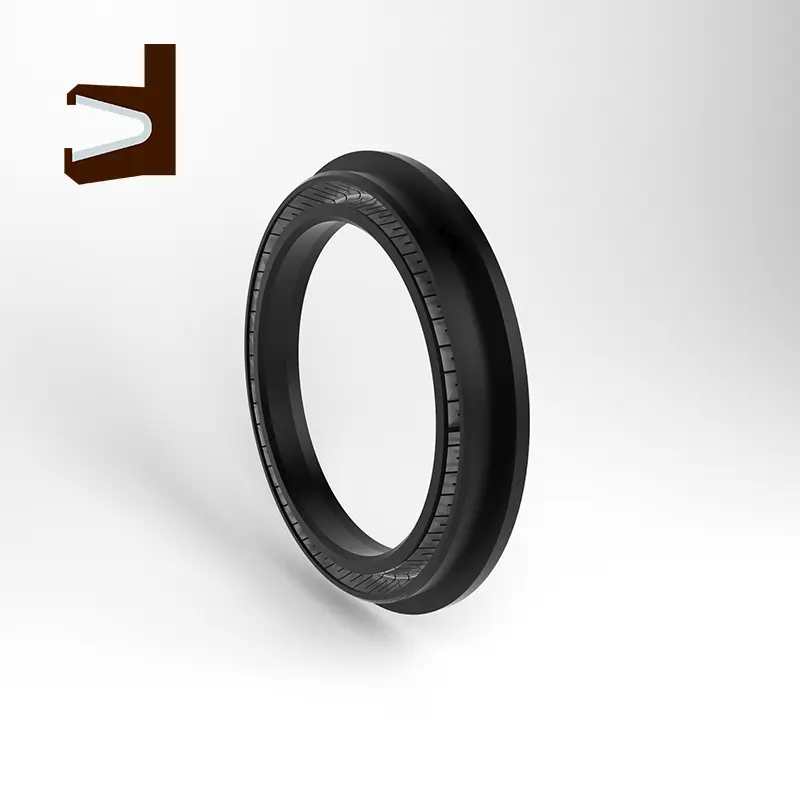

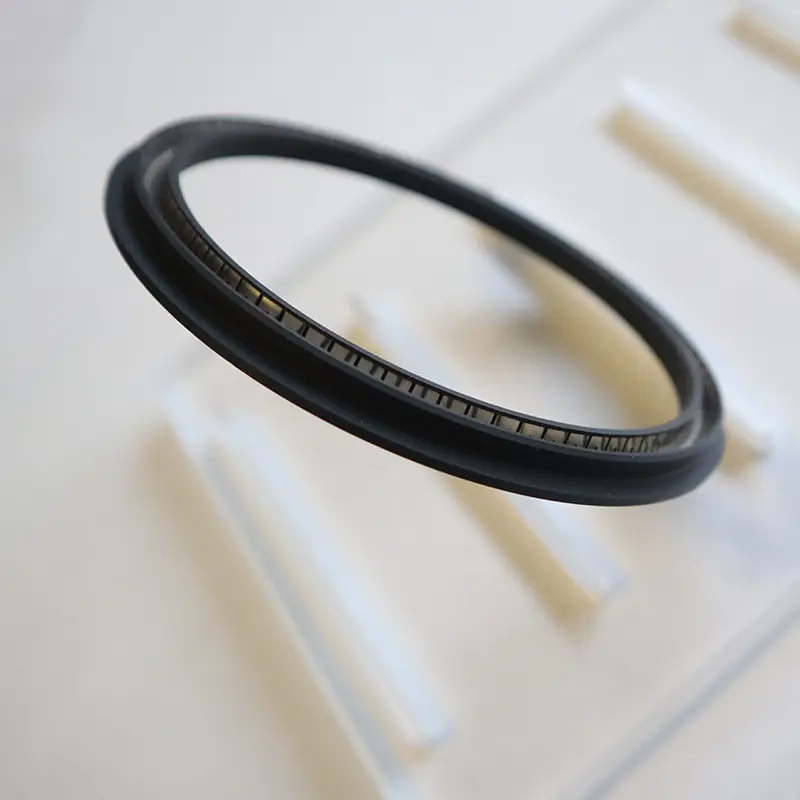

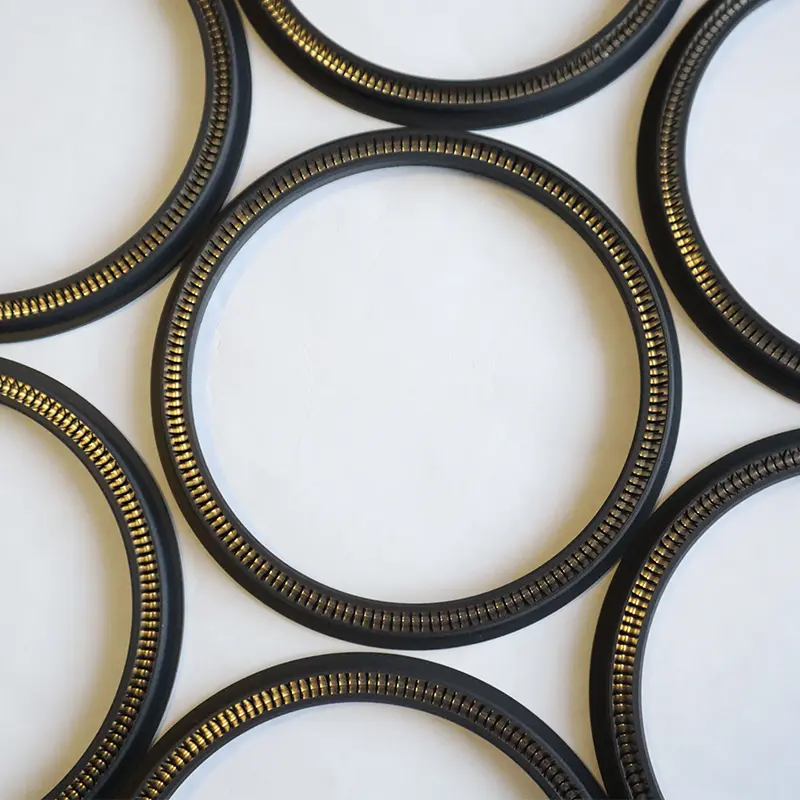

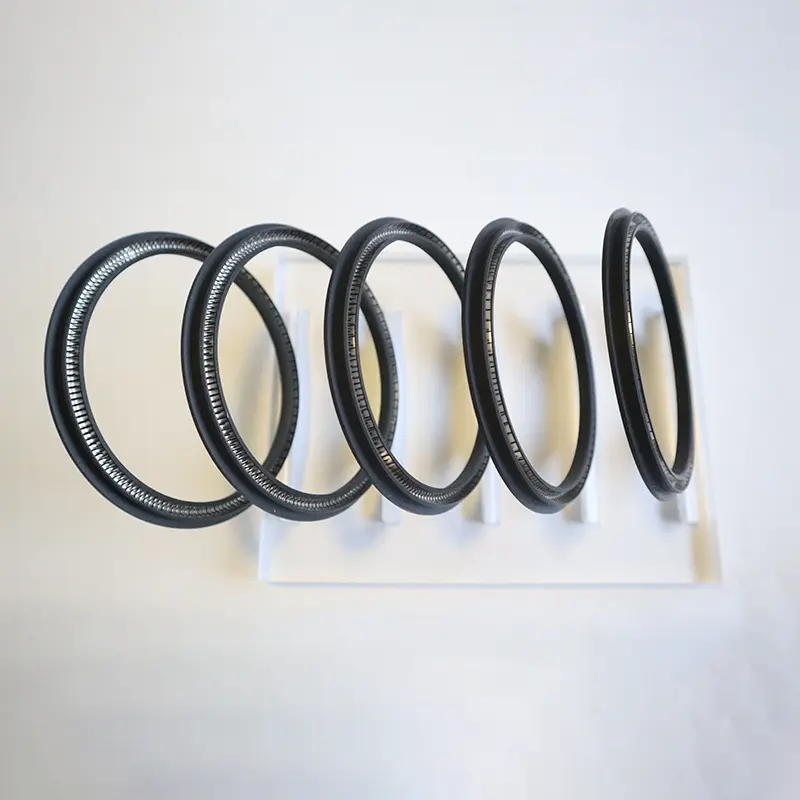

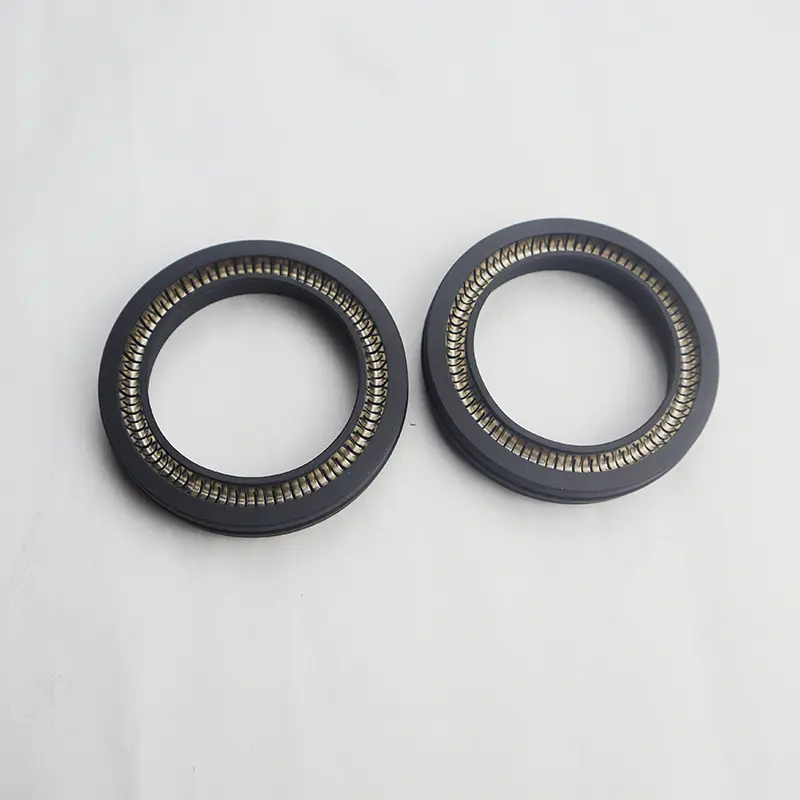

El sello energizado de resorte para el eje giratorio es uno de los sellos desarrollados por los sellos de Ruichen. Además, tenemos muchos otros tipos de sellos y una variedad de diferentes materiales de sellado. Específicamente, tenemos nuestro propio modelo interno para nombrarlos. El siguiente presenta dos modelos, RC2055 y RC2056.

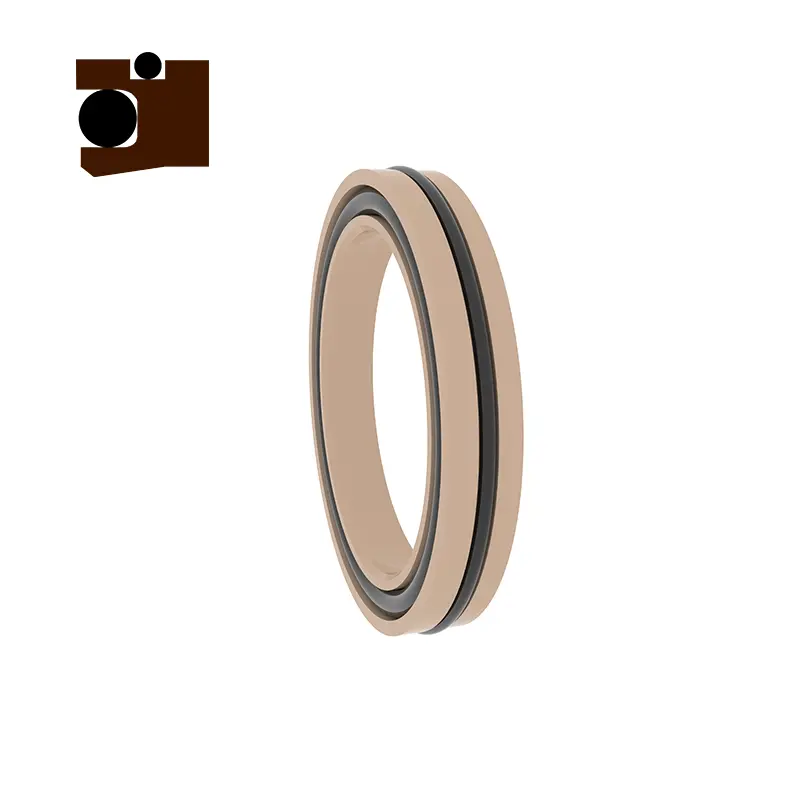

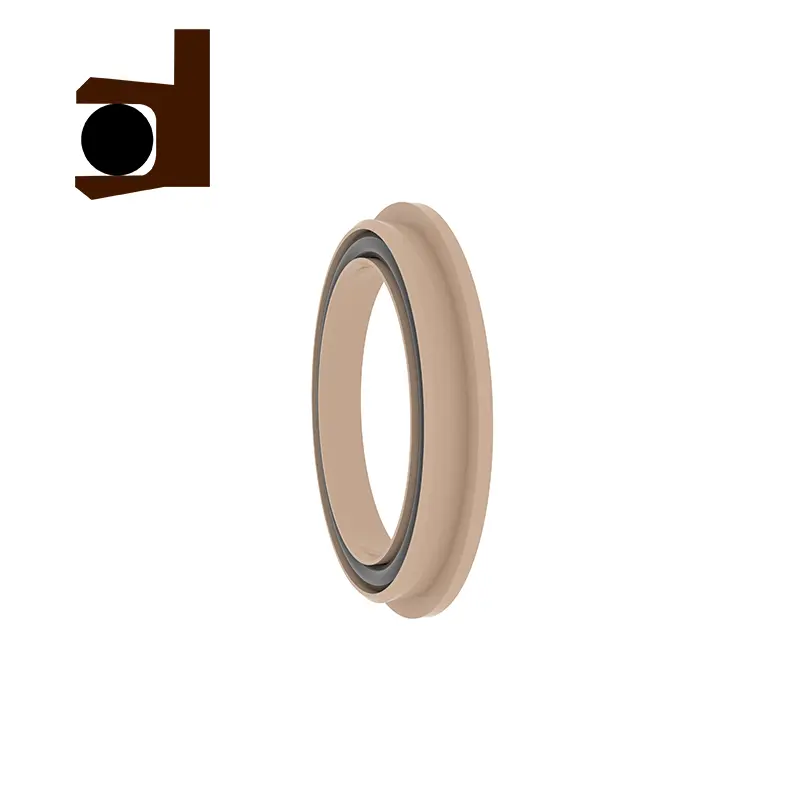

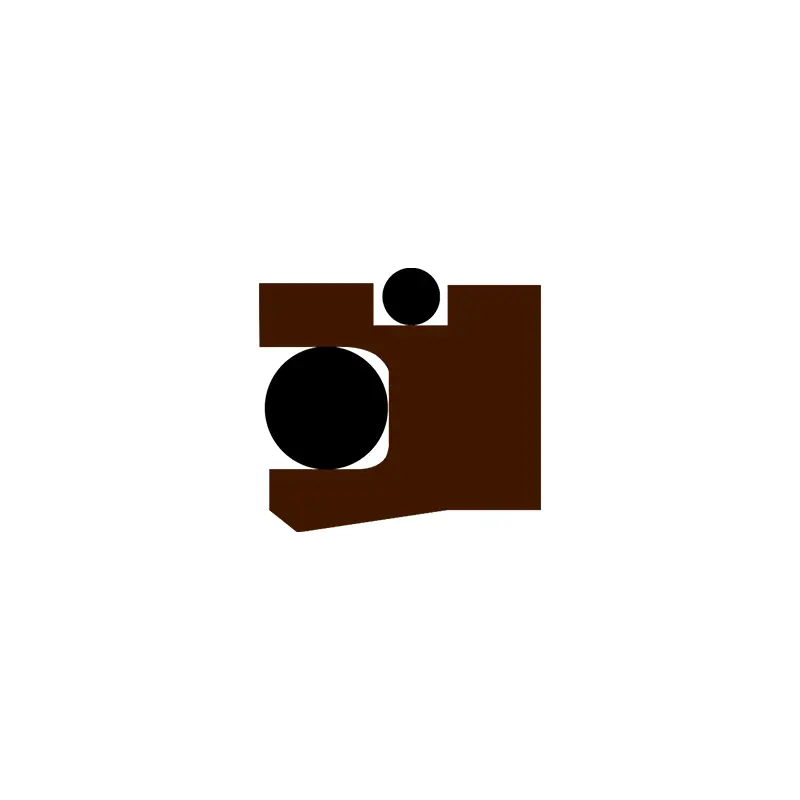

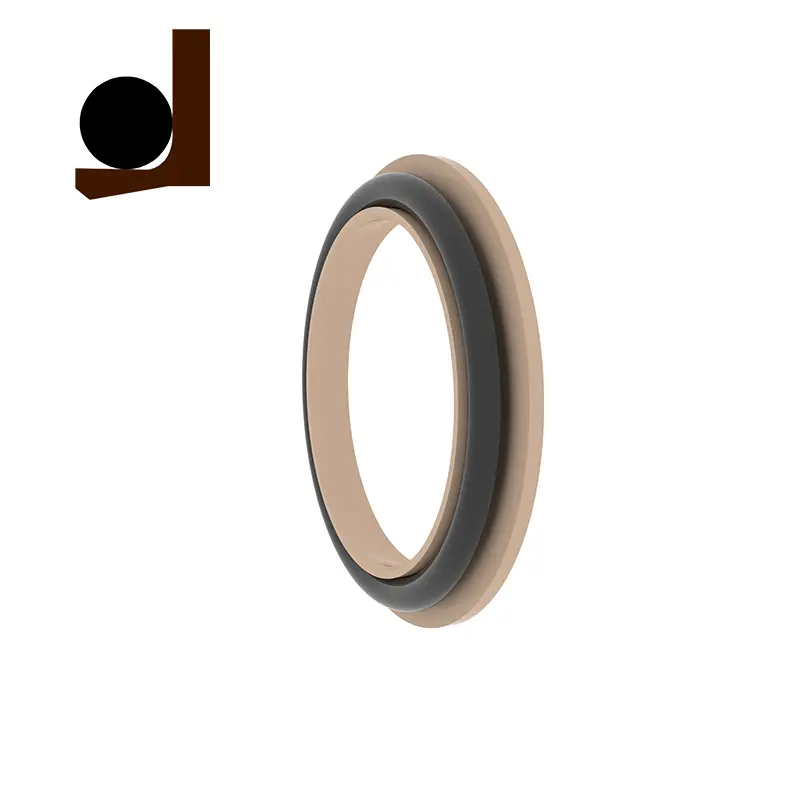

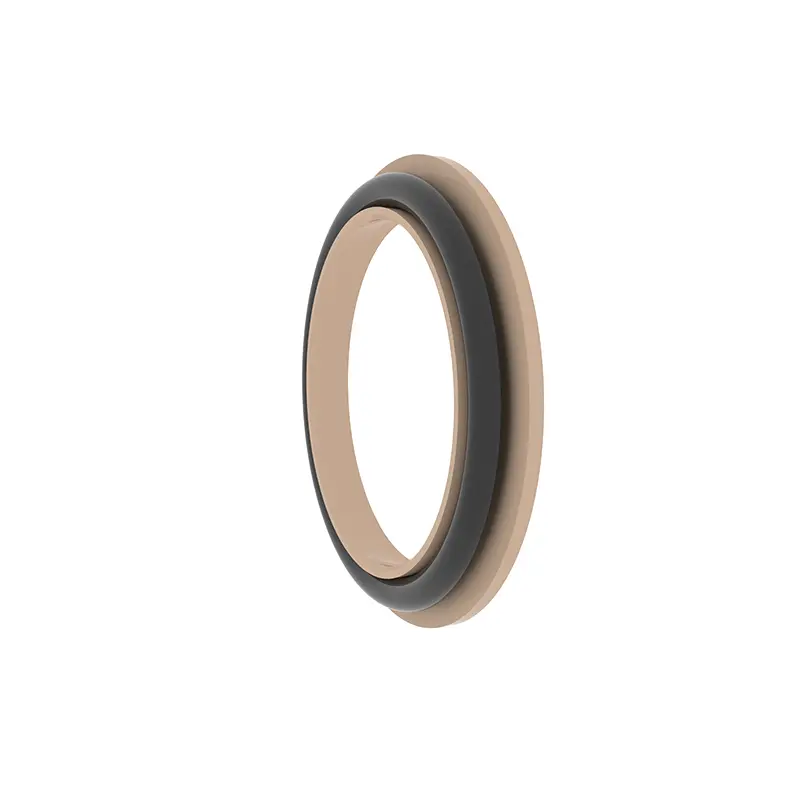

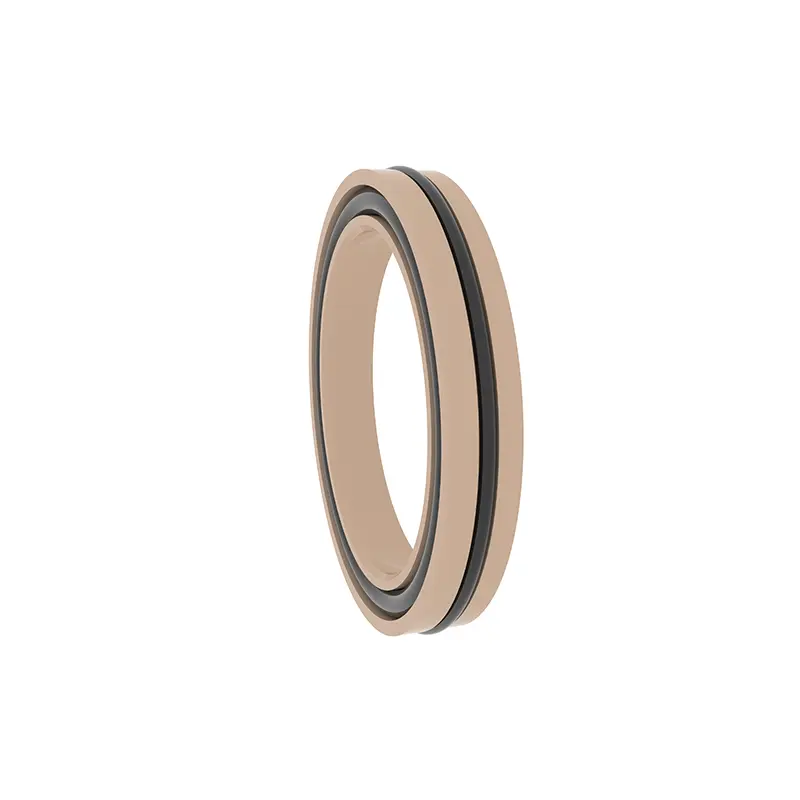

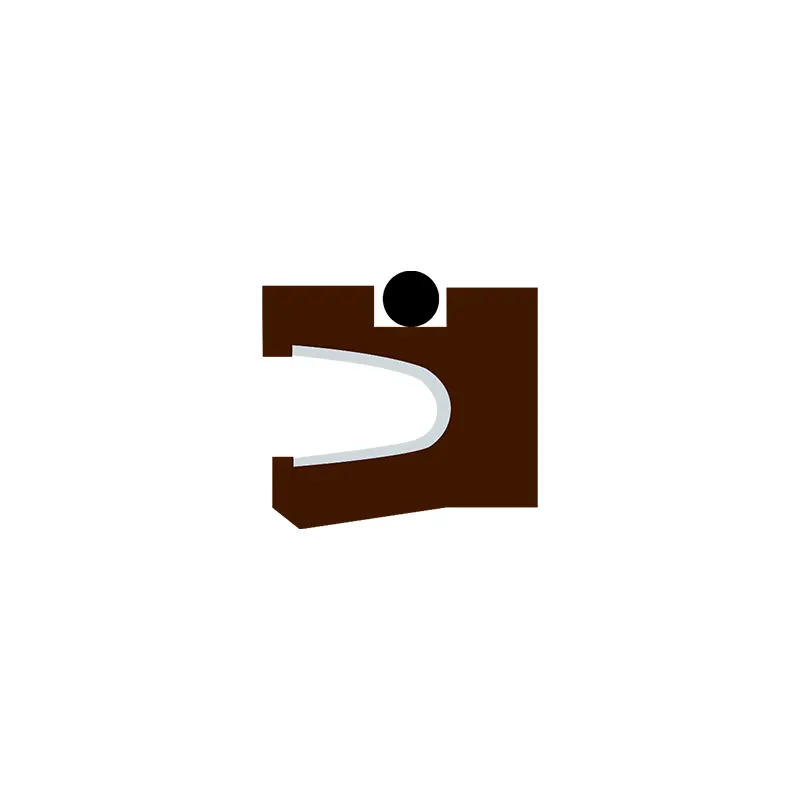

RC2055 y RC2056 son sesiones rotativas, RC2055-B es un sello dental rotativo, RC2056-B es un sello combinado en forma de Y giratorio y RC2055-C es un sello combinado en forma de Y giratorio. Diferentes modelos de la misma serie tienen las mismas características de surco y son intercambiables. Toda la serie de sello energizado de resorte para el eje giratorio es adecuada para sellos de alta función de presión unidireccional aplicadas a ejes giratorios. Entre ellos, RC2055 y RC2056 están compuestos por resortes de acero inoxidable y plásticos de alto funcionamiento. Cuando se usa RC2055-B, RC2056-B y RC2055-C, es necesario seleccionar razonablemente el material de elastómero coincidente.
Características y aplicaciones del producto:
Características del producto:
La combinación de resorte de acero inoxidable y plástico de alta función tiene un excelente rendimiento de sellado y durabilidad.
El diseño de surco de cada serie es el mismo, que puede intercambiarse y adaptarse de manera flexible a diferentes condiciones de trabajo.
Los modelos incluidos en el sello energizado de resorte para el eje giratorio son adecuados para el sellado de presión unidireccional del eje giratorio para satisfacer las diversas necesidades industriales.
RC2055-B, RC2055-C y RC2056-B admiten la selección de materiales de elastómero coincidentes de acuerdo con las condiciones de trabajo para mejorar la adaptabilidad.
Escenarios de aplicación:
Sello de presión unidireccional del eje giratorio, adecuado para equipos industriales, maquinaria de ingeniería, sistemas hidráulicos, etc.
Requisitos de sellado de alta función, como petroquímicos, equipos de energía, maquinaria pesada, etc.
Ventajas técnicas:
Los resortes de acero inoxidable proporcionan una fuerza radial estable para garantizar el efecto de sellado a largo plazo.
La combinación de materiales de plástico y elastómero de alto funcionamiento es adecuada para condiciones de trabajo de alta presión y alta velocidad.
El diseño intercambiable de ritmo simplifica la instalación y el mantenimiento y reduce el costo de uso.
Sugerencias de uso:
Seleccione el modelo de sello apropiado y el material de elastómero de acuerdo con las condiciones de trabajo específicas.
Asegúrese de que el surco esté limpio durante la instalación para evitar daños al sello.

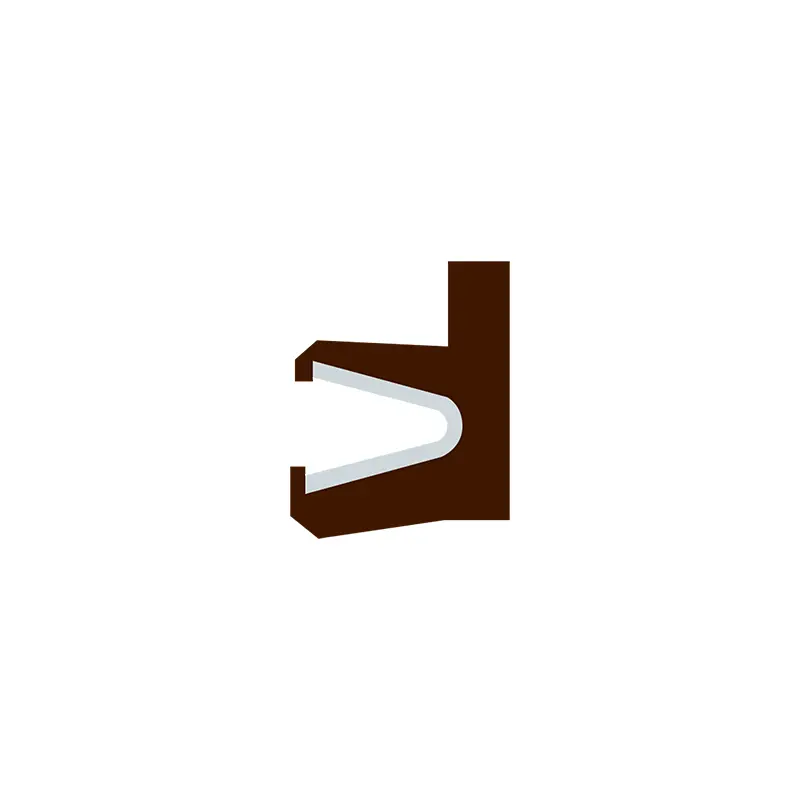

RC2055
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| Presión (MPA) | Temperatura (℃) | Velocidad (EM) | Medio | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Casi todos los medios líquidos y de gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Selección de material
1. Se pueden seleccionar los materiales de junta tórica coincidente: caucho de nitrilo RO1 (NBR), fluororruber RO2 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Spring de acero inoxidable: resorte en forma de V.
Ejemplo de pedido
RC2055-40-PTFE4+V Diámetro del eje 40, el material del anillo de sellado es PTFE4, el resorte de acero inoxidable es el resorte en forma de V
El diámetro del eje RC2055-B-40-PTFE4+R02 es 40, el material del anillo de sellado es PTFE4, la junta tórica coincidente es fluorororruber
El diámetro del eje RC2055-C-40-PTFE4+R02 es 40, el material del anillo de sellado es PTFE4, la junta tórica coincidente es fluorororruber

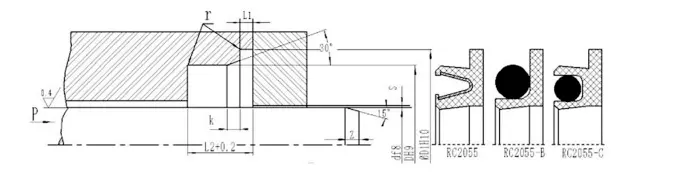

Tabla de parámetros de especificación (todas las especificaciones dentro del rango de parámetros están disponibles)
| Rango de diámetro de la barra D F8 | Diámetro de la ranura Dh9 | Diámetro del ritmo D1H10 | Profundidad del borde L1 | Ancho de ranura L | Chaflán de importación k | Espacio radial S Max | Longitud del chaflán | r max | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Nota: Se recomienda que la dureza de la superficie del eje giratorio sea HRC ≥ 58.

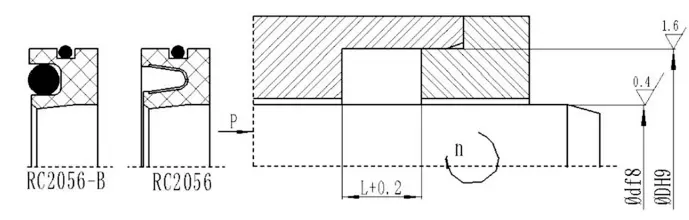

RC2056
Condiciones de trabajo aplicables (los valores límite no deben aparecer al mismo tiempo)
| Presión (MPA) | Temperatura (℃) | Velocidad (EM) | Medio | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Casi todos los medios líquidos y de gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Selección de material
1. Se pueden seleccionar los materiales de junta tórica coincidente: caucho de nitrilo RO1 (NBR), fluororruber RO2 (FKM), etc.
2. Materiales de sellado del anillo: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Spring de acero inoxidable: resorte en forma de V.
Ejemplo de pedido
RC2056-40*62*8-ptfe4+v d*d*l, el material del anillo de sellado es PTFE4, y el resorte de acero inoxidable es un resorte en forma de V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, el material del anillo de sellado es PTFE4, y la junta tórica coincidente es Fluororubber
