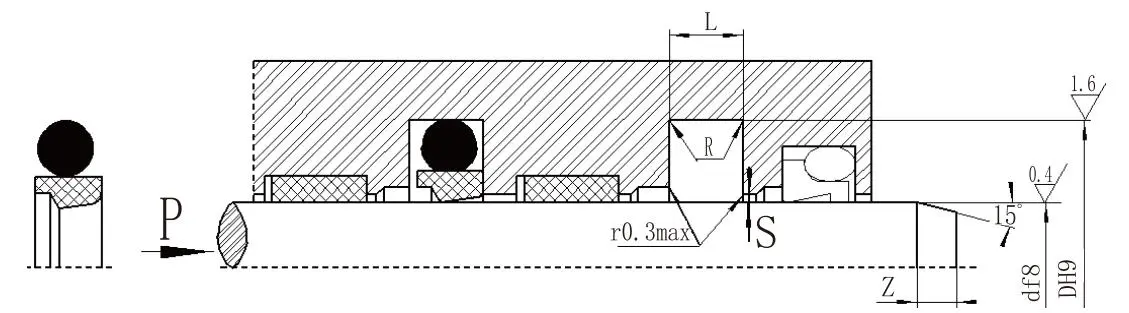

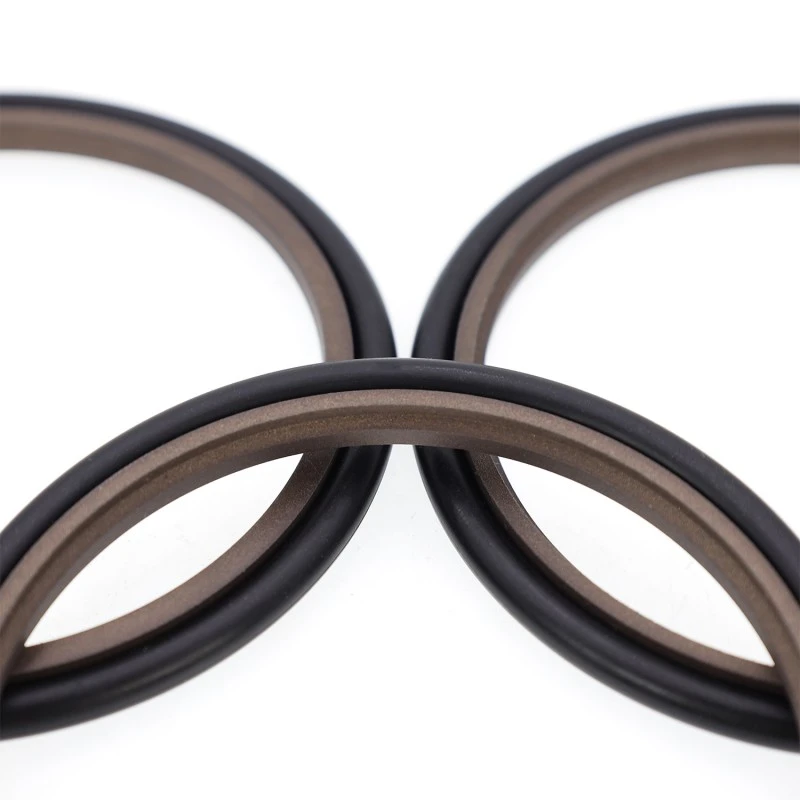

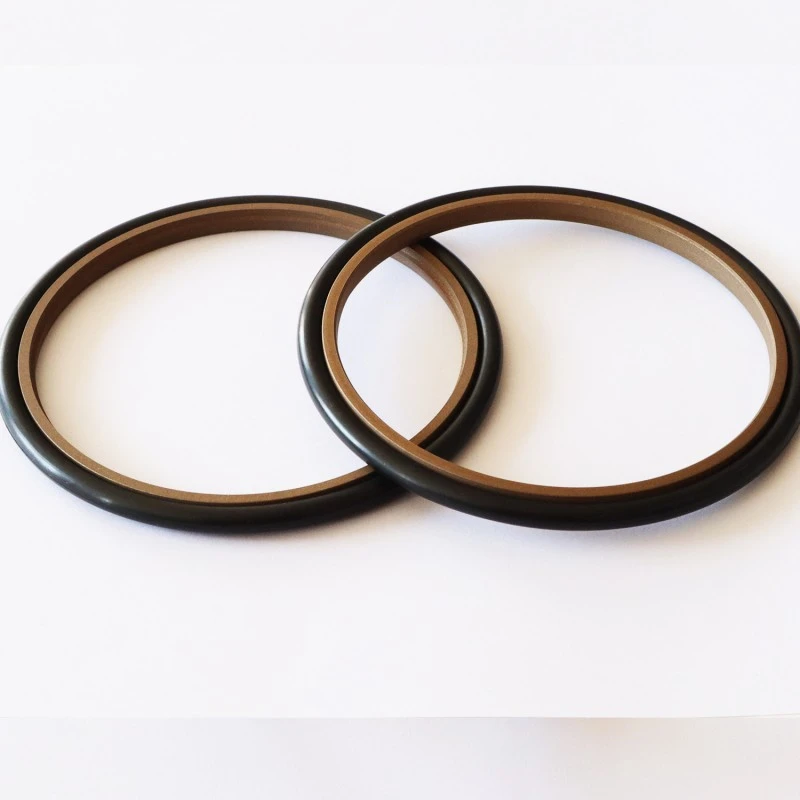

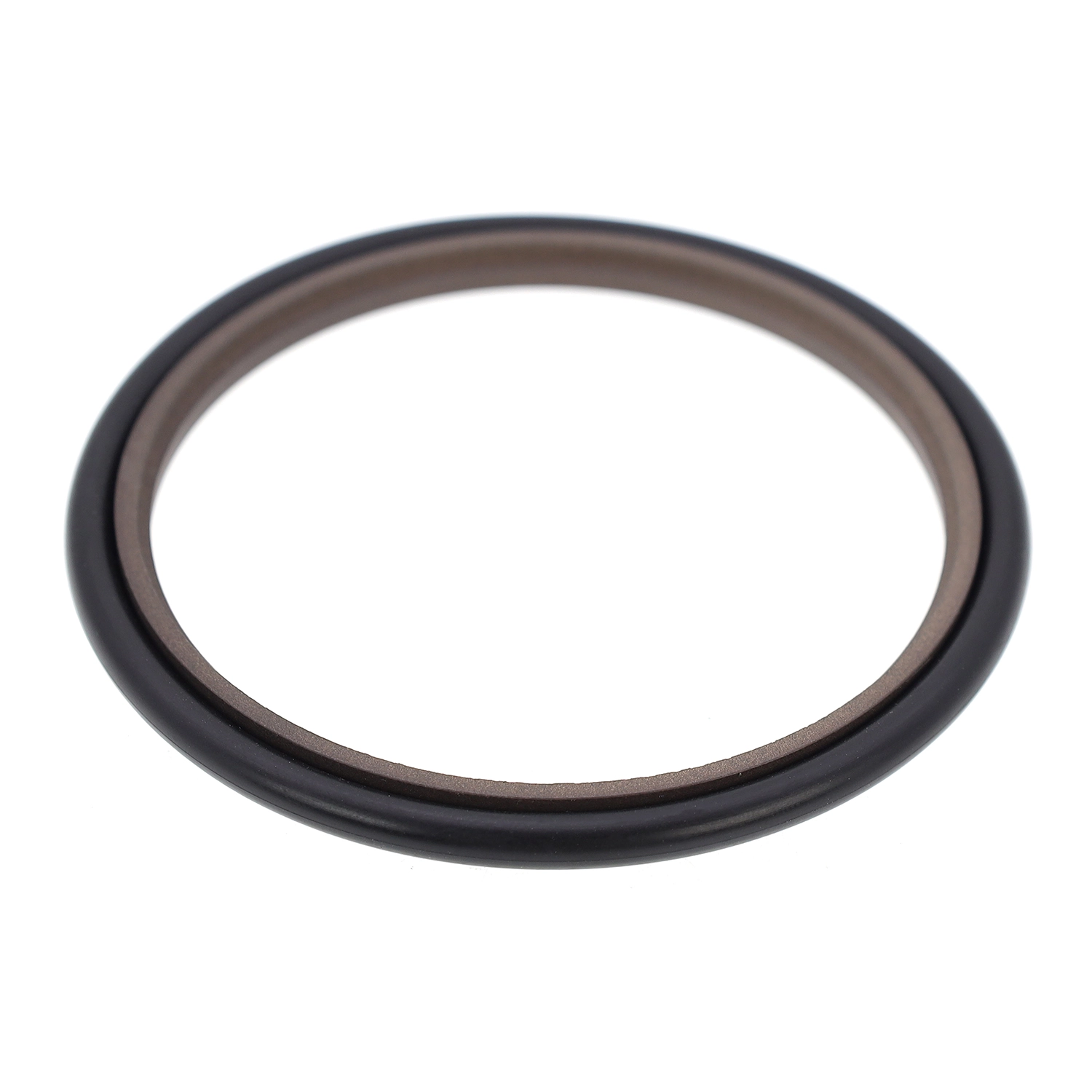

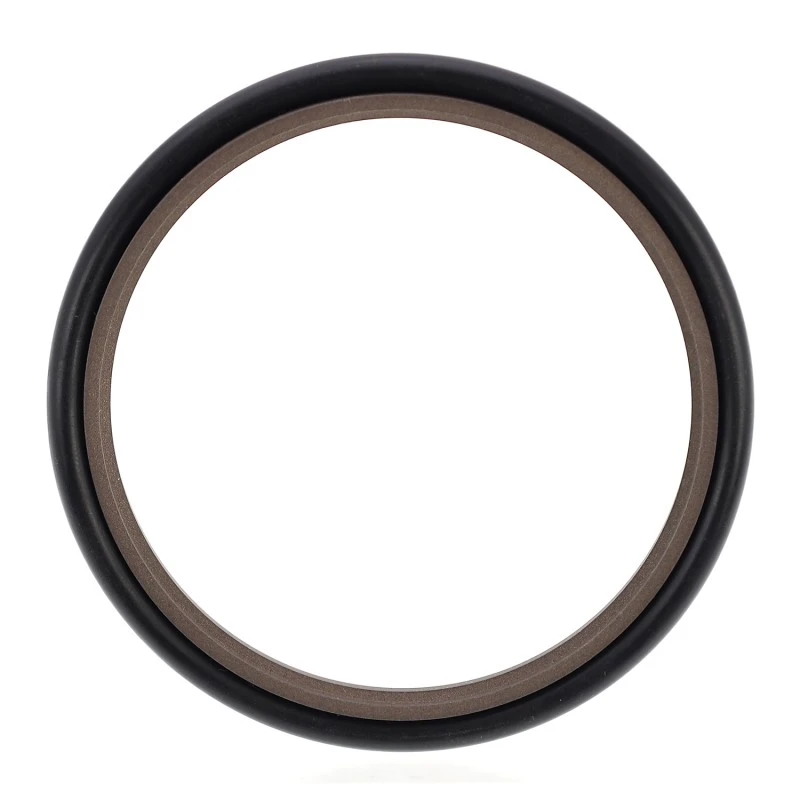

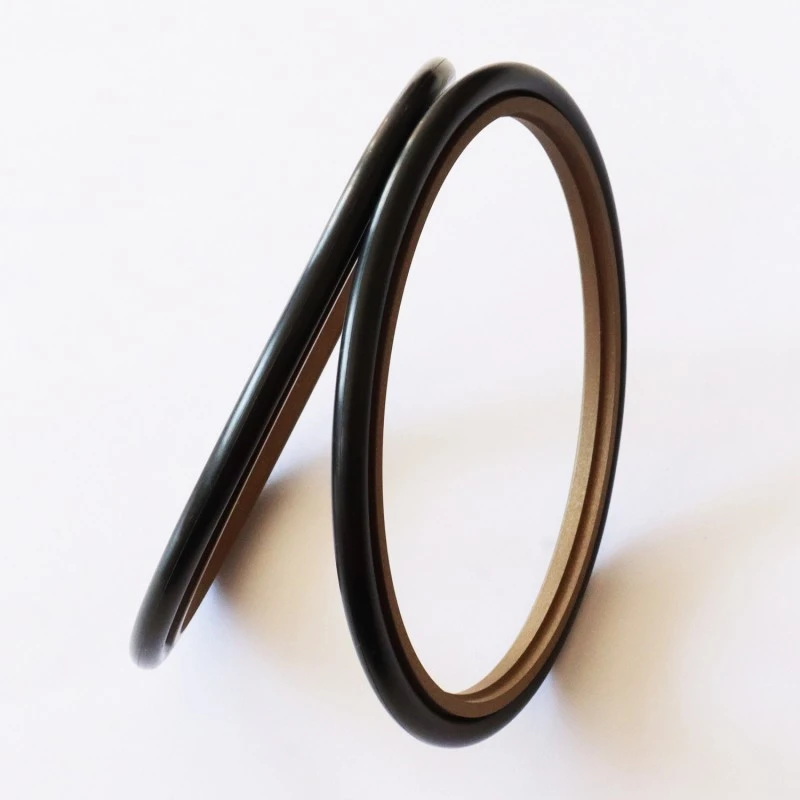

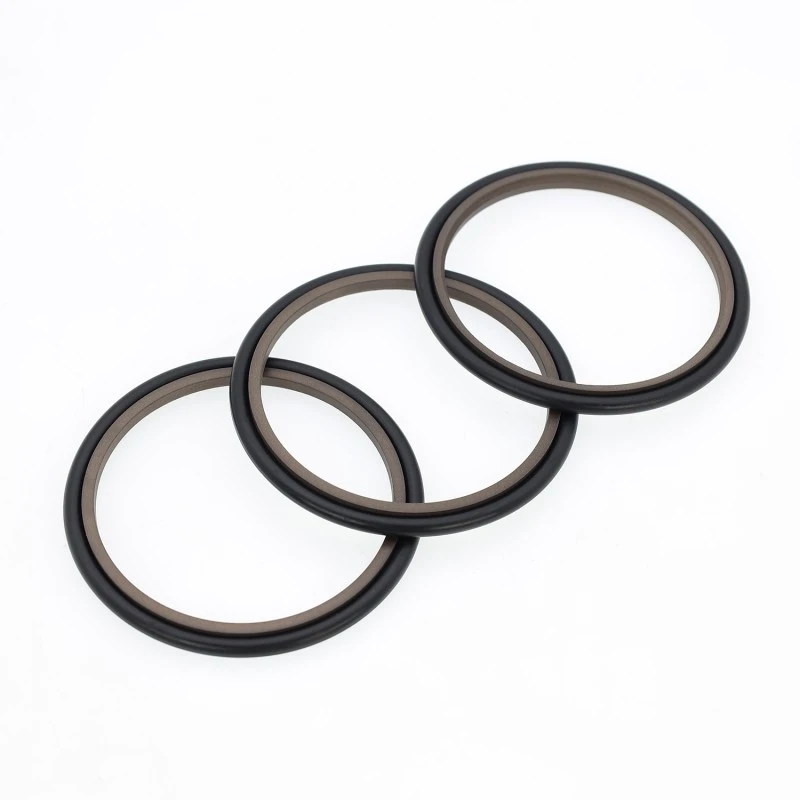

El sello escalonado consta de un anillo de sellado escalonado relleno de PTFE y una junta tórica, adecuado para sellado de presión unidireccional en aplicaciones hidráulicas alternativas. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sello. Generalmente se utiliza junto con un anillo guía. Para diámetros de varilla inferiores a 30 mm, se debe utilizar un diseño de ranura dividida (abierta).
Características:
1. Baja fricción, baja resistencia inicial, movimiento suave, igual fricción dinámica y estática y sin fluencia;
2. Estabilidad a alta presión bajo presión y condiciones duras;
3. Larga vida útil, adecuada para sellos de lubricación sin aceite;
4. Adecuado para sellar medios de baja viscosidad como el agua;
Condiciones de funcionamiento aplicables (los valores extremos no deben aparecer simultáneamente)
|
Presión MPa |
Temperatura ℃ |
Velocidad m/s |
Medio |
|
≤60 |
-35~+100 (junta tórica NBR coincidente) |
≤6 |
Aceite hidráulico de base mineral, fluido retardante de llama (HFA/HFB), agua, etc. |
|
-20~+200 (junta tórica FKM coincidente) |
Selección de materiales
1. Materiales de junta tórica disponibles: caucho de nitrilo-butadieno R01 (NBR), caucho fluorado RO2 (FKM), etc.
2. Materiales del anillo de sellado: PTFE2, PTFE3, PTFE4, PU, etc.
Ejemplo de pedido
Modelo de pedido: RC11-40x55.1x6.3-PTFE3-R01
Modelo de pedido: RC11-B-40x55.1x6.3-PTFE3-RO2 Modelo: Diámetro de varilla x Diámetro de ranura x Ancho de ranura PTFE3 (PTFE modificado) Código de material: R01, R02 - Código de material de junta tórica
