Sello de galón

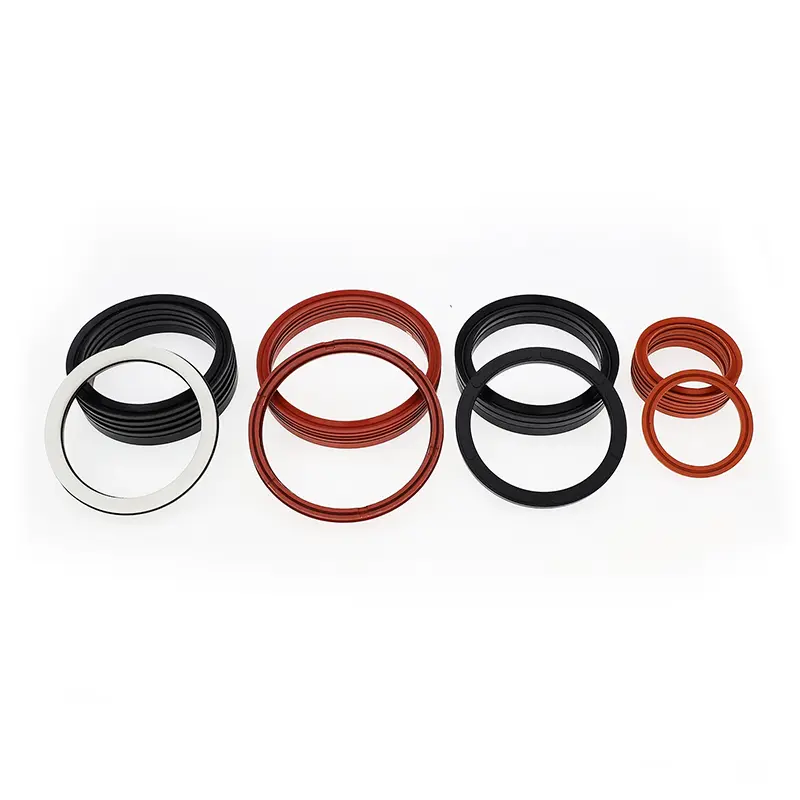

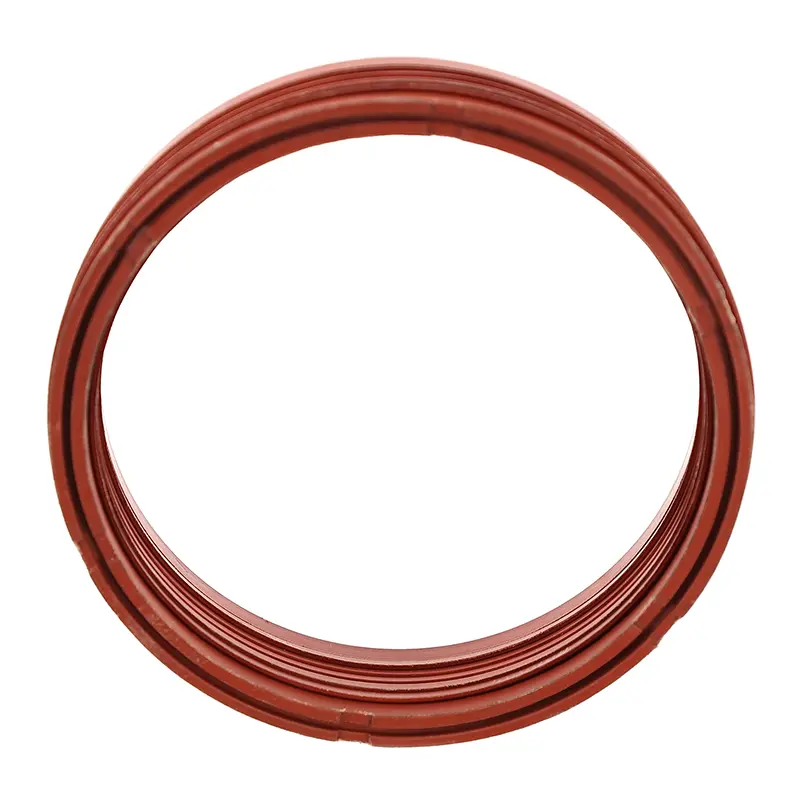

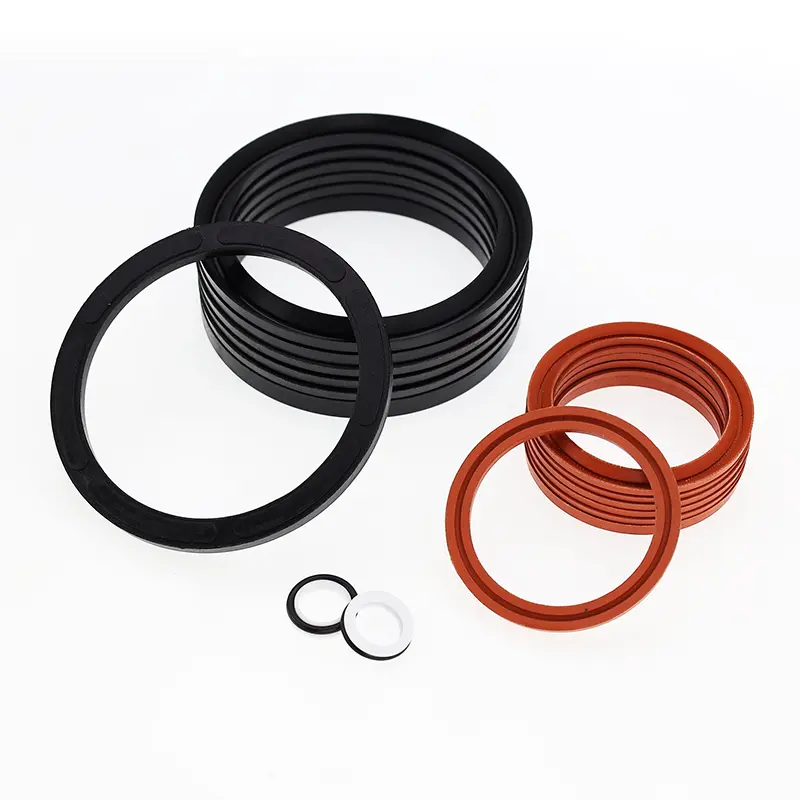

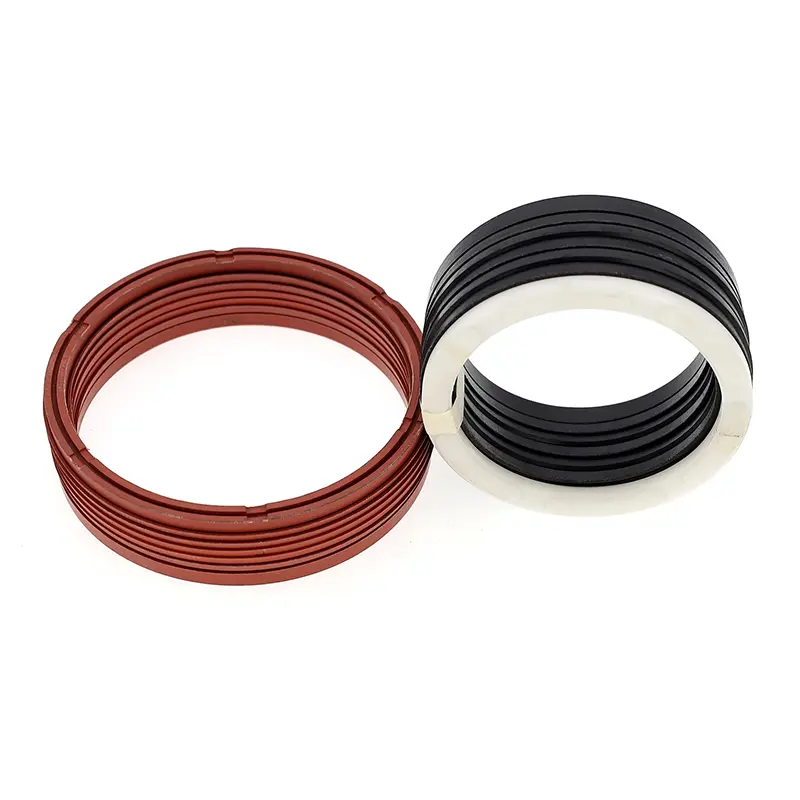

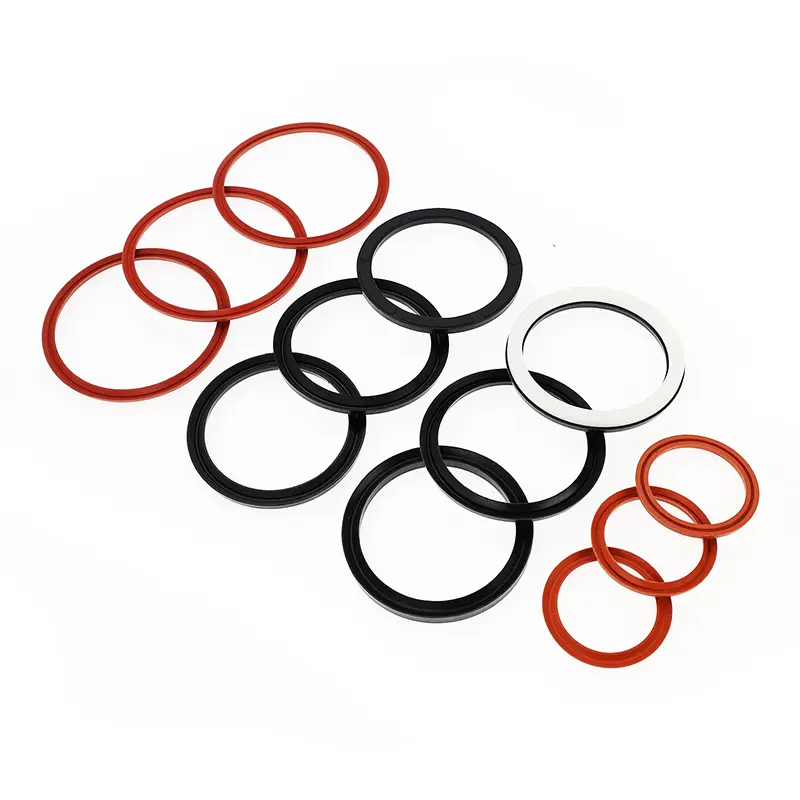

La junta combinada en forma de V para vástagos de pistón consta de un juego (de al menos tres) anillos de obturación en forma de V, un anillo de compresión y un anillo de soporte. Es adecuado para sellado de presión unidireccional en aplicaciones hidráulicas alternativas. Durante la instalación se debe aplicar una grasa compatible con el material sellador. No se puede instalar en una ranura monolítica (cerrada).

Características:

1. Hay disponible una amplia gama de materiales, lo que permite un ajuste óptimo para adaptarse a diversas aplicaciones.

2. Adecuado para uso en condiciones operativas adversas, adaptándose a prácticamente todos los medios y condiciones exigentes.

3. Larga vida útil, adecuado para sellos de lubricación sin aceite (con la selección de material adecuada).

4. El rendimiento de sellado y la fricción ajustables se pueden lograr ajustando la junta, y la dimensión axial se puede ajustar agregando o quitando anillos de sellado en forma de V.

5. Eficaz incluso con mala calidad de la superficie de sellado.

Condiciones de funcionamiento aplicables (los valores extremos no deben aparecer simultáneamente)

Materiales

1. Materiales del anillo de presión: PTFE, tejido de caucho de nitrilo-butadieno (NBR), tejido de caucho fluorado-butadieno, nailon, polioximetileno

2. Materiales del anillo en V: PTFE, tejido de caucho de nitrilo-butadieno (NBR), caucho fluorado, tejido de caucho de caucho fluorado-butadieno, poliuretano

3. Materiales del anillo de soporte: Tejido de caucho de nitrilo-butadieno, Tejido de caucho de fluoro-butadieno, Nylon, Polioximetileno, PTFE

Ejemplo de pedido

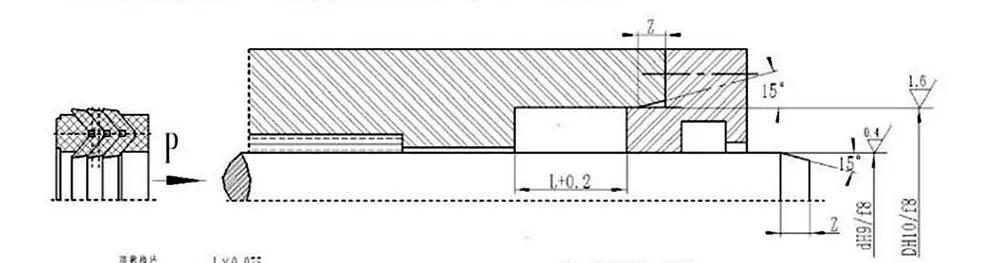

Normas de instalación de chaflanes.

Los sellos en forma de V se pueden ajustar en la dimensión axial ajustando la junta para lograr un sellado y una fricción óptimos. El desgaste inicial después de un funcionamiento prolongado se puede prolongar ajustando la dimensión axial. El diseño recomendado para la dimensión axial de la cavidad del sello ajustable es 1,025 L, con un rango de ajuste de 7,5 % L.
