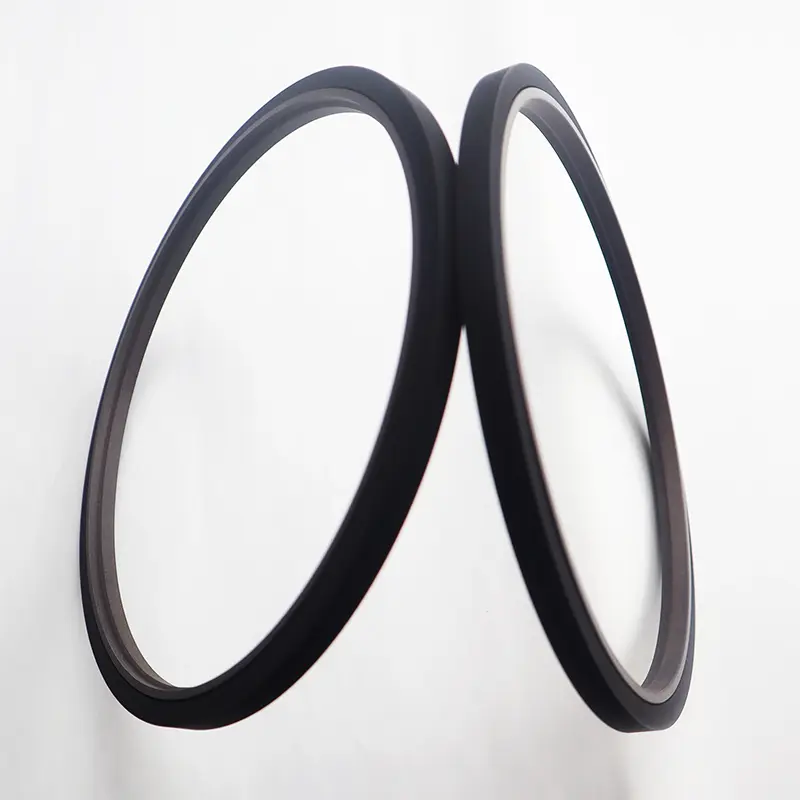

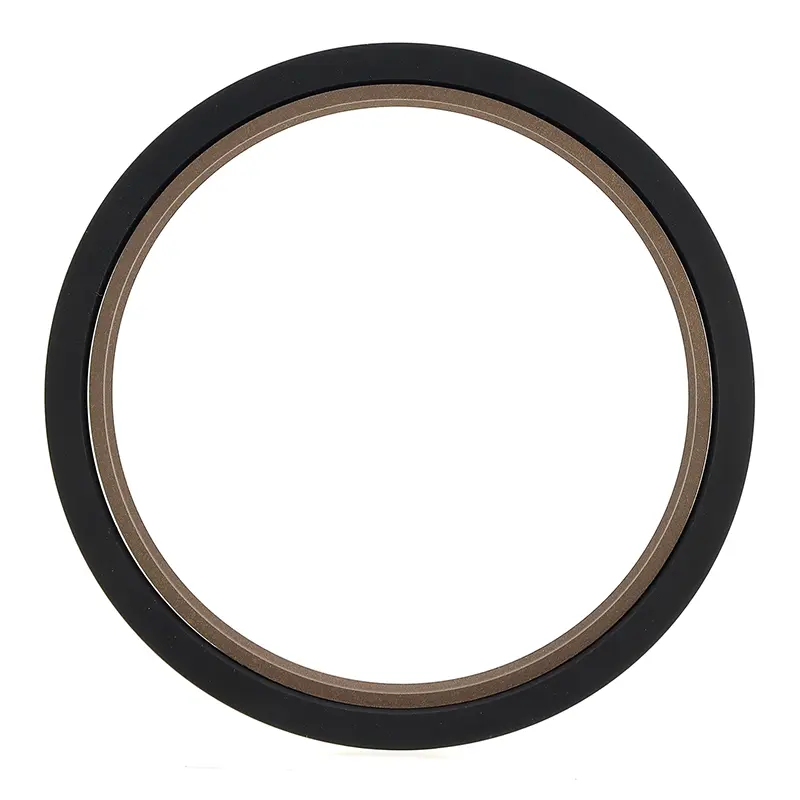

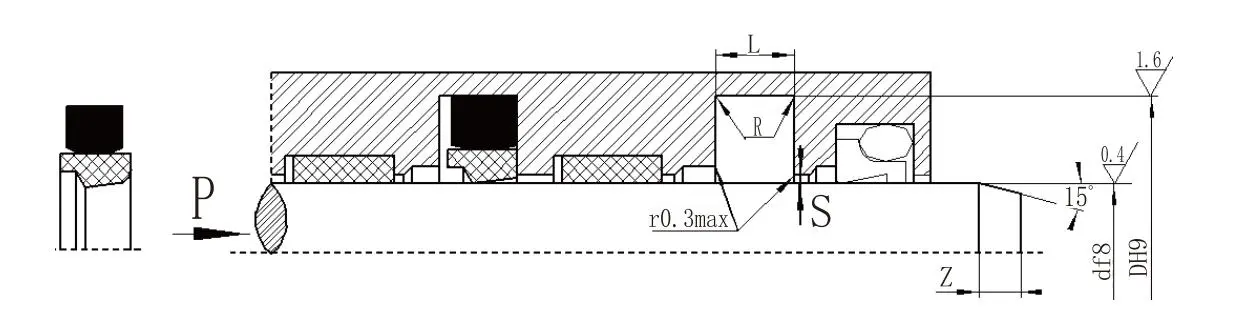

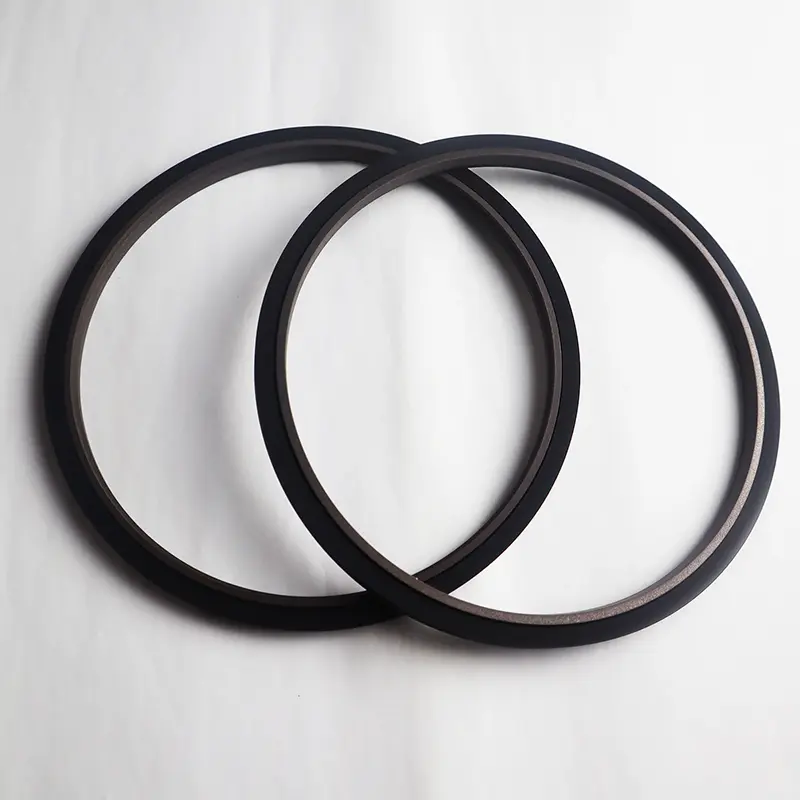

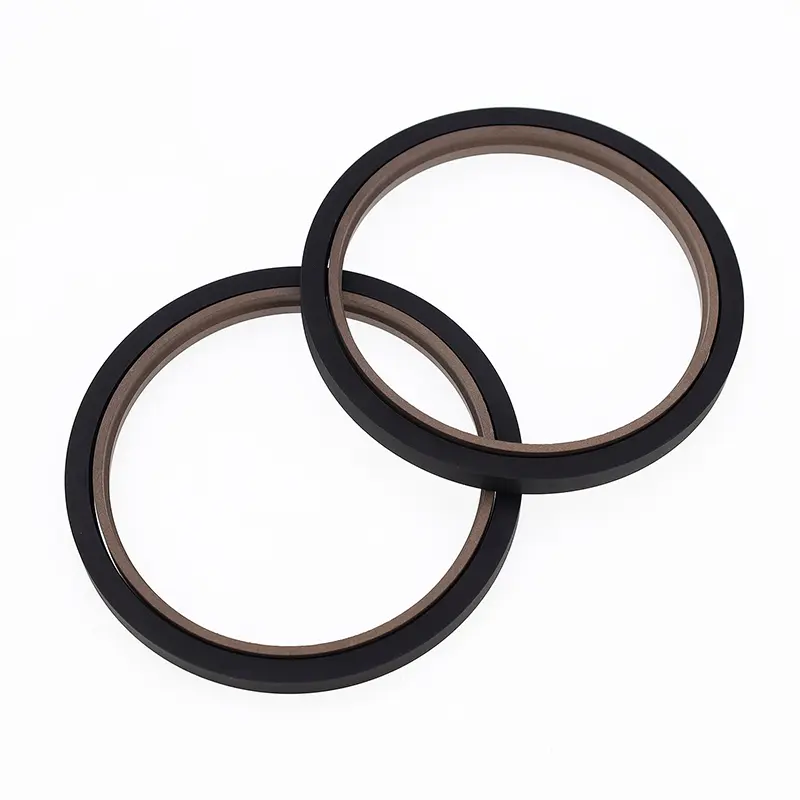

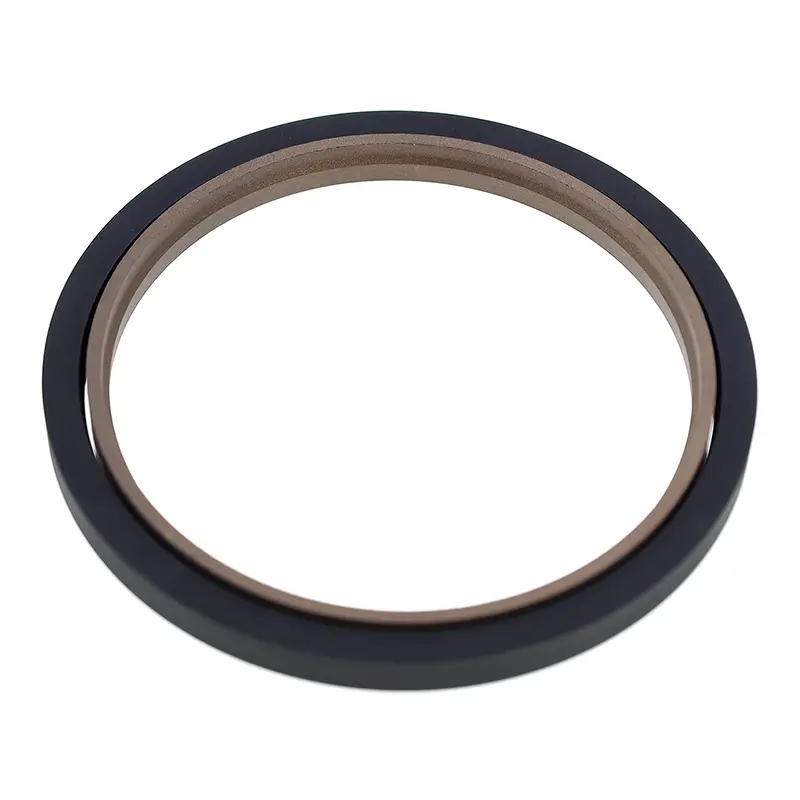

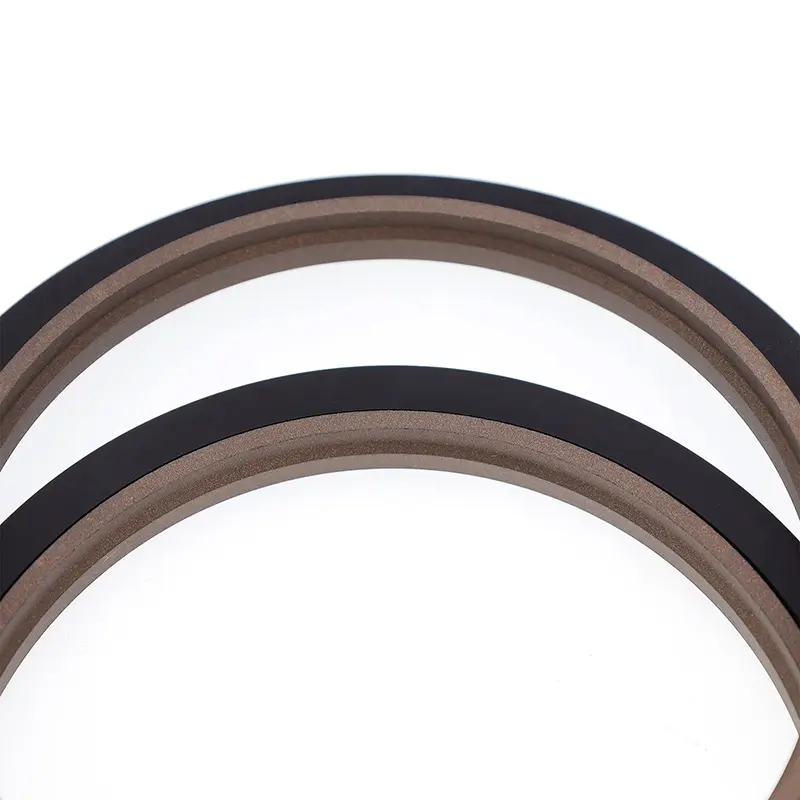

Los sellos escalonados del vástago del pistón de servicio pesado (Step Seals) constan de un anillo de sello escalonado relleno de PTFE y un anillo de goma rectangular. Son adecuados para el sellado de presión unidireccional en aplicaciones hidráulicas alternativas. El anillo rectangular proporciona fuerza radial y compensa el desgaste del anillo de sello. Generalmente se utilizan junto con un anillo guía. Se deben utilizar ranuras partidas (abiertas) para diámetros de varilla inferiores a 30 mm. Se utilizan comúnmente en equipos hidráulicos de servicio pesado.
Características:
1. Baja fricción, baja resistencia inicial, movimiento suave, igual fricción dinámica y estática y sin fluencia;
2. Estabilidad a alta presión bajo presión y condiciones duras;
3. Larga vida útil, adecuada para sellos sin aceite;
4. Adecuado para sellar medios de baja viscosidad como el agua.
Condiciones de funcionamiento aplicables (los valores extremos no deben aparecer simultáneamente)
|
Presión MPa |
Temperatura ℃ |
Velocidad m/s |
Medio |
|
≤60 |
-35~+100 (junta tórica NBR coincidente) |
≤6 |
Aceite hidráulico de base mineral, fluido retardante de llama (HFA/HFB), agua, etc. |
|
-20~+200 (junta tórica FKM coincidente) |
Selección de materiales
1. Materiales de anillo rectangular disponibles: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Materiales del anillo de sellado: PTFE2, PTFE3, PTFE4, PU, etc. (Ver Descripción del material).
Ejemplo de pedido
Modelo de pedido: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Modelo RO1 - Diámetro de varilla x Diámetro de ranura x Ancho de ranura; PTFE3 - Código de material de PTFE modificado; R01 - Código de material del anillo rectangular
