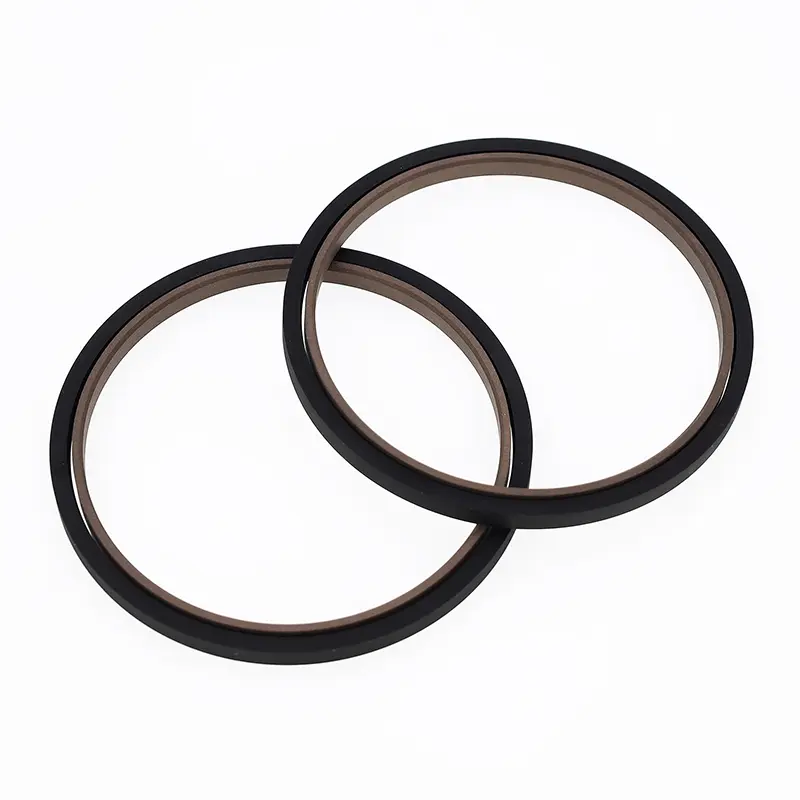

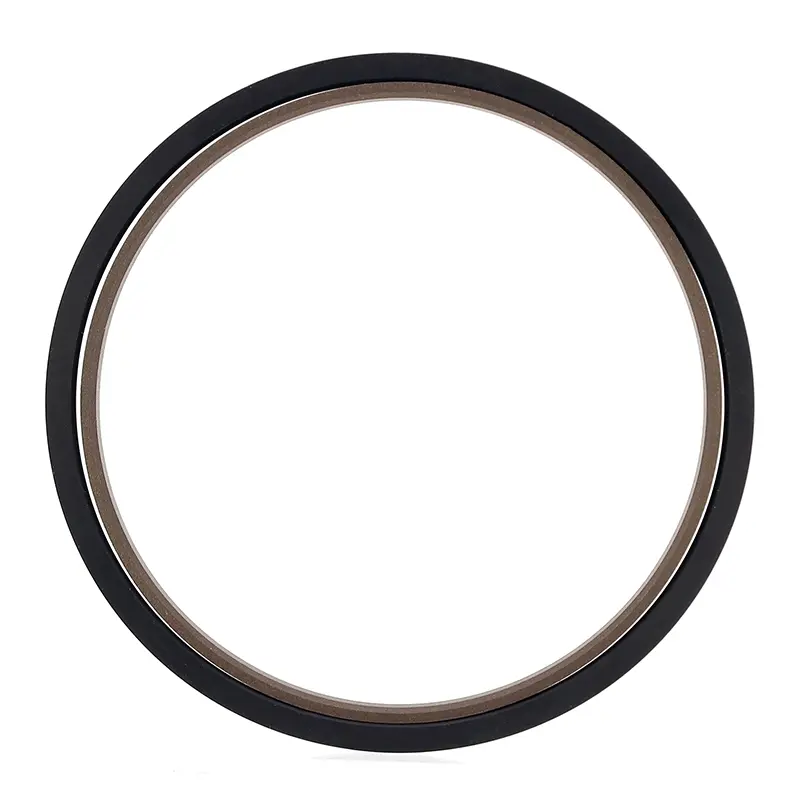

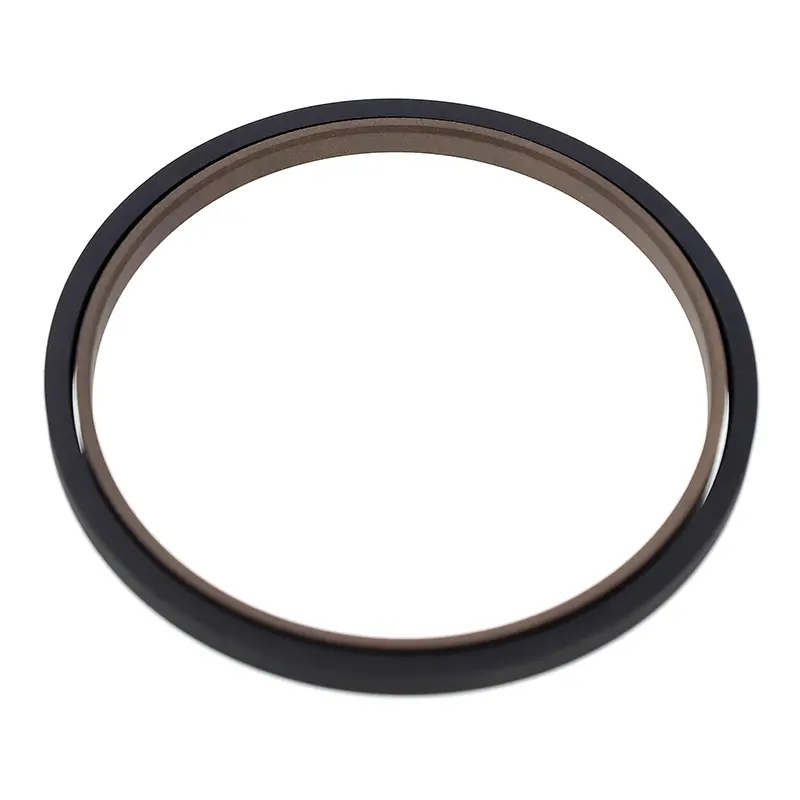

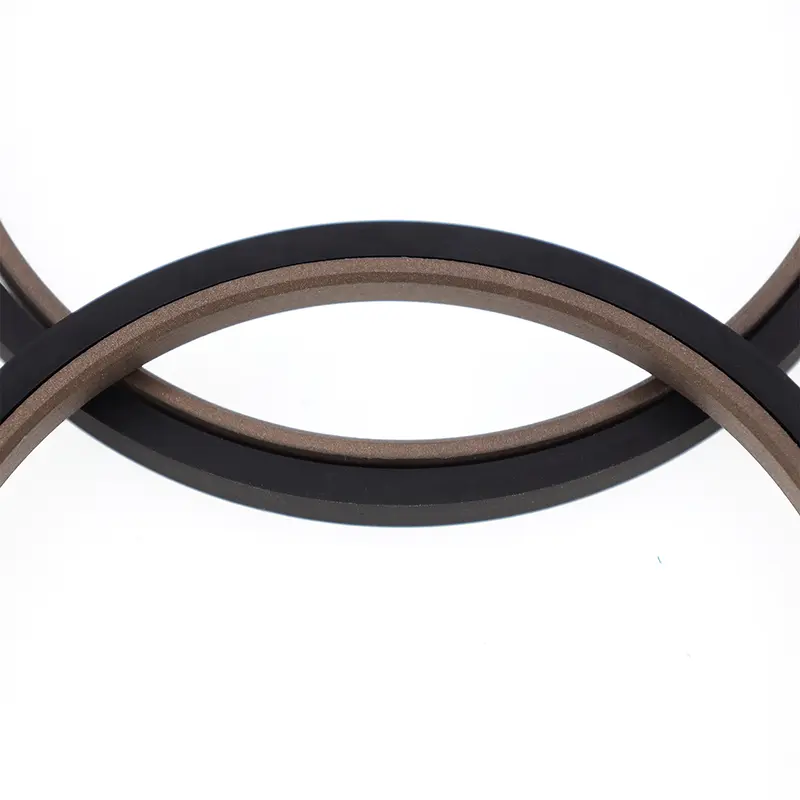

La junta combinada rectangular para vástagos de pistón se compone de un anillo de sellado rectangular relleno de PTFE y un anillo de goma rectangular. Es adecuado para sellado de presión bidireccional en aplicaciones hidráulicas y neumáticas alternativas. El anillo rectangular proporciona fuerza radial y compensa el desgaste del anillo de sello. Para diámetros de varilla inferiores a 30 mm, se debe utilizar un diseño de ranura dividida (abierta).
Características:
1. Baja fricción, baja resistencia inicial, movimiento suave, igual fricción dinámica y estática y sin fluencia;
2. Sello de doble propósito para aplicaciones hidráulicas y neumáticas, adecuado para sellado por presión bidireccional;
3. Larga vida útil, adecuada para lubricación sin aceite;
4. Diseño compacto para una fácil instalación y mantenimiento.
Condiciones de funcionamiento aplicables (los valores extremos no deben aparecer simultáneamente)
|
Presión MPa |
Temperatura ℃ |
Velocidad m/s |
Medio |

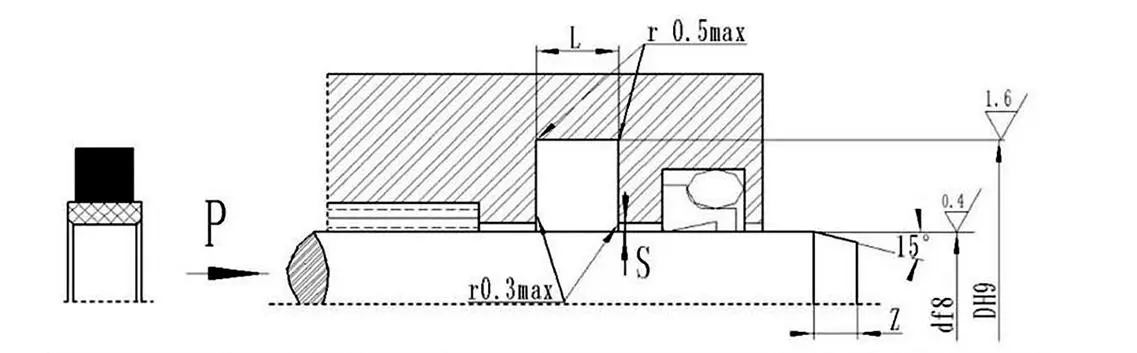

Espacio de extrusión Smáximo |
|
≤40 |
-35~+100 (anillo rectangular a juego NBR) |
≤4 |
Aceite hidráulico de base mineral, fluido retardante de llama (HFA/HFB), agua, gas, etc. |
0,4 (<25MPA) |
|
-20~+200 (anillo rectangular coincidente FKM) |
0,2 (<40MPA) |
Selección de materiales
1. Materiales rectangulares disponibles: caucho nitrilo R01 (NBR), caucho fluorado RO2 (FKM), etc.
2. Materiales del anillo de sellado: PTFE2, PTFE3, PTFE4 (ver descripción del material).
Ejemplo de pedido
Ordene el modelo SPN-d*DL-PTFE3-R01: Diámetro de varilla*Diámetro inferior de la ranura*Ancho de la ranura
Modelo SPN PTFE3 - Código de material de PTFE modificado R01 - Código de material de anillo rectangular
