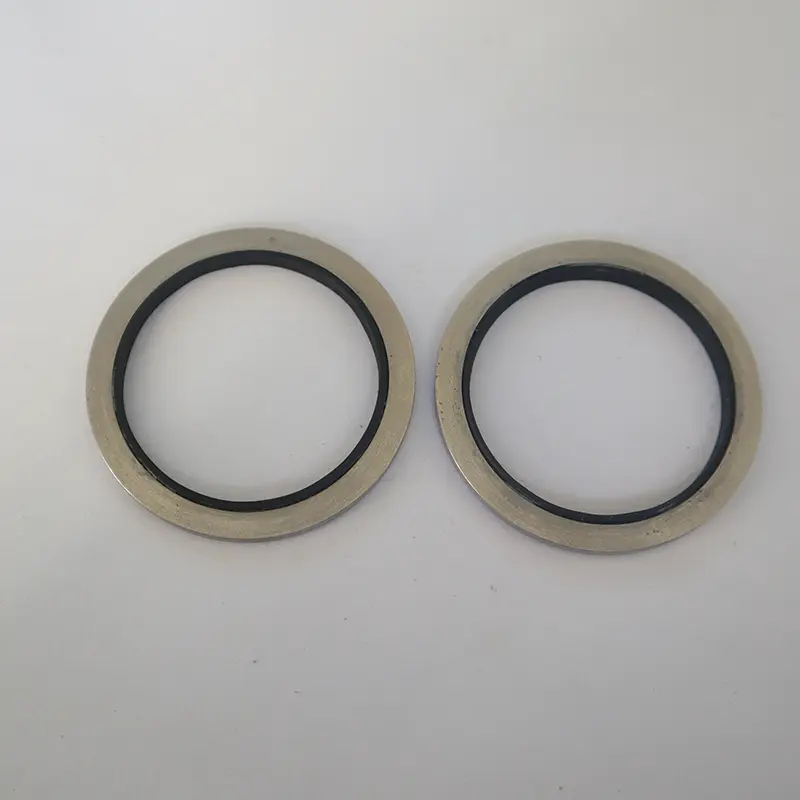

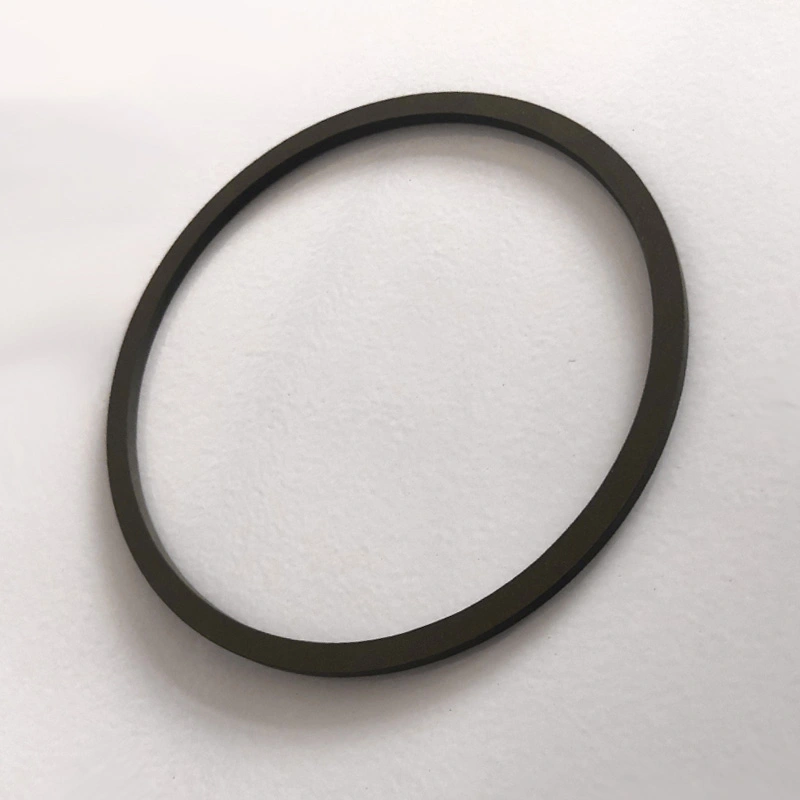

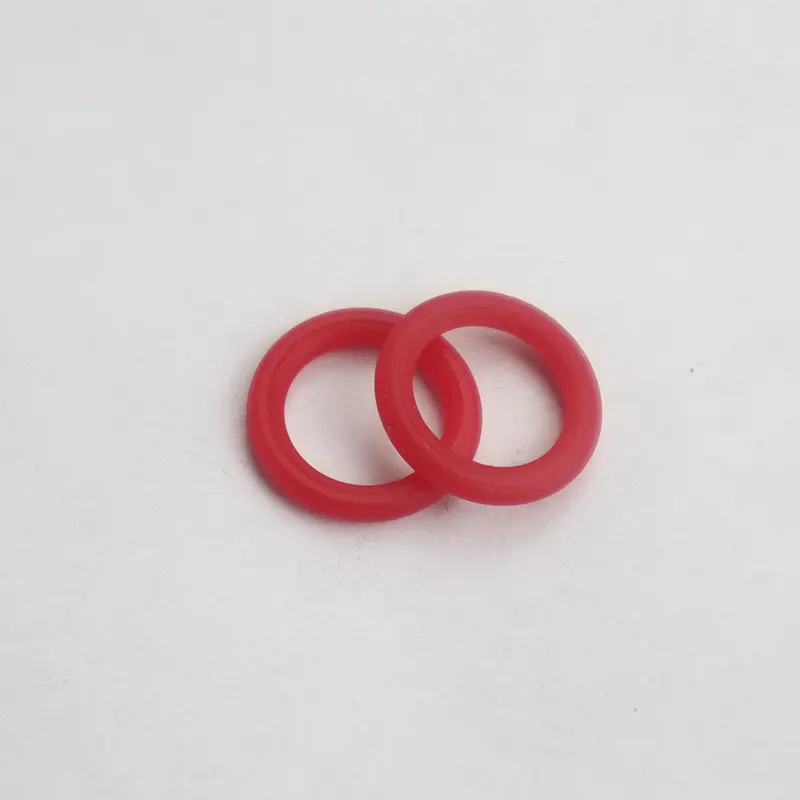

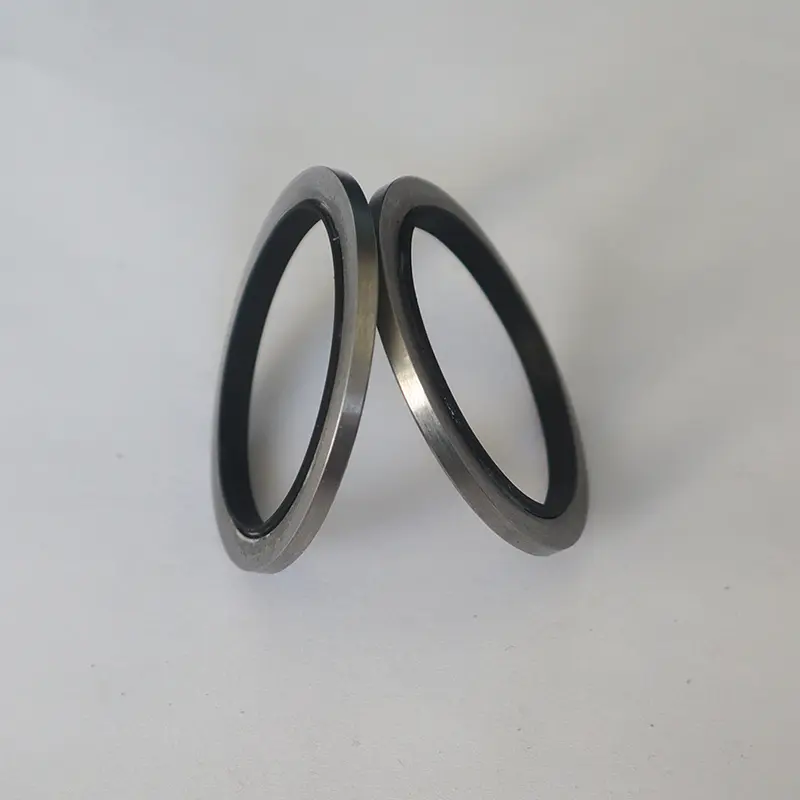

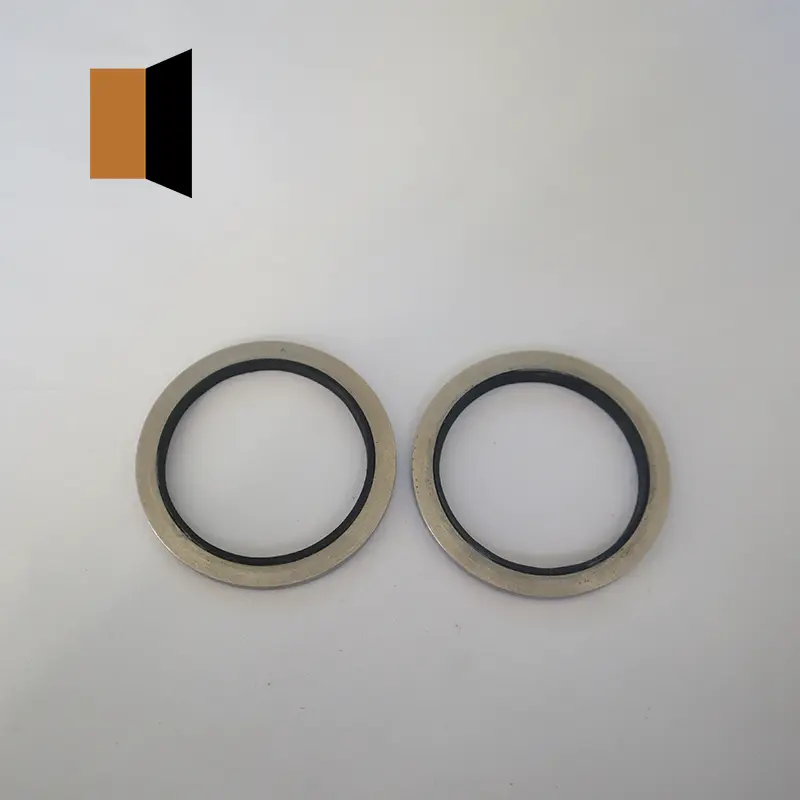

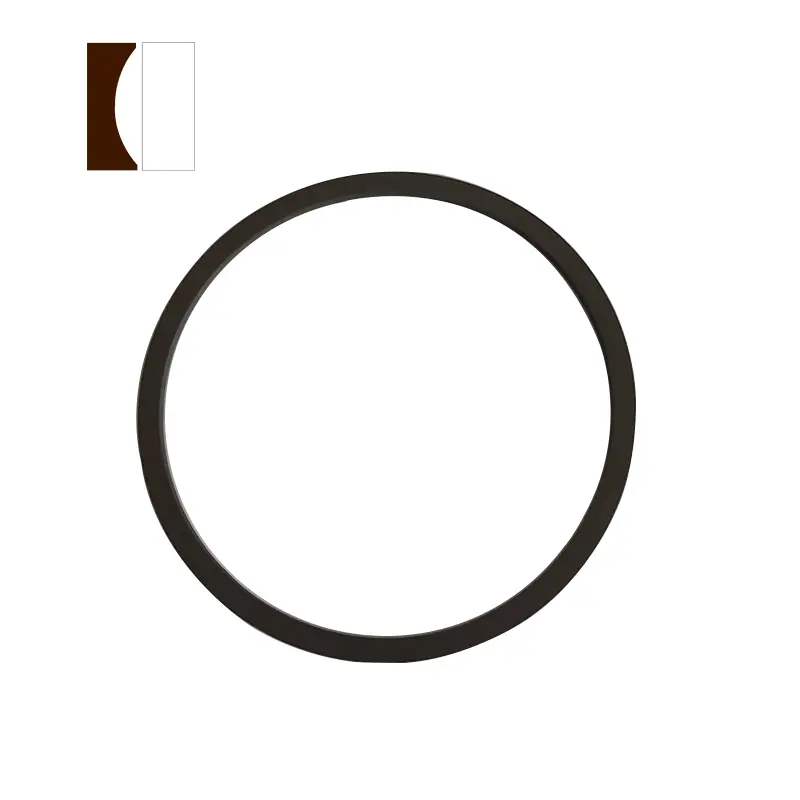

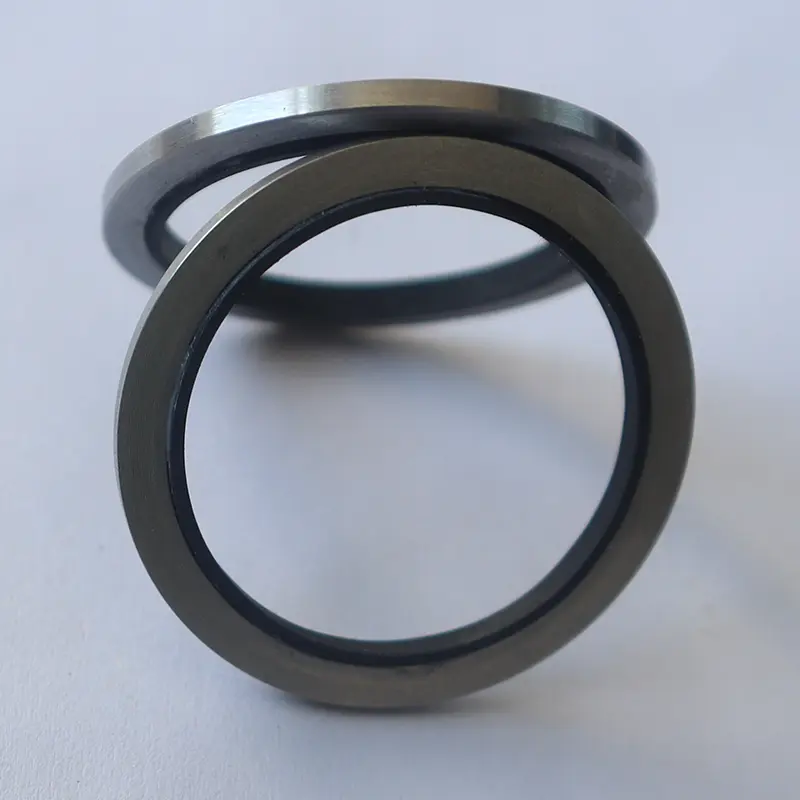

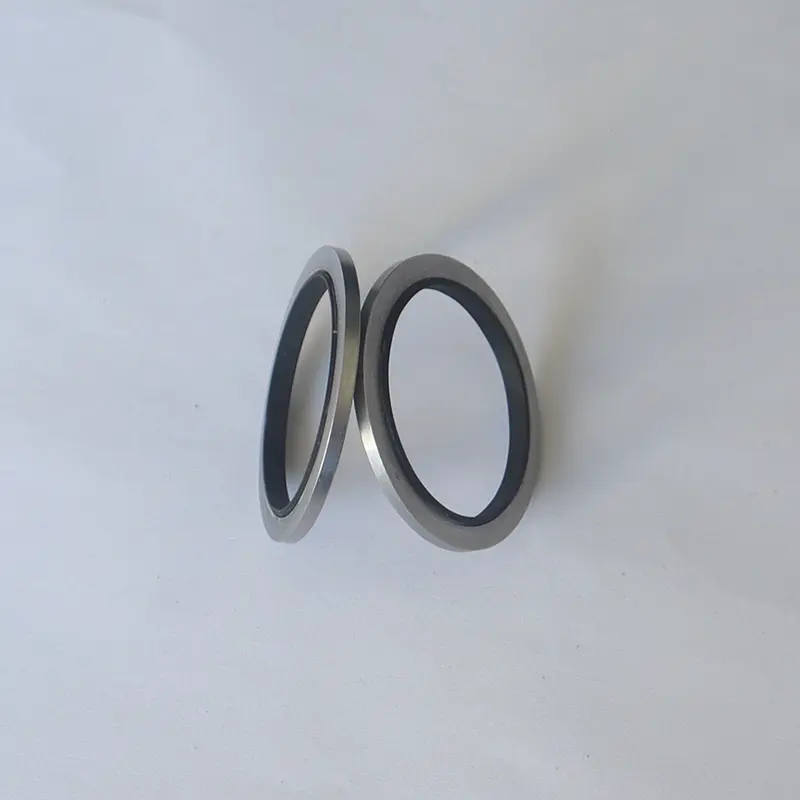

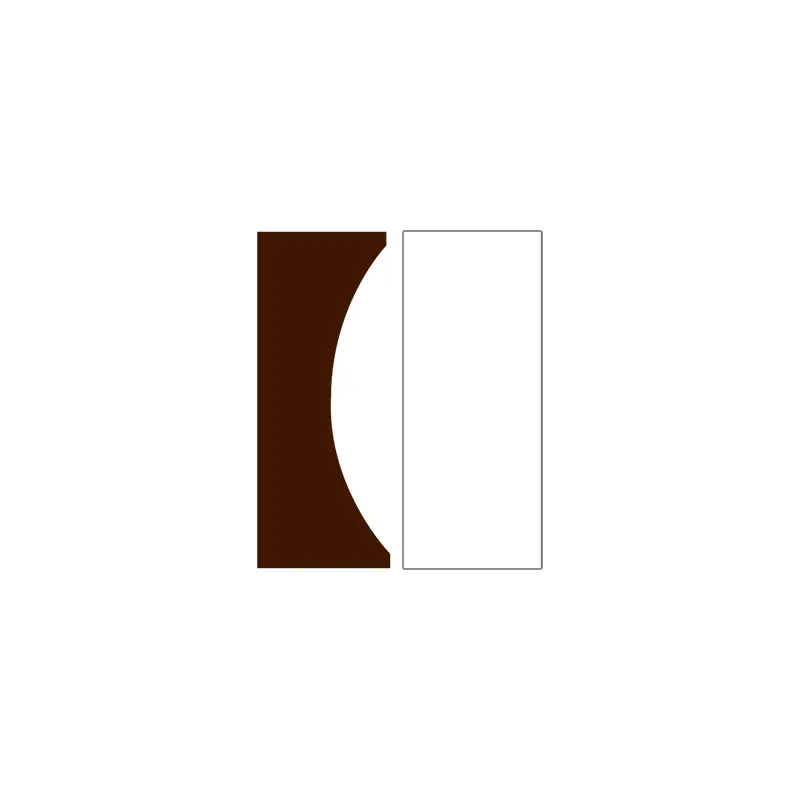

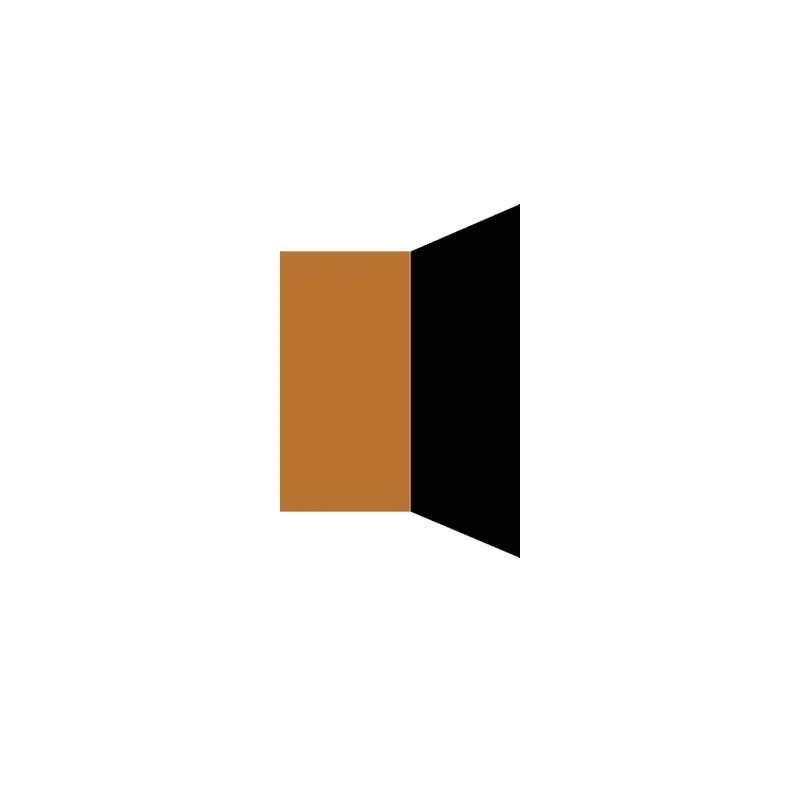

Sellos hidráulicos básicos

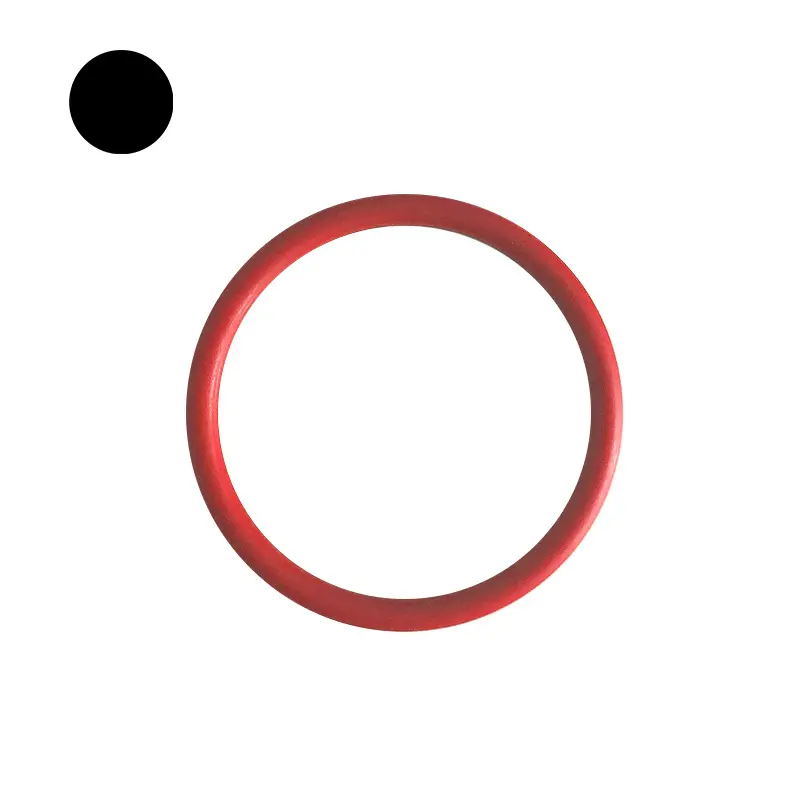

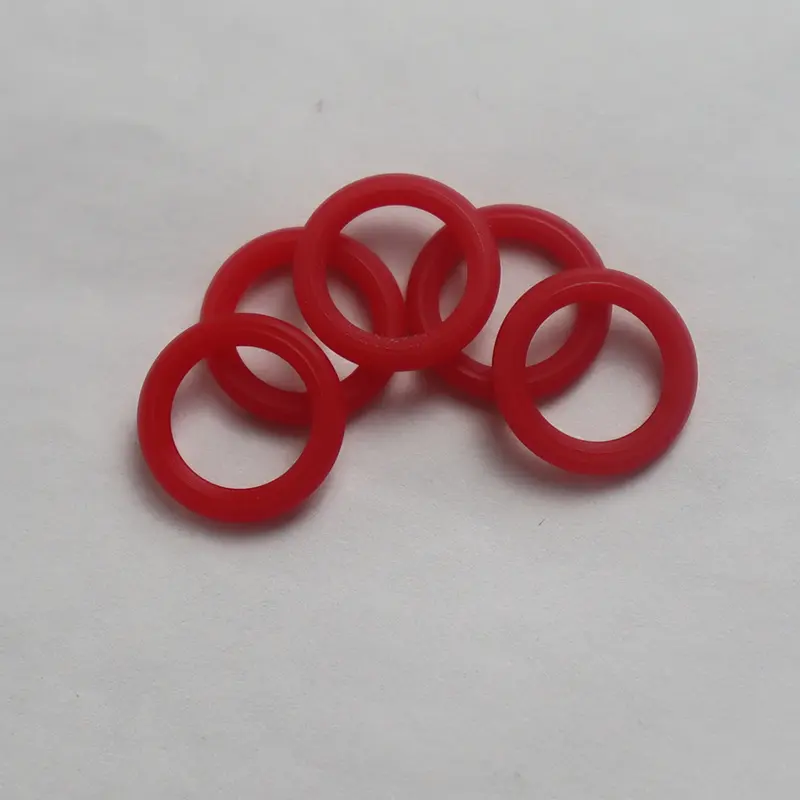

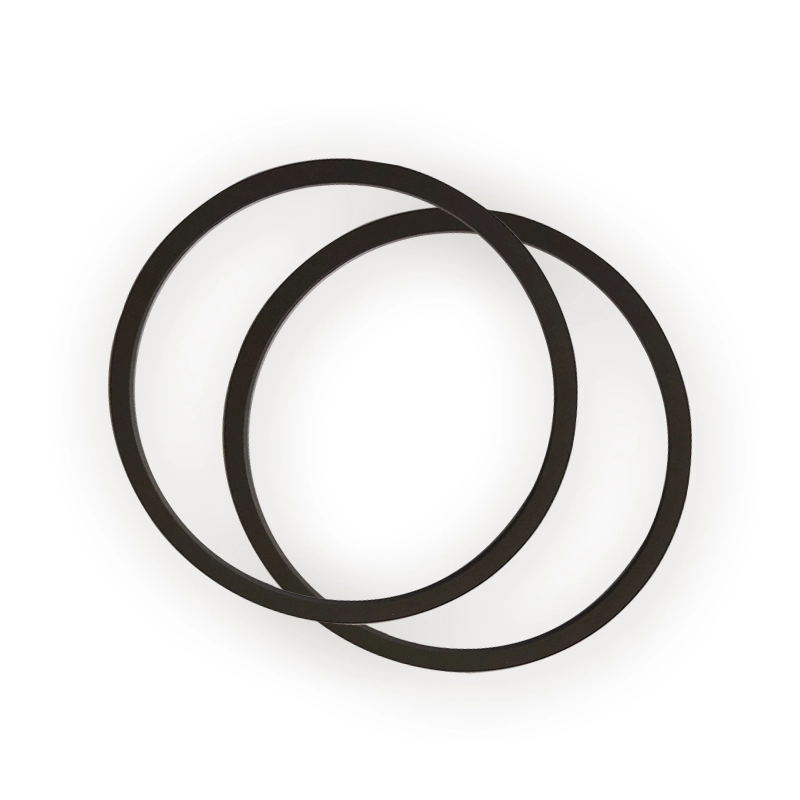

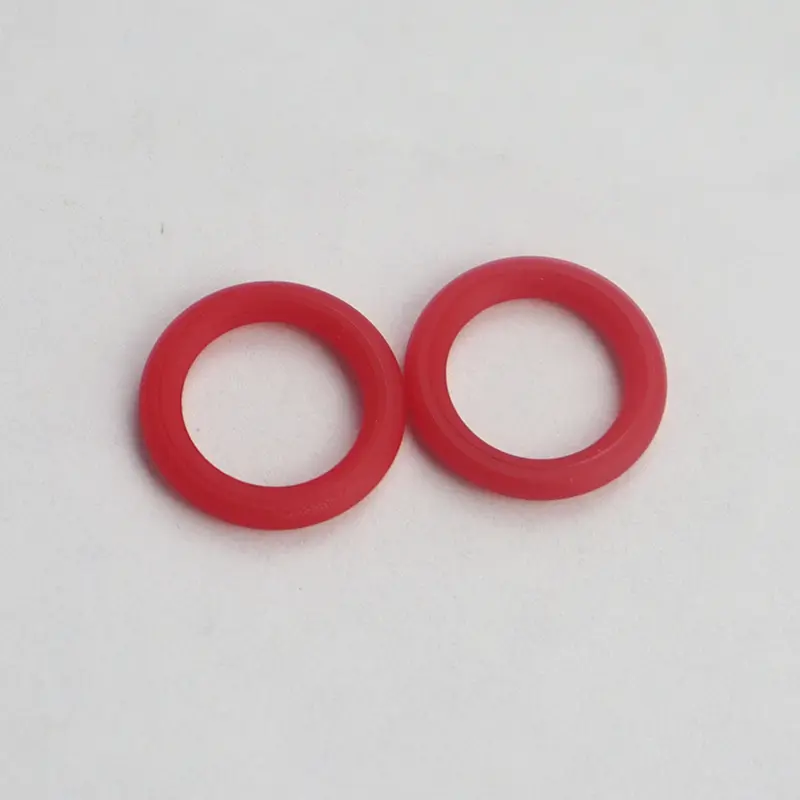

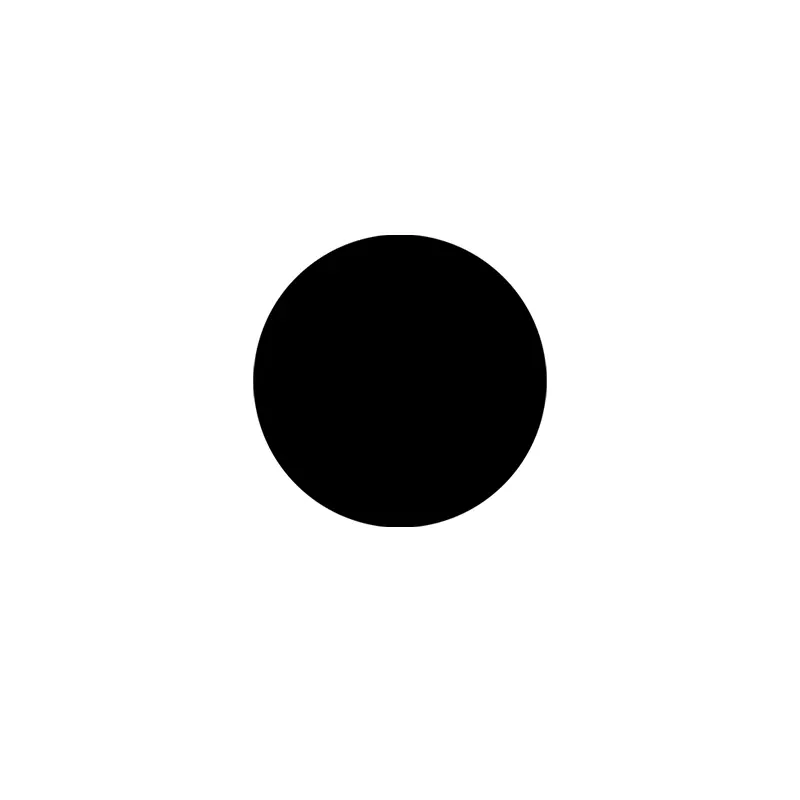

Los sellos hidráulicos básicos de Ruichen Seals incluyen principalmente varios tipos de sellos, cada uno con sus propias ventajas. Las juntas tóricas se usan ampliamente en varias ocasiones de sellado dinámico y estático debido a su bajo costo de fabricación y su uso conveniente. La mayoría de los países han formulado una serie de estándares de productos para juntas tóricas, entre los cuales el estándar estadounidense (AS568), el estándar japonés (JISB2401) y el estándar internacional (ISO 3601/1) son más comunes. Los estándares nacionales son GB3452.1 y GB1235.

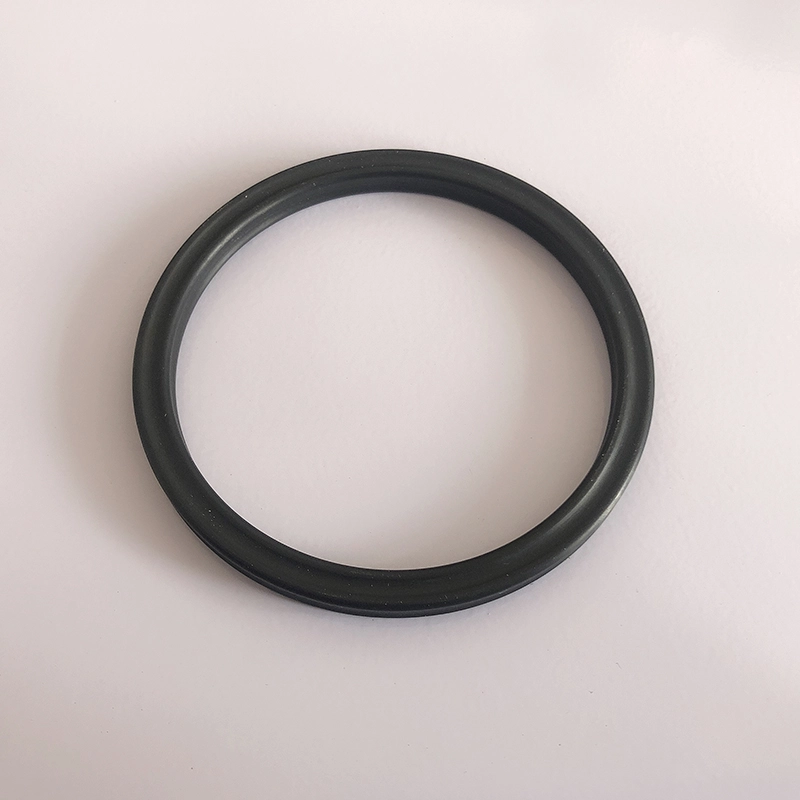

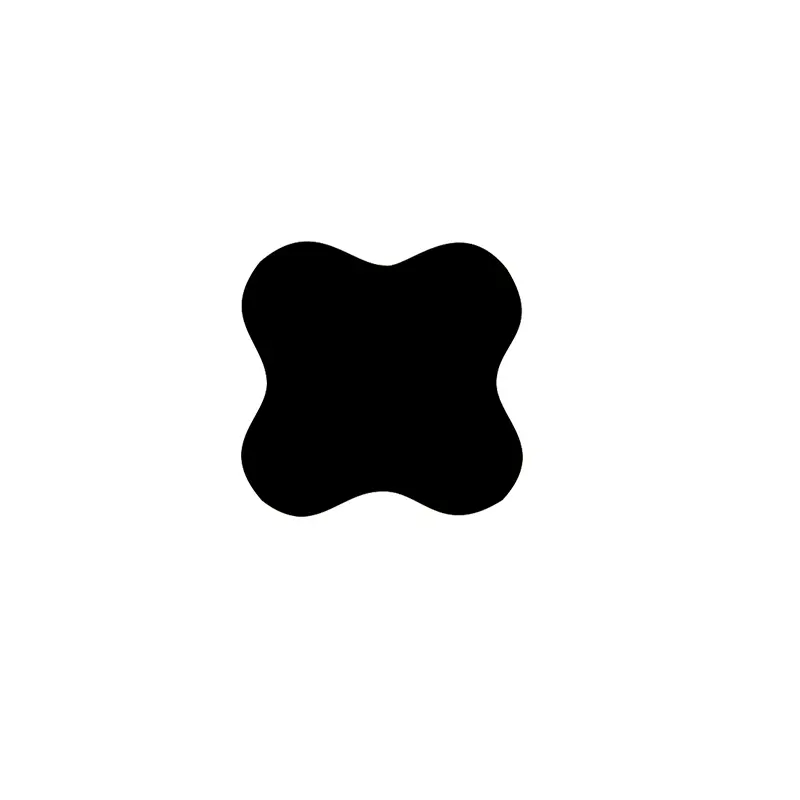

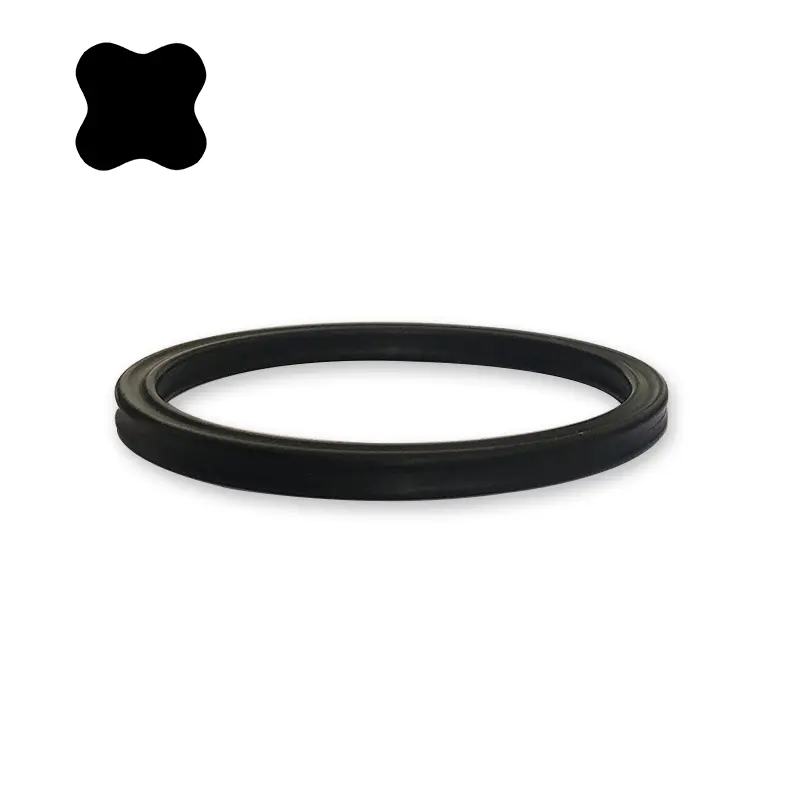

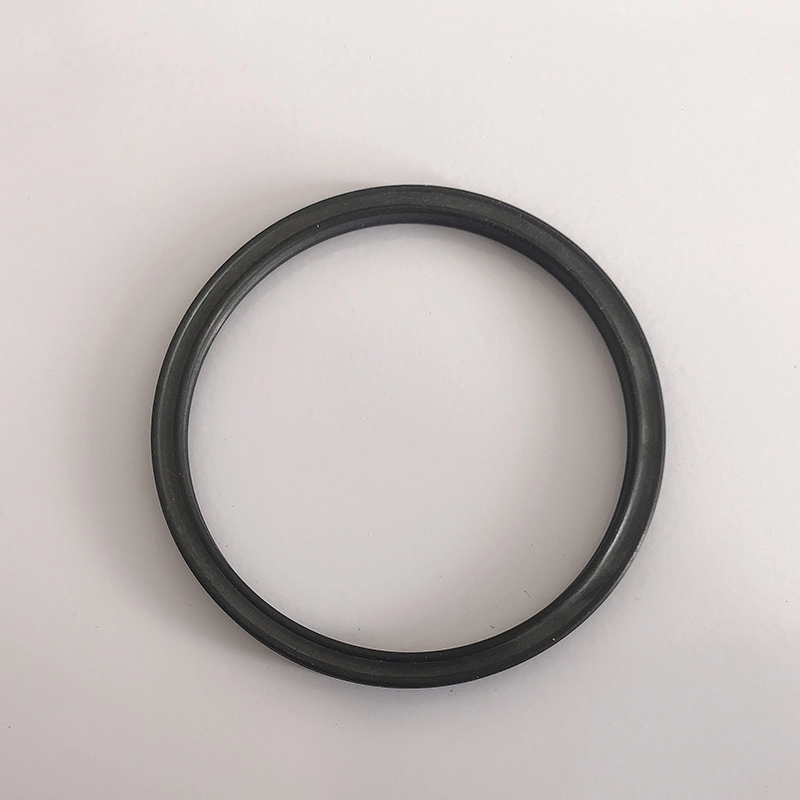

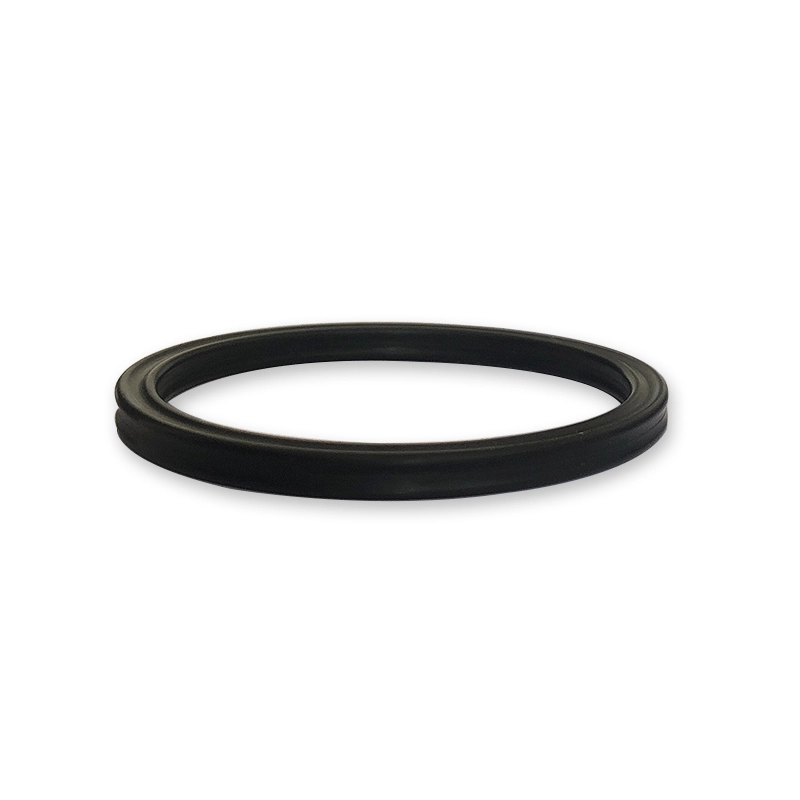

El anillo de sello en forma de estrella es un sello de cuatro labios con una forma en forma de X, por lo que también se llama un anillo en forma de X. Es una mejora y mejora basada en la junta tórica. Sus dimensiones transversales son las mismas que la junta tórica de los EE. UU. Como estándar 568A, y básicamente puede reemplazar el uso de la junta tórica.

Ventajas de los anillos de las estrellas

En comparación con las juntas tóricas, los anillos de las estrellas tienen menos resistencia a la fricción y menos resistencia inicial porque forman una cavidad lubricante entre los labios de sellado. Debido a que su borde flash se encuentra en la parte cóncava de la sección transversal, el efecto de sellado es mejor. La sección transversal no circular evita efectivamente el fenómeno de rodadura durante el movimiento alternativo.

Mecanismo de trabajo de anillo estrella

El anillo de estrellas es un elemento de sellado de doble acción autovaltada. Las fuerzas radiales y axiales dependen de la presión del sistema. A medida que aumente la presión, la deformación de compresión del anillo de estrellas aumentará, y la fuerza de sellado total aumentará, formando así un sello confiable.

Cómo elegir un anillo de sello en forma de estrella

Si se conoce el diámetro del eje y el orificio, seleccione el anillo de sello en forma de estrella apropiado de acuerdo con los siguientes criterios:

1. Sellado estático o movimiento lineal recíproco: (1) Sellado de orificio: el diámetro interno del anillo en forma de estrella debe ser compatible con el surco, o menos del 2% del diámetro del fondo del surco. Debido a que la fuerza previa a la compresión generada por pre-compresión puede evitar efectivamente que el anillo de sello en forma de estrella se tuerza y ​​rode. (2) Sellado del eje: el diámetro interno del anillo en forma de estrella debe ser igual o apropiadamente más grande que el diámetro exterior del eje en aproximadamente 0.2 ~ 0.3 mm, o puede ser aproximadamente 1% más grande que el diámetro exterior del eje. Como resultado, el anillo de sello será más fácil de instalar y tendrá una vida útil más larga.

2. Sellado rotativo: el diámetro interno del anillo en forma de estrella debe ser aproximadamente 2 ~ 5% más grande que el diámetro del eje que sella. Debido a que el anillo de sello generará fricción y calor cuando se use en un movimiento giratorio, y el caucho se encogerá cuando se calienta (efecto julio). Por lo tanto, para garantizar que el anillo de sello pueda lubricarse y funcionar de manera confiable, se debe seleccionar un anillo en forma de estrella con un diámetro interno más grande que el diámetro del eje. Por lo general, un anillo de sello con una sección transversal más pequeña puede satisfacer las necesidades de sellado estático. Por el contrario, se debe seleccionar un anillo de sello con una sección transversal más grande para cumplir con el sello dinámico. En el caso de alta presión o huecos grandes, se debe seleccionar un material de goma con una dureza más alta. La mejor manera es agregar un anillo de retención de PTFE para evitar daños por extrusión de alta presión.

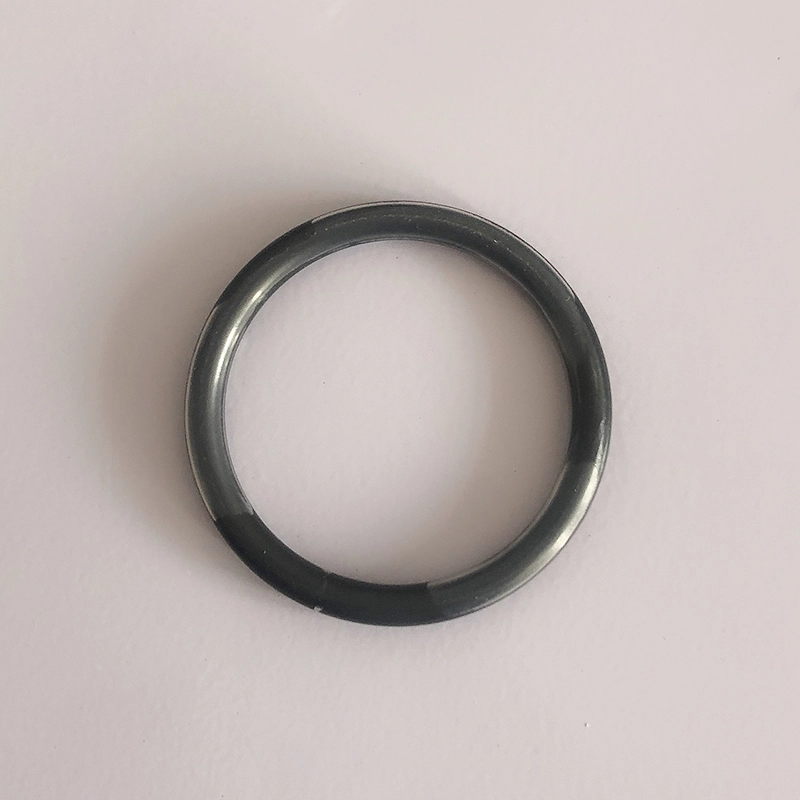

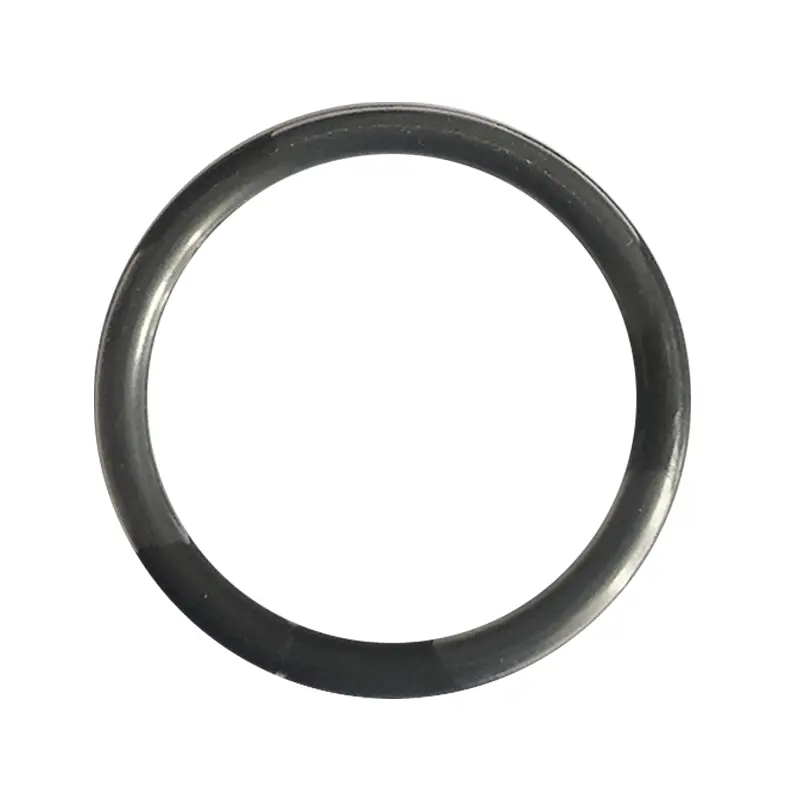

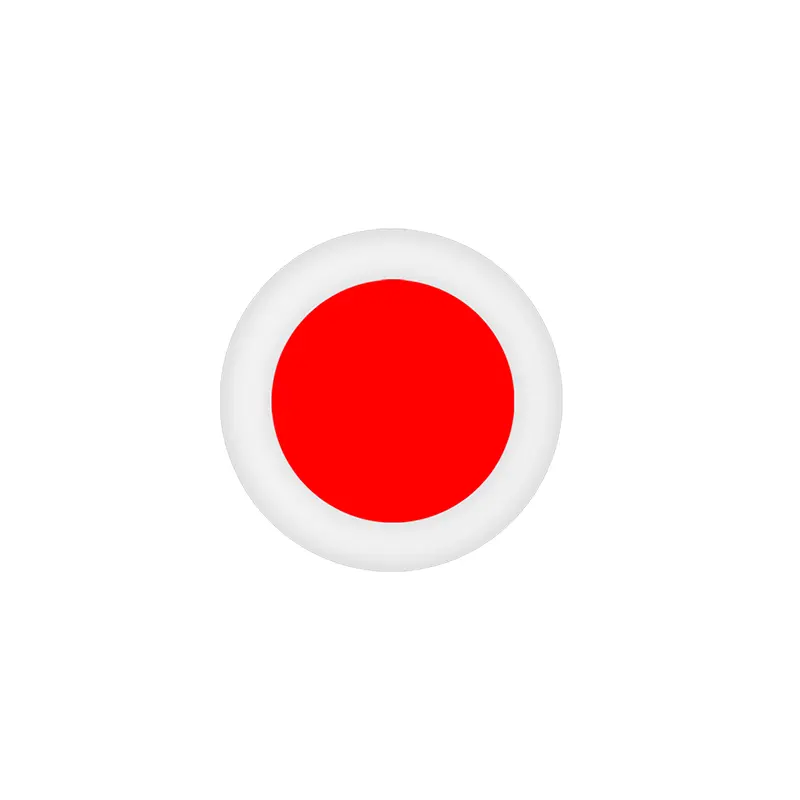

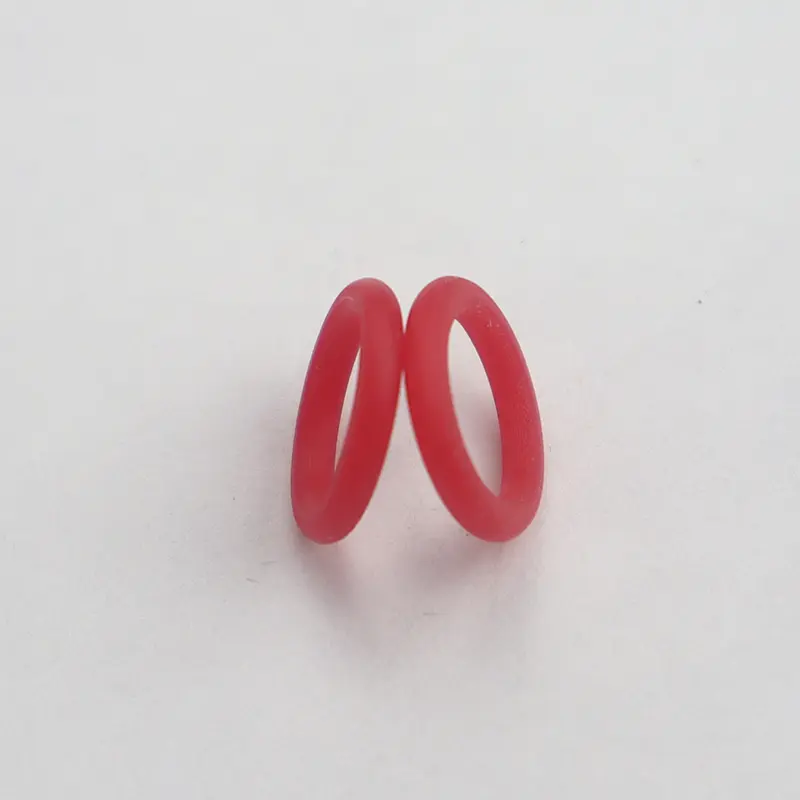

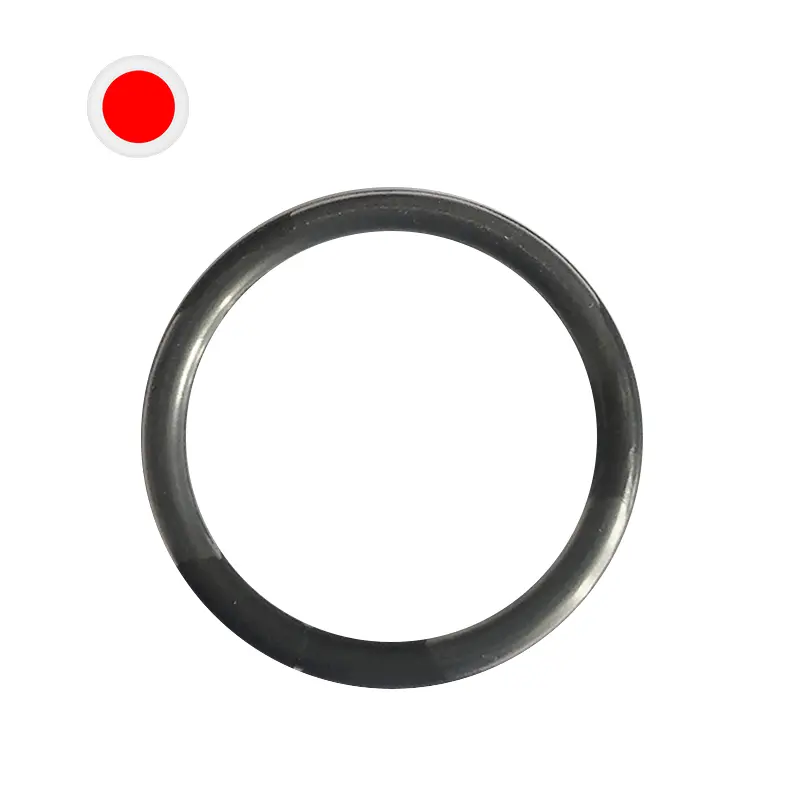

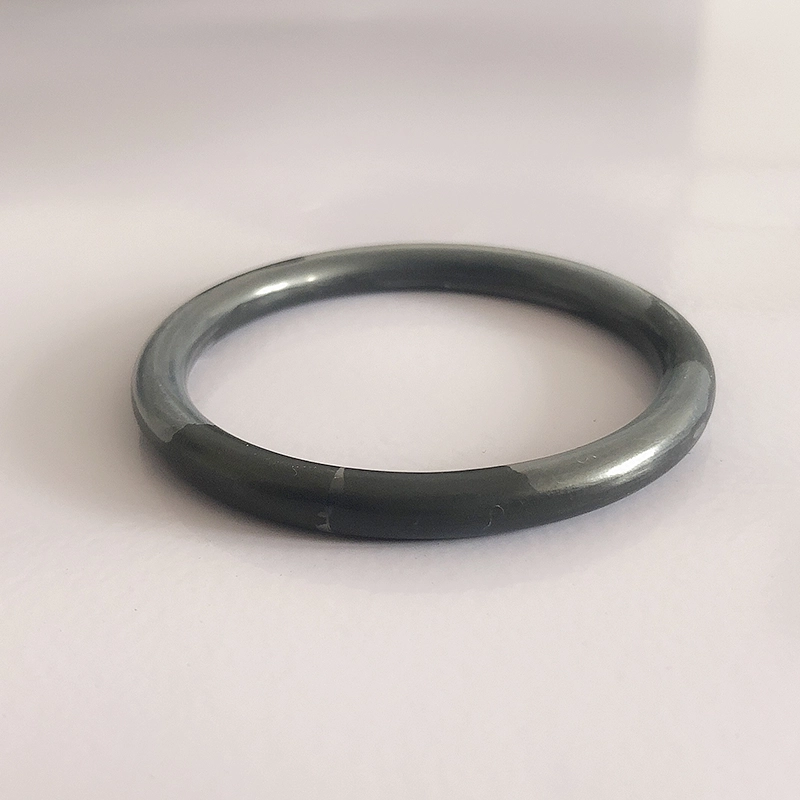

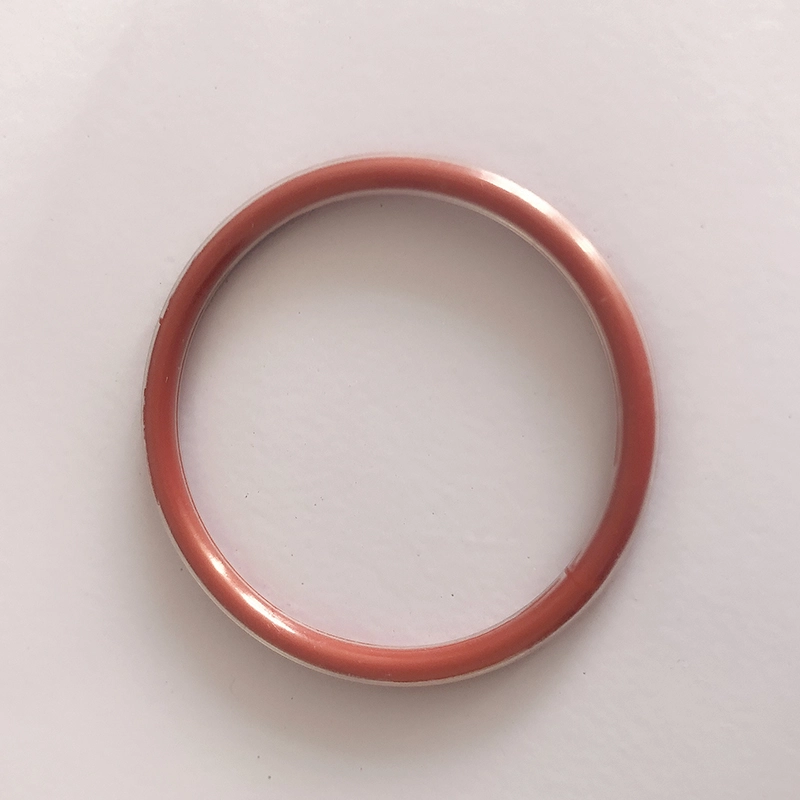

La junta tórica recubierta combina orgánicamente la elasticidad y el sellado de caucho con la resistencia química del teflón. Está compuesto por un núcleo interno de silicona o fluororruber y un recubrimiento externo de teflón relativamente delgado o teflón PFA.

Material: TEFLON FEP y TEFLON PFA son esencialmente similares, pero el PFA de teflón tiene una mejor resistencia de temperatura alta que el FEP de teflón. Rango de temperatura aplicable TEFLON FEP SHELL: -60 ℃ ~ 205 ℃ se puede usar a 260 ℃ para un corto tiempo de té PFA Shell: -60 ℃ ~ 260 ℃ se puede usar a 300 ℃ para ventajas de tiempo corto:

1. Excelente resistencia química, adecuada para casi todos los medios químicos

2. Amplio rango de temperatura

3. Buena resistencia a la compresión

4. Anti-fricción

5. Buen anti-que

6. Resistencia de alta presión

7. Excelente durabilidad de sellado y larga vida útil

Aplicación: bombas y válvulas, vasos de reacción, sellos mecánicos, filtros, vasos a presión, intercambiadores de calor, calderas, bridas de tuberías, compresores de gas, etc.

Industrias de aplicaciones: industria química, fabricación de aviones, industria farmacéutica, transporte y refinación de petróleo y químicos, industria del cine, ingeniería de refrigeración, industria de procesamiento de alimentos, industria de la fabricación de papel, fabricación de tintes, rociado de pintura, etc.

Instrucciones de instalación para los anillos de sellado

1. Las piezas donde se instalan o pasan los anillos de sellado deben ser suaves, libres de rebabas, surcos y esquinas afiladas. La rugosidad del agujero interno debe alcanzar 1.6 μ y la rugosidad del eje debe alcanzar 0.8um.

2. Aplique aceite o grasa de luz limpia para lubricar la superficie del anillo de sellado y las piezas relevantes en contacto.

3. Si es difícil instalar el anillo de sellado en el eje, sumérjalo en agua caliente durante unos minutos para expandirlo. Esta junta tórica ablandada y ampliada es más fácil de instalar. Instale la junta tórica cuando esté caliente, y su tamaño volverá a su tamaño original después de enfriarse.

4. No doble la junta tórica demasiado violentamente, de lo contrario causará arrugas en el teflón y afectará su uso.

La compresión recomendada de la junta tórica recubierta es la siguiente:

Estado de sellado estático: 15%-20%

Estado de sellado dinámico: 10%-12%

Estado neumático: 7%-8%

La compresión real debe tener en cuenta las condiciones de trabajo, especialmente la presión de trabajo de sellado y otros factores.

Características y aplicaciones del producto:

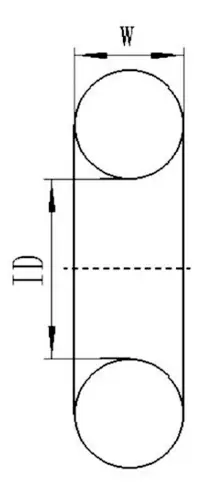

Estándar	Diámetro de la sección transversal de la junta tórica W
Estándar americano como 568 Estándar británico BS 1516	1.78	2.62	3.52	5.33	6.99	-
Estándar japonés IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Estándar internacional ISO 3601/1 Estándar alemán DIN 3771/1 Estándar chino CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Tamaños métricos preferidos	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Estándar americano como 568 (Serie 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Material de anillo de estrellas:

El material es generalmente Shaw A70 Nitrile Rubber NBR.

Junta tórica recubierta:

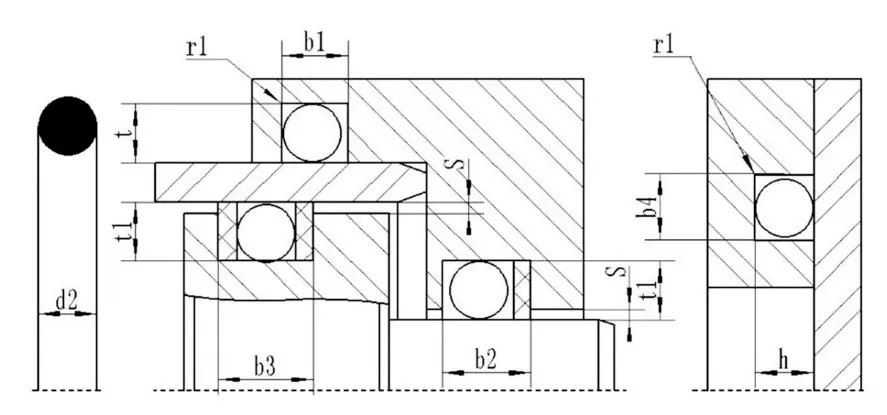

Diagrama esquemático de la ranura de la junta tórica encapsulada

Tabla de dimensión de la ranura de la junta tórica encapsulada (recomendado)

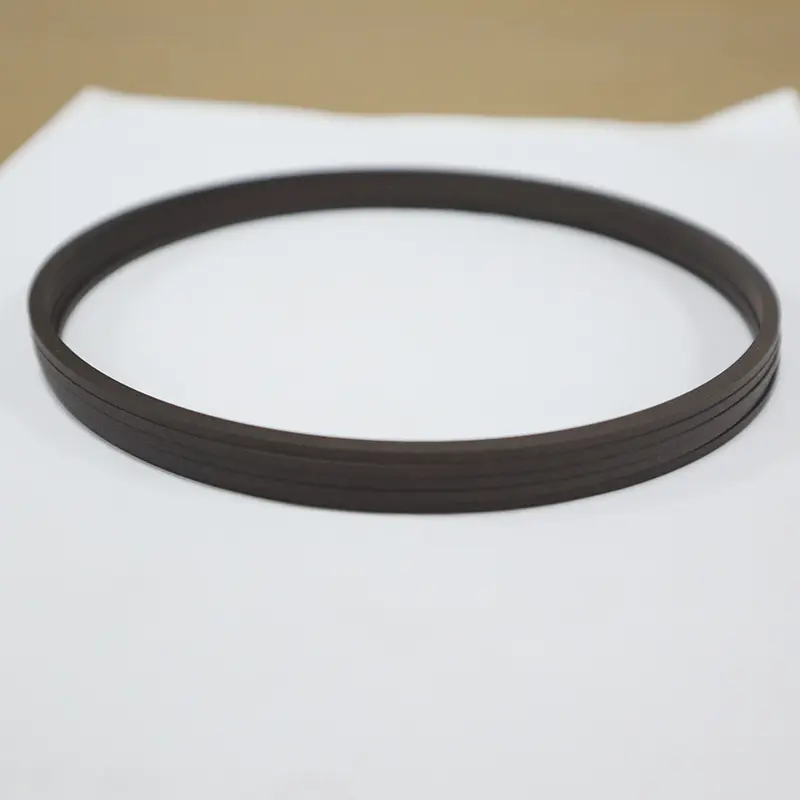

Guía de instalación de Ruichen Seal Ptfe Seal

Ⅰ. Guía de instalación

1. El sello debe instalarse en el lado precargado, frente a la dirección de presión.

2. El cuerpo del cilindro y la barra del pistón deben hacerse con cementeros de empuje que cumplan con los requisitos de las muestras de nuestra empresa.

3. Los bordes afilados deben estar libres de rebabas y redondeados o biselados.

4. Las roscas, las ranuras del anillo de guía, etc. deben cubrirse, porque el sello no se puede empujar a través de ranuras, agujeros perforados o superficies rugosas.

5. Cualquier polvo, escombros u otras partículas extrañas debe eliminarse cuidadosamente.

6. Las herramientas con bordes afilados no deben usarse.

7. Los anillos de sellado PTFE son más fáciles de expandir en aceite calentado o agua (aproximadamente 80 ~ 120 grados) y son fáciles de restaurar a su forma original.

8. Si el labio del sello necesita pasar a través del orificio de presión de aceite, se debe usar un palo de plástico para empujar suavemente el labio para evitar que el chaflán del orificio dañe el labio de sellado. Los agujeros del cilindro deben ser chafulados. (Figura 3)

Ⅱ. Método de instalación

Las ranuras abiertas (divididas) se pueden instalar sin herramientas.

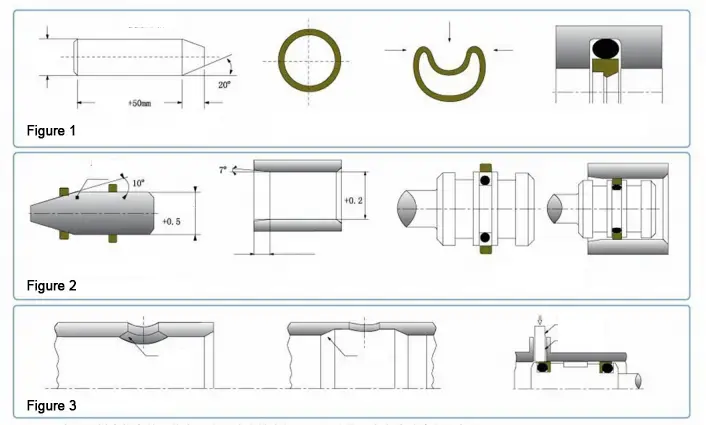

Instalación de sellos de varilla de pistón de ranura cerrada (Figura 1)

1. Limpie y aceite todos los sustratos de sellos, sellos y herramientas de instalación.

2. Coloque el anillo de goma en la ranura (tenga cuidado de no torcerlo).

3. Comprima el anillo de sello PTFE en forma de riñón sin formar una curva puntiaguda, coloque el anillo de sello PTFE comprimido en la ranura y aplana suavemente a mano.

4. Empuje el mandril de recuperación al sello y gire suavemente el mandril. Déjelo por 1 minuto y retire el mandril. La instalación está completa.

Instalación de sellos de pistón en surcos cerrados (Figura 2)

1. Limpie y aceite todos los sustratos de sellos, sellos y herramientas de instalación.

2. Coloque el anillo de goma en la ranura (tenga cuidado de no torcerlo).

3. Empuje el anillo de sellado PTFE sobre la manga de la guía y estire el anillo de sellado.

4. Empuje el anillo de sellado estirado en la ranura del pistón.

5. Empuje la manga de corrección hacia el anillo de sellado y gire la manga de corrección al mismo tiempo. Retire la manga de corrección después de dejarla durante 1 minuto y la instalación está completa.

Nota: 1. Consulte a nuestra empresa si el producto especificado en la muestra de nuestra empresa no se puede instalar en un surco cerrado, pero no es adecuado para un surco abierto.

2. La instalación anterior de sellos PTFE no es aplicable a todos los sellos PTFE. Consulte a nuestra empresa si es necesario.
