Elemento de guía del sello hidráulico

El elemento de guía de sellos hidráulicos, como nuestros otros productos de sellos hidráulicos, tiene modelos de subdivisión específicos. Ruichen Seals siempre ha mantenido el desarrollo de productos y el control de calidad. Cada modelo tiene diferentes características de diseño y producción, y tiene sus propias condiciones y aplicaciones de trabajo más específicas.

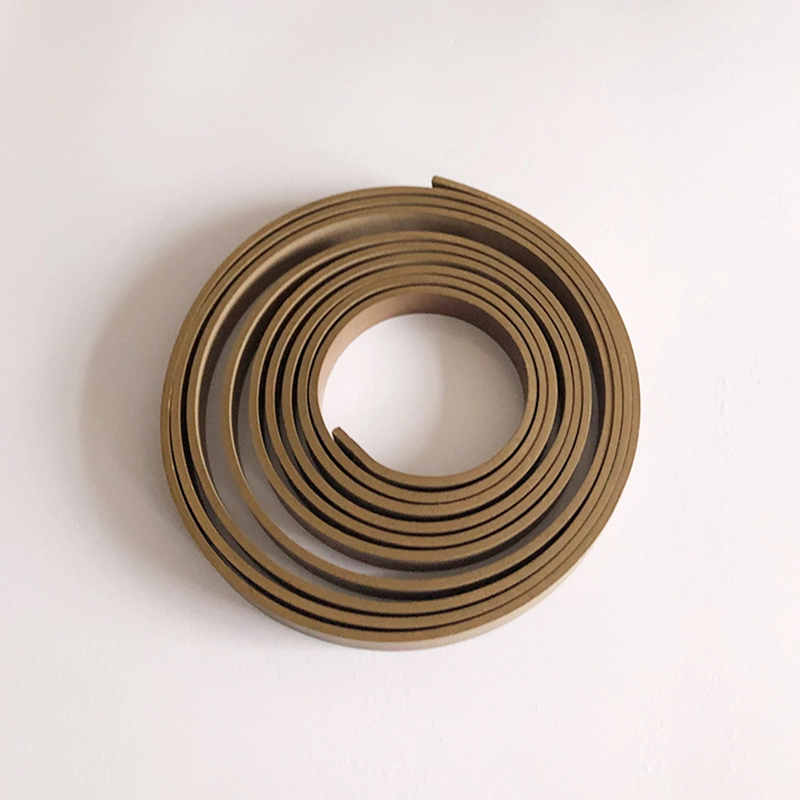

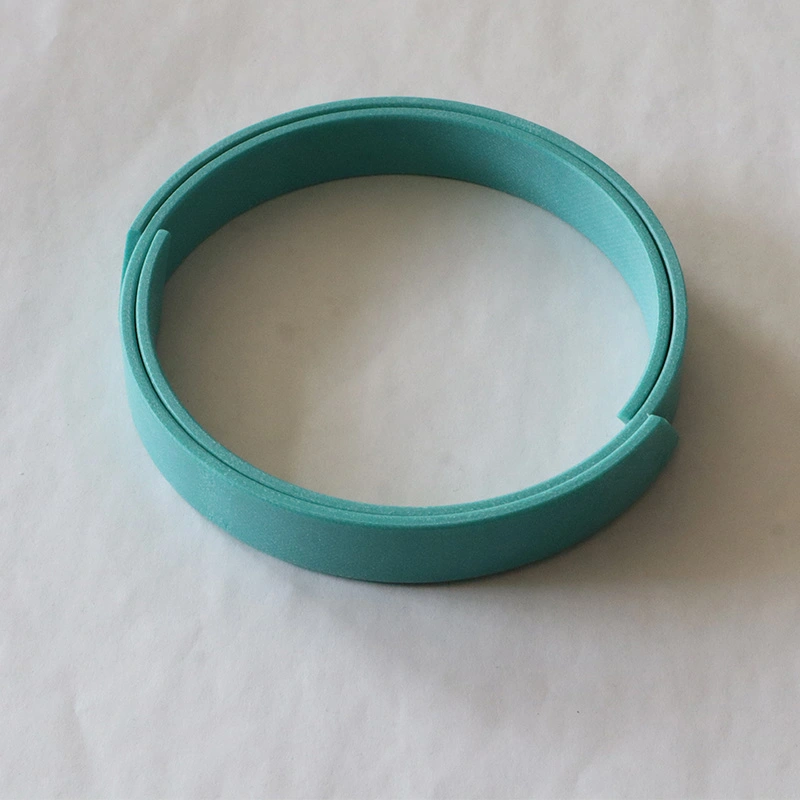

El cinturón de guía de politetraetraetraetraetraetraetraetraetra de RC1081 tiene las características de alta carga, baja desgaste, baja fricción y sin arrastre debido a la adición de polvo de bronce y otros materiales al material PTFE. El cinturón de guía fenólica reforzada con tela RC1082 tiene una mayor capacidad de carga radial que el cinturón de guía PTFE debido al uso de material refensilizado fenólico. Ambas correas de guía se proporcionan en rollos, que los usuarios pueden cortar para una fácil instalación y evitar el contacto de metal en la superficie deslizante.

El anillo de soporte es un componente básico importante del cilindro hidráulico. Para adaptarse al desarrollo de sellos combinados de anillo deslizante y estructuras de rodamientos suaves en el mundo, nuestra compañía ha desarrollado con éxito anillos de soporte fenólico reforzado con tela (cinturones). Años de uso real han demostrado que este producto ha alcanzado o superado el nivel de calidad de productos extranjeros similares y ha sido ampliamente elogiado por los usuarios. La tabla de rendimiento de los anillos de soporte (cinturones) producidos por nuestra empresa se puede utilizar como referencia. El pistón y la varilla de pistón del cilindro hidráulico recíproco juegan un papel de soporte y guía.

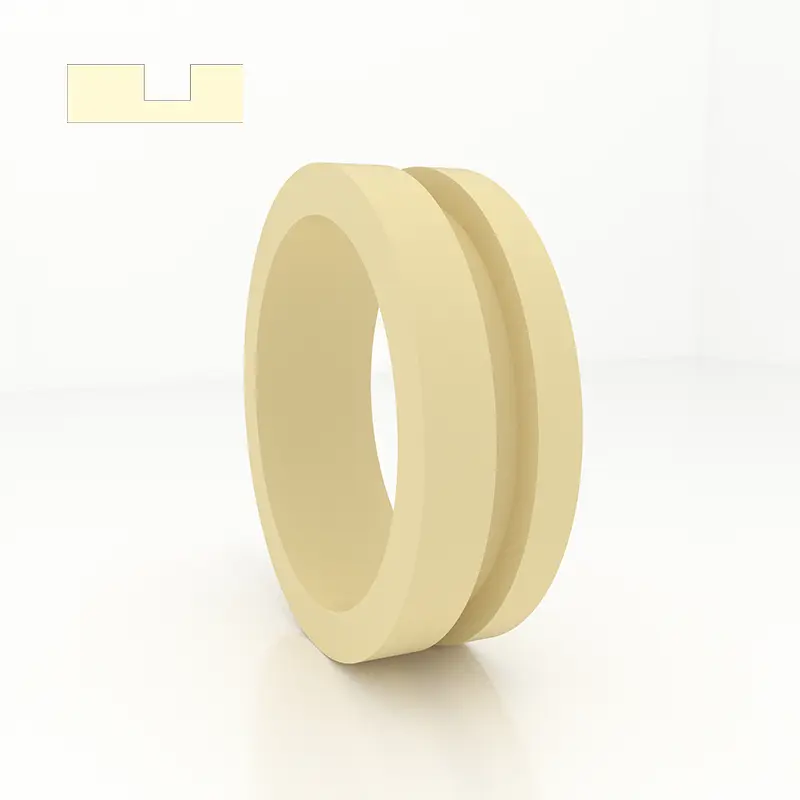

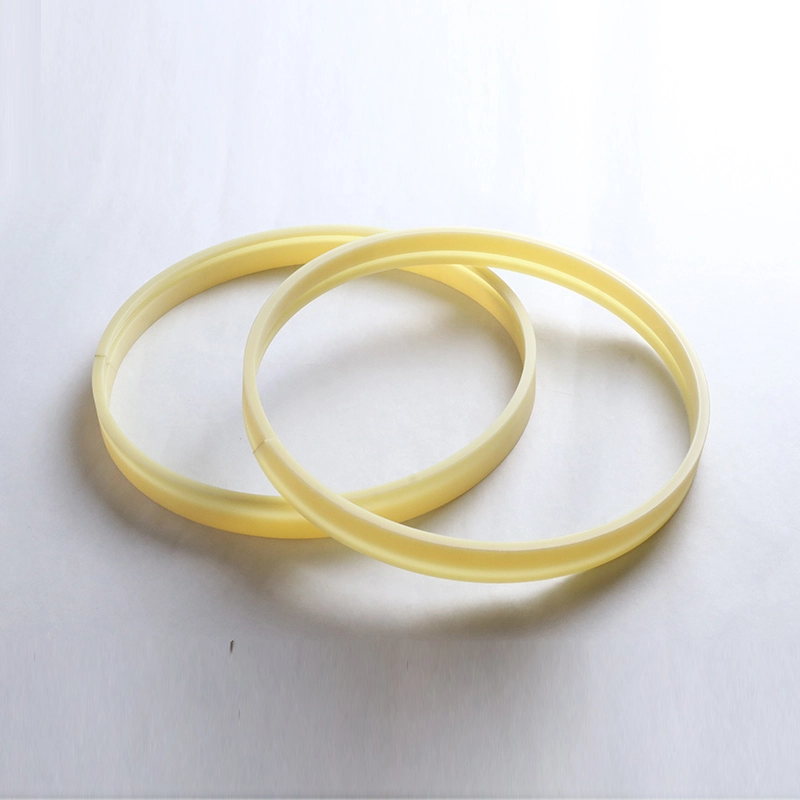

Anillo de guía no metálico RCS para la barra de pistón RCT RCT RAN NO METALLIC GUYE PARA PISTON

Para el pistón o la varilla de pistón que se ejecuta en el cilindro hidráulico, el anillo de desgaste tiene un efecto guía preciso y puede absorber fuerzas radiales. Al mismo tiempo, el anillo de desgaste puede evitar el contacto metálico de las piezas deslizantes en el cilindro hidráulico. En comparación con los anillos de desgaste de metal, los anillos de desgaste no metálicos tienen muchas ventajas. Entre ellos, los anillos de guía fenólicos y PTFE reforzados con tela están disponibles en tipos de corte en el sitio y listos para usar.

1. Buena resistencia al desgaste

2. Evite el contacto de metal

3. Puede suprimir la vibración mecánica

4. Debido al efecto de centrado del anillo de desgaste, se permite un espacio radial más grande

5. Groove simple y fácil de instalar

Bajo costo de mantenimiento Basado en las ventajas anteriores, se usa ampliamente

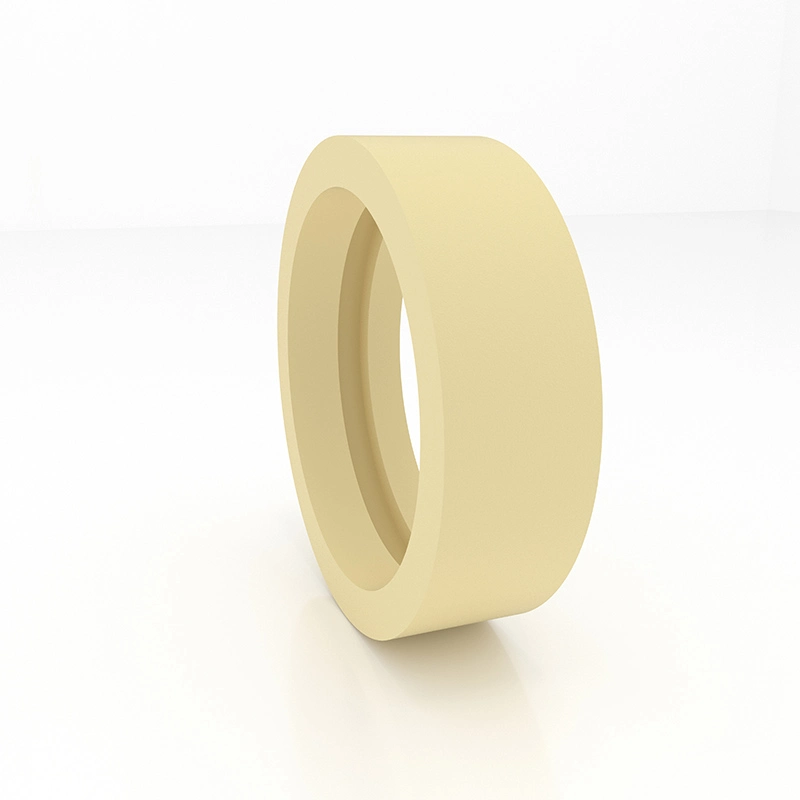

Manga de guía

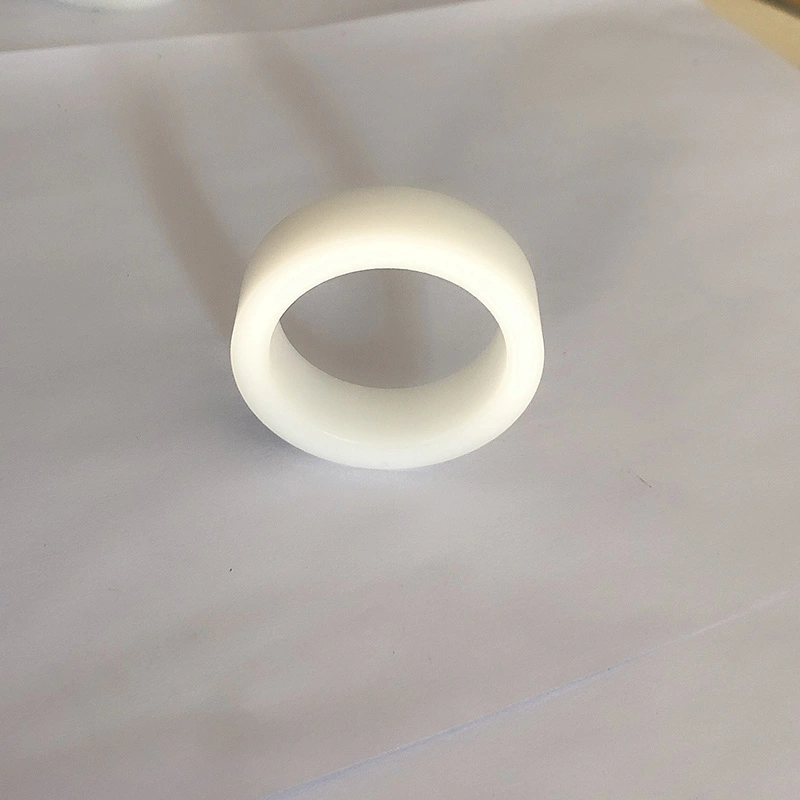

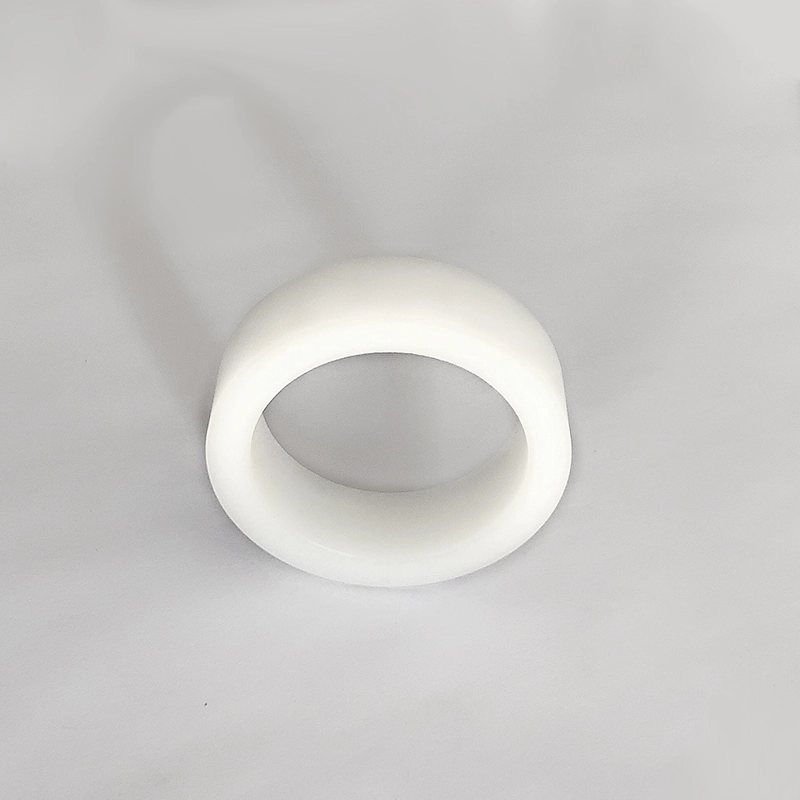

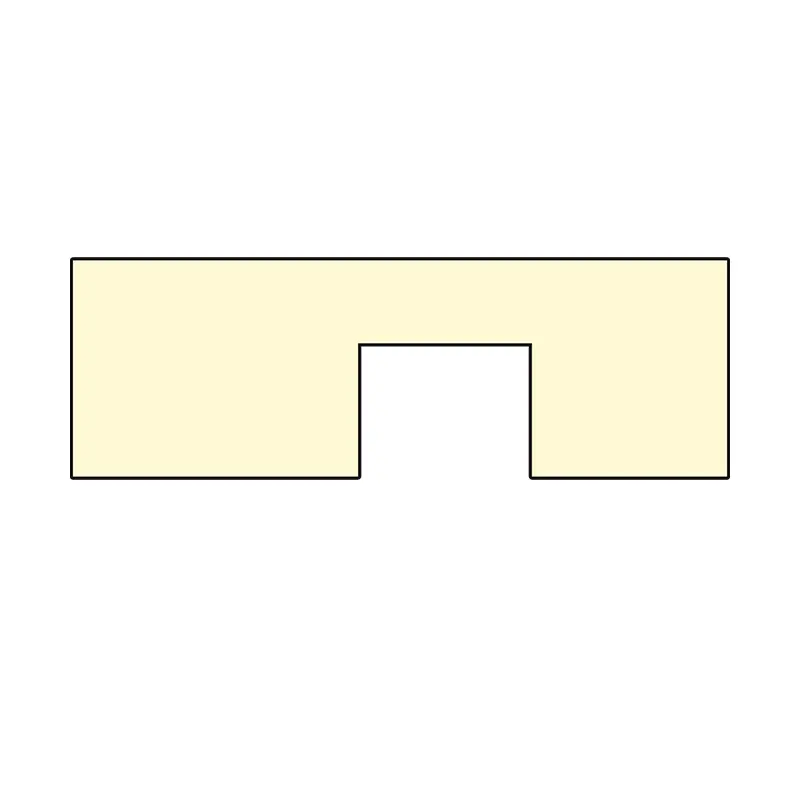

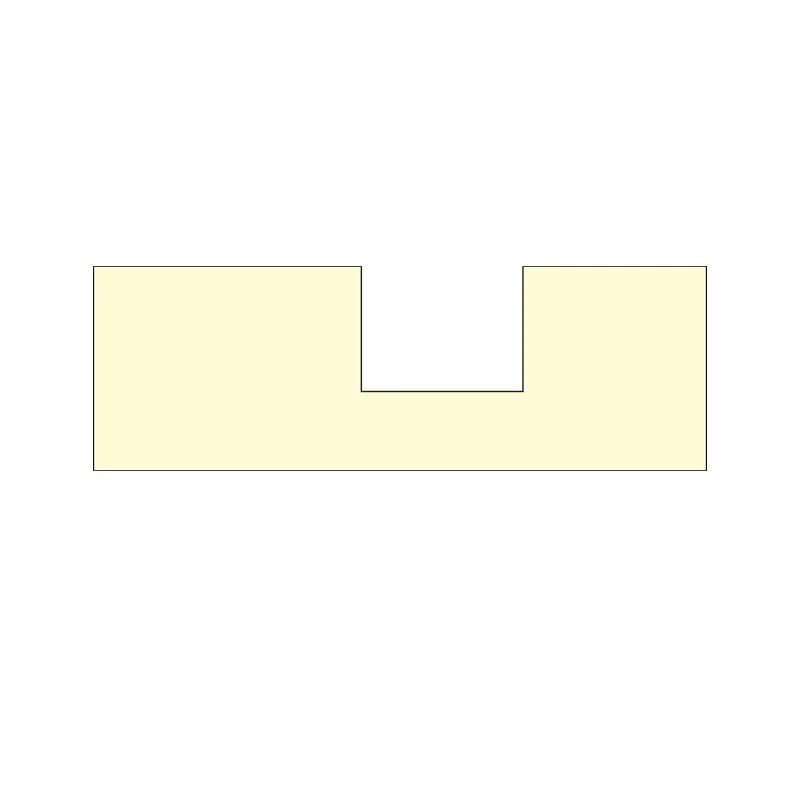

GFAI es una manga guía para la varilla de pistón, que soporta y guía la varilla del pistón y también tiene una función a prueba de polvo. Las mangas de la guía GFI y GFA son mangas guía para la barra de pistón, que soporta y guía la barra del pistón.

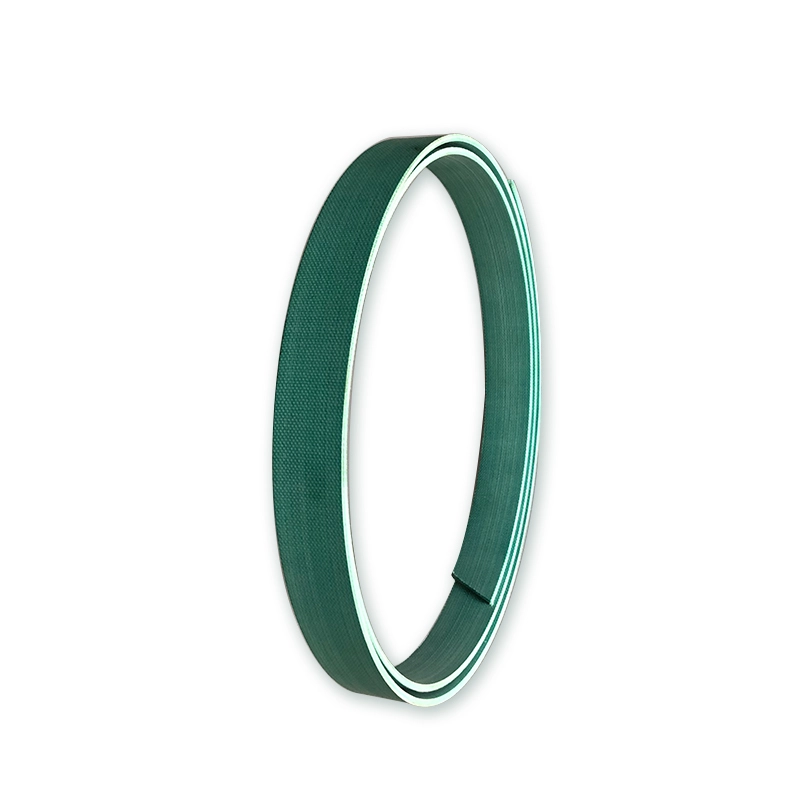

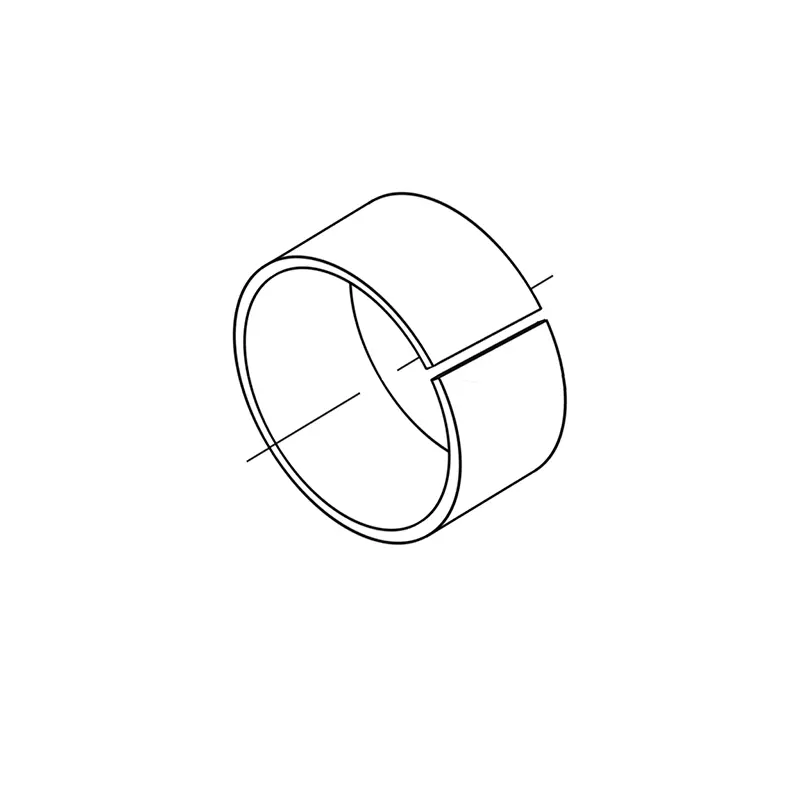

El anillo de guía RCSF-1 está hecho de placa de acero como base, polvo de bronce sinterizado en el medio y una mezcla de politetrafluoroetileno y fibra enrollada sobre la superficie. Características: 1. La mezcla de PTFE y fibra es 0.01-0.03 mm, formando una película de transferencia para proteger la superficie dual y tiene propiedades de lubricantes; 2. La capa de polvo de cobre es de 0.2-0.3 mm, con buena capacidad de carga y resistencia al desgaste, buena conductividad térmica; 3. Acero bajo en carbono, que proporciona una buena capacidad de carga y conductividad térmica.

El anillo de guía de bronce tipo RCFB está hecho de bronce CUSN8 como material base y es un buje económico con alta capacidad de carga y buena resistencia. La superficie de trabajo del producto RCFB090 está cubierta con agujeros de aceite de diamante regulares, y la superficie de trabajo del producto RCFB092 está cubierta con agujeros de aceite regulares, que juegan el papel del almacenamiento de aceite. Es más fácil formar una película de aceite al comienzo del movimiento, reduciendo así la resistencia de fricción inicial.

Características y aplicaciones del producto:

Ejemplo de pedido:

Ejemplo de pedido de cinta de la guía PTFE RC1081—9.7x2.5

Ejemplo de pedido de cinta de la guía de tela fenólica RC1082—9.7x2.5

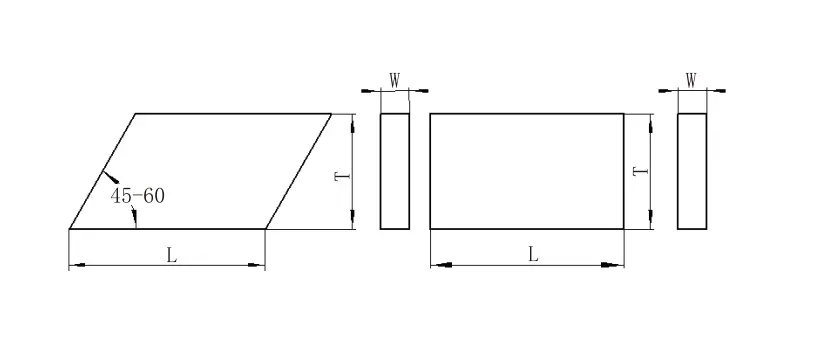

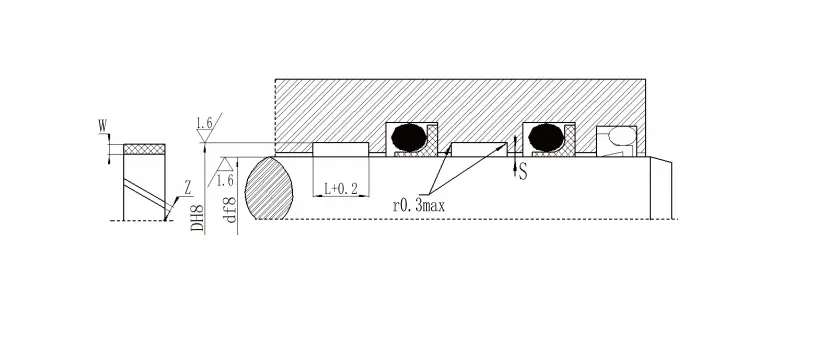

Cálculo de longitud de corte

Para el eje: L = 3.1 (D+W) para el agujero: L = 3.1 (D-W)

L --- Longitud del anillo D --- Diámetro del eje D --- Diámetro del orificio W --- Espesor del anillo Z --- Liquidación cortada

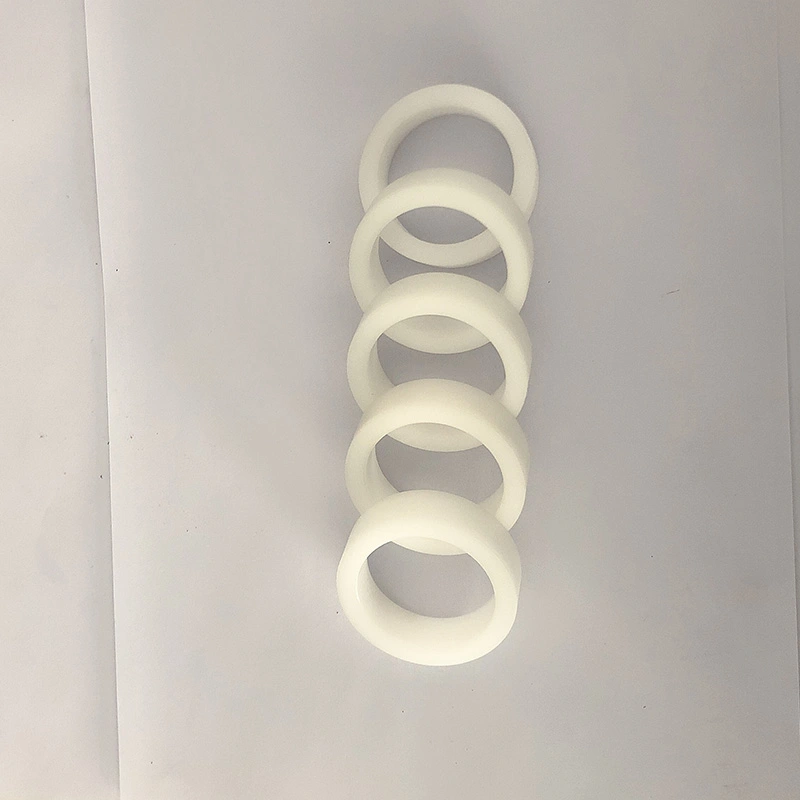

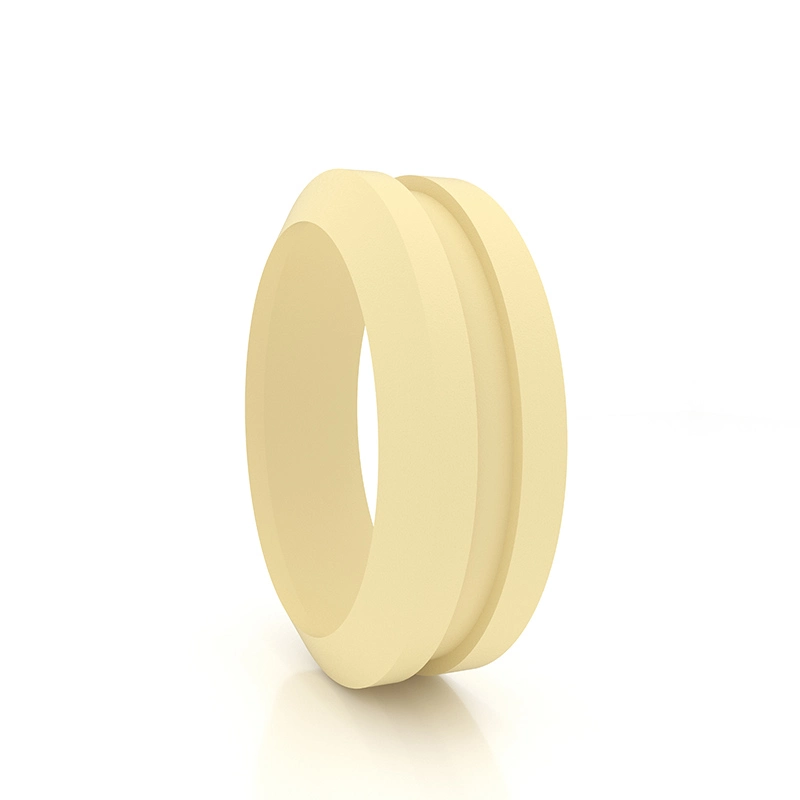

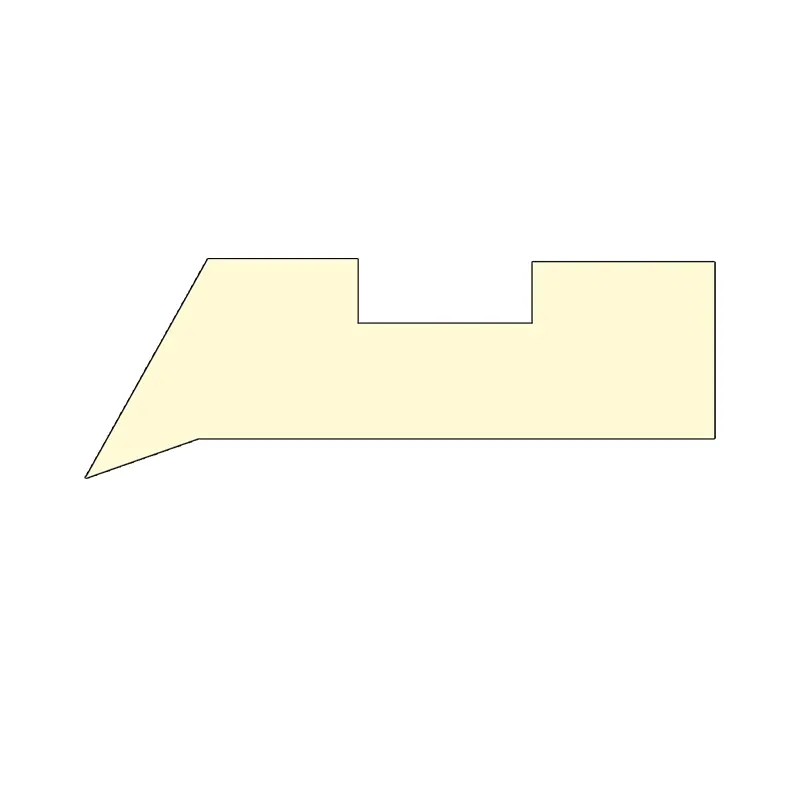

Guía de manga gfai

1. Performance y uso: la manga de guía GFAI es una manga de guía para la varilla del pistón, que soporta y guía la varilla del pistón y tiene una función a prueba de polvo.

2. Material: Nylon PA, Polyoxymetileno POM y politetrafluoroetileno PTFE.

3. Condiciones de trabajo: Temperatura de trabajo: -55 ～+225 ° C (PTFE se usa por encima de 120 °).

4. Estándar de diseño: al diseñar y seleccionar, consulte la serie FAI de Hunger Company.

5. Método de marcado y pedido: la manga de la guía GFAI está marcada con el número de pedido, ejemplo: GFAI-0600 PTFE

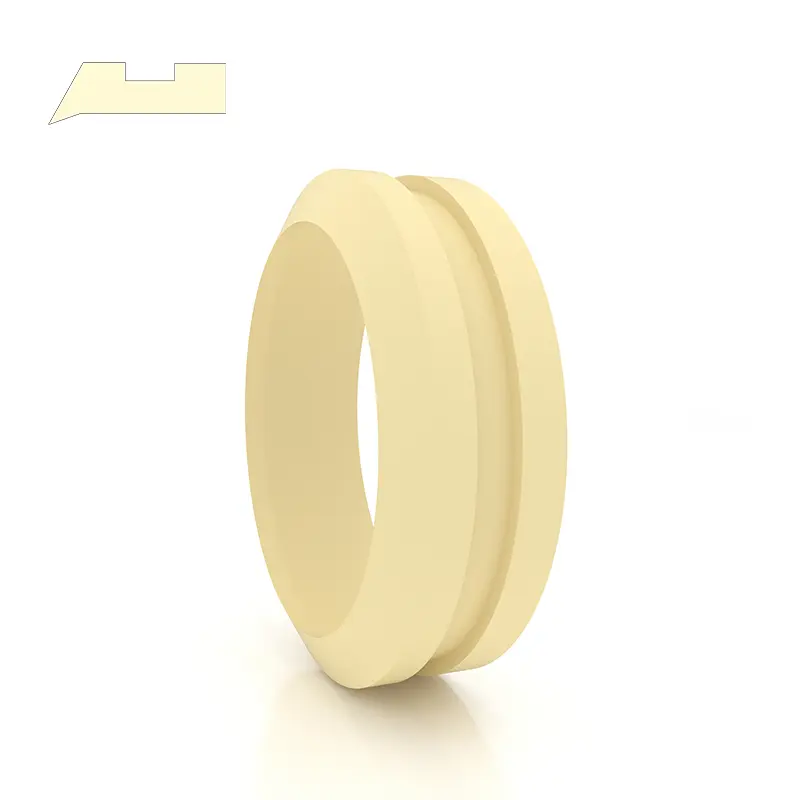

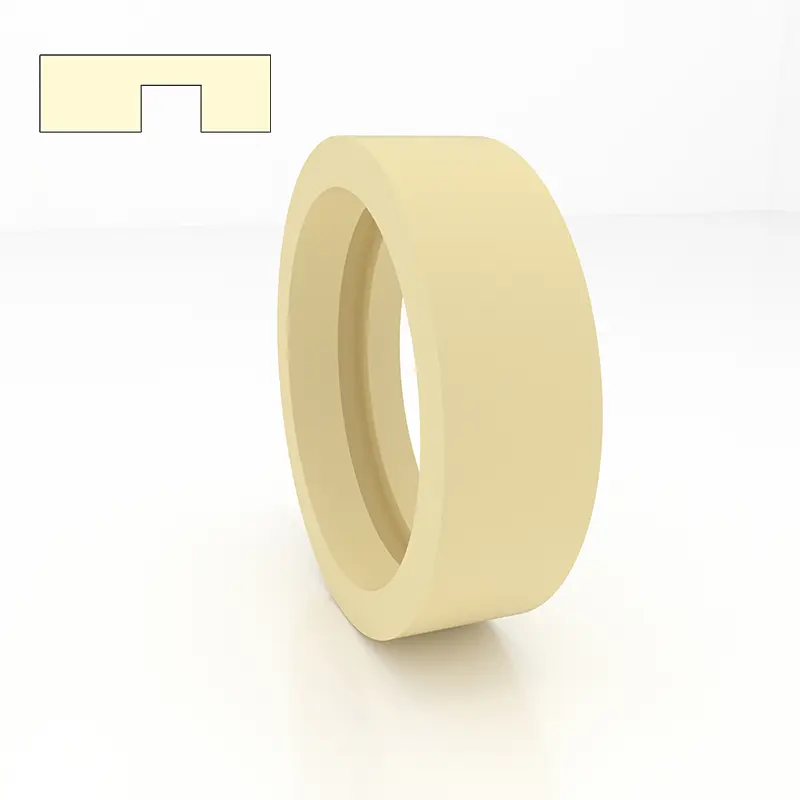

Guía de manga GFI

1. Performance y uso: la manga de guía GFI es una manga de guía para la varilla de pistón, que soporta y guía la barra del pistón.

2. Material: Nylon PA, Polyoxymetileno POM y politetrafluoroetileno PTFE.

3. Condiciones de trabajo: Temperatura de trabajo: -55 ~+255 ° C (PTFE se usa por encima de 120 ° C)

4. Estándar de diseño: al diseñar y seleccionar, consulte la serie FI de Hunger.

5. Método de marcado y pedido: la manga de la guía GFI está marcada con número de pedido, ejemplo: GFI-0360 PA

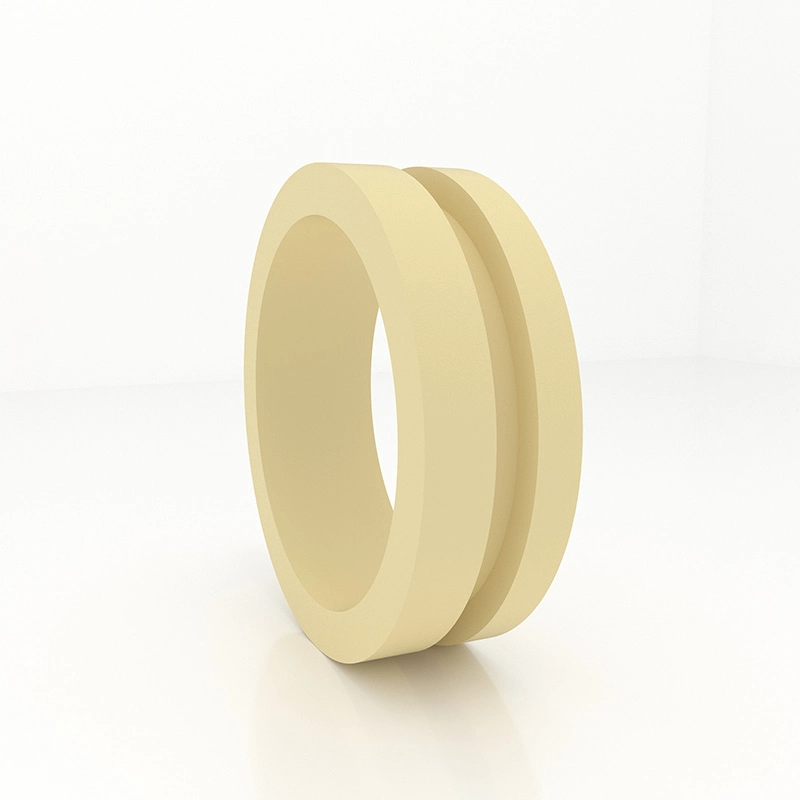

Guía de manga GFA

1. Performance y uso: la manga de guía GFA es una manga de guía para el pistón, que admite y guía el pistón.

2. Material: Nylon PA, Polyoxymetileno POM y politetrafluoroetileno PTFE.

3. Condiciones de trabajo: Temperatura de trabajo: -55 ~+255 ° C (PTFE se usa por encima de 120 ° C)

4. Estándar de diseño: al diseñar y seleccionar, consulte la serie FA de Hunger.

5. Método de marcado y ordenamiento: la manga de la guía GFA está marcada con número de pedido, ejemplo: GFA-0560 PA

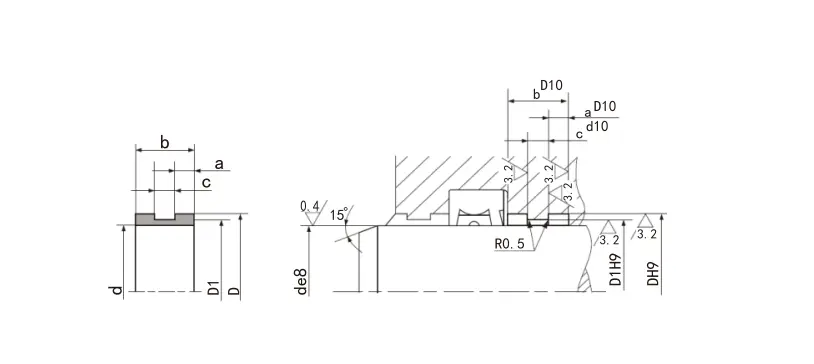

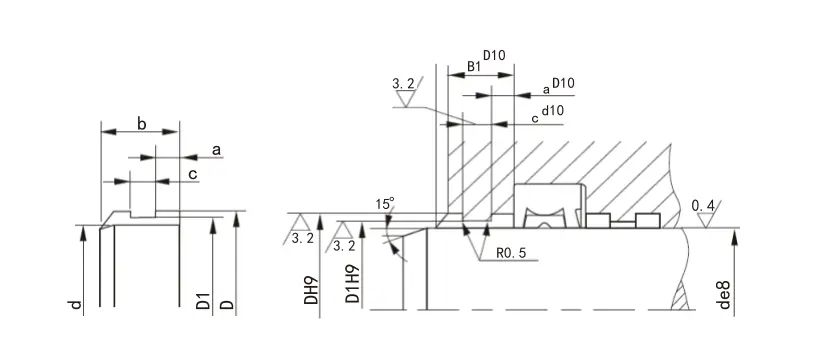

6. Dispositivo estructural:

Presupuesto:

Modelo	Ancho de ranura H+0.2	Espesor T-0.05	Grosor t T-0.05	Espesor T-0.05	Espesor T-0.05	Espesor T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Nota: La serie Boldface se usa comúnmente. Si el producto requerido no está en esta tabla, contáctenos.

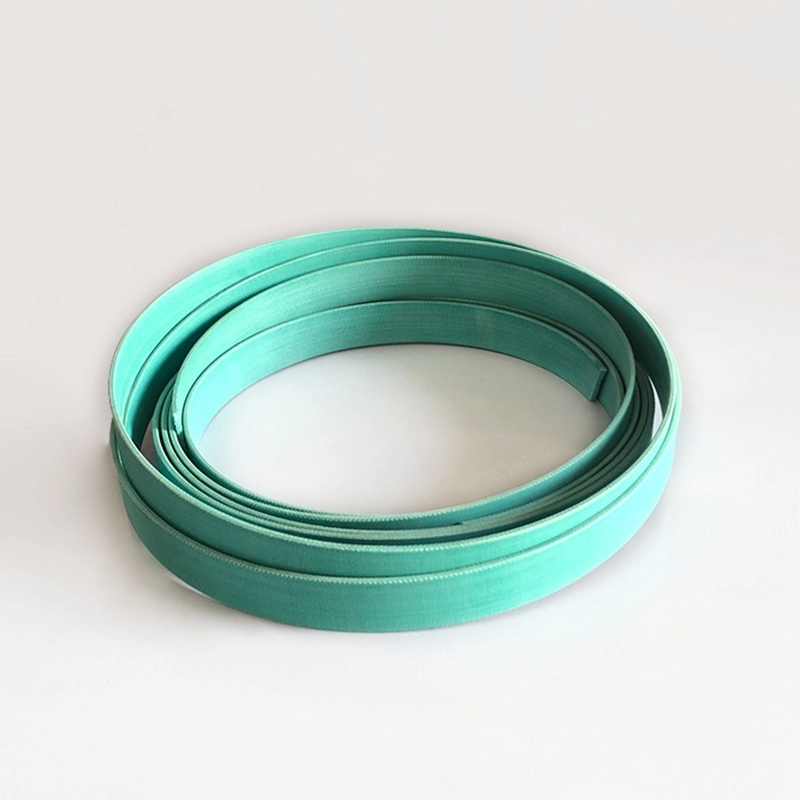

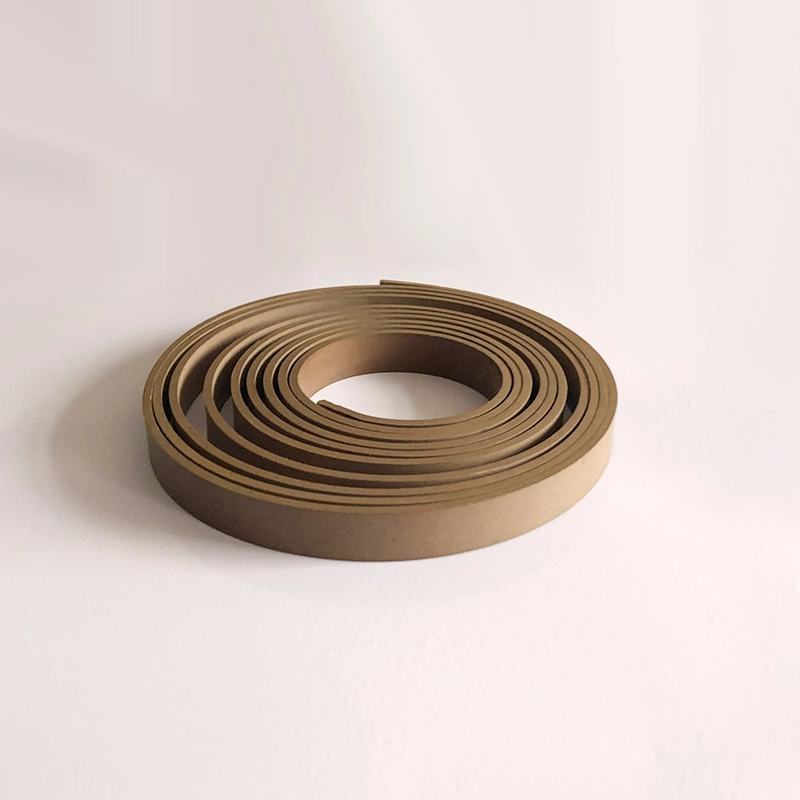

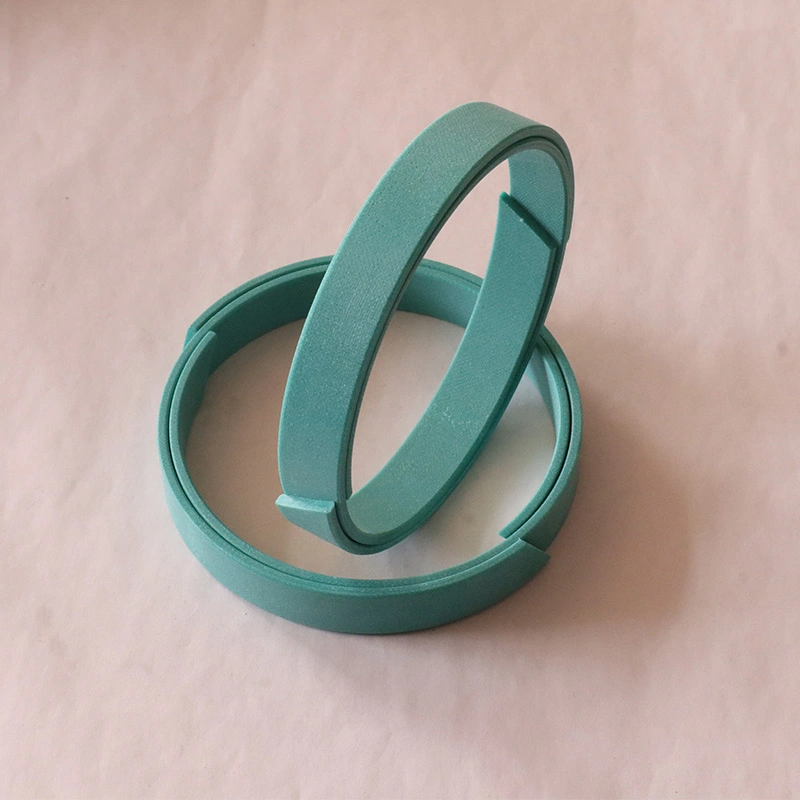

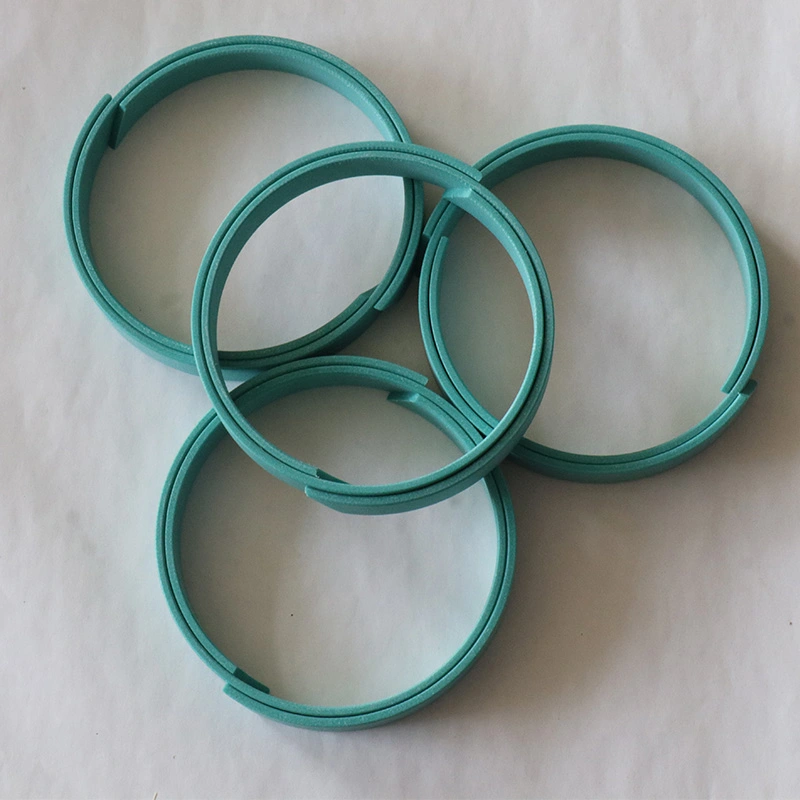

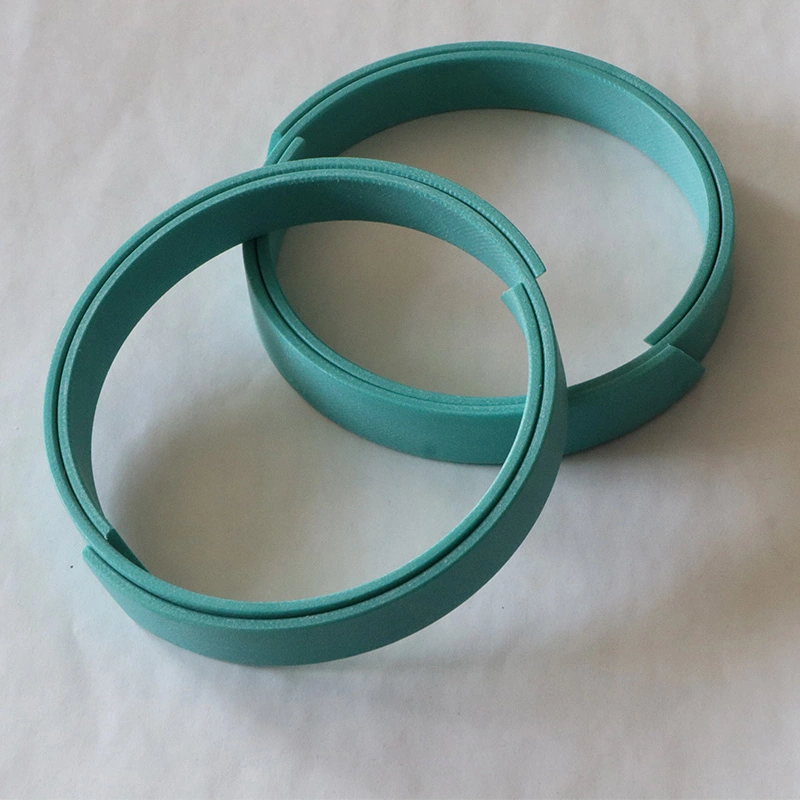

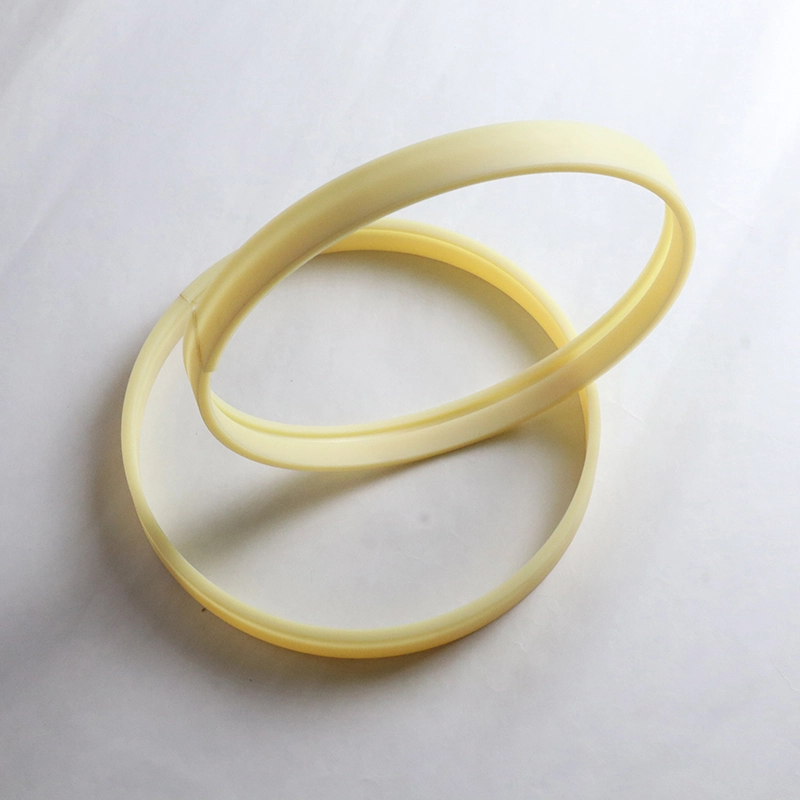

Anillo de soporte fenólico reforzado con tela (cinturón)
Los anillos de soporte son componentes básicos importantes de los cilindros hidráulicos. Para adaptarse al desarrollo de sellos combinados de anillo deslizante y estructuras de rodamientos suaves en el mundo, nuestra compañía ha desarrollado con éxito anillos de soporte fenólico reforzado con tela (cinturones). Años de uso real han demostrado que este producto ha alcanzado o superado el nivel de calidad de productos extranjeros similares y ha sido ampliamente elogiado por los usuarios. Las tablas 1 a 4 son las tablas de rendimiento de los anillos de soporte (cinturones) producidas por nuestra compañía.

Tabla 1 Comparación de las propiedades físicas de nuestro anillo de soporte y productos BUSAK+Shamba

Fuente de muestra	Grosor del anillo de soporte (mm)	Resistencia a la compresión (MPA)	Resistencia al aceite Tasa de cambio de peso de aceite (70 ± 2 ℃*24H）	Resistencia a la ruptura (MPA)	Adhesión entre capas (KN/M)
Moda+shamba	2.48	338.9	2.83	35.6	1.2
Nuestros productos	2.48	425	0.90	37.0	2.9
	2.48 (con grafito)	390	0.63	36.4	2.08

Tabla 2 Índice de rendimiento del anillo de soporte de cilindro hidráulico

Variedad de muestras	Nuestros productos		Orquoto Podría ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonés)	POM modificado Polioximetileno	Gato (nosotros)
	Valor medido	Indicadores requeridos
Resistencia a la compresión (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Nota: ①Busak+Shamba Company ②Merkel Company Tabla 3 Índice de resistencia

Variedad de muestras	Nuestros productos		Orquoto Podría ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japonés)	POM modificado Polioximetileno	Gato (nosotros)
	Valor medido	Indicadores requeridos
Resistencia a la compresión (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Nota: ①Busak+Shamba Company ②Merkel Company Tabla 4 Coeficiente de fricción de nuestros productos y Orkot TLG en condiciones de fricción seca y goteo de aceite

Carga por unidad Longitud de contacto W (N/mm)	Hertz Contact Relay (N/mm2)	Coeficiente de fricción
		Estado de fricción seca		Estado de lubricación por goteo de aceite
		Nuestros productos	Orchot TLG	Nuestros productos	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

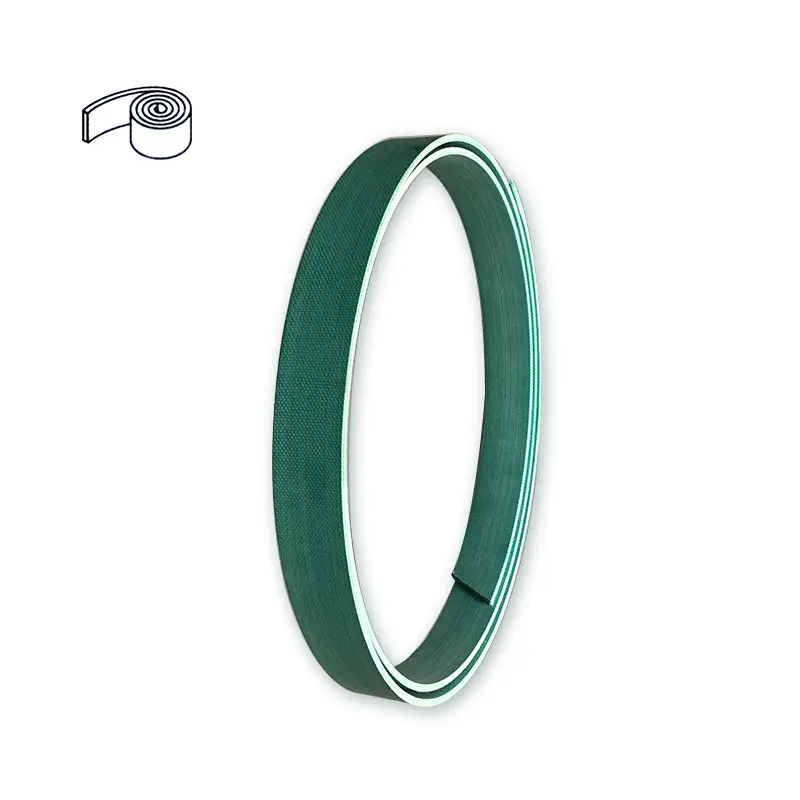

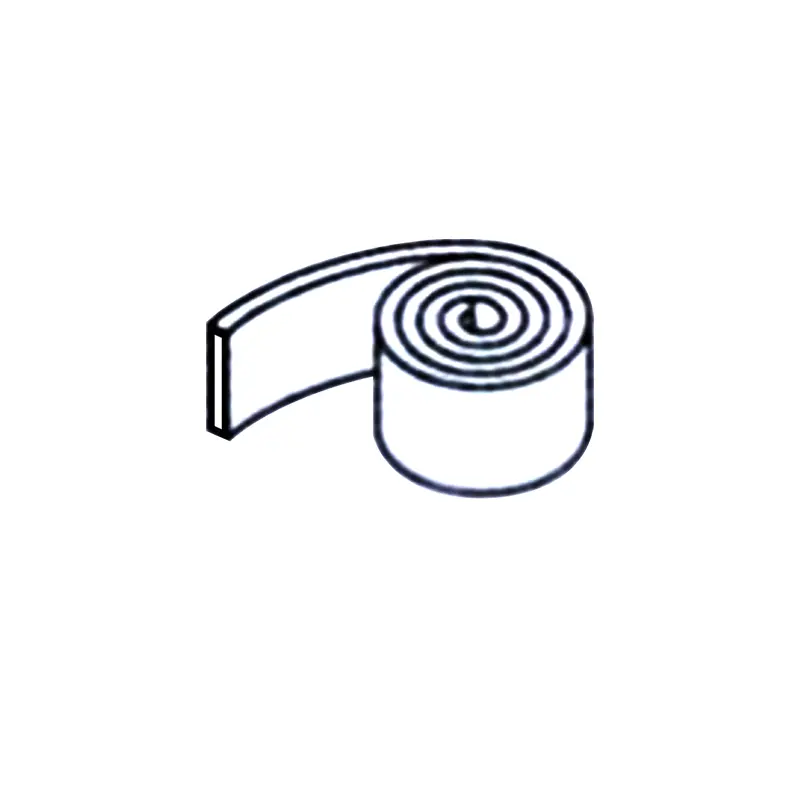

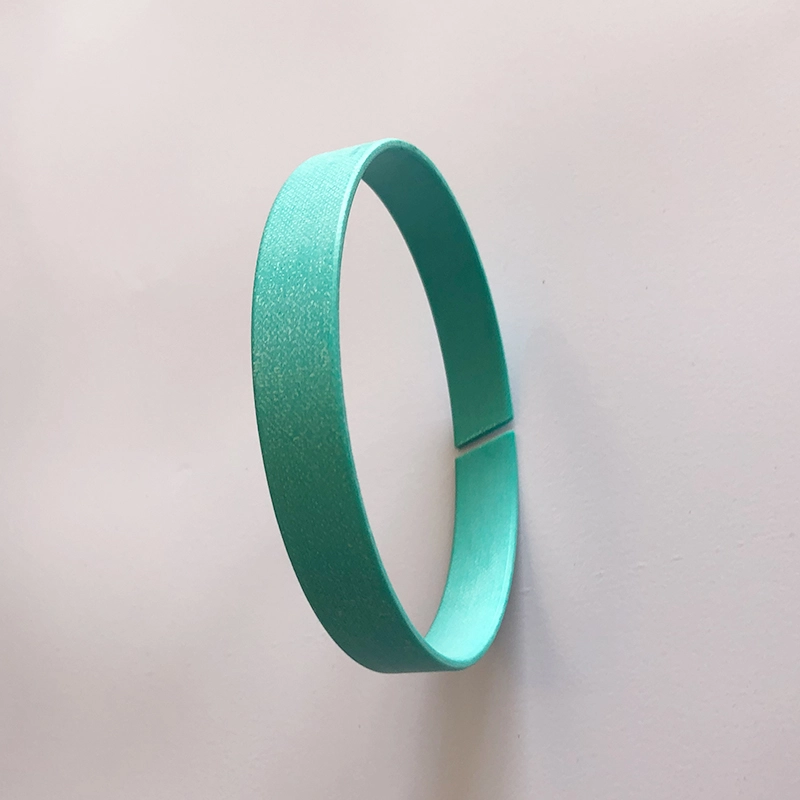

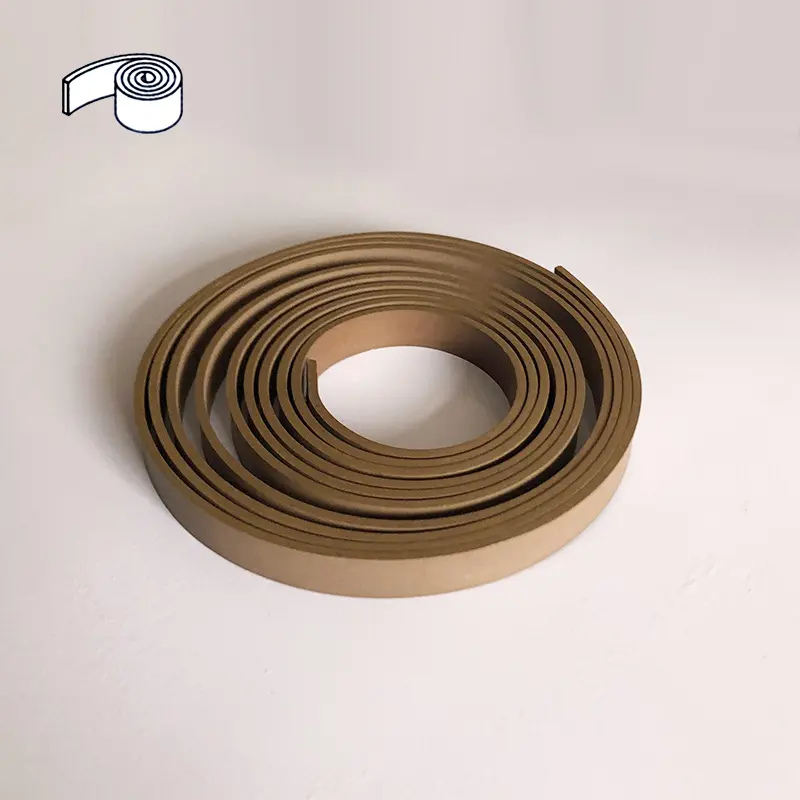

Cinturón resistente al desgaste de PTFE (anillo)
Material	Ptfe+bronce
Suministrar	Rollo (generalmente unos 20 metros/rollo) o cortado a la longitud requerida
Ventajas	1. Baja fricción, sin rastros y mordeduras;
	2. Puede funcionar bien sin suficiente lubricación;
	3. Resistente a una variedad de medios, excelente estabilidad química;
	4. Puede acomodar objetos duros incrustados en el anillo resistente al desgaste, reduciendo objetos duros que rascan el cilindro y los sellos, por lo que en situaciones de carga pesada, use múltiples anillos resistentes al desgaste;
	5. También tiene una buena resistencia al desgaste en situaciones de alta velocidad y carga de luz, por lo que es el anillo resistente al desgaste más utilizado;
	6. Sin restricciones de tamaño, se pueden usar en situaciones de gran diámetro.
Temperatura	-60 ~+200 ℃
Velocidad máxima	15m/s
Resistencia a la extrusión máxima	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

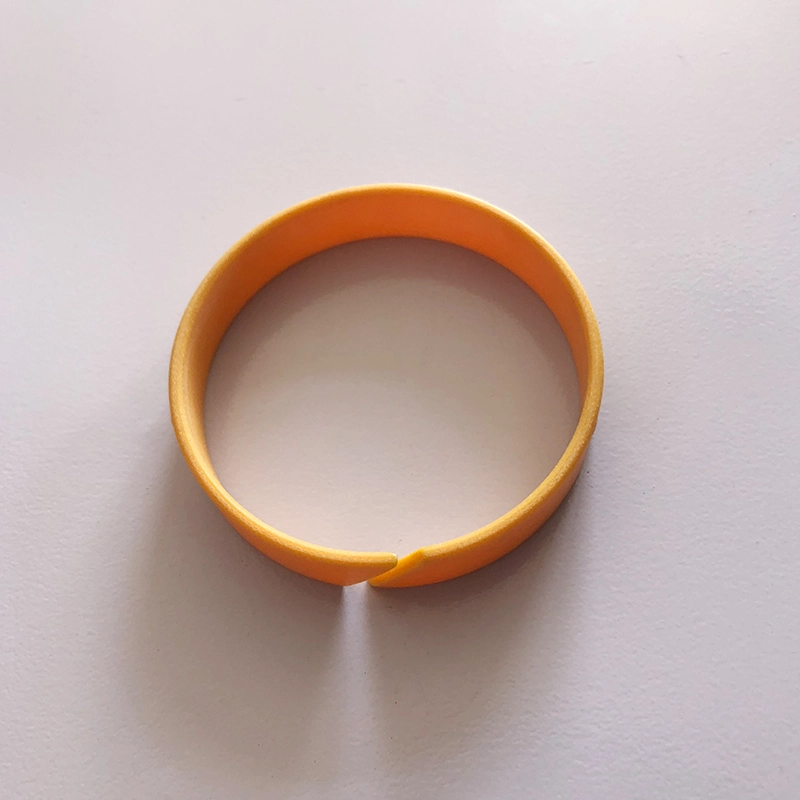

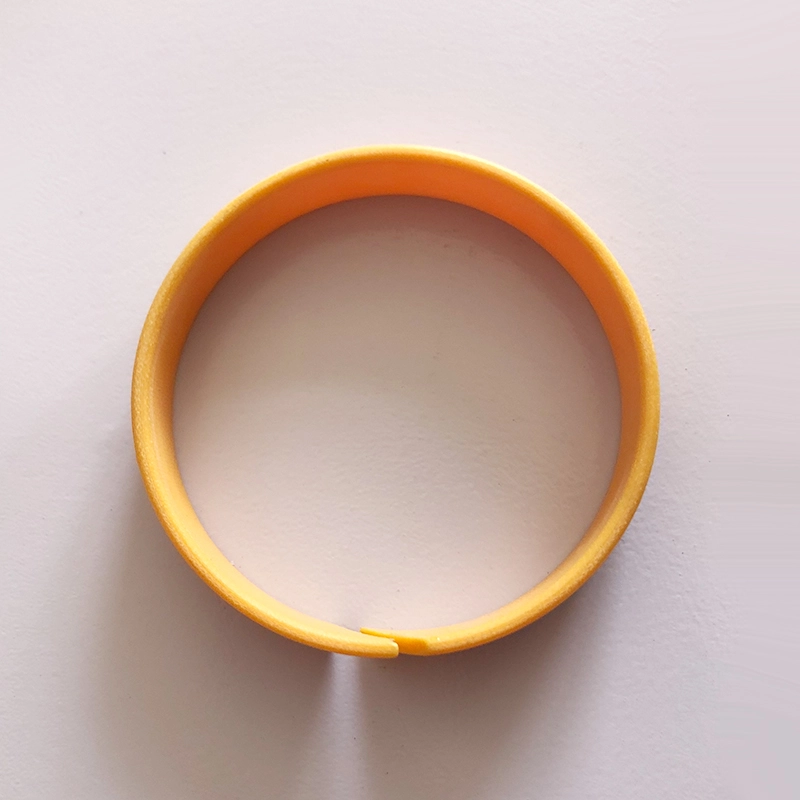

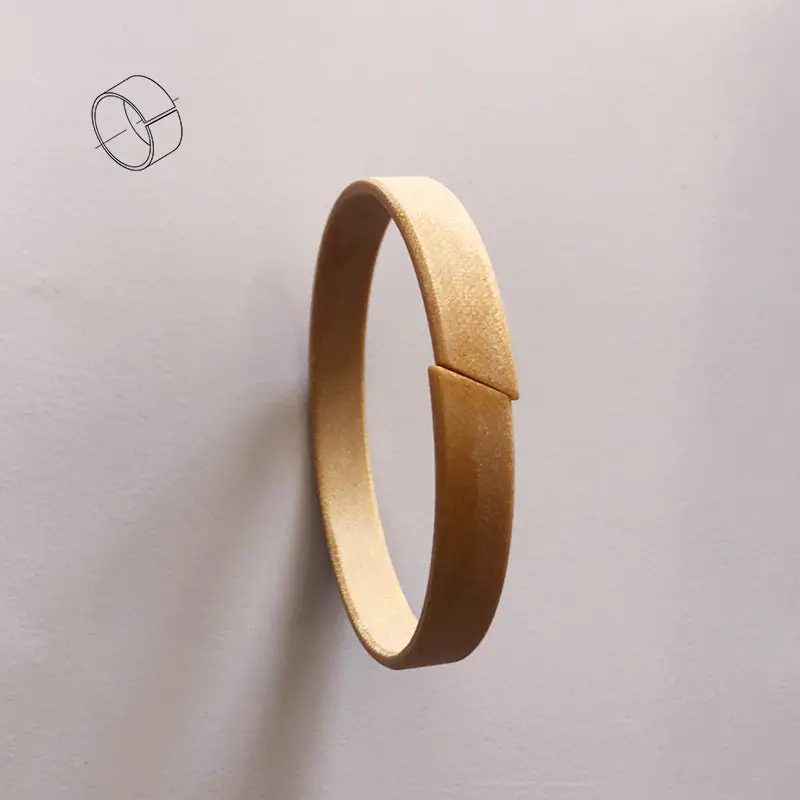

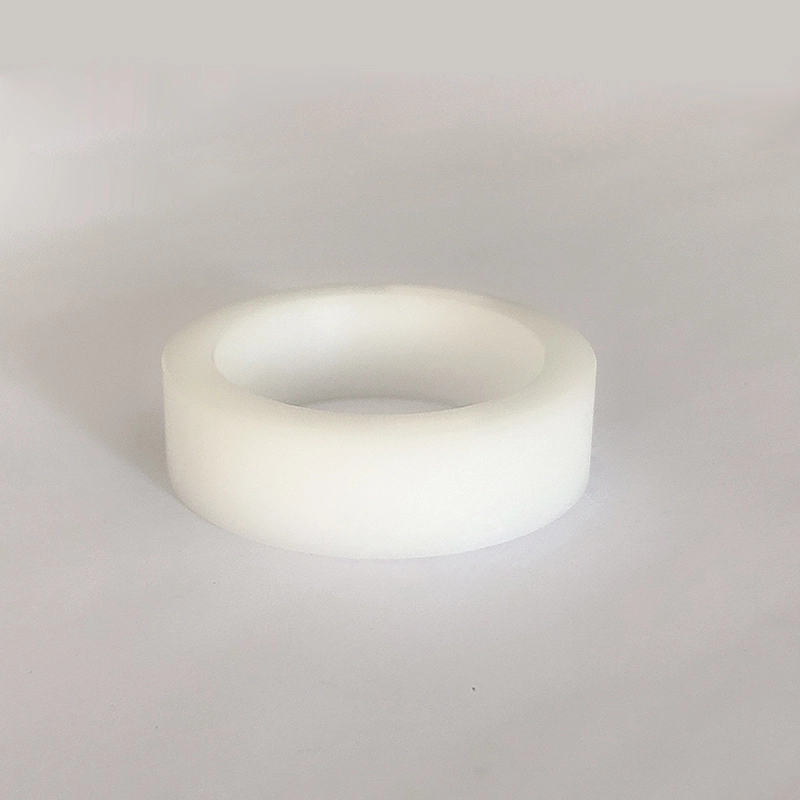

Anillo de guía no metálico para la barra de pistón RCS

Anillo de guía no metálico para pistón RCT

Para el pistón o la varilla de pistón que se ejecuta en el cilindro hidráulico, el anillo de desgaste tiene un efecto guía preciso y puede absorber fuerzas radiales. Al mismo tiempo, el anillo de desgaste puede evitar el contacto metálico de las piezas deslizantes en el cilindro hidráulico. En comparación con los anillos de desgaste de metal, los anillos de desgaste no metálicos tienen muchas ventajas. Entre ellos, los anillos de guía fenólicos y PTFE reforzados con tela están disponibles en tipo de corte en el sitio y tipo de uso listo para usar.

1. Buena resistencia al desgaste

2. Evite el contacto de metal a metal

3. Puede suprimir la vibración mecánica

4. Debido al efecto centrado del anillo de desgaste, se permite una gran distancia radial

5. Rango simple, fácil de instalar

6. Bajo costo de mantenimiento Basado en las ventajas anteriores, se usa ampliamente

Materiales:

1.

2. Polyoxymetileno POM o Nylon PA y sus materiales modificados

3. Resina de formaldehído + fibra reforzada PRIF

Tabla de comparación de capacidad de carga de diferentes materiales (referencia)

Materiales	Capacidad de carga máx (N/mm2)
Polvo de cobre lleno de PTFE	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Fenólico con tela	90 (60 ° C); 40 (80 ° C)
Polioximetileno o nylon	25 (60 ° C); 15 (80 ° C)
Polioximetileno o nylon lleno	40 (60 ° C); 30 (80 ° C)

Groove Surface Quality

Suavidad	RTMAX (μm)	RA (μm)
Superficie deslizante	≤2.5	0.05-0.3
Fondo	≤10	≤2
Surgimiento	≤15	≤3

Serie de especificaciones de anillo de guía de varilla de pistón

Diámetro de la barra	Diámetro inferior	Ancho de ranura	Espesor	Brecha		Diámetro de la barra	Diámetro inferior	Ancho de ranura	Espesor	Brecha
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

Parámetros del anillo de guía de autocetreno RCSF-1
Parámetros			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Bujes sin plomo		Manga especial hidráulica	Buje de la base de bronce	Manga resistente a la corrosión de acero inoxidable
Presión máxima de rodamiento (dinámica)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
Presión máxima de cojinete (estático)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
Movimiento oscilante			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Velocidad de deslizamiento máxima (lubricación de aceite)			<2m/s		<2m/s	<2m/s	<2m/s
Coeficiente fricción μ	Fricción seca		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	Lubricación de aceite		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
Valor fotovoltaico máximo (seco)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Valor fotovoltaico máximo (aceite)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Temperatura de funcionamiento			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Conductividad térmica			42w/m.k		42w/m.k	42w/m.k	42w/m.k
Coeficiente de expansión lineal			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
Tabla de parámetros de anillo de guía de bronce de tipo RCFB
Parámetro		RCFB090		RCFB092		Rcfb09g
Densidad		8.9g/cm³		8.9g/cm³		8.9g/cm³
Resistencia a la compresión		470n/mm²		470n/mm²		470n/mm²
Conductividad térmica		60w/m.k		60w/m.k		58W/M.K
Coeficiente de expansión lineal		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Dureza		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Alargamiento		55%		55%		55%
Nombre de material		Cusn8p		Cusn8p		Cusn8p
Otros materiales opcionales		CUSN6.5P		CUSN6.5P		CUSN6.5P
