Sellos de varilla de pistón hidráulico

Ruichen Seals tiene una amplia experiencia en la producción y desarrollo de focas y materiales de sellado. Nuestros sellos de varilla de pistón hidráulico incluyen una variedad de modelos diferentes. Puede tomar una decisión adecuada basada en la información detallada a continuación, o contactarnos para obtener una solución de sellado más adecuada y personalizada.

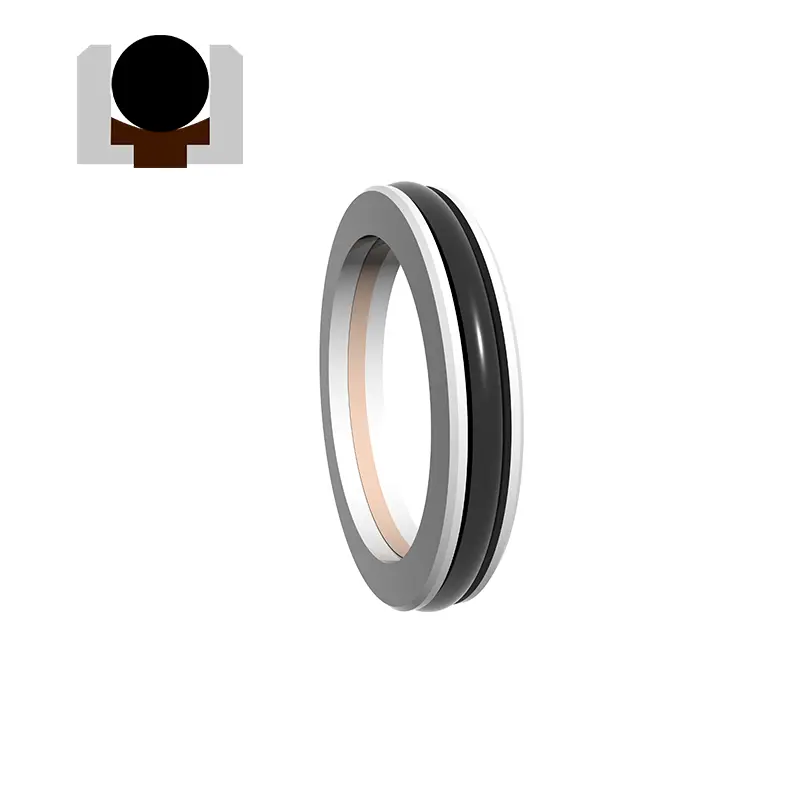

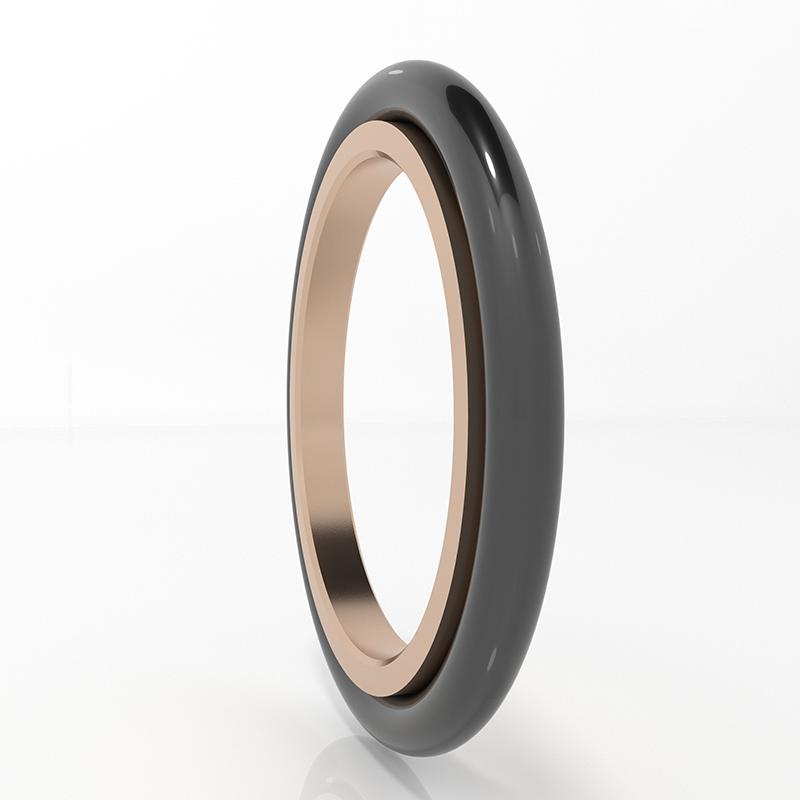

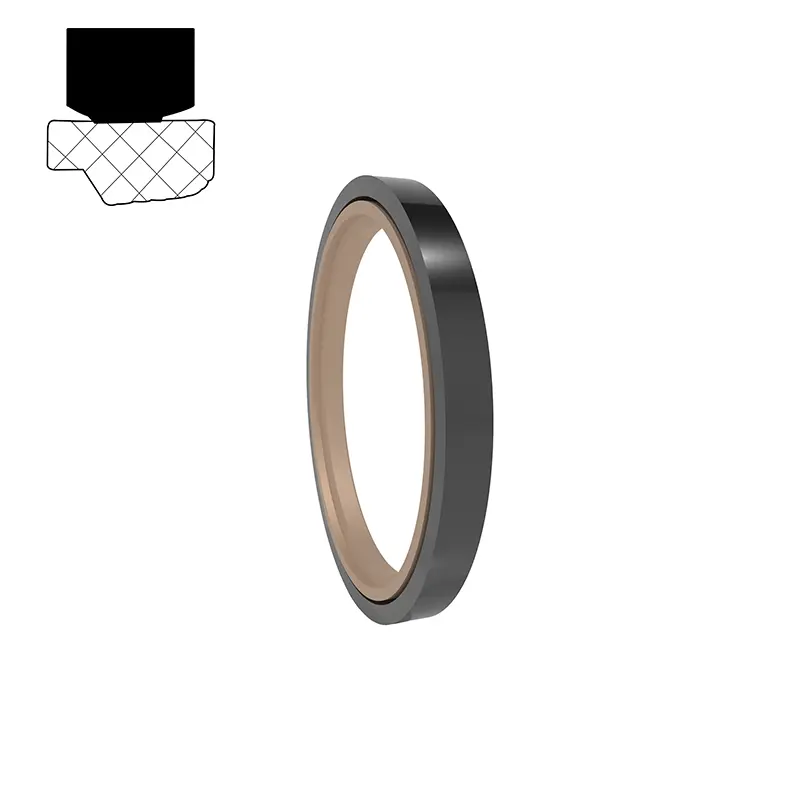

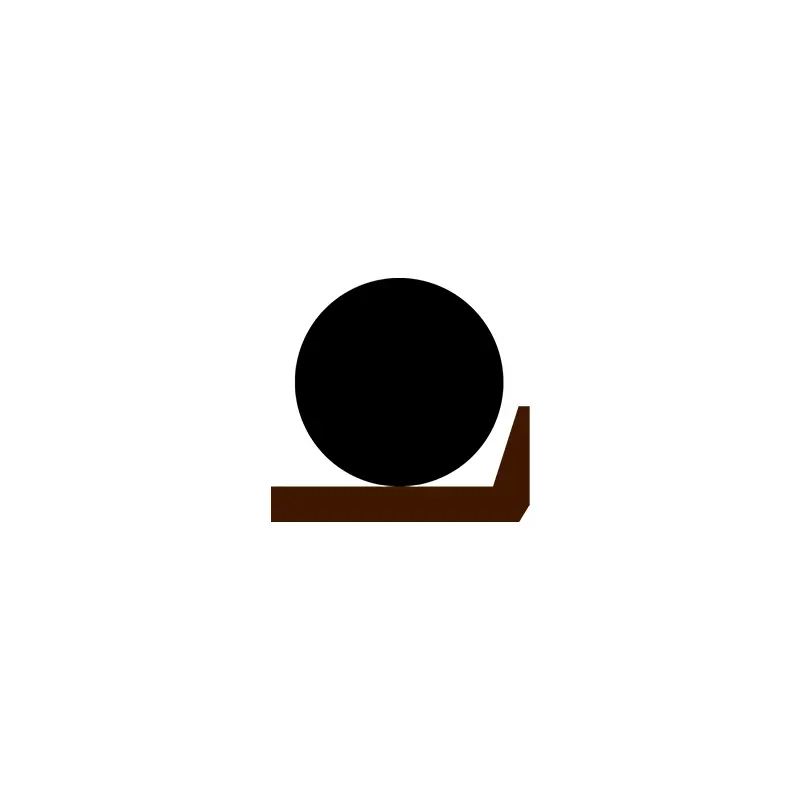

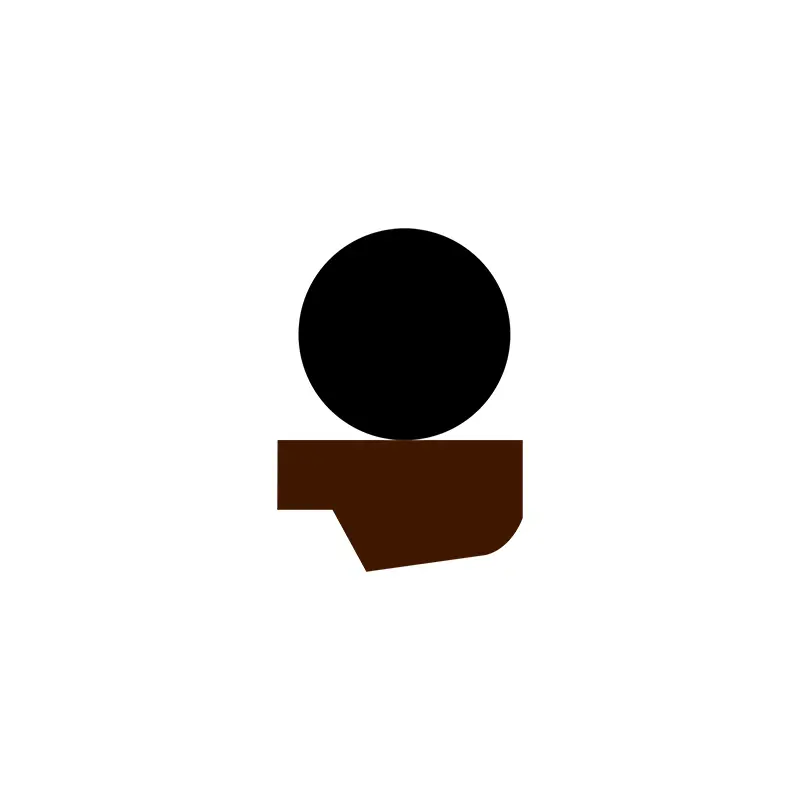

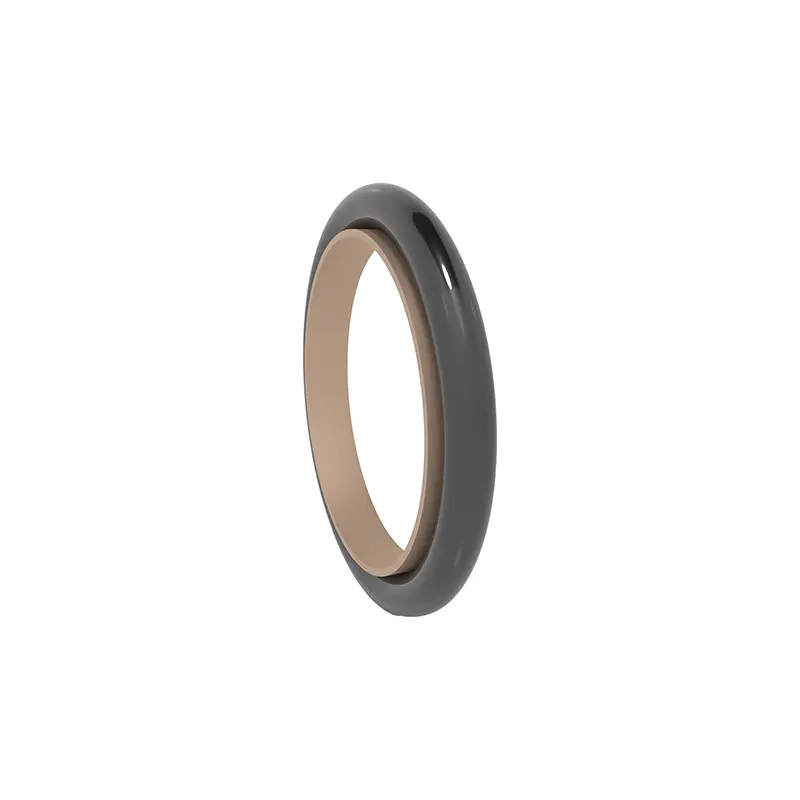

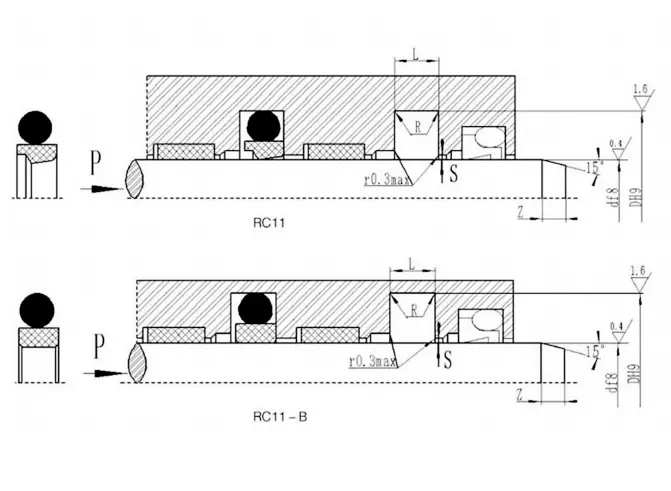

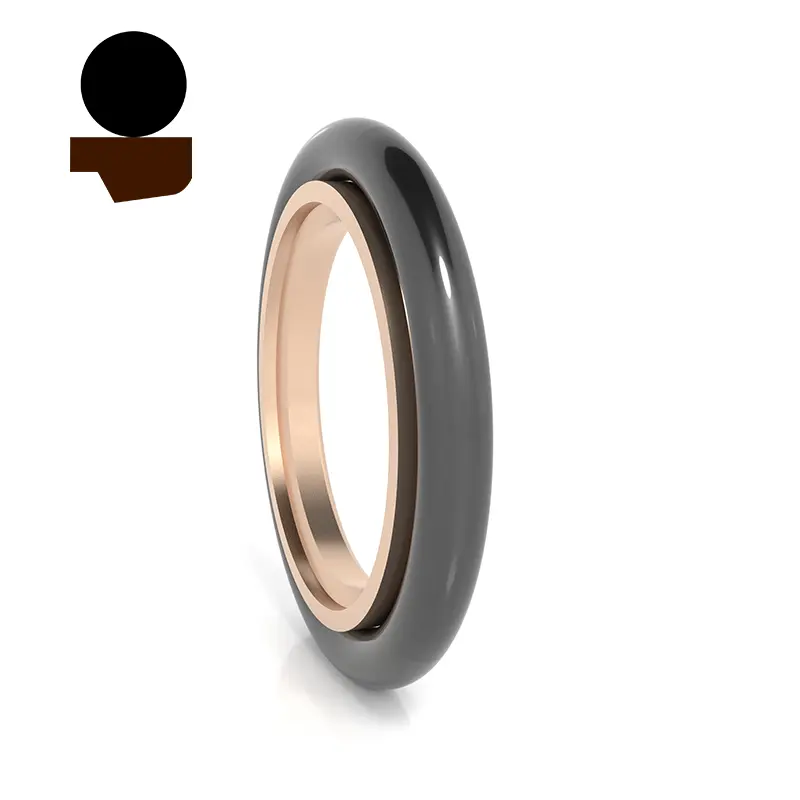

RC11 está compuesto por un anillo de sellado escalonado relleno de PTFE y un anillo de goma en forma de O, adecuado para el movimiento de presión recíprocado hidráulico de sellado de presión unidireccional.

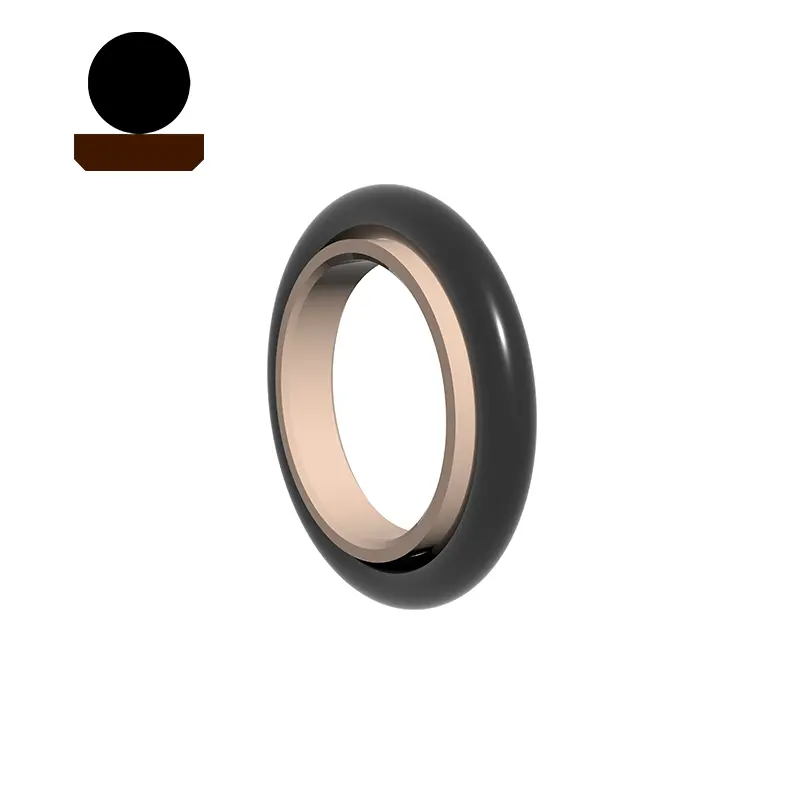

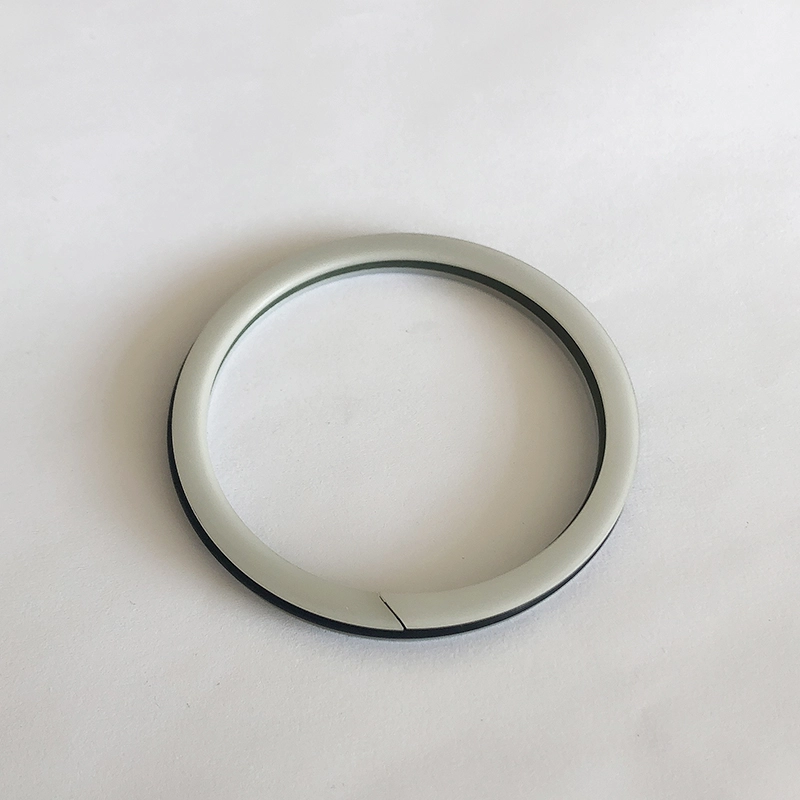

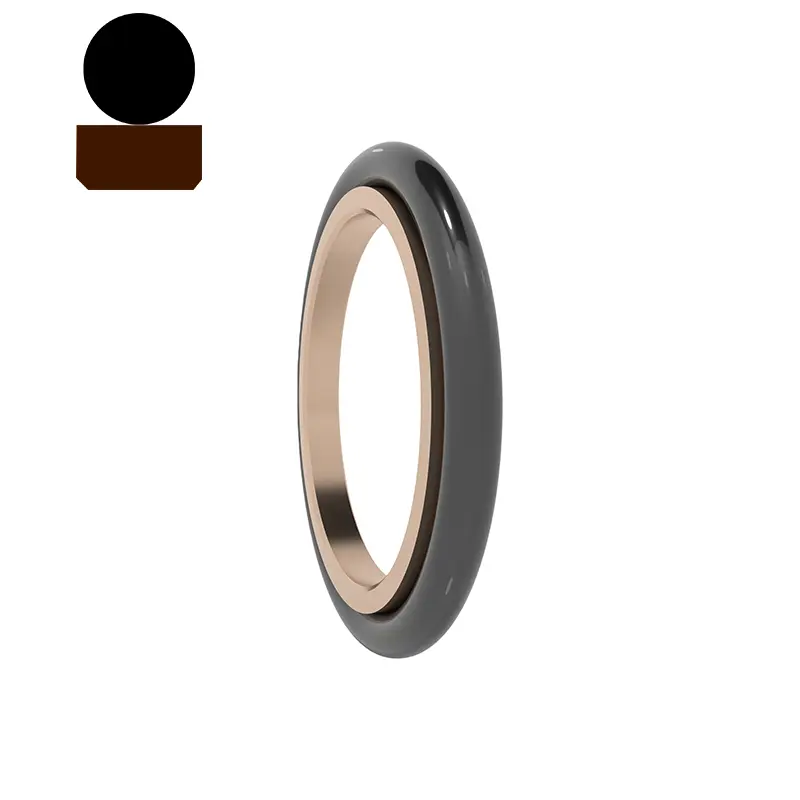

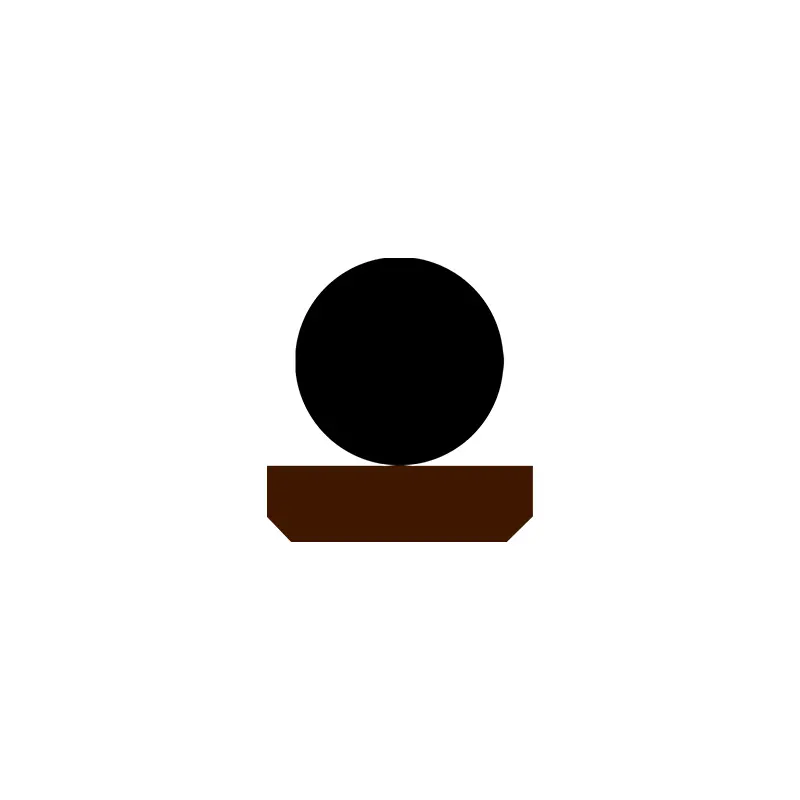

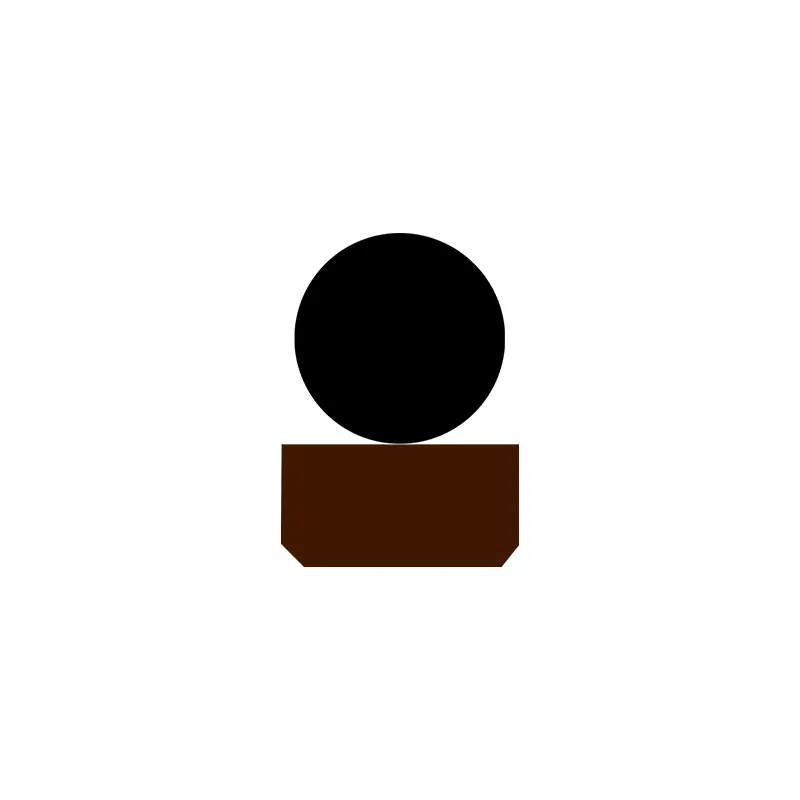

RC11-B está compuesto por un anillo de sellado rectangular PTFE relleno y un anillo de goma en forma de O, adecuado para el sellado de presión bidireccional de movimiento recíprocado hidráulico. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Generalmente se usa junto con un anillo de guía. Las ranuras divididas (abiertas) deben usarse para diámetros de varilla inferiores a 30 mm. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Alta vida, se puede usar para sellos de lubricación sin aceite;

4. Se puede usar para sellar medios de baja viscosidad, como el agua;

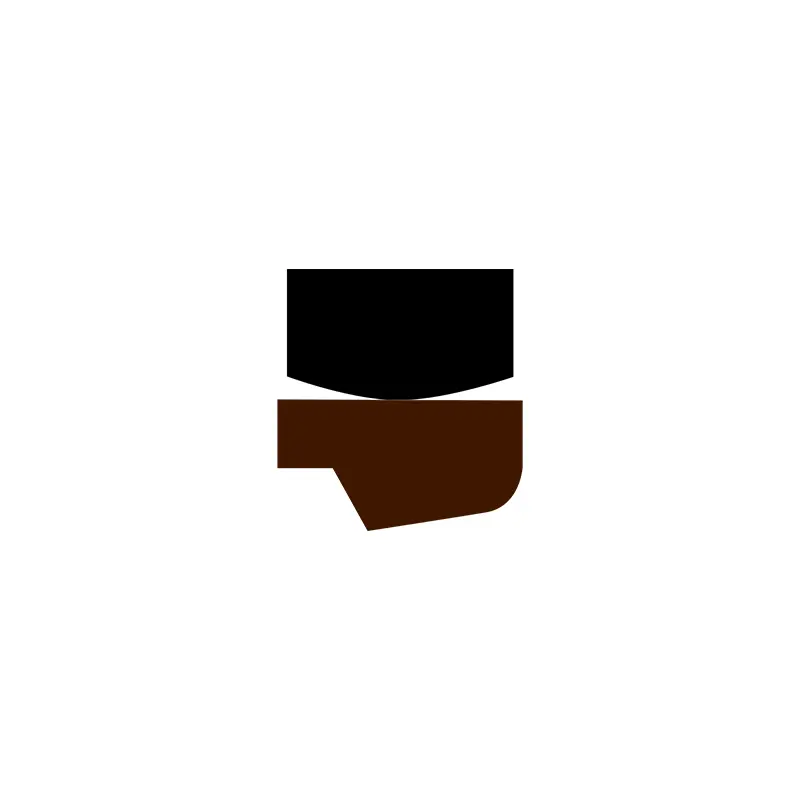

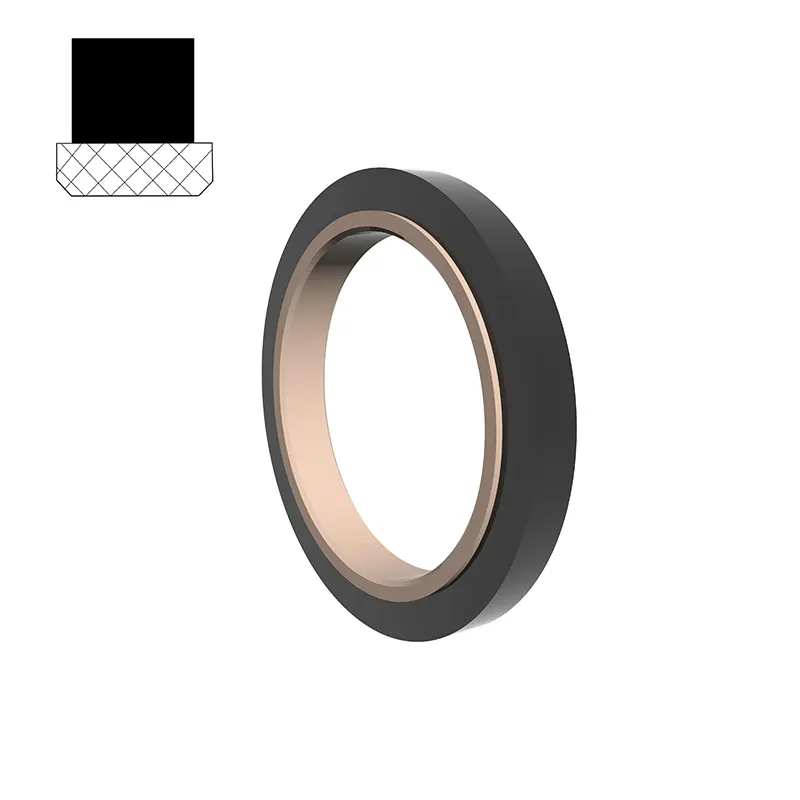

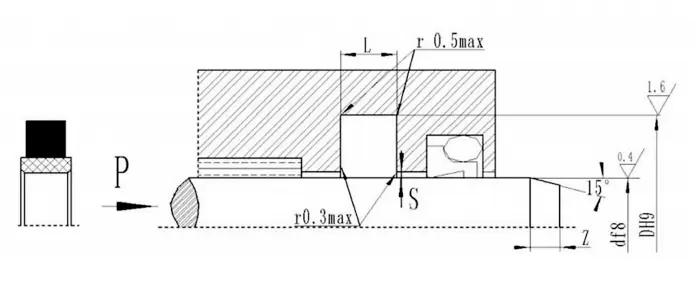

RC12 está compuesto por un anillo de sellado escalonado de PTFE relleno y un anillo de goma rectangular, adecuado para el movimiento de presión de movimiento recíprocado hidráulico de sellado de presión unidireccional. El anillo rectangular proporciona fuerza radial y compensa el desgaste del anillo de sellado. Generalmente se usa junto con un anillo de guía. Las ranuras divididas (abiertas) deben usarse para diámetros de varilla inferiores a 30 mm. Se usa principalmente en equipos hidráulicos pesados.

Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Alta vida, se puede usar para sellos de lubricación sin aceite;

4. Se puede usar para sellar medios de baja viscosidad, como el agua;

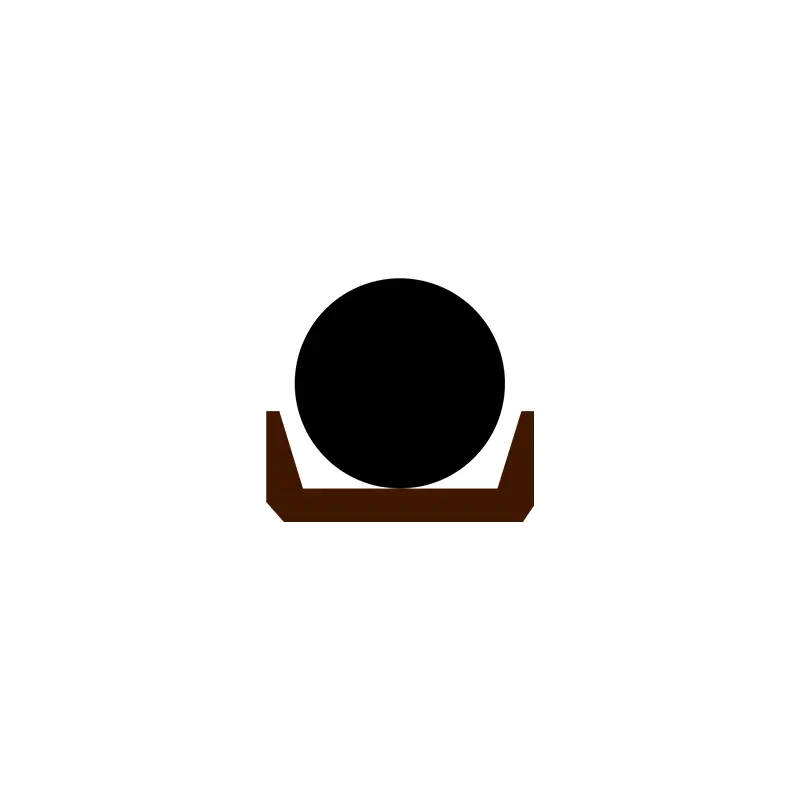

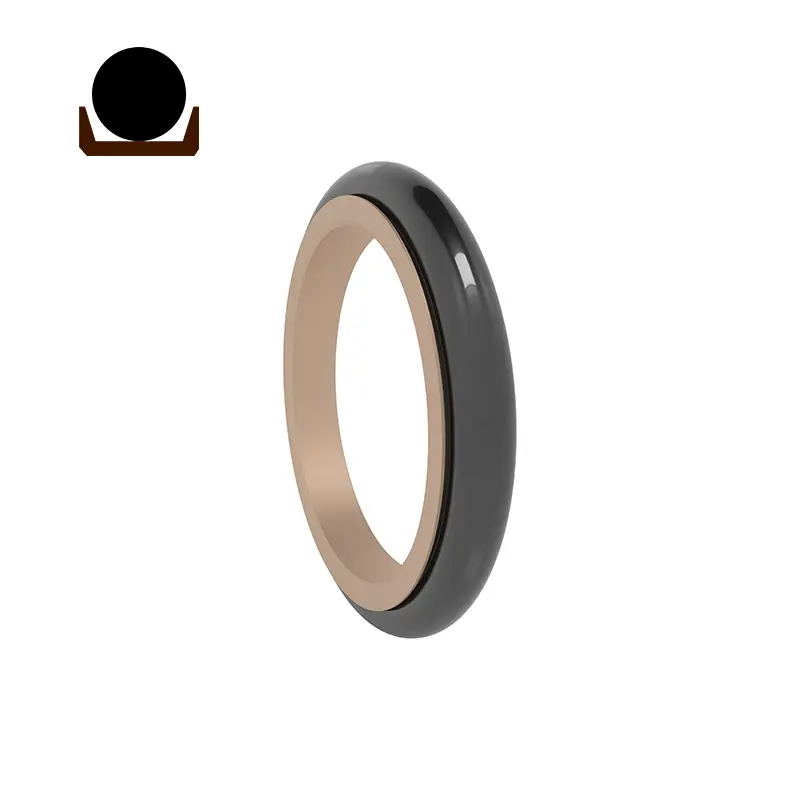

SPNC/RC13 está compuesto por un anillo de sellado en forma de tapa PTFE y un anillo de goma en forma de O, que es adecuado para el sellado de presión bidireccional de movimiento recíproco hidráulico y neumático. El anillo en forma de O proporciona fuerza radial y compensa el desgaste del anillo de sellado. El anillo de sellado adopta un diseño de labios delgado, que tiene una buena capacidad de compensación de seguimiento, por lo que el rendimiento de sellado es bueno y se puede instalar en el surco del anillo GB12350. Las ranuras divididas (abiertas) deben usarse para diámetros de varilla inferiores a 30 mm. Características:

1. Se puede usar tanto para hidráulico como para neumático, y puede usarse para el sellado de presión bidireccional;

2. Baja fricción, pequeña resistencia inicial, movimiento liso, igual fricción dinámica y estática, y sin rastros;

3. Long Life, se puede usar para sellos de lubricación sin aceite;

4. Pequeño espacio estructural, fácil instalación y mantenimiento;

RC14 está compuesto por un anillo de sellado triangular PTFE y un anillo de goma en forma de O, que es adecuado para el sellado de presión unidireccional de movimiento hidráulico y neumático. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Dado que el anillo de sellado adopta un diseño delgado de labios, la capacidad de compensación de seguimiento es mejor, por lo que el rendimiento de sellado es bueno. El surco dividido (abierto) debe usarse para diámetros de varilla inferiores a 30 mm. Características:

1. Se puede usar tanto para hidráulico como neumático;

2 baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

3. Long Life, se puede usar para sellos de lubricación sin aceite;

4. Pequeño espacio estructural, fácil instalación y mantenimiento;

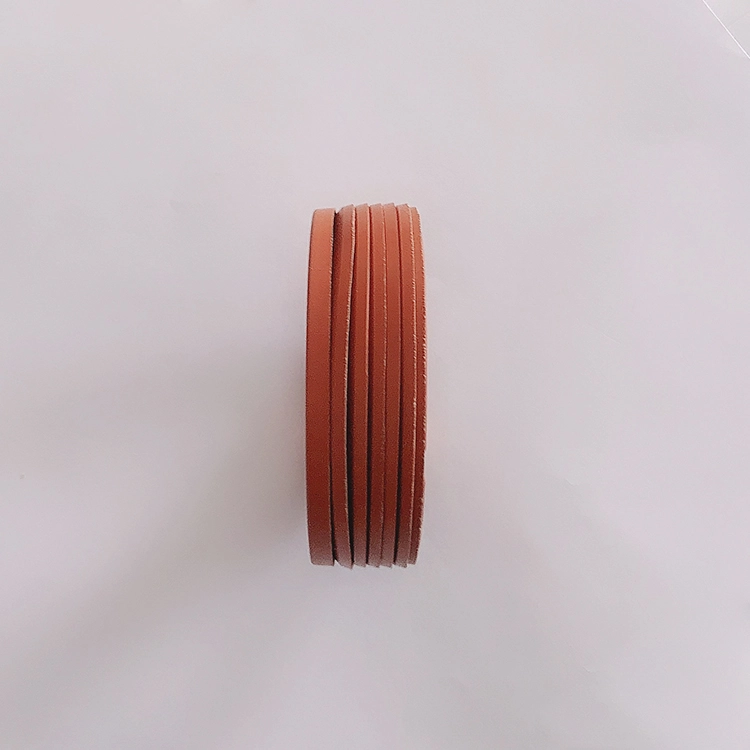

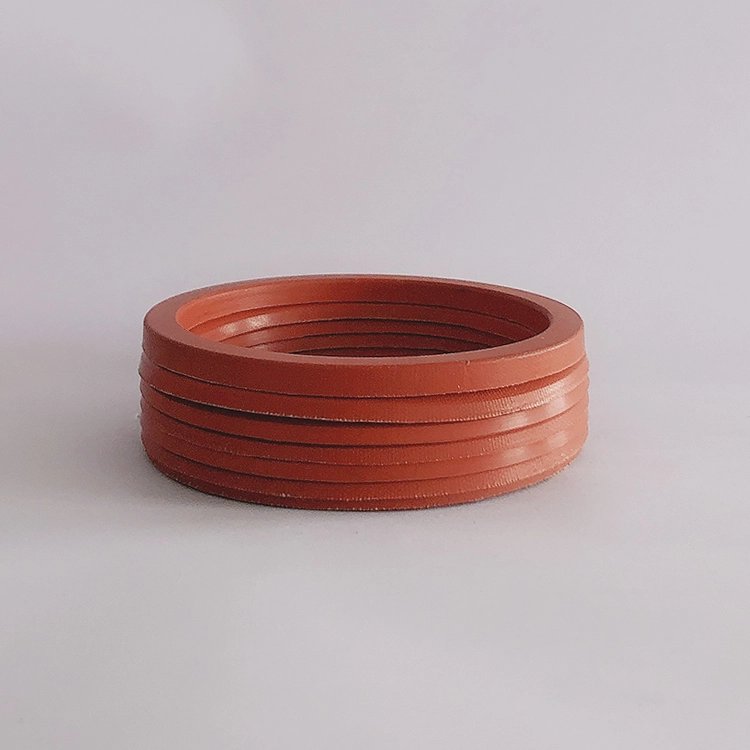

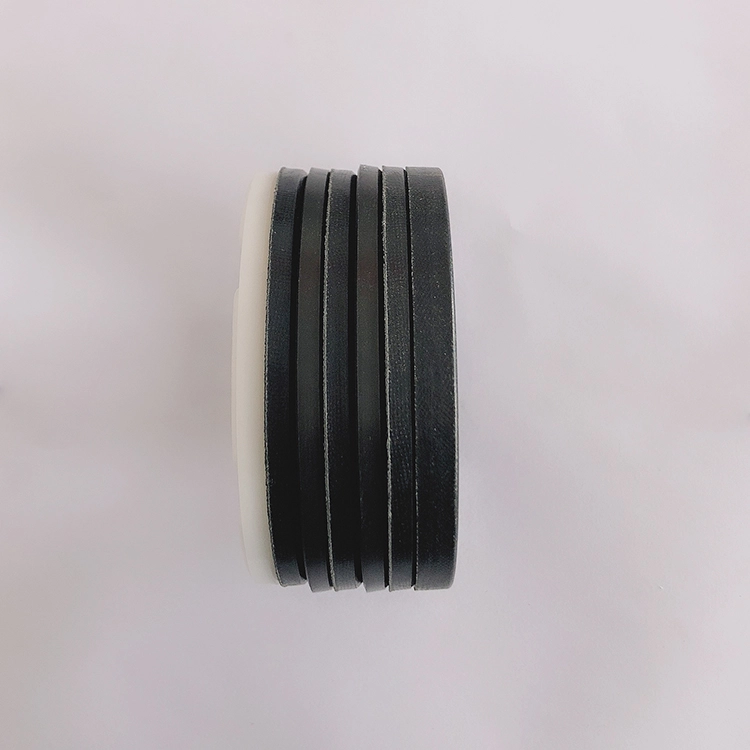

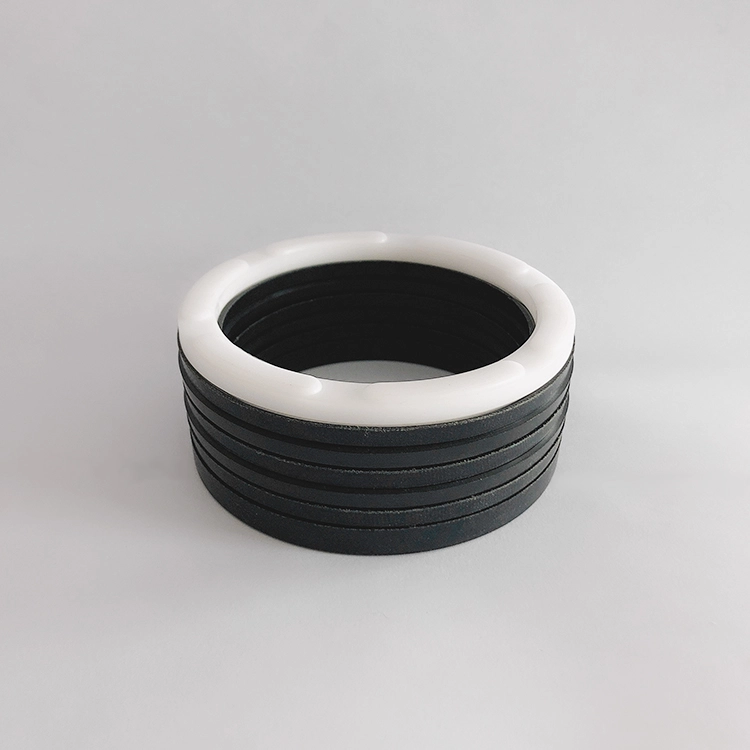

RC15 está compuesto por un conjunto (más de 3) de anillos de sellado en forma de V, un anillo de presión y un anillo de soporte, y es adecuado para el sellado de presión unidireccional de movimiento reciprocante hidráulico. La grasa compatible con el material de sellado debe aplicarse durante la instalación. No se puede instalar en un surco integral (cerrado). Características:

1. Hay una variedad de materiales disponibles, que se pueden ajustar de manera óptima para adaptarse a diversos propósitos;

2. Se puede usar en condiciones de trabajo duras y es adecuado para casi todos los medios y condiciones duras;

3. Tiene una larga vida útil y puede usarse para sellos lubricados sin aceite (selección razonable de material);

4. El sellado y la fricción se pueden ajustar ajustando la junta, y el tamaño axial se puede ajustar agregando o eliminando el anillo de sellado en forma de V;

5. Puede funcionar de manera efectiva incluso si la calidad de la superficie de sellado es pobre.

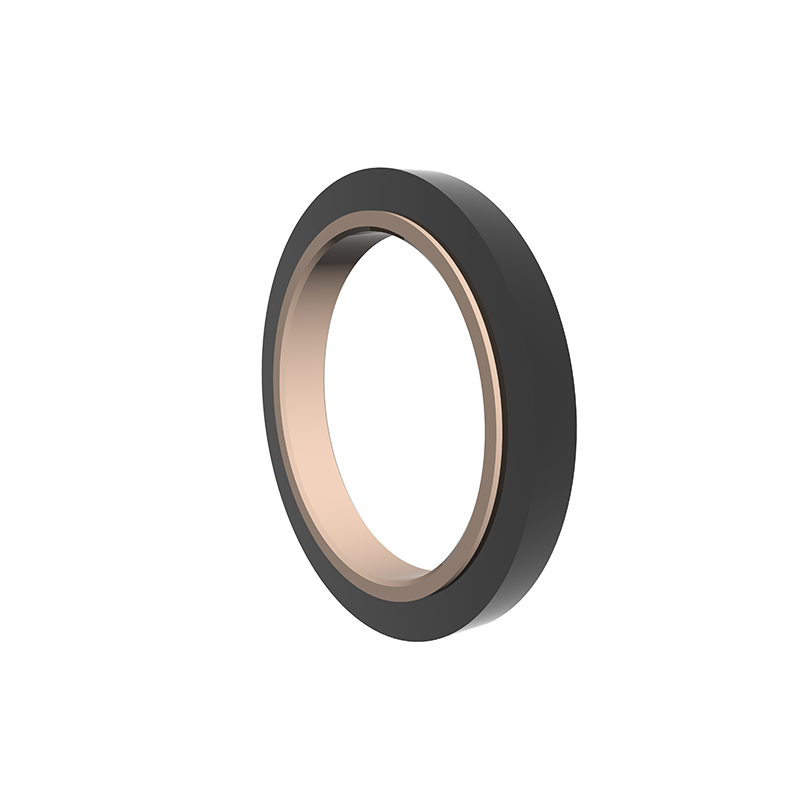

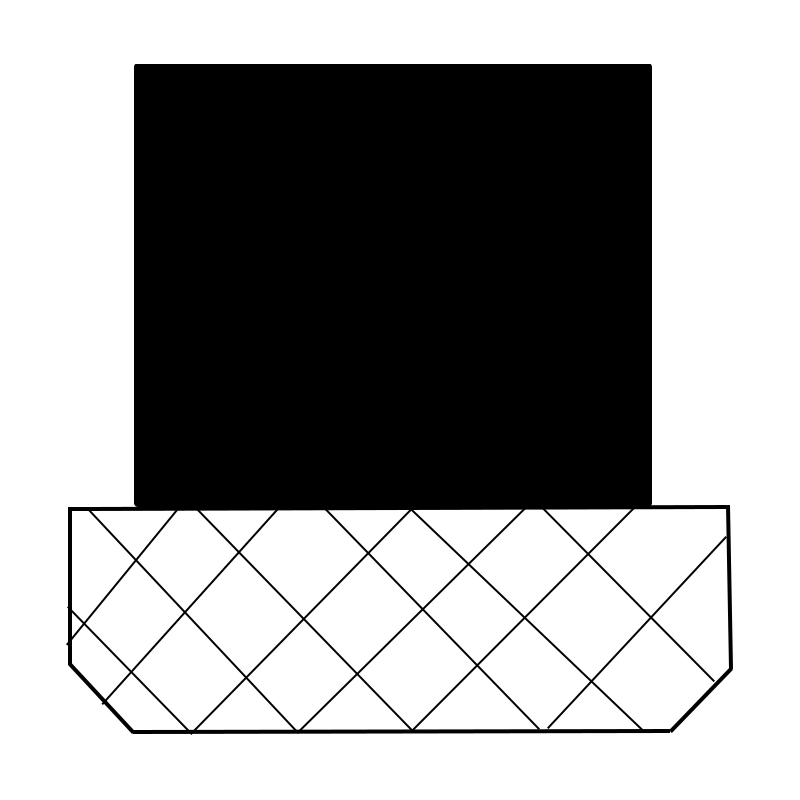

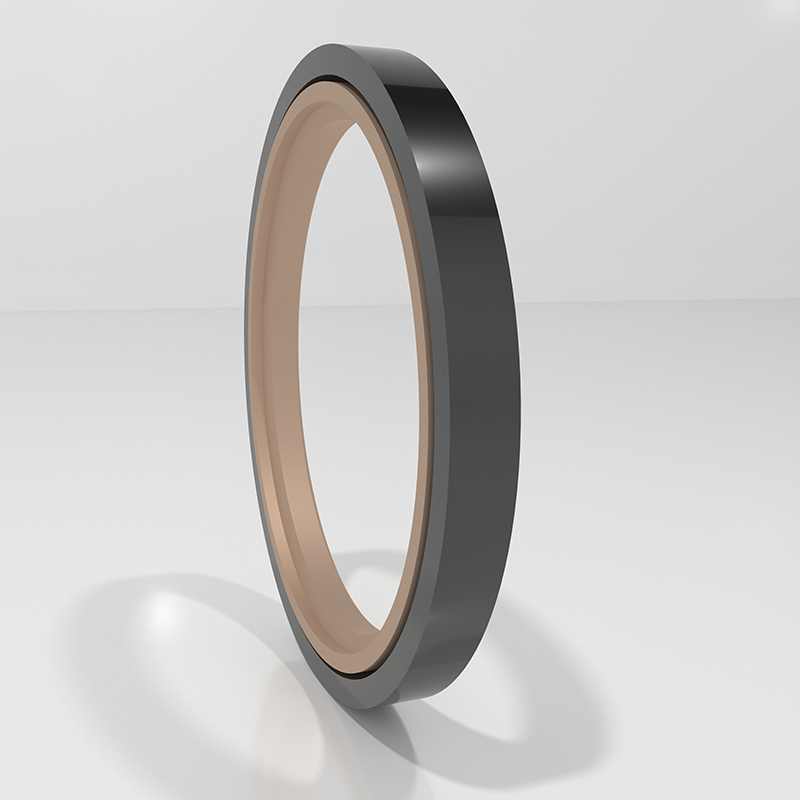

SPN está compuesto por un anillo de sellado rectangular PTFE relleno y un anillo de goma rectangular, adecuado para el sellado de presión bidireccional de movimiento recíprocado hidráulico y neumático. El anillo rectangular proporciona fuerza radial y compensa el desgaste del anillo de sellado. Las ranuras divididas (abiertas) deben usarse para diámetros de varilla inferiores a 30 mm.

Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Se pueden usar sellos hidráulicos y neumáticos de doble uso, para el sellado de presión bidireccional;

3. Alta vida, se puede usar para sellos de lubricación sin aceite;

4. Pequeño espacio estructural, fácil instalación y mantenimiento;

RC17 es adecuado para el sellado de presión bidireccional recíprocado hidráulico y neumático. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Las ranuras divididas (abiertas) deben usarse para diámetros de varilla inferiores a 30 mm. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Se pueden usar sellos hidráulicos y neumáticos de doble uso, para el sellado de presión bidireccional;

3. Long Life, se puede usar para sellos de lubricación sin aceite;

4. Pequeño espacio estructural, fácil instalación y mantenimiento:

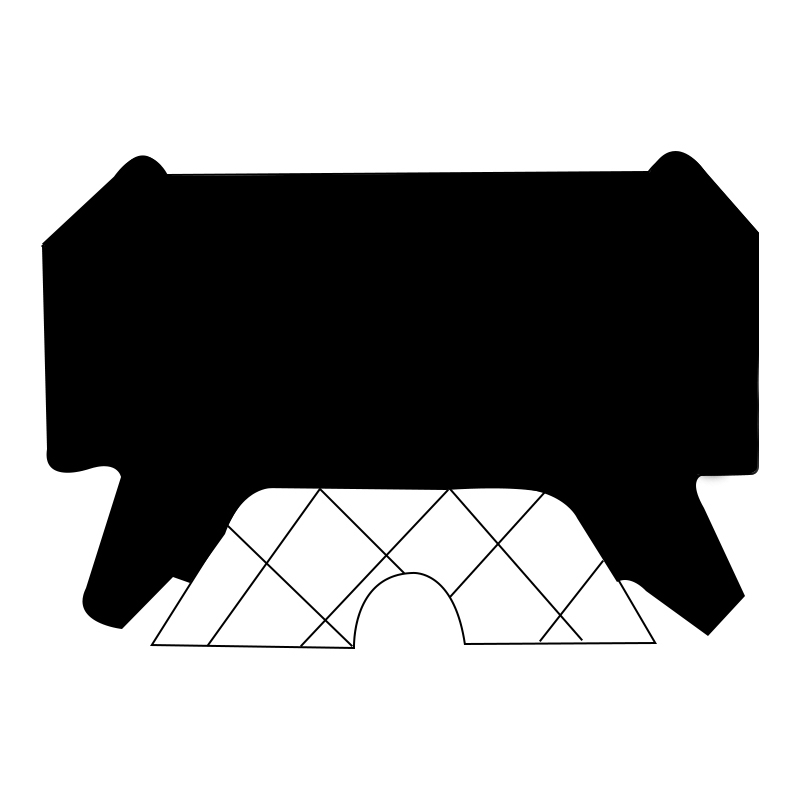

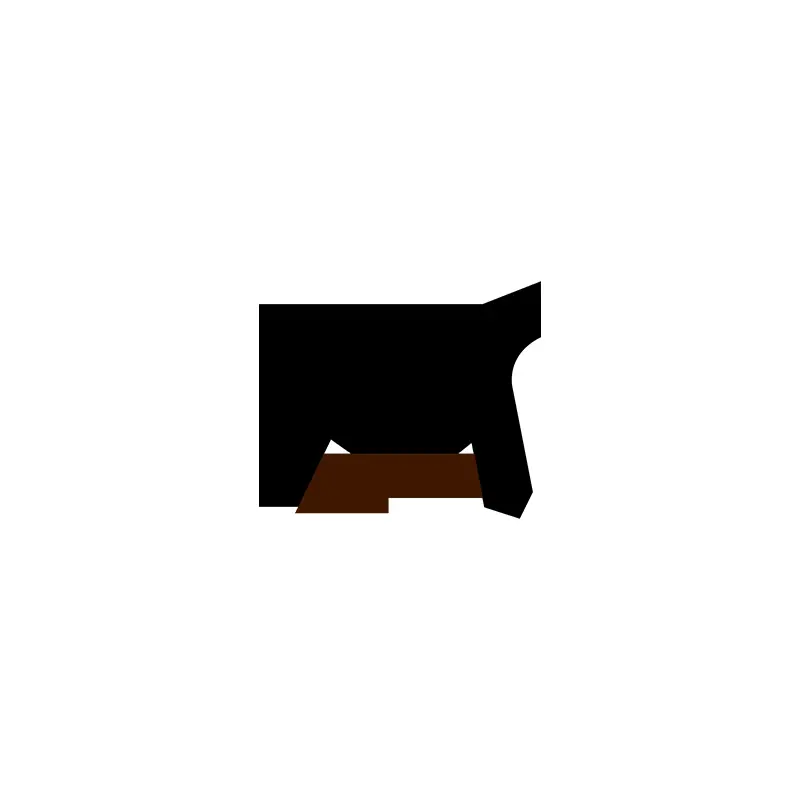

GTDI está compuesto por un elastómero de caucho de forma especial (o poliuretano) y un anillo de sellado PTFE modificado, y tiene las características de un buen sellado, vida larga, baja fricción, etc. TDMI está compuesto por un goma de forma especial (o de poliuretano) y un anillo de sellado de PTFE modificado, y tiene las características de sellado de larga vida, baja vitalidad, no fricción, no, el elastómero de ggdi, etc., etc. Compuesto por un anillo de sellado lleno de PTFE, dos anillos de soporte de plástico en forma de L y una junta tórica de fuerza elástica, y tiene las características del buen sellado, la vida larga, la baja fricción, sin arrastre, etc.

El anillo de sellado de tipo BD es un sello de varilla de pistón, utilizado principalmente para sellar los cementerios, las varillas de pistón, las máquinas de forja y el equipo hidráulico para equipos para caminar. Características:

1. Insensible a las cargas de vibración y los picos de presión

2. Buena capacidad anti-extrusión

3. Mejor sellado bajo sin carga y baja temperatura

4. Adecuado para duras condiciones de trabajo

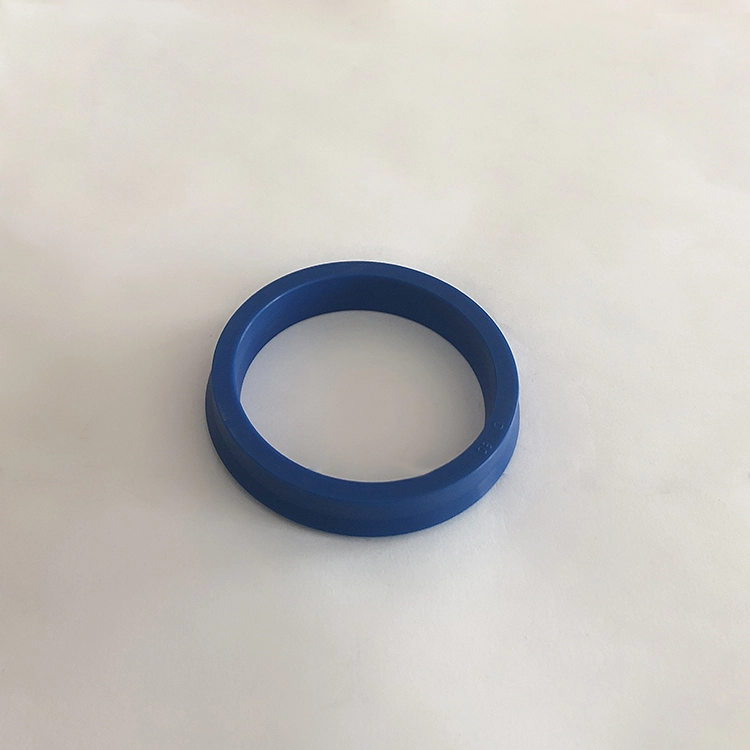

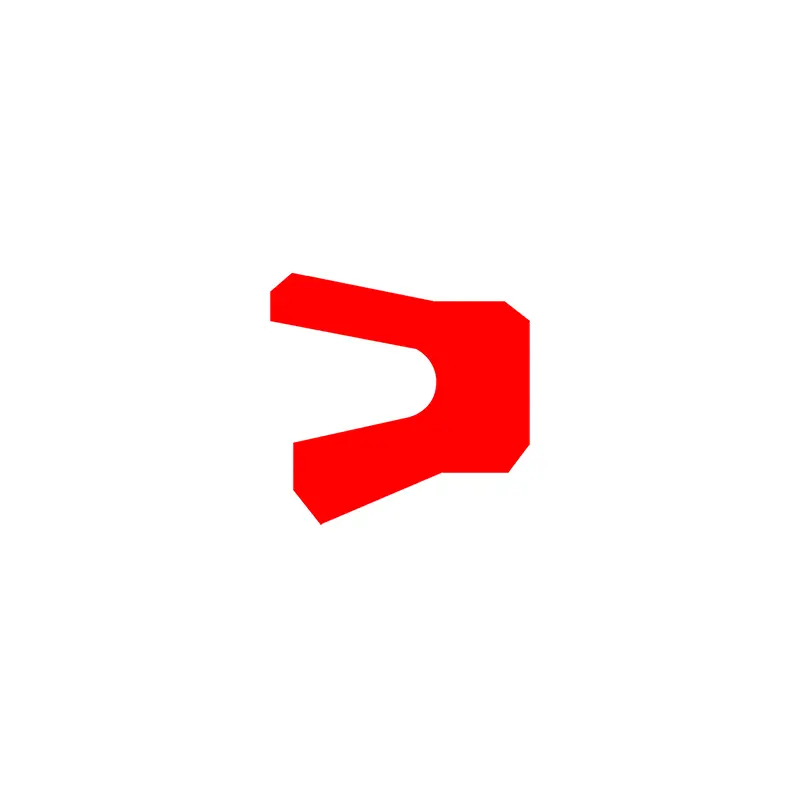

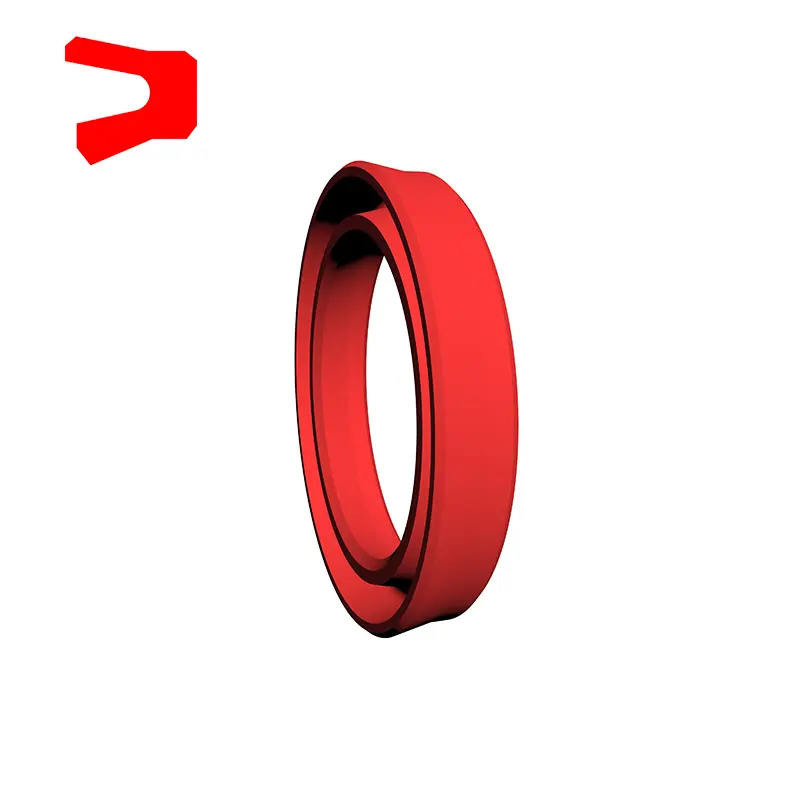

El anillo de sello de tipo YXD para el eje es un sello asimétrico especialmente utilizado en la varilla del pistón. Es adecuado para el sellado unidireccional del movimiento de reciprocidad hidráulica y tiene un buen rendimiento de sellado. Cuando se usa por debajo de 12 ~ 32MPa, se requiere un anillo de retención en el talón. El surco se ajusta al estándar JB/ZQ4265-97. Sus características:

1. Aplicable a cargas de luz y cargas medianas;

2. Buen rendimiento de sellado para sellos de alta presión y de baja presión;

3. Hay una variedad de materiales disponibles, y el rendimiento de resistencia media es más extenso;

4. Estructura simple y fácil instalación y mantenimiento.

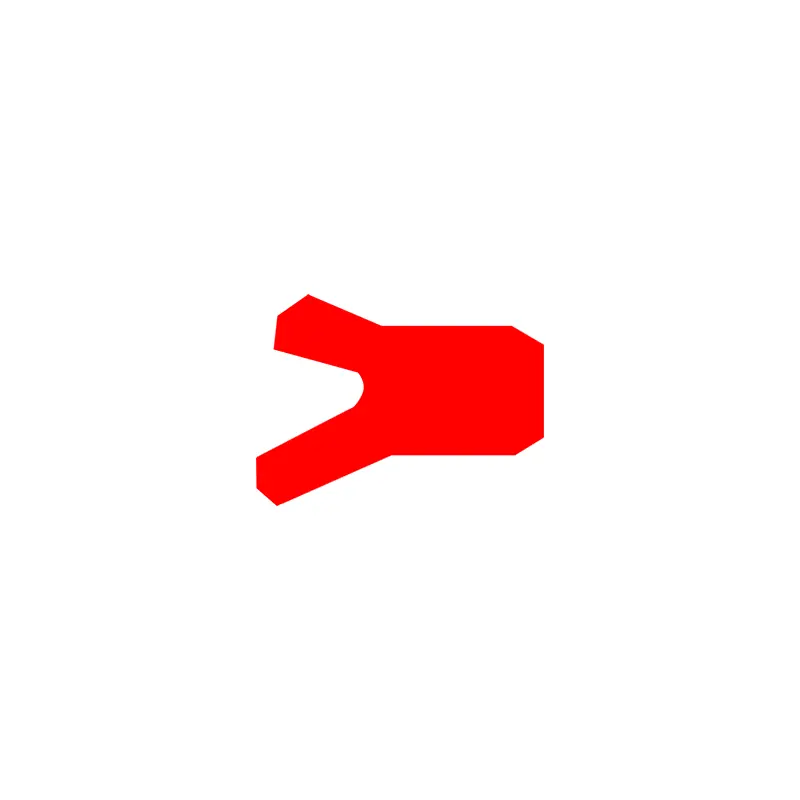

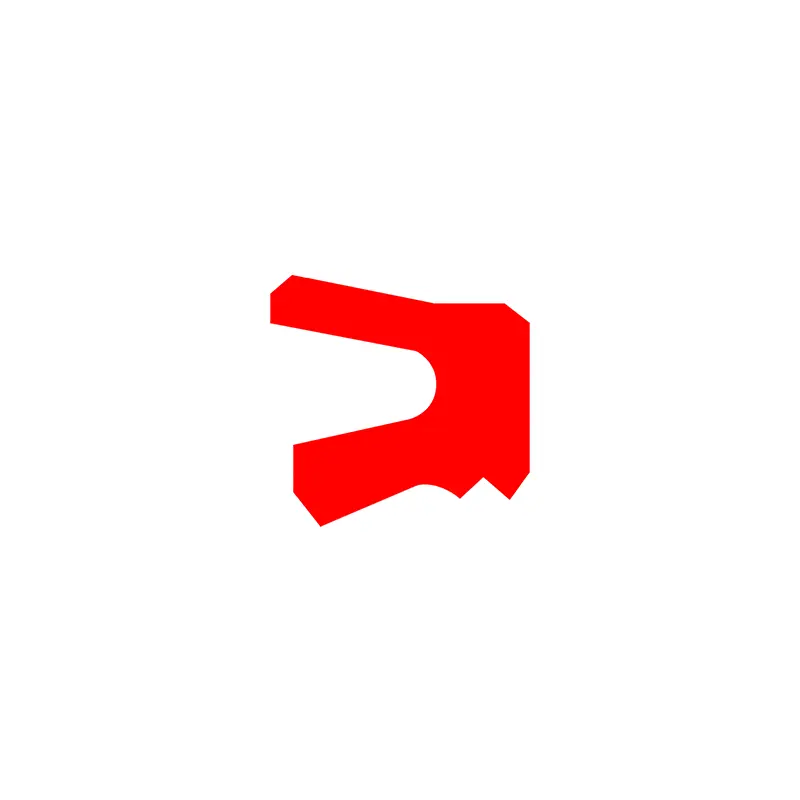

El anillo de sello RCUR es un sello asimétrico especialmente utilizado en la varilla de pistón, adecuado para el sellado unidireccional del movimiento reciprocante hidráulico, con un buen rendimiento de sellado. El surco se ajusta al estándar ISO5597. Se utiliza como sello auxiliar en el sistema de sellado. Sus características:

1. Buen rendimiento de sellado estático y dinámico;

2. Capacidad de recuperación de aceite residual fuerte en condiciones dinámicas;

3. Estructura simple y fácil instalación y mantenimiento.

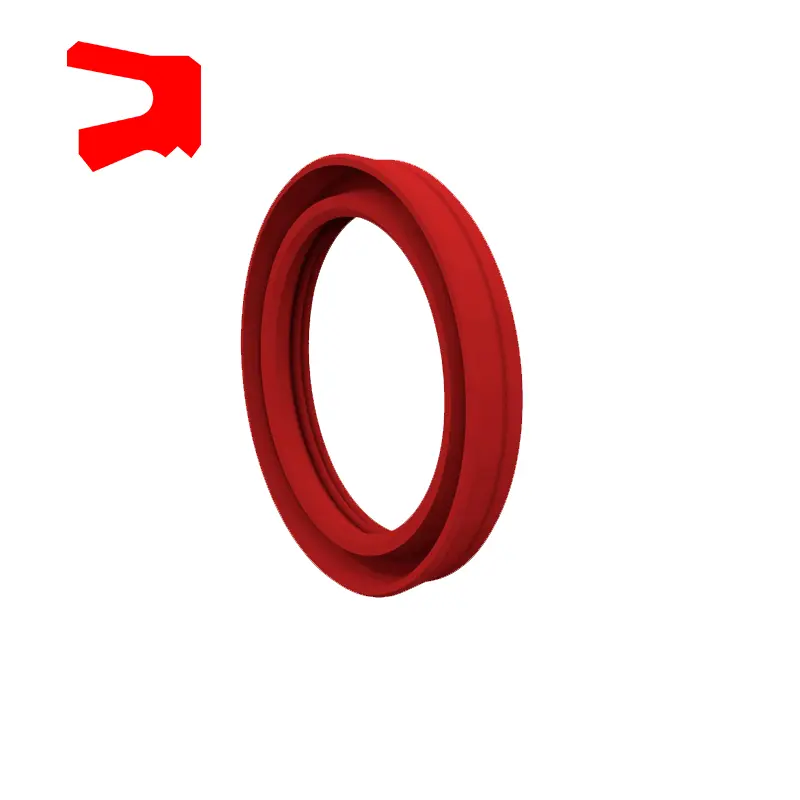

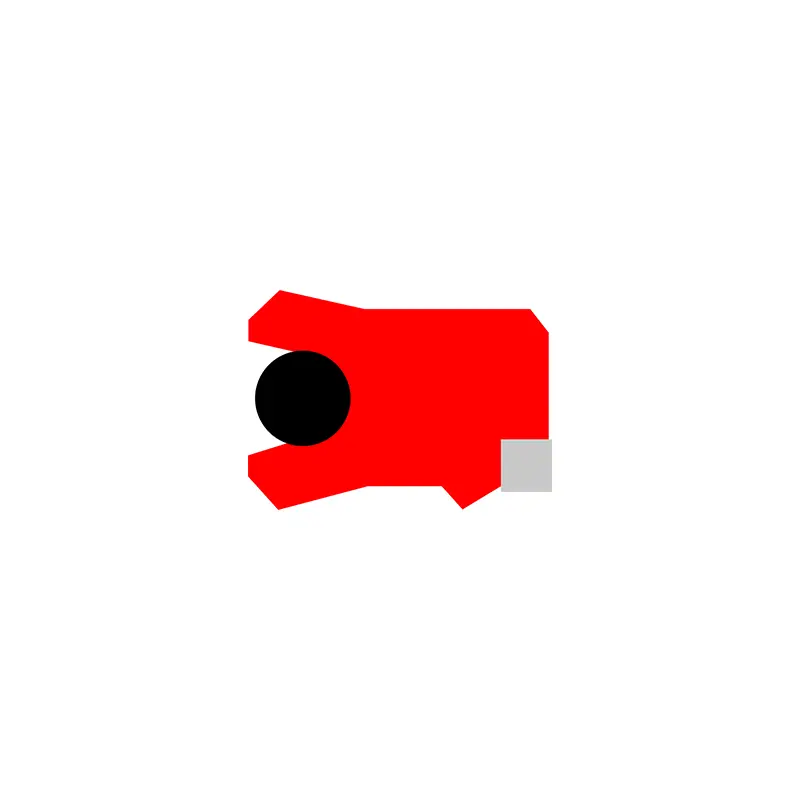

El anillo de sello RCUSR es un sello asimétrico especialmente utilizado en la varilla del pistón, con el labio auxiliar en el lado interno del anillo de sello. Es adecuado para el sellado unidireccional del movimiento de reciprocidad hidráulica y tiene un buen rendimiento de sellado. El surco se ajusta al estándar ISO5597. Se puede usar solo o como un sello auxiliar en el sistema de sellado. Sus características:

1. Buen rendimiento de sellado estático y dinámico;

2. Baja fricción, movimiento suave, capacidad de recuperación de aceite residual fuerte en condiciones dinámicas;

3. Estructura simple y fácil instalación y mantenimiento.

Características y aplicaciones del producto:

Selección de material

1. Se pueden seleccionar los materiales de junta tórica de soporte: caucho de nitrilo R01 (NBR), fluororruber Ro2 (FKM), etc.

2. Materiales de anillo de sellado: PTFE2, PTFE3, PTFE4, PU, ​​etc.

Selección de material RC15

1. Material de anillo de presión: politetrafluoroetileno, tela de nitrilo, tela de fluororruber, nylon, polioximetileno

2. Material de anillo en V: politetrafluoroetileno, caucho de nitrilo, tela de nitrilo, fluororuber, tela fluororruber, poliuretano

3. Material del anillo de soporte: tela de nitrilo, tela de fluororruber, nylon, polioximetileno, politetrafluoroetileno

RCUR Selección de material Poliuretano (PU)

Ejemplo de pedido:

Modelo de pedido RC11-40x55.1x6.3-ptfe3-r01

Modelo de pedido RC11-B-40X55.1X6.3-PTFE3-R02

Diámetro de fila de modelo X Diámetro de la ranura x Ancho de surco PTFE3 Código de material PTFE modificado PTFE R01, código de material de anillo R02-O

Modelo de pedido RC12-40X55X7.5-PTFE3-R01

Diámetro del modelo de modelo X Diámetro del surco x Ancho de ranura de grove PTFE3 Código de material de anillo de tetrafluoroetileno modificado PTFE3 Código de material de anillo R01-Rectangular

Modelo de pedido RC13-80-PTFE3-R01 o SPNC-80-PTFE3-R01

RC13/SPNC-Modelo 80 Diámetro del eje D PTFE3-PTFE Código de material R01-O-anillo Código de material

Modelo de pedido RC14-80-PTFE3-R01

Código de material RC14-Model 80 del eje D PTFE3-PTFE Código de material R01-O-ON-ON

RC15

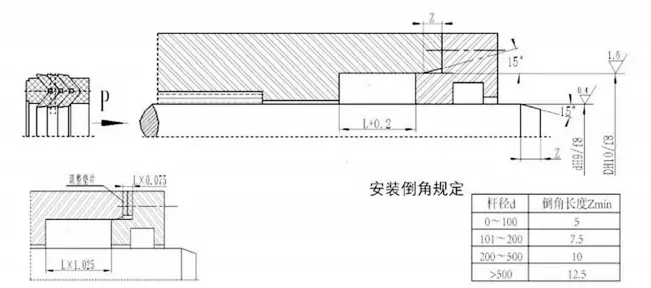

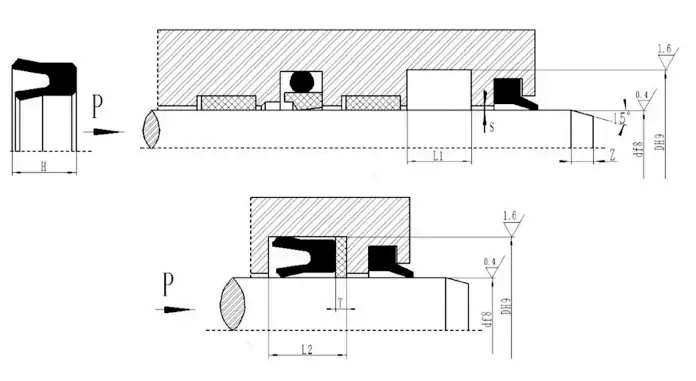

Ejemplo de pedido RC15-A-40X55X22.5RC15-A-MODEL DXDXL Regulaciones de chaflán de instalación

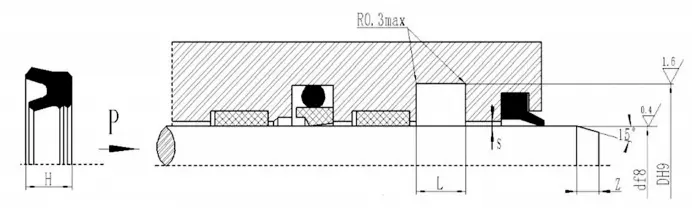

El sello combinado en forma de V puede lograr el mejor estado de sellado y fricción ajustando el tamaño axial de la junta. El desgaste inicial después de la operación a largo plazo se puede extender ajustando el tamaño axial. Se recomienda que el tamaño axial ajustable de la cavidad de sellado sea diseñado para ser 1.025L, y la cantidad de ajuste es 7.5%l.

SPN

Modelo de pedido SPN-D*D*L-PTFE3-R01 Diámetro de la barra*Groove Diámetro de fondo*Ancho de ranura

Código de material PTFE modificado de SPN Modelo PTFE3 Código de material de anillo R01-Rectangular R01

RC17

Modelo de pedido RC17-D*D*L-Ptfe3-R01 Diámetro de la barra*Groove Diámetro inferior*Ancho de ranura

GTD

TDMI

Ggdi

Bd

Modelo de pedido BD40*55*11.4 Diámetro de la barra × Diámetro de la ranura × Altura del sello

Yxd

Modelo de pedido YXD63X75X14 -R01 Diámetro de la barra × Diámetro de la ranura × Altura del sello - Código de material

Rcur

Modelo de pedido RCUR63X73 × 10 Diámetro de varilla × Diámetro de la ranura × Altura del sello

Modelo de pedido RCUSR63X73X6 Diámetro de la barra × Diámetro de la ranura × Altura del sello
