Descripción del Producto

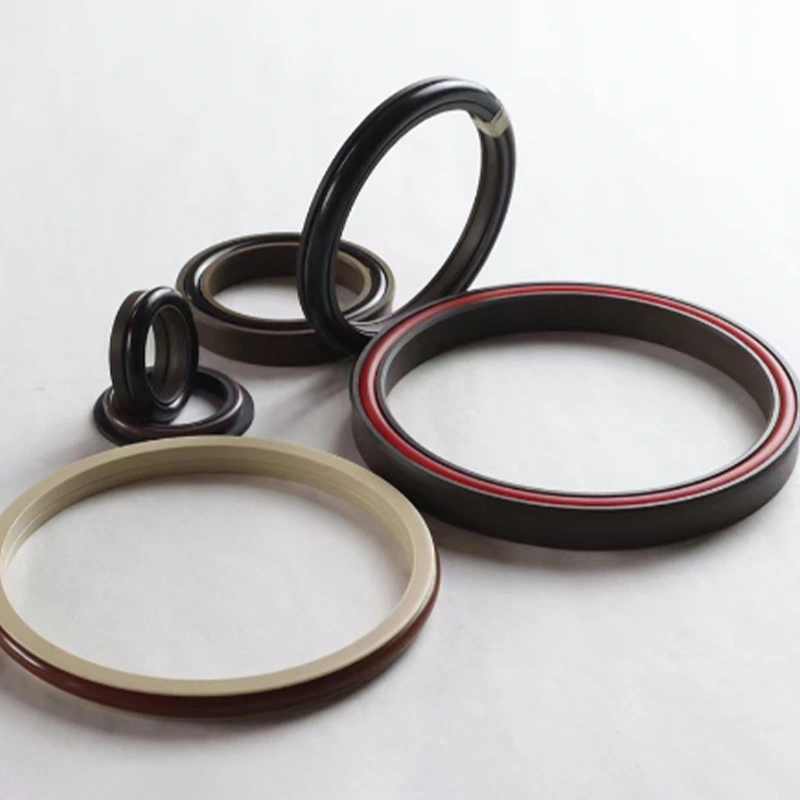

Sellos hidráulicos para agujeros de pistón, en nuestro centro de fábrica e I + D, hay modelos y tipos subdivididos, cada uno con sus propias características, pero hemos logrado un estricto control de calidad.

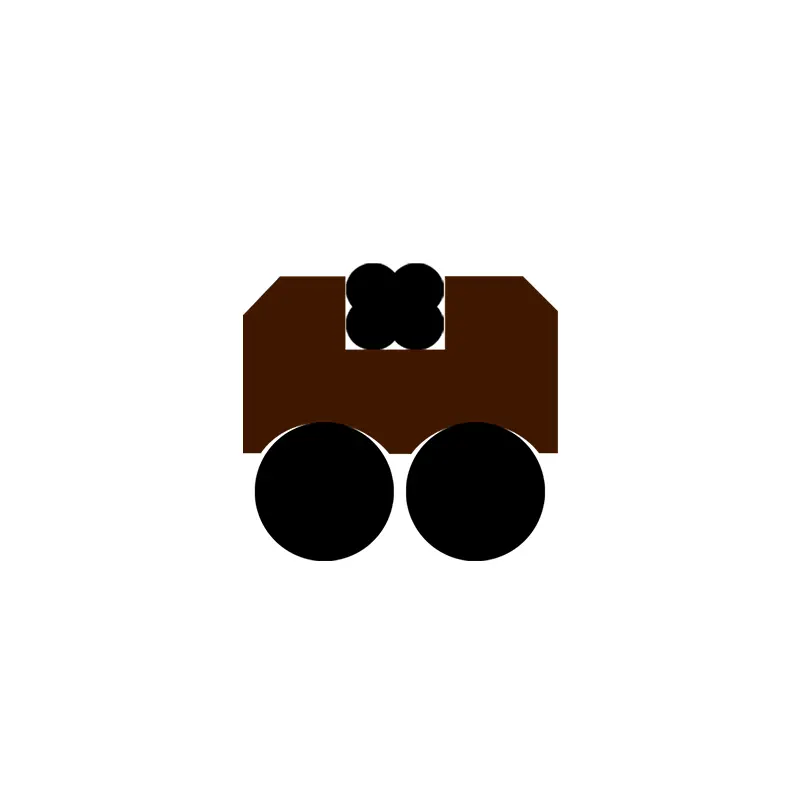

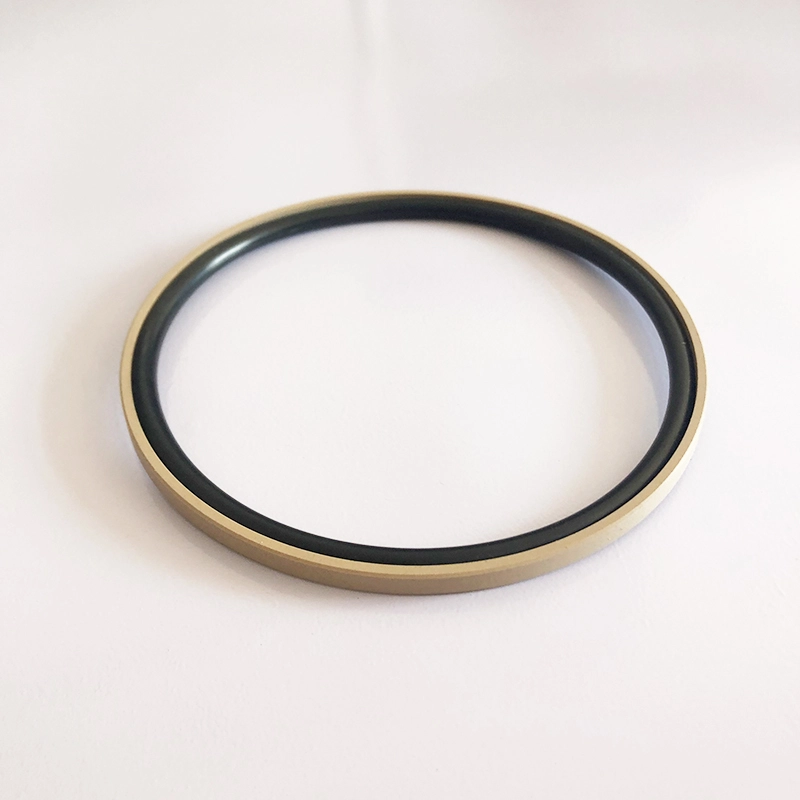

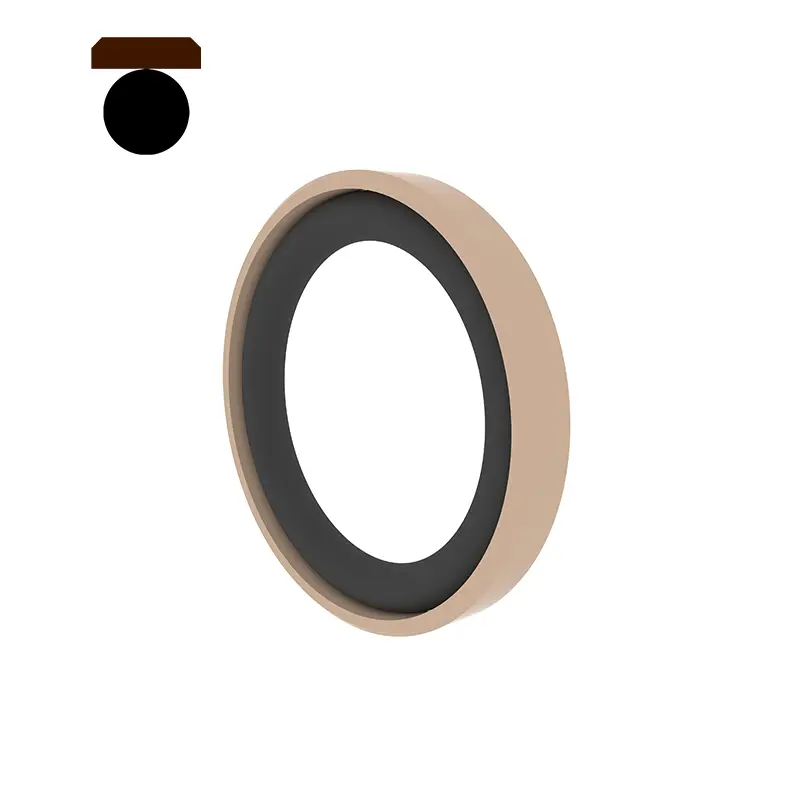

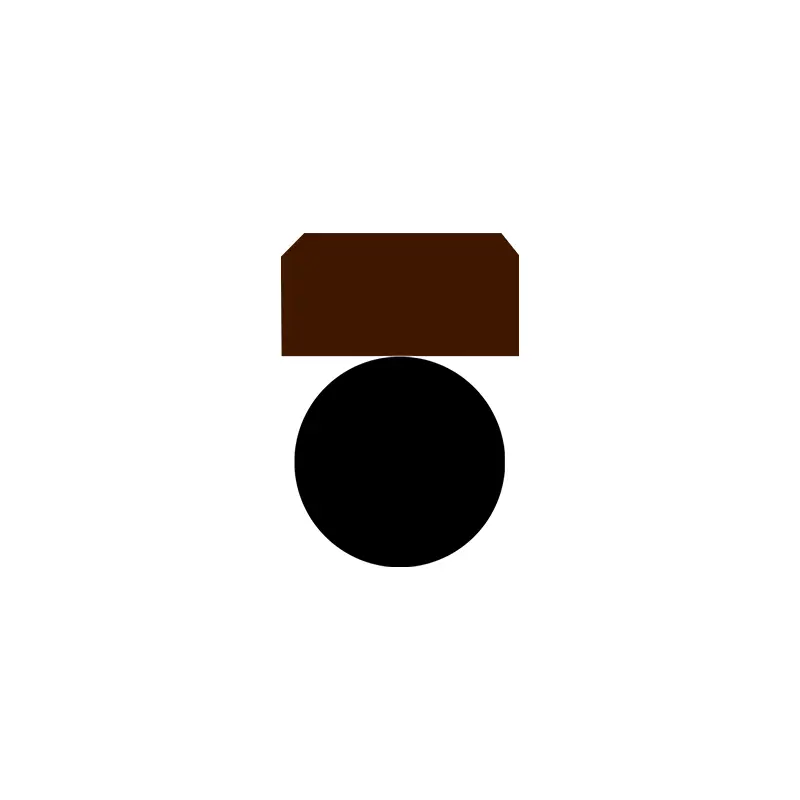

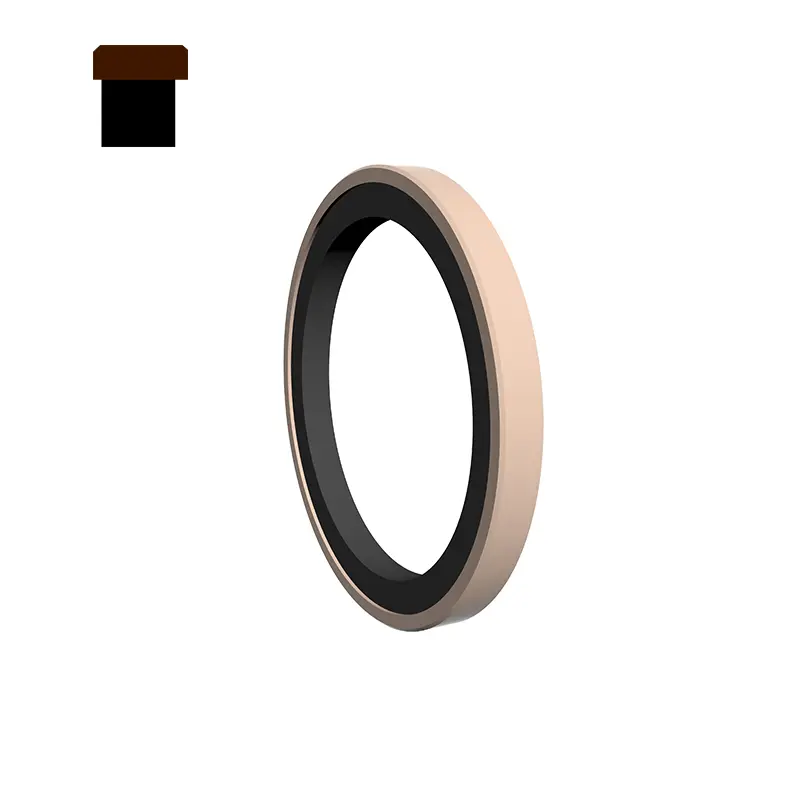

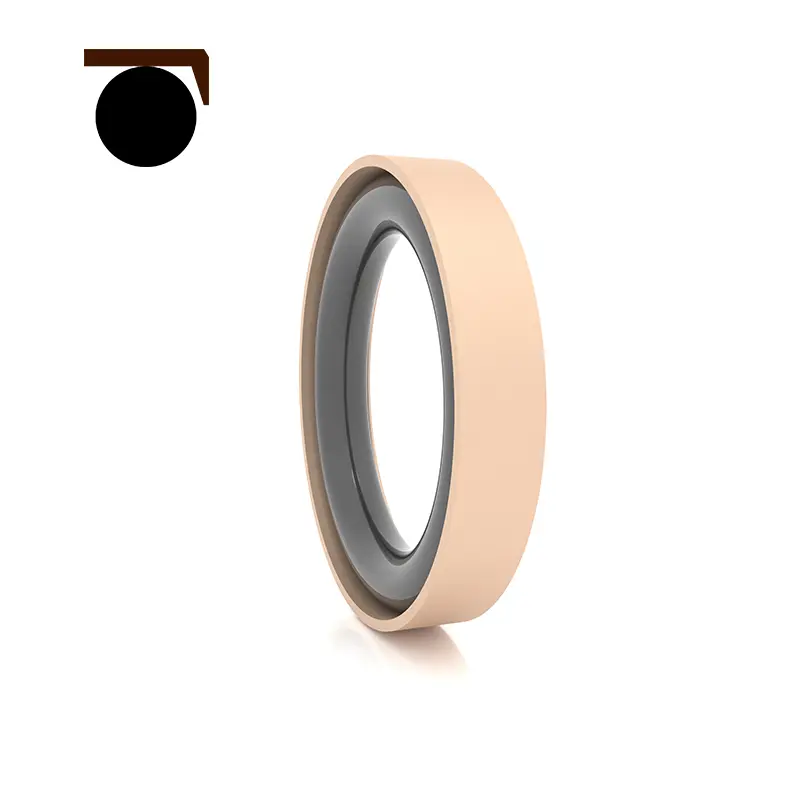

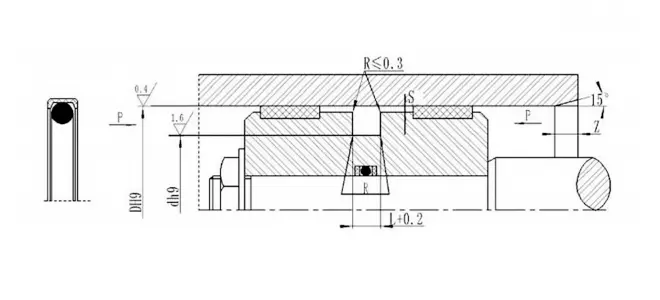

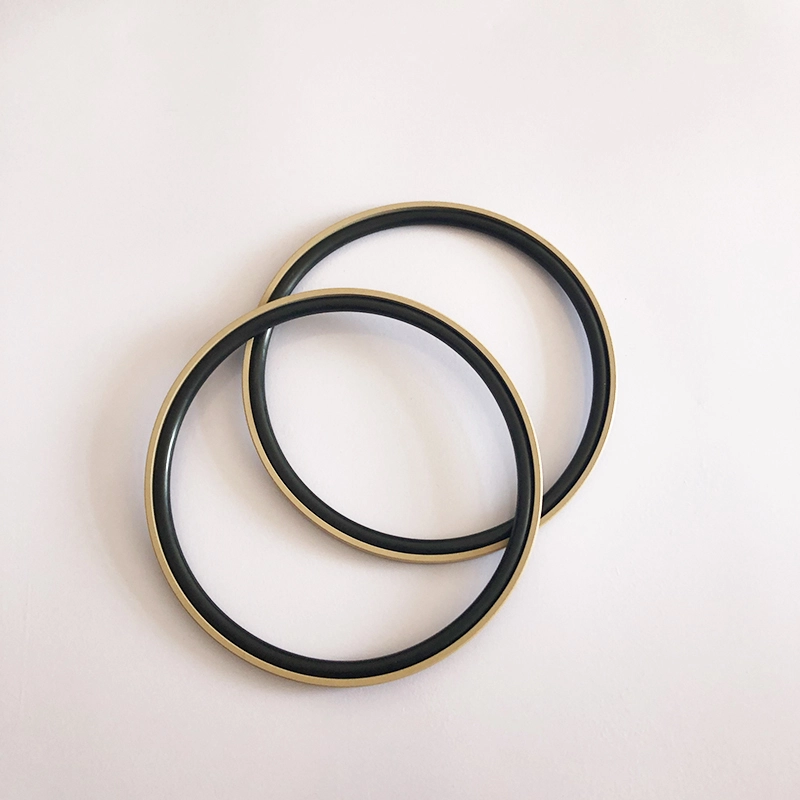

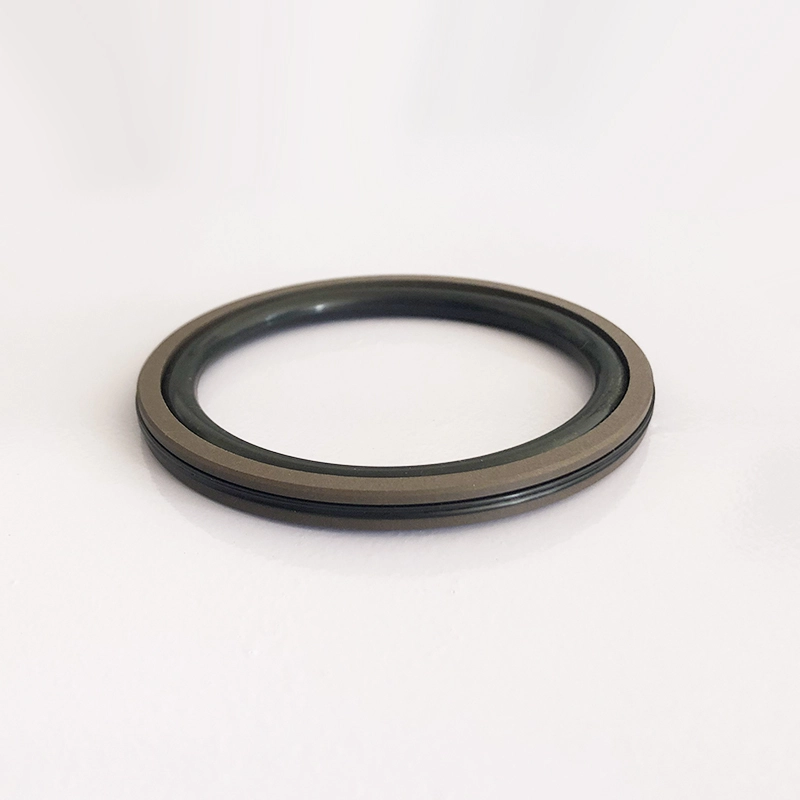

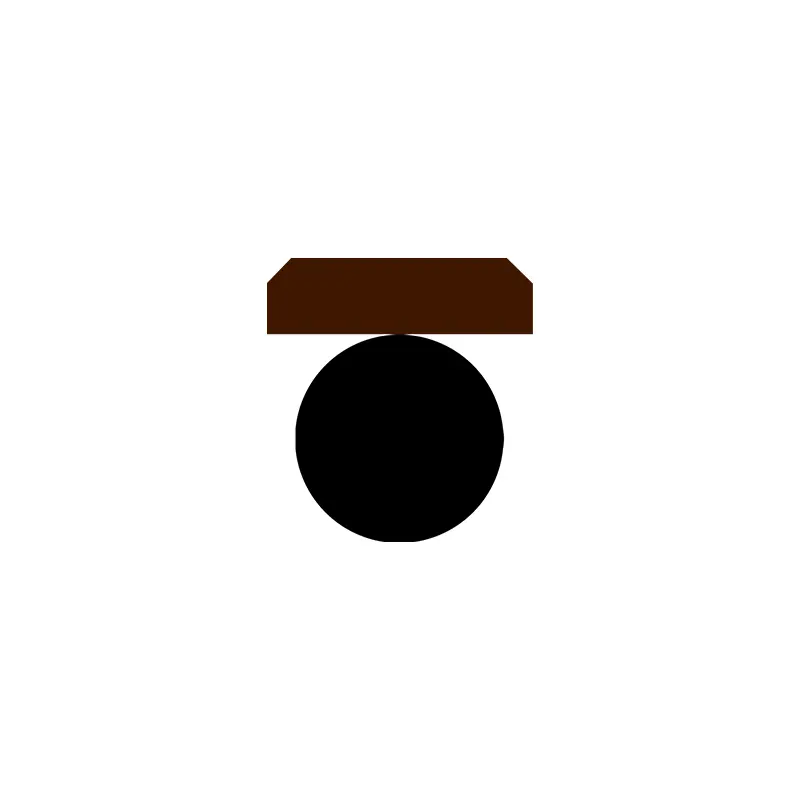

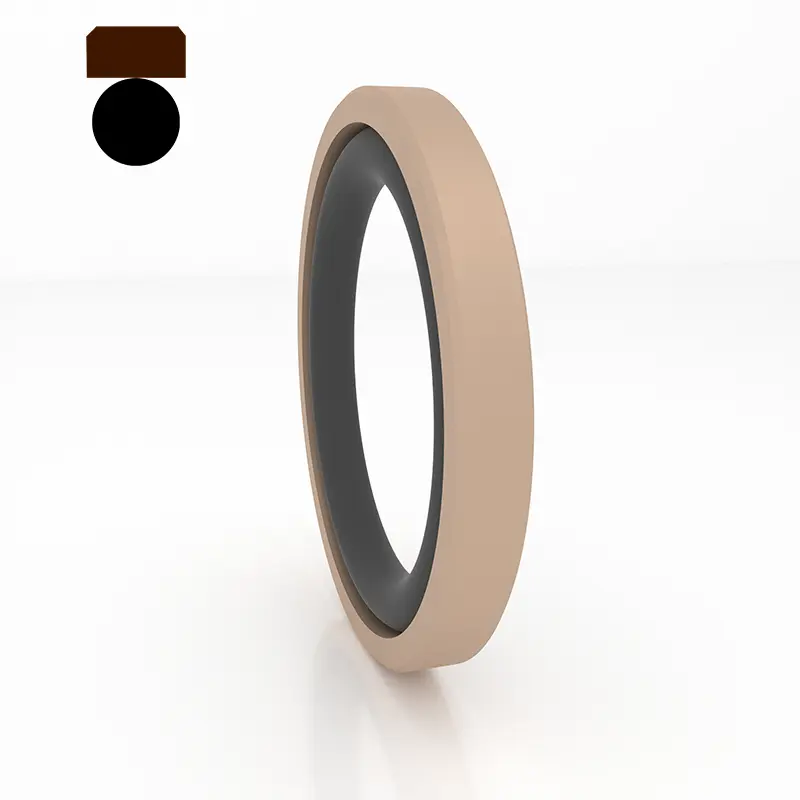

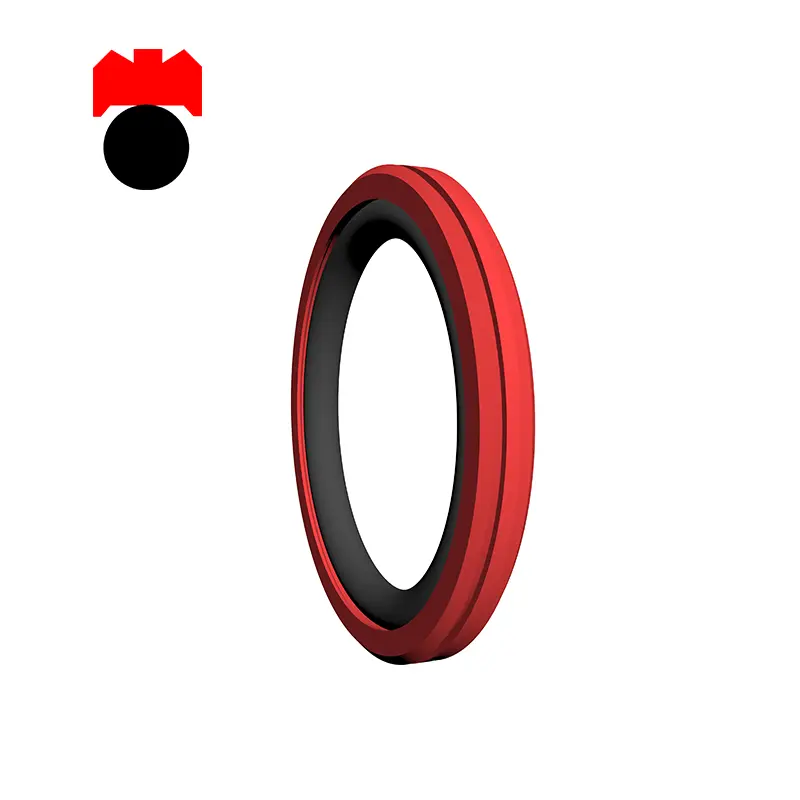

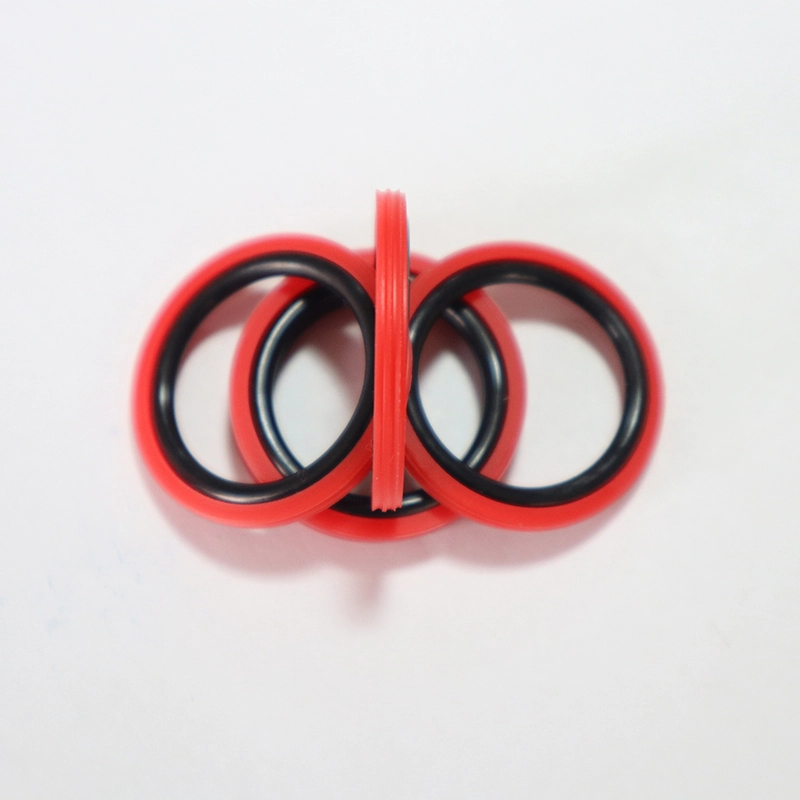

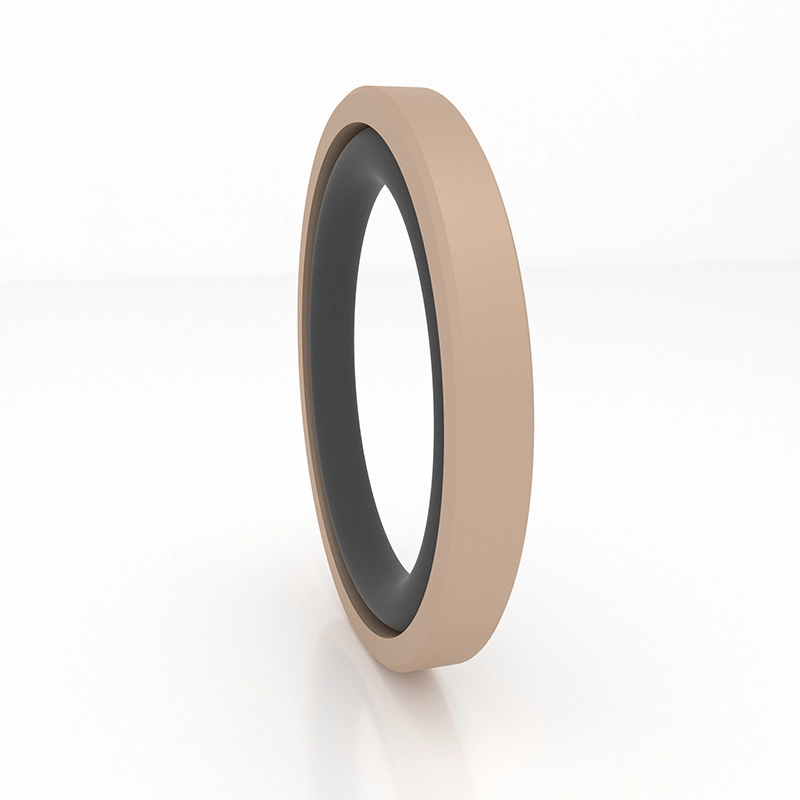

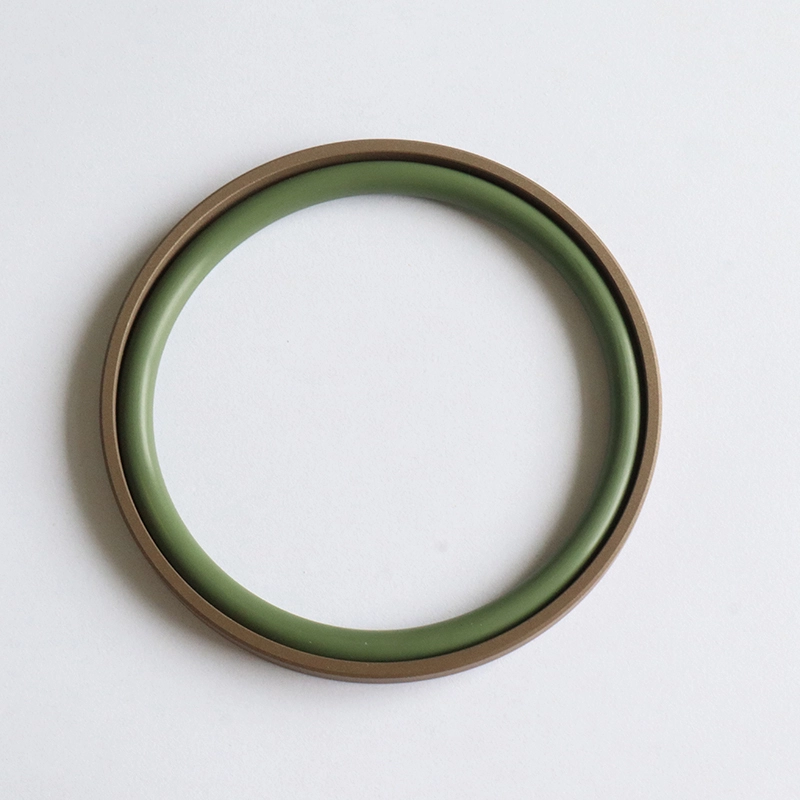

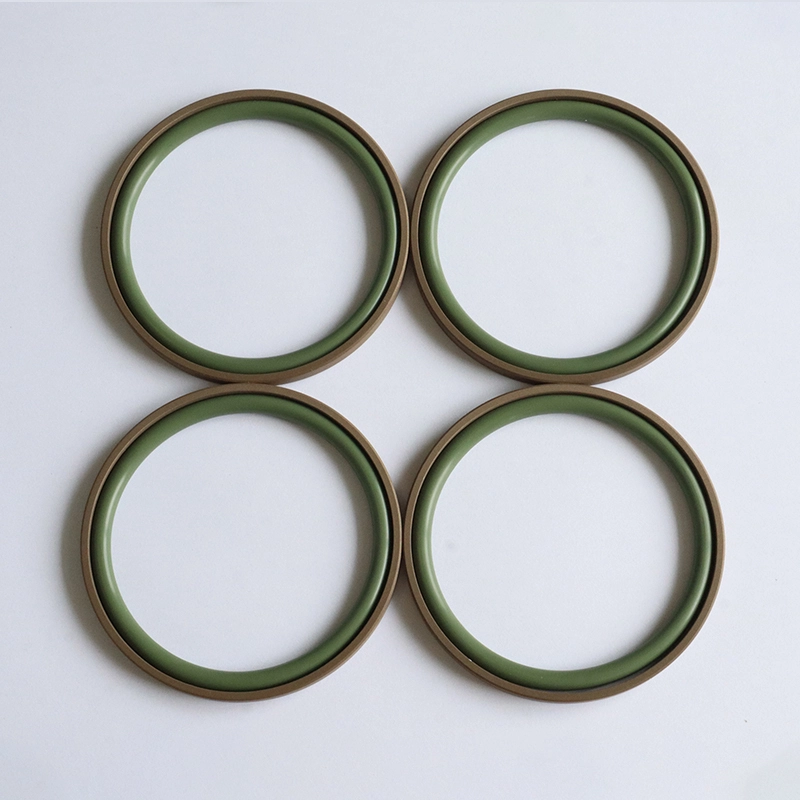

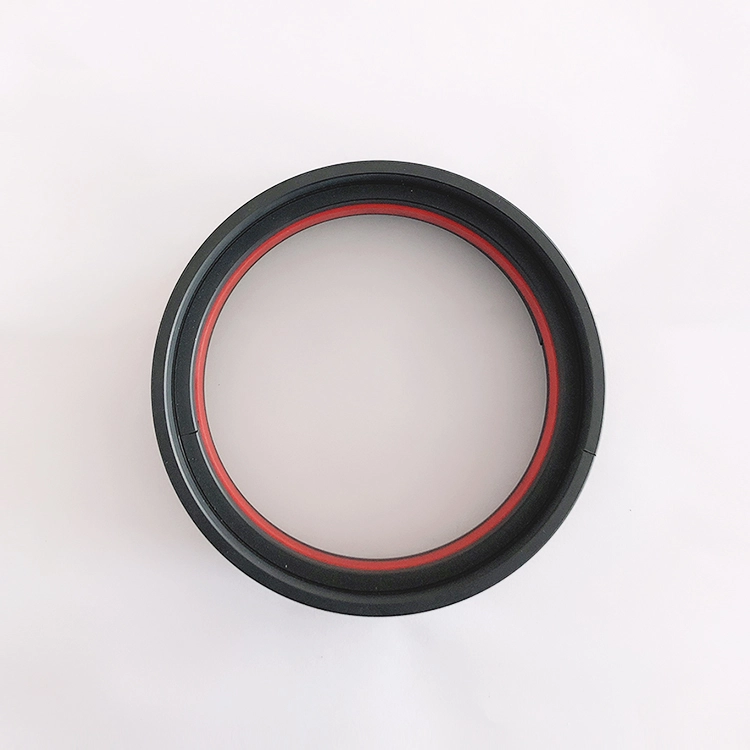

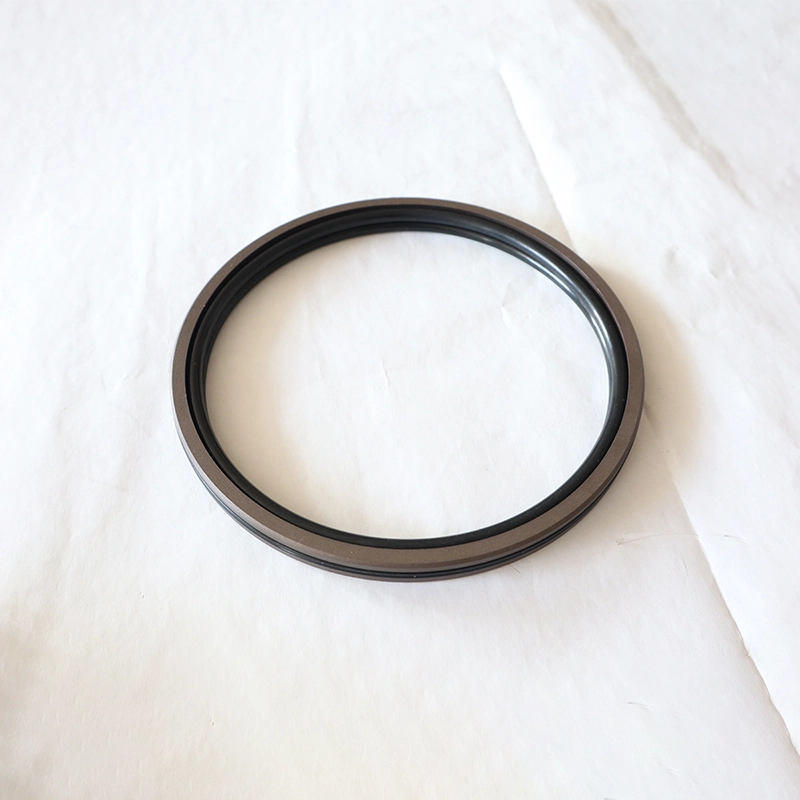

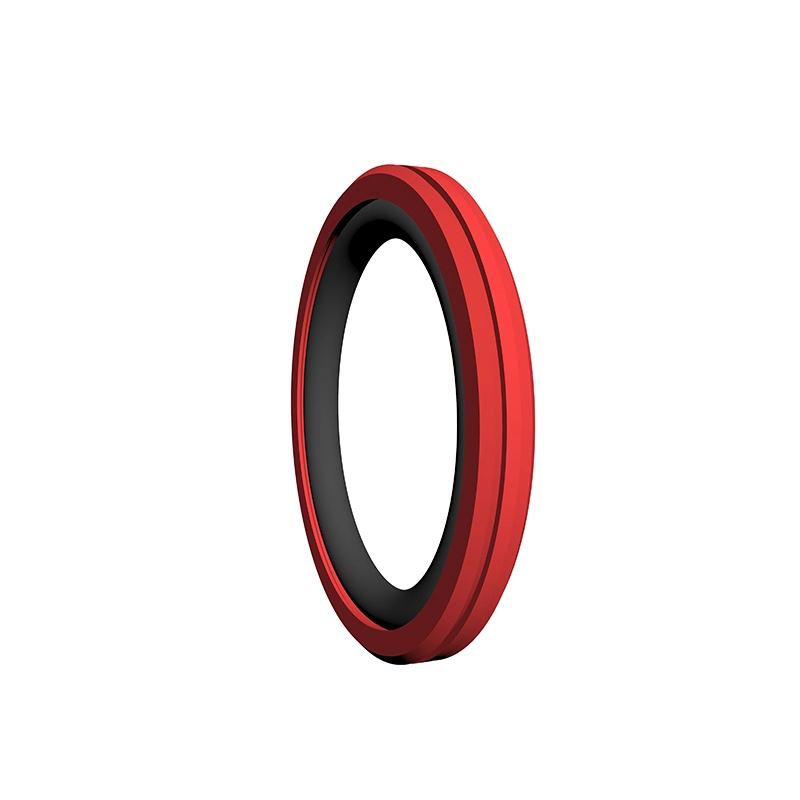

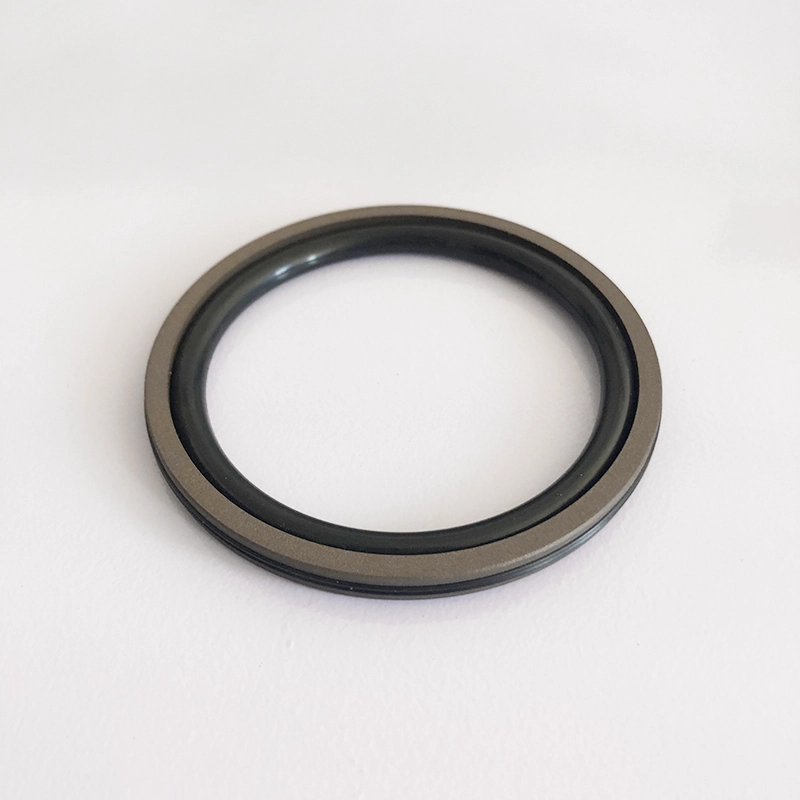

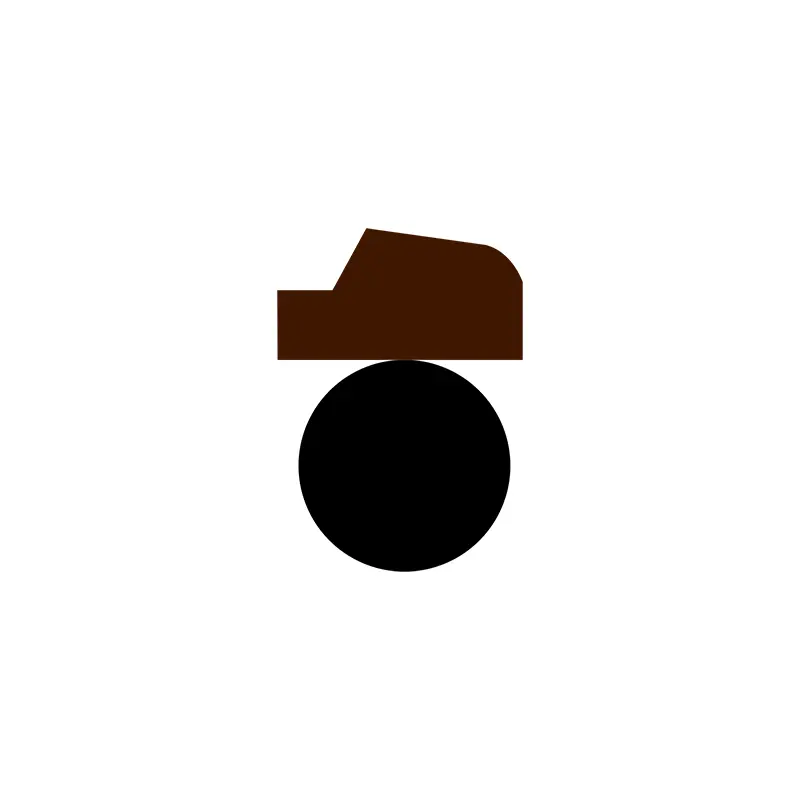

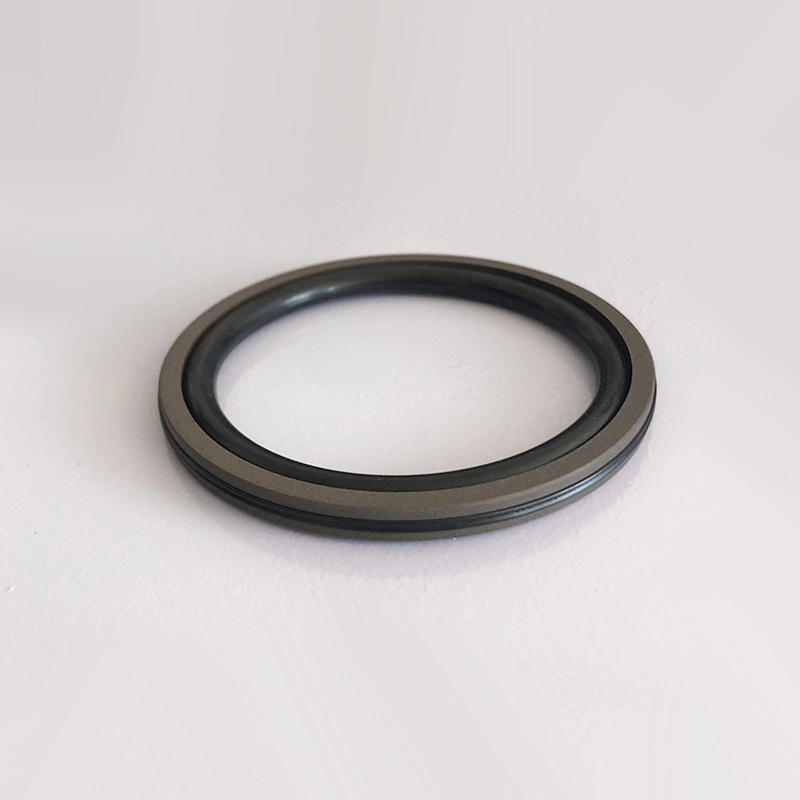

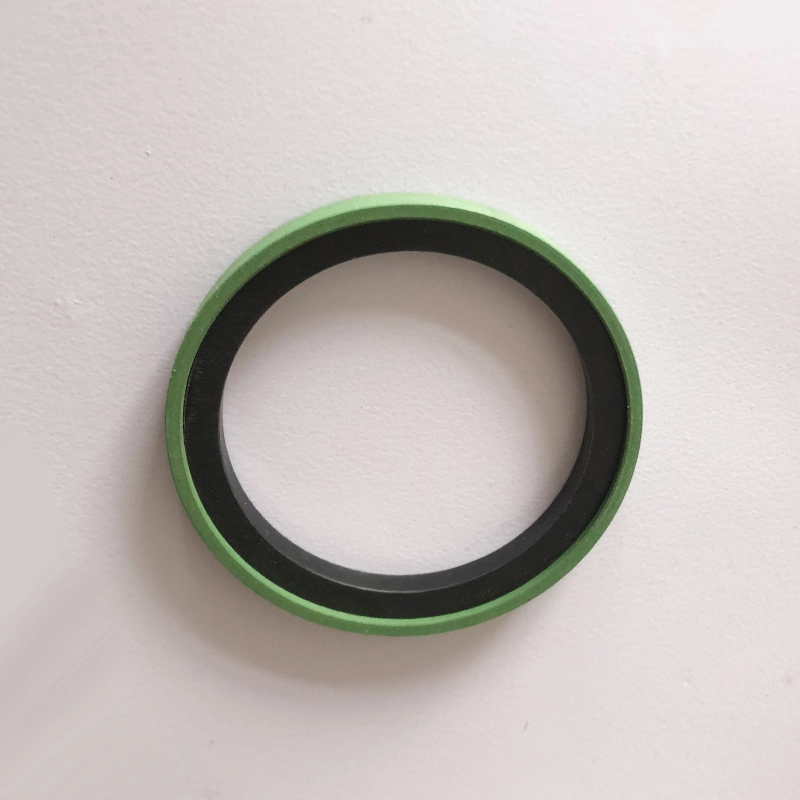

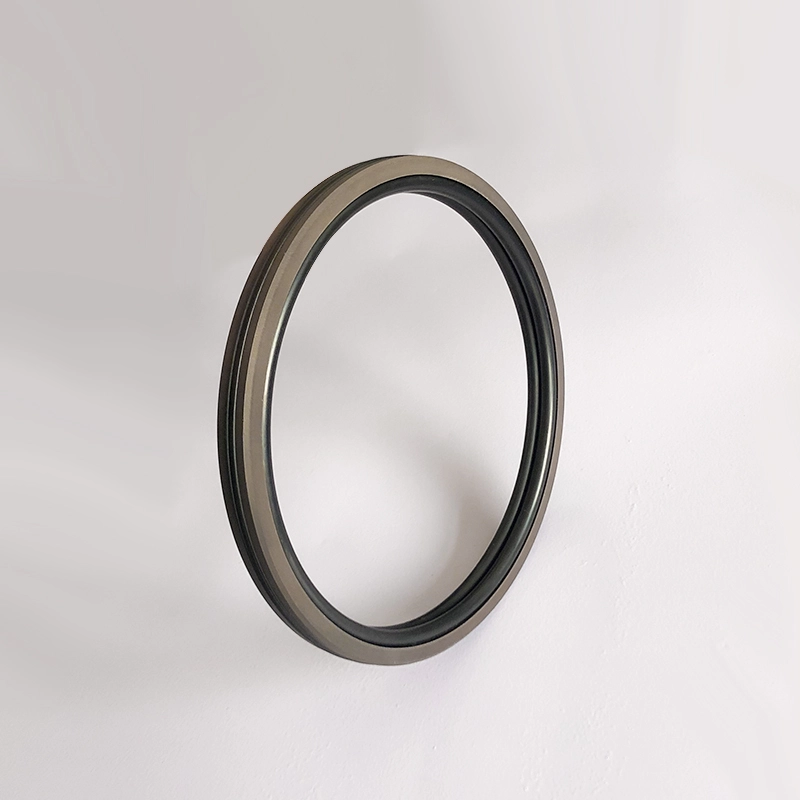

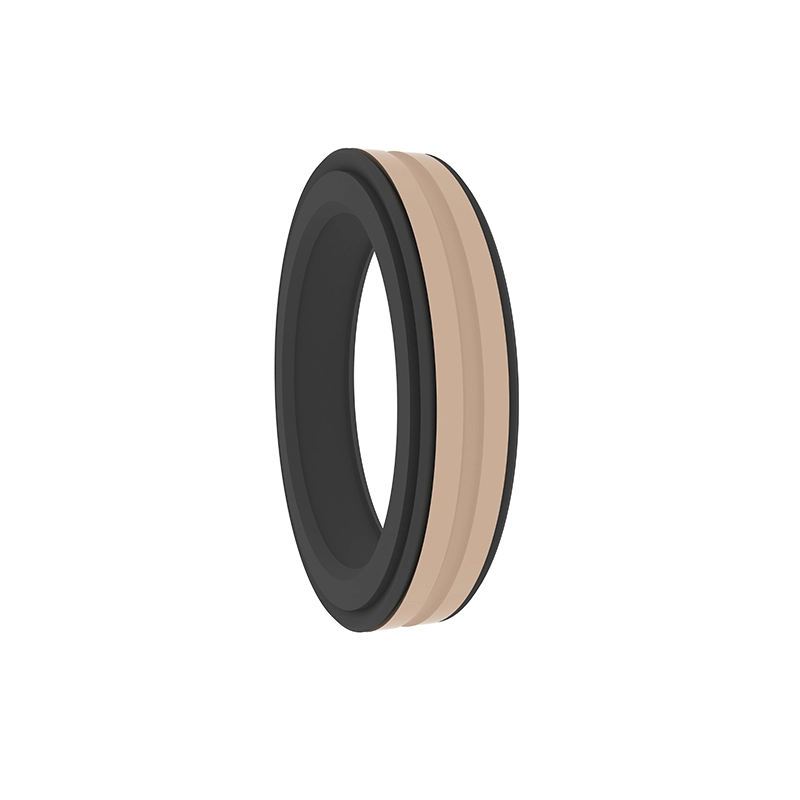

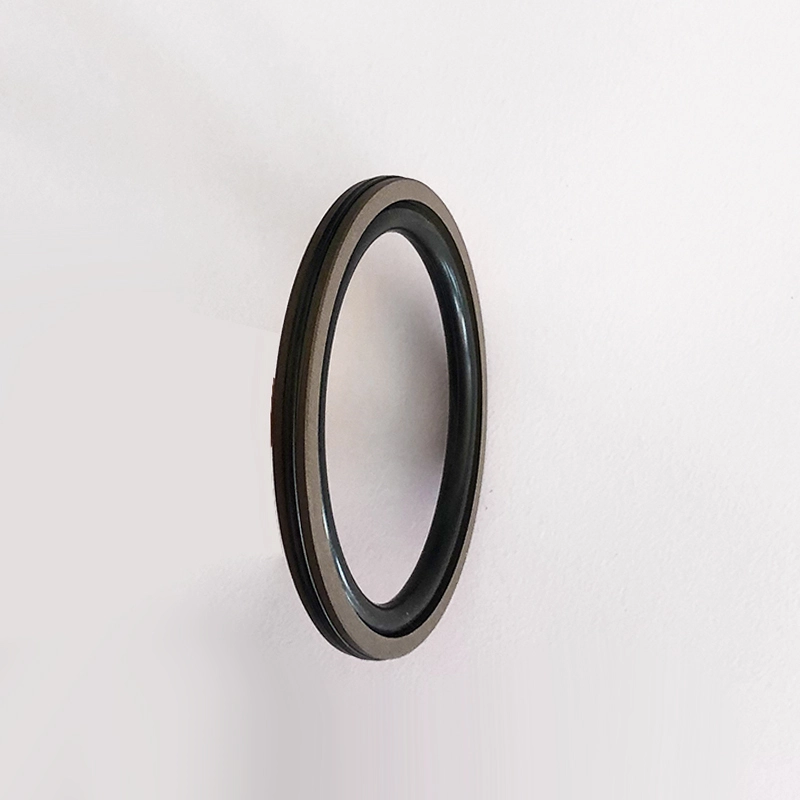

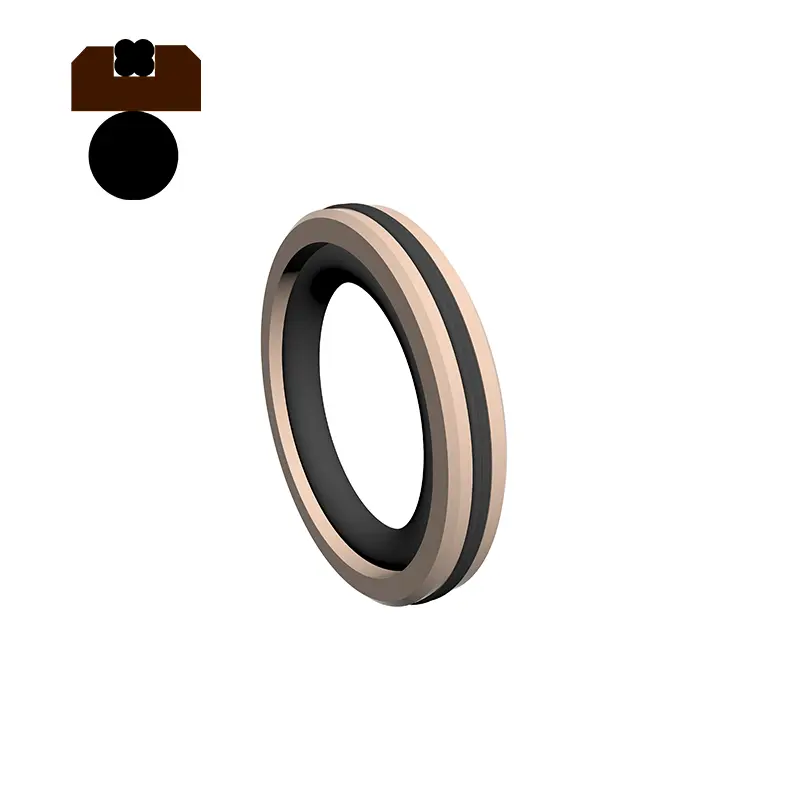

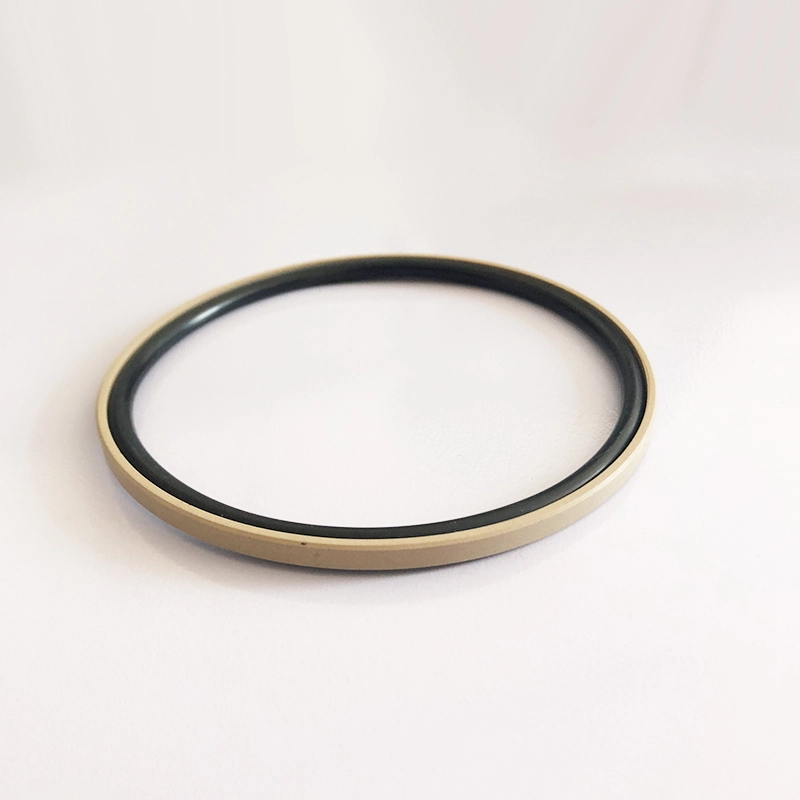

RC61 y RC62 están compuestos por un anillo de sellado rectangular PTFE relleno y un anillo de goma en forma de O, adecuado para el sellado de presión bidireccional de movimiento recíproco hidráulico. RC61-B está compuesto por un anillo de sellado escalonado PTFE relleno y un anillo de goma en forma de O, adecuado para el sellado de presión unidireccional de movimiento recíproco hidráulico. RC62-B es un sello de paso inverso de servicio pesado, adecuado para sellado de sellado de presión unidireccional. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Generalmente se usa junto con un anillo de guía para equipos hidráulicos pesados. Las ranuras divididas (abiertas) deben usarse para cilindros con un diámetro inferior a 30 mm. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Long Life, se puede usar para sellos de lubricación sin aceite;

4. Se puede usar para sellar medios de baja viscosidad, como el agua;

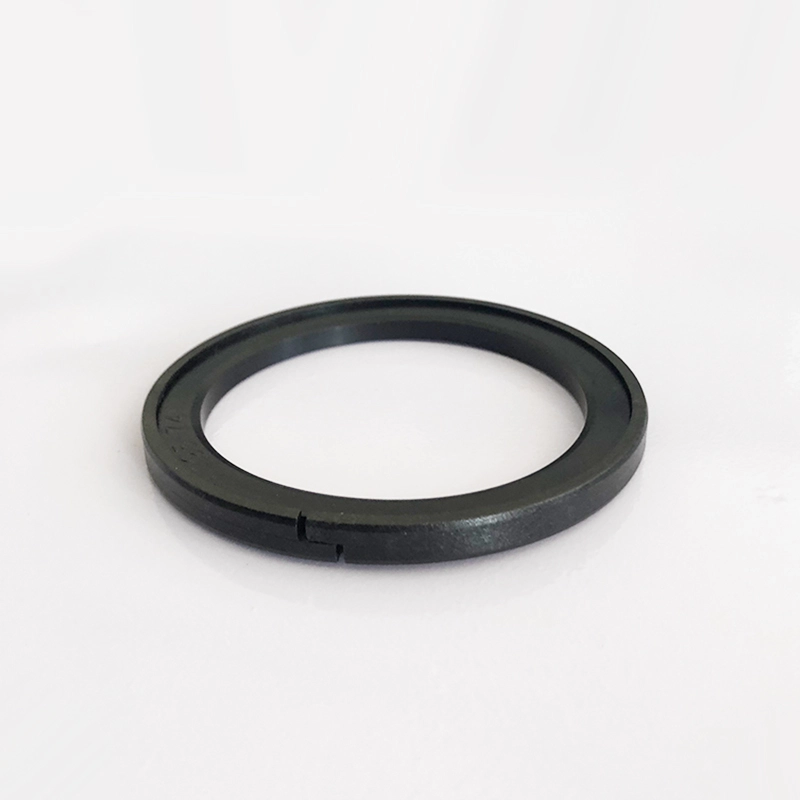

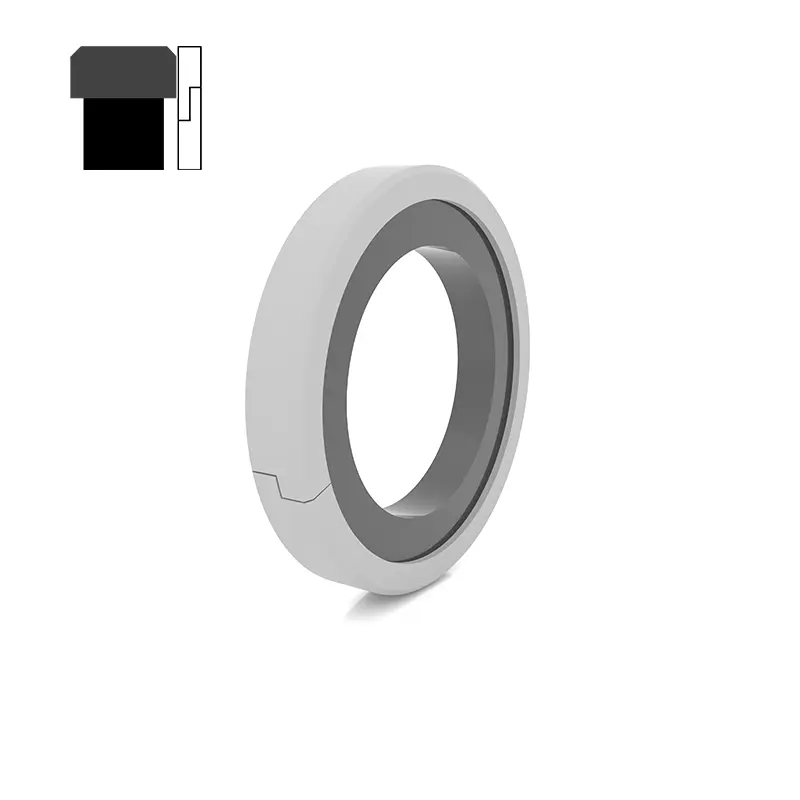

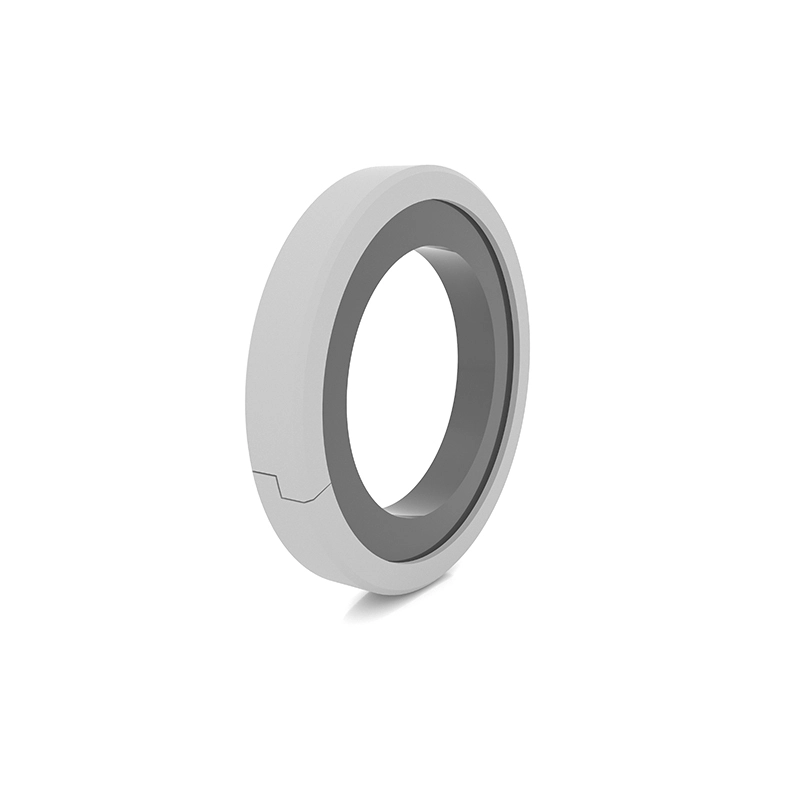

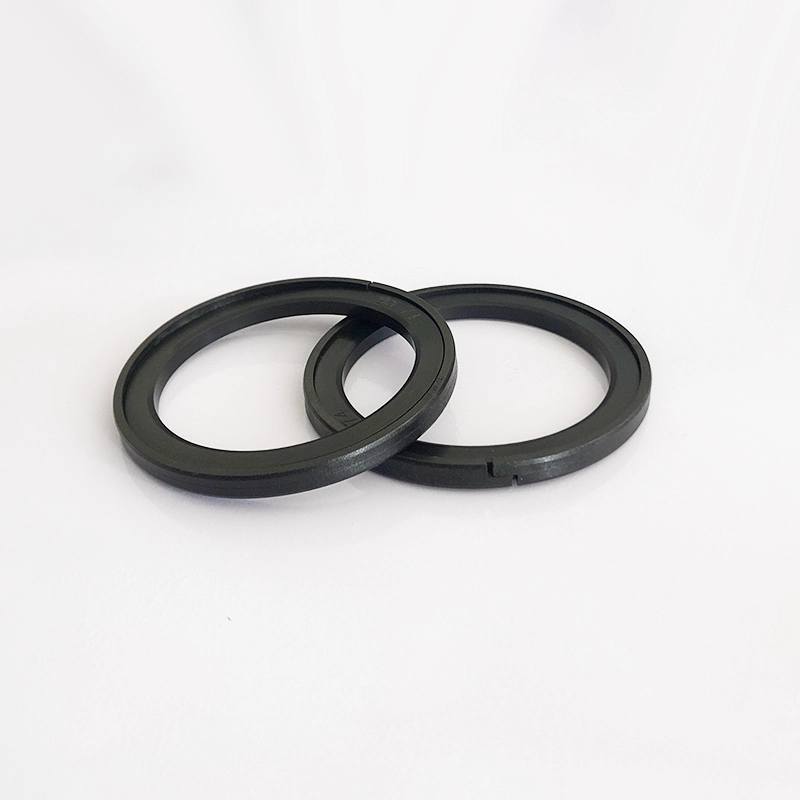

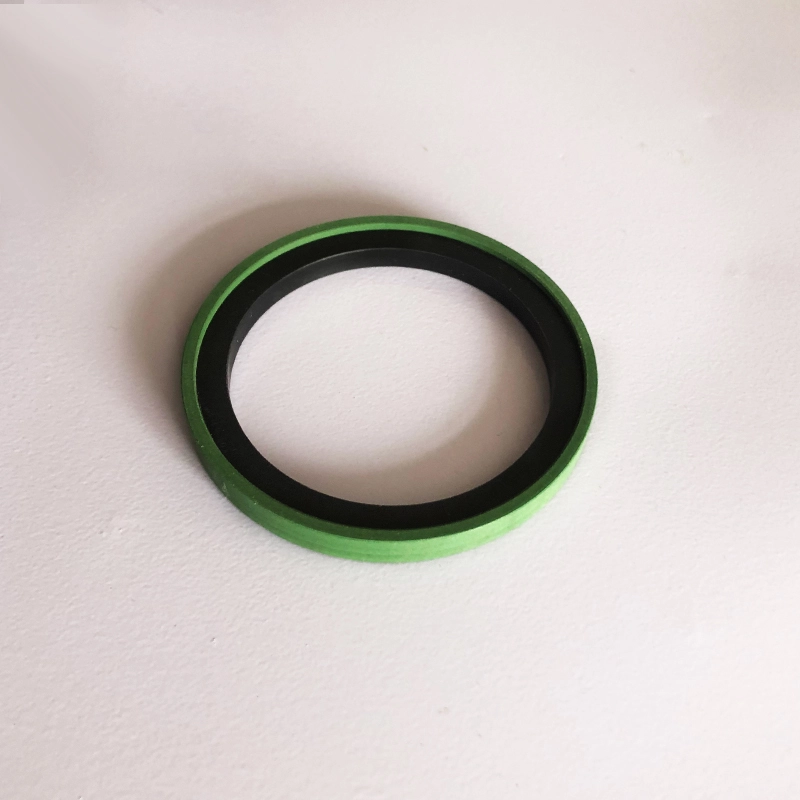

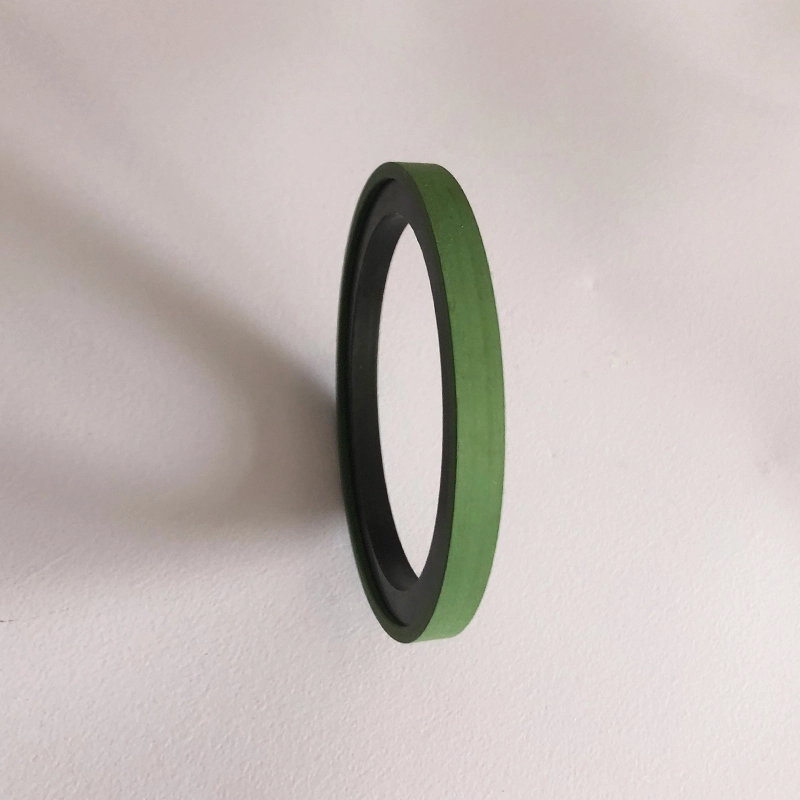

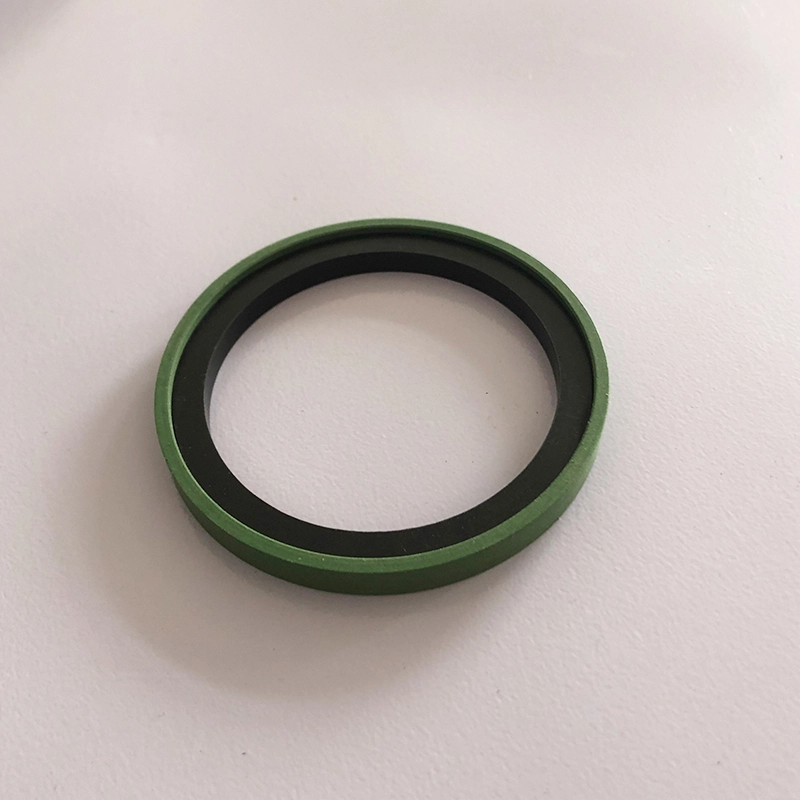

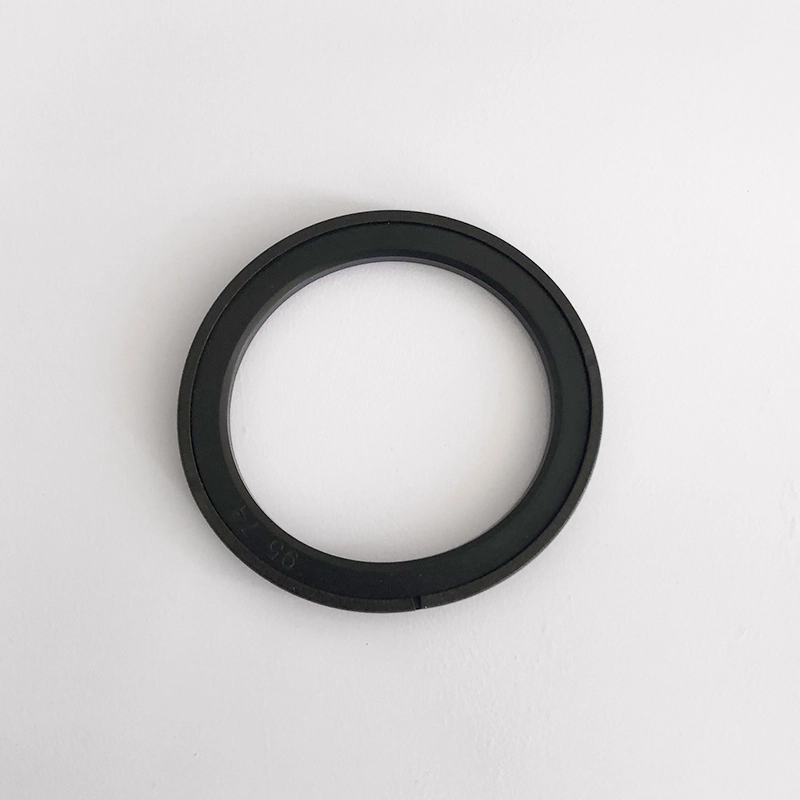

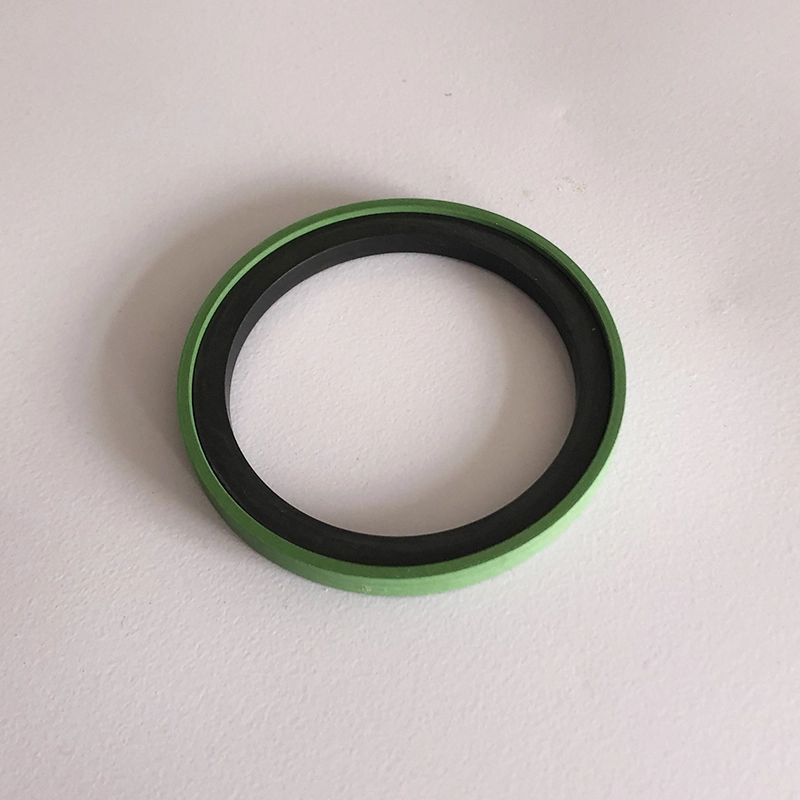

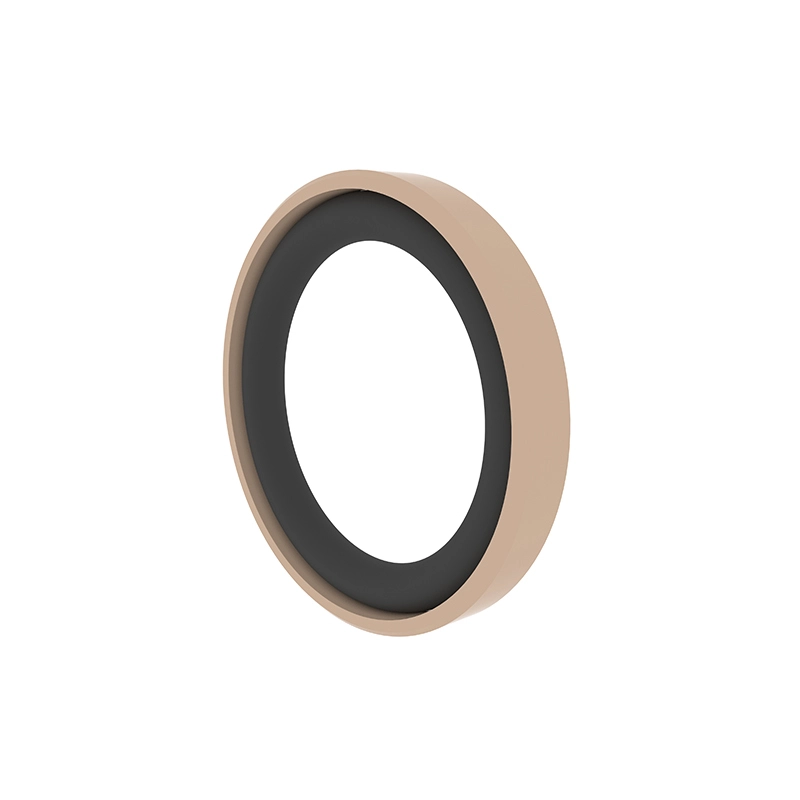

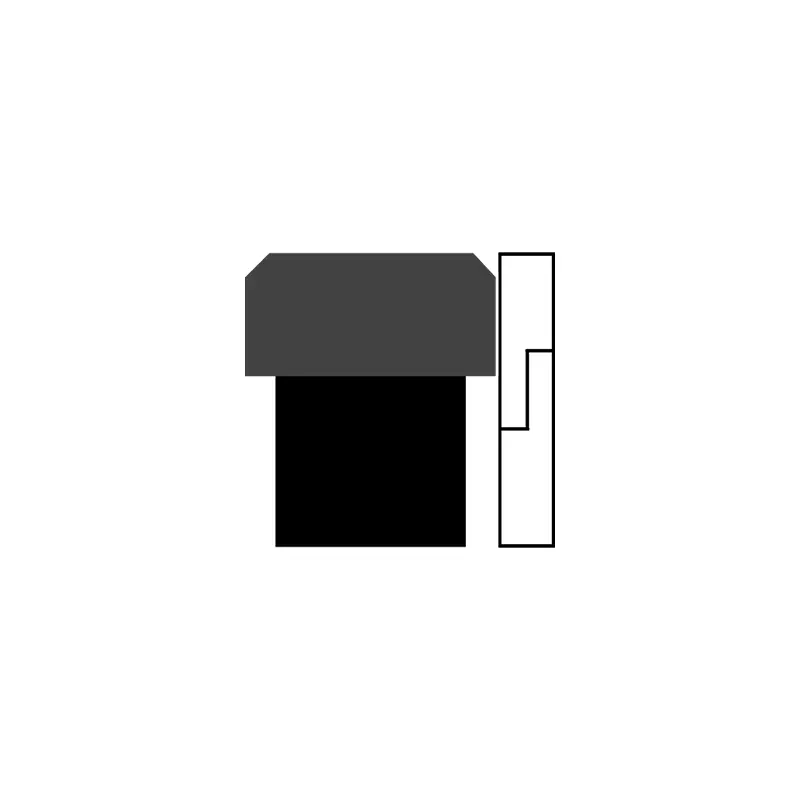

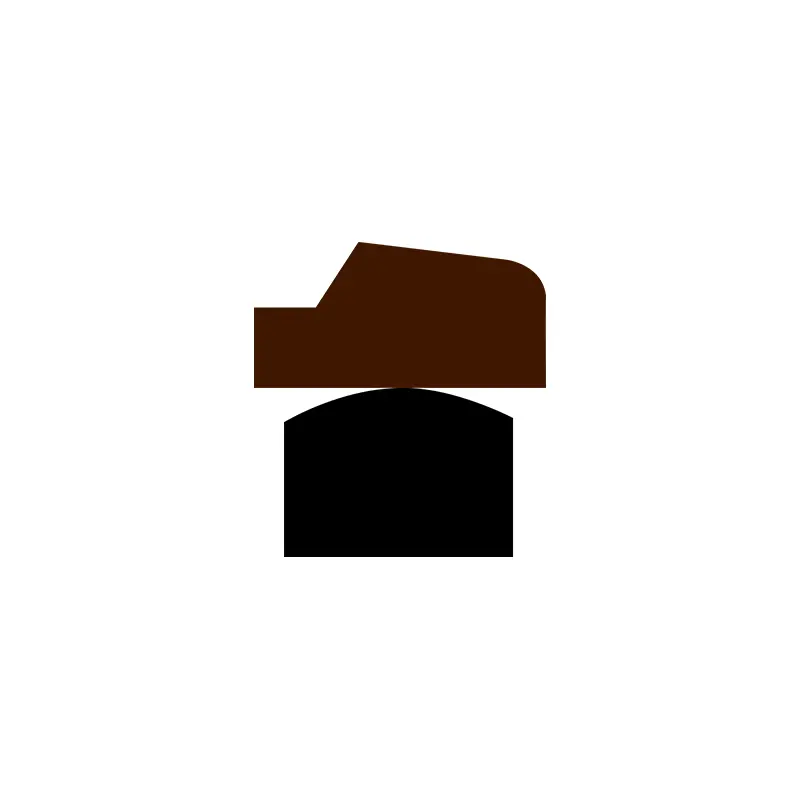

OK está compuesto por un anillo de sellado abierto termoplástico hecho de material especial y un anillo de goma rectangular, que es adecuado para el sellado de presión bidireccional de movimiento recíproco hidráulico. El anillo de goma proporciona fuerza radial y compensa el desgaste del anillo de sellado. Dado que el anillo de sellado adopta una estructura abierta, se resuelve el problema de que el anillo Glyd necesita herramientas especiales para instalar. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento liso, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Instalación simple y conveniente, no se requieren herramientas de ensamblaje;

4. Se puede usar para sellar medios de baja viscosidad, como el agua;

5. Buen rendimiento contra la extrusión, permitiendo una brecha de extrusión más grande.

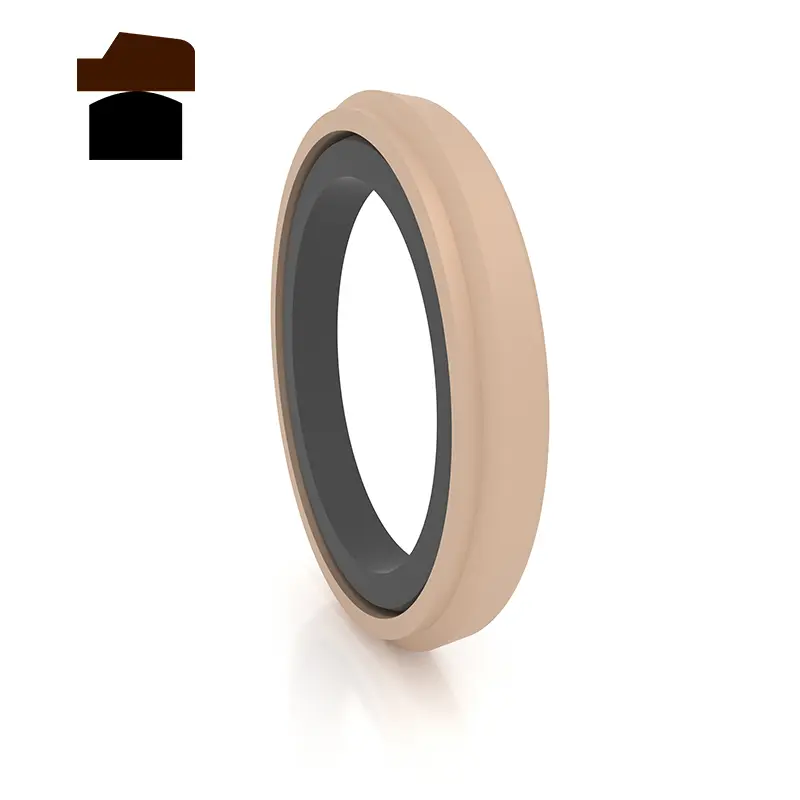

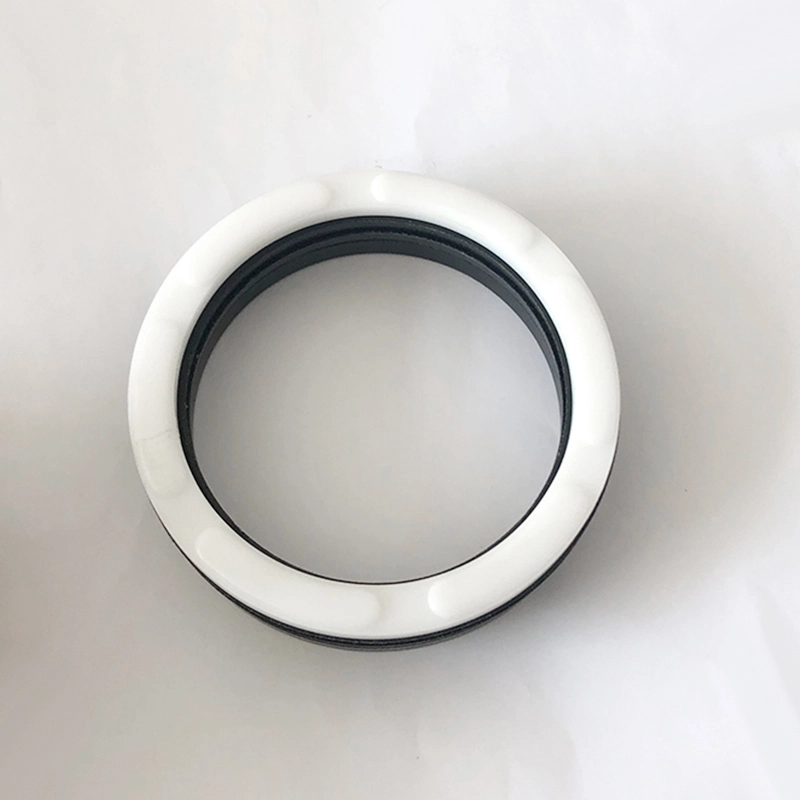

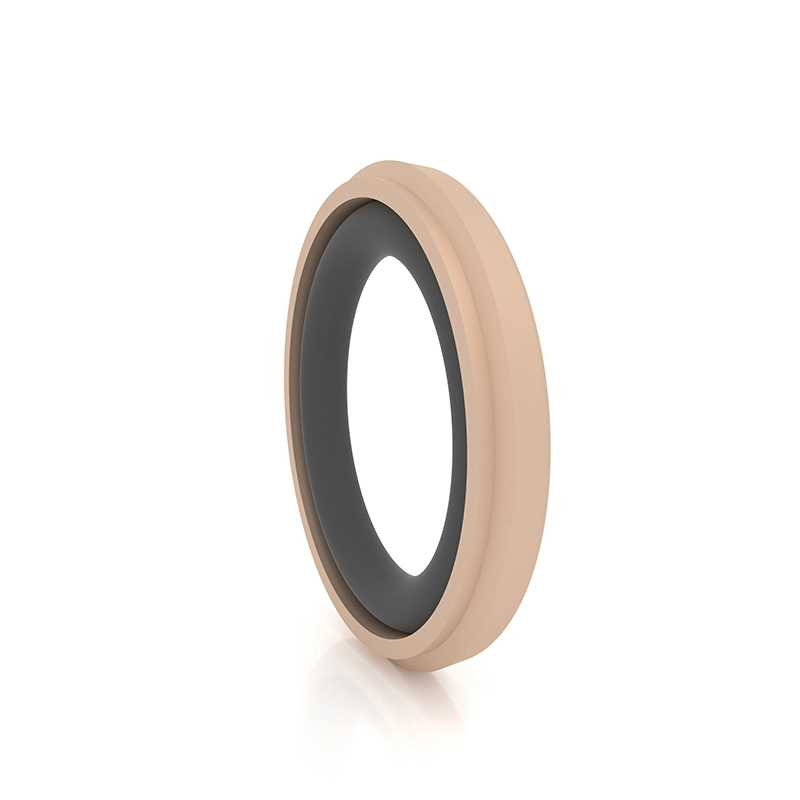

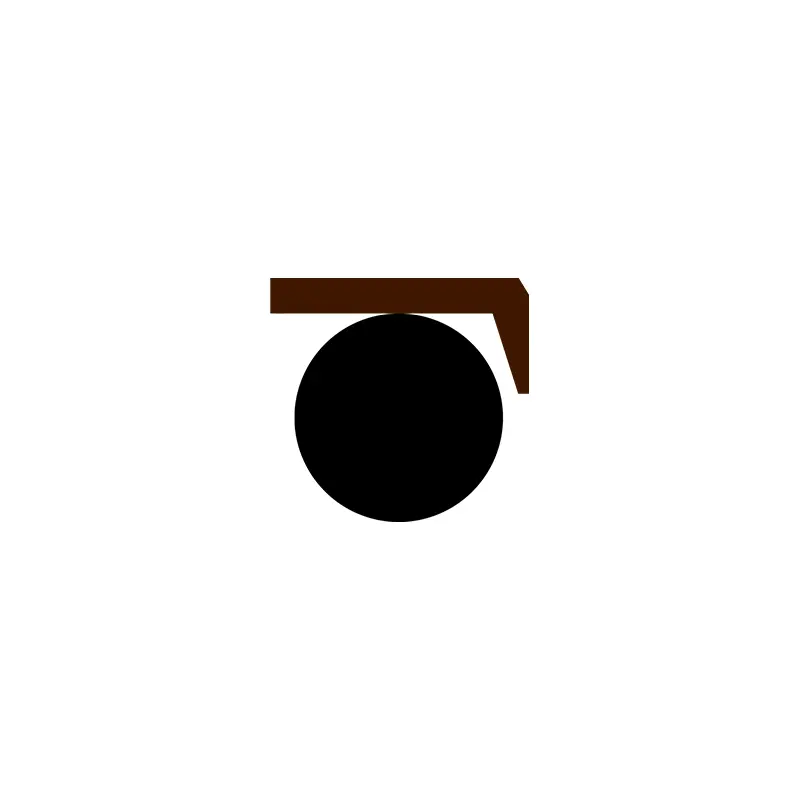

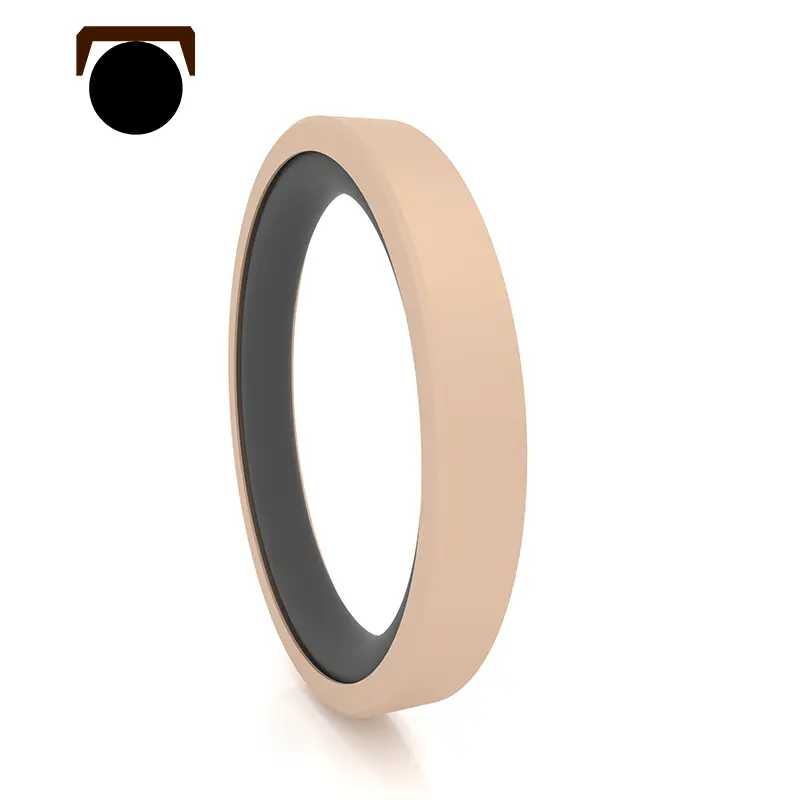

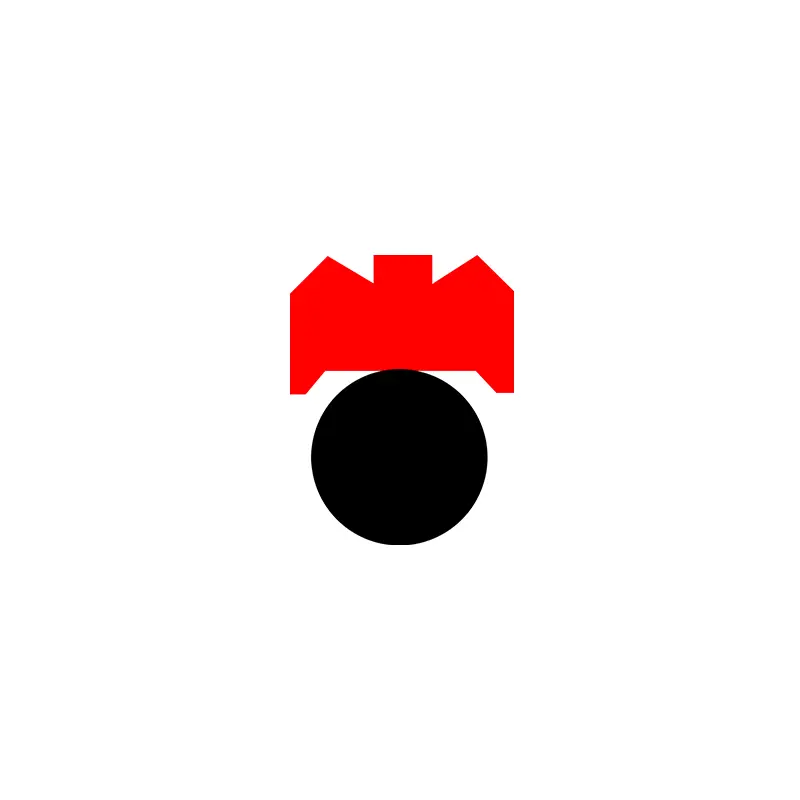

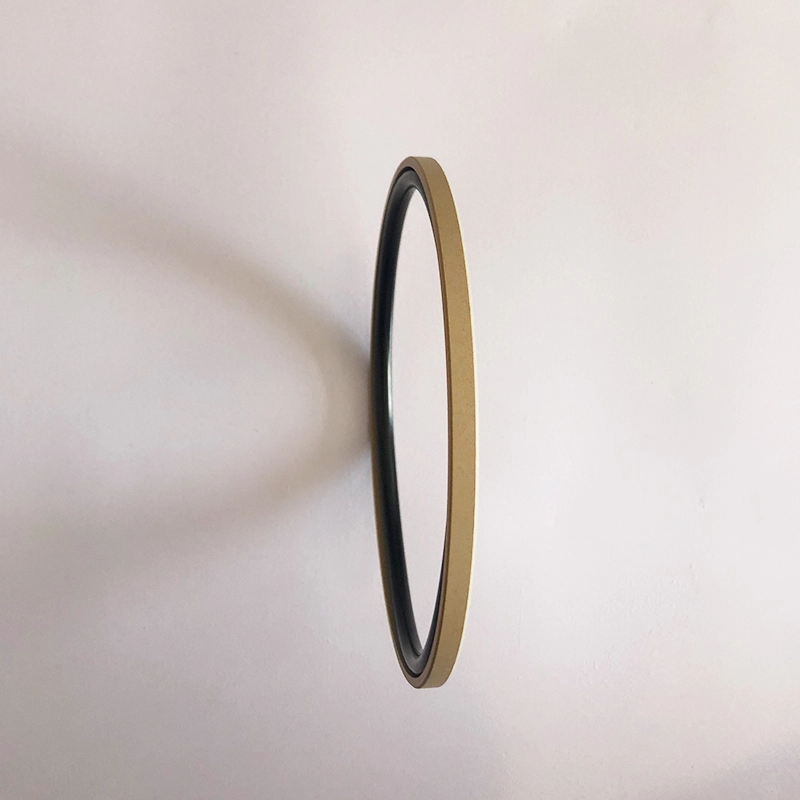

RC63 está compuesto por un anillo de sellado en forma de tapa PTFE y un anillo de goma en forma de O, que es adecuado para el sellado de presión bidireccional hidráulico y neumático reciprocador. El anillo en forma de O proporciona fuerza radial y compensa el desgaste del anillo de sellado. Dado que el anillo de sellado adopta un diseño delgado de labios, la capacidad de compensación de seguimiento es buena, por lo que el rendimiento de sellado es bueno y se puede instalar en el surco del anillo GB12350. Las ranuras divididas (abiertas) deben usarse para diámetros de cilindro inferiores a 30 mm. Características:

1. Se puede usar tanto para hidráulico como para neumático, y puede usarse para el sellado de presión bidireccional;

2. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

3. Long Life, se puede usar para sellos de lubricación sin aceite;

Pequeño espacio estructural, fácil instalación y mantenimiento;

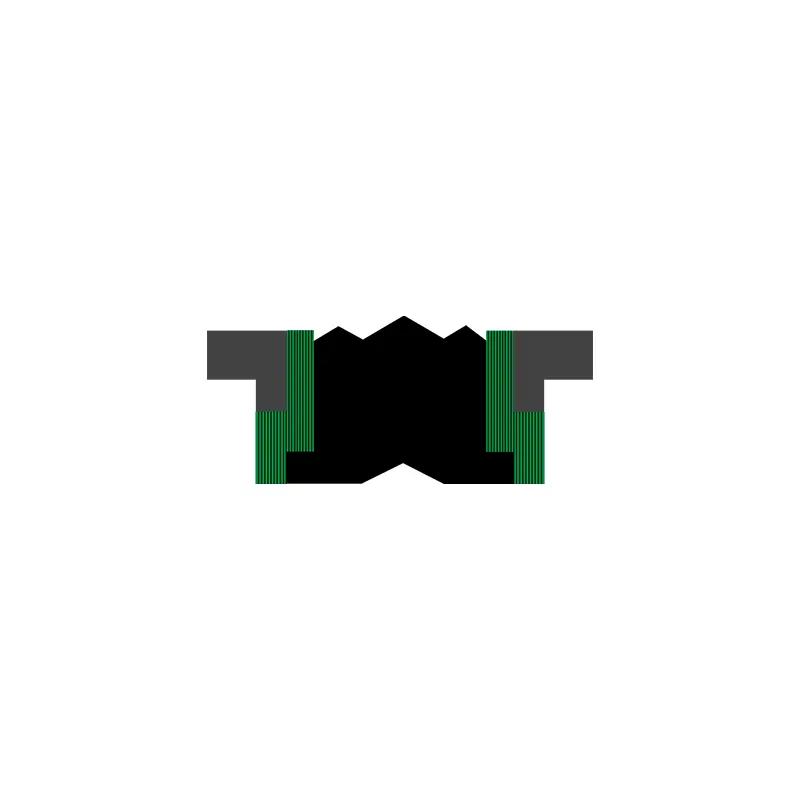

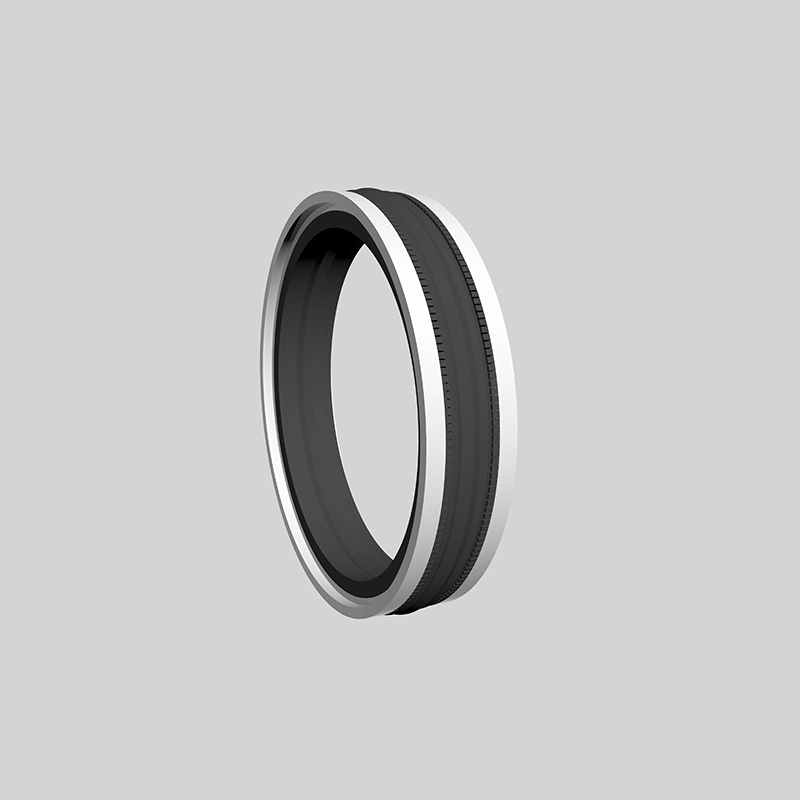

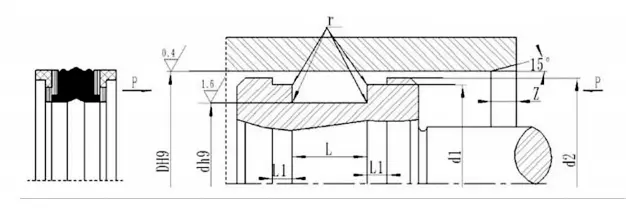

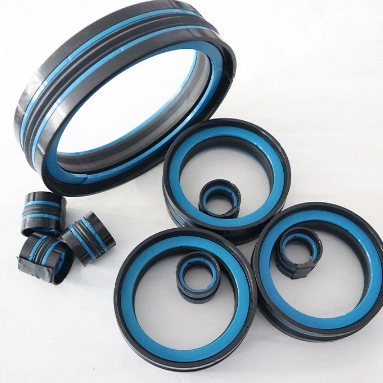

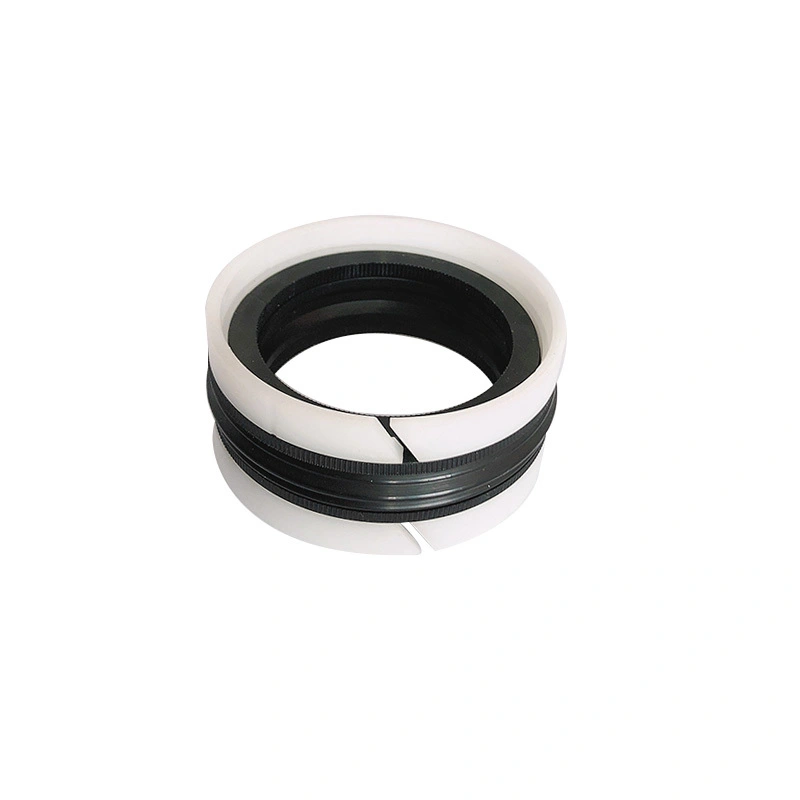

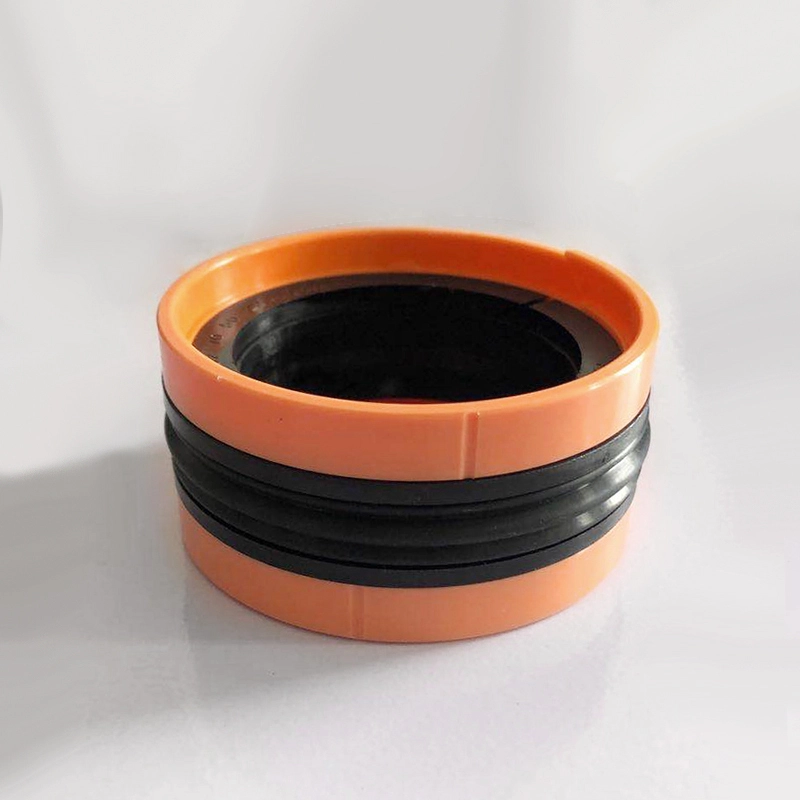

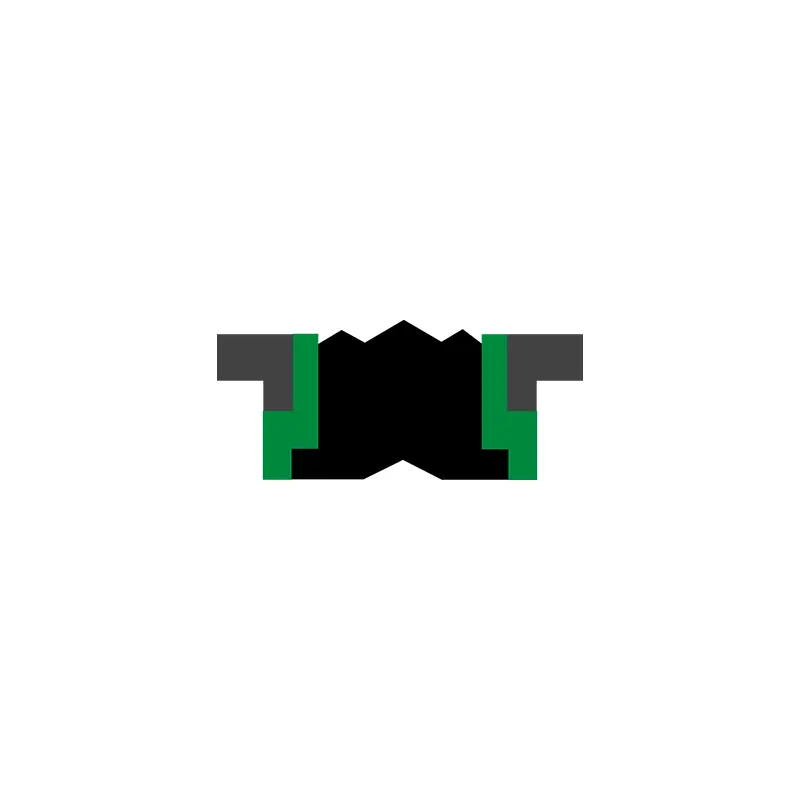

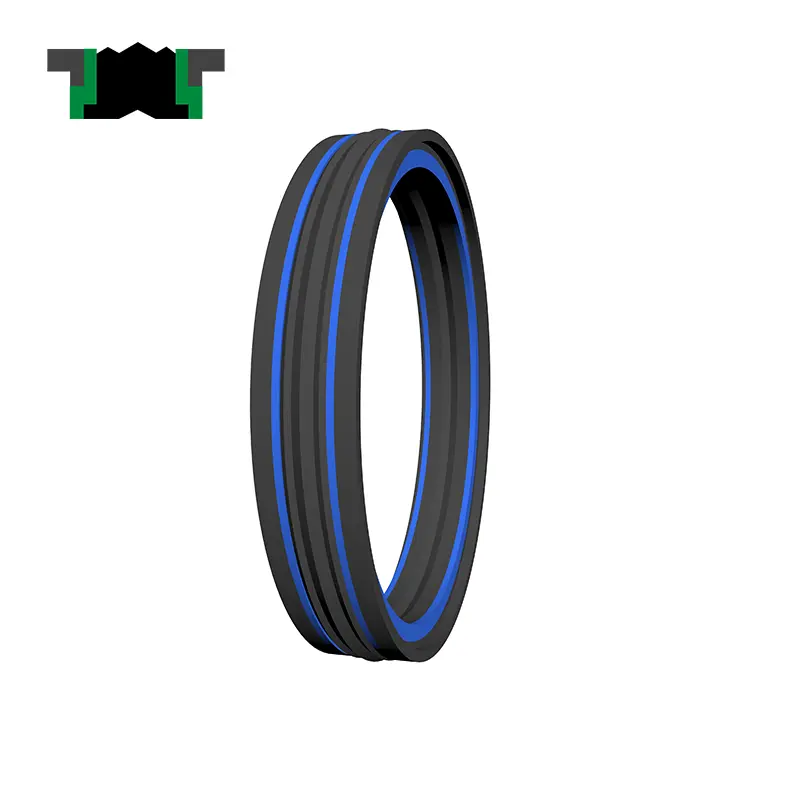

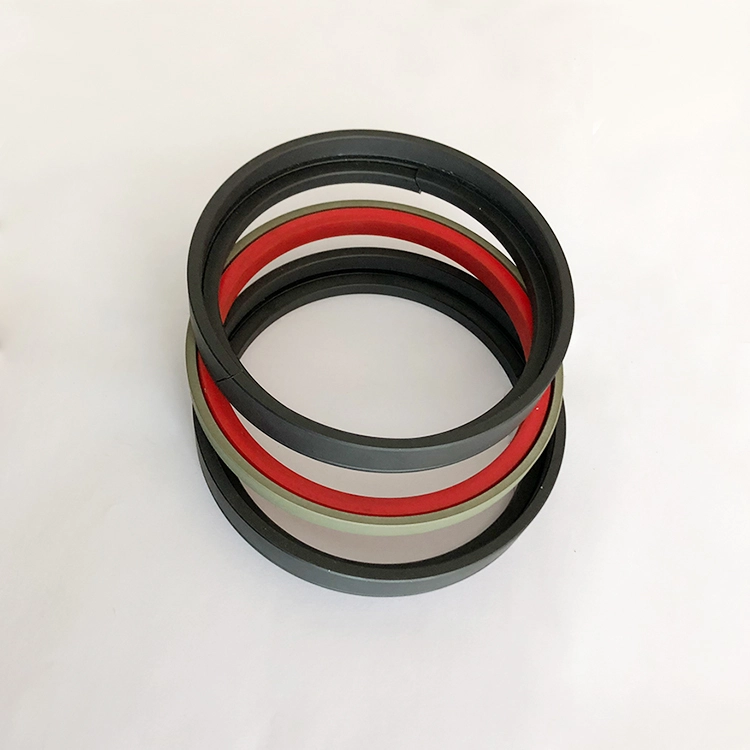

KDAS, TPM (forma especial) es un conjunto de sello de pistón de compresión de cinco combinaciones que consiste en un elemento de sellado de goma, dos anillos de retención y dos anillos de guía. Adecuado para sellado de pistón de presión bidireccional. Características:

1. Buen sellado, alta fiabilidad, estructura compacta;

2. No será exprimido en la brecha radial;

3. Instalación simple, instalación integral del pistón;

La forma geométrica especial del elemento de sellado NBR evita que se tuerza en el surco durante la instalación.

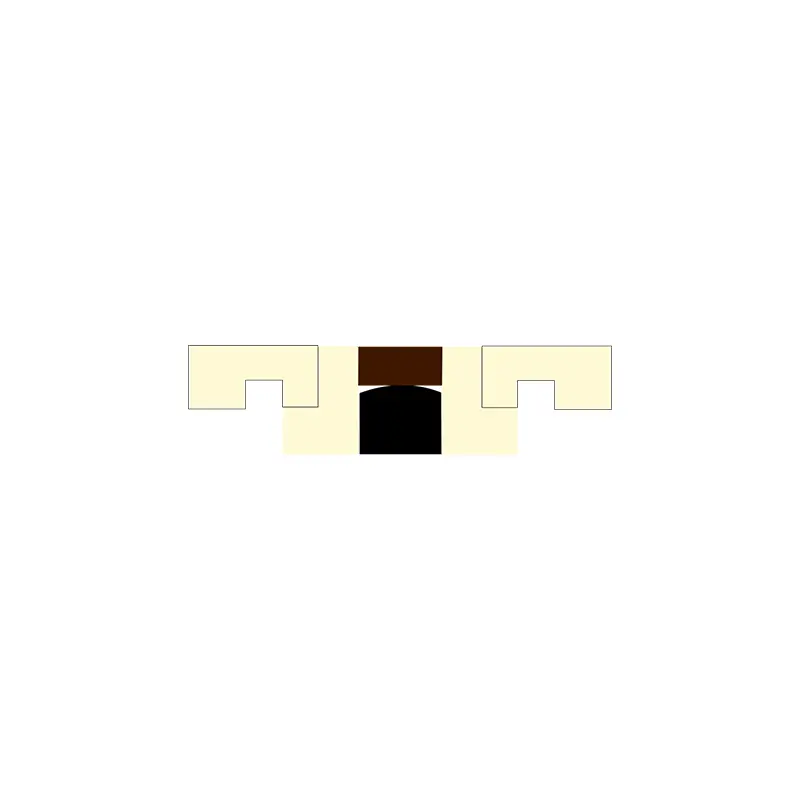

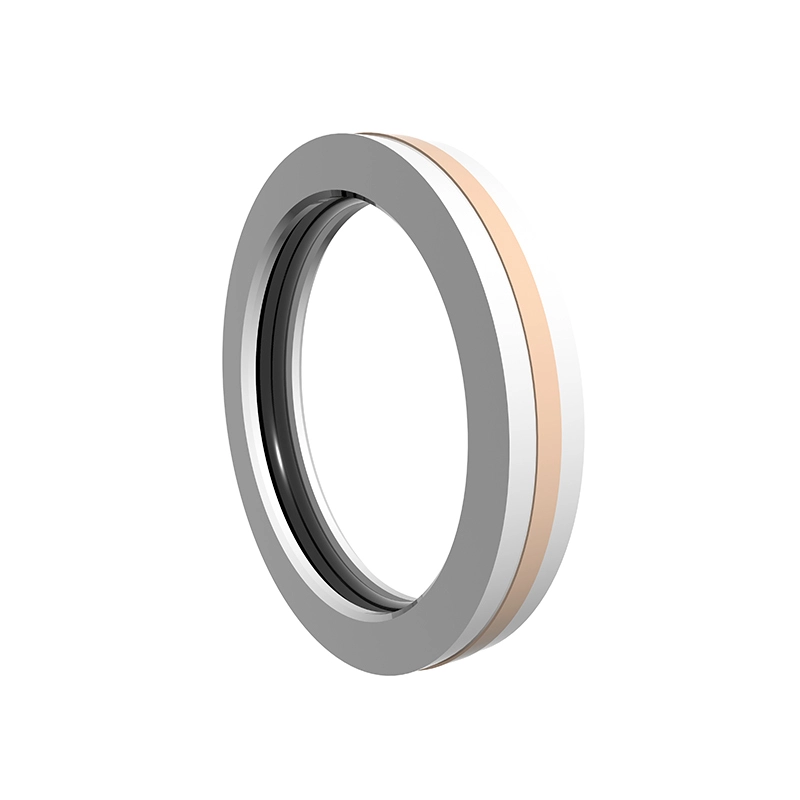

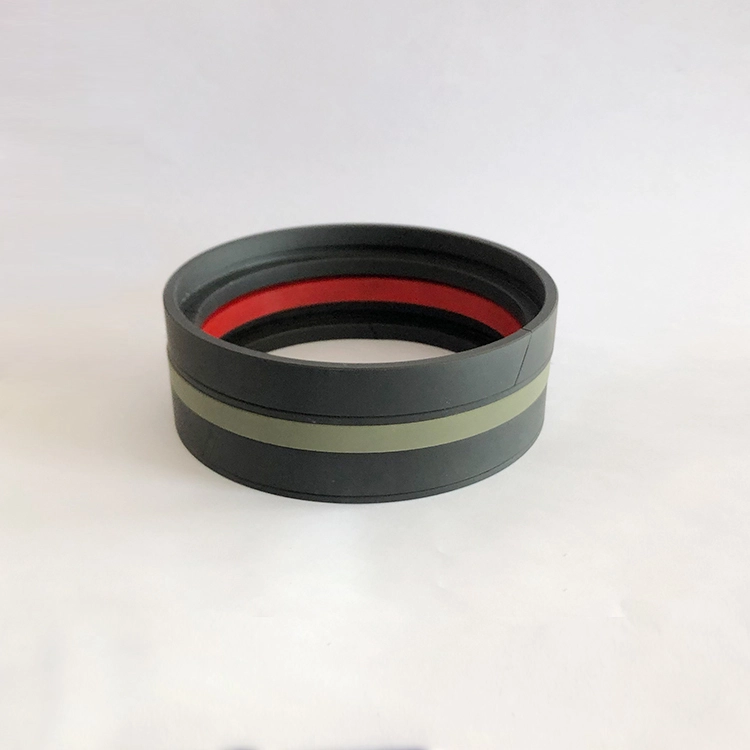

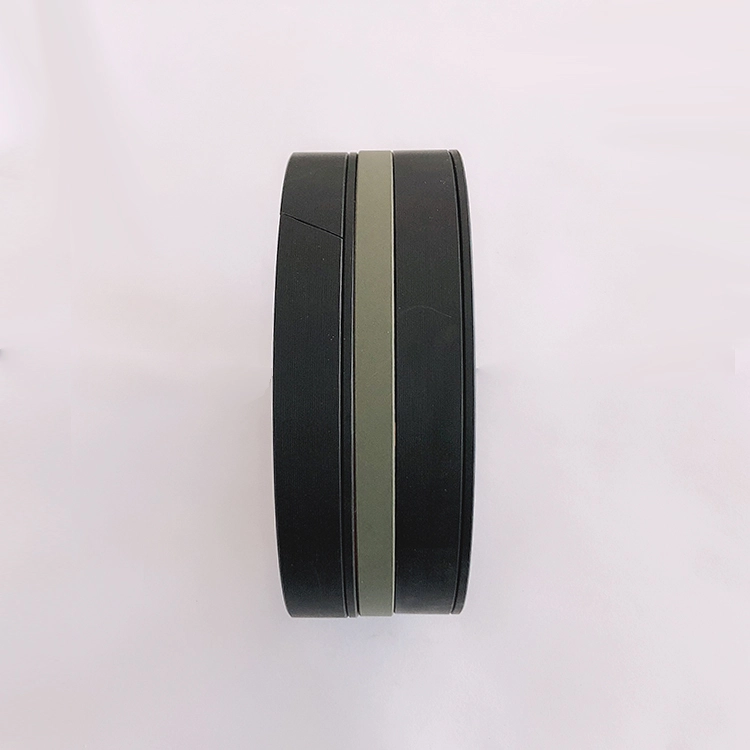

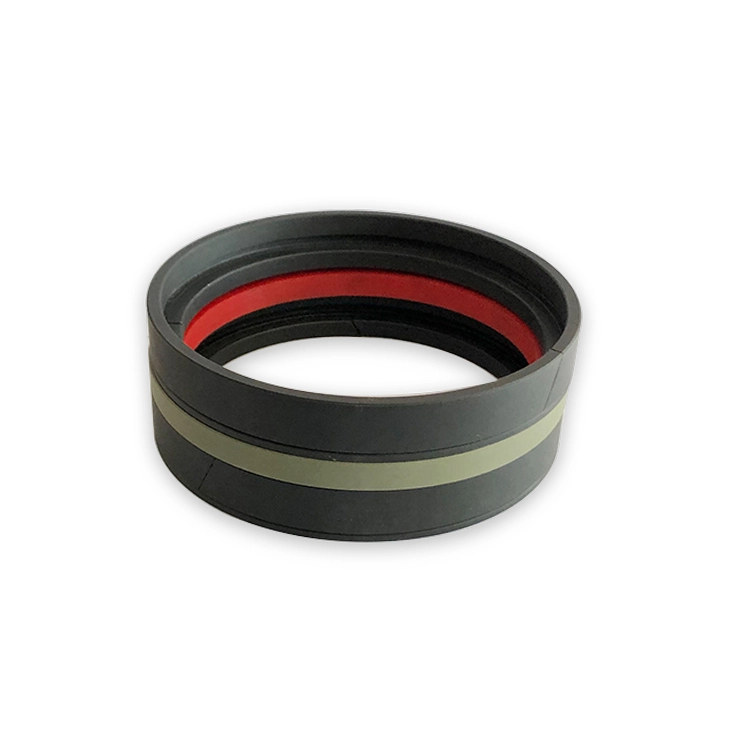

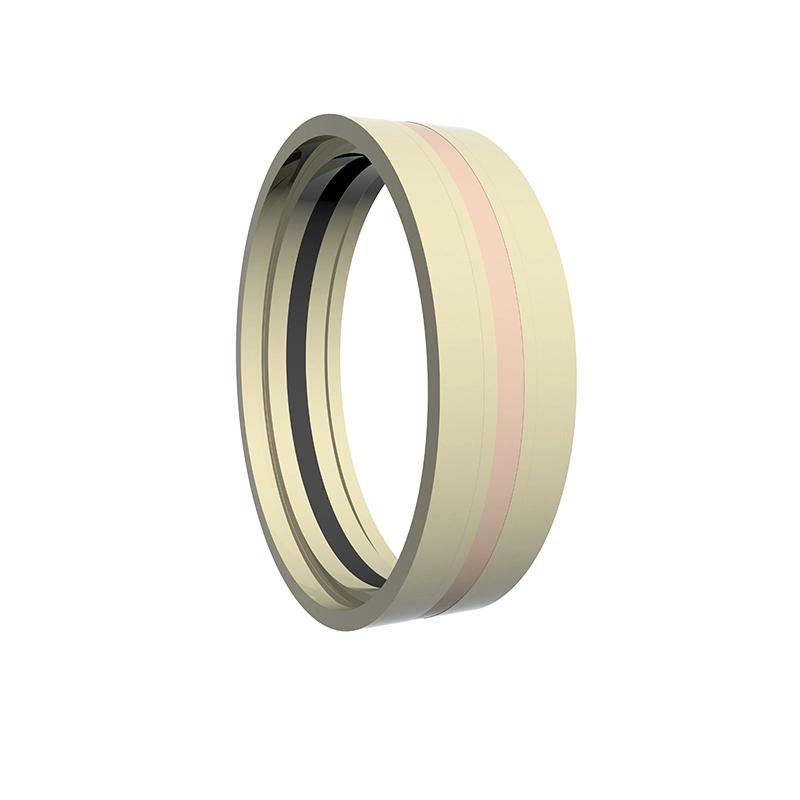

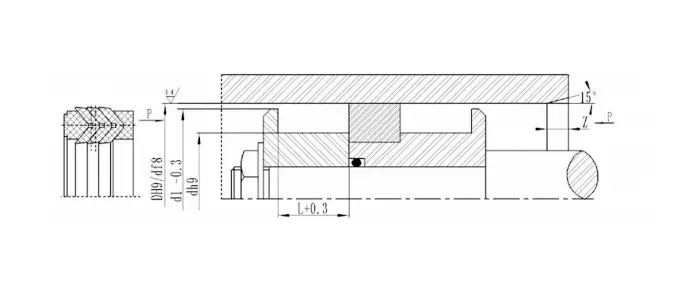

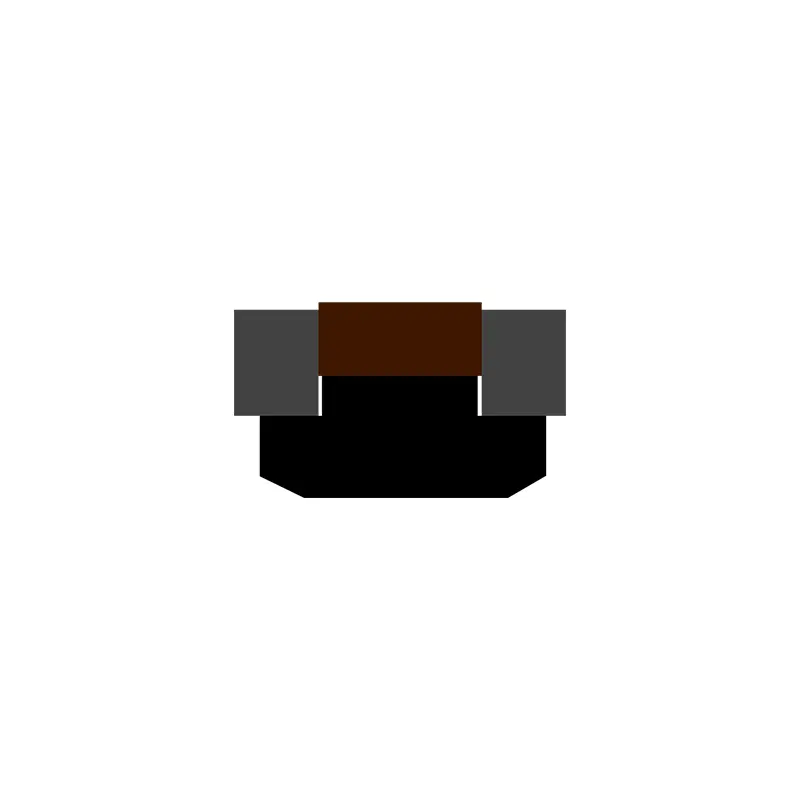

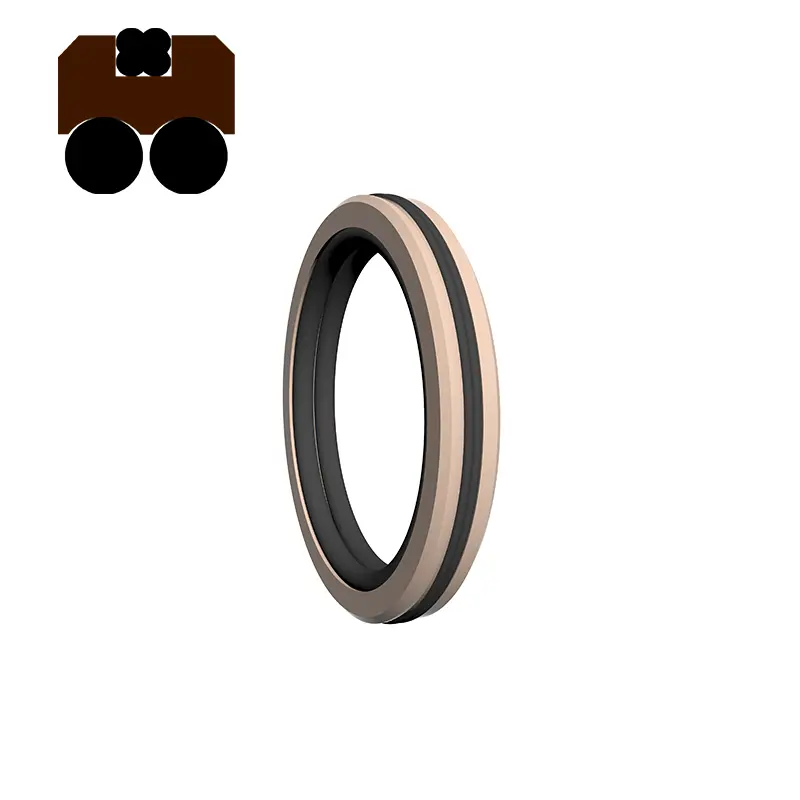

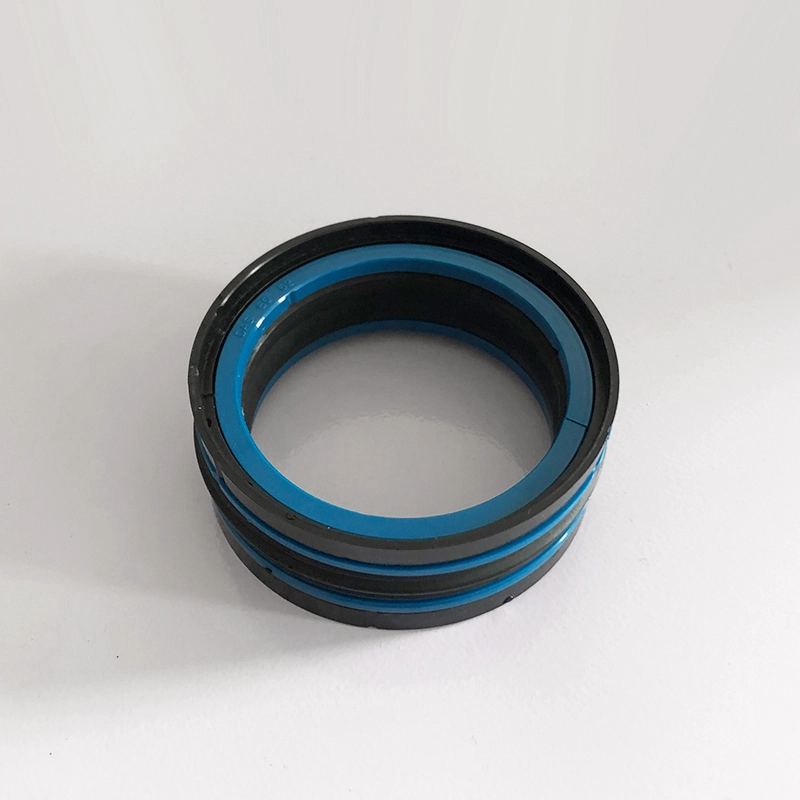

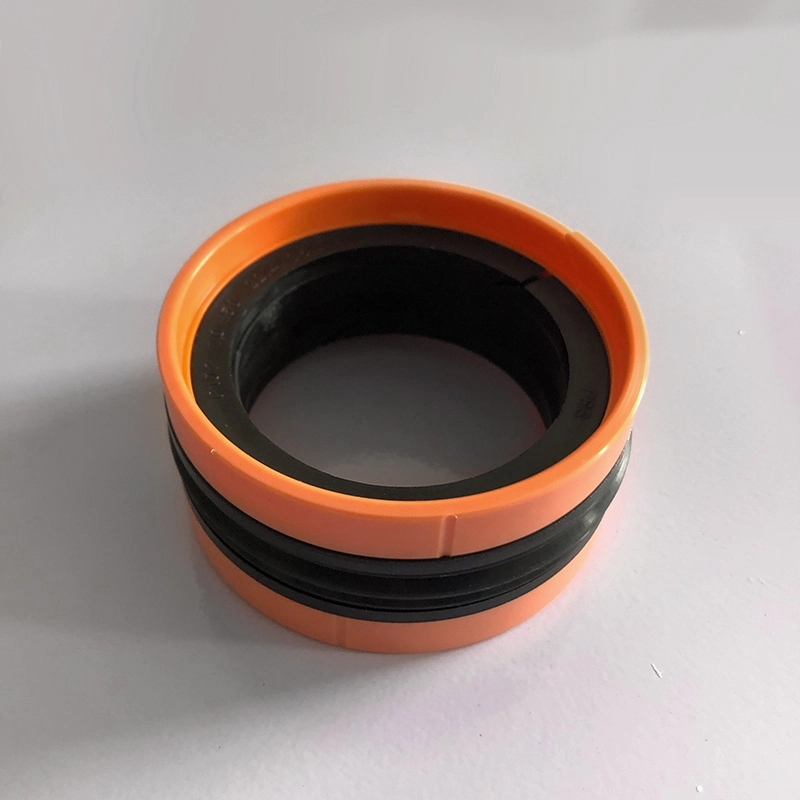

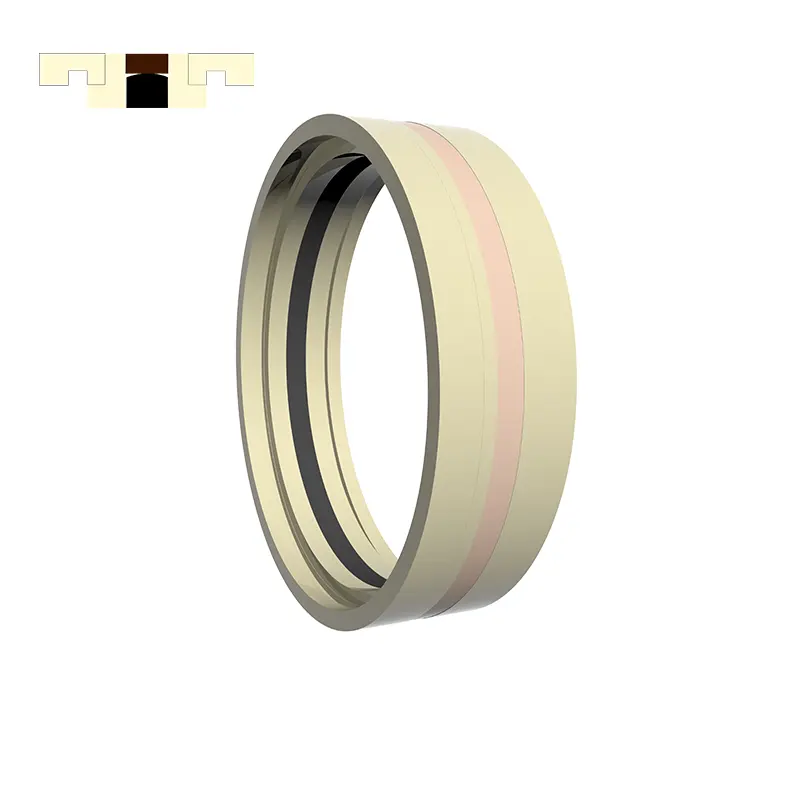

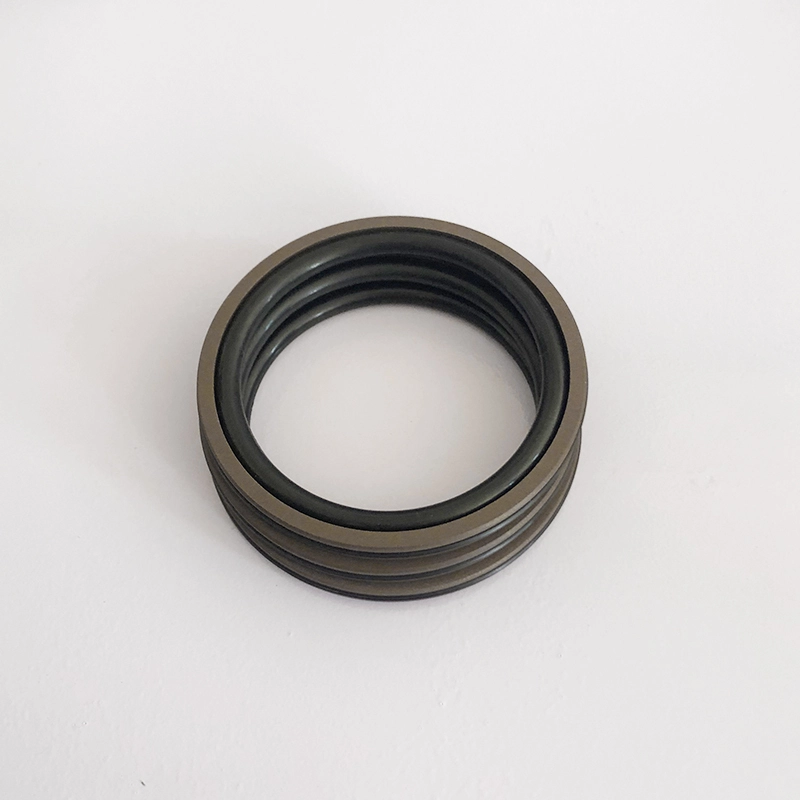

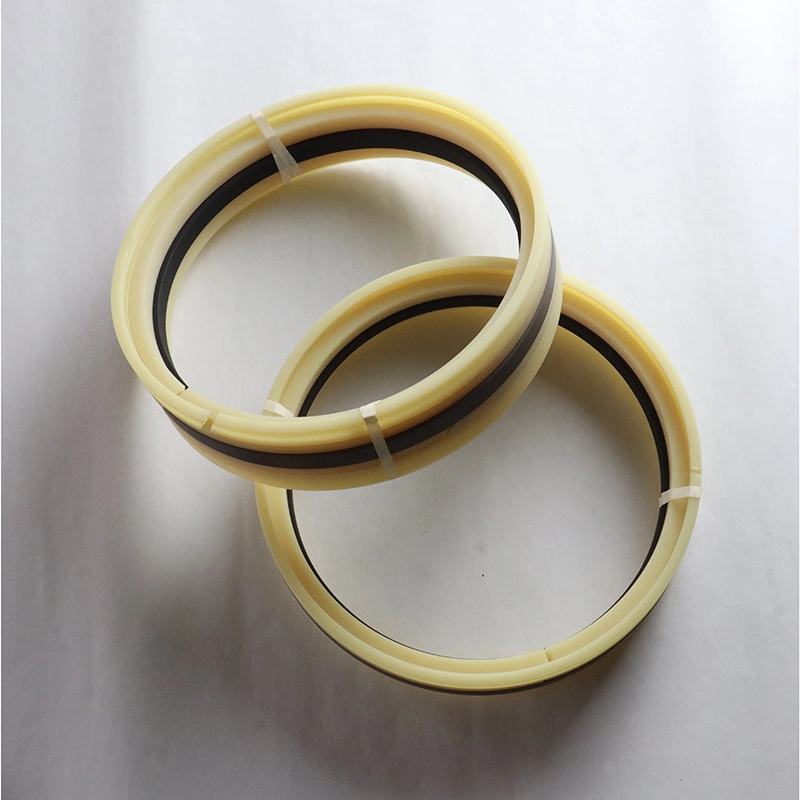

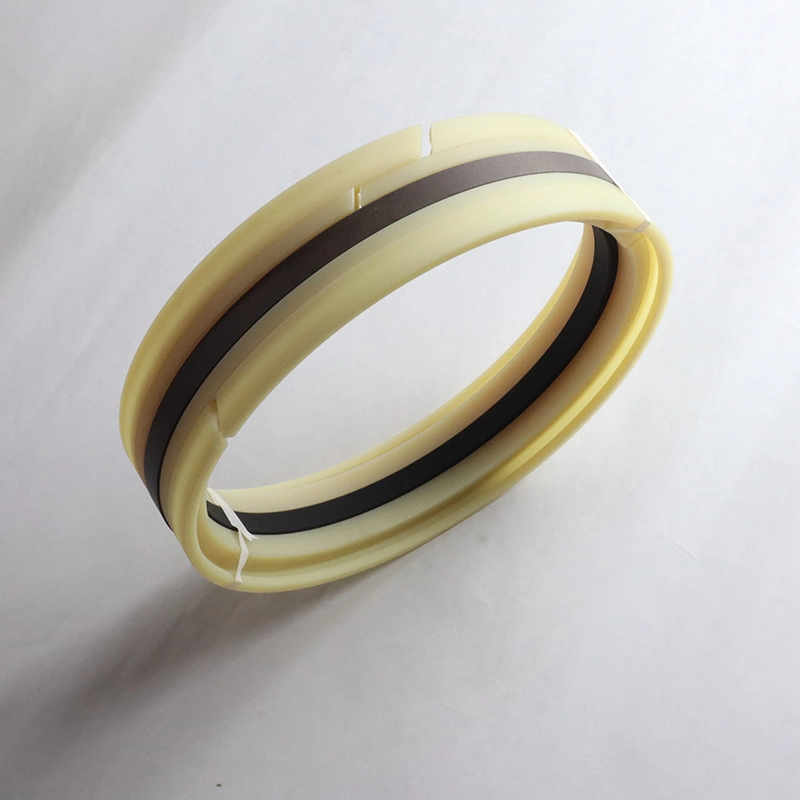

GDKK consta de dos anillos de guía, dos anillos de retención, un anillo de goma elástico y un anillo de sellado. El anillo de guía juega un papel de posicionamiento y guía. El anillo de retención juega un papel de soporte y posicionamiento, el anillo de goma elástico proporciona fuerza elástica y compensa la pérdida del anillo de sellado. El anillo de sellado coopera con el orificio interno del cilindro de aceite para producir un efecto de sellado, que es adecuado para el sellado de presión bidireccional del pistón del cilindro de aceite. Tiene un buen efecto de sellado incluso en condiciones de trabajo duras. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Alta vida, se puede usar para sellarse en malas condiciones de lubricación;

4. Se puede usar para sellar medios de baja viscosidad, como el agua;

Excelente rendimiento de sellado de alta presión y alta presión.

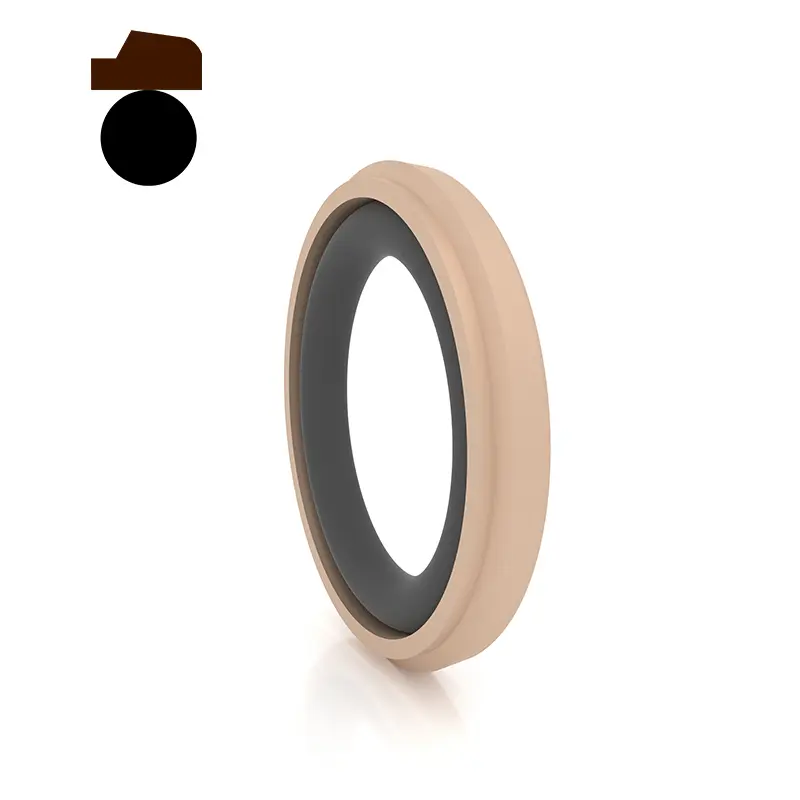

RC64 está compuesto por un anillo de sellado triangular PTFE y un anillo de goma de la junta tórica, adecuada para el sellado de presión unidireccional hidráulico y neumático de movimiento recíprocado. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Dado que el anillo de sellado adopta un diseño delgado de labios, la capacidad de compensación de seguimiento es mejor, por lo que el rendimiento de sellado es bueno. El surco dividido (abierto) debe usarse para diámetros de cilindro inferiores a 30 mm. Características:

1. Se puede usar tanto para hidráulico como neumático;

2. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

3. Long Life, se puede usar para sellos de lubricación sin aceite;

Pequeño espacio estructural, fácil instalación y mantenimiento;

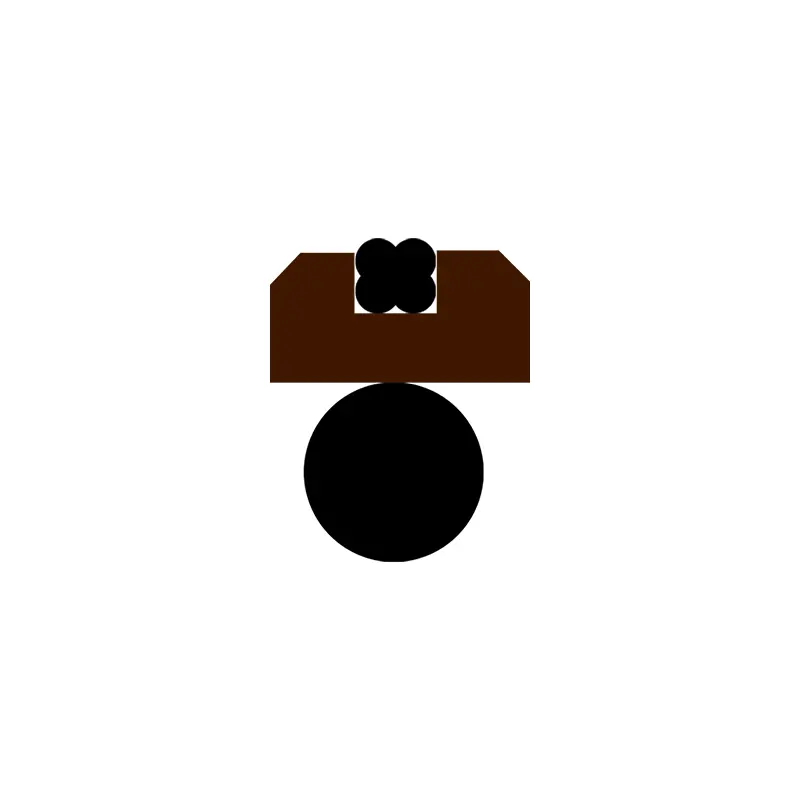

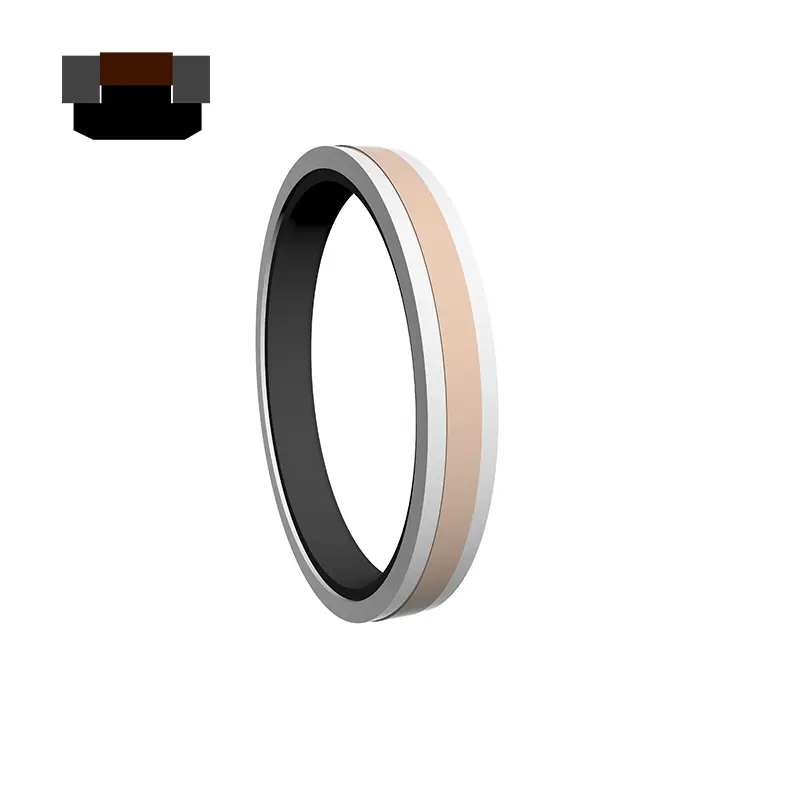

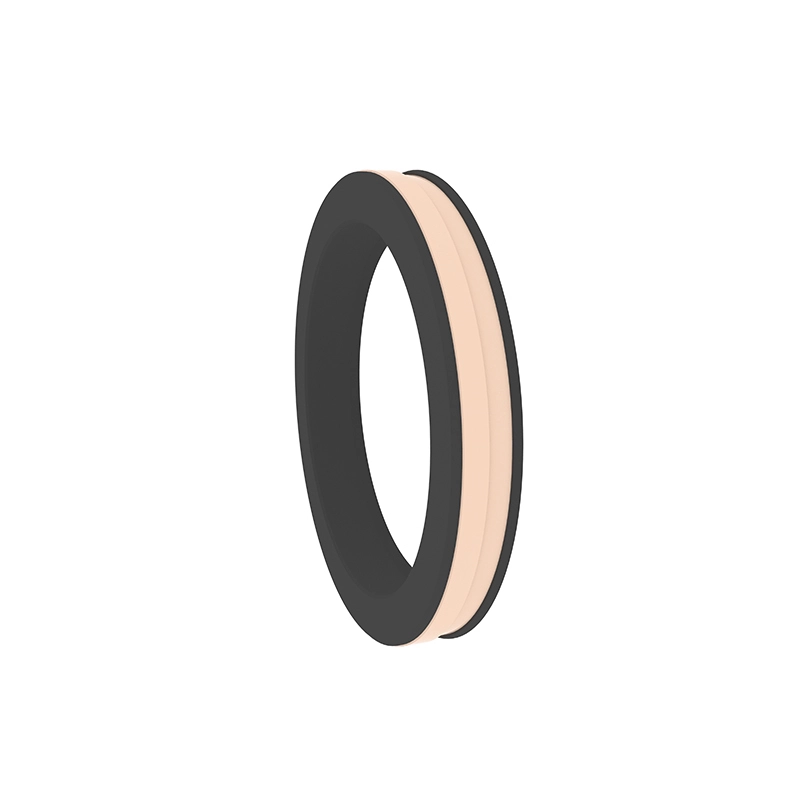

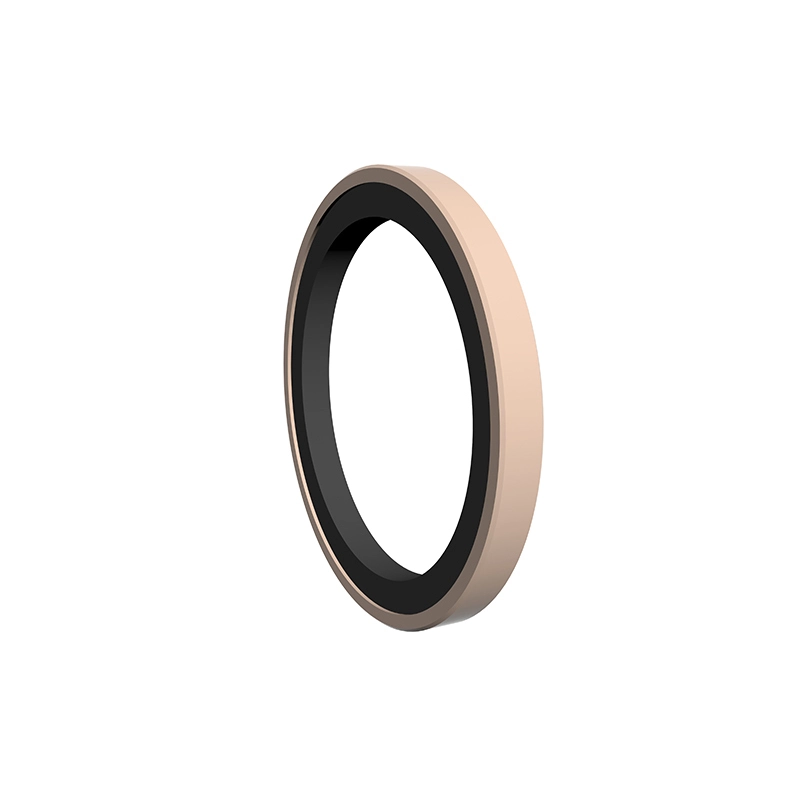

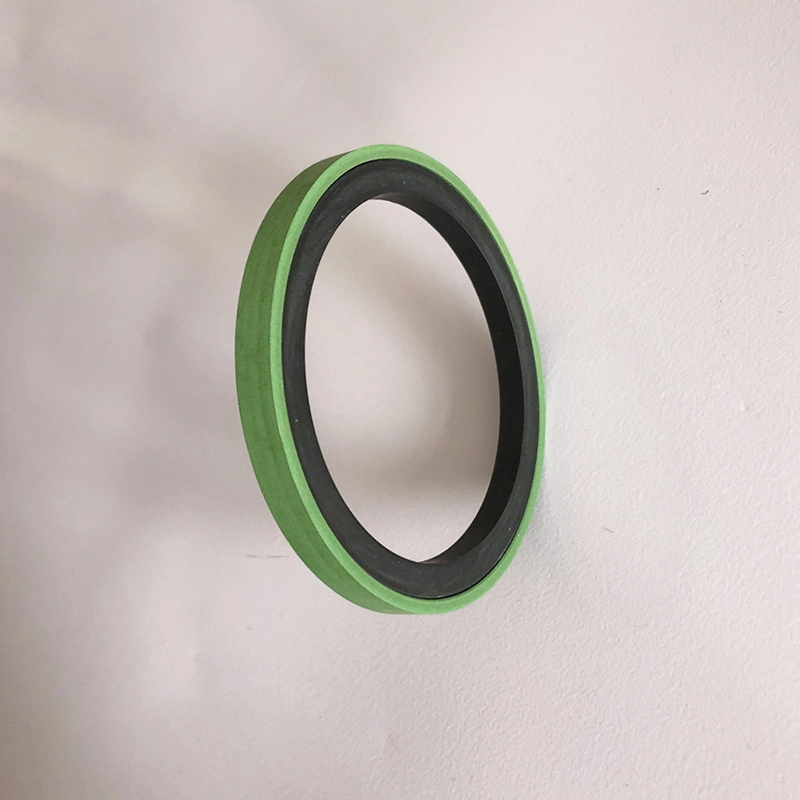

SPG es una combinación de un anillo de sellado PTFE modificado rectangular y un anillo de goma rectangular como elemento precargado. Tiene las características del buen sellado, la baja fricción y el pequeño espacio estructural.

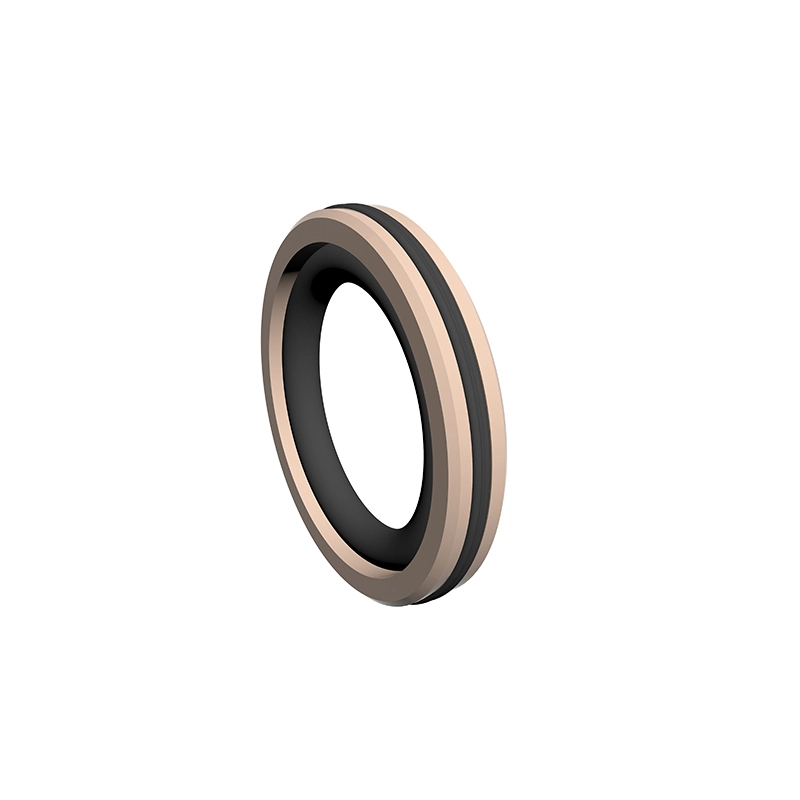

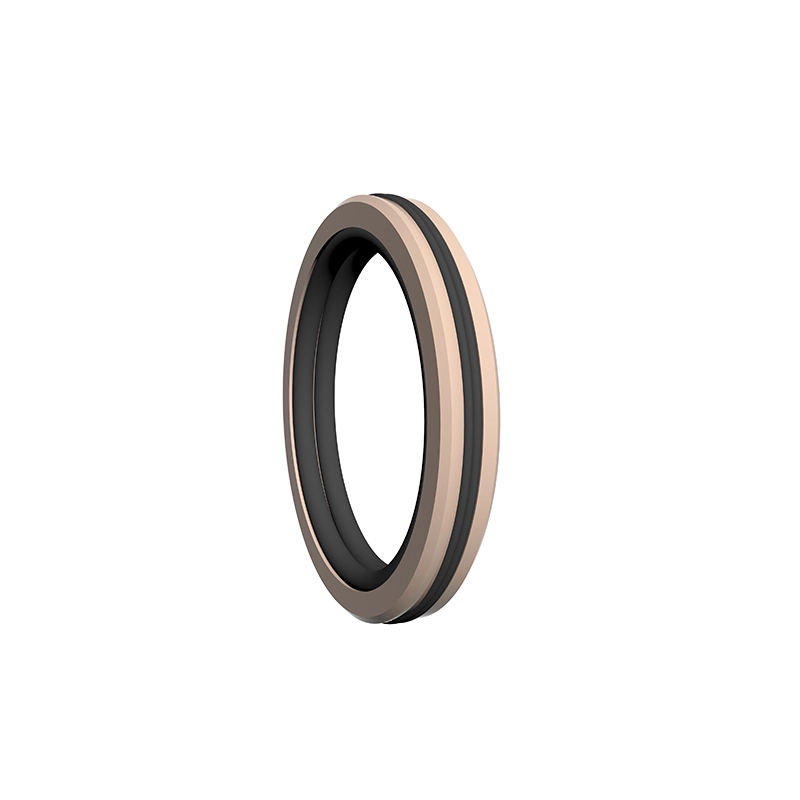

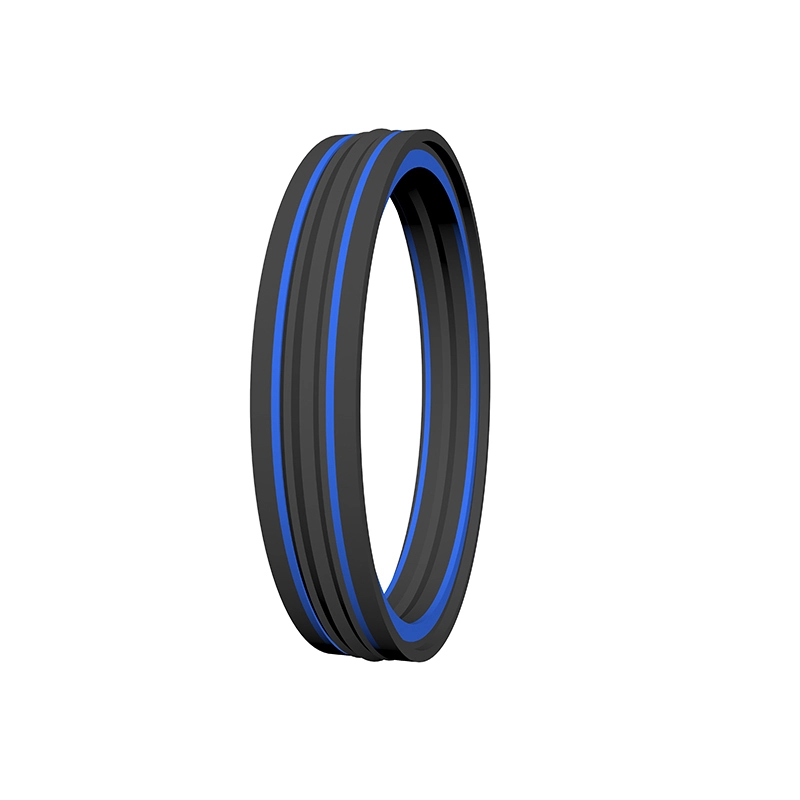

RC66 es una combinación de un anillo de sellado PTFE modificado rectangular y una junta tórica como elemento precargado. Tiene las características del buen sellado, la baja fricción y el pequeño espacio estructural. Es adecuado para cilindros o cilindros de aceite de alta velocidad. RC67 está compuesto por un anillo de sellado rectangular PTFE relleno, dos anillos de retención y un elastómero heterogéneo, que es adecuado para el sellado de presión bidireccional de movimiento recíproco hidráulico. El elastómero proporciona fuerza radial y compensa el desgaste del anillo de sellado. El anillo de retención protege el anillo de sellado y tiene un buen efecto de sellado incluso en condiciones de trabajo duras. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento suave, igual fricción dinámica y estática, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Alta vida, se puede usar para sellos de lubricación sin aceite;

4. Se puede usar para sellar medios de baja viscosidad, como el agua;

5. Excelente rendimiento de sellado de alta presión y alta presión.

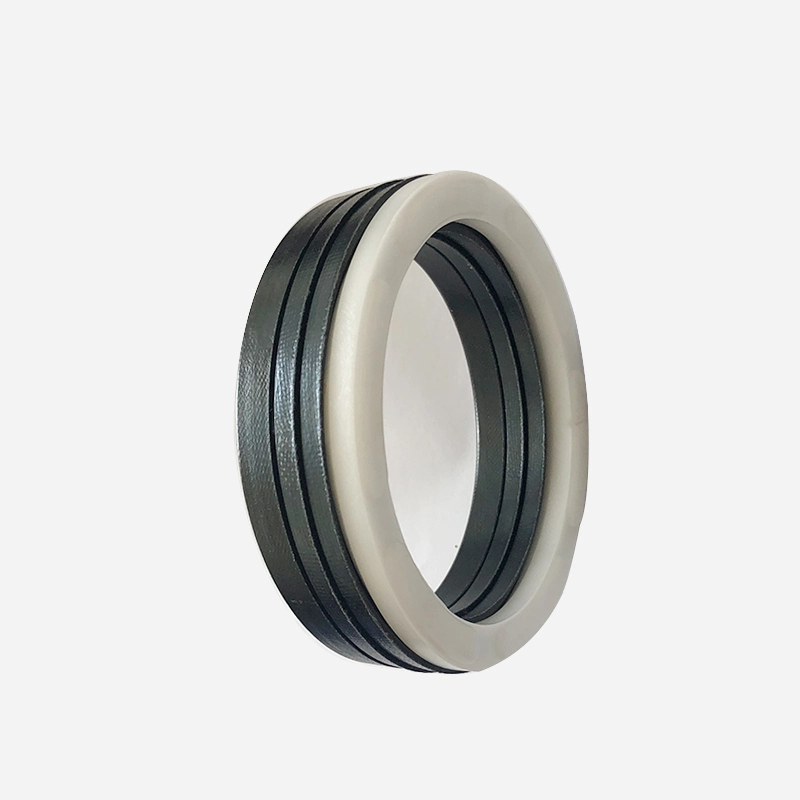

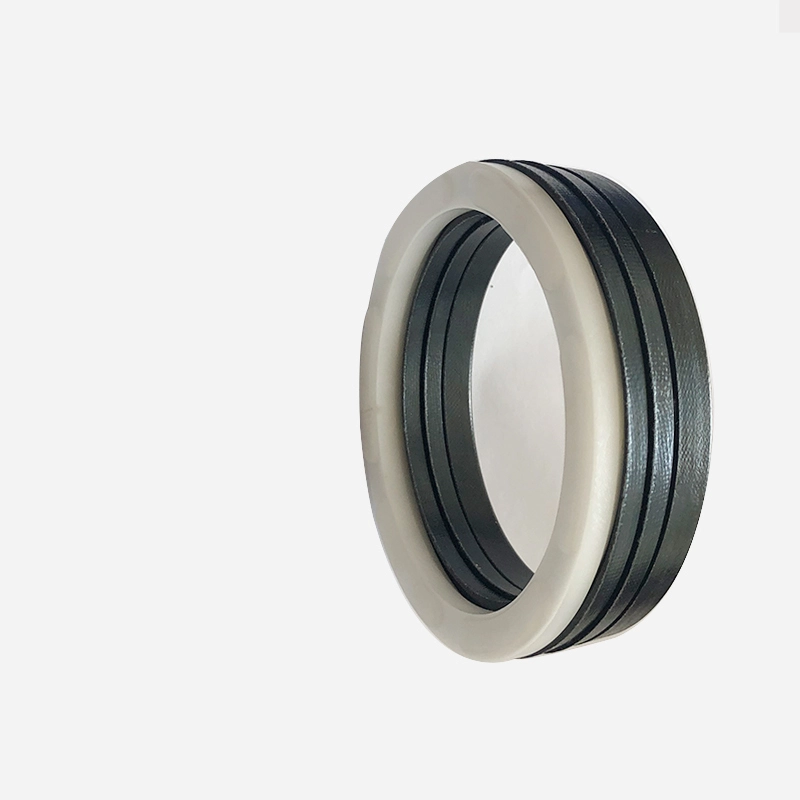

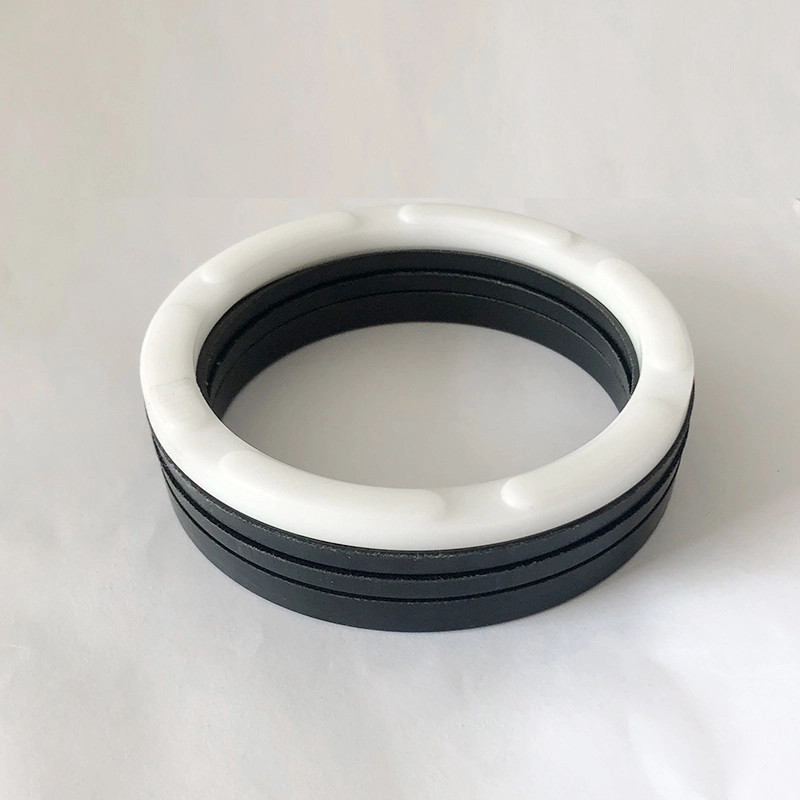

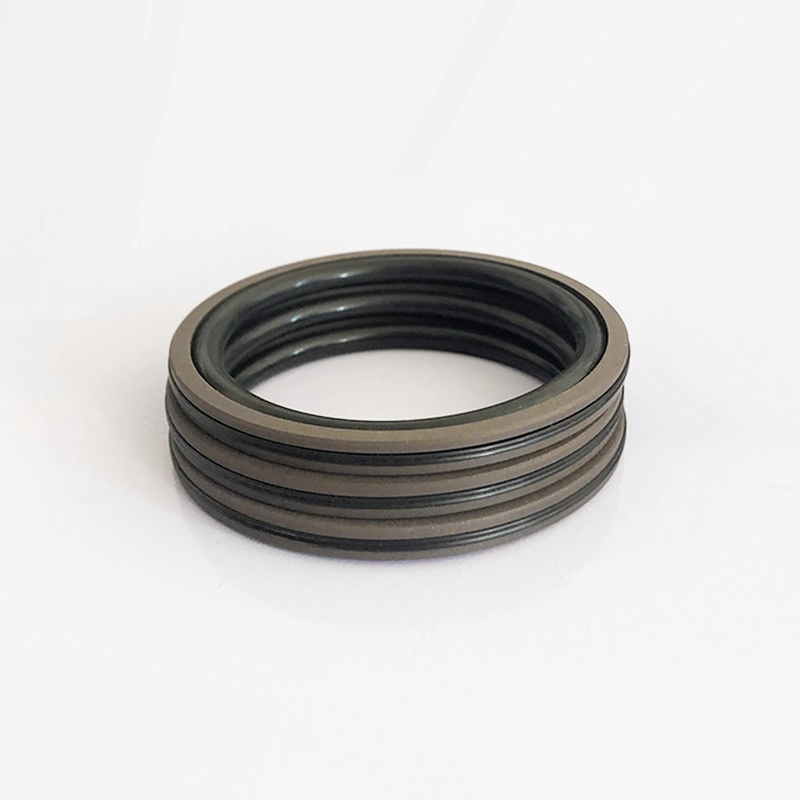

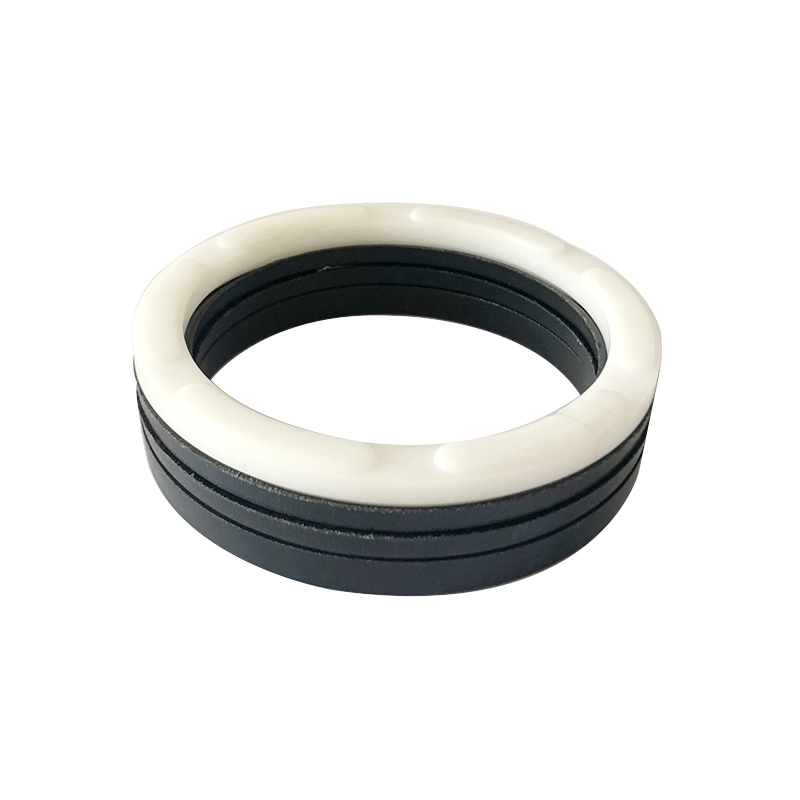

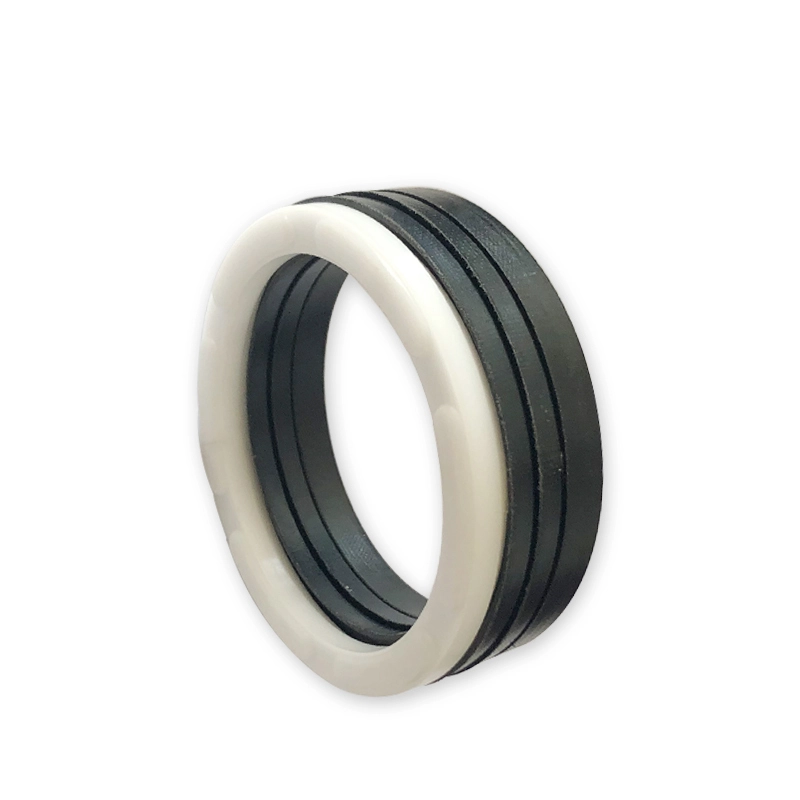

RCEK está compuesto por un conjunto de anillos de sellado en forma de V, un anillo de presión y un anillo de soporte, y es adecuado para el sellado de presión unidireccional de movimiento de movimiento hidráulico. La grasa compatible con el material de sellado debe aplicarse durante la instalación. No se puede instalar en un surco integral (cerrado). Se usa para sellos de pistón en cargas medianas y pesadas. Características:

1. Hay una variedad de materiales disponibles, que se pueden ajustar de manera óptima para adaptarse a diversos propósitos;

2. Se puede usar en condiciones de trabajo duras y es adecuado para casi todos los medios y condiciones duras;

3. Tiene una larga vida útil y puede usarse para sellos de lubricación sin aceite (selección razonable de material);

4. El rendimiento del sellado se puede ajustar y el tamaño axial se puede ajustar agregando o eliminando anillos de sellado en forma de V;

Puede funcionar de manera efectiva incluso si la calidad de la superficie de sellado es pobre.

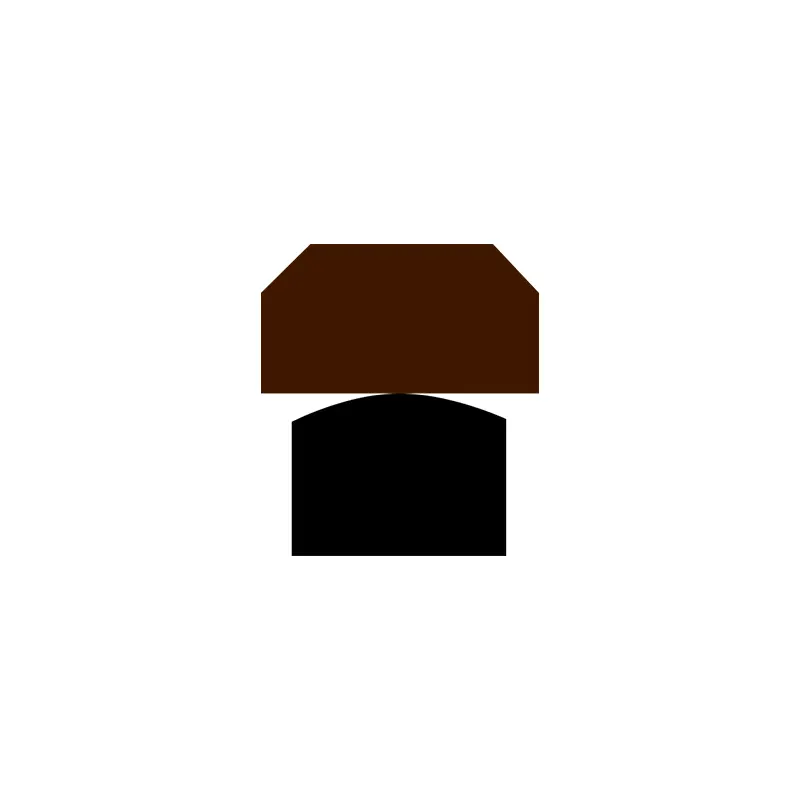

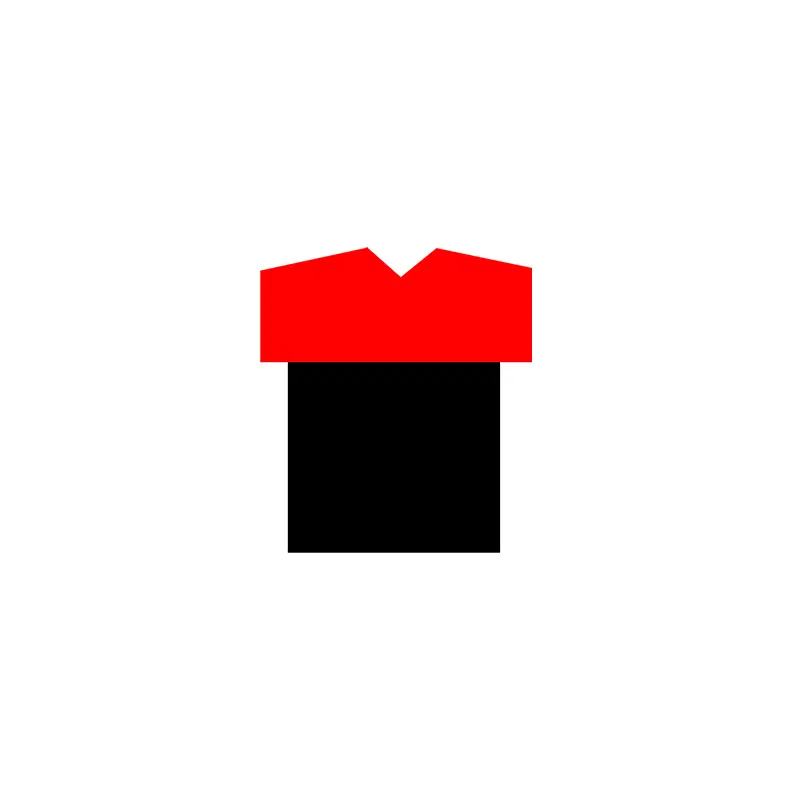

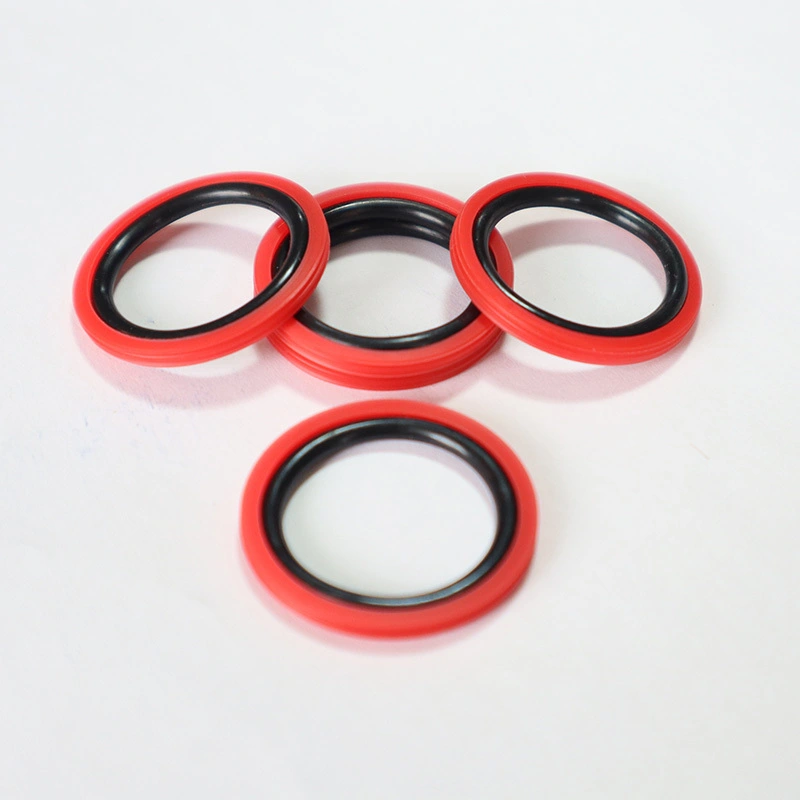

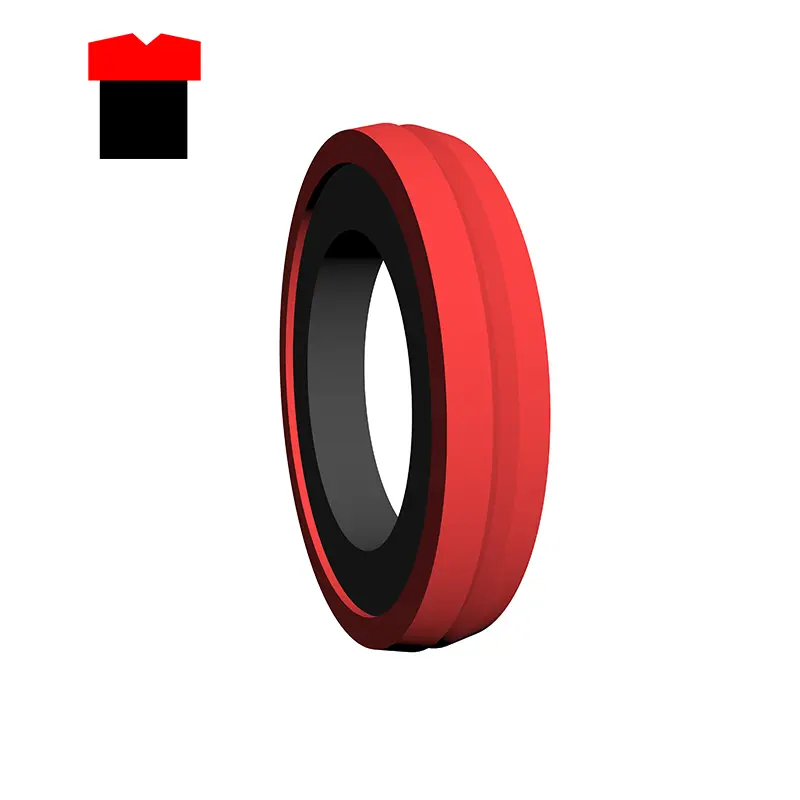

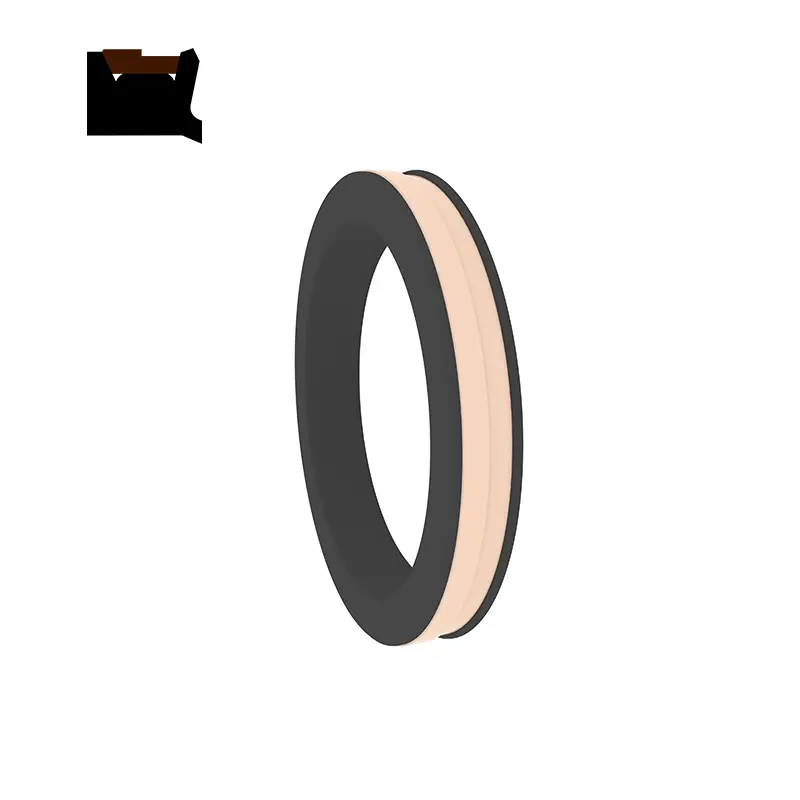

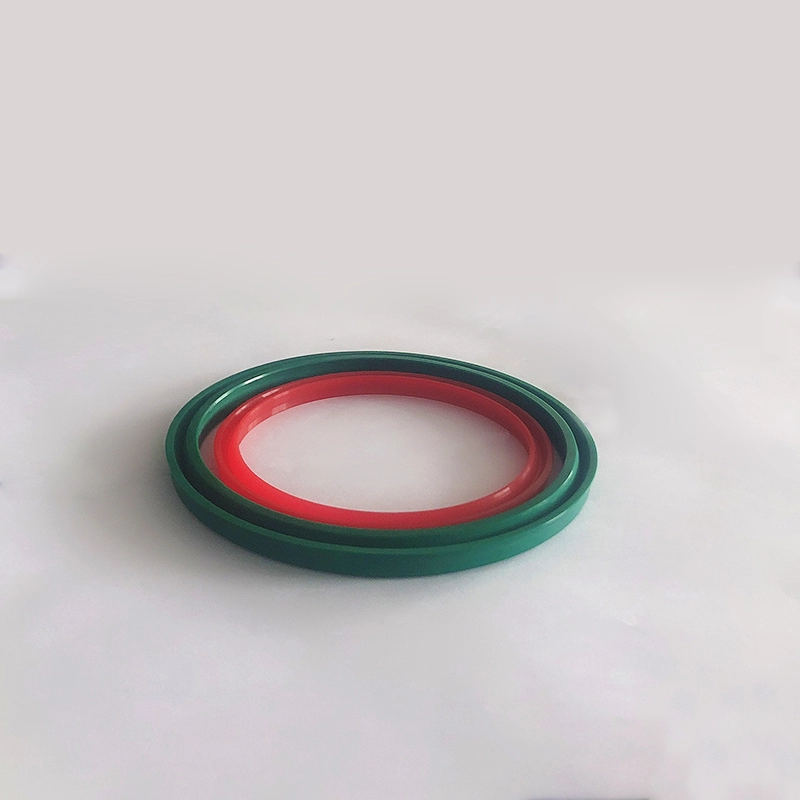

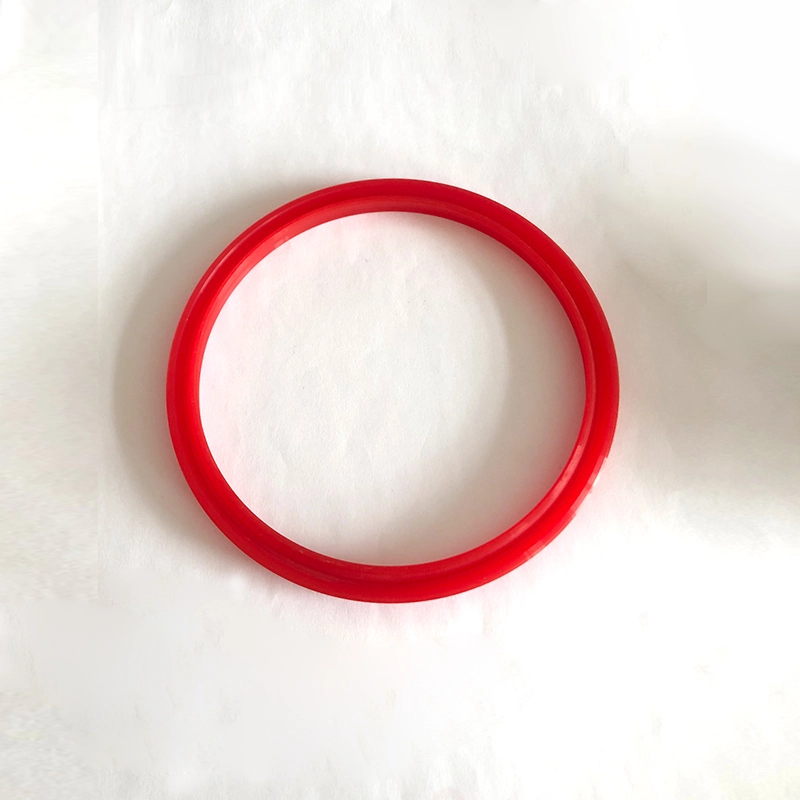

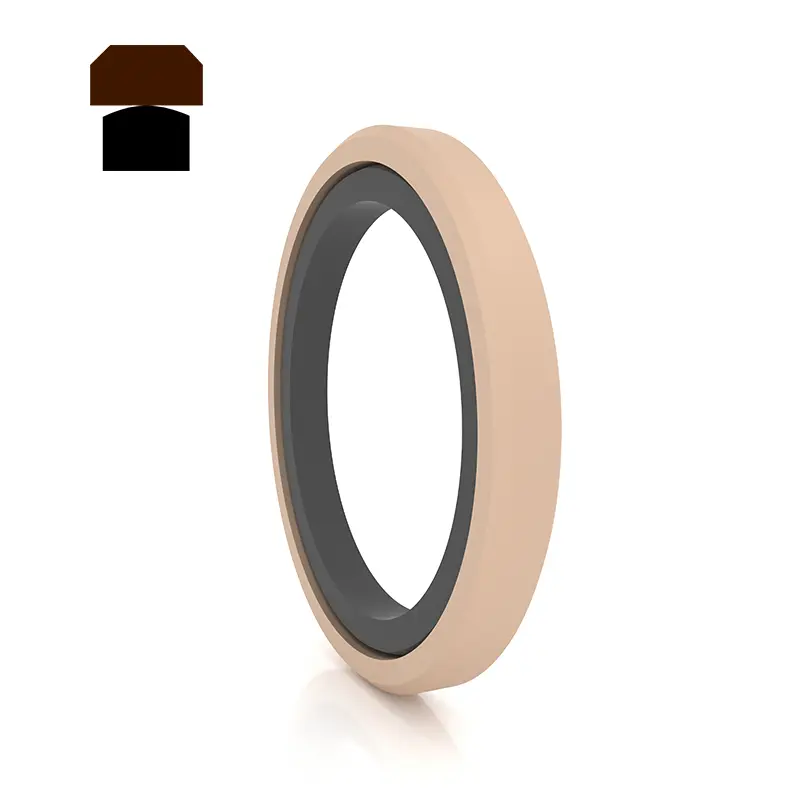

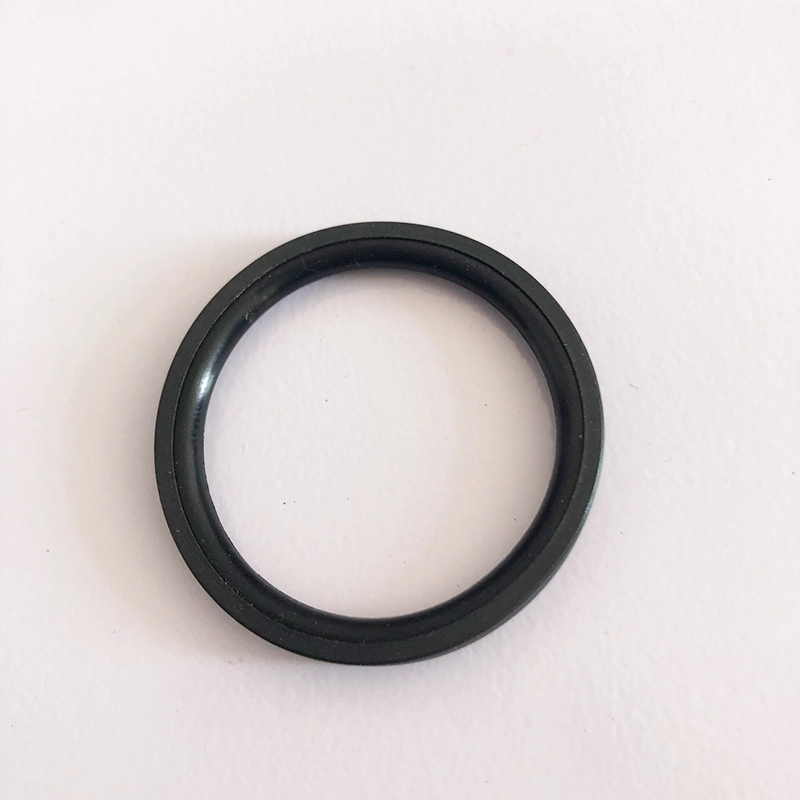

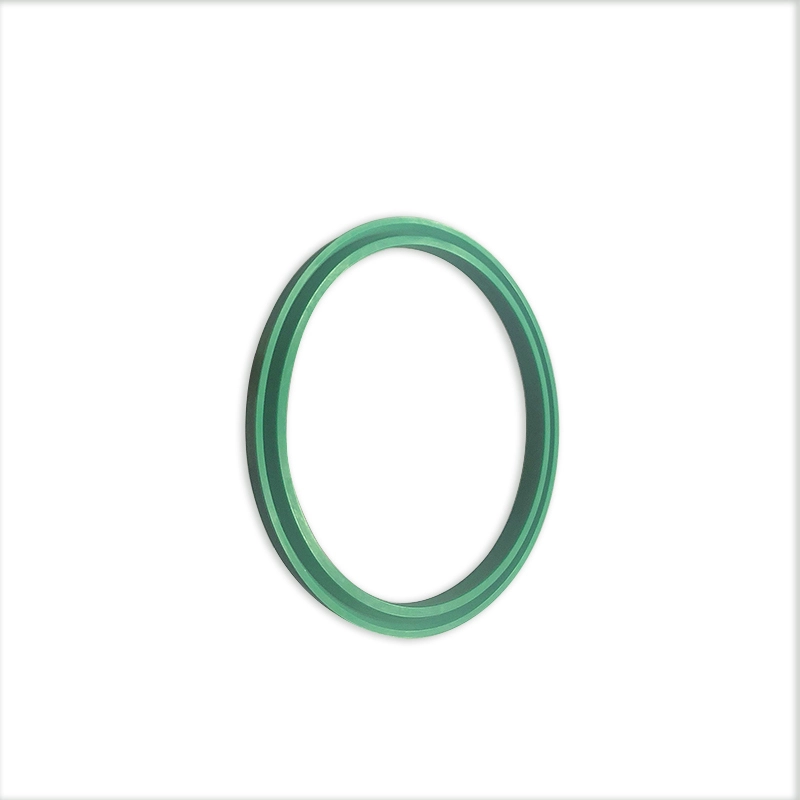

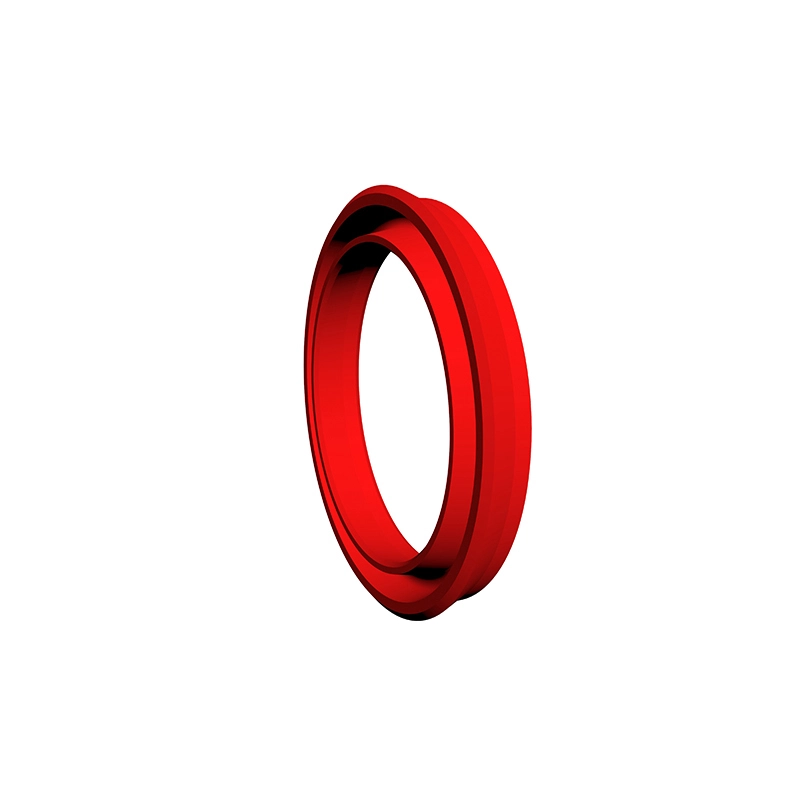

RCKR está compuesto por un anillo de sellado PU y un anillo de goma rectangular, adecuado para el movimiento bidireccional de movimiento recíproco hidráulico. Es un producto complementario de productos de anillo Glyd, con una mejor capacidad de sellado y mantenimiento de presión que el anillo Glyd, y se puede instalar sin la ayuda de herramientas de instalación. Sus características:

1. Buen rendimiento de sellado dinámico y estático;

2. Mejor rendimiento de sellado de baja presión que el anillo Glyd, y se puede instalar sin herramientas de instalación;

3. Baja fricción, pequeña resistencia inicial y movimiento suave;

4. Long Life, se puede usar para el sello de lubricación sin aceite;

5. Se puede usar para el sellado de presión bidireccional;

El surco de instalación se ajusta al estándar ISO7425/1.

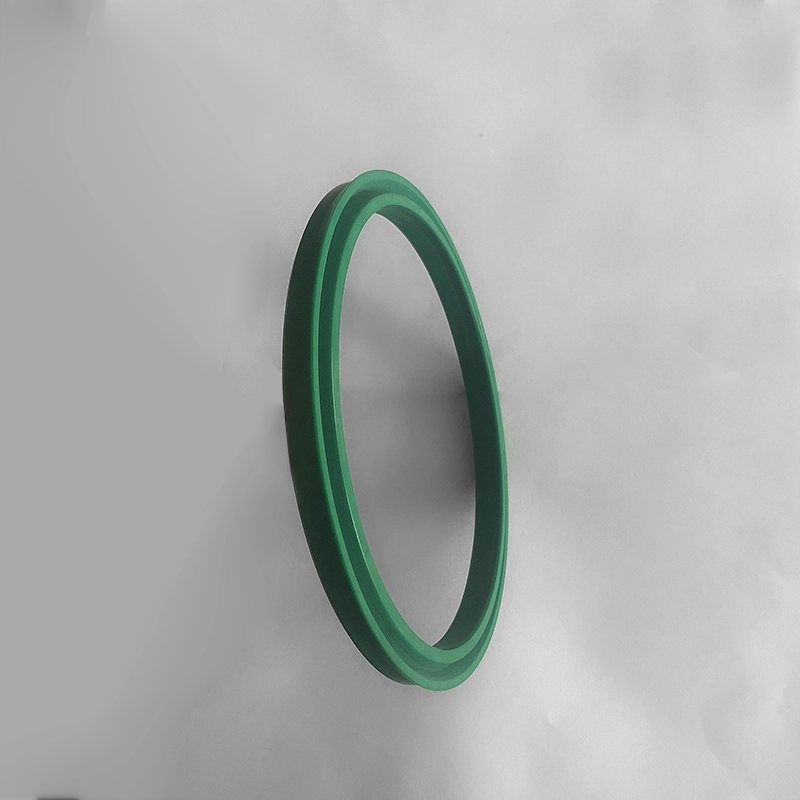

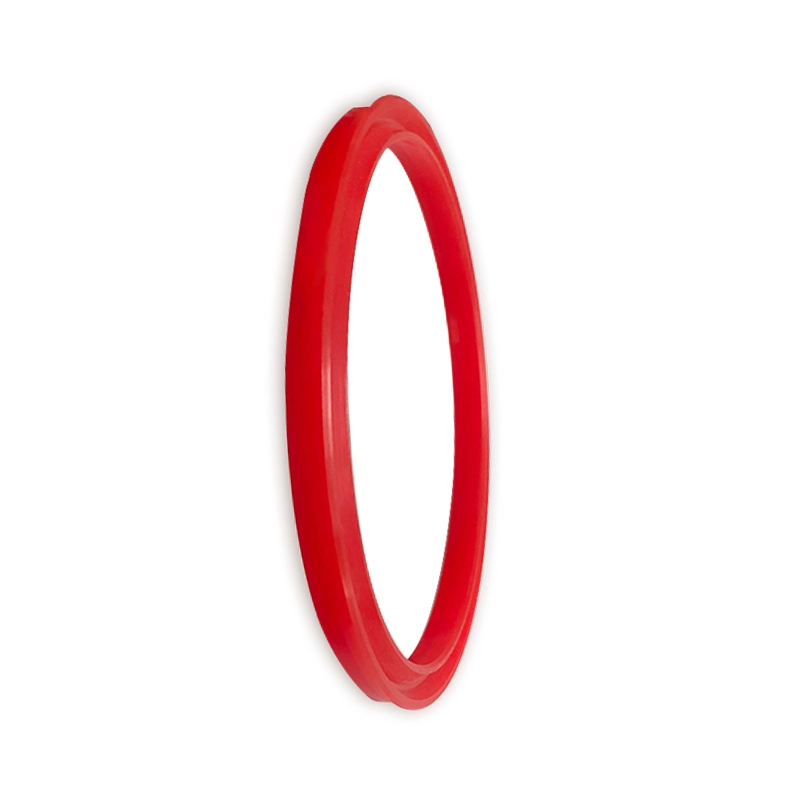

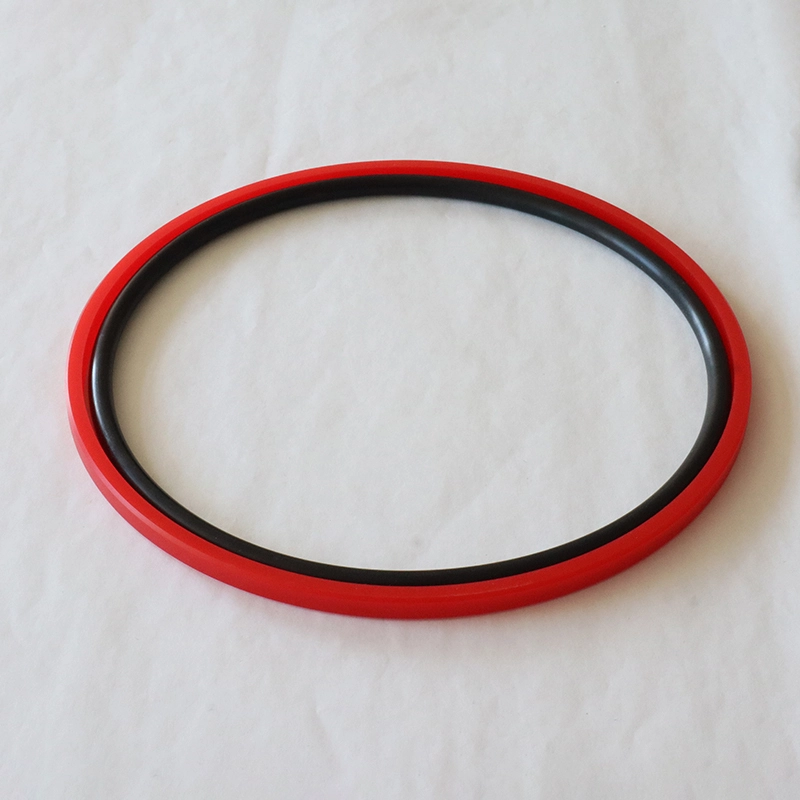

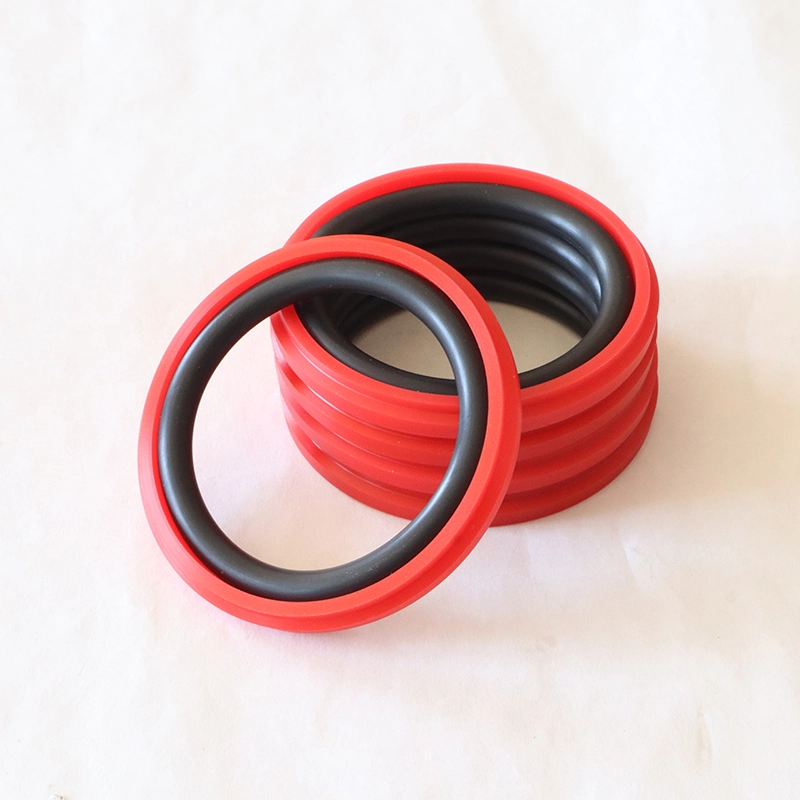

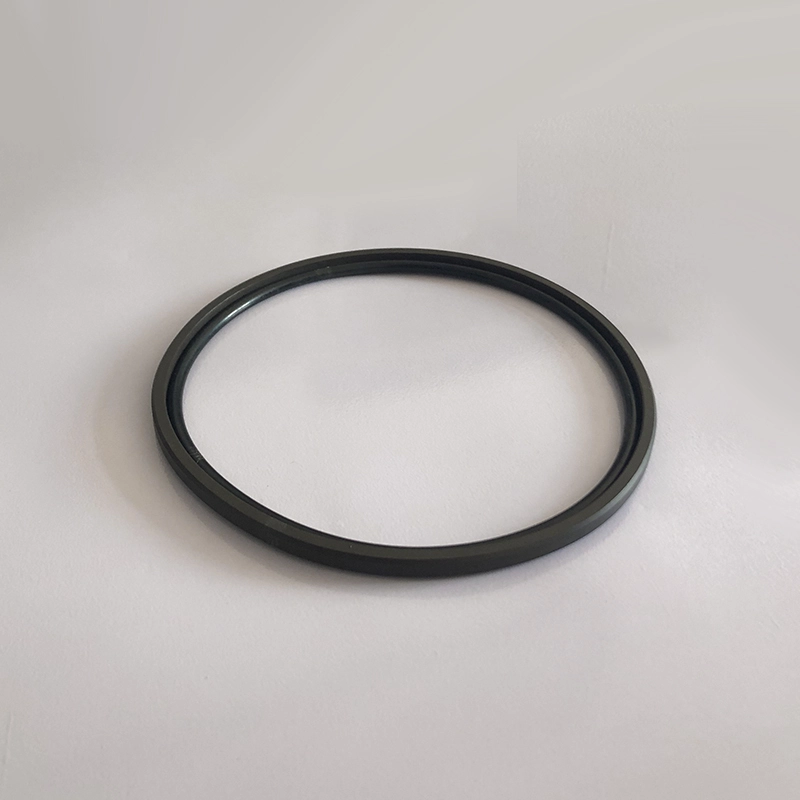

RPW está compuesto por un anillo de sellado de PU de forma especial y un anillo de goma en forma de O, adecuado para el sellado de presión bidireccional de movimiento recíproco hidráulico. La junta tórica proporciona fuerza radial y compensa el desgaste del anillo de sellado. Generalmente se usa junto con un anillo de guía. Características:

1. Baja fricción, pequeña resistencia inicial, movimiento liso, sin rastros;

2. Estabilidad de presión muy alta bajo presión y condiciones duras;

3. Buen rendimiento de sellado a presiones altas y bajas;

No se requieren herramientas de instalación para la instalación.

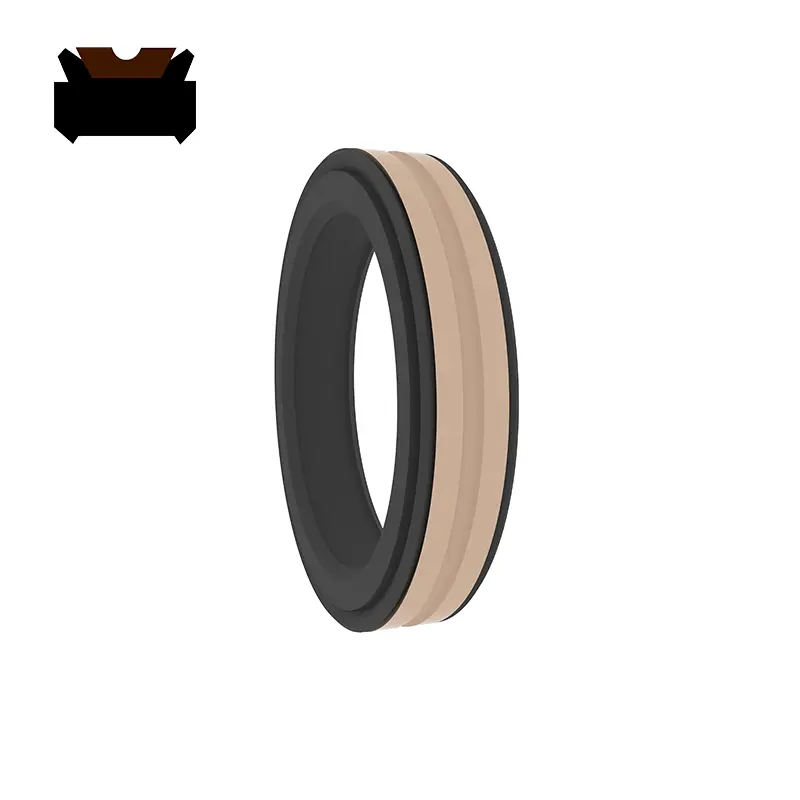

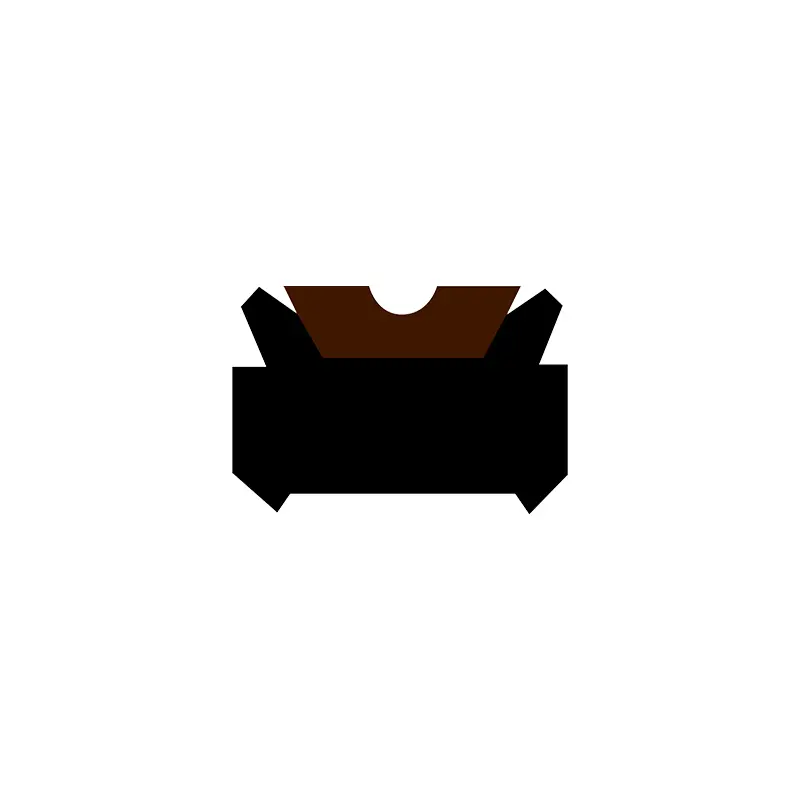

TDA y TDMA están compuestos por un elastómero de goma de forma especial (o poliuretano) y un anillo de sellado PTFE modificado, y tienen las características de un buen sellado, vida larga, baja fricción, sin arrastre, etc. TDA es adecuado para el sellado de presión de la presión unidireccional. TDMA es adecuado para el sellado por presión de bidireccional de los pistones.

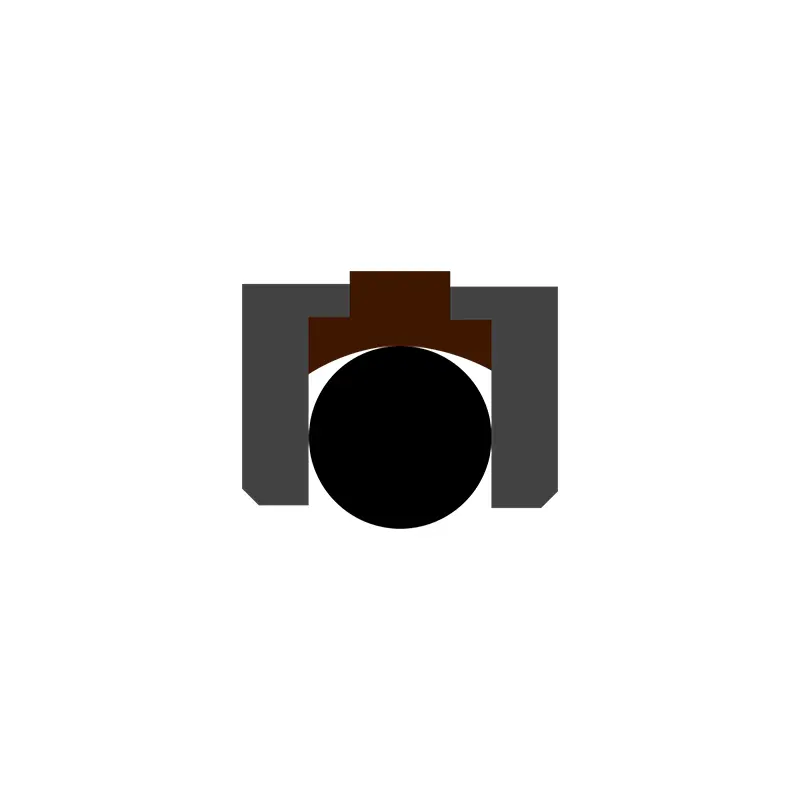

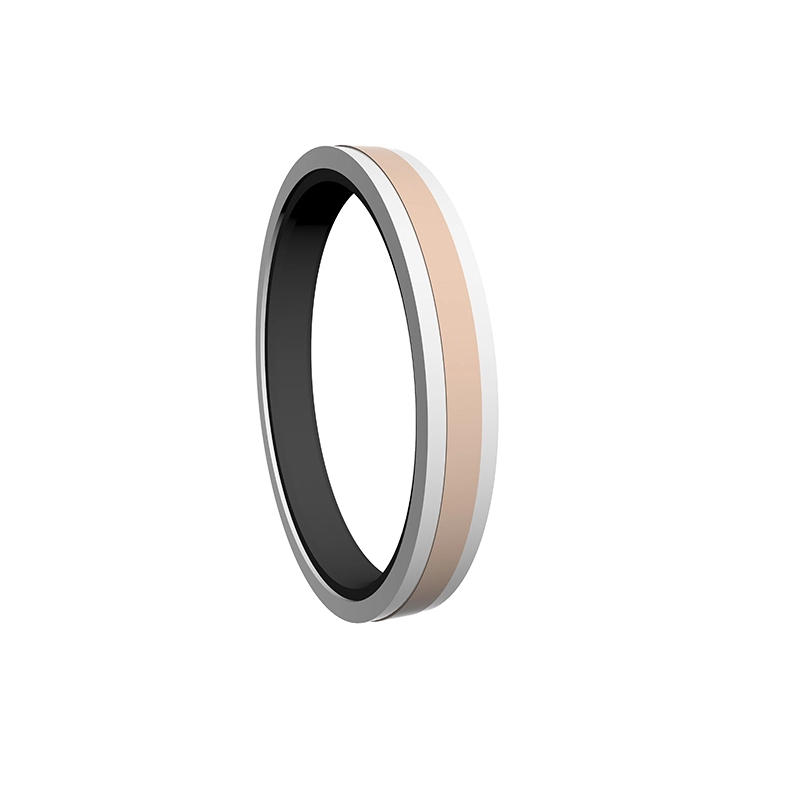

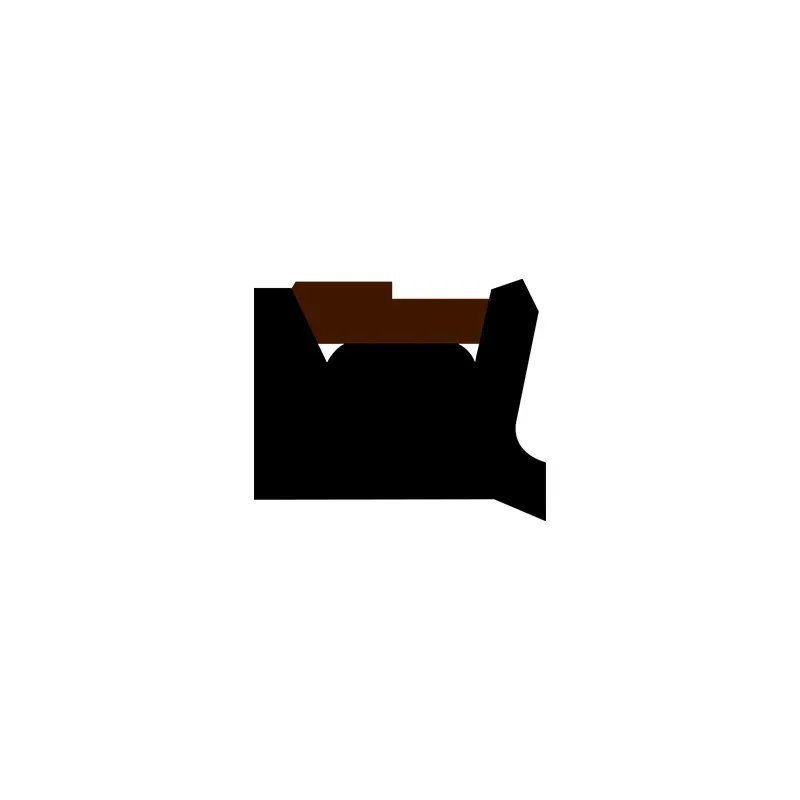

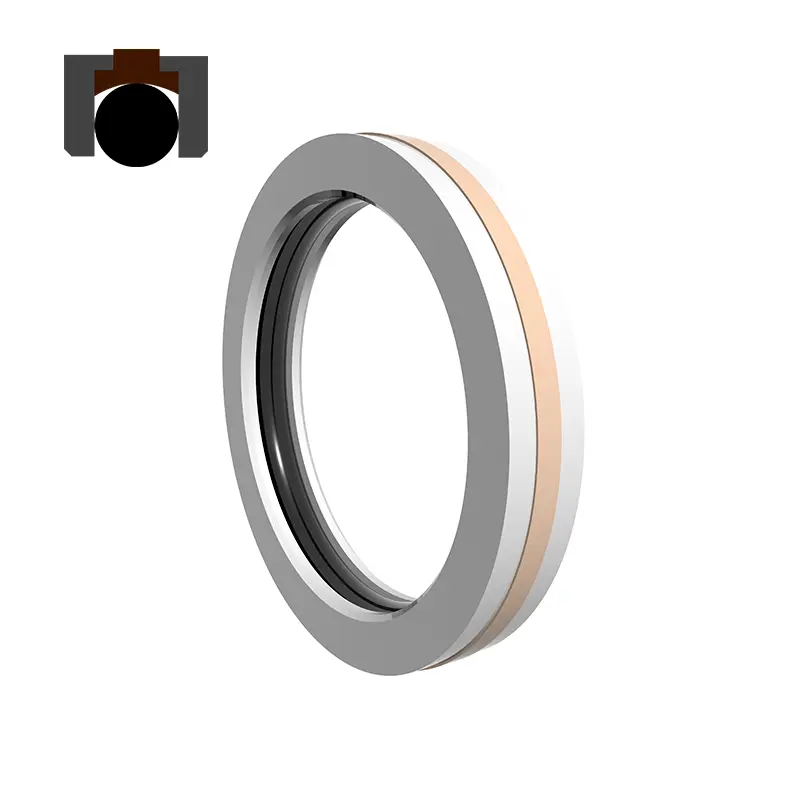

GGDA consiste en un anillo de sellado lleno de PTFE, dos anillos de soporte de plástico en forma de L y una junta tórica de fuerza elástica, con buen sellado, vida larga, baja fricción, sin rastros y otras características. Adecuado para el sellado de presión bidireccional del pistón.

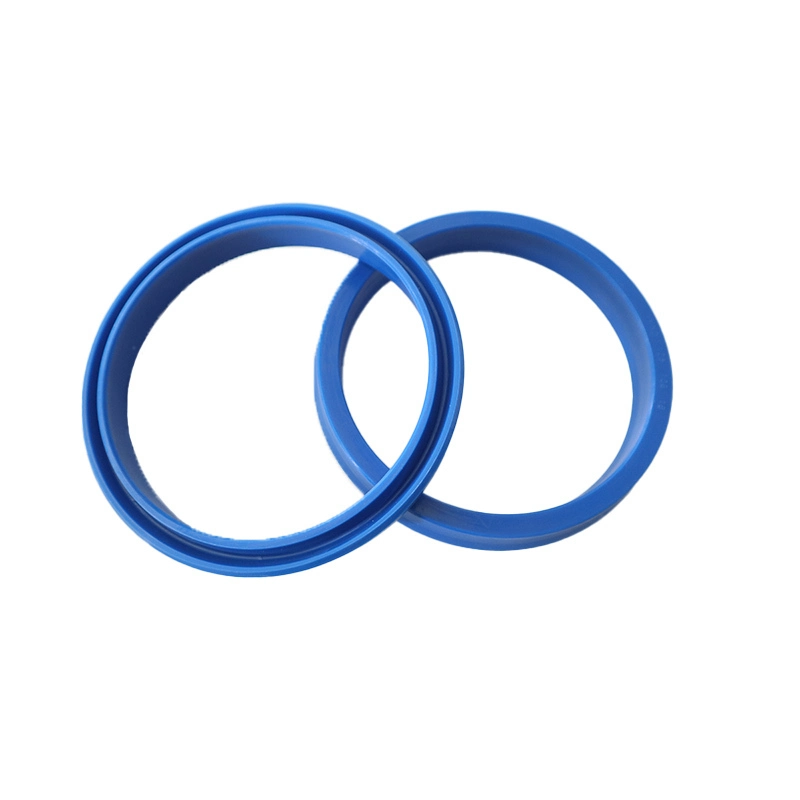

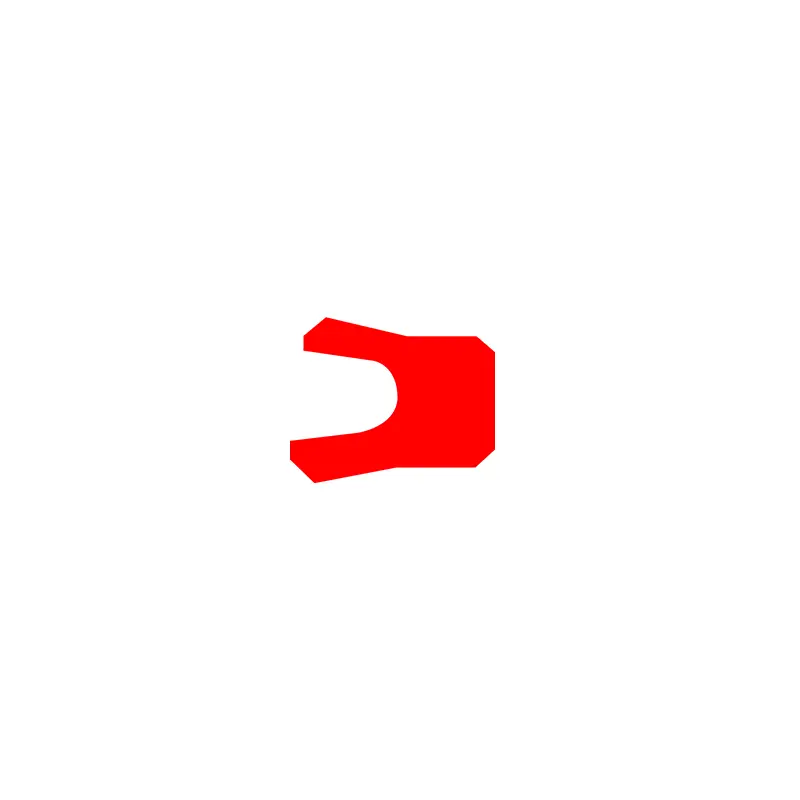

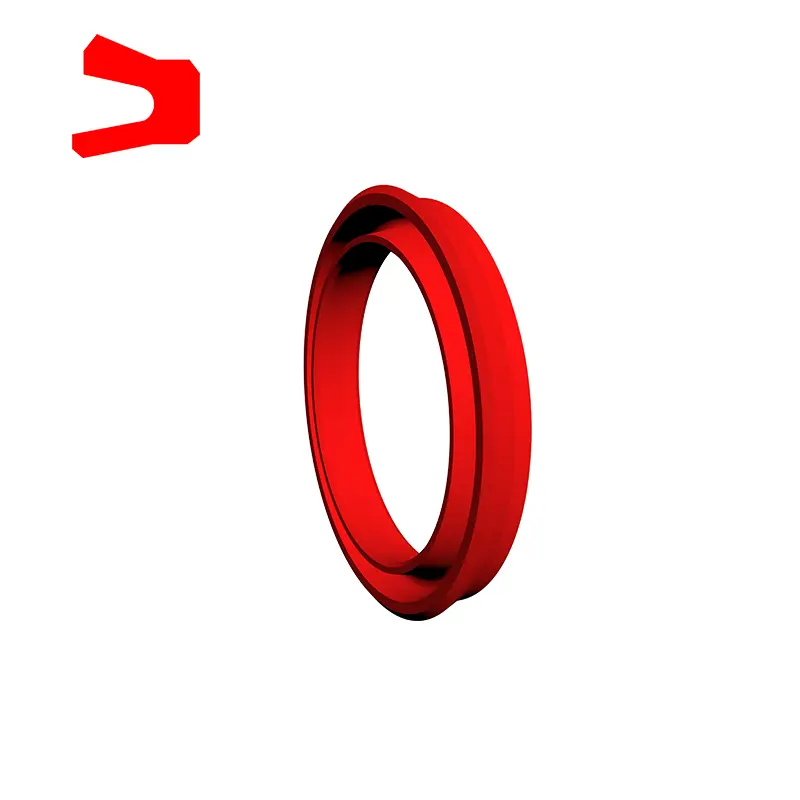

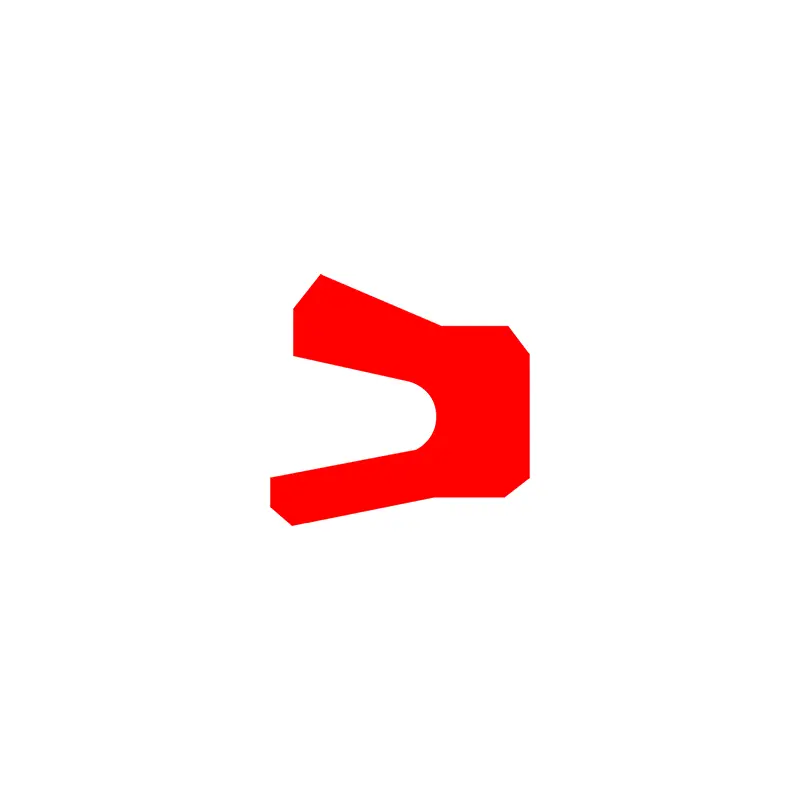

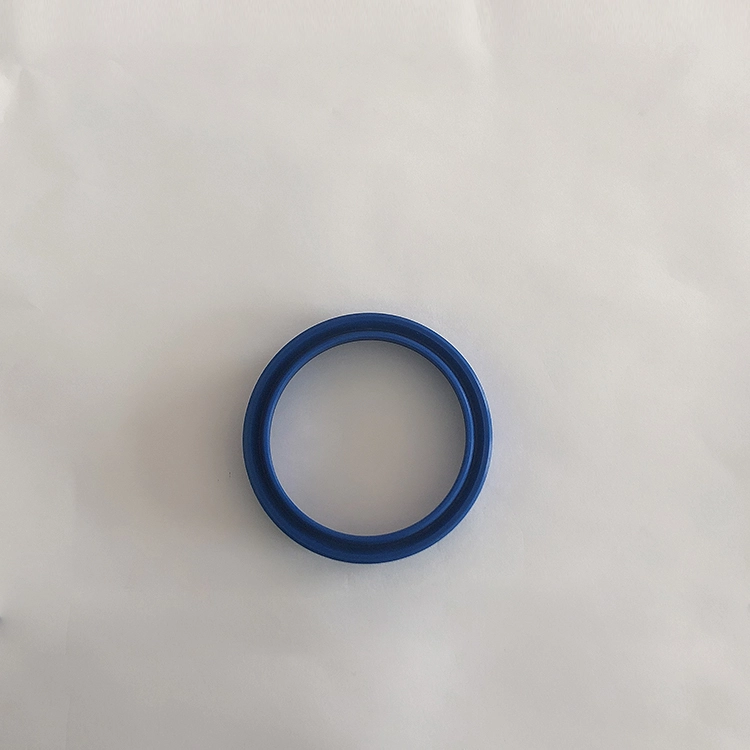

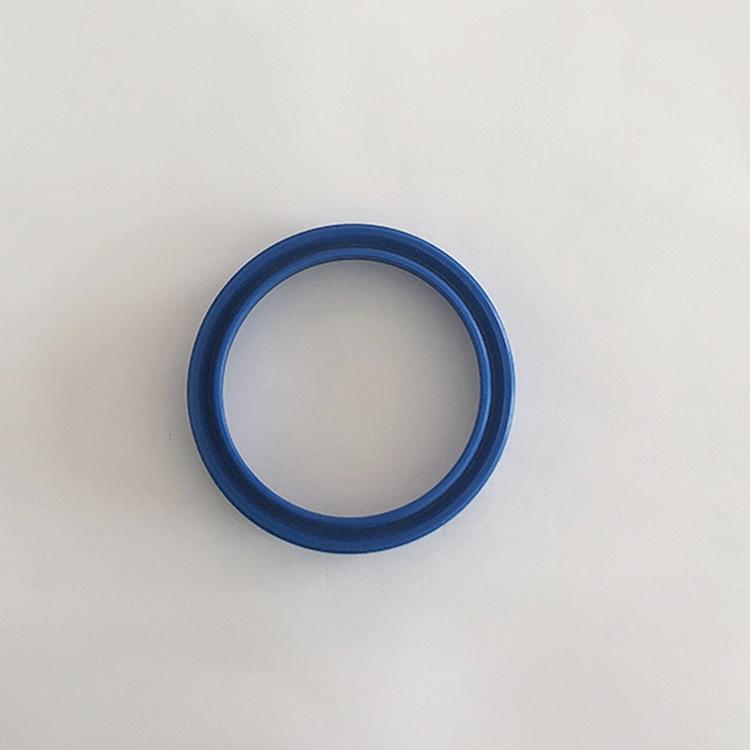

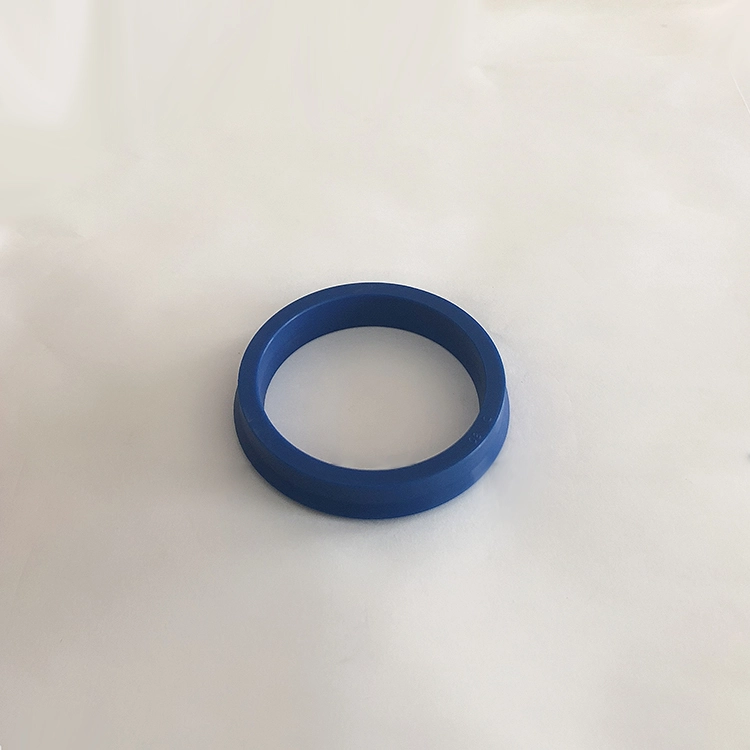

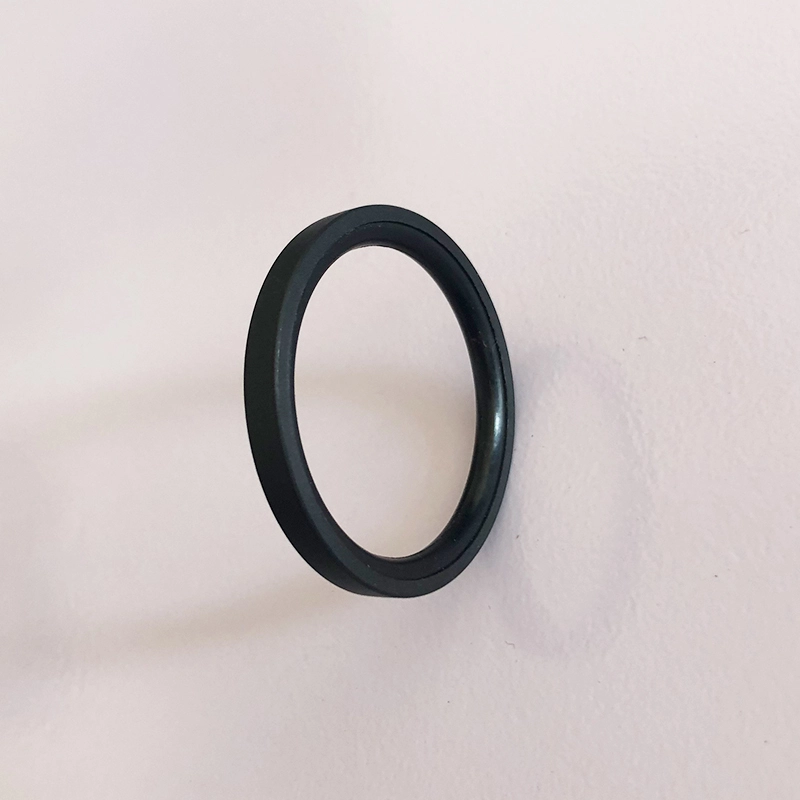

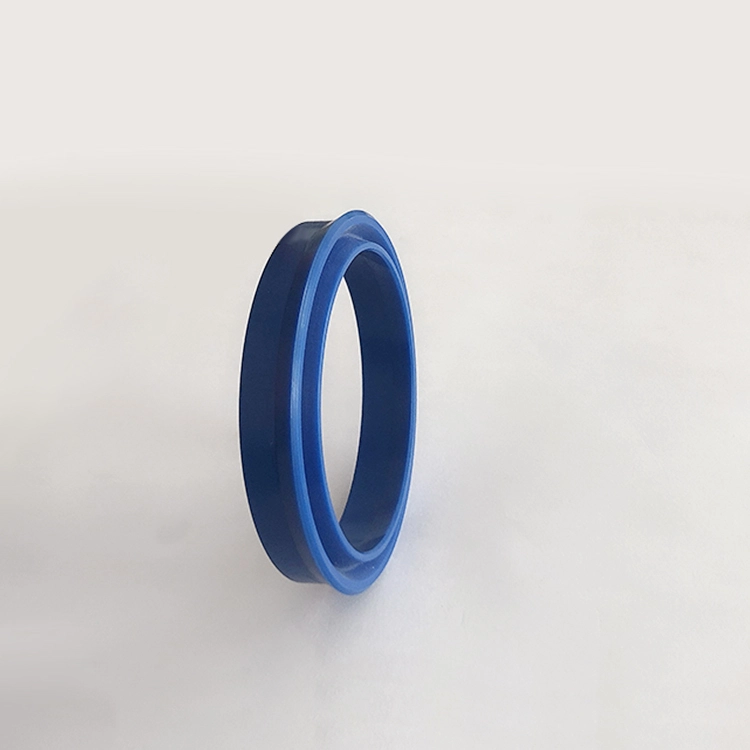

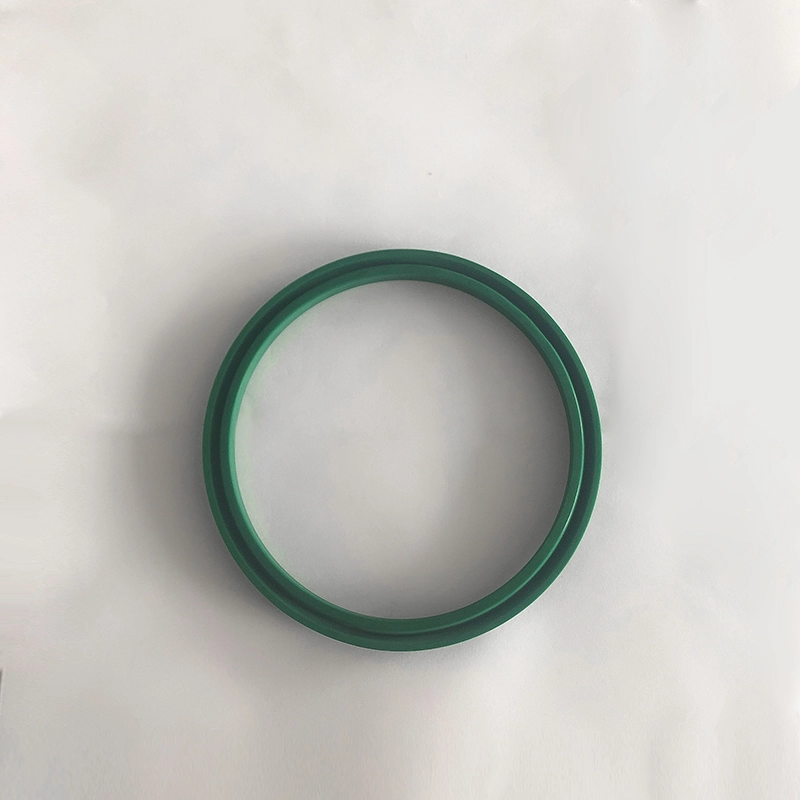

El anillo de sellado RCUP es un sello asimétrico especialmente utilizado en el pistón, adecuado para el sellado unidireccional de movimiento recíproco hidráulico, con un buen rendimiento de sellado. El surco se ajusta al estándar ISO5597. El anillo de sellado de tipo YXD para el eje es un sello asimétrico especialmente utilizado en el pistón, adecuado para el sellado unidireccional de movimiento reciprocante hidráulico, con un buen rendimiento de sellado. Cuando se usa por debajo de 12 ~ 32MPa, se requiere un anillo de retención en el talón. El surco se ajusta al estándar JB/ZQ4265-97. Características:

1. Aplicable a cargas de luz y cargas medianas;

2. Buen rendimiento de sellado para sellado de alta presión y baja presión;

3. Hay una variedad de materiales disponibles, con una gama más amplia de resistencia a los medios;

4. Estructura simple y fácil instalación y mantenimiento.

Características y aplicaciones del producto:

Selección de material:

RC61, RC62

1. Los materiales de las juntas tóricas pueden ser: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.

2. Sellado Materiales del anillo: Material estándar PTFE3, otros materiales opcionales PTFE2, PTFE4, PU, etc.

DE ACUERDO

1. Material de anillo rectangular coincidente: R01 Nitrilo Caucho

2. Material de anillo de sellado: material termoplástico compuesto.

RC63, RC64, SPG, RC66, AQ, AQF

1. Los materiales de las juntas tóricas pueden ser: caucho de nitrilo R01 (NBR), fluororruber R02 (FKM), etc.

2. Materiales de anillo de sellado: material estándar PTFE3, otros materiales opcionales PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. Material de anillo de goma a juego: R01 Nitrilo Caucho

2. Material de anillo de retención: Nylon PA/Poloxymetileno POM

3. Anillo de guía: Nylon PA/Poloxymetileno POM/Polytetrafluoroetileno PTFE

GDKK, RC67

1. Materiales de elastómero disponibles: R01 Caucho de nitrilo (NBR), R02 Fluororubber (FKM), etc.

2. Material de anillo de sellado: material estándar PTFE3, otros materiales opcionales PTFE2, PTFE4.

3. Material de anillo de retención: POM/PA/PTFE, el material PTFE se usa cuando la temperatura excede los 100 grados.

RCEK

1. Material de anillo de prensa: politetrafluoroetileno, tela de nitrilo, tela de fluororuber, nylon, polioximetileno

2. Material de anillo V: politetrafluoroetileno, goma de nitrilo, tela de nitrilo, fluororruber, tela fluororruber

3. Material del anillo de soporte: tela de nitrilo, tela de fluororruber, nylon, polioximetileno, politetrafluoroetileno

RCKR, RPW

1. Material de anillo rectangular coincidente: goma de nitrilo RO1 (NBR)

2. Material de anillo de sellado: PU

Yxd

Caucho opcional de nitrilo (R01), fluororruber (R02), poliuretano (PU), etc.

Ejemplo de pedido:

Modelo de pedido RC61-40X29X4.2-PTFE3-R01 ORDER MODELO RC61-B-40X29X4.2-PTFE3-R02

Anillo RC61-Glyd RC61-B-HOLE SELLO DXDX L-Material Código

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, Código de material R01

Modelo de pedido OK-80X59X8 Diámetro del cilindro X Diámetro de la ranura X Ancho del surco

Modelo de pedido RC63-80-PTFE3-R01 o SPGC-80-PTFE3-R01

RC63/SPGC-Model Diámetro de 80 cilindros D PTFE3-PTFE Código de material R01-O-anillo Código de material

Modelo de pedido KDAS-80X60X22.4 Diámetro del cilindro X Diámetro de la ranura X Ancho de ranura (L)

Modelo de pedido TPM-80X60X22.4 Diámetro del cilindro X Diámetro de la ranura X Ancho de surco (L)

Ejemplo de pedido: GDKK-80*62*43*22.5-R01

Modelo de pedido RC64-80-PTFE3-R01

Diámetro del modelo RC64 de 80 cilindros D PTFE3-PTFE Código de material R01-O-anillo Código de material

Ejemplo de pedido: SPG-D*D*L-PTFE3-R01 (Diámetro exterior*Diámetro interior*Ancho de ranura) PTFE3, código de material R01

RC66

Modelo de pedido RC67-100X85X12.5-PTFE3-R01 o SPGW-100X85X12.5-PTFE3 -R01

Diámetro del cilindro modelo x Diámetro de fondo del fondo x Ancho de surco PTFE3 Código de material PTFE modificado R01 Código de material de elastómero

RCEK

modelo	Mamámámámámámáteriales	Rango aplicable	Caza de focas
RCEK-A	Ring V: tela NBR, anillo de presión, anillo de soporte: tela NBR/PA/POM/PTFE	Temperatura normal, alta presión	Bien
RCEK-B	V-Ring: tela FKM, anillo de presión, anillo de soporte: tela FKM/PTFE	Alta temperatura, alta presión	Bien
RCEK-C	V-Ring: NBR, anillo de presión, anillo de soporte: tela NBR/PA/POM/PTFE	Temperatura normal, mediana y baja presión	Excelente
RCEK-D	V-Ring: FKM, anillo de presión, anillo de soporte: tela FKM/PTFE	Temperatura alta, mediana y baja presión	Excelente
RCEK-E	Ring V: combinación de tela NBR y NBR, anillo de presión, anillo de soporte: tela NBR/PA/POM/PTFE	Temperatura normal, mediana y alta presión	Excelente
RCEK-F	V-Ring: combinación de tela FKM y FKM, anillo de presión, anillo de soporte: tela FKM/PTFE	Temperatura alta, mediana y alta presión	Justo
RCEK-G	V-Ring, anillo de presión, anillo de soporte: PTFE1/PTFE2/PTFE3/PTFE4	Medios corrosivos de alta temperatura y alta presión	Excelente
RCEK-H	V-Ring: PU, anillo de presión, anillo de soporte: PU/PA/POM/PTFE	Temperatura normal, mediana y alta presión	Caza de focas
Modelo de pedido RCEK-A-120 × 95x25.3 Diámetro del cilindro modelo x Diámetro de fondo del fondo X

Aqf

Rckr

Rpw

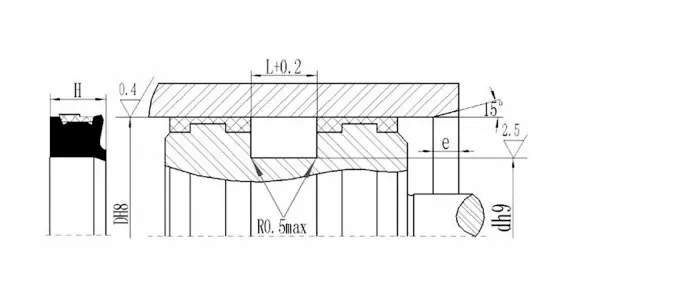

TDA

Longitud del chaflán

Rango de diámetro del cilindro	Longitud del chaflán e≥
40-89	6
90-144	7
145-320	10
321-670	15

TDMA

GGDA

RCUP

Ejemplo de pedido: Modelo de pedido RCUP D63 × 48 × 10 Cilindro Diámetro × Diámetro de la ranura × Altura del sello

Yxd

Modelo de pedido YXD63 × 51 × 14-R01 Diámetro del cilindro × Diámetro de la ranura × Código de material de altura del sello

Presupuesto:

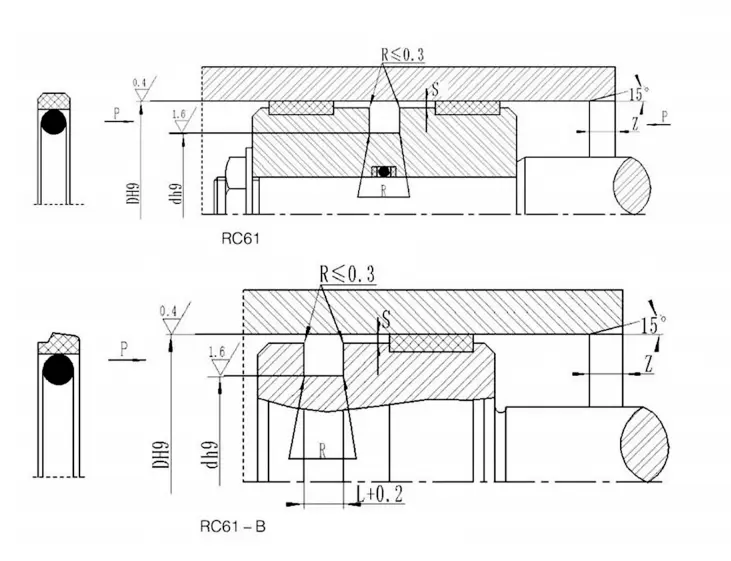

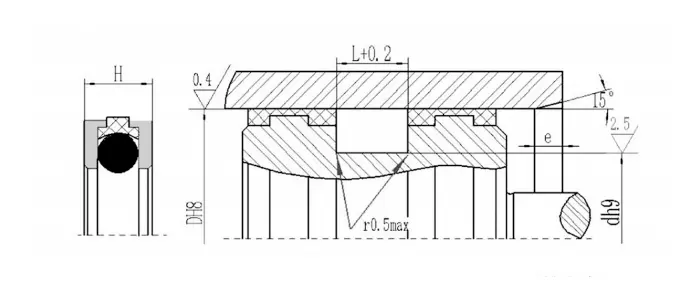

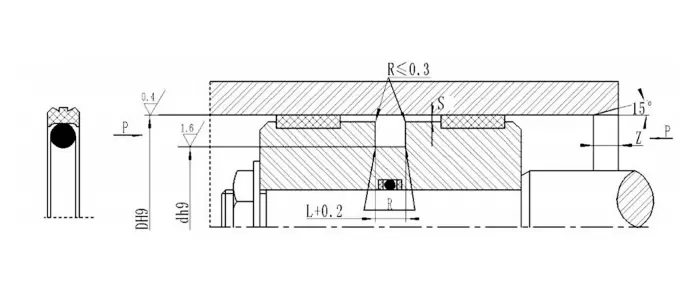

RC61

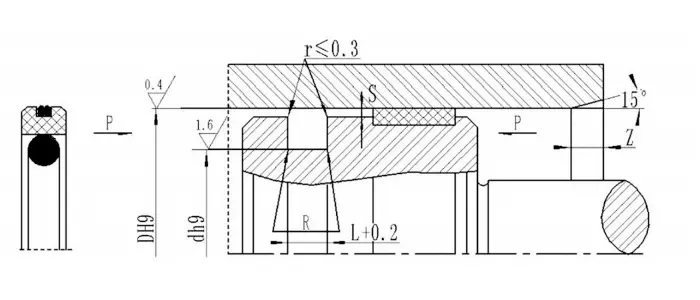

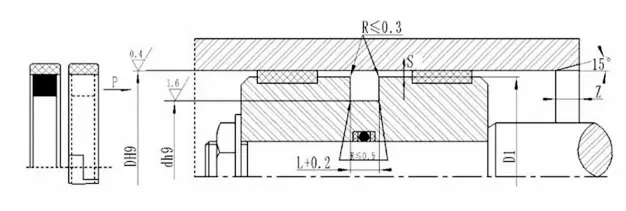

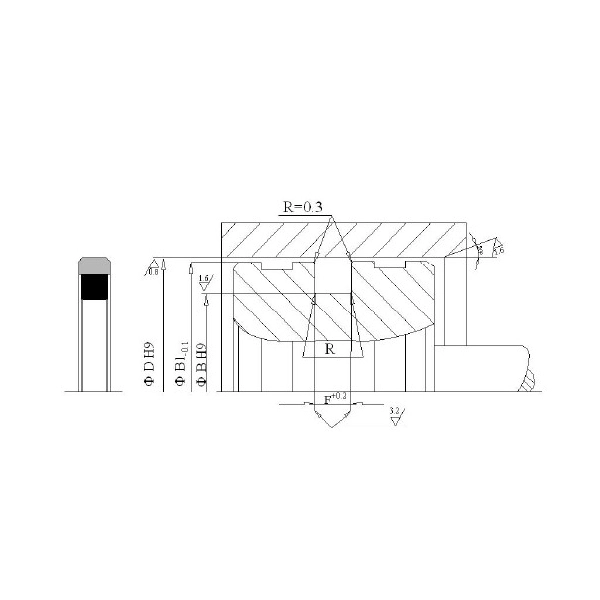

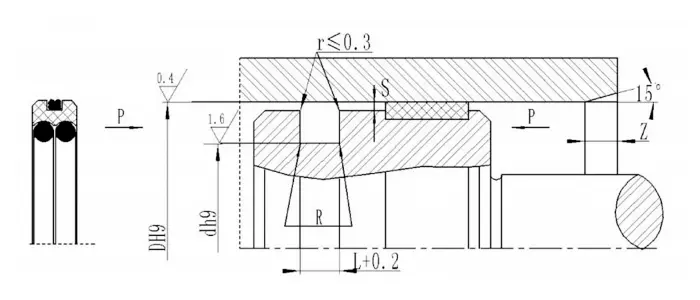

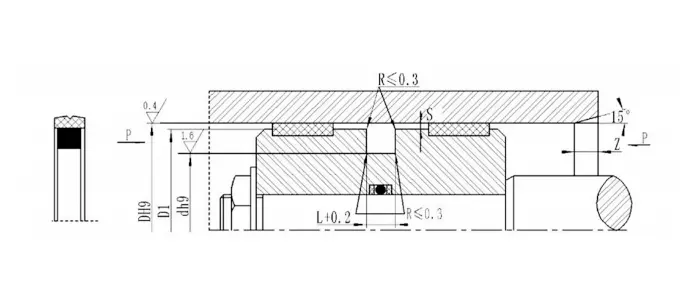

Rango de apertura D H9			Diámetro de la ranura D H9	Ancho de ranura L^+0.2	Smax de espacio radial		Esquinas redondeadas Rmax	Chaflán Zmínimo	Diámetro de alambre de junta tórica
Tipo estándar	Carga ligera	Carga pesada	Diámetro de la ranura D H9	Ancho de ranura L^+0.2	0 ~ 20MPA	20 ~ 40MPA	Esquinas redondeadas Rmax	Chaflán Zmínimo	Diámetro de alambre de junta tórica
8 ~ 14.9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	D-5.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330-669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Nota: 1. Para el diámetro del agujero ≤30 mm, se recomienda usar la ranura abierta.
2. Para presión> 40mPa, el área de la raíz del sello utiliza la tolerancia de ajuste S MAX H8/F8

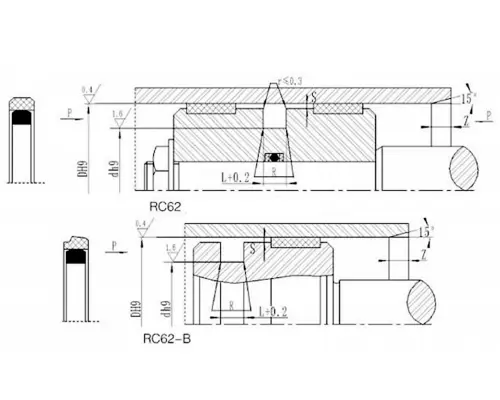

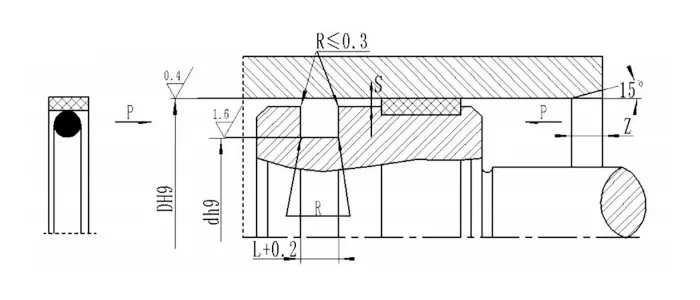

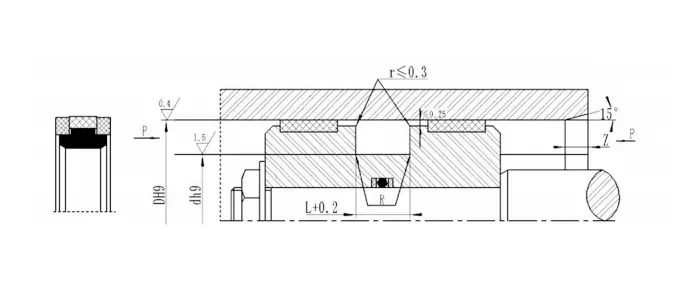

RC62

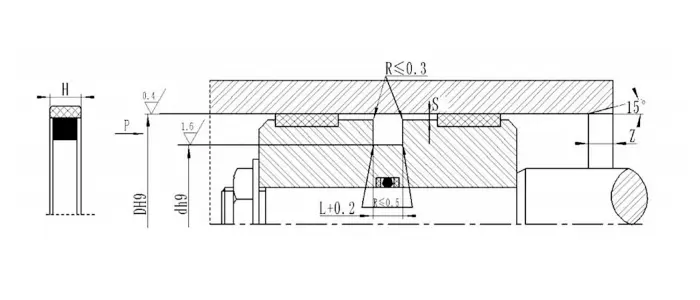

Rango de apertura D H9	Diámetro de la ranura D H9	Ancho de ranura L⁺⁰^.²	Smax de espacio radial		Esquinas redondeadas Rmax	Chaflán Zmínimo
Rango de apertura D H9	Diámetro de la ranura D H9	Ancho de ranura L⁺⁰^.²	0-20MPA	20 ~ 40MPA	Esquinas redondeadas Rmax	Chaflán Zmínimo
20 ~ 49.9	D-10	5	0.40	0.30	0.3	4
50 ~ 59.9	D-15	7.5	0.40	0.30	0.4	5
60 ~ 149.9	D-20	10	0.50	0.40	0.4	6
150 ~ 244.9	D-25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	D-30	15	0.70	0.60	0.8	10
520 ~ 769.9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D-40	20	0.80	0.70	1.2	15
Nota: 1. Para el diámetro del orificio ≤ 30 mm, se recomienda usar la ranura abierta.
2. Para la presión> 40MPa, el área de la raíz del sello utiliza la tolerancia de ajuste S MAX H8/F8.

DE ACUERDO

modelo	Dh9	Dh9	L^+0.2	D1	modelo	Dh9	Dh9	L^+0.2	D1	modelo	Dh9	Dh9	L^+0.2	D1
OK-25164.2	25	16	4.2	24.3	OK-9074.56.3	90	74.5	6.3	89.0	OK-1601398.0	160	139	8.0	158.8
OK-32214.2	32	21	4.2	31.3	OK-95748.0	95	74	8.0	94.0	OK-1701498.0	170	149	8.0	168.8
OK-4026.35.8	40	26.3	5.8	39.2	OK-100798.0	100	79	8.0	99.0	OK-1801598.0	180	159	8.0	178.8
OK-40294.2	40	29	4.2	39.3	OK-10084.56.3	100	84.5	6.3	99.0	OK-1901698.0	190	169	8.0	188.8
OK-5034.56.3	50	34.5	6.3	49.0	OK-105848.0	105	84	8.0	103.8	OK-2001798.0	200	179	8.0	198.8
OK-50394.2	50	39	4.2	49.3	OK-10898.0	110	89	8.0	108.8	OK-2101898.0	210	189	8.0	208.4
OK-6041.77	60	41.7	7.0	59.2	OK-1094.56.3	110	94.5	6.3	109.0	OK-2201998.0	220	199	8.0	218.4
OK-60494.2	60	49	4.2	59.3	OK-115948.0	115	94	8.0	113.8	OK-2302098.0	230	209	8.0	228.4
OK-6344.77.0	63	44.7	7.0	62.2	OK-120998.0	120	99	8.0	118.3	OK-2402198.0	240	219	8.0	238.4
OK-6347.56.3	63	47.5	6.3	62.0	OK-1251048.0	125	104	8.0	123.8	OK 25502298.0	250	229	8.0	248.4
OK-7051.77.0	70	51.7	7.0	69.2	OK-125109.56.3	125	109.5	6.3	124.0	OK-280225.58.0	280	255.5	8.0	278.4
OK-70594.2	70	59	4.2	69.3	OK-1301098.0	130	109	8.0	128.8	OK-3002729.5	300	272	9.5	297.8
OK-75548.0	75	54	8.0	74.2	OK-130114.56.3	130	114.5	6.3	129.0	OK-3202929.5	320	292	9.5	317.8
OK-7559.56.3	75	59.5	6.3	74.0	OK-1351148.0	135	114	8.0	133.5	OK-3303029.5	330	302	9.5	327.8
OK-80598.0	80	59	8.0	79.0	OK-135119.56.3	135	119.5	6.3	134.0	OK-3503229.5	350	322	9.5	347.8
OK-8064.56.3	80	64.5	6.3	79.0	OK-1401198.0	140	119	8.0	138.8	OK-3703429.5	370	342	9.5	367.8
OK-85648.0	85	64	8.0	84.0	OK-1451248.0	145	124	8.0	143.8	OK-4203929.5	420	392	9.5	417.8
OK-90698.0	90	69	8.0	89.0	OK-1501298.0	150	129	8.0	148.8

RC63

Rango de apertura D H9	Diámetro de la ranura D H9		Ancho de ranura L⁺⁰^.²	Espacio radial S_mamá_x	Esquinas redondas Rmax	Chaflán Z_mínimo	Diámetro de alambre de junta tórica d_O
Rango de apertura D H9	Hidráulico	Fricción neumática e hidráulica	Ancho de ranura L⁺⁰^.²	Espacio radial S_mamá_x	Esquinas redondas Rmax	Chaflán Z_mínimo	Diámetro de alambre de junta tórica d_O
6 ~ 13	D-3	D-3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	D-4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D-6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D-15	D-5.6	11.0	0.4	2.5	8	8.6

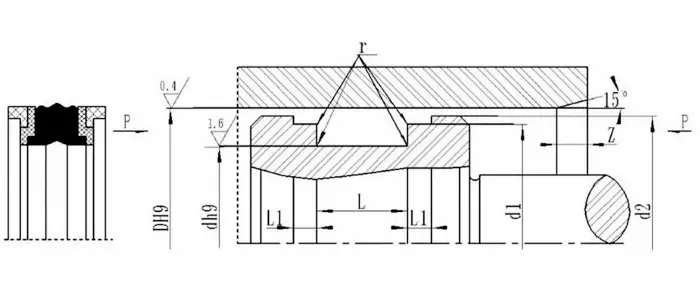

Kdas

modelo	tamaño						modelo	tamaño
modelo	D	d	D1	D2	L	L1	modelo	D	d	D1	D2	L	L1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

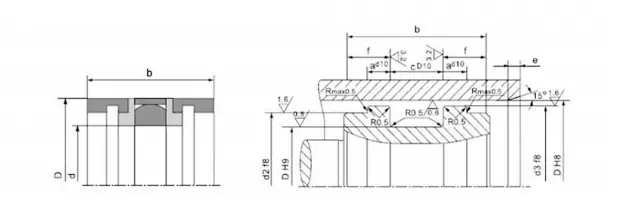

Gdkk

Número de producto	D	d	b	d₂	d₃	a	c	f	e
GDKK-40	40	26	32	32	36	3	15.5	8.25	7
GDKK-45	45	31	32	37	41		15.5	8.25
GDKK-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
GDKK-90	90	72		82	86
GDKK-95	95	77		87	91
GDKK-100	100	82		92	96				10
GDKK-110	110	92		102	106
GDKK-115	115	97		107	111
GDKK-120	120	102		112	116

RC64

Rango de apertura D H9	Diámetro de la ranura Dh9	Ancho de ranura L⁺^0.²	Esquinas redondeadas Rmax	Espacio radial Smax	Chaflán Zmínimo	Diámetro de alambre de junta tórica d_O
14 ~ 22.9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49.9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119.9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-13.0	9.5	1.8	0.4	8	7.00
Nota: Para el diámetro del cilindro ≤30 mm, se recomienda la ranura abierta.

SPG

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

RC66

Ejemplo de pedido: rc66-ddl-ptfe3-r01 (diámetro exteriordiámetro internoancho de la ranura) ptfe3, r01- código de material
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
Nota: Las dimensiones no figuran en esta tabla, contáctenos.

RC67

Dh9	D H9	L⁺⁰^.²	Z	R	Dh9	D H9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

RCEK

Especificaciones y dimensiones
Diámetro del cilindro	Diámetro inferior	Diámetro base	Ancho	Guía mínimo	Diámetro del cilindro	Diámetro inferior	Diámetro base	Ancho	Guía mínimo
Dh9	D H9	D 1	L	Z	Dh9	D H9	D 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

Ejemplo de pedido AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01 Material Código
Número de producto	D	d	L⁺⁰^.²	R_{Mamámámámámámá}_x	Número de producto	D	d	L⁺⁰^.²	R_{Mamámámámámámá}_x	Número de producto	D	d	L⁺⁰^.²	R_{Mamámámámámámá}_x
AQ0160	16	5	4.2	0.8	Aq0800l	80	64.5	6.3	1.2	AQ1500	150	129	8.1	1.6
ADD0180	18	7	42	0.8	AQ0800	80	59	8.1	1.6	AQ1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	AQ1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	AQ1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	Aw0900l	90	74.5	6.3	1.2	AQ1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	AQ0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
AQ0300	30	19	4.2	0.8	Aq0950l	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	AQ0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	AQ1000L	100	84.5	6.3	1.2	AQ2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	Aq1000	100	79	8.1	1.6	AQ2400	240	219	8.1	1.6

Aqf

Ejemplo de pedido AQF0800 80 × 67 × 8.3 (D × D × L) Código de material PTFE3-R01
Número de producto	D H9	d H9	L⁺⁰^.²	R_{Mamámámámámámá}_x	Número de producto	D H9	d H9	L⁺⁰^.²	R_{Mamámámámámámá}_x	Número de producto	D H9	d H9	L⁺⁰^.²	R_{Mamámámámámámá}_x
AQF0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	AQF01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
AQF0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	Aqf4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	AQF5000	500	469	16.3	3
AQF0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	Aqf6000	600	569	16.3	3
AQF0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	AQF7000	700	669	16.3	3

Rckr

D	d	L	D1	D	d	L	D1	D	d	L	D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

Rpw

Rango de apertura D H9			Diámetro de la ranura D H9	Ancho de ranura L⁺⁰^.²	Smax de espacio radial		Esquinas redondeadas Rmax	Chaflán Z	Diámetro de alambre de junta tórica
Tipo estándar Rpw	Carga ligera RPW-Q	Carga pesada RPW-Z	Diámetro de la ranura D H9	Ancho de ranura L⁺⁰^.²	0 ~ 20MPA	20-40MPA	Esquinas redondeadas Rmax	Chaflán Z	Diámetro de alambre de junta tórica
8 ~ 14.9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	D-5.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330 ~ 669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Nota: 1. Para el diámetro del orificio ≤ 30 mm, se recomienda usar la ranura abierta.
2. Para la presión> 40MPa, el área de la raíz del sello utiliza tolerancia a ajuste H8/F8.

TDA


Número de orden	Dh8	Dh9	L+0.2	Número de orden	Dh8	Dh9	L+0.2	Número de orden	Dh8	Dh9	L+0.2
TDA0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
TDA0450	45	37	7.5	TDA1200	120	105	13	TDA3000	300	280	17
TDA0500	50	42	7.5	TDA1250	125	110	13	TDA3200	320	300	17
TDA0550	55	45	7.5	TDA1300	130	115	13	TDA3500	350	320	21
TDA0600	60	45	13	TDA1400	140	120	13	TDA3700	370	345	17
TDA0630	63	53	8.5	TDA1450	145	125	13	TDA3800	380	350	21
TDA0630A	63	48	13	TDA1500	150	130	13	TDA3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	TDA4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	TDA4300	430	400	21
TDA0700	70	55	13	TDA1700	170	150	17	TDA4500	450	420	21
TDA0750	75	60	13	TDA1800	180	160	17	TDA4800	480	450	21
TDA0800	80	65	13	TDA1900	190	170	17	TDA5000	500	475	17
TDA0850	85	70	13	TDA2000	200	180	17	TDA5100	510	480	21
TDA0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
TDA0950	95	80	13	TDA2200	220	200	17	TDA6000	600	570	21
TDA1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
Nota: Si las especificaciones requeridas no están en esta tabla, contáctenos.

TDMA

Dimensiones de instalación										Longitud del chaflán
Diámetro de cilindrod8	Groove Bottom DiameterDH9		Ancho de la ranura L+0.2		Altura del sello H				Rango de diámetro del cilindro		Longitud del chaflán e≥
40-120	D-10		16		15				40-124		7
121-300	D-12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D-16		16		15

Número de orden	Dh8	Dh9		L^+0.2	Número de orden	Dh8	Dh9	L^+0.2		Número de orden		Dh8	Dh9	L^+0.2
TDMA0400	40	30		16	TDMA1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		TDMA3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		TDMA4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		TDMA5000		500	484	16
TDMA0850	85	75		16	TDMA2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		TDMA6000		600	584	16
TDMA1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
Nota: Las especificaciones requeridas no están en esta tabla, sino que también se pueden producir. Por favor contáctenos.

GGDA

Dimensiones de instalación											Longitud del chaflán
Dimensiones de instalación									Rango de diámetro del cilindro		Longitud del chaflán e≥
									<99		7
Diámetro del cilindro Dh8	Diámetro de fondo de ranura Dh9			Ancho de la ranura L⁺⁰^.²	Altura del sello H				100-199		10
<96	D-16.8			8	7.5				100-199		10
96-190	D-20			10	9.5				200-309		12
191-380	D-28			13	12.5				310-559		15
> 380	D-36			20	19.5				> 599		18

Número de orden	D H8	D H9	L^+0.2		Número de orden	D H8	D H9	L^+0.2		Número de orden	D H8	D H9	L^+0.2
GGDA0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
GGDA0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		GGDA3000	300	272	13
GGDA0550	55	38.2	8		GGDA1200	120	100	10		GGDA3200	320	292	13
GGDA0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		GGDA3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		GGDA4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
GGDA0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
GGDA0800	80	63.2	8		GGDA1700	170	150	10		GGDA5000	500	464	20
GGDA0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		GGDA6000	600	564	20
GGDA0950	95	78.2	8		GGDA2000	200	172	13		GGDA6300	630	594	20
GGDA1000	100	80	10		GGDA2200	220	192	13
Nota: Las especificaciones requeridas no están en esta tabla, sino que también se pueden producir. Por favor contáctenos. El producto máximo disponible es de 1600 mm.

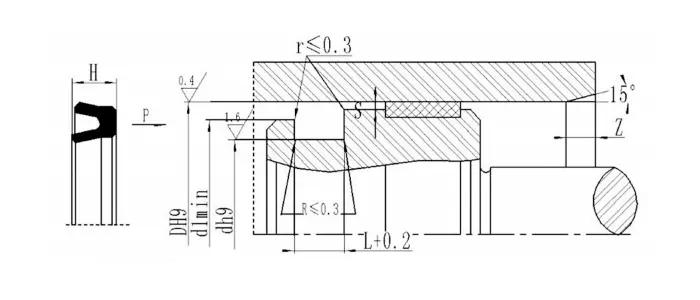

RCUP

Brecha de extrusión
MPA de presión	Smax de brecha de extrusión
MPA de presión	Diámetro del cilindro D≤60 mm						Diámetro del cilindro D> 60 mm
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
Gráfico de tamaño
Número de producto		D	d	H	L	D1		Número de producto	D	d	H	L	D1
Rcup30159.5		30	15	9.5	10.5	18		RCUP40325.5	40	32	5.5	6.5	35
Rcup301510		30	15	10	11	19		RCUP40328	40	32	8	9	35
Rcup30208		30	20	8	9	24		RCUP40338	40	33	8	9	36
RCUP30226.5		30	22	6.5	7	25		RCUP453010	45	30	10	11	35
RCUP352010		35	20	10	11	25		RCUP503012	50	30	12	13	35
RCUP35258		35	25	8	9	29		RCUP503210	50	32	10	11	35
RCUP352710		35	27	10	11	30		RCUP50358.5	50	35	8.5	9.5	40
RCUP402510		40	25	10	11	30		RCUP503510	50	35	10	11	40
RCUP40306.5		40	30	6.5	7.5	34		RCUP50405	50	40	5	5.5	44
RCUP403010		40	30	10	11	34		RCUP50408	50	40	8	9	43

Yxd

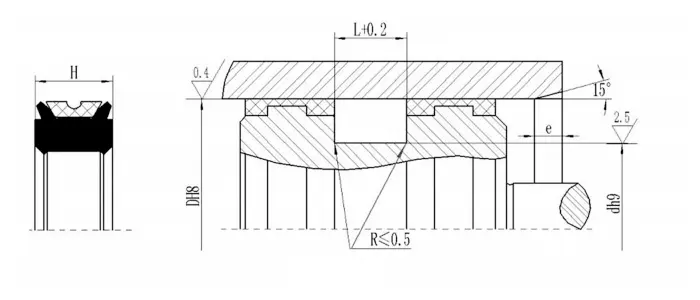

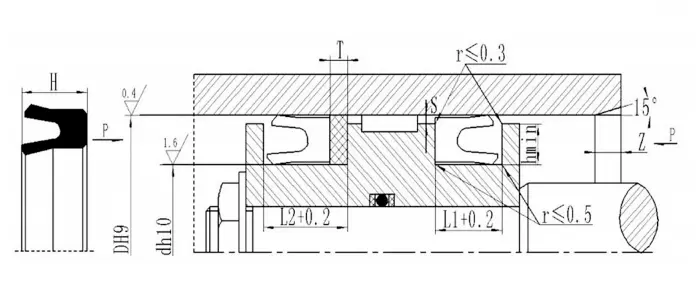

Número de producto	D	d	H	L1	L2	T	Número de producto	D	d	H	L1	L2	T
Yxd1158	11	5	8	9	10.5	1.5	Yxd554710	55	47	10	12	13.5	1.5
Yxd1268	12	6	8	9	10.5	1.5	Yxd56 * 48 * 10	56	48	10	12	13.5	1.5
Yxd1488	14	8	8	9	10.5	1.5	Yxd60 * 48 * 14	60	48	14	16	18	2
Yxd16108	16	10	8	9	10.5	1.5	Yxd635114	63	51	14	16	18	2
Yxd18128	18	12	8	9	10.5	1.5	Yxd65 * 53 * 14	65	53	14	16	18	2
Yxd20148	20	14	8	9	10.5	1.5	Yxd705814	70	58	14	16	18	2
Yxd22168	22	16	8	9	10.5	1.5	Yxd756314	75	63	14	16	18	2
Yxd24188	24	18	8	9	10.5	1.5	Yxd786614	78	66	14	16	18	2
Yxd25198	25	19	8	9	10.5	1.5	Yxd80 * 68 * 14	80	68	14	16	18	2
Yxd28228	28	22	8	9	10.5	1.5	Yxd85 * 73 * 14	85	73	14	16	18	2
Yxd302210	30	22	10	12	13.5	1.5	Yxd907814	90	78	14	16	18	2
Yxd322410	32	24	10	12	13.5	1.5	Yxd958314	95	83	14	16	18	2
Yxd352710	35	27	10	12	13.5	1.5	Yxd1008814	100	88	14	16	18	2

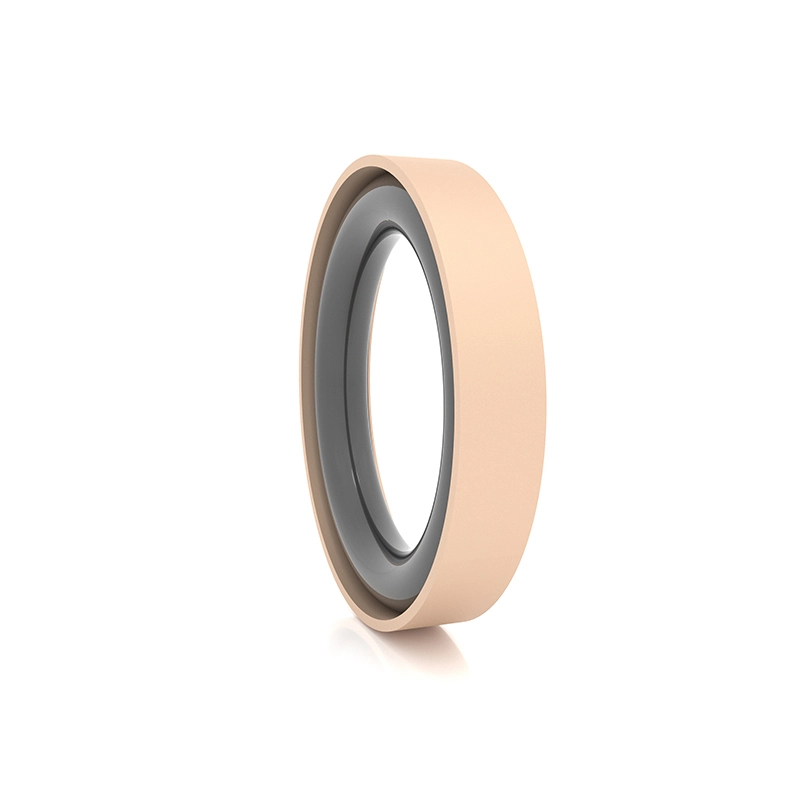

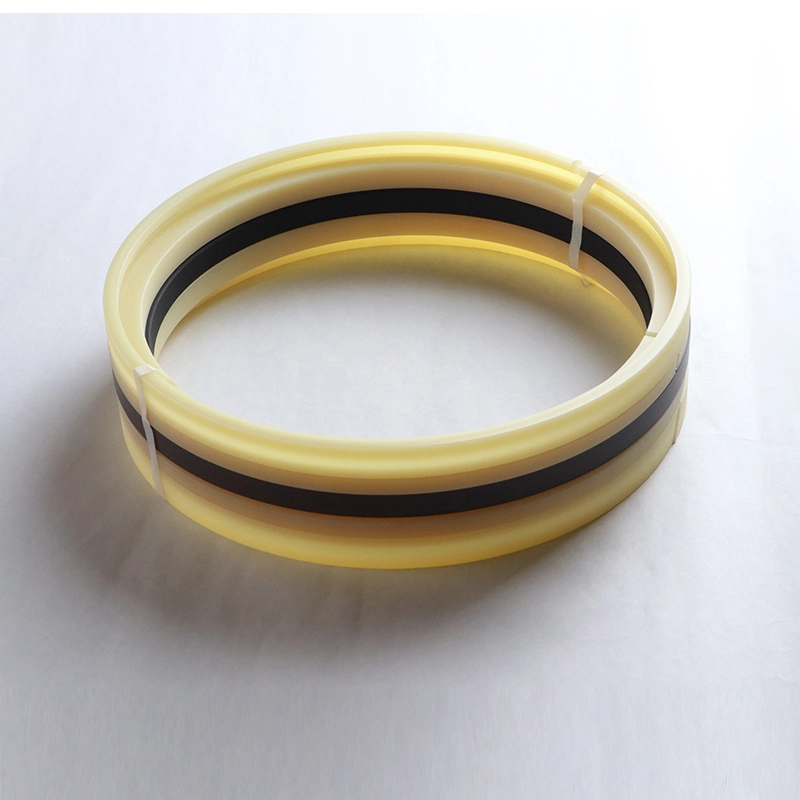

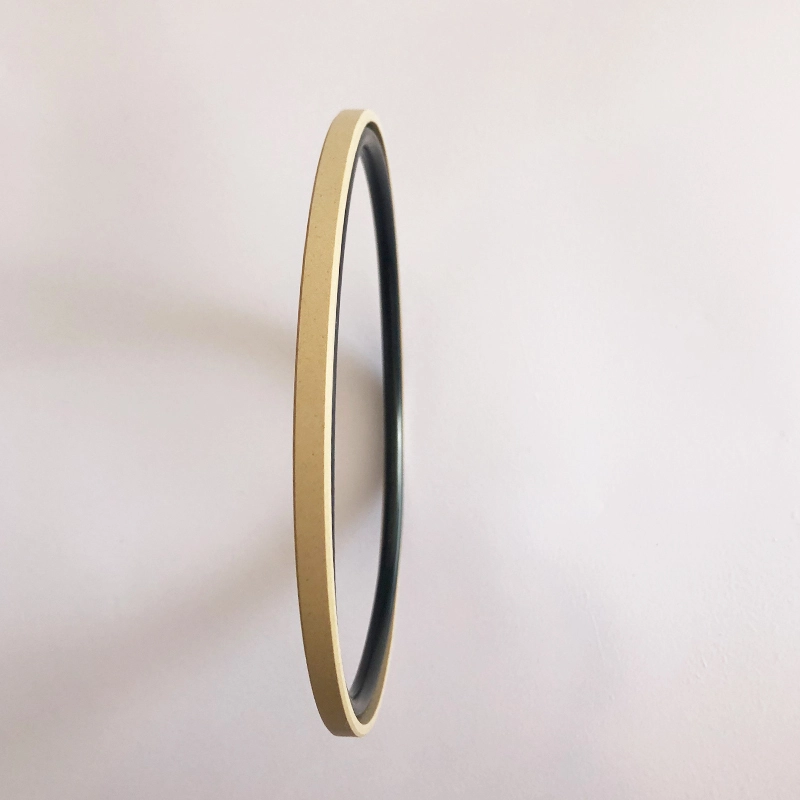

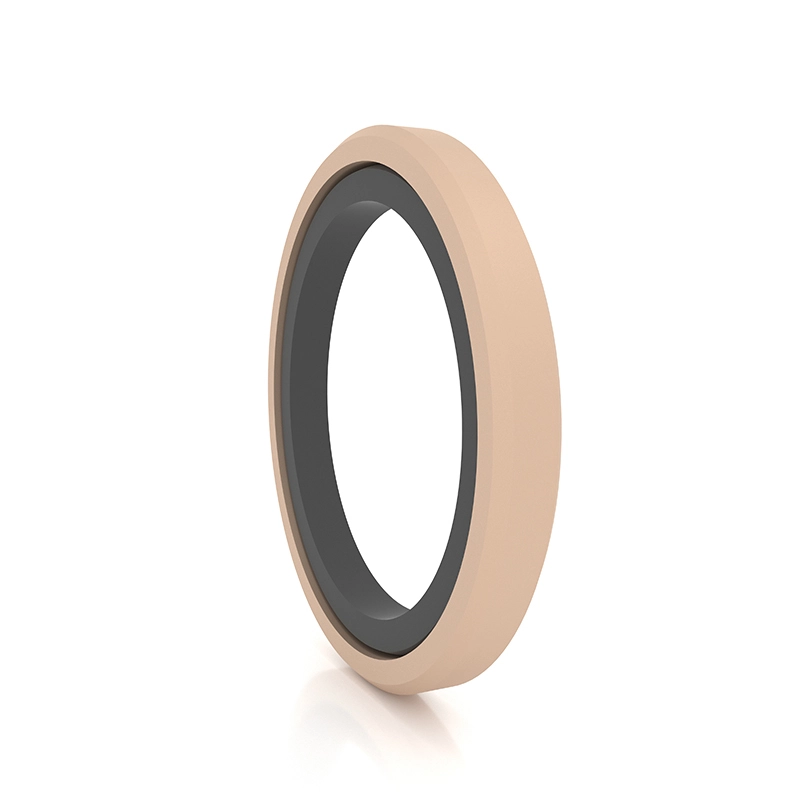

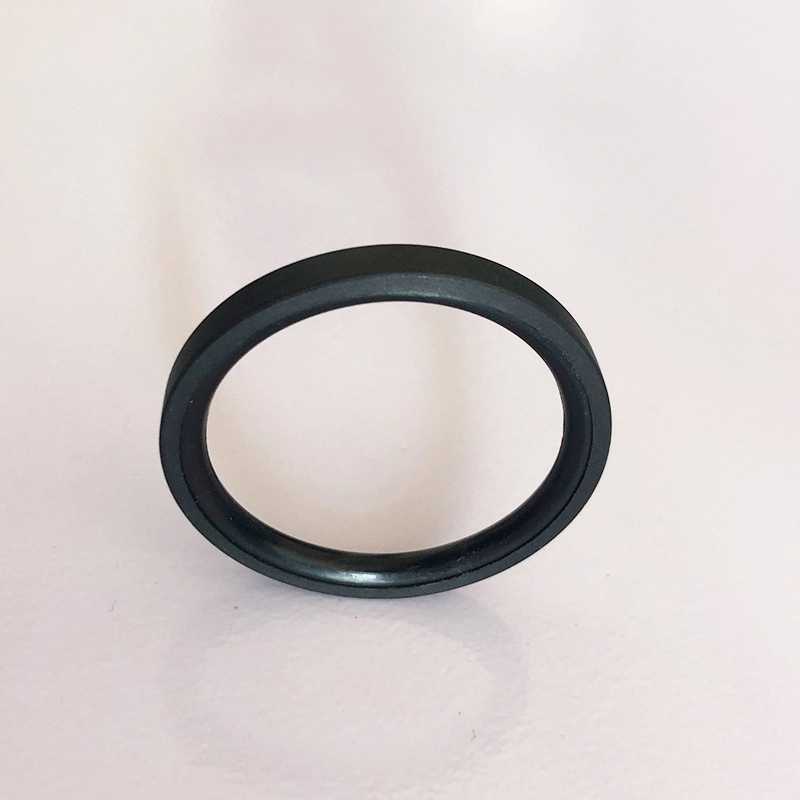

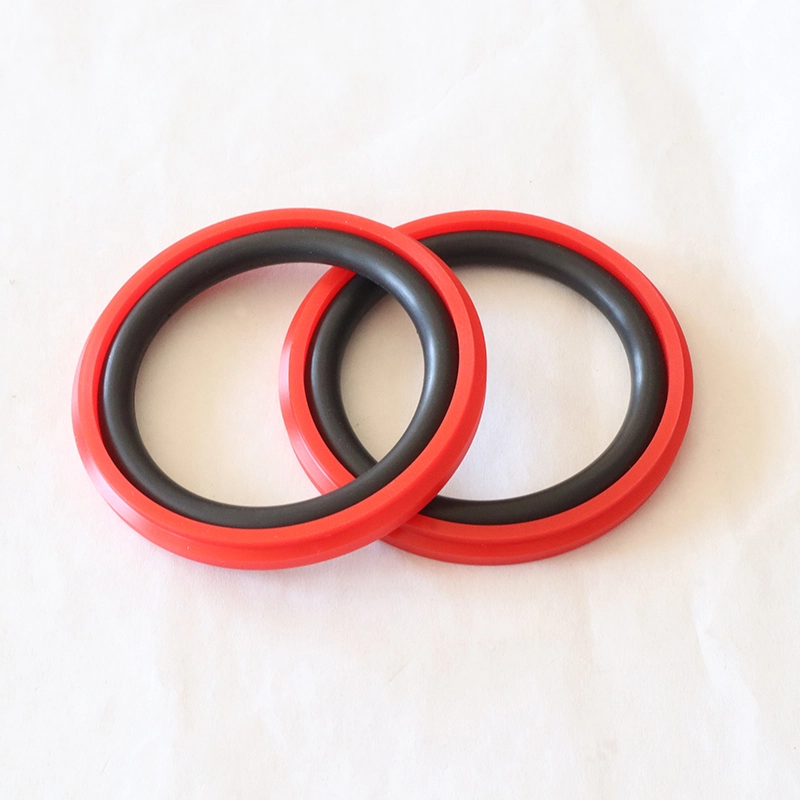

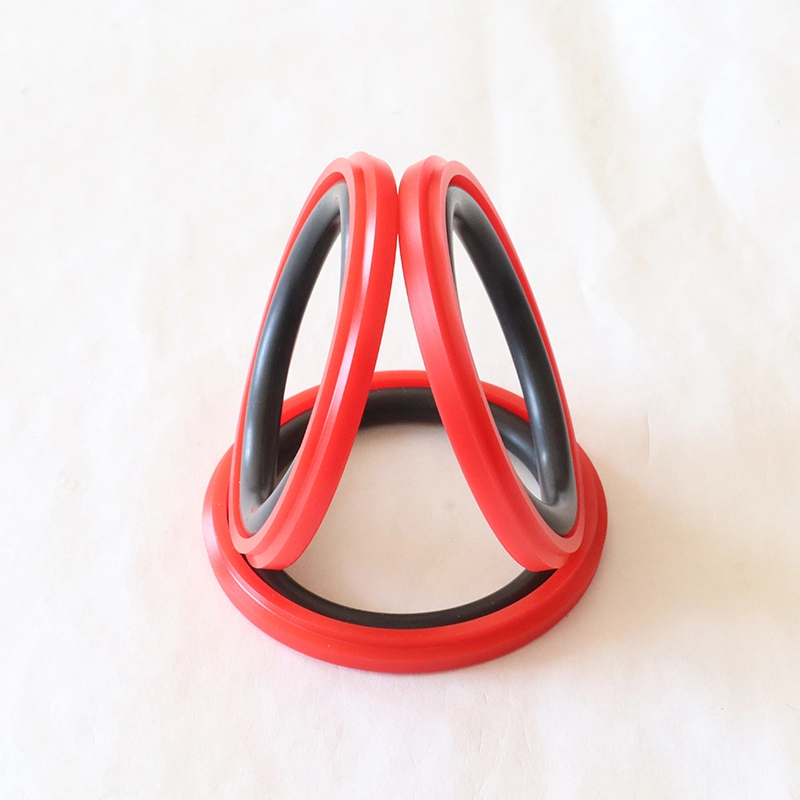

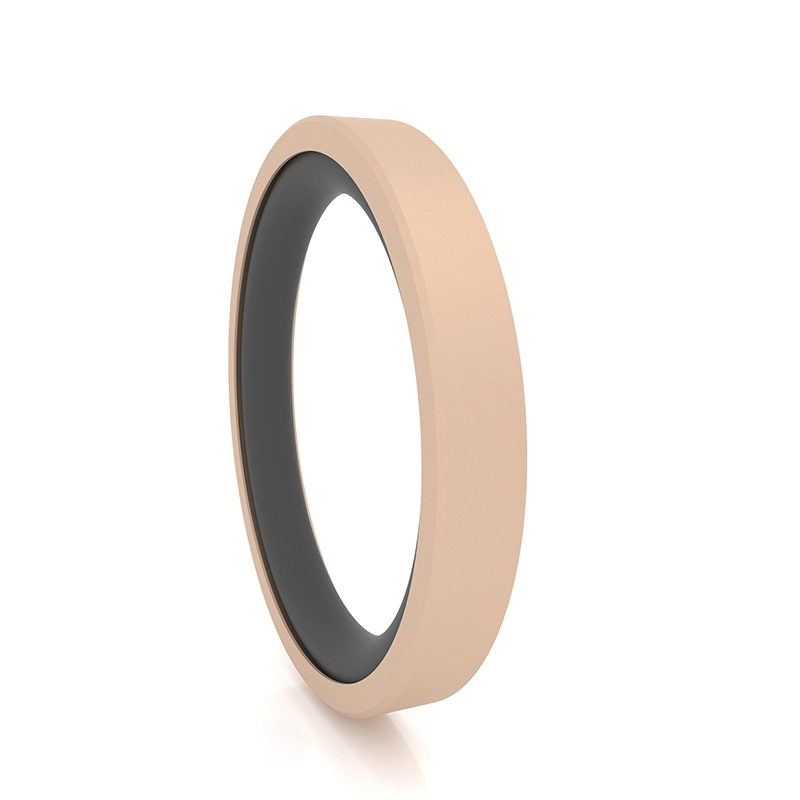

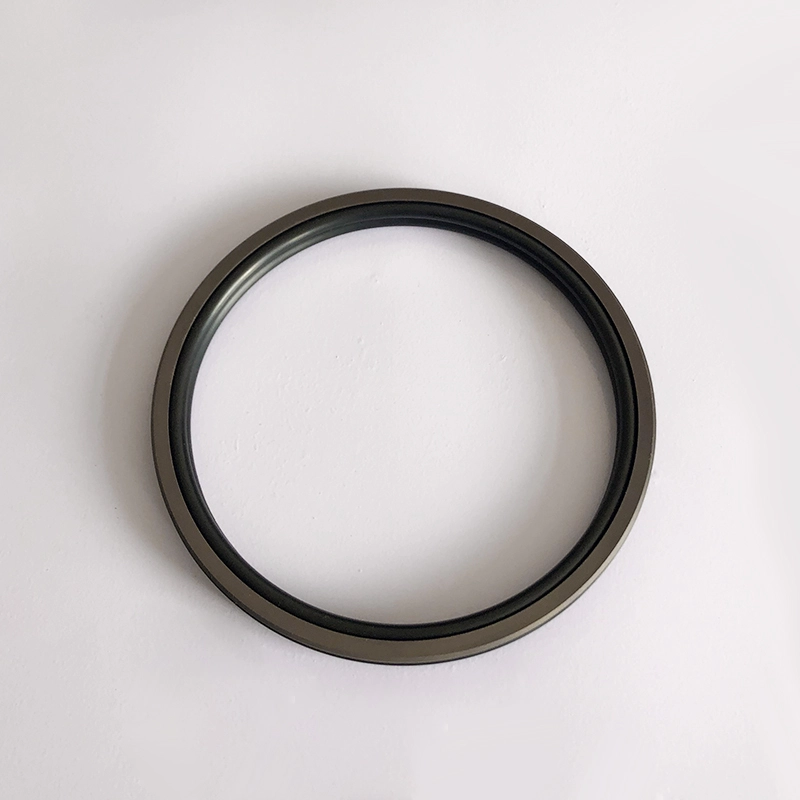

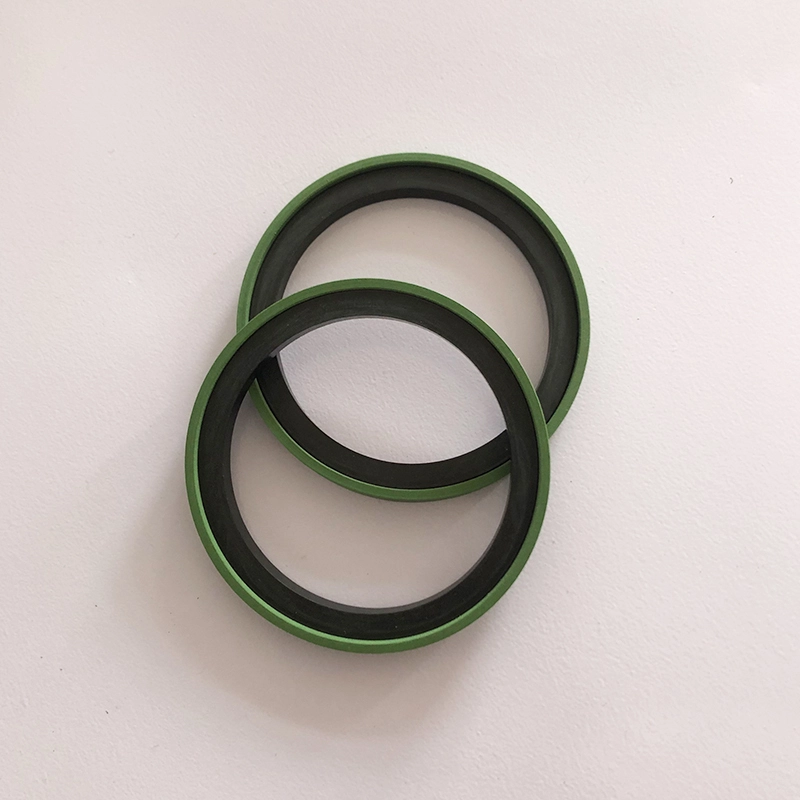

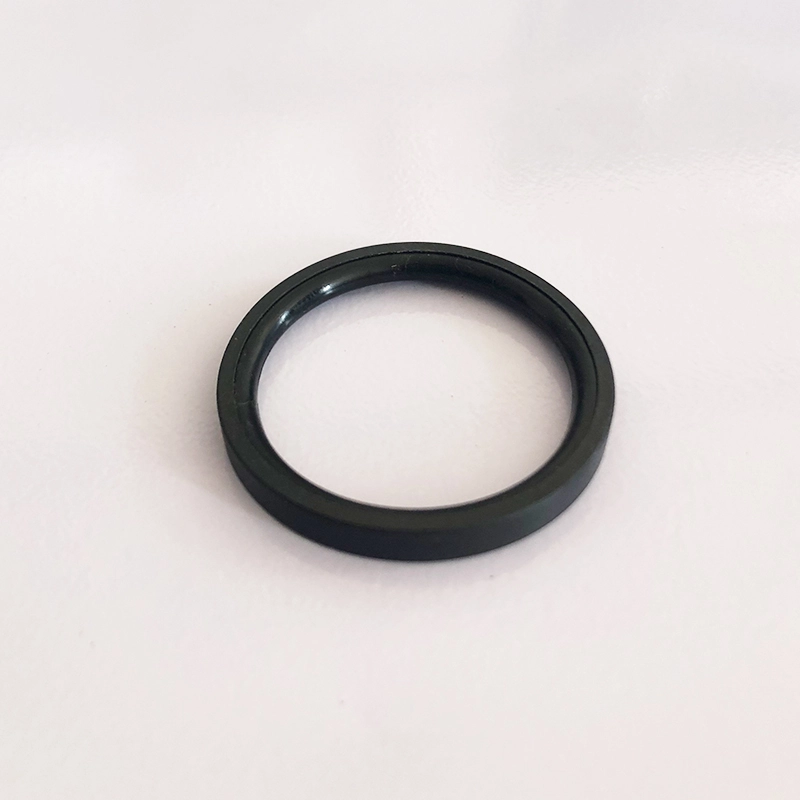

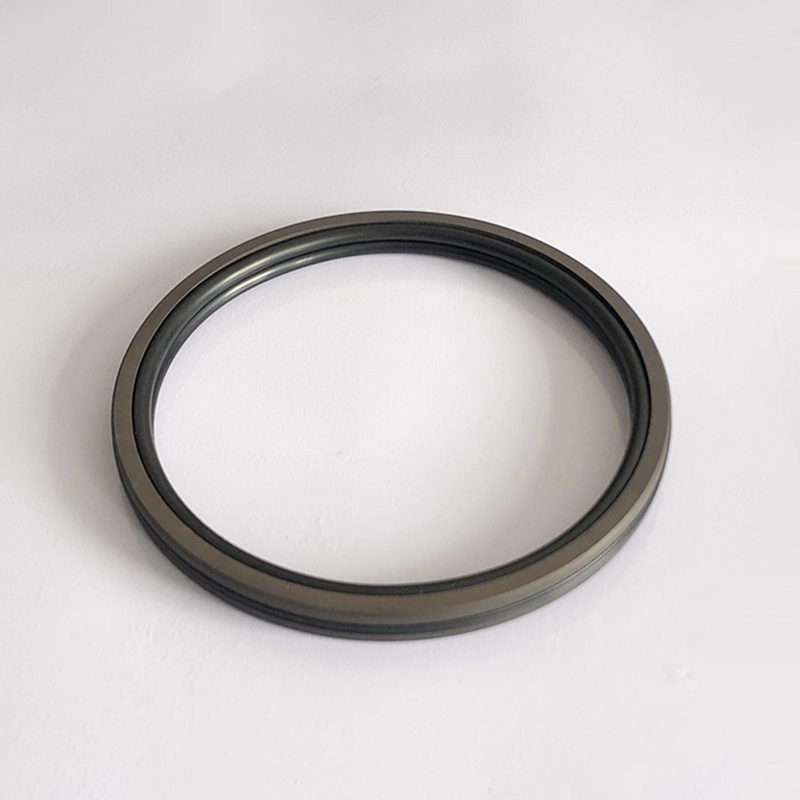

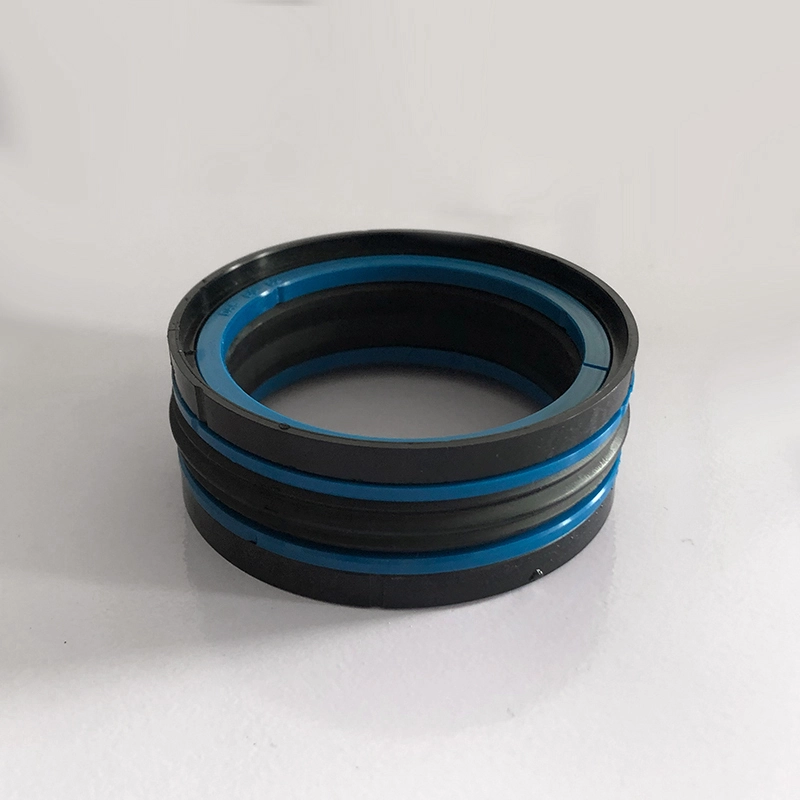

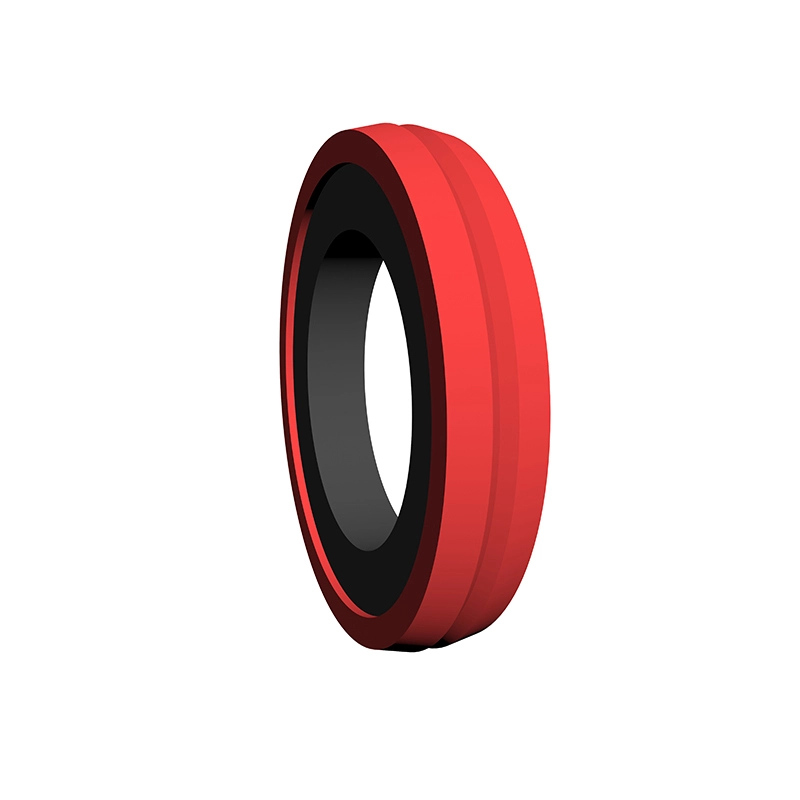

Hydraulic Seals For Piston Holes

Etiquetas calientes: Sellos hidráulicos para agujeros de pistón

Categoría relacionada

Enviar Consulta

Datos de contacto



DIRECCIÓN

No.1 Ruichen Road, Dongliuting Industrial Park, Distrito de Chengyang, Ciudad de Qingdao, provincia de Shandong, China


Teléfono

+86-532-82809839


Correo electrónico

info.sealing@ruichenseal.com

Obtenga precios competitivos, soporte técnico y respuestas rápidas. Envíe sus especificaciones a Ruichen para soluciones de sellado a medida. Muestras gratuitas disponibles.
