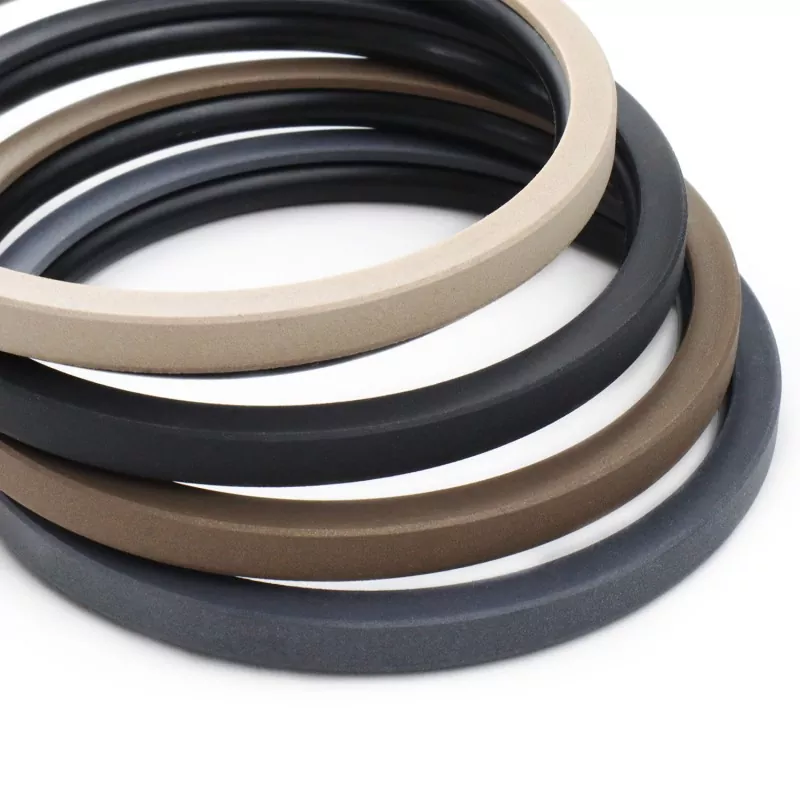

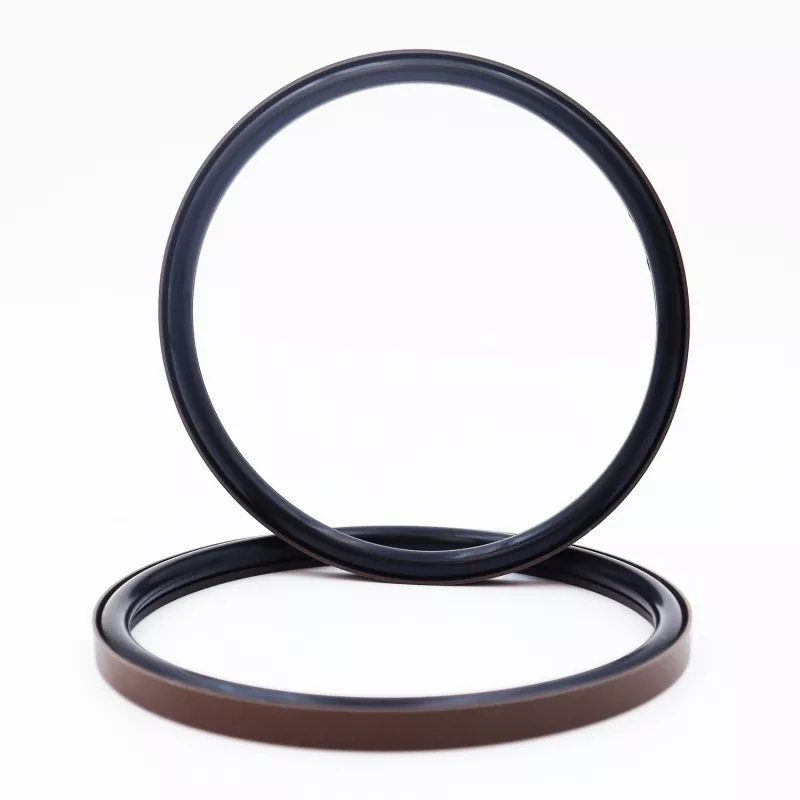

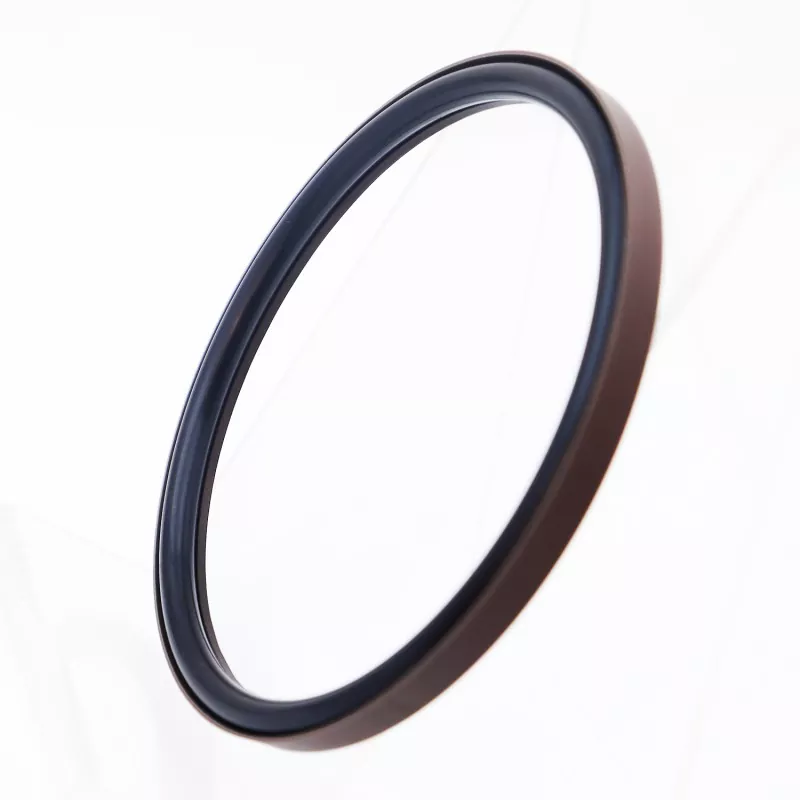

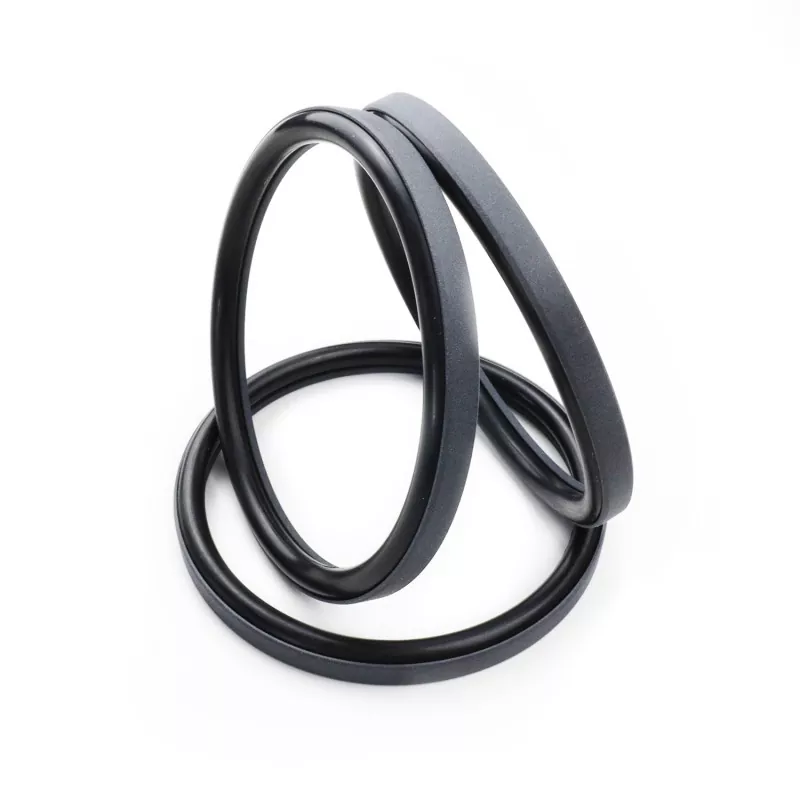

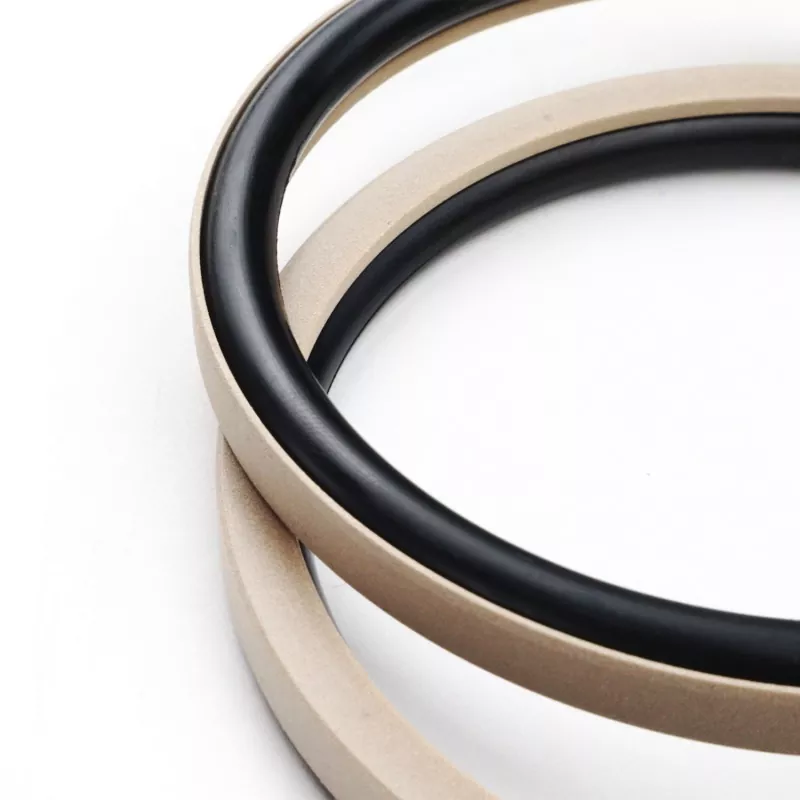

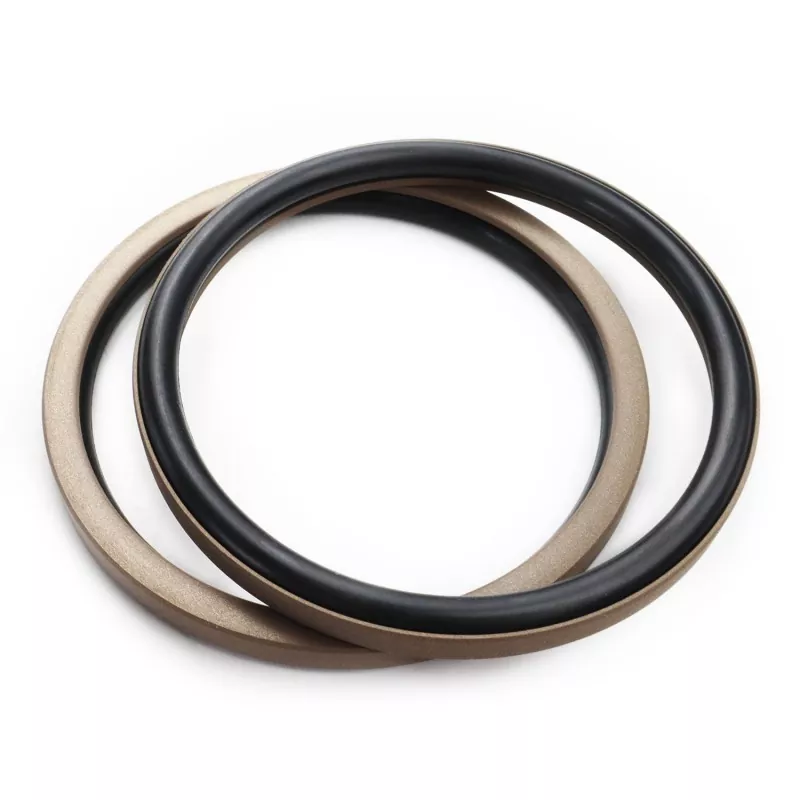

El sello combinado en ángulo recto para pistón consta de un anillo de sellado en ángulo recto hecho de PTFE (o un compuesto de PTFE) y una junta tórica de caucho; está diseñado para sellado de simple efecto en aplicaciones alternativas hidráulicas y neumáticas. Se clasifica en las series RC51 y RC52 según la junta tórica correspondiente (que cumple con el estándar GB1235). El anillo de sellado en ángulo recto presenta un diseño de labio delgado que ofrece excelentes capacidades de compensación de seguimiento, lo que resulta en un rendimiento de sellado superior.
El producto ofrece un bajo coeficiente de fricción y una mínima fricción de rotura. Garantiza una fricción dinámica y estática equilibrada, funciona suavemente sin "stick-slip" (movimiento brusco), admite condiciones de lubricación sin aceite y cuenta con una larga vida útil.
Su estructura compacta se adapta a ranuras estándar y permite una fácil instalación y mantenimiento, lo que lo convierte en una opción de sellado ideal para los conjuntos de pistón de varios cilindros hidráulicos.
1. Adecuado tanto para aplicaciones hidráulicas como neumáticas;
2. Excelente rendimiento de sellado en entornos de alta y baja presión;
3. Baja fricción, mínima fricción de arranque, funcionamiento suave, fricción dinámica y estática equilibrada y sin deslizamiento;
4. Larga vida útil; adecuado para aplicaciones de lubricación sin aceite;
5. Diseño compacto; fácil de instalar y mantener;
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad m/s |
Medios de comunicación |
|
≤70 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceites hidráulicos de base mineral, fluidos resistentes al fuego (HFA/HFB), gases, etc. |
|
-20 a +180 (con junta tórica de FKM) |
1. Los materiales para la junta tórica adjunta incluyen: caucho de nitrilo R01 (NBR), fluoroelastómero R02 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3; otras opciones disponibles incluyen PTFE2, PTFE4 y otros plásticos de alto rendimiento.
Modelo de pedido: RC51—80x70x7.6—PTFE3—R01
Modelo: orificio del cilindro x diámetro de ranura x ancho de ranura | PTFE3: Código de material de PTFE modificado | R01: Código de material de la junta tórica
Las especificaciones dentro de los rangos especificados están disponibles.
|
Modelo estándar DH9 RC51 |
Carga ligera DH9 RC51-Q |
DH9 de alta resistencia RC51-Z |

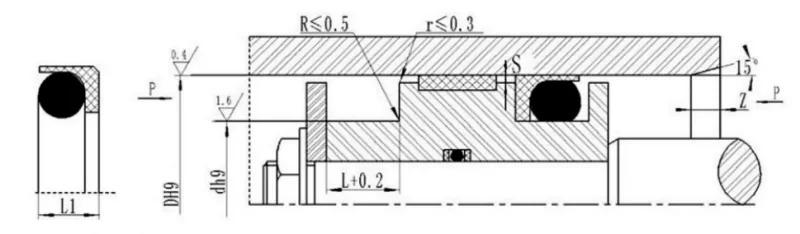

Diámetro de ranura reh9 |
Ancho de ranura L+0.2 |
Altura del sello L1 |
Juego radial Smáx |
Chaflán Zmín |
El diámetro del alambre de la junta tórica no |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Notas:1. La serie de uso liviano es más fácil de instalar en ranuras cerradas de más de 30 mm de ancho.
2. Consulte con la empresa sobre la instalación en ranuras cerradas.
3. Para presiones superiores a 40 MPa, utilice una tolerancia de ajuste H8/f8 para el área de la base del sello.
