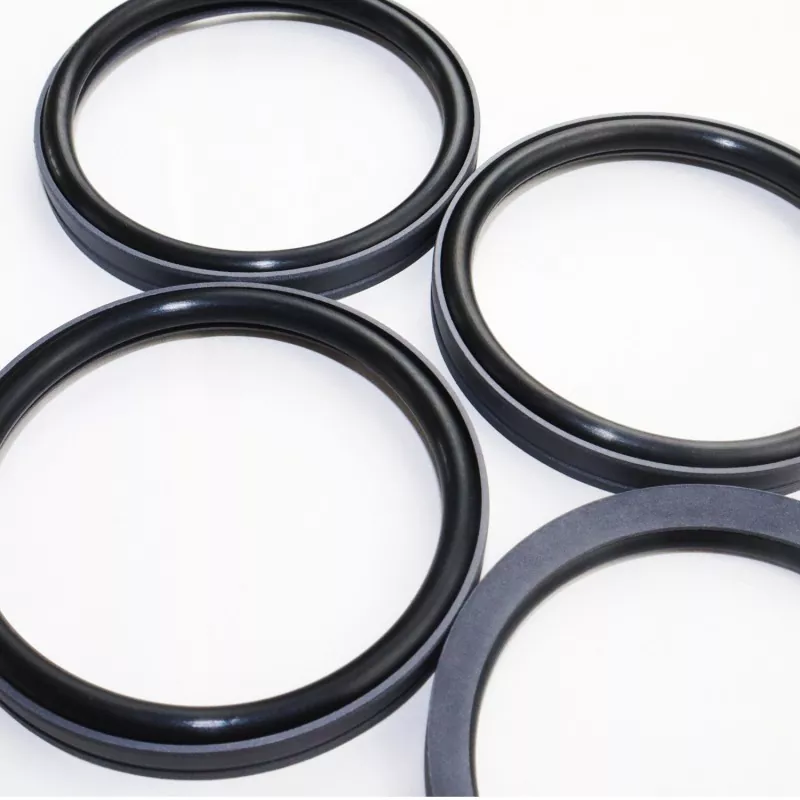

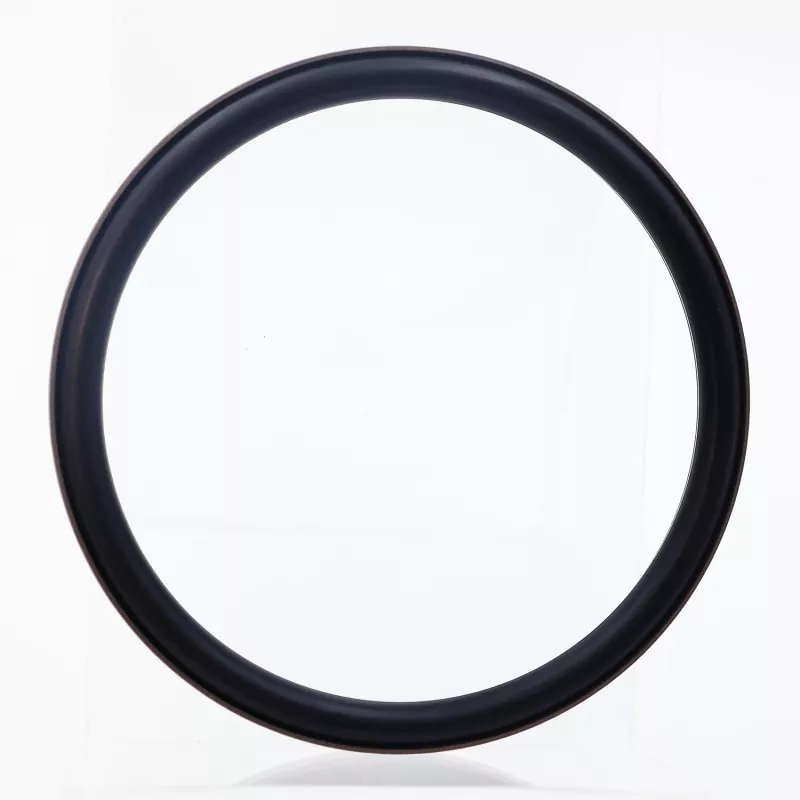

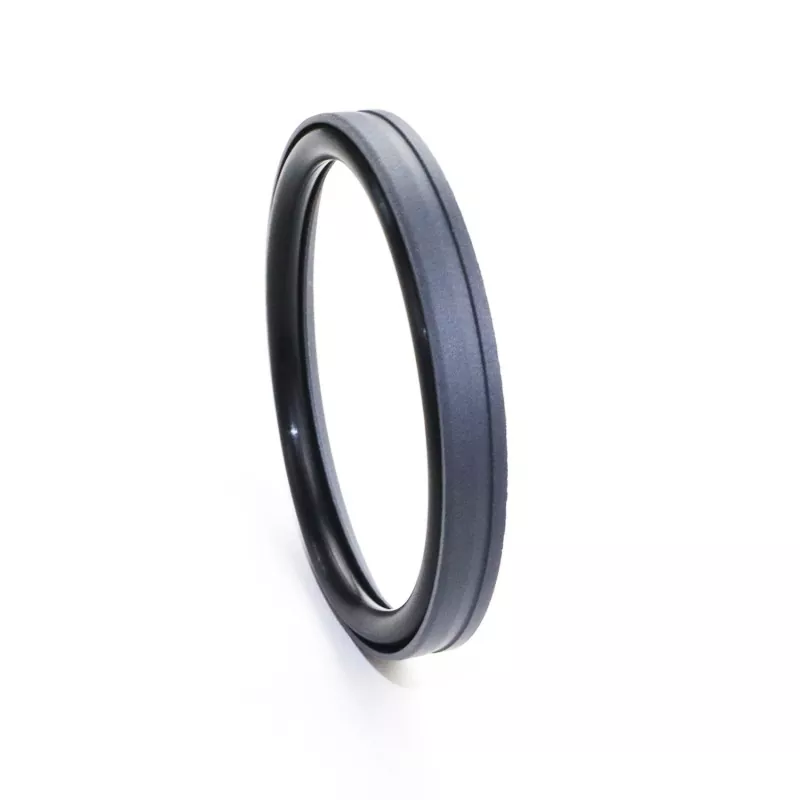

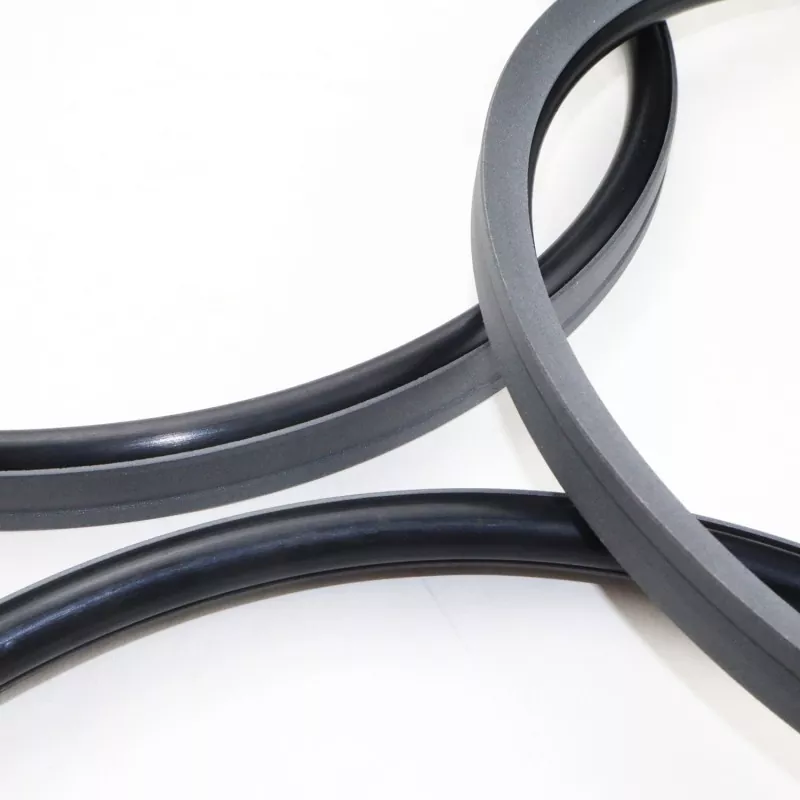

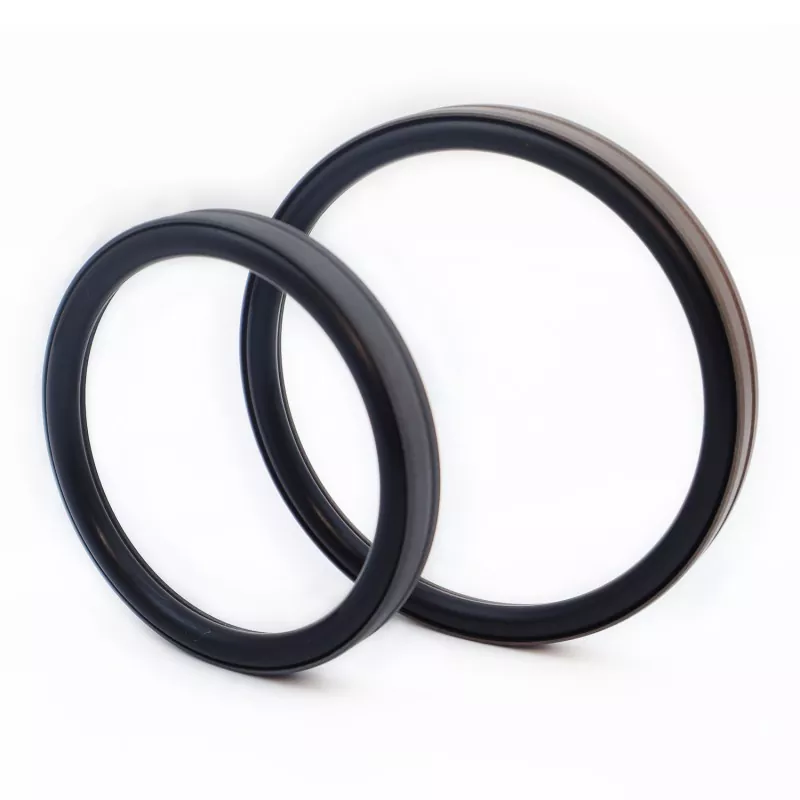

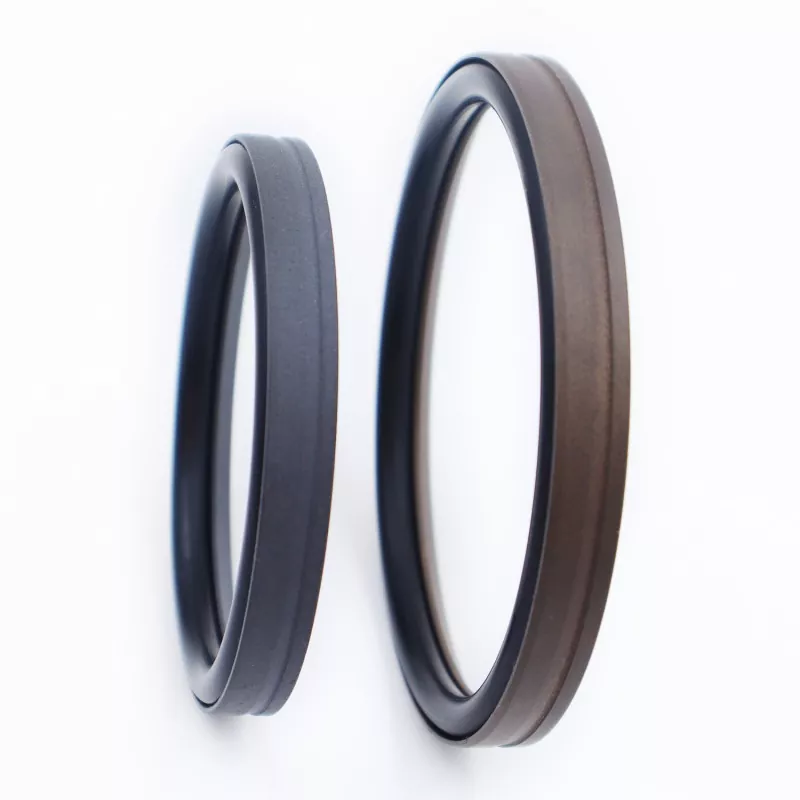

Sello combinado tipo pie de orificio

El sello combinado tipo pie perforado consta de un anillo de sellado en forma de pie hecho de PTFE (o un compuesto de PTFE) y una junta tórica de caucho; está diseñado para sellado de simple efecto en aplicaciones alternativas hidráulicas y neumáticas. Se clasifica en las series RC53 y RC54 según la junta tórica correspondiente (que cumple con el estándar GB1235). Gracias al diseño de labio fino del anillo de sellado, ofrece una excelente compensación de seguimiento y un rendimiento de sellado superior. Funciona bien tanto en condiciones de alta como de baja presión, funciona sin "stick-slip" (gateo), admite un sellado sin aceite a largo plazo y se usa ampliamente para pistones de cilindros de alta presión.

La ranura en forma de cuña en la superficie de sellado en forma de pie mejora la integridad del sellado y la resistencia a la contaminación al tiempo que reduce la fricción. El diseño estructural también mejora la capacidad de soporte de presión del sello. Generalmente no es adecuado para instalación en ranuras cerradas.

Características del producto

1. Adecuado tanto para aplicaciones hidráulicas como neumáticas;

2. Excelente rendimiento de sellado en condiciones de alta y baja presión;

3. Baja fricción, mínima resistencia a la rotura, movimiento suave, igual fricción dinámica y estática y sin deslizamiento;

4. Larga vida útil; adecuado para aplicaciones de lubricación sin aceite;

5. Adecuado para sellado de alta y ultra alta presión;

Condiciones de funcionamiento

Los valores límite no deben aparecer simultáneamente.

Selección de materiales

1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo R01 (NBR), fluoroelastómero R02 (FKM), etc.

2. Material del anillo de sellado: material estándar PTFE3; Otros materiales disponibles incluyen PTFE2, PTFE4 y otros plásticos de alto rendimiento.

Ejemplo de pedido

Modelo de pedido: RC53-80x69.6x9.8-PTFE3-R01

Diámetro del orificio x Diámetro de la ranura x Ancho de la ranura | PTFE3: Código de material de PTFE modificado | R01: Código de material de la junta tórica

Tabla de especificaciones

1. Tabla de especificaciones RC53

Cualquier tamaño dentro del rango de parámetros está disponible

2. Especificaciones RC54

Compatible con juntas tóricas GB1235; Se puede suministrar cualquier tamaño dentro del rango especificado.

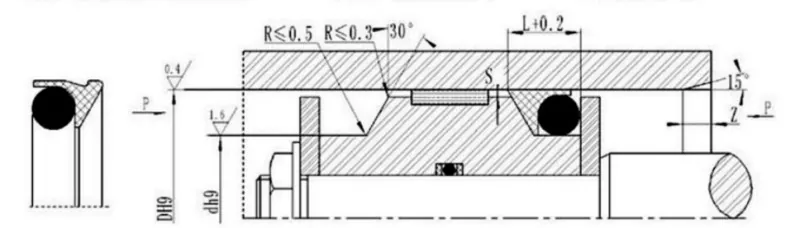

Nota: Para presiones >60 MPa, se utiliza una tolerancia de ajuste H8/8 en el área de la base del sello y la holgura del sello de presión ultraalta Smax es <0,05.
