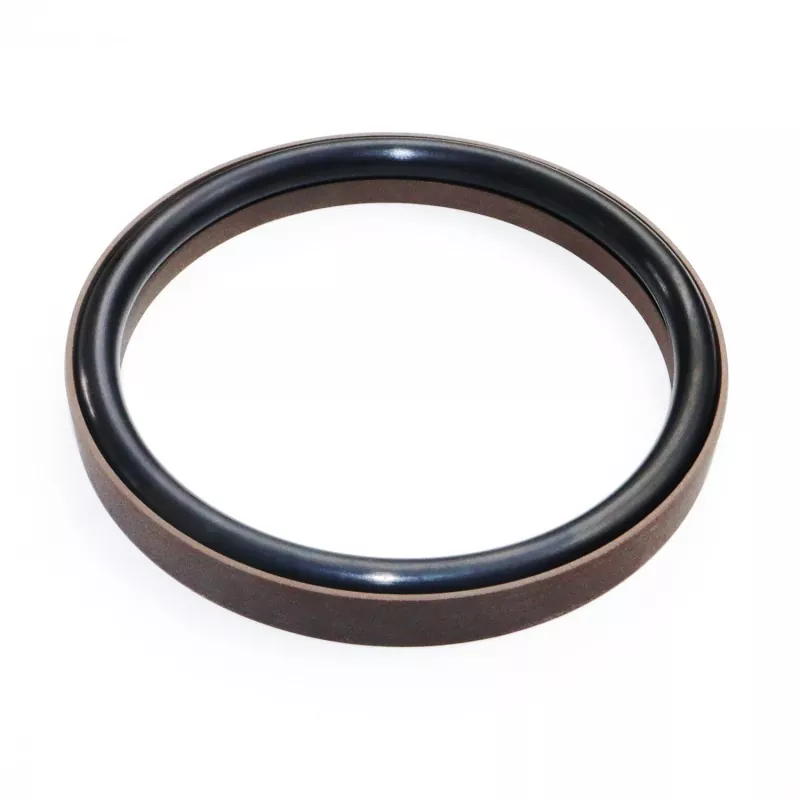

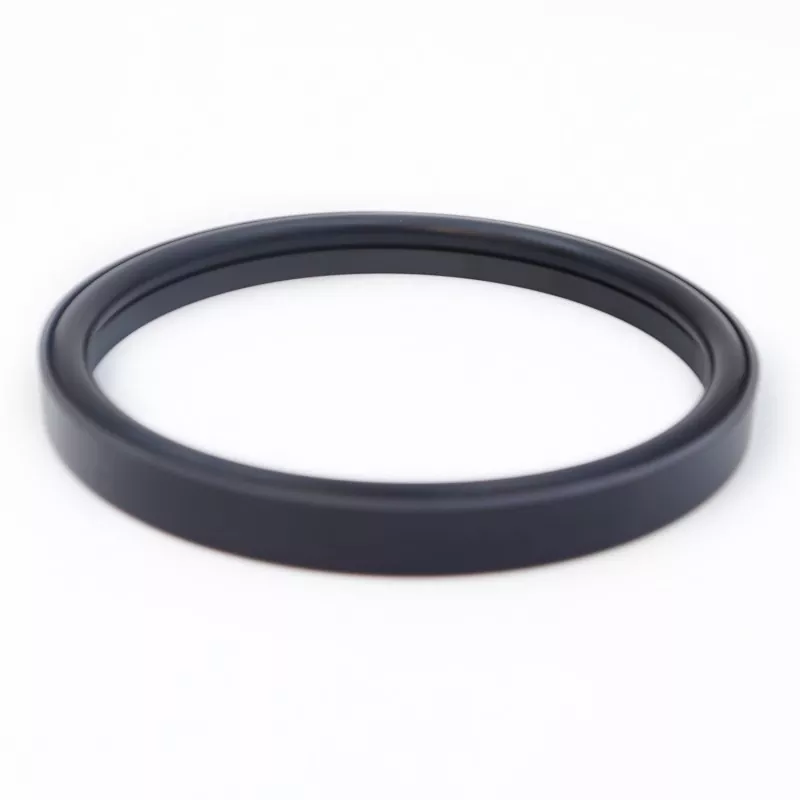

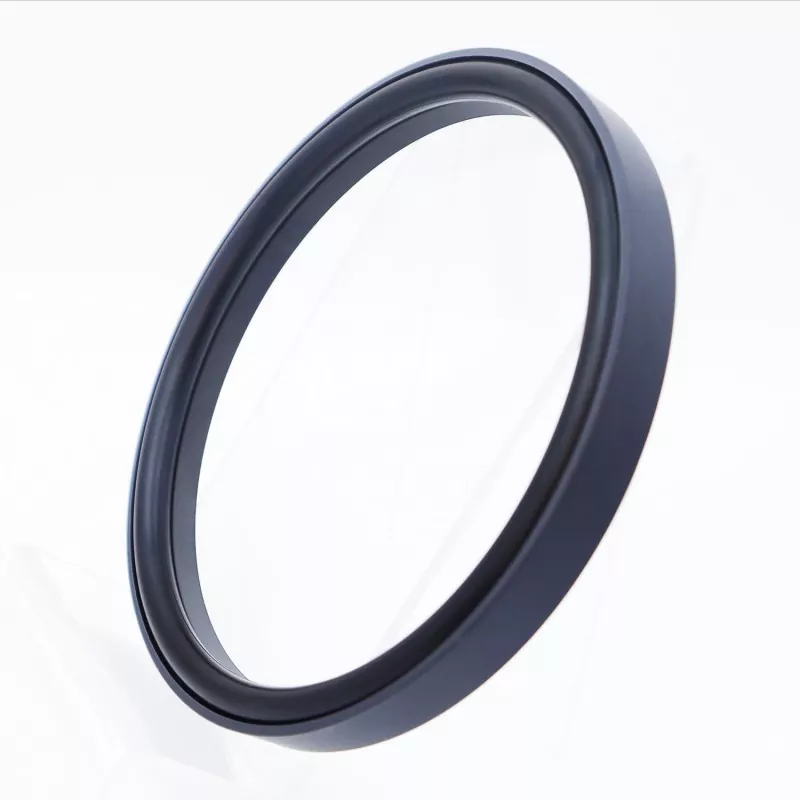

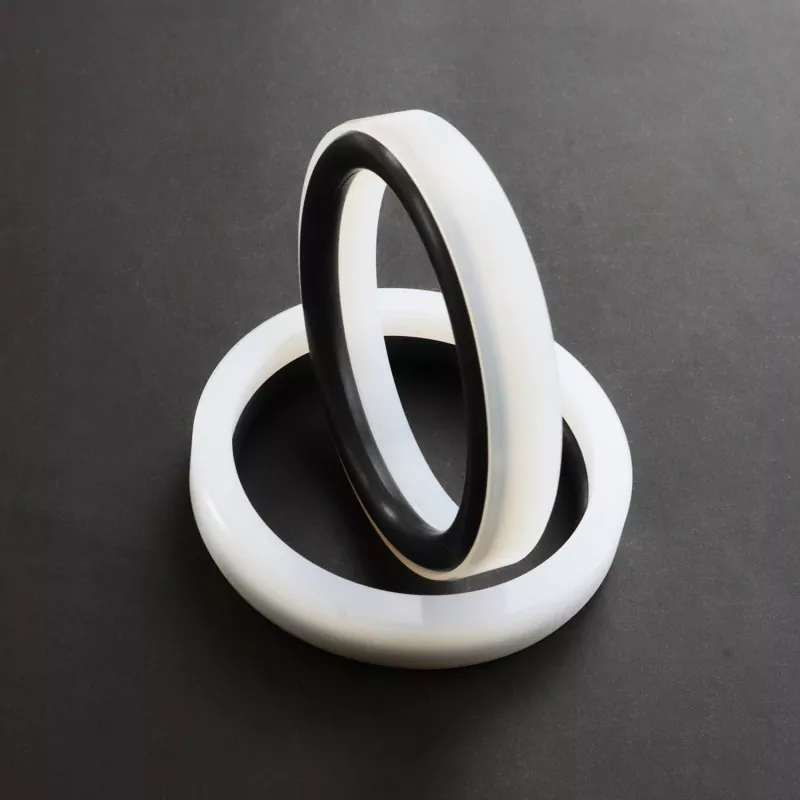

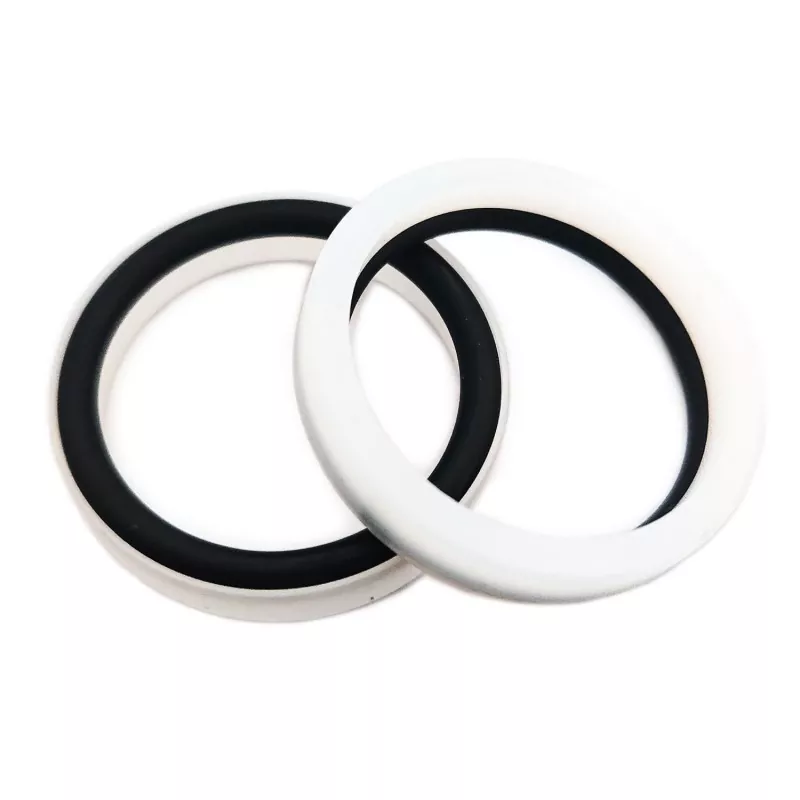

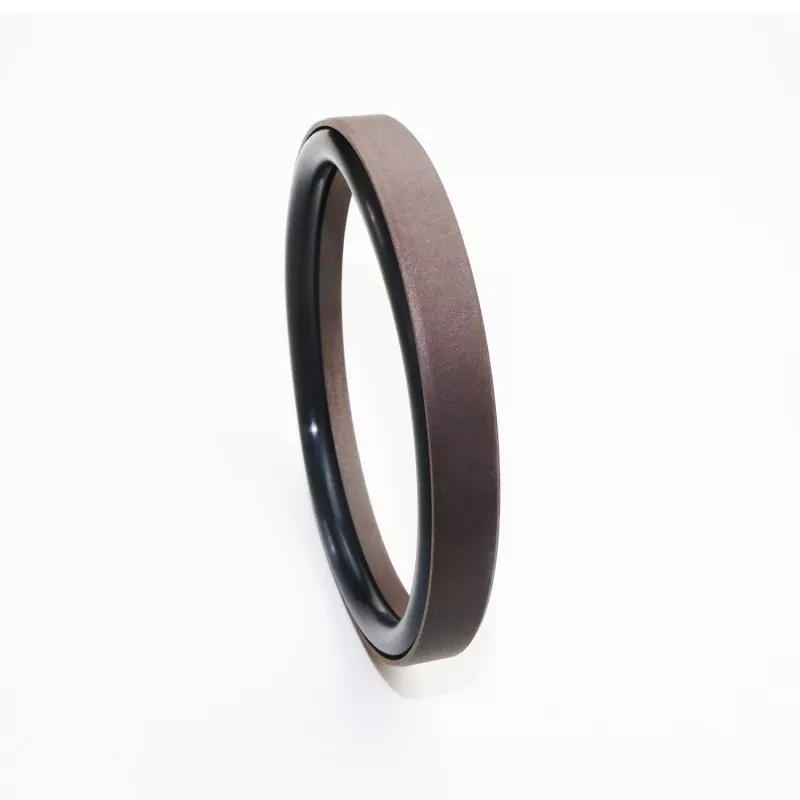

El sello combinado de paso reforzado para varilla (diseñado para aplicaciones a base de agua y presión ultraalta) consta de un anillo de sellado en ángulo recto reforzado hecho de PTFE (o un compuesto de PTFE) y una junta tórica de caucho. Está disponible en las series RC58 y RC59, dependiendo de la junta tórica específica utilizada (cumple con el estándar GB1235). Ofrece un rendimiento de baja fricción, lo que garantiza una resistencia cero en el arranque y un movimiento alternativo suave sin deslizamiento, y es adecuado para operaciones a largo plazo en entornos libres de aceite, lo que reduce significativamente la probabilidad de fallas del equipo y reduce los costos de mantenimiento.
Gracias al espesor optimizado del anillo de sellado, el sello funciona eficazmente incluso cuando se utiliza con agua u otros medios de baja viscosidad. El diseño estructural del anillo de sellado reforzado también mejora su resistencia a presiones altas y ultraaltas. Generalmente, este sello no se puede instalar en una ranura cerrada.
1. Baja fricción: mínima resistencia al arranque, movimiento suave, igual fricción dinámica y estática y sin deslizamiento;
2. Larga vida útil: adecuada para aplicaciones de lubricación sin aceite;
3. Adecuado para sellar sistemas de alta y ultra alta presión, así como medios de baja viscosidad como el agua;
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad m/s |
Medios de comunicación |
|
≤200 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceites hidráulicos de base mineral, fluidos resistentes al fuego (HFA/HFB), agua, etc. |
|
-20 a +200 (con junta tórica de FKM) |
1. Los materiales de junta tórica compatibles incluyen: caucho de nitrilo RO1 (NBR), fluoroelastómero RO2 (FKM), etc.
2. Material del anillo de sellado: material estándar PTFE3; Los materiales alternativos incluyen PTFE2, PTFE4 y otros plásticos de alto rendimiento.
Modelo de pedido: RC58—80x69.2x10.5—PTFE3—R01
Modelo: diámetro del orificio x diámetro de la ranura x ancho de la ranura | PTFE3 - Código de material de PTFE modificado | R01 - Código de material de la junta tórica
Las especificaciones dentro del rango de parámetros están disponibles.
|

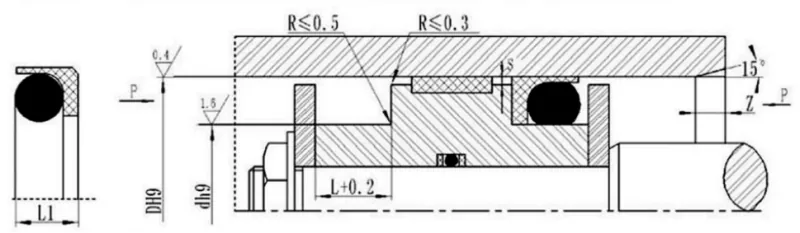

Modelo estándar DH9 RC58 |
Carga ligera DH9 RC58-Q |
DH9 de alta resistencia RC58-Z |
Diámetro de ranura reh9 |
Ancho de ranura L+0.2 |
Altura del sello L1 |
Radio de esquina Rmáx |
Juego radial Smáx |
Chaflán Zmín |
Diámetro del alambre de la junta tórica hacer |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Nota: Para presiones >60 MPa, se utiliza una tolerancia de ajuste H8/f8 en el área de la base del sello; para sellado a presión ultraalta, Smax < 0,05.
Compatible con juntas tóricas GB1235; Se puede suministrar cualquier tamaño dentro del rango de parámetros especificado.
|
rango de apertura D H9 |
Diámetro de ranura reh9 |
Ancho de ranura L+0.2 |
Juego radial Smáx |
Radio de esquina Rmáx |
Chaflán Zmín |
Diámetro del alambre de la junta tórica hacer |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
