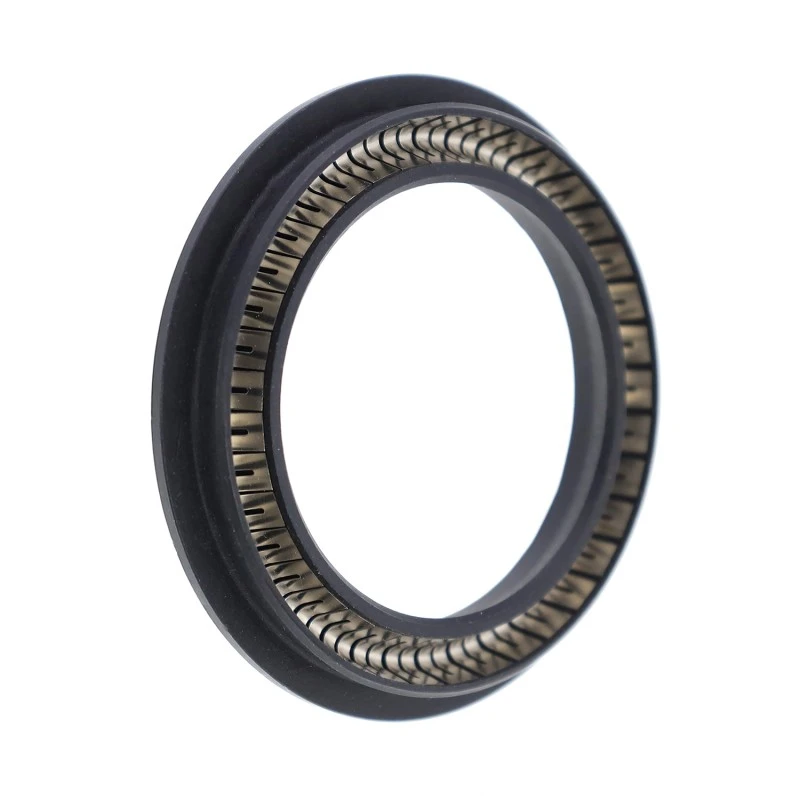

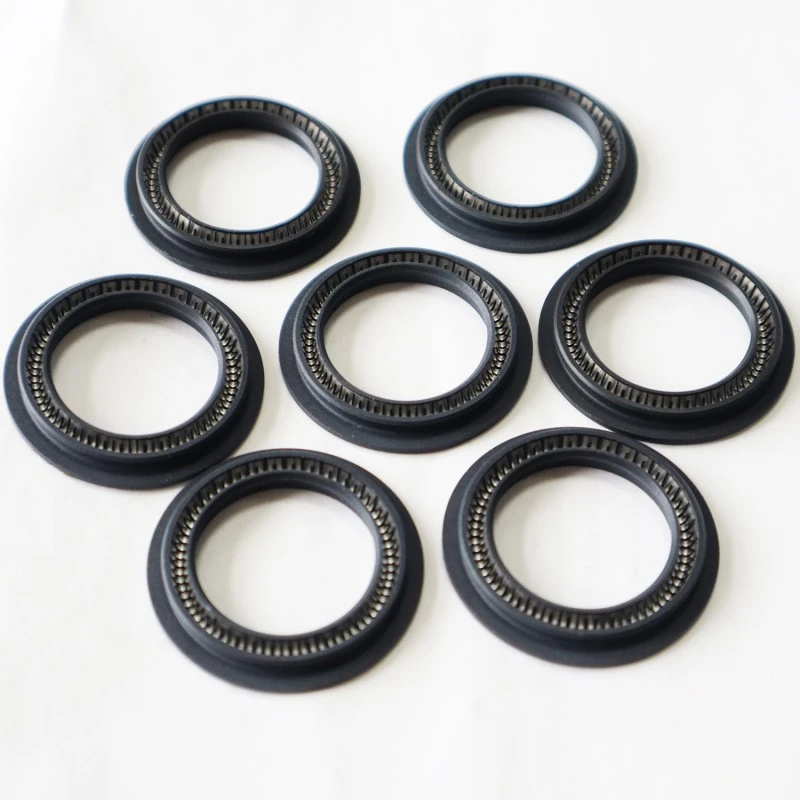

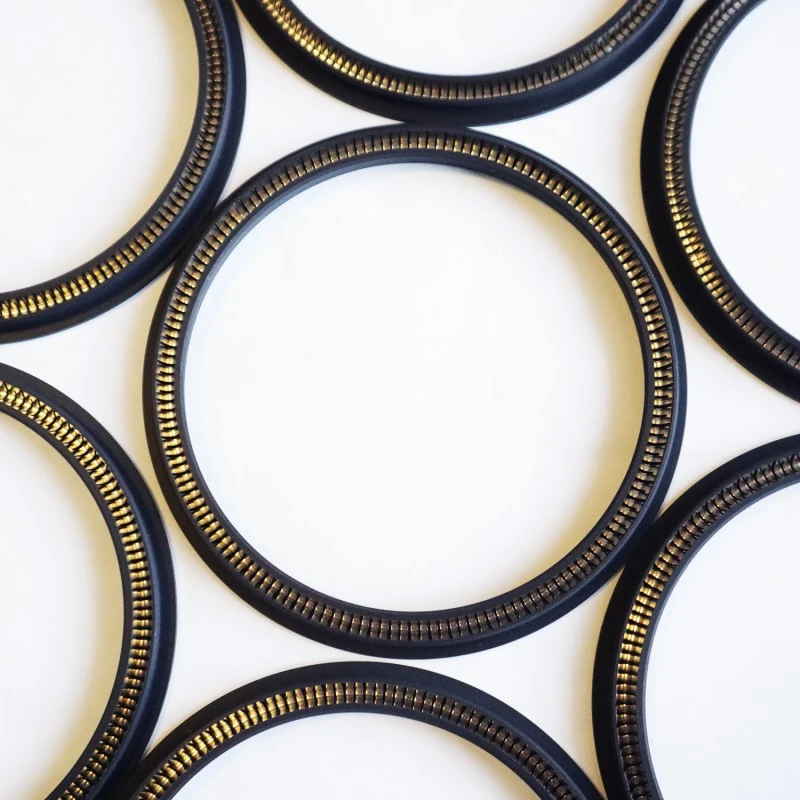

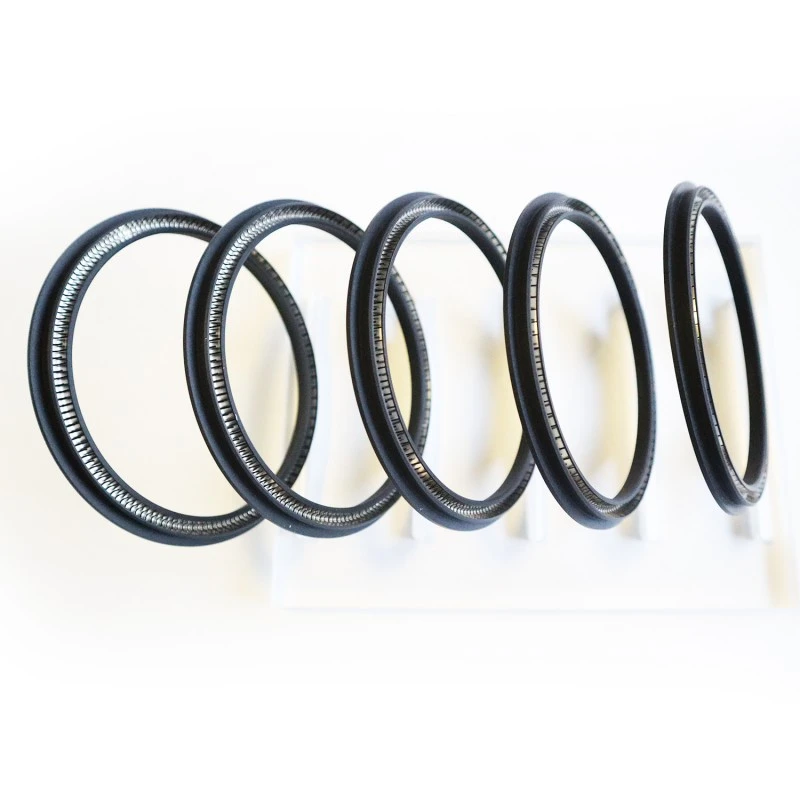

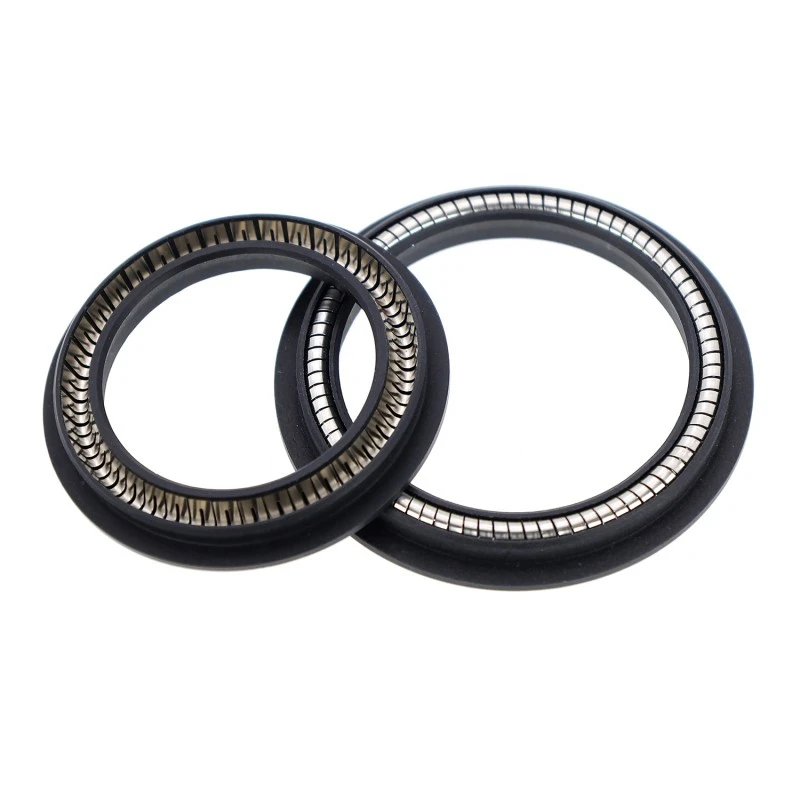

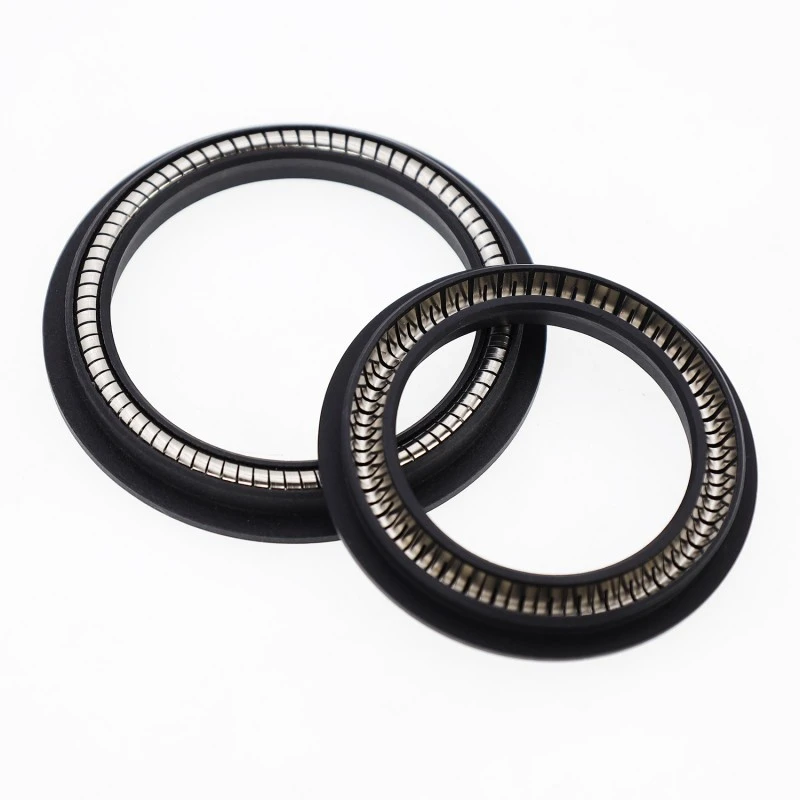

Los sellos accionados por resorte para ejes giratorios son sellos de presión unidireccionales de alto rendimiento que se utilizan en aplicaciones de ejes giratorios. El sello rotativo RC2055 consta de un resorte de acero inoxidable y plástico de alto rendimiento. Cuando se utiliza RC2055-B y RC2055-C, se debe seleccionar cuidadosamente el material elastómero apropiado.
Condiciones de funcionamiento aplicables (los valores extremos no deben ocurrir simultáneamente)
|
Presión/MPa |
Temperatura /°C |
Velocidad /m/s |
Medio |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Casi todos los medios líquidos y gaseosos. |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Selección de materiales
1. Los materiales de junta tórica disponibles incluyen: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Materiales del anillo de sellado: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Resorte de acero inoxidable: resorte en forma de V.
Control del proceso de producción
La moderna base de producción de RuiChen está equipada con máquinas de moldeo por inyección de alta precisión, máquinas automáticas de vulcanización al vacío y equipos de mecanizado de precisión CNC. Durante el proceso de producción, utilizamos métodos SPC (control estadístico de procesos) para monitorear parámetros clave del proceso, como temperatura, presión y tiempo en tiempo real, asegurando que cada producto moldeado exhiba una alta consistencia y estabilidad.
Para productos críticos, implementamos un sistema de inspección 100%, en lugar de muestreo aleatorio, para garantizar que cada sello entregado a nuestros clientes esté calificado.
Ejemplo de pedido
RC2055-40-PTFE4+V: Diámetro del eje 40, material del anillo de sellado PTFE4, resorte de acero inoxidable en forma de V.
RC2055-B-40-PTFE4+R02: Diámetro del eje 40, material del anillo de sellado PTFE4, la junta tórica correspondiente es caucho fluorado.
RC2055-C-40-PTFE4+R02: Diámetro del eje 40, material del anillo de sellado PTFE4, la junta tórica correspondiente es caucho fluorado.

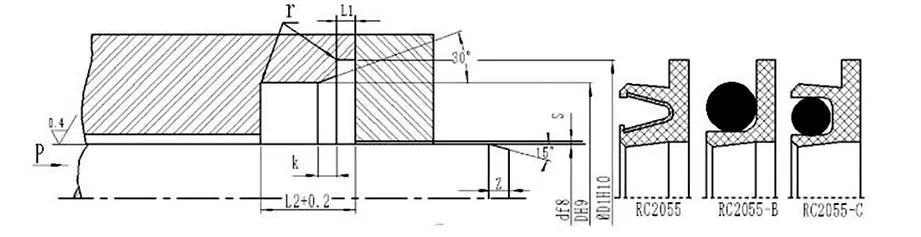

Tabla de especificaciones (todas las especificaciones dentro del rango de parámetros están disponibles)
|
Rango de diámetro de varilla d f8 |
Diámetro de ranura DH9 |
Diámetro de ranura D1H10 |
Profundidad del borde L1 |
Ancho de ranura L |
Importar chaflán k |
Juego radial Smax |
Longitud del chaflán |
r máx. |
|
|
10MPA |
20MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmín=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12.5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Nota: Se recomienda que la dureza de la superficie del eje giratorio sea HRC ≥ 58.
Tabla de especificaciones y dimensiones (Esta tabla aplica para RC2055-B y RC2055-C, que tienen las mismas especificaciones)
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Nota: Si las especificaciones requeridas no aparecen en esta tabla, comuníquese con nuestra empresa. Podemos suministrar productos de hasta 1600 mm de tamaño.
