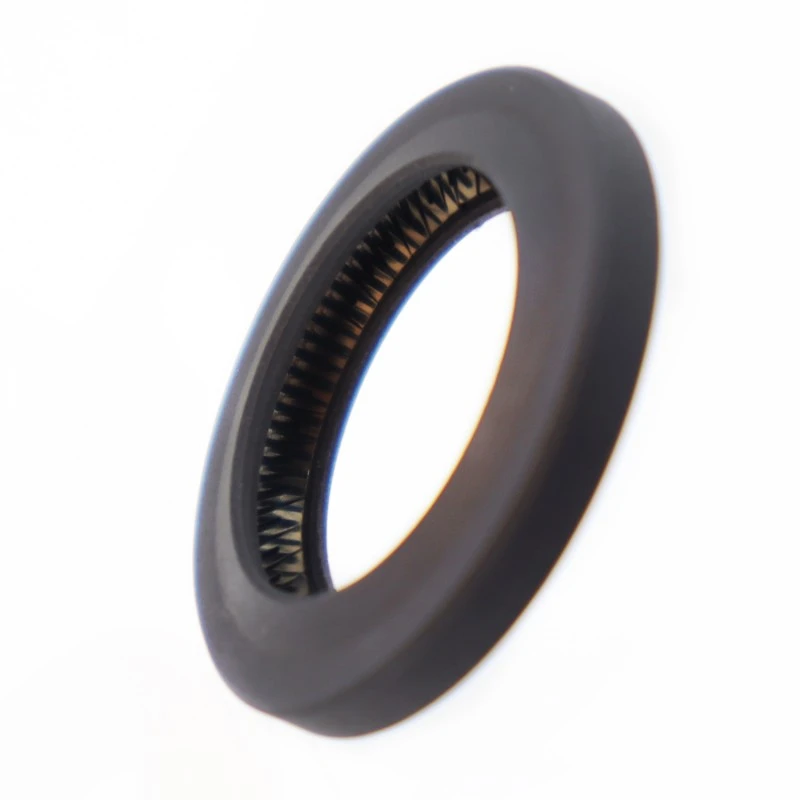

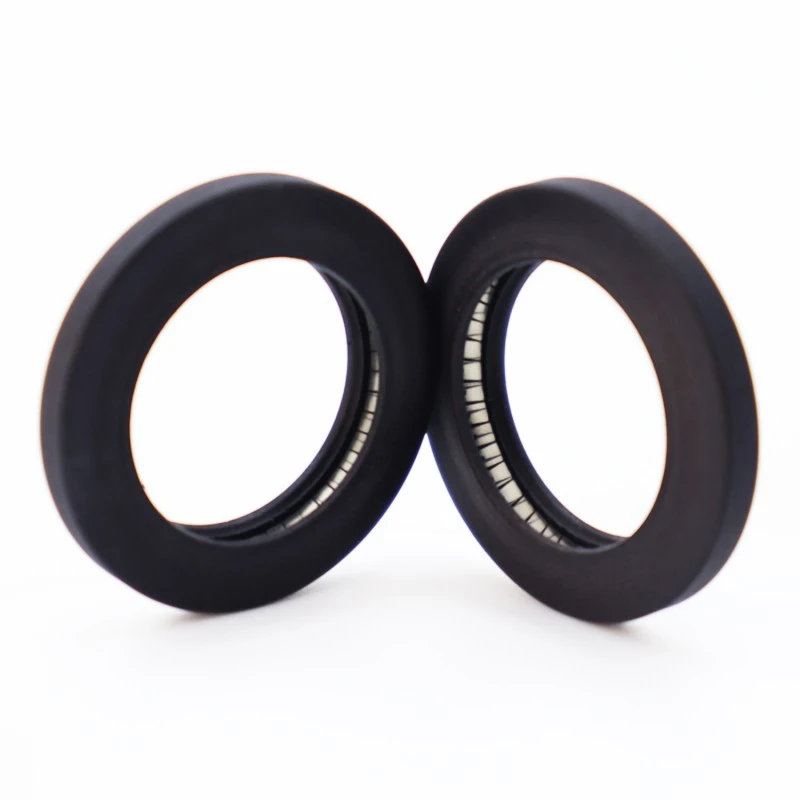

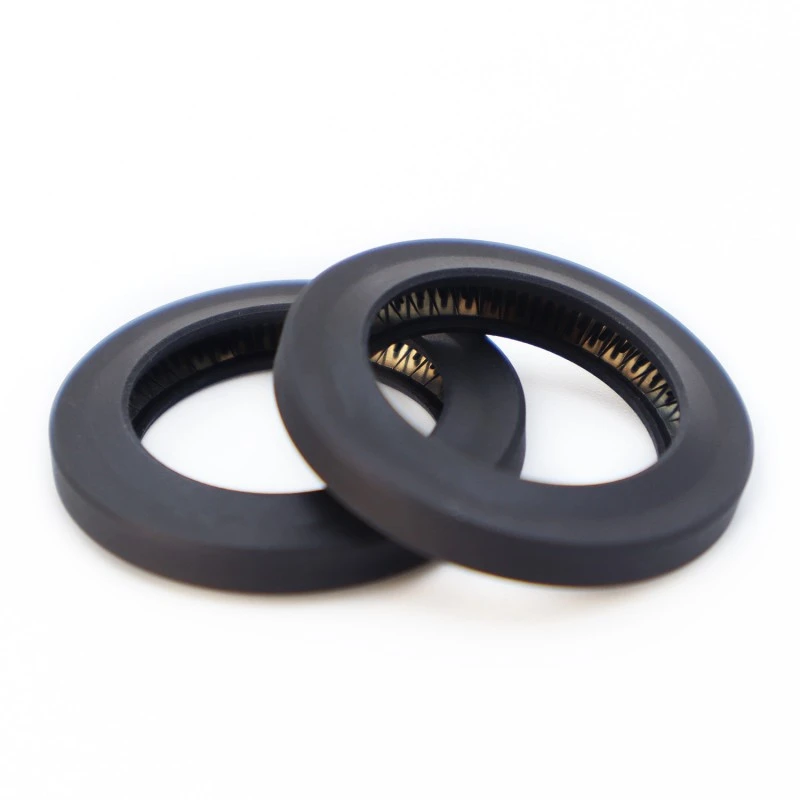

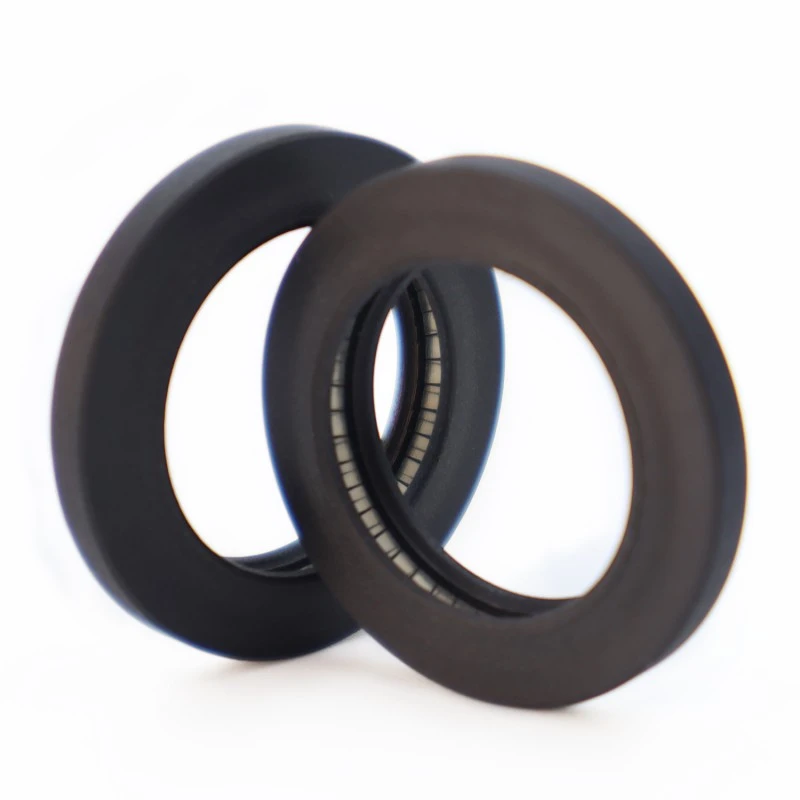

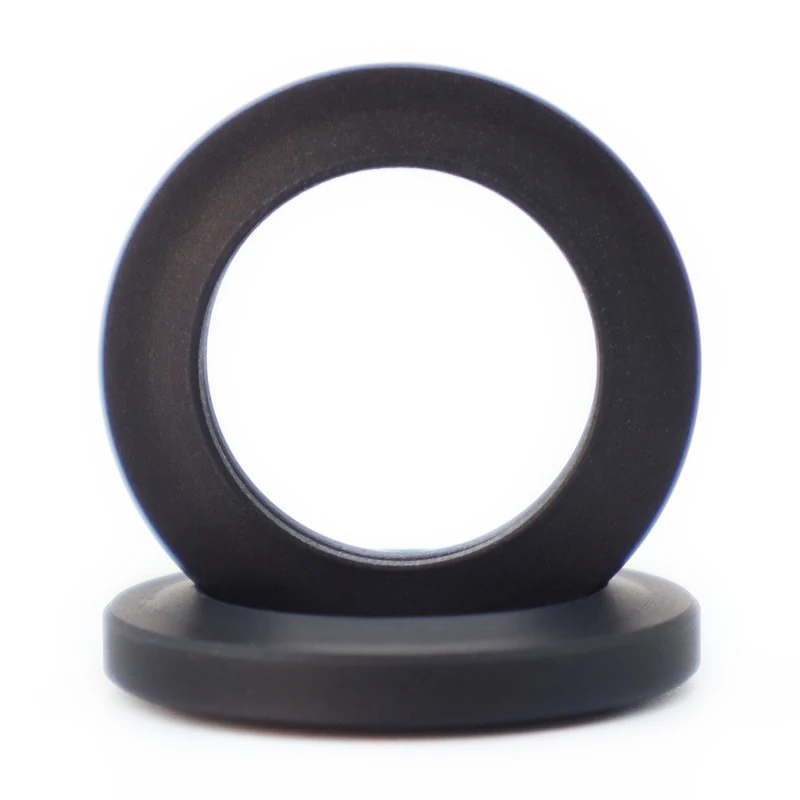

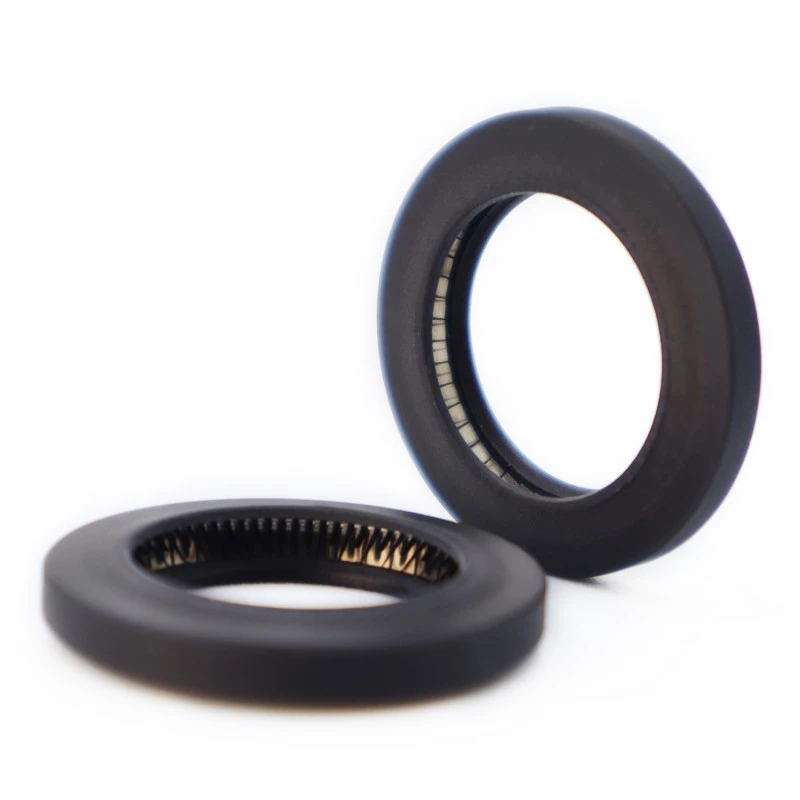

El sello RC2876 consta de un resorte de acero inoxidable y plástico de alto rendimiento. El resorte de acero inoxidable puede tener forma de V o de O. Cuando se utiliza RC2876-B, se debe seleccionar el material elastómero apropiado.
Condiciones de funcionamiento aplicables (los valores extremos no deben ocurrir simultáneamente)
|
Presión (MPa) |
Velocidad (m/s) |
Temperatura (°C) |
Medio |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Todos los líquidos, productos químicos y gases. |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Selección de materiales
1. Los materiales de las juntas tóricas adjuntas se pueden seleccionar entre: caucho de nitrilo R01 (NBR), caucho fluorado R02 (FKM), etc.
2. Materiales del anillo de sellado: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Los resortes de acero inoxidable se pueden seleccionar entre resortes en forma de O y resortes en forma de V.
Ejemplo de pedido
RC2876-40-PTFE4+V: El diámetro exterior de la ranura de presión interna es 40, el material del anillo de sellado es PTFE4 y el resorte tiene forma de V.
RC2876-B-40-PTFE4+R02: El diámetro exterior de la ranura de presión interna es 40, el material del anillo de sellado es PTFE4, la junta tórica correspondiente está hecha de caucho fluorado.
Nota: Si se requiere un rango extendido, utilice el número de serie.
Tabla de especificaciones (todas las especificaciones dentro del rango de parámetros están disponibles)
|
Número de serie |
Número de serie |
Gama estándar DH11 |
Alcance ampliado DH11 |
Profundidad de ranura h-0,05 |
Ancho de ranura L+0.2 |
Esquinas redondeadas Rmáx |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
