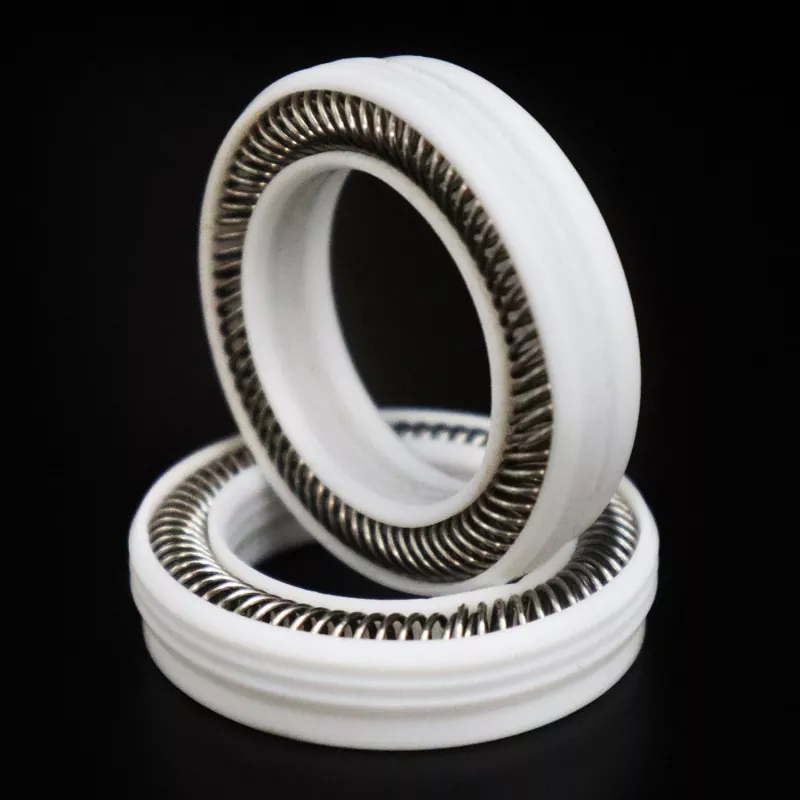

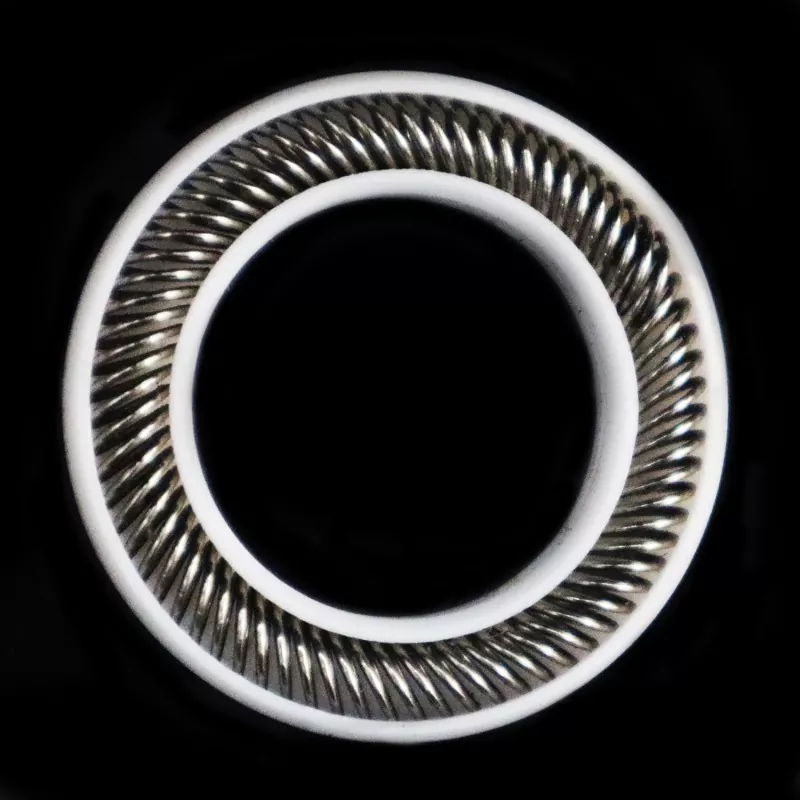

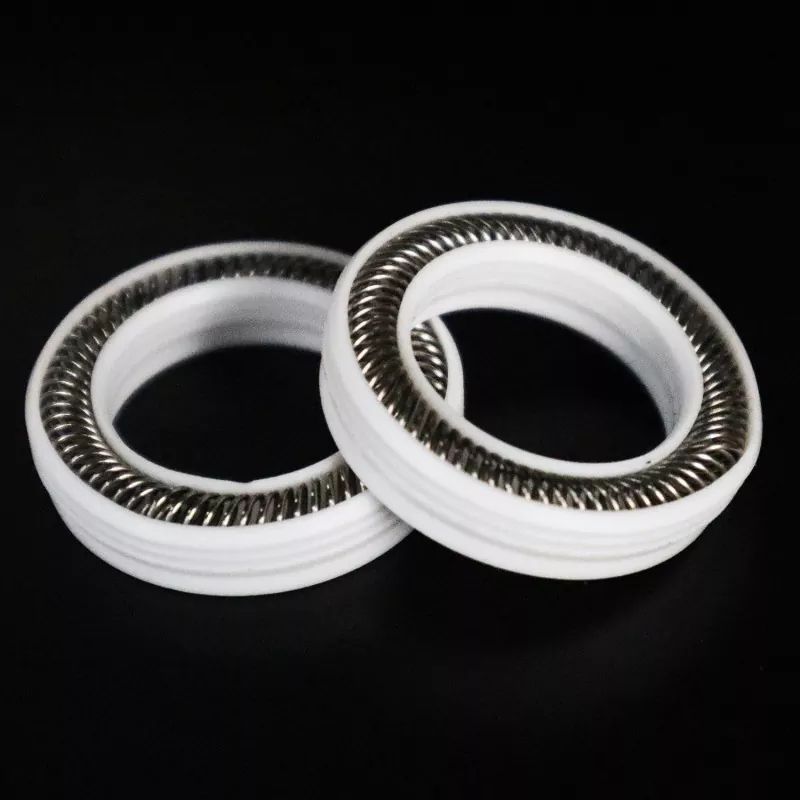

El sello con resorte de servicio pesado Ruichen FS-D representa un modelo de alto rendimiento en la serie, diseñado para un sellado confiable a largo plazo en condiciones operativas extremas. Integra múltiples ventajas técnicas, lo que le permite soportar entornos complejos caracterizados por alta presión, alta temperatura, corrosión severa y presencia de partículas sólidas.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Velocidad (m/s) |
Temperatura°C |
Medios de comunicación |
|
|
<40: Usar ancho de ranura L >40 MPa: Utilice el ancho de ranura L1 |
<10 |
BO/DO -35~+250 |
Otro -200~+250 |
Todos los líquidos, productos químicos y gases. |
Este modelo presenta una estructura de labio dentado reforzada combinada con un sistema de resorte de alta resistencia, lo que permite que el rango de presión aplicable se extienda hasta 100 MPa (cuando se usa con un diseño de ranura especializado). Su sistema de materiales ha sido especialmente optimizado para soportar altas temperaturas breves de 260°C manteniendo una excelente elasticidad a bajas temperaturas. El diseño también mejora significativamente la extrusión y la resistencia al desgaste.
Los sellos activados por resorte Ruichen FS-D demuestran una durabilidad excepcional en maquinaria hidráulica de servicio pesado, equipos de producción y perforación petrolera, reactores químicos de alta temperatura y equipos industriales pesados. Diseñados para soportar condiciones de lubricación deficiente o incluso nula, mantienen un sello eficaz incluso en entornos que contienen contaminantes sólidos. La elección de los sellos Ruichen FS-D proporciona una sólida garantía técnica para el funcionamiento confiable y a largo plazo de equipos críticos.
Todas las dimensiones dentro del rango de parámetros están disponibles.
Nota: Si las especificaciones requeridas no aparecen en esta tabla, contáctenos; Se pueden suministrar productos de hasta 1600 mm de tamaño.
|

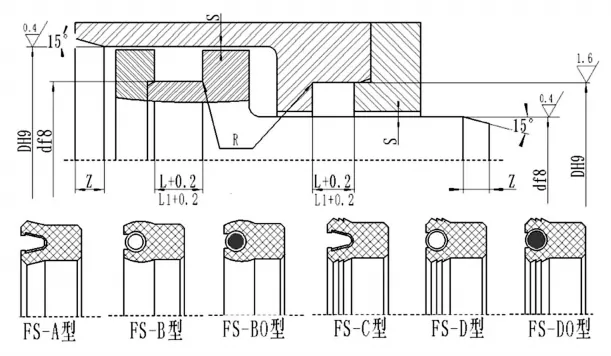

d |
D |
L+0.2 |
L1+0.2 (Aplicable para presiones >40 MPa) |
Juego radial Smáx |
Longitud del chaflán Zmín |
Rmáx |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Guía de aplicación: Adecuado para los entornos industriales más exigentes; Recomendado para el sellado a largo plazo de componentes críticos de equipos. La selección precisa requiere la provisión de parámetros operativos completos.
