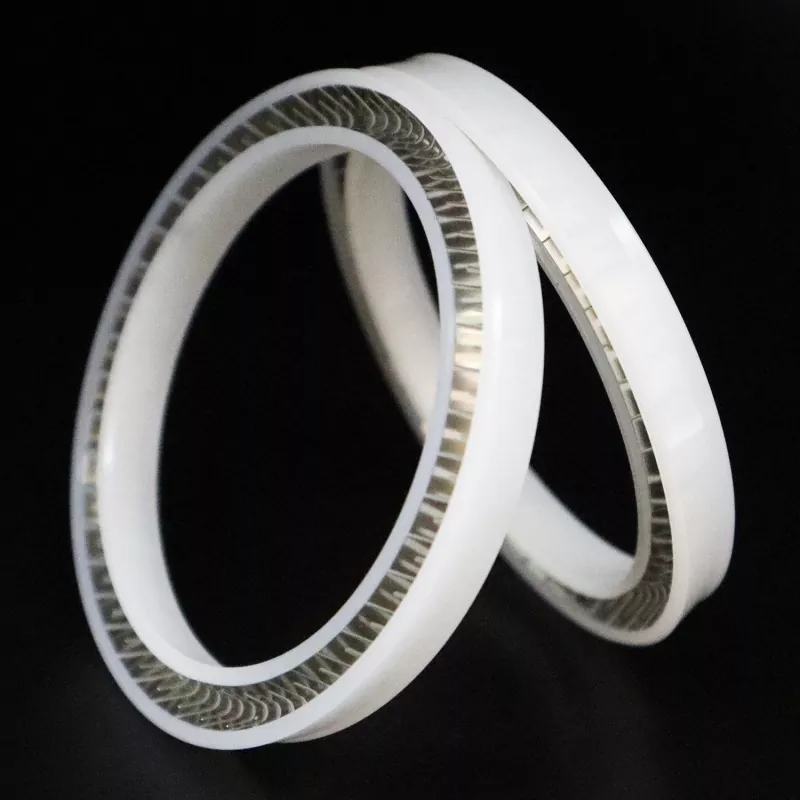

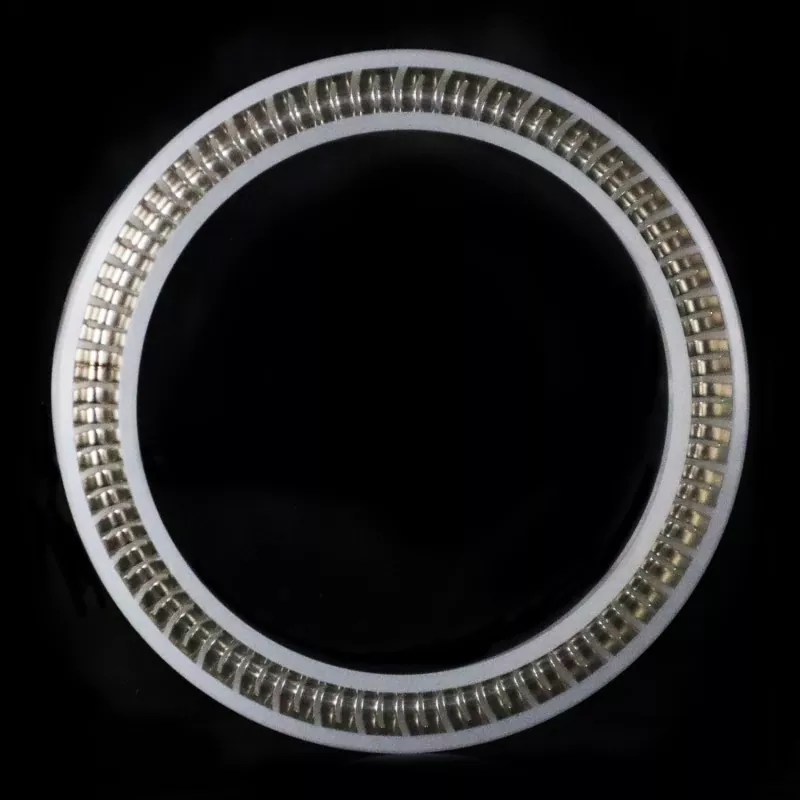

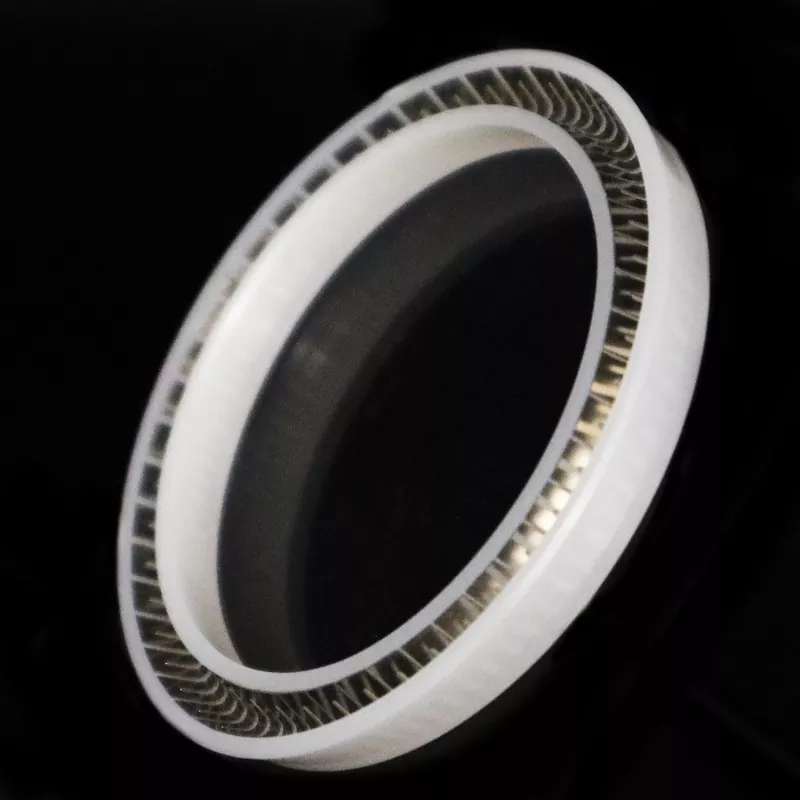

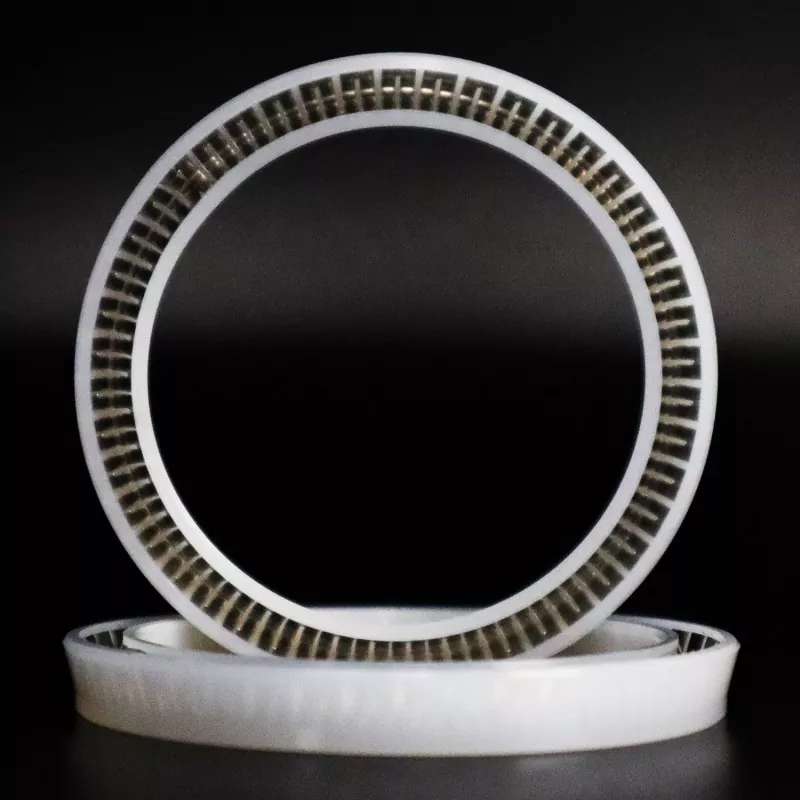

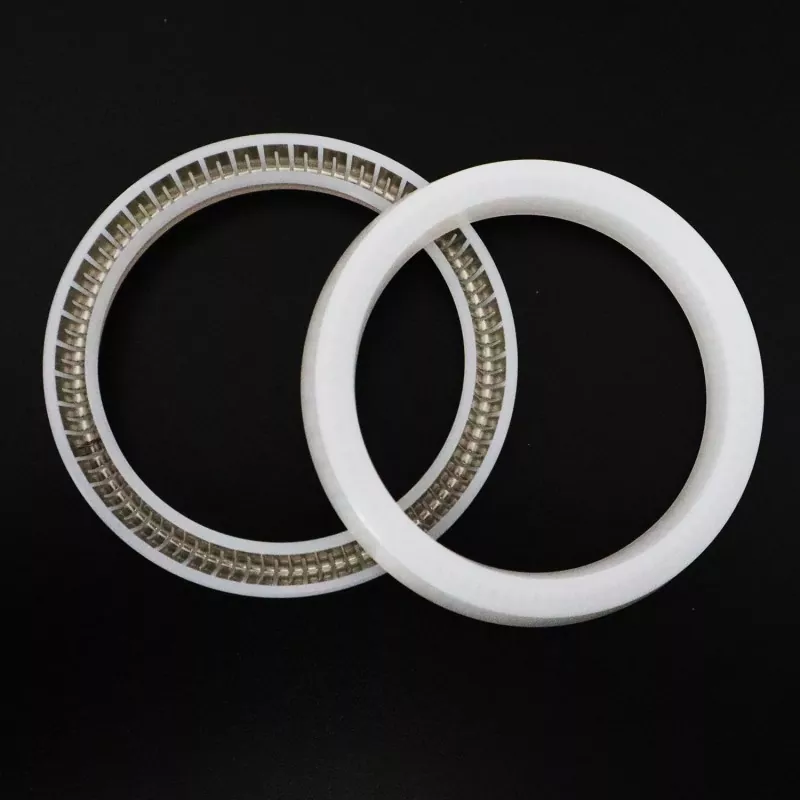

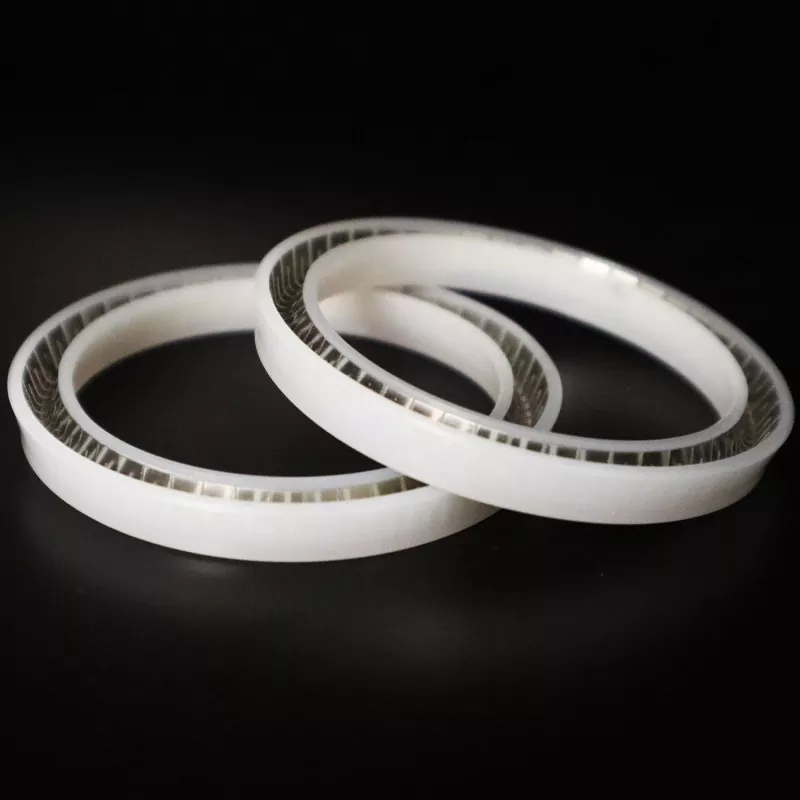

El sello simétrico activado por resorte Ruichen FS-A presenta un diseño simétrico, lo que permite usarlo indistintamente tanto para ejes como para orificios. Como modelo fundamental de la serie de sellos accionados por resorte, el FS-A ofrece una solución de sellado confiable y rentable para la mayoría de las condiciones operativas estándar, lo que lo hace adecuado para una variedad de aplicaciones que involucran sellado estático, rotación a baja velocidad y movimiento alternativo.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Velocidad (m/s) |
Temperatura°C |
Medios de comunicación |
|
|
<40: Usar ancho de ranura L >40 MPa: Utilice el ancho de ranura L1 |
<10 |
BO/DO -35~+250 |
Otro -200~+250 |
Todos los líquidos, productos químicos y gases. |
Las principales ventajas de este modelo radican en su amplia compatibilidad con medios y su rendimiento estable. Con un cuerpo de sellado de PTFE combinado con una estructura accionada por resorte, resiste la gran mayoría de medios químicos, incluidos diversos fluidos hidráulicos, lubricantes y soluciones químicas suaves. En cuanto a la adaptabilidad de la temperatura, el modelo FS-A mantiene un rendimiento de sellado estable en un rango de -50 °C a 200 °C.
El sello accionado por resorte Ruichen FS-A es particularmente adecuado para equipos industriales en general, sistemas hidráulicos estándar y unidades de manejo de fluidos convencionales. Su diseño de baja fricción garantiza un funcionamiento suave y una mínima fricción de arranque, previniendo eficazmente el fenómeno "stick-slip" durante el funcionamiento del equipo.
Para los clientes que seleccionan sellos accionados por resorte por primera vez o aquellos muy sensibles a los costos, el Ruichen FS-A es una opción ideal para principiantes.
Todos los tamaños dentro del rango de parámetros especificado están disponibles.
Nota: Si la especificación requerida no aparece en esta tabla, contáctenos; Podemos suministrar productos con diámetros de hasta 1600 mm.
|

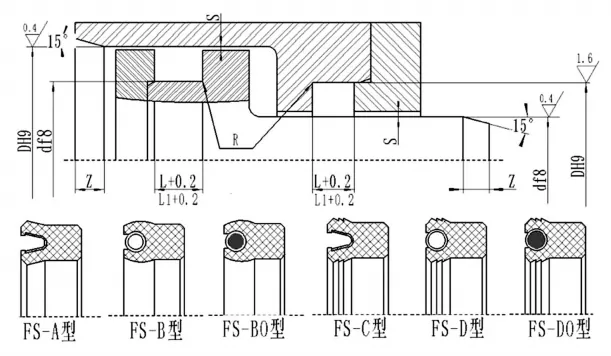

d |
D |
L+0.2 |
L1+0.2 (Aplicable para presiones >40 MPa) |
Juego radial Smáx |
Longitud del chaflán Zmín |
Rmáx |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota de aplicación: Adecuado para sellado bidireccional de ejes y orificios en entornos industriales estándar; Recomendado para aplicaciones con fluctuaciones mínimas de presión.
