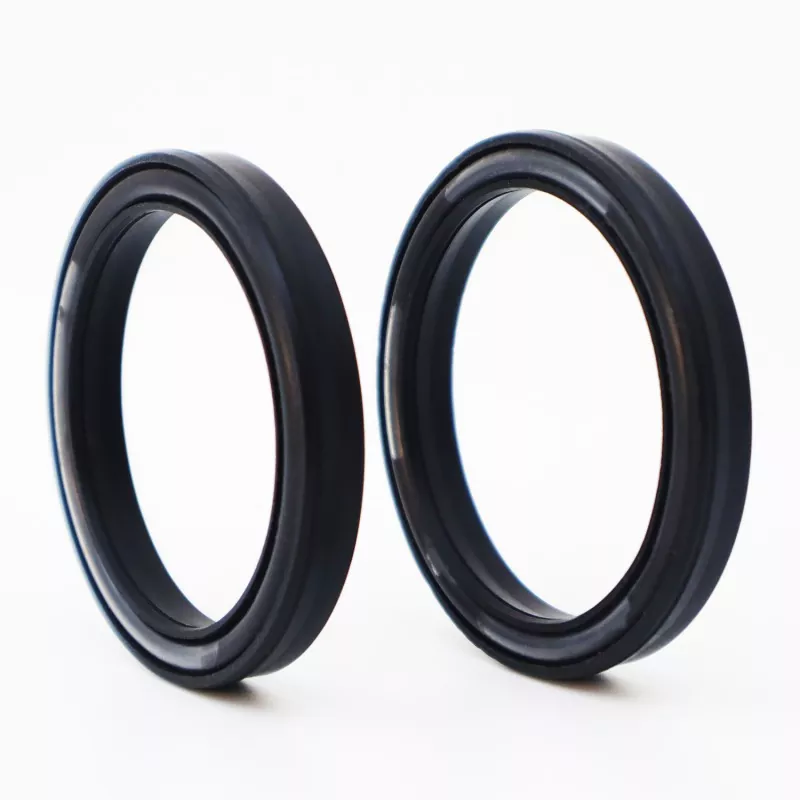

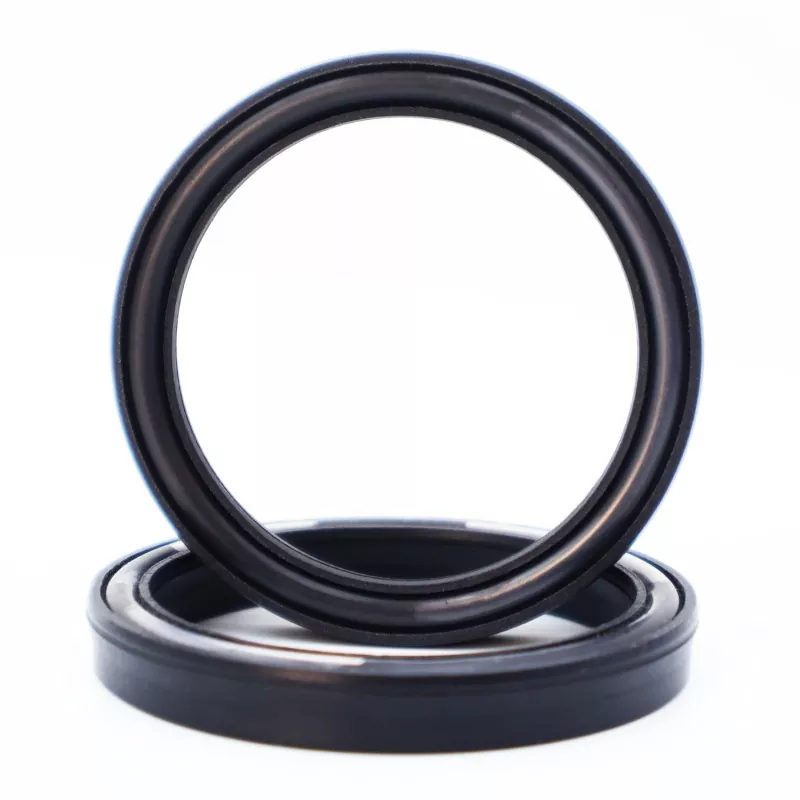

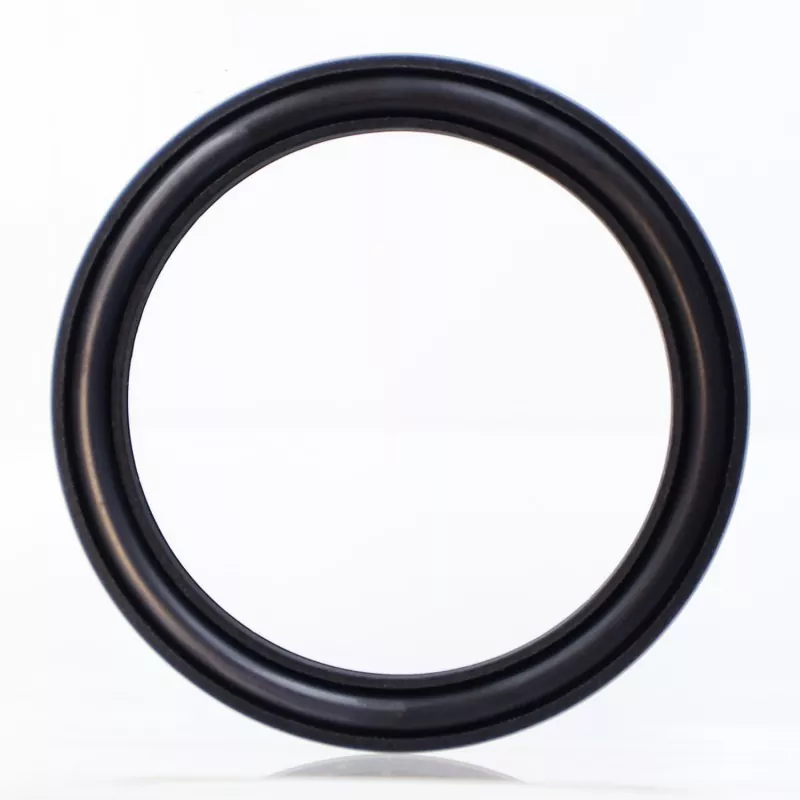

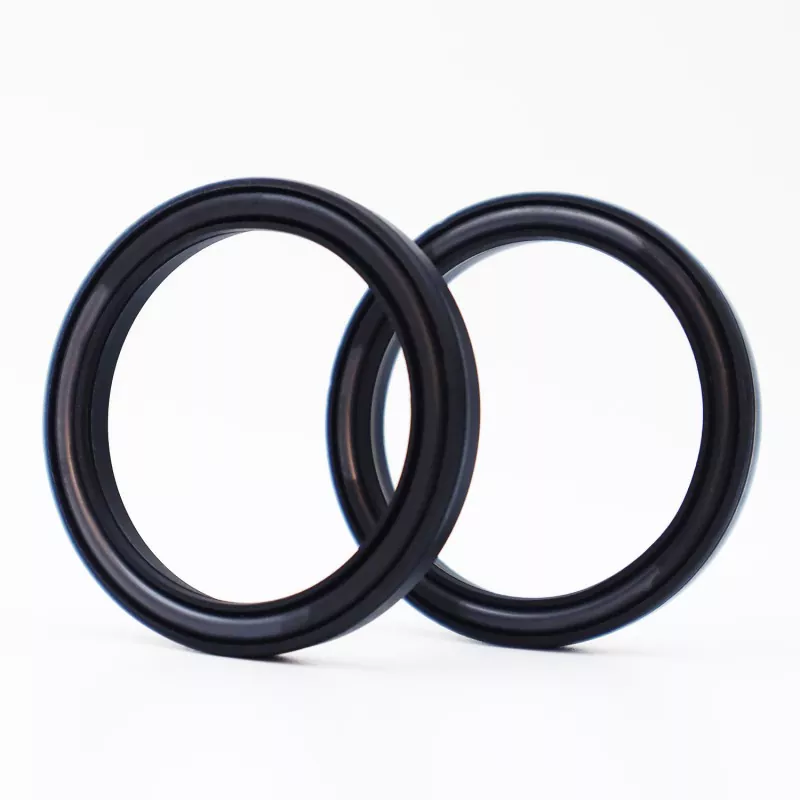

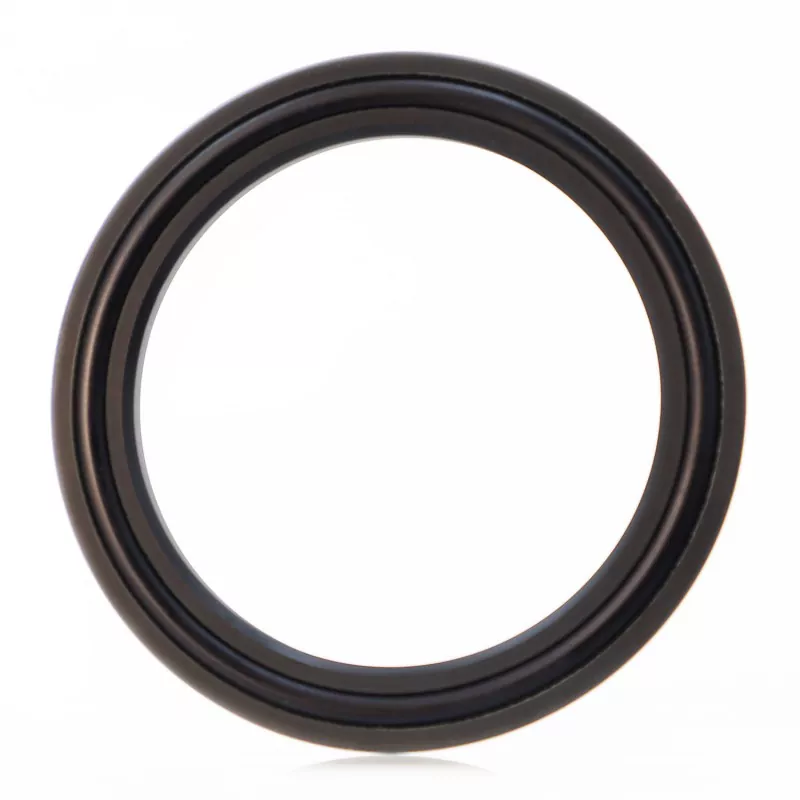

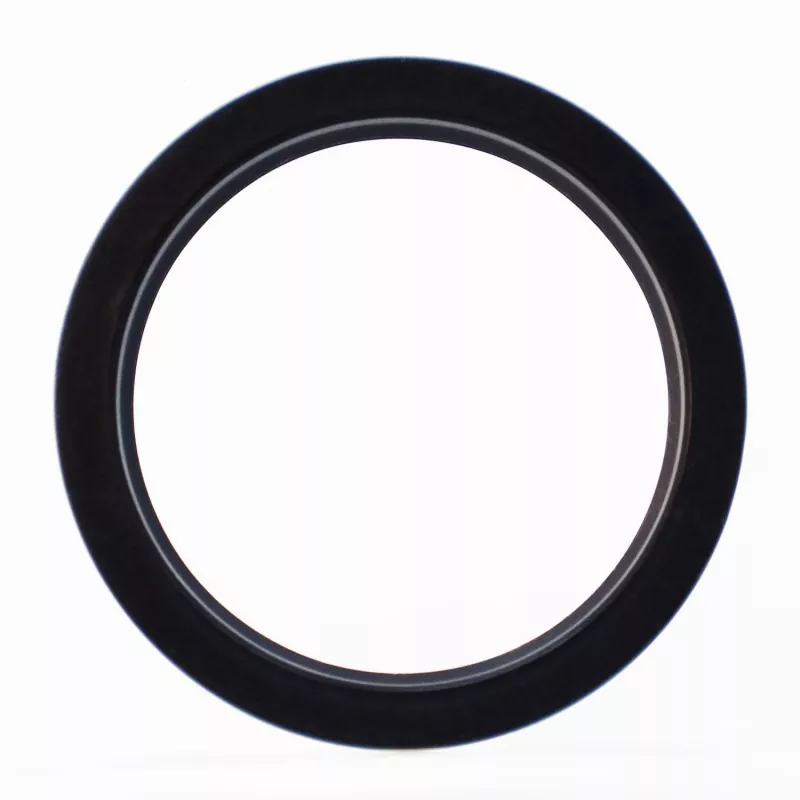

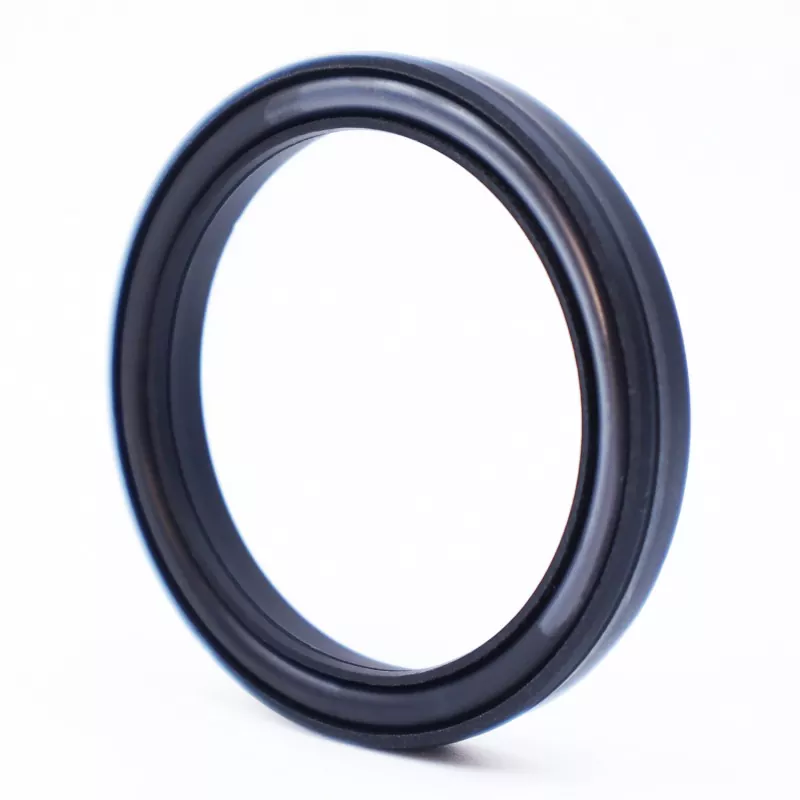

El sello compuesto activado por resorte Ruichen FS-BO presenta una estructura compuesta que combina plásticos de ingeniería especializados con elastómeros de alto rendimiento, integrando perfectamente la resistencia química con la elasticidad mecánica. Diseñado específicamente para medios y entornos altamente corrosivos que requieren altos niveles de limpieza, este modelo es una opción ideal para manejar fluidos químicos agresivos.
Los valores límite no deben aparecer simultáneamente.
|
Presión (MPa) |
Velocidad (m/s) |
Temperatura°C |
Medios de comunicación |
|
|
<40: Usar ancho de ranura L >40 MPa: Utilice el ancho de ranura L1 |
<10 |
BO/DO -35~+250 |
Otro -200~+250 |
Todos los líquidos, productos químicos y gases. |
Este modelo presenta un diseño exclusivo de junta tórica encapsulada, con un elemento de sellado central hecho de PTFE o un plástico similar de alto rendimiento, encapsulado en un elastómero especialmente formulado. Esta estructura le permite resistir la gran mayoría de ácidos fuertes, álcalis fuertes, disolventes orgánicos y otros productos químicos agresivos, manteniendo al mismo tiempo una excelente recuperación elástica.
Los sellos activados por resorte Ruichen FS-BO demuestran una durabilidad excepcional en equipos de procesamiento químico, maquinaria de fabricación farmacéutica y sistemas electrónicos de manipulación de productos químicos. Los materiales cumplen con las certificaciones de salud y seguridad pertinentes, lo que los hace adecuados para aplicaciones que implican contacto directo con medios de alta pureza. La adquisición al por mayor de sellos Ruichen FS-BO ofrece una solución confiable para los requisitos de sellado en industrias como la fabricación de semiconductores, química fina y biofarmacéutica.
Todas las dimensiones dentro del rango especificado están disponibles.
Nota: Si las especificaciones requeridas no aparecen en esta tabla, contáctenos; Se pueden suministrar productos de hasta 1600 mm de tamaño.
|

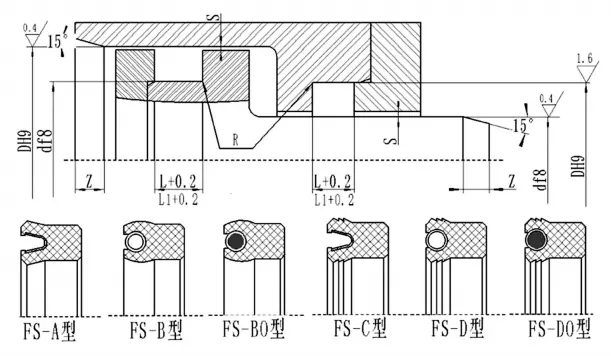

d |
D |
L+0.2 |
L1+0.2 (Aplicable para presiones >40 MPa) |
Juego radial Smáx |
Longitud del chaflán Zmín |
Rmáx |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota de aplicación: Adecuado para sellado bidireccional de ejes y orificios en entornos industriales estándar; Recomendado para aplicaciones con fluctuaciones mínimas de presión.
