Sello combinado de paso axial

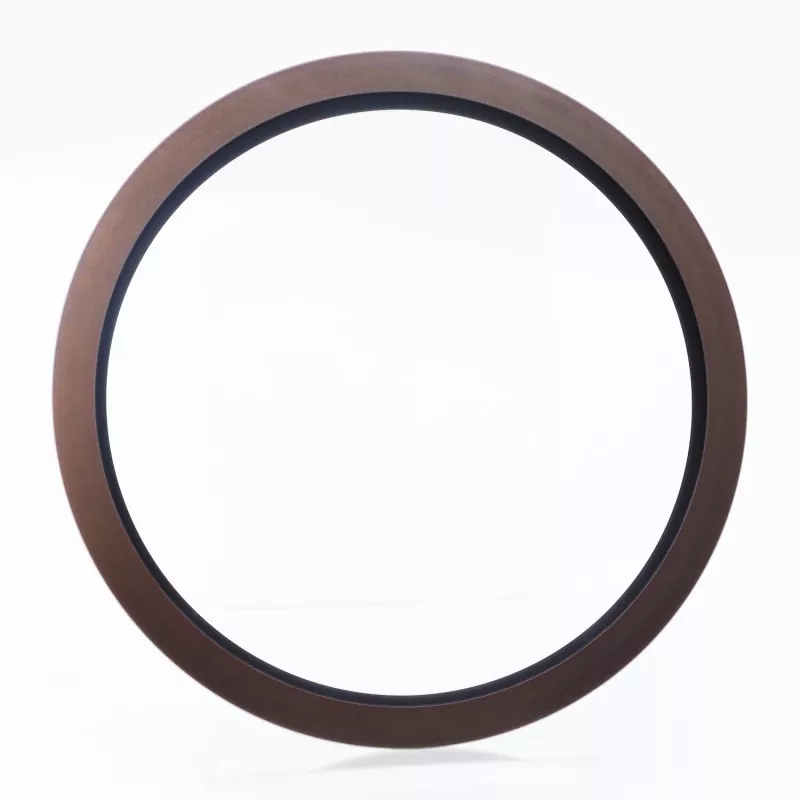

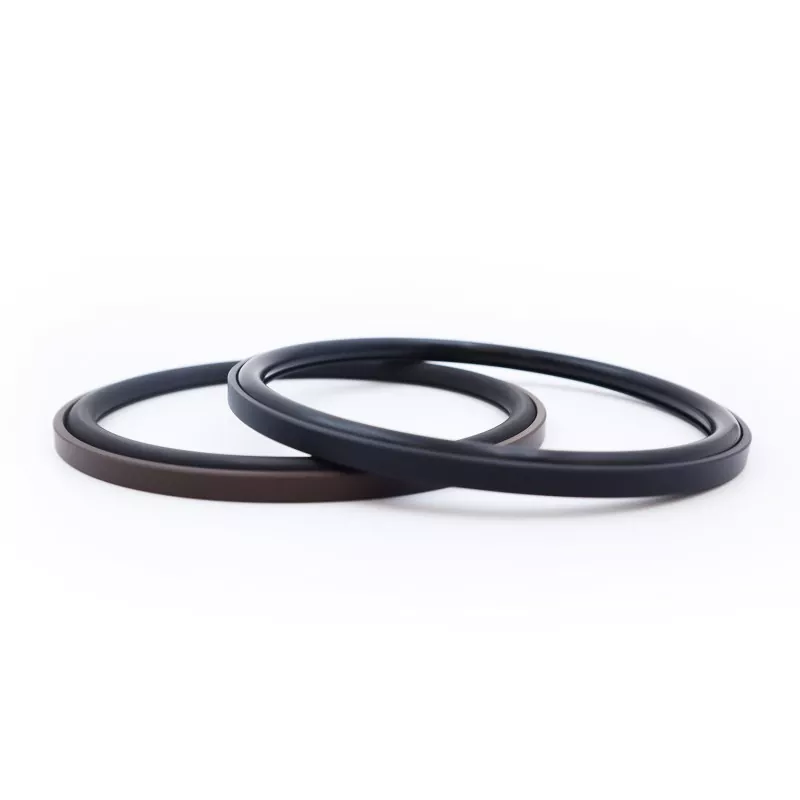

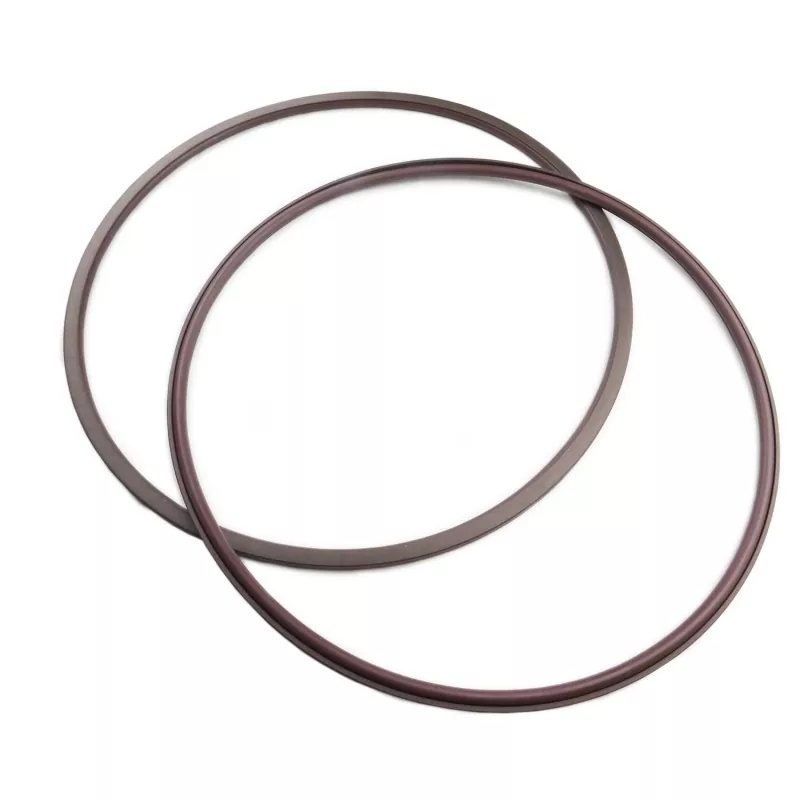

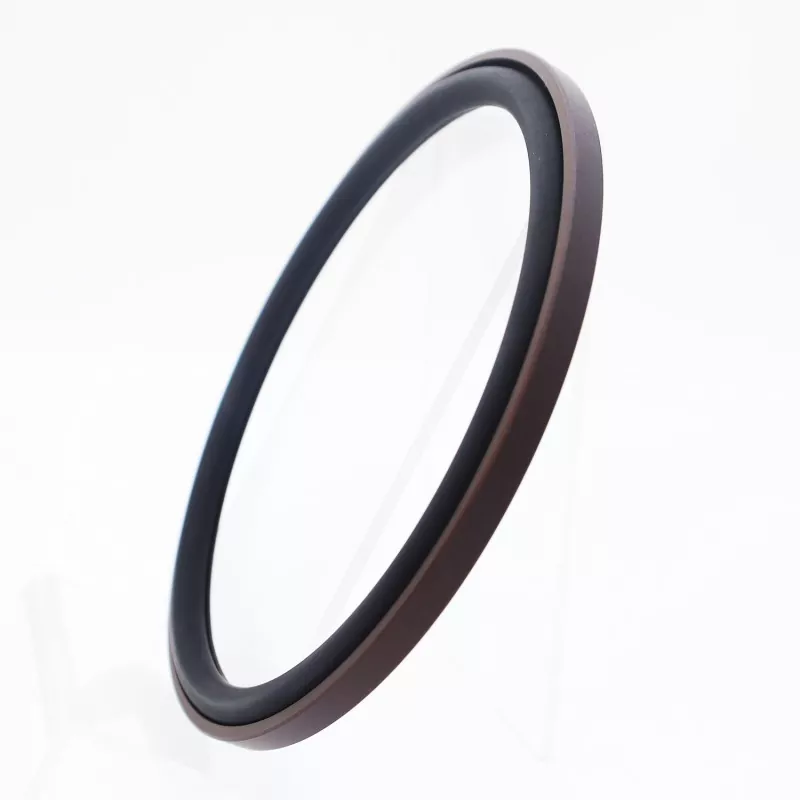

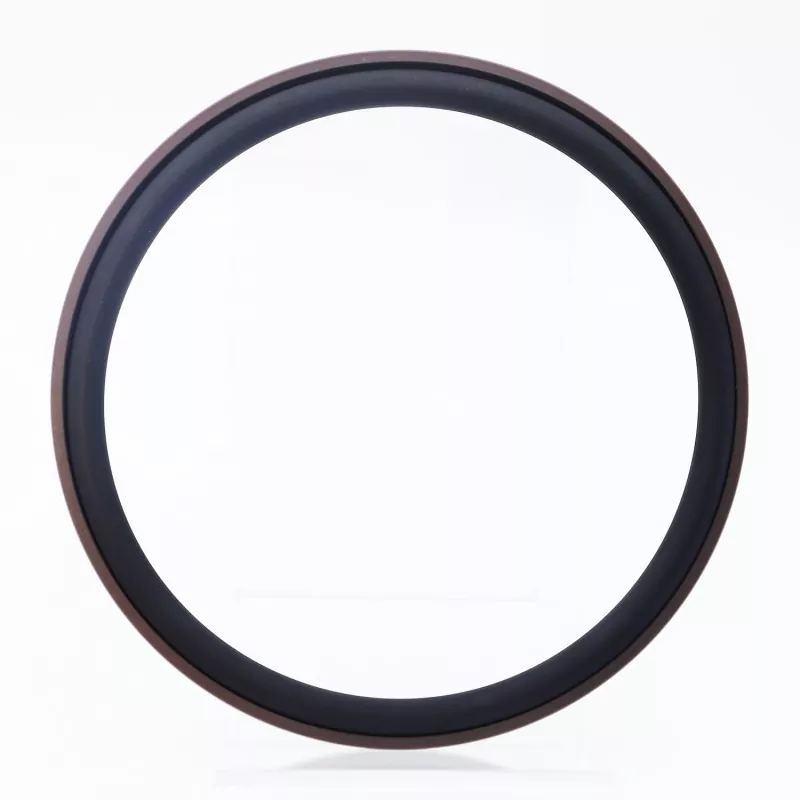

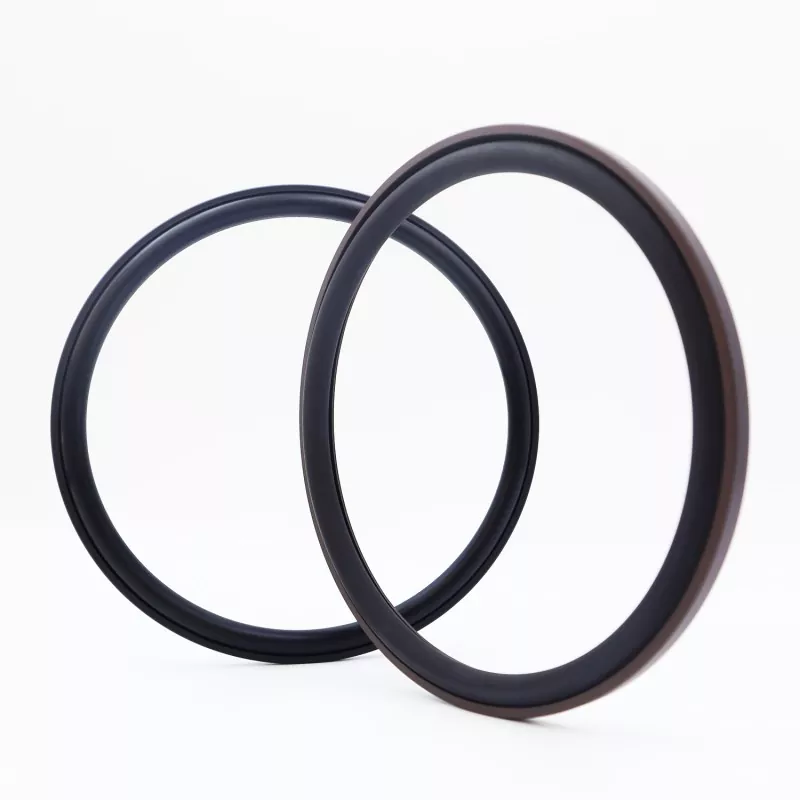

El sello combinado de paso axial consta de un anillo de sellado en ángulo recto hecho de PTFE relleno y una junta tórica de caucho; está diseñado para aplicaciones de sellado estático unidireccional, como sellos axiales (de extremo) y de brida. Presenta una larga vida útil, excelente rendimiento de sellado, resistencia a presiones altas y ultraaltas y una huella estructural compacta; también es adecuado para aplicaciones de sellado a presión de agua. Está disponible en dos versiones: RC2871-A (para presión interna) y RC2871-B (para presión externa).

El sellado efectivo se logra mediante la fuerza de agarre continua generada por la precompresión de la junta tórica, lo que proporciona un efecto de sellado autoenergizado donde el rendimiento del sellado mejora a medida que aumenta la presión del medio. El diseño con brida en el costado del anillo de sellado previene eficazmente la extrusión de la junta tórica, lo que le permite manejar fácilmente condiciones de alta y ultra alta presión sin dejar de ser compatible con entornos de sellado con presión de agua.

Condiciones de funcionamiento aplicables

Principios y aplicaciones

Este sello consta de un anillo de sellado de PTFE en ángulo recto y una junta tórica; la junta tórica proporciona precompresión, generando la fuerza de sujeción necesaria para lograr un sello. Bajo presión, esta fuerza de sujeción aumenta, lo que significa que cuanto mayor sea la presión, mejor será el rendimiento del sellado. Gracias al diseño de brida lateral del anillo deslizante, se evita que la junta tórica se extruya, lo que permite que el sello resista altas presiones.

Tabla de especificaciones

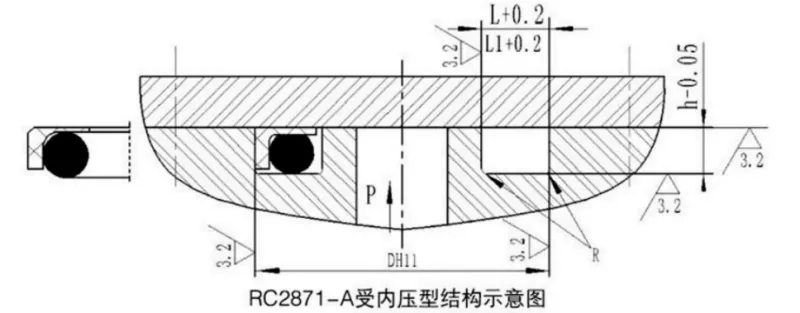

1. Tabla de especificaciones RC2871-A (tipo de presión interna)

Todas las especificaciones dentro del rango de parámetros están disponibles.

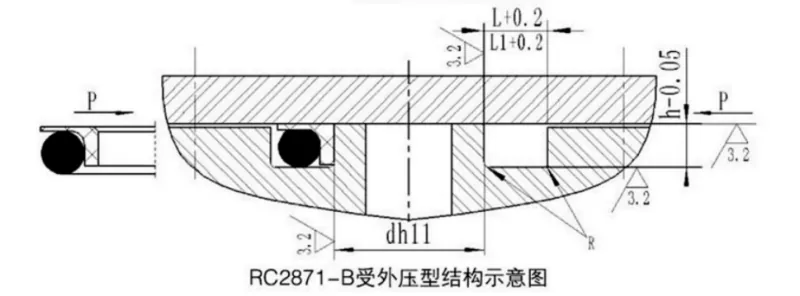

2. Tabla de especificaciones del tipo de presión externa RC2871-B

Todas las especificaciones dentro del rango de parámetros están disponibles.
