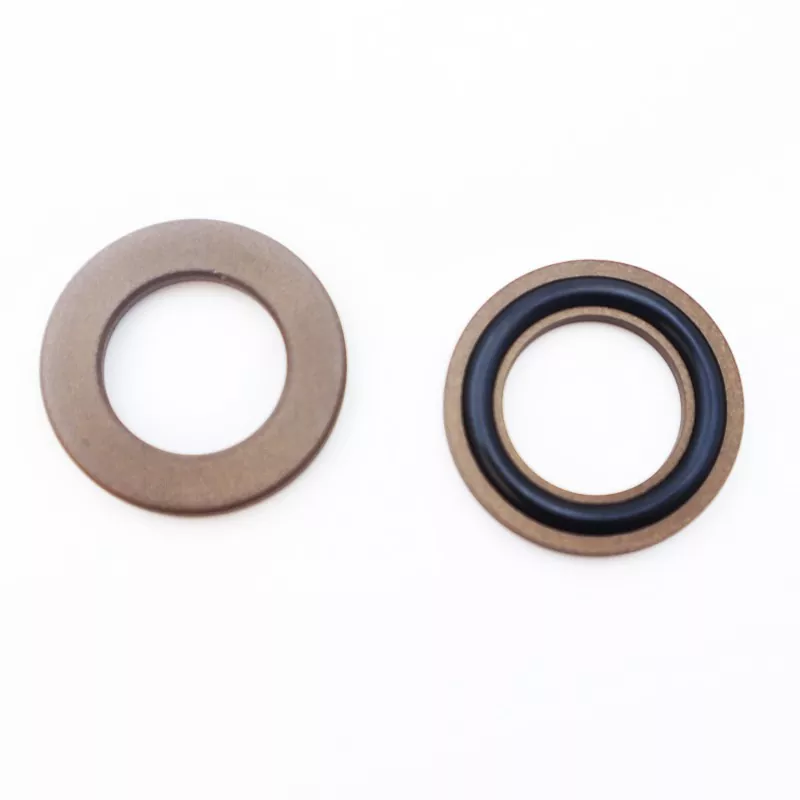

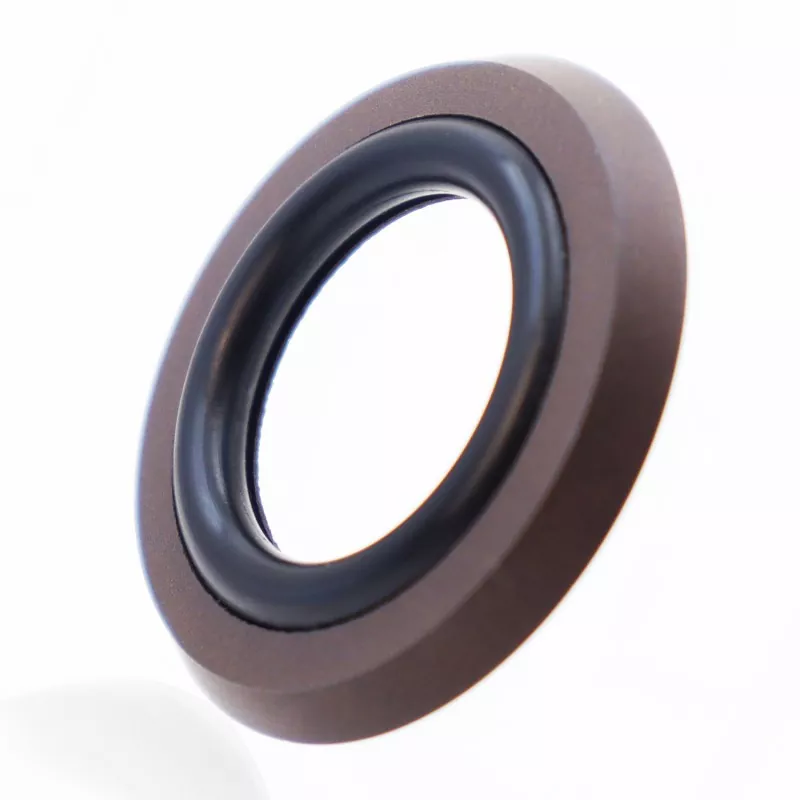

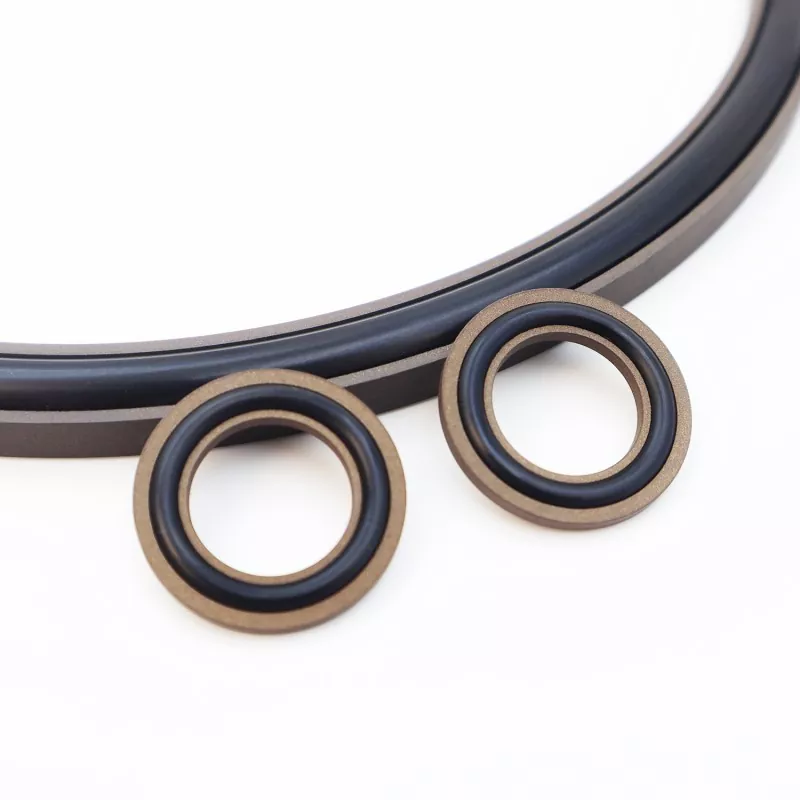

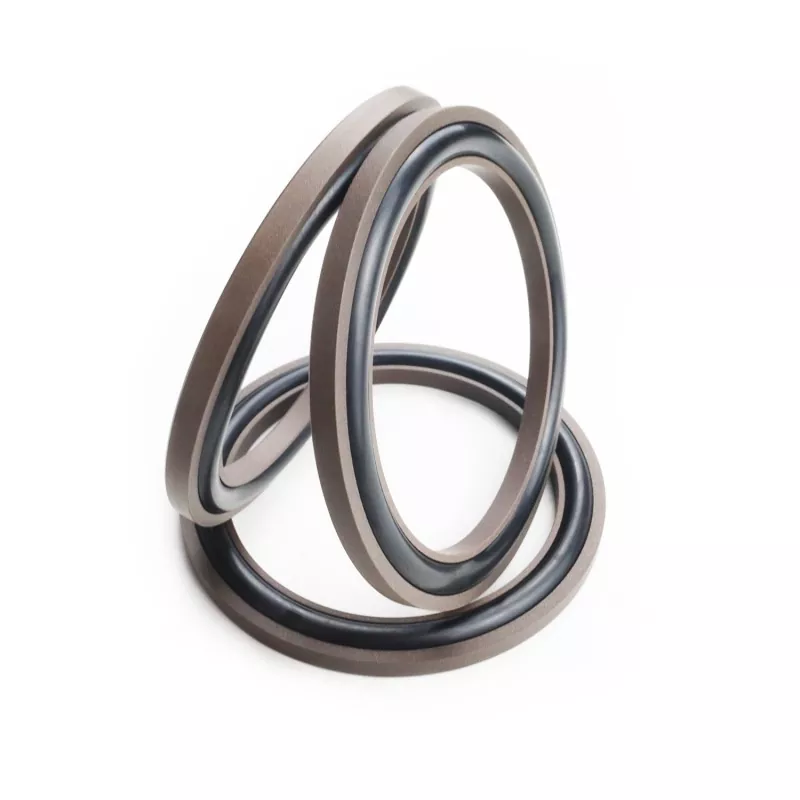

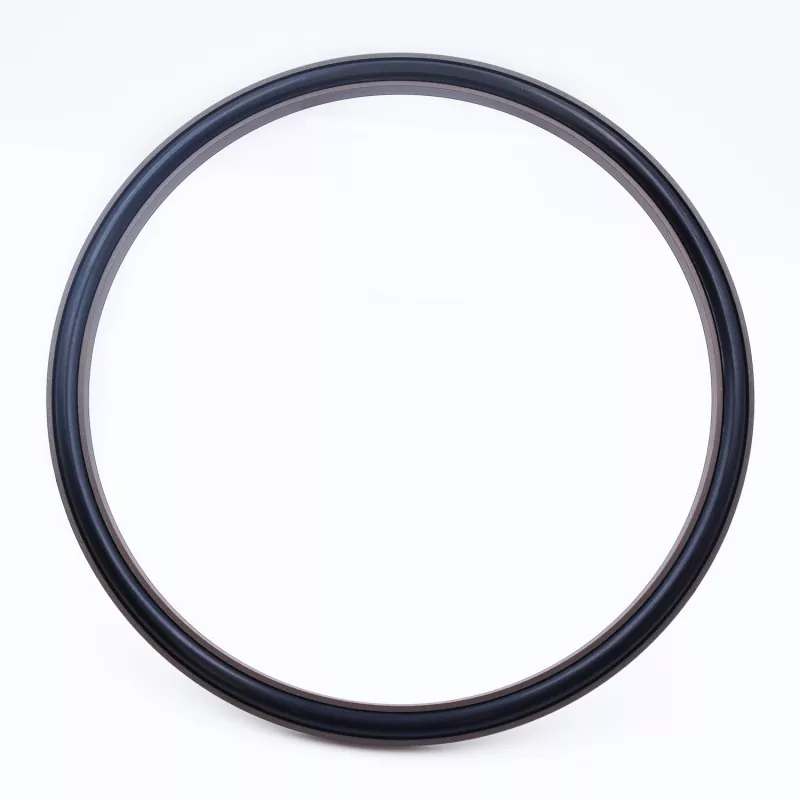

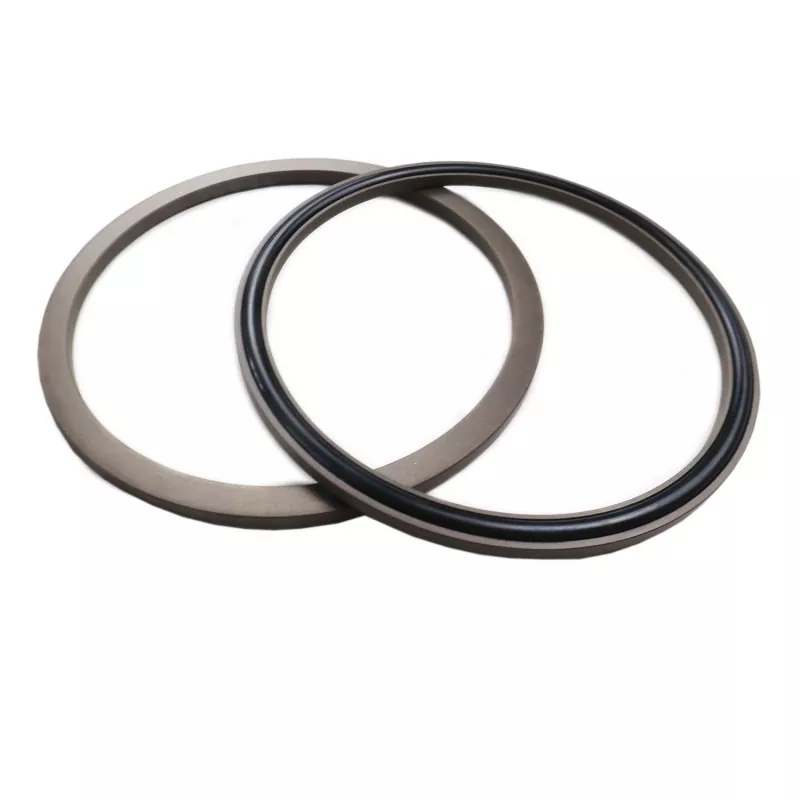

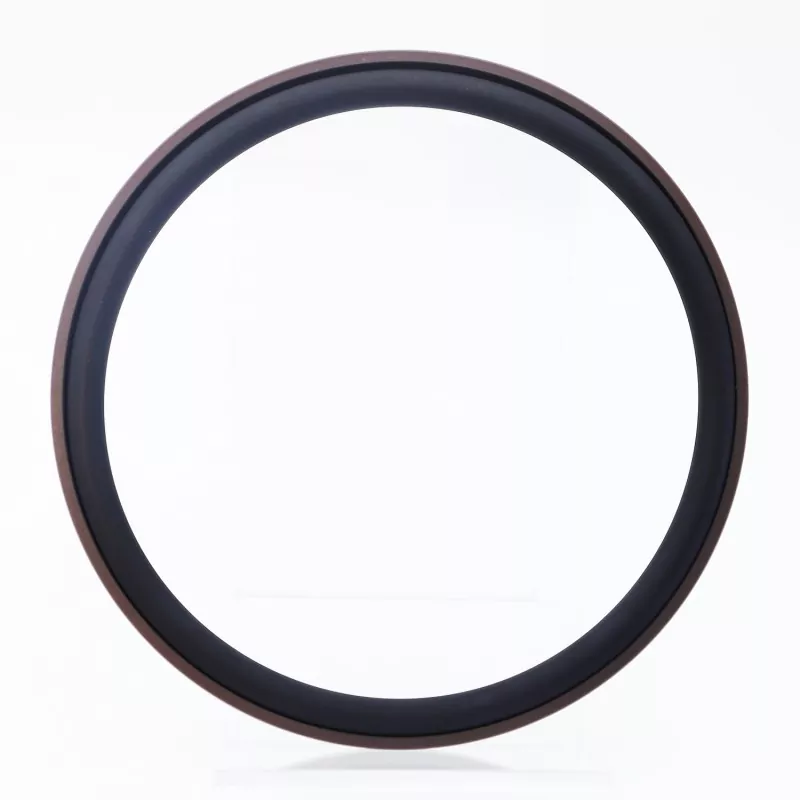

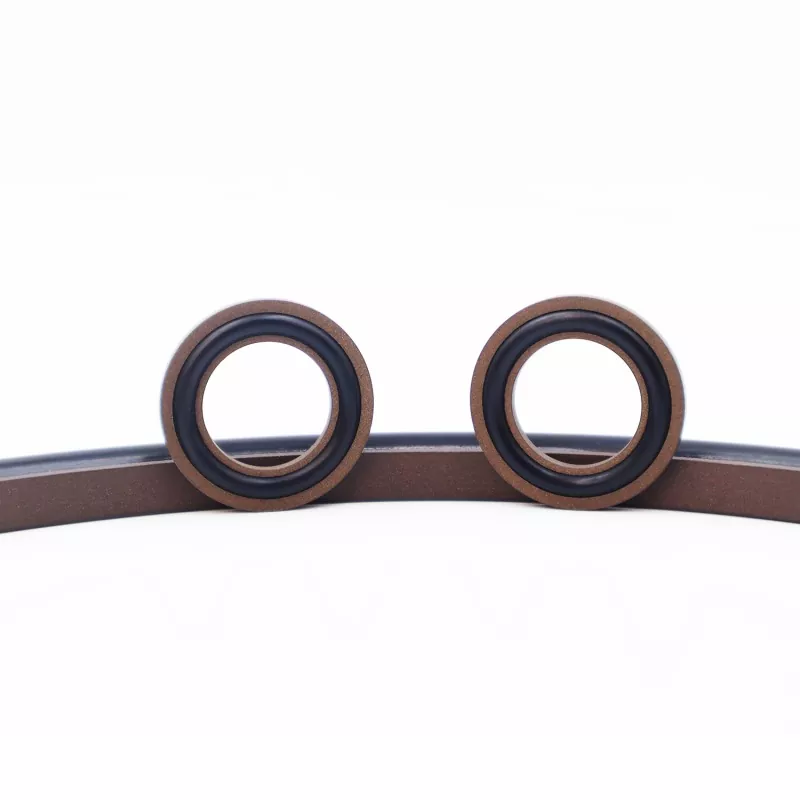

El sello combinado tipo C axial consta de un anillo de sellado en forma de C hecho de PTFE relleno y una junta tórica de caucho; está diseñado para aplicaciones de sellado estático, como sellos axiales (de extremo) y de brida. Las características clave incluyen una larga vida útil, excelente rendimiento de sellado, resistencia a alta presión y una huella estructural compacta; también es adecuado para aplicaciones de sellado hidráulico. Disponible en dos versiones: RC2872-A (para presión interna) y RC2872-B (para presión externa).
El diseño compacto facilita la instalación en espacios reducidos, lo que garantiza un sellado confiable y una vida útil prolongada durante el funcionamiento a largo plazo. Se encuentra disponible en stock una gama completa de especificaciones, con servicios brindados a compradores globales que incluyen selección técnica, consultas de precios y pedidos al por mayor.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medio |
|
≤100 |
-35 a +100 (con junta tórica NBR) |
- |
Aceite hidráulico, emulsión, agua, etc. |
|
-20 a +200 (con junta tórica de FKM) |
Este sello consta de un anillo de sellado de PTFE en forma de C y una junta tórica; la junta tórica proporciona precompresión, generando la fuerza de sujeción necesaria para lograr un sello. Bajo presión, esta fuerza de sujeción aumenta, lo que significa que el sello funciona mejor a medida que aumenta la presión. Gracias al diseño de doble brida del anillo deslizante, se evita que la junta tórica se extruya, lo que permite que el sello resista altas presiones.
Todas las especificaciones dentro del rango de parámetros están disponibles.
|

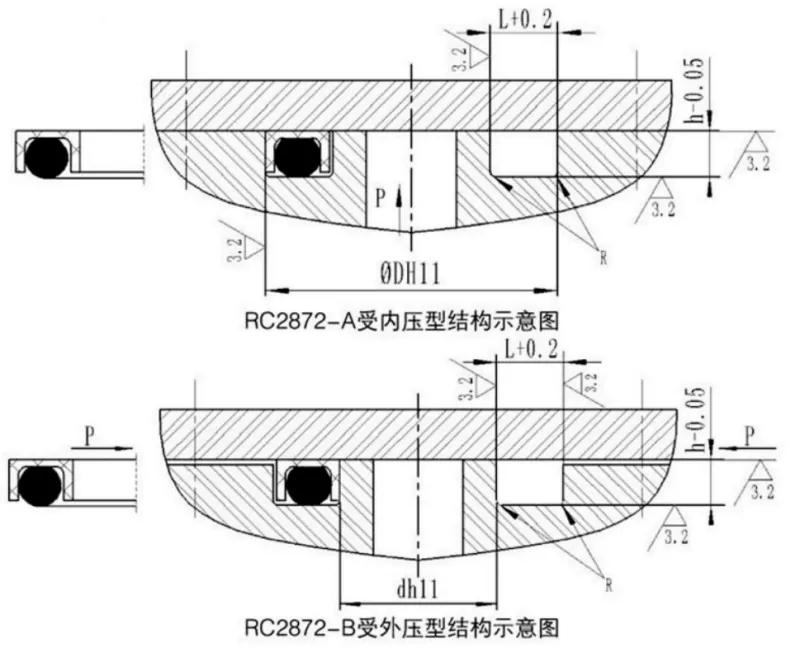

Rango de diámetro exterior D H11 |
Profundidad de ranura h-0.05 |
Ancho de ranura L+0.2 |
Radio de esquina Rmáx |
Diámetro del alambre de la junta tórica hacer |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Todas las especificaciones dentro del rango de parámetros están disponibles.
|
Rango de diámetro interior reh11 |
Profundidad de ranura h-0.05 |
Ancho de ranura L+0.2 |
Radio de esquina Rmáx |
Diámetro del alambre de la junta tórica hacer |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
