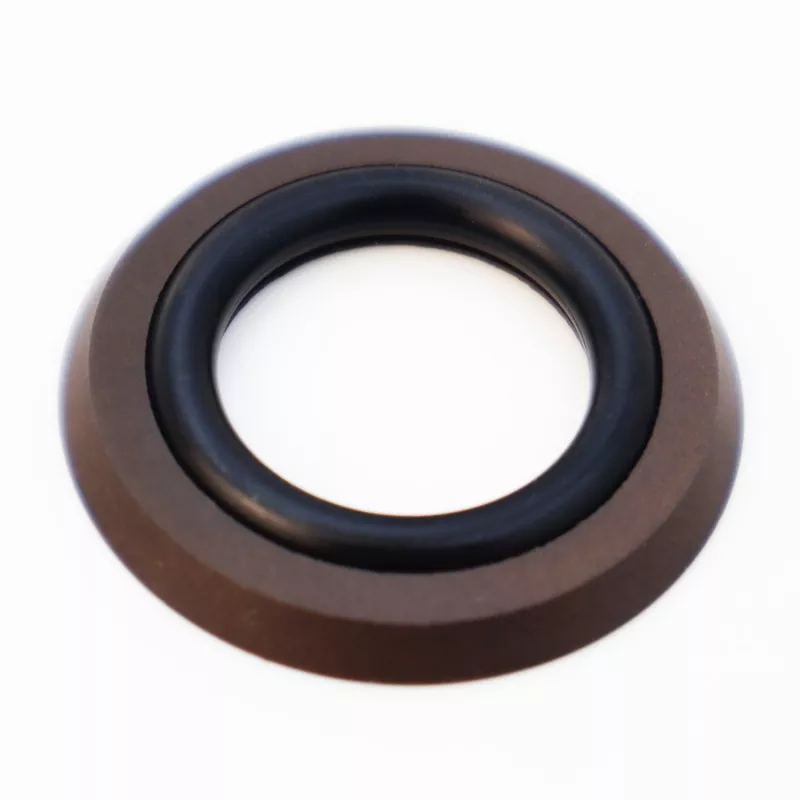

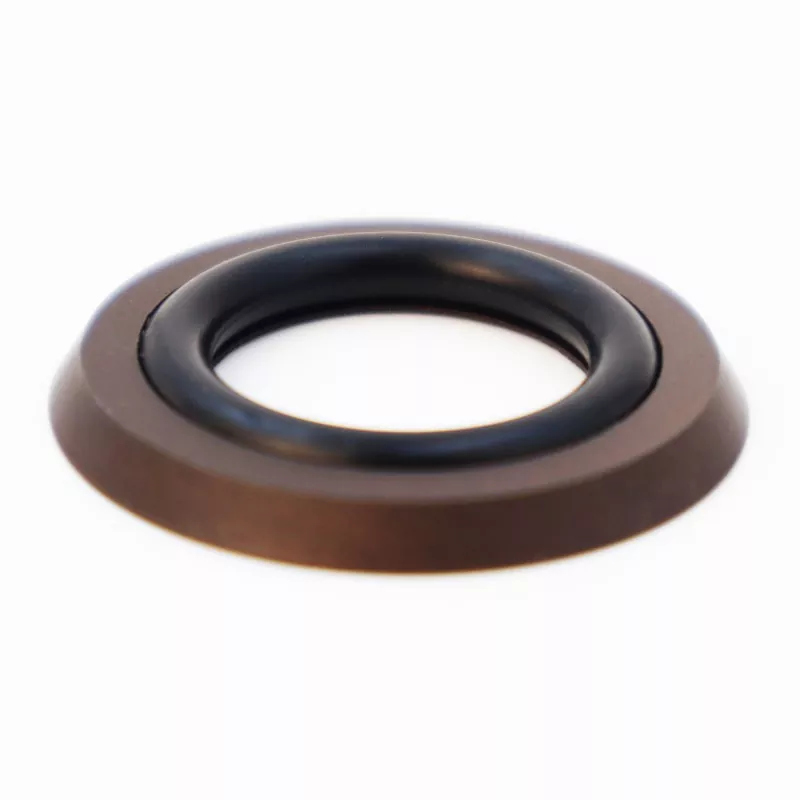

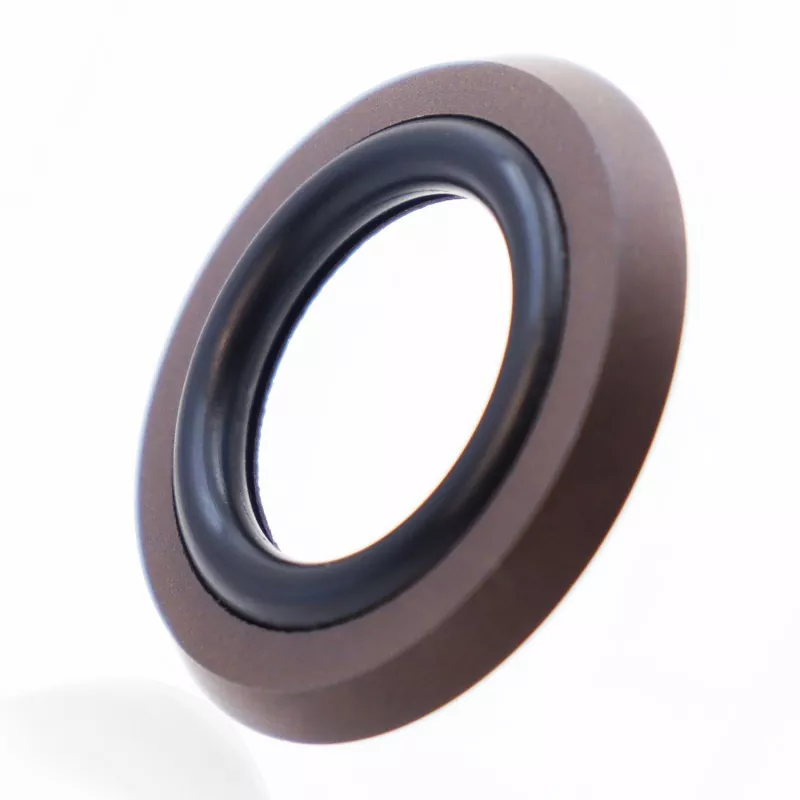

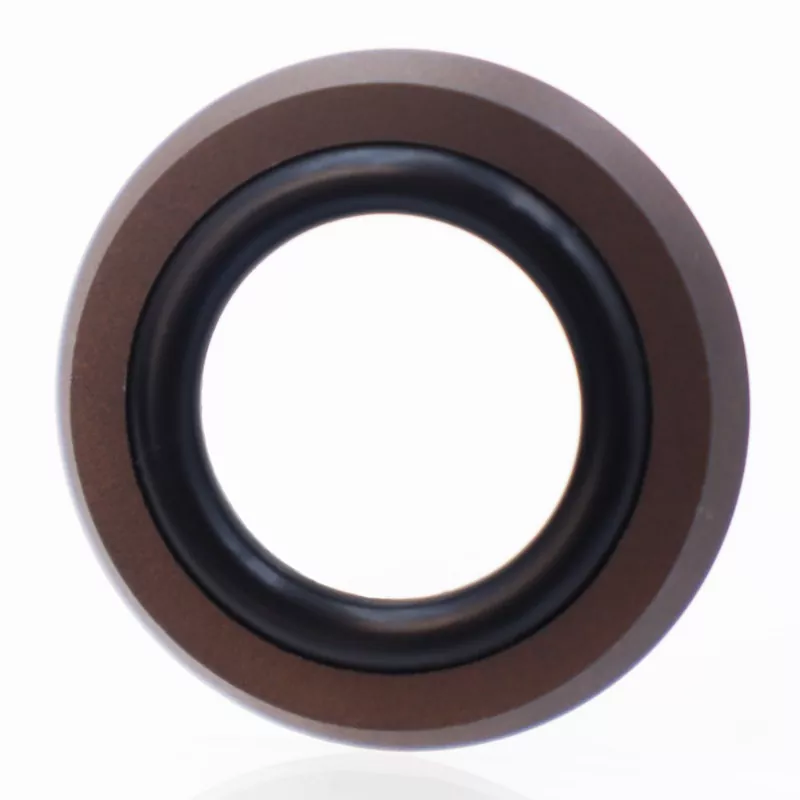

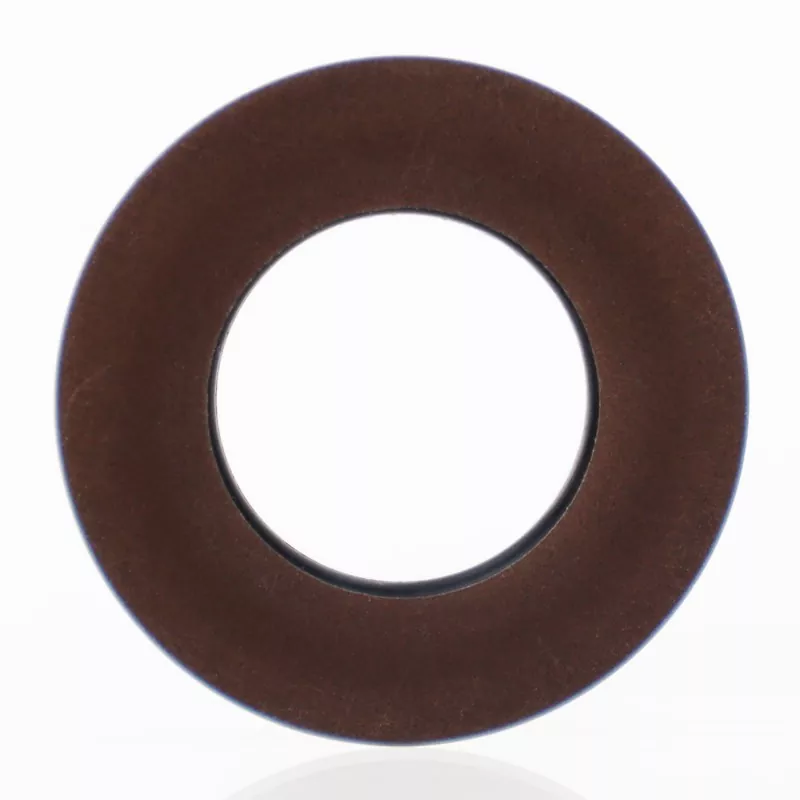

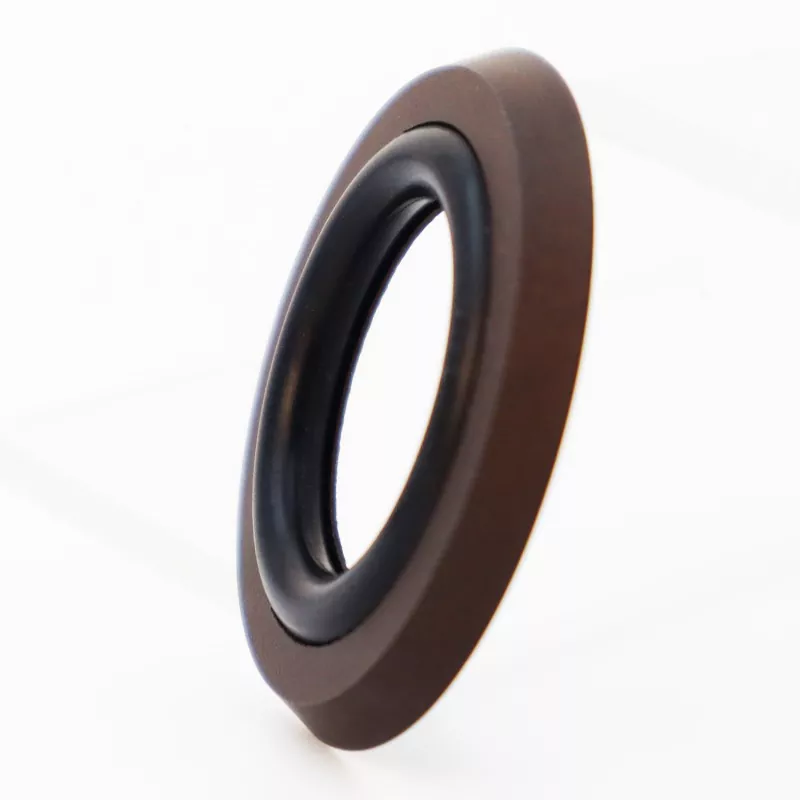

El sello combinado tipo pie axial consta de un anillo de sellado en forma de pie hecho de PTFE relleno y una junta tórica de goma. Está diseñado para aplicaciones de sellado estático unidireccional, como sellos axiales (de extremo) y de brida. Las características clave incluyen una larga vida útil, excelente rendimiento de sellado, resistencia a presiones altas y ultraaltas y un diseño compacto que requiere un espacio de instalación mínimo; también es adecuado para aplicaciones de sellado hidráulico. Disponible en dos versiones: RC2875-A (para presión interna) y RC2875-B (para presión externa).
Su estructura compacta encaja en ranuras de instalación estrechas, lo que reduce significativamente el riesgo de fugas en el equipo. Disponemos de una gama completa de especificaciones en stock y agradecemos consultas y pedidos de muestra de compradores globales.
|
Presión (MPa) |
Temperatura (°C) |
Velocidad (m/s) |
Medio |
|
≤60 |
-35 a +100 (con junta tórica NBR) |
≤6 |
Aceites hidráulicos de base mineral, fluidos resistentes al fuego (HFA/HFB), agua, etc. |
|
-20 a +200 (con junta tórica de FKM) |
Esta junta consta de una junta tórica de PTFE modificado con un perfil en forma de pie y una junta tórica. Bajo presión, la fuerza de agarre del sello aumenta, lo que significa que cuanto mayor sea la presión, mejor será el rendimiento del sellado. Gracias al diseño de brida lateral en forma de pie del anillo deslizante, se evita que la junta tórica se extruya, lo que permite que el sello resista presiones altas y ultraaltas.
Todas las especificaciones dentro del rango de parámetros están disponibles.
|

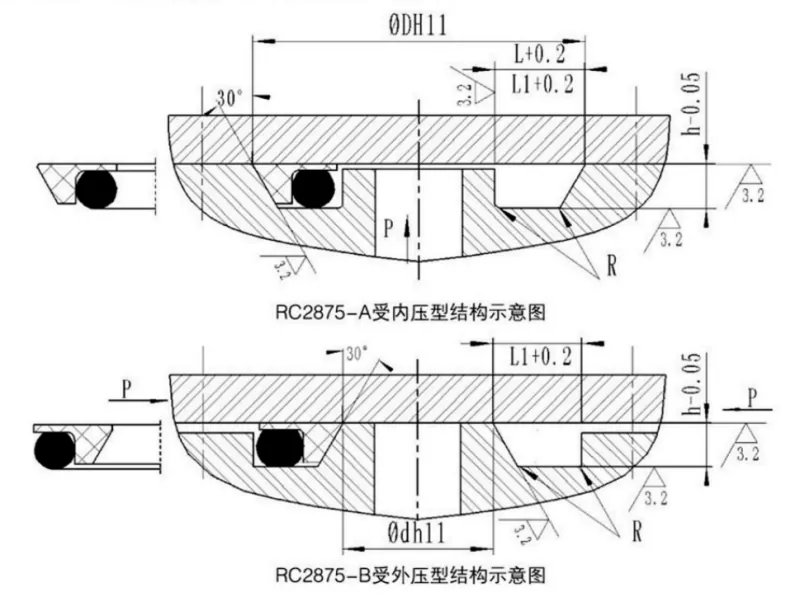

Rango de diámetro exterior D H11 |
Profundidad de ranura h-0.05 |
Ancho de ranura L+0.2 |
Ancho de ranura L1 + 0,2 Presión > 100 MPa |
Radio de esquina Rmáx |
Diámetro del alambre de la junta tórica hacer |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Todas las especificaciones dentro del rango de parámetros están disponibles.
|
Rango de diámetro interior dh11 |
Profundidad de ranura h-0.05 |
Ancho de ranura L+0.2 |
Ancho de ranura L1 + 0,2 Presión > 100 MPa |
Radio de esquina Rmáx |
Diámetro del alambre de la junta tórica hacer |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
